Вакуумный насос своими руками из компрессора

До недавнего времени вообще мало кто задумывался что такое вакуумный насос и для чего он нужен. А ведь это незаменимая штука как в быту, так и при промышленном производстве, мелкосерийном изготовлении разных изделий, для упаковки и для решения многих технологических задач. Как правило, эти приборы изготавливаются только в условиях производства, но при наличии определенных навыков и комплектующих, его можно сделать своими руками.

Содержание:

  1. Что такое вакуумный насос
  2. Для чего применяют вакуумные насосы
  3. Принцип работы и простейший вакуумный насос
  4. Используем мембранный компрессор от аквариума
  5. Масляные и безмасляные компрессоры высокой производительности

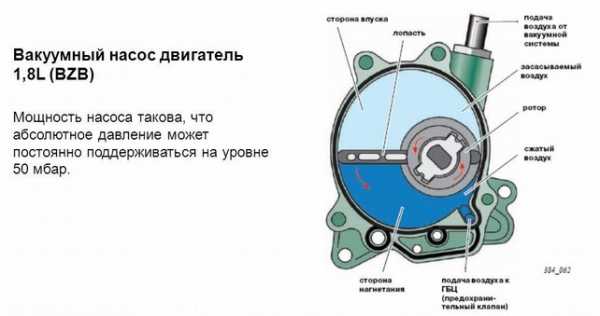

Что такое вакуумный насос

Вакуумный насос, в принципе, довольно простая конструкция. Принцип его действия — откачка воздуха из заданного объема. Для откачки, естественно, потребуется приспособление, которое может быть аналогом насоса или же сам обычный насос. Но для начала стоит рассмотреть сферы применения устройства в быту.

Мощные модели промышленных вакуумных насосов применяются в технологических процессах химической промышленности, для откачки больших объемов неагрессивных газов и жидкостей. Также без вакуумного насоса не обойтись при формовке пластиковых и полиуретановых изделий. Для этого применяют вакуумные контейнеры с насосом разных размеров и разных мощностей.

Для чего применяют вакуумные насосы



Чтобы понимать, для чего нужен вакуумный насос в быту, а не строить исключительно гипотетически полезное устройство, посмотрим на несколько примеров:

  1. Вакуумная упаковка. Самый надежный и простой вариант для длительного хранения продуктов питания. Благодаря тому, что кислород не контактирует с поверхностью продукта, пища не пересыхает и надежно защищена от бактерий. Собственно, это и нужно для длительного хранения. Вакуумный насос откачивает воздух из заданного объема, в нашем случае — полиэтиленового пакета, полностью обволакивая продукт.

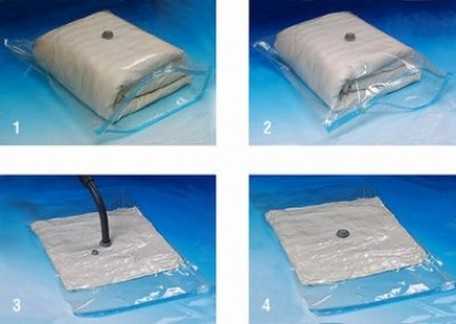

  2.  Упаковка объемных мягких предметов. Вакуумный насос может пригодиться при упаковке одеял, пуховиков, мягких игрушек. Для чего? Очень просто. При транспортировке такие изделия занимают довольно много места. Если использовать вакуумную упаковку, объем, занимаемый предметом, уменьшится в несколько раз.

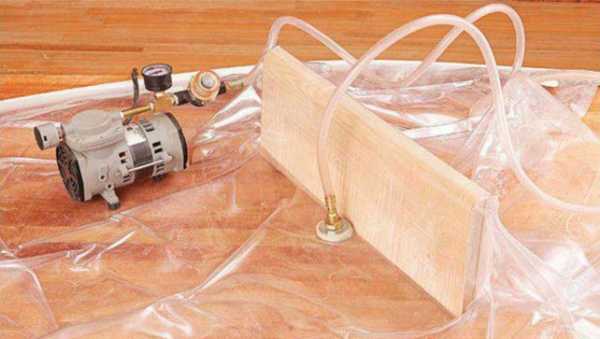

  3. Ламинирование древесины, фанеры. Вакуумный насос своими руками из компрессора, конечно, не позволит выполнить ламинирование крупных изделий, но небольшие детали, для моделизма, к примеру, отлично ламинируются с помощью такого устройства.
  4.  Изготовление прессованных пластиковых формовых изделий — упаковок, коробок, контейнеров.
  5.  Для откачки воздуха, жидкостей и газов не насосом непосредственно, а с применением ресивера.

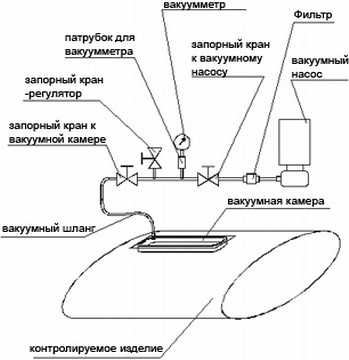

Принцип работы и простейший вакуумный насос

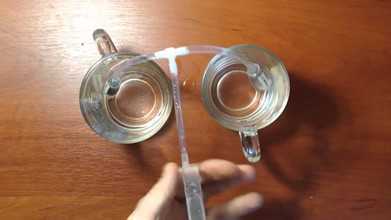

Простейший вакуумный насос — это медицинский шприц и обратный клапан от компрессора для аквариума. Не нужно объяснять принцип работы устройства — за несколько циклов высасывания шприцем можно откачать воздух из небольшого объема, не более небольшого пакета размером со спичечный коробок.

Для работы с более серьезными объемами необходимо пользоваться либо более производительными насосами с некоторыми переделками, либо компрессором. Мощность компрессора зависит от потребностей в применении вакууматора, а компрессор может быть как миниатюрный, от аквариума, так и более мощный — для накачки автомобильных шин, покрасочных работ. Но суть переделок от этого не меняется.

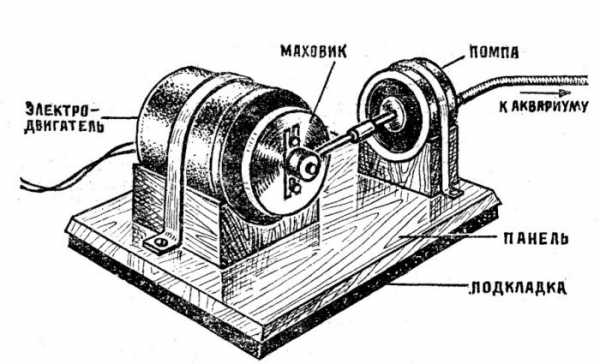

Используем мембранный компрессор от аквариума

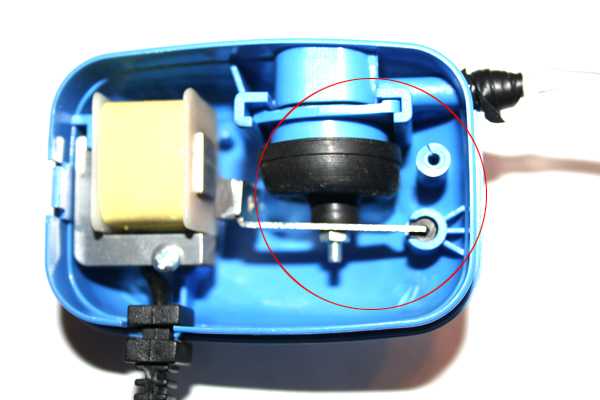

К примеру, для использования в качестве вакуумного насоса компрессора от аквариума с минимальной производительностью, достаточно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влаги.

Для этого необходимо поменять местами клапана, тогда мембранный насос будет не нагнетать воздух, а откачивать его из определенного объема. Конструкции мембранных насосов разные, но принцип модернизации один. Пример переделки небольшого аквариумного насоса в вакуумный показан на фото.

Для более серьезных задач нужно использовать компрессор мощнее. К примеру, можно использовать прибор от старого холодильника. Как правило, при помощи такого компрессора масляного типа, можно добиться давления около 5 атм, что вполне достаточно для бытовых нужд. Схема сборки устройства достаточно проста.

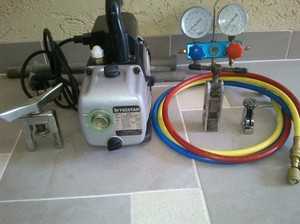

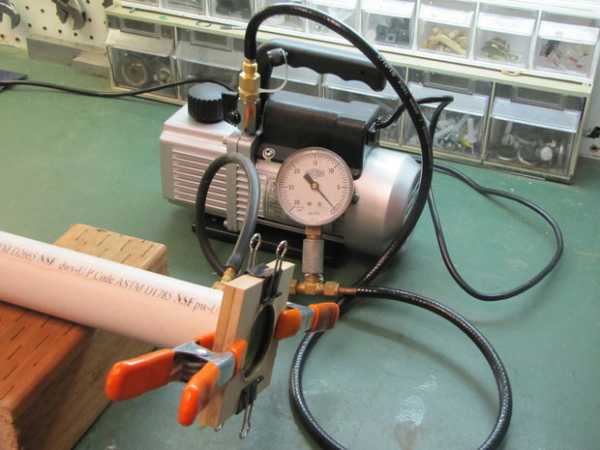

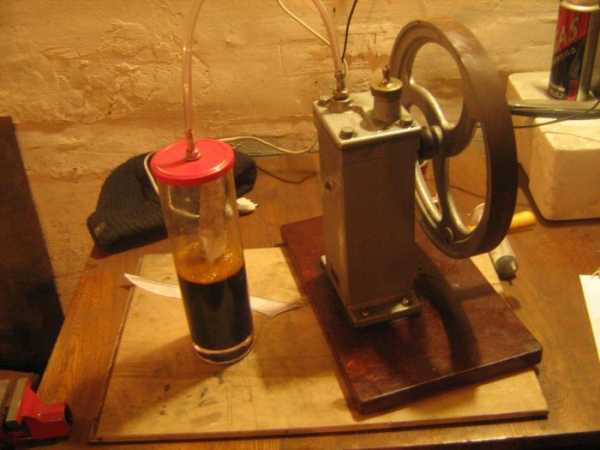

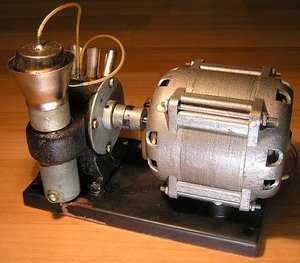

Масляные и безмасляные компрессоры высокой производительности

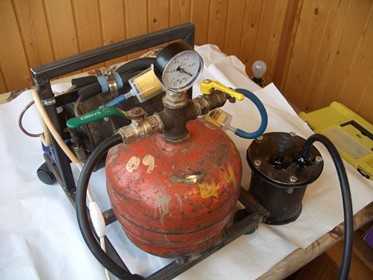

Масляный компрессор подсоединяется к ресиверу, в качестве которого можно использовать любой небольшой газовый баллон или подобный сосуд. Насос имеет три вывода:

  • для залива масла;
  • для забора воздуха;
  • для подачи воздуха.

Дальше все просто — в компрессор заливается обычное моторное масло через соответствующую трубку, к трубке для забора воздуха подключается пылеулавливающий фильтр, а к трубке подачи воздуха подсоединяется ресивер через разветвитель. Теперь устройство можно использовать и как компрессор с ресивером, и как вакуумный насос с довольно высокой производительностью. Для использования в качестве компрессора, достаточно подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство необходимо в качестве вакуумного насоса, тогда шланг подключается к патрубку забора воздуха.

Это далеко не все способы и варианты переделки компрессоров в вакуумные насосы. В случае с безмасляным компрессором, нет необходимости устанавливать маслоотделитель, но фильтр на патрубке подачи воздуха должен быть установлен в обязательном порядке. Экспериментируйте, и для решения любых задач можно собрать вакуумный насос из подручных средств.

nashprorab.com

создание самодельных агрегатов своими руками в домашних условиях

Для вакуума нашлось применение не только в промышленности, но и в бытовых условиях. Почти все используют обычный насос для подкачки колес автомобиля или другого транспорта, но вакуумный пока не так часто используется, многие считают его особенным и применимым только в промышленных масштабах. Так как для использования в быту устройство является дорогостоящим, то многие хотят сделать самодельный вакуумный насос.

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

Вакуумные упаковки также используют для хранения одежды, так как объем уменьшается, и все вещи можно поместить в сумку или чемодан. Особенно распространено

применение аппарата на промышленности в таких целях:

  • Использование для производства мешков и на упаковочных лентах;
  • Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
  • Очистка рыбы или овощей, переработка пищевых продуктов;
  • В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
  • Использование в очистных устройствах для очистки окружающей среды:
  • В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.

Процесс откачки воздуха

При подробном разборе процесса можно понять, что отличие в технологии нагнетания и откачки несущественное, так как стоит развернуть поток воздуха, и нагнетательный насос сразу же станет вакуумным. Особенность заключается в более тщательной герметизации устройства при откачке воздуха или жидкости. Также может потребоваться фильтр для впускного клапана в целях предотвращения попадания мусора.

Общую работу механизма можно описать двумя циклами процесса:

  1. При всасывании воздуха в камере создается разрежение, при этом происходит открытие впускного клапана и герметизация выпускного. В отборочной камере достигается максимальный объем воздуха и низкое давление.
  2. На этапе возвратного действия механизма сохраняется низкое давление на впускном ходе, впускной клапан закрывается, после чего открывается выпускной клапан и происходит вытеснение воздуха. Давление в отборочной камере нормализуется.

Процесс такого типа относится только к поршневым и мембранным устройствам, а в роторных системах воздух перемещается при помощи лопастей в камеру отбора, при этом поэтапно открываются впускной и выпускной клапаны.

Виды и самодельные аналоги

Существует множество разновидностей вакуумных насосов и их аналогов, но все помпы разделяют по типу рабочей детали:

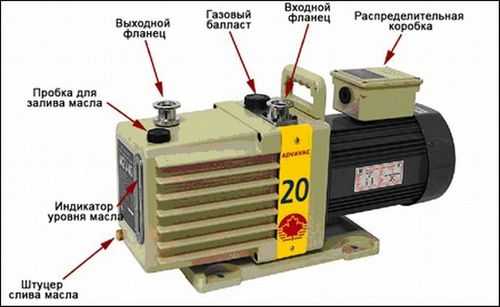

  1. Пластинчато-роторные (масляные и сухие).
  2. Вихревые.
  3. Поршневые.
  4. Мембранные.

Наиболее распространенными являются поршневые и мембранные, а также мембранно-поршневые, которые можно без особых усилий сделать в домашних условиях.

Для изготовления с нуля придется столкнуться со множеством трудностей, однако, упростить задачу можно. К примеру, вакуумный насос из автомобильного компрессора, своими руками сделать несложно. А также существуют и другие агрегаты, подходящие для переделки. Для этого может использоваться:

  • Компрессор холодильной установки;
  • Воздушный компрессор аквариума;
  • Ручной велосипедный насос.

Выбирать и усовершенствовать конструкцию будущего устройства нужно в зависимости от характера применения.

Изготовление вакуумного насоса

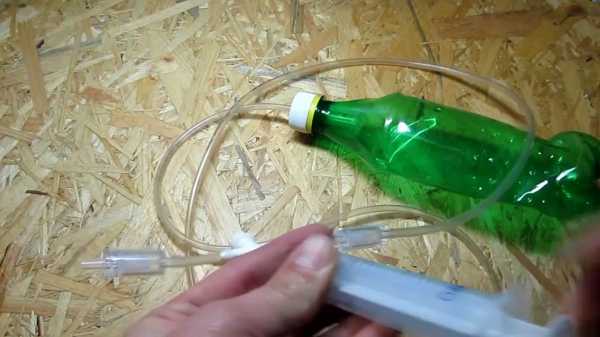

Для быстрого изготовления можно использовать медицинский шприц. Такое устройство считается самым простым и бюджетным вариантом. Шприц является наиболее доступным предметом.

Создание шприца

Для создания устройства понадобится:

  • Резинка от капельницы — создание отсека с клапаном.
  • Шприц 50 кубовый — для использования в домашних условиях его будет более чем достаточно.
  • Стальной шарик от небольшого подшипника — выступает в роли клапана. Шарик должен свободно помещаться внутри выходного сужения шприца, на который обычно надевается игла.
  • Трубка пвх — нужно выбирать жесткую, устойчивую к давлению. Трубка от капельницы не подойдет.
  • Стальная швейная игла.

Для начала удаляются пластиковые вставки из резинки, и сама резинка разрезается напополам. Далее, от узкой части резинки отрезается половина длины. Теперь кусочек узкого резинового изделия нужно вставить в носик шприца, и длинным предметом затолкать до полного уплотнения. В качестве впускного клапана устанавливается шарик и подпирается вторым отрезком резинки с узким концом так, чтобы остался свободный ход шарика.

Напротив шарикового клапана разогретой иголкой пропаливается отверстие, которое будет выступать выпускным клапаном. Для завершения сборки, оставшееся резиновое кольцо надевается на носик таким образом, чтоб оно закрывало выпускное отверстие. Кольцо лучше зафиксировать, используя для этого суперклей.

Вакуумный насос для откачки воздуха своими руками готов, и его можно проверить, надев один конец трубки на носик шприца, а второй зафиксировав в крышке пластиковой бутылки, используя при этом пластиковую вставку, изъятую ранее.

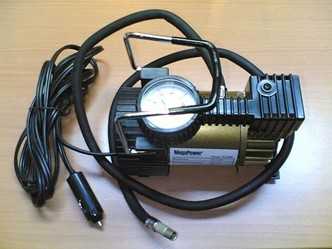

Приспособление из автокомпрессора

Для изготовления насоса компрессор можно переделать, выполнив такие действия:

  1. Снять крышку гильзы и извлечь шток, на котором закреплен манжет;
  2. Отвинчивая крепежный винт, отсоединить манжет;
  3. Закрепить манжет, при этом перевернув его обратной стороной;
  4. Подготовленный заранее обратный пластиковый клапан подсоединить к нагнетательной трубке, которая теперь будет использоваться в качестве втягивающей;

При работе важно правильно установить клапан, чтобы он пропускал воздух. Далее, на свободную часть клапана крепится жесткая трубка, которая будет выдерживать влияние низкого давления. Устройство может использоваться для упаковки одежды или выкачки воздуха из контейнера с продуктами.

Насос из холодильного оборудования

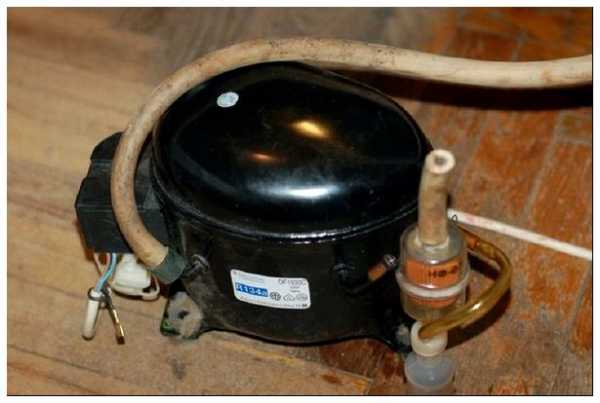

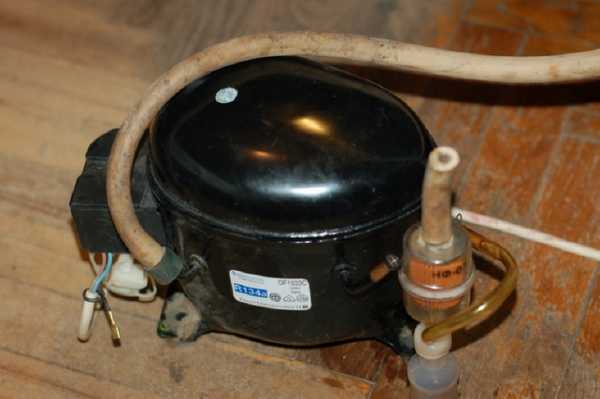

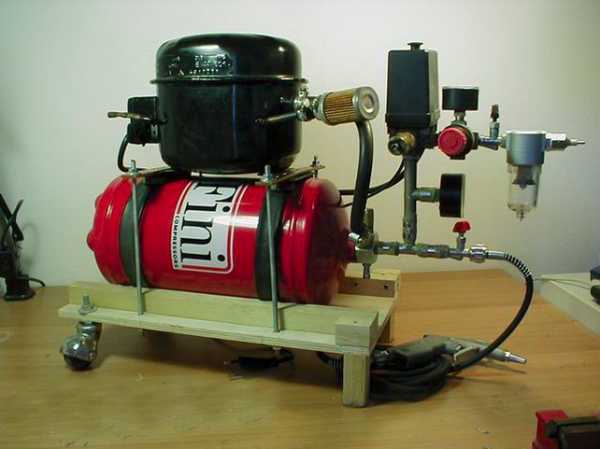

Компрессор холодильника отлично подходит для самодельного вакууматора, но для преобразования его в полноценное рабочее приспособление, нужно немного потрудиться:

  1. Ножовкой по металлу спилить верхнюю часть крышки компрессора;
  2. Внутри находится мотор, соединенный с корпусом пружинами, который нужно извлечь. Провести соединение втягивающих и нагнетательных медных выходов маслостойкой трубкой.
  3. Изготовление крышки для корпуса. Новую крышку необходимо изготовить из латунного материала. Диаметр должен быть меньшим, чем диаметр корпуса компрессора, а также рекомендуется снабдить крышку обрезком из линолеума в качестве звукоизоляционного материала. Если соединение крышки и корпуса будет довольно плотным, то давление внутри будет равно атмосферному, но при желании можно установить сапун.
  4. Будущий вакуумный насос из компрессора от холодильника будет подобием масляного, а уровень масла будет постоянно снижаться, так как оно будет распыляться и выходить из нагнетательного канала. Поэтому уровень масла рекомендуется контролировать, в связи с чем нужно устанавливать уровнемер. В качестве такого приспособления можно использовать прозрачную оболочку шариковой ручки, который соединяется с компрессором через отрезок маслостойкой трубки. Колпачок корпуса полностью закручивать нет необходимости: должен проходить воздух.
  5. Этот тип масляного устройства не должен поддаваться воздействию влаги изнутри, поэтому нужно соорудить фильтр перед входным каналом. Для этого можно применить воздушный фильтр автомобиля, но, если влажность воздуха очень высокая, то необходимо установить ресивер и отстойник.

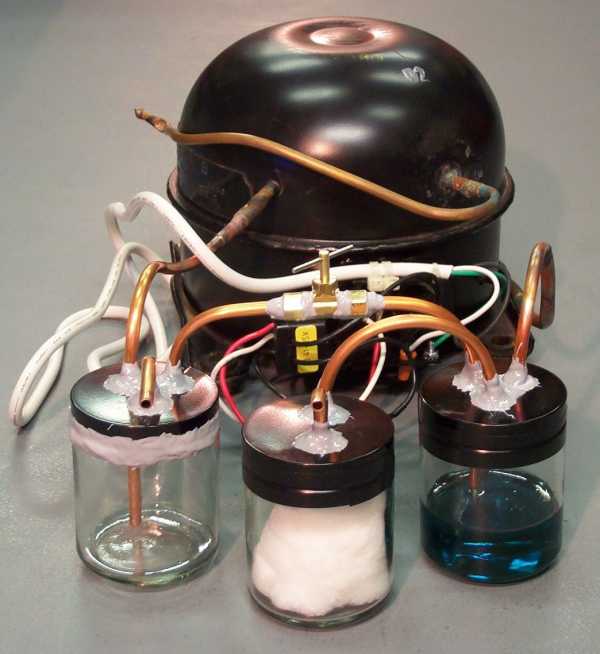

  6. К нагнетательному каналу подключается фильтр — маслоулавливатель, в котором есть сливная пробка.

В завершение работы устанавливается клапан сброса давления перед маслоулавливатель. В качестве такового может выступать электропневмоклапан, подключенный вместе с мотором.

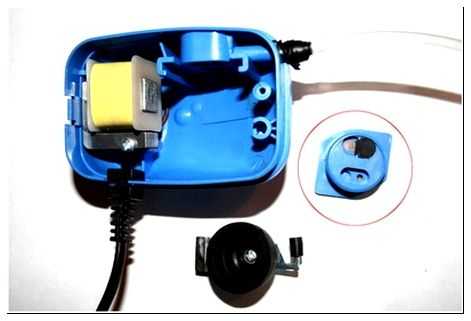

Переделка аквариумного компрессора

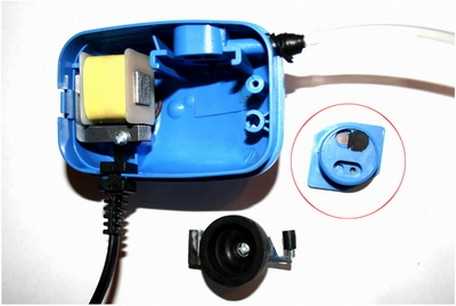

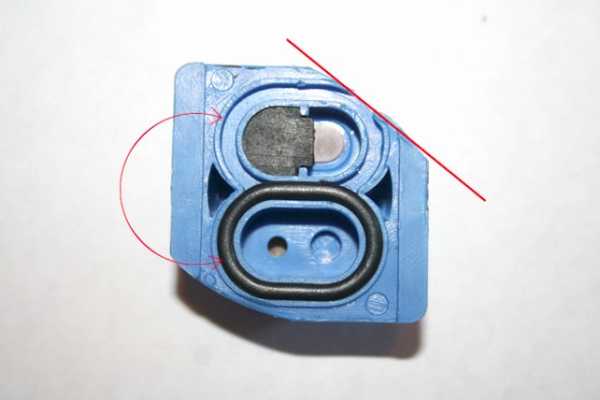

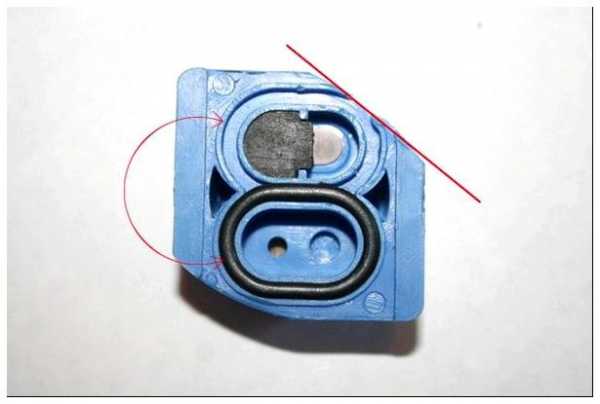

Аквариумное приспособление довольно практично, чтобы сделать прибор для откачки воздуха. Устройство для подачи воздуха в аквариум не требует серьезных изменений, а лишь изменение клапанной системы. Для этого необходимо:

  • Разобрать крепежные элементы;
  • Демонтировать обратные клапаны;
  • После демонтажа поменять клапаны местами;
  • Сложить конструкцию и крепежную систему.

Для предотвращения попадания влаги в устройство необходимо создать маленькое отверстие в корпусе или установить сухой фильтр.

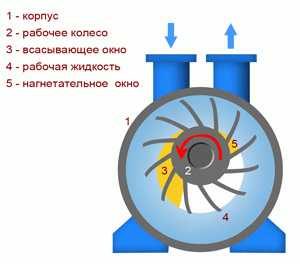

Устройство водокольцевой механизм

Такой вариант является малоэффективным видом оборудования. В его основе находится корпус и закрепленные в роторе пластины. Погружаясь в жидкость, пластины ее вытесняют, и при этом откачивается воздух с эффективностью до 95%. При замене жидкости с большей плотностью и обеспечении охлаждения показатель повышается.

Одним из преимуществ такого агрегата является длительный срок эксплуатации, но существуют и некоторые недостатки:

  • Нужно утилизировать или рециркулировать рабочую жидкость;
  • Постоянное потребление рабочей жидкости и необходимость ее пополнения;
  • Рабочая жидкость нагревается, тем самым повышая давление паров. Поэтому жидкость нужно охлаждать.

Сборку водокольцевого аппарата можно провести за несколько этапов:

  • Подготовка цилиндрической заготовки для корпуса;
  • Установить в корпус рабочее колесо на валу. Колесо оснащается лопастями, немного меньше по диаметру, чем внутренний диаметр корпуса.
  • Необходимо обеспечить подачу воды в корпус. Под действием воды должно вращаться колесо с лопастями, в результате чего образуется центробежная сила и в устройстве создается вакуум.

Такая установка может применяться в сельском хозяйстве, для частного дома или в промышленности.

Изменение работы велосипедного насоса

Из простого манжетного насоса можно быстро и легко сделать необходимое устройство для откачки воздуха. Такое устройство имеет большое распространение, так как насосом пользуются велосипедисты, автовладельцы и мотоциклисты. Особенность использования и процесс переделки остается практически неизменным, в сравнении с манжетными приборами.

Поэтапное создание вакууматора:

  • Отвинтить главную гайку и разобрать насос;
  • Открутить винт крепления и перевернуть манжету в обратное положение;
  • Собрать агрегат в обратном порядке;
  • Установить клапан между насосом и шлангом.

После внесения таких изменений можно откачать воздух из банки или другой емкости, а в качестве клапана можно использовать клапан нагнетающего аквариумного компрессора.

Рекомендации по эксплуатации

В процессе работы в компрессоре могут возникать неполадки и разные поломки, но при изучении конструкции можно самостоятельно проводить ремонт без привлечения специалистов. При создании вакууматора необходимо наличие исходного материала, а уже от типа материала будет зависеть сложность работы и область применения аппарата. При использовании сложных конструкций вакуумного насоса лучше использовать отстойники и ресиверы для продления срока службы агрегата.

obinstrumentah.info

Вакуумный насос из компрессора: как сделать своими руками

Вакуумные насосы ныне активно используются в промышленной и бытовой сфере. Их стоимость высока, поэтому далеко не каждый хозяин может себе позволить ценное приобретение. Впрочем, не обязательно покупать заводскую модель, установку можно сделать и своими руками. Собирать с нуля достаточно сложно, гораздо проще будет, если взять за основу какое-нибудь готовое изделие, например, компрессор.

Манипуляции с автомобильным компрессором

Клапан следует установить таким образом, чтобы он мог пропустить воздух в вакуумный насос. Проверить направление потока легко, достаточно подуть в клапан

Велосипедный либо автомобильный компрессор отлично подойдёт для создания ручного вакуумного насоса своими руками.

Порядок действий:

  1. На гильзе насоса откручивают крышку, а после извлекают шток с манжетой. Если выкрутить винт, – манжета отсоединится. Её нужно будет присоединить обратно другой стороною. По завершению манипуляций шток возвращают на место.
  2. К трубке, с помощью которой насос нагнетал воздух, присоединяют обратный клапан. Пластиковое изделие можно найти в магазинах комплектующих для компрессорного и насосного оборудования.

Важно! Клапан следует установить таким образом, чтобы он мог пропустить воздух в вакуумный насос. Проверить направление потока легко, достаточно подуть в клапан.

  1. Трубку надевают на свободный конец клапана. Выбирая, следует ориентироваться на прочность материала, изделие должно выдерживать атмосферное давление. После этого вакуумный насос считают полностью готовым.

Модификация аквариумного насоса

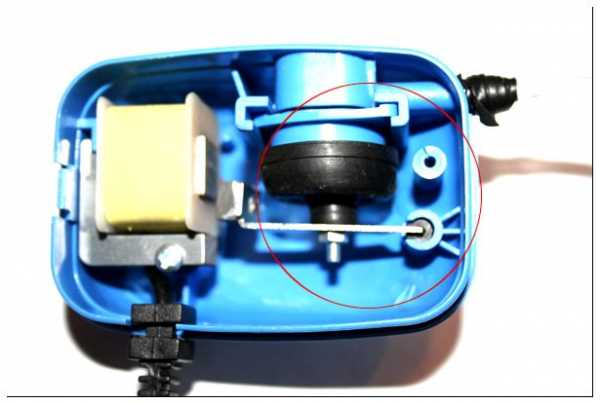

Переделать аквариумный компрессор в вакуумный прибор совсем не сложно, достаточно поменять местами клапаны. На компрессоре откручивают крепления при помощи отвёртки

Переделать аквариумный компрессор в вакуумный прибор совсем не сложно, достаточно поменять местами клапаны. На компрессоре откручивают крепления при помощи отвёртки. Внутри конструкции разбирают узел, в составе которого находится деталь с клапанами. Её демонтируют и осуществляют перестановку элементов. Для этого нужно отпилить уголок корпуса и собрать узел в обратной последовательности.

Жидкость и накопившийся конденсат смогут удаляться самостоятельно, если проделать отверстие в нижней стенке устройства. Отвод для газов делают при помощи клея и трубочки. Компрессор от холодильника представляет собою практически готовый вакуумный насос. Следующая инструкция подскажет, как сделать полноценную установку своими руками.

Инструменты и материалы

Жидкость и накопившийся конденсат смогут удаляться самостоятельно, если проделать отверстие в нижней стенке устройства

Для создания вакуумного насоса нужны следующие инструменты:

Рекомендуем к прочтению:

  • Плоскогубцы;
  • Сварочный аппарат;
  • Ножовка для работы с металлом;
  • Паяльник.

Необходимые материалы:

  • Компрессор от холодильника;
  • Латунная фольга;
  • Уголок из стали, размером 2,5х2,5 см;
  • Трубки стойкие к воздействию масел;
  • Кусок линолеума.

Описание процесса

Нередко в крышку монтируют сапун. Это дополнительное средство, защищающее от утечки, в случае, если соединения между трубками были выполнены не слишком тщательно

Вакуумный насос делают следующим образом:

  1. Для начала спиливают ножовкой верхнюю часть компрессора.
  2. Потом из корпуса извлекают подвешенный на пружинах мотор. Инструменты здесь не нужны – он не закреплён.
  3. Медные трубки, что находятся в корпусе, соединяют с трубками стойкими к маслу, стыкуя с линиями «+» и «-» на моторе. Лишние элементы срезаются.
  4. Вскрытый корпус необходимо снабдить крышкой. Она должна быть немного меньше отпиленного фрагмента, чтобы масло имело возможность стекать внутрь ёмкости (по её краям). Крышку лучше всего сделать из латунной фольги, используя паяльник. Её внутреннюю сторону снабжают рёбрами жёсткости, а внешнюю – оклеивают линолеумом (для шумоизоляции).

Важно! Нередко в крышку монтируют сапун. Это дополнительное средство, защищающее от утечки, в случае, если соединения между трубками были выполнены не слишком тщательно.

Во время работы компрессора непременно теряется некая часть масла, выбрасываемая в нагнетательную линию в качестве масляного тумана. Отслеживать расходы помогает трубчатый уровнемер. Он должен находиться за прозрачной трубкой, которая соединяется с ёмкостью при помощи шланга. Трубку можно заменить корпусом от шариковой ручки.

Уровнемер прикрывают колпачком для защиты от пыли, оставляя доступ для воздуха. На механизме своими руками проставляют отметины, обозначающие максимальный и минимальный уровень масла. Место стыковки трубки и шланга уплотняют герметиком.

Готовую конструкцию помещают в бокс. Его каркас делают из стального уголка размером 2,5х2,5 см. Любой листовой материал может выступить в качестве обшивки. В боковую стенку следует вмонтировать дверь, чтобы снимать показания с уровнемера, не извлекая вакуумный насос из бокса. Для фиксации будет достаточно самой простой защёлки.

Последующие действия

Избыточное давление совершенно не допустимо в момент запуска двигателя. Требование обусловлено спецификой пусковой схемы. Во время запуска ток, который возникает в рабочей обмотке, включает в пусковом реле электромагнит. Он притягивает сердечник с контактами

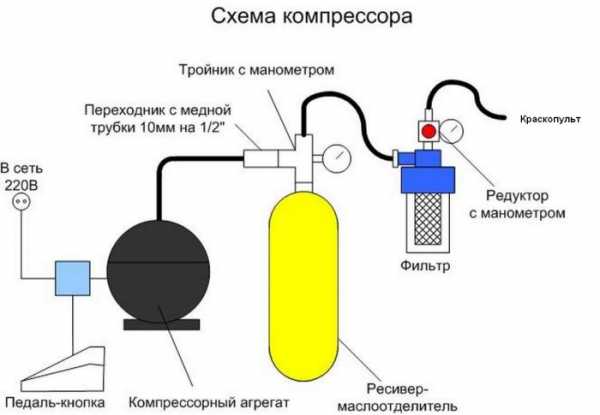

  1. Всасывающий патрубок соединяют с воздухофильтром. К ним, через тройник, подключают манометр. Он будет показывать уровень разрежения.
  2. Нагнетательный патрубок соединяют с воздушным фильтром, имеющим функцию улавливания масла. Фильтр имеет пробку. Если её выкрутить, можно избавиться от накопившегося масла.
  3. Если готовое изделие планируют использовать и как компрессор, без манометра не обойтись. Его устанавливают после маслоуловителя, на линии нагнетания.

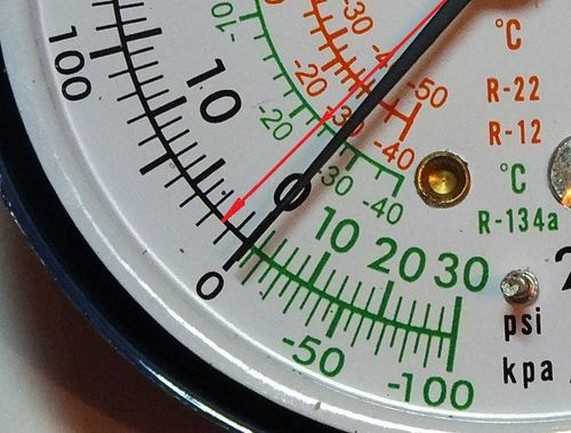

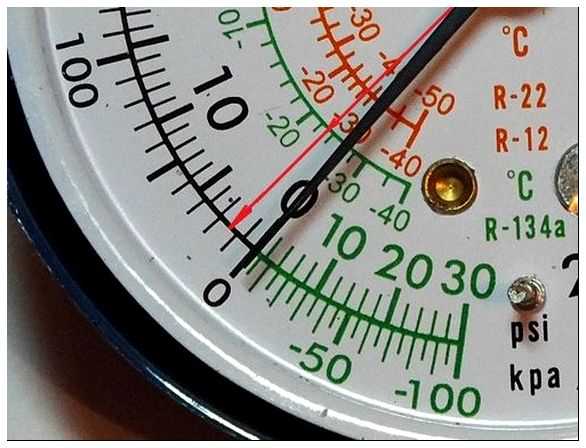

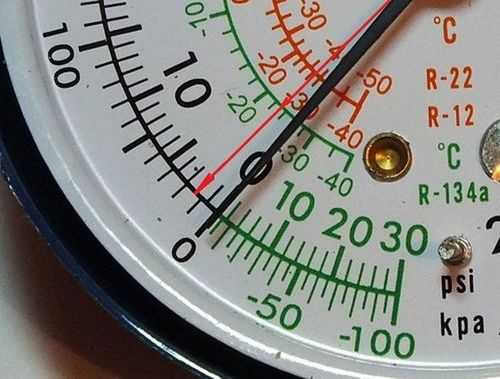

Важно! При выборе манометра следует учесть, что уровень давления может достичь 6 атмосфер.

Избыточное давление совершенно не допустимо в момент запуска двигателя. Требование обусловлено спецификой пусковой схемы. Во время запуска ток, который возникает в рабочей обмотке, включает в пусковом реле электромагнит. Он притягивает сердечник с контактами. Контакты замыкаются и подают на пусковую обмотку ток. При нормальном давлении двигатель раскручивается в кратчайшие сроки. В итоге ток в рабочей обмотке падает, электромагнит размыкает пусковую обмотку и отпускает сердечник. При избыточном давлении в линии нагнетания, высокая нагрузка приведёт к быстрому износу пусковой обмотки.

Рекомендуем к прочтению:

Подобное явления можно предотвратить, если установить на линии нагнетания электропневноклапан, а за ним – обратный клапан. Первый включают в цепь мотора и тогда, он будет открыт, пока установка не функционирует, а во время её включения – закроется.

Подобные предосторожности не имеют смысла, если компрессор будет использоваться для простых целей, к примеру, для продувки. Тем не менее, если планируется подключение какого-нибудь устройства для накопления давления, без электропневноклапана и обратного  клапана не обойтись.

Важно! Когда в пусковом реле отключается электромагнит, сердечник падает, поэтому его установка на боку или в перевёрнутом виде совершенно не допустима.

Вакуумный насос готов, остаётся лишь через предохранитель подключить электричество.

Особенности эксплуатации

Вакуумный насос можно использовать для самых разных целей, в том числе для производства силиконовых резиновых изделий или откачки воздуха из контейнеров для пищи

Самодельное устройство лучше всего расположить под столом, на столе оставляют только нагнетающую и всасывающую трубку и манометр. Для удобства запуска агрегат снабжают педалью, посредством которой и осуществляется его включение.

Вакуумный насос можно использовать для самых разных целей, в том числе для производства силиконовых резиновых изделий или откачки воздуха из контейнеров для пищи.

vodakanazer.ru

Как сделать вакуумный насос своими руками (самодельный)?

Содержание

Для откачки парообразных и газообразных смесей применяются вакуумные насосы. Аппараты дорогостоящие, поэтому не все потребители имеют возможность приобрести данный вид товара.

Изучив информацию о конструкции, можно сделать вакуумный насос своими руками.

Принцип действия

Принцип работы аппаратов заключается в вытеснении. Принцип работы разбивается на два основных этапа:

  • понижение давления в закрытом пространстве;
  • лимит времени, за который должно выполниться понижение давления.

к меню ↑

Применение

Назначение агрегатов этого вида в откачивании воздуха, то есть создании вакуума внутри определенной емкости.

Одноступенчатые пластинчато-роторные вакуумные насосы

Вакуумные помпы используются в таких сферах:

  1. Упаковочные агрегаты. Для упаковочных лент, производства мешков.
  2. Химия. Для постоянной перегонки химических веществ, сжатие газов и сушка химических препаратов.
  3. Продукты питания. Для очистки рыбы и овощей, переработки молока, птицы, фруктов.
  4. Полиграфия. В печатных и обрабатывающих устройствах применяются компрессоры.
  5. Окружающая среда. В этой сфере аппараты применяются для аэрации сооружений, очистных конструкций, фильтрации.
  6. Медицина. Дыхательные аппараты и стоматологическое оборудование.

Устройства классифицируются по видам рабочего колеса: делятся на пластинчато-роторные и вихревые агрегаты. Пластинчато-роторные, в свою очередь, делятся на сухой и масляный вид.
к меню ↑

Как сделать вакуумный насос?

Вакуумный аппарат самостоятельно возможно изготовить из таких устройств:

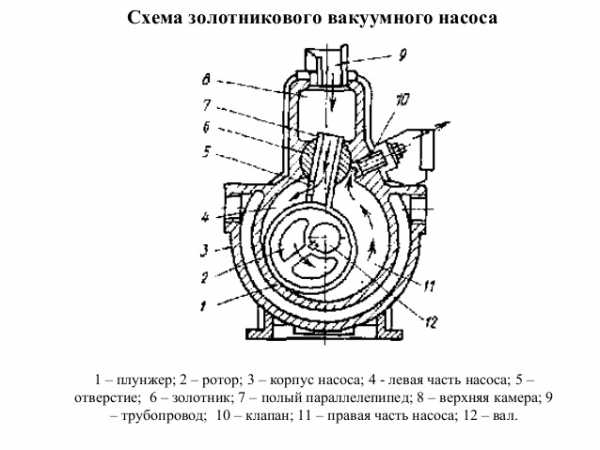

Схема золотникового вакуумного насоса

В зависимости от исходного материала, вакуумные насосы своими руками используются в разных сферах и для различных целей.
к меню ↑

Вакуумный насос своими руками из компрессора холодильного

Насос для откачки воздуха сделать из компрессора холодильника достаточно просто. Процедура состоит из таких действий:

  • ножовкой спиливается верхняя часть аппарата;
  • двигатель достается из устройства. Нагнетательный и всасывающий шланги соединяются с трубками из меди;
  • поскольку верхняя часть насоса спилена, ее необходимо заменить новой. Новую крышку изготавливают из латуни. С внутренней стороны обшивается линолеумом, который служит звукоизолирующим материалом. Диаметр крышки должен быть меньше диаметра корпуса для предотвращения вытекания масла из корпуса;
  • аппарат оснащается уровнеизмерителем для контроля расхода масла (изготавливается из оболочки шариковой ручки, установленной колпачком вверх и зафиксированной трубкой, устойчивой к маслу). Колпачок ручки закрывается не плотно, что обеспечивает поступление воздуха.
  • аппарат размещается в емкость;
  • перед патрубком всасывания размещается фильтр-маслоулавливатель;
  • между нагнетательным патрубком и фильтром устанавливается механизм сброса избыточного давления. Такое мероприятие предотвратит обмотку от сгорания;

к меню ↑

Как сделать вакуумный насос водокольцевого типа?

Аппараты для откачивания воздуха водокольцевого типа используются для сельхозтехники. Откачивает газ с примесями влаги и пыли.

Устройство вакуумного водокольцевого насоса

Принцип сооружения:

  • внутри цилиндрического корпуса размещается рабочее колесо, с радиальными лопастями. Колесо не должно соприкасаться с корпусом. Рабочее колесо вращается с помощью двигателя. Помпа наполняется водой;
  • Поступление жидкости происходит с бака или нагнетательного патрубка;
  • Съемник напрессовывает подшипник. Для напрессовки в отверстия пластин вставляются шпильки. Затягивая гайки будет происходить напрессовка пластины на вал.

Преимущество устройства в отсутствии необходимости смазывать маслом рабочий вал. Отличаются прочностью. Эксплуатируются в условиях высоких температур.

к меню ↑

Вакуумный насос своими руками из аквариумной помпы

В домашних условиях переделать аквариумный компрессор не составит большого труда. Для этого достаточно клапаны, находящиеся на разъемных креплениях, поменять местами. Для предотвращения образования конденсата, в корпусе сверлится отверстие.
к меню ↑

Аппарат из шприца

Это самый бюджетный и быстрый способ самостоятельного изготовления вакуумного устройства.

Изготовление вакуумного насоса из шприца

Схема изготовления:

  • нам понадобится шприц (лучше использовать пятидесяти кубовый) трубка, обратные клапаны, совпадающие по диаметру;
  • отверстие делается в центре трубки. В отверстие размещается шприц;
  • два обратных клапана размещаются по обе стороны трубки. Первый клапан-всасывающий, второй-выпускающий;
  • всасывающий клапан крепится к жесткой трубке;
  • производя движения шприцом, в необходимой емкости будет происходить откачивание воздуха.

к меню ↑

Как сделать мощный вакуумный насос из шприца своими руками (видео)


к меню ↑

Как насос изготавливается из автомобильной помпы?

Последовательность изготовления:

  • сток с манжетой снимается из открытой на гильзе крышке;
  • после откручивания шурупа извлекается манжета;
  • перевернув ее обратной стороной, прикручивается на место. Шток размещается на свое место;
  • к образовавшейся всасывающейся трубке подключается готовый обратный клапан. При установке обращают внимание на то, что воздух должен поступать в гильзу. Для этого в клапан дуют;
  • к обратному концу клапана присоединяется трубочка. Трубочка должна быть из плотного материала, не поддающегося атмосферному материалу.

Такой самодельный вакуумный насос создает разреженную среду в судке для пищевых продуктов или чехле для хранения одежды.

Вакуумный насос своими руками из автомобильной помпы

При эксплуатации аппаратов возникают поломки. Изучив материалы и модель агрегата, ремонт вакуумного насоса, осуществляют самостоятельно. Самостоятельно отремонтировать свой агрегат без обращения к специалистам возможно при ознакомлении с конструкцией устройства.

Для создания вакуумного агрегата достаточно иметь исходный материал. От типа исходного аппарата зависит сложность изготовления и назначение вакуумного насоса.  Преимуществом самостоятельного изготовления агрегата вакуумного является экономия денежных средств.

nasosovnet.ru

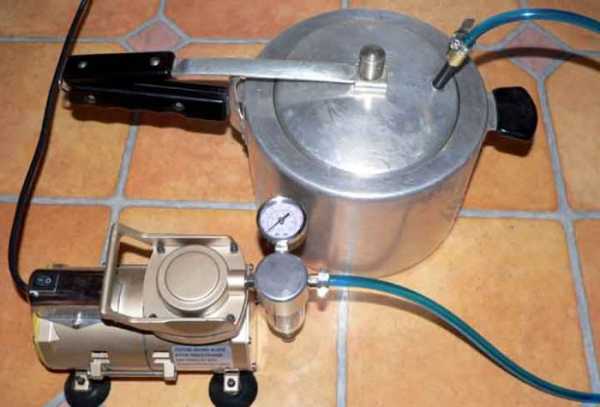

Вакуумный насос своими руками из компрессора

До недавнего времени вообще мало кто задумывался что такое вакуумный насос и для чего он нужен. А ведь это незаменимая штука как в быту, так и при промышленном производстве, мелкосерийном изготовлении разных изделий, для упаковки и для решения многих технологических задач. Как правило, эти приборы изготавливаются только в условиях производства, но при наличии определенных навыков и комплектующих, его можно сделать своими руками.

Содержание:

Что такое вакуумный насос

Вакуумный насос, в принципе, довольно простая конструкция. Принцип его действия — откачка воздуха из заданного объема. Для откачки, естественно, потребуется приспособление, которое может быть аналогом насоса или же сам обычный насос. Но для начала стоит рассмотреть сферы применения устройства в быту.

Мощные модели промышленных вакуумных насосов применяются в технологических процессах химической промышленности, для откачки больших объемов неагрессивных газов и жидкостей. Также без вакуумного насоса не обойтись при формовке пластиковых и полиуретановых изделий. Для этого применяют вакуумные контейнеры с насосом разных размеров и разных мощностей.

Для чего применяют вакуумные насосы

Чтобы понимать, для чего нужен вакуумный насос в быту, а не строить исключительно гипотетически полезное устройство, посмотрим на несколько примеров:

  1. Вакуумная упаковка. Самый надежный и простой вариант для длительного хранения продуктов питания. Благодаря тому, что кислород не контактирует с поверхностью продукта, пища не пересыхает и надежно защищена от бактерий. Собственно, это и нужно для длительного хранения. Вакуумный насос откачивает воздух из заданного объема, в нашем случае — полиэтиленового пакета, полностью обволакивая продукт.
  2.  Упаковка объемных мягких предметов. Вакуумный насос может пригодиться при упаковке одеял, пуховиков, мягких игрушек. Для чего? Очень просто. При транспортировке такие изделия занимают довольно много места. Если использовать вакуумную упаковку, объем, занимаемый предметом, уменьшится в несколько раз.
  3. Ламинирование древесины, фанеры. Вакуумный насос своими руками из компрессора, конечно, не позволит выполнить ламинирование крупных изделий, но небольшие детали, для моделизма, к примеру, отлично ламинируются с помощью такого устройства.
  4.  Изготовление прессованных пластиковых формовых изделий — упаковок, коробок, контейнеров.
  5.  Для откачки воздуха, жидкостей и газов не насосом непосредственно, а с применением ресивера.

Принцип работы и простейший вакуумный насос

Простейший вакуумный насос — это медицинский шприц и обратный клапан от компрессора для аквариума. Не нужно объяснять принцип работы устройства — за несколько циклов высасывания шприцем можно откачать воздух из небольшого объема, не более небольшого пакета размером со спичечный коробок.

Для работы с более серьезными объемами необходимо пользоваться либо более производительными насосами с некоторыми переделками, либо компрессором. Мощность компрессора зависит от потребностей в применении вакууматора, а компрессор может быть как миниатюрный, от аквариума, так и более мощный — для накачки автомобильных шин, покрасочных работ. Но суть переделок от этого не меняется.

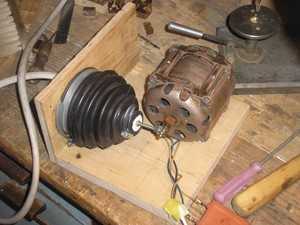

Используем мембранный компрессор от аквариума

К примеру, для использования в качестве вакуумного насоса компрессора от аквариума с минимальной производительностью, достаточно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влаги.

Для этого необходимо поменять местами клапана, тогда мембранный насос будет не нагнетать воздух, а откачивать его из определенного объема. Конструкции мембранных насосов разные, но принцип модернизации один. Пример переделки небольшого аквариумного насоса в вакуумный показан на фото.

Для более серьезных задач нужно использовать компрессор мощнее. К примеру, можно использовать прибор от старого холодильника. Как правило, при помощи такого компрессора масляного типа, можно добиться давления около 5 атм, что вполне достаточно для бытовых нужд. Схема сборки устройства достаточно проста.

Масляные и безмасляные компрессоры высокой производительности

Масляный компрессор подсоединяется к ресиверу, в качестве которого можно использовать любой небольшой газовый баллон или подобный сосуд. Насос имеет три вывода:

  • для залива масла;
  • для забора воздуха;
  • для подачи воздуха.

Дальше все просто — в компрессор заливается обычное моторное масло через соответствующую трубку, к трубке для забора воздуха подключается пылеулавливающий фильтр, а к трубке подачи воздуха подсоединяется ресивер через разветвитель. Теперь устройство можно использовать и как компрессор с ресивером, и как вакуумный насос с довольно высокой производительностью. Для использования в качестве компрессора, достаточно подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство необходимо в качестве вакуумного насоса, тогда шланг подключается к патрубку забора воздуха.

Это далеко не все способы и варианты переделки компрессоров в вакуумные насосы. В случае с безмасляным компрессором, нет необходимости устанавливать маслоотделитель, но фильтр на патрубке подачи воздуха должен быть установлен в обязательном порядке. Экспериментируйте, и для решения любых задач можно собрать вакуумный насос из подручных средств.

Похожие статьи

www.focuz.ru

Вакуумный насос своими руками из компрессора

Раньше, вообще мало кто думал, что такое вакуумный насос и для чего он необходим. А ведь это необходимая штука как в обиходе, так и при промышленном производстве, мелкосерийном изготовлении различных изделий, для упаковки и для решения многих инновационных задач. В основном, данные приборы делаются только в условии производства, но при существовании конкретных способностей и деталей, его можно выполнить собственными руками.

Кстати, если вас интересует ремонт холодильных компрессоров переходите на сайт , здесь работают профессионалы которые отремонтируют ваш холодильник быстро и самое главное качественно!.

Для работы с более серьезными объемом нужно пользоваться либо более производительными насосами с разными переделками, либо компрессором. Мощность компрессора зависит от необходимостей в использовании вакуумаотора, а компрессор бывает как компактный, от аквариума, так и более мощный — для накачки шин автомобиля, и работ связанных с покраской. Но смысл переделок от этого не меняется.

Применяем мембранный компрессор от аквариума

Например, для применения в виде вакуумного насоса компрессора от аквариума с небольшой работоспособностью, довольно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влажности.

Чтобы это сделать нужно поменять местами клапана, тогда мембранный насос будет не усугублять воздух, а откачивать его из конкретного объема. Конструкции мембранных насосов различные, но принцип реконструкции один. Пример переделки маленького аквариумного насоса в вакуумный продемонстрирован на фото.

Для более значительных задач необходимо применять компрессор мощнее. Например, можно применять прибор от старого холодильника. В основном, с помощью подобного компрессора масляного типа, можно достичь давления около 5 атм, что вполне достаточно для бытовых потребностей. Сборочная схема устройства очень проста.

Масляные и безмасляные компрессоры высокой продуктивности

Масляный компрессор присоединяется к ресиверу, в виде какого можно использовать любой маленькой баллон с газом или аналогичный сосуд. Насос имеет три вывода:

  • для залива масла;
  • для забора воздуха;
  • для подачи воздуха.

Дальше все просто — в компрессор заливается простое моторное масло через необходимую трубку, к трубке для забора воздуха подсоединяется пылеулавливающий фильтр, а к трубке подачи воздуха присоединяется ресивер через разветвитель. Сейчас устройство можно применять и как компрессор с ресивером, и как вакуумный насос с очень большой работоспособностью. Для применения в виде компрессора, необходимо только подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство нужно в виде вакуумного насоса, тогда шланг подсоединяется к отрезку трубы забора воздуха.

Это отнюдь не все способы и вариации переделки компрессоров в вакуумные насосы. На случай с безмасляным компрессором, Отсутствует необходимость ставить маслоотделитель, но фильтр на патрубке подачи воздуха обязан быть поставлен обязательно. Пробуйте, и для решения любых задач можно сконцентрировать вакуумный насос из средств находящихся под рукой.



Похожие статьи

kvartal-club.com.ua

Вакуумный насос своими руками | Вакуумные системы и оборудование

Многих владельцев компрессоров интересует вопрос: как сделать вакуумный насос своими руками? Чтобы выполнить эту задачу, необходимо наличие компрессора, площадки, вакуумных шлангов, электродвигателя и герметичного сосуда. Вакуумный насос своими руками из компрессора сделать достаточно просто.

Устройство вакуумного насоса из компрессора следующее:

  1. На стационарную или передвижную площадку устанавливается электропривод.
  2. Далее на ролики привода и компрессора вешается ремень;
  3. К компрессору и герметичной емкости подсоединяются патрубки.
  4. Задавая направление движение ремня можно осуществлять откачку и нагнетание воздуха.

Ручной вакуумный насос может выполняться и из других элементов. Водокольцевой насос изготавливается из корпуса, рабочего колеса с лопастями. Для того, чтобы его собрать необходимо выполнить следующие шаги:

  1. Подобрать ровный цилиндрический корпус, в котором будет входное отверстие, выходное отверстие и разъемы для подшипников, в которые вставится вал ротора;
  2. Далее в корпус помещается сам ротор с лопастями небольшого размера, которые будут организовывать движение подаваемой жидкости и создание центробежной силы.
  3. Во входное отверстие необходимо организовать подачу жидкости, которая будет выполнять основную работу.

Ручной вакуумный насос своими руками не будет отличаться высокой производительностью и с небольшой вероятностью способствует получению среднего или высокого вакуума. Вакуумный насос для кондиционера своими руками собирается из автомобильного насоса и аквариумного компрессора.

Вакуумный насос из шприца своими руками – довольно простое устройство. Для его изготовления понадобится непосредственно шприц, трубка пвх, клапаны, тройники и ножницы. Сначала необходимо отрезать 3 куска трубки, которые будут иметь длину 2-3 см. Следующим шагом производится подсоединение этих коротких трубок к тройнику и подсоединения клапанов к трубкам в разные стороны. Это устройство можно подсоединять к герметичному сосуду, типа бутылки.

Вакуумный насос своими руками из холодильника выполняется таким же образом, как из обычного компрессора. Единственное отличие, это использование холодильного компрессора, который ничем не отличается от обычного. Как изготовить вакуумный насос из компрессора и электрического привода с другими элементы описывалось в начале статьи. Для этого требуется использовать стандартные элементы. Основной ошибкой, которую допускают люди, изготавливающие это устройство в первый раз, является низкая герметичность системы. Это значительно снижает порог значения остаточного давления, создаваемого установкой.

ss250.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
