Насос из компрессора от холодильника

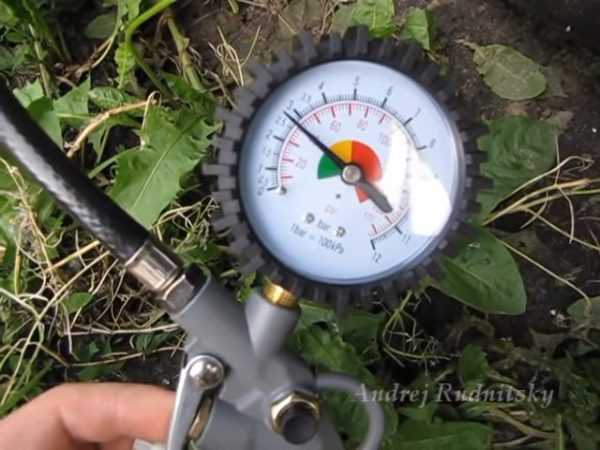

Не стоит спешить выбрасывать вместе со старым холодильником его компрессор. Его можно переделать в мощный насос для накачивания колес автомобиля. Да и для других нужд такой бюджетный насос пригодится. Тем не менее, если есть деньги, а желания мастерить и времени на это нет, то насосы самые разные есть в китайском интернет-магазине.


Что не стоит делать с этим насосом? Смотрите об этом далее.

Обсуждение компрессора

Алексей Савельев
Все правильно, масло в компрессоре меняем на синтетику (200-400г р) ставим масловлагоотделитель, и радуемся. Если манометр и рессивер с автоматикой добавить то получится обычный компрессор. Но для серьёзной работы не гордиться, так продуть,что нибудь или для пневмо-степлера. Для более серьёзной работы производительность маленькая. Решается более мощным компрессором и/или объединение 2 шт в одну магистраль. А так же не забываем про обьем рессивера (чем больше, тем лучше) При работе смотрим сколько масла выплевывает и соответственно столько можно доливать. За 2 года я ещё ни разу не подливал. С синтетикой нормально запускается и в -20 градусов.

Александр Зыков
У меня тоже был компрессор от холодильника, в начале он работал хорошо, а потом стал накачивать одну шину за полчаса, скорей всего выработалась вся смазка…
Я купил компрессор Tornado и теперь никаких проблем с накачкой шин у меня нет, все самопальные компрессоры из холодильника плохие, потому что предназначены для хладогентов вперемешку с маслом. А для воздуха не подходят, он их сушит и в итоге они перестают качать…

Put_NIK men

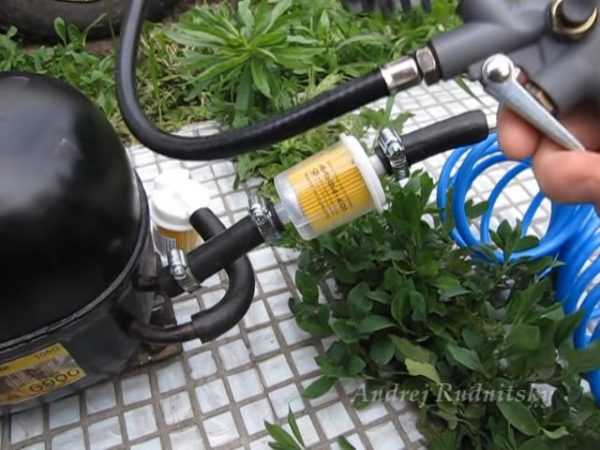

Ничего не надо пилить. Берется топливный разборный фильтр, набивается металлической мочалкой плотником и крепится вертикально. При работе масло отбивается и стекает в низ а при выключении самотеком опять в двигатель уходит. Напору воздуха ни чего не мешает. Опробовано уже давно.

андрій залп
Таким компрессором качаю воздушные шары уже лет пять.Фильтр у меня стоит только на выходе, сам компрессор из морозильной камеры на триста литров.Качает медленно, но уверено, очень тихо! Даже по ночам за стенкой соседей. Ресурс его безграничен, на камере стоял лет 15, масла еще не менял. А для гаража так своим правнукам еще оставите.

Владимир Леусенко
Я уж лет двадцать как холодильным движком пользуюсь, как был в холодильнике со своей релюхой, так и выдрал, так же уложив на пружинах, закрепив на доске, очень выносливый моторчик. А масло в камеру он начинает перегонять только после четырёх атмосфер, то есть на Зилу, а на легковых нет, и ни каких фильтров на выходе не нужно, только на входе. Да и не напрягает это масло, на морозе только нельзя движок держать, из-за масла он не запускается, вернее отключается сразу после пуска и в шланге масло твердеет и забивает отверстие. А так вполне нормальная приблуда, у меня ещё лежачий мотор старого образца, качает до восьми атмосфер без проблем, хотя холодильщик говорил, что тянет до 12 атм. Вот ещё бы рессивер полноценный к нему, добавить литров на-200, чтобы не ждать долго, пока накачает колесо, зиловский баллон до семи атмосфер качает в районе получаса, сорока минут, да всё никак руки не дойдут. А масла за все годы ни какого не доливал, да думаю оно там и не нужно, оно ведь нужно для охлаждения при вечной работе, а качаешь колесо ну максимум час, так и на кой оно там, только мешаться, да и греется он чуть-чуть, и так работает нормально, а масло там думаю трансформаторное.

izobreteniya.net

Создание насоса из компрессора холодильника

Обыкновенный холодильник, который стоит в каждой квартире и каждом доме, помогает длительный срок сохранять пищу непортящейся. Мало кто задумывался о принципах работы этого агрегата – достаточно того знания, что он создает холод, при котором продукты питания долгое время не теряют свои качества.

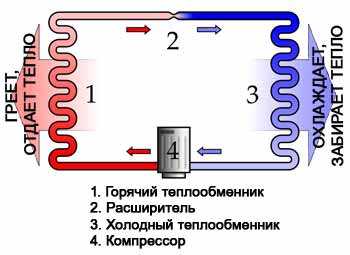

На самом деле холодильник не создает холод, а отбирает тепло у воздуха, и эта его способность может пригодиться как ни странно, и для обогрева дома. Тепловой насос своими руками из холодильника станет хорошим решением для небольших домов, где мощности стандартной установки будет достаточно для перемещения охлаждающей жидкости.

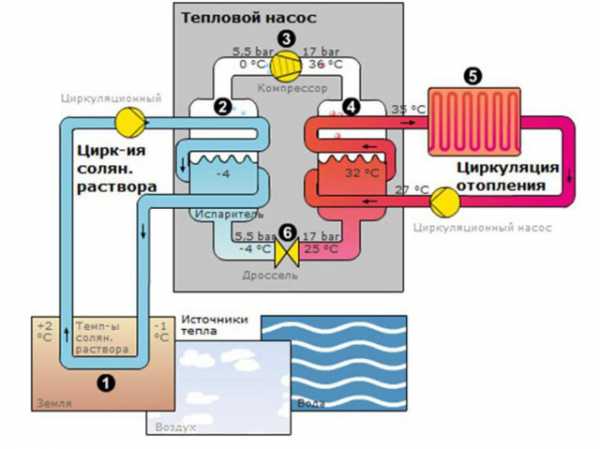

Создается тепловой насос следующим образом: холодильник полностью разбирается, и из него извлекаются самые нужные элементы. Это даже не трубки с идущим по ним фреоном, а компрессор. Насос из компрессора холодильника будет перемещать смесь воды и фреона по трубам, которые проводят вдоль дома, обеспечивая тем самым его прогрев. Откуда же берется тепло для жидкости? Для этого используют внешние источники – такие, как подземные воды, или само геотермальное тепло. Чтобы оно помогало в отоплении дома, необходимы скважины, либо помещение трубок с жидкостью в среду, имеющую большую температуру, чем в среднем на улице. Если поблизости имеется горячий источник, это может стать простым и дешевым решением вопроса.

Чтобы в доме сохранялось тепло, необходимо проследить за его теплоизоляцией. Важную роль в этом играет проведенный ремонт и материал, из которого изготовлены деревянные полы и стены. Для больших помещений, или в условиях сильного понижения температуры, вариант с компрессором из холодильника может быть малоэффективным.

Следует учесть также, что хотя фреон и не относится к ядовитым газам, но, тем не менее, герметичность всех труб должна быть максимальной – было бы нежелательно, чтобы из-за неплотного стыка все труды пропали даром. Фреон легко испаряется, поэтому необходимо обеспечить замкнутую и четко функционирующую систему – тогда пополнение запасов газа может потребоваться только в редких случаях.

Вторым полезным приспособлением, которое может быть изготовлено из стоящей на кухне техники, стал вакуумным насос из компрессора холодильника. Многие слышали про такую вещь, но видел далеко не каждый. Между тем те продукты, которые мы покупаем в магазине, чаще всего упакованы именно с его помощью – из под слоя упаковка был откачан воздух, создавая внутри вакуум. Мало того, что упаковка теперь плотно прилегает к продукту, так и хранится он станет намного дольше – в таких условиях практически не встречаются бактерии, наносящие вред продуктам питания. Так как сделать из компрессора холодильника насос – задача, посильная каждому, даже старый холодильник может еще долгое время послужить в качестве насоса создания вакуума. Можно получить продукты, которые будут долго храниться, и не портиться. Помимо этого, мощный насос может быть применен для уменьшения объема вещей (курток и т.д.), чтобы затем пакет с ними можно было поместить в сумку или чемодан.

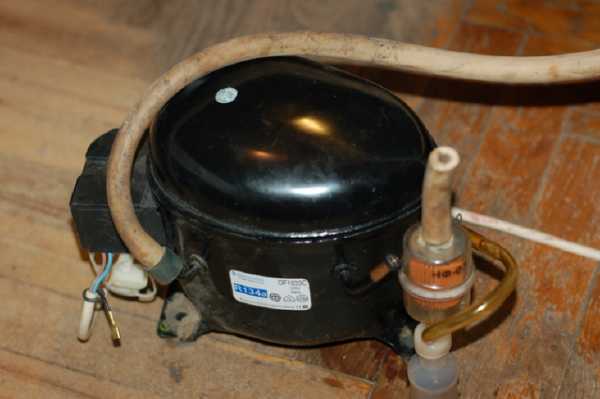

Как сделать из компрессора холодильника насос? На самом деле достаточно лишь извлечь его, обрезав все идущие к нему шланги, и затем можно пользоваться насосом для получения вакуума в пакетах. Главное – обратить внимание на способ его подключения к сети, иначе придется потратить время на попытки подключить его отдельно от холодильника, из которого компрессор был вытащен.

www.vsedelkin.ru

Вакууматор из компрессора от холодильника. Вакуумный насос своими руками

Вакуум давно перестал быть экзотикой, применяющейся лишь в исследовательских лабораториях и промышленности. Откачивать воздух можно для просушки, упаковки, а также решения многих производственных задач, в том числе и в быту.

Например, для ремонта автомобиля или проверки герметичности механизмов. Подобное оборудование имеется в свободной продаже, в разных ценовых категориях и для различных задач.

Для регулярного использования, можно потратить определенную сумму, и наслаждаться современным прибором. Однако самодельный вакуумный насос работает не хуже, а экономия получится существенная.

Сразу оговоримся: сделать вакуумный насос своими руками просто с нуля не получится. Электромотор, поршневая группа, клапана придется где-то искать. В любом случае, стоимость изделия будет на порядок ниже, чем у покупного аналога.

По большому счету, технология не отличается от насоса нагнетательного. Если рассуждать примитивно – достаточно развернуть клапана в обратную сторону, и вместо давления получим вакуум.

Однако есть особенности. Вакуумный насос для откачки воздуха требует более тщательной герметизации, иначе производительность резко упадет. К тому же, если вы используете агрегат для откачки жидкостей, или в воздухе много мусора, необходимо позаботиться о чистоте впускного тракта.

Общие правила работы механизма:

  • поршень (ротор, мембрана) в режиме всасывания создает в камере разрежение. В этот момент впускной клапан открыт, выпускной – герметичен. Объем камеры в этот момент доходит до максимального;
  • при совершении обратного хода, впускной клапан закрывается (сохраняя низкое давление во впускном тракте), а через выпускной клапан вытесняется воздух. Объем камеры достигает минимального значения.

Подобный цикл характерен для поршневых или мембранных систем. Роторные насосы как бы перемещают лопатками камеру всасывания по кругу, попеременно соединяя объем со впускным или выпускным клапаном.

Разобравшись с принципом работы, становится понятно, как сделать вакуумный насос, имея готовые компоненты.

Изготовление вакуумника своими руками

Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.

Вакуумный насос из велосипедного насоса

Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.

После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.

Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.

Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.

Важно! Запорный клапан должен закрываться в направлении из насоса, а не наоборот.

Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.

Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).

Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.

Вакуумный насос из автомобильного компрессора

Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.

Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер

снабжается запорным клапаном на вход воздуха, а вместо впускного штатного клапана устанавливается новый штуцер.

На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.

Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.

Для контроля за обратным давлением можно использовать вакуумный манометр.

Применение ресиверов

Разобравшись, как сделать вакуумный насос, рассмотрим практику его применения. Простая работа помпы эффективна лишь в движении механизма, это не всегда удобно. К тому же, давление разрежения непостоянно. Возникают постоянные скачки (в такт работы поршневой группы).

При выполнении точных работ это недопустимо. Если во время откачки, компрессор внезапно остановится, можно запороть заготовку, которая обрабатывается с помощью вакуума (например, формовка стеклопластика).

Требуется аккумулятор вакуума – так называемый ресивер. Это герметичная емкость, выполненная из прочных материалов, способная выдержать большое давление. Как правило, применяются ресиверы шарообразной или цилиндрической формы с торцами в виде полусферы.
