Вакуумный насос своими руками в домашних условиях

Насосное оборудование вакуумного типа нашло применение промышленностью и бытовыми условиями. Конструкция повсеместно используется для откачивания газообразных, парообразных веществ. Готовых изделий на рынке достаточно, однако цена чрезмерно завышена. Достаточно иметь смекалку и некоторые подручные средства, для сборки насоса своими руками.

Вакуумный насос своими руками

Содержание

Принцип работы вакуумного насоса

Перед сборкой конструкции необходимо разобрать, из каких частей она состоит и как работает. Принцип работы не сильно отличается от работы обычного насосного оборудования, при развороте клапанов обратной стороной, получается вакуумное устройство. Производительность насоса достигается путем герметизации системы, в противном случае, мощность падает.

Также следует следить за состоянием впускного тракта, т.к. при откачке может попасть мусор, что забивает каналы установки.

Существуют основные принципы работы вакуумного насоса:

• Двигающий элемент, состоящий из поршня, мембраны, либо ротора создает разряжение в цилиндре режимом всасывания. В этот момент выпускной клапан находится закрытым состоянием, впускной максимально открыт.
• В процессе обратного хода впускной клапан переходит к закрытому состоянию, при этом остается давление низкого уровня во впускной камере. Через отверстие выпуска стравливается газ, наполненность цилиндра приходит в минимальное состояние.

Устройство вакуумного насоса

Устройство двигателя вакуумного насоса

Данный цикл работы применяется к поршневым установкам, роторными имеет расположение лопатка, которая переводит камеру всасывания по кругу, в определенных моментах соединяя с отверстиями впуска и выпуска. Принцип работы поможет разобраться, как грамотно изготовить вакуумный насос своими руками.

Изготовление вакуумника своими руками

Бытовая помпа, своими руками может быть изготовлена различными способами и установками. Простейшая конструкция состоит из частей, которые возможно соединить в домашних условиях. Бытовыми условиями вакуумные установки могут найти применение при упаковке вещей, продуктов и т. д.

Составляющие вакуумного насоса, изготовленного своими руками:

• поршень с приводом;
• ручка;
• трубка сливная;
• гайка с шайбой;
• сальник из резины;
• впускной клапан
• штуцер фланцевого типа.

Модификация различных исполнений происходит с помощью велосипедного или автомобильного насоса, аквариумного нагнетателя, старого холодильного компрессора.

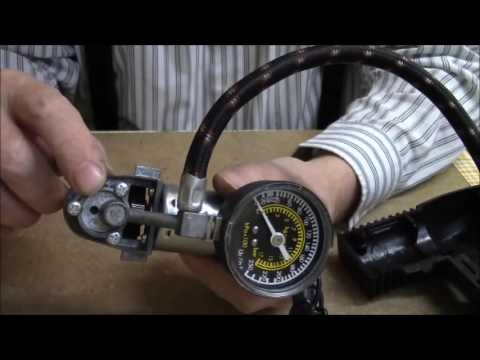

Преобразование манжетного насоса

Манжетные конструкции применяются ручными автомобильными насосными изделиями. Для изготовления требуемого прибора понадобиться сам механизм, несколько трубок и клапан. Переделка происходит несколькими шагами, самодельный вакуумный насос не требует применения сложных инструментов.

1. Разбирается механизм, для этого необходимо открутить контр гайку, вынуть содержимое. Внутри изделия располагается манжета, пружина, застопоренные шайбой и гайкой, которые нужно демонтировать.
2. Далее нужно развернуть манжету противоположной стороной, решение подойдет для операций, не требующих мощного вакуума.
3. Изделие собирается обратным порядком, перед установкой манжеты, ее можно смазать небольшим слоем солидола, это продлит срок службы, увеличит мягкость хода.
4. Для сохранения состоянию вакуума понадобится обратный клапан. Его установка производится в подобранную трубку подходящего размера, к основанию модификации. Герметичность достигается установкой хомутов на соединениях, используется герметик при установке.

Готовое изделие, при соблюдении технических условий способно выдавать КПД до 85%. Достаточно соблюдать параметры герметичности, технического состояния манжеты.

Низковакуумный насос

Модификация работает по центробежной схеме, похожа на роторные конструкции. Готовые продукции имеют различные характеристики, самодельный вакуумный насос такого типа изготовить достаточно трудно. При изготовлении не обойтись без услуг токаря, с его помощью производится вал, ровный цилиндрический корпус. Продукт совершает всасывание путем применения лопастной конструкции, при подаче жидкости оно вращается, создается центробежная сила, нагнетающая вакуум.

Низковакуумный насос

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Эксплуатация механизма происходит на крупных производствах и сельских местностях, где в отводимом газу наблюдается большое содержание сажи и пыли.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

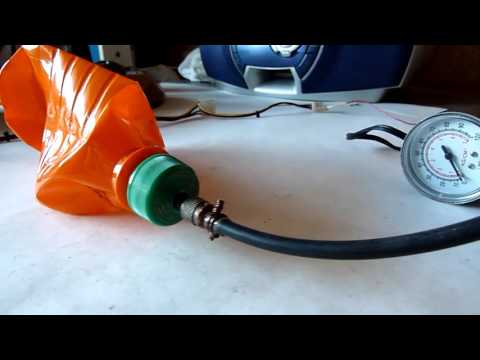

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

• шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
• пластиковые бутылки разного диаметра;
• дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

• срезается верхняя часть большой бутылки;
• по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
• после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса. Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

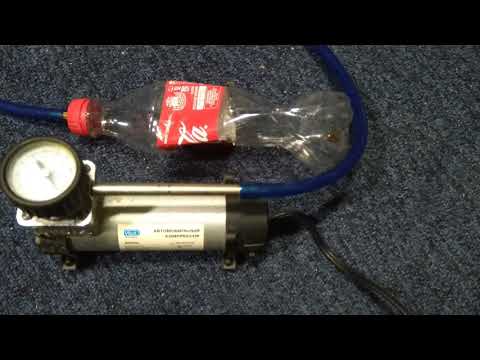

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством.

Вакуумный насос своими руками из автомобильного компрессора

Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний.

Устройство аквариумного компрессора

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

• с помощью отвертки демонтируются крепления корпуса;
• после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
• в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
• в нижней стенке просверливается отверстие для удаления конденсата и влаги;
• система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Водокольцевой насос

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей.

Водокольцевой насос

Водокольцевые агрегаты имеют несколько недостатков:

• важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
• необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
• сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

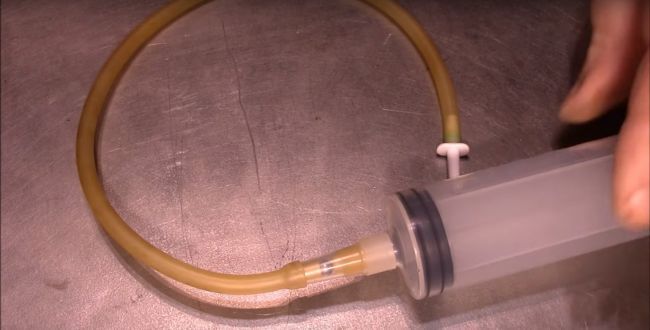

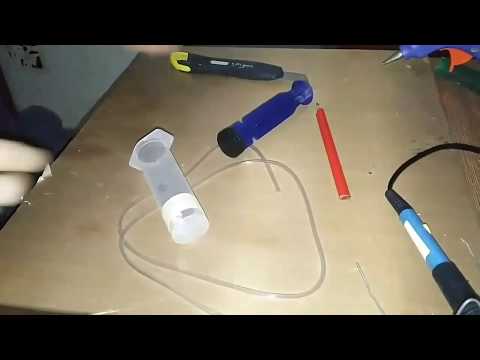

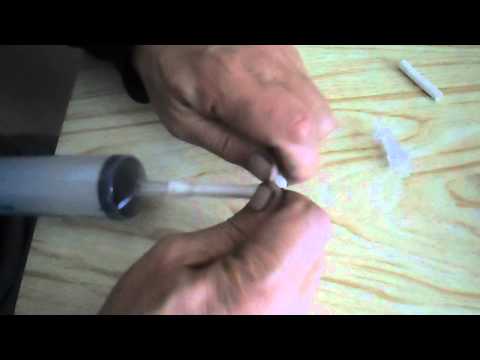

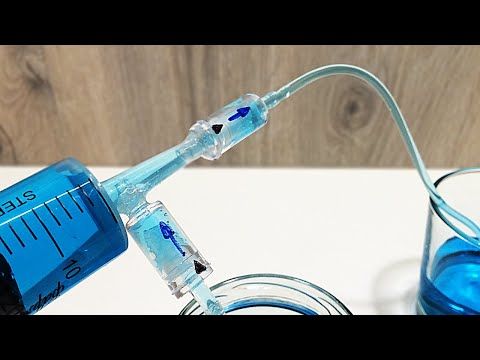

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Вакуумный насос своими руками из шприца

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Использование холодильного компрессора

Для работы в качестве вакуумного насоса может применяться старый компрессор от холодильника, основным требованием является его работоспособность. Изготовленная вакуумная помпа своими руками может продолжать действие как в качестве нагнетателя, так и вакуумного устройства. Перед сборкой понадобится несколько элементов, которые можно найти на разборах:

• рама, на неё будут крепиться все детали, изготавливается из уголков методом сварки или болтовым креплением;
• в качестве ресивера допускается применить баллон от фреона или пропана небольших размеров;
• манометр;
• шланги для соединения;
• влагоотделительный фильтр;
• автомат и провода;
• крестовина, выступающая ролью коллектора.

Вакуумный насос своими руками из компрессора от холодильника

В случае построения универсальной конструкции, стоит предусмотреть реле давления, которое отключает нагнетатель по достижению определённого уровня. Перед сборкой удаляется отработанное масло, заливается новое, чтобы продлить долговечность прибора. Порядок сборки происходит следующим методом:

• К раме прикручивается компрессор с ресивером, установка нагнетателя производится вертикальным положением, применяются антивибрационный материал или подушки.
• Шлангами стыкуются все детали, фильтр.
• Монтаж электропитания производится с обязательным включением в схему автомата, для избегания поломки результатом короткого замыкания.

Когда необходим компрессор, просто меняются шланги местами. Универсальная конструкция позволяет использовать прибор во многих направлениях.

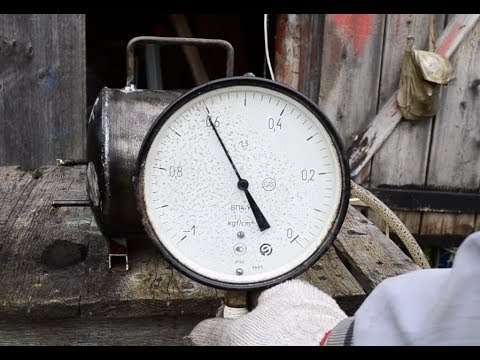

Применение ресиверов

Работа примитивных инструментов не требует поддержания постоянного давления системой. Ручной вакуумный насос для откачки воздуха эффективен только в процессе хода поршня, при этом возникают скачки.

Ресивер из газового баллона

При выполнении точных действий не допускается наличие перерывов, для этого используется ресивер.

Принцип действия ресивера состоит в поддержании буферного состояния при скачках давления, в качестве прибора может использоваться старый газовый баллон.

Устройство подключается последовательно, оснащается манометром, расчет производится при соответствии с материалом и емкостью. Использование вакуумного ресивера может быть исполнено обычной стеклянной бутылкой.

Особенности эксплуатации

Вакуумные насосы имеют предназначение к созданию пространства разряжения отдельными объемами. Применяется бытовым назначением, автомобилестроением, производством. Эксплуатация прибора, приготовленного своими руками может значительно сократить время на откачку газа.

Нагнетатель вакуумный не является первым бытовым устройством, большинство пользуется обычным пылесосом. Однако имеются задачи, с которыми не справиться без специального прибора. Наличие устройства поможет выполнить большинство задач своими руками, не прибегая к помощи специалистов.

Как сделать вакуумный насос самостоятельно

Содержание

1. Превращение автомобильных насосов
2. Монтирование клапана
3. Вакуумный насос своими руками с помощью компрессора
4. Переделка аквариумного компрессора

Уже достаточно давно умельцы решили взять промышленные вакуумные насосы на вооружение в быту. При их помощи можно выкачать газообразные вещества из различных резервуаров. Однако цена таких устройств, созданных на заводе, достаточно часто может отпугнуть рядового пользователя. По этой причине они стараются найти решение в виде создания вакуумного насоса из подручных средств своими руками. Для этого нужно хорошо знать принципы работы такого оборудования. Заключаются они на образовании внутреннего вакуума. Можно найти механические и физико-химические насосы. Они в свою очередь делятся на сверхвысоковакуумные, высоковакуумные и т.д.

Превращение автомобильных насосов

Создание вакуумного насоса своими руками не должно представлять никаких трудностей, если у вас уже есть ручной автомобильный насос. Или же любой другой, который использует тот же принцип работы. Создание такого насоса не связано ни с какими высокими технологиями. Для этого превращения нужно следовать следующим правилам:

• разобрать манжетный насос;
• перевернуть манжету;
• собрать уже ручной вакуумный насос.

Как видите, ничего сложного, однако таким способом можно получить ручной вакуумный насос, способный создавать неглубокий вакуум. Его принцип был заложен еще при первых исследованиях такого явления, как вакуум.

Монтирование клапана

Его можно получить из обычного аквариумного компрессора или же купить (небольшая пластиковая деталь). Установить его нужно между самим насосом и шлангом. Если сомневаетесь, какой стороной ставить клапан, то вдохните в него. Та сторона, от которой воздух проходит, монтируется в другую часть шланга, ту, которая идет туда, где нужно отсосать воздух. Если вышеуказанные действия проводить очень тщательно, стараться герметизировать все соединения и выбрать хороший клапан, то можно достичь достаточно впечатляющих показателей в отсасывании воздуха, до 80%. Сфера применения насоса в быту достаточно широка. Например, для вакуумирования семян, продуктов питания, одежды для более удобной перевозки и просто физических опытов.

Вакуумный насос своими руками с помощью компрессора

Если же качать насосом нет желания, либо делать это нужно довольно долго, то можно переделать компрессор, например из ненужного холодильника. Чтобы правильно сделать такой вакуумный компрессор, аккуратно обрежьте медные трубки, отходящие от него, ножовкой. Стоит обратить внимание на то, как он подключается к сети — где-то на компрессоре или около него должно присутствовать реле. Отключая его, стоит запомнить, как подключены провода.

Внимание! Если вы не так сильны в электрике, то лучше сделать сначала фотографии, так как при неправильном подключении насос работать не будет.

Проделав это все, включите его в сеть. На выход всасываемой трубки для удобства можно надеть дюритовый шланг. Однако если вы ставите перед собой цель еще мощнее всасывать воздух, то можно использовать обычный бытовой компрессор, достаточно мощный для создания очень высого давления. Для этого вместо фильтра стоит использовать шланг. При запуске компрессора, в итоге вы получите очень высокий коеффициент разреженности. Обычно такая разреженность необходимо для того, чтоб жидкие вещества имели более низкую температуру кипения, однако, нужно учитывать тот факт, что при кипении жидкостей образуется пар, а он, в свою очередь, очень губителен для вашего компрессора. Исходя из этого, для осушки воздуха можно использовать ресивер и отстойник.

Переделка аквариумного компрессора

Такая модернизация не должна предоставлять абсолютно никакой сложности, а применять его можно в очень многих жизненных ситуациях, например чтоб убрать лишние запахи при перегонке спирта, провести какой -то эксперимент и т. п.

Делается это своими руками путём замены внутренних клапанов один на другой:

• отверткой нужно открутить все крепления;
• разобрать внутренний механизм, в который входят клапаны;
• поменять их местами;
• потом можно смело собирать вакуумный насос.

Желательно просверлить небольшое отверстие для отвода конденсата и других случайных жидкостей. Используя суперклей и небольшой комплект различных трубочек можно также устроить отвод газа.

При проведении всех указанных выше работ стоит помнить, что этот список далеко не полный, существует огромное количество создания вакуумного насоса своими руками с нуля или же переделки существующих агрегатов. Да и вы сами можете попробовать поэкспериментировать в изобретении чего-то нового. Множество из этих действий предельно просты, и доступны даже новичку, однако они способны сэкономить круглую сумму на покупке заводского насоса.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

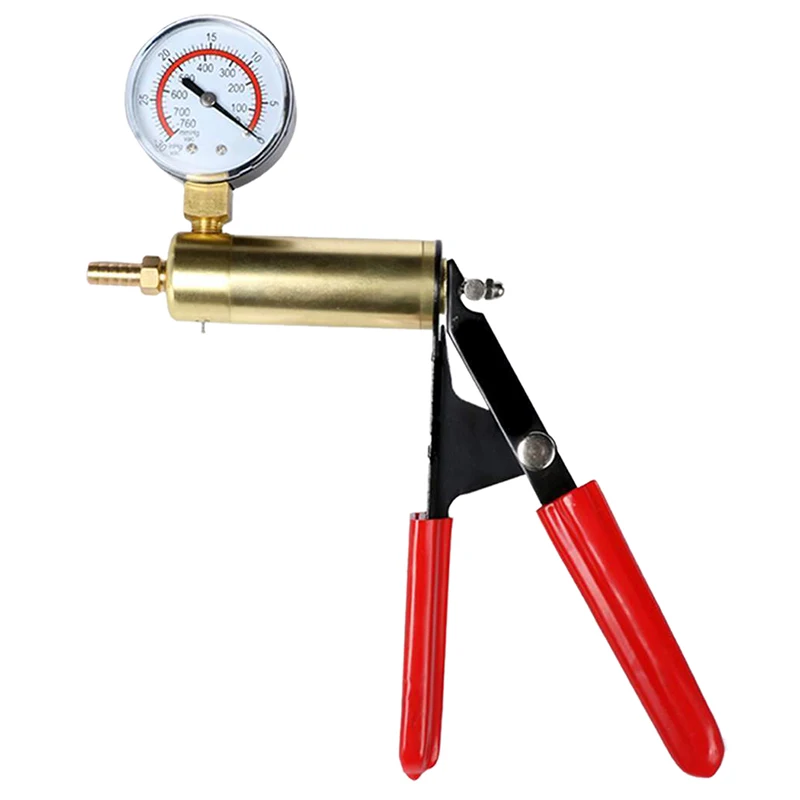

Ручной вакуумный насос своими руками: подробная инструкция по сборке

Вакуумные насосные системы широко применяются в различных целях.

Такие приспособления зачастую применяются для работы с газообразными и парообразными веществами.

Эта техника отличается удобством в эксплуатации, однако стоимость делает такие устройства доступными для небольшого числа покупателей.

Как собрать ручной вакуумный насос своими руками правильно.

Содержание:

• 1 Принцип работы и классификация
• 2 Как сделать самому
• 3 Водокольцевой насос

Принцип работы и классификация

Вакуумный насос

Пар или воздушная масса выдавливается из герметичной камеры.

Таким образом откачиваемые материалы перемещаются в нужном направлении.

Большая часть таких приспособлений функционируют по принципу вытеснения, сам вакуум образуется функциональными элементами насоса.

Используются насосы, функционирующие на основе масла или без него.

По принципу функционирования все разновидности вакуумных насосов делятся на такие подкатегории:

• Механические
• Магниторазрядные
• Струйные
• Сорбционные
• Кригоенные

Одной из самых широко распространенных моделей считается механический водокольцевой, поршневой и роторный насосы.

Водокольцевой насос функционирует по принципу действия ротора в водной среде со специально изготовленными лопатками. В процессе вращения этих элементов жидкость начинает сжиматься в кольцо, формируя тем самым разреженный газ. В большинстве примеров водокольцевые насосы образуют вакуум пониженного давления.

Подобные устройства используются в таких отраслях:

• Медицина
• Производство парфюма
• Микробиология
• Изготовление кондитерских изделий
• Производство мыла
• Разнообразные научные проекты
• Отрасль сельского хозяйства
• Различные отрасли химической промышленности

Роторные насосы тоже применяются буквально во всех сферах деятельности людей.

Как сделать самому

Ручной вакуумный насос своими руками для воды можно изготовить, воспользовавшись пластмассовыми бутылками разного диаметра. Ручное самодельное устройство будет представлять собой примитивный аналог вакуумной помпы.

Вакуумный насос своими руками

Для производства потребуется:

• Несколько бутылок, которые легко помещаются одна в другую. Первая будет выполнять функцию поршня, поэтому нужно выбирать изделия, не имеющие существенного отличия в диаметре. Если разница в размерах присутствует, придется оборудовать уплотнитель.
• Потребуется шланг от насоса.

На большой бутылке отрезается верх. В днище меньшей бутылки нужно оборудовать отверстие. Нужно вставлять изделия одно в другое, на внутреннем элементе при помощи скотча делается уплотняющая прослойка при необходимости. В большую бутылку вкручивается шланг от насоса. Если вкручивать его в обратном направлении, воздух в процессе движения поршня, будет откачиваться из меньшей бутылки.

Вакуумные насосы в бытовом применении необходимы для образования разреженного пространства в определенных объемах. Для образования вакуума могут применяться полиэтиленовые пакеты, необходимые для хранения пищи, либо сплит-системы, устанавливаемые в кондиционерах.

Сначала напрашивается вывод о том, что особая необходимость в вакуумных насосах отсутствует. Однако при самостоятельной сборке элементарной помпы можно удивиться, как много способов применения удастся обнаружить.

Чтобы изготовить подобные устройства самостоятельно, достаточно взять за основу любой манжетный насос. Для таких целей подходят даже приспособления для подкачки автомобильных колес.

Чтобы модернизировать устройство, нужно выполнить такую последовательность действий:

• Разобрать автомобильный насос.
• Демонтировать манжет и развернуть его в обратном направлении.
• После этого насос снова собирают.
• Обратный клапан нужно присоединить на входе в насос. Этот элемент может функционировать таким образом, что воздух не будет поступать обратно в емкость, из которой он выкачивается при помощи насоса.

Подобные устройства недостаточно мощные для того, чтобы работать с какими-то крупными объемами, но в бытовом применении они могут оказаться достаточно эффективными.

Водокольцевой насос

Водокольцевой насос своими руками

Такие изделия относятся к подкатегории низковакуумных систем. Конструкция являет собой корпус со специальными пластинами внутри. Такие пластины фиксируются к ротору. Когда пластины погружаются в рабочую среду, ее объем изменяется.

Когда функционирует такая техника, можно образовать 90-95% вакуума. Чтобы такой показатель был повышен, вместо воды можно пользоваться какой-нибудь другой жидкостью, закипающей при более высоких температурах. Также придется предусмотреть возможность охлаждения откачиваемой воздушной массы.

К достоинствам такой техники относятся повышенный моторесурс и несложная конструкция.

Однако такие изделия имеют определенные недостатки:

• Требуется обеспечение управления и последующей утилизации рабочей среды или ее возможной рециркуляции с учетом отходящих газов.
• В такое оборудование всегда нужно доливать воду.
• Система охлаждения всегда должна функционировать исправно.

Чтобы собрать ручной вакуумный насос своими руками с манометром, придется выполнить такую последовательность действий:

• Нужно подготовить корпус соответствующего размера, форма которого обязательно должна быть цилиндрической.
• Во внутреннюю часть корпуса нужно установить вал с прочным рабочим колесом. Такое колесо должно быть укомплектовано лопастями небольшой ширины.
• Рабочую жидкость нужно подавать в корпус насосного устройства таким образом, чтобы под ее давлением приводились в действие лопасти. Таким образом в центре насоса будет образоваться вакуум.

Такие устройства наиболее часто используются в отрасли сельского хозяйства или в промышленности. В быту от крупных вакуумных насосов немного пользы. Однако частным домовладельцам подобные изделия могут время от времени неплохо послужить.

Если нужно добиться разреженности, можно пользоваться техникой, изготовленной на основе простого бытового компрессора, благодаря которому температура воздушной массы повышается под увеличенным давлением. Сфера применения таких устройств по-настоящему обширная.

Вакуумный насос из автомобильного компрессора — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

• Рубрики
• Теги

• Похожие записи
• Автор

Как сделать вакуумный насос

Опубликовано: 8 июля 2021 г. · Изменено: 1 августа 2021 г. автором: Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход с помощью рекламы

помпу вместо покупки. Его довольно легко построить, и это лучше, чем покупать его.

Работа вакуумного насоса заключается в создании и создании относительного вакуума в пределах заданной мощности. Он создает вакуум, втягивая молекулы газа определенного объема, оставляя после себя частичный вакуум.

Вакуумный насос требует технического обслуживания, поэтому этот проект «Сделай сам» научит вас не только тому, как сделать вакуумный насос, но и тому, как без особых усилий его обслуживать. Вакуумный насос, который вы сделаете с помощью этих руководств «Сделай сам», прослужит дольше, чем любой другой, который вы там купите, так что без лишних слов давайте начнем.

1. Самодельный диффузионный вакуумный насос

Этот насос легко собрать, вам просто нужно понять процесс изготовления, принцип его работы и детали, необходимые для его установки дома. Хотя этот проект потребует от вас определенного уровня знаний о вакуумных насосах, тем не менее, вы все равно можете попробовать, и я уверен, что результат вызовет у вас улыбку. В этом руководстве есть 7 простых шагов, и все они хорошо объяснены.

Щелкните для получения более подробной информации

2. Вакуумный насос своими руками

Этот вакуумный насос довольно дорогой, а также тяжелый, он весит около 200 фунтов, а его сборка относительно недорога с точки зрения материалов, необходимых для проекта. Создатель этого руководства потратил до 50 долларов, чтобы запустить насос.

Щелкните для получения более подробной информации

3. Вакуумный насос Easy DIY

Это самый крутой и самый маленький вакуумный насос, который я когда-либо видел. Это также супердешево в изготовлении и удивительно эффективно. Вам нужно будет пойти в магазин за доллар и купить баллонный насос, который стоит всего 1 доллар. Вам также понадобится ручка или трубка, похожая на трубку ручки, пистолет для горячего клея и крышка от бутылки с водой.

Щелкните для получения более подробной информации

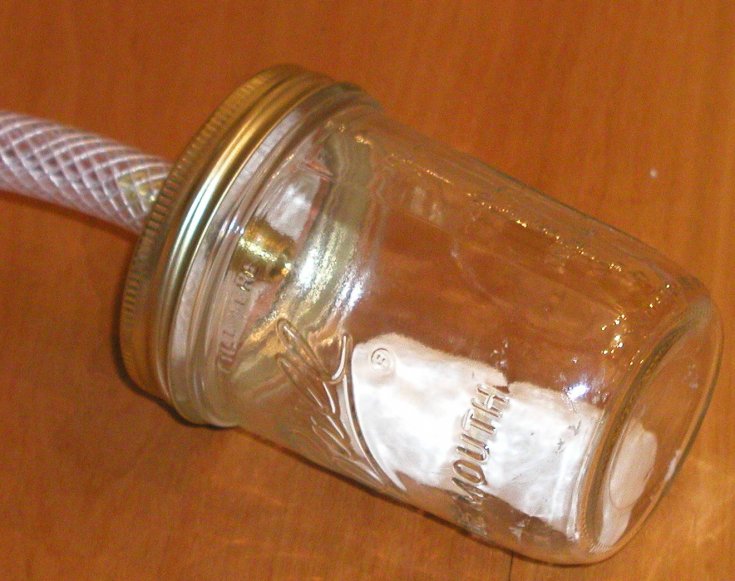

4. Простая вакуумная камера и насос своими руками

Это сложная идея вакуумной камеры и насоса. Создатель, который сделал это, имеет опыт в этой области, и он проделал большую работу, объяснив, как это работает, но если у вас нет никаких знаний или понимания того, что он сказал, вам может быть трудно сделать этот вакуумный насос.

Итак, если вы ищете что-то более простое, вы можете проверить другое руководство. Хотя этот вакуумный насос, возможно, лучший в этом списке DIY.

Щелкните для получения более подробной информации

5. Как сделать вакуумный насос из старого компрессора

У вас дома есть старый компрессор, почему бы не использовать его для создания классного вакуумного насоса сегодня? Вам понадобятся плоскогубцы, кусачки, клей и некоторые другие материалы. Процесс приготовления быстрый и простой, а также довольно дешевый.

6. Вакуумный насос и камера своими руками

Этот проект довольно прост, вам понадобится компрессор холодильника, стальной котел, пластиковая труба с хомутом, несколько соединителей для стальных труб и другие материалы. Процесс изготовления прост и быстр в настройке.

7. Как сделать вакуумный насос на 12 В

Это уникальный вакуумный насос на 12 В, его не так просто настроить с нуля, но с помощью расходных материалов и этого видеоруководства вам не о чем беспокоиться. .

8. Самодельный вакуумный насос из велосипедного насоса

Вы также будете использовать велосипедный насос. сделать этот вакуумный насос сегодня. Это звучит по-другому, верно? Это довольно просто и работает отлично. Настройка проста, вам просто нужны правильные материалы и инструменты для работы.

9. Как сделать вакуумный насос

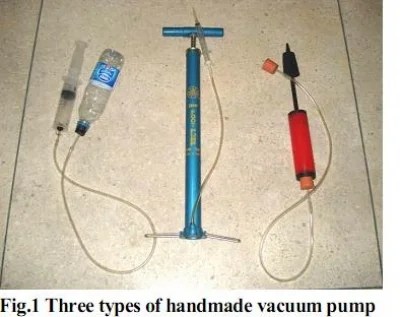

Вот еще один простой вакуумный насос, который можно сделать двумя способами. Первый метод в этом руководстве выполняется с использованием шприца и трубки. Это дешевая и маленькая помпа, которую каждый может сделать идеальной для начинающих.

Второй метод требует использования велосипедного насоса и трубки. Оба метода в этом руководстве удобны для начинающих, а также дешевы, потому что, если у вас уже есть шприц или велосипедный насос дома, все, что вам нужно купить, это трубка, если у вас ее тоже нет.

Нажмите, чтобы получить более подробную информацию

10. Вакуумный насос своими руками

В этом руководстве вы будете делать вакуумный насос типа Вентури менее чем за 25 долларов. Этот насос является самым простым и дешевым в изготовлении. Он также прост и очень прост в использовании. Вам просто нужно получить в свои руки правильные материалы и внимательно следить за процессом изготовления.

Щелкните, чтобы получить более подробную информацию

11. Как собрать вакуумный насос своими руками

Вот еще один простой вакуумный насос, который вы можете легко сделать. Вам понадобится компрессор холодильника, микропереключатель напряжения, лист пластика, 2-х Т-образные воздушные фитинги, грубая натяжная пружина, один вакуумный блок, в котором используется старый карбюратор, и несколько пластиковых трубок. Этот проект стоит менее 50 долларов, и его очень легко сделать. Процесс изготовления прост.

Щелкните для получения более подробной информации

12.

Самодельный вакуумный насос

Это идеальный самодельный вакуумный насос, который вам когда-либо понадобится. Стоимость материалов составляет менее 30 долларов, и это очень легко сделать. Все эти компоненты просты в установке, но вам нужно будет следовать инструкциям шаг за шагом, чтобы собрать все детали идеально.

Щелкните для получения более подробной информации

13. Самодельный шприцевой вакуумный насос

Это небольшой, но эффективный шприцевой вакуумный насос. Как небольшой шприцевой насос, он не может выполнять столько работы, сколько компрессор холодильника, поэтому, если вам нужно что-то, что может сделать тяжелую работу, вы можете попробовать другое руководство из этого списка.

14. Вакуумная камера и насос своими руками

Создание вакуумной камеры и насоса всегда отличная идея, лучше, чем просто собрать вакуумный насос отдельно. Таким образом, он служит дольше и выполняет гораздо больше работы, чем обычный вакуумный насос. Хотя это ничего не отнимает у обычного вакуумного насоса.

Создатель этого видеогида сначала объяснил, как работает этот насос и как он вам послужит. Поэтому посмотрите видео, чтобы узнать больше, прежде чем приступить к сборке.

15. Самодельный вакуумный насос

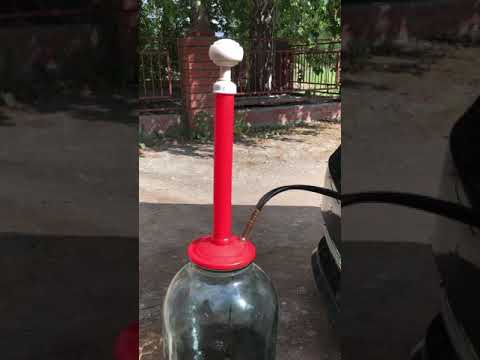

Это видеоруководство превратит обычный ножной воздушный насос в вакуумный всего за 2 простых шага. Вы будете реверсировать механизм воздушного насоса, чтобы получить то, что вы хотите. Посмотрите видео, чтобы узнать больше.

16. Самодельный вакуумный насос из компрессора холодильника

Вот еще один замечательный видеоурок, в котором с помощью компрессора холодильника можно легко сделать вакуумный насос. Этот метод был опробован несколько раз, но это конкретное руководство имеет уникальный способ, который делает его привлекательным.

17. Вакуумный насос для компрессора холодильника своими руками

Это уникальный вакуумный насос, в котором используется компрессор холодильника, поскольку он является основным источником вакуума. Вам также понадобится выключатель питания, распределительная коробка, компрессорное масло, пластиковая трубка, медная трубка, медный манометр, шнур с вилкой и теннисный мяч.

Из инструментов вам понадобится большой шприц, паяльная горелка или припой, отвертка, небольшой труборез и пистолет для горячего клея.

Щелкните для получения более подробной информации

18. Простой вакуумный насос «Сделай сам»

Это простой вакуумный насос с простыми деталями. Это самая маленькая и простая установка вакуумного насоса, но она по-прежнему эффективна и может выполнять работу в небольших масштабах. Вам нужно выполнить всего 12 простых шагов, и вы закончите работу с этим вакуумным насосом.

Нажмите, чтобы узнать подробности

19. Вакуумный насос из холодильника своими руками

Вот еще один удивительный вакуумный насос, для сборки которого автор использовал компрессор холодильника. На корпусе есть счетчик, он отслеживает изменение температуры. Один из них – проверить, насколько он горячий, а другой – проверить, насколько он холодный.

Итак, вам нужно правильно настроить вакуумный насос, чтобы счетчик работал идеально, давая вам правильные показания на каждом интервале.

Нажмите для получения более подробной информации

Заключение

Вот и мы, выше список лучших вакуумных насосов для этого DIY. В этом списке вы можете найти все виды вакуумных насосов, которые будут соответствовать вашим потребностям, от небольших и простых для мелкомасштабного плана до больших для крупномасштабного плана, все зависит от вас.

Итак, приятного времяпрепровождения с созданием вакуумного насоса без особых усилий, желаю вам всего наилучшего, ура!

Взаимодействие с читателем

Как сделать ручной насос из ПВХ для перемещения воды, сжатия воздуха и создания вакуума

• org/Person”> Автор Король случайностей
• 15.08.13 11:40

Когда вы используете вакуумную энергию, перемещаете воду или сжимаете воздух, это, скорее всего, делается с помощью какого-то насоса. Мне понадобится насос для некоторых моих будущих проектов, поэтому в этом уроке я покажу вам, как сделать свой собственный ручной насос из ПВХ, который позволит вам делать все три.

Предупреждение

Электроинструменты, такие как настольная пила, могут привести к серьезным травмам. Перед началом работы требуется соответствующая подготовка и опыт. Результаты и заявления об этом насосе основаны исключительно на моем личном опыте использования насоса, показанного в видео. Индивидуальные результаты могут отличаться. Насос имеет простую конструкцию и не предназначен и не заявлен для использования в тяжелых условиях эксплуатации или при относительно высоких давлениях. Вы используете этот контент на свой страх и риск.

Необходимое условие

Обязательным условием для изготовления насоса будет 2 самодельных обратных клапана. Вы можете узнать, как сделать эти дешевые обратные клапаны из ПВХ, в следующем видео или в моем предыдущем руководстве здесь, на WonderHowTo.

Материалы

Я подумал, что было бы неплохо построить простой насос, в основном для учебных целей и будущих проектов, и хотел сделать это из недорогих материалов.

В отношении поршня и камеры насоса меня вдохновила фотография, которую я увидел в поиске изображений в Google, сделанную кем-то, кто использовал трубы размером 1¼ дюйма и 1 дюйм, и он упомянул, что вырезал канавки для уплотнительных колец на столе. пила. Это была новая идея для меня, и она вдохновила меня собрать это вместе.

Материалы, которые я использовал, подробно показаны на картинке.

Как собрать ручной насос из ПВХ

Здесь видно, что 1-дюймовая труба плотно прилегает к 1-1/4-дюймовой трубе из ПВХ. Есть только небольшой зазор, но на самом деле нам нужно, чтобы он был герметичным, чтобы сделать правильный поршень. Лучший известный мне способ сделать герметичное уплотнение — это использовать резиновые уплотнительные кольца.

Чтобы вырезать канавки для колец, я использовал настольную пилу и отрегулировал лезвие, удерживая трубу на столе и опуская лезвие до тех пор, пока не увидел, что оно прорезает пластик только наполовину. Цель состоит в том, чтобы сделать хорошую канавку для уплотнительного кольца, но не слишком сильно нарушать структурную целостность трубы из ПВХ.

Прорезал 2 паза для избыточности. Один на отметке 1″, а другой на отметке 2″.

Я использовал несколько деревянных распорок, чтобы зафиксировать трубу, и сделал надрезы, удерживая трубу одной рукой на лезвии, а другой рукой медленно вращая трубу. Конечно, безопасность и осторожность являются главными приоритетами при работе с электроинструментами и открытыми режущими лезвиями.

Изображения с сайта wonderhowto.com

Уплотнительные кольца идеально встали на место.

Изображение с сайта Wonderhowto.com

Этот конец трубы также необходимо закрыть колпачком для герметичности.

Изображение с сайта Wonderhowto.com

По картинке не скажешь, но я приклеил прочную торцевую заглушку. На схеме я сказал, что это 1-дюймовая заглушка, но на самом деле это была ¾-дюймовая заглушка, которую я отшлифовал, чтобы она подошла к концу 1-дюймовой трубы.

Теперь этот конец трубы полностью загерметизирован. поршень, нам нужно немного поработать над внешней трубой.

Я взял скользящую крышку 1¼ дюйма и сверлом Форстнера 1-3/8 дюйма просверлил отверстие в центре.

Уплотнительное кольцо было добавлено внутрь крышки вокруг отверстия и отложено на минуту.

Чтобы вставить поршень, необходимо смазать уплотнительные кольца, иначе они повредятся из-за трения о внутренние стенки трубы. Я использовал вазелин, но некоторые люди предположили, что вазелин со временем съест уплотнительные кольца, и что лучше использовать силиконовую смазку.

К нижней части трубы 1¼ дюйма я приклеил муфту, переходную втулку ¾ дюйма, короткий стояк и тройник с резьбой.

При смазанных 2 уплотнительных кольцах поршень должен плотно входить в большую трубу.

Модифицированный скользящий колпачок теперь можно приклеить сверху, и, когда поршень опущен вниз, из верхней части должна торчать только пара дюймов трубы.

Я решил покрасить фитинги в черный цвет, а трубу в синий, просто для контраста.

Рукоятка изготовлена ​​из двух кусков ПВХ-трубы размером 4½” x 1″, вырезанных из обрезков поршня.

Все склеено вместе, как показано на рисунке, и когда рукоятка готова, она приклеивается к паре дюймов поршневой трубы, торчащей из камеры гидравлического поршня.

Это завершает поршень, а добавление 2 обратных клапанов к резьбовому тройнику в нижней части завершает работу насоса!

Примечание. Убедитесь, что ваши обратные клапаны направлены правильно. 🙂

Поскольку обратные клапаны имеют резьбу, их можно перемещать, заменять или размещать множеством творческих способов. Использование дополнительных труб и фитингов из ПВХ открывает множество различных возможностей. Воображение является ограничением.

Использование вашего нового ручного насоса

При использовании вертикального насоса я мог перекачивать около 3 галлонов в минуту.

Этот насос перекачивал чуть более 2 чашек воды за цикл.

Вы можете попробовать превратить его в насос для вертикального перемещения воды или использовать его ногами, чтобы получить больше похожего на трюмный насос подхода.

При горизонтальном подходе я мог двигаться со скоростью более 5 галлонов в минуту, потому что мог вложить в него свой вес и двигаться быстрее.

Насос был сделан для перекачивания воды, но он оказался чрезвычайно эффективным для сжатия воздуха, а также для создания вакуума.

Насос имеет сторону всасывания и сторону нагнетания. Если вы подключаетесь к воздухозаборнику, вы создаете вакуум.

Я надул воздушный шар и прикрепил его к всасывающей стороне, и с каждым движением он становился все меньше и меньше, пока его не засосало внутрь трубки.

Я попытался заблокировать клапаны с обеих сторон, и когда я потянул поршень назад, я столкнулся с сильным вакуумом в камере, который со значительной силой втянул поршень обратно внутрь, когда я его отпустил.

Поскольку поршень физически ни к чему не прикреплен, ручка может вращаться на 360 градусов.

Если вам нужно почистить поршень или добавить еще немного смазки, вы можете вытащить всю ручку, как поршень увеличенного размера. Он возвращается так же, как вышел.

Я планирую использовать эту конструкцию поршня в будущих проектах, требующих пневматических и гидравлических поршней.

В моих испытаниях клапаны отлично работают с воздухом и водой. У меня не было никаких датчиков для проверки силы вакуума, поэтому я не могу сказать, насколько сильным будет вакуум, но он определенно создает его.

Несмотря на то, что для создания этого насоса использовались специальные инструменты (настольная пила и сверло), я полагаю, что приложив немного изобретательности, насос можно было бы сделать так же эффективно и без них, что делает его простой и повторяемой конструкцией.

Если вы еще не видели видео, посмотрите его здесь, и если вам понравился этот проект, возможно, вам понравятся и другие мои. Проверьте их здесь, на WonderHowTo или на thekingofrandom.com.

Обеспечьте безопасность подключения без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех ваших устройств, совершив разовую покупку в новом магазине гаджетов, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Купить сейчас (скидка 80%) >

Другие выгодные предложения:

• Скидка 41% на домашний анализатор Wi-Fi
• Скидка 98% на набор для обучения программированию учебный лагерь
• 59Скидка % на редактор фонового видео XSplit VCam

5 комментариев

• Горячий
• Последние

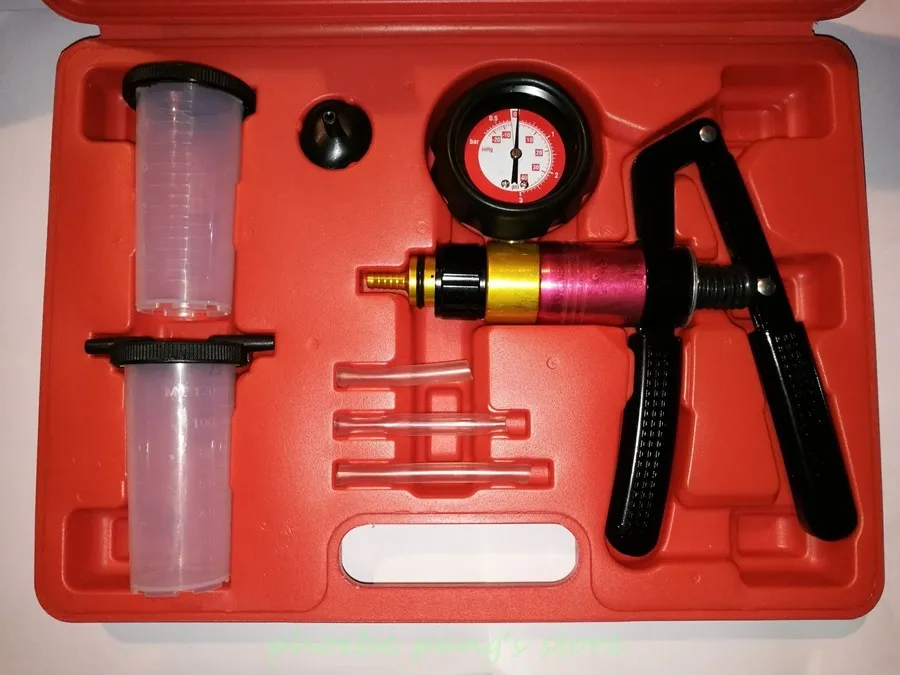

Ручной вакуумный насос?

Джуниор
Группа: Форумчане Сообщений: 73, Посещения: 473	Я искал более дешевые способы вливания смолы без необходимости тратиться на дорогой вакуумный насос. Подойдет ли ручной насос?: https://www.ebay.co.uk/itm/Engine-Oil-Brake-Fluid-Extractor-Removal-9L-Sump-Transfer-Vacuum-Hand-Pump /172659264201?epid=2164769182&hash=item28334b4ac9:g:I5MAAOSwBt5ZD-Xf Некоторые производители радиоуправляемых самолетов используют такие комплекты для прокачки ручного тормоза: https://www.ebay.co.uk/itm/HAND-VACUUM -НАСОС-ПОДДЕРЖИВАНИЕ-ТОРМОЗА-ПРОКАЧКА-ТЕСТЕР-КОМПЛЕКТ-ПРОКАЧКА-АВТОМОБИЛЯ-МОТОЦИКЛ-ПРОКАЧКА-КОМПЛЕКТ/391718817400?epid=595953556&hash=item5b3442ce78:g:c48AAOSwB-1YuE1W
	Отвечать Нравиться 0
МаркМК
Группа: Форумчане Сообщений: 337, Посещений: 1,9 тыс.	Интересная идея Такое ощущение, что оборудование для проверки тормозов могло бы предложить лучшие фитинги и т. д. для получения хорошего уплотнения, но, я предполагаю, что для удаления воздуха потребуется целая вечность, кроме небольшой формы. Я бы подумал, что внутренний объем тормозной системы будет очень маленьким. Я не уверен, что система перекачки жидкости обеспечит необходимую воздухонепроницаемость, чтобы ее можно было рассматривать. Вы можете проводить инфузию частей тела без постоянной работы насоса во время инфузии, но вы можете получить пустоты и признаки наличия воздуха внутри детали после отверждения. Несколько раз я не открывал клапан на помпе, когда начинал инфузию, и хотя часть заваривалась нормально, было очевидно, что обычной дегазации смолы во время процесса не произошло, что оставило далеко не идеальный конечный результат. Тем не менее, это было на удивление хорошо, учитывая. Другим вариантом, который следует рассмотреть, могут быть вакуумные пакеты, используемые для хранения одежды и одеял. Их убирают с помощью пылесоса, они довольно дешевы и широко доступны на e-Bay. Немного рискованно, если вы изо всех сил пытаетесь получить идеальное закрытие пакета, но если ваша предполагаемая часть является одноразовой, и вы готовы пойти на пробы и ошибки и вероятность далеко не идеальных косметических результатов, тогда, возможно, стоит назад? Также может быть более продуктивным подумать о влажной укладке вашей детали, а затем просто использовать альтернативный метод, выбранный для вакуумного мешка. По крайней мере, вы можете получить небольшую выгоду от улучшенной консолидации. Мне, например, было бы интересно посмотреть, каких результатов можно добиться, используя какой бы метод вы ни пробовали. Отредактировано 5 лет назад МаркМК
	Отвечать Нравиться 0
Окмонт
Группа: Форумчане Сообщений: 550, Посещения: 27K	Я настоятельно рекомендую купить дешевый пластинчато-роторный насос. Два варианта, которые вы указали, по крайней мере, на мой взгляд, не подходят для вакуумной инфузии. Первый не показывает достижимое конечное давление (но конструкция выглядит так, будто оно может быть около 800 мбар (как у пылесоса)). А второй элемент достигает только около 200 мбар. Для инфузии вы ищете «настоящий вакуум», а не «небольшое пониженное давление». Речь идет об абсолютном давлении не менее 10 мбар. Это примерно 1/100 атмосферного давления. Другой момент заключается в том, что ваш объемный расход не будет достаточно высоким, чтобы обнаружить какие-либо утечки в вашем мешке, так как малейшая утечка пропустит больше воздуха, чем вы могли бы откачать. И делать что-либо с утечками может быть сложно во время откачки. Самые дешевые новые пластинчато-роторные насосы стоят 80£. Если вы переходите на вакуумную инфузию, определенно стоит сэкономить месяц ради дополнительных денег.
	Отвечать Нравиться 1
Джуниор
Группа: Форумчане Сообщений: 73, Посещения: 473	Спасибо за комментарии, ребята. Я думаю, это потому, что то, что я хочу сделать, будет разовым, поэтому раскошелиться на все оборудование кажется дорогим. Мне трудно найти подержанное оборудование, похоже, его не так много. Я пробовал использовать вакуумные пакеты для одежды, но они очень легко рвутся и продолжают протекать.
	Отвечать Нравиться 0
Окмонт
Группа: Форумчане Сообщений: 550, Посещения: 27K	Вливание, очевидно, не идеальный метод для разовых проектов. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
