Вакуумный выключатель BB TEL

Вакуумный выключатель BB/TEL ISM15 LD 1 предназначен для использования в КРУ внутренней и наружной установки трехфазных электрических сетей с уровнем напряжения до 10 кВ и различными режимами работы нейтрали. Его простая конструкция обеспечивает надежность работы и большой коммутационный ресурс. Работа выключателя возможна в любом пространственном положении.

Конструктивные особенности

Используемый механизм удержания подвижного контакта «магнитная защелка» надежно удерживает контакты выключателя в замкнутом положении вплоть до подачи команды на отключение. В ней используется постоянный кольцевой магнит, надежно фиксирующий подвижный контакт в прижатом положении бесконечно долго. Такой механизм позволяет снизить потребление выключателем электрической мощности и отказаться от использования изнашиваемых элементов в его приводе. Это улучшает эксплуатационно-технические характеристики выключателя, увеличивает его надежность и упрощает проведение коммутации.

Торцевые части контактов вакуумного выключателя BB/TEL ISM15 LD 1 покрыты пластинами из металлокерамики, что обеспечивает их повышенную износостойкость. Механизм поджатия подвижного контакта создаёт необходимое давление при сжатии контактов в дугогасящей камере, компенсируя их износ.

Управление блок-контактами для вспомогательных цепей выполняется с помощью магнита, который расположен на валу привода.

При отсутствии оперативного питания предусмотрен унитарный блок автономного отключения, а также кнопка для ручного отключения выключателя.

Корпус полюса изготовлен из поликарбоната, надежно защищающего элементы конструкции от различных повреждений. Для ограничения перенапряжений при коммутациях малых индуктивных токов возможна установка на полюса выключателя ограничителей перенапряжения.

Преимущества

Вакуум, как дугогасящая среда выключателя, за чрезвычайно малое время обеспечивает уход паров металла из промежутка между расходящимися контактами, и препятствуют образованию новых испарений.

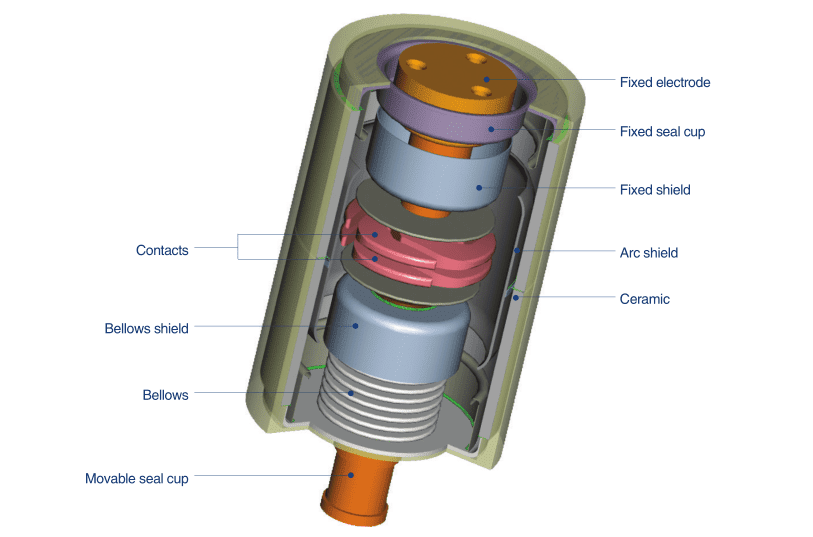

Сильфон, сохраняющий герметичность камеры, имеет сварную конструкцию, что снижает вероятность образования трещин на его поверхности и улучшает эксплуатационные качества этого узла. Сама камера, после выдержки в вакуумной печи, имеет низкий уровень остаточного давления и улучшенные физические свойства.

Скорость подвижного контакта оптимальна для надежной коммутации, что позволяет исключить дребезг контактов при их соединении. Также снижается вероятность пробоя вакуумного промежутка еще до непосредственного момента замыкания контактов.

Управления выключателем BB/TEL ISM15 LD 1 возможно по сетям как постоянного, так и переменного тока.

Благодаря примененным конструктивным решениям отсутствует необходимость ремонта устройства во время всего срока эксплуатации. После окончания гарантийного срока периодические проверки выключателя допускается проводить не чаще, чем одни раз в пять лет.

Вакуумные выключатели серии BB/TEL | Продукция

ПараметрНоминальный ток отключения (кА)/номинальный ток (А)
12,5/630;
20/630;
20/1000
20/160025/2000 **
31,5/2000 **
Номинальное напряжение, кВ 10
Номинальный ток, А 630; 1000 1600 2000
Номинальный ток отключения, кА 12,5; 20 20 25; 31,5
Ток электродинамической стойкости, кА (амплитудное значение) 32; 51 51 63; 80
Ток термической стойкости, 3 сек., кА 12,5; 20 20 25; 31,5
Номинальный ток отключения одиночной конденсаторной батареи, А 800
Испытательное напряжение промышленной частоты, кB 42
Механический ресурс, операций В-0, не менее 50000 (150000 * ) 30000 30000
Коммутационный ресурс, не менее
– циклов В-0 при номинальном токе
50000 (150000 * )
30000 30000
– отключений при номинальном токе отключения 100
Собственное время включения, мс, не более 55
Собственное время отключения, мс, не более 15
Полное время отключения, мс, не более 25
Цикл АПВ
0-0,3с-ВО-15с-ВО-180с-ВО
Номинальное сопротивление главных контактов, мкОм, не более 60; 40 30 30
Максимальная температура окружающей среды, °С +55
Минимальная температура окружающей среды, °С -40
Класс изоляции по МЭК 932 2
Группа стойкости к механическим внешним воздействующим факторам по ГОСТ17516.1 M6 M7 M7
Максимальная высота над уровнем моря, м 1000
Масса, кг
– BB/TEL 10 (с межосевым расстоянием 200 мм) 35 51 51
– BB/TEL 10 (с межосевым расстоянием 250 мм) 37 53 53
Тип применяемого блока управления BU/TEL-220-05A
БУTEL-100/220-12-ХХ
БУTEL-24/60-12-ХХ
БУ/TEL-100/220-21-00
БУTEL-100/220-12-ХХ
БУTEL-24/60-12-ХХ
БУ/TEL-100/220-21-00
Выключатель вакуумный трехфазный ВВ/TEL (Часть 1) / Публикации / Energoboard.ru Разместить публикацию Мои публикации Написать
24 ноября 2011 в 14:00

Выключатель вакуумный трехфазный ВВ/TEL (Часть 1)

Одним из лидеров в производстве вакуумной коммутационной техники является предприятие “Таврида Электрик” (г. Москва). Продукция предприятия выпускается под общей маркой TEL. Выключатели вакуумные серии BB/TEL предназначены для коммутации электрических цепей с изолированной нейтралью при нормальных и аварийных режимах работы в сетях переменного тока частоты 50 Гц с номинальным напряжением 6—10 кВ.





Вакуумные выключатели серии BB/TEL — это коммутационные аппараты нового поколения, в основе принципа действия которых лежит гашение возникающей при размыкании контактов электрической дуги в глубоком вакууме, а фиксация контактов вакуумных дугогасительных камер (ВДК) в замкнутом положении осуществляется за счет остаточной индукции приводных электромагнитов (“магнитная защелка”).

Отличительная особенность конструкции вакуумных выключателей серии BB/TEL по сравнению с традиционными коммутационными аппаратами заключается в использовании принципа соосности электромагнита камеры в каждом полюсе выключателя, которые механически соединены между собой общим валом.

Оригинальность конструкции выключателей BB/TEL позволила достичь следующих преимуществ по сравнению с другими коммутационными аппаратами:

  • высокий механический и коммутационный ресурс;
  • малые габариты и вес;
  • небольшое потребление энергии по цепям управления;
  • возможность управления по цепям постоянного, выпрямленного и переменного оперативного тока;
  • простота встраивания в различные типы КРУ и КСО и удобство организации необходимых блокировок;
  • отсутствие необходимости ремонта в течение всего срока службы;
  • доступная цена.

Принцип фиксации контактов ВДК в замкнутом положении с применением магнитной защелки в настоящее время активно используется в новых конструкциях вакуумных выключателей ряда различных фирм (GEC Alsthom, Whipp & Bourne, Cooper), однако “Таврида Электрик” является первым предприятием-изготовителем, открывшим дорогу вакуумным выключателям с магнитной защелкой к массовому потребителю (оригинальность выключателей BB/TEL защищена патентом Российской Федерации № 2020631).

Благодаря своим преимуществам вакуумные выключатели BB/TEL широко применяются во вновь разрабатываемых комплектных распределительных устройствах (КРУ, КСО, КРН), а также для реконструкции ячеек КРУ, находящихся в эксплуатации и имеющих в своем составе на момент реконструкции выключатели других конструкций, которые устарели морально и физически.

Устройство и работа выключателя ВВ/TEL

Выключатель вакуумный серии BB/TEL состоит из трех полюсов, установленных на общем основании. Все три полюса имеют одинаковую конструкцию, изображенную на рис. 1 .



Выключатель вакуумный трехфазный ВВ/TEL (Часть 1)

Привод вакуумного выключателя серии BB/TEL состоит из электромагнитов (по одному на каждую фазу), электрически соединенных между собой параллельно, и блока управления БУ.

Механически якори 7 приводных выключателей соединены между собой общим валом 10, который в процессе включения и отключения поворачивается вокруг своей продольной оси, и обеспечивает выполнение следующих функций:

  • управление указателем положении выключателя “ВКЛ — ОТКЛ”;
  • ручное отключение выключателя при аварийных ситуациях;
  • управление контактами для внешних вспомогательных цепей с помощью постоянного магнита;
  • предотвращение срабатывания выключателя в неполно-фазном режиме.

Включение выключателя

Исходное разомкнутое состояние контактов 1, 3 вакуумной дугогасительной камеры выключателя обеспечивается за счет воздействия на подвижный контакт 3 отключающей пружины 8 через тяговый изолятор 4. При подаче сигнала “ВКЛ” блок управления выключателя формирует импульс напряжения положительной полярности, который прикладывается к катушкам 9 электромагнитов. При этом в зазоре магнитной системы появляется электромагнитная сила притяжения, по мере своего возрастания преодолевающая усилие пружин отключения 8 и поджатия 5, в результате чего под действием разницы указанных сил якорь электромагнита 7 вместе с тяговыми изоляторами 4 и 2 в момент времени 1 начинают движение в направлении неподвижного контакта 1, сжимая при этом пружину отключения 8.

После замыкания основных контактов (момент времени 2 на осциллограммах) якорь электромагнита продолжает двигаться вверх, дополнительно сжимая пружину поджатия 5. Движение якоря продолжается до тех пор, пока рабочий зазор в магнитной системе электромагнита не станет равным нулю (момент времени 2а на осциллограммах). Далее кольцевой магнит 6 продолжает запасать магнитную энергию, необходимую для удержания выключателя во включенном положении, а катушка 9 по достижении момента времени 3 начинает обесточиваться, после чего привод оказывается подготовленным к операции отключения. Таким образом, выключатель становится на магнитную защелку, т.е. энергия управления для удержания контактов 1 и 3 в замкнутом положении не потребляется.

В процессе включения выключателя пластина 11, входящая в прорезь вала 10, поворачивает этот вал, перемещая установленный на нем постоянный магнит 12 и обеспечивая срабатывание герконов 13, коммутирующих внешние вспомогательные цепи.

Отключение выключателя

При подаче сигнала “ОТКЛ” блок управления формирует импульс тока, который имеет противоположное направление по отношению к току включения и меньшее амплитудное значение (интервал времени 4 — 5 на осциллограммах). Магнит 6 при этом размагничивается, привод снимается с магнитной защелки, и под действием энергии, накопленной в пружинах отключения 8 и поджатия 5 якорь 7 перемещается вниз, в процессе движения ударяя по тяговому изолятору 4, связанному с подвижным контактом 3. Контакты 1 и 3 размыкаются (момент времени 5 на осциллограммах), и выключатель отключает нагрузку.

Ручное отключение выключателя

Ручное оперативное отключение выключателя осуществляется путем механического воздействия на кнопку ручного отключения, которая в свою очередь через толкатель, шарнирно связанный с валом 10 выключателя, воздействует через этот вал на якоря 7 электромагнитов привода. При этом разрывается магнитная система привода, ее магнитная энергия уменьшается, после чего механической энергии пружины отключения 8 оказывается достаточно для размыкания контактов 1 и 3 выключателя.

Кнопка ручного отключения одновременно выполняет функцию указателя положения выключателя “ВКЛ — ОТКЛ”.

Ручное включение выключателя не предусмотрено. Для первого включения выключателя, когда на подстанции отсутствует питание цепей оперативного тока, разработан способ включения выключателя электрическим путем от автономного источника питания.

Конструктивные исполнения выключателя ВВ/TEL

В настоящее время выпускаются выключатели двух основных конструктивных исполнений:

  • конструктивное исполнение с межполюсным расстоянием 200 мм;
  • конструктивное исполнение с межполюсным расстоянием 250 мм.

Выключатели конструктивного исполнения с межполюсным расстоянием 200 мм предназначены преимущественно для замены в ячейках КРУ выключателей типов ВМР-10, ВМПЭ-10, ВМПП-10, ВК-10, ВКЭ-10 и других, а также для применения во вновь разрабатываемых ячейках КРУ.

Выключатели данного конструктивного исполнения выпускаются двух модификаций:

  • с выводом толкателя кнопки ручного отключения в сторону силовых токосъемников;
  • с выводом толкателя кнопки ручного отключения в сторону, противоположную силовым токосъемникам.

Выключатели конструктивного исполнения с межполюсным расстоянием 250 мм предназначены преимущественно для замены в камерах КСО и КРН выключателей типа ВМГ-133 и других, а также для применения во вновь разрабатываемых камерах КСО и КРН.

Техническая характеристика выключателей серии BB/TEL

Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ. 12
Номинальный ток, А. 630, 1000
Номинальный ток отключения, кА 1 2,5 20
Сквозной ток короткого замыкания, наибольший пик, кА 32 52
Нормированное процентное содержание апериодической составляющей, %, не более.. 40 40
Время отключения полное, мс, не более. 25 25
Время отключения собственное, мс, не более. 15 15
Время включения собственное, мс, не более. 70 70
Ресурс по коммутационной стойкости при отключении:
номинального тока, операций “ВО”
50 000 50 000
(60 — 100) % от номинального тока отключения, операций 1 00 100
Ресурс по механической стойкости, операций “ВО”. 50 000 50 000
Номинальное напряжение электромагнитов управления, В 220 220
Диапазон напряжений электромагнитов при включении,
% от номинального значения..
85—110 85— 11 0
Диапазон напряжений электромагнитов при отключении, % от номинального значения 65— 1 20 65— 1 20
Наибольший ток электромагнитов управления при номинальном напряжении, А 10 10
Срок службы до списания, лет 25 25
Масса, кг:
исполнение с межполюсным расстоянием 200 мм 32 32
исполнение с межполюсным расстоянием 250 мм 35,5 35,5



Условия эксплуатации выключателей

Вакуумные выключатели серии BB/TEL предназначены для эксплуатации в следующих условиях.

Климатическое исполнение и категория размещения У2 по ГОСТ 15150—69, при этом:

  • наибольшая высота над уровнем моря — до 1000 м;
  • верхнее рабочее значение температуры окружающего воздуха не должно превышать плюс 55 °С, эффективное значение температуры окружающего воздуха — плюс 40 °С;
  • нижнее рабочее значение температуры окружающего воздуха — минус 40 °С;
  • верхнее значение относительной влажности воздуха 1 00 % при температуре плюс 25 °С;
  • окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры выключателя;
  • рабочее положение выключателей в пространстве — любое.

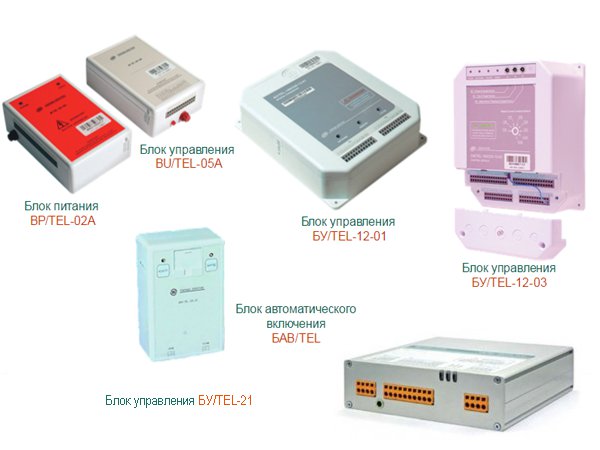

Устройства управления вакуумными выключателями BB/TEL

Устройства управления вакуумными выключателями серии TEL являются неотъемлемой частью привода этих выключателей, хотя конструктивно они выполняются в виде отдельных модулей и могут быть установлены как в релейном отсеке шкафов КРУ, так и на выкатных элементах этих шкафов.

Устройства управления серии TEL обеспечивают функционирование вакуумных выключателей BB/TEL при управлении ими от любого источника постоянного, выпрямленного или переменного оперативного тока.

В настоящее время выпускаются следующие виды устройств управления:

  • блок управления BU/TEL-220-05;
  • блок управления BU/TEL-220-02.

Для адаптации блоков управления типа BU/TEL-01-220-05 к различным источникам оперативного питания и различным схемам вторичных соединений шкафов КРУ разработаны и выпускаются следующие дополнительные виды устройств управления:

  • блок управления и размножения сигналов PR/TEL-01; блок управления и размножения сигналов PR/TEL-03; блок питания ВР/TEL-01-220-02-У2; фильтр O/TEL-220-01; фильтр O/TEL-220-02;
  • блок автономного включения BU/TEL-220-02.

Выбор необходимых устройств управления для организации вторичных цепей модернизируемых КРУ определяется видом источника оперативного питания (аккумуляторная батарея, БПНС, БПТ, УПНС и др.), а также схемой цепей защит и управления этих КРУ. Выбор устройств управления для вновь разрабатываемых КРУ осуществляется на стадии их проектирования.

Предприятием “Таврида Электрик” разработан ряд схем подключения выключателя BB/TEL и устройств управления ко вторичным цепям шкафов различных КРУ.

В настоящее время разработан проект привода БУ/TEL-220-10У2, который совмещает в себе функции всех перечисленных устройств управления и является функционально взаимозаменяемым с большинством приводов других выключателей.

4 июня 2012 в 11:00 118186

12 июля 2011 в 08:56 25981

28 ноября 2011 в 10:00 13821

14 ноября 2012 в 10:00 12638

21 июля 2011 в 10:00 11712

29 февраля 2012 в 10:00 10564

25 декабря 2012 в 10:00 10515

24 мая 2017 в 10:00 9700

16 августа 2012 в 16:00 9516

27 февраля 2013 в 10:00 8377

Вакуумный выключатель BB/TEL ISM15_Shell заказать в Москве от производителя по выгодной цене

Вакуумный выключатель BB/TEL ISM15 Shell повышенной коммутационной стойкости используется в стационарных камерах (КСО) и комплектных распределительных устройствах (КРУ) трехфазных электрических сетей с напряжением до 10 кВ и различными режимами работы нейтрали. При его работе используется метод быстрого гашения электрической дуги, образовавшийся при расхождении контактов, в непроницаемость среде – вакууме. Электрическая непроницаемость дугогасящий среды гарантированно обеспечивает разрыв цепи при расхождении контактов выключателя более чем на 1 мм.
Вакуумный выключатель BB/TEL ISM15 Shell экологичен и удовлетворяет всем требованиям безопасности. Исключены какие-либо утечки или вредные выбросы.

Устройство полюсов

Полюса выполнены из изоляционного материала большой прочности – мензалита. Их кинематическая система не содержит никаких шарнирных или рычажных звеньев, что упрощает и удешевляет конструкцию, повышает надежность выключателя в целом, снижается плотность его отказов. Одновременно исключается необходимость постоянной регулировки и ремонтных работ в течение всего срока службы устройства, что снижает эксплуатационные расходы.

Параллельное расположение катушек полюсов, а также общий синхронизирующий вал обеспечивает одновременную коммутацию всех фаз сети, что обеспечивает правильную работу различного оборудования.

Дугогасящая камера

Вакуумный выключатель BB/TEL ISM15 Shell имеет компактную вакуумную дугогасительную камеру четвертого поколения, с большой эксплуатационной надежностью, сниженным переходным сопротивлением и высокой стойкостью. Она не требует периодического пополнения среды и обслуживания. Это позволяет увеличить периодичность ревизий и ремонтов выключателя, а значит сократить расходы на обслуживание.
Контакты, благодаря свой форме, удерживают дугу в диффузном состоянии, при котором она наиболее безопасна для элементов камеры.

Другие элементы конструкции

Конструкция тягового изолятора, передающего усилие привода на контакт, обуславливает его повышенную электрическую прочность, что позволило уменьшить габариты изолятора и всей конструкции.
Магнитная система привода имеет два воздушных разрыва, что обеспечивает необходимое усилие поджатия контактов и хорошие электрические характеристики устройства.
Имеющийся индикатор текущего положения контактов предназначен для визуального контроля за текущим положением частей выключателя.
Модуль управления, выполненный в виде отдельного блока, может устанавливаться отдельно от выключателя, например в релейном отсеке распределительного устройства или на панели стационарной камеры. Он позволяет проводить коммутации от различных источников тока, а также блокирует повторные команды на включение.

Ручное управление

При отсутствии питания на оперативных шинах выключатель можно отключить в ручном режиме. Для включения используется ручной генератор, подключаемый к модулю управления.

Особенности контроля вакуумных выключателей типа BB/TEL / Статьи и обзоры / Элек.ру

Высоковольтные выключатели типа ВВ/TEL предназначены для эксплуатации в ячейках КРУ внутренней и наружной установки, а также в камерах КСО, как при новом строительстве, так и при замене масляных выключателей прошлых лет выпуска.

По сравнению с традиционными масляными, вакуумными или элегазовыми выключателями, вакуумные высоковольтные выключатели типа BB/TEL состоят из двух основных функциональных модулей: коммутационного модуля и блока управления.

Коммутационный модуль ISM15_Shell_1 Коммутационный модуль ISM15_LD Блоки управления БУ/TEL

Блоки управления выполняют следующие функции:

  • местное и дистанционное управление, в том числе от низковольтного вспомогательного источника питания;
  • стандартный цикл управления вакуумным выключателем «О» — 0,3 с — «ВО» — 15 с — «ВО» по ГОСТ 687-78;
  • блокировку от повторного включения; питание от токовых цепей при отсутствии напряжения питания;
  • возможность отключения выключателя в течении 20 с после исчезновения напряжения оперативного питания.

Для вакуумных выключателей согласно ГОСТ 687-78 необходимо проводить контроль таких параметров, как:

  • Собственное время включения выключателя — интервал времени между моментом подачи команды на включение выключателя, находящегося в отключенном положении, и моментом, когда контакты коммутационного модуля соприкоснутся во всех полюсах.
  • Собственное время отключения выключателя — интервал времени от момента подачи команды на отключение выключателя, до момента прекращения соприкосновения (размыкания) главных контактов коммутационного модуля.
  • Разновременность замыкания контактов коммутационного модуля — разность времен соприкосновения главных контактов коммутационного модуля.
  • Разновременность размыкания контактов коммутационного модуля — разность времен размыкания главных контактов коммутационного модуля.

В июне 2016 г. в рамках совместной работы специалисты компаний ООО «СКБ ЭП» и ЗАО «ГК «Таврида Электрик» (производитель вакуумных выключателей ВВ/TEL) провели испытания по контролю параметров быстродействия выключателей типа ВВ/TEL прибором ПКВ/М7.

Прибор контроля высоковольтных выключателей ПКВ/М7 предназначен для проверки технического состояния выключателей советского, российского и зарубежного производства (ABB, Areva, Siemens, Alstom и др.).

Обеспечивает контроль параметров скорости и хода масляных, вакуумных и элегазовых выключателей, а также регистрацию временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей. Позволяет проводить измерение токов и напряжений электромагнитов, больших токов соленоидов. Прибор хорошо зарекомендовал себя на рынке, о чем свидетельствует не малое количество положительных отзывов пользователей.



Контроль вакуумного выключателя типа BB/TEL
с коммутационным модулем ISM15_Shell_1 и блоком управления БУ/TEL-12-01A

Контроль проводился на вакуумном выключателе типа BB/TEL с коммутационным модулем ISM15_Shell_1 и блоком управления БУ/TEL-12-01A. Для измерения параметров срабатывания выключателя выбранного типа выключателя к прибору ПКВ/М7 (по дополнительному заказу) поставляется:

  • Резисторный делитель напряжения 35/12В для подключения к «сухим» контактам блока управления выключателем. Это новая разработка, которая была выпущена сравнительно недавно непосредственно для контроля временных характеристик вакуумных выключателей типа BB/TEL.
  • Кабель измерения напряжения каналом «Вход аналоговый» (СКБ026.19.00.000). Для измерения напряжений 0 ÷ 12В. Кабель необходим для подключения делителя напряжения к каналу аналого-цифрового преобразователя.

Делитель напряжения 35/12В

Кабель измерения напряжения
каналом «Вход аналоговый»

В результате проведенных измерений были получены следующие данные, которые представлены на графиках, взятых из программного обеспечения для ПК к прибору ПКВ/М7.

Параметры быстродействия коммутационного модуля
ISM15_Shell_1 вакуумного выключателя BB/TEL снятые прибором ПКВ/М7

Согласно техническим данным производителя выключателей BB/TEL, при контроле вакуумного выключателя с коммутационным модулем ISM15_Shell_1 и блоком управления БУ/TEL-12-01A, нормальными условиями эксплуатации считается:

  • Собственное время отключения — не более 23 мс. По данным прибора ПКВ/М7, время отключения составило ≈ 20,6 мс.
  • Собственное время включения — не более 40 мс. По данным прибора ПКВ/М7 время включения составило ≈ 39,6 мс.
  • Разновременность замыкания контактов — не более 4 мс. По данным ПКВ/М7 ≈ 1,2 мс.
  • Разновременность размыкания контактов — не более 3 мс. По данным ПКВ/М7 ≈ 0,4 мс.

Технические параметры разных коммутационных модулей по данным РЭ на вакуумные выключатели BB/TEL-10

Наименование параметра Значения параметров для различных коммутационных модулей
Серии коммутационных модулей ISM15_LD_1 ISM15_LD_2 ISM15_Shell_1 ISM15_Shell_2 ISM15_Shell_FT2
Номинальный ток, А 1000 1000 2000 1250 2000 2000
Собственное время отключения ВВ не более, мс:
при использовании BP-02A и BU-05A9090
при использовании БУ/TEL-12-01А30302323 23
при использовании БУ/TEL-12-02А, БУ/TEL-12-03А4545383838
при использовании БУ/TEL-21-00,2727202020
при использовании CM_1501_01(4), TER_CM_16_FT10
Собственное время включения ВВ не более, мс:
при использовании BP-02A и BU-05A100100
при использовании БУ/TEL-12-01А6060404040
при использовании БУ/TEL-12-02А, БУ/TEL-12-03А7575555555
при использовании БУ/TEL-21-00,4242323232
при использовании CM_1501_01(4), TER_CM_16_FT424232323222
Разновременность замыкания контактов не более, мс 4
Разновременность размыкания контактов не более, мс 3

В результате проведенных испытаний были получены результаты контроля высоковольтного выключателя типа BB/TEL с помощью прибора ПКВ/М7, а также были проведены опытные испытания по применению новой разработки для контроля параметров быстродействия на выключателях указанного типа.

По отзывам пользователей, ПКВ/М7 позволяет уменьшить ни только время обследования (процесс измерений занимает 5-10 минут) выключателя, но и количество совершаемых операций, необходимых для тестирования, поэтому производитель «СКБ ЭП» рекомендует проводить снятие временных характеристик вакуумных выключателей во время каждой проверки работоспособности и подготовки выключателя к работе.

ООО «СКБ ЭП»

Вакуумные выключатели BB/TEL 10-20/630 (1000) / Вакуумные выключатели / Каталог товаров

Вакуумные выключатели BB/TEL 10-20/630(1000)

Вакуумные выключатели BB/TEL – широко используються на мировом рынке электроэнергетики, яыляються инновацией в коммутационной аппаратуре. Прочно зарекомендовали себя у специалистов-энергетиков в надежности эксплуатации. Вакуумный выключатель BB/tel являються основным защитным элементом шкафа КРУ. Прямо предназначен для включения и отключения электрических цепей, для автоматического отключения поврежденных элементов при коротком замыкании. Обеспечивает дистанционно бесперебойную рабоу технологического процесса предприятия и бесопасность персонала.

Принцип действия

Работа вакуумных выключателей, независимо от номинала напряжения(6, 10, 35 кВ), подчиняется определенным принципам. Вся теория их использования строится вокруг явления возникновения дуги между размыкаемыми/замыкаемыми контактами. Причиной ее возникновения является ток коммутации, вызывающий процесс ионизации, испарения металла на контактных поверхностях. Пар закономерно образует плазму, являющуюся токопроводящим элементом. За счет зоны вакуума, куда происходит испарение, в момент, когда значение тока достигает отметки«0», дуга угасает, пар мгновенно конденсируется. Одновременно происходит восстановление напряжения на контактах вакуумных выключателей.

Преимущества вакуумных выключателей

  • Безопасность. Любой вакуумный коммутационный узел 6, 10 или 35 кВ намного легче аналогов для этого номинала напряжений. Это обеспечивает снижение динамических нагрузок, шума, мощности привода, что комплексно сказывается на безопасности эксплуатации;
  • Автономность. В отличие от масляных, вакуумные выключатели не требуют периодической компенсации уровня рабочей среды, снижая объемы работ по обслуживанию к минимуму;
  • Быстродействие. Малый ход контактной группы обеспечивает более быстрое срабатывание, а значит, меньший износ узлов.

Для замены изношенного оборудования и повышения качества эксплуатации ячеек КРУ на местах совместно с выключателем может поставляться комплект необходимых узлов и деталей, обеспечивающих легкую установку ВВ/TEL на выкатных элементах.



По вопросам заказа и приобретения продукции

звоните тел:  8(351) 233-44-66, 8-919-119-50-50;

пишите e-mail:  [email protected]

Вакуумный выключатель

(VCB) – принцип, конструкция и работа

Что такое VCB?

VCB обозначает вакуумный выключатель. В вакуумных выключателях вакуум используется в качестве дугогасящей среды. Vacuum Circuit Breaker ZN28A 12 773 Vacuum Circuit Breaker ZN28A 12 773

Вакуум предлагает самую высокую изоляционную прочность. Таким образом, он обладает гораздо лучшими характеристиками гашения дуги, чем любая другая среда (масло в масле CB, SF6 в выключателе SF6).

Например, когда контакты прерывателя размыкаются в вакууме, прерывание происходит при первом нулевом токе, при этом электрическая прочность между контактами накапливается со скоростью, в тысячи раз превышающей то, что достигается с другими типами выключателей.-5 торр), дуга образуется между контактами при ионизации паров металла контактов. Capture1 Capture1

Однако дуга быстро гаснет, потому что металлические пары, электроны и ионы, образующиеся во время дуги, быстро конденсируются на поверхностях контактов выключателя, что приводит к быстрому восстановлению диэлектрической прочности.

Характерной особенностью вакуума в качестве дугогасящей среды является то, что как только дуга создается в вакууме, она быстро гасится благодаря высокой скорости восстановления диэлектрической прочности в вакууме.

Конструкция вакуумного выключателя

Типичные детали вакуумного выключателя показаны на рисунке.

Состоит из неподвижного контакта, подвижного контакта и дугового экрана, установленных внутри вакуумной камеры (вакуумный прерыватель) . На данном рисунке это показано как изолирующий сосуд.

Подвижный элемент соединен с механизмом управления сильфоном из нержавеющей стали. Это обеспечивает постоянную герметизацию вакуумной камеры, чтобы исключить возможность утечки.

Детали вакуумного выключателя среднего напряжения

В качестве внешнего изоляционного корпуса используется стеклянный или керамический сосуд.

Дуговой экран предотвращает ухудшение внутренней диэлектрической прочности, предотвращая попадание металлических паров на внутреннюю поверхность наружного изолирующего покрытия.

Construction of Vacuum Circuit Breaker Construction of Vacuum Circuit Breaker Конструкция вакуумного выключателя (внешний и внутренний вид)

Вакуумный прерыватель

Прерывание дуги в вакуумном выключателе осуществляется вакуумными прерывателями .

В принципе, вакуумный прерыватель имеет в центре стальную дуговую камеру и симметрично расположенные керамические изоляторы.

См. Рисунки ниже, показывающие основные части типичного вакуумного прерывателя. Современные конструкции этого прерывателя имеют металлический экран, окружающий дугогасительные контакты.

Диаметры контактов и их стержней соответствуют диаметрам дуговой камеры и изоляторов. Подвижные контакты выполнены подвижными благодаря использованию металлических сильфонов.

Дуговая камера приварена к фланцу корпуса, который, в свою очередь, припаян к металлизированным керамическим изоляторам, таким образом, давая герметичный прерыватель. Давление вакуума обычно составляет 10 -6 бар.

Поперечное сечение вакуумного прерывателя

Контакты прерывателя, являющиеся ключевой деталью из медно-хромового (CuCr) материала со спиральной формой, имеют низкие характеристики износа контактов и выдерживают высокое напряжение.

Vacuum Interrupter Vacuum Interrupter внутри вакуумного прерывателя

Спиральные контакты создают дугу, возникающую между поверхностями контактов, вращаемую вокруг поверхности контакта под действием индуцированного магнитного поля, создаваемого спиральной контактной структурой.Это приводит к предотвращению локального нагрева, что приводит к повреждению и мгновенному прерыванию.

Работа вакуумного выключателя

Вакуумные выключатели используются для наружного применения в диапазоне от 22 кВ до 66 кВ. Даже с ограниченным рейтингом, скажем, от 60 до 100 МВА, они подходят для большинства применений в сельской местности.

Ниже описана работа вакуумных выключателей ,

  • . При работе выключателя подвижный контакт отделяется от неподвижного контакта, и между контактами возникает дуга.Производство дуги происходит из-за ионизации ионов металлов и очень сильно зависит от материала контактов.
Tulip contacts of Vacuum Circuit Breaker Tulip contacts of Vacuum Circuit Breaker Тюльпановые контакты вакуумного выключателя

Применение вакуумного выключателя

В настоящее время вакуумные выключатели применяются не только в системах среднего напряжения, но и в подстанциях высокого напряжения или в системах передачи.

Это из-за чрезвычайно выгодных характеристик VCB, таких как высокая способность прерывания, длительный срок эксплуатации, безопасность и высокая экономичность.

Основываясь на применении этих высших характеристик, многие многообещающие новые продукты постоянно разрабатываются до сих пор и с настоящего момента.

В последние годы вакуумные выключатели получили широкое развитие и используются в различных областях, которые обсуждаются в этом разделе.

1. Применение высокого напряжения

После Киотского протокола в 1997 году газ SF6 считается одним из основных газов глобального потепления.

С тех пор вакуумный выключатель стал наиболее вероятным кандидатом в потенциальное оборудование для замены газовых выключателей SF6.

Поскольку он может прерывать ток в вакууме, не производя никакого особого вредного газа для окружающей среды, и он также состоит из обычной керамики или стекла, а также металлических компонентов, вакуумный автоматический выключатель считается более желательным автоматическим выключателем, чем SF6. один.

Следовательно, желателен прирост его прикладного напряжения к более высокому, чтобы заменить автоматические выключатели типа SF6.

2. Автоматический выключатель постоянного тока для других применений

VCB считается подходящим для прерывания постоянного тока, потому что VCB может прерывать при очень высоких условиях di / dt-dv / dt и после наложения высокочастотного тока на DC ток, он может очень легко прервать постоянный ток.

Это означает, что вакуумный прерыватель прост в эксплуатации в условиях очень высокой частоты, и в результате мы можем разработать автоматический выключатель постоянного тока очень маленьких размеров.

.
Что такое вакуумный выключатель? Конструкция, работа, преимущества, недостатки и применение вакуумного выключателя

Выключатель, который использовал вакуум в качестве дугогасительной среды, называется вакуумным выключателем. В этом автоматическом выключателе неподвижный и подвижный контакт заключен в герметичный вакуумный прерыватель. Дуга погасла, поскольку контакты разделены в высоком вакууме. Он в основном используется для среднего напряжения в диапазоне от 11 кВ до 33 кВ.

Вакуумный автоматический выключатель имеет высокую изолирующую среду для гашения дуги по сравнению с другим автоматическим выключателем.Давление внутри вакуумного прерывателя составляет приблизительно 10 -4 торрент, и при этом давлении в прерывателе присутствует очень мало молекул. Вакуумный выключатель имеет в основном два феноменальных свойства.

  1. Высокая прочность изоляции: по сравнению с различными другими изоляционными средами, используемыми в выключателе, вакуум является превосходной диэлектрической средой. Это лучше, чем все другие среды, кроме воздуха и SF 6 , которые используются при высоком давлении.
  2. Когда дуга открывается, раздвигая контакты в вакууме, происходит прерывание при первом нулевом токе.С прерыванием дуги их электрическая прочность увеличивается в тысячи раз по сравнению с другими выключателями.

Два вышеупомянутых свойства делают дробилки более эффективными, менее громоздкими и дешевыми по стоимости. Их срок службы также намного больше, чем у любого другого автоматического выключателя, и почти не требуется техническое обслуживание.

Строительство вакуумного выключателя

Конструкция очень проста по сравнению с любым другим автоматическим выключателем. Их конструкция в основном делится на три части, т.е.фиксированные контакты, подвижный контакт и дуговой экран, который расположен внутри камеры прерывания дуги.

vacuum-circuit-breaker Наружная оболочка вакуумного выключателя выполнена из стекла, потому что стеклянная оболочка помогает при осмотре выключателя снаружи после операции. Если стекло становится молочным от своей первоначальной отделки серебристого зеркала, это указывает на то, что выключатель теряет вакуум.

Неподвижные и подвижные контакты выключателя расположены внутри дугового щита.Давление в вакуумном прерывателе во время герметизации поддерживается на уровне примерно 10 -6000 торр. Движущиеся контакты выключателя перемещаются на расстояние от 5 до 10 мм в зависимости от рабочего напряжения.

Металлический сильфон из нержавеющей стали используется для перемещения подвижных контактов. Конструкция металлического сильфона очень важна, поскольку срок службы вакуумного выключателя зависит от способности компонента выполнять удовлетворительные повторные операции.

Рабочий вакуумный выключатель

При возникновении неисправности в системе контакты выключателя раздвигаются и, следовательно, между ними возникает дуга. Когда токоведущие контакты разъединяются, температура их соединительных частей очень высокая, из-за чего происходит ионизация. Из-за ионизации контактное пространство заполняется парами положительных ионов, которые выводятся из контактного материала.

Плотность пара зависит от тока в дуге.Из-за уменьшающейся моды волны тока скорость их выделения падает, и после нулевого тока среда восстанавливает свою диэлектрическую прочность, если плотность пара вокруг контактов уменьшается. Следовательно, дуга не перезапускается снова, потому что пары металла быстро удаляются из зоны контакта.

Прерывание тока в вакуумном выключателе

Прерывание тока в вакуумном выключателе зависит от давления пара и свойств электронной эмиссии материала контакта.На уровень измельчения также влияет теплопроводность – чем ниже теплопроводность, тем ниже уровень измельчения.

Можно снизить уровень тока, при котором происходит прерывание, путем выбора материала контакта, который выделяет достаточно паров металла, чтобы ток мог прийти к очень низкому или нулевому значению, но это редко делается, поскольку он влияет на диэлектрическую прочность. неблагоприятно.

Вакуумная дуговая установка вакуумного выключателя

Высокий вакуум обладает чрезвычайно высокой диэлектрической прочностью.При нулевом токе дуга гасится очень быстро, а диэлектрическая прочность устанавливается очень быстро. Этот возврат диэлектрической прочности происходит из-за испарения металла, который локализован между контактами, быстро диффундирует из-за отсутствия молекул газа. После прерывания дуги, сила восстановления в течение первых нескольких микросекунд составляет 1 кВ / мкс в секунду для тока дуги 100А.

Из-за вышеупомянутого атрибута вакуумного выключателя он способен без каких-либо трудностей справляться с переходными процессами с высокой степенью восстановления, связанными с короткими замыканиями.

Свойство контактного материала

Материал контактов вакуумного выключателя должен обладать следующими свойствами.

  • Материал должен иметь высокую электропроводность, чтобы пропускать нормальные токи нагрузки без перегрева.
  • Материал контакта должен иметь низкое сопротивление и высокую плотность.
  • Материал должен обладать высокой теплопроводностью, чтобы быстро рассеивать большое тепло, выделяемое при искрении.
  • Материал должен обладать высокой способностью выдерживать дугу и низким уровнем тока прерывания.

Преимущества вакуумного выключателя

    Вакуумный выключатель
  • не требует дополнительного наполнения маслом или газом. Они не нуждаются в периодическом пополнении.
  • Быстрое восстановление высокой диэлектрической прочности при прерываниях тока, при которых происходит только половина цикла или меньше искрения после надлежащего разделения контактов.
  • Выключатель компактен и автономен. Он может быть установлен в любой необходимой ориентации.
  • По вышеупомянутым причинам вместе с предлагаемым экономическим преимуществом вакуумный выключатель имеет высокую популярность.

Недостаток вакуумного выключателя

  • Требования высоких технологий для производства вакуумных прерывателей.
  • Требуются дополнительные ограничители перенапряжений для прерывания малых токов намагничивания в определенном диапазоне.
  • Потеря вакуума из-за повреждения или поломки при транспортировке делает весь прерыватель бесполезным, и его нельзя починить на месте.

Применение вакуумного выключателя

  • Из-за короткого зазора и отличного восстановления вакуумного выключателя они очень полезны в качестве высокоскоростных переключателей во многих промышленных применениях.
  • При высоком напряжении и низком токе прерывания эти выключатели имеют определенное преимущество над другими выключателями.
  • Для малых мощностей прерывания отказов стоимость низкая по сравнению с другими устройствами прерывания.
  • Из-за наименьших требований к техобслуживанию эти выключатели очень подходят для системы, которая требует напряжения от 11 до 33 кВ
,Крытый вакуумный выключатель

Zn85-40.5kv в распределении мощности

N85-40.5 внутренний вакуумный выключатель в распределении электроэнергии

Описание продукта

Вакуумный выключатель

Схема габаритных размеров

1. Состояние окружающей среды

  • Высота: не более 1000 м
  • Температура окружающей среды: не выше + 40 ° С, не менее -15 ° С
  • Относительная влажность: среднесуточная относительная влажность: ≤95%, среднемесячная относительная влажность ≤90%, среднесуточное давление насыщенных паров ≤2.2KPa; среднемесячное значение ≤1,8KPa
  • Интенсивность землетрясения: ≤8 градусов
  • На установке не должно быть огня, взрыва, сильной вибрации, химической коррозии и серьезных загрязнений.

2. Технические данные

пункт Единица Данные
1 Номинальное напряжение кВ 40,5
2 Номинальный ток А 1250,1600,2000,2500,3150
3 Номинальная частота Гц 50

4

Номинальный ток отключения при коротком замыкании KA 25,31.5
5 Динамический ток (пик) KA 63,80
6 Механическая жизнь раза 10000
7 Номинальный ток отключения по токовому разрыву раза 20
8 Номинальная рабочая последовательность

O-0.3S-CO-180S-CO

9 Номинальный ток включения-выключения устройства с одним конденсатором А 630
10 Номинальный ток одного конденсатора в параллельном режиме А 400
11

Номинальное напряжение хранения электрической энергии

В AC, DC: 110; 120
12 Hop Отключающая катушка, номинальное напряжение В AC, DC: 110; 120
13 Hop Отключающая катушка, номинальный ток А 1.05 (110 В), 0,96 (220 В)
14 Время отказов замыкания контакта мс ≤3

3. Применение

ZN85-40.5 – высоковольтный вакуумный выключатель для помещений с номинальным напряжением 40,5 кВ, трехфазный переменный ток 50 Гц. Применяется на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях в качестве тока разделения и нагрузки, тока перегрузки по току, неисправности в целях, особенно подходящих для случаев частой эксплуатации.

4. Стандарты

  • GB1984
  • GB / T28001-2011 IDT OHSAS18001: 2007
  • GB / T24001-2004 IDT ISO14001: 2004
  • IEC56

5. Преимущества

  • Для места частой эксплуатации

  • Хорошая герметичность, против старения, высокое давление, не горит, не взрыв, долгий срок службы, удобные функции установки и обслуживания

Информация о компании

XG Сертификат

FAQ

1.Характер компании: фабрика более 25 лет, мастерская 320000m2

2. Условия оплаты: T / T, L / C, L / C, Western Union, Paypal или доступны

3. Гарантия качества: 12-24 месяца с даты отгрузки.

4. Типовое испытание: лаборатория STD Lab или национальный протокол испытаний.

5. За рубежом: наша команда и техник могут выехать за границу, чтобы сделать это в соответствии с запросом

Свяжитесь с нами

Поставщик раствора Визитная карточка

Эм ма

Начальник отдела продаж

Телефон / Wechat: 0086 18091860970

WhatsApp ID: 0086 18091860970

Skype: sunnysunny12271

Электронная почта: Эмма (at) zgxgdn.ком;

574306294 (at) qq.com;

Сайт: www.xgelectricalpower.com;

,

11kv 33kv Вакуумный Авто Перехватчик Производитель

11KV 33KV вакуумный автоматический реклоузер Производитель

Описание продукта

Вакуумный выключатель

Чертежи

1. Состояние окружающей среды

  • Температура окружающей среды: -15 ℃ ~ + 40 ℃;
  • Высота над уровнем моря
  • ≤1000 м
  • Давление ветра: ≤700 Па (равно скорости ветра 34 м / с)
  • Относительная влажность: среднемесячная 90%, среднесуточная 95%;
  • Степень загрязнения воздуха: III степень
  • Окружающий воздух не должен быть загрязнен агрессивными газами или горючими газами
  • Нет частых сильных вибраций

2.Технические данные

Товар Единица Данные
1 Номинальное напряжение кВ 10/1112
2 Номинальный ток A 200/400/630
3 Номинальная частота Гц 50

4

Номинальный ток отключения при коротком замыкании KA 12.5,16,20,25
5 Номинальное пиковое значение выдерживаемого тока (пиковое) KA 31,5,40,50
6 Номинальный кратковременный выдерживаемый ток (4с) KA 12,5,16,20,25
7 Номинальный ток замыкания при коротком замыкании (пиковый) KA 31,5,40,50,63
8 Фиксированная последовательность операций офф-0.3S-вкл / выкл-180S вкл / выкл
9 Номинальный ток отключения при коротком замыкании раза 30
10 Механический срок службы раза 10000

3. Заявка

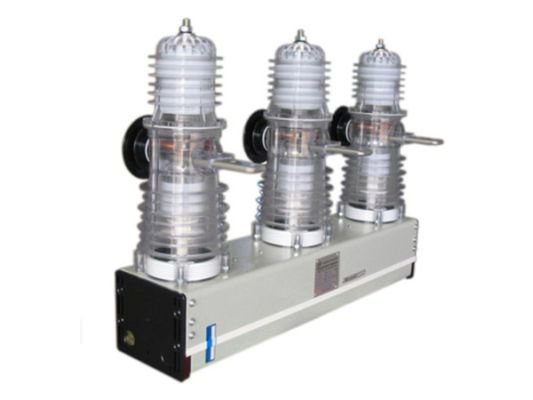

Высоковольтная вакуумная цепь ZW32-12 / 630 – это наружное коммутационное оборудование энергосистемы, рассчитанное на трехфазный переменный ток 50 Гц, 12 кВ. Он используется для создания и отключения тока нагрузки, тока перегрузки и тока короткого замыкания.Действовать в качестве защиты и управления блоком для оборудования ПС и промышленных горнодобывающих предприятий. Применимо к местам, которые нуждаются в частом, работающих в номинальном токе или при несколько раз вкл / выкл током короткого замыкания.

Как выключатель энергосистемы, он может реализовать автоматизацию распределительной сети после установки контроллера.

4. Стандарты

  • GB1984
  • ГБ / T28001-2011 IDT OHSAS18001: 2007
  • GB / T24001-2004 IDT ISO14001: 2004

XG Сертификат

FAQ

1.Характер компании: фабрика более 25 лет, мастерская 320000m2

2. Условия оплаты: T / T, L / C, L / C, Western Union, Paypal или доступны

3. Гарантия качества: 12-24 месяца с даты отгрузки.

4. Типовое испытание: лаборатория STD Lab или национальный протокол испытаний.

5. За рубежом: наша команда и техник могут выехать за границу, чтобы сделать это в соответствии с запросом.

Свяжитесь с нами

Раствор провайдера Визитка

Эм ма

Руководитель отдела продаж

Телефон / Wechat: 0086 18091860970

WhatsApp ID: 0086 18091860970

Skype: sunnysunny12271

Электронная почта: Эмма (at) zgxgdn.ком;

574306294 (at) qq.com;

Сайт: www.xgelectricalpower.com;

,

Добавить комментарий

Ваш адрес email не будет опубликован.
