Содержание

Вакуумный выключатель ВВ/TEL (BB/TEL) 10 – Екатеринбург, Москва, Новосибирск

Вакуумный выключатель (ВВ) серии ВР1 и ВР2 предназначен для работы в комплектных распределительных устройствах (КРУ), а также в камерах сборных одностороннего обслуживания (КСО) внутренней установки. Выключатель разработан на основе единых конструктивных принципов: использование литых из эпоксидного компаунда полюсов; использование универсального электромагнитного привода с электронным блоком управления. Вакуумные выключатели серии ВР1 комплектуются выносным блоком управления. В выключателях серии ВР2 блок управления размещается непосредственно в корпусе выключателя. При этом управление осуществляется как переменным, так и постоянным оперативным током. Выполненные в блоке управления схемные решения позволяют применять выключатели во всех известных типовых работах для схем с пружинными и электромагнитными приводами для всех типов КРУ.

Все выключатели серии ВР имеют возможность ручного оперативного отключения.

Особенности применения вакуумных выключателей ВР1, ВР2

Серийное производство вакуумных выключателей серии ВР на напряжение 6(10) кВ начато в 1998 году. В настоящее время серия ВР перекрывает практически весь диапазон номинальных токов и токов отключения. Вакуумные выключатели, произведенные на «НТЭАЗ Электрик», успешно эксплуатируются на энергетических объектах во многих странах СНГ, Европы и Азии. Они отлично зарекомендовали себя в различных климатических условиях и полностью соответствуют главным требованиям заказчика: надежность, безопасность, универсальность, экономичность и экологичность.

Многообразие типовых решений позволяет использовать выключатели серии ВР ООО «НТЭАЗ Электрик» в составе ячеек собственного производств, а также в ячейках других российских производителей, шкафах КРУ и КСО прошлых лет, распределительных устройствах ведущих иностранных производителей. Конструктивно ВР выключатель выполнен необслуживаемым, что позволяет забыть об необходимости проведения ремонтов на всем протяжении срока службы аппарата.

Высокая адаптивность и покрытие всего диапазона номинальных токов и напряжений выключателя серии ВР позволяет его использовать во всех типах КРУ. Благодаря широкому набору схемных решений возможно без особых трудностей применять выключатели во всех известных типовых работах, как для схем с пружинными, так и для схем с электромагнитными приводами для всех ныне и ранее выпускаемых КРУ (К-IIIу, К-XII, К-ХXVI, К-37, КРУ2-10, К-59, К-104, КМ-1Ф, КУ-10Ц, К-Х и др.) с различными источниками питания.

Конструкция и принцип действия

Выключатели серии ВР состоят из трех полюсов с залитыми вакуумными дугогасительными камерами, размещенных на общем основании. Электромагнитный привод выключателя, который обеспечивает фиксацию выключателей в двух положениях «О» и «В» на магнитных защелках, размещен в корпусе выключателя. Практически во всех описанных выключателях сердечник электромагнитного привода через серьги связан с валом выключателя. Вал выключателя соединен через изоляционные тяги с вакуумной дугогасительной камерой, и при повороте управляет контактами положения выключателя для внешних вспомогательных цепей.

Тарельчатые пружины поджатия установлены во втулках изоляционных тяг. Ручное местное оперативное отключение выключателя практически во всех выключателях выполняется с помощью отдельного рычага отключения – универсального для всех выключателей серии ВР.

Отличительными чертами конструкции выключателей являются:

применение нового модернизированного электромагнитного привода с возможностью установки до четырех катушек отключения, а также с механизмом отключения, который позволяет выполнить ручное местное оперативное отключение с помощью кнопки;

значительное упрощение схемы управления выключателей;
отключение выключателя с помощью установленной в корпусе выключателя отключающей пружины, а фиксация выключателя в положении «Отключено» выполняется с помощью «магнитной защелки» и пружины отключения.

В 2015 году прошла модернизация вакуумного выключателя ВР1, которая была направлена на его унификацию и повышение надежности с улучшением технических характеристик.

Основные технические параметры
Параметры	BР1	BР1	BР2	BР2
Номинальное напряжение, кВ	10	10	10	10
Наибольшее рабочее напряжение, кВ	12	12	12	12
Номинальный ток, А	630	1000	1 600	630;1000;1600;2000
Номинальный ток отключения, кА	20	20	20	31,5
Ток термической стойкости , кА (3 с)	20	20	20	31,5
Ток электродинамической стойкости, кА	52	52	52	80
Полное время отключения, мс, не более	57	57	65	65
Собственное время включения, мс, не более	90	90	90	90
Собственное время отключения, мс, не более	42	42	35-50	35-50
Механический ресурс, циклов ВО	100 000	100 000	100 000	100 000
Коммутационный ресурс при номинальных токах, циклов ВО	50 000	50 000	30 000	30 000
Коммутационный ресурс при номинальных токах отключения, циклов ВО	100	100	40	50;40*
Масса, кг	65	65	136	96;136*

*выключатели на номинальный ток 1600;2000 А

Выключатели серии ВР производства ООО «НТЭАЗ Электрик» позволяют эффективно решить вопросы, связанные с присоединением, снабжением потребителей электроэнергией и повышением надежности распределительного устройства, что в свою очередь позволит снизить затраты и объем работ по его обслуживанию.

Отправить заявку

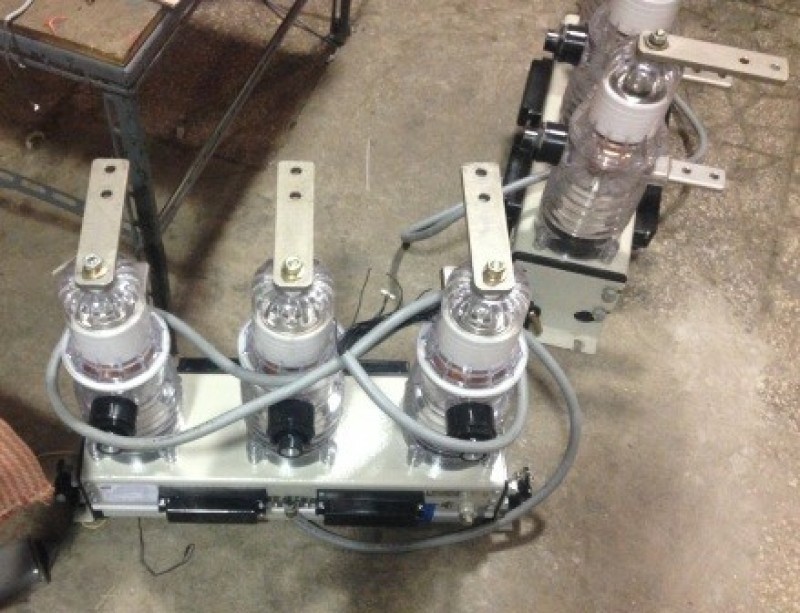

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ BB/TEL

Общие сведения

Вакуумные выключатели ВВ/ТЕL предназначены для работы в комплектных распределительных устройствах (КРУ) и камерах стационарных одностороннего обслуживания (КСО) внутренней и наружной установки класса напряжения до 10 кВ трехфазного переменного тока 50 Гц для систем с изолированной и заземленной нейтралью. В основе конструктивного решения выключателей серии ТЕL лежит использование пофазных электромагнитных приводов с “магнитной защелкой”, механически связанных общим валом. Благодаря своим малым размерам выключатели могут встраиваться во все существующие КРУ и КСО. Выключатели серии ТЕL имеют сертификаты соответствия стандартам МЭК.

Структура условного обозначения

ВВ/ТЕL-Х-Х/Х-У2:
ВВ – вакуумный выключатель;
ТЕL – наименование серии;
Х – номинальное напряжение, кВ;
Х – номинальный ток отключения, кА;
Х – номинальный ток, А;
У2 – климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Вакуумные выключатели серии ТЕL отвечают всем нормам для выключателей переменного тока на напряжение свыше 1 кВ по ГОСТ 687-78, а также соответствуют стандарту международной электротехнической комиссии МЭК 56 и техническим условиям ИТЕА.674152.003 ТУ.
&nbsp&nbspПо стойкости к механическим внешним воздействующим факторам выключатели соответствуют группе механического исполнения М7 по ГОСТ 17516.1-90.
&nbsp&nbspВыключатель предназначен для работы в операциях О и В и в цикле О-0,3с-ВО-15с-ВО. ИТЕА.674152.003 ТУ

Технические характеристики

Номинальное напряжение, кВ – 10 Номинальный ток отключения, кА – 12,5; 20 Номинальный ток, А – 630; 1000 Наибольшее рабочее напряжение, кВ – 12 Сквозной ток КЗ: наибольший пик, кА, не более – 32; 52 начальное действующее значение периодической составляющей – 12,5; 20 Трехсекундный ток термической стойкости, кА – 12,5; 20 Нормированное процентное содержание апериодической составляющей, % – 30; 30 Собственное время отключения выключателя (без учета времени срабатывания блока управления), с, не более – 0,015 Полное время отключения (без учета времени срабатывания блока управления), с, не более – 0,025 Собственное время включения, с, не более – 0,07 Одноминутное испытательное напряжение промышленной частоты, кВ – 42 Ресурс по коммутационной стойкости: при номинальном токе, циклов ВО – 50 000 при токах КЗ, равных 60-100% от I_о_{_н_о_м, циклов ВО – 100
Механический ресурс, циклов ВО – 50 000
Срок службы до списания, лет – 25
Номинальное напряжение питания блока управления (совместно с блоком питания), В (постоянного и переменного тока) – 220, 110
Диапазон напряжения питания привода, % номинального значения – 85-110
Наибольшая потребляемая мощность (совместно с блоком управления), Вт/(В·А) – 150/250
Электрическое сопротивление главной цепи полюса, мкОм, не более, при номинальном токе, А: 630 – 60
1000 – 40
Неодновременность замыкания и размыкания контактов, с, не более – 0,004
Масса выключателя, кг, для межполюсного расстояния, мм: 200 (КРУ; КСО) – 35
250 (КРУ; КСО) – 38}

Конструкция и принцип действия

Вакуумный выключатель серии ТЕL представляет собой трехфазный коммутационный аппарат с пофазными электромагнитными приводами постоянного или переменного тока, воздействующими на подвижные контакты вакуумных камер через тяговый изолятор, выполняющий функции узла сочленения.

При этом якорь электромагнита и подвижный контакт вакуумной камеры движутся вдоль одной оси. Для фиксации выключателя во включенном положении применена магнитная защелка. Для исключения неполнофазного режима работы потребителя, управления указателем положения и блок контактами используется единый вал, связанный с якорями электромагнитов во всех фазах. Однако, в отличии от вала традиционных аппаратов, он не является передаточным звеном между приводом и подвижными контактами вакуумных камер, в силу чего он подвержен существенно меньшим нагрузкам. В результате механический ресурс выключателя ВВ/ТЕL не ниже ресурса вакуумной камеры и составляет не менее 50 000 циклов ВО.
&nbsp&nbspКоммутация команд управления осуществляется специальными блоками, которые предназначены для установки в релейном отсеке КРУ и входят в комплект поставки. Эти блоки предназначены для подачи на электромагнит привода необходимой порции электрической энергии.
&nbsp&nbspВ выключателе ВВ/ТЕL в качестве вспомогательных контактов применены герконы, управляемые постоянным магнитом специальной формы, установленым на валу привода.

&nbsp&nbspКонтакты для внешних вспомогательных цепей установлены на двух монтажных платах, расположенных между полюсами выключателя. Эти вспомогательные контакты не подвержены воздействию внешних факторов и не требуют обслуживания в течение всего срока службы выключателя. Каждая плата имеет по две дублирующих клеммных колодки фирмы WАGО, выходящих на противоположные стороны основания выключателя. Полюса выключателя с опорно-проходными изоляторами из дугостойкого полимера LЕХАN расположены на крышках электромагнитных приводов, закрепленных в общем основании, внутри которого расположен вышеупомянутый вал.
&nbsp&nbspОбщий вид, габаритные и присоединительные размеры выключателей ВВ/ТЕL-10 приведены на рисунке.

Рисунок

&nbsp&nbspОбщий вид, габаритные и присоединительные размеры выключателей BB/TEL-10
&nbsp&nbspБлоки управления
&nbsp&nbspПрименение особой конструкции привода потребовало разработки блоков управления, отвечающей всем требованиям ГОСТов.

Блоки конструктивно выполняются в небольшом корпусе и предназначены для размещения в релейном отсеке КРУ.
&nbsp&nbspБлоки обеспечивают следующие функции:
&nbsp&nbspдистанционное и местное управление выключателем;
&nbsp&nbspсопряжение с существующими цепями управления;
&nbsp&nbspблокирование от многократных включений;
&nbsp&nbspвключение выключателя от вспомогательного источника питания;
&nbsp&nbspаварийное отключение выключателя;
&nbsp&nbspконтроль исправности цепи электромагнитов выключателя;
&nbsp&nbspсигнализацию аварийного отключения;
&nbsp&nbspсигнализацию неисправности цепи электромагнита.
&nbsp&nbspОтключение выключателя осуществляется от предварительно заряженного конденсатора, благодаря чему выключатель может быть отключен в течение 10 с с момента пропадания оперативного питания. Для отключения от токовых входов должен быть использован специальный блок БО/ТЕL, который обеспечивает отключение выключателя в отсутствие оперативного питания.

При отсутствии оперативного питания в блоке управления предусмотрена возможность включения выключателя от внешнего источника питания напряжением 12-24 В. В комплект поставки входят: вакуумный выключатель, блок управления и техническая документация.

Центр комплектации «СпецТехноРесурс»
Все права защищены.

Выключатель вакуумный трехфазный ВВ/TEL | Подстанции

Страница 1 из 3

Одним из лидеров в производстве вакуумной коммутационной техники является предприятие “Таврида Электрик” (г. Москва). Продукция предприятия выпускается под общей маркой TEL. Выключатели вакуумные серии BB/TEL предназначены для коммутации электрических цепей с изолированной нейтралью при нормальных и аварийных режимах работы в сетях переменного тока частоты 50 Гц с номинальным напряжением 6—10 кВ.

Вакуумные выключатели серии BB/TEL — это коммутационные аппараты нового поколения, в основе принципа действия которых лежит гашение возникающей при размыкании контактов электрической дуги в глубоком вакууме, а фиксация контактов вакуумных дугогасительных камер (ВДК) в замкнутом положении осуществляется за счет остаточной индукции приводных электромагнитов (“магнитная защелка”).
Отличительная особенность конструкции вакуумных выключателей серии BB/TEL по сравнению с традиционными коммутационными аппаратами заключается в использовании принципа соосности электромагнита камеры в каждом полюсе выключателя, которые механически соединены между собой общим валом.

Оригинальность конструкции выключателей BB/TEL позволила достичь следующих преимуществ по сравнению с другими коммутационными аппаратами:
высокий механический и коммутационный ресурс;
малые габариты и вес;
небольшое потребление энергии по цепям управления;
возможность управления по цепям постоянного, выпрямленного и переменного оперативного тока;
простота встраивания в различные типы КРУ и КСО и удобство организации необходимых блокировок;
отсутствие необходимости ремонта в течение всего срока службы;
доступная цена.

Принцип фиксации контактов ВДК в замкнутом положении с применением магнитной защелки в настоящее время активно используется в новых конструкциях вакуумных выключателей ряда различных фирм (GEC Alsthom, Whipp & Bourne, Cooper), однако “Таврида Электрик” является первым предприятием-изготовителем, открывшим дорогу вакуумным выключателям с магнитной защелкой к массовому потребителю (оригинальность выключателей BB/TEL защищена патентом Российской Федерации № 2020631).
Благодаря своим преимуществам вакуумные выключатели BB/TEL широко применяются во вновь разрабатываемых комплектных распределительных устройствах (КРУ, КСО, КРН), а также для реконструкции ячеек КРУ, находящихся в эксплуатации и имеющих в своем составе на момент реконструкции выключатели других конструкций, которые устарели морально и физически.

Устройство и работа выключателя ВВ/TEL

Выключатель вакуумный серии BB/TEL состоит из трех полюсов, установленных на общем основании. Все три полюса имеют одинаковую конструкцию, изображенную на рис. 1 .

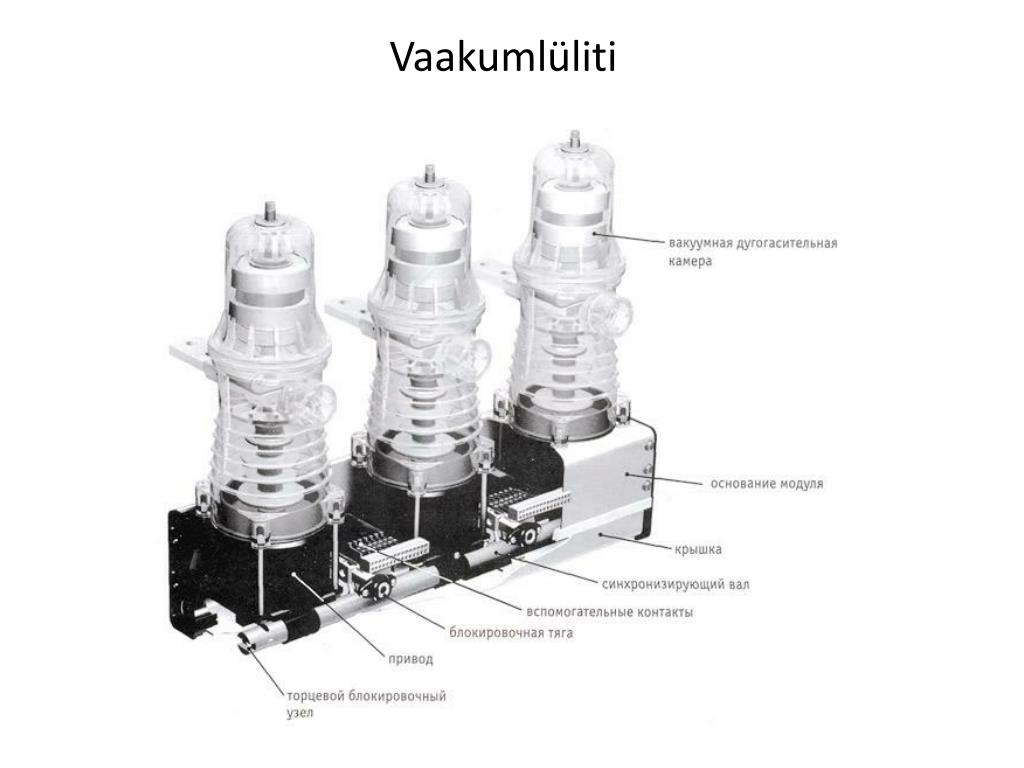

Рис. 1. Устройство выключателя ВВ/TEL

Привод вакуумного выключателя серии BB/TEL состоит из электромагнитов (по одному на каждую фазу), электрически соединенных между собой параллельно, и блока управления БУ.
Механически якори 7 приводных выключателей соединены между собой общим валом 10, который в процессе включения и отключения поворачивается вокруг своей продольной оси, и обеспечивает выполнение следующих функций:
управление указателем положении выключателя “ВКЛ — ОТКЛ”;
ручное отключение выключателя при аварийных ситуациях;
управление контактами для внешних вспомогательных цепей с помощью постоянного магнита;
предотвращение срабатывания выключателя в неполно-фазном режиме.

Включение выключателя

Исходное разомкнутое состояние контактов 1, 3 вакуумной дугогасительной камеры выключателя обеспечивается за счет воздействия на подвижный контакт 3 отключающей пружины 8 через тяговый изолятор 4. При подаче сигнала “ВКЛ” блок управления выключателя формирует импульс напряжения положительной полярности, который прикладывается к катушкам 9 электромагнитов. При этом в зазоре магнитной системы появляется электромагнитная сила притяжения, по мере своего возрастания преодолевающая усилие пружин отключения 8 и поджатия 5, в результате чего под действием разницы указанных сил якорь электромагнита 7 вместе с тяговыми изоляторами 4 и 2 в момент времени 1 начинают движение в направлении неподвижного контакта 1, сжимая при этом пружину отключения 8.
После замыкания основных контактов (момент времени 2 на осциллограммах) якорь электромагнита продолжает двигаться вверх, дополнительно сжимая пружину поджатия 5. Движение якоря продолжается до тех пор, пока рабочий зазор в магнитной системе электромагнита не станет равным нулю (момент времени 2а на осциллограммах). Далее кольцевой магнит 6 продолжает запасать магнитную энергию, необходимую для удержания выключателя во включенном положении, а катушка 9 по достижении момента времени 3 начинает обесточиваться, после чего привод оказывается подготовленным к операции отключения. Таким образом, выключатель становится на магнитную защелку, т.е. энергия управления для удержания контактов 1 и 3 в замкнутом положении не потребляется.
В процессе включения выключателя пластина 11, входящая в прорезь вала 10, поворачивает этот вал, перемещая установленный на нем постоянный магнит 12 и обеспечивая срабатывание герконов 13, коммутирующих внешние вспомогательные цепи.

Отключение выключателя

При подаче сигнала “ОТКЛ” блок управления формирует импульс тока, который имеет противоположное направление по отношению к току включения и меньшее амплитудное значение (интервал времени 4 — 5 на осциллограммах). Магнит 6 при этом размагничивается, привод снимается с магнитной защелки, и под действием энергии, накопленной в пружинах отключения 8 и поджатия 5 якорь 7 перемещается вниз, в процессе движения ударяя по тяговому изолятору 4, связанному с подвижным контактом 3. Контакты 1 и 3 размыкаются (момент времени 5 на осциллограммах), и выключатель отключает нагрузку.

Ручное отключение выключателя

Ручное оперативное отключение выключателя осуществляется путем механического воздействия на кнопку ручного отключения, которая в свою очередь через толкатель, шарнирно связанный с валом 10 выключателя, воздействует через этот вал на якоря 7 электромагнитов привода. При этом разрывается магнитная система привода, ее магнитная энергия уменьшается, после чего механической энергии пружины отключения 8 оказывается достаточно для размыкания контактов 1 и 3 выключателя.
Кнопка ручного отключения одновременно выполняет функцию указателя положения выключателя “ВКЛ — ОТКЛ”.
Ручное включение выключателя не предусмотрено. Для первого включения выключателя, когда на подстанции отсутствует питание цепей оперативного тока, разработан способ включения выключателя электрическим путем от автономного источника питания.

Конструктивные исполнения выключателя ВВ/TEL

В настоящее время выпускаются выключатели двух основных конструктивных исполнений:
конструктивное исполнение с межполюсным расстоянием
200 мм;
конструктивное исполнение с межполюсным расстоянием 250 мм.
Выключатели конструктивного исполнения с межполюсным расстоянием 200 мм предназначены преимущественно для замены в ячейках КРУ выключателей типов ВМР-10, ВМПЭ-10, ВМПП-10, ВК-10, ВКЭ-10 и других, а также для применения во вновь разрабатываемых ячейках КРУ.
Выключатели данного конструктивного исполнения выпускаются двух модификаций:
с выводом толкателя кнопки ручного отключения в сторону силовых токосъемников;
с выводом толкателя кнопки ручного отключения в сторону, противоположную силовым токосъемникам.
Выключатели конструктивного исполнения с межполюсным расстоянием 250 мм предназначены преимущественно для замены в камерах КСО и КРН выключателей типа ВМГ-133 и других, а также для применения во вновь разрабатываемых камерах КСО и КРН.

Техническая характеристика выключателей серии BB/TEL

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ.	12
Номинальный ток, А.	630, 1000
Номинальный ток отключения, кА	1 2,5	20
Сквозной ток короткого замыкания, наибольший пик, кА	32	52
Нормированное процентное содержание апериодической составляющей, %, не более..	40	40
Время отключения полное, мс, не более.	25	25
Время отключения собственное, мс, не более.	15	15
Время включения собственное, мс, не более.	70	70
Ресурс по коммутационной стойкости при отключении: номинального тока, операций “ВО”	50 000	50 000
(60 — 100) % от номинального тока отключения, операций	1 00	100
Ресурс по механической стойкости, операций “ВО”.	50 000	50 000
Номинальное напряжение электромагнитов управления, В	220	220
Диапазон напряжений электромагнитов при включении, % от номинального значения. .	85—110	85— 11 0
Диапазон напряжений электромагнитов при отключении, % от номинального значения	65— 1 20	65— 1 20
Наибольший ток электромагнитов управления при номинальном напряжении, А	10	10
Срок службы до списания, лет	25	25
Масса, кг:
исполнение с межполюсным расстоянием 200 мм	32	32
исполнение с межполюсным расстоянием 250 мм	35,5	35,5

Условия эксплуатации выключателей

Вакуумные выключатели серии BB/TEL предназначены для эксплуатации в следующих условиях.
Климатическое исполнение и категория размещения У2 по ГОСТ 15150—69, при этом:
наибольшая высота над уровнем моря — до 1000 м;
верхнее рабочее значение температуры окружающего воздуха не должно превышать плюс 55 °С, эффективное значение температуры окружающего воздуха — плюс 40 °С;
нижнее рабочее значение температуры окружающего воздуха — минус 40 °С;
верхнее значение относительной влажности воздуха 1 00 % при температуре плюс 25 °С;
окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры выключателя;
рабочее положение выключателей в пространстве — любое.

Устройства управления вакуумными выключателями BB/TEL

Устройства управления вакуумными выключателями серии TEL являются неотъемлемой частью привода этих выключателей, хотя конструктивно они выполняются в виде отдельных модулей и могут быть установлены как в релейном отсеке шкафов КРУ, так и на выкатных элементах этих шкафов.
Устройства управления серии TEL обеспечивают функционирование вакуумных выключателей BB/TEL при управлении ими от любого источника постоянного, выпрямленного или переменного оперативного тока.

В настоящее время выпускаются следующие виды устройств управления:
блок управления BU/TEL-220-05;
блок управления BU/TEL-220-02.

Для адаптации блоков управления типа BU/TEL-01-220-05 к различным источникам оперативного питания и различным схемам вторичных соединений шкафов КРУ разработаны и выпускаются следующие дополнительные виды устройств управления:
блок управления и размножения сигналов PR/TEL-01; блок управления и размножения сигналов PR/TEL-03; блок питания ВР/TEL-01-220-02-У2; фильтр O/TEL-220-01; фильтр O/TEL-220-02;
блок автономного включения BU/TEL-220-02.
Выбор необходимых устройств управления для организации вторичных цепей модернизируемых КРУ определяется видом источника оперативного питания (аккумуляторная батарея, БПНС, БПТ, УПНС и др. ), а также схемой цепей защит и управления этих КРУ. Выбор устройств управления для вновь разрабатываемых КРУ осуществляется на стадии их проектирования.

Предприятием “Таврида Электрик” разработан ряд схем подключения выключателя BB/TEL и устройств управления ко вторичным цепям шкафов различных КРУ.
В настоящее время разработан проект привода БУ/TEL-220-10У2, который совмещает в себе функции всех перечисленных устройств управления и является функционально взаимозаменяемым с большинством приводов других выключателей.

Выключатель BB/TEL-10-20/630-У2-48

Выключатель вакуумный BB/TEL-10-20/630-У2-48 – электрический аппарат служащий для коммутаций номинального тока и токов короткого замыкания в электрических установках. Средой для гашения электрической дуги служит вакуум. Трехполюсные вакуумные выключатели BB/TEL-10-20/630-У2-48 устанавливаются в стационарных камерах одностороннего обслуживания (КСО) и комплектных распределительных устройствах (КРУ) наружной и внутренней установки на номинальное напряжение 6-20 кВ трехфазного переменного тока промышленной частоты 50 Гц, в сетях с изолированной и заземленной нейтралью.

Основные особенности конструкции вакуумных выключателей типа BB/TEL. В основе вакуумного выключателя BB/TEL-10-20/630-У2-48 используются пофазные электромагнитные приводы с магнитной защелкой. Электромагнитные приводы механически объединены общим не несущим нагрузку валом-синхронизатором. Катушки электромагнитных приводов фаз выключателя соединяются параллельно и при выполнении команд подключаются к предварительно заряженным конденсаторам, расположенным в блоках управления типа (БУ/TEL) выключателя BB/TEL-10-20/630-У2-48.

Выключатель вакуумный BB/TEL-10-20/630-У2-48 изготавливается в климатическом исполнении “У” категории размещения 2 и предназначен для работы в следующих условиях:
– установка на высоте не более 1000м над уровнем моря;
– верхнее значение температуры окружающей среды внутри КРУ +50°С, нижнее – -40°С;
– не агрессивная и невзрывоопасная окружающая среда;
– рабочее положение в пространстве – любое.

Чертеж, габаритные и установочные размеры выключателя BB/TEL-10-20/630-У2-48

Структура условного обозначения вакуумных выключателей типа BB/TEL-X1-X2/X3-X4X5-X6:
ВВ – выключатель вакуумный; TEL – наименование типа выключателя; X1 – значение номинального напряжения, кВ; X2 – значение номинального тока отключения, кА; X3 – значение номинального тока, А; X4 – климатическое исполнение; X5 – категория размещения; X6 – конструктивное исполнение по каталогу.

Основные технические характеристики вакуумного выключателя BB/TEL-10-20/630-У2-48:

Параметр	Величина
Значение номинального напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального тока (I_nom), А	630
Значение номинального тока отключения(I_{0 nom}), кА	20
Значение сквозного тока короткого замыкания, кА – наибольший пик – начальное действующее значение периодической составляющей	52 20
Значение нормированного процентного содержания апериодической составляющей, %	40
Значение тока термической стойкости, кА	20
Значение времени протекания тока термической стойкости, с	3
Значение собственного времени отключения выключателя, с, не более	0,015
Значение полного времени отключения, с, не более	0,025
Значение собственного времени включения, с, не более	0,055
Значение неодновременности замыкания и размыкания контактов, с, не более	0,004
Значение номинального напряжения питания катушек электромагнитов, В	220
Значение номинального оперативного напряжения питания – переменное, В – постоянное, В – диапазон, %	100, 110, 220 24, 48, 110, 220 85-100
Значение ресурса по коммутационной стойкости – при номинальном токе (I_nom), операций “ВО” – при токах короткого замыкания I=(60-100)% от (I_{0 nom}), операций “ВО”	50000 100
Значение механического ресурса, циклов “ВО”	50000
Значение электрического сопротивления главной цепи полюса, мкОм, не более	60
Масса, кг, не более	39
Срок службы до списания, лет	25

Конструкция вакуумного выключателя BB/TEL-10-20/630-У2-48. Основной конструктивной особенностью вакуумного выключателя типа BB/TEL является принцип раздельного управления контактами дугогасительных камер фаз электрического аппарата. Это позволяет уменьшить количество движущихся частей привода. На общем основании располагаются полые опорные изоляторы внутри которых расположены дугогасительные камеры. Внутри опорных изоляторов также располагаются подвижные контакты дугогасительных камер, которые жестко соединяются со своими приводами при помощи изоляционных тяг. Все детали конструкции полюса имеют общую ось симметрии, вдоль которой совершаю движение подвижные части механизма. Внутри основания выключателя располагаются приводы фаз, которые соединены друг с другом при помощи общего вала. Общий вал обеспечивает синхронизацию фаз и приводит в действие вспомогательные контакты выключателя. Для управления выключателем применяются блоки управления BU/TEL различных типов. В зависимости от типа блока управления, для питания выключателей используются блоки питания встроенные в блок управления или отдельно BP/TEL.

Конструкция выключателя BB/TEL-10

Такая конструкция послужила ряду отличительных особенностей:
– выключатели такого типа обладают высоким механическим и коммутационным ресурсом;
– снижения потребления электроэнергии по шинам оперативного напряжения;
– уменьшенный вес и малые габариты;
– простота и удобство установки и настройки в любых типах КРУ и КСО;
– универсальность использования в широком диапазоне питающего оперативного напряжения вторичных цепей;
– не требуют обслуживания во время всего срока эксплуатации.

Внимание! Под заказ возможно изготовление и поставка однофазного вакуумного выключателя типа BB/TEL-10!
Чтобы оформить заказ на выключатель вакуумный BB/TEL-10-20/630-У2-48 звоните в компанию “ЭнергоСфера” по телефонам:

< Выключатель BB/TEL-10-12,5/630-У2-48
Выключатель BB/TEL-10-20/1000-У2-48 >

Автор: Денис Ярошенко

Вакуумный выключатель BB/TEL — “ООО Электра”

Вакуумные выключатели серии BB/TEL

Вакуумный выключатель ВВ/TEL-10-8/800 У2 с номинальным током отключения 8 кА и выключатели в однофазном исполнении не являются серийно выпускаемыми изделиями. Изготовление и поставка осуществляется по согласованию.

В основе конструктивного решения выключателя лежит использование пофазных электромагнитных приводов с «магнитной защелкой», механически связанных общим, не несущим нагрузку, валом-синхронизатором. Параллельно соединённые катушки электромагнитных приводов фаз выключателя при выполнении команд подключаются к предварительно заряженным конденсаторам в блоках управления (БУ/TEL). Такая конструкция позволила достичь следующих отличительных особенностей по сравнению с традиционными вакуумными выключателями (ВВ):

Высокая надежность;
Отсутствие необходимости технического обслуживания в течение всего срока службы;
Возможность установки в любые шкафы распределительных устройств среднего класса напряжений;
Широкий диапазон оперативных питающих напряжений;
Малое энергопотребление от сети оперативного питания;
Функции телесигнализации;
Сертификация изделий на соответствие национальным стандартам стран-потребителей и международным стандартам;
Широкий спектр сервисных услуг и поддержка заказчика в течение всего жизненного цикла изделий;
Экологическая чистота и безопасность для окружающей среды.

Вакуумные выключатели ВВ/TEL имеют сертификаты соответствия стандарту международной электротехнической комиссии МЭК 56, сертификат соответствия ГОСТ 687-78.

Выключатель рассчитан на работу в сетях переменного тока с напряжением до 10 кВ и номинальным током до 2000 А при токе отключения — до 31,5 кА.

Гарантийный срок эксплуатации — 5 лет. Срок службы выключателей составляет 25 лет, при этом они не требуют профилактических ремонтов и обслуживания в процессе эксплуатации.

Вакуумный выключатель BB/TEL-10 поставляется в составе выкатных элементов ВЭ/TEL и коммутационных модулей KM/TEL-10, комплектных распределительных устройств серии КРУ/TEL-10 и реклоузеров РВА/TEL-10.

Вышел из строя вакуумный выключатель BB/TEL-10

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На одной из подстанций у нас в эксплуатации с 2013 года имеется вакуумный выключатель BB/TEL-10 (серии Таврида Электрик) с коммутационным модулем ISM15_Shell_2 (200_H) и номинальным током 1600 (А).

Управляется данный выключатель с помощью блока управления БУ/TEL-100/220-12-03А.

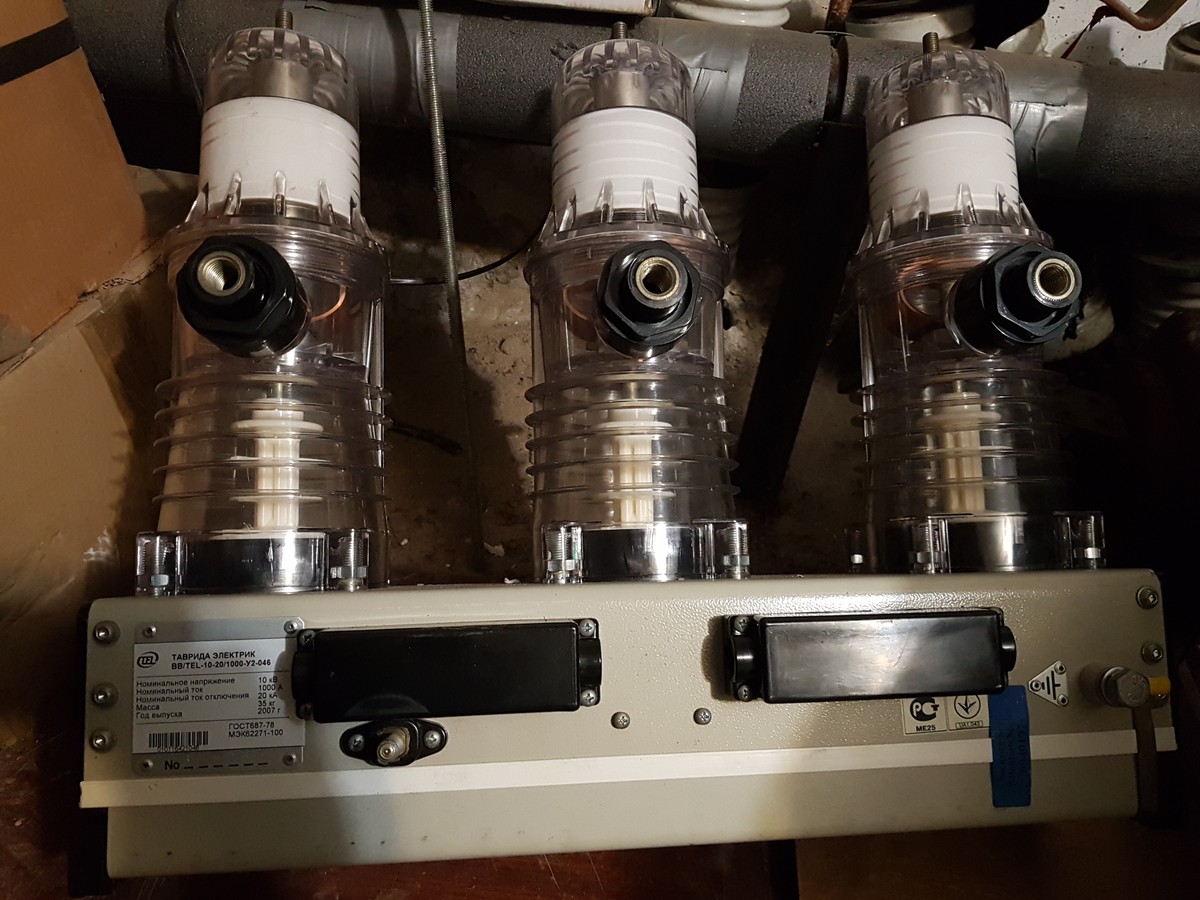

Вот внешний вид вакуумного выключателя BB/TEL-10 на выкатном элементе (тележке).

В один прекрасный момент при отключении данного выключателя с помощью ключа управления он не отключился. В итоге оперативному персоналу пришлось отключать его вручную.

После отказа мы проверили схему его управления и блокировки — замечаний не обнаружили.

Затем собрали схему для опробования выключателя без «силы», т.е. выкатной элемент с выключателем находился в ремонтном положении, а разъем цепей управления был подключен.

Напомню, что все вновь вводимые фидера мы оборудуем немецкими разъемами Harting и это присоединение не исключение. Рекомендую!

При попытке включения выключатель не включился. Он изначально, как бы, пошел на включение и тут же снова отключился. Таким образом, получается, что электромагниты вакуумного выключателя BB/TEL-10 не встали на так называемую «магнитную защелку».

В руководстве по эксплуатации нашел интересную информацию. Там говорится, что в случае обрыва цепи катушки электромагнита одного из полюсов, коммутационный модуль не фиксируется во включенном положении и отключается, тем самым предупреждается работа выключателя в неполнофазном режиме. Вот прям как раз на наш случай похоже.

Я решил измерить сопротивление катушек электромагнитов у неисправного выключателя. Для наглядности прилагаю схему подключения электромагнитов и блокировки.

Как видите, катушки каждого полюса собраны в параллель.

Снял защитную крышку клеммных зажимов и отключил проводники с клемм (ХТ1-13) и (ХТ1-14).

Кстати, в коммутационном модуле используются клеммные зажимы Wago. Пользоваться ими очень легко и удобно. Вставляете отвертку (идет в комплекте) в прямоугольное гнездо и нажимаете на пружину соединителя. Затем вставляете проводник в круглое гнездо соединителя и убираете отвертку. Готово.

С помощью цифрового мультиметра АРРА-97 подключился на клеммы (ХТ1-13) и (ХТ1-14), и измерил сопротивление электромагнитов. Измеренное сопротивление получилось порядка 5,4 (Ом).

Но с чем мне сравнить полученное значение, ведь в руководстве и технических характеристиках нет таких данных?!

Попробую сравнить измеренное значение со значением, измеренного у заведомо исправного вакуумного выключателя с аналогичным коммутационным модулем ISM15_Shell_2 (200_H). Благо, что такие выключатели у нас установлены на других фидерах.

Измеренное значение у исправного выключателя составило порядка 5,4-5,5 (Ом), т.е. также как и у неисправного выключателя. А это значит, что катушки электромагнитов исправны и обрыва в них нет.

Затем на одном из Форумов я нашел информацию, что не до включение выключателя может происходит по причине заедания тросика индикатора положения главных контактов.

Поэтому попробовал откинуть трос от штока, правда сделать мне это не удалось, т.к. не получилось снять защитную крышку привода индикатора из-за ограниченного доступа к одному из крепежных винтов.

Тем не менее трос я немного расслабил и снова попытался включить выключатель. Но не тут то было — выключатель вел себя по-прежнему.

Вот такая вот история. Все подробности смотрите в видео:

Написали обращение в Тавриду Электрик и объяснили ситуацию. Нам повезло, что выключатель был еще на гарантии (гарантия 7 лет) и нам его благополучно заменят в ближайшее время. А как быть с выключателями, у которых гарантия уже закончилась?!

P.S. Вопрос остается открытым! Обращаюсь ко всем, кто эксплуатирует аналогичные вакуумные выключатели BB/TEL-10. В чем может быть причина такого отказа?! Встречалась ли у Вас аналогичная неисправность и как Вы ее устранили?! За ранее спасибо.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

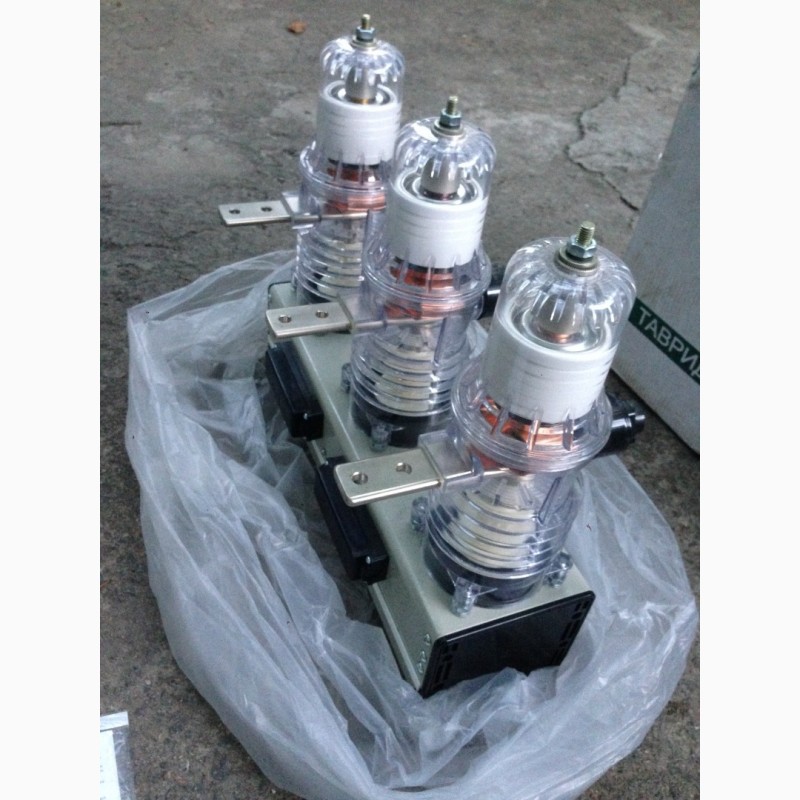

BB/TEL

Торговый дом “Высоковольтные технологи” предлагает к поставке вакуумные выключатели с электромагнитным приводом ВВ/TEL на номинальное напряжение 6…10 kV.
Вакуумные выключатели BB/ТЕL предназначены для работы в комплектных распределительных устройствах (КРУ) и камерах сборных одностороннего обслуживания (КСО) внутренней и наружной установки класса напряжения до 10 kV трехфазного переменного тока 50 Hz для систем с изолированной и заземленной нейтралью.
Вакуумные выключатели ВВ/TEL-10 поставляются как для строительства новых КРУ, так и для модернизации существующих. При модернизации вакуумные выключатели BB/TEL-10 предназначены для замены устаревших и отработавших свой ресурс масляных выключателей, на вакуумные.
Выключатель ВВ/TEL рассчитан на работу в сетях переменного тока с напряжением до 10 kV и номинальным током до 2000 A при токе отключения — до 31,5 kA.

Нашей компанией поставляются вакуумные выключатели ВВ/TEL следующих типов:

1. BB/TEL-10-20/630
2. BB/TEL-10-20/1000
3. BB/TEL-10-31.5/1600
4. BB/TEL-10-31.5/2000
5. ВЭ/TEL-10 (Для разных типов КРУ)
5. КВЭ/TEL (Кассетные выдвижные элементы)

Все выключатели поставляются в комплекте с системами управления и питания серии:

БУ/TEL-100/220-12-03
БУ/TEL-100/220-12-02
БУ/TEL-100/220-12-01
BU/TEL-220-05
BP/TEL-220-02A
СM_16_01
CM_16_02

При поставке вакуумных выключателей BB/TEL-10 для модернизации комплектных распределительных устройств прежних лет выпуска в комплекте с выключателями поставляются ТКА (типовые комплекты адаптации). Типовые комплекты адаптации подбираются исходя из технических данных указанных в опросном листе на выключатель ВВ/TEL.

Так же наше предприятие поставляет выключатели ВВ/TEL-10 в составе выдвижных элементов для КРУ. Предприятием разработано и изготовлено более 30 типовых выкатных элементов для разных типов КРУ, на токи до 3150А.
Наш инженерный штат всегда готов оказать помощь в подборе оптимального решения для реконструкции или нового строительства комплектных распределительных устройств.

Торговый дом “Высоковольтные технологи” для оперативной отгрузки всегда поддерживает на складе более 20 единиц выключателей BB/TEL разной модификации.

Tender вакуумный выключатель bb / tel-2303668

Название тендера:

Включен вакуумный выключатель BB / TEL ISM15_LD_1 (47) или аналог; Модуль управления TER_CM_16_2 (220_1) к вакуумному выключателю BB / TEL ISM15_LD_1 (47) (подлежит замене в ячейках MCFN)
Вакуумный выключатель BB / TEL ISM15_LD_1 (47) или аналог в комплекте; Модуль управления TER_CМ_16_2 (220_1) к вакуумному выключателю BB / TEL ISM15_LD_1 (47) (для замены в ячейках МКФН)

Тип тендера:

Приглашение к участию в торгах

Номер ссылки:

2020-829140

Дата публикации :

10 августа 2020

Дата закрытия :

14 августа 2020

Уведомление Язык:

русский

Категории тендера (CPV):

Автоматические выключатели, Магнитные выключатели, Воздушные выключатели, Миниатюрные выключатели

Полная информация о тендере:

Для просмотра полной информации о тендерах вам необходимо войти в свою учетную запись. Если вы еще не зарегистрировались, пожалуйста, зарегистрируйтесь сейчас

По любым вопросам, не стесняйтесь обращаться к нам.

Вакуумный выключатель BB-LE – Лидер Электрик, ООО Завод низковольтной аппаратуры

Высоковольтный вакуумный выключатель внутренней установки BB-LE предназначен для коммутации электрических цепей в нормальном и аварийном режиме в трехфазной сети переменного тока частотой 50 Гц, номинальным напряжением до 12 кВ.

Область применения:

Вакуумные выключатели BB-LE применяются в шкафах распределительных устройств 10 (6) подстанций 110/10 кВ (6), 35/10 (6), 10 (6) / 0,4 кВ и др. Объектов инфраструктуры, электростанций, горных работ, нефтехимическая, металлургическая промышленность и другие.

Конструкция Особенности

BB-LE – вакуумный выключатель с твердой изоляцией с полюсами из эпоксидной смолы.

Вакуумная камера выполнена из высокопрочного керамического материала, ее контакты имеют формуи и обладают продольной структурой магнитного поля.Это придает камера повышенные эксплуатационные качества в части высокой отключающей способности и изолирующей способности.

Вакуумный выключатель ВВ-LE может иметь как выкатное, так и стационарное исполнение.

К заказу доступны выключатели BB-LE-12.5 / 630, BB-LE-12.5 / 1250, BB-LE-12.5 / 1600, BB-LE-12.5 / 2000, BB-LE-12.5 / 2500, BB-LE-12.5 / 3150, BB-LE-12.5 / 4000

Вакуумный выключатель ВВ-LE соответствует техническим условиям ТУ У 27.1-35036863-018: 2014.

Основные технические характеристики

№	Параметры		Значение параметра
1	Номинальное напряжение	кВ	12
2	Номинальная частота	Гц	50/60
3	Кратковременное (1 мин) выдерживаемое напряжение промышленной частоты	кВ	48
4	Импульсное выдерживаемое напряжение	кВ	95
5	Номинальный ток отключения при коротком замыкании	А	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000				1250 1600 2000 2500 3150 4000 5000
6	Номинальный ток отключения короткого замыкания	кА	25	31. 5		40				50
7	Ток термической стойкости (4 с)	кА	25	31,5		40				50
8	Ток электродинамической стойкости	кА	75	95		120				150
9	Номинальный рабочий цикл		0-0. 3c-C0-180c-C0
10	Операций отключения тока отключения короткого замыкания		80		50			30
11	Механическая износостойкость		50000 *		20000 *			10000 *
12	Номинальное напряжение двигателя	В	AC / DC 220
13	Время взвода пружины	с	≤ 15
14	Время включения	мс	30 ~ 70
15	Время отключения	мс	20 ~ 50
16	Номинальный контактный ход	мм	9 ± 1
17	Контактный ход поджатия	мм	3. 5 ± 0,5
18	Асинхронная работа между полюсами	мс	≤ 2
19	Срабатывание механизма	мс	≤ 2				≤ 3
20	Скорость открытия (0-6 мм)	м / с	0.8 ~ 1,6
21	Скорость закрытия (6 мм – закрытая)	м / с	0,4 ~ 1,0
22	Сила контакта поджатия контактов	N	2300 ± 200	3000 ± 200		4000 ± 200			6200 ± 300
23	Однофазное сопротивление цепи	мкОм	≤ 50 (630 А) ≤ 45 (1250 А) ≤ 35 (1600-2500A) ≤ 25 (2500 А)

В данной таблице представлены стандартные характеристики вакуумных выключателей. Наша компания имеет возможность изготовления BB-LE с другими техническими элементами в соответствии с требованиями заказчика.

* по специальному заказу ресурс может быть увеличен

(PDF) Исследование коммутационных характеристик быстродействующего вакуумного выключателя в однофазной схеме

ЭЛЕКТРОТЕХНИКА 2010, №11, С. 2-10

ИССЛЕДОВАНИЕ КОММУТАЦИОННЫХ ХАРАКТЕРИСТИК БЫСТРОДЕЙСТВУЮЩЕГО

УПРАВЛЯЕМОГО ВАКУУМНОГО ВЫКЛЮЧАТЕЛЯ В ОДНОФАЗНОМ РЕЖИМЕ

Д.Ф. Алферов, М. Р. Ахметгареев, Г. С. Белкин, А. И. Будовский, В. Д. Евсин,

В. П. Иванов, В. А. Сидоров

(Сероссийский электротехнический институт, Москва, Россия)

При проектировании современного оборудования следует учитывать, что включение или

отключение цепей с реактивной нагрузкой выключателями в произвольные моменты могут

приводить к появлению больших переходных напряжений или токов. Эти переходные процессы

протекают в главных цепях, но при этом могут наводиться также переходные процессы в цепях

управления и вспомогательных цепях, а также в соседних низковольтных системах. Переходные процессы, сопровождающиеся электрическими и механическими нагрузками на высоковольтное

оборудование и вызывают его

, вызываемые или мгновенные повреждения. Наведенные

переходные процессы могут вызвать большое количество помех, например, в системах

управления и защиты подстанции, компьютеров и процессоров или в системах связи. Для

ограничения амплитуды переходных процессов при коммутации обычно принимают такие

стандартных контрмеры, как предвключаемые резисторы, демпфирующие реакторы или

разрядники, усиление изоляции.Однако способы решения могут оказаться

неэффективными или дорогими и не решают проблему кардинально: коммутация все равно

раньше или позже может произойти в наихудшей фазе напряжения.

Создание вакуумного выключателя с управляемой коммутацией в заданной фазе сети

напряжения успешно решает проблему предотвращения опасных бросков тока и перенапряжений,

увеличения ресурса оборудования [1-4]. В рабочий режим управляемого включения выключателя

на реактивную нагрузку включает сокращение броски тока, а при управляемом

отключении снижения вероятности повторных пробоев и, как следствие, возникновения

перенапряжений.Например, оптимальным моментом для включения конденсаторной батареи

является моментом, когда напряжение на разрыве выключателя проходит через нуль. Чем дальше

момент включения от нулевого значения напряжения на разрыве, тем выше броски тока.

Использование управляемой коммутации реактивной нагрузки (конденсаторных батарей,

шунтирующих реакторов, трансформаторов и ненагруженных линий) эффективно как при

включении, так и при отключении цепи.Управляемое включение токов короткого замыкания

также дает возможность сократить время горения дуги до минимальных значений. При

отключении минимального времени горения дуги определяет из условий, что за это время контакты

должны разойтись на расстояние, достаточное для успешного гашения дуги при переходе тока

VZN63 (VS1) -24-R Вакуумный Выключатель ВУ

VZN63e (VS1e) -12-R Вакуумный Выключатель ВУ – вакуумный выключатель 20кВ с рукояткой с литыми полюсами

Номинальное напряжение, кВ: 20
На наибольшее рабочее напряжение, кВ: 24
Номинальный ток, А: 630, 1000, 1250, 1600, 2500, 3150, 4000

Наименование НИ		Ед. измерения	Значение параметра
Электрическая прочность изоляции	Испытательное напряжение промышленной частоты 50 Гц	кВ	42
	Испытательное напряжение полного грозового разряда	кВ	75
Номинальная частота		Гц	50
Ток размыкания симметричного КЗ		кА	16,20,25,31.5,40,50
Номинальное пиковое значение допустимого сквозного тока		кА	40,50,63,80,100,125
Ток термической стойкости (4с)		кА	16,20,25,31. 5,40,50
Номинальный коммутационный цикл			0-0.3с-в0-180с-в0
Механический срок службы		циклов	10000-30000
Время замыкания		мс	<70
Время размыкания		мс	<45
Время отключения		мс	<60
Мощность включающей катушки		ВА	250
Мощность отключающей катушки		ВА	250

Выключатели VS 1-24 предназначены для эксплуатации в сетях трехфазного переменного тока 50 Гц номинальным напряжением 20 кВ с изолированной или компенсированной нейтралью в нормальных или аварийныхах.
Вакуумные выключатели предназначены для установки в ячейках КРУ и КСО и рассчитаны на поперечное расположение в ячейке относительно сборных шин. Могут как при новом строительстве, так и при замене выключателей прежних лет выпуска. Могут быть установлены в конструкцию Сообщение ячеек и люди при разработке новой продукции.

Условия эксплуатации:

1-Высота над уровнем моря: до 1000 м.
2-Температура окружающей среды: от -25 ° С до + 40 ° С.
3-Влажность окружающей среды: среднее значение относительной в течение дня – не более 95%; среднее значение относительной в течение месяца – не более 90%.
4-Сейсмостойкость до 8 баллов.
5-Окружающая среда не взрывоопасная, не содержащая пыли, агрессивных газов и паров в контейнерах, разрушающих металл и изоляцию.
6-Срок эксплуатации выключателя 25 лет.

7-Требования к надежности

ресурс по механической стойкости выключателя (в зависимости от модификации) – 10000-30000 циклов Б-тн-О;
ресурс по коммутационной стойкости при нагрузочных токах (в зависимости от модификации) – 10000-30000 циклов B-tn-O, где tn- произвольная пауза;
ресурс по коммутационной стойкости при номинальном токе размыкания симметричного КЗ-100 циклов ВО;

6-Срок гарантии со дня ввода в эксплуатацию – 3 года;
7-Срок службы выключателей до среднего ремонта не менее 12 лет;

ОСОБЕННОСТИ КОНСТРУКЦИИ

Операция включения выключателя осуществляется за счёт тягового усилия пружины включения. Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счёт энергии, запасённой пружины выключателя при. Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, создает магнитное поле с диффузной формой горения дуги, распадается и гасится. Благодаря высокой прочности электрической прочности вакуумного промежутка за микросекунд между контактами восстанавливается напряжение.Выключатель состоит из трёх полюсов, закрепленных на корпусе выключателя. Все корпусные детали высоковольтной части выключателя выполнены из изоляционного материала, что позволяет встраивать его в ячейки с ограниченным пространством высоковольтного отсека. Каждый полюс содержит вакуумную дугогасительную камеру, механизм дополнительного поджатия контактов КДВ и токовыводы.
Выключатель оснащён пружинным приводом с низким потреблением тока. Пружинный привод состоит из электродвигателя для взвода пружины, включения пружины, включения электромагнита, блока механических защёлок, демпфирующего гидравлического устройства, отключения электромагнита. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе привода.
Оперативное питание всех элементов привода осуществляется на постоянном токе, в случае необходимости осуществления питания на переменном токе в схеме управления устанавливаются диодные мосты.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Аналоги вакуумных выключателей VZN 63 e ( VS 1) -24- R :

Вакуумный выключатель БП6, БПЦ-10, ВБ-10, ВВУ-СЭЩ 10 кВ

Вакуумный выключатель BB / TEL-10, VF10, BB-EL

схожих названий:

Вакуумный автоматический выключатель / силовой вакуумный выключатель / вакуумный выключатель с литыми полюсами

# вакуумный # выключатель # подстанция # вакуумныйвыключатель # кру # vcb # vs1 # 20кВ

TOP HEADLINES
