Гибкие валы от производителя – Компания Металлорукав

Гибкие валы от производителя – Компания Металлорукав

https://metallorukav.ru/images/stories/virtuemart/category/vibro39.png

Производство гибких валов в Москве. Гибкие валы от производителя – компании Металлорукав.

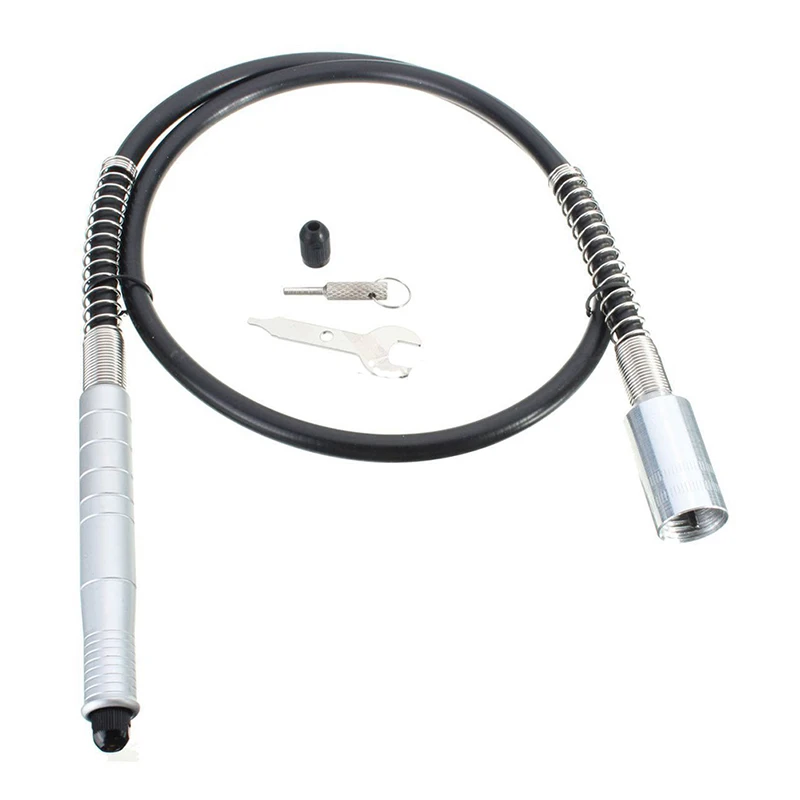

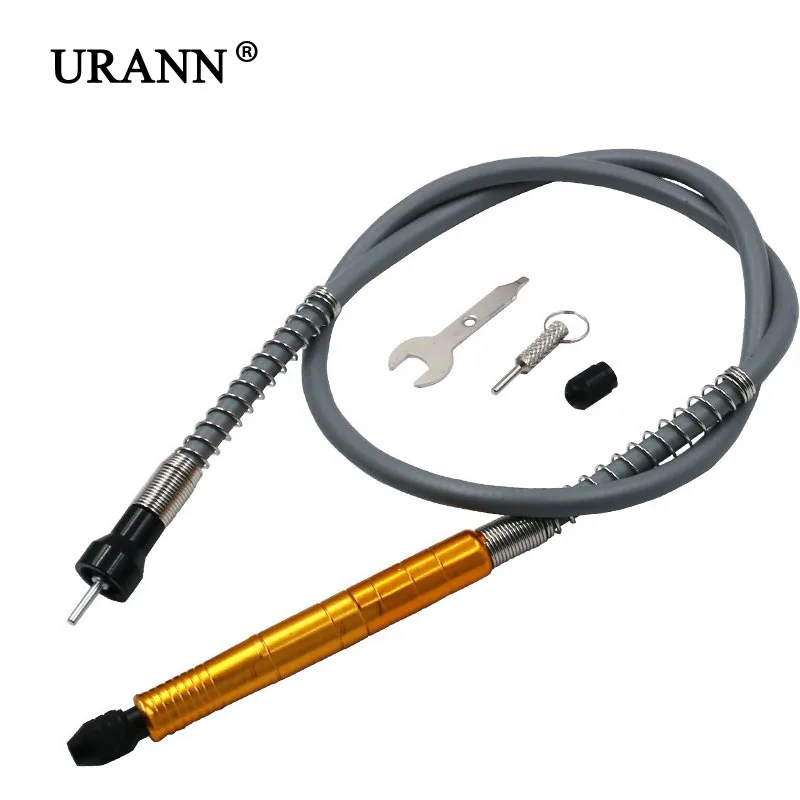

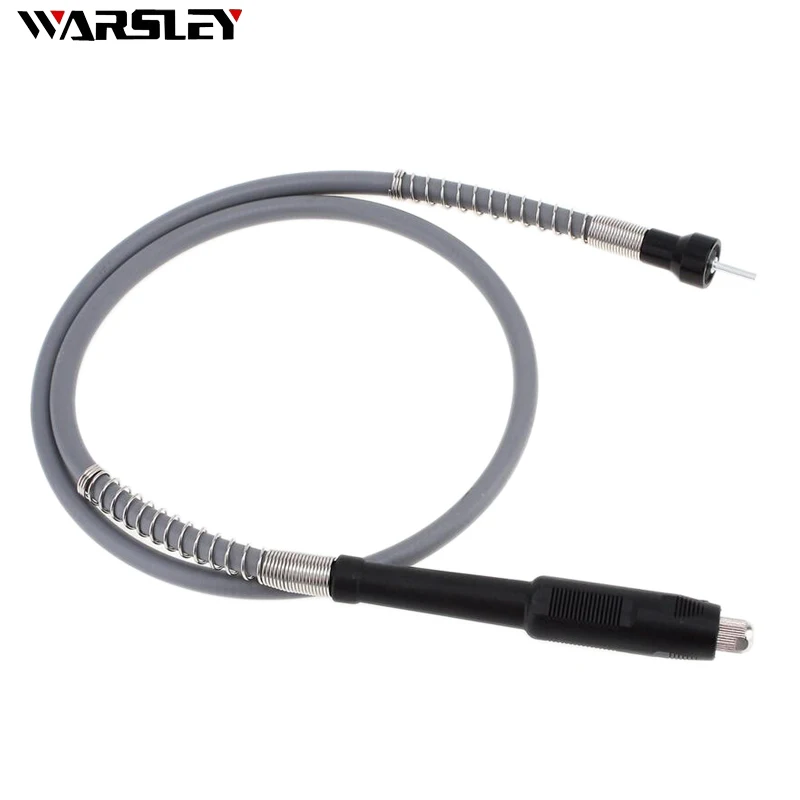

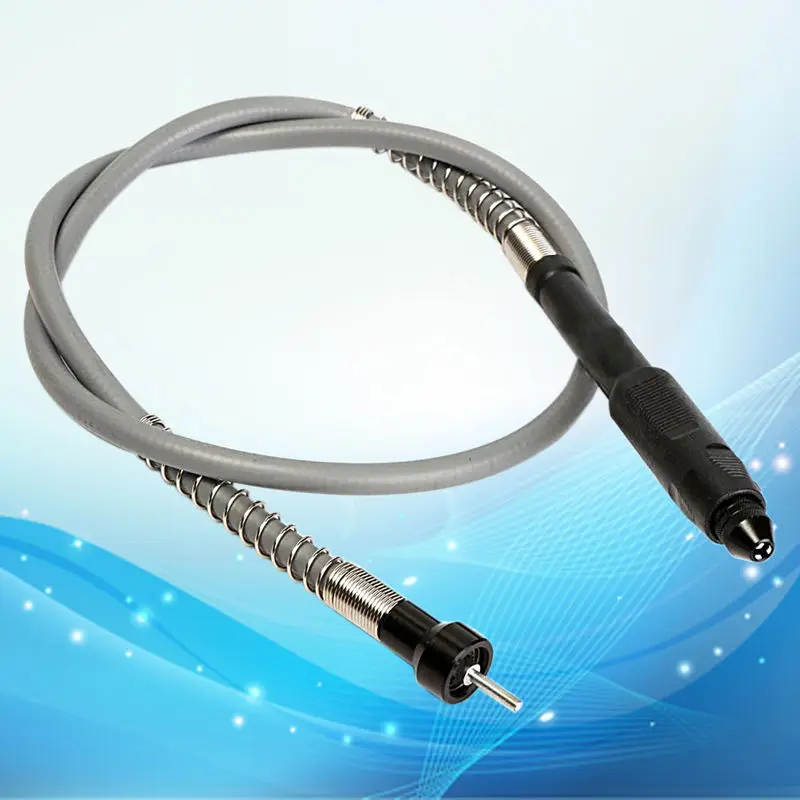

Что такое гибкие валы?

Валы гибкие предназначены для передачи крутящего момента на расстояние от источника к исполнительному механизму. Наша компания изготавливает всю номенклатуру гибких валов к глубинным вибраторам для уплотнения бетонных смесей, шлифовальных машин, а также валов, используемых в скоростемерах железнодорожных локомотивов.

Область применения

Гибкие валы имеют большую жёсткость на кручение и малую на изгиб. Гибкий вал используют для глубинных вибраторов, шлифовальных машин и валов, которые применяют в скоростемерах железнодорожных локомотивов. Они осуществляют передачу крутящего момента между деталями, которые во время работы меняют своё положение.  Валы для глубинных вибраторов различают по присоединительным размерам, которые зависят от диаметра наконечника, и по длине. В своей конструкции валы содержат сердечник и несколько слоёв стальной проволоки, направление навивки которой чередуется в каждом слое. Производитель «Металлорукав» изготавливает не только стандартных размеров изделия – возможно и производство валов и сердечников на заказ, исходя из технических требований заказчика. В сравнении с жёсткими шарнирными аналогами, данное изделие обладает рядом преимуществ. Во-первых, оно более просто монтируется и его легко заменить. Кроме того, гибкий вал может прекрасно передавать вращения в обоих направлениях. На концах изделий находятся патроны, с помощью которых можно легко их крепить. Снаружи устройство покрыто защитной оболочкой, предохраняющей конструкцию вала от механических повреждений и коррозии.

Номенклатура гибких валов

Тип	Диаметр вала,мм	Длина вала,м	Частота вращения об/мин	Радиус изгиба, мм	Масса,кг	Применение
ВС-10	10,4	3,0-9,0	3500	250	9-16	ИВ-75
ВС-350	14	3,0-9,0	3500	300	11-20	ИВ-116, ИВ-117
ВС-400	14	3,0-9,0	3500	300	11-20	ИВ-113
В-124Б	15,4	2,6-3,6	2800	300	9 11	ТЭМ 2 ТЭП 10
ВСБЛ-16	16	2,275	350	350	8	ВЛ-10, ВЛ-80К
РН-8Са	8,23	Min 1,2	4500	350	0,35 (1 п. м.)	Спец. изделие
В-122-1	14; 16	3,0	3500	300	6,9-7,7	шлифмашина

Возможно изготовление валов и сердечников по техническим требованиям заказчика.

Вал гибкий В-124Б по ТУ 4833-028-29124208-2008
Реверсивный вал В-124Б предназначен для привода скоростемера тепловоза ТЭМ-2 и ТПЗ-10.

Вал гибкий ВСБЛ-16 по ТУ 4833-030-29124208-2008
ВСБЛ-16 предназначен для привода скоростемера тепловоза ВЛ-10 и ВЛ-80К.

Вал гибкий
ВС-350 и ВС-400 по ТУ 4833-027-29124208-2008

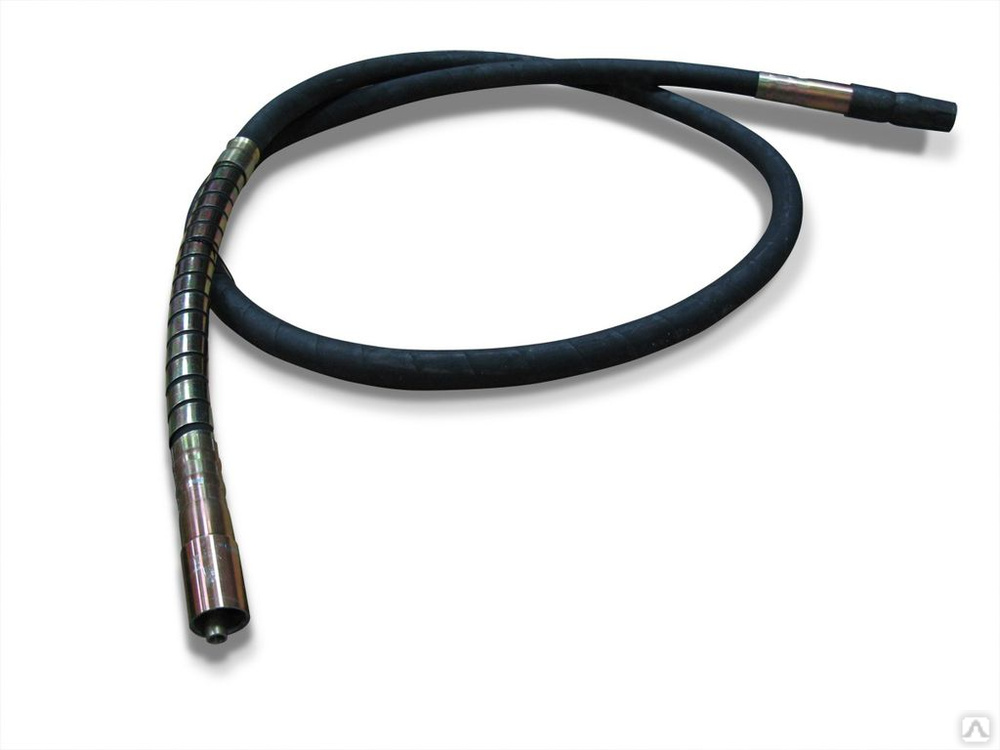

Вал ВС-350 предназначен для передачи крутящего момента от электродвигателя к вибратору применяемого для уплотнения бетонных смесей.

Вал ВС-400 предназначен для передачи крутящего момента от электродвигателя к вибратору применяемого для уплотнения бетонных смесей в ограниченных пространствах. Вал гибкий изготавливается из стальной пружинной проволоки.

Вал гибкий В-122-1 по ТУ 4833-020-29124208-2002
Вал гибкий В-122-1 предназначен для передачи крутящего момента от электродвигателя к шлифовальной машине.

Вал гибкий РН-8Са по ТУ 4833-029-29124208-2008
РН-8Са, реверсивный, из нержавеющей проволоки, предназначен для передачи крутящего момента в приводах специального назначения.

Гарантийный срок эксплуатации:
В-124Б — 12 месяцев с момента ввода в эксплуатацию
ВСБЛ-16 — 6 месяцев с момента ввода в эксплуатацию

ВС-350 и ВС-400 — 1000 часов с момента ввода в эксплуатацию
РН-8Са — срок эксплуатации 750 часов
В-122-1 — 12 месяцев с момента ввода в эксплуатацию

• Мы – производитель. Это гарантирует прямые поставки и минимальные цены.
• Возможно изготовление гибких валов по техническим требованиям заказчика.
• Вся продукция имеет необходимые документы.
• Удобный склад в Московской области.

Сертификаты на продукцию

Сертификат на гибкие валы

Скачать сертификат

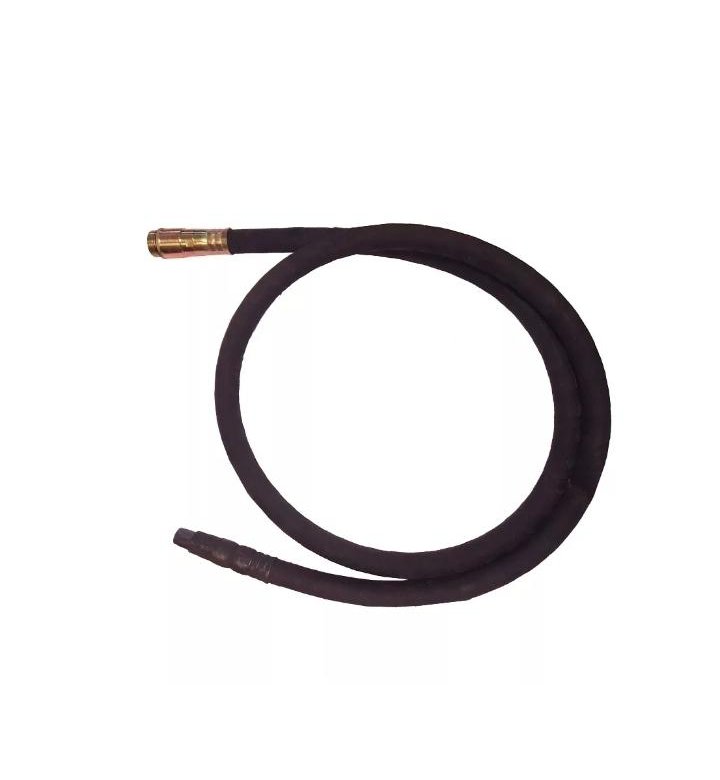

Вал гибкий Husqvarna (Atlas Copco) Superflex 40 9678595-05

• Описание
• Характеристики
• Документация
• Отзывы (0)
• Принадлежности

Описание

Особенности:

• Вал Husqvarna Superflex 40 предназначен для совместного применения с высокочастотным электрическим приводом АМЕ 1600 и вибробулавой AT
• Необходима смазка вала каждые 75 часов работы консистентной смазкой KLUBER GBU Y131 или эквивалентом. 15 г смазки на метр вала.



	Для работы необходимо дополнительно приобрести гибкий булаву AT и привод AME 1600
	Вал Husqvarna Superflex оборудован разъемом для быстрого соединения с приводным блоком и булавой AT

Особенности: Вал Husqvarna Superflex 40 предназначен для совместного применения с высокочастотным электрическим приводом АМЕ 1600 и вибробулавой AT Необходима смазка вала каждые 75 часов работы консистентной смазкой KLUBER GBU Y131 или эквивалентом. 15 г смазки на метр вала.   Для работы необходимо дополнительно приобрести гибкий булаву AT и привод AME 1600 Вал Husqvarna Superflex оборудован разъемом для быстрого соединения с приводным блоком и булавой AT

Характеристики

Характеристики
Быстроразъемное соединение вала и булавы	+
Быстроразъемное соединение вала и привода	+
Длина гибкого вала, м	4
Назначение	Удаление пустот из бетона, распределение бетона по форме, увеличение плотности, улучшение сцепления бетона с арматурой, вывод влаги наверх
Особенности	Для работы необходимо дополнительно приобрести булаву 29-59мм и привод AME 1600 (см. дополнительные изделия).
Применение для балок	+
Применение для колонн	+
Применение для полов	+
Применение для стен	+
Применение для фундаментов	+
Рабочая масса, кг	7,3
Смазка булавы	Каждые 75 часов работы консистентной смазкой KLUBER GBU Y131 или эквивалентом. 15 г смазки на метр вала.
Тип привода	Механический
Габариты и вес
Вес брутто, кг	20
Высота в упаковке, мм	1000
Длина в упаковке, мм	500
Ширина в упаковке, мм	700

Документация

Отзывы (0)

Нет отзывов о данном товаре.

Обнаружив ошибку или неточность в тексте или описании товара, выделите ее и нажмите Shift+Enter.

Производство Эллиотта | Гибкий вал

Основная технология применяется тысячей различных способов.

Особенности продукта

• Надежность, подтвержденная испытаниями
• Высоконадежные решения
• Сделано в США
• Встроенное качество
• Обслуживание клиентов мирового класса

Гибкие валы Elliott предназначены для передачи мощности или вращательного движения по криволинейной траектории либо между неподвижными валами, либо между валами, имеющими относительное движение.

Они могут решить проблемы несоосности, поглощать и изолировать вибрацию, а также упрощать конструкцию и применение силовой передачи. Гибкие валы Elliott легко выдерживают удары внезапных изменений нагрузки при пуске и остановке. Они будут эффективно и надежно передавать мощность ведомому элементу, который должен перемещаться во время работы, даже при поворотах или в машинах, при этом обеспечивая высокую степень свободы в расположении источников привода, будь то механические, такие как электродвигатели или ручные.

Использование гибких валов для решения сложных проблем с приводом может сократить время проектирования, снизить затраты на первоначальную сборку и техническое обслуживание без использования открытых универсальных шарниров, шестерен, шкивов или муфт. Рассмотрите возможность использования гибких валов Elliott на раннем этапе проектирования, чтобы в полной мере воспользоваться преимуществами этой уникальной технологии для эффективного, экономичного и гибкого решения сложных проблем с приводом. Заставьте Elliott e-novation работать, но свяжитесь с нами.

Полезные ссылки

Часто задаваемые вопросы

Как долго Эллиот занимается этим?

В 1879 году Нельсон Стоу изобрел и запатентовал гибкий вал — метод передачи мощности от удаленного источника к управляемому механизму. Почти сто сорок лет спустя гибкий вал продолжает решать прикладные задачи, о которых тогда нельзя было даже мечтать.

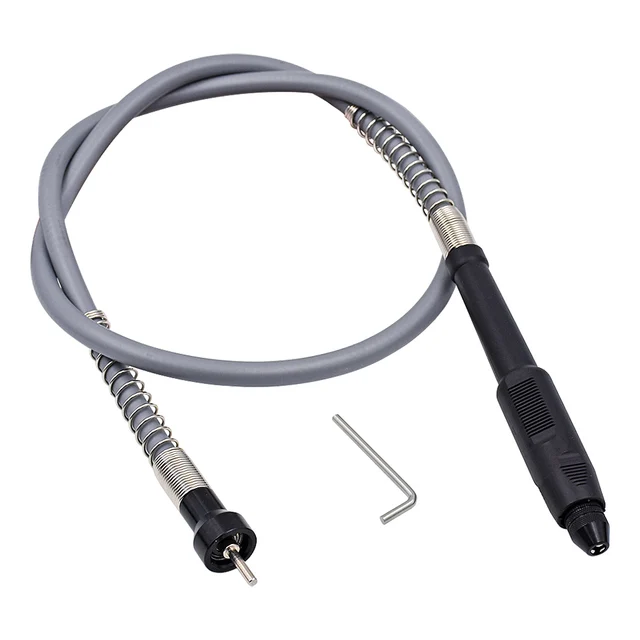

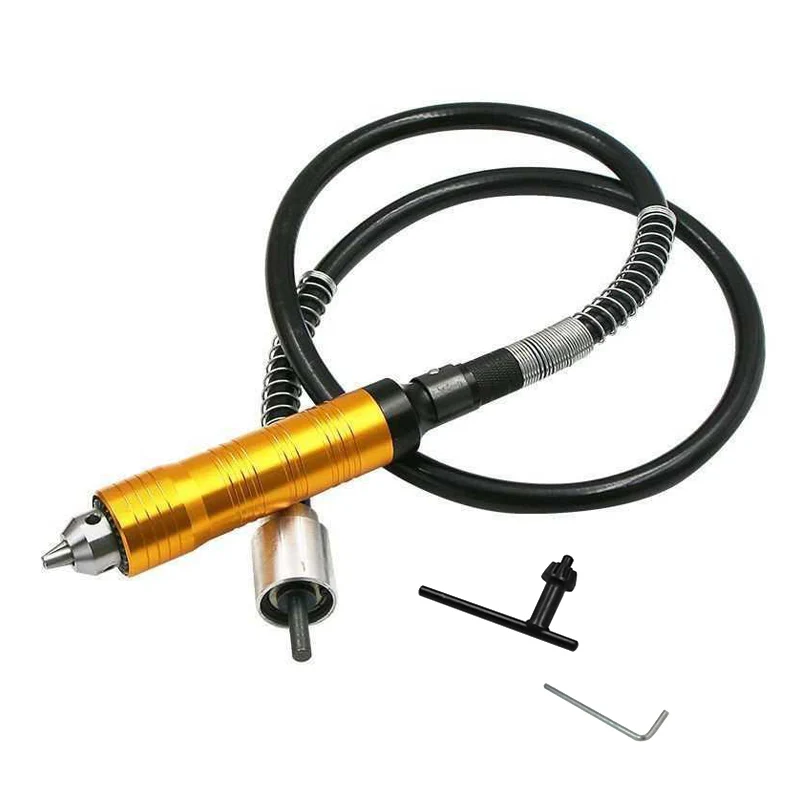

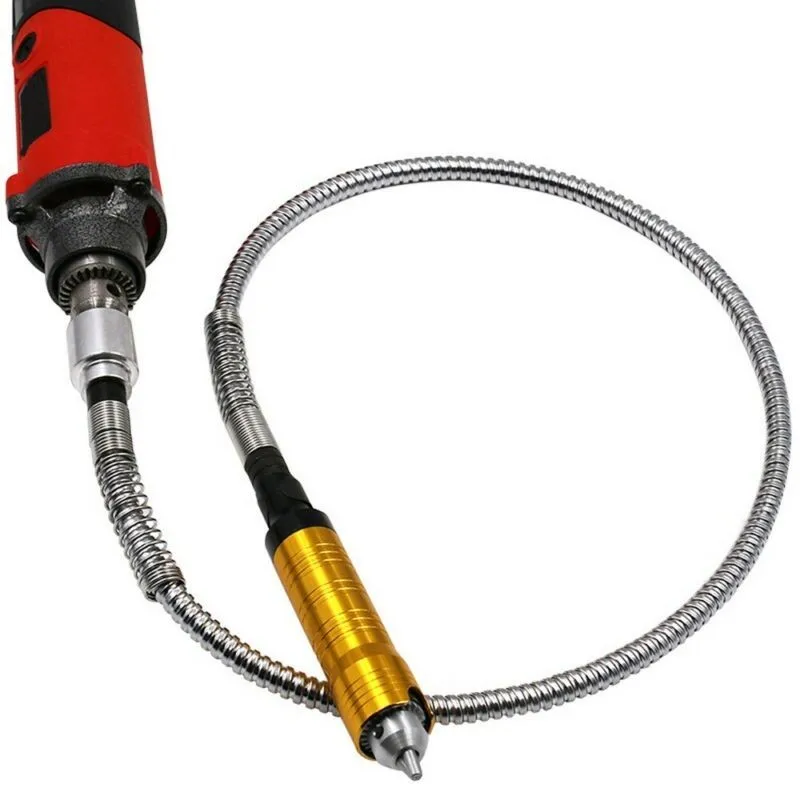

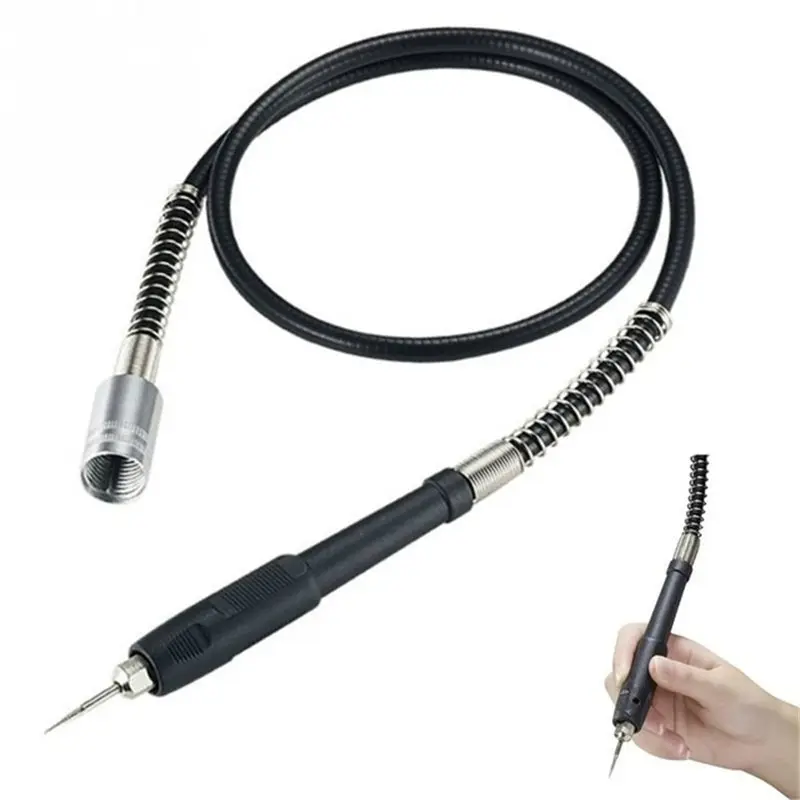

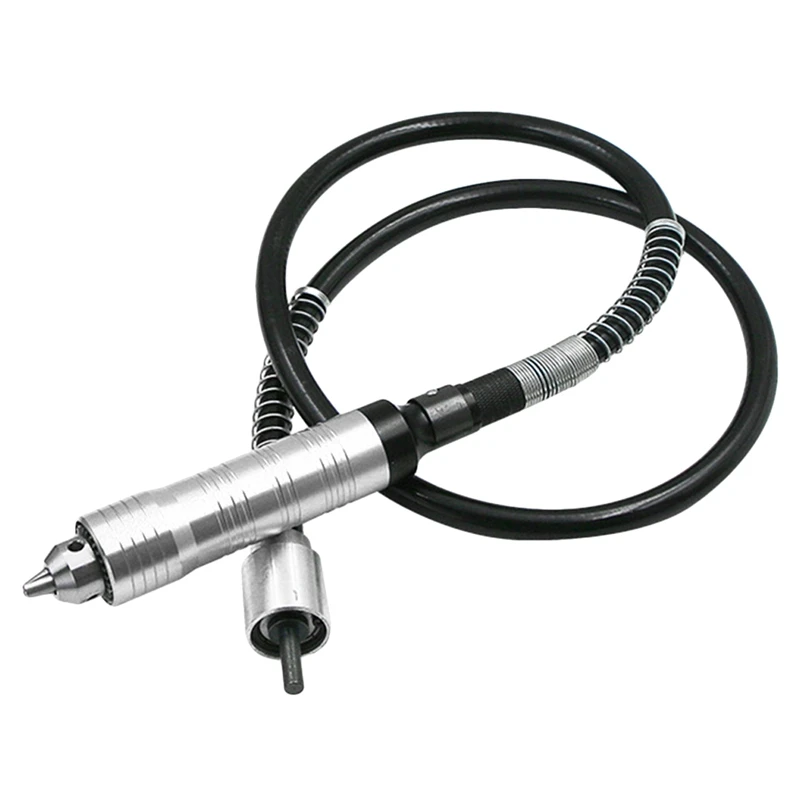

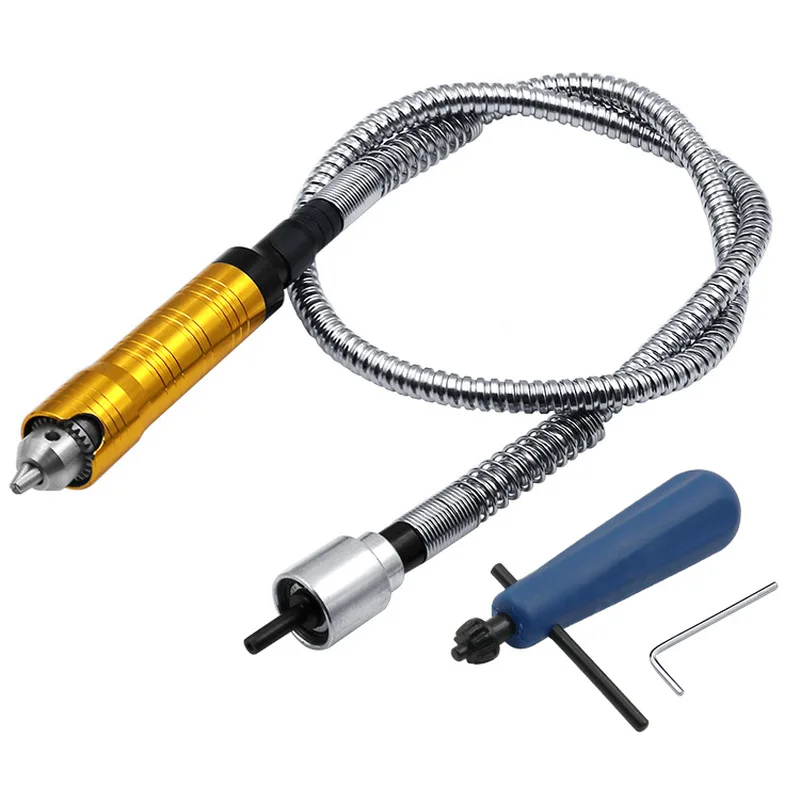

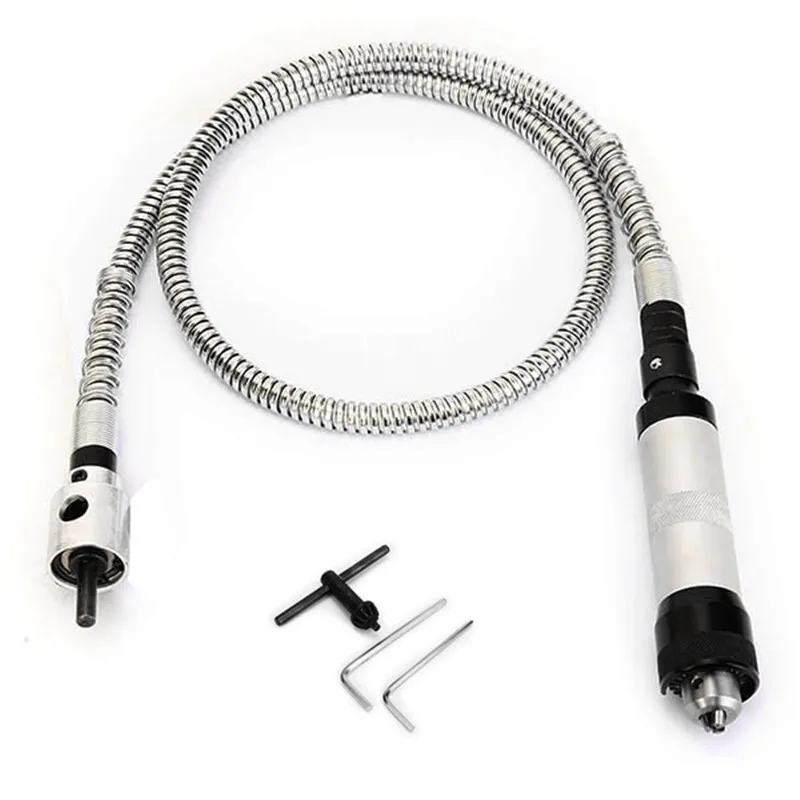

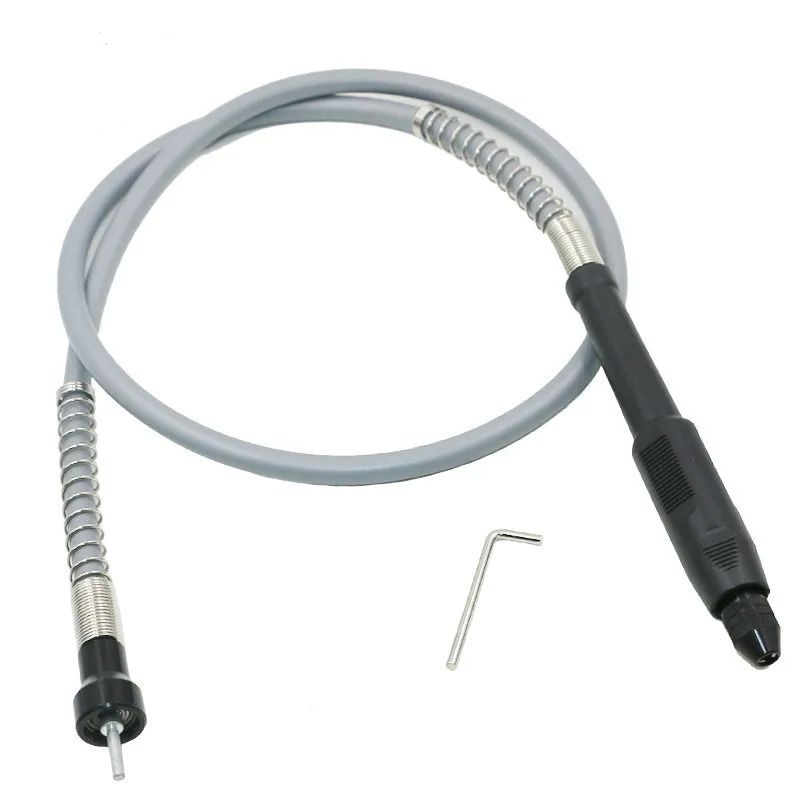

Что такое гибкий вал?

Это полный механизм, способный передавать вращательную силу или движение между двумя точками, которые не обязательно должны быть коллинеарными. Они доступны в широком диапазоне конфигураций и материалов для удовлетворения ваших потребностей. Гибкие валы очень долговечны и могут работать в сложных условиях, некоторые из которых требуют непрерывной работы на очень высокой скорости. Существует два основных типа гибких валов:

Силовой привод: Предназначен для непрерывной работы на скоростях свыше 100 об/мин, когда крутящий момент передается в одном направлении вращения. Его также можно использовать, когда прерывистая работа является требованием приложения.

Пульт дистанционного управления: Предназначен для прерывистой работы со скоростью 100 об/мин или меньше. Гибкие валы с дистанционным управлением обычно имеют более высокий крутящий момент, чем гибкие валы силового привода, и могут вращаться как по часовой стрелке, так и против часовой стрелки без побочных эффектов.

Как я могу узнать, выиграет ли моя система от использования Flex Shaft?

Свяжитесь с одним из наших инженеров по применению, чтобы определить, подходят ли крутящий момент, скорость и окружающая среда для вашего применения для гибкого вала. За последние 140 лет компания Elliott разработала гибкие валы буквально для ТЫСЯЧ применений, от военных и коммерческих до электростанций и т. д.

Есть ли другие варианты использования?

Elliott производит широкий ассортимент тросов Push/Pull и элементов управления. Подобно нашим гибким валам, толкающие/тянущие кабели Elliott передают линейное движение из одного места в другое. Они просты в установке и являются одними из самых популярных в отрасли. Наши инженеры по применению работают с вами, чтобы определить наилучшие конфигурации монтажа, длину хода/хода и общую длину. Свяжитесь с нами для получения дополнительной информации.

Из каких частей состоит гибкий вал?

Как правило, гибкий вал состоит из следующих компонентов: сердечника, корпуса, соединения двигателя, фитинга и наконечника. Некоторые системы будут иметь все эти компоненты, в то время как другие могут иметь только некоторые из них.

СЕРДЕЧНИК: Проволока, намотанная слоями в противоположных направлениях вокруг центральной проволоки.

КОРПУС: Гибкий канал, поддерживающий сердечник во время работы. Многие из гибких валов Elliott поставляются с кожухом, состоящим из стального вкладыша, армирующей оплетки из стали и ткани и резинового покрытия.

СОЕДИНЕНИЕ ДВИГАТЕЛЯ: Это то, что соединяет гибкий вал с источником питания. Существует множество различных соединений двигателя, от простого одиночного фитинга до более сложной многогранной системы.

ФИТИНГ: Фитинг сердечника крепится непосредственно к сердечнику для сопряжения с источником питания.

ОБОЙМА: Обойма крепится к корпусу, поддерживая его в равномерном изгибе и предотвращая его вращение.

Что я должен знать, прежде чем говорить с инженером по приложениям?

Наша таблица основных валов является хорошей отправной точкой. Вы должны знать мощность, которую необходимо передать, рабочую скорость, направление вращения, минимальный радиус изгиба и прогиб при кручении. Мы можем помочь и даже готовы разобраться в этом для вас. Наши инженеры по применению готовы рассмотреть и порекомендовать подходящий для вас гибкий вал. Свяжитесь с нами для получения дополнительной информации!

Гибкие муфты валов с нулевым люфтом | Муфты валов

Щелкните изображение, чтобы увеличить его

Несоосность вала может ограничивать производительность машины, вызывать чрезмерную вибрацию, высокие реактивные нагрузки и ускоренный износ, а также часто приводит к преждевременному выходу оборудования из строя. Гибкие муфты вала могут помочь предотвратить эти проблемы, передавая крутящий момент и компенсируя параллельное, угловое и осевое смещение между компонентами привода. При правильной установке гибкие муфты валов также могут снижать вибрацию, минимизировать шум и защищать компоненты карданного вала.

Высокоэффективные гибкие муфты вала от лидера отрасли

Zero-Max является ведущим производителем гибких муфт вала. Наши гибкие муфты с нулевым люфтом справляются с большими перекосами валов, не вызывая высокого радиального напряжения, и работают лучше, чем другие альтернативы гибким или жестким муфтам, в высокопроизводительных приложениях. Страсть и качество, наряду с многолетним опытом и знаниями, были воплощены в разработке каждой из наших линий соединения валов. Результатом являются компоненты, которые обеспечивают:



Zero Backlash operation Exceptional performance and precision Perfect for high-speed applications High torsional stiffness

Low reaction loads No lubrication required Maintenance-free Долгий срок службы

Высокопроизводительные гибкие муфты вала от лидера отрасли

Zero-Max является ведущим производителем муфт с гибкими валами. Наши гибкие муфты с нулевым люфтом справляются с большими перекосами валов, не вызывая высокого радиального напряжения, и работают лучше, чем другие альтернативы гибким или жестким муфтам, в высокопроизводительных приложениях. Страсть и качество, наряду с многолетним опытом и знаниями, были воплощены в разработке каждой из наших линий соединения валов. Результатом являются компоненты, которые обеспечивают:


Zero Backlash operation Exceptional performance and precision Perfect for high-speed applications High torsional stiffness

Low reaction loads No lubrication required Maintenance-free Long operational life

Правильный выбор гибкой муфты вала для вашего применения

Гибкая муфта вала обеспечивает передачу крутящего момента, помогая повысить производительность и срок службы машины, но использование муфты неправильного типа может ухудшить механические характеристики. Слишком жесткие муфты могут создавать чрезмерные нагрузки на подшипники, которые могут повлиять на производительность и срок службы. Муфты с люфтом или «закручиванием» в приложениях с изменяющимися скоростями могут ограничивать рабочую скорость и производительность машины. Неправильная установка или использование муфт валов за пределами рекомендованных номиналов также может вызвать проблемы.

Основными критериями выбора гибкой муфты вала являются допустимый крутящий момент, профиль движения, максимальное число оборотов в минуту, размеры вала, а также тип и величина несоосности. После установки муфту должно быть относительно легко подсоединять и отсоединять для осмотра по мере необходимости.

Наши проверенные конструкции помогут вам достичь оптимальной производительности

Мы предлагаем гибкие муфты вала различных моделей и стилей, включая серии, разработанные специально для серводвигателей, систем автоматизации и ветряных турбин. Вы также можете заказать нестандартные муфты вала, разработанные в соответствии с вашими уникальными требованиями. Просмотрите наш каталог, чтобы узнать больше обо всех вариантах муфт вала.

Остались вопросы? Позвольте Zero-Max помочь вам выбрать правильную гибкую муфту вала в соответствии с требованиями вашей системы.


Композитные дисковые муфты

Композитные дисковые муфты валов (муфты CD®) выдерживают самые жесткие требования систем серводвигателей. Мы изготавливаем функциональные детали муфт валов CD из высокоточных и слоистых композитных материалов аэрокосмического класса. Эти лучшие в своем классе гибкие муфты справляются с несоосностью валов, обеспечивая при этом высокую жесткость на кручение и работу без люфта для машин с агрессивными профилями движения, такими как повторяющиеся реверсивные движения, остановки, индексация и высокая частота циклов.

В зависимости от выбранной модели можно выбрать муфты Single-Flex, Double-Flex и с плавающим валом с хомутом или ступицей с установочным винтом. Также доступны различные материалы и покрытия. Стандартные гибкие муфты CD доступны для диаметров валов от 0,250 до 6,00 дюймов с максимальной передачей крутящего момента до более чем 94 000 дюйм-фунтов. По запросу доступны конструкции большего размера и с более высоким крутящим моментом. Zero-Max также предлагает широкие возможности по индивидуальному заказу для муфт CD.

Муфты валов ServoClass®

Муфты валов ServoClass сочетают в себе производительность, долговечность и цену. Эти прецизионные металлические дисковые муфты с нулевым люфтом обеспечивают высокую жесткость при кручении, превосходную устойчивость к несоосности и помогают снизить реактивные нагрузки на соединенные компоненты. Они идеально подходят для прецизионных высокоскоростных приложений, включая серводвигатели, шаговые двигатели, линейные приводы и многое другое. Доступны 14 типоразмеров, как однодисковые, так и двухдисковые модели, с номинальным крутящим моментом до 2200 дюйм-фунтов. (250 Нм).

Муфты валов Control-Flex

Муфты валов Control-Flex специально разработаны и изготовлены для приложений с низким крутящим моментом, включая энкодеры, тахометры и другие приборы. Эти гибкие муфты вала с нулевым люфтом разработаны для обеспечения точности и оснащены зажимными ступицами для превосходного, надежного и виброустойчивого соединения вала. Гибкие элементы обеспечивают сверхнизкую реактивную нагрузку на подшипник, вызванную несоосностью вала. Использование гибких муфт вала Control-Flex на энкодере гарантирует точность и продлевает срок его службы.

Муфты Schmidt

Муфты Schmidt для валов уникально разработаны для работы в условиях сложных проблем с несоосностью или больших фиксированных или переменных смещений валов. Эта линейка включает модели для больших смещений валов или для встроенных валов с меньшим смещением валов. Мы также предлагаем муфты вала Schmidt 5-D для приложений с высоким крутящим моментом, где критически важно поддерживать постоянную угловую скорость при экстремальном угловом смещении вала.
