Станок вальцовый МС – ЗАО “Совокрим”
Оборудование для крупяного производства Оборудование для мукомольного производства
Станок вальцовый МС предназначен для измельчения зерна и получения максимального количества промежуточных продуктов ввиде крупок и дунстов высокого качества, обогащения полученных промежуточных продуктов с последующим их измельчением в муку и вымолом оболочек от оставшихся частиц эндосперма.
Станок вальцовый МС используют при сортовых помолах на следующих этапах:
- крупообразование с вымолом оболочек (драной процесс)
- обогащение и измельчение обогащенных промежуточных продуктов (шлифовочный процесс)
- тонкое измельчение обогащенных промежуточных продуктов с вымолом оставшихся оболочек (размольный процесс).
Основными материалами, применяемыми в конструкции станка, являются нержавеющая сталь, пластичный чугун и композитные материалы.
Наиболее широко используется нержавеющая сталь.
Основание станка МС выполнено из цельнолитного пластинчатого чугуна, что гарантирует стабильность, прочность и виброустойчивость.
Защитные кожухи изготовлены из недеформирующегося композитного материала, который обеспечивает высокий уровень шумопоглощения.
Вальцовый блок компактный, независимый и легкосъемный. Межвальцовая передача снабжена двухсторонними ремнями специального профиля. Для обеспечения простой и легкой замены вальцов на блоке применяется система шариковых направляющих, которая позволяет легко выводить их из станка и устанавливать на транспортную тележку.
Блок питающих валков представляет собой также независимый легкодемонтируемый узел. Загрузочный патрубок из поликарбоната обладает большой емкостью (65 литров), его углы скольжения рассчитаны так, чтобы избежать возникновения перемычек продукта и его отложения на стенках.
Вальцовый станок отличается высоким уровнем автоматизации. Скорость вращения питающих валков регулируется инвертором в зависимости от уровня продукта в патрубке, измеряемого емкостным зондом. Автоматическая регулировка поддерживает уровень на заданном значении. Можно выбрать режим работы с фиксированной скоростью, отключив регулировку. В этом случае можно вручную регулировать питающий клапан для обеспечения оптимальных условий измельчения.
Межвальцовый зазор также контролируется и индицируется на пульте управления. Может производиться автоматическая или ручная регулировка зазора между мелющими вальцами. Система регулировки не зависит от пневмоцилиндра между мелющими вальцами.
Техническая информация Станок вальцовый МС
| Марка | Производительность, т/час | Диаметр бочки вальца, мм | Длина бочки вальца, мм | Окружная скоростьбыстровращающегося вальца, м/с | Мощность электродвигателей на приводе | Размеры, мм | Вес, кг | ||||
| вальцов, кВт | питающего устройства, кВт | А | В | С | Н | ||||||
| МС1-1 | 1,6 | 250 | 330 | 6…9 | 4 – 7,5 | 0,37 | 770 | 1900 | 1370 | 1300 | 1600 |
| МС1-2 | 2,5 | 250 | 500 | 5,5 — 15 | 0,37 | 940 | 2100 | 1950 | |||
| МС100-25 | 8 | 250 | 1000 | 45 | 0,55 | 1880 | 3000 | 1430 | 1800 | ||
| МС100-30 | 300 | 3630 | |||||||||
| МС125-25 | 10 | 250 | 1250 | 45 | 0,55 | 2130 | 3300 | 3580 | |||
| МС125-30 | 300 | 4180 | |||||||||

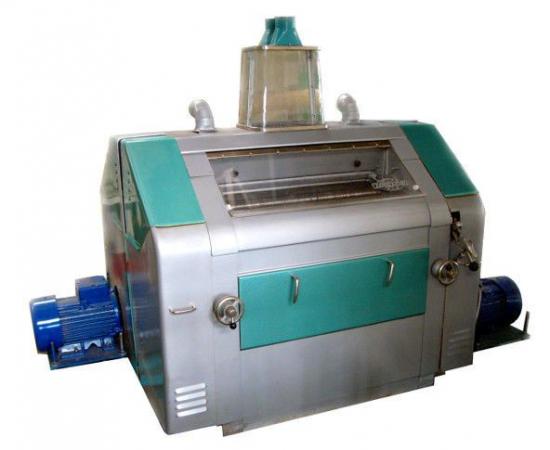

Вальцовый станок типа А1-БЗН
Вальцовые станки типа А1-БЗН
Вальцовые станки типа A1-БЗН выпускают в трех модификациях, для различных мукомольных заводов.

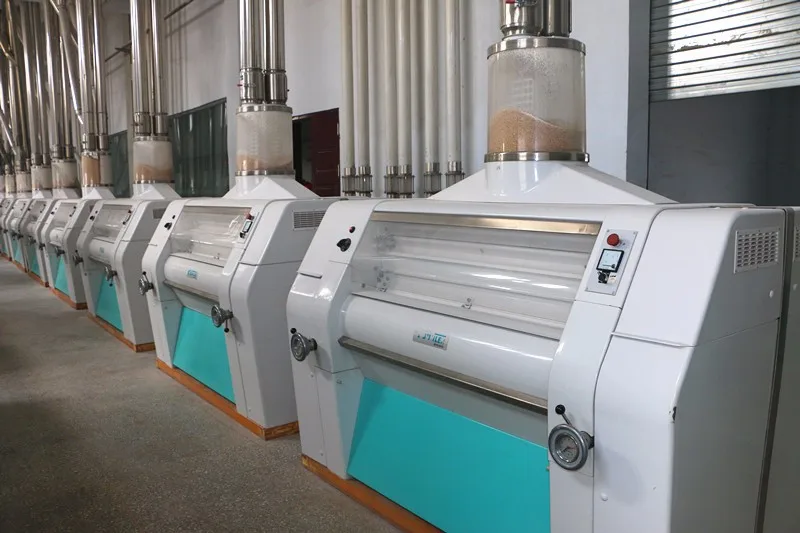

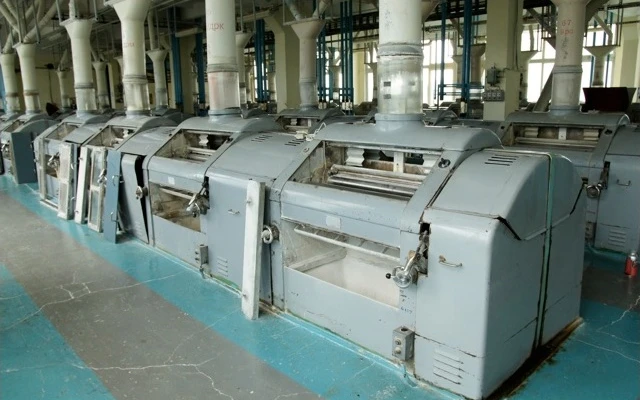

Станки устанавливают группами по четыре-пять машин с общими капотами. Набор станков различной формы исполнения и последовательность их монтажа в каждой группе регламентированы проектом типового мукомольного завода. Характерно, что электродвигатели этих вальцовых станков размещают на специальной площадке под междуэтажным перекрытием.
Вальцовый станок типа A1-БЗН имеет 21 форму исполнения.
Вальцовый станок А1-БЗ-2Н используют как на вновь строящихся, так и на реконструируемых мукомольных заводах взамен станка ЗМ-2. Станок А1-БЗ-2Н отличается от станка AI-БЗН наличием индивидуальных капотов и возможностью установки электродвигателя на том же перекрытии, где расположен станок, а также под перекрытием на специальной площадке. Станок имеет 39 форм исполнения.
Вальцовый станок Al-БЗ-ЗН используют как на вновь строящихся, так и на реконструируемых мукомольных заводах взамен станка БВ-2.
Он отличается от описанных выше станков наличием устройства для верхнего забора измельченного продукта.
Это устройство состоит из приемных труб для отсоса продукта непосредственно после измельчения из бункеров под вальцами, системы пневмотранспорта. Вальцовый станок А1-БЗ-ЗН имеет 22 формы исполнения.
Вальцовый станок А1-БЗН (рис.) состоит из следующих основных сборочных единиц: мелющих вальцов, привода вальцов, меж-вальцовой передачи, механизмов настройки и параллельного сближения вальцов, системы привала – отвала вальцов, приемно-питающего устройства и станины.
Вальцовый станок А1-БЗН:
1 – приемная труба; 2 – сигнализатор уровня продукта; 3 – заслонка; 4 – винтовое устройство; 5 – рукоятка; 6 – штурвал; 7 – стопорная головка; 8 – нож-очиститель; 9 – выпускной бункер; 10 – щетка-очиститель; 11, 12 – медленно и быстро вращающиеся вальцы; 13 – питающий валок; 14 – шнек; 15 – шторки-датчики
Мелющие вальцы устанавливаются парами в обеих половинах станка. Причем линия, соединяющая центры торцевых окружностей вальцов, образует угол 30° с горизонталью. Длина вальца – 1000 мм, а номинальный диаметр бочки – 250 мм.
Масса полого вальца примерно на 30% меньше цельного – 270 кг.
Валец представляет собой двухслойную полую цилиндрическую бочку, диаметр внутренней полости которой – 158 мм, глубина наружного отбеленного слоя (рабочего) – 10 мм. С обоих концов бочки запрессованы цапфы. На конической части цапфы установлены подшипники. Концевая цилиндрическая часть служит для насадки приводного шкива или шестерен межвальцовой передачи. В цапфы быстровращающегося вальца вставлены трубки с охлаждающей водой.
Мелющие вальцы вращаются в двухрядных роликовых сферических подшипниках, имеющих коническую посадку внутренних обойм. Подшипник демонтируют с конической части цапфы гидравлическим съемником, который нагнетает масло через отверстие в цапфе в место сопряжения с поверхностью внутренней обоймы подшипника. Корпуса подшипников верхнего вальца прикреплены к боковой части станины четырьмя болтами, а корпуса подшипников нижнего подвижного вальца имеют свободные концы (локти), опирающиеся на предохранительные пружины.
Корпус нижнего вальца выполнен разъемным, что позволяет снимать вальцы вместе с подшипниками.
Устройство для охлаждения верхнего быстровращающегося вальца работает следующим образом (рис.). Валец 6 охлаждается водой, поступающей через трубку 5, которая введена свободным концом через осевое отверстие в цапфе во внутреннюю полость вальца. Трубка имеет два отверстия для разбрызгивания воды внутри вальца. Открытый конец трубки жестко соединен с корпусом 7. Внутри корпуса в подводящем водопроводе установлен пробковый кран, регулирующий подачу воды во внутреннюю полость вальца. Теплая вода отводится через кольцеобразный зазор между неподвижной трубкой 5 и вращающейся бронзовой втулкой 2 с коническим раструбом. Отработавшая вода поступает в сливную камеру, отводится по трубе в охлаждающее устройство и возвращается в систему рециркуляции. Нагретую воду можно использовать для увлажнения зерна в подготовительном отделении мукомольного завода.
Центробежные силы инерции, возникающие при вращении вальца, способствуют хорошему омыванию внутренней его полости и отводу теплоты.
При нормальной работе системы охлаждения температура быстровращающегося вальца не должна превышать 60 °С. По данным испытаний, температура поверхности вальца не превышает 36 °С, а продуктов после измельчения – 25 °С.
Охлаждение вальцов оказывает положительное влияние на технологические показатели помола. Снижение температуры в зоне измельчения предотвращает подсушивание и чрезмерное измельчение оболочек, а также перегрев продуктов размола. Расход воды на охлаждение не превышает 0,6 м3/ч для одного вальцового станка. Однако в настоящее время на практике постепенно отказываются от водяного охлаждения вальцов по причинам, связанным с экономическими и дополнительными трудозатратами.
Устройство для охлаждения быстровращающегося вальца:
1 – корпус; 2 – бронзовая втулка; 3 – шестерни межвальцовой передачи; 4 – подшипник; 5 – трубка; 6 – цапфа; 7 – валец
Ведущие зарубежные фирмы достигают практически тех же результатов внедрением активной системы аспирации и др.
В условиях производства необходимо контролировать температуру нагрева вальцов и измельченного продукта. При увеличении температуры продукта выше нормы после прохождения его через вальцовый станок, необходимо выявить причину нарушения технологического процесса: износ рабочей поверхности вальцов, непараллельность вальцов, неравномерность заполнения мелющей щели, нарушение в системе охлаждения вальцов и др.
В процессе размола к рабочей поверхности вальцов прилипают лепешки измельченных частей зерна. Для очистки рифленых вальцов всех систем, кроме I, II драных, 12-й размольной установлены щетки 10 из полимерного материала, а гладкие вальцы очищаются ножами 8 (см. рис.). Механизм привода вальцов состоит из привода верхнего вальца и межвальцовой передачи. Крутящий момент от электродвигателя передается клиноременной передачей на ведомый шкив, который устанавливается на правой цапфе верхнего быстровращающегося вальца. Диаметр ведущего шкива для рифленых вальцов составляет 150 мм, а для гладких – 132 мм.
Предусмотрено два варианта установки электродвигателей: непосредственно на перекрытии, где располагается вальцовый станок, и под перекрытием на специальной площадке (для станка А1-БЗН подходит только второй вариант).
Межвальцовая передача представляет собой редуктор, состоящий из двух косозубых шестерен шириной 55 мм. Большая чугунная шестерня и малая стальная установлены, соответственно, на левых концах цапф нижнего и верхнего вальцов. Обе шестерни вращаются в масле, залитом в кожух 10 (рис.).
Вальцовый станок А1-БЗН в разрезе:
1 – горловина; 2 – шкив; 3 – пневмопереключатель привала-отвала; 4 – пружина заслонки; 5 – преобразователь сигнала; 6 – шкив питающего механизма; 7 – рукоятка переключения скоростей; 8 – шестерни межвальцовой передачи; 9 – корпус системы охлаждения; 10 – корпус межвальцовой передачи; 11 – корпус подшипника; 12 – блок реле; 13 – конец (локоть) свободный подвижного корпуса подшипника; 14 – фильтр воздушный; 15 – клапан электромагнитный; 16 – воздухопроводы; 17 – пружина предохранительная; 18 – пневмоцилиндр; 19 – кнопки «Пуск», «Остановка»; 20 – станина; 21 – подвеска; 22 – вал эксцентриковый; 23 – штурвал механизма настройки параллельности вальцов; 24 – рукоятка точной настройки межвальцового зазора; 25 – тяга; 26 – винт ограничительный; 27- цапфа
Настройка вальцов на параллельность производится двумя механизмами винтового типа, сопряженными с механизмом параллельного сближения.
При вращении штурвала по часовой стрелке через систему рычагов подвеска тянет локоть подвижного подшипника вверх и сближает вальцы на одном конце, при вращении штурвала против часовой стрелки подвеска опускается, поворачивает рычаг вокруг эксцентрикового вала и отводит нижний валец. Стопорной головкой 7 (см. рис.) с помощью рукоятки фиксируется установленное положение нижнего вальца. Такая же операция производится и для другого конца вальца.
Максимальное изменение зазора между вальцами с помощью механизма настройки параллельности составляет 4,4 мм. Чувствительность механизма характеризуется изменением зазора за один оборот штурвала и равна 0,22 мм. Если измельчение по длине вальцов неодинаково, то вращением штурвалов 6 поднимают или опускают свободные концы корпусов подвижных подшипников, т. е. выравнивают рабочий зазор между вальцами.
Механизм параллельного сближения вальцов предназначен для точной установки рабочего зазора. Требуемый рабочий зазор между вальцами устанавливается вращением рукоятки 5, которая через систему рычагов разворачивает эксцентриковый вал так, чтобы соответственно приблизить или отвести нижний валец.
Максимальное изменение зазора между вальцами механизмом параллельного сближения составляет 1,2 мм, а чувствительность механизма за один оборот рукоятки – 0,06 мм.
Система привала – отвала вальцов обеспечивает автоматическое и ручное управление этими операциями. В рабочем режиме функционирует автоматическое управление привалом – отвалом вальцов. Ручной привал и отвал вальцов выполняется подъемом и опусканием рукоятки 5 (см. рис.). Усилие, прикладываемое к рукоятке, передается на эксцентриковый вал и далее по схеме, рассмотренной выше, происходит привал или отвал. Положение привала вальца фиксируется защелкой, которая зацепляется с упором, запрессованным в боковине станка.
При попадании в вальцовый станок инородных тел размером до 5 мм предохранительная пружина обеспечивает безопасное их прохождение в результате грубого отвала нижнего вальца.
Автоматическое управление привалом – отвалом вальцов включает две схемы: электрическую, измеряющую уровень продукта под питающим механизмом и вырабатывающую соответствующий электрический сигнал управления, и пневматическую – воздействующую через систему рычагов на эксцентриковый вал, который обеспечивает привал-отвал по схеме, рассмотренной выше.
Электрическая схема состоит из сигнализатора уровня продукта, блока реле 72 (рис.) и электромагнитного клапана 75. Пневматическая схема состоит из входного фильтра 14, пневмопереключателя 3 и пневмоцилиндра 18.
Сигнализатор уровня продукта представляет собой конденсатор с определенной емкостью. Изменение уровня продукта в приемной трубе станка изменяет емкость сигнализатора и соответственно управляющий сигнал, который преобразуется и усиливается в схеме электронного блока. При определенной величине сигнал вызывает замыкание контактов реле. Ток напряжением 220 В подается на обмотки электромагнитного клапана 75, который открывает доступ сжатому воздуху под давлением 0,50 МПа к поршню пневмоцилиндра 18. Поршень поднимает шток и через систему рычагов разворачивает эксцентриковый вал 22 на привал нижнего вальца.
При уменьшении уровня продукта в приемной трубе до определенного предела управляющий сигнал по величине становится недостаточным для удержания контактов реле в замкнутом состоянии.
Клапан перекрывает доступ сжатому воздуху в пневмоцилиндр, поршень со штоком опускается и механизм срабатывает на отвал вальца. При работе станка в автоматическом режиме в экстренных случаях возможен принудительный отвал вальцов ручным пневмопереключателем 3.
Приемно-питающее устройство состоит из приемной трубы, валкового питающего механизма с приводом и заслонкой и системы регулирования подачи продукта.
Приемная труба представляет собой стеклянный цилиндр, установленный в горловине вальцового станка. Приемные трубы вальцовых станков, обслуживающие две различные технологические системы, разделены вертикальной перегородкой, которая обеспечивает автономное питание каждой половины станка. В каждой половине трубы установлен сигнализатор уровня продукта.
Механизм подачи продукта (рис.) в зависимости от физико-механических свойств исходного продукта на различных технологических системах имеет семь форм исполнения и включает в различных сочетаниях валковый питатель, редуктор, заслонку и привод.
Питатель может быть выполнен в трех модификациях: дозирующий валок с промежуточными валками (для I драной системы), дозирующий валок со шнеком (для остальных драных систем) и дозирующий и распределительный валки (для размольных систем). На поверхности дозирующего валка нанесены продольные рифли с уклоном 1°30″. В зависимости от технологической системы их может быть 50, 30 или 20. Распределительный валок имеет 50 поперечных рифлей с шагом 2 мм. Шнек выполняется в виде вала с лопастями. Промежуточный валик не имеет нарезки, он изолирован от зоны подачи продукта и выполняет лишь кинематические функции.
Все питатели типа валка со шнеком и двухвалковые для 11-й и 12-й размольных систем имеют редукторы для четырехпозиционного регулирования скоростей дозирующего валка. Скорость вращения валка питающего механизма устанавливают так, чтобы слой продукта был тонким и распределялся по всей его длине.
Механизм подачи продукта
1 – рукоятка; 2 – шнек; 3 – пружина; 4, 5 – кулачковые полумуфты; 6 – шкив; 7 – плоскоременная передача; 8 – быстровращающийся валец; 9 – тяга с поводком; 10 – валок; 11 – блок шестерен
Заслонка 3 (см.
рис.) образует с дозирующим валком питающий зазор, который устанавливают вручную с помощью винтового устройства 4 и регулируют автоматически. Автоматическое регулирование питающего зазора каждой половины станка осуществляется с помощью двух шарнирно подвешенных гофрированных шторок-датчиков 15 и системы рычагов. Чем больше поступает в станок продукта, тем больше питающий зазор, и наоборот. Для каждой технологической системы с помощью ограничительного винта вручную устанавливают диапазон автоматического перемещения заслонки.
Привод механизма подачи продукта (см. рис.) осуществляется плоскоременной передачей 7 от ступицы шкива привода мелющих вальцов. Вращение передается на шкив 6, на одном валу с которым установлено две кулачковые полумуфты 4, 5, которые входят в зацепление одновременно с привалом медленновращающегося вальца. Питающие валки установлены в подшипниках скольжения.
Станина вальцового станка разборная, чугунная, состоит из двух боковин, двух продольных стенок и траверсы.
Детали станины соединены между собой болтами. В боковинах сделаны отверстия и проемы для размещения подвижных и неподвижных сборочных единиц станка. Станок полностью закрыт капотом, который изготовлен из четырех съемных нижних и четырех откидных верхних стальных штампованных ограждений.
Работа станка начинается с пуска электродвигателя, от которого клиновыми ремнями вращение передается сначала шкиву верхнего вальца, а затем через межвальцовые шестерни – нижнему вальцу. От ступицы шкива верхнего вальца вращение плоским ремнем передается шкиву питающих валков, а от него – ведущей полумуфте кулачковой муфты.
При заполнении приемной трубы продуктом емкостной сигнализатор уровня обеспечивает замыкание цепи электромагнитного клапана, который соединяет магистраль сжатого воздуха с рабочей полостью пневмоцилиндра. При этом поршень поднимает шток вверх, а от него через систему рычагов разворачивается эксцентриковый вал, который перемещает вверх свободные концы (локти) подшипников нижнего вальца, в результате чего происходит привал мелющих вальцов.
Под действием пружины ведомая полумуфта кулачковой муфты входит в зацепление с ведущей полумуфтой и вращение через шестерни передается питающим валкам. Под действием массы продукта датчик питания через систему рычагов поворачивает заслонку, и через питающий зазор начинает поступать продукт. При прекращении поступления продукта в приемную трубу станка электронная схема размыкает цепь электромагнитного клапана и через систему рычагов происходит отвал мелющих вальцов.
Исполнения вальцовых станков А1-БЗН
Измельчение зерна и продуктов его размола
Назначение вальцовых станков для измельчения зерна
Процесс измельчения зерна и промежуточных продуктов при производстве муки является одной из главных и наиболее энергоемких операций, так как он в значительной мере влияет на выход и качество готовой продукции. Технологические приемы и машины, применяемые для измельчения, в значительной степени определяют технико-экономические показатели мукомольного завода.
На мукомольных заводах с комплектным оборудованием размол зерна и промежуточных продуктов производится на вальцовых станках типа А1-БЗН. Вальцовый станок – первая технологическая машина размольного отделения, от которой в значительной мере зависит производительность, эффективность и стабильность работы последующего технологического и транспортного оборудования.
Процесс разрушения твердых тел на части под действием ударных или ударно-истирающих воздействий, а также сжатия и сдвига называется измельчением. Основные требования, предъявляемые к процессу измельчения при сортовых помолах зерна пшеницы, сводятся к получению максимального количества промежуточных продуктов в виде крупок и дунстов высокого качества, обогащению полученных промежуточных продуктов, последующему их измельчению в муку и вымолу оболочек из оставшихся частиц эндосперма. От правильного измельчения зависит рациональное использование перерабатываемого зерна, качество вырабатываемой муки, расход электроэнергии на получение муки, производительность измельчающих машин и технико-экономические показатели работы мукомольного завода.
Рассматривая измельчение зерна как основу технологического процесса на мукомольном заводе, не следует забывать, что оно органически связано с предыдущими и последующими процессами переработки зерна, и в первую очередь, с сортированием, без которого невозможно современное производство сортовой муки. Измельчители являются основным и наиболее энергоемким видом технологического оборудования.
Основные факторы, влияющие на процесс измельчения зерновых продуктов в вальцовых станках – структурно-механические и технологические свойства зерна, кинематические и геометрические параметры парноработающих вальцов и нагрузка на машину. Среди показателей, характеризующих структурно-механические и технологические свойства зерна, наибольшее влияние на эффективность процесса измельчения в вальцовых станках оказывают стекловидность и влажность зерновой массы.
Стекловидность характеризует консистенцию эндосперма зерна, его структурно-механические и технологические свойства, т. е. поведение зерна в процессе измельчения, его количественные, качественные и энергетические показатели.
Зерно с более высокой стекловидностью обладает повышенной прочностью и требует больших энергетических затрат на измельчение.
Влажность зерна также оказывает существенное влияние на эффективность процесса измельчения. Установлено, что с повышением влажности зерна возрастает его сопротивляемость разрушению, снижается микротвердость и повышается удельный расход электроэнергии. При повышении влажности зерна от 14 до 16,5% снижается выход крупных фракций промежуточных продуктов на крупообразующих системах, снижается зольность при одновременном росте удельного расхода электроэнергии на измельчение. Учитывая существенное улучшение качества промежуточных продуктов и муки вследствие меньшей дробимости оболочек, следует стремиться к повышению влажности перерабатываемого зерна до возможных пределов.
К кинематическим параметрам относят окружные скорости быстро- и медленновращающегося вальцов v6 и vM и их отношение К = vq/vm.
К геометрическим параметрам вальцового станка относят: величину межвальцового зазора, рабочую поверхность вальцов (рифленая или микрошероховатая), характеристику поверхности рифленых вальцов (число рифлей на единицу длины окружности вальца, уклон рифлей, профиль рифлей, взаимное расположение рифлей парноработающих вальцов, диаметр вальцов, длину вальцов).
Окружные скорости вальцов оказывают основное влияние на скорость приложения усилий от вальцов к измельчаемому продукту, а также на скорость обработки продукта в рабочей зоне вальцов. Окружные скорости вальцов определяют скорость движения измельчаемых частиц в рабочей зоне вальцов.
При повышении окружных скоростей с 4 до 10 м/с (для быстровращающегося вальца) увеличивается степень измельчения зерновых продуктов на всех этапах. При этом качество извлекаемых промежуточных продуктов и муки по зольности ухудшается, а удельный расход электроэнергии возрастает. Особенно заметно ухудшается качество муки в системах, обрабатывающих продукты, содержащие оболочки. Это объясняется повышением скорости деформирования всех измельчаемых продуктов, в том числе и оболочечных, которые попадают в извлекаемые продукты и увеличивают их зольность. Окружная скорость быстровращающихся рифленых вальцов в станках типа А1-БЗН составляет 5,5-6,0 м/с, а микрошероховатых – 5,15-5,40 м/с.
Отношение окружных скоростей вальцов связано с величиной сдвигающих усилий и соотношением сдвигающих и сжимающих усилий в рабочей зоне вальцов.
С увеличением отношения окружных скоростей вальцов возрастают усилия, оказывающие на измельчаемый продукт со стороны вальцов. С возрастанием величины К повышается степень измельчения зерновых продуктов на всех этапах, зольность же извлекаемых продуктов несколько увеличивается, особенно при измельчении продуктов, содержащих значительное количество оболочек. На драных системах вальцовых станков типа А1-БЗН значение К равно 2,5, а на размольных – 1,25.
Величина межвальцового зазора при сортовых помолах пшеницы изменяется от 0,05 до 1,0 мм и является единственным оперативно регулируемым параметром процесса измельчения. Зазор между вальцами устанавливают в зависимости от физико-механических свойств измельчаемого продукта и места в технологической схеме (процессы драной, шлифовочный и размольный). Он колеблется в сравнительно широких пределах: от 0,05 до 1,00 мм. Так, например, на I драной системе номинальный зазор между приваленными невращающимися вальцами должен быть 0,8-1,0 мм, на II драной системе – 0,6-0,8 мм, на размольных системах с рифлеными вальцами – 0,1-0,2 мм, а на остальных размольных системах – 0,05 мм.
Важное условие выполнения всех последовательных этапов измельчения зерна – это обеспечение заданных параметров рифленых и микрошероховатых поверхностей вальцов.
В технологическом процессе размола зерна в вальцовых станках типа А1-БЗН для всех драных систем и 12-й размольной системы используют рифленые вальцы, а для всех остальных – микрошероховатые. Для каждой технологической системы «Правилами организации и ведения технологического процесса на мукомольных предприятиях» определены: профиль и число рифлей, их взаимное расположение, уклон, а также соответствующие параметры шероховатости.
Рифли нарезают на шлифовально-рифельном станке, а микрошероховатую поверхность наносят струей сжатого воздуха и абразивного материала на станке со специальным пескоструйным устройством.
В настоящее время основным изготовителем отечественных вальцовых станков является машиностроительный завод АО «Мельинвест», который освоил изготовление и обработку поверхности вальцов. От их качества во многом зависят технико-экономические показатели работы мукомольного завода в целом.
На заводе успешно функционирует рациональная система нарезки рифлей и матирования вальцов, как для станков собственного производства, так и для станков других производителей. Здесь осуществляют перенарезку износившихся поверхностей вальцов различных конструкций, изготавливают комплекты вальцов для мельниц различной производительности.
Для обеспечения высокого качества вальцов двухслойные чугунные бочки изготавливают из центробежного литья. Рабочий слой вальцов (глубиной не менее 20 мм) выполняют из белого износостойкого чугуна. Твердость этого слоя для рифленых вальцов составляет 530-550 НВ (единиц Бринелля), или 75-80 HS (единиц Шора).
Производительность пары вальцов зависит от их длины, зазора между ними, скорости прохождения измельчаемого продукта и его объемной массы, а также степени использования зоны измельчения.
Для расчета оборудования и общей характеристики процесса измельчения в вальцовых станках вводят нормативный показатель средней удельной нагрузки, который определяется отношением суточной производительности размольного отделения мукомольного завода к общей длине мелющей линии. Для вальцовых станков типа А1-БЗН эта нагрузка составляет 70 кг/(см*сут).
