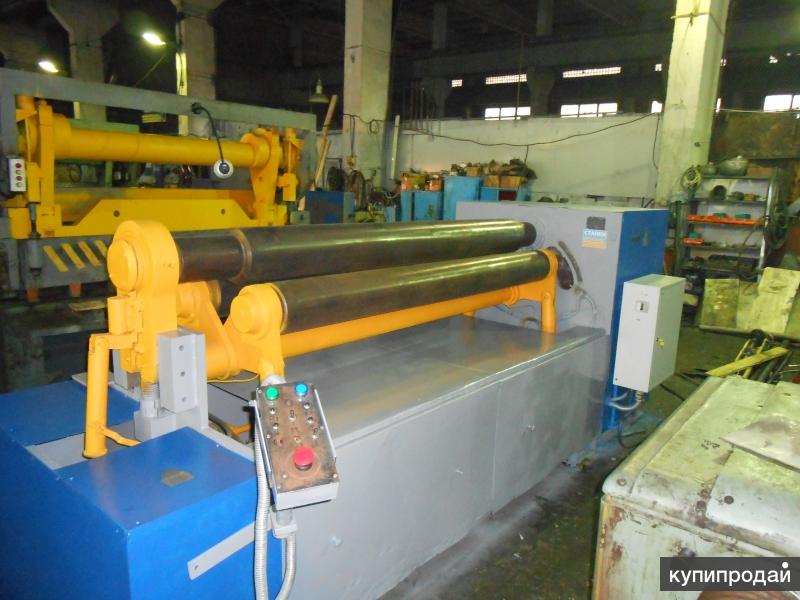

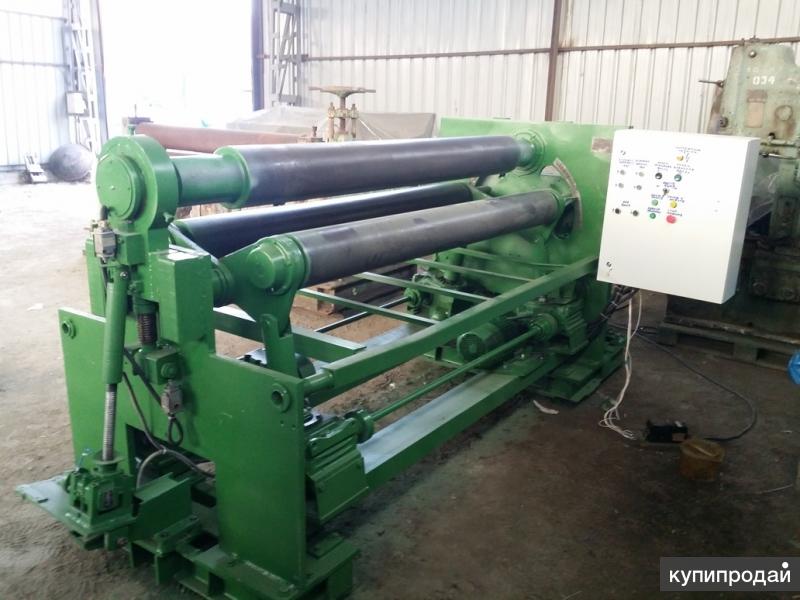

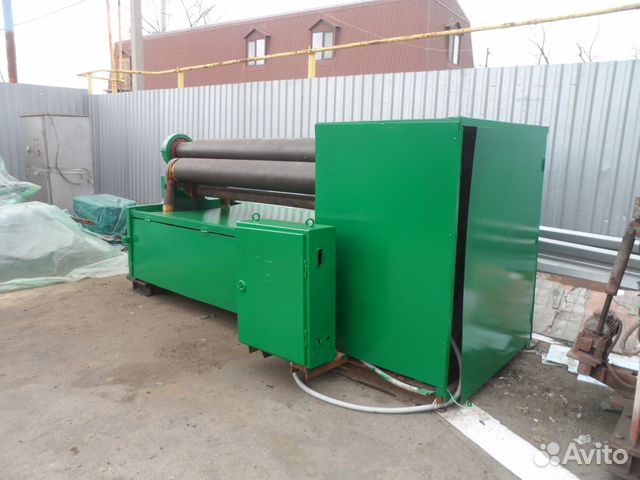

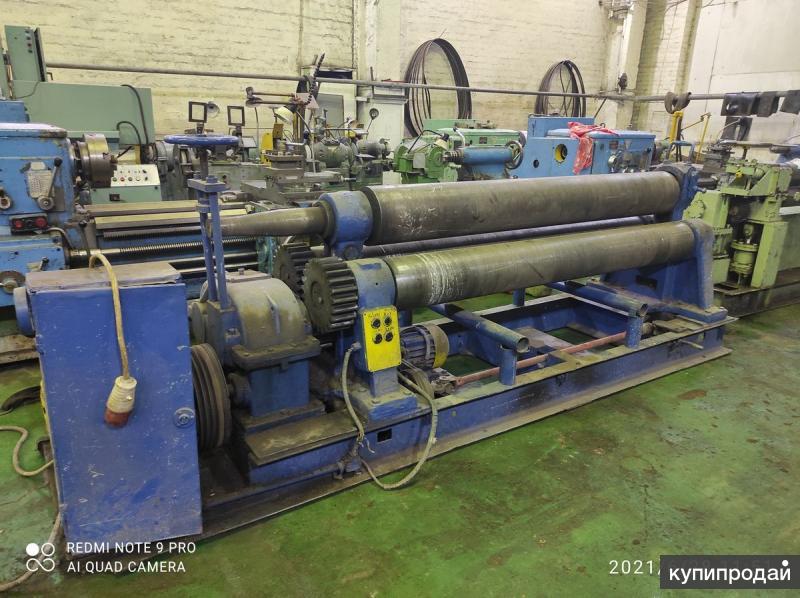

Листогибочная машина трехвалковая ИБ2220В или вальцы ИБ2220

Вальцы ИБ 2220 или ИБ2220В обрабатывают цилиндрические заготовки из листового материала, который в холодном состоянии имеет предел текучести Qт = 250 МПа (25 кгс/мм кв.).

При наличии соответствующего приспособления на машине возможна гибка обечаек конической формы, изготовленных из листового материала. Обработка происходит путем гибки-прокатки заготовки через валки. На выходе изделия могут иметь форму замкнутого цилиндра или его части. Основные подвижные элементы машины — три валка, при этом боковые вращаются в прямом направлении и в обратном, а верхний перемещается вверх-вниз.

Технологические возможности машины могут быть увеличены при поставке дополнительных инструментов, которые позволят изготавливать уголки, полосы, квадраты, трубы и швеллеры. Чтобы облегчить обслуживание машины, комплект поставки может дополняться устройствами автоматизации — передним и приемным столами, механизмами поддержки обечаек и выдачи изделий.

Технические характеристики

Наибольшая ширина изгибаемого листа, мм 2000
Наибольшая толщина изгибаемого листа, мм:
при гибке 10
при подгибке 8
Наименьший радиус гибки, мм 180
Скорость гибки нерегулируемая, м/мин 7.46
Диаметр верхнего валка, мм 215
Удельный расход эл.энергии, кВт/ч 9,43
Привод машины
электрический
Габаритные размеры (без механизации), мм:
слева направо 3940
спереди назад 1350
высота над уровнем пола 1510
Масса машины (без механизации), кг 4800
