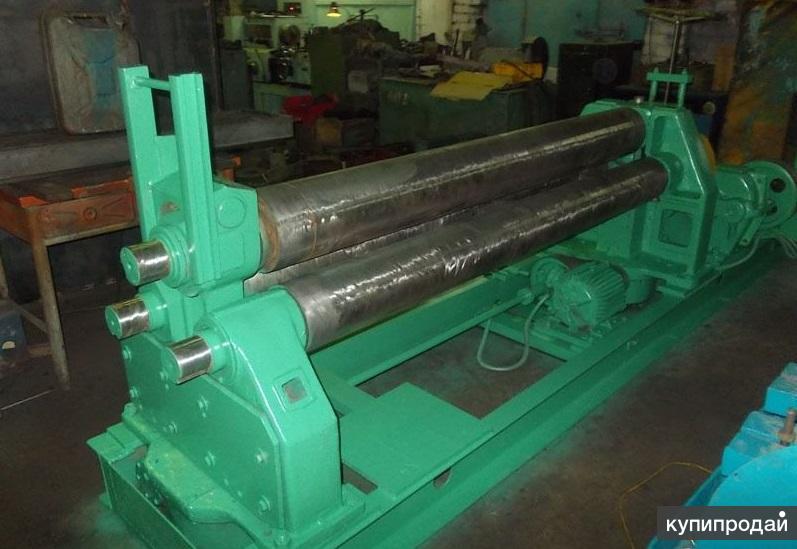

Вальцы трехвалковые листогибочные ИБ2222В – цена, отзывы, характеристики с фото, инструкция, видео

Вальцы трехвалковые листогибочные ИБ2222В (кромкогиб) предназначена для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии.

Основное применение: производство воздуховодов, бочек, цистерн и др. изделий.

На вальцах листогибочной машины ИБ2222В допускается гибка конических обечаек из листового материала при их комплектовании соответствующим приспособлением.

Принцип работы ИБ2222В заключается в гибке-прокатке листовых заготовок в валках машины.

Получаемые в результате гибки изделия могут быть в виде замкнутых цилиндрических обечаек и их элементов. Основными движениями в машине являются движения валков: прямое и обратное вращение боковых валков, подъем и опускание верхнего валка.

С целью расширения технологических возможностей, машины ИБ2222В могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.

Комплектация ИБ2222В за доп. плату

• механизмом съема изделий СИ-8
• механизмом поддержки обечайки
• стол приемный передний СП-16 рольганг
• стол приемный
• инструмент для гибки сортового проката
• приспособление для гибки конусов

Вальцы листогибочные 3-х валковые	ИБ2213В	ИБ2216В	ИБ2220В	ИБ2222В
Наибольшая ширина изгибаемого листа, мм	1250	2000	2000	2000
Наибольшая толщина изгибаемого листа, мм
– при гибке	2	4	10	16
– при подгибке	1. 2	2,5	8	12
Наименьший радиус гибки, мм	67	125	180	240
Скорость гибки нерегулируемая, мм/мин	8.4	8,6	7.46	7,5
Диаметр верхнего валка, мм	100	180	215	270
Удельный расход эл.энергии, кВт/ч	29,24	34,07	9,43	9,19
Привод машины	электрический
Габаритные размеры (без механизации), мм
– слева направо	2500	3600	3490	4040
– спереди назад	745	1040	1350	1590
– высота над уровнем пола	1310	1450	1510	2095
Масса ИБ2222В машины (без механизации), кг	850	2550	4800	7200

ИНСТРУМЕНТ 64-001 к ЛИСТОГИБОЧНЫМ МАШИНАМ.

Наименование проката	Модель машины
	ИБ2216В	ИБ2219В	ИБ2220В	ИБ2222В	ИБ2230.12	И2223, ИВ 2222
Уголок сдвоенный	40х40х4	50х50х5				63х63х6
Rmin	250	450			550	600
Полоса на ребро	20х50	36х60				45х70
Rmin	250	400			500	600
Квадрат	35х33	50х50				80х80
Rmin	250	300			500	600
Труба	ф10;20;32	Ф 32; 40; 50				Ф 45; 76
Rmin	250	400			500	600
Швеллер	№ 8	№ 12				№ 22
Rmin	250	400			500	600

Примечание: Спецмашины ИБ 2245.

4 и ИБ 2232.8 также как ИБ 2220В, ИБ 2219В, ИБ2222В.

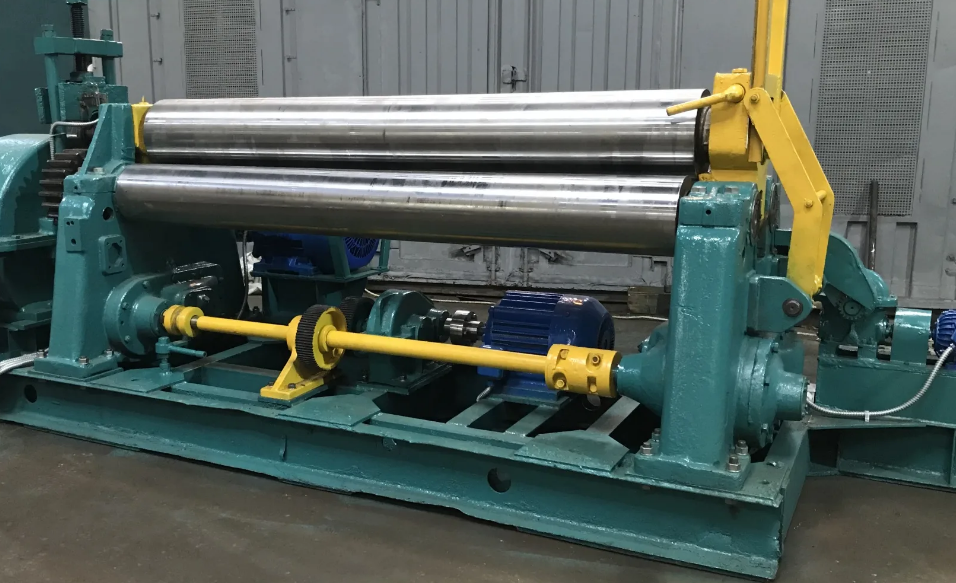

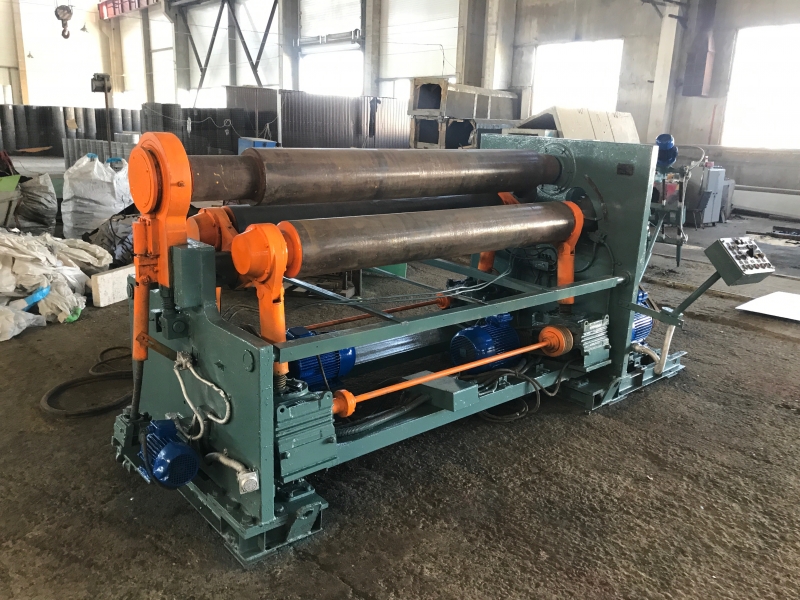

ИБ2222В Листогибочная машина

Производитель: Завод ПромСтройМаш

Модель: ИБ2222В

Артикул:

Цена: договорная

Запросить КП

Завод ПромСтройМаш является непосредственным производителем ИБ2222В Мы производим и продаём Листогибочная машина ИБ2222В во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ИБ2222В нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ИБ2222В вы можете непосредственно у нас или у наших дилеров.Ширина изгибаемого листа, 2000 мм

Машины листогибочные трехвалковые серии ИБ предназначены для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа( 25 кгс/мм.кв.) в холодном состоянии.На машинах допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением.

Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.Машина листогибочная трехвалковая модели ИБ2224 может быть изготовлена в комплектации с УЦИ или ЧПУ.



По Техническому Заданию заказчика машина листогибочная трехвалковая модели ИБ может быть  изготовлена с шириной  до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой

Технические характеристики ИБ2222В

Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгс/мм2):	16
&nbsp&nbsp- при подгибке, мм	2000
Ширина листа, мм	9,19
Наименьший радиус гибки, мм	240
Скорость гибки, м/мин	7,7
Диаметр нижнего валка, мм	4040
Расстояние между нижними валками, мм	2020
Мощность главного электродвигателя, кВт	1745
&nbsp&nbsp- слева-направо, мм	9800

Стандартная комплектация ИБ2222В

• Машина 3-х валковая листогибочная в сборе
• Выносной пульт управления
• Эл. шкаф управления
• Паспорт,руководство по эксплуатации
• ЗиП

Устройство, схема работы ИБ2222В

Листогибочная машина 3-х валковая с механическим приводом. Предназначена для гибки цилиндрических обечаек из листового материала с пределом текучести Oт=250 МПа (25 кгс/мм²) в холодном состоянии. На машине допускается гибка конических обечаек из листового материала при комплектовании ее соответствующим приспособлением. С целью расширения технологических возможностей, машина может комплектоваться инструментом для гибки уголоков, полос, квадратов, труб, швеллеров. Для удобства обслуживания машина может комплектоваться средствами механизации – стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки.

Вальцы модели ИБ2216В отличают качественные тех. характеристики. В вальцах используют для работы в качестве исходного материала стальной листовой материал. В холодном состоянии из него, применяя операцию гибки – прокатки, осуществляют изготовление цилиндрических заготовок.

Иногда применяется некоторое технологическое дополнение. Если вальцы данной модели усовершенствовать, укомплектовав необходимыми приспособлениями, то модернизированные валковые машины могут выполнять тех. операцию гибки обечаек конической или овальной формы – See more at: //www.gidropress.ru/ib2216v#sthash.5MNhoWdI.dpuf

вальцы трехвалковые 2222 принцип работы, ИБ-2222 что значат деления на вальцах иб2222 как на них работать видео куплю вальцы иб2222в. иб2222 вальцы б/у в екатеринбурге, станок иб 2222б вальцы иб 2222 новыецена иб2222в паспорт скачать. комплектация машины листогибочной иб2222в, вальцы иб2222 вальцы иб-2222в паспорт вальцы иб 2222 бу. вальцовочный станок ИБ 2222В, Машина листогибочная трехвалковая И2222 потребление электроэнергии видео работа на трех валковых вальцах иб 2222 подробно иб 2222 паспорт. вальцы иб2222в бу, иб2222в – б.у вальцы листогибочные ИБ 2222 система смазки вальцы и 2222 бу. характеристика иб2222, Валковая машина ИБ 2222В Вальцы ИБ-2222В. характеристики станки иб-2222б.

паспорт вальцовочного станка ИБ 2222, иб2222 характеристика просвет макс между валками вальцы ИБ2222В – 01 техпаспорт иб 2222. и2222 масса, ИБ2222В бу 2222 Маш-а листогиб 3-валк ИБ2222В цена. Куплю вальцы иб 2222в, скачать бесплатно паспорт на листогиб иб2222в б/у ИБ 2222В вальцы иб2222в. иб 2222 тех.паспорт, вальцы и-2222в техническик характиристики паспорт ИБ2222В б\у Вальцы ИБ 2222 цена. Вальцы И2222 Паспорт, вальцы иб2222в бу цена вальцы И б 2222 вес стоимость Электросхема И 2222В. вальцы И2222В – характеристики, ИБ2222В характеристики машина трехвалковая иб2222в и г воронеже бу ИБ2222в куплю. куплю ИБ2222, вальцы 2222 бу уровень звука станка ИБ2222В Машина листогибочная ИБ 2222В КУПИТЬ БУ. видео иб2222, Листогибочная машина ИБ2222В б/у Станок ИБ2222В-01 механизм подъема валка 3-х валкого трубогиба. б/у машина листогибочная трехвалковая иб2222в, вальцы трехвалковые иб2216 видео вальцы листогибочные ИБ 2222В вальцы иб2222в производитель. иб2222 техномаш, вальцы иб2222 видео как правильно работать куплю вальцы бу ИБ 2222В листогибочная машина ИБ2222 2005г купить. производитель ИБ 2222В, вальцы ИБ 2222В паспорт вальцы листогибочные 3-х валковые б/у в екатеринбурге ПОДРОБНОЕ.ОПИСАНИЕ.С.ФОТО.РАБОТЫ.НА.ВАЛЬЦАХ.ИБ.2222.сам.техпрмцесс. иб2222, продам вальцы ИБ2222 паспорт на ИБ2222 вальцы ИБ2222 характеристика. иб2222в паспорт, Машина листогибочная трехвалковая ИБ2222В б/у как котать конуса на вальцах иб2222 купить ИБ 2222В. ИБ2222 характеристики верхнего валка, www.stanki-zavod.ru иб2222в. характеристики Машина листогибочная ИБ2222В (Вальцы 16) цена. работа на вальцах иб2222в, Характеристики вальцев ИБ2222 паспорт на вальцы И2222 вальцы 2222. Вальцы ИБ 2222 паспорт, скачать паспорт ИБ2222В вальцы иб 2222 б/у – купить срочно Машина трехвалковая иб 2222В Вальцы 16×2000. скачать бесплатно паспорт на листогибочню машину ИБ 2222 В, вальцы трехвалковые иб 2222 в екатеринбурге вальцы и2222в паспорт что значат деления на вальцах иб2222.

32211082933 комплекс работ по устройству фундаментов и монтажу технологического оборудования п.1.13

×

Бесплатный период истек

Избранное, цветные метки и изменения в избранных закупках
доступны на тарифах Стандарт и Эксперт.

Выбрать тариф Закрыть

×

Требуется оплата

Подробные результаты доступны на тарифах Стандарт и Эксперт

Выбрать тариф Закрыть

×

Произошла ошибка, последние действия не сохранились

Попробуйте снова или обновите страницу

выполнение комплекса работ по устройству фундаментов и монтажу технологического оборудования п.1.13 «Вальцы трехвалковые ИБ2222В», п.1.14 «Пресс листогибочный гидравлический ИБ1430» Объект 001, Цех №1. «Корпусообрабатывающий цех», п.5.5 «Листогибочная машина с поворотно-гибочной балкой ИВ 2144» Объект 018, Цех №34. «Цех изготовления дельных вещей» в рамках проекта «Реконструкция производств (корпусообрабатывающего, сборочного, стапельного, трубообрабатывающего) и техническое перевооружение производственных мощностей» публичного акционерного общества «Амурский судостроительный завод»

Начальная цена контракта

972 266,40 ₽

 Контактные данные

Порядок размещения  Указано московское время

223-ФЗ, Запрос предложений в электронной форме, участниками которого могут быть только субъекты малого и среднего предпринимательства

Перейти на РАД (Lot-Online)  

---

Окончание подачи заявок

07. 02.2022 18:00

Подведение итогов

15.02.2022 

Дополнительная информация

Место рассмотрения первых частей заявок

АКЦИОНЕРНОЕ ОБЩЕСТВО «РОССИЙСКИЙ АУКЦИОННЫЙ ДОМ» (https://lot-online.ru)

Дата рассмотрения первых частей заявок

10.02.2022

Порядок рассмотрения первых частей заявок

В соответствии с извещением о закупке.

Место рассмотрения вторых частей заявок

АКЦИОНЕРНОЕ ОБЩЕСТВО «РОССИЙСКИЙ АУКЦИОННЫЙ ДОМ» (https://lot-online. ru)

Дата рассмотрения вторых частей заявок

15.02.2022

Порядок рассмотрения вторых частей заявок

В соответствии с извещением о закупке.

Документы

Скачать одним архивом

Заказчик

Публичное акционерное общество «Амурский Судостроительный Завод»

ИНН 2703000015 КПП 270301001

 Анализ заказчика
 Все закупки заказчика

Место поставки

Хабаровский край

Объекты закупки

Условия участия

Преимущества

Участниками закупки могут быть только субъекты малого и среднего предпринимательства

Требования к участникам

Требование к отсутствию участников закупки в реестре недобросовестных поставщиков

Участники и результаты 16. 02.2022

Запрос предложений в электронной форме признан несостоявшимся:

Конкурентная закупка признана несостоявшейся в связи с тем, что на участие в закупке подана только одна заявка

Более подробная информация доступна, если войти или зарегистрироваться

Участник	Цена,  ₽	Первые части заявок	Результаты отбора
№ ░░░░░	░░░ ░░░░░░ 	░░░░░ 	░░░░░

Протоколы

Протокол рассмотрения первых частей заявок запроса предложений в электронной форме от 11. 02.2022

•  Протокол.pdf (.pdf)

Протокол рассмотрения вторых частей заявок запроса предложений в электронной форме от 16.02.2022

•  Протокол.pdf (.pdf)

Итоговый протокол запроса предложений в электронной форме от 16.02.2022

•  Протокол.pdf (.pdf)

Договоры с поставщиком

№ 62703000015220000440000 от 02.03.2022

░░░ ░░░░░░   ░

Похожие закупки

• Ремонт зимних автомобильных дорог общего пользования «Зырянка – Нелемное», «З. ..
• Выполнение работ по капитальному ремонту в аудитории 3-25 корпуса «Г» для ну…
• оказание услуг по техническому обслуживанию систем видеонаблюдения и систем к…

×

Бесплатный период истек

Напоминания доступны на тарифах Стандарт и Эксперт

Выбрать тариф Закрыть

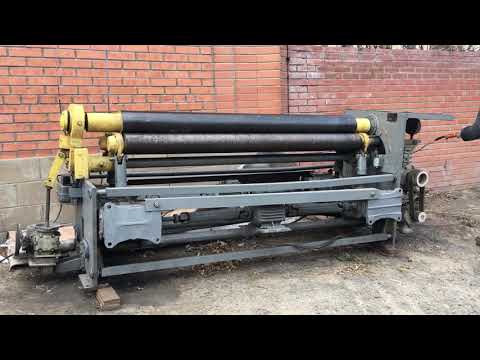

Славгород ИБ2222 Листопрокатный станок Станки б/у
