Полированные валы и держатели для лазерных ЧПУ станков

Линейное перемещение в лазерных граверах обеспечивает полированный вал для ЧПУ станка. Деталь является цилиндрической разновидностью направляющего элемента. Перемещение обеспечивается линейными подшипниками.

Это одна из распространенных деталей. Ее легко найти. Купить полированный вал для ЧПУ станка можно в компании «LASER-Technology». У нас есть запчасти разного диаметра и длины, поэтому вы точно найдете у нас нужную деталь.

Особенности цилиндрического вала

Главным достоинством полированного вала является низкая цена и доступность детали в продаже. Запчасть закрепляется только по концам, поэтому имеет свойство провисать. От этого может нарушаться точность выполнения задачи. С увеличением длины вала увеличивается его диаметр. Расчет допустимой длины проводится в зависимости от диаметра изделия. Не допускается превышение длины вала более чем в 20 раз от диаметра изделия.

Преимущества направляющего вала

Цилиндрические полированные валы подходят для установок, где точность работы не имеет большого значения. Минимальное провисание возможно только в небольших станках, где используется вал небольшой длины. Если точность соответствия макету играет ключевую роль, то следует выбирать профильные рельсовые направляющие. Полированные валы цилиндрические покупают за такие достоинства:

  • невысокая стоимость;

  • устойчивость к коррозии;

  • длительный срок эксплуатации;

  • простота монтажа;

  • высокое качество сырья.

Чаще всего такие детали используются в небольших гравировальных станках и 3D принтерах. На оборудовании такого рода используются валы небольшой длины, что уменьшает риск провисания.

Как оформить заказ?

Наша компания реализует качественные комплектующие к станкам ЧПУ. Широкий выбор полированных валов цилиндрических представлен на нашем сайте. Их можно купить, пользуясь формой заказа или по телефону.

Перейдя в каталог, выберите необходимые вам запчасти, нажимая на кнопку «В корзину». Когда весь интересующий вас товар окажется в корзине, переходите к форме заказа. Здесь нужно будет выбрать способы оплаты и доставки. Транспортную компанию можете выбрать из предложенного нами списка, или напишите в комментариях ТЗ, которая вам подходит больше.

Купить полированный вал для ЧПУ станка в Москве вы можете в компании «LASER-Technology». Благодаря большому ассортименту, можно выбрать и другие комплектующие для оборудования. Менеджер при необходимости поможет определиться с размером и диаметром детали.


СМОТРИТЕ ТАКЖЕ: Профильные рельсы и каретки • Натяжители ремня • Шкивы для зубчатых ремней

lazer-technology.ru

Валы в сборе для станков

Валы в сборе для станков


Любое поизводство сильно немаловажно для развития хозяйства. Немаловажную роль осуществляют токарные машины. Они высокоточные и основательные узлы, без них исключен рост и расцвет в технологическом разделе экономики. Отныне в описываемой области картина сложилась весьма скорбная. Численность функционирующих предприятий изготовления станков невысоко, а современных фактически не отстраивается по неясным мотивам. Отчего на российских госпредприятиях сейчас успешно эксплуатируются агрегаты ушедшей поры. Хотя минуя много лет они не упускают важности эксплуатации ввиду основательности и долголетия. Но детали рассматриваемых машин повреждаются.
Отечественное предприятие занимается изготовкой запчастей станков и агрегатов. В каталоге Вы найдете много интересующего и необходимого Вашему предприятию. Помимо рассматриваемые узлы обладают превосходными коэффициентами износостойкости еще и низкой ценой промышленного отрезка отрасли. Предприятие выпускает продукцию - консоль, пиноль, суппорт, шпонки, валы в сборе, ШВП. Оснастка - лента, пиноли, вилки. Помимо большие технологичные мощности позволяют решить многие задания, кои приобретатели устанавливают рабочим, неважно от витиеватости и объемов работ. Мы предоставляем работы металлообработки - фрезерование, мехобработка и др.
Преимущества сотрудничества с предприятием:
  • Конкурентная стоимость
  • Отгрузка ТК по России
  • Покупка без посредников
  • Грамотный подбор и консультация
  • Ответственность и гарантия
С предприятием работают множество лидирующих машиностроительных компаний РФ. Высокая благонадежность и гарантия сделают безусловным выбор поставщика ЗИП. Полные и доскональные сведения о производстве и поставляемом ассортименте найдете в соответствующей категории ресурса. Мы лично поставляем много товаров каталога, следовательно, можем выдать малую стоимость и минимальные сроки сборки. Надеемся на дальнейшее и полезное сотрудничество.

stankien.ru

Гриндер для шлифовки валов на токарном станке - Законченные проекты

А что, так сложно дополнить гриндер (снизу в зоне шлифовки) защитным поддоном с отсосом, чтобы абразив не летел на направляющие?



Не сложно.

Приспособа имеет некоторый вес и постоянное подключение.

Её нельзя просто так скинуть и закинуть.

Сама по себе она не мешает токарной обработке, что удобно.

А вот дополнительные поддоны в зоне резания в данной конструкции

сделают невозможной токарную обработку концов вала без демонтажа этих самых коробов и пылесосов.

Вал при обработке несколько раз переворачивается, токарка со шлифовкой взаимосвязаны.



Оно не сложно, но создает дополнительный гимор на столько,

что проще взять мягкую щетку и смести.

Один проход занимает минут 20, иногда 40, иногда около 2 часов, смотря что точим.



Это не кашка на потоке, здесь за смену несколько проходов происходит.



Сметать проще чем заниматься дополнительной не нужной работой.

Вопрос целесообразности в каждом конкретном случае.

Изменено пользователем Аспирант 56

www.chipmaker.ru

Направляющие для ЧПУ станков своими руками

Содержание статьи:

В конструкции станка с ЧПУ используется несколько типов направляющих. Самодельные устройства нередко комплектуются рельсами из каретки печатной машинки, принтера или покупными. Качество и характеристики направляющих влияют на возможности станка с ЧПУ и точность обработки, поэтому экономить на их покупке не стоит.

Валы круглого сечения

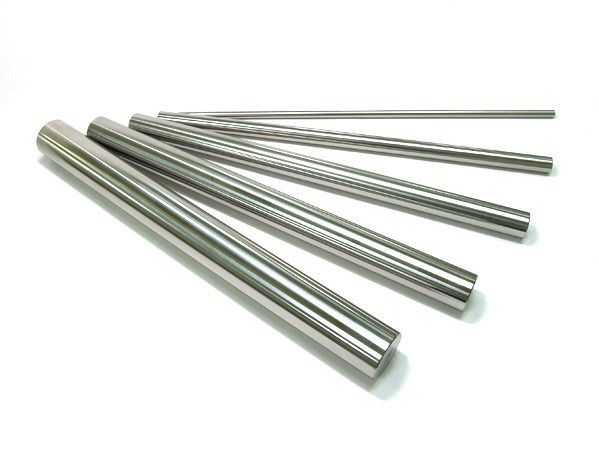

круглые полированные валы

Наиболее широко применяемый и недорогой тип направляющих это полированные валы. Они просто монтируются, обрабатываются, купить такие детали не проблема. Валы производят из высокопрочной стали, в основном, шарикоподшипниковой, марок ШХ15 СГ, ШХ15, 95Х18-Ш. Они дополнительно подвергаются индукционному закаливанию верхних слоев, после чего полируются. Закалка индукционным методом повышает срок эксплуатации и снижает степень износа. Полированная поверхность позволяет двигаться каретке с минимальным трением за счет идеальной гладкости. Фиксируются валы своими руками, с двух концов, очень просто и быстро.

В продаже множество подделок, выполненных из металла низкого качества. Ведь проверить твердость стали на месте не представляется возможным.

Эта модель направляющих обладает рядом недостатков:

  • нет фиксации на основании. Вал удерживается лишь за счет двух концевых крепежей, что значительно облегчает установку своими руками, но делает направляющие независимыми от столешницы. Это увеличивает вероятность неточностей при обработке, направляющие может повести, со временем они искривляются.
  • провисают на длинных отрезках. В связи с провисанием валы длиннее 100 см в станкостроении не применяют. Следует также учитывать соотношение толщины и длины вала. Оптимальным считается соотношение 0,05, а лучше от 0,06 до 0,1.

Линейные подшипники на круглый вал

Используется два типа линейных подшипников для направляющих:

  • шариковые втулки;
  • подшипники скольжения.

Шариковые втулки или подшипники качения по сравнению с каретками рельс обладают двумя большими недостатками: малая грузоподъемность, большой люфт. Чтобы каретка не разворачивалась, нужно на каждую ось ставить по паре валов. Минусы шариковых подшипников качения:

  • выдерживают малую нагрузку;
  • невысокий ресурс работы — шарик прилегает к валу лишь в единой точке, поэтому здесь образуется высокое давление. Постепенно в месте соприкосновения пробивается канавка и вал необходимо своими руками менять;
  • большой люфт — дешевые подшипники (а их большинство) производятся со значительным люфтом;
  • легко забиваются опилкой и пылью.

Подшипники скольжения. Подшипники этого типа изготавливают из мягких металлов, капролона, они работают по принципу трения скольжения. Если при эксплуатации выдерживаются все допуски, грузоподъемность и точность такого подшипника не меньше, чем качения. Вместе с тем, ему не страшны опилки и пыль. Но это касается лишь бронзовых деталей, грамотно обработанных.

Постепенно изделие изнашивается и его необходимо периодически подгонять, чтобы убрать зазоры. Чаще всего при изготовлении направляющих своими руками, используются более доступные шариковые подшипники.

Шлицевые валы

шлицевые валы

Вал круглого сечения имеет продольные пазы, по которым двигаются шарики втулки. Конструкция обладает повышенной жесткостью по сравнению простыми шлифованными валами, более длительным сроком эксплуатации, способна воспринимать с втулки усилия кручения.

При этом они также просто устанавливаются на два крепления по концам. Благодаря конструкции можно обеспечивать натяжение вала, поэтому их используют при необходимости крепежа направляющих по концам.

Один из основных минусов шлицевых направляющих — их высокая цена, поэтому в обычных станках с ЧПУ они используются редко.

Цилиндрические валы

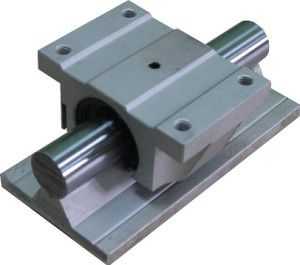

цилиндрический вал на основании

Конструкция цилиндрических валов позволяет удерживать уровень по всей длине, полностью исключая провисание под весом каретки или своим собственным. Такие направляющие называются еще линейными опорными валами, фиксируются они прямо к корпусу станка с ЧПУ через предусмотренные в опорах резьбовые отверстия. По таким направляющим могут двигаться каретки большого веса без провисания.

Минусы цилиндрических валов:

  • малый срок эксплуатации;
  • заметный люфт втулок.

Если подшипники линейного типа одинаково работают с нагрузками разного направления, то на цилиндрических валах каретки показывают меньшую стабильность. Это объясняется замкнутой поверхностью втулок, которой не обладают каретки. Поэтому следует быть готовым к тому, что аппарат с ЧПУ малого размера с увесистой кареткой на опорных валах будет работать с большей погрешностью, нежели такой же станок с ЧПУ на обычных круглых рельсах.

Технология изготовления цилиндрических рельс очень проста, поэтому их производят и известные фирмы, и кустарные мастерские. Этим объясняется разброс технических характеристик и цен. Зачастую каретки и рельсы одного изготовителя «ноу нэйм» не совпадают.

Профильные рельсовые направляющие

линейные направляющие

Такие направляющие устанавливаются в станках ЧПУ особой точности, фиксируются прямо к станине, они могут быть шариковыми и роликовыми.

Шариковые профильные направляющие

На профильных направляющих есть дорожки, по которым перемещается каретка. Поэтому нагрузка распределяется равномерно по длине дорожки: шарик каретки прилегает к рельсу по дуге. Рельсы-направляющие характеризуются геометрической точностью. При перемещении тяжелой каретки их прямолинейность не нарушается. Служат они долго и практически не дают люфт.

Минусы шариковых рельс:

  • к местам крепления существуют высокие требования по прямолинейности и шероховатости;
  • достаточно сложно монтируются на станок с ЧПУ.

В продаже можно найти модели кареток и направляющих с разными грузоподъемностью и преднатягом. Производство рельс дорого, технология сложна. Поэтому кустари не занимаются их изготовлением, а представленная на рынке продукция достаточно качественная. Достойные направляющие выпускают, например, под марками ТНК и Hiwin.

Роликовые профильные направляющие

Это одна из разновидностей профильных рельс с плоскими пазами качения. Опорные модули вместо шариков оснащаются роликами. Благодаря этой разнице направляющие получаются еще более жесткими, выдерживающими большие грузы и длительный срок эксплуатации. Такие рельсы устанавливают на интенсивно работающее оборудование для фрезеровки камня, прочных марок стали и чугуна.

Призматические рельсы и «ласточкин хвост»

Их устанавливают на металлообрабатывающих производствах, где требуется повышенная жесткость. Рельсы «ласточкин хвост» представляют собой два скользящих друг по другу, плоских элемента. Отличие конструкции в большой плоскости соприкосновения. Такие рельсы нельзя демонтировать, они являются частью станины. Их производство и ремонт довольно сложны, поменять их своими руками вообще невозможно. Поэтому конструкция используется только в профессиональных станках с ЧПУ.

Самодельные направляющие из того, что нашлось под рукой

направляющие из стального уголка

Простейшие направляющие можно собрать своими руками из металлического уголка, подшипников, гаек и болтов. Алюминиевые уголки для направляющих использовать не стоит — деталь придется менять очень часто. Ведь шарикоподшипники каретки будут выедать в ней дорожки. Предпочтительнее стальной уголок или кругляк. В зависимости от интенсивности использования его можно закалить или оставить, как есть. Но непременно следует отшлифовать, уменьшив трение. Наиболее простой и бюджетный вариант это направляющие из старого принтера.

Не следует подбирать слишком широкие подшипники, это бесполезно. Ширина «выедаемой» дорожки на направляющей не зависит от габаритов подшипника. Диаметр болтов должен совпадать с внутренним поперечником подшипника.

Чертежи, схемы и презентация самодельных направляющих в видеороликах:

stanokgid.ru
