Ванночки (скоба-накладка) для вертикальной сварки арматуры

Существует несколько основных способов сваривания арматуры с различными свойствами и преимуществами. В каждом из них пытаются преодолеть главную сложность – небольшую площадь стыка, на которой может образоваться шов. Ведь на нее возлагаются большие нагрузки и здесь требуется высокая прочность. Ванночки для арматуры помогают решать все основные проблемы в данном деле. Они помогают сформировать арматуру любой длины. Их производят из меди и ее сплавов, что позволяет выдерживать высокую рабочую температуру. Изделия производятся методом штамповки или литья. Это долговечные и достаточно удобные разновидности накладок, предназначенные для работы с арматурой.

Ванночки для сварки арматуры

Ванночки для сварки арматуры могут также изготавливаться и из стали. Но в данном случае они будут носить одноразовый характер применения, так как после сваривания изделия остаются на шве. Несмотря на то, что стоимость медных моделей значительно выше, их можно применять до 150 раз, что вполне окупает затраты на данное изделие.

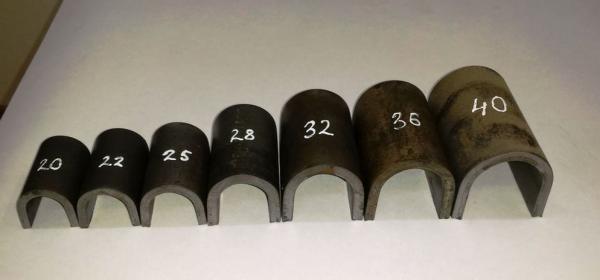

Ванночки из стали для сварки арматуры

Во время соединения ванночки для ванной сварки выступают своеобразным барьером для расплавленного металла. Они создают преграду, которая не позволяет растекаться стержню наплавочного материала и шлаку вниз. Это делает шов более сильным и надежным, а также увеличивает рациональность использования расходных материалов. В целом, их требуется меньше, чем при других способах, так как тут ничего не растрачивается попусту.

Технология проведения сварки

Чаще всего ванна для сварки арматуры применяется в строительстве, когда приходится работать с тяжелыми и ответственными конструкциями. С их помощью создают каркасы для высотных зданий. Сваривание происходит на высоких токах. Дуга выбирается трехфазная или однофазная. На каждую ванну следует рассчитывать потратить от 1 до 4 электродов соответствующей толщины, в зависимости от размеров арматуры.

Ванная сварка арматуры

Перед началом сваривания, концы арматуры зачищаются щеткой по металлу. Прутья устанавливаются соосно с относительно небольшим зазором. Арматуру располагают горизонтально. На месте будущего стука приваривают ванну. В ней начинают формировать массу расплавленного наплавочного материала. Под действием высокой температуры концы арматуры плавятся и привариваются к накладной скобке для ванной сварки. Затем происходит обработка соединения.

Преимущества

• Позволяет рационально расходовать наплавочные материалы;
• Обеспечивает высокое качество выполнения при сложной работе;
• Является проверенным и надежным методом, который применяется в промышленности;
• Существует большое разнообразие вариантов данных изделий, подходящих для всех случаев.

Недостатки

• Некоторые разновидности являются одноразовыми;
• Процесс сваривания становится более сложным и длительным;
• Медные разновидности имеют достаточно большую стоимость.

Конструктивные особенности

Практически все ванночки для сварки арматуры выполняются в одной и той же форме, но с различными параметрами. Профиль данного изделия напоминает подкову. По сути, это небольшая ванна без торцевых бортов, так как один из этих концов приваривается, к поверхности арматуры. С их помощью может происходить сварка сетки из арматуры и прочие соединительные процедуры.

Ванночки для сварки сетки из арматуры

Изгиб дна всегда делается полукругом, чтобы было удобнее собирать расплавленную массу металла. Толщина изделия играет большую роль, так как работа ведется с высокими температурами. Она вырастает пропорционально с размером самого изделия. Ванночка для ванной сварки арматуры, вне зависимости от того, используется одноразовая или многоразовая конструкция, сможет выдержать необходимую температуру и не расплавиться. Это достигается благодаря ее удачной конструкции и правильно подобранным материалам изготовления.

Характеристики

Современные производители придерживаются требований ГОСТ 14098-91. Таким образом, выделяется несколько основных стандартов типоразмеров, пригодных для тех или иных случаев применения. Но также возможно заказать индивидуальное изготовление серии, когда ванночки для вертикальной сварки арматуры будут произведены по чертежам заказчика. Ниже приведены стандартные размеры выпускаемых изделий.

Диаметр арматуры, использующейся для сварки, мм	Размеры ванночки, мм
	Высота	Внутренний диаметр	Длина	Толщина
20	30	24	80	6
25	35	29	170	6
28	40	32	170	6
32	40	36	170	8
36	50	40	170	8
40	56	44	170	8

Одной из основных характеристик, которые имеют ванночки для сварки арматуры, является температура, которую они могут выдержать. Если изделие расплавится во время работы, то все придется переделывать заново и придется очищать материалы от наплавленного металла, что займет много времени. Поэтому, ванны стараются делать с большим запасом температурной стойкости, благодаря материалу и его толщине.

Ванночки для ванной сварки арматуры

Также важной характеристикой является размер. Ведь слишком широкие или узкие изделия невозможно использовать. Поэтому, производители рассчитывают конкретные модели ванн под определенные варианты выпускаемой арматуры. В таком случае, глубина и ширина будут находиться на необходимом уровне.

Использование дополнительных скоб

Скобка накладка для сварки арматуры, которая вставляется в ванночку, позволяет проводить сваривание стержней различных диаметров. При монтаже строительных конструкций, когда все требуется сделать как можно быстрее, данное изделие помогает легко переходить от одного диаметра к другому. Скоба обязательно должна быть соосна с ванной. Они также позволяют сэкономить ресурсы производства за счет того, что нужно использовать меньшее количество расходного материала и более тонкую арматуру. Такие вещи применяются преимущественно в профессиональной сфере, в работе с высотными сооружениями.

Выбор

Если правильно выбрать ванночки для сварки арматуры, то можно избежать многих проблем. Первоочередным фактором при выборе является величина диаметра. Он должен быть немного больше, чем используемая арматура. Здесь есть одна особенность, так как меньший диаметр изделия невозможно будет использовать, так как сам пруток в него не сможет влезть. При одинаковом диаметре не будет возможности накопить расплавленный металл. Если же будет небольшой зазор, то все будет отлично.

«Важно!

Если у вас имеется только значительно большая ванна и возможности подобрать более подходящий аналог не представляется возможным, то можно использовать скобы-накладки, чтобы уменьшить его, увеличив толщину самой ванны.»

Чем больше длина изделия, тем больше площадь покрытия наплавленного материала. Но и здесь есть разумные предел полезной площади. Он ограничивается стандартными размерами ванны. Для особых случаев приходится заказывать производство по индивидуальному заказу.

Средняя цена

На каждую модель изделия назначается своя стоимость, в зависимости от размеров и прочих параметров у каждого производителя она может отличаться. Здесь приведен средний показатель стоимости товаров на современном рынке:

Масса, кг	Толщина, мм	Длина, мм	Стоимость, р
0,384	6	80	50
0,451	6	85	55
0,547	6	100	70
0,832	6	120	90
1,024	8	145	105
1,251	8	170	120
1,3	8	170	130

Ванночки для сварки арматуры > от Недвальс

Скоба, или ванночка для сваривания арматуры, используется в большинстве случаев для обработки металлоизделий этого типа. Такое название технология получила за счет применения расплавленного сплава, расположенного в ограниченной концами соединяемых деталей и накладкой в небольшом П-образном желобе зоне. В состав жидкого металла входят концы арматуры и расплавы электрода. А ванночка выполняет функцию сдерживания от расплескивания.

Компания «Недвальс» изготавливает скобы всех типоразмеров, указанных в ГОСТе. С помощью ванночек можно стыковать арматуру горизонтально, вертикально или под наклоном. При этом используются разные методы сваривания.

Сферы применения ванной сварки

Метод применения скоб для сваривания арматуры в Новосибирске широко используется для прочного соединения:

• стыков толстостенных стальных фланцев, выполненных из полос;
• арматурных стержней диаметром от 20 до 100 мм;
• стыков многорядных конструкций с арматурой в железобетонных объектах.

Ванный метод применяется практически во всех железобетонных конструкциях со сложным и крупным каркасом.

Что касается непосредственно сфер использования, то такая сварка нашла применение в газовой, нефтяной, автомобильной отрасли. Но основная доля работ приходится на обеспечение строительства, а также машиностроения.

Для размещения заявки свяжитесь с нами по телефону: +7 383 284-44-40. Заявку можно отправить на [email protected], либо заполните форму для расчета стоимости изделия.

Диаметр арматуры, мм	Показатели, мм	Цена, рубли
Высота h	Длина L	Толщина стенок S	Вес, кг	Внутренний диаметр b
8	Ванночки для сварки арматуры могут быть изготовлены по Вашему чертежу, характеристикам и параметрам, любых индивидуальных размеров
10
12
14
16	25	75	6	0,21	18
18	27	80	6	0. 24	20
20	32	100	6	0,35	22
22	33	100	6	0,4	24,5
25	35	115	6	0,45	27,5
28	43	130	8	0,89	31
32	50	145	8	1,05	35,5
36	53	160	8	1,24	40
40	58	180	8	1,53	44

Оборудование, необходимое для работы

При работе со сварочными скобами применяют несколько типов оборудования. Это необходимо для правильного выполнения технологии и достижения хорошего качества сварочного шва:

• Cварочное устройство. Агрегат, вырабатывающий постоянный ток, необходим для выполнения основной работы. Чаще всего используются сварки инверторного типа.
• Скобы-накладки. Выбираются изделия, соответствующие ГОСТу и подходящие размерам арматуры.
• Инертная среда. Сварка в инертном газе требуется не всегда, однако повышает качество работы. Для этого к инвертору, совместимому с функцией сварки в инертной среде, подключают баллон.
• Плавящиеся электроды. Для сварки необходим минимум 1 электрод из алюминия, стали, меди или другого металла. Используются средства толщиной от 2 до 4 мм.
• Защитная маска. Необходима для организации работ сварщика. Существует несколько типов масок, которые часто специалисты имеют с собой. Также потребуется дополнительное обмундирование – фартук, перчатки.

Ванны для сварки арматуры должны надежно фиксироваться, поэтому для работы уместно использование дополнительных аксессуаров, облегчающих сваривание.

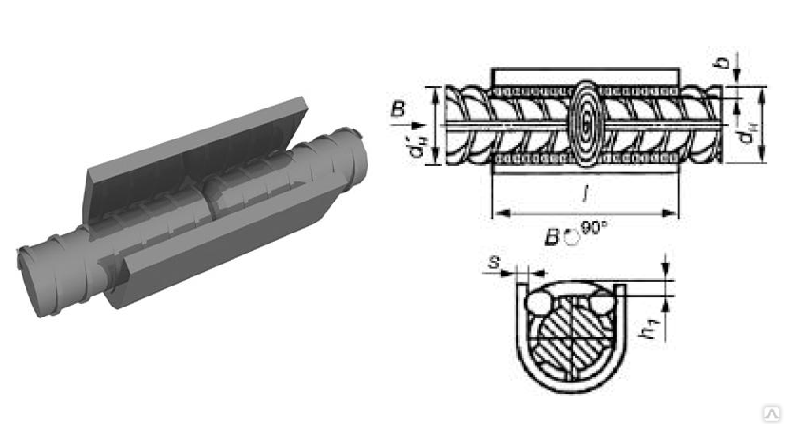

Конструкция, размеры и особенности скоб

Размеры скобы для сварки арматуры определяются диаметром прута. Если он составляет, например, 16 мм, то размер ванночки должен быть 20 мм. То есть, запас для сваривания – 4 мм. Еще важные параметры – толщина, высота и длина скобы.

Факт! Для изготовления ванночек используется медь и графит. Первые изделия изготавливаются литьем, штамповкой или механически. Запрещено применение сплавов меди.

Графитовые скобы стоят гораздо дешевле и имеют меньший объем прочности. Оборачиваемость медных скоб выше в 2-3 раза. Основные стандарты изготовления ванночек регламентируются ГОСТ 14098-2014.

Толщина ванночки – еще один весомый параметр, отвечающий за качество сварки. Чем большие сама скоба, тем больше и этот параметр. В ГОСТе определены такие параметры, как:

• dH – минимальный диаметр прутка;
• d1 – диаметр скобы внутри, который должен совпадать с наружным параметром свариваемой арматуры;
• H – высота стенок;
• s – толщина изделия;
• L – длина, определяющая метод сваривания. Может равнять 3 частям диаметра стальных прутьев или 4 частям плюс зазор.

Промежуток между концами прутков может быть от 6 до 20 мм.

Согласно этим параметрам, возможно изготовление скоб с внутренним диаметром от 19-20 мм для 16 мм арматуры до 44-45 мм для 40 мм арматуры.

Преимущества сварки ванным методом

С помощью сварочного аппарата можно быстро и без лишних усилий соединить круглые участки металлоконструкций. В любом направлении – вертикальном или горизонтальном. При этом ванночки для сварки можно использовать для любых металлов. Есть у метода и ряд других преимуществ:

• прутки разогреваются равномерно, а не точечно, что повышает прочность шва;
• можно применять для неподвижных конструкций, переворачивать которые недопустимо;
• шов легко исследовать с помощью традиционных методов, исключающих повреждения, например гамма-лучевой диагностики;
• расплавленный материал не растекается, за счет чего ванночка позволяет создать идеально ровный шов;
• практически не требуется никаких дополнительных материалов;
• большой выбор скоб даже на очень массивные или маленькие арматурные прутки;
• применяется любое доступное сварочное оборудование.

Несмотря на гибкость в подборе размеров скобы, метод имеет некоторые недостатки. Их важно учитывать, ведь при проведении работы малейший перерыв может привести к нестабильности шва. Поэтому заниматься сваркой должен специально обученный мастер.

В процессе обработки шва также важно контролировать охват области контакта. Если же выбрана графитная ванночка, то после использования ее нужно утилизировать. Однако цена оправдывает такой подход к производству.

Применяемые методы при работе со скобами

При работе с ваннами для сварки, купить которые можно на заводе Nedwal’s, применяют 2 методы:

• Одноэлектродный. Используется при монтаже конструкций, находящихся под действием неподвижной нагрузки. Предварительно мастер подготавливает поверхность, очищая ее от пыли и ржавчины. Затем начинают сварку от одного конца, полумесяцем передвигаясь ко второму.
• Многоэлектродный. С помощью этого метода несколько электродов соединяют на пластину, вставленную в держатель. Движения электродов выполняют по кругу или полумесяцем, начиная от одного конца и переходя ко второму.

Правильно выполненный шов, точное следование технологиям гарантирует получение очень прочного сварного соединения. Такой конструкций можно будет пользоваться в течение долгого времени, ведь арматура в месте сборки сохраняет прочность и гибкость. Доверять такую работу нужно только профессионалам.

Нюансы эффективного сварочного процесса

Сваривание металлических деталей, входящих в состав сложных агрегатов и строительных объектов, — ответственный процесс, ложащийся на плечи мастера. Но знать об особенностях процедуры, влияющих на качество, важно каждому клиенту, решившему нанять сварщика для работы с ванночками.
Несмотря на простоту процесса, нужно следить за качеством соединения:

1. Приступая к сварке одной детали, нельзя останавливаться, необходимо доводить дело до конца. Иначе равномерность плавления будет утрачена. А это приведет к повышению хрупкости деталей.
2. Во время работы на поверхности металла возникают шлаковые пузыри, образованные защитным газом. Их необходимо удалять, сделав в ванночке отверстие.
   Если в процессе работы на металле появляется защитная корка, это указывает на правильное выполнение процедуры.
3. Сразу же после работы нужно дать корке застыть, а затем приступать к ее удалению, легко обстучав со всех сторон.

Во время сваривания специалист должен придерживаться регламентированной скорости. Ее можно найти в ГОСТе.

Покупка регламентированных по ГОСТ скоб на заводе «Недвальс»!

Компания Nedwal’s изготавливает ванночки для сварки арматуры в Новосибирске в соответствии с ГОСТ. Мы доставляем продукцию по всей области, а также выполняем отправку по городам России. При заказе небольших и средних партий возможно изготовление в течение 8-24 часов.
