заградитель | это… Что такое ВЧ-заградитель?

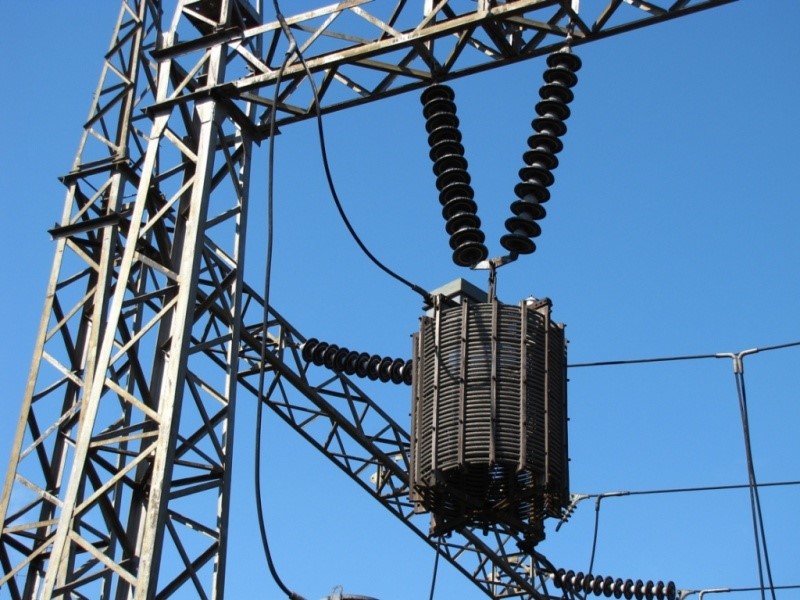

Высокочастотный заградитель на отвительной опоре.

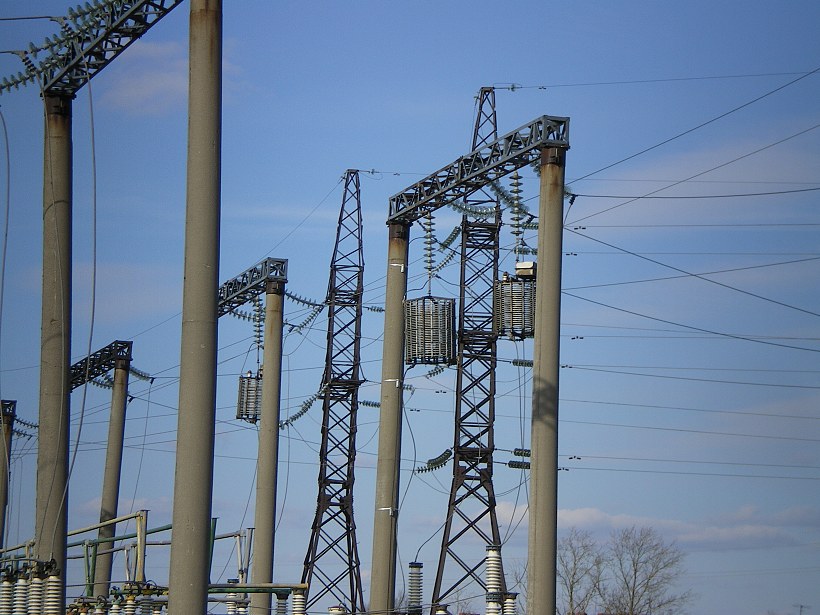

Концевая анкерная опора двухцепной ВЛ 110 кВ с высокочастотными заградителями и самонесущим волоконно-оптическим кабелем в междуфазном пространстве.

Высокочастотный заградитель — электротехническое устройство, устанавливаемое в разрыв фазного провода линии электропередачи и обладающее высоким сопротивлением на частоте работы канала ВЧ-связи и низким сопротивлением на промышленной частоте (50 Гц).

ВЧ-заградитель представляет собой высокочастотный фильтр, исключающий (ослабляющий) шунтирующее действия шин подстанций и отпаек линии электропередачи на линейный тракт канала ВЧ-связи. Заградитель состоит из силовой катушки индуктивности (силового реактора) с воздушным сердечником (номинальная индуктивность 0,25…2,0 мГн), подключенного параллельно катушке элемента настройки а также защитного устройства.

Реактор представляет собой алюминиевый (либо медный) провод, навитый на одно-, двух- или трех-обмоточную катушку из изолирующего материала. Элемент настройки позволяет настроить ВЧ-заградитель на разные диапазоны заграждения. Элемент настройки состоит из набора катушек индуктивности, конденсаторов, резисторов. Защитные устройства предназначены для защиты элемента настройки от перенапряжений. В качестве устройства защиты могут выступать ограничитель перенапряжения или разрядник вентильный.

ВЧ-заградитель подвешивается на гирляндах изоляторов на линейных порталах подстанций и на опорах линий электропередачи. При беспортальном заходе заградитель устанавливается на опорном изоляторе, либо на конденсаторе связи.

Высокочастотные заградители предназначены для:

предотвращения потерь ВЧ сигнала на шинах подстанций и на соседних линиях;
блокирования ВЧ сигналов от других источников, работающих на соседних линиях с близкими частотами;
поддержания определенного значения высокочастотных параметров линии электропередачи независимо от схемы распределительного устройства.

Высокочастотные заградители используются для создания высокочастотных каналов связи по высоковольтным линиям электропередач (10, 35-750 кВ) для обеспечения передачи сигналов противоаварийной автоматики, релейной защиты, телефонной связи, телемеханики, промодулированных высокой частотой (24-1000 кГц) по фазовому проводу или грозотросу.

Содержание

1 Технические характеристики
2 Производители
3 Литература
4 См. также

Технические характеристики

Существуют несколько типов заградителей различающихся по номинальной силе тока, индуктивности и напряжению линий электропередач. Основные технические характеристики приведены в таблице.

Тип заградителя	Номинальный длительный ток, А	Индуктивность реактора на промышленной частоте, мГн	Напряжение линий электропередач, кВ	Диапазон частот заграждения, кГц
ВЗ-630-0,5	630	0,547	35-110	36-42, 40-48, 47-60,59-82, 74-118,100-200, 160—1000
ВЗ-1250-0,5	1250	0,536	116-330	36-44; 43-57; 50-70; 60-95; 80-164; 145—1000
ВЗ-2000-0,5	2000	0,535	330-750	36-47;45-65; 50-77;60-95; 80-164:145-1000
ВЗ-4000-0,5	4000	0,5	1050	36-50; 48-80; 75-270
ВЗ-2000-1,0	2000	1,027	330-750	З6-66; 50-146; 70-1000

Производители

Приведены производители ВЧ-заградителей, допущенных к применению на объектах ОАО «ФСК ЕЭС».

ООО «АББ», г. Москва. Высокочастотные заградители типа DLTC на номинальные токи 400-4000 А, номинальную индуктивность 0,2-2 мГн.
ОАО РЭТЗ «Энергия», МО, г. Раменское. Заградители высокочастотные серии ВЗ.
ООО «Росэнергосервис», г. Ростов-на-Дону. Высокочастотные заградители (ВЗ) для применения на ВЛ напряжением 35-750 кВ серии ВЗ-630-0,5 (ток КЗ 16 кА, 1 с), ВЗ-1250-0,5 (ток КЗ 31,5 кА, 1 с), ВЗ-2000-0,5 (ток КЗ 40 кА, 1 с) климатического исполнения У1, изготавливаемые по ТУ 3414-005-46569277-2000.
ЗАО «НПП „Электронные информационные системы.“» Высокочастотные заградители серии ВЗ-630-0,5 УХЛ1, ВЗ-630-0,5 УХЛ1 УД, ВЗ-1250-0,5 УХЛ1, ВЗ-1250-1,0 УХЛ1, ВЗ- 2000-0,5 УХЛ1.
Компания «TRENCH Austria GmbH.» Высокочастотные заградители типа LTP УХЛ1 с номинальным током 460, 630, 1000, 1250, 1600, 2000, 3150, 4000 А.
ООО «Одесский завод „Нептун“», Украина. Высокочастотные заградители (ВЗ) серии ВЗ-650-0,5 У1 О, ВЗ-1250-0,5 У1 О.

Литература

Микуцкий Г. В. Устройства обработки и присоединения высокочастотных каналов. М., «Энергия», 1974, 201 с. [95.1976] УДК 621.372.018.782.3.001.24

Справочник по проектированию электроэнергетических систем // Под ред. С. Рокотяна и И. М. Шапиро. — М.: Энергия, 1977

Ишкин В. Х. Агафонов С. С. Справочник по проектированию систем передачи информации в энергетике. М., «Энергоатомиздат» 1991, 262 с. [1] ISBN 5-283-01108-9

См. также

АДАСЭ
Связь по ЛЭП
ВЧ-связь (энергетика)

ВЧ-заградители ВЗ

НАЗНАЧЕНИЕ

Высокочастотные заградители (ВЗ) предназначены для ослабления влияния шунтирующего действия шин электроподстанции на параметры высокочастотного тракта при обработке воздушных линий электропередачи в целях передачи по их фазовым проводам или грозозащитным тросам сигналов противоаварийной автоматики, релейной защиты и телефонной связи на несущих частотах от 16 кГц до 1000 кГц.

ПРЕИМУЩЕСТВА

Высокая надёжность и продолжительный срок службы благодаря применению современных материалов для производства ВЗ и современного оборудования для их обработки

Рассчитанная транспозиция проводов многослойных заградителей существенно снижает их разогрев в номинальном режиме работы

Возможность эксплуатировать ВЗ на токе превышающем номинальный на 25% в случае необходимости, например для плавки гололёда на проводах ВЛ

Применение специализированных типов радиоэлементов – резисторов и конденсаторов, позволяет увеличить срок безаварийной работы ВЗ, исходя из их конструктивных особенностей

Широкий спектр предлагаемых ВЗ позволит Вам выбрать необходимый. Параметры основных ВЗ указаны в сводных таблицах

Гарантия на оборудование составляет 5 лет. Срок службы – 30 лет

Поставка и техническая поддержка осуществляется по всей России, странам ближнего и дальнего зарубежья

СТАНДАРТНЫЕ РЕШЕНИЯ

Тип ВЗ	Номинальный ток, А	Индуктивность номинальная
ВЗ – 630 – 0,1 У1, ХЛ1	630	0. 1
ВЗ – 630 – 0,25 У1, ХЛ1	630	0.25
ВЗ – 630 – 0,5 У1, ХЛ1	630	0.5
ВЗ – 630 – 1,0 У1, ХЛ1	630	1.0
ВЗ – 630 – 1,5 У1, ХЛ1	630	1.5
ВЗ – 630 – 2,0 У1, ХЛ1	630	2.0
ВЗ – 1250 – 0,1 У1, ХЛ1	1250	0.1
ВЗ – 1250 – 0,25 У1, ХЛ1	1250	0.25
ВЗ – 1250 – 0,5 У1, ХЛ1	1250	0.5
ВЗ – 1250 – 1,0 У1, ХЛ1	1250	1.0
ВЗ – 1250 – 1,5 У1, ХЛ1	1250	1.5
ВЗ – 1250 – 2,0 У1, ХЛ1	1250	2.0
ВЗ – 2000 – 0,1 У1, ХЛ1	2000	0.1
ВЗ – 2000 – 0,25 У1, ХЛ1	2000	0.25
ВЗ – 2000 – 0,5 У1, ХЛ1	2000	0.5
ВЗ – 2000 – 1,0 У1, ХЛ1	2000	1.0
ВЗ – 2000 – 1,5 У1, ХЛ1	2000	1. 5
ВЗ – 2000 – 2,0 У1, ХЛ1	2000	2.0
ВЗ – 4000 – 0,5 У1, ХЛ1	4000	0.5

ОАО «Серпуховский конденсаторный завод «КВАР», 142206, г. Серпухов, Московская область, ул.Чехова,87, Приемная: +7 (4967) 72-04-35 Отдел продаж: +7 (4967) 35-44-28 [email protected] Технический отдел: Тел: +7 (4967) 72-45-98
E-mail: [email protected]
