Вентилятор ВД-20

Вентилятор ВД-20 (№20)

Основные параметры :

  • Тягодутьевая машина одностороннего всасывания

  • №20 – означает, что диаметр рабочего колеса равен 20 дециметрам (2000 мм)

  • Количество лопаток рабочего колеса – 32 (загнутых вперед)

  • Комплектация осевым направляющим аппаратом

  • Применение : подача чистого воздуха в топливные системы котельных установок или вытяжка продуктов горения из топочных камер печей и котлов, в том числе газомазутных


Конструктивное исполнение :

  • Схема 3 (исполнение 3) – рабочее колесо вентилятора соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты (посмотреть схему)

В зависимости от предназначения и условий эксплуатации, подразделяются на :

  • Общего назначения из углеродистой стали (вентилятор ВД-20)
  • Коррозионностойкие из нержавеющей стали (вентилятор ВД-20К1 или ВД-20НЖ)

Стандартное исполнение (по умолчанию) :

  • общепромышленное исполнение (без элементов взрывозащиты)

  • температурный режим перемещаемых сред не превышает +80°С

  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)

  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружающий воздух -30 +40 °С)

Нестандартное исполнение (по запросу) может включать :

  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 430, AISI 316, AISI 304, AISI 201 и т. д.), для работы с агрессивными газовоздушными средами

В нашей производственной компании вы можете купить вентиляторы ВД-20 по лучшей цене.



Технические характеристики

Конструктивное
исполнение
(схема)

Комплектация
электродвигателями

Пределы параметров в рабочей зоне
при температуре перемещаемой среды 30°С

Масса
схема 3,
кг

По мощности
(кВт)

По частоте вращения
(об./мин.)

По производительности
(м3/час)

По полному давлению
(Па)

 3

800

750

143000-33200010000-8800

Общие габаритные размеры схема 3 (мм)

Варианты углов поворота корпуса (вид со стороны “двигателя“)

Аэродинамические характеристики вентиляторов ВД-20 (№20) схема 3

Акустические характеристики

Частота вращения, об/минЗначение Lpi в октавных полосах f, ГцLpa, дБА
1252505001000200040008000
750108110111111110107104116

Варианты установки и крепления вентиляторов ВД-20 к фундаменту

стандартное исполнение

на едином постаменте

на едином постаменте с виброоснованием

Для правильного подбора вентиляторов рекомендуем заполнить опросный лист

Купить вентиляторы


<<  к общему описанию

Звоните прямо сейчас:

8 /495/ 640-85-05

8 /925/ 277-60-70

9. 00-17.00 (пятница – до 16.00)

[email protected]

140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой

Высотомер ВД-20 барометрический, цена, фото

Высотомер ВД-30 >>>

Есть в наличии

Код товара 5916

Высотомер барометрический ВД-20, складского хранения, 1980-1990 годов выпуска.

Прошел предпродажную подготовку и проверку технических и метрологических характеристик.

Гарантия – 12 месяцев.

5 1 0 5

4,800 грн

Цена:

4000 грн

(При покупке с НДС +20%)

Минимальная стоимость заказа – 300 грн

1 4000 4000 4000

Описание

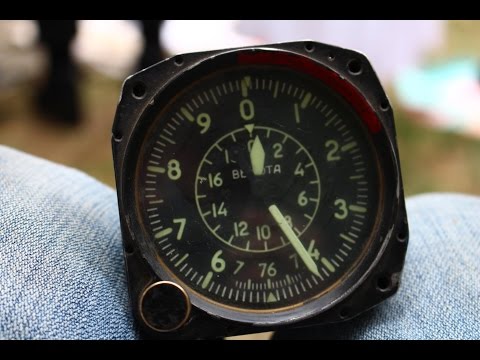

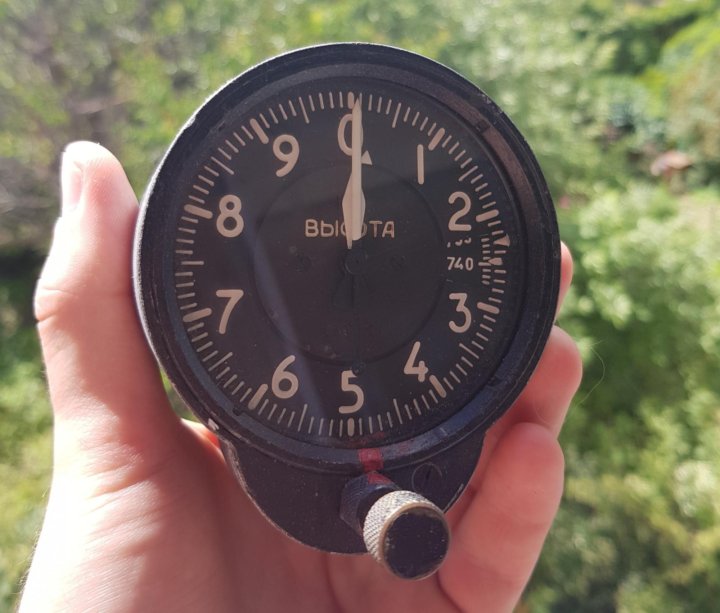

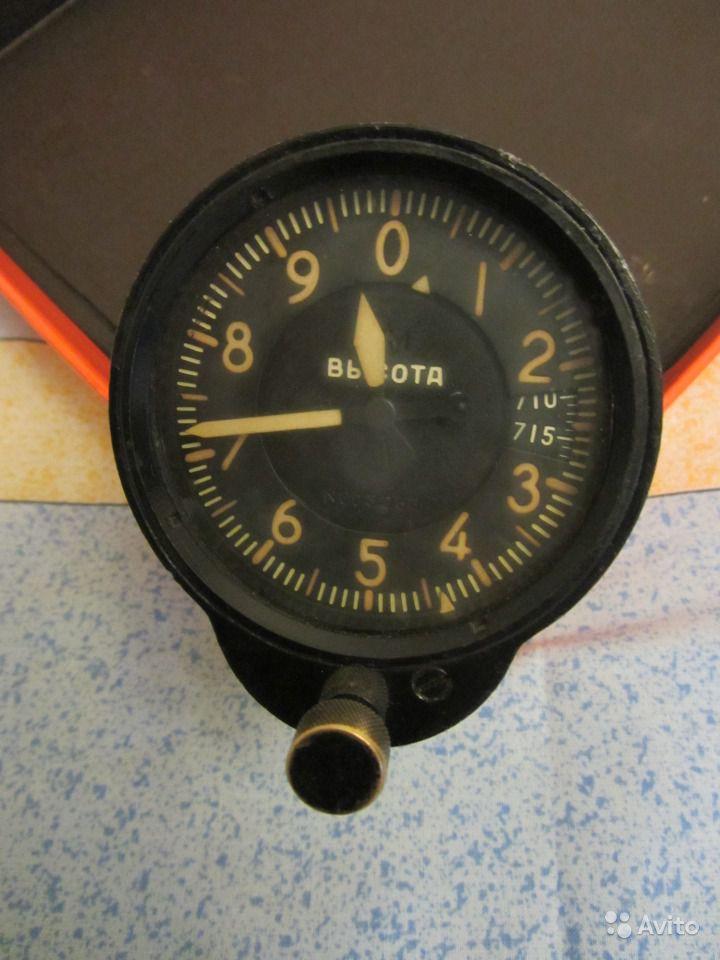

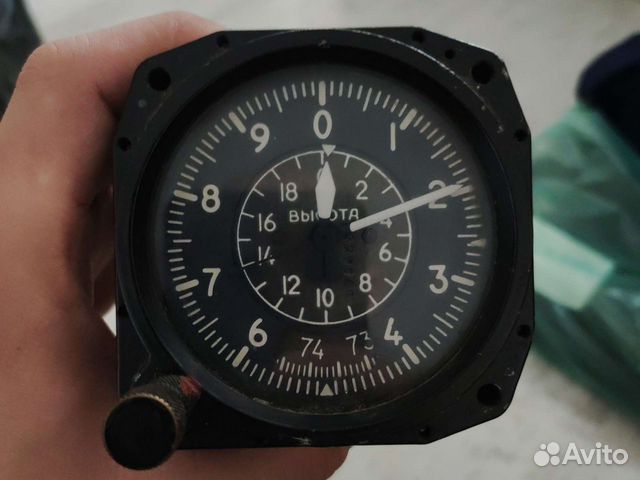

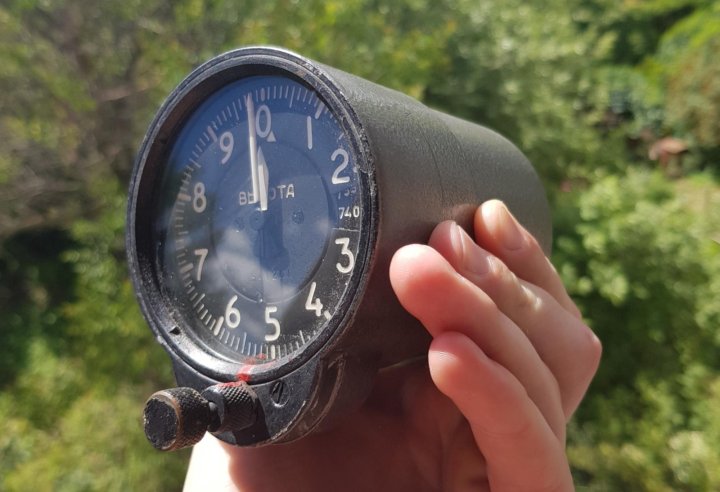

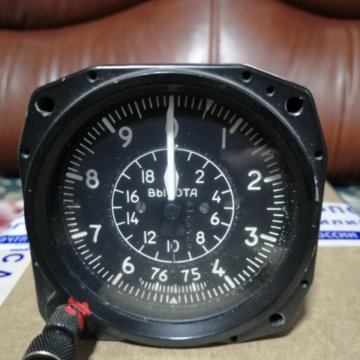

Высотомер ВД-20 – авиационный прибор применяемый для измерения высоты полета летательного аппарата над землей.

Высотомер барометрический ВД-20 предназначен для определения и выдерживания высоты полета относительно уровня той изобарической поверхности, атмосферное давление которой установлено на барометрической шкале.

Основными узлами высотомера ВД20 являются чувствительный элемент (анероидная коробка), передаточно-множительный механизм, индикаторная часть, механизм установки начального давления, герметический корпус.

На лицевой части прибора расположены два подвижных треугольных индекса, указывающие на шкале высот высоту, соответствующую измерению барометрического давления относительно давления на уровне моря (760 мм.рт.ст.). Показания индексов читаются также, как показания стрелок высотомера. Один индекс показывает высоту в километрах, второй – в метрах.

Принцип действия барометрического высотомера  ВД-20 основан на однозначной зависимости атмосферного давления от высоты полёта. Давление воспринимается анероидной коробкой высотомера. Её деформация, пропорциональная изменению давления, а следовательно, и высоте полёта, посредством системы рычагов вызывает соответствующий поворот стрелок прибора.

Шкала прибора градуируется в километрах, сотнях и десятках метров высоты. Высотомер ВД 20 имеет кремальеру для принудительного поворота стрелок прибора. С её помощью прибор может быть установлен на показания абсолютной высоты (высоты относительно уровня, на котором давление 101325 н/м2 = 760 мм рт. cт. и температура 15°С), относительной высоты (высоты относительно места взлёта) и истинной высоты (высоты над пролетаемой местностью).

Устройство и работа высотомера ВД-20:

Высотомер барометрический ВД 20 состоит из герметичного корпуса, в который подается статическое давление воздуха, окружающего самолет. Полость корпуса соединена при помощи трубопровода с приемниками статического давления, расположенными между шпангоутами на правом и левом бортах. Чувствительным элементом прибора является блок анероидных коробок, состоящих из гофрированных мембран, изготовленных из фосфористой бронзы. Воздух из коробок выкачан до остаточного давления 0,15ч0,2 мм рт.

ст. У земли анероидные коробки находятся в наиболее сжатом состоянии. При этом сила упругости мембран уравновешивает силу атмосферного давления.



При подъеме на высоту атмосферное давление уменьшается, анероидные коробки расширяются и через передающий механизм воздействуют на стрелки высотомера, которые по шкале показывают высоту полета самолета.

Высотомер авиационный ВД-20 Вы можете купить по цене указанной на сайте. Для этого воспользуйтесь кнопкой оформить заказ

 (корзиной), формой обратной связи или напишите на почту [email protected] а также можете заказать позвонив по телефону: +38 (050) 024-70-26, (097)943-53-70

Товары, которые могут Вас заинтересовать

Все права защищены 2020. «Метролог»

Обратный звонок

Вт WD-20 Жироуловитель 40 фунтов Жироуловитель

Оценка 5 из 5 звезд

Прочитать 4 отзыва

Номер позицииАртикул №: 320wd20MFR #: WD-20

Работает с

Только по запросу

3 90 $ 424,99/каждый

Поставляется бесплатно с Plus

Возврат до 12,75 долларов США (1275 баллов) с кредитной картой Visa® Webstaurant Rewards0022

  • Расход 20 галлонов в минуту и ​​объем смазки 40 фунтов
  • Вход и выход 3 дюйма

    • Код UPC: 098268987454

    Доставка:

    Быстрая доставка

    0 9038 3 дня Обычно отправляется в течение 1900 рабочих дней 9

    Просмотреть все Мощность Жироуловители

    • Noble Chemical 5 галлонов / 640 унций EDM+ Enzymatic Drain Maintenance

      98,99 $/шт.

    • /Каждый

    Защитите свою сантехнику с помощью жироуловителя Watts WD-20 40 фунтов.

    Жироуловитель Watts WD-20 40 фунтов предотвращает попадание жирных веществ в водопроводные системы, септические поля и очистные сооружения, где они не могут быть обработаны должным образом и могут нанести вред окружающей среде. Жироуловители, подобные этой, часто используются с кухонными или подготовительными раковинами, раковинами для кастрюль и коммерческими посудомоечными машинами в различных типах коммерческих предприятий общественного питания. Кроме того, ваш местный кодекс здоровья может потребовать его для вашего приложения.

    Рейтинг 5 из 5 звезд

    “Моему местному отделу здравоохранения требуется жироуловитель весом 40 фунтов. Он имеет привлекательную цену, хорошо сконструирован и должен служить долгие годы, если его легко снять с крышки для очистки.”

    Читать больше отзывов

    Ограничитель потока на входной стороне перехватчика замедляет поступающие стоки и перенаправляет их через перегородки внутри жироуловителя. По мере постепенного замедления потока вещества, более легкие, чем вода, скапливаются внутри ловушки выше статической линии воды. Он сертифицирован PDI (Институт сантехники и дренажа) и поддерживает 9Эффективность отделения 0%, вплоть до номинальной способности удерживать жир.

    Этот жироуловитель может удерживать до 40 фунтов жира за один раз и может принимать скорость потока до 20 галлонов в минуту.

    Входной и выходной патрубки размером 3 дюйма позволяют легко подключить этот жироуловитель к водопроводным линиям вашего предприятия. эпоксидное покрытие.Другие стандартные функции включают прочную стальную крышку с прокладкой, съемный узел перегородки, ловушку с глубоким уплотнением с очисткой, отсутствие соединений со втулкой и внешний чугунный фитинг для регулирования расхода (ограничитель потока).

    В сравнении с другими продуктами

    • 424,99 $/шт.

      24 дюйма

      15 3/4 дюйма

      15 дюймов

      3

      40 фунтов

      0 091 20 гал/мин

      3 дюйма

      Сталь

    • $332,99/шт.

      29 дюймов

      19 1/2 дюйма

      14 3/4 дюйма

      40 фунтов

      Сделано в Америке

      90 2 дюйма

      903 гал/мин 003

      Пластик

    • 388,49 $/каждый

      24 дюйма

      15 3/4 дюйма

      15 дюймов

      40 фунтов

      Резьбовые соединения

      3 дюйма 90 галлонов в минуту

      3

      Сталь

    • 649,00 $/шт.

      34 7 /8 дюймов

      22 7/8 дюймов

      11 3/4 дюймов

      40 фунтов

      Частично автоматический отбор

      20 галлонов в минуту

      3 дюймов

    • Сталь

    • 3

      9 021

      719,00 $/шт.

      34 7/8 дюймов

      22 7/8 дюйма

      11 3/4 дюйма

      40 фунтов

      Низкопрофильный

      20 галлонов в минуту

      3 дюйма

    5 Сталь3 9 09 09 09023 9 2 259,00/каждый

    24 дюйма

    15 3/ 4 дюйма

    15 дюймов

    40 фунтов

    Частично автоматический отбор

    20 галлонов в минуту

    3 дюйма

    Сталь

    Габаритные размеры: 102004

    Длина:
    24 дюйма
    Ширина:
    15 3/4 дюйма
    Высота:
    15 дюймов
    Вместимость:
    40 фунтов

    0002 Этот продукт может подвергать вас воздействию химических веществ, включая свинец. , которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите веб-сайт www.p65warnings.ca.gov.

    Нужны запчасти и аксессуары?

    Посмотреть запасные части или аксессуары для Вт WD-20

    Ресурсы и загрузки для


    Вт WD-20

    Для просмотра информации об этом продукте требуется программа просмотра PDF. Загрузить программное обеспечение Adobe Acrobat

  • Руководство по выбору жироуловителя

    • Общий рейтинг пользователей

    Заменить заголовок здесь

    4,8 звезды из 4 отзывов

    • Корпус из холоднокатаной стали 11 калибра
    • Скорость потока 20 галлонов в минуту и ​​вместимость смазки 40 фунтов
    • 3 дюйма с резьбой на входе и выходе

    Код UPC:098268986952

    Доставка:

    02 Обычно отправляется в 1 рабочий день

    Просмотреть все жироуловители Watts

    • Noble Chemical 5 галлонов / 640 унций EDM+ Enzymatic Drain Keeper

      98,99 долл. США/шт. Стандартный 3-дюймовый соединитель без ступицы

      3,39 $/шт.

    Вт Технические характеристики WD-20-THD

    Количество
    1/шт.

    Длина
    24 дюйма

    Ширина
    15 3/4 дюйма

    Высота
    15 дюймов

    Емкость
    40 фунтов
    3 4 Особенности 06 Резьбовые соединения

    Расход
    20 гал/мин

    Размер входного и выходного патрубка
    3 дюйма

    Материал
    Сталь
      7

      3 05

      Жироуловители

    Watts WD-20-THD Детали

    Жироуловитель Watts WD-20-THD 40 lb. с резьбовыми соединениями предотвращает попадание жирных веществ в водопроводные системы, септические поля и очистные сооружения, где они не могут быть обработаны должным образом и могут нанести вред окружающей среде.

    Жироуловители, такие как Watts WD-20-THD, часто используются с кухонными или подготовительными раковинами, раковинами для горшков и промышленными посудомоечными машинами в различных типах предприятий общественного питания.

    Перехватчик жира Watts WD-20-THD имеет корпус, изготовленный из холоднокатаной стали 11 калибра с кислотостойким эпоксидным покрытием серого цвета, отвержденным в печи. Другие стандартные функции включают прочную стальную крышку с прокладкой, съемный узел перегородки, ловушку с глубоким уплотнением с очисткой, отсутствие соединений со втулкой и внешний чугунный фитинг для управления потоком (ограничитель потока).

    Жироуловитель Watts WD-20-THD имеет вместимость жира 40 фунтов и скорость потока 20 галлонов в минуту. Он сертифицирован PDI (Институт сантехники и дренажа) и соответствует отраслевому стандарту PDI-G101 по эффективности разделения. Этот стандарт указывает, что жироуловитель должен поддерживать эффективность отделения 90% до своей номинальной емкости удержания жира.

    Габаритные размеры:
    24″Д x 15 3/4″Ш x 15″В
    Скорость потока: 20 галлонов в минуту (галлонов в минуту)
    Емкость консистентной смазки: 40 фунтов.
    Размер резьбового входа и выхода: 3 дюйма

    Вниманию жителей штата Калифорния: Опора 65 Предупреждение

    Этот продукт может подвергать вас воздействию химических веществ, включая свинец, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции Для получения дополнительной информации посетите веб-сайт www.p65warnings.ca.gov

    Нужны запчасти и аксессуары? Watts WD-20-THD

    Ресурсы и загрузки для


    Watts WD-20-THD

    Для просмотра информации об этом продукте требуется программа просмотра PDF. Загрузить программное обеспечение Adobe Acrobat

  • Руководство по выбору размера жироуловителя

    • Общий рейтинг пользователей

    Заменить заголовок здесь

    4,7 звезды из 6 отзывов
