Наименование параметра. ВДМ-1202 Номинальное напряжение питающей сети, В. 3х380 Номинальная частота, Гц. 50 Номинальный выпрямляемый ток, А, 1200 Номинальное рабочее напряжение, В не менее 60 Внешняя хар

ООО «Завод сварочного оборудования «Кавик» уведомляет о повышении цен на сварочное оборудование и трансформаторы мощностью до 20 кВА включительно на 5% с 01.08.2022 года. Сообщаем, что, несмотря на нестабильность экономической ситуации в стране и в мире, постоянное повышение стоимости материалов и комплектующих и нестабильности курсов валют, мы предпринимаем все возможные меры для того, чтобы не допустить резкого повышения цен на нашу продукцию. Тем не менее, в виду указанных выше причин мы были вынуждены повысить отпускные цены.

ВДМ-2х401 C У3Предыдущий товар:

Следующий товар:ВДМ-2х401 C У3

Вернуться к: Выпрямители многопостовые сварочные

Задайте вопрос по этому товару

(Включая НДС)

Описание

 Наименование параметра.

ВДМ-1202

 Номинальное напряжение питающей сети, В.

3х380

 Номинальная частота, Гц.

50

 Номинальный выпрямляемый ток,  А,

1250

 Номинальное рабочее напряжение, В не менее

60

 Внешняя характеристика

жесткая

 Напряжение холостого тока, В не более

70

 Количество  постов

8

 Коэффициент одновременности работы

0,5

 Номинальный сварочный ток одного поста,   А. (ПВ%)

315

 Потребляемая мощность, кВА, не более



 Коэффициент полезного действия, % не менее



 Режим работы

Продол-

жительный

 Диаметр электрода, мм

2-6

 Габаритные размеры, мм, не более

800х560х920

 Вес в кг

280



Производитель: Кавик

ВЫПРЯМИТЕЛЬ СВАРОЧНЫЙ МНОГОПОСТОВЫЙ типа ВДМ-1202 С У3

Общие сведения

Выпрямитель типа ВДМ-1202 С У3 предназначен для питания сварочных постов при ручной дуговой сварке на постоянном токе штучными металлическими электродами мало- и среднеуглеродистых, низколегированных и коррозионно-стойких сталей.

Структура условного обозначения

ВДМ-1202 С У3:
ВД – выпрямитель для дуговой сварки;
М – многопостовый;
12 – номинальный сварочный ток, сотни ампер;
02 – регистрационный номер;
С – условное обозначение фирмы-изготовителя;
У3 – климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

В закрытых помещениях или на открытом воздухе под навесом.
&nbsp&nbspВысота над уровнем моря не более 1000 м.
&nbsp&nbspТемпература окружающей среды от минус 40 до 40°С.
&nbsp&nbspОтносительная влажность воздуха не более 80% при температуре 20°С.
&nbsp&nbspОкружающая среда неврзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
&nbsp&nbspНе допускается попадания влаги внутрь выпрямителя.
&nbsp&nbspГруппа механического исполнения М1 по ГОСТ 17516.

1-90.
&nbsp&nbspЭксплуатация выпрямителя должна осуществляться в соответствии с требованиями действующих “Правил технической эксплуатации электроустановок (ПТЭ)”, “Правил техники безопасности при эксплуатации электроустановок потребителей (ПТБ)” и ГОСТ 12.3.003-86.
&nbsp&nbspВыпрямитель соответствует требованиям ТУ У 3.12-20732066-045-96 ЕВГИ.435314.002 ТУ.

Нормативно-технический документ

ТУ У 3.12-20732066-045-96 ЕВГИ.435314.002 ТУ

Технические характеристики

Номинальное напряжение трехфазной питающей сети, В – 380 Частота питающей сети, Гц – 50 Номинальный сварочный ток при ПН=100%, А, не менее – 1250 Номинальное рабочее напряжение, В – 60 Напряжение холостого хода, В, не более – 70 Число сварочных постов, не более – 8 Номинальный ток сварочного поста при ПН=60%, А, не более – 315 Коэффициент одновременности работы постов, не более – 0,5 Крутизна наклона внешних характеристик, В/А, не более – 0,02 Падение напряжения на выходе выпрямителя при изменении нагрузки от 0,5I

ном до Iном, В, не более – 4 Потребляемая мощность, кВ·А, не более – 70 КПД, не менее – 0,9 соsj, не менее – 0,91 Масса, кг, не более – 350
&nbsp&nbspГарантийный срок – 2 года со дня ввода выпрямителя в эксплуатацию, но не более 2,5 лет со дня отгрузки с предприятия-изготовителя.

Конструкция и принцип действия

Выпрямитель выполнен в стационарном однокорпусном исполнении.
&nbsp&nbspВнешние характеристики выпрямителя – жесткие.
&nbsp&nbspВыпрямитель обеспечивает преобразование переменного напряжения питающей сети в постоянное и создание необходимой крутизны внешней характеристики для производства сварочных работ совместно с балластными реостатами, которыми регулируется сварочный ток. Балластные реостаты включаются последовательно в сварочную цепь, а каждый пост – параллельно выходным зажимам выпрямителя.

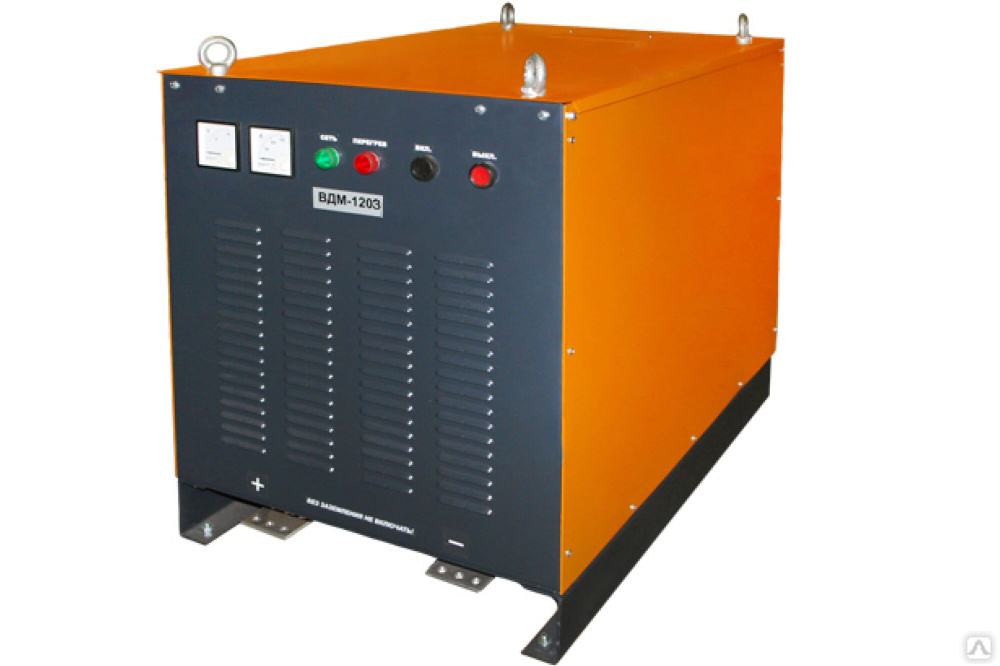

&nbsp&nbspОбщий вид и габаритные размеры выпрямителя приведены на рисунке.

Рисунок


&nbsp&nbspОбщий вид и габаритные (максимальные) размеры выпрямителя типа ВДМ-1202 С У3:
&nbsp&nbsp1 – лампочка “СЕТЬ”;
&nbsp&nbsp2 – вольтметр;
&nbsp&nbsp3 – амперметр;
&nbsp&nbsp4 – кнопка “ПУСК”;
&nbsp&nbsp5 – выключатель “СЕТЬ”;
&nbsp&nbsp6 – кнопка “СТОП”;
&nbsp&nbsp7 – зажимы для подключения сварочных постов;
&nbsp&nbsp8 – болты заземления;
&nbsp&nbsp9 – место подсоединения сетевых проводов;
&nbsp&nbsp10 – скобы для транспортирования
&nbsp&nbspВыходные параметры выпрямителя измеряются вольтметром и амперметром.

&nbsp&nbspВключение и остановка вентилятора осуществляется соответственно кнопками “ПУСК” и “СТОП”.
&nbsp&nbspВыпрямитель подключается к сварочным постам через выходные зажимы “+” и “-“, к питающей сети – через контакты, расположенные в люке на крыше и закрытые съемной панелью.
&nbsp&nbspВключением автоматического выключателя напряжение сети подается на вспомогательные цепи, при этом загорается лампочка “СЕТЬ”. После нажатия кнопки “ПУСК” включается вентилятор, срабатывают пускатели, и напряжение сети подается на понижающий силовой трансформатор, далее – на выпрямительный блок. Постоянное напряжение поступает на выход выпрямителя.
&nbsp&nbspСхема выпрямителя защищена от КЗ и перегрузки автоматическим выключателем. В случае перегрузки срабатывает тепловая уставка автоматического выключателя, и выпрямитель отключается от сети.
&nbsp&nbspСиловые полупроводниковые приборы защищены от коммутационных перенапряжений варисторами, установленными на выпрямительном блоке.

&nbsp&nbspВыпрямитель выключается нажатием кнопки “СТОП” и автоматическим выключателем.
&nbsp&nbspТранспортирование выпрямителя производится с помощью специальных скоб, установленных на крыше. В комплект поставки входят: выпрямитель и паспорт.
