Величина нахлеста арматуры: Технические особенности нахлеста арматуры при вязке

alexxlab | 26.03.2023 | 0 | Разное

таблицы размеров стыковки всех диаметров по СНиП, правила соединения перехлеста

Армирование – ответственная часть устройства всех монолитных конструкций, от которого зависит долговечного и надежного будущего строения. Процесс заключается в создании каркаса из металлических стержней. Он размещается в опалубку и заливается бетоном. Чтобы создать этот каркас, прибегают к вязке или сварочным работам. При этом большую роль при вязке играет правильно рассчитанный нахлест для арматуры. Если он недостаточный, то соединение окажется недостаточно прочным, а это сказывается на эксплуатационных характеристиках. Поэтому важно разобраться, какой именно делать нахлест при вязке.

Виды соединений

Существует два основных метода крепления арматуры, согласно строительным нормам и правилам (СНиП), а именно пункту 8.3.26 СП 52-101-2003. В нем прописано, что соединение стержней может выполняться следующими типами стыковки:

  1. Стыковка прутьев арматуры без сварки, внахлест.
      внахлест с использованием деталей с загибами на концах (петли, лапки, крюки), для гладких прутьев используются исключительно петли и крючки;
  2. внахлест с прямыми концами арматурных прутьев периодического профиля;
  3. внахлест с прямыми концами арматурных прутьев с фиксацией поперечного типа.
  4. Механическое и сварное соединение.
      при использовании сварочного аппарата;
  5. с помощью профессионального механического агрегата.


Требования СНиП указывают на то, что бетонное основание нуждается в установке минимум двух неразрывных каркасов из арматуры. Их делают посредством фиксации стержней внахлест. Для частного домостроения подобный способ используется чаще всего. Это связано с тем, что он доступный и дешевый. Созданием каркаса может заняться даже новичок, так как нужны сами прутья и мягкая вязальная проволока. Не нужно быть сварщиком и иметь дорогостоящее оборудование. А в промышленном производстве чаще всего встречается метод сварки.

Обратите внимание! Пункт 8.3.27 гласит, что соединения арматуры внахлест без применения сварки, используется для стержней, рабочее сечение которых не превышает 40 мм. Места с максимальной нагрузкой, не должны фиксироваться внахлест вязкой или сваркой.

Система «Dextra Bartec» с параллельной резьбой

Муфтовое соединение «DEXTRA Bartec» от ГК ПСК обеспечивает равнопрочный стык арматуры диаметром от 12 до 65 мм за счет использования муфты с внутренней метрической резьбой, соединяющей концы стержней с нарезанной резьбой такого же профиля. Основной элемент системы — муфты «БАРТЕК»:

  • стандартные, соединяющие стержни одного диаметра при возможности вращения хотя бы одного конца;
  • переходные для стыковки арматуры разных диаметров при возможности вращения хотя бы одного конца;
  • позиционная, когда ни один конец стержня не может вращаться. В этом случае куплер полностью накручивается на один конец, а после стыковки выкручивается, соединяя оба конца. Для уменьшения области ослабленного сечения резьба выполняется в следующей последовательности:
  1. обрезка стержней по длине;
  2. увеличение начального диаметра конца с использованием холодной прессовки;
  3. накатка метрической резьбы на распрессованном конце.
  4. МСА с метрической резьбой позволяет армировать стены, колонны, а также балки, плиты.

Система «Bartec» доказала свою эффективность при реконструкции Октябрьского туннеля, прокладке линий казанского метрополитена, возведении Белорусской, Курской и Нововоронежский АЭС, жилых домов и общественных зданий Москвы, Казани и городов ЮФО, а также при строительстве первой бангладешской АЭС «Руппур» и других особо сложных объектов.

Соединение прутьев методом сварки

Нахлест стержней методом сварки используется исключительно с арматурой марки А400С и А500С. Только эти марки считаются свариваемыми. Это сказывается и на стоимости изделий, которая выше обычных. Одним из распространенных классов является класс А400. Но сращивание изделий ими недопустимо. Нагреваясь, материал становится менее прочным и теряет свою устойчивость к коррозии.

В местах, где есть перехлест арматуры, сваривание запрещается, несмотря на класс стержней. Почему? Если верить зарубежным источникам, то есть большая вероятность разрыва места соединения, если на него будут воздействовать большие нагрузки. Что касается российских правил, то мнение следующее: использовать дуговую электросварку для стыковки разрешается, если размер диаметров не будет превышать 25 мм.

Важно! Длина сварочного шва напрямую зависит от класса арматурного прута и его диаметра. Для работы используют электроды, сечение которых от 4 до 5 мм. Требования, регламентированные в ГОСТах 14098 и 10922, сообщают, что делать нахлест методом сварки можно длиной меньше 10 диаметров арматурных прутьев, используемых для работ.

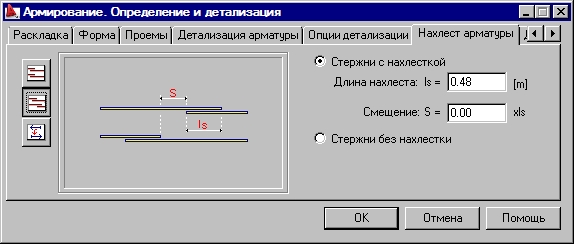

Нахлест при разных условиях

Так какой же нахлест арматуры при вязке? Какие есть точные данные? Начнем с рассмотрения примеров. Первый фактор, от которого зависит нахлест – это диаметр прутьев. Наблюдается следующая закономерность: чем больше диаметр используемой арматуры, тем больше становится нахлест. Например, если используется арматура, диаметром 6 мм, то рекомендуемый нахлест составляет 250 мм. Это не означает, что для прутьев сечением в 10 мм он будет такой же. Обычно, используется 30-40 кратноя величина сечения арматуры.

Итак, чтобы упростить задачу, используем специальную таблицу, где указан, какой нахлест используется для прутьев разного диаметра.

Диаметр используемой арматуры А400 (мм)Количество диаметровПредполагаемый нахлест (мм)
1030300
1231,6380
1630480
1832,2580
2230,9680
2530,4760
2830,7860
3230960
3630,31090
40381580

С этими данными каждый сможет выполнить работу правильно. Но есть еще одна таблица, указывающая на нахлест при использовании сжатого бетона. Он зависит от класса используемого бетона. При этом чем выше класс, тем разбежка стыков арматуры меньше.

Сечение арматуры А400, которая используется для работы (мм)Длина нахлеста, в зависимости от марки бетона (мм)
В20 (М250)В25 (М350)В30 (М400)В35 (М450)
10355305280250
12430365355295
16570490455395
18640550500445
22785670560545
25890765695615
28995855780690
321140975890790
36142012201155985

Что касается растянутой зоны бетона, то в отличие от сжатой зоны, нахлест будет еще больше. Как и в предыдущем случае, с увеличением марки раствора длина уменьшается.

Сечение арматуры А400, которая используется для работы (мм)Длина нахлеста, в зависимости от марки бетона (мм)
В20 (М250)В25 (М350)В30 (М400)В35 (М450)
10475410370330
12570490445395
16760650595525
18855730745590
221045895895775
2511851015930820
28132511401140920
321515130011851050
361895162514851315

Если правильно расположить нахлест друг относительно друга и сделать его нужной длины, то скелет основания получит значительные увеличения прочности. Соединения равномерно распределяются по всей конструкции.

Согласно нормам и правилам (СНиП), минимальное расстояние между соединением должно составлять 61 см. Больше – лучше. Если не соблюдать эту дистанцию, то риск, что конструкция при сильных нагрузках и в ходе эксплуатации будет деформироваться, возрастает. Остается следовать рекомендациям, для создания качественного армирования.

источник

Во время армирования фундамента или изготовления любого из видов армопояса практически у каждого человека возникает вопрос о том, какой должна быть длина нахлеста, и каким образом правильно его выполнить. Действительно, это имеет большое значение. Верно выполненная стыковка стальных прутьев делает более прочным соединение арматуры. Конструкция здания становится защищенной от различных видов деформаций и разрушений. Воздействие на фундамент сводится к минимуму. Как следствие — увеличивается безаварийный срок эксплуатации.

Нахлест арматуры при вязке – это самый простой и при этом по-настоящему надежный вариант соединения арматуры

Стыковка арматуры методом вязки

Это самый простой способ обеспечить надежную конструкцию из арматурных прутьев. Для этой работы используется самый популярный класс стержней, а именно, А400 AIII. Соединение арматуры внахлест без сварки выполняется посредством вязальной проволоки. Для этого два прутка приставляются друг к другу и обвязываются в нескольких местах проволокой. Как говорилось выше, согласно СНиП, есть 3 варианта фиксации арматурных прутьев вязкой. Фиксация прямыми концами периодического профиля, фиксация с прямыми концами поперечного типа, а также пользуясь деталями с загибами на концах.

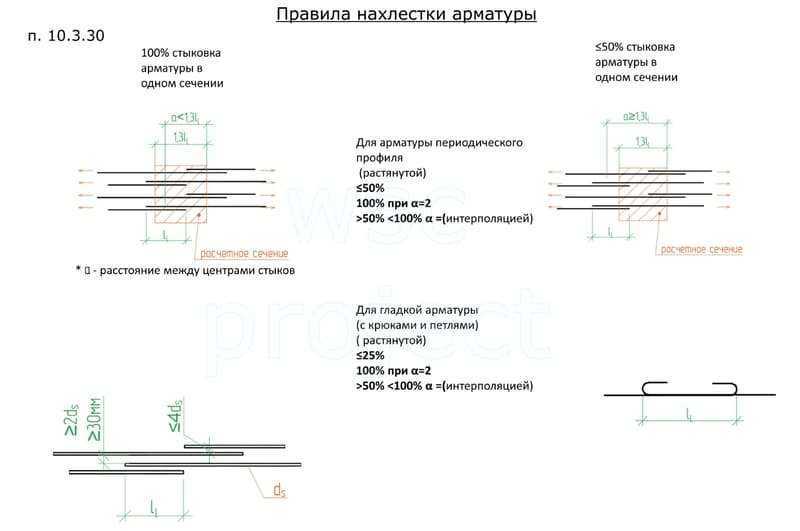

Выполнять соединение прутьев арматуры внахлест абы как нельзя. Существует ряд требований к этим соединениям, чтобы они не стали слабым местом всей конструкции. И дело не только в длине нахлеста, но и других моментах.

Важные нюансы и требования для соединения вязкой

Хоть процесс соединения прутьев с использованием проволоки проще, чем их соединение сварочным аппаратом, назвать его простым нельзя. Как любая работа, процесс требует четкого соблюдения правил и рекомендаций. Только тогда можно сказать, что армирование монолитной конструкции выполнено правильно. Занимаясь соединением арматуры с нахлестом методом вязки, следует обращать внимание на такие параметры:

  • длина накладки прута;
  • местонахождение места соединения в конструкции и его особенности;
  • как перехлесты расположены один к другому.

Мы упоминали, что размешать арматурный стык, сделанный внахлест, на участке с самой высокой степенью нагрузки и напряжения нельзя. К этим участкам относятся и углы здания. Получается, что нужно правильно рассчитать места соединений. Их расположение должно приходиться на участки железобетонной конструкции, где нагрузка не оказывается, или же она минимальная. А что делать, если технически соблюсти это требование невозможно? В таком случае размер нахлеста прутьев зависит от того, сколько диаметров имеет арматура. Формула следующая: размер соединения равен 90 диаметров используемых прутьев. Например, если используется арматура Ø20 мм, то размер нахлеста на участке с высокой нагрузкой составляет 1800 мм.

Однако техническими нормами четко регламентированы размеры подобных соединений. Нахлест зависит не только от диаметра прутьев, но и от других критериев:

  • класс используемой для работы арматуры;
  • какой марки бетон, используемый для заливки бетона;
  • для чего используется железобетонное основание;
  • степень оказываемой нагрузки.

Монтаж армопояса без применения сварочных работ

При проведении монтажа соединений внахлест при вязке используются прутья самой популярной марки — А400 AIII. Места, где выполнен перехлест, связываются вязальной проволокой. СНиП предъявляют особые требования при выборе такого способа связки. Сколько есть вариантов фиксации прутьев без сварки?

Соединение арматуры:

  • перехлест конечных прутьев;
  • нахлест прутьев с прямыми концами с подваркой поперечных стержней;
  • с изогнутыми концами.

Если стержни имеют гладкий профиль, возможно применение только 2-го или 3-го вариантов.

Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения

Системы с использованием муфт «Flimu» (DSI), «GEWI»

Система МСА «Flimu» предполагает обжатие торцов стыкуемых профилей соединительной муфтой вследствие протягивания по ней специального обжимного кольца. Внутренний размер кольца меньше наружного размера соединительного цилиндра, что заставляет металл, из которого она изготовлена, заполнять профиль. Для протягивания кольца используется ручное оборудование, разработанное специально для использования в построечных условиях. Немецкая система «GEWI» основана на использовании высокопрочных стержней с левосторонней трапецеидальной резьбой по всей длине. Соединительные элементы с соответствующей внутренней резьбой позволяют быстро произвести стыковку.

3.8 Определение длины анкеровки и нахлеста обрываемых стержней

Сечения, в которых обрываемые стержни не требуются по расчету, проще всего определить графически. Для этого необходимо на объемлющую эпюру моментов наложить эпюру арматуры. Точки, в которых ординаты эпюр будут общими (точки пересечения), определят места теоретического обрыва стержней в пролете. Для обеспечения прочности наклонных сечений второстепенной балки по изгибающим моментам обрываемые в пролете стержни продольной арматуры необходимо завести за точку теоретического обрыва на расстояние не менее:

, (3. 18)

где – коэффициенты, характеризующие условия анкеровки, определяются по таблице 11.6[1];

–базовая длина анкеровки, определяется с помощью таблицы 14;

–площадь продольной арматуры, требуемая по расчету;

–принятая площадь продольной арматуры;

–минимальная длина анкеровки, принимается равной наибольшему значению из величин: для растянутых стержней идля сжатых стержней.

В связи с тем, что произведение изменяется в пределах 0,7-1,0 (см. п. 11.2.32[2]), а величинав условиях обрыва арматуры второстепенной балки принимается равной 0,7, то в курсовом проекте с целью уменьшения расчетной части разрешается принимать

Кроме того, общая длина запуска стержня за точку теоретического обрыва должна быть не менее и, где– высота второстепенной балки.

Анкеровка стержней продольной арматуры на свободной опоре осуществляется путем заведения за внутреннюю грань опоры на длину не менее:

– в элементах, где арматура ставится на восприятие поперечной силы конструктивно;

– –в элементах, где поперечная арматура ставится по расчету, а до опоры доводится не менее ⅔ сечения арматуры, определенной по наибольшему моменту в пролете;

– –то же, если до опоры доводится не менее ⅓ сечения арматуры.

Для обеспечения анкеровки обрываемой арматуры в сжатой зоне (нижняя арматура сжатой зоны на промежуточных опорах второстепенной балки) длина заводимых стержней за грань опоры определяется по формуле (3.23), принимая при этом

Стыкуемые в пролетах стержни (стержни верхней продольной арматуры второстепенной балки) необходимо завести друг за друга на величину нахлеста равную длине анкеровки большего диаметра стыкуемых стержней. Длина анкеровки определяется по выражению (3.21).

Анкеровка растянутой арматуры:

Пролёт первый

В сечении обрываются стержни классаS500. Требуемая площадь сечения арматуры , принятая площадь сечения арматурытаблице 14[2]Длина анкеровки обрываемых стержней в соответствии с формулой 3.21:

Величины остальных параметров составляют:

Окончательно принимаем

Опора В слева

В сечении обрываются стержни классаS500. Требуемая площадь сечения арматуры , принятая площадь сечения арматурыДлина анкеровки обрываемых стержней в соответствии с формулой 3.21:

Величины остальных параметров составляют:

Окончательно принимаем

Соединение стержней арматуры:

Верхняя опорная арматура в пролетах стыкуется с верхняя пролётной арматурой. Стыкуемые стержни необходимо завести друг на друга (нахлест) на величину длины анкеровки большего диаметра, т.е.:

Окончательно принимаем

Анкеровка сжатой арматуры:

Опора B

Из первого пролета нижние стержни классаS500 должны заходить за грань опоры (грань главной балки) на длину зоны анкеровки равной:

Окончательно принимаем

Из второго пролета нижние стержни классаS500 должны заходить за грань опоры (грань главной балки) на длину зоны анкеровки равной:

Окончательно принимаем

Зона притирки арматуры в колонне-Civil Tutor

Зона притирки арматуры в колонне : Как мы все знаем, стандартная длина арматурных стержней составляет 12 метров. Если необходимо увеличить пролет структурного элемента, такого как балка или колонна, за пределы обычной длины арматурного стержня, мы также должны увеличить длину стальных стержней, добавив дополнительные арматурные стержни. Если прямые стержни добавляются встык, существует риск выскальзывания стали из бетона, чего можно избежать, перекрывая стержни. Цель

перекрытие арматуры предназначено для того, чтобы стальные стержни были соединены так, чтобы нагрузка могла безопасно передаваться с одного стального стержня на другой.

Таким образом, основными функциями перекрытия арматуры являются;

  • Для сохранения непрерывности стали
  • Для безопасного переноса нагрузки с одного стержня на другой.

В этой статье я собираюсь обсудить, каким должно быть положение перекрытия арматуры в колоннах. Чтобы упростить вам задачу, рассмотрим стык плиты-балки.

Давайте разделим столбец на 3 зоны, т.

е. зону A, зону B и зону C. Зона A и зона C считаются наиболее критическими зонами по сравнению с промежуточной зоной, т. е. зоной B. Причина в том, что из-за боковым нагрузкам, то есть сейсмическим или ветровым нагрузкам, эти концевые зоны подвергаются максимальному изгибающему моменту по сравнению с промежуточной зоной (зона B).

Fo r На иллюстрации рассмотрим колонну, на которую действует боковая нагрузка .

Если нагрузка приложена в зоне A, она будет стремиться изогнуть колонну таким образом, что максимальный момент будет создан в зоне C.

Если эта нагрузка приложена в зоне B, обе концевые зоны будут испытывать максимальный изгибающий момент по сравнению с промежуточной зоной.

Аналогично, если нагрузка приложена в зоне C, максимальный момент будет создаваться в зоне A.

Во всех случаях крайние зоны будут испытывать максимальный изгибающий момент, что означает максимальное растяжение. Следовательно, было бы небезопасно перекрывать арматурные стержни в любой из критических зон, т.

е. в зонах растяжения, а следует предусмотреть в промежуточной зоне, где элемент испытывает минимальный изгибающий момент. Это относится как к балкам, так и к колоннам.

Следует отметить, что перекрытие стержней не должно выполняться на одном уровне внутри элемента, а должно выполняться на разных уровнях, чтобы избежать коробления колонны.

Согласно IS 13920 обе критические зоны расположены на расстоянии L/4 от их соответствующих концов.

Примечание: –

  • Избегайте перехлеста в зоне растяжения и на стыке балки/колонны/плиты из-за максимального напряжения.
  • Верхний и нижний концы колонны испытывают максимальный изгибающий момент.
  • Стяжки должны располагаться близко друг к другу по всей зоне притирки

Посмотрите это видео для четкого понимания
