Классификация магнитных пускателей | Электрика в квартире, ремонт бытовых электроприборов
Магнитный пускатель — это электрическое устройство, которое предназначено для управления силовыми нагрузками (электродвигатели, водонагреватели, индукционные печи и т.д.).
Электрические магнитные пускатели подразделяются:
— по назначению — обычные и реверсивные;
— наличию или отсутствию теплового реле;
— наличию или отсутствию кнопок управления;
— степени защиты от внешних воздействий:
— степень защиты IP00(открытые): размещаются в отапливаемых помещениях в закрытых шкафах, на панелях и других местах, имеющих защиту от попадания пыли, влаги и посторонних предметов;
— степень защиты IP20 (открытые): размещаются в закрытых помещениях в шкафах управления, куда не попадает пыль, влага и посторонние предметы;
— степень защиты IP40 (в оболочке): размещаются внутри помещений , которые не имеют отопления, там, где окружающая среда не содержит большого количества пыли и там , где попадание влаги на оболочку магнитного пускателя исключено;
— степень защиты IP54 (в оболочке): применяются для внутренних и наружных установок в местах, защищённых от прямого воздействия солнечных лучей и атмосферных осадков;
— наличию дополнительных (блокировочных, сигнальных) контактов;

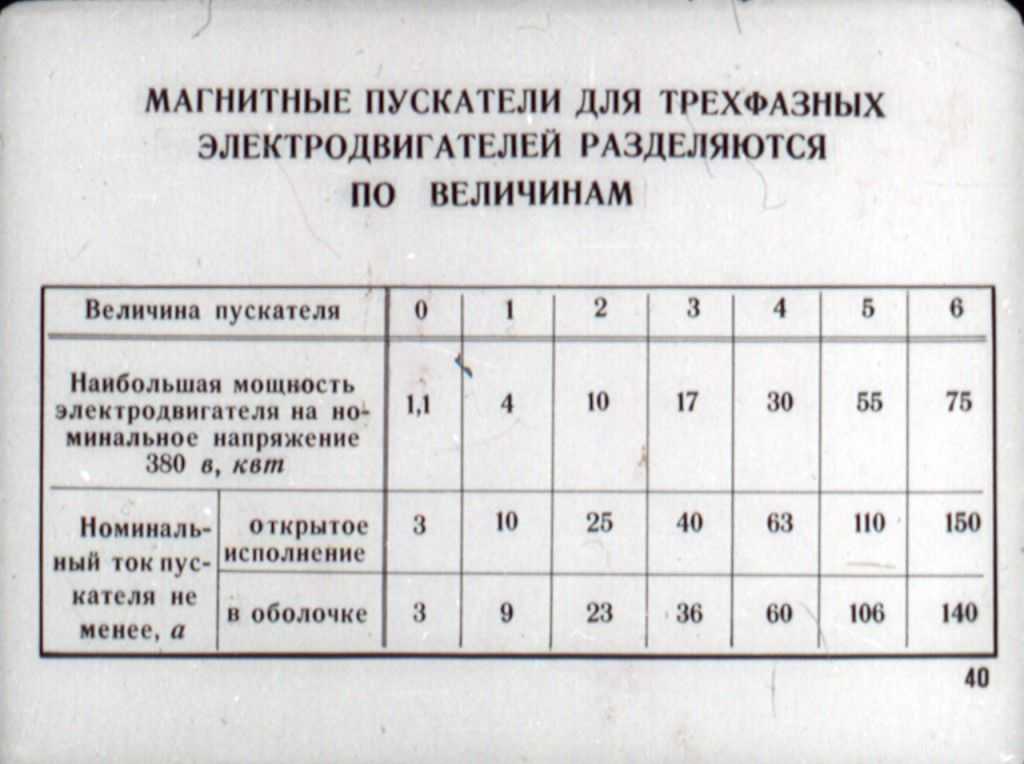

— по рабочему току на магнитные пускатели 0-й, 1-й, 2-й, 3-й, 4-й, 5-й и 6-й величины:
— нулевая величина (0) — рабочий ток 6,3А;
— первая величина (1) — 10-16А;
— второй величины (2) — 25А;
— третьей величины (3) — 40А;
— четвёртой величины (4) — 63А;
— пятой величины (5) — 100А;
— шестой величины (6) — 160А.
К магнитным пускателям предъявляются высокие требования по износостойкости. Пускатели выпускают в трёх классах коммутационной износостойкости — А, Б и В.
— Класс А — наивысшая износостойкость.
— Класс Б — средняя износостойкость.
— Класс В — низкая износостойкость.
Магнитные пускатели также могут различаться по напряжению катушки. Рабочее напряжение катушки пускателя должно соответствовать напряжению цепей управления. Стандартный ряд напряжений — 12, 24, 110, 220, 380 вольт.
Категории применения магнитных пускателей:
— АС-1 — нагрузка пускателя активная или малоиндуктивная;
— АС-3 — режим прямого пуска электродвигателя с короткозамкнутым ротором, отключение вращающегося двигателя;
— АС-4 — пуск электродвигателя с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся двигателей, торможение противотоком.
При выборе магнитного пускателя часто применяется термин — «величина пускателя».
Данный термин условный и характеризует допустимый ток контактов главной цепи пускателя. При этом подразумевается, что напряжение главной цепи составляет 380В и магнитный пускатель работает в режиме АС-3.
|
Источник Информационный сайт для энергетиков РУКОВОДСТВО по эксплуатации и ремонту магнитных пускателей
Магнитные пускатели. Магнитные пускатели серии П, ПА, ПМЕ предназначены для дистанционного управления трехфазными электродвигателями. Максимальные мощности электродвигателей, включаемые магнитными пускателями, приведены в таблице 1.
Таблица 1
Втягивающая катушка пускателя обеспечивает надежную работу при
напряжении сети от 85% до 105% номинального. В реверсивных пускателях невозможность одновременного включения обоих пускателей обеспечивается блокировочным механизмом, а также электрической блокировкой с использованием НО и НЗ блок контактов и соответствующим соединением с постом управления. Магнитные пускатели, при кнопочных постов управления, обеспечивают защиту электродвигателей от минимального напряжения, а пускатели, имеющие встроенные тепловые реле, обеспечивают защиту электродвигателей от токов к.з. Для этих целей в схеме электродвигателя должны быть предусмотрены предохранители или автоматические выключатели. Повторное включение электродвигателя в сеть после срабатывания теплового реле может быть произведено через 3 минуты. При этом для возврата контактов в исходное положение необходимо нажать на кнопку «Возврат», помещенную на крышке магнитного пускателя.
При работе магнитного пускателя допускается небольшое гудение его
магнитной системы. Сильное гудение магнитной системы и вибрация появляются по следующим причинам: а) повреждение (межвитковое замыкание) витка магнитной системы; б) чрезмерное нажатие контактов; в) неплотное прилегание якоря к сердечнику, вследствие загрязнения прилегающих поверхностей, наличия на них царапин, искривления магнитной системы. Для обеспечения нормальной работы магнитных пускателей во время эксплуатации и производства профилактических ремонтов необходимо контролировать величины, приведенные в таблице 3. При включении пускателя НО блок контакт должен иметь отставание от главных контактов не менее 0,5 мм (т.е. раствор блок контакта должен быть больше раствора главных контактов на 0,5 мм, а провал меньше на 0,5 мм).
При использовании в пускателе НЗ блок контактов и при включении
пускателя они должны размыкаться раньше замыкания главных контактов
не менее, чем на 0,5 мм. Главные контакты пускателей не требуют за собой специального ухода и смазки. После значительного износа контакты подлежат замене. Поверхность контактов при образовании наплывов следует опилить бархатным напильником. При ремонтах необходимо обращать внимание на величину растворов, провалов и нажатий главных контактов и блок контактов.
Таблица 2
Малое нажатие контактов влечет за собой их перегрев, большое –
препятствует включению пускателя. Магнитные пускатели монтируются вертикально, отклонение от вертикали не должно превышать 5о. Магнитные пускатели не рассчитаны на разрыв токов короткого замыкания. Эти токи должны разрывать автоматы или предохранители, установленные на питающих линиях. Сопротивление изоляции магнитных пускателей должно быть не менее 0,5 МОм. Кожух магнитного пускателя должен быть заземлен.
| |||||
Nema
Пускатели электродвигателей NEMA относятся к стандартизированной системе оценки электрических характеристик наиболее распространенных пускателей электродвигателей американского производства. Пускатели NEMA классифицируются по размеру: 00, 0, 1, 2, 3, 4, 5, 6 и 7 .
Многофазные двигатели
Максимальную мощность электродвигателя для различных пускателей NEMA для трехфазных двигателей можно найти в таблице ниже:
Для полной таблицы – поверните экран!
| Maximum Horsepower (hp) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NEMA Size | NEMA Continuous Amp Rating (amps) | Full Voltage Starting | Part Winding Starting | Wye Delta Starting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200V | 230V | 460V 575V | 200V | 230V | 460V 575V | 200V | 230V | 460V 575V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 00 | 9 | 1 1/2 | 1 1/2 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | 18 | 3 | 3 | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 27 | 7. 5 | 7.5 | 10 | 10 | 10 | 15 | 10 | 10 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 45 | 10 | 15 | 25 | 20 | 25 | 40 | 20 | 25 | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 90 | 25 | 30 | 50 | 40 | 50 | 75 | 40 | 50 | 75 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 135 | 40 | 50 | 100 | 75 | 75 | 150 | 60 | 75 | 150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 270 | 75 | 100 | 200 | 150 | 150 | 350 | 150 | 150 | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 540 | 150 | 200 | 400 | 300 | 600 | 300 | 350 | 9002 | 350 | 29292 29002 | 9002 | 350 | 9002 | 350 | 9002 | 0061 7 | 810 | 300 | 600 | 450 | 500 | 500 | 1000 | 9119. EREMERENTER 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 9002 . Для выбора стартера NEMA необходимы только мощность и напряжение. Пускатели NEMA имеют сменные нагревательные элементы, что делает пускатели NEMA привлекательными в проектах, где технические характеристики двигателя неизвестны до даты запуска.Single Phase MotorsMaximum horsepower with full voltage starting and two pole contactors are indicated below:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
