Вентилятор для горна – устройство и способы изготовления

Вы узнаете, как устроен вентилятор для горна, его виды и способы изготовления своими руками из подручных средств с подробными фото.

Мы не откроем секрет, если скажем, что интерес к созданию шедевров из металла путем его ковки не пропадал и не пропадет. Для этого в мастерской кузнеца должен быть горн для создания высокой температуры за счет сгорания топлива. Чтобы процесс горения был эффективным, горн должен вентилироваться. В частных кузницах умелые мастера часто изготавливают приспособления для вентиляции самостоятельно. Если Вас тоже интересует, как можно изготовить вентилятор для горна, эта статья может быть полезной. Из нее Вы узнаете, как устроен вентилятор, его виды и способы изготовления своими руками из подручных средств.

Назначение вентилятора для горна


Понять роль вентилятора можно, изучив принцип устройства горна. Он может быть установлен стационарно, а также иметь мобильную конструкцию.

Классический кузнечный горн стационарного типа состоит из рабочего стола, в центре которого устраивается углубление (гнездо), предназначенное для сжигания горючего.

В помещении горн должен иметь трубу с вытяжкой для отвода дыма.

Особенностью кузнечного горна является то, что металлическая заготовка располагается в непосредственном контакте с топливом.

За счет этого обеспечивается разогрев заготовок до пластического состояния, при котором металл легко поддается ковке. Температура в рабочей зоне горна должна быть не меньше 1000–1300оС. Достигается она за счет сгорания топлива. Для поддержания процесса горения в этой зоне должен быть хороший воздухообмен, который обеспечивается с помощью вентилятора. Воздушная струя от него направляется в гнездо горна через сопло.

Вентилятор должен обеспечивать определенное давление воздуха.

Важно! От мощности вентилятора зависит эффективность обдува и процесса горения, влияющего на температуру в рабочей зоне.

На процесс горения влияет также вид используемого топлива. В качестве горючего используют топливо из кокса, древесного угля и газа. Редко применяют жидкое топливо из продуктов нефтепереработки, например, бензин или керосин.

Устройство промышленных вентиляторов


Изготовленные промышленным способом горны в основном снабжены центробежными (радиальными) вентиляторами для обдува воздухом. Они просты в устройстве и обеспечивают равномерный режим продувки.

Вентилятор для кузнечного горна такого типа часто имеет корпус, который выполнен в форме улитки. Его внутреннее устройство и принцип работы изображены на рисунке, где а) — это внешний вид, б) — устройство и расположение внутренних деталей.



Принцип работы «улитки» состоит в следующем:

  • Внутри кожуха (3) корпуса вентилятора на оси размещено колесо вращения (1), снабженное лопастями (2).
  • Форма лопастей и направление вращения колеса создают движение потока воздуха в трубу (4) в направлении зоны горения.
  • Направление потока воздуха предусмотрено от расположенного в центральной части корпуса улитки отверстия к ее конечному витку, имеющему сужение. За счет этого напор воздуха усиливается.

Примером промышленного изделия является вентилятор распространенной марки VT1-2, выпускаемой под брендом «Blacksmith».


Он предназначен для обдува как стационарного, так и переносного горна с полностью открытой верхней частью. Диаметр для подсоединения трубы такого устройства равен 50,8 мм, питание осуществляется от сети в 220 В, мощность потребления — 150 Вт, рабочее колесо вращается со скоростью 3000/3600 об/мин.

Максимальный напор (давление) воздушной струи в подводящем отверстии равен 490 Па. Вентилятор имеет габариты 225х180х225 мм и вес 2.65 кг.

Корпус вентилятора выполнен путем литья и отличается повышенной прочностью. Работает аппарат практически бесшумно, легко подсоединяется к горну.

Привод вентиляторов для горна


Вращение колеса вентилятора с лопастями осуществляется с помощью привода:
  • электрическим способом;
  • ручным усилием;
  • комбинацией способов.

При использовании электрического привода вращение осуществляется с помощью электродвигателя, преобразующего энергию электричества в механическую энергию вращения.

Ручной способ предполагает простое вращение ручки редуктора планерного типа.

Этот вариант обычно является запасным и используется при отключении электричества и невозможности применения установленного электродвигателя.

На рисунке показаны приводы: а) — ручным способом, б) — с использованием электродвигателя.

1— ремень на шкиве;

2 и 3 — передающие шестерни;

4 — ручка вращения;

5 — электродвигатель.

 Из чего можно изготовить вентилятор для частной мастерской


В частных мастерских могут применяться как стационарные, так и мобильные типы горнов. Устройства горнов переносного типа являются наиболее простыми, поэтому их используют чаще. Для самодельных горнов можно сконструировать самим вентилятор из любых подходящих материалов. Изготовление таких устройств показано в видеоролике:

Часто в качестве вентилятора используют устройства, использовавшиеся ранее для других целей.

  1. На рисунке изображен один из видов переносного горна, снабженного приводом подачи воздуха педального типа. Тяга осуществляется паяльной лампой.

  1. Самым простым вариантом вентилирования горна может служить обычный пылесос.

На этом рисунке показана схема конструкции переносного легкого горна с использованием бытового пылесоса.

Он подсоединяется шлангом к патрубку зольника, приваренному в удалении от зольника на 150–200 мм.

Сам шланг пылесоса должен быть вставлен в обратное гнездо, чтобы воздух втягивался не в пылесос, а направлялся из него в сторону горна. Нижняя чаша с фильтром снимается, а пылесос ставиться на подставку стола.

  1. Неплохой заменой бытового пылесоса является вентилятор, снятый с обогревательной печки старого автомобиля.

Изучив принцип работы горна и роль вентилятора в этом процессе, а также просмотрев фотографии со схемой устройств и видео по самостоятельному изготовлению вентилирующих устройств, можно смело приступать к их изготовлению.

А если Вы имеете опыт в этой области, то можете поделиться своими знаниями с другими в комментариях к этой статье.

Как сделать поддув для кузнечного горна своими руками

Кузнечный горн — это главный инструмент в кузнице, но чтобы создать в нем необходимую температуру топлива, потребуется, поддув для горна. В продаже существует множество моделей вентиляторов, но они весьма дороги, поэтому мы рассмотрим вариант, как сделать, поддув для горна своими руками. Такой вариант более экономный, да и требует минимум времени.

Детали и инструменты

Для его создания потребуются следующие детали:

  • Электрический двигатель.
  • Рабочее колесо (можно взять от центробежного вентилятора или сделать самостоятельно).
  • 2 пластмассовых ведра.
  • ПВХ труба.

Из инструментов потребуются:

  • Отвертка или шуруповерт.
  • Дрель.
  • Нож или ножовка для вырезания отверстий.

Рабочее колесо

Сначала сделаем рабочее колесо. Само колесо состоит из лопастей, которые скреплены между собой, а посередине колеса должна быть ступица для крепления двигателя. В качестве колеса подойдет круг из любого материала (дерево, пластмасс и другие). Лопасти можно вырезать из нержавеющей стали необходимого диаметра и прикрепить к кругу любым удобным способом. Для простоты процесса изготовления может понадобиться чертеж с размерами. Вот приблизительный вариант чертежа:

Вот так выглядит самодельный вентилятор, хотя количество лопастей и размер может быть иным.

Рабочее колесо готово, теперь переходим к корпусу. Вентилятор будет иметь форму улитки, поэтому поддув, нередко называют улитка для горна.

Корпус

Вот так поддув в виде улитки, выглядит на схеме. Чтобы его изготовить, на дне ведра, в центре делаем отверстие, которое должно быть немного больше, чем диаметр вала двигателя. Затем необходимо сделать крепления, как на фото или любые другие крепления, которые надежно зафиксируют двигатель так, чтобы он не вращался и не касался рабочего колеса.

После этого необходимо обрезать ведро так, чтобы оно было большей ширины, чем рабочее колесо. Далее обрезаем крышку, такого же диаметра, как ведро, а в ней проделываем круг в центре, который будет немного меньшего размера, чем диаметр внутри рабочего колеса.

Вывод воздуха

Теперь необходимо сделать выход для воздуха. Для этого берем трубу, обрезаем до нужного размера и врезаем в корпус по касательной. Прикрепить трубу легко с помощью эпоксидной смолы.

Прежде чем устанавливать трубу, важно обратить внимание, куда будет направляться воздушный поток от колеса и именно в том же направлении устанавливать трубу. Исключение может быть только в том случае, если на двигатели, можно изменять направление воздуха.

Монтаж поддува

Переходим к заключительному этапу — монтажу поддува. К двигателю прикрепляем первую часть с трубой. Здесь следует уделить внимания креплением, чтобы они были надежными. Далее устанавливаем в эту часть рабочее колесо и закрываем это все крышкой. Последнюю крепим также эпоксидной смолой. Для более презентабельного вида можно покрасить конструкцию в однотонный цвет. В итоге конструкция-улитка должна выглядеть так:


Теперь вентилятор для горна кузнечного готов и его осталось только прикрепить к самому горну и проверить эффективность изделия.

Такой вид поддува для зольника наиболее предпочтителен, так как поток воздуха можно направить в нужном направлении.

Как сделать кузнечный горн своими руками

Содержание:

Кованые изделия, при желании можно делать и своими руками в домашних условиях, но для этого необходимо приобрести или самому изготовить необходимое оборудование для нагрева металла – кузнечный горн. Существуют различные конструкции горнов, они отличаются в основном лишь видом используемого топлива.

Наибольшее предпочтение, несмотря на его дороговизну, кузнецы отдают коксу, при работе его требуется в разы меньше, чем простого угля. Кроме того кокс обеспечивает высокую температуру, выделяется меньше отходов. Для экономии времени мастера используют «коксик» – мелкий кокс, ведь его не надо колоть. Печи на газе и жидком топливе, применяются в основном на больших предприятиях.

Итак, Вы решили освоить художественную ковку, и у Вас, что естественно сразу появляется главный вопрос – как сделать кузнечный горн? Изготовление горна, конечно можно заказать на производстве, но если есть способности и желание Вы можете изготовить горн сами.

Вначале необходимо решить какой тип горна Вас устраивает, закрытый или открытый.

Открытый и закрытый тип

В горне закрытого типа имеется специальная камера, в ней заготовку разогревают. По затратам энергоносителей этот тип горна наиболее экономичный, но размеры обрабатываемых заготовок ограничены размерами камеры разогрева. Идеальный вариант горна закрытого типа,горн с использованием газа как топлива.

При использовании горна открытого, традиционного типа, топливо засыпается на решетку сверху, а воздух подается снизу. В таком горне заготовка укладывается непосредственно на топливо. Данный тип горна позволяет обрабатывать крупногабаритные заготовки.

Изготовление кузнечного горна

Стол это основа горна, его рабочая поверхность, где размещается очаг с топливом, на котором разогреваются металлические заготовки. Крышка стола обычно изготавливается из огнеупорного кирпича на глине, но такая конструкция весьма тяжелая. Можно изготовить металлическую крышку из 4 мм стального листа, или сделать металлическую раму с применением огнеупорного кирпича. Колосниковая решётка обычно из чугуна размещена в центре.

Решетку Вы можете изготовить из чугунной сковородки и из стальной 8 мм пластины, просверлив в них отверстия диаметром до 10 мм, можно использовать и колесный диск.

Изготовленную решётку необходимо вставить в отверстие стола, с плотным подгоном, чтобы подгон был, действительно плотным, кирпич аккуратно выпиливают. Предварительно замоченный в воде кирпич легче поддается обработке. Высота стола делается произвольной, все зависит от роста кузнеца, обычно на уровне пояса мастера. Поверхность стола тоже делается произвольной, на Ваше усмотрение.

Варианты использования горна и их влияние на конструкцию

Поддув воздуха, может быть механический (ножной), но лучше, конечно же, использовать вентилятор. Под вентилятор можно приспособить пылесос и т.д., главное, чтоб был регулятор оборотов, и он не производил много шума, можно установить задвижку регулирующую подачу воздуха.

Ковка начинается с засыпки на колосник топлива. Большинство кузнецов размещают заготовки непосредственно на углях, а сверху насыпают дополнительно еще один слой. Внутри угля образуется небольшой свод и создается чрезвычайно высокая температур, достаточная для того, чтобы плавить металл.

Предпочитаемым топливом, как мы говорили, является кокс, но можно пользоваться даже древесными отходами.


пример самодельного горна, сделанного за 1 час

Для этого сверху на горн устанавливается стальное кольцо, высотой 150 мм и диаметром 200 мм. Для расположения заготовок внутри кольца, и контроля за процессом горения, на стенке кольца сделан вертикальный вырез, а на противоположной стороне еще один – он делается на случай, если размеры заготовки достаточно велики.

При сгорании древесные отходы опускаются вниз. В нижней части применяемого кольца, под слоем древесного угля создается высокая температура достаточная для работы с металлом.

При обработке больших заготовок есть смысл увеличить площадь стола, для этого изготавливают съемный столик из уголков и металлических пластин произвольного размера.

Необходимым приспособлением, устанавливаемым над горном, является вытяжной короб, его можно приобрести – как вытяжку, либо изготовить самому из тонкостенного металла.

Кузнечный горн своими руками сделан, теперь Вы можете приступать к работе.

Устройство промышленных горнов

Для лучшего понимания процесса функционирования горна можно изучить на примере устройства промышленного изделия.

На рисунке справа обозначены:

  1. сопло (фурма) – через него подается воздух в камеру;
  2. огнеупорные кирпичи, удерживающие температуру в горниле;
  3. колосники или подовая доска, удерживающие топливо над воздушной камерой;
  4. горновое гнездо, в которое загружается твердое топливо;
  5. формирующие каркас кирпичи;
  6. вентилятор для подачи воздуха в горнило;
  7. удерживающий каркас из металла;
  8. воздушная камера;
  9. зольник;
  10. воздуховод;
  11. кожух.



Дополнительные материалы

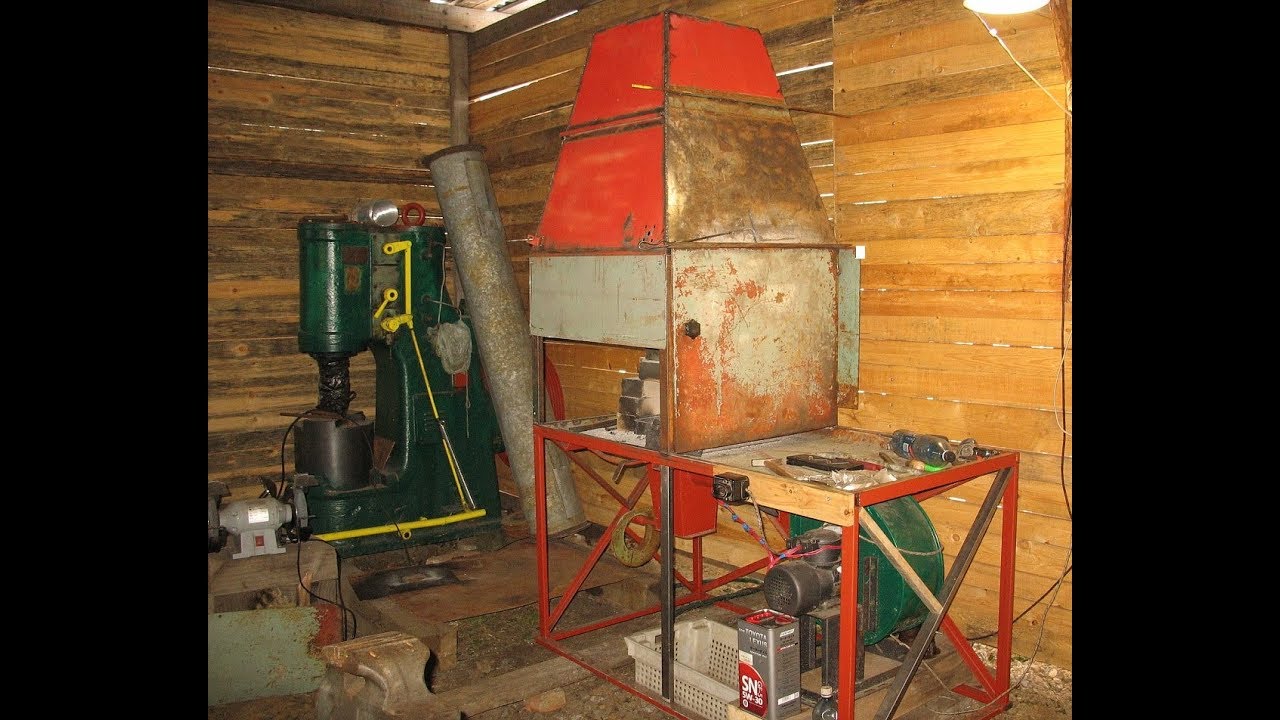

У вас есть желание заняться кузнечным делом, но нет кузницы. Сделать ее самому не составит особого труда. Ведь все необходимые инструменты и приспособления легко найти в гараже любого мужчины. Немного свободного времени – и кузница готова!

Как сделать кузнечный горн своими руками — видео и чертежи — Обзоры оборудования для бизнеса

Если вы занимаетесь ковкой, то, наверняка, вам не раз приходилось задумываться о нагреве металла. Если финансовой возможности для приобретения кузнечного горна пока у вас нет, то попробуйте сделать кузнечный горн своими руками.

Разновидности кузнечных горнов:

  • по виду топлива — кузнечные горны могут работать на твердом, жидком или газообразном топливе
  • по типу установки — переносные или стационарные модели кузнечные горны
  • по конструкции очага — открытого или закрытого типа
  • по принципу работы — топливные или электрические
  • по способу подачи воздуха — с боковым соплом или центральной фурмой
  • по размерам пода (эффективной поверхности) – малые, средние и крупные.

Общее устройство кузнечного горна представлено на рисунке ниже.

Этапы изготовления кузнечного горна своими руками

1. Изготовление кузнечного горна начинается со стола, высота которого будет 0,7-0,8 м, поверхность 0,8*0,8 м. либо 1,0*1,5 м.
2. По центру размещается горновое гнездо, состоящее из фурмы или колосниковой решетки для подачи воздуха. Колосниковую решетку чаще делают из чугуна. Её вставляют в отверстие стола с плотным подгоном. Если кирпич предварительно замочить в воде, он будет лучше поддаваться обработке.
3. Далее необходимо смонтировать механизм поддува воздуха. Это может быть механический ножной поддув, хотя лучше применить вентилятор, который часто берут из пылесосов. Его оборотов вполне хватает для работы и к тому же он не производит много шума. Можно сделать вентилятор из воздуходувки от ручной сирены или использовать вентилятор от автомобильной печки.

Какое топливо можно использовать в кузнечном горне? Вариантов много. Это может быть древесный уголь, каменный уголь, кокс (лучше мелких фракций), балонный газ или магистральный газ, жидкое топливо, чаще всего мазуты.

В следующем видеоролике мы увидите как умелец сделал кузнечный горн своими руками из обычной чугунной утятницы. В дне утятницы были просверлены отверстия диаметром 8 мм. В кастрюлю вставлена оцинкованная труба, залито керамзитобетоном, сделан поддув воздуха.

https://www.youtube.com/watch?v=4h5BIrPWZjw

В данном видео представлен кузнечный горн, сделанный своими руками с минимальными вложениями. Подробный рассказ мастера о том, как он этот горн сделал.

Следующее видео о быстром и дешевом способе сделать кузнечный горн своими руками. Доступные всем и недорогие материалы для изготовления: кирпичи, металлическая скоба, проволока, насос от резиновой лодки.

Изготовление кузнечного горна своими руками — moyakovka.

ru

Кованые изделия давно применяются в промышленности и в быту. Из них сооружают красивые заборы, оформляют комнатные камины, козырьки над входной дверью. Кованые подставки для цветов находят свое место в комнатах дома. Все эти вещи можно изготовить в домашней мастерской, имея некоторое оборудование.

Кузнечный горн способен нагреваться до высокой температуры, поэтому основное его предназначение — ковка декоративных изделий из металла.

Для ковки металла главное — разогреть его до необходимой температуры. Делается это с помощью кузнечного горна. Если на дачном участке имеется сарай, в котором можно обустроить домашнюю мастерскую с кузницей, то рекомендуется сделать кузнечный горн своими руками. Разные его конструкции отличаются только видом используемого топлива. Остальные отличия не имеют принципиального значения.

Кузнецы чаще используют топливо в виде кокса, он дает высокую температуру, выделяет мало отходов.

Как сделать кузнечный горн для разогрева металла перед ковкой?

Схема сборки передвижного горна.

Прежде чем сделать кузнечный горн, нужно выбрать тип горна. Горн закрытого типа имеет камеру для разогрева заготовки. Такая конструкция является наиболее экономичной по затратам топлива. Но размер заготовок имеет ограничения, связанные с размерами камеры для разогрева.

В горн кузнечный открытого типа топливо засыпается сверху на колосниковую решетку, снизу подается поток воздуха. Разогреваемая заготовка кладется на топливо. Это позволяет нагревать заготовки крупных размеров.

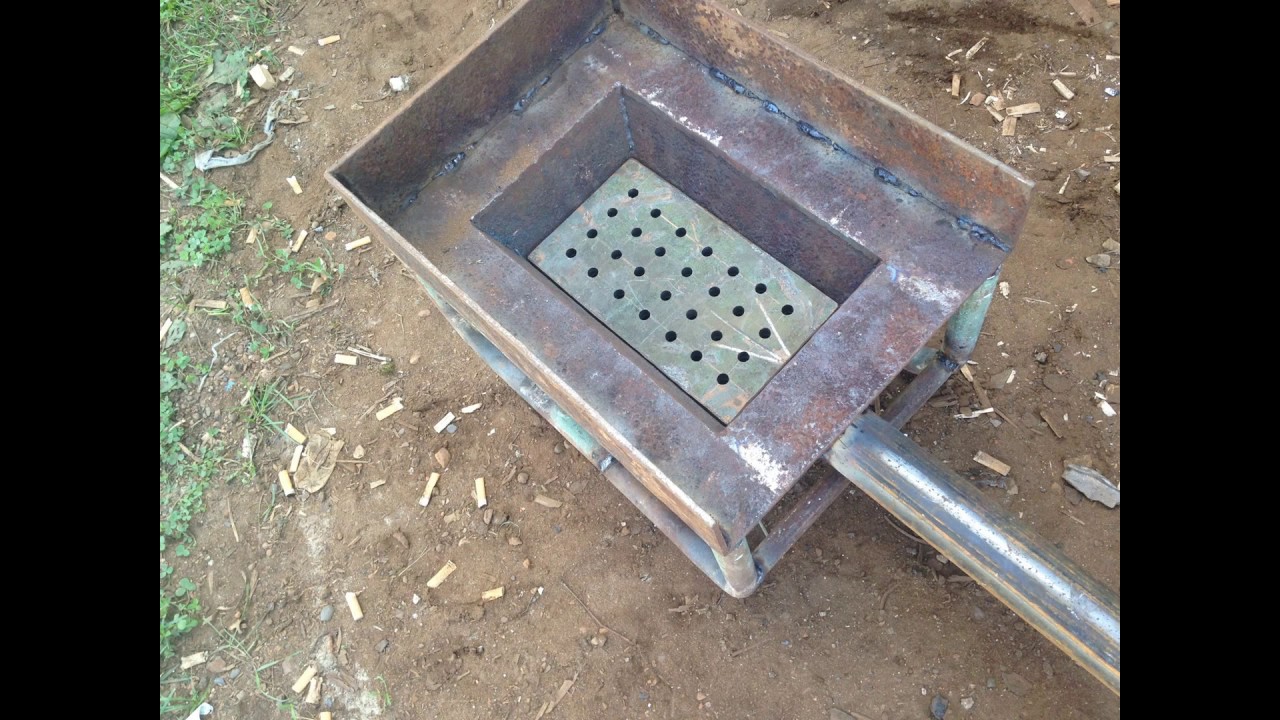

В решетке из стальной пластины сверлятся отверстия, после чего она вставляется в центр столаё

Последовательность действий при изготовлении горна может быть такой:

  1. Основа горна — это его стол. С него и начинается изготовление конструкции. Его крышку делают из металла толщиной 4-5 мм. Высота стола составляет 700-800 мм. Поверхность его чаще всего делается размерами в пределах от 80х80 до 100х150 см. Можно сварить из уголка раму, в которую уложить огнеупорный кирпич и колосниковую решетку. Решетка обычно укладывается в центре стола. Можно ее сделать из чугунной сковороды или из стальной пластины толщиной 8-10 мм, в которой просверливаются отверстия диаметром 10 мм.
  2. Решетку вставляют в отверстие стола и обкладывают огнеупорным кирпичом. Высота стола делается удобной для домашнего мастера, обычно до уровня его пояса.
  3. Монтируется механизм поддува воздуха. Он может быть с ножным приводом, но лучше использовать электрический вентилятор. Для этой цели часто используют старый пылесос. Его мощности вполне достаточно для получения струи воздуха нужной силы. Хорошо, если есть регулятор оборотов. Если его нет, можно установить дополнительную задвижку для регулировки подачи воздуха. Вместо пылесоса некоторые умельцы используют привод ручной сирены.
  4. Вся конструкция собирается воедино. Можно приступать к испытаниям.
  5. На колосниковую решетку насыпается топливо. Сначала кладутся древесные щепки и дрова покрупнее, затем добавляется кокс. Включается поддув, заготовка кладется на кокс. Сверху на разогреваемое железо можно еще подсыпать немного кокса. Тогда в толще его образуется небольшой свод с огромной температурой внутри него. Вместо кокса вполне допустимо использование древесных отходов.

Самодельный кузнечный горн можно дополнять различными приспособлениями, присущими промышленным установкам. Иногда эти приспособления практически ничего не стоят, но добавляют удобств в работе.

Вернуться к оглавлению

Сравним промышленный горн с самодельным устройством

Изображение 1. Схема промышленного горна.

Промышленные горны включают в свой состав (Изображение 1):

  1. Сопло для подачи воздуха. В нашем случае его функции выполняет шланг от пылесоса.
  2. Огнеупорные кирпичи, которые аккумулируют и удерживают температуру. В самодельном горне они тоже могут присутствовать на рабочем столе.
  3. Колосники, на которых держится топливо. В самодельном варианте они обычно тоже присутствуют.
  4. Гнездо для загрузки твердого топлива. Этим устройством можно оснастить самодельный горн, если он часто используется в работе домашнего мастера.
  5. Кирпичи, из которых состоит каркас. В самодельном устройстве их нет.
  6. Вентилятор, подающий воздух в горнило. В самодельном варианте его роль выполняет старый пылесос. Но можно приспособить и отдельный вентилятор.
  7. Каркас из металла, удерживающий рабочий стол. Он в самодельном варианте есть.
  8. Воздушная камера. Ее со временем можно сделать для домашнего горна.
  9. Зольник. Полезное добавление к самодельному горну для домашнего использования, если горн используется часто.
  10. Воздуховод. Для начала его функции в самодельном горне может успешно выполнять шланг пылесоса.
  11. Кожух.

Вернуться к оглавлению

Несколько полезных советов

Для механизма поддува воздуха в горн, чаще всего используется старый пылесос с регуляторами оборотов.

Теперь отлично видно, чем можно дополнить домашний кузнечный горн. А пока нужно обзавестись простейшей наковальней и кузнечными клещами, без которых работать невозможно.

    1. В качестве топлива можно использовать уголь древесный и каменный, дрова и кокс. Кокс стоит дороже угля, но его расход в 5 раз меньше. От сгорания кокса образуется меньше шлака и копоти. Лучше использовать коксик. Так профессионалы называют кокс мелких фракций, который не надо предварительно колоть, тратя на это время.
    2. В качестве топлива можно использовать магистральный или баллонный газ. Это топливо позволит отказаться от колосников. Температуру нагрева можно регулировать. Топливо довольно дешевое и доступное.
    3. Сверху рекомендуется установить вытяжной зонт из листового металла толщиной 4 мм. Стыки деталей хорошо провариваются для обеспечения герметичности внутреннего его объема.
    4. В боковой стенке горна необходимо проделать отверстие для газовой горелки. Нужна также и система дымоудаления. Это трубопровод сечением примерно 30х30 см. Высота его — около 5 м.
    5. Вместо пылесоса можно использовать вентилятор от автомобильной печки.
    6. Отверстие, вырезанное в задней стенке самодельного горна, значительно улучшит вентиляцию установки. С помощью этого отверстия появится возможность разогрева более длинных заготовок.

https://moyakovka.ru/youtu.be/kq7-c1IoDB8

Самодельный горн для кузнечных работ можно изготовить самостоятельно в небольшом помещении на дачном участке. Это приспособление даст возможность изготовления уникальных кованых деталей для создания козырьков, заборов, калиток и других вещей для украшения интерьера участка и дома.

станок профилегиб для гибки труб

Наша компания производит и реализует универсальные станки для гибки профильной трубы. В каталоге трубогибов представлены электрические и ручные модели. Гибочные станки ООО «Дамано» по функционалу и качеству ничем не уступают именитым зарубежным аналогам. Именно поэтому сотни клиентов со всей России и СНГ приняли решение купить трубогиб у нас.

Каждый заказчик получает бесплатную доставку оборудования до терминала транспортных компаний в г. Уфа (межтерминальная оплачивается заказчиком) и фирменную гарантию. Наши трубогибочные станки не требуют сложного обслуживания и просты в эксплуатации. В то же время, они долговечны и обеспечивают высокую производительность для вашего бизнеса.

Компания «Дамано» имеет собственное производство трубогибов. Таким образом, вы приобретаете товар от производителя, без наценок посредников. Все сервисные и гарантийные вопросы также решаются напрямую. Благодаря такому подходу мы добились высокого уровня лояльности клиентов и сами всегда идем им навстречу.

Помимо трубогибов в ассортименте представлены торсионы, струбцины, завитки («улитки» большая и малая). На все интересующие вас вопросы мы с удовольствием ответим по телефонам 8 (800) 511-62-15, +7 (347) 2-666-377. Также вы можете воспользоваться услугой «Заказать звонок». Появился вопрос о конкретном товаре? Нажмите кнопку «Задать вопрос» на странице товара, вам ответят в кратчайшие сроки.

Заказать любой товар можно по телефону или через сайт, нажав кнопку «Заказать сейчас». Уважаемые клиенты! Перед началом эксплуатации трубогибочных станков, пожалуйста, внимательно ознакомьтесь с условиями эксплуатации оборудования. Благодарим вас за проявленный интерес и надеемся на плодотворное сотрудничество!

ООО «Дамано» – быстрый и качественный старт вашего прибыльного бизнеса. Не теряйте время – звоните прямо сейчас!

Кузнечный горн на угле своими руками. Как изготовить горн кузнечный переносной из подручных материалов (часть 1). 30 фото и видео


Самодельный Кузнечный горн на угле

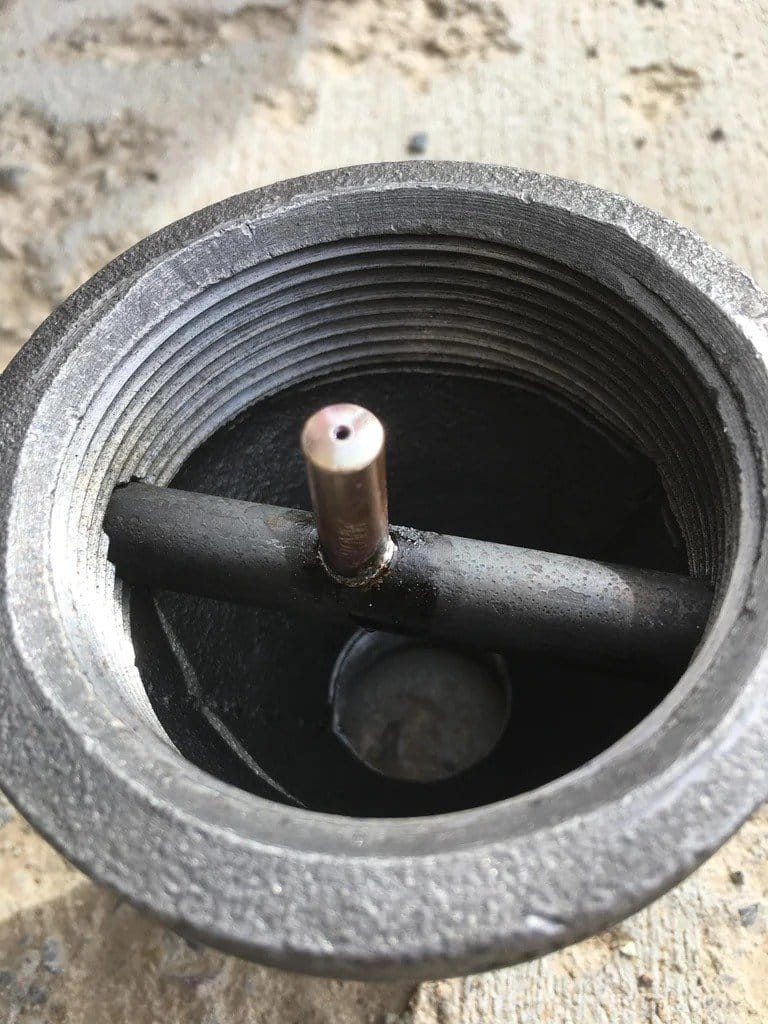

В этой статье с помощью мастера-самодельщика, мы рассмотрим, как сделать кузнечный горн, работающий на угле. По словам мастера использования угля, вместо других видов топлива, наиболее экономично. Для изготовления горна мастер использовал следующие

Инструменты и материалы:- Профильная труба 40 * 40 мм;- Профильная труба 25*25-4 мм лист металла;-Колеса;-50 мм плоский стержень из мягкой стали;-Огнеупорный цемент;-Труба из нержавеющей стали диаметром 50 мм;- 2 изгиба из нержавеющей стали диаметром 50 мм;-Воздуходувка;-Редуктор ПВХ;-Крепеж;-Шпаклевка; -Грунтовка:-Краска:-Картон;-Сварочный аппарат;-Электроды обычные и для нержавеющей стали;-УШМ;-Электролобзик;-Отрезные и полировальные круги;-Сверлильный станок;-Сверла;-Сварочные магниты;-Струбцины;-Сварочная маска;-Молоток;-Щетка по металлу;-Рулетка;-Маркер;

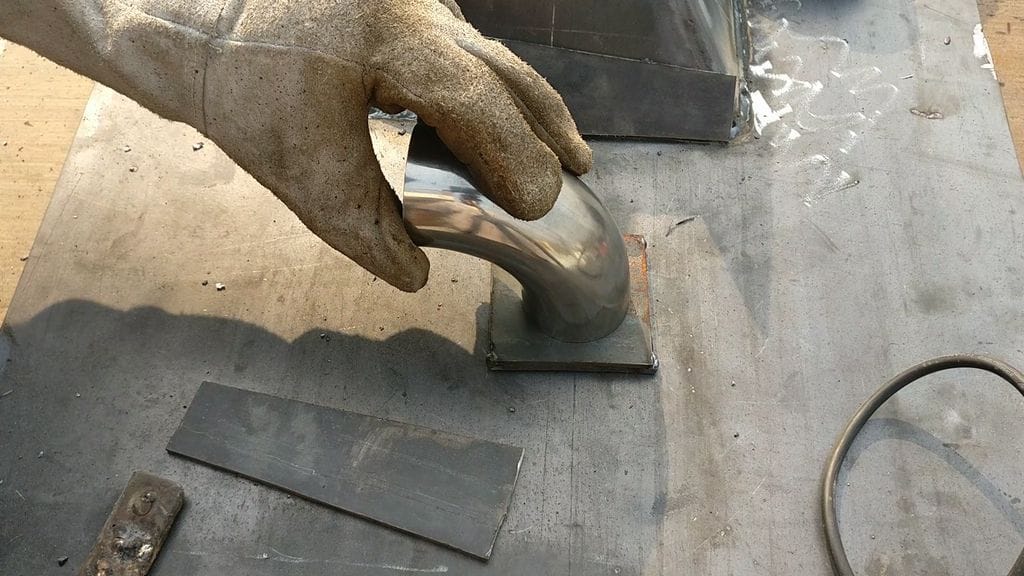

Шаг первый: разметкаНа металлический лист мастер наносит разметку. Размечает два прямоугольника 762*508 мм (размер горна). И 914*660 мм, (стенки). По центру размечает место для решетки.Шаг второй: резкаС помощью электролобзика и УШМки вырезает среднюю часть столешницы и углы заготовки. При резке лобзиком смазывает лезвие маслом.Шаг третий: стенкиТри стенки мастер не отрезал полностью, а прорезал канавку, согнул и сварил. Одну стену отрезает, с этой стороны будет подаваться заготовка в топку.Шаг четвертый: топкаТопка имеет форму усеченной пирамиды. На металле делает разметку, затем вырезает.Сваривает топку.После зачистки швов приваривает топку к столешнице.Шаг пятый: рамаИз квадратного профиля мастер изготавливает раму стола. Шаг шестой: воздушная камераИзготавливает воздушную камеру. В нее будет нагнетаться вентилятором воздух. Камера изготавливается из металла. Периметр камеры соответствует периметру топки в нижней ее части. Одной стороной камера приваривается к нижней части топки. Остальные части закрыты, кроме одной торцевой стенки и части нижней. К этой торцевой стенки мастер приваривает пластину с круглым отверстием. В нижней части будет изготавливаться дверца.Шаг седьмой: воздуховодВоздуховод, для подачи воздуха от воздуходувки до камеры, мастер изготовил из нержавеющей трубы. На один конец трубы приварил фланец, для крепления трубы к камере. Шаг восьмой: пластины крепления колесДля возможности перемещения на ножках стола будут установлены колеса. Для крепления колес мастер изготавливает четыре металлические пластины. По углам пластин сверлит крепежные отверстия. Приваривает пластины к ножкам.Шаг девятый: шпаклевкаТак как сварные швы у мастера получились неровные он шпаклюет их и шлифует.Шаг десятый: дверцаДля удаления продуктов сгорания в воздушной камере мастер делает дверцу. Как мы помним из шага шестого, часть низа воздушной камеры мастер не закрывал. Вот в эту часть мастер и устанавливает дверцу. Дверца выполнена из металлической пластины и крепится к камере с помощью петли. К дверце мастер приваривает металлическую ручку.Шаг одиннадцатый: воздуходувкаДля соединения воздуховода с воздуходувкой мастер использовал пластиковый фитинг. Из фанеры были изготовлены уплотнительные втулки.Из профиля изготавливает и приваривает к основанию рамку крепления воздуходувки. Затем устанавливает ее на рамку и измеряет и отрезает трубу воздуховода.Шаг двенадцатый: грунтовка и покраскаНаносит на металлические части горна два слоя грунтовки, а затем два слоя краски. Шаг тринадцатый: сборкаПрикручивает к пластинам колеса. В рамке крепления сверлит отверстия и устанавливает воздуходувку. Закрепляет горн на раме.Шаг четырнадцатый: испытанияПосле сборки горна мастер-самодельщик провел испытания. В ходе испытания выявился один серьезный недостаток. Металлическая поверхность горна сильно раскаляется и может прогореть. Для устранения этой проблемы мастер решил сделать прокладку из огнеупорного цемента.Шаг пятнадцатый: огнеупорная прокладкаДля заливки прокладки мастер изготовил из картона форму. Установив форму в топку заложил между картоном и металлом цемент. Затем отрезал шесть полипропиленовых трубок. Трубками мастер закрыл болты крепления стола к раме. Затем уложил цемент по всей поверхности стола. Также прокладка была армирована металлическим прутом. После двух суток снял форму и трубки, отшлифовал поверхность.Все готово, теперь можно приступать к работе. Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельный и мобильный угольный кузнечный горн

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать мобильный кузнечный угольный горн своими руками.. Кузнечный горн предназначен для нагрева металла, чтобы он принял пластичное податливое для последующей ковки состояние. В данном случае представлен горн угольного типа, тоесть главным видом топлива является древесный либо каменный уголь. В качестве основания сварена станина из профиля квадратного сечения, ножки имеют поворотные колесики с тормозами, что позволяет перемещать кузнечный горн по мастерской или же гаражу непосредственно во время его работы. Рабочая зона под очаг с углем сделана в форме трапеции, так же установлен колосник, поддувало и зольник с удобной педалькой сброса золы (см фото ниже) Рабочая зона зацементирована огнеупорным цементом, сделано это во избежание перегрева листового металла из которого сделан сам горн.

Нагнетание воздуха жерло горна осуществляется при помощи системы соединенных между собой нержавеющих труб и улитки с электродвигателем, который собственно и нагнетает воздух вращением лопастей крыльчатки установленной в алюминиевой улитке. Раздобыть такую штуку довольно просто, автомобили оснащаются  аналогичными, на крайний случай можно просто подсоединить обычный фен для волос.

И так, давайте рассмотрим, как устроен мобильный кузнечный горн.



Материалы

  1. листовой металл 2-3 мм
  2. профиль квадратного сечения
  3. огнеупорный цемент
  4. улитка (для нагнетания воздуха)
  5. болты, гайки
  6. поворотные колеса 4 шт
  7. труба под диаметр сопла улитки
  8. переходник

Инструменты

  1. сварочный инвертор
  2. УШМ
  3. дрель
  4. напильник
  5. шпатель
  6. гаечные ключи
  7. измерительный инструмент
  8. струбцины

Пошаговая инструкция по изготовлению мобильного угольного кузнечного горна своими руками.  Для начала понадобиться лист стали толщиной не менее 2-3 мм Улитка для нагнетания воздуха в жерло горна. Металлический профиль. Поворотные колеса 4 шт.  Огнеупорный цемент.  Инструменты и приспособления.  Разметка.  Металл резать можно как УШМ, так и лобзиком с полотном по металлу.  Предварительно место спила смазать машинным маслом.  Изготовление трапеции жерла горна.   Подсоединения воздуховодной системы.  Установка поворотных колес.  Огнеупорная шпаклевка.   Излишки после застывания убираются при помощи УШМ.  Дополнительно изготавливается окно для удаления золы.  Педаль.  Педальку привариваем к люку.  Вот так она выглядит.  в открытом положении.  Устанавливается улитка.  Далее происходит цементирование рабочей зоны горна огнеупорным цементом. Вот такой мобильный кузнечный горн получился.





ПОДЕЛИТЬСЯ С ДРУЗЬЯМИ В СОЦСЕТИ

ПОДЕЛИСЬ С ДРУЗЬЯМИ

КУЗНЕЧНЫЙ ГОРН

www.samodelkindrug.ru

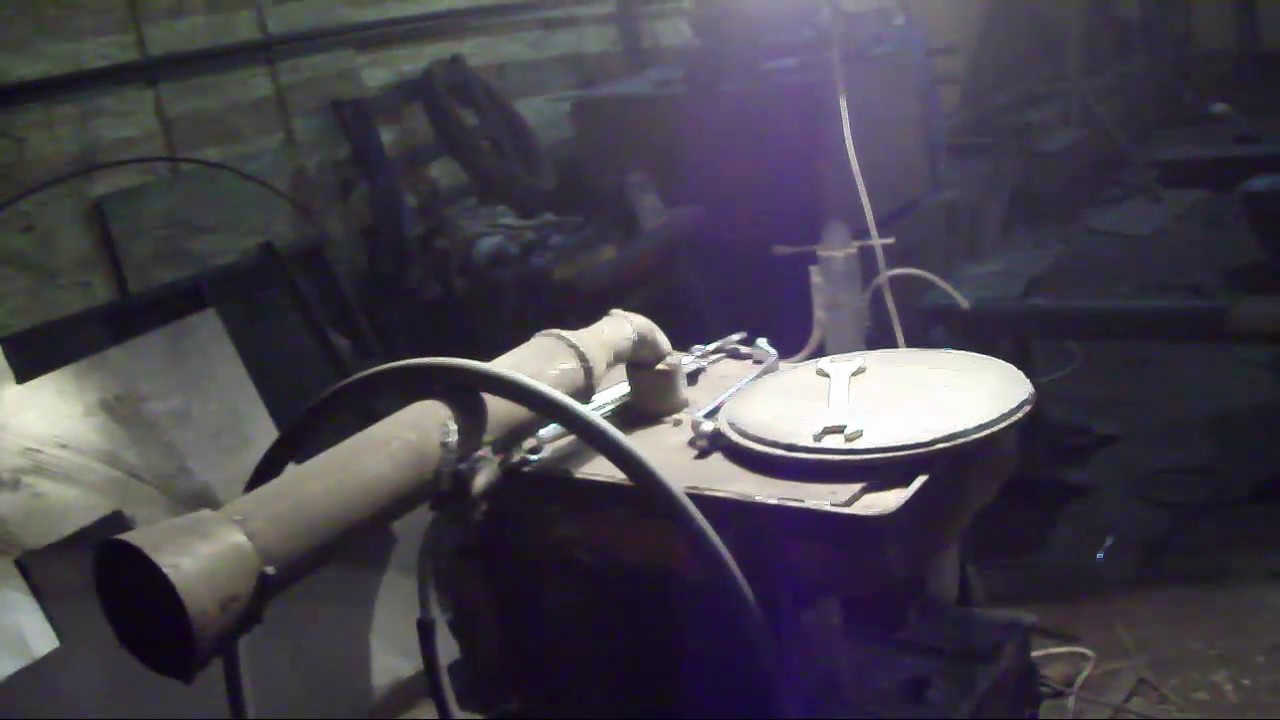

Кузнечный горн на твёрдом топливе (угле)

После небольшой модернизации своего переносного горна, решил выложить конструкцию, на обозрение. Сообственно модернизация заключалась в увеличении сечения зольника, и изголовлении нового колосника. Сначала основные размеры горна Фурма 300*300. Колосник 220*220. Высота стола стол 700*800, высота 800. Рама стола сделана из уголка 40-ки. на фурму пущен лист 8мм. Верх надставлен угольником 50-кой. Поддув сделан на базе вентилятора улитки от москвича. Мотор поставлен на 220, кажется от пылесоса. Регулировка через латр. Вес конструкции без кирпичей порядка 40 кг. Вот что было Старый колосник был сделан из чугунной дверцы печки, развалился Вот сделал новый толщиной 14мм. Снизу из полосы прихватил несколько рёбер. Посмотрим сколько протянет. Теперь зольник. Старый был слишком узкий. при чистке горна было неудобно пропихивать вниз шлак. В качестве заготовки взял трубу Ф 160мм, стенка 4мм Оквадратил торец трубы Приварил к низу фурмы, предварительно срезав с фурмы лишнее. Крышка зольника висит на петельке из болта и гаеке, поджимается к торцу зольника противовесом. Остатки старого зольника. Ну и вот в процессе работы.

П.С. Предлагаю в эту тему всем желающим выкладывать конструкции своих угольных горнов, обсудим преимущества и недостатки. И новичкам, начинающим знакомиться с кузнечным делом будет полезно.

www.chipmaker.ru

Как изготовить горн кузнечный переносной из подручных материалов (часть 1). 30 фото и видео

В данной записи показано, как делался самодельный горн. Цель данного проекта — показать посетителям и подписчикам сайта, что сделать горн в домашних условиях своими руками вполне реально.

Материалы брались те, что попались под руку. Инструмент, который использовался — болгарка Интерскол, инвертор сварочный Elitech ис220, клещи зажимные, струбцина и все.

Автор не претендует на безошибочность, комментарии и советы приветствуются в комментариях

В конце этой страницы показано видео, для полноты картины лучше рассмотреть и фото (при клике фото откроется крупнее) и видео. Что сделать, чтобы получить эскизы с размерами и скачать видео, смотрите ниже.

C чего все началось: пластина металла и вентилятор.

Я нашел вентилятор, но вы, если хотите, можете купить вентилятор промышленного изготовления. Вот здесь больше о вентиляторах для горна.

Размеры пластины 45 см на 25 см, приблизительно. Толщина 3 мм.

Болгаркой Интерскол вырезалось отверстие для вентилятора.

Примеряю как подходит вентилятор к вырезанному отверстию.

Четыре пластины готовы, можно сваривать.

Пластины сварены, вот такая получилась конструкция.

Из этого осколка чугунной плиты будем вырезать фурму для горна.

Приварили петли для нижней крышки горна, через нее будет выбрасываться шлак, провалившийся сквозь фурму.

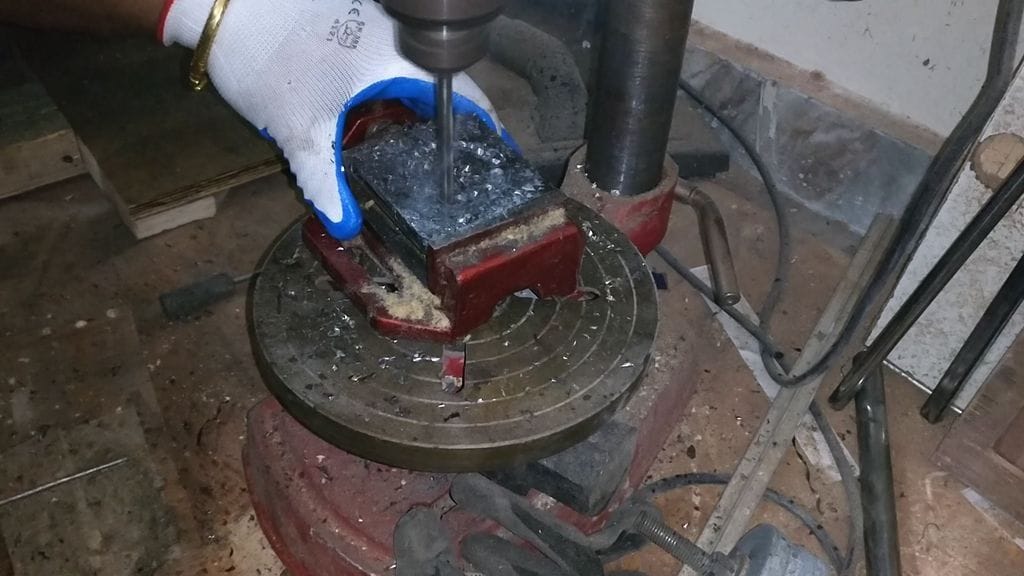

Сверлим отверстие для закрепления нижней крышки.

Надо приварить гайку для закрепления крышки. Гайка М6.

Прижимаем гайку плоскогубцами сварщика, чтобы приварить.

Винтик М6, к нему привариваем шайбу, чтобы можно было закручивать рукой, имитация самодельного барашка.

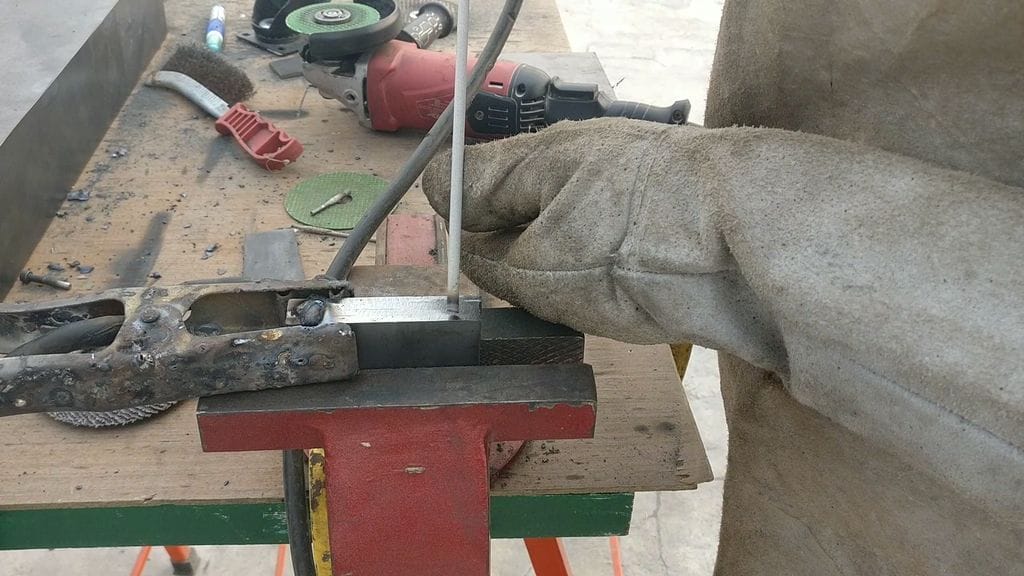

Попытка прихватить гайку электродом.

Номер не прошел, прихватка отвалилась.

Найден новый болт, потолще, его будем приваривать.

Болт приварен.

Просверлены отверстия для крепления вентилятора, резьба нарезается саморезами по металлу.

Намечена будущая фурма на чугунине из осколка печной плиты.

Нарезаем прорези для воздуха, вместо сверления отверстий. Легче прорезать болгаркой, чем сверлить. Прижимаем к столу плоскогубцами сварщика и струбциной.

Фурма готова, примеряем ее на будущем горне.

Пластинка из того, что было, для приваривания, чтобы фурма на проваливалась вниз.

Вот так крепим пластинку, чтобы приварить.

Варить пластинку будем изнутри, со стороны отверстия вентилятора.

Вторая пластинка для опоры фурмы.

Пластинки приварены, фурма держится и не проваливается.

Намечено отверстие в столе горна, для вваривания нижней части с вентилятором.

Отверстие вырезано, пора вваривать.

Пробный запуск, горн еще не готов, но надо было проверить, потянет ли взятый вентилятор нагрев металла для ковки.

Испытание пройдено, горн, хотя и не доделанный, работает и вполне способен нагревать на древесном угле пруток на 12 мм для ковки.

Видеоотчет

Продолжение следует. Если хотите получить эскизы с размерами и скачать видео, подпишитесь на рассылку и напишите на почту сайта или в комментариях к этой странице. Когда будет готов горн, подписчикам по запросу будут высланы эскизы и видео.

Продолжение уже есть, оно здесь.

kovka-svarka.net

Как сделать горн кузнечный

Главная страница » Как сделать горн кузнечный

В этом разделе собраны материалы по самодельным кузнечным горнам, больше материалов по горнам вообще смотрите в разделе «Горн кузнечный«.

Материалы по самодельным горнам смотрите ниже.

Ковка и сварка металла обычно производится при высоких температурах (кроме «холодной ковки») в кузнице. Кузнечное дело невозможно без использования такого инструмента, как горн.

Как сделать кузнечный горн своими руками
  • Можно сделать кузнечный горн своими руками или заказать на производстве.
  • Основой горна является стол, на верхней крышке которого, размешается очаг и заготовки.
  • Высота стола зависит от роста кузнеца и колеблется в пределах 700-800 мм.
  • Поверхность может быть любого размера, но обычно 80х80 см или 100х150 см.
  • По центру размещено горновое гнездо, состоящее из фурмы или колосниковой решетки для подачи воздуха.

Обычно крышка стола делается из огнеупорного кирпича на глине, но это делает конструкцию тяжелой. Я использую металлический горн с крышкой из 4 мм листа, чугунная колосниковая решётка размещена в центре. Решетку сделал из чугунной толстостенной сковородки, высверлив в дне отверстия диаметром 8-10 мм. Затем плотно вставил ее в фурму. Кожаные меха сейчас заменил вентилятор. Конструкции вентилятора могут быть самыми разными – от пылесоса до воздуходувки от ручной сирены. Главное, чтобы он имел регулятор оборотов и не очень гудел. Прислано.

Если вы испытываете затруднения с изготовлением горна, задайте вопрос, поможем, чем сможем.

Страница 1 из 212»

kovka-svarka.net

Кузня для угля своими руками – Кузницы на твердом топливе

Добро пожаловать на борт Мартина, рада видеть вас. Если вы укажете свое общее местонахождение в заголовке, вы можете быть удивлены, сколько членов банды Ифорге живет в пределах доступного расстояния.

Первый вопрос. Да, люди строили кузницы из кирпича на протяжении тысячелетий, некоторые в помещениях, некоторые на открытом воздухе, что-то вроде того.

У вас есть еще вопрос?

Ифоргейрон имеет десятки тысяч сообщений, заархивированных по темам в разделах и подразделах.Ничего из того, что вы просили или заявляли, поскольку ваши довольно неоднозначные желания, здесь не новы. Если вы пододвинете удобный стул, запаситесь напитками и закусками, вы можете проводить много часов в день за чтением и изучением того, что вы, возможно, захотите узнать.

Есть препятствия, которые нужно преодолеть, взломав любое новое ремесло и заставив кого-нибудь СКАЗАТЬ вам, как построить вашу почти наверняка неверную ИДЕЮ об идеальных инструментах и ​​оборудовании, вероятно, труднее всего преодолеть. Просто ваше “заявление о миссии?” говорит громко и ясно, что вы недостаточно знаете, чтобы задать хороший вопрос, не говоря уже о том, чтобы понять ответы.Существует базовый уровень знаний, который должен иметь человек для достижения прогресса, и он доступен, с радостью предоставленный владельцем сайта и всеми опытными кузнецами, которые ответили на все вопросы, которые вы, вероятно, зададите, как только вы узнаете, что и как спросить.

Я не срываю вас, я бы хотел, чтобы еще один наркоман включился и начал воплощать свои видения в кованой стали. Вам нужно начинать с самого начала, а не где-то еще. Никто не рождается со знанием этого, даже с чего начать, как только мы собрали знания о чем-то, нам пришлось практиковать это, чтобы получить опыт, собрать что-то еще, практиковать, повторять и т. Д.потом через некоторое время мы начали пытаться собрать что-то вместе, иногда заставляя что-то работать.

Попытка перейти на этап «изобретения совершенных инструментов» – это рецепт повторяющихся неудач. Не переживайте, все это делают или делали, спросите меня когда-нибудь. Итак, я предлагаю вам бесплатный подарок из МОИХ неудач, ошибок и случайных побед. Вы просто не можете вскочить и понять, что это значит, но это ваше, если вы этого хотите.

Морозный Счастливчик.

Сборка кузнечного кузнечного агрегата с коленчатым валом – сильфоны, нагнетатели

Сборка кузнечного кузнечного агрегата с коленчатым валом

Вот фотографии моей сборки кузнечного кузнечного агрегата с коленчатым валом, сделанные с помощью ручного шлифовального станка Mole Hand Grinder, найденного в Интернете (с передаточным числом от 1 до 10), некоторые старые боковые панели от ПК, несколько маленьких заклепок, несколько защитных стальных уголков, которые поставлялись с кухонной столешницей, и несколько алюминиевых уголков толщиной 12 мм.

Вот собственное изображение кофемолки.


Задняя часть с прямоугольными скобами.

Начало соединения лопастей вентилятора с помощью алюминиевого уголка диаметром 12 мм.

Обрезка кронштейнов по размеру и сверление отверстий для заклепок.

После склепки первой части корпуса вентилятора.

У меня кончились заклепки, но я решил продолжить использовать картон, чтобы проверить, все ли работает нормально.

Заклепки, которые мне были нужны, были доставлены, и поэтому остальная часть корпуса вентилятора ушла, а также болты для крепления передней панели.

Вот лопасти вентилятора и монтажный диск, они не идеально сбалансированы, поэтому abit «колеблется», но этого должно хватить для того количества, которое я буду использовать.

А вот «почти» готовая воздуходувка. Я провел мелом для ванной вокруг стыков на внутренней стороне корпуса, чтобы закрыть любые небольшие зазоры, а болты крепко удерживают переднюю часть.У меня нет кольцевой пилы, достаточно большой, чтобы проделать отверстие диаметром 80 см спереди, так что на данный момент нужно сделать много маленьких отверстий. Все, что остается, – это найти кусок трубы, чтобы подсоединить воздуходувку к кузнице, а затем опробовать ее.

Воздуходувка, кажется, обеспечивает достаточный поток воздуха, хотя я думаю, что он не получает достаточного потока воздуха из отверстий в передней части.


Попробую снять видео, когда оно работает, и выложу ссылку на эту ветку.

Эта воздуходувка, вероятно, обошлась мне в сумму от 40 до 50 фунтов стерлингов и около 30-40 часов рабочего времени. Я работаю довольно медленно, но когда вы занимаетесь чем-то, что вам нравится, время на самом деле не имеет значения.Покупка ручного вентилятора в хорошем состоянии, скорее всего, обошлась бы в 60+ фунтов стерлингов, но я бы не научился так много, как сделал бы, делая это сам.

Мое первоначальное вдохновение пришло из этой ветки здесь: http://www.iforgeiron.com/topic/22816-home-built-hand-blower/

Если у кого-то есть какие-либо предложения или советы, или если кто-то хочет задать какие-либо вопросы, тогда во что бы то ни стало не стесняйтесь.


Спасибо, что прочитали, и, надеюсь, фотографий не так много, я знаю, как вам, ребята, они нравятся.

Том

Как сделать кузницу дома

Как работает кузница?

В традиционной кузнечной кузнице используется сочетание огня, топлива и движущегося воздуха. Пока кузница работает, кузнец поджигает твердое топливо внутри очага. Источник движущегося воздуха вводит в огонь дополнительный кислород. Традиционно это делалось с помощью больших сильфонов. В современных кузницах используются вентиляторы. Кислород поступает в кузницу через фурму, которая представляет собой трубу на кузнице.Кислород повышает температуру огня и позволяет кузнице гореть сильнее. Он должен достичь температуры, при которой становится легче придавать форму металлу, или до точки, при которой больше не происходит затвердевания. В современных кузницах обычно используются дымоход и вентиляционное отверстие для фильтрации дыма из кузнечной мастерской. Во время работы кузнец должен постоянно балансировать топливо и воздух в традиционной кузнице.

В чем разница между кузницей, печью и литейным цехом?

Хотя иногда эти термины используются как синонимы, каждый из них выполняет очень разные функции при нагревании металлов.Литейный цех плавит металлы в специальных печах для разливки в формы. Кузница – это печь или под, в которой металлы нагревают, прежде чем придать им форму. Процесс ковки – это нагрев металла и придание ему формы.

Как сделать кузницу в домашних условиях

Многие кузнецы и любители строят дома собственные кузницы. В следующем пошаговом руководстве описывается, как сделать твердотопливную кузницу, работающую на горячем угле, и которая идеально подходит для ковки небольших предметов. Эта кузница может нагреваться до температуры, достаточной для кузнечной сварки, ее изготовление недорого, и она является отличной кузницей для начинающих.

Принадлежности, необходимые для создания собственной кузницы
