Осевые вентиляторы ВО 06-300 0.18кВт-7.5кВт цены и характеристики

ЦЕНА по запросу

✎ Описание вентилятора осевого ВО 06-300

ВО 06-300 – осевой вытяжной вентилятор низкого давления и одностороннего всасывания, предназначеный для систем вентиляции и отопления зданий и сооружений разного функционального назначения. Устанавливается в круглых стенных проемах и воздуховодах.

✎ Варианты исполнения вентилятора ВО 06-300

Вентилятор ВО 06-300 имеет два варианта исполнения: рабочее колесо (крыльчатка) имеет 3 или 5 лопаток.

Производятся ВО 06-300 в общепромышленном исполнении из углеродистой стали и во взрывозащищённом корпусе из углеродистой стали и латуни или из алюминиевых сплавов.

✎ Особенности вентилятора осевого ВО 06-300

  • ТУ 4861-002-85589750
  • Низкого давления
  • Одностороннего всасывания
  • Конструкция – из цилиндрического корпуса, рамы, рабочего колеса
  • Электродвигатель — асинхронный
  • Аналог ВО 14-320 и ВО 12-300
  • Производительность до 71000 м³/час
  • Вентилятор ВО 06-300 №4; 5; 6,3; 8 — 3 лопатки
  • Вентилятор ВО 06-300 №10; 12,5 — 5 лопаток
  • Возможность регулирования оборотов двигателя с помощью частотного преобразователя

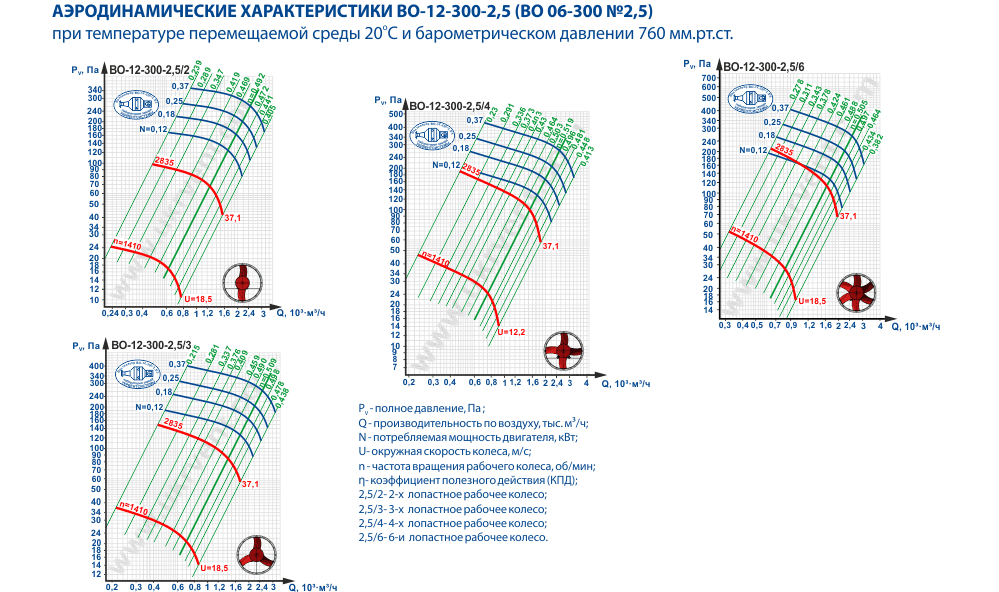

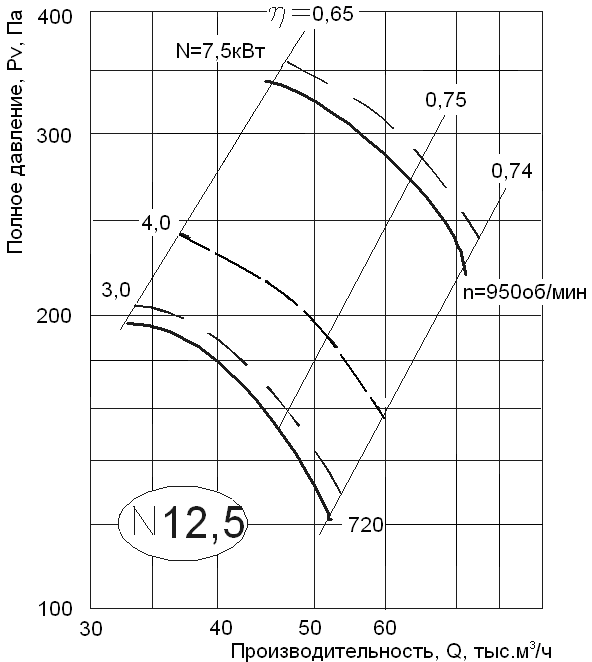

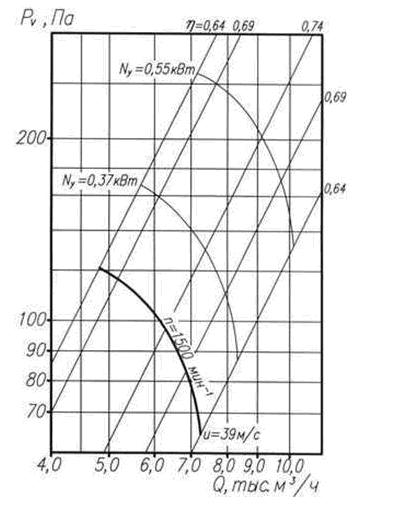

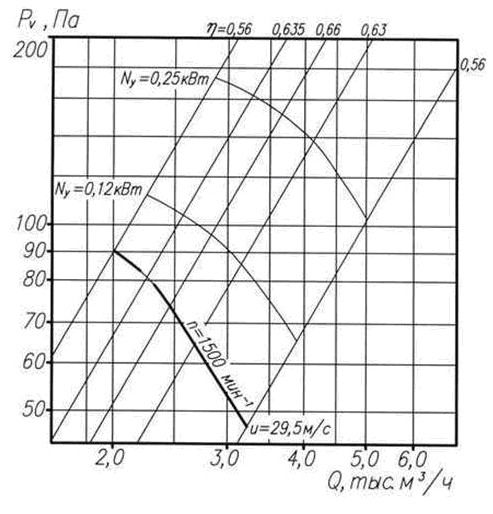

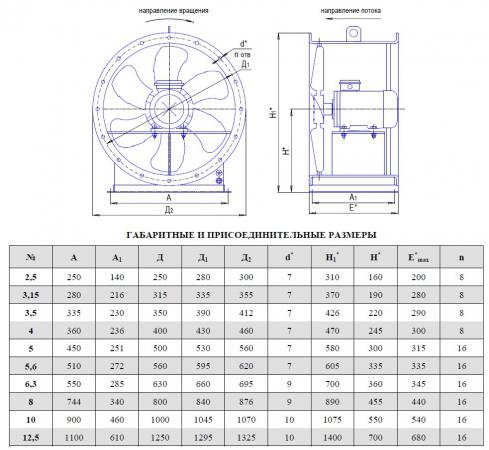

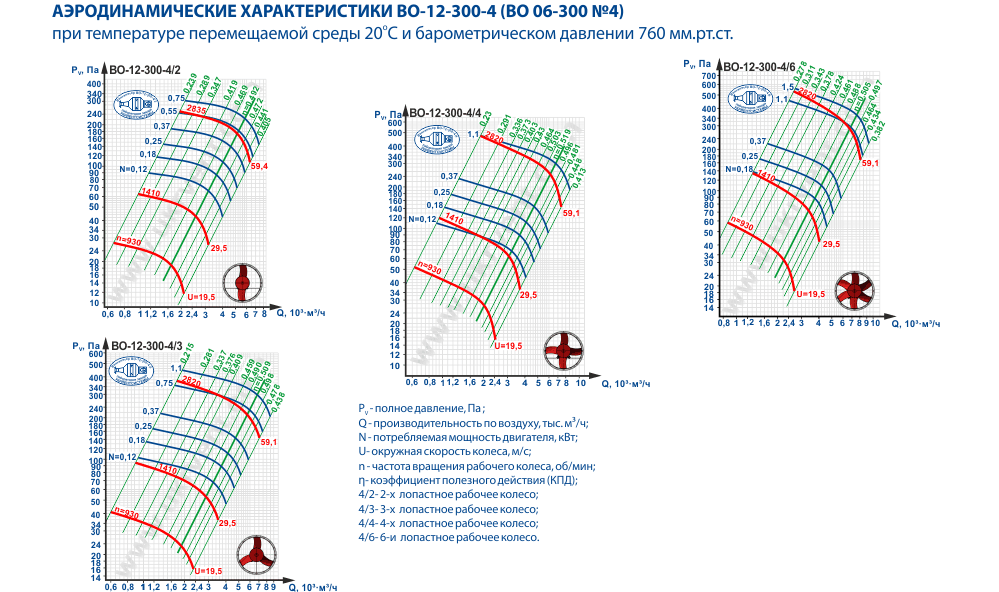

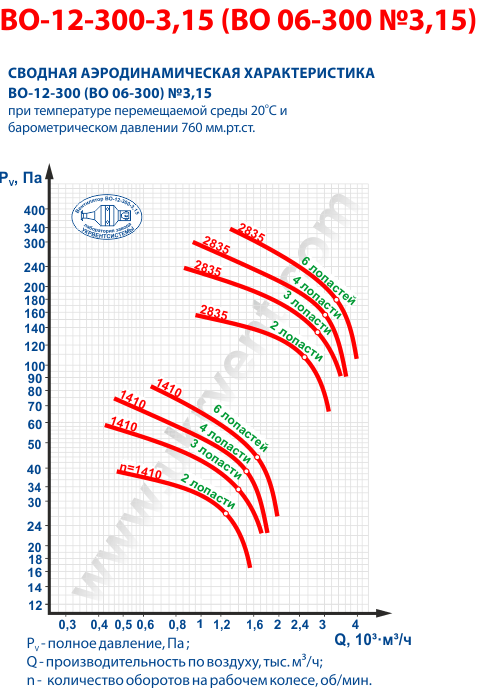

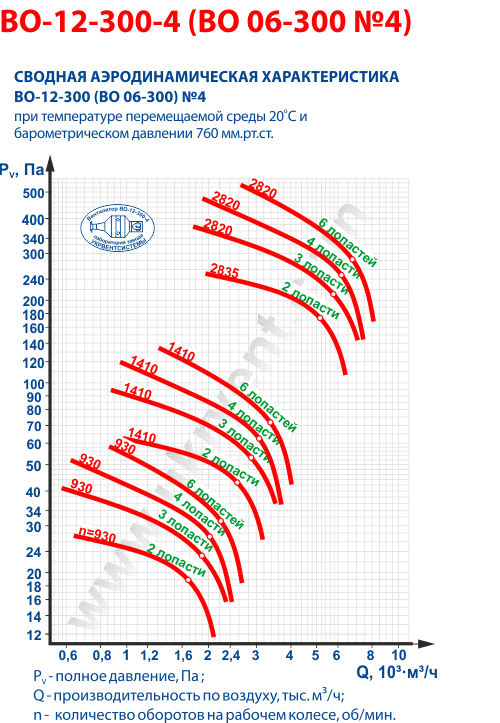

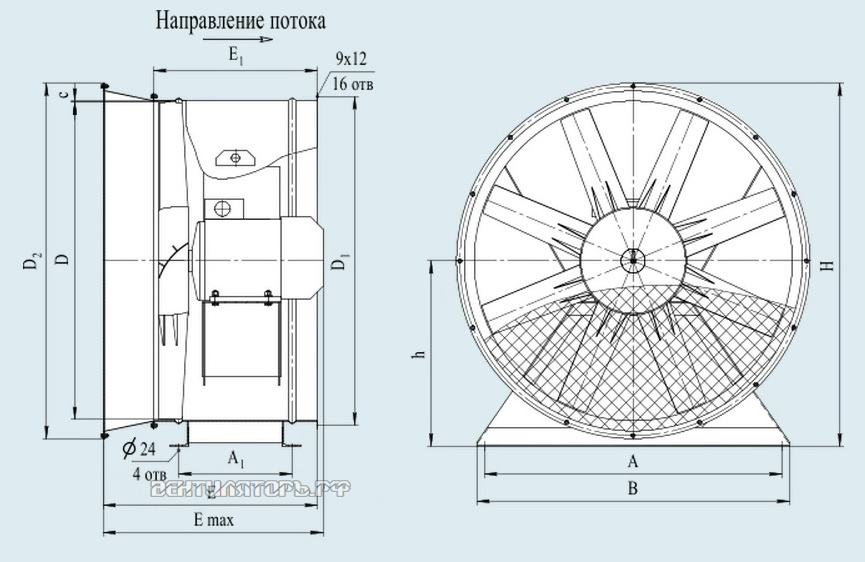

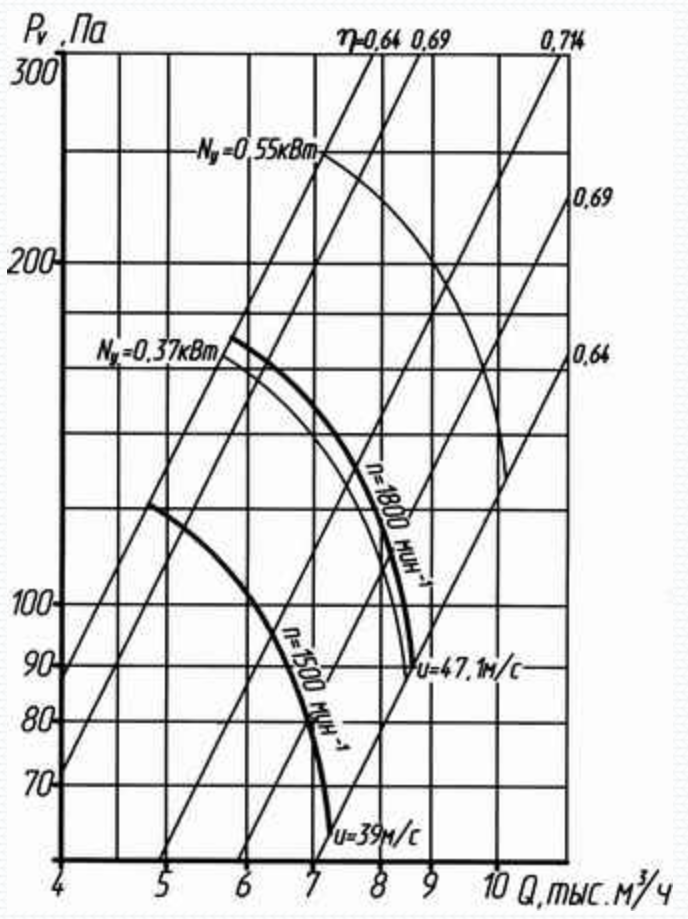

Габаритно-присоедини- тельные размеры ВО 06-300Аэродинамические характеристики ВО 06-300

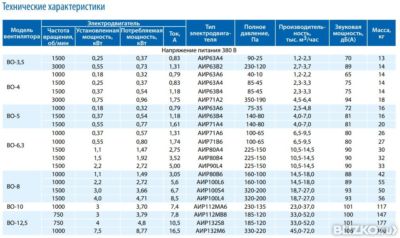

Технические характеристики осевого вентилятора ВО 06-300
МодельДвигательМощность двигателя, кВтЧастота вращения, мин-1Произв-ность 10³, м³/часМасса, кг
ВО 06-300 №3,15АИР56В40,1815002,0-2,611,5
ВО 06-300 №4АИР56А40,1215002,0-3,213,5
АИР63А40,251500 2,0-3,215,5
АИР71А20,7530004,1-6,818,5
ВО 06-300 №5АИР63В40,3715004,8-7,120,5
АИР71А40,5515004,8-7,122,5
ВО 06-300 №6. 3АИР80А41,115009,6-15,034,5
АИР80А60,7510005,0-10,035
ВО 06-300 №84АМ80А60,75100013,9-18,360
4АМ100S43150021,4-28,275
ВО 06-300 №104АМ112МА63100028,0-36,9105,5
ВО 06-300 №12,54АМ132S87,5100045,0-71,0235

Описание и применение ВО 06-300

Вентиляторы осевые ВО 06-300 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения. Ими могут комплектоваться градирни, охладительные/сварочные установки, сушильные шкафы, покрасочные камеры, вентиляция промышленных объектов, зданий, гаражей, подвалов, туннелей.

Взрывозащищенные вентиляторы ВО 06-300 (из разнородных металлов) применяют для перемещения газопаровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминия (скорость коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,01 г/м3 при отсутствии взрывчатых и липких веществ и волокнистых материалов.

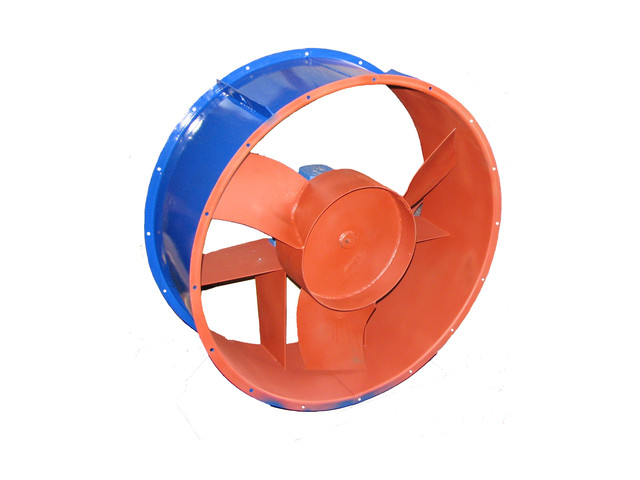

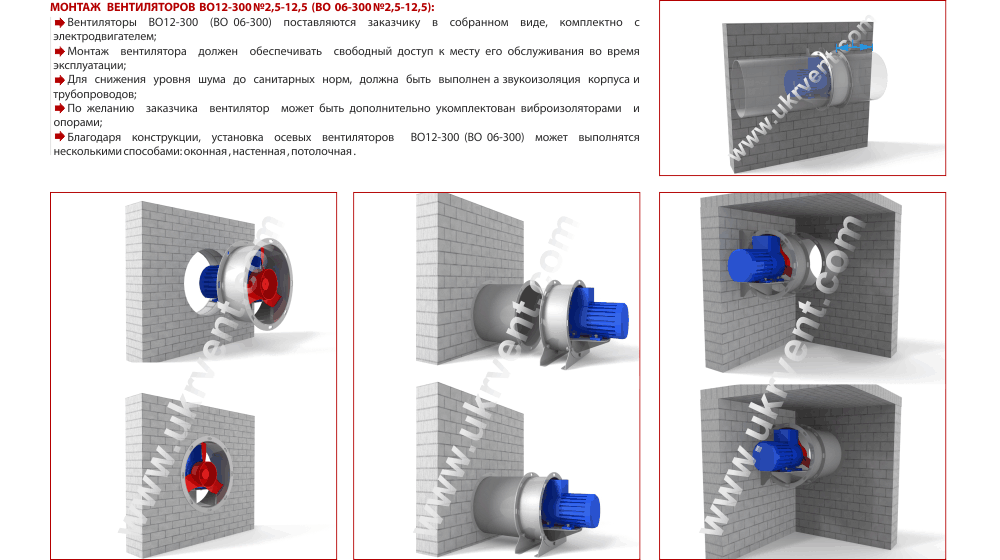

Конструкция осевого вентилятора ВО 06-300

ВО 06-300 – осевой вентилятор низкого давления и одностороннего всасывания. Конструкция состоит из цилиндрического корпуса, рамы, рабочего колеса, асинхронного электродвигателя (типа АИР или АИМ), оснащен защитной решеткой. Взрывозащищенные вентиляторы комплектуются взрывозащищенными двигателями серии AИM. Рабочее колесо (крыльчатка) в устройствах от завода «Вентилятор» имеет не сварную, а клепаную конструкцию, обычно правого вращения. Количество лопаток в нем зависит от типоразмера осевого вентилятора. Устройства могут устанавливаться в оконные проемы либо в стену. Вентилятор осевой ВО 06-300 входит в агрегат отопительный АО-2.

Вентиляторы осевые низкого давления ВО 06-300 изготавливаются из углеродистой стали. Рабочий орган осевого вентилятора рабочее колесо с 3, 5 или 6 лопатками (лопастями). При работе поток воздуха проходит вдоль оси вентилятора за что он и получил название осевого вентилятора. За счёт простоты исполнения и низкой электропотребляемости, осевые вентиляторы являются наиболее распространёнными и востребованными среди других

Преимущества осевого вентилятора ВО 06-300

Преимуществом осевых вентиляторов ВО 06-300 является простота конструкции, надежность в эксплуатации, высокий КПД при достаточно низком энергопотреблении. По умолчанию осевые вентиляторы ВО 06-300 выпускаются без ног (без основания), это удешевляет их стоимость, делая устройства доступнее для потребителя. По желанию заказчика вентилятор может быть изготовлен с ногами.

Варианты исполнения осевых вентиляторов ВО 06-300

Варианты исполнения в зависимости от материалов изготовления: углеродистая сталь (ВО общего назначения), алюминиевые сплавы и разнородные металлы (коррозионностойкие, взрывозащищенные ВО).

Варианты изготовления осевого вентилятора ВО 06-300
индекс назначение и материалы
Общепромышленное исполнение, материал — углеродистая сталь
В(В1) Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК3 (В2) Взрывозащищенное исполнение, материал — алюминиевые сплавы

Допустима замена обозначения «В» — взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU. МН04.В00781.

Условия эксплуатации осевых вентиляторов ВО 06-300

Осевые вентиляторы ВО 06-300 рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах.

Недопустимо использование ВО 06-300 совместно с установками, нагревающими содержащиеся в воздухе взрывоопасные вещества до температуры их воспламенения.

Акустические характеристики осевого вентилятора ВО 06-300
ВО 06-300
n, об/мин
Значение Lрi, дБ в октавных полосах fi, ГцA,
631252505001000200040008000дБА
№41500788576737065595376
3000929995939186807296
№51500869384817873676184
№6,3100082,58385858175686190
15009410192898681756992
№8
1000929990878479736790
15001031101019895908478101
№10100010010798959287817598
№12,575010010798959287817598
1000108115106103100958983106

Купить осевой вентилятор ВО 06-300 низкого давления

Купить вентиляторы ВО 06-300, а так же их аналоги или другие осевые вентиляторы по доступным ценам, вы можете в компании «Панорамавент». Мы работаем со всеми регионами РФ, поэтому возможна доставка ВО 06-300 в любую точку России. Самовывоз возможен со склада в Москве. Подробности о цене и скидках узнавайте у менеджеров по телефону +7 (495) 380-06-76 или отправив заявку.

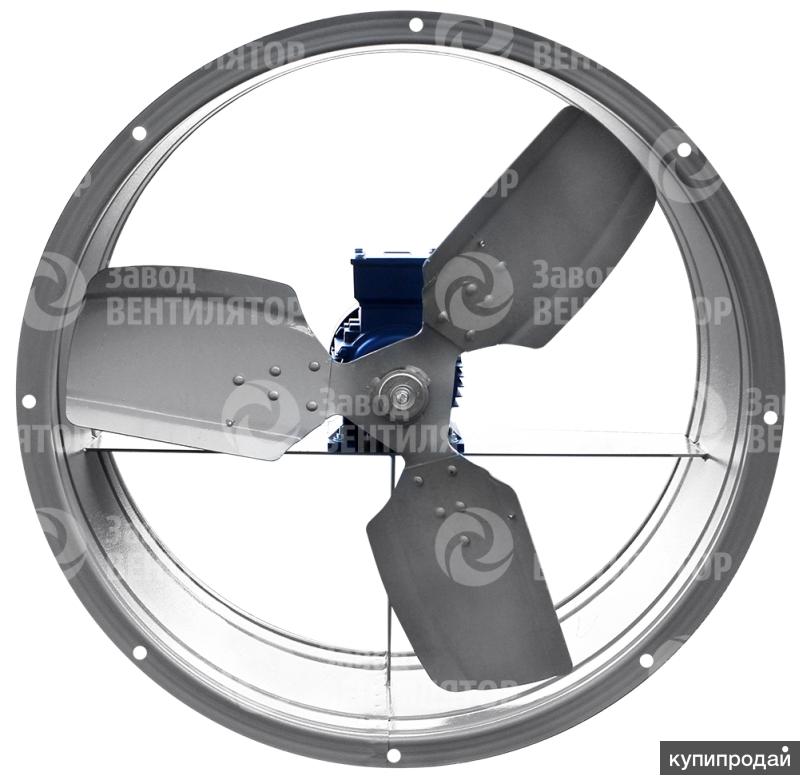

Вентилятор ВО 06-300-6,3 (№6,3)

Вентилятор ВО 06-300-6,3 (№6,3)

Основные параметры :

  • Осевой вентилятор низкого давления
  • №6,3 – означает, что диаметр рабочего колеса равен 6,3 дециметрам (630 мм)
  • Количество лопаток рабочего колеса – 3
  • Стандартное монтажное исполнение (по умолчанию) – без рамы

  • Опциональное монтажное исполнение – на раме


Конструктивное исполнение по способу перемещения воздуха :

  • исполнение 1 – вытяжка воздуха – при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю

  • исполнение 2 – подача воздуха – при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу

  • исполнение 3 – реверсивное – при котором поток перемещаемого воздуха можно изменять в двух противоположных направлениях

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Общего назначения из углеродистой стали (

    ВО 06-300-6,3 (№6,3))

  • Коррозионностойкие из нержавеющей стали (ВО 06-300-6,3К1)

  • Взрывозащищенные из разнородных металлов (ВО 06-300-6,3В)

  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВО 06-300-6,3ВК1)

  • Взрывозащищенные коррозионностойкие из алюминиевых сплавов (ВО 06-300-6,3ВК3)

Технические характеристики

Мощность
электродвигателя
(кВт)

Частота
вращения
(об. /мин.)

Параметры в рабочей зоне

Масса,
кг

Производительность
м3/час

Полное давление
(Па)

1,1

1500

9600-15000

215-110

36

0,75

1000

5000-10000

95-50

37

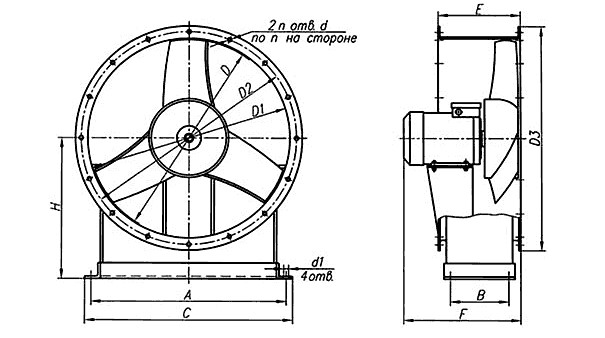

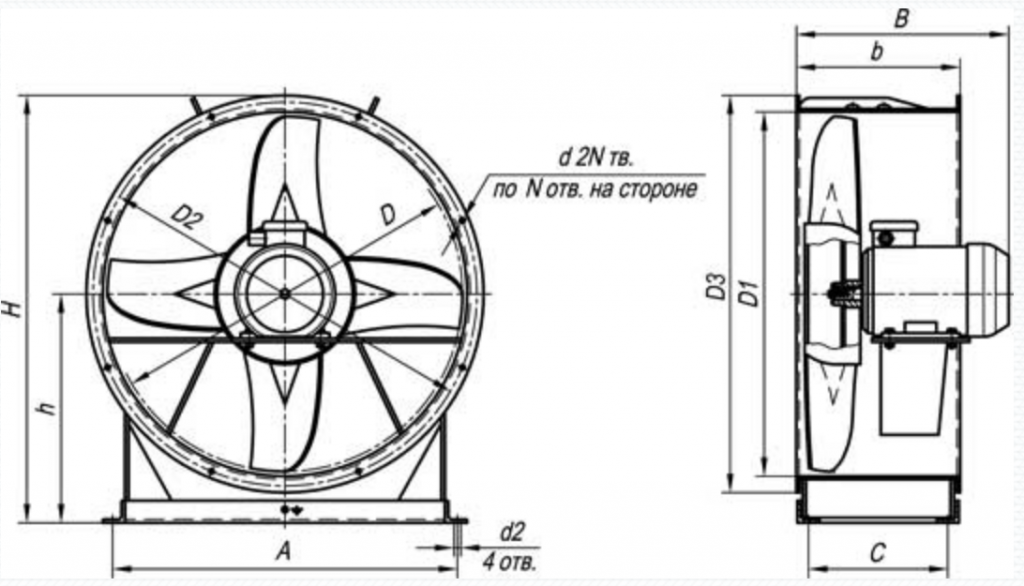

Общие габаритные размеры вентиляторов общего назначения из углеродистой и нержавеющей стали (мм)


D, ммD1, ммD2, ммH, ммh, ммC, ммC1, ммC2, ммC3, ммLmax, ммB, мм d, ммd1, ммn, шт
63064568574539254044027030644524010,5158

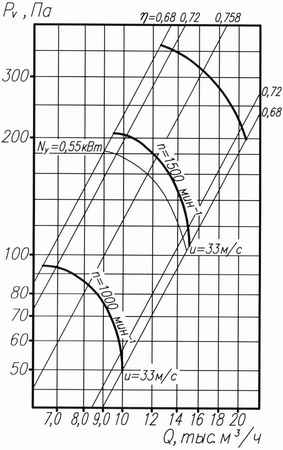

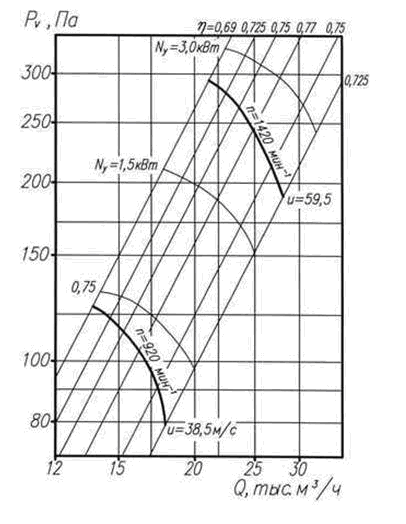

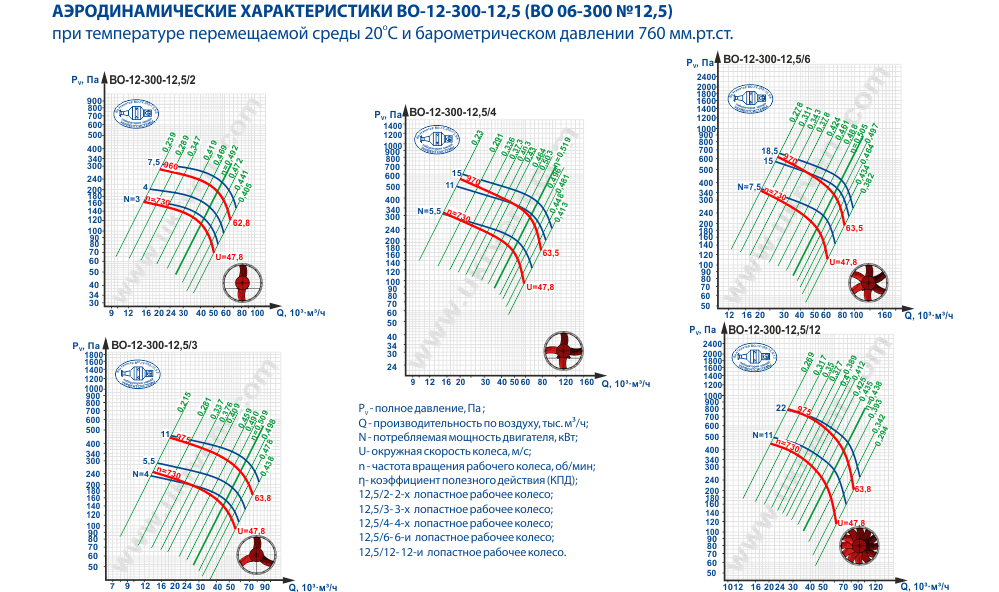

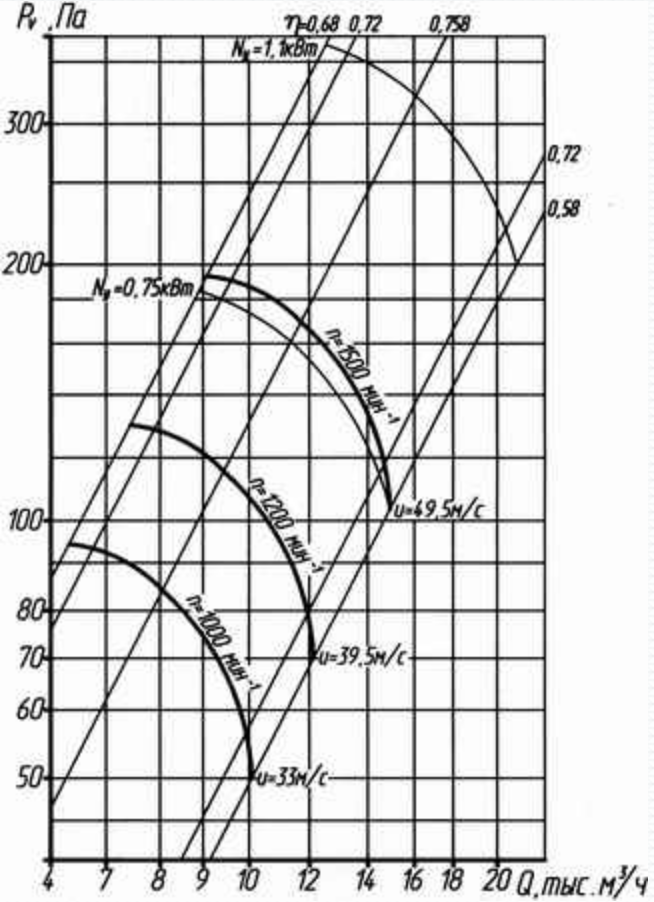

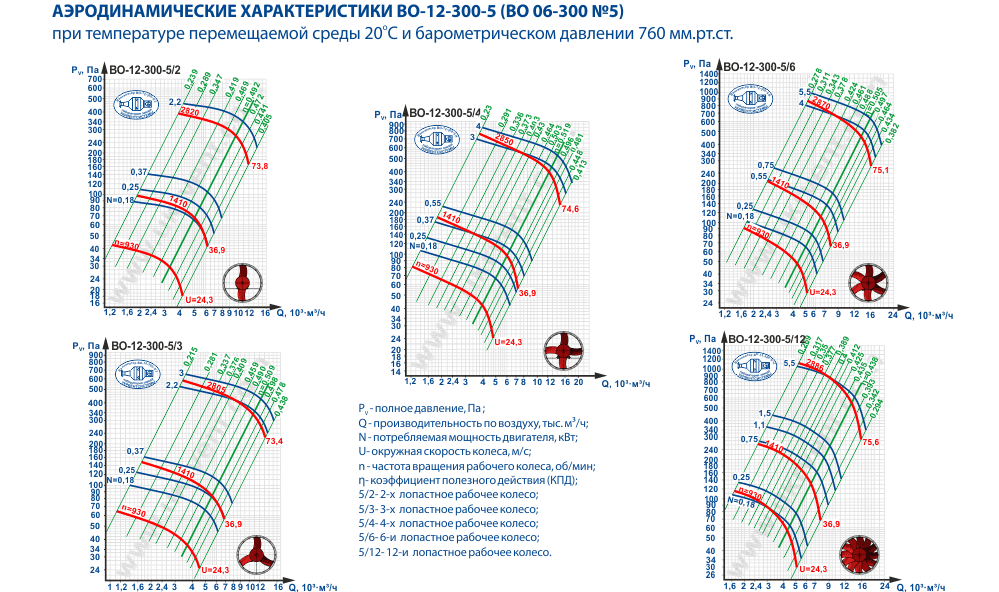

Аэродинамические характеристики


Акустические характеристики

Частота вращения, об/минЗначение Lpi в октавных полосах f, ГцLpa, дБА
631252505001000200040008000
100082,58385858175686190
15009410192898681756992

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы


Купить вентиляторы


<< к общему описанию

Звоните прямо сейчас:

8 /495/ 640-85-05

8 /925/ 277-60-70

9.00-17.00 (пятница – до 16.00)

[email protected]

140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой

Вентиляторы ВО 06-300 – каталог производителя АРМАВЕНТ

Цены (прайс-лист)      Каталог


Вентиляторы ВО 06-300 – одни из самых распространенных и популярных осевых вентиляторов, производимых нашей компанией. Изготавливаются из углеродистой или нержавеющей стали в обычном исполнении или из разнородных металлов, алюминиевых сплавов и нержавеющей стали во взрывозащищенном исполнении. Являются осевыми вентиляторами низкого давления, одностороннего всасывания, применяются в стационарных вентиляционных и отопительных системах (например, в агрегатах отопительных СТД-300) промышленных объектов, гражданских зданий, гаражей, подвалов, туннелей, станций техобслуживания и прочих объектах, где сетевое сопротивление не более 350 Паскалей.
Корпус вентиляторов ВО 06-300 выполнен в виде цилиндрической обечайки с торцевыми фланцами, которые служат для присоединения вентиляционных каналов.
В зависимости от номера вентилятора, рабочее колесо имеет следующее количество лопаток : 3 (для №3,15, №4, №5, №6,3, №8) и 5 (для №10 и №12,5).
Стандартное конструктивное монтажное исполнение вентиляторов – без подставки (рамы), опционально – комплектация рамой :

Вентиляторы осевые ВО 06-300 из углеродистой стали предназначены для перемещения неагрессивных газовоздушных смесей температурой от -40 до +40 °C, с содержанием пыли и других твердых примесей не более 100 мг/м3 при отсутствии липких веществ и волокнистых материалов.
У взрывозащищенных осевых вентиляторов ВО 06-300В работа направлена на перемещение газопаровоздушных взрывоопасных смесей категорий IIA и IIB, температурой от -40 до +40 °C, не вызывающих ускоренной коррозии материалов (скорость не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 100 мг/м3 при отсутствии взрывчатых, липких веществ и волокнистых материалов. Не применяются для перемещения пылегазовоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.



Эксплуатация вентиляторов – в условиях умеренного (У2, УЗ) или тропического (Т2, Т3) климата по ГОСТ 15150, при температуре окружающего воздуха от -40°С до +40°С. Возможно применение вентиляторов в сейсмологически неустойчивых регионах.


В нашей производственной компании вы можете купить вентиляторы ВО 06-300 по лучшей цене.

Изготовление в общепромышленном исполнении по ТУ 4861-001-03002146-2016.



В зависимости от заданных условий работы вентиляторов, предлагаем пять вариантов материального исполнения :

  • общепромышленное из углеродистой стали
  • коррозионностойкое из нержавеющей стали (К1)
  • взрывозащищенное из разнородных металлов (В)
  • взрывозащищенное из алюминиевых сплавов (ВК3)
  • взрывозащищенное из нержавеющей стали (ВК1)

В зависимости от способов перемещения воздушного потока, предлагаем три исполнения :

  • исполнение 1, при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю (вытяжка воздуха)
  • исполнение 2, при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу (подача воздуха)
  • исполнение 3, при котором поток перемещаемого воздуха можно изменять в двух противоположных направлениях (реверсивные осевые вентиляторы)

Технические характеристики

Обозначение
вентилятора

Мощность
двигателя,
кВт

Частота
вращения,
об. /мин.

Производительность,
м3

Полное давление,
Па

ВО 06-300-3,15 (№3,15)

0,18

1500

2000-2600

50-12

ВО 06-300-4 (№4)

0,12-0,75

1500/3000

2000-6800

350-25

ВО 06-300-5 (№5)

0,37-0,55

1500

4800-7100

128-62

ВО 06-300-6,3 (№6,3)

0,75-1,1

1000/1500

5000-15000

215-50

ВО 06-300-8 (№8)

0,75-3

1000/1500

13900-28200

300-80

ВО 06-300-10 (№10)

3

1000

28000-36900

210-135

ВО 06-300-12,5 (№12,5)

4-7,5

750/1000

33000-71000

330-120

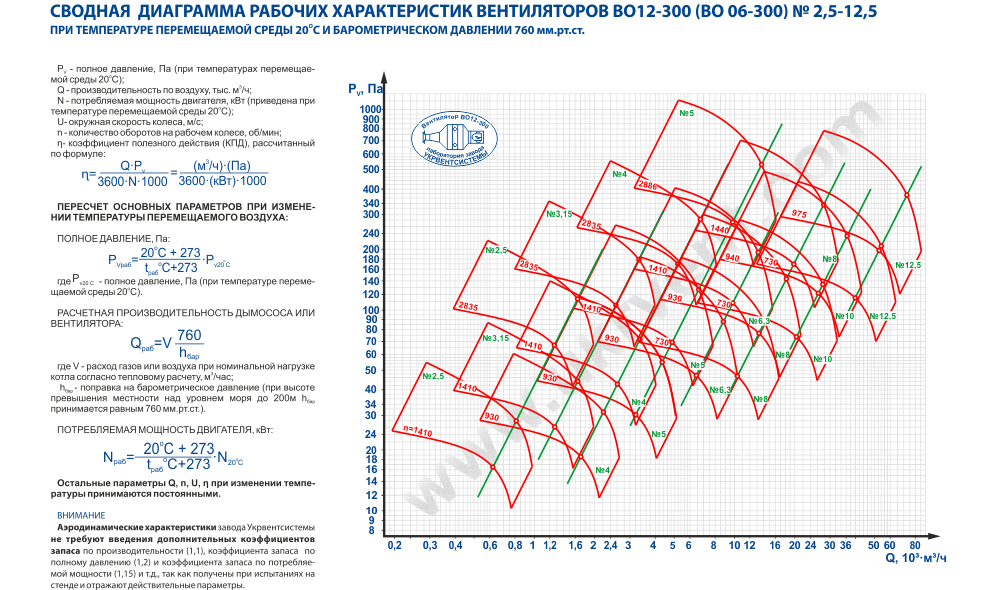

Аэродинамические и акустические характеристики, габаритные размеры конкретного вентилятора ВО 06-300 можно посмотреть, нажав на его обозначение в первом столбце таблицы.
