Вентиляторы ВО 06-300
Вентиляторы ВО 06-300
Цены (прайс-лист) Каталог Сертификат
Вентиляторы ВО 06-300 – одни из самых распространенных и популярных осевых вентиляторов, производимых нашей компанией.
Изготавливаются из углеродистой стали в обычном исполнении или из разнородных металлов, алюминия во взрывозащищенном исполнении. Являются осевыми вентиляторами низкого давления, одностороннего всасывания, применяются в стационарных вентиляционных и отопительных системах промышленных объектов, гражданских зданий, гаражей, подвалов, туннелей, станций техобслуживания и прочих.
Вентиляторы ВО 06-300 из углеродистой стали предназначены для перемещения неагрессивных газовоздушных смесей температурой от -40 до +40 °C, с содержанием пыли и других твердых примесей не более 10 мг/м3 при отсутствии липких веществ и волокнистых материалов. В зависимости от номера вентилятора, рабочее колесо имеет следующее количество лопаток :
У взрывозащищенных осевых вентиляторов ВО 06-300-В из разнородных металлов или алюминиевых сплавов работа направлена на перемещение газопаровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминия (при скорости коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,01 г/м3 при отсутствии взрывчатых, липких веществ и волокнистых материалов. Осевые вентиляторы не применяются для перемещения газопылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
В нашей производственной компании вы можете купить вентиляторы ВО 06-300
по лучшей цене.Изготовление в общепромышленном исполнении по ТУ 4861-001-03002146-2016.
Изготовление во взрывозащищенном исполнении по ТУ 28.25.20-002- 03002146-2017.
В зависимости от заданных условий работы вентиляторов во 06-300, мы предлагаем несколько вариантов изготовления :
– общепромышленное исполнение из углеродистой стали (ВО 06-300)
– коррозионностойкое исполнение из нержавеющей стали (ВО 06-300 К1)
– взрывозащищенное исполнение из разнородных металлов (ВО 06-300 В)
– взрывозащищенное исполнение из алюминиевых сплавов (ВО 06-300 ВК3)
– взрывозащищенное исполнение из нержавеющей стали (ВО 06-300 ВК1)
– исполнение 1, при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю (вытяжка воздуха)
– исполнение 2
– исполнение 3, при котором поток перемещаемого воздуха можно изменять в двух противоположных направлениях (реверсивные осевые вентиляторы)
Технические характеристики осевых вентиляторов ВО 06-300
Номер вентилятора | Мощность двигателя, кВт | Частота вращения, мин-1 | Производительность, м3/ч | Полное давление, Па | Масса, кг |
ВО 06-300-3,15 (№3,15) | 0,18 | 1500 | 1300-1750 | 42-36 | 12 |
0,55 | 1500 | 2000-2700 | 50-20 | 13 | |
ВО 06-300-4 (№4) | 0,25 | 1500 | 2000-3200 | 90-25 | 16 |
0,75 | 3000 | 5400-8100 | 365-230 | 19 | |
ВО 06-300-5 (№5) | 0,37 | 1500 | 4800-7100 | 128-62 | 21 |
0,55 | 1500 | 4800-7100 | 128-62 | 23 | |
ВО 06-300-6,3 (№6,3) | 1,1 | 1500 | 9600-15000 | 213-110 | 35 |
0,75 | 1000 | 6400-10500 | 96-50 | 35 | |
ВО 06-300-8 (№8) | 0,75 | 1000 | 13900-18300 | 121-81 | 60 |
3 | 1500 | 21400-28200 | 296-185 | 75 | |
ВО 06-300-10 (№10) | 3 | 1000 | 28000-36900 | 207-136 | 105 |
ВО 06-300-12,5 (№12,5) | 4 | 750 | 41400-54500 | 186-122 | 215 |

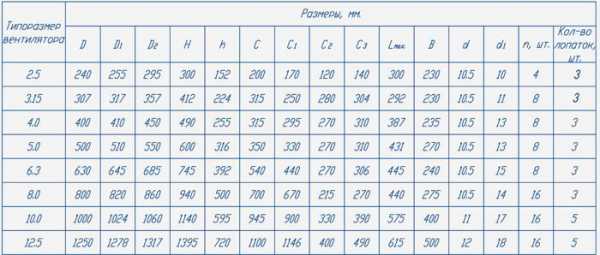

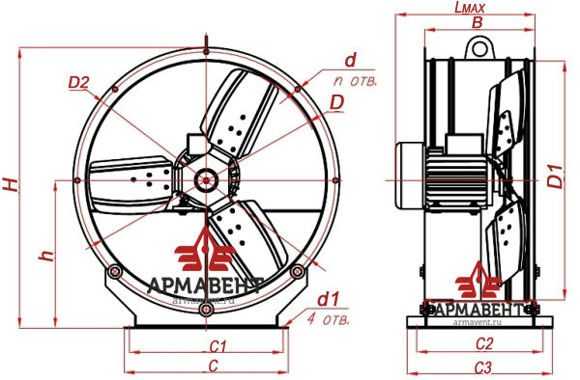

Габаритные и присоединительные размеры вентиляторов ВО 06-300

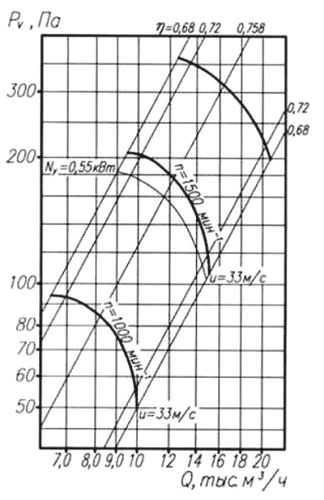

Аэродинамические характеристики
Акустические характеристики
Номер | n, об/мин | Значение Lрi, дБ в октавных полосах fi, Гц | LрA,дБА | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
№4 | 1500 | 78 | 85 | 76 | 73 | 70 | 65 | 59 | 53 | 76 |
3000 | 92 | 99 | 95 | 93 | 91 | 86 | 80 | 72 | 96 | |
№5 | 1500 | 86 | 93 | 84 | 81 | 78 | 73 | 67 | 61 | 84 |
№6,3 | 1000 | 82,5 | 83 | 85 | 85 | 81 | 75 | 68 | 61 | 90 |
1500 | 94 | 101 | 92 | 89 | 86 | 81 | 75 | 69 | 92 | |
№8 | 1000 | 92 | 99 | 90 | 87 | 84 | 79 | 73 | 67 | 90 |
103 | 110 | 101 | 98 | 95 | 90 | 84 | 78 | 101 | ||
№10 | 1000 | 100 | 107 | 98 | 95 | 92 | 87 | 81 | 75 | 98 |
№12,5 | 750 | 100 | 107 | 98 | 95 | 92 | 87 | 81 | 75 | 98 |
1000 | 108 | 115 | 106 | 103 | 100 | 95 | 89 | 83 | 106 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы
в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше
уровня звуковой мощности, соответствующего номинальному режиму работы осевого вентилятора.
Купить вентиляторы ВО 06-300
Товары группы : Вентиляторы ВО 12-300, Вентиляторы ВО 12-303, Вентиляторы ВО 14-320, Вентиляторы ВО 13-284
armavent.ru
Технические характеристики ВО 06-300
№ вентилятора | Типоразмер двигателя | Мощность двигателя, кВт | Частота вращения, мин-1 | Производи-тельность 10³, м³/час | Полное давление, Па | Масса, кг |
3,15 | АИР56В4 | 0,18 | 1500 | 2,0-2,6 | 50-12 | 11,5 |
4 | АИР56А4 | 0,12 | 1500 | 2,0-3,2 | 90-25 | 13,5 |
АИР63А4 | 0,25 | 1500 | 2,0-3,2 | 90-25 | 15,5 | |
АИР71А2 | 0,75 | 3000 | 4,1-6,8 | 350-170 | 18,5 | |
5 | АИР63В4 | 0,37 | 1500 | 4,8-7,1 | 128-62 | 20,5 |
АИР71А4 | 0,55 | 1500 | 4,8-7,1 | 128-62 | 22,5 | |
6,3 | АИР80А4 | 1,1 | 1500 | 9,6-15,0 | 213-110 | 34,5 |
АИР80А6 | 0,75 | 1000 | 5,0-10,0 | 93-50 | 35 | |
8 | 4АМ80А6 | 0,75 | 1000 | 13,9-18,3 | 121-81 | 60 |
4АМ100S4 | 3 | 1500 | 21,4-28,2 | 296-193 | 75 | |
10 | 4АМ112МА6 | 3 | 1000 | 28,0-36,9 | 207-136 | 105,5 |
12,5 | 4АМ132S8 | 7,5 | 1000 | 45,0-71,0 | 230-330 | 235 |
Осевые вентиляторы ВО 06-300
ventilator.spb.ru
Вентилятор осевой ВО 06-300 цена, вентиляторы осевые низкого давления ВО 06-300
Вентиляторы осевые ВО 06-300
ТУ 4861-002-85589750
Вентиляторы осевые, низкого давления, одностороннего всасывания
Количество лопаток:
Вентилятор ВО 06-300 №4; 5; 6,3; 8 – 3 шт.,
Вентилятор ВО 06-300 №10; 12,5 – 5 шт.
Вентиляторы осевые ВО 06-300 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения. Ими могут комплектоваться градирни, охладительные/сварочные установки, сушильные шкафы, покрасочные камеры, др. Недопустимо использование ВО 06-300 совместно с установками, нагревающими содержащиеся в воздухе взрывоопасные вещества до температуры их воспламенения.
Осевые вентиляторы этого типа рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах.
Варианты изготовления
индекс |
назначение и материалы |
вентилятор |
Общепромышленное исполнение, материал – углеродистая сталь |
вентилятор |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
вентилятор |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Допустима замена обозначения «В» – взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентиляторы осевые низкого давления ВО 06-300
ВО 06-300 – осевой вентилятор низкого давления и одностороннего всасывания. Конструкция состоит из цилиндрического корпуса, рамы, рабочего колеса, асинхронного электродвигателя (типа АИР или АИМ), оснащен защитной решеткой. Рабочее колесо (крыльчатка) в устройствах от завода «Вентилятор» имеет не сварную, а клепаную конструкцию, обычно правого вращения. Количество лопаток в нем зависит от типоразмера осевого вентилятора. Устройства могут устанавливаться в оконные проемы либо в стену. Вентилятор осевой ВО 06-300 входит в агрегат отопительный АО-2.
Варианты исполнения в зависимости от материалов изготовления: углеродистая сталь (ВО общего назначения), алюминиевые сплавы и разнородные металлы (коррозионностойкие, взрывозащищенные ВО).
Преимуществами осевых вентиляторов ВО 06-300 можно назвать простоту конструкции, надежность в эксплуатации, высокий КПД при достаточно низком энергопотреблении. По умолчанию осевые вентиляторы ВО 06-300 производства Санкт-Петербургского завода «Вентилятор» выпускаются без ног (без основания), это удешевляет их стоимость, делая устройства доступнее для потребителя. По желанию заказчика можно купить вентилятор во 06 300 с ногами.
Вентиляторы осевые низкого давления ВО 06-300 изготавливаются из углеродистой стали. Рабочий орган осевого вентилятора рабочее колесо с 3, 5 или 6 лопатками (лопастями). При работе поток воздуха проходит вдоль оси вентилятора за что он и получил название осевого вентилятора. За счёт простоты исполнения и низкой электропотребляемости, осевые вентиляторы являются наиболее распространёнными и востребованными среди других
Другие модели вентиляторов
ventilator.spb.ru
Габаритные размеры вентиляторов осевых ВО 06-300
Габаритные размеры вентиляторов осевых ВО 06-300
Варианты исполнения вентиляторов ВО 06-300
Габаритные и присоединительные размеры вентиляторов ВО 06-300
Габаритные размеры вентиляторов типа ВО 06-300
№ вентилятора | D | D1 | D2 | D3 | d | d2 | A | Bmax | b | C | H | h | N |
3,15 | 315 | 320 | 350 | 370 | 8 | 12 | 270 | 269 | 135 | 95 | 437 | 240 | 8 |
4 | 400 | 405 | 430 | 455 | 10 | 12 | 350 | 316 | 160 | 120 | 510 | 270 | 8 |
5 | 500 | 510 | 535 | 560 | 10 | 12 | 450 | 346 | 200 | 155 | 628 | 335 | 8 |
6,3 | 630 | 640 | 660 | 690 | 10 | 12 | 550 | 396 | 250 | 200 | 763 | 400 | 8 |
8 | 800 | 820 | 850 | 880 | 10 | 14 | 750 | 478 | 320 | 265 | 979 | 515 | 8 |
10 | 1000 | 1005 | 1040 | 1096 | 14 | 14 | 900 | 543 | 400 | 330 | 1208 | 650 | 16 |
12,5 | 1250 | 1266 | 1310 | 1357 | 14 | 14 | 1100 | 643 | 460 | 350 | 1444 | 750 | 24 |
kalorifer.net
Вентиляторы осевые ВО 06-300 для работы в системах вентиляции и кондиционирования.Получили широкое применение в холодильных и сварочных установках, градирнях, окрасочных и приточных камерах, сушильных шкафах, охладителях и т.д. Вентиляторы осевые ВО 06-300 эффективно перемещают воздух и неагрессивные газы без волокнистых, липких и механических веществ. Температура использования – от –40 до +40°С: превышение верхней отметки приводит к тому, что в двигателе ухудшается теплоотдача обмоток. В конструкцию осевого вентилятора ВО 06-300 данной серии включены покрытые полимерным составом корпус цилиндрической формы, рабочее колесо с 3-4 лопатками, размер которого соответствует номеру модели. Тип вращения рабочего колеса двусторонний. Благодаря серповидной форме лопаток значительно снижается уровень шума вентилятора. Лопатки, захватывая воздух, транспортируют его в осевом направлении вращения, образуя мощную воздушную струю. От материала и назначения ВО 06-300 изготавливаются нескольких типов:
Преимущества вентиляторов серии ВО 06-300К преимуществам отечественных осевых вентиляторов серии ВО 06-300 нужно отнести несложность конструкции, высокий КПД при низком удельном энергопотреблении, надежность (электродвигатель снабжен защитой от перегрузки, обмотка – дополнительной защитой от влаги). Немаловажное достоинство – цена осевого вентилятора. Российское оборудование, не уступающее качеством зарубежным аналогам, можно приобрести намного дешевле. В нашем каталоге представлены все типоразмеры оборудования российского производства. Вся предлагаемая продукция проходит строгий производственный контроль, сертифицирована, защищена гарантией производителя. Купить вентиляторы ВО 06-300 осевые можно по конкурентно невысокой стоимости. Вся объективная информация о продукции и производителях представлена на сайте. При необходимости наш консультант даст исчерпывающую консультацию по любой модели. |
www.lufter.ru
Технические характеристики вентиляторов осевых ВО 06-300
Технические характеристики вентиляторов осевых ВО 06-300
Вентиляторы ВО 06-300 | Электродвигатель | Параметры в рабочей зоне | Масса не более, кг | |||
Типоразмер | Мощность,кВт | Частота вращения, мин-1 | Производительность 103 х м3/час | Полное давление, Па | ||
№3,15 | АИР56В4 | 0,18 | 1500 | 2,0-2,8 | 50-10 | 11,5 |
№4 | АИР56А4 | 0,12 | 1500 | 2,0-3,2 | 90-25 | 13,5 |
АИР63А4 | 0,25 | 1500 | 2,0-3,2 | 90-25 | 15,5 | |
АИР71А2 | 0,75 | 3000 | 4,2-6,8 | 410-110 | 18,4 | |
№5 | АИР63В4 | 0,37 | 1500 | 4,8-7,1 | 128-62 | 20,7 |
АИР71А4 | 0,55 | 1500 | 4,8-7,1 | 128-62 | 22,5 | |
№6,3 | АИР80А4 | 1,1 | 1500 | 9,6-15,0 | 213-110 | 34,5 |
АИР80А6 | 0,75 | 1000 | 6,4-10,5 | 96-50 | 35 | |
№8 | 4АМ80А6 | 0,75 | 1000 | 13,9-18,3 | 121-81 | 59,8 |
4АМ100S4 | 3,0 | 1500 | 21,4-28,2 | 296-185 | 75 | |
№10 | 4АМ112МА6 | 3,0 | 1000 | 28,0-36,9 | 207-136 | 105,5 |
№12,5 | 4АМ132S8 | 4,0 | 750 | 41,4-54,5 | 186-122 | 214,5 |
kalorifer.net
Вентилятор ВО 06-300-6,3 (№6,3)
Осевые вентиляторы ВО 06-300-6,3 (№6,3) предназначены для перемещения неагрессивных газовоздушных смесей температурой от -40 до +40 °C, с содержанием пыли и других твердых примесей не более 10 мг/м3 при отсутствии липких веществ и волокнистых материалов. Диаметр рабочего колеса 630 мм.
У взрывозащищенных вентиляторов ВО 06-300-6,3 (№6,3) из разнородных металлов или алюминиевых работа направлена на перемещение газопаровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминия (при скорости коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,01 г/м3 при отсутствии взрывчатых, липких веществ и волокнистых материалов. Осевые вентиляторы не применяются для перемещения газопылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
Изготовление по ТУ 4861-001-03002146-2016.В зависимости от заданных условий работы, осевые вентиляторы диаметром 630 мм изготавливаются :
– в общепромышленном исполнении из углеродистой стали (ВО 06-300-6,3)
– в коррозионностойком исполнении из нержавеющей стали (ВО 06-300-6,3К1)
– во взрывозащищенном исполнении из разнородных металлов (ВО 06-300-6,3В)
– во взрывозащищенном исполнении из алюминиевых сплавов (ВО 06-300-6,3ВК3)
– во взрывозащищенном исполнении из нержавеющей стали (ВО 06-300-6,3ВК1)
– исполнением 1, при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю (вытяжка воздуха)
– исполнением 2, при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу (подача воздуха)
– исполнение 3, при котором поток перемещаемого воздуха можно изменять в двух противоположных направлениях (реверсивные осевые вентиляторы)
Технические характеристики
Номер вентилятора | Мощность двигателя, кВт | Частота вращения, мин-1 | Производительность, м3/ч | Полное давление, Па | Масса, кг |
ВО 06-300-6,3 (№6,3) | 1,1 | 1500 | 9600-15000 | 213-110 | 35 |
0,75 | 1000 | 6400-10500 | 96-50 | 35 |
Габаритные размеры (в мм)
D | D1 | D2 | H | h | C | C1 | C2 | С3 | L max | B | d | d1 | n |
630 | 645 | 685 | 745 | 392 | 540 | 440 | 270 | 306 | 445 | 240 | 10.5 | 15 | 8 |
Аэродинамические характеристики
Купить вентиляторы ВО 06-300-6,3
