Верстак слесарный металлический
Содержание
- Как правильно спроектировать своими руками слесарный верстак
- Какой не должна быть металлическая конструкция слесарного верстака
- Строим слесарный верстак из металла
- Описание конструкции
- Сборочные работы
- Получение первичной металлической рамы верстака
- Доводочные работы металлического верстака
- Заключение
Ни один из современных атрибутов гаража не востребован и ценится так сильно, как хороший слесарный металлический верстачок. Заглянув в гараж, можно с одного взгляда оценить и понять, чего стоит хозяин и насколько он любит слесарные работы. Тем, кому подолгу приходится работать своими руками, варить или ремонтировать технику, мастерить автомобильные или бытовые «девайсы», обойтись без хорошего металлического верстака практически нереально.
Как правильно спроектировать своими руками слесарный верстак
Можно купить готовое китайское слесарное «чудо» или за полцены сторговаться за подержанный вариант металлического верстака из авторемонтной мастерской. Оба случая явно стоковые. Ни по прочности, ни по размеру, ни по уровню комфорта для слесарной работы своими руками они не подойдут. А последний фактор в слесарном деле один из главных. Самый реальный способ обзавестись хорошим металлическим верстаком – сделать его своими руками по собственному рассудку и разумению.
При изготовлении слесарного верстака своими руками необходимо учесть несколько простых условий удачной конструкции металлического верстака для слесарных работ:
- Высота конструкции должна быть таковой, чтобы уровень металлической рабочей столешницы приходился вам на уровне пупка. Это значит, что если подойти к металлическому столу впритык и положить ладони на поверхность, при нормальной высоте верстака руки будут слегка изогнуты в локтях, а кисти будут соответствовать уровню брючного ремня;
- Размах металлического верстака не столь серьезен для комфортной работы, как его высота. Находясь в срединной точке слесарного верстака, вы должны доставать своими руками до любого из его краев, сделав полшага, максимум шаг;
- Самым важной характеристикой слесарного верстака была, есть и будет всегда — прочность слесарной конструкции. Она никогда не бывает избыточной. Прочность металлического каркаса должна выдержать любые удары и катаклизмы, и при этом не развалиться или, хуже, – опрокинуться, травмировав хозяина.
Совет! Не пытайтесь заменить металлический верстак деревянным слесарным, оббитым металлом.
Подобный вариант возможен, если вы построите своими руками каркас верстака из бруса старой акации или мореного дуба. В иных случаях на проведение серьезных слесарных работ на таком столе рассчитывать не приходится.
Какой не должна быть металлическая конструкция слесарного верстака
Редко в каком гараже имеется идеально ровный бетонный пол. Зачастую для увеличения прочности металлической конструкции отдельные любители умудряются изготовить своими руками слесарный стол на шести или даже восьми металлических опорах. Как результат – такое слесарное сокровище устойчиво стоит на трех ногах, а еще три или даже пять находятся в подвешенном состоянии. Можно попытаться часть металлических опор выполнить с винтовой регулировкой длины опоры, но стоит ли оно того? Для устойчивого и безопасного положения слесарный верстак должен опираться на четыре опоры, дающие отличную устойчивость и максимальное сцепление с бетонным полом.
Кроме того, центр тяжести слесарного верстака желательно опустить ниже плоскости металлической столешницы, чем ниже, тем лучше. Для этого самые тяжелые и массивные инструменты желательно располагать на нижних полках верстака.
Строим слесарный верстак из металла

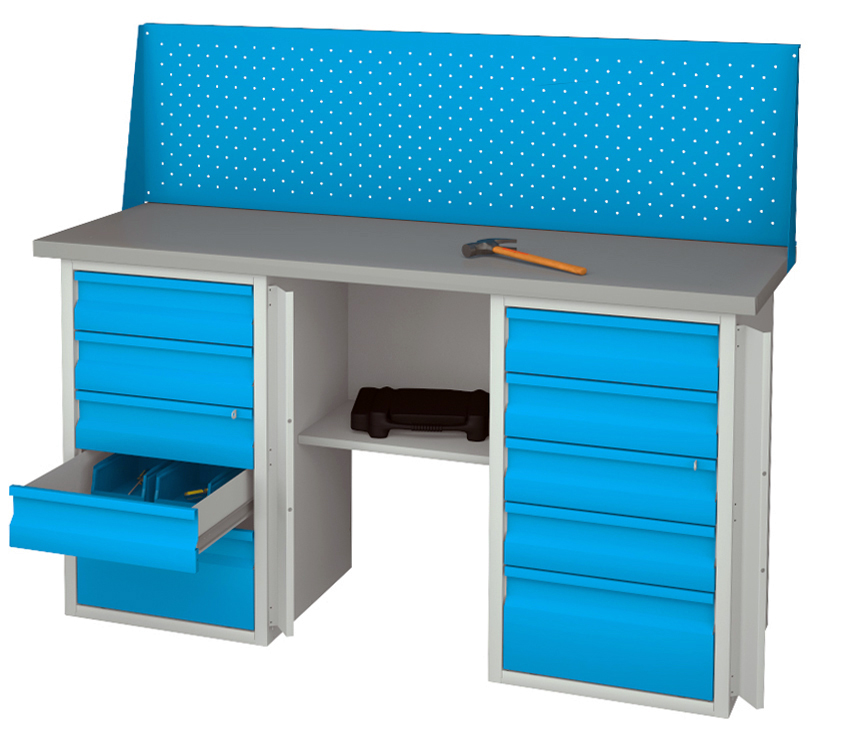

В качестве проекта используем обычную двухтумбовую конструкцию слесарного стола на четырех опорах и с металлической рамой. Одну из стоек-тумб используем, как полки, во второй три ящика для стандартных коробок с крепежом, мелким инструментом и всяким хламом, который не должен валяться россыпью на столешнице.
Описание конструкции
Приведенную конструкцию металлического верстака можно назвать одной из самых простых и прочных. На первый взгляд, в устройстве слесарного стола слишком много лишних элементов, но это обманчивое впечатление.
На самом деле схема слесарного стола минимизирована до предела. Фактически в металлической конструкции используются пять основных элементов:
- Три горизонтальные балки из металлопрофиля 60*40 мм, обеспечивают продольную жесткость стола, каждая длиной чуть более двух метров;
- Вертикальные стойки, высотой 90-100 мм, в количестве четырех штук, из того же металлического квадрата, что и горизонтальные элементы. В качестве материала стоек можно выбрать любой металлический профиль, желательно с наиболее толстой стенкой. Даже 2 мм будет достаточно для обеспечения прочности, но может оказаться слабым для сварочных работ;
- Девять малоразмерных балок — стоек из профиля 60*40 мм, из которых собраны каркасы двух тумб слесарного стола. Кроме того, в углах металлической рамы наварены дополнительные косые распорки из стальной полосы. Оба типа деталей вносят основной вклад в обеспечение жесткости и прочности рамы верстака, поэтому все основные места сварки тщательно провариваются и усиливаются накладками;
- На задней стенке слесарного верстака привариваются четыре вертикальные металлические стойки из уголка №50, высотой от 170 до 200 см. На этих стойках будут сформированы места для крепления рабочего инструмента.
Всего на конструкцию рамы уйдет не менее 25 метров квадрата и 8-10 метров четырехмиллиметровой металлической полоски, шириной 25-40 мм.
Конструкция верстака обладает невысокой продольной жесткостью, поэтому плоскость крепления столешницы дополнительно усилена рамой из уголка.
Таким образом, опорная поверхность каркаса и наваренный внешний уголок образовали посадочное место под набивку столешницы из 50-ти миллиметровой доски, покрытой стальным листом 750*2200 мм, с толщиной металла 4 мм.Чем больше толщина стального покрытия столешницы, тем прочнее сам верстак. Но стоимость листового металла растет в арифметической погрешности от его толщины, работать с такими заготовками достаточно тяжело из-за приличного веса, а особых преимуществ это не приносит.
Кроме того, деревянная доска компенсирует возможные прогибы металлической поверхности при большой статической нагрузке и отчасти гасит колебания столешницы при ударных нагрузках. Иногда с целью уменьшить влияние ударных и вибрационных нагрузок на стальном листе столешнице, под доски, по контуру посадочного места, укладывают своими руками толстую прокладку из транспортерной ленты или аналогичной резины.
Такая мера не столько уменьшает нагрузку на вертикальные стойки, сколько уменьшает риск обрыва или растрескивания сварочных швов при сильных ударах.
Сборочные работы
Фактически рама построена всего из трех видов элементов, благодаря чему проведение сварочных работ существенно упрощается, запутаться или перепутать последовательность сборки просто невозможно. Чаще всего подобный металлопрофиль имеет незначительную толщину стенки металла 2-2,2 мм. Поэтому для получения максимального качества шва лучше применить углекислотный полуавтомат.

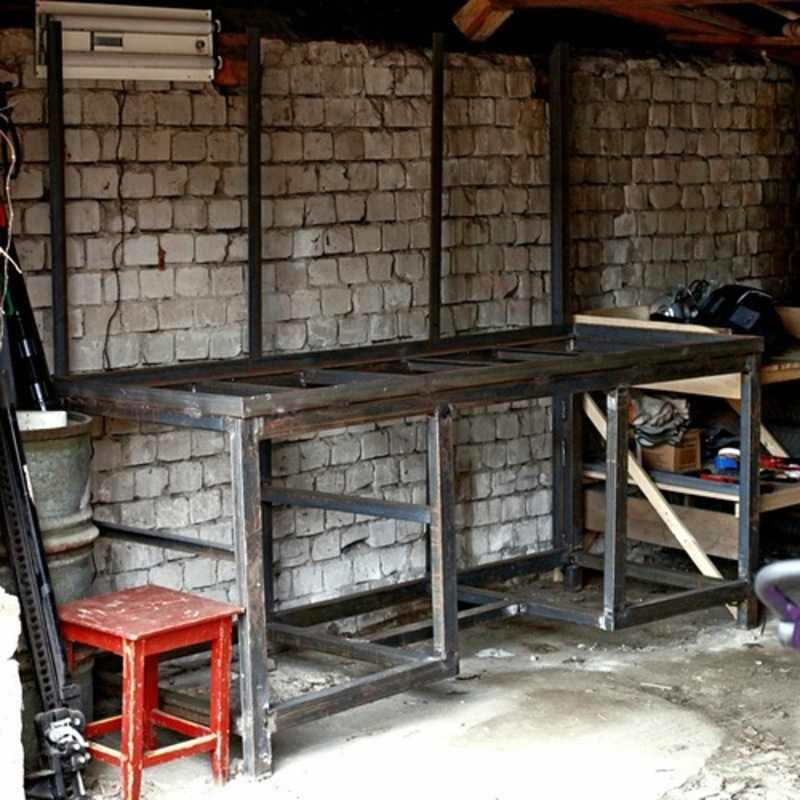

Получение первичной металлической рамы верстака
Для любителей, имеющих достаточные навыки сварки тонкостенных конструкций, вполне по силам сварить каркас верстака собственными руками с помощью обычного импульсного сварочного аппарата. Для всех остальных перед сборкой есть смысл потренироваться или прибегнуть к услугам профессионального сварщика.
Первой сваривают основную раму из двух коротких и двух длинных балок. Чтобы избежать скручивания свариваемых деталей «пропеллером», необходимо выполнить два условия:
- Разложить свариваемые элементы на максимально плоской и ровной поверхности;
- Прихватить «точками» в каждой из четырех стыковочных узлов будущей рамы столешницы;
- Аккуратно проварить все четыре шва с одной стороны, перевернуть и повторить сварку с обратной плоскости.
Далее к сваренной раме столешницы привариваются задние вертикальные стойки и задняя третья длинная балка. На этом этапе необходимо своими руками аккуратно проверить точность взаимного расположения вертикальных стоек и при необходимости подогнуть с помощью несильных ударов легким молотком.
На завершающем этапе приваривают остальные вертикальные стойки и элементы жесткости. В результате получили раму, изображенную на фото.
Доводочные работы металлического верстака
На следующем этапе к раме приваривают усиливающий уголок для сборки столешницы. Перед укладкой доски обрабатывают огнестойким составом. Обычно проведение сварочных работ на слесарном верстаке не принято, но пропитка гарантирует и страхует от случайного воспламенения от искр или открытого огня.
Поверх уложенной доски монтируется металлический лист. К вертикальным стойкам верстака с помощью болтов крепится фанерный щит, который будет использоваться для разнообразного инструмента.
Боковые стенки рамы и левая тумба зашиваются фанерными щитами, правая тумба получает три деревянных ящика большой вместимости. При желании их довольно просто сделать собственными руками или заменить обычными металлическими коробками.
Хороший слесарный верстак требует применения лакокрасочных материалов для защиты металлической основы. Первым слоем наносится грунт, вторым эмаль, стойкая к ударам и воздействию смазок и масел. Стальной лист, закрывающий доски столешницы зачастую не покрывают краской, а после обработки преобразователем ржавчины полируют и натирают защитной восковой мастикой.
Самыми проблемными, с точки зрения нагрузок, принято считать места установки слесарных тисков, набора для резки, сварки и клепки стальных конструкций. Чаще всего их удобнее расположить на левом или правом краю слесарного верстака. Место должно быть удобным и безопасным для работы.
Следующим шагом в доводке слесарного верстака считается организация правильного освещения. Для этого используют два раздельных источника света. Первый используется для общего освещения всей поверхности верстака, второй светильник, как правило, точечный переносной источник света, позволяющий выполнять слесарные работы с любыми, самыми мелкими деталями.
Ряд профессионалов рекомендует дополнительно утяжелить верстак всем, что есть под рукой. Несмотря на солидный вес металлической конструкции верстака, потребуется загрузить нижние отделы – полки и ящики верстака наиболее тяжелыми деталями, инструментом и материалами. Это увеличит инертность слесарного верстака и снизит расположение центра тяжести всей металлической конструкции.
Полки и ящики слесарного верстака можно оформить и построить в виде открытых полок, это упростит поиск любых нужных инструментов и материалов. При этом специальные дверцы или шторы в конструкции металлического верстака не используются.
В качестве альтернативного решения можно предложить закрепить опорные поверхности металлических стоек верстака на бетонном основании с помощью четырех анкерных болтов, заделанных в пол гаража.
Заключение
Пускай не вводит никого в заблуждение готовая конструкция слесарного верстака из металла. Очень часто энтузиасты находят немало новых замечательных идей по усовершенствованию конструкции слесарного металлического стола и с удовольствием их внедряют. По-настоящему универсальной и удобной конструкция слесарного верстака становится после четырех — пяти переделок. В таких вариантах появляются специальные места креплений для настольных станков, сварочного, слесарного и паяльного оборудования, систем вытяжки газов.
- Как правильно выбрать дрель для дома
- Как выбрать электролобзик
- Какой перфоратор выбрать для дома
- Выбираем электрические ножницы правильно
Верстак в гараж (144 фото)
1Верстак Woker WB 1500.025
2
Верстак в гараж
3
Верстак Практик Garage Set
4
Верстак Практик Profi wt140. wd5/f1.011
5
Верстак слесарный Profi wt180.wd1/WD2.021 60337
6
Верстак wth 160.ws1/f2.021 (№608)
7
Деревянный верстак в гараж своими руками
8
Верстаки и стеллажи для гаража
9
Практик верстак Garage Set 2
10
Верстак Практик Garage Set
11
Верстак в гараж
12
Металлическая мебель в офис Промет
13
Верстаки и стеллажи для гаража
14
Верстак Expert w160.ws1/WS6.011
15
Столярная мастерская верстак
16
Стол верстак в гараж
17
Верстак Profi (№201) wt120.wd1/f1.000
18
Обустройство рабочего места в гараже
19
Столешница на верстак в гараже
20
Кто как обустроил верстак России
21
Покраска гаражного верстака
22
Верстак NORGAU 101009001 1500×750 мм
23
Верстак к стене
24
Функциональный стол для гаража
25
Рабочий стол в гараже
26
Верстак в гараж
27
Слесарная мастерская в гараже
28
Верстак в гараж
29
Верстак wt160.
30
Верстак wt160.wd1/WD5.021
31
Верстак слесарный Garage Set 2
32
Инструменты в гараже
33
Верстак Woker WB 1500.024
34
Shop Design Garage man Cave
35
Полки в столярную мастерскую
36
Мой гараж мастерская
37
Столярная мастерская в стиле лофт
38
Оборудование для мастерской
39
КПОЛКИ. Верстак в гараже
40
Верстак из паллет
41
Верстак в гараж рисунок
42
Крутой стол в гараж
43
Кто как обустроил верстак России
44
Верстак Garage Set 1, 1500x500x1000
45
Верстак с тумбой 1200x685x850 Gigant Вт g-Вт-1.2
46
Верстак в кладовке
47
Верстак диком вс-100-02
48
Whalen Industrial Metal and Wood workbench
49
Верстак в мастерскую
50
Верстак слесарный СД 370104
51
Оборудование для автомастерской
52
Обустройство верстака в гараже
53
Верстак для домашней мастерской
54
Верстак для инструментов ВТК-115
55
Оборудование для гаража
56
Обустройство столярной мастерской
57
Оборудование столярной мастерской
58
Верстак верстакофф proffi-216 д5 д5 э
59
Верстак Практик Master m100. mf1
60
Верстаки и стеллажи для гаража
61
Верстак Практик Expert wth260.ws1/f2.010
62
Keter стол верстак
63
Верстак во всю стену в гараже
64
Интерьер гаража внутри
65
Верстак 5 s Бережливое
66
Верстак 3-p-Mini-masterskaya
67
Шкаф для инструментов в мастерскую
68
Верстак Smart 1280.1-1.s1.0.d2
69
70
Верстак в мастерскую
71
Верстак-мастерская в гараже
72
Верстак для домашней мастерской 3м
73
Верстак из подручных средств
74
Верстак Дани Крастера
75
Верстаки и стеллажи для гаража
76
Слесарный верстак в гараж
77
Верстак и полки в гараже
78
Верстак воркбенч
79
Полки в гараже
80
Слесарный верстак 2250
81
Расположение инструментов на верстаке
82
Столярная мастерская в гараже
83
Универсальный компактный верстак в гараже
84
Мастерская в гараже
85
КПОЛКИ. Верстак в гараже
86
Угловой стол в гараж
87
Верстаки для мастерской Craftsman
88
Лофт верстак для гаража
89
Мастерская в квартире
90
Обустройство столярной мастерской
91
Верстак с инструментами в гараже
92
Обустройства гаража под мастерскую
93
Верстак слесарный св-1т.03.00
94
Верстак в квартире
95
Верстак proffi-e 112 д5
96
КПОЛКИ. Верстак в гараже
97
Верстак для гаража drive2
98
Универсальный верстак для мастерской своими руками
99
Мастерская на даче
100
Tool Bench верстак
101
Практик верстак Garage №113
102
Рабочее место в мастерской
103
Планировка гаража с мастерской
104
Освещение верстака в гараже
105
Благоустройство мастерской
106
Подсветка верстака в гараже
107
Tool Bench верстак
108
Необычный верстак в гараж
109
Рабочая мебель для мастерской
110
Откидной верстак в гараж
111
Мастерская в подвале
112
Стол верстак в гараж
113
Слесарный стол верстак Ferrum
114
Столярная мастерская Катэя
115
Верстак (типа а146. 01)
116
Верстак Практик wt160.wd5/f1.000
117
Верстак на стену в гараж
118
Верстак слесарный лофт
119
Система для гаража
120
Столярная мастерская в гараже планировка
121
Стол радиолюбителя
122
Мастерская в гараже
123
Планировка гаража с мастерской
124
Мастерская в подвале
125
За астолье на верстаке
126
Сдвижные стеллажи в гараж
127
Верстак workbench
128
Интерьер домашней мастерской
129
Оборудование мастерской в гараже
130
Оборудование для гаража
131
Верстак Wurth
132
DIY мастерская
133
Оборудование гаража эконом панелями
134
Компактный верстак для гаража
135
Выдвижной уличный верстак в гараже
136
Верстак ШП-17
137
Миниатюрный верстак
138
Верстак слесарный металлический для гаража
139
Угловой верстак в гараже
140
DIY столярка
141
Стеллаж для столярной мастерской
142
Ящик для инструментов 5 Drawer Tool Chest System
143
144
чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
Верстак является одним из наиболее важных и необходимых устройств в гараже. На рынке есть множество их разновидностей, но можно собрать конструкцию самостоятельно своими руками. В качестве основы для неё чаще всего используется металл, который отличается надёжностью и долговечностью.
Чертежи и размеры
Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.
Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.
Материалы и инструменты
Для того чтобы собрать верстак в гараж своими руками, потребуются такие инструменты, как:
- сварочный аппарат с электродами;
- уровень;
- шуруповёрт;
- дрель;
- болгарка, оборудованная шлифовальным диском и кругом для резки металла;
- рулетка;
- электрический лобзик, предназначенный для раскроя фанерных листов.
Следует также использовать защитные приспособления и спецодежду. Для выполнения процедуры потребуются следующие материалы:
- квадратная труба 6Х4 см, длиной в 24 м и толщиной в 2 мм;
- полоска стали шириной в 4 мм, длиной в 8 м, толщиной 4 мм;
- лист стали для держателей ящиков толщиной в 2 мм;
- фанерный лист толщиной в 1,5 см;
- шурупы;
- анкерные болты;
- уголки 5Х5 см, длиной в 6,4 м и толщиной в 4 мм;
- уголки 4Х4 см, длиной в 6,75 м и толщиной в 4 мм;
- лист стали для столешницы 2,2Х0,75 м, толщиной в 2 мм;
- деревянные доски толщиной в 5 см;
- направляющие для ящиков в столе;
- саморезы по металлу;
- краска по металлу и дереву.
Инструкция по изготовлению
Верстак, который будет сконструирован из указанных материалов, обладает длиной в 2,2 м и шириной в 75 см. Такие внушительные габариты позволят расположить в углах стола тиски, наждак и прочий инструментарий.
Сборка основы
Конструирование каркаса верстака проводят по следующему алгоритму:
- Раскраивают материал на составные частицы. Профильная труба необходима для того, чтобы сформировать основу. Уголок из стали требуется для создания ребёр, придающих механизму прочности. Его разделяют на несколько частей, после чего на нём собирается силовая основа. Она пригодится в изготовлении окантовки для столешницы. На неё впоследствии сверху поместят доски. Для того чтобы сконструировать направляющие, на которых будут зафиксированы боковые панели, требуется использовать стальную полоску. Она пригодится в качестве основы кронштейнов, которыми скрепятся фанера и коробки. Ящики стола выполняются из фанерных листов.
- После этого переходят к свариванию силовой основы устройства. Процедура начинается с соединения частей столешницы — двух труб по 220 см и двух по 75 см. Каркас требуется сварить таким образом, чтобы сверху на него поместить ещё одну основу, которая бы состояла из уголков. Внутрь неё укладываются доски от столешницы. Для того чтобы провести армирование столешницы, необходимо наварить ещё ряд труб из стали через каждые 40 см. Они нужны для выполнения функций рёбер прочности.
- Следующим этапом в сборке верстака является приваривание по его краям четырёх боковых ножек. Длина каждой из них составляет 90 см. Для того чтобы конструкция стала более крепкой, необходимо приварить силовые промежутки между ножками устройства.
- После этого базовую основу следует считать законченноц и переходят к свариванию конструкции для коробок. В этом случае используют трубы из стали, на основе которых делают каркасы квадратной формы. Их необходимо приварить к столешнице с обеих боков стола. За счёт наличия продольных рёбер прочности происходит их укрепление.
- Затем начинают изготавливать основу для столешницы. Для этого потребуются четыре уголка из стали. Длина двух из них составляет 220 см, а длина двух остальных – 75 см. Необходимо так сварить эту конструкцию, чтобы внутри неё размещались деревянные доски.
- Каркас на основе уголка помещается на основу из труб, после чего приваривается. В результате должна получиться столешница усиленного типа. Высота её составляет 8 см, а внутри устройства находятся рёбра жёсткости.
- Заключительный этап в конструировании верстака из металла состоит в сваривании панельной обрешётки, на которую закрепится инструмент. В этом случае требуется один уголок из металла, длина которого составляет 220 см, и ещё четыре уголка с длиной в 95 см. Два из этих элементов фиксируются на боковых частях конструкции, а ещё два располагаются в центре. Они необходимы для общего укрепления устройства. Панель для инструментов фиксируется к столешнице путём приваривания.
- Основа, выполненная из труб и уголков, полностью готова. Эту конструкцию необходимо усилить. К боковым частям стола привариваются кронштейны, нарезаемые из полосы стали. Количество этих деталей равняется 24.
- В центральной части всех кронштейнов необходимо просверлить по одному сквозному отверстию. Они нужны для того, чтобы прикрепить задние и боковые стенки фанерного стола к металлической основе верстака.
Сборка ящиков для стола
Данный процесс состоит из следующих этапов:
- Фанерный лист необходимо нарезать на заготовки, которые соединяются между собой с использованием шурупов. Количество изготовленных коробок должно варьировать в зависимости от того, какие именно инструменты планируется хранить внутри них. Для мелких деталей потребуется около трёх ящиков, тогда как для хранения запчастей крупных габаритов хватит и двух ящиков. Их допускается расположить как по обеим сторонам стола, так и сконструировать выдвижные конструкции на одной стороне, а с другого бока разместить обычные полки открытого типа.
- По завершении сборки шуфлядок необходимо между боковыми частями отделов приварить металлические полосы для коробок, оборудованные специальными отверстиями. С внутренней стороны к этим дырочкам будут фиксироваться салазки для направляющих коробок.
- Следом за этим в основу столешницы начинают укладывать доски. Толщина их должна составлять 50 мм. Деревянный материал требуется раскроить на различные заготовки необходимой длины. Если в наличии имеются длинные доски, то потребуются три заготовки длиной в 219 см и шириной в 24,5 см. Если есть только короткие доски, делают такие заготовки, которые можно расположить поперёк стола. С этой целью древесину шириной в 20,5 см измельчают на десять заготовок, длина которых составляет 74 см.
Завершающие работы
После сборки ящиков выполняют следующие шаги:
- Перед тем как древесина будет размещена внутри основы стола, её необходимо тщательно обработать антисептическим препаратом. Это позволит защитить заготовки от порчи жуками и другими вредными насекомыми, а также от гниения.
- Важным этапом в конструировании верстака является покраска всех металлических элементов. Данная процедура применяется для того, чтобы предохранить устройство от повреждения ржавчиной. Предпочтительнее использовать антикоррозийную атмосферостойкую разновидность покрытия. Особенное внимание необходимо уделить сварочным швам.
- Если на поверхности механизма имеются неровности и капли металла, их нужно основательно зачистить, прежде чем переходить к покраске. С этой целью применяют угловую шлифовальную машинку, снабжённую диском для обработки металла.
- Устройству дают время на то, чтобы высохла краска, после на столешницу начинают укладывать доски. Не следует слишком сильно прижимать их друг к другу внутри основы. Причиной этого является способность дерева усыхать и расширяться после смены влажности и температурных условий. Между заготовками необходимо сохранить зазор шириной в несколько миллиметров.
- Поверхность досок предварительно зашлифовывают. Это поможет уложить лист из металла поверх дерева. Вдоль всего периметра стола необходимо зафиксировать доски на каркасе с использованием саморезов.
- После этого начинают крепить верхний лист из стали. Допускается приварить его к столешнице, но внутри устройства расположены деревянные заготовки, и есть риск того, что они воспламенятся от искры. Поэтому в целях безопасности лист крепится к деревянным доскам при помощи скрытых саморезов.
- Перед этим необходимо обработать металлические поверхности средством для преобразования ржавчины. Такой укрывной материал внешне напоминает лакокрасочное прозрачное покрытие. Оно имеет способность быстро восстанавливаться и предотвращает развитие коррозии.
- Стальную столешницу можно покрасить той же самой, которая использовалась для покраски каркаса. Это улучшит эстетический вид устройства, но через какое-то время краска начнёт царапаться.
- На направляющие устанавливают собранные ящики, после чего фанерный лист прикрепляют к боковинкам, силовому щиту и полкам. После этого фанеру следует покрыть специальным защитным составом.
- Затем необходимо правильно оформить силовой щит. К нему можно прикрепить саморезы или крючки для каких-либо вещей. Для удобства работы за верстаком к нему можно присоединить настольную лампу с изгибающейся стойкой.
- На верстак устанавливают тиски. Это тяжёлый инструмент, ввиду чего не рекомендуется прикреплять его непосредственно к столешнице. Вместо этого следует расположить прокладку из металла толщиной в 10 мм между стальным листом и тисками. В ней необходимо проделать сквозные отверстия. Дырки просверливают в тех же местах на столешнице, после чего скрепляют конструкцию при помощи анкерных болтов.
Примеры обустройства
Существует много вариантов размещения самодельных верстаков в гараже. Наиболее удачные из них представлены на картинках.
Установить верстак в гараже нужно так, чтобы он в любом положении не мешал автомобилю. Также он не должен затруднять проход по помещению и перемещение объёмных запчастей. Желательно разместить конструкцию в каком-либо отдалённом углу.
Собрать верстак самостоятельно довольно просто. Процесс занимает немного времени и позволяет сэкономить деньги на покупку готового устройства.
- Автор: Андрей
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!

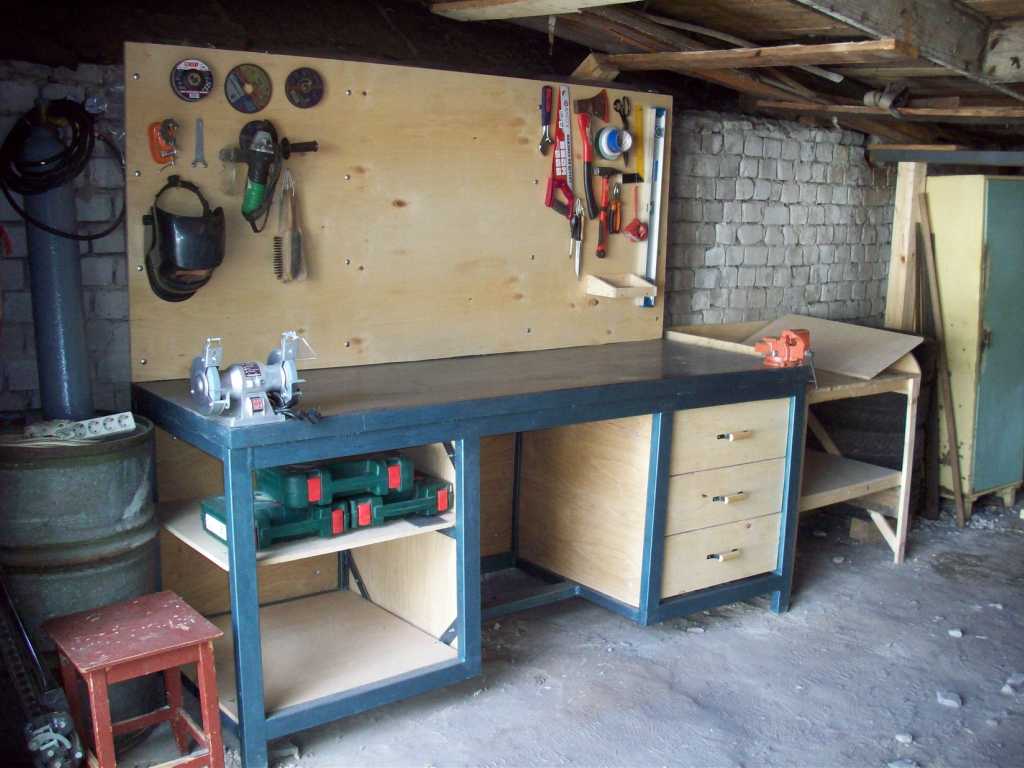

Верстак в гараже своими руками варианты фото
Занялся обустройством гаража и вот стал вопрос о изготовлении верстака для роботы. При поиске на просторах интернета наткнулся на очень интересную идею верстака для гаража.
Думаю многим будет интересна данная идею, и может кто-то захочет и себе))
Синим обозначены металлические части, желтым — деревянные.
Столешница будет изготовлена из доски толщиной 50мм, опоясанной уголком 50х50х4 и накрыта листом металла 2мм. Каркас верстака будет сварен из профильной трубы 60х40х2. Из уголка 40х40х4 будут сварены ребра жесткости. Полки и боковые панели будут сделаны из досок толщиной 30мм. Из полосы 40х4 будут сделаны направляющие для крепления боковых панелей. Ящики будут сварены из металла 2мм и установлены на мощные салазки
Основные материаллы: (Приблизительные данные)
1. Уголок 50х50х4 6,4 метра
2. Квадрат 60х40х2 24 метра
3. Уголок 40х40х4 6,75 метра
4. Полоса 40х4 8 метров
Всего получается, что скелет верстака будет состоять из 45 сваренных деталей.
Какой высоты сделать верстак в гараже – основной вопрос, который волнует каждого владельца, имеющего творческую жилку. Гараж – святая обитель мужчины, в которой он не только ставит автомобиль, но и использует ее в качестве мастерской. Высота верстака в гараже должна быть удобной, так как за ним приходится проводить много времени, занимаясь столярными и слесарными работами.
Из чего состоит конструкция
Гаражный верстак представляет собой прочную и устойчивую поверхность для работ. Он бывает следующих типов:
Навесной является оптимальным решением для изготовления небольших деталей. Он занимает мало места, и его можно убирать с помощью подъемного механизма, освобождая пространство. Складной вариант является универсальным, его можно использовать как в гараже, так и брать с собой для работы в другом месте.
Стационарный верстак представляет собой стол с усиленной рамой нижней опоры. Данное устройство является незаменимым помощником во время ремонта или изготовления деталей, а также различных изделий.
Поскольку во время работ требуется множество инструментов и материалов, то рабочее место оборудуют ящиками, полками, навесными креплениями.
Все должно располагаться в зоне доступа. Тогда во время работы в гараже инструменты всегда будут под рукой.
Простейшая конструкция верстака включает следующие элементы:
- Литая или прессованная столешница. В основном она делается из дерева твердых пород или листового железа, чтобы выдерживать ударную нагрузку.
- Усиленная рама с боковыми опорами или ножками. Прочное основание требуется для работы с изделиями больших габаритов, обеспечивая устойчивость конструкции.
- Тумба под инструменты и материалы, разделенная на секции полками или ящиками. Если верстак удлиненный, то встраивают две тумбы для размещения расходных материалов.
- В верстаках для работы по дереву делают дополнительную поверхность под столешницей для размещения крупногабаритных инструментов. В некоторых моделях между нижней полкой и столешницей по углам встраиваются подъемные механизмы для регулировки высоты. Это удобно для столярных работ.
- Задний экран (перфорированное железо или фанера). К нему крепят дополнительное освещение, инструменты, которые должны быть под рукой.
Гаражные верстаки делятся на три типа.
Столярный – делается на основе металлического или утяжеленного деревянного каркаса. Столешницу изготавливают из досок не менее 50 мм или брусков, скрепленных фанерой. Он предназначен для работ по дереву или другому материалу, не повреждающему поверхность. Обычно используют для изготовления мебели или предметов декора.
Ввиду того, что мебель имеет большие габариты, верстак делается от 1 до 2 метров в длину. Рабочая область предполагает использование множества креплений и упоров. В основном такие модели снабжены транспортерами для перемещения, что удобно, когда нужно больше рабочего пространства.
Слесарный – рама и поверхность изготавливаются из железа. Верстак удобен для пользователей, которые часто работают с металлическими изделиями. Его поверхность устойчива к ударам и повреждению металлической стружкой.
Минимальный размер составляет 70х60 см, что позволяет разместить его в маленьком помещении. Из-за небольших габаритов имеет мало места под размещение инструментов, поэтому требуются дополнительные стеновые полки и крепежи под инвентарь.
Универсальный – удобный вариант для тех, кто занимается разными видами работ в гараже. По устойчивости к повреждениям он равен слесарному верстаку, поскольку имеет устойчивую к повреждениям поверхность. Габариты столешницы позволяют размещать крепления для столярных работ, слесарное оборудование.
Рама делается усиленной. При изготовлении универсального станка следует учесть, что для слесарных и столярных работ требуется разная высота. Подъемные механизмы встраиваются в ножки конструкции или в столешницу.
Расчет высоты
Оптимальная высота верстака в гараже рассчитывается исходя из роста человека и основного направления работ. При стационарных параметрах высоты для удобства использования изготавливают подножки в виде деревянной обрешетки.
При расчете чертежей следует учитывать толщину столешницы, расстояния для креплений сваркой, длину перекатных опор, высоту оборудования. Без учета этих моментов расстояние до столешницы от пола увеличивается на 3–4 см.
Для изготовления столярного верстака оптимальный размер высоты для работы подбирают по формуле:
Рост минус 90 см (интервал нагрузки на скелет в положении стоя) = оптимальная высота.
Параметры подсчетов приведены ниже в таблице.
Рост, см | Стандартный интервал 100 % нагрузки в положении стоя, см | Высота слесарного верстака, см |
165 | 90 | 75 |
170 | 90 | 80 |
175 | 90 | 85 |
180 | 90 | 90 |
185 | 90 | 95 |
190 | 90 | 100 |
195 | 90 | 105 |
200 | 90 | 110 |
В магазинах представлен большой выбор верстаков, у которых стандартный размер составляет 80–90 см и рассчитан на рост 170–180 см. Для высоких людей предлагаются модели без тумб, которые регулируются по высоте от 80 до 110 см. Для людей ниже 170 см в продаже предусмотрены подставки для ног 5–15 см.
Для проверки высоты следует стать боком к изделию, опустить на поверхность ладонь. Если рука не сгибается, не напрягается, значит, расстояние подобрано правильно.
Можно проверить другим способом. Встать лицом к верстаку, положить на него ладони. Если руки не сгибаются, в плечах и спине не чувствуется напряжение, то расчеты верны.
Слесарный станок предполагает использование тисков. Расчет высоты стола для работы с тисками производится по формуле:
Рост минус длина головы от макушки до подбородка, минус длина руки от локтя до кончика пальцев, минус высота тисков = оптимальная высота.
Полученные данные приведены в таблице ниже.
Рост, см | Длина головы (до подбородка), см | Длина руки (от локтевого сгиба до кончиков пальцев), см | Высота слесарного верстака, см (с тисками 14 см) | Высота слесарного верстака, см (с тисками 18 см) | Высота слесарного верстака, см (с тисками 22 см) | Высота слесарного верстака, см (с тисками 31 см) |
165 | 22 | 42 | 87 | 83 | 79 | 70 |
170 | 22 | 43 | 91 | 87 | 83 | 74 |
175 | 23 | 44 | 94 | 90 | 86 | 77 |
180 | 23 | 45 | 98 | 94 | 90 | 81 |
185 | 23 | 46 | 102 | 98 | 94 | 85 |
190 | 24 | 47 | 105 | 101 | 97 | 88 |
195 | 24 | 48 | 109 | 105 | 101 | 92 |
Чтобы проверить правильность выбора высоты, следует встать лицом к установленным тискам. Затем нужно согнуть преобладающую руку в локте и поставить на центр устройства. Пальцы должны касаться подбородка, спину при этом держат ровно.
Если мастер выполняет работу преимущественно сидя, то оптимальный расчет высоты делается по формуле:
Рост минус 110 (стандартный интервал нагрузки сидя) = высота слесарного верстака.
Выбор места расположения
Прежде чем делать чертеж верстака, следует определиться с местом расположения. Желательно, чтобы он был расположен слева или прямо от источника света. Если в ближайшей зоне доступа нет розетки электропитания, ее проводят дополнительно. Причем следует учесть, что электроприборы требуют большой мощности.
Если в гараже нет источника естественного освещения, то следует предусмотреть дополнительное освещение столешницы.
Обычно лампу крепят к стеновой панели или ставят сбоку. Вокруг стола должно остаться место под перемещение во время работ. Расстояние составляет от 40 до 60 см.
Подготовка к конструированию
Оптимальный размер ширины столешницы равен 60–75 см. Длина подбирается из расчета свободного пространства. Минимальная составляет 70 см, максимальная – 2,5 метра. Края стандартной столешницы делают на 0,5–1 см шире основания.
Из материалов потребуются:
- Доски толщиной 5–6 см.
- Листовое железо для столешницы.
- Фанера для стенок, ящика, стенового щита.
- Стальные полосы по 0,4 см. Из них делают направляющие и кронштейны.
- Металлические углы размером 40х40х3 мм. Они нужны для силового каркаса, ограничителей столешницы, задней стенки.
- Трубы четырехгранные сечением 50х50х3 мм, предназначенные для каркаса.
- Анкерные болты, шурупы, саморезы.
- Лак, краска, раствор антисептика.
Из инструментов потребуется следующее:
- сварка, электроды;
- рулетка, уровень;
- дрель, шуруповерт;
- электролобзик;
- болгарка;
- диски (по металлу и для шлифовки).
Детали раскраивают согласно размерам чертежа, где стандартная высота верстака в гараже должна быть обязательно учтена. Далее нарезают металлические элементы. Верстак можно сделать со встроенными домкратами, винтовыми или гаечными, для изменения высоты.
Стандартные параметры для роста 185 см:
- полная высота верстака – 95 см;
- толщина столешницы – 6+2 (изменение расстояния при сварке) см;
- высота каркаса – 87 см;
- длина столешницы – 220 см;
- ширина 60–75 см;
- ширина под боковые тумбы – не более 75 см с каждой стороны.
Этапы работы
Последовательность изготовления верстака для гаража выглядит следующим образом:
- Сборка каркаса. Сварочные работы производят с учетом того, что сверху будет привариваться стяжка уголков для досок. В первую очередь соединяют продольные и боковые четырехгранные трубы. По центру с равным интервалом приваривают поперечные трубы для усиления конструкции.
- К каркасу крепят 4 четырехгранные ножки высотой 87 см, укрепляя угол жесткости угловыми перемычками.
- Из труб сваривают скелет под ящики по принципу квадрата. Для устойчивости соединяют угловыми и прямыми перемычками в местах стыка. По бокам приваривают прямые перемычки с просверленными местами для креплений ящиков или полок.
- Собирают и приваривают верхний каркас из уголков для фиксации досок столешницы. По всему периметру просверливают дырки для соединения досок с каркасом.
- Из уголков к задней стенке столешницы приваривают уголок, равный ширине стола. С ним соединяют 4 вертикальных уголка. В уголках просверливают отверстия под установку стенового щита.
- По периметру стола приваривают кронштейны из стальных полос для крепления стенок из фанеры. В них делают отверстия.
- Дерево обрабатывают раствором антисептика. Также необходимо сделать обработку металла, чтобы не началась коррозия из-за перепадов температуры и попадания влаги.
- Укладывают доски, оставляя по нескольку миллиметров зазора между деревом и металлическим краем. Затем крепят к каркасу саморезами. Поверхность шлифуют. Обработанный от коррозии лист железа прикрепляют к столешнице с помощью шурупов.
- Собирают ящики. Прикручивают к ним направляющие салазки.
- Скручивают фанерный каркас стола.
- Устанавливают ящики, полки.
- Крепят задний стеновой щит.
Подобный вариант стола рассчитан на нагрузку не менее 200 кг. На нем будет удобно работать с любыми материалами.
Размер поверхности позволяет установить как слесарные, так и столярные приспособления.
При изготовлении верстака нужно соблюдать следующие правила:
- Готовый вариант должен отвечать требованиям устойчивости. Если верстак раскачивается, сдвигается при малой нагрузке, то требуется дополнительное усиление конструкции или выравнивание пола под конструкцией.
- В зоне проведения работ не должно быть элементов, мешающих передвижению в целях безопасности.
- Конструкцию отшлифовывают, чтобы придать ей должный вид, а также в целях избавления от острых, режущих краев.
- Рабочее место своевременно очищается от стружек, масла и других смазочных материалов.
При подборе высоты верстака в гараже стоит заранее продумать, какой вид работ будет основным. Если стол предназначен больше для слесарных работ, то стоит предусмотреть наличие подъемного механизма или сделать подставку для ног. Чем лучше оборудовать рабочее пространство, тем больше шансов не оказаться с больной спиной к концу дня.
Верстак является одним из наиболее важных и необходимых устройств в гараже. На рынке есть множество их разновидностей, но можно собрать конструкцию самостоятельно своими руками. В качестве основы для неё чаще всего используется металл, который отличается надёжностью и долговечностью.
Чертежи и размеры
Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.
Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.
Материалы и инструменты
Для того чтобы собрать верстак в гараж своими руками, потребуются такие инструменты, как:
- сварочный аппарат с электродами;
- уровень;
- шуруповёрт;
- дрель;
- болгарка, оборудованная шлифовальным диском и кругом для резки металла;
- рулетка;
- электрический лобзик, предназначенный для раскроя фанерных листов.
Следует также использовать защитные приспособления и спецодежду. Для выполнения процедуры потребуются следующие материалы:
- квадратная труба 6Х4 см, длиной в 24 м и толщиной в 2 мм;
- полоска стали шириной в 4 мм, длиной в 8 м, толщиной 4 мм;
- лист стали для держателей ящиков толщиной в 2 мм;
- фанерный лист толщиной в 1,5 см;
- шурупы;
- анкерные болты;
- уголки 5Х5 см, длиной в 6,4 м и толщиной в 4 мм;
- уголки 4Х4 см, длиной в 6,75 м и толщиной в 4 мм;
- лист стали для столешницы 2,2Х0,75 м, толщиной в 2 мм;
- деревянные доски толщиной в 5 см;
- направляющие для ящиков в столе;
- саморезы по металлу;
- краска по металлу и дереву.
Инструкция по изготовлению

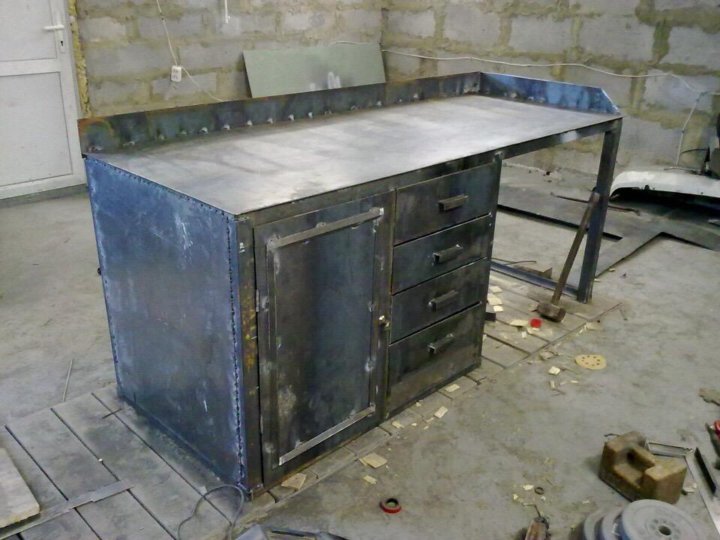

Верстак, который будет сконструирован из указанных материалов, обладает длиной в 2,2 м и шириной в 75 см. Такие внушительные габариты позволят расположить в углах стола тиски, наждак и прочий инструментарий.
Сборка основы
Конструирование каркаса верстака проводят по следующему алгоритму:
- Раскраивают материал на составные частицы. Профильная труба необходима для того, чтобы сформировать основу. Уголок из стали требуется для создания ребёр, придающих механизму прочности. Его разделяют на несколько частей, после чего на нём собирается силовая основа. Она пригодится в изготовлении окантовки для столешницы. На неё впоследствии сверху поместят доски. Для того чтобы сконструировать направляющие, на которых будут зафиксированы боковые панели, требуется использовать стальную полоску. Она пригодится в качестве основы кронштейнов, которыми скрепятся фанера и коробки. Ящики стола выполняются из фанерных листов.
- После этого переходят к свариванию силовой основы устройства. Процедура начинается с соединения частей столешницы — двух труб по 220 см и двух по 75 см. Каркас требуется сварить таким образом, чтобы сверху на него поместить ещё одну основу, которая бы состояла из уголков. Внутрь неё укладываются доски от столешницы. Для того чтобы провести армирование столешницы, необходимо наварить ещё ряд труб из стали через каждые 40 см. Они нужны для выполнения функций рёбер прочности.
- Следующим этапом в сборке верстака является приваривание по его краям четырёх боковых ножек. Длина каждой из них составляет 90 см. Для того чтобы конструкция стала более крепкой, необходимо приварить силовые промежутки между ножками устройства.
- После этого базовую основу следует считать законченноц и переходят к свариванию конструкции для коробок. В этом случае используют трубы из стали, на основе которых делают каркасы квадратной формы. Их необходимо приварить к столешнице с обеих боков стола. За счёт наличия продольных рёбер прочности происходит их укрепление.
- Затем начинают изготавливать основу для столешницы. Для этого потребуются четыре уголка из стали. Длина двух из них составляет 220 см, а длина двух остальных – 75 см. Необходимо так сварить эту конструкцию, чтобы внутри неё размещались деревянные доски.
- Каркас на основе уголка помещается на основу из труб, после чего приваривается. В результате должна получиться столешница усиленного типа. Высота её составляет 8 см, а внутри устройства находятся рёбра жёсткости.
- Заключительный этап в конструировании верстака из металла состоит в сваривании панельной обрешётки, на которую закрепится инструмент. В этом случае требуется один уголок из металла, длина которого составляет 220 см, и ещё четыре уголка с длиной в 95 см. Два из этих элементов фиксируются на боковых частях конструкции, а ещё два располагаются в центре. Они необходимы для общего укрепления устройства. Панель для инструментов фиксируется к столешнице путём приваривания.
- Основа, выполненная из труб и уголков, полностью готова. Эту конструкцию необходимо усилить. К боковым частям стола привариваются кронштейны, нарезаемые из полосы стали. Количество этих деталей равняется 24.
- В центральной части всех кронштейнов необходимо просверлить по одному сквозному отверстию. Они нужны для того, чтобы прикрепить задние и боковые стенки фанерного стола к металлической основе верстака.
Сборка ящиков для стола
Данный процесс состоит из следующих этапов:
- Фанерный лист необходимо нарезать на заготовки, которые соединяются между собой с использованием шурупов. Количество изготовленных коробок должно варьировать в зависимости от того, какие именно инструменты планируется хранить внутри них. Для мелких деталей потребуется около трёх ящиков, тогда как для хранения запчастей крупных габаритов хватит и двух ящиков. Их допускается расположить как по обеим сторонам стола, так и сконструировать выдвижные конструкции на одной стороне, а с другого бока разместить обычные полки открытого типа.
- По завершении сборки шуфлядок необходимо между боковыми частями отделов приварить металлические полосы для коробок, оборудованные специальными отверстиями. С внутренней стороны к этим дырочкам будут фиксироваться салазки для направляющих коробок.
- Следом за этим в основу столешницы начинают укладывать доски. Толщина их должна составлять 50 мм. Деревянный материал требуется раскроить на различные заготовки необходимой длины. Если в наличии имеются длинные доски, то потребуются три заготовки длиной в 219 см и шириной в 24,5 см. Если есть только короткие доски, делают такие заготовки, которые можно расположить поперёк стола. С этой целью древесину шириной в 20,5 см измельчают на десять заготовок, длина которых составляет 74 см.
Завершающие работы
После сборки ящиков выполняют следующие шаги:
- Перед тем как древесина будет размещена внутри основы стола, её необходимо тщательно обработать антисептическим препаратом. Это позволит защитить заготовки от порчи жуками и другими вредными насекомыми, а также от гниения.
- Важным этапом в конструировании верстака является покраска всех металлических элементов. Данная процедура применяется для того, чтобы предохранить устройство от повреждения ржавчиной. Предпочтительнее использовать антикоррозийную атмосферостойкую разновидность покрытия. Особенное внимание необходимо уделить сварочным швам.
- Если на поверхности механизма имеются неровности и капли металла, их нужно основательно зачистить, прежде чем переходить к покраске. С этой целью применяют угловую шлифовальную машинку, снабжённую диском для обработки металла.
- Устройству дают время на то, чтобы высохла краска, после на столешницу начинают укладывать доски. Не следует слишком сильно прижимать их друг к другу внутри основы. Причиной этого является способность дерева усыхать и расширяться после смены влажности и температурных условий. Между заготовками необходимо сохранить зазор шириной в несколько миллиметров.
- Поверхность досок предварительно зашлифовывают. Это поможет уложить лист из металла поверх дерева. Вдоль всего периметра стола необходимо зафиксировать доски на каркасе с использованием саморезов.
- После этого начинают крепить верхний лист из стали. Допускается приварить его к столешнице, но внутри устройства расположены деревянные заготовки, и есть риск того, что они воспламенятся от искры. Поэтому в целях безопасности лист крепится к деревянным доскам при помощи скрытых саморезов.
- Перед этим необходимо обработать металлические поверхности средством для преобразования ржавчины. Такой укрывной материал внешне напоминает лакокрасочное прозрачное покрытие. Оно имеет способность быстро восстанавливаться и предотвращает развитие коррозии.
- Стальную столешницу можно покрасить той же самой, которая использовалась для покраски каркаса. Это улучшит эстетический вид устройства, но через какое-то время краска начнёт царапаться.
- На направляющие устанавливают собранные ящики, после чего фанерный лист прикрепляют к боковинкам, силовому щиту и полкам. После этого фанеру следует покрыть специальным защитным составом.
- Затем необходимо правильно оформить силовой щит. К нему можно прикрепить саморезы или крючки для каких-либо вещей. Для удобства работы за верстаком к нему можно присоединить настольную лампу с изгибающейся стойкой.
- На верстак устанавливают тиски. Это тяжёлый инструмент, ввиду чего не рекомендуется прикреплять его непосредственно к столешнице. Вместо этого следует расположить прокладку из металла толщиной в 10 мм между стальным листом и тисками. В ней необходимо проделать сквозные отверстия. Дырки просверливают в тех же местах на столешнице, после чего скрепляют конструкцию при помощи анкерных болтов.
Примеры обустройства

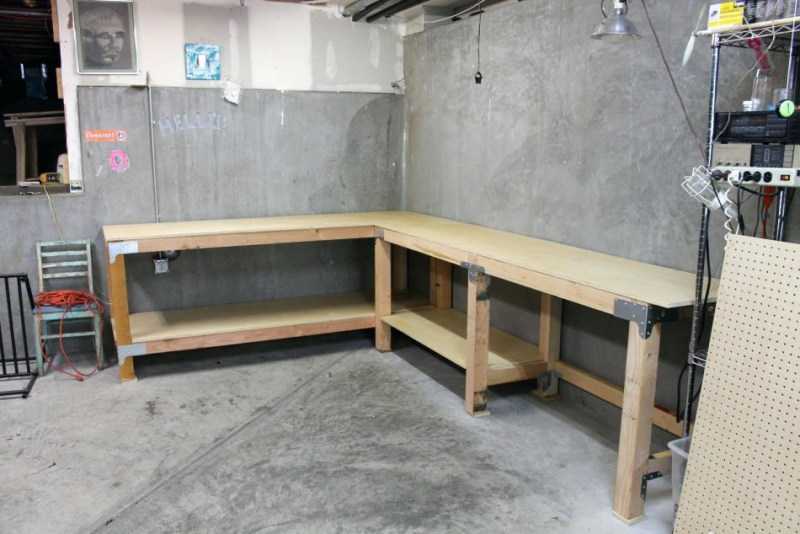

Существует много вариантов размещения самодельных верстаков в гараже. Наиболее удачные из них представлены на картинках.
Установить верстак в гараже нужно так, чтобы он в любом положении не мешал автомобилю. Также он не должен затруднять проход по помещению и перемещение объёмных запчастей. Желательно разместить конструкцию в каком-либо отдалённом углу.
Собрать верстак самостоятельно довольно просто. Процесс занимает немного времени и позволяет сэкономить деньги на покупку готового устройства.
Оптимальная высота верстака в гараже
Основные требования к слесарному верстаку
Сложно представить себе работу мастера по обработке металла без специального рабочего стола. Верстак делает трудовой процесс более производительным, комфортным и безопасным. Прежде, чем мы перейдем к изучению разновидностей слесарных верстаков, необходимо немного затронуть теорию и вспомнить, какими вообще бывают верстаки.
Кроме слесарных, есть еще и столярные верстаки. Они предназначены только лишь для работы с деревом, потому к нашей теме не имеют вообще никакого отношения. Интерес могут вызвать универсальные верстаки. Они получают столешницу из плотной фанеры с обшивкой из стального листа. На такой поверхности можно работать как с металлом, так и с некоторыми деревянными деталями. Часто под универсальным верстаком подразумевают складную конструкцию, которую очень полюбили владельцы небольших гаражей.
Если упростить, то верстак – это рабочий стол, выполненный в соответствии с рядом требований. Слесарный верстак должен быть:
- прочным и надежным, чтобы выдерживать нагрузки, которые предполагает ваша деятельность;
- функциональным и эргономичным. Рабочее место должно отвечать росту мастера и при необходимости быть оборудовано местами хранения;
- устойчивым. На верстаке выполняются достаточно серьёзные работы, часто речь идет о больших нагрузках, при этом требуется высокая степень точности. Именно поэтому рабочее место должно быть неподвижным;
- долговечным. Качественный слесарный верстак прослужит не менее пары десятков лет.
Чтобы отвечать всем перечисленным выше требованиям, верстаки имеют специфическую конструкцию. Каркас выполняется из прочного толстого металла, дополняется мощной столешницей. Лучший вариант – это плита МДФ толщиной до 30 мм с покрытием из толстой оцинкованной стали. Такая конструкция выдержит и высокие нагрузки, и даже удары молотком, перенесёт сварку. Более того, оцинкованная столешница хорошо переносит контакт с бензином, маслом, растворителями и многими другими агрессивными веществами, она проста в уходе, достаточно легко очищается от грязи. Для дополнительной защиты ее покрывают слоем порошковой краски.
Некоторые верстаки получают бортики с трех сторон, которые препятствуют падению мелких предметов с поверхности. В наличии может быть и перфорированный экран, который служит для закрепления массы необходимых инструментов, например, отверток, ножниц, пил, молотков и прочих мелочей, которые при работе должны быть буквально под рукой. Остальные инструменты и документацию можно хранить под столешницей, в специально предназначенных для этого тумбочках, ящиках, выдвижных полках. Конструкция этой нижней части верстака может сильно отличаться – выбор строится на собственных требованиях и специфике инструментов, которые необходимо хранить. Как правило, секции для хранения делают достаточно прочными – они способны выдерживать до 35 кг. Если необходимо будет хранить документацию, обратите внимание, чтобы одна из секций закрывалась на замок.
Если габариты и конфигурация – это вопрос личных предпочтений, то качество верстака – это общее требование всех мастеров.
Как сделать выдвижной ящик столярного верстака из фанеры
Напилите заготовки корпуса ящика из 10-миллиметровой фанеры, а для днища возьмите лист толщиной 5 мм.
Схема раскроя деталей для двух фанерных ящиков: 1 – передняя панель; 2 – задний вкладыш; 3 – боковая стенка; 4 – передний вкладыш.
Обработайте заготовки шлифовальной машиной.
Сделайте пазы под фанерное дно в боковых стенках, заднем и переднем вкладышем. Зачистите заусенцы наждачной бумагой.
Склейте и скрутите шурупами детали передней и задней стенок.
Нанесите клей на стыки и в паз.
Соберите конструкцию, использую уголки и струбцины.
Скрепите детали шурупами, высверливая направляющие отверстия.
Соберите своими руками второй фанерный ящик.
Установите на задней стенке столярного верстака панель, предназначенную для увеличения жесткости конструкции и для размещения ручного инструмента.
Покройте отделочным составом ящики и обрезанные торцы древесно-стружечных плит.
Подведите к изготовленному своими руками верстаку электропитание и займитесь наполнением контейнеров инструментами.
Для каких видов работ предназначен верстак?
Функциональность верстака зависит от его оснащенности. Для производств и мастерских часто нужны приспособления, которые позволяют справиться с широким спектром задач, а в гараже можно обойтись верстаком, предназначенным только для конкретных функций.
Вот основные функции, для которых предназначен верстак:
- разметка;
- гибка и резка;
- сверловка;
- нарезка резьбы;
- гравировка;
- рассечение;
- клепка;
- полировка, притирка и доводка.
Естественно, чтобы качественно произвести ту или иную операцию, кроме верстка понадобится еще и специфический инструмент. Верстак – это лишь прочная рабочая поверхность и способ организовать хранение многочисленных приспособлений.
Набор слесарных инструментов будет зависеть от задач, которые выполняет мастер, но в 99,9% случаев рабочее место не обходится без слесарных тисков. Этот инструмент крепится на столешнице верстака и предназначается для фиксации различных заготовок и деталей, чтобы с ними можно было удобно работать. Тиски изготавливаются из стали или чугуна, пластины, как правило, делают из стали. В работе слесаря применяются разные виды тисков, но наибольшей популярностью пока пользуются параллельные тиски.
Размер слесарного верстака
В зависимости от размера и количества рабочих мест слесарные верстаки бывают:
- одноместные, шириной 70-80 см и длиной 1,2-1,5 м. Хорошо подходят для гаража и небольшого производства, используются даже во многих крупных цехах, так как позволяют организовать полностью изолированные рабочие места, чтобы рабочий процесс одного мастера не влиял на деятельность другого;
- многоместные, шириной до 80 см и длиной до 3,5 м. Удобно ставить в больших цехах для более продуманной организации пространства. Минус заключается в том, что если мастера делают работу разного рода, то они могут сильно мешать друг другу. Например, если один мастер за своей частью верстака что-то пилит, то это может влиять на другого мастера, который в этот момент проводит работы по разметке. Потому даже на крупных производствах часто отказываются от идеи многоместных станков.
Слесарный верстак одноместный (слева) и многоместный (справа)
При выборе слесарного верстака важно учитывать и его высоту. Оптимальной высоты не существует – все зависит от роста мастера. Правильным будет верстак, если мастер, кладя локоть на параллельные тоски, пальцами упирается себе в подбородок. Если речь идет о стуловых тисках, то рука должна упираться в подбородок, когда пальцы сомкнуты в кулак. Высота верстаков колеблется от 92 до 112 см. Если вы берете верстак себе в гараж, и знаете, что за ним будете работать только вы, или кто-то такого же роста, как вы, то можно смело останавливаться на изделии с нерегулируемой высотой.
Когда речь идет о производственном цехе, т.е. предполагается, что за одним рабочим местом могут быть разные мастера, имеет смысл обратить внимание на верстаки с регулируемой высотой. Специальная конструкция ножек позволяет регулировать высоту столешницы в пределах 5-25 см. Это удобнее, чем организовывать настил около верстака, чтобы мастеру низкого роста было удобно за верстаком.
Не забывайте о том, что существуют одноместные передвижные верстаки, которые позволяют организовать мобильное рабочее место, а в некоторых случаях это бесценная возможность.
Монтаж верстака своими руками
Если бюджет не позволяет, а человек хочет себя испытать в новом деле в качестве творца, то верстак можно сделать своими руками. Это подразумевает определенные вложения, но они не будут настолько значительными, как в том случае, если приобрести готовое оборудование.
Первом делом, изготовление подразумевает составление эскиза. Это позволит сделать стол с учетом свободного пространства, а также размещения инструментов.
Можно использовать готовые варианты с фиксированными размерами, в которые потребуется внести минимум коррективов.
При работе учитывают следующее:
- Основой является прочная поверхность. Ее подбирают с учетом того, что по бокам и впереди нужно будет вмонтировать тиски. Для этого используют столярные или станочные, которые можно найти по объявлению или приобрести в магазине. Если достаточно умения и опыта в изготовлении, можно сделать их самостоятельно, по принципу зажима и встроенного в доску регулирующего винта.
- Толщина доски крышки начинается с 60 мм. Чем больше толщина, тем прочнее будет стол. Можно использовать столярные щиты, бруски, скрепив их фанерой. Обычно ширина и длина составляют 60х120 см. В доске заранее делают отверстия под упоры по всей длине верстака.
- Каркас состоит из опорных ножек, которые соединяются поперечно и с помощью откосов. Прочность и устойчивость стола имеют прямую зависимость от дополнительных креплений. Ширина нижней рамы делается меньше столешницы для удобства пользования. Колени мастера не должны упираться в край продольной доски каркаса при работе сидя, хотя многие предпочитают стоять.
- Размещение дополнительных ящиков и полок под инструменты продумывается заранее, исходя из соображений эргономики. Дополнительные элементы не должны закрывать пространство для свободного хода ног под столом при работе стоя.
Необходимо обратить внимание
Если работа за верстаком связана с тяжелыми и крупногабаритными материалами, профессионалы будут рекомендовать сделать сварной металлический каркас. Его обычно делают из уголков и труб дюймовой толщины. К низу привариваются крепления для плотной фиксации на полу.
Верстак, сделанный самостоятельно, позволяет сразу выбрать размер изделия для работы под свой рост, используя описанные выше формулы и правила. Общую высоту необходимо просчитывать после того, как столешница готова и можно точно ее измерить. Это позволит рассчитать правильный общий вертикальный параметр от пола.
Источник статьи: https://pronormy.ru/stroitelstvo/dizayn/vysota-verstaka
Конфигурация и места для хранения
У слесарных дел мастера под рукой должна быть масса инструментов, потому верстаки оборудуются местами хранения. По типу конфигурации и расположению мест хранения слесарные верстаки можно поделить на:
- бестумбовые. Под столешницей нет мест хранения, максимум – открытая полка. Такие верстаки занимают минимум места, подходят для гаражей;

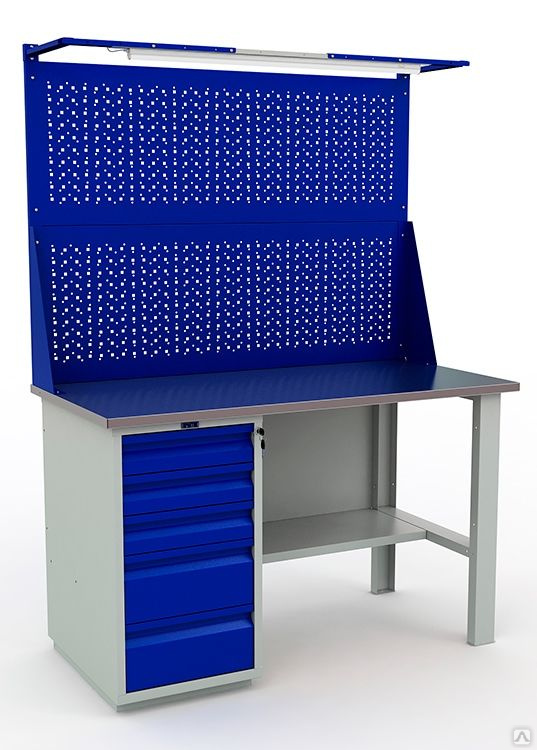

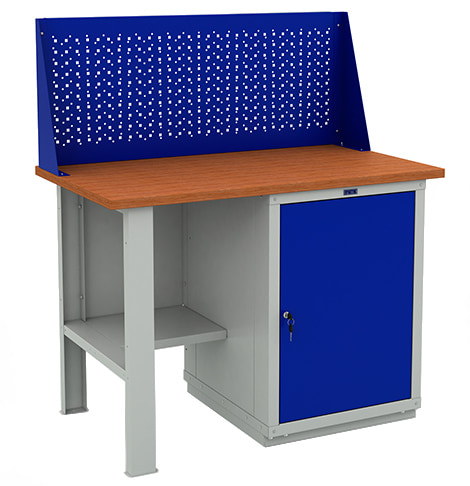

- однотумбовые. Место хранения расположено только с одной стороны под столом. Это может быть большой ящик с распахивающейся дверцей, несколько выдвижных ящиков одного или разных размеров, или тумба с выдвижным ящиком. Оставшееся место под столом либо пустует, либо используется для организации открытой полки. Однотумбовые верстаки отлично подходят для помещений, стесненных в площади. Они позволяют хранить достаточное количество инструмента, но при этом остаются компактными;

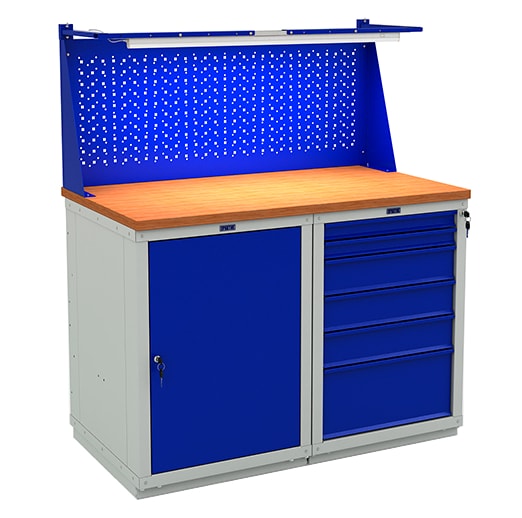

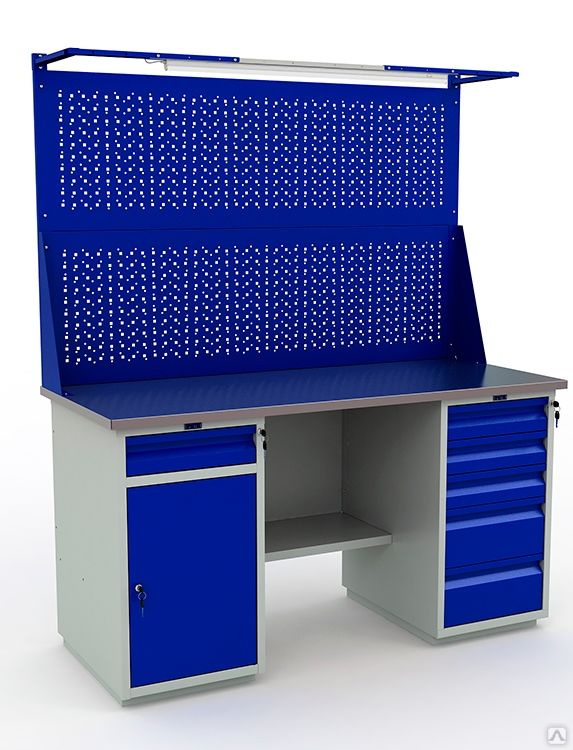

- двухтумбовый верстак предполагает размещение мест хранения с двух сторон под рабочей столешницей. Компоновка может быть разной. Чаще всего используются выдвижные ящики и тумбы, реже встречаются ящики типа карусель;
- трехтумбовый верстак по размеру сопоставим с двухтумбовым, но в нем вместо свободного пространства присутствует еще одна часть для хранения вещей. Если инструмента очень много, и важно, чтобы он всегда оставался буквально под рукой, то обратите внимание на такие модели.
Читать также: Как проверить тестером напряжение на проводе
Выдвижные ящики можно укомплектовать лотками, чтобы удобно было хранить метизы. Вместо специальных лотков можно использовать старые добрые банки, которые уже давно поселились во всех гаражах страны и отлично справляются с задачей сортировки и хранения мелкого крепежа.
Важно обратить внимание на конструкцию выдвижных ящиков. Они должны выдвигаться полностью, чтобы обеспечить доступ к самым отдаленным углам. Кроме того, направляющие должны быть достаточно прочными, чтобы выдержать возможный вес инструмента.

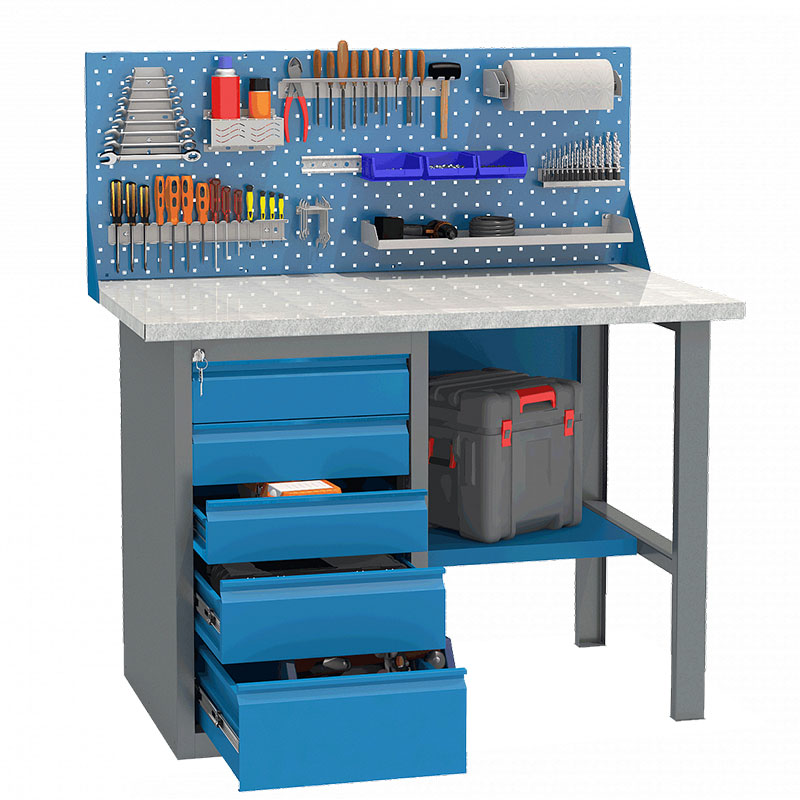

Дополнительное место хранения можно организовать при помощи перфорированного экрана. На него достаточно просто навешать полочки, держатели, крючки и прочие приспособления для хранения инструмента. К экрану можно прикрепить и лампу. Все отвёртки, плоскогубцы, ключи и прочие мелочи будут перед глазами. При необходимости полочки легко перевесить и модифицировать систему хранения.
Как выбрать слесарный верстак для гаража?
Тут, прежде всего, необходимо учитывать размеры помещения и задачи, возлагаемые на верстак. Если свободного места не так уж много, то подойдет компактный одноместный бестумбовый или однотумбовый верстак. Бестумбовый занимает совсем мало места, и при условии, что все инструменты хранятся на полках или стеллажах, такой вариант станет идеальным для небольшого гаража. Конечно, заранее стоит измерить все параметры свободного пространства, предназначаемого для верстака, и уже исходя из этого, делать выбор.
При организации рабочего места в гараже не забывайте продумать систему освещения. Слесарные работы требуют точности, а ее невозможно достичь в полумраке. Вместе с общим освещением уместно использовать точечное. Лампу можно повесить на стене или зафиксировать на том же перфорированном экране. Если планируете работать с аэрозольными химическими веществами, то необходимо позаботиться о хорошей вытяжке.
Если гараж совсем маленький, то можно рассмотреть вариант с откидной столешницей. При глубине 60 см и длине 80 см такой верстак выдерживает нагрузку 200 кг, а усиленные конструкции длиной 140 см выдерживают и 300 кг – для домашнего мастера этого должно хватит с лихвой.
По просьбам выкладываю. Первым делом для постройки верстака нам понадобится купить гараж. Далее нам нужно обжиться там, устроить бардак и натащить кучу не нужных вещей. Хотя нужных тоже надо притащить. Обязательно поставить машину, чтобы мешалась… Машину надо поставить такую, которую не возможно делать без верстака. Чтобы совсем совсем было плохо. Так мотивация поднимается
Верстак слесарный металлический своими руками :: SYL.
ruВсе знают, что гараж является местом для стоянки и хранения автомобиля. А для хорошего хозяина это еще и небольшая домашняя мастерская, в которой обязательно должен быть верстак слесарный металлический. Своими руками сделать такое многофункциональное приспособление совсем несложно. Поэтому наличие в гараже верстака сразу говорит о хорошем отношении хозяина к проведению различных слесарных работ. Все, кто любит подолгу заниматься различными сварочными или ремонтными операциями, прекрасно знают, что без слесарного металлического верстака практически не обойтись.
Основные разновидности верстаков
На верстаках можно обрабатывать детали и изделия из различного материала, поэтому по функциональному предназначению их можно классифицировать следующим образом:
- Верстаки слесарные металлические служат для обработки деталей из металла. Основой их является жесткий металлический каркас и столешница, на которой располагаются тиски. Прочность такого приспособления достаточно высокая, чтобы выдерживала даже сильный удар кувалдой.
- Столярный верстак по своей конструкции мало чем отличается от слесарного. Удобство работы обеспечивается специальной регулировкой высоты стола, а также наличием упоров для обработки древесины.
- Верстак плотницкий отличается от предыдущих устройств большими размерами, что позволяет работать с крупными изделиями (оконные рамы, дверные блоки). Для увеличения производительности такой верстак может оборудоваться циркулярной пилой.
Конструктивные особенности
Любая разновидность верстака может быть универсальной, т. е. можно на них производить различные виды работ. А вот по конструктивному исполнению их можно разделить на следующие виды:
- По количеству рабочих мест слесарные металлические верстаки могут быть одно- или многоместными. На крупных промышленных предприятиях используют многоместные конструкции, общая длина которых выбирается в зависимости от количества рабочих мест. Длина одноместного верстака слесарного металлического для гаража не превышает двух метров.
- По количеству тумб устройство условно делят в основном на одно- и двухтумбовые верстаки. Тумбы располагаются слева или справа от рабочего места. Есть устройства и без тумб, которые не оборудованы полочками и ящичками. Внешне они похожи на обычный стол.
- По прочности верстаки делятся на устройства обычные и усиленные. Столешница обычного рабочего стола изготавливается из металлического листа толщиной до 5 мм. При устройстве усиленного верстака применяется лист толщиной до 10-30 мм.
Несколько правил устройства верстака
Можно приобрести готовое оборудование в торговой сети, но за это придется отдать немало денег, да и функциональность порой может не удовлетворить хозяина. Поэтому многие рачительные владельцы гаража предпочитают сделать верстак слесарный металлический своими руками.
При изготовлении верстака необходимо будет учесть некоторые правила и советы бывалых слесарей:
- Располагать оборудование следует поближе к электрической розетке, так как часто во время работы понадобится применять инструменты, требующие подключения к сети. Самым лучшим вариантом является установка над столешницей блока электрических розеток.
- При изготовлении оборудования нужно применять материалы с достаточным запасом прочности.
- Для хранения инструмента и дополнительных приспособлений рекомендуется предусмотреть несколько ящичков и полочек.
- По высоте размеры верстака слесарного металлического определяются в индивидуальном порядке. Для расчета этого параметра нужно прижать руки к туловищу, а ладони установить параллельно полу. Зазор от ладони до пола и будет нужной высотой стола.
- Крышка верстака слесарного металлического должна иметь идеально ровную поверхность, ширина которой – не более 600 мм, чтобы мастер мог доставать инструмент в любой точке стола.
- Желательно сделать одну из боковых частей стола выступающей на 250 мм, чтобы работать режущим инструментом.
- Для устойчивости всей конструкции к ножкам стола привариваются площадки, под которые подкладывают прокладки из войлока, чтобы уменьшить шум при работе.
- Установка ящичков делается так, чтобы выпадение их было невозможным.
- Центр тяжести верстака слесарного металлического должен быть ниже столешницы, поэтому массивные и тяжелые приспособления нужно располагать на нижних полках.
Изготовление металлической конструкции
Для того чтобы правильно выполнить все операции по изготовлению верстака, желательно составить эскиз с основными размерами всех деталей. Фото верстака слесарного металлического есть в нашей статье, но лучше производить изготовление оборудования, основываясь на конкретных размерах и планировке гаража.
Технологический процесс изготовления верстака можно условно разделить на три этапа: сборка каркаса, устройство столешницы и установка дополнительных приспособлений.
Сборка каркаса
Для изготовления каркаса применяется профильная металлическая труба, а вот ребра жесткости делают из уголка. Из него же и устраивается кронштейн для надежной фиксации ящиков и полок.
Все детали металлического слесарного верстака надежнее всего соединять методом сварки. Можно операции по креплению частей стола производить с помощью болтового соединения, но такая технология более трудоемкая, да и требует при эксплуатации постоянного контроля и подтяжки соединительных узлов.
Этапы сборки каркаса:
- Из двух труб длиной около двух метров и двух коротких (0,6 м) сваривается каркас стола.
- Затем привариваются боковые трубы для ножек.
- Между ними нужно закрепить перемычки, чтобы увеличить прочность конструкции.
- Далее привариваются к каркасу все направляющие для ящиков и усиливаются их каркасы перемычками.
В принципе, каркас верстака можно считать готовым, а следующим этапом будет изготовление столешницы.
Столешница для слесарного верстака
Крышка стола считается основной частью верстака, именно она в процессе эксплуатации испытывает самые большие нагрузки.
Для слесарного верстака применяют металлические листы, которые газовым сварочным резаком разрезают на две плиты определенного размера для столешницы и подверстачья. Все возникшие неровности с помощью молотка аккуратно выравнивают, при этом в случае необходимости подогревают края листа резаком.
Далее остается только приварить эти элементы к каркасу верстака.
Существует еще и комбинированный способ изготовления столешницы. В этом случае укладывается ряд досок по периметру каркаса, а затем накрываются доски металлическим листом.
Установка дополнительных приспособлений
При выполнении любых слесарных работ часто необходимо зажимать деталь в определенном положении. Именно для этих целей и делаются верстаки слесарные металлические с тисками.
В настоящее время можно приобрести тиски различных размеров, поэтому вопрос подготовки места крепления этого приспособления нужно решать только после его приобретения. Крепить тиски из-за большого веса к столешнице не рекомендуется, для этих целей нужно положить прокладку между плоскостью тисков и столом. В прокладке, как и в крышке стола, просверливаются отверстия под крепление.
На этом же этапе производится установка всех полок и ящиков для хранения инструмента. Главное – продумать правильно систему выдвижения ящиков, чтобы избежать травмы при их выпадении.
Правила эксплуатации верстака
Срок эксплуатации такого оборудования практически является неограниченным. Ухода особого тоже не требуется, достаточно лишь:
- Инструменты после окончания работы убирать на соответствующие места.
- Обязательно нужно удалять стружку с поверхности столешницы при помощи веника и совка, после чего ее протирают ветошью.
- Пятна краски или масла удаляют ветошью, предварительно пропитанную растворителем или бензином.
- Для защиты от коррозии периодически поверхности всех частей верстака нужно окрашивать.
- Все приборы и электроинструменты после завершения работы нужно обязательно отключить от сети.
Конечно, для изготовления металлического верстака понадобятся знания и умение пользоваться сварочным оборудованием. Но с экономической и функциональной точки зрения самостоятельно сделанное оборудование принесет его хозяину немало положительных эмоций.
15 бесплатных чертежей верстака и чертежей «сделай сам»
По
Стейси Фишер
Стейси Фишер
Стейси Фишер — эксперт по рукоделию, шитью и экономным находкам. Она делится своими знаниями о творениях своими руками, поиске халявы и составлении бюджета. Стейси была гостьей на «Шоу доктора Оз» и была представлена в журнале Woman’s World Magazine. У нее почти два десятилетия опыта написания и редактирования.
Узнайте больше о The Spruce Crafts’ Редакционный процесс
Обновлено 15.06.22
Ель / Джеймс Баскара
Используйте эти бесплатные планы верстака, чтобы построить себе верстак в своем гараже или сарае, который вы можете использовать для завершения всех своих проектов и, возможно, даже получить дополнительное хранилище, в зависимости от того, какой план вы выберете.
Приведенные ниже планы бесплатных верстаков различаются по уровню квалификации, стоимости расходных материалов и времени, которое потребуется вам для их выполнения. Посетите каждую ссылку для получения подробных инструкций о требованиях, которые потребуются каждому рабочему месту.
Вы должны тщательно выбрать план верстака, который собираетесь использовать, принимая во внимание пространство, которое у вас есть в вашем районе, а также то, для чего вам нужно использовать верстак.
01 из 15
Крег
Если вы ищете простой и прочный верстак, но при этом мобильный, этот план для вас. Этот план содержит пошаговые письменные инструкции, список инструментов, список материалов, список вырезов, цветные фотографии и дополнительные советы.
План рабочего места Easy Build от Kreg
02 из 15
Популярная механика
Вот хороший план верстака Popular Mechanics, который построит вам прочный традиционный верстак. Прилагается список необходимых инструментов и материалов, а также пошаговая инструкция. Вы также можете загрузить файл PDF, который включает в себя план рабочего места, а также анимированные инструкции по сборке.
Простой план верстака DIY от Popular Mechanics
03 из 15
Шанти 2 Шик
Создайте свой собственный верстак своими руками с помощью этого бесплатного плана от Shanty 2 Chic. У него большая рабочая поверхность и нижняя полка, а также он на колесиках, поэтому его можно брать с собой куда угодно. Есть цветные фотографии, список материалов и полные инструкции, так что вы можете собрать его самостоятельно.
План большого верстака от Shanty2Chic
04 из 15
Чистая деревообработка
Этот простой план верстака от Fine Woodworking требует только циркулярной пилы и дрели, а также легкодоступных материалов на местном лесопилке. Этот план рабочего места включает в себя список расходных материалов, план и даже обучающее видео. Зарегистрируйтесь со своей электронной почтой, чтобы загрузить планы в формате pdf.
Easy Workbench Plan от Fine Woodworking
05 из 15
Ана Уайт
Вы найдете все необходимое для сборки этого прочного верстака, включая чертеж, список вырезок, список материалов и инструкции от Аны Уайт. Просмотрите предоставленные пользователями фотографии готового верстака, чтобы увидеть, как это получилось у других, а также любые дополнения и примечания, которые они сделали к плану.
Прочный верстак от Ana White
06 из 15
Чертежи Боба по деревообработке
Этот прочный план верстака от Bob’s Woodworking Plans включает 48 страниц подробных инструкций, иллюстраций, фотографий и многого другого. Ваш готовый верстак будет мобильным верстаком с большой столешницей, ящиками и шкафчиками.
Гаражный верстак из Bob’s Woodworking Plans
07 из 15
Исправить эту сборку
Вот бесплатный план очаровательного детского верстака от Fix This Build That, в котором есть рабочая поверхность, нижняя полка и перфорированная панель. Несмотря на то, что это предназначено для детей, вы, безусловно, можете поднять уровень стойки, и это было бы здорово для использования взрослыми в небольшом пространстве. Бесплатный план включает в себя список инструментов, список материалов и расходных материалов, схемы, цветные фотографии и пошаговые инструкции по сборке. Введите свой адрес электронной почты и пожертвование, если хотите, чтобы загрузить планы.
Детский верстак DIY от Fix This Build That
08 из 15
Деревянный журнал
Этот бесплатный план верстака от журнала Wood Magazine предназначен для создания верстака, который также служит разгрузочным столом для настольной пилы. Загрузите план верстака в формате PDF и используйте инструкции, чтобы построить этот прочный и функциональный верстак.
План верстака двойного назначения из журнала Wood Magazine
09из 15
Семейный мастер на все руки
Выполните этот план верстака «Семейный мастер на все руки», и вы получите простой, но прочный стол, который стоит менее 100 долларов, чтобы построить его всего за несколько часов. Используйте комментарии пользователей, видео, список материалов и инструкции для создания этого простого верстака.
План бюджетного верстака от Family Handyman
10 из 15
Семейный мастер на все руки
Еще один план верстака Family Handyman идеален, если у вас мало места. Он включает в себя раскладной рабочий стол, подставку для пилы с выкатным столом, стол Metier Box, ящики, полки, шкафы и перфорированную панель. Используйте пошаговые инструкции, список инструментов и материалов, а также комментарии пользователей, чтобы закончить этот модульный верстак для небольших помещений.
План верстака для небольшого пространства от Family Handyman
11 из 15
Семейный мастер на все руки
Этот план верстака покажет вам, как построить складной верстак на колесах, чтобы его можно было быстро и легко перемещать. Family Handyman перечисляет это как рабочий план среднего уровня, который займет у вас один день и 100-500 долларов.
Складной верстак от Family Handyman
12 из 15
Семейный мастер на все руки
У Family Handyman есть еще один бесплатный план верстака для вас, и он идеально подходит для гаража. Готовый верстак включает в себя ящики и полку, а также раскладывающуюся столешницу для дополнительного рабочего места. Вы сможете завершить свой верстак за один день с помощью эскиза верстака, инструкций и списка инструментов и материалов. Полные планы и список вырезок стоят 7 долларов.
План гаражного верстака от Family Handyman
13 из 15
Кудрявый
Вам понадобится всего один уик-энд, чтобы построить этот идеальный верстак, используя план от Curbly. У него большой верх, используются обычные размеры пиломатериалов, и он рассчитан на всю жизнь. Этот план рабочего места, который можно загрузить бесплатно, включает в себя список материалов, список вырезов, схемы, цветные фотографии и множество полезных советов. Полные планы и список вырезок стоят 8 долларов.
Ultimate Garage Workbench Plan от Curbly
14 из 15
Семейный мастер на все руки
Если у вас мало времени и денег, то этот простой план верстака «Семейный мастер на все руки» может быть именно тем, что вы ищете. Этот верстак не требует времени на сборку, но в нем достаточно места для всех ваших инструментов и достаточно места для ваших проектов по деревообработке. Используйте список инструментов и материалов, чтобы собрать все необходимое, а затем следуйте инструкциям и чертежу, чтобы построить этот простой верстак за полдня. Полные планы и список вырезок стоят 7 долларов.
Простой рабочий стол за 50 долларов от Family Handyman
15 из 15
Семейный мастер на все руки
Вот план верстака от The Family Handyman , который поможет вам построить простой, но прочный верстак всего за один день. Верстак включает в себя нижнюю полку и ящики для хранения. В бесплатный план верстака входит план, пошаговые инструкции по сборке, список необходимых инструментов и материалов, а также комментарии пользователей. Полные планы и список вырезок стоят 7 долларов.
Простой план верстака от Family Handyman
Постройте красивую скамью с помощью этих бесплатных чертежей для деревообработки своими руками
Смотреть сейчас: защитные перчатки, которые нужны каждому фанату DIY
14 суперпростых верстаков, которые можно собрать — семейный мастер на все руки
Каждой домашней мастерской (даже если это всего лишь кусочек вашего гаража) нужен качественный верстак. Один из этих 14 дизайнов обязательно удовлетворит ваши потребности. ПЛАНЫ ВКЛЮЧЕНЫ.
1 / 16
Складной и мобильный
Хотите мобильный верстак со значительной рабочей зоной, который складывается до толщины всего 7 дюймов? Материалы для изготовления того, что показано здесь, стоят около 100 долларов в домашних центрах. Или создайте его любого размера, который подходит для вашего домашнего магазина, отрегулировав размеры рамы для размещения складных частей. Посмотрите видеоурок и получите полные планы здесь.
2 / 16
Откидная крышка для стационарных инструментов
На протяжении многих лет у меня было множество мастерских и рабочих столов. Когда я был молодым обитателем многоквартирного дома, моя мастерская была размером 3 х 3 фута. кладовка для веников (реально!). Сегодня мне повезло, что у меня есть магазин с большим пространством для локтей. Но между тем большинство моих мастерских состояло из верстака с инструментами, спрятанного в углу гаража или подвала. Посмотрите на этот откидной верстак с ящиками, если он вам подходит. Вращающаяся центральная часть верстака дает вам двойную платформу для настольных инструментов. — Спайк Карлсен.
3 / 16
2×4 Construction
Вот стол для деревообработки, который легко и быстро собирается. Он также может поглощать настоящие удары. Этот верстак такой же прочный, как дорогой столярный стол в европейском стиле, но он полностью сделан из 2×4.
4 / 16
Суперпростые верстаки, которые можно построить
Посмотрите на эти суперпростые верстаки, которые вы можете построить сами!
6 / 16
Семейный мастер на все руки
Классический
Если этот верстак кажется вам знакомым, возможно, это потому, что вы видели похожий на него в магазине вашего отца или дедушки. Варианты этой конструкции существуют уже несколько десятилетий, и на то есть веская причина: скамья прочная, практичная и очень простая в сборке. Вы можете утром сбегать на лесопилку, прихватить несколько досок, и к полудню у вас будет вполне рабочий верстак. Полные планы проекта можно найти здесь.
7 / 16
Drop-Leaf
Это большое рабочее пространство, доступное со всех сторон, которое легко складывается и убирается. Если у вас нет места для полноразмерного стационарного верстака, но вам действительно нужно место, чтобы разложить вещи, этот верстак — то, что вам нужно.
8 / 16
Легкий стол
Если вам когда-нибудь в доме понадобится легкая рабочая поверхность для шитья, рисования или учебы, этот для вас. Доберитесь до домашнего центра и купите пустотелую дверь; четыре туалетных фланца; 10 футов. длина 3 дюйма. труба ПВХ; 16 Шурупы № 10 длиной 1-1/4 дюйма и тюбик строительного клея. Подробнее см. здесь.
9 / 16
Создан на века
Используйте этот простой план верстака, чтобы построить прочный и прочный верстак с ящиками, который прослужит десятилетиями. В нем есть выдвижные ящики и полки для хранения инструментов. Это недорого. И даже новичок может построить его за один день.
10 / 16
Модульный
Вот дизайн верстака, который всегда готов к работе. Эта компоновка скамейки позволяет быстро раскладывать, выдвигать и поворачивать в нужное положение все необходимые инструменты и рабочие зоны. Когда вы закончите день, вы сможете аккуратно спрятать все через пять минут!
12 / 16
Складной
Этот компактный гаражный верстак с выдвижными ящиками имеет раскладывающуюся верхнюю часть, которая раскладывается, создавая дополнительное рабочее пространство, и убирается, когда не используется. Он также имеет легко собираемые ящики и полку для удобного хранения. Давай сюда планы.
13 / 16
Разборные детали
Этот стол изготовлен из цельного листа 5/8 дюйма. фанера для блокирующей базовой стойки и лист 3/4 дюйма. фанера для рабочей поверхности и полок. Вам также понадобятся четыре 10-футовых. отрезки сосны 1×3 для окантовки и планок. Вот как построить этот разборный верстак.
14 / 16
Utility
Этот простой деревянный верстак идеально подходит для гаража или подсобного помещения, он практически не занимает места на полу, что позволяет хранить под ним вещи. Нажмите здесь, чтобы увидеть полные планы.
15 / 16
Kid-Size
Дайте вашему ребенку возможность создавать проекты на собственном верстаке «Сделай сам» — уменьшенной версии классической конструкции, которая используется уже более века. Получите полные планы этого детского верстака здесь.
16 / 16
Регулируемая высота
Сборка деталей проще всего, когда вы можете работать на удобной высоте. Но высота этой рабочей поверхности зависит от размера проекта. Эти коробки ABC, называемые так потому, что они сделаны со сторонами трех разных размеров, образуют основу сборочного стола переменной высоты. Поворачивая ящики или ставя их на бок, вы получаете три разные рабочие высоты.
Первоначально опубликовано: 14 ноября 2019 г.
Как собрать лучший верстак для гаража своими руками
Внутри: этот верстак для гаража своими руками — идеальная мобильная многофункциональная конструкция для организации вашего гаража, хранения предметов и выполнения ваших проектов в одном месте.Мой гараж трещал по швам, как штаны после ужина в честь Дня Благодарения, и я боялся, что лавина пластиковых рождественских фигурок и ржавых инструментов убьет меня. Я был благодарен за мои кошачьи рефлексы, и прививка от столбняка была сделана вовремя.
Представьте, что вам даст гаражный верстак
- Место для реализации проектов
- Организация и хранение электроинструментов и других предметов в гараже
- Удобен в качестве разгрузочного стола для настольной пилы
Верстак имеет размеры 73 1/2 дюйма в длину, 37 1/2 дюйма в ширину и 34 дюйма в высоту. Он скользит на 5-дюймовых роликах с фиксаторами , каждое из которых может выдерживать нагрузку 220 фунтов.
При поиске идеального верстака учитывайте размер, бюджет и функциональность. Посетите 10 лучших сборок гаражного верстака, чтобы вдохновить свой список желаний и просмотреть несколько дизайнов. А после того, как вы построили свой гаражный верстак, ознакомьтесь с этими 10 обязательными аксессуарами для гаражного верстака, чтобы максимизировать его функциональность.
Любовь с первого взгляда… Блондинка, крепкого телосложения, любит долгие прогулки по подъездной дорожке.
Вот место до этого в нашем грязном гараже… здесь оно прозрачно.
Пространство все еще нуждается в доработке, но оно определенно преобразилось.
* Этот пост содержит несколько партнерских ссылок для вашего удобства . Щелкните здесь, чтобы полностью ознакомиться с моей политикой раскрытия информации.
* Прежде чем начать, убедитесь, что у вас есть защитное снаряжение. Для этого проекта я рекомендую защитные очки и наушники.
Я начал с чертежей Shanty 2 Chic, а затем добавил несколько дополнений, чтобы сделать его своим. Если вы хотите распечатать планы, нажмите на изображение ниже.
Как построить гаражный верстак
Скромное начало… до того, как я построил этот верстак, я использовал старый карточный стол моей бабушки. Часто одна из ножек выходила из строя, пока я работал над проектом. Стоит ли говорить, что я был готов покинуть карточный стол вашей бабушки?
Этот зверь рассчитан на крепкий , максимизировать функциональность и выглядеть сексуально .
ИНСТРУМЕНТЫ ДЛЯ ГАРАЖНОГО ВЕРСТКА САМ
- Рулетка
- Пила
- Настольная пила или циркулярная пила
- Крег Джиг
- Сверло — я использую это сверло
- Ударный отвертка – я использую этот отвертку
- Лобзик — я использовал свой Rockwell Bladerunner
- Гвоздильный пистолет – я использую этот
- Шлифовальный станок
- Зажимы
- Квадрат
- Кисть для рисования
ПРИНАДЛЕЖНОСТИ ДЛЯ ГАРАЖНОГО ВЕРСТКА САМ
- 8 – 2 x 4 x 8
- 2 – 2 х 6 х 8
- 2 – 4 x 8 x 3/4 дюйма МДФ
- 5 – 1 х 2 х 8
- Ролики 4–5 дюймов
- Винты с потайным отверстием 2 1/2 дюйма
- Шурупы для дерева 2 1/2 дюйма
- 16 – 1/4-дюймовые шурупы длиной 1 1/2 дюйма – для крепления роликов
- 16 – стопорные шайбы 1/4 дюйма – для крепления роликов
- Штифтовые гвозди 1 1/2 дюйма 18G
- Клей для дерева
- Наполнитель для дерева
- Герметик – я использовал внешний уретан Spar на водной основе с матовым покрытием
ВЫРЕЗЫ ДЛЯ ГАРАЖНОГО ВЕРСТКА САМ
* Дважды проверьте свои размеры. Из-за незначительных ошибок в разрезах и небольшого отклонения от квадратности ваши разрезы могут отличаться от моих. Дважды отмерь один раз отрежь.
Верхняя рама
- 2 – 2 x 4 на 72 дюйма
- 3 – 2 x 4 на 33 дюйма
Нижняя рама
- 2 – 2 x 4 на 66 дюймов
- 3 – 2 x 4 на 27 дюймов
Средняя рама
- 3 – 2 x 4 на 11 дюймов – вертикальные распорки для полок
- 2 – 2 x 4 на 32 1/4 дюйма – боковая опорная полка
- 2 – 2 x 4 на 23 дюйма – боковая поддерживающая полка
- 1 – 2 x 4 на 25 1/4 дюйма – средняя опора
- 2 – 2 x 4 длиной 2 дюйма и 3 1/2 дюйма (ширина 2 x 4) – распорки полки прикреплены к внутренней стороне ножек
- 2 – 2 x 4 длиной 2 дюйма и 2 2/2 дюйма (отрежьте один дюйм от 2 x 4) – распорки полки прикреплены к внутренней стороне ножек
Ножки
- 4 – 2 x 4 на 25 3/4 дюйма
- 4 – 2 x 6 на 25 3/4 дюйма
- 4 – 2 x 6 на 5 дюймов – нижняя часть ножек и ролики для крепления
Столешница
- МДФ размером 72 x 36 дюймов
- 2 – 1 x 2 прибл. 72 дюйма под углом 45 градусов срезает оба конца – обрезка
- 2 – 1 x 2 прибл. 36 дюймов под углом 45 градусов срезает оба конца – отделка
Нижняя полка
- МДФ размером 66 x 30 дюймов
- 2 – 1 x 2 с поперечным разрезом 58 дюймов – отделка
- 2 – 1 x 2 с поперечным разрезом 23 дюйма – отделка
Средняя полка
- 2 – MDF размером 32 1/4 X 15 дюймов (я использовал обрезки, оставшиеся от нижней и верхней частей MDF)
- 1 – 1 x 2 с поперечным разрезом 23 дюйма – отделка
- 2 – 1 x 2 прибл. 28 1/2 дюйма, один конец срезан под углом 45 градусов, а другой конец поперечен – обрезка
- 1 – 1 x 2 прибл. 30-дюймовые пропилы под углом 45 градусов на обоих концах — отделка
ЭТАПЫ ПО ИЗГОТОВЛЕНИЮ ГАРАЖНОГО ВЕРСТКА СВОИМИ РУКАМИ
Шаг 1) Соберите верхнюю и нижнюю рамы. Если вы используете приспособление Kreg Jig, убедитесь, что толщина доски установлена на 1 1/2 дюйма. Сделайте два карманных отверстия на концах всех поперечных опор рамы и прикрепите их к боковым опорам с помощью рекомендованных 2 1/2-дюймовых винтов с карманными отверстиями. Нанесите столярный клей на все стыки.
Шаг 2) Просверлите три карманных отверстия во всех ножках 2 x 4. Просверлите одно карманное отверстие на каждом конце и одно смещенное от середины примерно на два дюйма. Отверстие в среднем кармане смещено, потому что распорки средней полки (шаг 5) будут прибиты к середине ножек. Соедините 2 x 4 с 2 x 6, используя 2 1/2-дюймовых шурупа с отверстием для кармана, чтобы завершить ножки. каждую ножку к внешнему углу нижней рамы и к внутреннему углу верхней рамы. Просверлите направляющие отверстия и используйте 2 1/2 дюймовые шурупы. Чтобы прикрепить ножки к раме, было проще положить верстак на бок и использовать обрезки дерева для его поддержки.
Шаг 3) Очертите ролики для удобного размещения винтов перед креплением четырех нижних частей 2 x 6. Просверлите направляющие отверстия и используйте 2 1/2 дюймовых шурупа для дерева, чтобы прикрепить четыре детали 2 x 6 к нижней части каждой ножки. . Просверлите направляющие отверстия и используйте 1/4-дюймовые стопорные шайбы и 1/4-дюймовые стопорные винты, чтобы прикрепить ролики. Затормозите ролики и обратитесь за помощью или потяните за рычаг, пытаясь самостоятельно перевернуть зверя.
Шаг 4) Вставьте нижнюю плиту МДФ и прикрепите ее с помощью 1 1/2-дюймовых гвоздей 18G по периметру. Вы можете либо вздремнуть на нижней полке, либо перейти к сборке средней секции.
Как добиться максимальной функциональности с помощью гаражного верстака «Сделай сам»
Чтобы максимально использовать половинную среднюю полку, она удобна для хранения небольших инструментов, в то же время позволяя хранить более крупные предметы на нижней полке.
Шаг 5) Для средней рамы просверлите два карманных отверстия на концах 23-дюймовых 2 x 4 и на концах средних 25 1/4-дюймовых 2 x 4. Прикрепите 2 1/2-дюймовыми винтами для карманных отверстий. и столярный клей. Как только рама будет завершена, прикрепите 11-дюймовые вертикальные опоры 2 x 4 с помощью 2 1/2-дюймовых шурупов.
Прикрепите скобы полки к внутренней стороне ножек на расстоянии 12 1/2 дюйма от верха, используя столярный клей и 1 1/2 дюйма гвозди 18G. Для крепления средней рамы установите ее на распорки полки, а вертикальные опоры прижмите к середине поперечной опоры верхней рамы. Просверлите направляющие отверстия в вертикальных опорах и прикрепите их к средней опоре верхней рамы с помощью 2 1/2-дюймовых шурупов. Для средних полок измерьте и вырежьте МДФ. Я использовал два разных куска МДФ и вырезал части для вертикальных опор с помощью моего Rockwell Bladerunner. Прикрепите полки из МДФ с помощью 1 1/2-дюймовых гвоздей 18G. Шаг 6) Установите верхнюю плиту МДФ на верхнюю раму и прикрепите ее 1 1/2-дюймовыми гвоздями 18G.
Стиль — это вишенка на торте
Элементы отделки помогают сохранить целостность МДФ, особенно в углах, и улучшают внешний вид, превращая этого зверя в сексуального зверя.
Шаг 7) Прикрепите 1 x 2 накладки с помощью 1 1/2-дюймовых гвоздей 18G.
Шаг 8) Подкрасьте любые пятна шпатлевкой по дереву и слегка отшлифуйте. Для дополнительной защиты я нанес четыре слоя уретана Spar. При хранении в гараже он будет подвергаться некоторым перепадам температуры, живущим в Колорадо.
Не забудьте скачать планы для печати!
Теперь, когда место в гараже находится под контролем, мне не нужно зависеть от своих быстрых рефлексов и прививок, чтобы увеличить продолжительность жизни.
PIN Сейчас на потом!
Счастливого строительства!
Бесплатные планы верстака — Ник + Алисия
| by Nick
Этот простой в сборке верстак большой и прочный станет ценным дополнением к любому магазину, так что получите бесплатные чертежи, чтобы сделать свой собственный!
Все проекты, над которыми я работал в доме, были, ну… для дома. Все дело в том, чтобы сделать дом красивым, удобным и организованным. Как этот маленький столик!
У Алисии всегда есть детали, которые она хотела бы, чтобы я построил (вы можете увидеть много других моих бесплатных чертежей по дереву), но этот был для меня, и только для меня!
Наконец-то я понял, что строю эти проекты всего на двух козлах, которые были какими угодно, только не прочными, и паре 2×4 с листом фанеры 3×8 футов сверху.
На самом деле он ничего не удержит со значительным весом, и это немного отбрасывало мои сборки от квадрата/уровня/плоскости.
Итак, я наконец решил, что пришло время построить «базу» моей мастерской. У меня есть верстак поменьше в другом конце магазина, но его размеры всего 18″ x 48″. Этого недостаточно для большинства проектов, которые я создаю.
Мой бесплатный верстак имеет размеры 36″ x 73,5″ и включает половинную полку с одной стороны и составляет зажимной по всему периметру. Много места для создания больших или малых проектов.
Я думал сделать из него передвижной верстак и добавить колеса, но пока отказался от этого, но я знаю, что могу добавить их в любое время, убрав ножки и добавив несколько поворотных колес.
Моя спина поблагодарила меня за создание этого верстака несколько месяцев назад. Если вы ищете большой план верстака, который вы можете построить за день, это то, что вам нужно!
(НАЖМИТЕ НА ИЗОБРАЖЕНИЕ, ЧТОБЫ УВЕЛИЧИТЬ ИЗОБРАЖЕНИЕ)
Этот пост содержит партнерские ссылки, по которым мы получаем небольшую комиссию с любой вашей покупки без каких-либо дополнительных затрат для вас.
Ознакомьтесь с нашей полной политикой раскрытия информации здесь. Спасибо за помощь в поддержке нашего блога.
Продукт | Количество | # | # | # | . 0316 |
2 x 4 x 8′ | 11 | 1 | 35.25″ / 35.25″ / 8″ / 8″ / 8″ | ||
2 | 35.25″ / 35.25″ / 8″ | ||||
3 | 69.5″ / 20.25″ | ||||
4 | 69.5″ / 20.25″ | ||||
5 | 69.5″ / 20.25″ | ||||
6 | 69.5″ / 20.25″ | ||||
7 | 26″ / 26″ / 19,5″ / 19,5″ | ||||
8 | 26″ / 26″ / 17″ / 17″ | ||||
9 | 26″ / 29″ / 29″ | ||||
10 | 29″ / 29″ / 29″ | ||||
11 | 29 ″ / 29 ″ | ||||
3/4 ″ ГЛАГОВОЙ ПЕРЕМЕНТА | 2 | 1 | 69,5 ″ x 32 ″ / 24 ″ x 29 ″ | ||
8 2 2 | 4 40628 2 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9068 2 9066 2 6666666666666666966966966966966966966696679668 2968 2 | . ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Вот и все — прочная, прочная поверхность с использованием наших бесплатных чертежей рабочего места! Это всего 9 шагов для сборки… неплохо, а? Если вы сделаете такой для себя, пришлите мне несколько снимков… Мне бы очень хотелось на это посмотреть! И ознакомьтесь с некоторыми из наших бесплатных чертежей «Сделай сам», которыми вы можете заняться, когда у вас есть идеальная поверхность для работы! Ник Как построить сверхмощный верстак5 мая 2016 г. | Итан (электронная почта) | В эти выходные мы построили первый из четырех сверхмощных верстаков для мастерской OPC! Этот проект был очень простым, и дизайн подходит не только для верстака (как мы его используем), но и для прочных полок для хранения в подвале или гараже. Мы построили скамейку с двумя полками, но эту конструкцию можно легко модифицировать для моделей с тремя или четырьмя полками. Все материалы для этого стола поступили из нашего местного Home Depot, и мы потратили в общей сложности чуть более 120 долларов. После того, как все было доставлено в магазин, потребовалось около трех часов, чтобы распилить древесину и собрать детали. Список материаловВот список покупок. Все материалы можно найти в местном центре благоустройства дома.
Фанера: Для поверхности мы выбрали корпусную фанеру толщиной 3/4″. Помните, что фанера 3/4″ на самом деле имеет толщину 23/32″, и именно так она указана в магазине. Фанера корпусного качества обеспечивает относительно гладкую поверхность, на которой практически нет осколков. При толщине 3/4″ он легко амортизирует прогиб на пролете шириной 12″. Найдите лист фанеры без повреждений и царапин. Плоский железный стержень: Плоский железный стержень представляет собой толстый ремень размером примерно 6 футов в длину и 1 дюйм в ширину. Мы использовали две перекладины на верхней полке, чтобы улучшить горизонтальную жесткость нашего верстака. Его можно найти вместе с другими уголками в большинстве центров по благоустройству дома. Инструменты
Шаг 1. Обрежьте пиломатериал по длинеКак я уже упоминал, у нас был сотрудник Home Depot, разорвавший лист фанеры пополам по длине, создав две части размером 2 фута на 8 футов. Почти все оставшиеся обрезки включают обрезку 2×4 до нужной длины. Вот необходимые вам длины 2×4:
Этап 2: Добавьте армирующие железные опоры Наша самая большая жалоба на много Верстаки своими руками – это их ограниченная вертикальная жесткость. Большинство других верстаков будут провисать посередине, потому что трудно поддерживать 8-футовый пролет без некоторого прогиба. Кроме того, добавление дополнительных элементов по ширине не увеличивает вертикальную поддержку по всей длине. Чтобы решить эту проблему, мы использовали плоские железные стержни для укрепления двух продольных стержней 2×4. Шаг 3.Сборка рамы верстака Пришло время начать сборку рамы, и мы начали с верхней части верстака (а не с полки). Поместив стяжку Симпсона в каждый угол, мы использовали ударную отвертку, чтобы вкрутить винты. Если вы обнаружите, что 2 × 4 изогнуты, поместите их короной вверх (то есть изогнутыми вниз). Полезно использовать заготовку размером 2×4, чтобы убедиться, что соседние детали выровнены на одной высоте. Шаг 4: Соберите каркас полки Мы соорудили полку очень похожим образом, используя стяжки Симпсона во всех четырех углах. Мы перевернули стол вверх дном, чтобы надеть завязки, а затем расположили их на высоте 7 дюймов вверх по ноге. Расположение гибкое, но все они должны быть согласованы. Одно различие между нижней полкой и верхней полкой заключается в том, что мы не использовали утюг или дополнительный опорный элемент на нижней полке. Эта полка будет достаточно прочной, и нас не беспокоил небольшой прогиб. Шаг 5. Вырежьте углы полки В каждом углу фанерной полки необходимо сделать вырезы для ножек стола. Возьмите заготовку 2×4 и обведите контур, стараясь правильно его сориентировать. Используйте электролобзик, чтобы вырезать их. Шаг 6: Прикрутите фанеру Вставьте полку на место и вкрутите шурупы по периметру через каждые 20 дюймов или около того. Раззенкуйте винты под поверхностью, чтобы предотвратить зацепление за них. Сделайте то же самое для верхней части верстака и не забудьте также вставить винты в среднюю опору. Вы можете обнаружить, что вам нужно немного сломать рамку, чтобы все было ровно и все края были выровнены. Шаг 7: Опоры роликов и ролики Мы хотели установить ролики, чтобы наш верстак мог перемещаться по цеху по мере необходимости. Мы нашли 3-дюймовые ролики с блокировкой, которые были рассчитаны на 110 фунтов каждое (440 фунтов вместе взятых). Ввинчивание их в торцы ножек стола не обеспечивает наилучшего крепления, поэтому мы добавили поперечину между двумя ножками. Готовый продукт Мы действительно довольны готовым продуктом; верхняя часть верстака кажется очень прочной. Даже с парой сотен фунтов на поверхности мы не заметили провисания. Это будет отличная поверхность для будущих проектов, а полка уже заполнена. Верстаки ReaderУ нас было значительное количество читателей, которые сообщили нам, что они построили верстаки по нашему дизайну, и всем они понравились! Если кто-то еще построил (или планирует построить) один из этих верстаков, мы надеемся, что вы пришлете фотографии, чтобы мы могли показать их здесь. От Тодда Б. Мне нужен был нестандартный размер для мотоциклетного сарая, чтобы можно было поднимать его между рабочими местами. Я решил использовать опоры 4 × 4, поэтому использовал крепкие стяжки Simpson, чтобы подогнать их, а затем местный магазин порошковой окраски покрасил их в глянцевый черный цвет. Я также использовал опору Simpson (которая уже поставляется в черном цвете), чтобы при желании я мог прикрепить скамейку к полу. Закрепить на потомВам понравился этот урок, но вы хотите сослаться на него позже? Закрепите это изображение и поделитесь им с друзьями. СПАСИБО! 10 чертежей верстака 2×4 своими руками, которые можно построить сегодня (с иллюстрациями)Если вы начинаете заниматься деревообработкой, одним из лучших проектов для начала является создание пригодного для использования верстака. Верстаки могут быть простыми, сложными, простыми или богато украшенными. Если вы думали о создании верстака 2 × 4, вы попали в нужное место. Давайте рассмотрим несколько конструкций, которые вы можете использовать для создания идеальной скамьи. Мы предоставим вам краткое описание и изображение каждого из них, чтобы вы могли увидеть, как он выглядит, и узнать, какие материалы вам нужны, чтобы помочь вам принять обоснованное решение. 9 Инструкции см. здесь Shanty 2 Chic представляет собой отличный верстак для начинающих, в котором используются в основном 2×4, и он не стоит больших денег. Бесплатный план предоставляет вам пошаговые инструкции, которым легко следовать, в результате чего верстак становится большим и чрезвычайно прочным. Вы также можете отрегулировать размер, если он слишком велик для вашей мастерской. Еще одним преимуществом Shanty 2 Chich является то, что он катится, поэтому его легко маневрировать туда, где вам это нужно. 2. Instructables WorkbenchСм. инструкции здесь
Верстак Instructables — отличный верстак для начинающих мастеров по дереву. Его легко построить, а инструкции ясны и по делу. Он использует в основном 2×4 для создания прочного верстака, который вы сможете использовать годами. Первичная дрель и рулетка являются основными инструментами, которые вам понадобятся для сборки верстака, и большинство людей могут выполнить проект за день или два. 3. Верстак Ana WhiteСм. инструкции здесь
Верстак Ana White — еще один простой верстак для сборки. Большинство вырезов чрезвычайно просты, и есть всего несколько мест, где вам может понадобиться применить некоторый предыдущий опыт работы с деревом, поэтому вы, вероятно, сможете выполнить его как новичок с небольшими трудностями. В основном он использует 2×4 и фанеру, и большинство строителей могут закончить его за один день. 4. Мастерская Passion Rolling 2×4 WorkbenchСм. инструкции здесь
Созданный верстак Passion Rolling предоставит вам много места для хранения, и вы можете легко перемещать его, поскольку у него есть колеса. Полученный проект чрезвычайно прочный, в основном используются 2×4 и пара кусков фанеры. Вы можете построить большую часть проекта с помощью пилы и дрели, и большинство людей смогут завершить его максимум за несколько дней. 5. Верстак Jenwood House DIYСм. инструкции здесь
Верстак Jenwood House DIY — еще один несложный проект, который идеально подходит для начинающих. Для него потребуется всего лишь фанера 2х4 и саморезы. Необходимые инструменты включают ударный инструмент и пилу. Нет сложных разрезов, а полученный проект стабилен, долговечен и достаточно велик для большинства проектов, но не слишком велик, чтобы поместиться в вашей мастерской. 6. Angela Marie Made Mobil WorkbenchСм. инструкции здесь
Мобильный верстак Angela Marie Made Mobile Workbench — это простой проект сборки, который не требует больших затрат. Получившийся верстак прочный и маневренный, поэтому вполне пригодится в любой мастерской. Вы также можете закончить по-разному, так что это может быть довольно привлекательным. Он также довольно большой, что делает его одним из самых универсальных столов в этом списке. 7. Верстак Bitterroot DIY MobilСм. инструкции здесь
Мобильный верстак Bitterroot DIY — это относительно сложный проект, который также включает в себя место для настольной пилы. Это прочный верстак, который можно передвигать на колесах, и для него не требуется много пиломатериалов. Для завершения этого проекта потребуется несколько инструментов, в том числе электролобзик, настольная пила, дрель, струбцины и уровень. Это идеально, если вы планируете добавить настольную пилу в свою мастерскую. 8. Пилы на коньках Складной верстак своими рукамиСм. инструкции здесь
Складной верстак Saws On Skates DIY — это относительно сложный проект, в результате которого получается складной верстак, который легко убрать, когда вы им не пользуетесь, но он достаточно прочен, чтобы помочь вам завершить ваши проекты. Для этого требуется несколько 2X4 и несколько стальных петель. Нет сложных разрезов, но некоторые винты утоплены, что может потребовать некоторого опыта. 9. Сборка 101 ВерстакИнструкции см. здесь
Верстак Construct 101 — это проект средней сложности, в результате которого получается очень прочный верстак, подходящий для профессиональных мастерских. Здесь нет сложных переходов, но для дополнительной стабильности требуется много 2×4, поэтому его выполнение может занять больше времени, чем многие другие проекты в этом списке. Вы можете закончить его разными способами, и он катится на колесах, что облегчает маневрирование. 10. Гаражный верстак Dream Design DIYСм. инструкции здесь
Верстак Dream Design DIY Garage — один из самых сложных проектов в этом списке, но он имеет много полезных функций, таких как много места для хранения, включая дополнительную полку. Эта скамья также имеет дополнительные колеса, поэтому ее можно легко перемещать по рабочей зоне. Он использует много 2×4, но вам также понадобятся другие породы дерева для завершения этого проекта. Список инструментов довольно стандартный: пила, дрель, рулетка, гвоздевой пистолет и шлифовальная машина. Прочтите по теме: 17 бесплатных чертежей верстаков своими руками, которые вы можете построить сегодня РезюмеСуществует довольно много верстаков, которые вы можете построить, используя в основном 2×4, которые недороги и их легко найти. |
