Вертикально сверлильный станок 2С125, 2С125-04

Описание

Вертикально сверлильный станок 2С125  предназначен для сверления, рассверливания, зенкерования, зенкования, развертывания и нарезания резьбы в различных видах металлических и неметаллических деталей быстрорежущим и твердосплавным инструментом.

Особенности

• 9 частот вращения шпинделя
• 3 автоматические подачи шпинделя для станка 2С125-04
• Муфта перегруза
• Рабочий стол с механизмом регулирования высоты на основе рейковой подачи 420х300мм
• Основание рабочей поверхности 320х320

Технические характеристики

Характеристика	2С125	2С125-04
Условный диаметр сверления в стали, мм	25	25
Наибольший диаметр сверления в стали, мм	31	31
Диапазон нарезаемых резьб	M5-M22	M5-M22
Размер рабочей поверхности, мм	420×300	420×300
Количество Т-образных пазов	3	3
Ширина центрального паза	14h22	14h22
Размер рабочей поверхности плиты, мм	320х320	320х320
Количество Т-образных пазов	3	3
Ширина центрального паза	14h22	14h22
Наибольшее расстояние от торца шпинделя до стола, мм	730	730
Наибольшее расстояние от торца шпинделя до плиты, мм	1210	1210
Подъём стола, мм	680	680
Расстояние от оси шпинделя до колонны, мм	320	320
Конус шпинделя	Moрзе 3	Moрзе 3
Механические подачи пиноли шпинделя, мм	–	0,05. ..0,1; 0,1; 0,2 (0,28; 0,56) *
Перемещение пиноли шпинделя, мм	150	150
Количество частот вращения шпинделя	9	9
Количество механических подач пиноли шпинделя	–	3
Диапазон частот вращения шпинделя, об/мин	90-1400 (180-2800)*
Мощность двигателя главного движения, кВт	1,5 (1,1)*	1,5 (1,1)*
Наибольшая масса заготовки, кг	100	100
Наибольшая высота заготовки на столе, мм	500	500
Наибольшая высота заготовки на плите, мм	900	900
Масса 2С125 станка 2С125, кг (с упаковкой)	585	585
Масса 2С125 станка, кг (без упаковки)	430	450
Габаритные размеры, мм (с упаковкой)	1100x760x2260	1100x760x2260
Габаритные размеры, мм (без упаковки)	800x500x2050	800x500x2050
* опция

• Вертикально-сверлильный станок 2Т150
• Вертикально-сверлильные станки 2Т140, 2Т125
• Вертикально сверлильный станок 2С132
• Вертикально сверлильный станок 2С50
• Вертикально сверлильный станок 2С50/60
• Сверлильный станок 2С132Л с поворотным столом

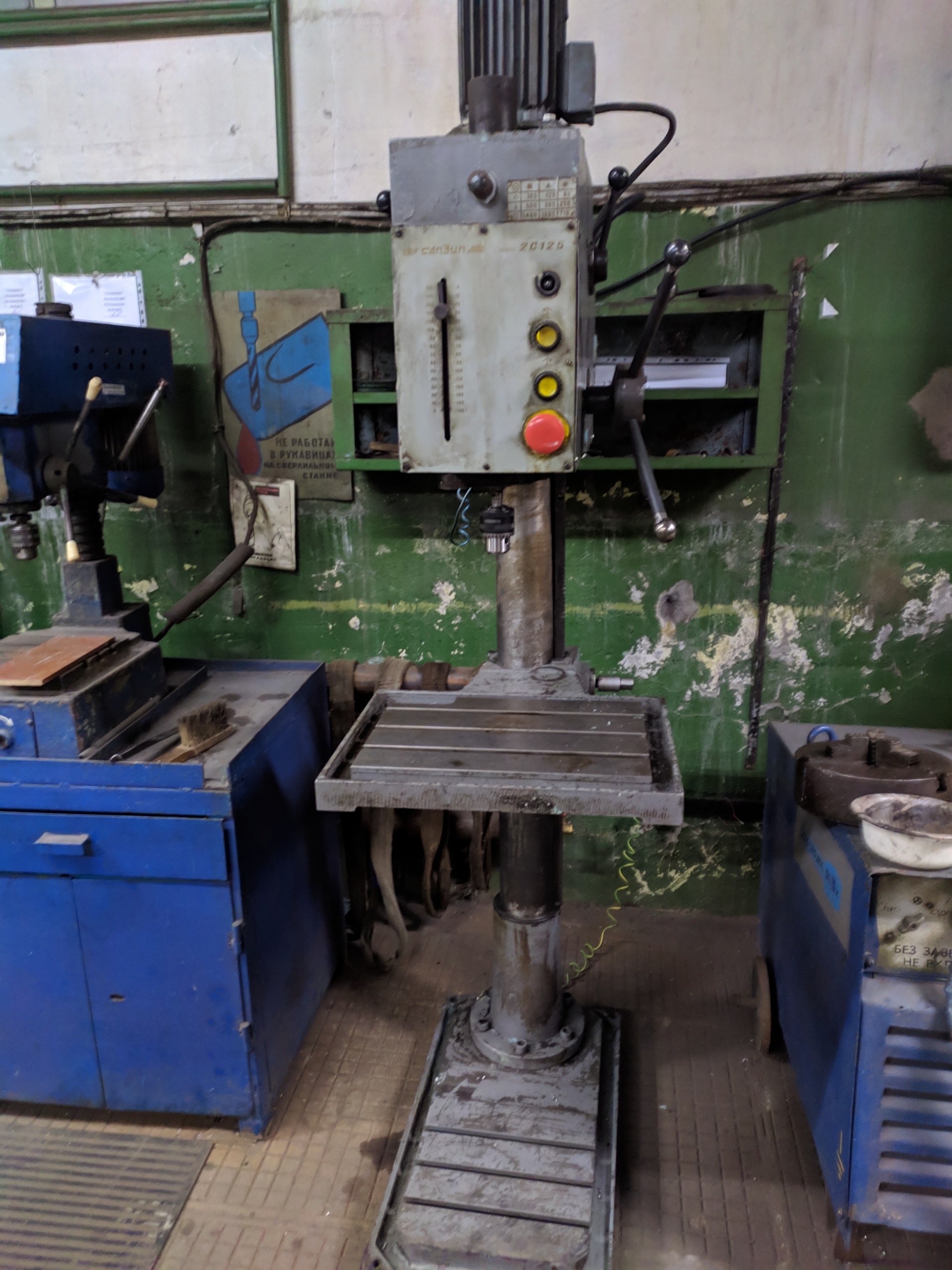

Универсальный вертикально-сверлильный станок модели 2С125-04 (Стерлитамак) 2011 г.

Б/у 2014. Универсальный вертикально-сверлильный станок модели 2С125-04 пр-ва ОАО “Стерлитамак-М.Т.Е.” (ОАО “Стерлитамакский станкостроительный завод”) 2011 г., как новый, 100% комплектация. Собственность ООО “СЛАВЕРС”

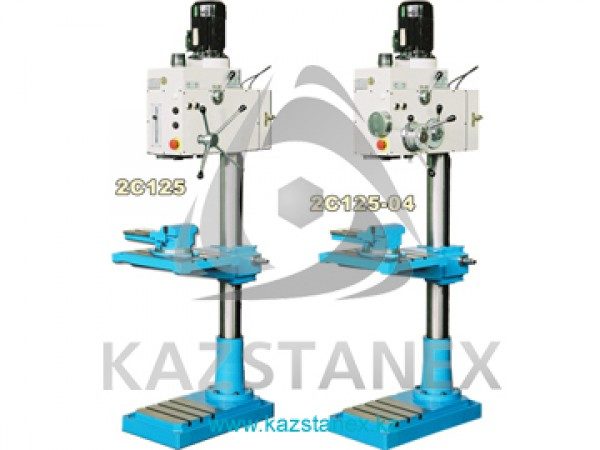

Универсальные вертикально-сверлильные станки моделей 2С125 и 2С125-04 предназначены для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняют операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.

Технические характеристики	2С125	2С125-04
Условный диаметр сверления в стали, мм	25	25
Наибольший диаметр сверления в стали, мм	31	31
Диапазон нарезаемых резьб	M5-M22	M5-M22
Размер рабочей поверхности, мм	420×300	420×300
Количество Т-образных пазов	3	3
Ширина центрального паза	14h22	14h22
Размер рабочей поверхности плиты, мм	320х320	320х320
Количество Т-образных пазов	3	3
Ширина центрального паза	14h22	14h22
Наибольшее расстояние от торца шпинделя до стола, мм	730	730
Наибольшее расстояние от торца шпинделя до плиты, мм	1210	1210
Подъём стола, мм	680	680
Расстояние от оси шпинделя до колонны, мм	320	320
Конус шпинделя	Moрзе 3	Moрзе 3
Механические подачи пиноли шпинделя, мм	–	0,05. ..0,1; 0,1; 0,2 (0,28; 0,56) *
Перемещение пиноли шпинделя, мм	150	110
Количество частот вращения шпинделя	9	9
Количество механических подач пиноли шпинделя	–	3
Диапазон частот вращения шпинделя, об/мин	90-1400 (180-2800)*
Мощность двигателя главного движения, кВт	1,5 (1,1)*	1,5 (1,1)*
Наибольшая масса заготовки, кг	100	100
Наибольшая высота заготовки на столе, мм	500	500
Наибольшая высота заготовки на плите, мм	900	900
Масса станка, кг (с упаковкой)	585	585
Масса станка, кг (без упаковки)	430	450
Габаритные размеры, мм (с упаковкой)	1100x760x2260	1100x760x2260
Габаритные размеры, мм (без упаковки)	800x500x2050	800x500x2050
* опция
