Пресс гидравлический вертикальный П6326Б (П6326) усилием 40 тонн

Пресс гидравлический модели П6326 усилием 400кН (40 тонн) предназначен для выполнения различных операций обработки давлением. Основными операциями, для которых предназначен пресс являются:

  • монтажно-запрессовочные,
  • штамповочные,
  • прошивочно-калибровочные,
  • рихтовочные,
  • правка деталей различного профиля при наличии правильного инструмента.

Пресс может использоваться как самостоятельная технологическая единица оборудования, так и встраиваться в комплексы оборудования, предназначенные для механизации и автоматизации производственных процессов, которые могут включать в себя: разматывающее устройство, правильное устройство, устройство подачи, штампы, гильотину и наматывающее устройство.

Устройство и работа пресса П6326 и его составные части (рис.1)

На сварной С-образной станине установлены все узлы пресса. Привод пресса расположен внутри гидробака. В верхней консоли закреплен рабочий цилиндр поршневого типа. На нижней консоли устанавливается стол для крепления инструмента или правильного стола, на который может быть установлено приспособление для правки. На передней части нижней консоли расположены рукоятки двуручного управления и пульт управления.
Рабочая зона защищена ограждением и фотозащитой. Установлено местное освещение.
Электросхема обеспечивает блокировку вводного автомата при открывании дверцы электрошкафа.
Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью. Оси рычагов управления смазываются пресс-масленками.

Режимы работы пресса

  • наладочный,
  • полуавтоматический,
  • автоматический.

Климатическое исполнение

  • для умеренного, холодного климата (основное)
  • тропическое (по особому заказу)

Рис. 1 Общий вид пресса П6326

  • станина
  • гидропривод
  • управление
  • цилиндр
  • ползун
  • электрооборудование
  • панель
  • электрошкаф
  • инструмент правильный
  • опора левая
  • опора правая

Гидросистема пресса П6326 состоит из следующих основных узлов:

  • главный рабочий цилиндр,
  • бак направления,
  • клапан наполнения,
  • гидроагрегат,
  • трубопровод,
  • масляный бак.

Гидросхема, описание устройства гидроагрегата, его работа, а также инструкция по его эксплуатации даны в руководстве гидроагрегата.

Гидравлическая схема вместе с рычажной системой ручного управления пресса П6326 полностью обеспечивает выполнение всех позиций рабочего цикла пресса П6326, возможность регулирования скоростей холостого, возвратного и рабочего ходов, четкий останов ползуна пресса П6326 в любом положении по ходу, плавный набор и безударный сброс давления.

На рисунке 2 гидроагрегат П63В2 установленный в прессе модели П6326

Рис. 2 Расположение составных частей гидроагрегата П63В2

  • насосная установка
  • гидроблок
  • бак
  • маслоохладитель

Насосная установка гидроагрегата служит для нагнетания рабочей жидкости.

Рис. 3 Насосная установка гидроагрегата П63В2

1 — сварная крышка
2 — насос
3 — электродвигатель
4 — заливной фильтр

Гидроблок предназначен для распределения потока рабочей жидкости в соответствии с гидросхемой для обеспечения технологических циклов прессов и предохранения гидросистемы от перегрузок.

Гидроблок выполнен в виде стального корпуса, на котором размещена распределительная и контрольно —регулирующая гидроаппаратура.

Маслоохладитель служит для охлаждения рабочей жидкости. Маслоохладитель представляет собой систему, состоящую из змеевика и трубопроводов подводящего и отводящего.
Замену масла в баке производить в следующем порядке:

  • первая замена — после одного месяца работы;
  • вторая замена — после трех месяцев работы;
  • третья замена и последующие — не реже одного раза за 6 месяцев работы.

Очистку масляного и заливного фильтров производить не реже одного раза в месяц.

Выводы трубопроводов подсоединяются непосредственно к водопроводной сети.

Для приводов насосов в гидроагрегатах установлены трехфазные асинхронные электродвигатели.

Возможные неисправности и методы их устранения

№ п/п

Наименование неисправностей

Вероятная причина

Метод устранения

1

Отсутствие номинальной производительности

Не отрегулирован клапан обратный управляемый

Отрегулировать клапан

2

Давление в штоковой полости цилиндра не достигает номинальной величины

Из-за загрязнения масла нарушена работа предохранительного клапана

Заменить масло.

Разобрать, промыть, заменить неисправные детали.

Собрать и отрегулировать клапан.

3

Повышенный шум при работе гидроагрегата

Недостаточный уровень масла

Не закреплен кожух вентилятора электродвигателя

Износ резиновой звездочки муфты

Долить масла до необходимого уровня

Закрепить кожух

Сменить звездочки

4

Давление в гидросистеме не достигает номинальной величины

Негерметичность соединений

Не отрегулирован клапан предохранительный

Износ насоса

Из-за загрязнения масла нарушена работа предохранительных клапанов.

Износ плунжера и корпуса дросселя

Подтянуть соединения, заменить при необходимости уплотнения.

Отрегулировать клапан

Заменить насос

Заменить масло Разобрать, промыть, заменить неисправные детали. Собрать и отрегулировать клапаны.

Заменить дроссель

5

Повышенная нагрузка на электродвигатель

Из-за загрязнения нарушена работа клапана

Из-за загрязнения масла нарушена работа клапана

Заменить масло.

Разобрать, промыть, заменить неисправные детали, собрать и отрегулировать клапан.

Заменить масло.

Разобрать, промыть, заменить неисправные детали, собрать клапан.

6

Давление в поршневой полости цилиндра не достигает номинальной величины

Из-за загрязнения масла нарушена работа клапана

Заменить масло.

Разобрать, промыть, заменить неисправные детали. Собрать и отрегулировать клапан.

  • Гарантия 18 месяцев
  • Температурный режим до 25 градусов
  • Ремонтная база
    Россия и СНГ
  • Доставка запчастей
    5-15 дней
  • Срок службы
    10-20 лет

Реальный внешний вид может немного отличаться от изображенного на страницах сайта. Возможны изменения технических характеристик товара в зависимости от модификации. Информация на данном сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

Пресс гидравлический вертикальный П6334Б (П6334) (усилием 250 тонн)

Усилие которого измеряется показателем в 2500 кН можно вместить в несколько строк. Это максимально продуктивное в работе оборудование обладает С-образной станиной и является одностоечным продуктом, который используется во всех возможных видах работ, связанных с обработкой материалов давлением. Устанавливаются детали соответствующей конфигурации и исполнения.

Пресс ПБ6334 используется в ряде операций. Перечень основных видов работ:

  • Запрессовочные работы и монтаж.
  • Калибровка, гибка и частичная или полная (в зависимости от необходимости) рихтовка.
  • Небольшие изменения и правки после правильной установки устройства.

Варианты использования пресса П6334

Спектр применения данного пресса, ввиду его многофункциональности, весьма обширен. Так, он используется в следующих отраслях:

  • судостроение;
  • машиностроение;
  • военно-промышленный комплекс;
  • строение станков и строительного оборудования;
  • металлургия;
  • инженерия;
  • тракторостроение;
  • работы ремонтные и слесарные;
  • обслуживание государственных и частных систем отопления;
  • корректировка и производство инженерного оборудования.

Сейчас этот пресс получил широкое распространение среди государственных предприятий. Также он продолжает соответствовать запросам коммерческих фирм. П6334 широко используется на заводах по всей России, ввиду своей востребованности и универсальности. Но даже в дальние уголки страны этот продукт поставляют как первоочередный продукт.\

Отличительные черты устройства пресса П6334

Центральной частью пресса является металлическая станина сварной конструкции с двумя стойками. Именно на станине находятся узлы П6334. Цилиндр, закрепленный гайкой с разрезным кольцом, размещен в верхней части конструкции консоли. На цилиндре, на нижнем торце установлен шток, который служит основой для динамичной планки. Эта планка не допускает поворота ползуна, и двигается в соответствии с движением планки станины. Необходимый экран предназначен для управления — он находится на кронштейне в задней части пресса.

Справа на корпусе размещается защищенный шкаф с электрооборудованием, при помощи которого производится управление прессом. В устройстве обязательна опция ручного управления.

Необходимые для его осуществления детали установлены в основе нижней консоли. Наполнение жидкостью основного трубопровода, который позволяет соединить гидронасос с цилиндрами, манометрами и другими устройствами. Для соблюдения норм безопасности рабочая зона может быть защищена съемными решетками, которые в своей конструкции используют фотобарьер.

Опции и режимы, использующиеся во время работы с П6334

  1. Самым необходимым и часто используемым режимом работы с прессом П6334 является «Ручной режим». Благодаря этой опции человек может досконально контролировать работу пресса, совершая нужное число манипуляций за определенный промежуток времени. Тут важна механическая работа человека, который осуществляет постепенное изменение положения управляющей рукояти, из исходного — вниз. Конечный выключатель является граничным положением рукоятки и свидетельствует о завершении работы устройства. Рабочий ход ползуна стартует уже после вышеописанной процедуры, он свидетельствует о начале работы электромагнита. Ползун движется в направлении снизу вверх, причем при достижении крайней верхней точки он останавливается автоматически, но при необходимости может быть остановлен уже после пересечения линии среднего положения на своем пути. Величина хода рукоятки дает возможность контролировать скорость движения ползуна на максимально высоком уровне.
  2. Нередко сложность выполнения поставленной задачи позволяет использовать полуавтоматический режим работы ПБ6334. В этом режиме не требуется держать кнопки ползуна постоянно. После того, как ползун опустился из верхнего (исходного) положения в нижнее, обратное движение он осуществляет самостоятельно — по соответствию с алгоритмом, который позже останавливает ползун в крайней верхней точке. Для такого эффекта достаточно отпустить кнопки на прессе. После же совершения этого действия в ручном режиме подобного эффекта нет, и ползун вверх передвигаться не будет.
  3. Весьма ситуативным остается наладочный режим. По сути своей он необходим исключительно для отладки уровня выключателей, которые находятся в конце «пути» ползуна. Это значит, что при отсутствии воздействия на кнопку ползун замирает, и в дальнейшее движение его может привести только повторное нажатие. Опции ускоренного хода в этом режиме попросту нет.

Характеристика параметров надежности гидравлического пресса

Производство прессов П6334 строится таким образом, чтобы готовый продукт мог избежать выхода из эксплуатации в течение максимального количества времени. Его устройство состоит из высококачественных деталей от европейских производителей, которые проходят множество экстремальных проверок. Только после этих проверок детали пресса отдаются для сборки, по завершению которых проходят еще ряд испытаний уже как целый механизм. Реализация П6334 возможна только по завершению всех проверок и после составления соответствующей документации.

Детали механизма должны иметь необходимые показатели:

  • плоскостности стола и нижней части ползуна;
  • перпендикулярности движения ползуна;
  • параллельность вышеупомянутой поверхности низа ползуна к поверхности стола;
  • ось отверстия ползуна должна быть параллельной траектории его перемещения;
  • автоматические средства безопасности в отношении подачи электричества и гидросистемы должны работать на высочайшем уровне.
  • Гарантия 18 месяцев
  • Температурный режим до 25 градусов
  • Ремонтная база
    Россия и СНГ
  • Доставка запчастей
    5-15 дней
  • Срок службы
    10-20 лет

Реальный внешний вид может немного отличаться от изображенного на страницах сайта. Возможны изменения технических характеристик товара в зависимости от модификации. Информация на данном сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

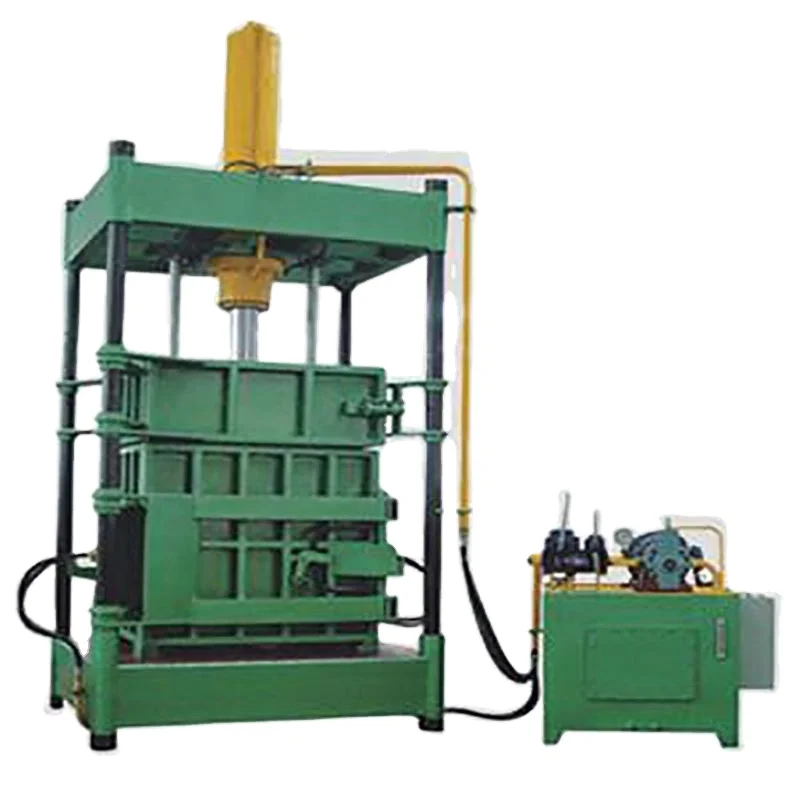

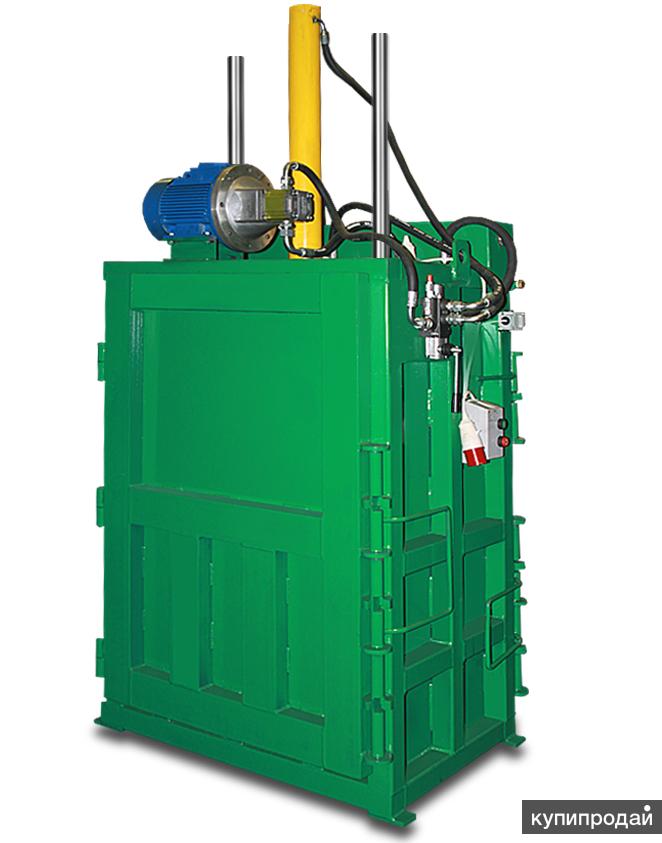

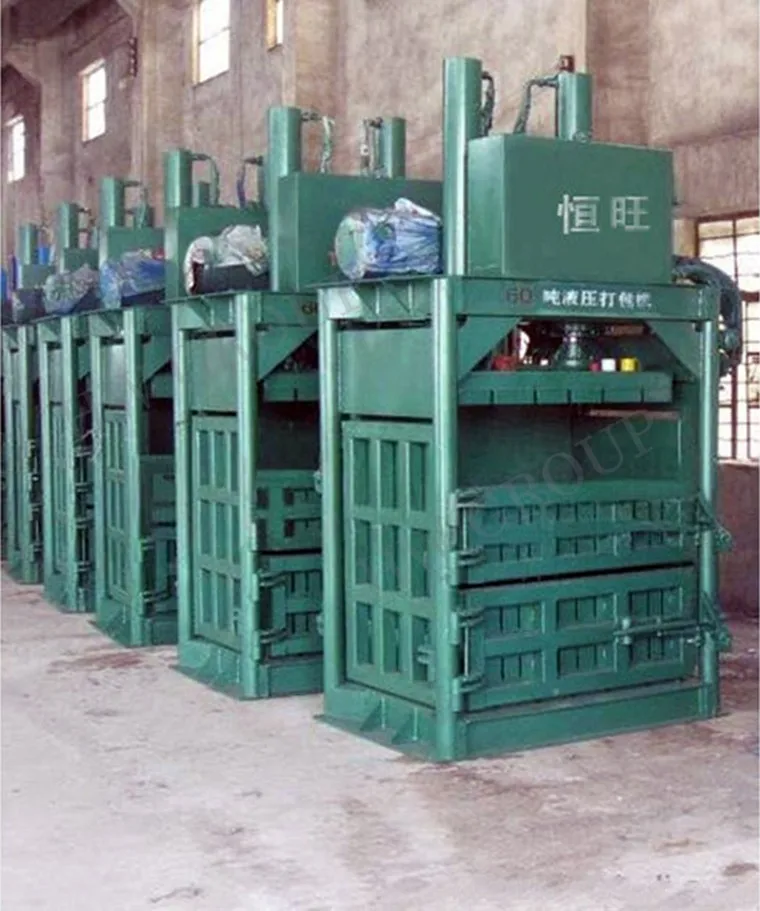

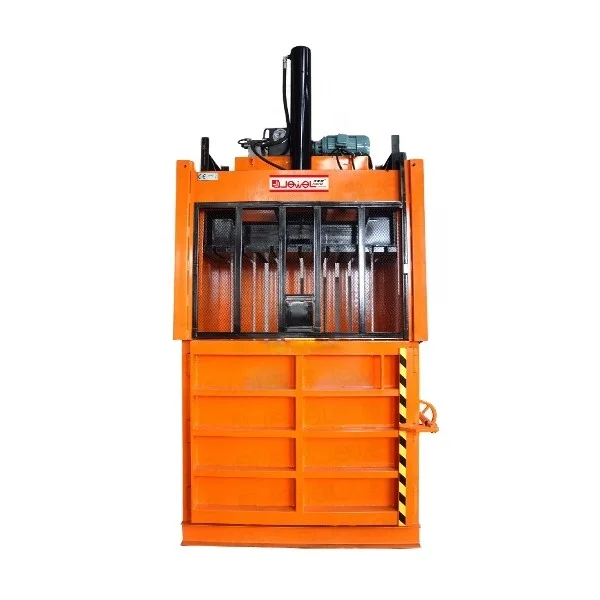

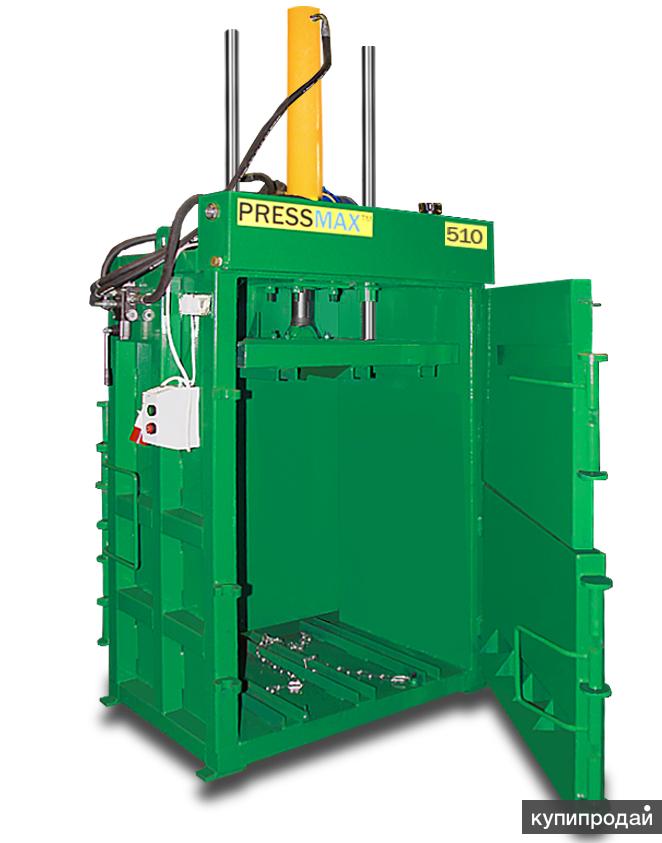

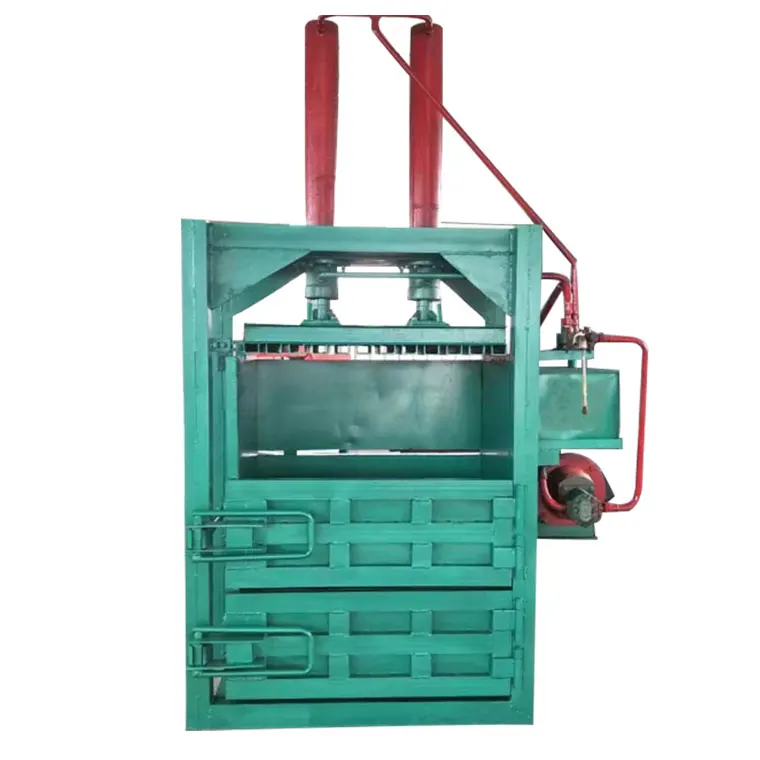

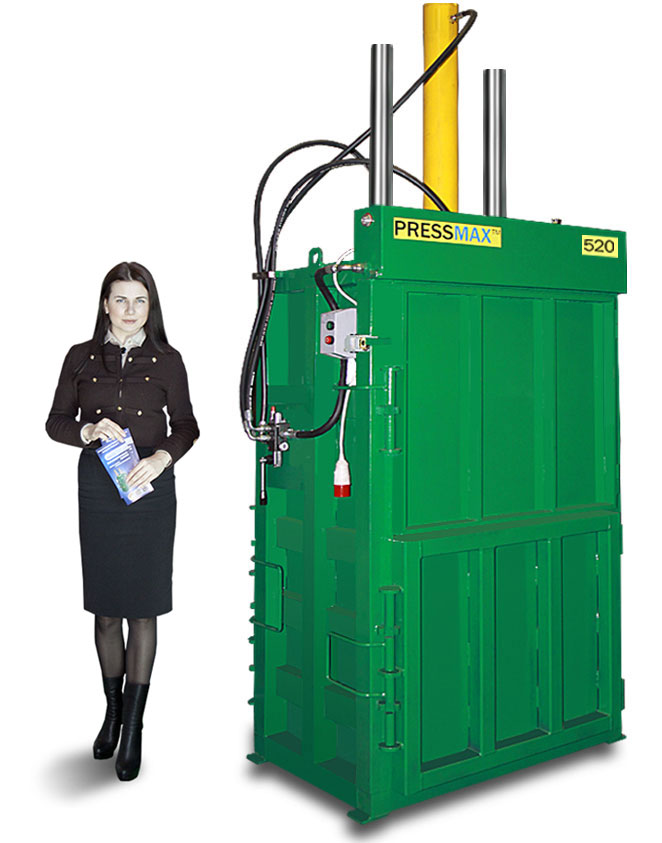

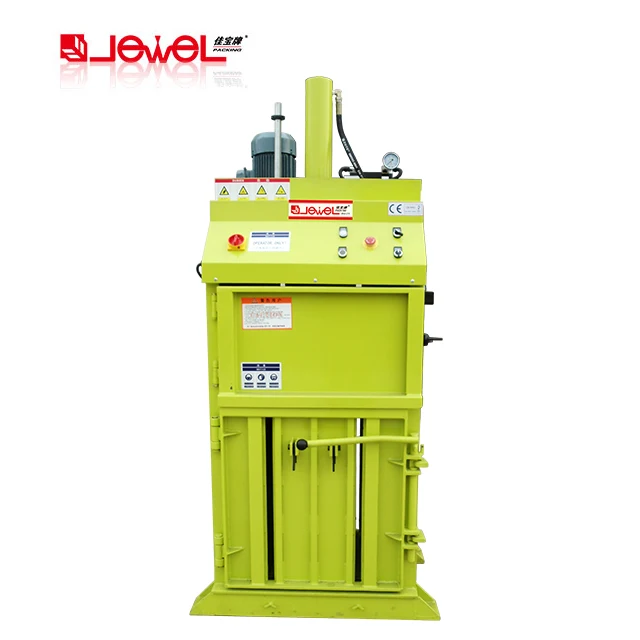

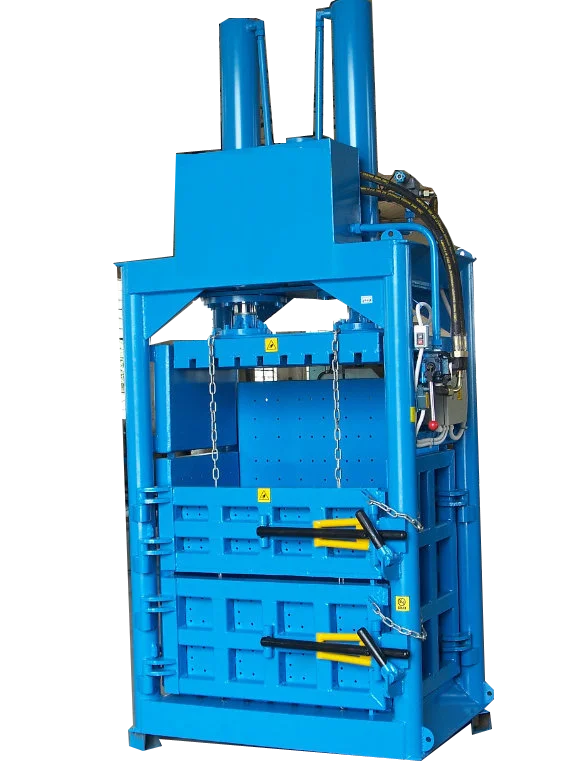

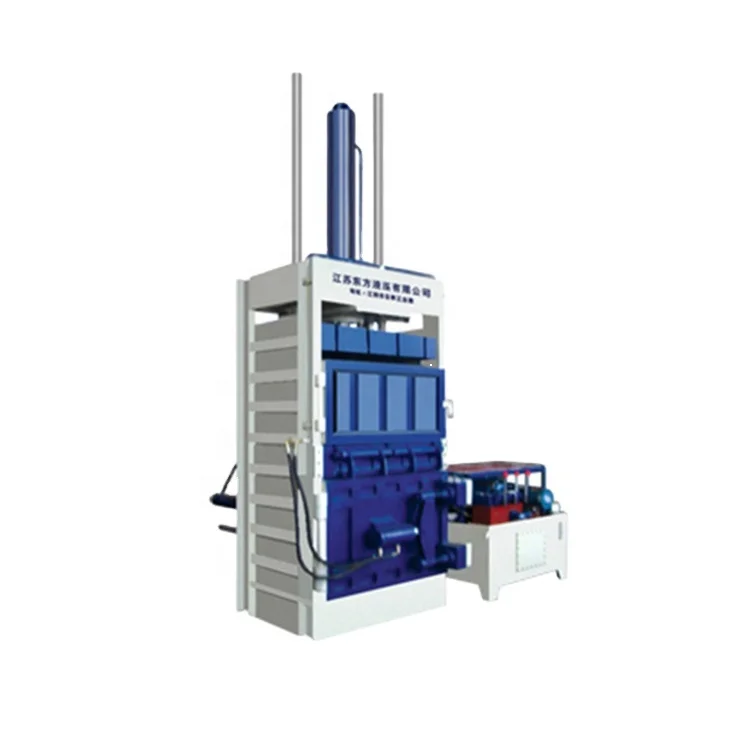

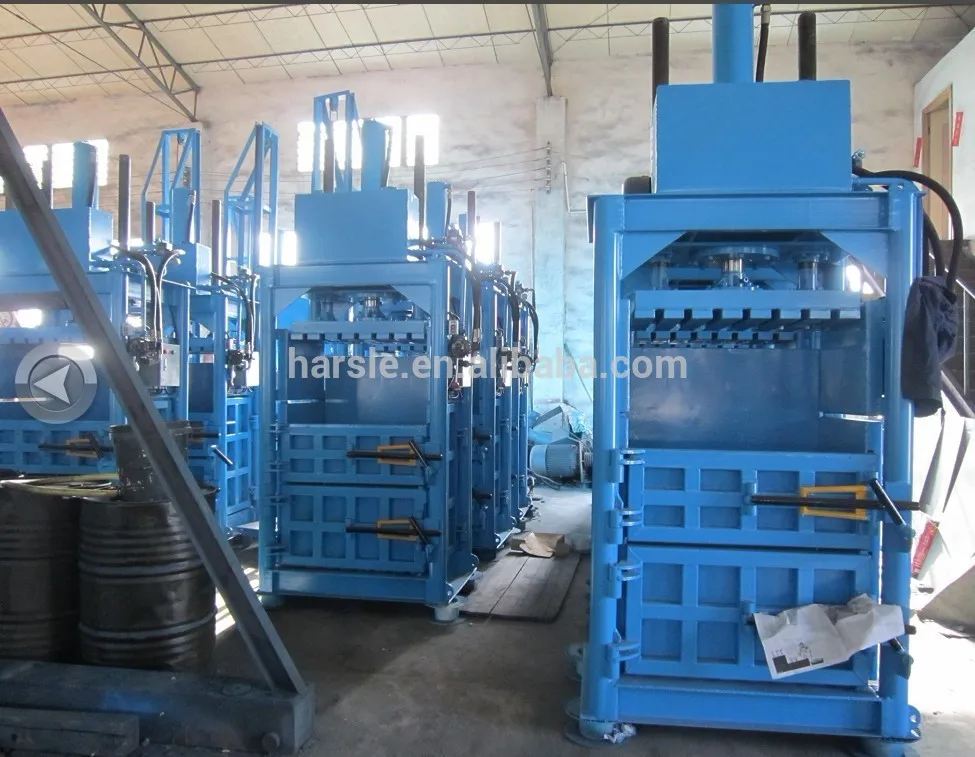

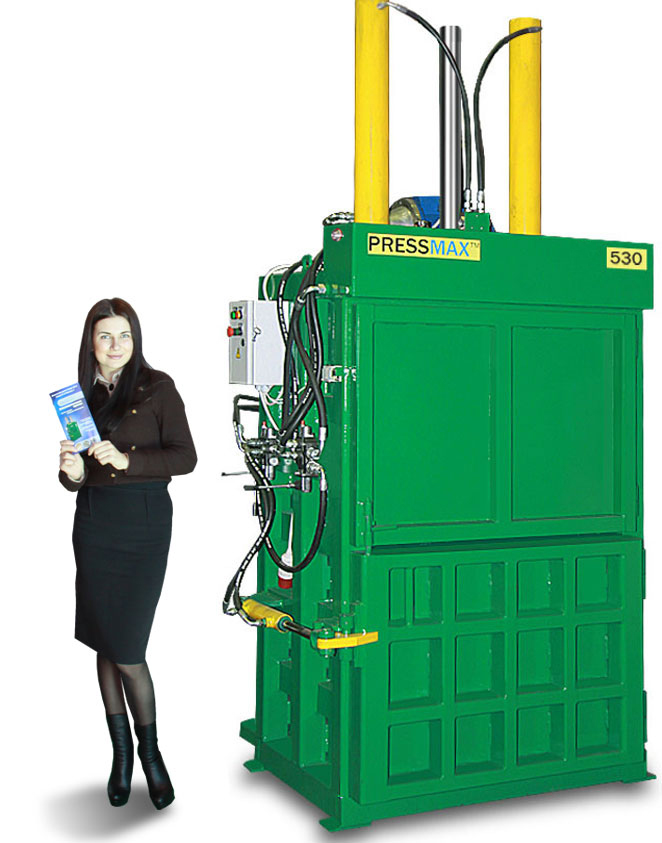

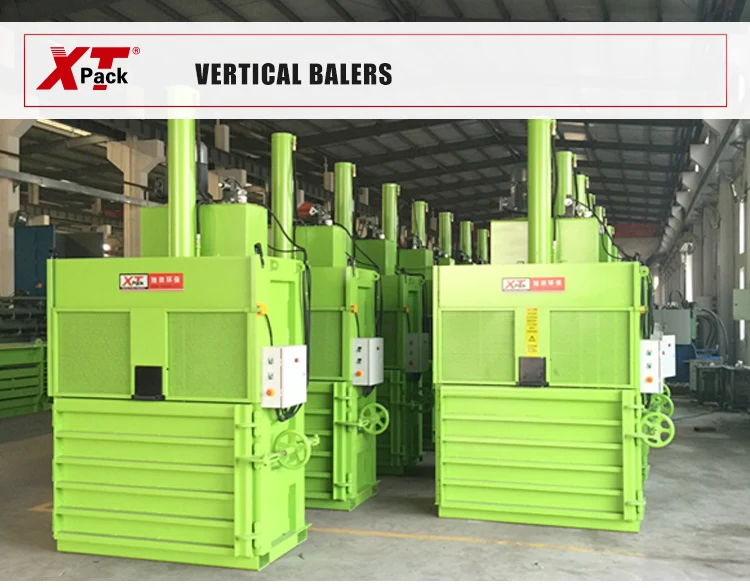

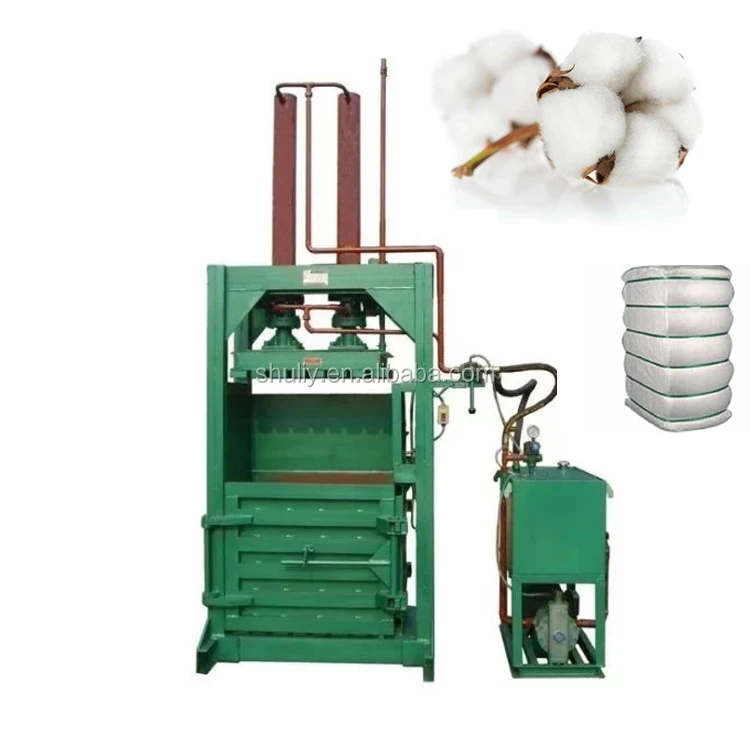

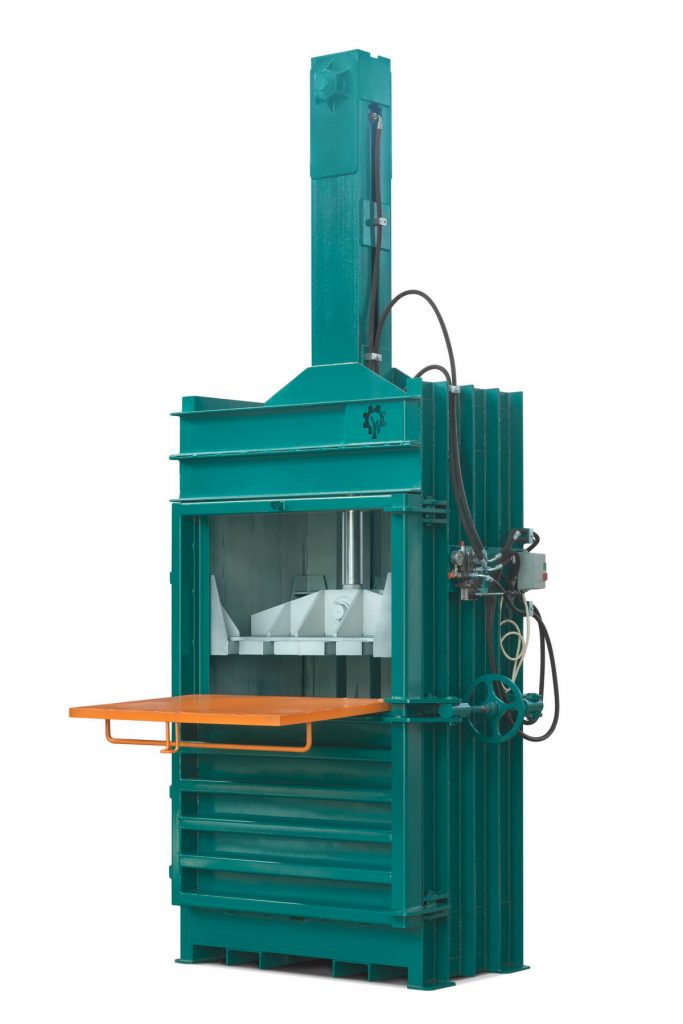

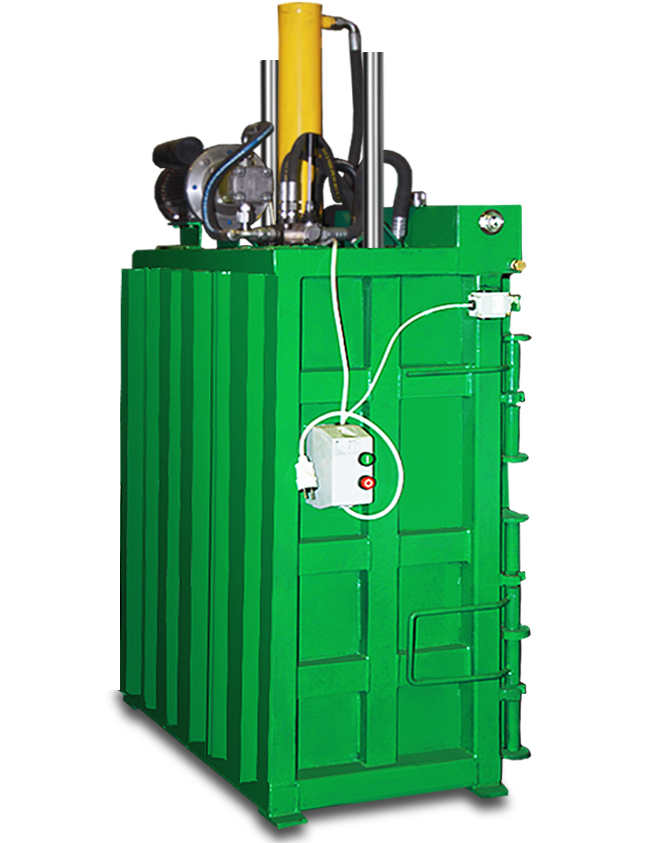

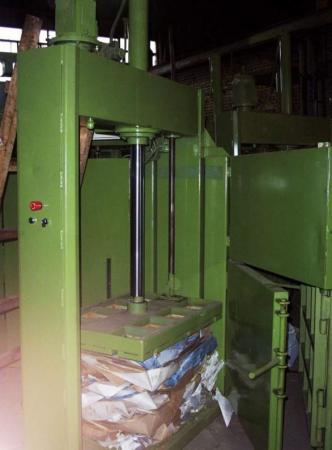

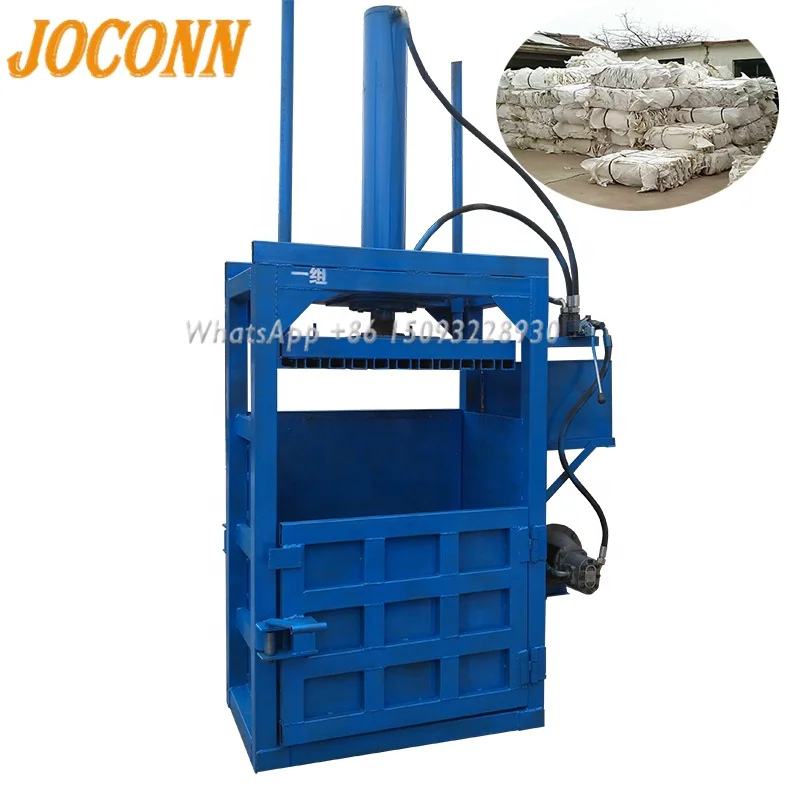

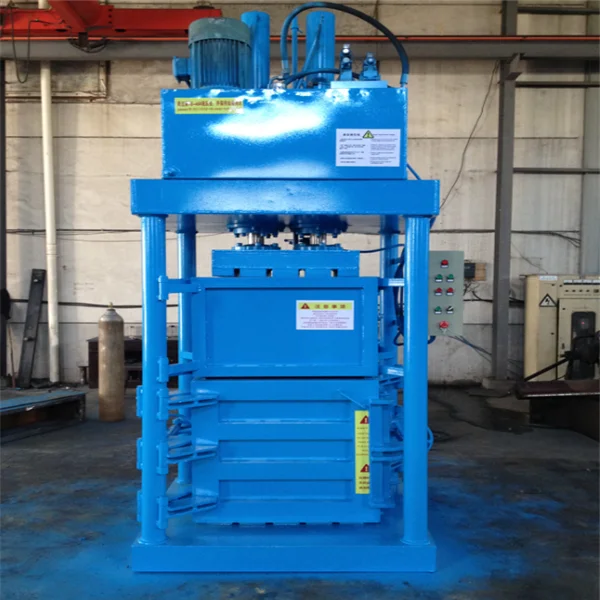

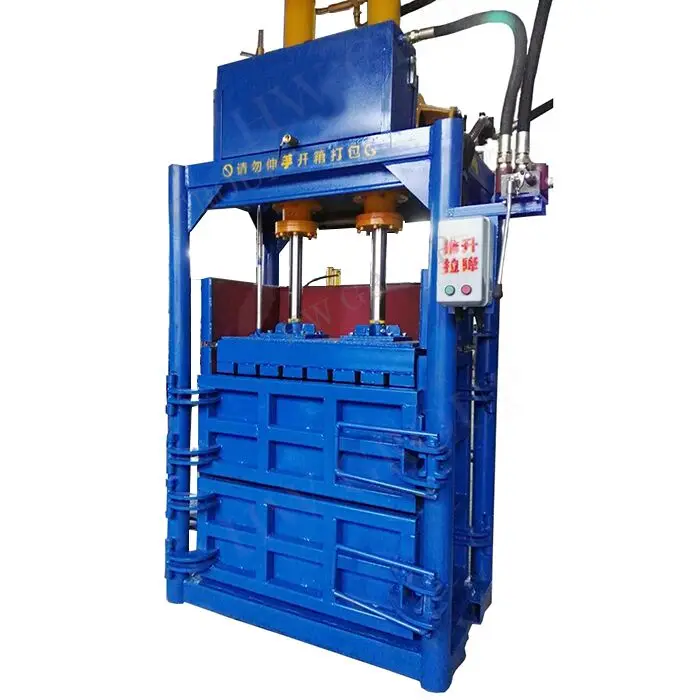

Вертикальный пресс пакетировочный “Евро”. Вес кипы 250-350 кг.

Прессы серии «Евро». Вес кипы 250-320 кг.

Невысокие и очень удобные прессы. Высота всего 2450 мм! Большое окно загрузки: 1200х500мм. Быстрый цикл прессования.

Пресс “Евро-20”. Вес кипы 250-260 кг.

При использовании пресса «Евро-16», загрузка еврофуры (длина 12 метров) гофрокартоном достигает 24 тонны! Примерно 102 кипы по 250кг.

Вертикальные прессы пакетировочные являются аналогами прессов «Bramidan» (Дания), “ORWAK” и используется для самых различных отходов. Его можно применять как пресс для макулатуры, картона, пленки, ПЭТ, алюминиевых банок, пластика, лекарственных трав и других материалов.

Технические характеристики

Модель пресса линейки “ЕВРО”:

«ЕВРО-20»

«ЕВРО-25»

«ЕВРО-30»

Усилие прессования, тонн:

20 25 30

Мощность – N (стандарт/ гидропривод «ЭКОЛАЙН»3- «Э»), кВт:

4/3 («Э») 5,5/4 («Э») 7,5/5,5 («Э»)

Тип шестеренного насоса:

Одинарный/ сдвоенный насос («Э»3) «MARZOCCHI» (Италия) с переключателем давлений (низкое/высокое)

Удельное давление в конце прессования, кг/см2:

2,1 2,6 3,2

Дверь загрузки, ШхВ:

1200х800

Размеры кипы, ДхШхВ (мм):

1200х800х750 (4 ряда обвязки)

Максимальный вес кипы (картон), кг/ производительность (кип/час):

250-260/ 2-4 280-300/2-3 290-320/2-3

Габариты пресса, ДхШхВ (мм):

1470х01310х2450(!)

Рабочее давление (свободное давление**), бар:

240 (60) 205 (90) 195 (85)

Напряжение (частота), степень защиты IP54:

380В (50Гц)

Выгрузка кипы:

Автоматическая (отдельный автоматический узел на пресс-плите)/ Механизированная (цепью при обратном ходе плиты)

Управление:

Автоматическое (нажатие одной кнопки) + функция «Автостарт»/ Ручное1 (удержание рычага)

Цикл прессования, сек:

32 35 30

Вес пресса (не более), кг:

1450 1550 1600

*свободное давление – это запас неиспользуемой мощности гидропривода, направленный на увеличение ресурса гидравлической системы пресса.
Расширенная гарантия 2 года!

Пресс «Евро» – небольшой вертикальный пресс высокой мощности. Его достоинством является отличная надежность, низкие затраты при эксплуатации и небольшое потребление энергии. Устройство, которое имеет пресс для отходов, включает в себя ручные гидрораспределители, способствующие увеличению плотности кипы на 20%. Устройства хорошо подходят для организаций, чей уровень мусора небольшой или средний. Его можно использовать в супермаркетах, на рынках, в небольшом производстве, на складах. Компактный пресс для ТБО удобен для помещений небольшой площади. Устройство сжимает мусор приблизительно в 12 раз.

Вертикальный гидравлический пресс ПБ6334 – цена, отзывы, характеристики с фото, инструкция, видео

Вертикальный гидравлический пресс ПБ6334 обладает С-образной станиной и является одностоечным продуктом, который используется во всех возможных видах работ, связанных с обработкой материалов давлением. Устанавливаются детали соответствующей конфигурации и исполнения.

Пресс ПБ6334 используется в ряде операций. Перечень основных видов работ:

  • Запрессовочные работы и монтаж.
  • Калибровка, гибка и частичная или полная (в зависимости от необходимости) рихтовка.
  • Небольшие изменения и правки после правильной установки устройства.

Области применения

Спектр применения данного пресса, ввиду его многофункциональности, весьма обширен. Так, он используется в следующих отраслях:

  • судостроение;
  • машиностроение;
  • военно-промышленный комплекс;
  • строение станков и строительного оборудования;
  • металлургия;
  • инженерия;
  • тракторостроение;
  • работы ремонтные и слесарные;
  • обслуживание государственных и частных систем отопления;
  • корректировка и производство инженерного оборудования.

Сейчас этот пресс получил широкое распространение среди государственных предприятий. Также он продолжает соответствовать запросам коммерческих фирм. П6334 широко используется на заводах по всей России, ввиду своей востребованности и универсальности. Но даже в дальние уголки страны этот продукт поставляют как первоочередный продукт.

Отличительные особенности пресса ПБ6334

Центральной частью пресса является металлическая станина сварной конструкции с двумя стойками. Именно на станине находятся узлы П6334. Цилиндр, закрепленный гайкой с разрезным кольцом, размещен в верхней части конструкции консоли. На цилиндре, на нижнем торце установлен шток, который служит основой для динамичной планки. Эта планка не допускает поворота ползуна, и двигается в соответствии с движением планки станины. Необходимый экран предназначен для управления – он находится на кронштейне в задней части пресса.

Справа на корпусе размещается защищенный шкаф с электрооборудованием, при помощи которого производится управление прессом . В устройстве обязательна опция ручного управления.

Необходимые для его осуществления детали установлены в основе нижней консоли. Наполнение жидкостью основного трубопровода, который позволяет соединить гидронасос с цилиндрами , манометрами и другими устройствами. Для соблюдения норм безопасности рабочая зона может быть защищена съемными решетками, которые в своей конструкции используют фотобарьер.

Опции и режимы, использующиеся во время работы с ПБ6334

Самым необходимым и часто используемым режимом работы с прессом П6334 является «Ручной режим». Благодаря этой опции человек может досконально контролировать работу пресса, совершая нужное число манипуляций за определенный промежуток времени. Тут важна механическая работа человека, который осуществляет постепенное изменение положения управляющей рукояти, из исходного – вниз. Конечный выключатель является граничным положением рукоятки и свидетельствует о завершении работы устройства. Рабочий ход ползуна стартует уже после вышеописанной процедуры, он свидетельствует о начале работы электромагнита. Ползун движется в направлении снизу вверх, причем при достижении крайней верхней точки он останавливается автоматически, но при необходимости может быть остановлен уже после пересечения линии среднего положения на своем пути. Величина хода рукоятки дает возможность контролировать скорость движения ползуна на максимально высоком уровне.

Нередко сложность выполнения поставленной задачи позволяет использовать полуавтоматический режим работы ПБ6334. В этом режиме не требуется держать кнопки ползуна постоянно. После того, как ползун опустился из верхнего (исходного) положения в нижнее, обратное движение он осуществляет самостоятельно – по соответствию с алгоритмом, который позже останавливает ползун в крайней верхней точке. Для такого эффекта достаточно отпустить кнопки на прессе. После же совершения этого действия в ручном режиме подобного эффекта нет, и ползун вверх передвигаться не будет.

Весьма ситуативным остается наладочный режим. По сути своей он необходим исключительно для отладки уровня выключателей, которые находятся в конце «пути» ползуна. Это значит, что при отсутствии воздействия на кнопку ползун замирает, и в дальнейшее движение его может привести только повторное нажатие. Опции ускоренного хода в этом режиме попросту нет.

Характеристика параметров надежности гидравлического пресса

Производство прессов П6334 строится таким образом, чтобы готовый продукт мог избежать выхода из эксплуатации в течение максимального количества времени. Его устройство состоит из высококачественных деталей от европейских производителей, которые проходят множество экстремальных проверок. Только после этих проверок детали пресса отдаются для сборки, по завершению которых проходят еще ряд испытаний уже как целый механизм. Реализация П6334 возможна только по завершению всех проверок и после составления соответствующей документации.

Детали механизма должны иметь необходимые показатели:

  • плоскостности стола и нижней части ползуна;
  • перпендикулярности движения ползуна;
  • параллельность вышеупомянутой поверхности низа ползуна к поверхности стола;
  • ось отверстия ползуна должна быть параллельной траектории его перемещения;
  • автоматические средства безопасности в отношении подачи электричества и гидросистемы должны работать на высочайшем уровне.

ХарактеристикаЗначение
Усилие пресса, кН2500
Ход ползуна, мм500
Расстояние от стола до ползуна, мм800
Размер стола, мм1000×630
Мощность привода, кВт15
Напряжение, В380
Габаритные размеры (без стола), мм1250x2170x3150
Масса ПБ6334 , кг10000

Стартовая комплектация

  • пресс;
  • агрегат, необходимый для функционирования гидросистемы;
  • механизм управления, защищенный шкафом;
  • пульт функциональный .

Второстепенная комплектация

  • стол;
  • боек;
  • система правки;

Эти детали должны подходить под пресс, поэтому для их закупки часто выбирают того же производителя.

Официальная документация ПБ6334

  • паспорт пресса;
  • руководство по использованию;
  • копия или оригинал сертификата, закрепляющего соответствие нормам качества и безопасности.

Вертикальный гидравлический пресс

Изобретение относится к области машиностроения, в частности к созданию или модернизации гидравлических прессов вертикального типа различного назначения. Пресс содержит верхнюю поперечину и станину, стянутые колоннами, по которым направляется подвижная траверса с верхним инструментом, установленную на станине промежуточную плиту с выдвижным столом, закрепленным на нем нижним инструментом. Станина снабжена со стороны нижней поверхности гидроцилиндрами и вертикальными стяжками. В промежуточной плите на боковых поверхностях предусмотрены цапфы, жестко скрепленные с промежуточной плитой. Цапфы и станина снабжены отверстиями, через которые проходят вертикальные стяжки. На верхних концах стяжек выполнены головки, опирающиеся на цапфы. Нижние концы стяжек соединены посредством гаек с гидроцилиндрами. Плунжеры гидроцилиндров через сферические шайбы опираются в нижнюю поверхность станины. Гидроцилиндры запитаны постоянным давлением жидкости от гидропривода пресса. В результате обеспечивается снижение износа сопрягаемых поверхностей промежуточной плиты и станины, снижение трудозатрат при их ремонте, а также повышается точность штамповок. 2 ил.



Данное изобретение относится к области машиностроения, а именно к прессостроению, т.е. к созданию или модернизации гидравлических прессов вертикального типа различного назначения.

В металлургической промышленности в производстве железнодорожных колес широко применяются для пооперационного формообразования заготовок в горячем состоянии вертикальные гидравлические прессы. Например, известен вертикальный гидравлический пресс для изготовления железнодорожных колес. См. Эрнст Мюллер «Гидравлические прессы и их приводы», первый том; «Ковочные прессы», М.: Машиностроение, 1965, стр.279…280, фиг.209 и 210. Пресс состоит из верхней поперечины и станины, стянутых колоннами, по которым направляется подвижная траверса с верхним инструментом. На станине установлена промежуточная плита с направляющими планками скольжения, по которым может перемещаться стол с нижним инструментом. Промежуточная плита крепится к верхней поверхности станины болтами.

При нагружении пресса верхний, нижний инструменты и промежуточная плита находятся в условиях сложного напряженного и деформированного состояния, т.к. подвержены сжатию и изгибу. При этом на опорных поверхностях возникают высокие удельные давления, достигающие 600 МПа и более, а от горячих заготовок передается повышенная температура, что вызывает в инструментах и промежуточной плите не только упругие, но и остаточные деформации, которые приводят к износу и отрицательно влияют на точность штамповки.

Наибольший износ происходит на сопрягаемых поверхностях промежуточной плиты и станины, величина которого зависит от смещений промежуточной плиты относительно станины; наибольшие смещение наблюдаются по периметру их сопрягаемых поверхностей. В данном примере взаимные горизонтальные перемещения промежуточной плиты относительно станины могут быть значительными, поскольку они стянуты между собой сравнительно слабыми болтовыми креплениями. Кроме того, промежуточная плита не имеет надежной фиксации в направлении передвижения стола, что, в свою очередь, не обеспечивает стабильность центровки верхнего и нижнего инструментов, снижая точность штамповки.

Известен вертикальный гидравлический пресс, используемый также в производстве железнодорожных колес, см. авторское свидетельство №211318, содержащий станину и выдвижной стол, расположенный на промежуточной плите, установленной на станине пресса. Этот пресс принят за прототип данного изобретения.

Пресс отличается тем, что промежуточная плита соединяется со станиной в горизонтальной плоскости, с одной стороны пресса при помощи стационарного упора, выполненного в плите, а с противоположной стороны – через прижимные гидравлические цилиндры. Последние, находящиеся под постоянным давлением рабочей жидкости, и наличие упора создают надежное соединение плиты со станиной в горизонтальном направлении, исключая образование зазора между станиной и упором, чем достигается стабильность центровки между верхним и нижним инструментами.

Основным недостатком данной конструкции пресса является то, что промежуточная плита не стянута со станиной в вертикальном направлении и при нагружении пресса в условиях высоких удельных давлений, как было указано выше, на сопрягаемых поверхностях плиты и станины будут происходить взаимные горизонтальные перемещения, которые вызывают износ на этих поверхностях и снижение точности штамповок. А восстановление геометрии изношенных поверхностей потребует значительных трудозатрат.

Целью предлагаемого изобретения является снижение износа сопрягаемых поверхностей промежуточной плиты и станины, что позволит повысить точность штамповок и уменьшить трудозатраты при ремонтах по восстановлению геометрии этих поверхностей.

Сущность предложенного изобретения заключается в том, что станина снабжена со стороны нижней поверхности гидроцилиндрами и вертикальными стяжками, в промежуточной плите на боковых поверхностях предусмотрены цапфы, жестко скрепленные с промежуточной плитой, например, путем запрессовки их концов, при этом цапфы и станины снабжены отверстиями, через которые проходят вертикальные стяжки. На верхних концах последних выполнены головки, опирающиеся на цапфы, а нижние концы стяжек соединены посредством гаек с гидроцилиндрами, плунжеры которых через сферические шайбы опираются в нижнюю поверхность станины. Гидроцилиндры запитаны постоянным давлением жидкости от гидропривода пресса.

Пример конкретного осуществления изобретения показан на приведенных чертежах. На фиг.1 изображен главный вид вертикального гидравлического пресса; на фиг.2 – разрез А-А фиг.1.

Вертикальный гидравлический пресс содержит верхнюю поперечину 1 и станину 2, стянутые колоннами 3, по которым перемещается подвижная траверса 4 с верхним инструментом 5, установленную на станине промежуточную плиту 6 с выдвижным столом 7, закрепленным на нем нижним инструментом 8; стол перемещается от гидроцилиндров 9 по направляющим 10, которые крепятся на промежуточной плите, станина снабжена вертикальными гидроцилиндрами 11 и вертикальными стяжками 12, последние установлены в отверстия 13 цапф 16 и в отверстия 14 станины, на верхних концах стяжек предусмотрены головки 15, которые опираются на цапфы 16, запрессованные своими концами в промежуточную плиту, а нижние концы стяжек соединены посредством гаек 17 с вертикальными гидроцилиндрами, плунжеры 18 которых через сферические шайбы 19 опираются в нижнюю поверхность 20 станины, при этом вертикальные гидроцилиндры через подводы 21 запитаны постоянным давлением рабочей жидкости от гидропривода пресса.

Работа пресса происходит следующим образом. После подачи заготовки на нижний инструмент 8 подвижная траверса 4 с подвижным инструментом 5 под воздействием жидкости низкого давления в главном цилиндре совершает сначала холостой ход до соприкосновения с заготовкой, затем под воздействием жидкости высокого давления совершается рабочий ход и заготовка деформируется с помощью инструмента. Усилие пресса от инструмента 8 передается через стол 7 и направляющие 10 на промежуточную плиту 6 и станину 2, которые от этой нагрузки испытывают сжатие и изгиб. При сжатии и изгибе сопрягаемые поверхности промежуточной плиты и станины упруго удлиняются во всех направлениях от оси пресса. В случае, как у прототипа, когда промежуточная плита свободно лежит на станине (они не притянуты друг к другу необходимым усилием), то удлинения их сопрягаемых поверхностей разные, т.к. жесткости этих деталей значительно отличаются, и работают они по-разному: станина, как балка на опорах, а плита, как свободно лежащая деталь. В предлагаемом изобретении промежуточная плита притягивается к станине стяжками 12 через цапфы 16 посредством гидроцилиндров 11, к которым подведено постоянное высокое давление жидкости через подвод 21 от гидропривода пресса, например от насосно-аккумуляторной станции. Усилие, развиваемое гидроцилиндрами 11, с одной стороны передается через плунжеры 18 и сферические шайбы 19 на станину 2, а с другой стороны – через корпусы цилиндров и гайки 17 передается на стяжки 12, которые притягивают головками 15 через цапфы 16 промежуточную плиту к станине расчетным усилием, исключающим возможные перемещения сопрягаемых поверхностей этих деталей (они будут перемещаться совместно, как слой единой детали), обеспечивая необходимый прижим промежуточной плиты к станине. Таким образом, благодаря предлагаемой конструкции исключаются взаимные горизонтальные перемещения относительно друг друга промежуточной плиты и станины, что позволит значительно сократить износ на сопрягаемых поверхностях, повысить точность штамповок и снизить трудозатраты при ремонтах пресса.

Вертикальный гидравлический пресс, содержащий верхнюю поперечину и станину, стянутые колоннами, по которым направляется подвижная траверса с верхним инструментом, установленную на станине промежуточную плиту с выдвижным столом, закрепленным на нем нижним инструментом, отличающийся тем, что станина снабжена со стороны нижней поверхности гидроцилиндрами и вертикальными стяжками, в промежуточной плите на боковых поверхностях предусмотрены цапфы, жестко скрепленные с промежуточной плитой, например, путем запрессовки их концов, при этом цапфы и станина выполнены с отверстиями, через которые проходят вертикальные стяжки, на верхних концах последних выполнены головки, опирающиеся на цапфы, а нижние концы стяжек соединены посредством гаек с гидроцилиндрами, плунжеры которых через сферические шайбы опираются на нижнюю поверхность станины, гидроцилиндры запитаны постоянным давлением жидкости от гидропривода пресса.

Вертикальные и горизонтальные пакетировочные прессы

Нераспашные гидравлические вертикальные пакетировочные прессы (вертикальные прессы с фронтальной загрузкой) предназначены для брикетирования различных видов отходов (картон, бумага, пластик, пленки, железные банки и бочки, пищевые отходы и т. д.) и используются на производстве, в магазинах, ресторанах и т. д..

Пакетировочные прессы ПГ-4 с усилием прессования 4 тонны могут работать совместно с оборудованием для переработки полимерных отходов и оборудованием для производства изделий из вторичных полимеров (и полуфабрикатов), также производимых компанией «Сифания-Экотехника».

НАЗНАЧЕНИЕ ПРЕССА ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО ПАКЕТИРОВОЧНОГО ПГ-4:

Пресс предназначен для пакетирования макулатуры, картонных коробок и прочих бумажных обрезков, отходов пластика и пленки, алюминиевых и жестяных банок, металлических стружек цветного и черного металлов, также других отходов производств, ветоши и прочего объемного мусора.

Однокамерные вертикальные прессы ПГ обладают компактными размерами и могут применяться в общественных местах, таких как парки культуры, железнодорожные вокзалы, аэропорты, торговые центры, автобусные станции, на предприятиях общепита быстрого обслуживания, ресторанах и магазинах. Однокамерные вертикальные прессы имеют ряд моделей, предназначенных для выполнения практически всех задач по компактированию отходов.

Вертикальные прессы ПГ могут формировать кипы весом, например для картона от 40 кг до 500 кг, уменьшая объем отходов на 80%. Все прессы ПГ оснащены системой для обвязки кип, скрепляя их 2-мя – 4-я лентами (в зависимости от размера кип и материала отходов).

Пакетировочные прессы могут работать совместно с оборудованием для переработки полимерных отходов и оборудованием для производства изделий из вторичных полимеров (и полуфабрикатов), также производимых компанией «Сифания-Экотехника».

Преимуществом брикетирования твердых бытовых отходов с помощью гидравлического пресса ПГ является:

  • уменьшение биологической и химической активности брикетированных отходов;
  • уменьшается возможность самовозгорания;
  • устранение разброса ветром легких отходов;
  • низкая влажность брикетированных отходов и высокая плотность брикетов, которая не допускает впитывания атмосферных осадков, способствует замедлению анаэробных процессов;
  • сокращение транспортных расходов по перевозке отходов в 6-8 раз из-за их высокой плотности;
  • для перевозки брикетов используются обычные грузовики с платформой, а не специализированные машины;
  • работа с брикетами ТБО более технологична, экологически безопасна и более эстетична, что имеет определенную социальную значимость;
  • устраняет благоприятную среду для размножения грызунов, птиц, бездомных животных.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАКЕТИРОВОЧНОГО ПРЕССА ПГ-4:
  • Конструктивное исполнение – вертикальный
  • Усилие прессования – 4 т
  • Характеристики силовой установки – 380/220 В, до 1,5/2,2 кВт
  • Габариты (вхшхг) – 2320х1040х700 мм
  • Загрузочное отверстие (вхш) – 400х730 мм
  • Масса пресса – 450 кг
  • Размер тюка (вхшхг) – 700х730х500 мм
  • Вес тюка (в зависимости от материала) – 40/80 кг
  • Цикл прессования (стандартное) – 35 сек.
  • Удаление тюка – механизированное
  • Увязка тюка – ручная
  • Ход штока – 700 мм
  • Количество ниток обвязки – 2 шт.

Условия поставки и сроки изготовления вертикального пакетировочного пресса зависят от выбранной комплектации и пожеланий Заказчика. Как правило, предоплата составляет 50%, а поставка производится в течение 15-ти рабочих дней после предоплаты.

Гарантийные обязательства при односменной работе – 24 месяца. Предприятие-производитель гарантирует послегарантийное обслуживание и поставку запасных частей.

Пресс гидравлический вертикальный с механизированной загрузкой

Пресс гидравлический вертикальный с механизированной загрузкой модели ПГ предназначен для производства строительного бруса методом холодного склеивания.
– высота пакета до 1700мм
– длина пакета 3, 6 и 12м
– ширина пакета до 250мм
– секции работающие как вместе, так и раздельно
– различный угол открытия аппарели
– ручное или кнопочное управление
– с автоматическими режимами
– изготовление по индивидуальному техническому заданию

 Функции  пресс – ваймы гидравлической с механизированной загрузкой для строительного клееного бруса:

  • Механизированная загрузка пакета ламелей в зону прессования и выгрузка склеенного бруса из зоны прессования в исходное положение. Управление производится с кнопочного поста управления гидроцилиндрами.
  • Автоматическое поддержание давления в силовых гидроцилиндрах, выполняющих прессование ламелей в брус.
  • Дросселирование силовых цилиндров с целью регулирования и перекрытия потоков масла.

Технические и технологические преимущества пресс-ваймы для бруса гидравлической с механизированной загрузкой:

  • Быстрая закладка ламелей с их удобным оптимальным базированием. Выгрузка клееного бруса не требует физической нагрузки для перемещения его на роликовый транспортёр и осуществляется на высоте благоприятной для работы 0,9 метра. Механизация позволяет сократить время загрузки и выгрузки пресса, соответственно увеличить производительность. Для обслуживания не требуются работники с особыми физическими данными. Сокращается количество обслуживающих пресс. При зеркальном размещении второго пресса не требуется дополнительных транспортеров, клеенаносящих устройств и увеличивается коэффициент занятости обслуживающего персонала.
  • Простота и доступность настройки и обслуживания пресса.
  • Компактность. Длина пресса соответствует длине обрабатываемой заготовки.
  • Нижнее расположение силовых цилиндров исключает попадание масла на заготовки.
  • Применение гидравлических цилиндров на боковых прижимах, дает дополнительное регулируемое усилие с целью выравнивания ламелей.
  • Запираемая на замок загрузочная базовая аппарель создает цельную замкнутую конструкцию, что позволяет выдерживать максимальные усилия прессования и соблюсти геометрию прессования.
Высококачественный и эффективный вертикальный гидравлический пресс

Местное послепродажное обслуживание

О продуктах и ​​поставщиках:
 Alibaba.com предлагает широкий спектр эффективных, мощных и прочных вертикальных гидравлических прессов   для различных целей металлообработки. Оснащенные мощными механизмами и превосходной эффективностью, эти машины невероятно эффективны для промышленных металлообрабатывающих работ и являются экономичным вариантом. Эти вертикальные гидравлические прессы   импровизированы с использованием модернизированных технологий для автоматического управления и работают быстрее, тем самым повышая производительность.Ведущие поставщики и вертикальный гидравлический пресс  оптовики  на сайте предлагают эти качественные машины по конкурентоспособным ценам и удивительным скидкам.

Механически-пневматический вертикальный гидравлический пресс с ЧПУ , установленный на объекте, изготовлен из прочных и прочных материалов, которые помогают им выдерживать долгое время после использования в промышленных масштабах и обладают удивительной прочностью. Эти машины не только экологичны и долговечны, но и энергоэффективны, что в долгосрочной перспективе помогает предприятиям.Вертикальный гидравлический пресс может сделать все за вас, начиная с самых разных работ по штамповке, прессованию, гибке, формованию, резке, неглубокой вытяжке и другим работам по металлу. Этот автоматический вертикальный гидравлический пресс поставляется с основными механическими компонентами, которые являются эффективными и обеспечивают прецизионную штамповку.

Вы можете выбрать из множества вертикальных гидравлических прессов , доступных в различных размерах и характеристиках, в зависимости от ваших требований и выбранной модели.Одними из уникальных особенностей вертикального гидравлического пресса являются централизованная система смазки, автоматический возврат масла, шарико-винтовая передача и многое другое для продления срока службы этих машин. Жесткая конструкция вертикального гидравлического пресса обеспечивает стыковку штампов, а рамы C-типа обеспечивают более высокую жесткость при низкой деформации. Компактный размер помогает свести к минимуму вибрацию.

Ознакомьтесь с разнообразным ассортиментом вертикальных гидравлических прессов в Alibaba.com и покупайте эти продукты в рамках своего бюджета и требований. Эти машины доступны как OEM-заказы с отличным послепродажным обслуживанием и низкими затратами на техническое обслуживание. Они имеют сертификаты CE, ISO, SGS, ROHS.

Вертикальный гидравлический пресс, гидравлический пресс, в секторе 48, Фаридабад, Kospar Hycon Enterprises

Вертикальный гидравлический пресс, гидравлический прессовый станок, в секторе 48, Фаридабад, Kospar Hycon Enterprises | ID: 1252912748

Спецификация продукта

Размер кровати Согласно требованию
Марка Kospar
Цвет Согласно требованию
Рабочее давление Согласно требованию

Описание продукта

Обладая бескомпромиссным подходом к качеству, мы производим и экспортируем вертикальный гидравлический пресс .Эти вертикальные гидравлические прессы Вертикальные гидравлические прессы безупречной конструкции находят широкое применение в металлургической промышленности для обработки металлов давлением, прошивки, волочения и других процессов. Мы предлагаем эти прессы в автоматических и полуавтоматических моделях согласно требованиям клиентов. Эти машины снабжены полимерными подшипниками без смазки и управлением PLC.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1998

Юридический статус Фирмы Физическое лицо – Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот Rs.2 – 5 крор

IndiaMART Участник с мая 2002 г.

GST06AGNPK4375K1ZX

Код импорта и экспорта (IEC) 05070 *****

Опираясь на передовое инженерное искусство, мы производим фрезерные станки для различных промышленных и других целей. В нашем ассортименте гидравлических центровочных станков, гидравлических фрезерных станков, промышленных фрезерных станков, автоматических гидравлических токарных копировальных станков, сверлильных станков, фрезерных станков для торцевания и центровки, а также вертикальных гидравлических прессов.
Обладая новейшими производственными технологиями и квалифицированными технократами, наша организация достигает огромных высот успеха. У нас есть команда опытных технократов и инженеров, которые могут изготавливать и проектировать машины в соответствии со спецификациями и требованиями клиентов. Мы являемся производителями и экспортерами гидравлического блока питания , вертикального гидравлического пресса, копировально-токарного станка, торцовочных станков специального назначения, токарных станков, автоматических токарных станков, гидравлических токарных станков, токарных станков с ЧПУ с вкладышами, токарных станков с ЧПУ с револьверными головками, SPM с двумя головками для Ротор вентилятора, сверлильный станок, гидравлические копировальные токарные приспособления, двухголовочный SPM для вентилятора, фрезерный станок для торцевания и центрирования крышки, гидравлический SPM для черновой центровки, гидравлический SPM для крышки, гидравлический SPM для ротора, SPM для сверления вала, SPM для точения вала и т. Д. .

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

▷ Гидравлические прессы б / у на продажу

на Trademachines.com вы можете найти 944 предложения бывших в употреблении Гидравлические прессы на продажу или на аукционе по всему миру. Посмотрите на себя ниже и свяжитесь с продавцами напрямую!

Гидравлические прессы

Гидравлические прессы могут использоваться в различных отраслях промышленности

Гидравлический пресс использует основные принципы физики для создания сжимающей силы. Это важный элемент оборудования в различных отраслях промышленности, который может использоваться при ковке, вырубке, глубокой вытяжке, формовке и штамповке металла и других материалов, и это лишь некоторые из областей применения, в которых он может использоваться.

Гидравлический пресс и его применение

Гидравлический пресс был разработан в Англии в конце 18 века Джозефом Брамахом и основан на принципе Паскаля о постоянном давлении во всей закрытой системе. Французский математик Блез Паскаль сформулировал физический закон, согласно которому давление на жидкость, находящуюся внутри замкнутой системы, передается через эту жидкость без потерь и действует с равной силой на равные площади. Этот принцип применяется в работе гидравлического пресса, в котором поршни действуют как насосы.Когда такой поршень толкается внутрь, он вытесняет жидкость, которая, будучи несжимаемой, воздействует на более крупный поршень. Расстояние, пройденное большим поршнем, равно расстоянию, пройденному маленьким поршнем, деленному на отношение площадей головок поршня.

Найдите лучшие бывшие в употреблении гидравлические прессы на онлайн-аукционах

дает много преимуществ при использовании гидравлического силового пресса. В отличие от механических прессов он может полностью сжимать материал, а также занимает гораздо меньше места.Гидравлический пресс для обработки используется в самых разных промышленных целях, так как он может превращать металлические предметы в металлические листы. Существует ряд различных типов гидравлических прессов, отвечающих различным промышленным требованиям; факт, который стоит иметь в виду при поиске гидравлический пресс на продажу . Оправочные прессы используются для более легких работ, таких как пробивка отверстий или штамповка металла. Это делает этот тип гидравлического пресса, сделанного своими руками, популярным. Пресс для ламинирования – это ручной гидравлический пресс, используемый для ламинирования полимера на такие материалы, как бумага или металл.Прессы с С-образной рамой имеют С-образную форму, которая помогает им занимать минимум места на полу, и обычно используются для правки и волочения. Пневматические прессы сжимают воздух для создания давления. Хотя они не могут создавать чрезвычайно высокое давление, они могут работать быстро. Силовые прессы используются в тяжелой промышленности и делятся на муфты с частичным и полным оборотом. Сборочные прессы используют экстремальное давление для сборки и обслуживания деталей. Прессы с H-образной рамой могут обрабатывать более одного пресса.

Существуют разные типы гидравлических прессов для разных нужд.

Преимущества покупки гидравлических прессов для продажи на аукционе

Гидравлические прессы могут оказаться дорогостоящим оборудованием при покупке новых. Однако благодаря своей прочной конструкции они могут служить годами, так зачем тратить деньги на новое оборудование и снижение его стоимости, если вы можете найти подержанный гидравлический пресс для продажи, который будет стоить намного дешевле? Ищете ли вы портативный гидравлический пресс или что-то более тяжелое, или если вам нужны детали для гидравлического пресса, то вы найдете широкий ассортимент товаров для продажи на аукционах подержанного промышленного оборудования онлайн.

Основные производители гидравлических прессов

При поиске бывшего в употреблении гидравлического пресса есть некоторые марки, на которые особенно стоит обратить внимание. ECO HYDRAULIC (ранее известное как EDBRO, PILOT и EMT ) имеет более чем 60-летний опыт производства надежных электрогидравлических прессов и другого гидравлического оборудования. HARE – ведущий производитель малых гидравлических прессов в Великобритании, а также производственные гидравлические прессы среднего размера. ERIE PRESS SYSTEMS известны созданием высокоэффективных, безопасных, надежных и долговечных гидравлических систем ковочных прессов. Другие компании, продукция которых пользуется большим спросом на рынке подержанных гидравлических прессов, – это FLOWMECH, SEALEY, PHOENIX, SCHULER, A V BIRCH и YEH CHIUN.

Бывшие в употреблении механики по металлу 20 Вертикальный обрезной пресс для литья под давлением 20 тонн For_Sale DCM-3842

У вас есть товар (ы) в корзине; вы можете продолжить добавление элементов, нажав любую из кнопок «Связанные элементы» внизу страницы.Если вы закончили, вы можете запросить предложения, нажав кнопку «Запросить предложение сейчас».


У вас нет товаров в корзине.

Продолжить просмотр

Ваш запрос на дополнительную информацию был добавлен в корзину запросов предложений, которая содержит перечисленные ниже товары.Вы можете продолжить просмотр нашего инвентаря, чтобы добавить дополнительные элементы, или отправить свой запрос сейчас, заполнив поля ниже и нажав «Отправить».

Ваш запрос обрабатывается!

Хотели бы вы получать бесплатные автоматические уведомления по электронной почте, когда появится новый инвентарь, соответствующий этой машине?

Настройка учетной записи для оповещений

Имя:
Компания:
Имя пользователя (электронная почта):

Ваш адрес электронной почты уже связан с учетной записью.

Щелкните здесь, чтобы войти в систему и добавить эти предупреждения в существующую учетную запись.

Благодарим вас за посещение нашего веб-сайта и за интерес к нашему оборудованию.

Наши профессиональные сотрудники ответят вам предложения в кратчайшие сроки.
Вы можете просмотреть весь наш инвентарь на сайте: www.diecastmachinery.com
Если у вас есть другие вопросы, свяжитесь с нами, нажав здесь.


Greenerd: Глоссарий


  1. Цилиндр – Цилиндр в сборе состоит из цилиндра, поршня, толкателя, набивки и уплотнений. Диаметр поршня и давление масла определяют силу (тоннаж), которую может передать данный пресс.

  2. Рама – Основная конструкция пресса, содержащая цилиндр (и) и рабочие поверхности.

  3. Stroke Control – Длина хода может быть установлена ​​для любого расстояния в пределах хода цилиндра. Настройки включают в себя: начало хода, точку до замедления и нижнюю часть хода.

  4. Зазор – Расстояние от вертикальной средней линии гидроцилиндра до элемента рамы за станиной. Это расстояние определяет деталь наибольшего диаметра, которая может быть расположена со средней линией детали под центром гидроцилиндра.

  5. Дневной свет – Вертикальный зазор от верхней части надрессорной балки до нижней стороны гидроцилиндра в его максимальном верхнем положении. Этот термин иногда путают с термином «высота закрытия» для механического пресса. Высота закрытия – это расстояние над станиной при полностью опущенном гидроцилиндре. «Дневной свет» описывает максимальную вертикальную вместимость пресса.

  6. Болстер – Пластина или конструкция, установленная на станине. Производители гидравлических прессов предоставляют съемную надстройку на большинстве моделей.

  7. Станина – плоская, неподвижная обработанная поверхность, которая поддерживает надрессорную балку или штампы.

  8. Кнопки управления с двумя пальцами – Распространенный метод приведения в действие гидравлических прессов. Обе кнопки должны быть нажаты одновременно, чтобы опустить гидроцилиндр, и оператор должен использовать обе руки. Цепи управления включают в себя функции предотвращения повторения и блокировки.

  9. Рабочая высота – Расстояние от пола до верха надрессорной балки.
Бланкхолдер – контролируемое усилие для удержания краев заготовки при глубокой вытяжке. Подобно подушке для штампа.

Подушка штампа – Гидравлический или воздушный цилиндр, расположенный под надрессорной балкой и станиной, обеспечивает равномерное удержание заготовки при глубокой вытяжке. Подушечки также снимают готовые детали с пуансона или матрицы.

Реверсивный выключатель – Регулируемый концевой выключатель для установки глубины хода, при которой ползун меняет направление.

Таймер выдержки – регулируемый таймер для установки продолжительности выдержки в нижней части хода. Таймер можно использовать для других функций, таких как определение времени последовательности движения пресса.

Теплообменник – Устройство, прикрепленное к масляному резервуару для циркуляции воды или воздуха, чтобы поддерживать температуру масла при надлежащей рабочей температуре.

Knockout – Устройство для снятия детали с пуансона или матрицы.

Платформа – Пластина, иногда нагретая, прикрепленная к движущемуся или неподвижному элементу пресса.

Реверсивный переключатель давления – Регулируемый переключатель для установки давления, при котором гидроцилиндр реверсирует.

Следующий раздел

Вертикальный и горизонтальный двухрамный гидравлический пресс по методу_YANGZHOU TIANYU ELECTROMECHANICAL EQUIPMENT CO., LTD.

Вертикальный и горизонтальный двухкамерный гидравлический пресс по методу

просмотреть : время : 2017-10-12

Используя метод гидравлической машины рамного типа: ковочная машина Nantong techneat

1, операторы рамных гидравлических машин должны быть обучены, чтобы овладеть производительностью оборудования и навыками работы, чтобы работать независимо.

2, перед операцией, следует сначала очистить форму от различных мусора, протереть шток гидравлической машины от любой грязи.

3. Плашка установки гидравлического пресса рамы должна быть в случае сбоя питания, без столкновения кнопка запуска, ручка и педаль на ножном переключателе.

4. Установите верхнюю и нижнюю матрицы, отрегулируйте зазор формы, не допускайте одностороннего отклонения от центра, подтвердите неподвижность матрицы и повторите попытку.

5, перед работой составьте гидравлическую машину, сначала запустите оборудование на холостом ходу в течение 5 минут, при этом достаточно проверить уровень масла в топливном баке, звук насоса не нормальный, гидравлические узлы и трубы, соединения, поршни протекают.

Запустите испытание оборудования под давлением, проверьте, достигает ли давление рабочего давления, является ли оборудование нормальным и надежным, есть ли утечки или нет. 7, отрегулируйте рабочее давление, но не должно превышать 90% номинального давления оборудования, протестируйте работу, осмотрите квалифицированное воспроизведение.

Для различных профилей и деталей гидравлического пресса нажмите и исправьте пресс, он должен регулировать рабочее давление и давление, количество раз и время пресса в любое время, а также следить за тем, чтобы пресс-форма и заготовка не были повреждены.

На уровне качества, с постоянным повышением требований к качеству продукции, отечественные производители гидравлических машин уделяют все больше внимания качеству продукции. Поскольку технология отечественных гидравлических прессов была внедрена и освоена в бывшем Советском Союзе, отечественные гидравлические прессы намного превосходят японские и корейские продукты по жесткости и прочности, которые аналогичны продуктам в Европе и Америке.

Рамный гидравлический пресс бывает двух типов: вертикальный и горизонтальный.Большинство гидравлических машин вертикальные, а гидравлический пресс – горизонтальный. В зависимости от типа конструкции гидравлический пресс имеет двухколонную, четырехколонную, восьмиколонную раму, сварочную раму и многослойную стальную ленточную намоточную раму и т. Д. Средний и малый вертикальный гидравлический пресс также может использовать раму типа C. Рама гидравлического пресса представляет собой цельносварную конструкцию рамного типа, которая обладает такими преимуществами, как высокая прочность, хорошая стабильность, низкое энергопотребление, низкий уровень шума, удобство эксплуатации, простота обслуживания, экономичность и долговечность.Гидравлическая машина с рамой C, открытая с трех сторон, проста в эксплуатации, но жесткость оставляет желать лучшего. Он подходит для прессования, исправления, растяжения, гибки, формовки, вырубки, отбортовки и других процессов штамповки. Он также подходит для процессов прессования, таких как порошковая металлургия, автозапчасти, бытовая техника, кухонная утварь и т. Д. Пресс сварочная рама гидравлический пресс, жесткий, спереди и сзади открыты, а слева и справа закрыты. В вертикальном вертикальном четырехколонном гидравлическом прессе свободной ковки масляный цилиндр закреплен в верхней балке, а плунжер жестко связан с подвижной поперечиной, а подвижная поперечина направляется колонной и перемещается вверх и вниз под действием давление рабочей жидкости.Поперечная балка снабжена рабочим столом, который может двигаться вперед и назад. На подвижной поперечине и на рабочем столе расположены соответственно верхняя и нижняя опоры. Рабочая сила состоит из рамы, состоящей из верхней и нижней балок и колонн. Гидравлический пресс для свободной ковки большого и среднего размера с приводом от гидроаккумулятора оснащен тремя рабочими цилиндрами для получения трехступенчатой ​​рабочей силы. Уравновешивающий цилиндр и возвратный цилиндр также расположены вне рабочего цилиндра.

Гидравлический пресс для рамы используется для ковки и формовки, а гидравлический пресс может использоваться для правки, прессования, упаковки, прессования блока и прессовой доски. Гидравлический пресс состоит из гидравлического пресса и масляного пресса. Жидкость на водной основе в качестве рабочего тела называется водяным прессом, а масло в качестве рабочего тела называется гидравлическим прессом. Указаны общие технические характеристики гидравлической машины с номинальной рабочей силой (кН) или номинальной вместимостью (тонны). Кузнечно-гидравлический пресс – это, в основном, гидравлический пресс большей мощности.Для уменьшения габаритов оборудования обычно используют большой ковочный гидравлический пресс при более высоком давлении (около 35 МПа), а иногда и более 100 МПа. В других случаях применения гидравлических прессов обычно используется рабочее давление 6 ~ 25 МПа. Грузоподъемность гидравлического пресса ниже, чем у водяного пресса.

1, прижимная пластина корпуса скользит вверх и вниз, категорически запрещается попадать в пластину пресса, детали пресс-формы.

2, строго запрещают давление одновременно, работу по перкуссии, растяжению, сварке, изгибу, скручиванию и другим операциям.

3, гидравлический пресс, сварка, сварка вокруг не разрешается курить, не хранить легковоспламеняющиеся и взрывоопасные материалы. Противопожарные мероприятия.

4, гидравлическая машина завершена, питание должно быть отключено, гидравлический шток вытереть начисто, хорошее смазочное масло, умрет и заготовка чистая, аккуратный

5. При использовании, если машина работает ненормально, следует немедленно отключить питание, прекратить проверку.

6, регулировка станков, вы должны отключить питание, перемещение заготовки следует обратить внимание на безопасность рук.

7. Каждая часть станка должна оставаться смазанной. Гидравлическую машину следует заливать смазочным маслом каждый раз оператором, а смазочное масло должно заливаться каждые полгода механиком до части подшипника качения.

Предыдущая статья : Разговор о выборе ручного инструмента для четырехстоечного гидравлического пресса
Следующая статья : 没有 了

Ремонт гидравлических прессов, выездное обслуживание, цены от $ 100 в час

Как мы ремонтируем и обслуживаем гидравлические прессы для производственных компаний в США

Kiefer Инструмент и пресс-формы для ремонта, восстановления и восстановления изношенных и вышедших из строя гидравлических прессов, цилиндров и других компонентов.Мы производим и заменяем детали гидравлических прессов на заказ, чтобы они снова заработали. Мы используем большой механический цех для модернизации и ремонта гидравлических деталей, машин и оборудования для производственных компаний по всей территории Соединенных Штатов. Мы много работаем, уделяем внимание деталям и делаем это в кратчайшие сроки. Мы обслуживаем, переделываем и ремонтируем сломанные или плохо работающие гидравлические прессы. Когда гидравлические прессы выходят из строя, теряется производительность. Мы понимаем, что нашим клиентам нужны быстрые сроки выполнения работ, конкурентоспособные цены и отличное обслуживание клиентов.Мы специализируемся на устранении неисправностей и ремонте многих деталей гидравлического пресса, включая его; гидроцилиндры, колонны, опорные плиты и плиты, стойки и направляющие поверхности, коллекторы и клапаны, а также подузлы. Kiefer Tool продает, ремонтирует, восстанавливает и заменяет гидравлические приводные системы, гидравлические системы управления, гидравлические электрические системы, гидравлические двигатели, клапаны PC, клапаны FC, клапаны постоянного тока и линейные гидравлические двигатели. Поскольку у Kiefer Tool есть оборудование для обработки и ремонта крупных компонентов гидравлических прессов, мы можем помочь в ремонте очень больших прессов, таких как 50 000-тонный пресс в Alcoa.Семейное предприятие Киферов занимается этим на протяжении 3 поколений. Ты можешь рассчитывать на нас.


Изготовление на заказ и обработка запасных частей для прессов

Многие действующие компании-производители прессов продают запасные части и ремонтные комплекты, которые используются, очевидно, для ремонта прессов. И наоборот, компании по производству прессов, которые вышли из бизнеса, а их много, разумеется, больше не продают запасные части и комплекты для ремонта прессов.Kiefer Tool отлично справляется с изготовлением запасных частей с точными спецификациями для компаний, использующих прессы, которые больше не поддерживаются оригинальным производителем оборудования. Kiefer Tool также специализируется на производстве, механической обработке и ремонте компонентов штамповочных прессов, таких как надрессорные плиты (большие металлические блоки), которые прикрепляются к станинам штамповочных прессов. Для получения дополнительной информации о конструкции и функциях опорной плиты (или кровати) щелкните здесь.


OEM-документация используется для производства и установки запасных частей для гидравлических и механических прессов именно

Kiefer Tool использует схемы OEM, инженерные чертежи, чертежи машин, рабочие чертежи, технические чертежи, ортогональные проекции (виды), технологические карты, изометрические проекции, чертежи САПР, расчеты веса, цифровые изображения, книги, патентные чертежи, масштабные чертежи, файлы PDF, 3D-модели, сборочные чертежи, электрические чертежи, схемы и даже эскизы для изготовления запасных частей для промышленных прессов.Когда наши технические специалисты производят и устанавливают запасные части для прессов, по возможности, они обращаются к технической документации, в которой подробно описывается, как работают конкретные модели гидравлических, кузнечных и штамповочных прессов, чтобы определить выбор материалов, оптимальные процессы обработки, отделку, геометрические требования, допуски. технические характеристики и координатные размеры. Наши инженеры и машинисты также обращаются к оригинальным руководствам по ремонту / техническому обслуживанию / эксплуатации пресса во время восстановления компонентов пресса, если такие руководства доступны.Для получения дополнительной информации о приобретении запасных частей для прессов и получении руководств по обслуживанию прессов щелкните здесь.


Свяжитесь с нами

Служба поддержки клиентов, запросите ценовое предложение или отправьте чертеж в САПР

  • Позвоните (216) 251-0076 в службу поддержки клиентов
  • Чтобы получить ценовое предложение, отправить запрос предложения, отправьте нам чертеж в САПР или предоставьте нам номер заказа на закупку. Нажмите здесь или напишите по адресу [email protected]

Почему необходимо ремонтировать и восстанавливать гидравлические прессы

Годы эксплуатации, интенсивное использование и неправильное обращение с машиной могут вызвать трещины, утечки и различные другие неисправности гидравлического пресса и его компонентов, что приведет к его неисправности.Мы ремонтируем гидравлические прессы, потому что эти машины нуждаются в постоянном обслуживании. Если уплотнения гидроцилиндра не заменяются своевременно, могут потребоваться услуги по ремонту гидравлических или механических компонентов. Kiefer Tool восстанавливает гидравлические и механические прессы, потому что непрекращающаяся вибрация и удары пресса могут вызвать деформацию деталей, а в некоторых случаях – трещины или поломки. Утечки масла и жидкости – еще одна причина того, что детали выходят из строя. Гидравлические цилиндры могут выйти из строя из-за старения подшипников штока или ослабления штоков поршней.Втулки могут просто изнашиваться. Ремонт и регулярное техническое обслуживание связаны с эксплуатацией гидравлических и механических прессов в промышленных условиях. Производители и штамповщики в равной степени полагаются на Keifer Tool, чтобы производственное оборудование на своих предприятиях работало с максимальной эффективностью. Хотя Kiefer Tool ремонтирует компоненты гидравлических машин и гидравлическое оборудование для производственных компаний по всей территории Соединенных Штатов, большая часть работ по ремонту гидравлических прессов и обработке крупных деталей, которые мы выполняем, осуществляется для промышленных компаний в Огайо, Индиане, Мичигане, Нью-Йорке и Пенсильвании.


Решения распространенных проблем ремонта гидравлических прессов

Первый шаг в ремонте гидравлического пресса, который просто не работает или работает не оптимально, – это обратиться к руководству по техническому обслуживанию гидравлического пресса или контрольному списку технического обслуживания. Чтобы максимально увеличить время безотказной работы и надежность вашего гидравлического пресса, важно заботиться о прессе вашей компании, выполняя профилактические работы по техническому обслуживанию. Чтобы избежать проблем с гидравлическим прессом и обеспечить оптимальную работу пресса, обязательно соблюдайте график профилактического обслуживания (PM), предоставленный производителем гидравлического пресса, если этот документ доступен.Когда производственные компании используют гидравлические прессы для штамповки продаваемой продукции, они полагаются на своих операторов, чтобы поддерживать свои прессы в рабочем состоянии. Простые задачи, такие как замена масла / жидкости или чистка радиатора, решат незначительные проблемы с эффективностью гидравлического пресса. Если оператор гидравлического пресса замечает утечку гидравлической жидкости, проверьте гидравлические линии и фитинги.

Проблема возникает, когда гидроцилиндр пресса или гидроцилиндр не втягивается или возвращается медленно. Когда гидравлический пресс просто перестает работать, проблема может быть в электрике.Если поршень дергается, возможно, потребуется удалить воздух из гидравлической системы. Если на вашем производственном предприятии возникают проблемы с гидроцилиндрами двойного действия, вашей обслуживающей бригаде необходимо будет устранить неполадки. Если заводской гидравлический пресс не выдерживает давления, механику вашей фирмы может потребоваться отрегулировать насос и клапаны.

Если ваша фирма использует пресс, произведенный Dake, и он не работает должным образом, попробуйте диагностировать симптомы, чтобы определить причину проблемы, чтобы вы могли выполнить решение.Dake опубликовал в Интернете таблицу, в которой перечислены наиболее распространенные проблемы, с которыми сталкиваются операторы гидравлических прессов, их внутренние причины и возможные решения.

Если вам нужно знать, как отремонтировать гидравлический пресс, позвоните по телефону 216-251-0076 и попросите поговорить со специалистом по ремонту и обслуживанию гидравлического пресса. Если рама вашего гидравлического пресса треснула, Kiefer Tool может сварить ее, чтобы исправить. Однако вам, возможно, придется подумать о замене гидравлического пресса, если рама треснула, если пресс больше не может создавать давление или у пресса постоянные электрические проблемы.Kiefer Tool строит и производит новые гидравлические прессы с нуля для производственных компаний в США. Чтобы узнать последние новости о ремонте гидравлических прессов, нажмите здесь.


Марки гидравлических прессов, которые мы ремонтируем

Мы ремонтируем и перестраиваем гидравлические прессы средней и большой мощности, первоначально произведенные Mesta Machine Company, Pacific, HPM, Elmes, Nordberg, Dake, Bliss, Sutherland, Williams and White, Hannifin, Wabash, Bruno, Neff, Birch, Verson, Beckwood, SEYI. , Stamtec, Lombard, Heim, Denison Hydraulics, Danly, Loewy Hydropress, Komatsu, Pheonix, Magnum, Press Master, Macrodyne, Minster, Prince, Aida, Standard Industrial, Schuler и Erie среди других производителей прессов.


Типы прессов, которые мы ремонтируем и восстанавливаем

Мы ремонтируем и обслуживаем следующие типы прессов – кузнечные прессы, механические прессы, гидравлические прессы, вырубные прессы, гидравлические прессы с подвижным столом, промышленные прессы, силовые прессы, прессы для ламинирования, прессы с С-образной рамой, прессы для настольных моделей, прессы для прессования целлюлозы, Прессы с Н-образной рамой, прессы для экструзии угля, универсальные гидравлические прессы, эксцентриковые прессы, трансферные прессы, прессы с подогревом плиты, гидравлические прессы с подвижной рамой, прессы для высечки, бывшие в употреблении и бывшие в употреблении прессы, индивидуальные прессы, прямые механические прессы, прессы для горячей штамповки, автомобильные пресс-формы и обрезные прессы, четырехстоечные прессы, гидравлические прессы восходящего действия, колонные прессы, двухстоечные прессы, прессы с гибкими направляющими, прессы для плит, пневматические прессы, прессы для стяжных стержней, прессы для горячей штамповки, прессы для ковки в закрытых штампах, столбы прессы, вакуумные прессы, прессы для формования композитов, гидравлические листогибочные прессы, гидроформовочные прессы, прессы для открытой штамповки, гидравлические прессы с пневматическим приводом, гидравлические ножницы, горизонтальные прессы, высокоскоростные прессы, формовочные машины с вытяжкой, прессы для литья под давлением, сервопрессы с прямой стороной, прессы для холодной штамповки, прессы для однокомпонентной рамы, формовочные прессы, прессы для прессования порошка, вырубные прессы, гидравлические прессы двойного действия, прессы для формования металлов, прессы для формования пластмасс, прессы для компрессионного формования, прессы для корпусов контейнеров, прессы с щелевой рамой, механические прессы, прессы для глубокой вытяжки и ручные гидравлические прессы.



Техническое обслуживание гидравлического пресса, проверки на месте, ремонт на месте, техническая поддержка и обслуживание на месте

Kiefer Tool обслуживает оборудование клиентов на месте с 1965 года. Инженеры и технические специалисты Kiefer Tool предоставляют услуги инспекции на месте производственным компаниям и производителям комплектного оборудования, которым требуется техническое обслуживание гидравлических прессов и услуги по аварийному ремонту. Ремонтные работы на месте включают модернизацию оборудования, устранение неисправностей, диагностику и полное восстановление гидравлических прессов.Kiefer Tool также сотрудничает с инжиниринговыми компаниями полного цикла, такими как Hydrotech Engineering, для обеспечения управления гидравлическим прессом и усовершенствования электрических систем, модернизации гидравлического пресса, проектирования гидравлической системы, калибровки пресса и модернизации гидравлического пресса.

Если ваша компания рассматривает возможность списания гидравлического пресса из-за того, что компания-производитель, производившая пресс, больше не работает или не будет предоставлять услуги по ремонту, сначала поговорите с инженером Kiefer Tool.Возможно, мы сможем осмотреть ваш гидравлический пресс, чтобы узнать, стоит ли его ремонтировать или восстанавливать. Мы проверяем крейцкопфы, вилки, стыковые пластины, крепления, сцепление / тормоза, уплотнения, коллекторы, станины, клапаны, маховики, гидроцилиндры, подвижные плиты, цилиндры сварного корпуса, насосы, гидравлические трубы, гидроцилиндры, системы смазки, основания цилиндров, цапфы, механические приводы, подшипники, компоненты роботизированной автоматизации, гидравлическая арматура, узлы, главные цилиндры, поршни и штоки поршней, органы управления, электрические системы, цилиндры цилиндров, фланцы, головки цилиндров, порты, матрицы и пуансоны, цилиндры рулевых тяг, уплотнительные кольца и др. детали гидравлических прессов.

Во время ремонта некоторых гидравлических прессов мы разбираем и транспортируем детали гидравлического пресса и оборудование для обработки штампов, которые необходимо отремонтировать, обратно в наш механический цех. После завершения ремонта мы собираем детали на месте у нашего клиента. Наши инженеры и техники по техническому обслуживанию решают гидравлические и механические проблемы наших клиентов на месте для всех типов оборудования. Высококвалифицированные инженеры и техники Kiefer Tool контролируют ремонт и решают проблемы, которые не могут быть устранены в нашем механическом цехе.Наша бригада может выполнить монтаж оборудования на месте и техническую поддержку для всех марок гидравлических прессов и гидравлических систем. Наши своевременные и эффективные услуги по ремонту гидравлических прессов сводят к минимуму дорогостоящие простои. Щелкните здесь, чтобы запланировать полевую проверку или забрать гидравлическую или механическую часть.


Ремонтно-сервисные центры

Kiefer Tool ремонтирует и восстанавливает гидравлические прессы и производственное оборудование для компаний на Среднем Западе, Средней Атлантике, Северо-Востоке и некоторых частях юга Соединенных Штатов.Мы ремонтируем оборудование для производственных компаний в Кливленде, Колумбусе, Янгстауне, Эри, Толедо, Акроне, Цинциннати, Рочестере (Нью-Йорк), Форт-Уэйн, Милуоки, Питтсбурге, Детройте, Индианаполисе, Чикаго, Буффало, Уилинге, Сент-Луисе, Атланте, Нэшвилле. , Ноксвилл, Лексингтон, Филадельфия, Нью-Йорк, Бостон, Роли, Омаха, Луисвилл, Олбани, Балтимор, Хантсвилл (Алабама), Фармингтон-Хиллз (Мичиган), Миннеаполис, Шарлотт, Норфолк (Вирджиния), Канзас-Сити, Гранд-Рапидс (Мичиган) ), Мемфис и Аллентаун (Пенсильвания).

Мы ремонтируем гидравлические прессы и производственное оборудование для промышленных предприятий в Огайо, Пенсильвании, Нью-Йорке, Западной Вирджинии, Индиане, Мичигане, Западной Вирджинии, Вирджинии, Коннектикуте, Род-Айленде, Массачусетсе, Вермонте, Иллинойсе, Нью-Гэмпшире, Мэн, Кентукки, Делавэре. , Мэриленд, Нью-Джерси, Северная Каролина, Южная Каролина, Висконсин, Миннесота, Айова, Миссури, Северная Дакота, Южная Дакота, Небраска, Теннесси и Канзас.У нас также есть клиенты в северной Джорджии, Алабаме, Арканзасе и Миссисипи. Из-за непомерно высокой стоимости доставки или транспортировки крупных гидравлических частей и оборудования на большие расстояния Kiefer Tool редко обслуживает компаний, расположенных в западной части США или на крайнем юге. Из-за стоимости проезда инженеры Kiefer Tool и специалисты по техническому обслуживанию обычно не ездят в западные или северо-западные штаты.


Наш опыт

Наш опытный персонал обладает знаниями и оборудованием для выполнения различных работ по ремонту изношенных или поврежденных компонентов.Независимо от того, нуждается ли ваш печатный станок в новом компоненте или небольшом ремонте, наши инженеры проверит его и предложат наилучший из возможных путей своевременного возобновления производства. Чтобы узнать об оборудовании, используемом для ремонта тяжелого промышленного гидравлического оборудования, щелкните здесь. Свяжитесь с нами для получения дополнительной информации о поддержке или для того, чтобы нанять инженера или техника для посещения вашего производственного объекта для проведения осмотра и оценки вашего гидравлического пресса или компонентов.


Гидравлический пресс для замены и запасных частей на продажу

Kiefer Tool продает базовые готовые сменные и запасные части для гидравлических, механических и штамповочных прессов.Изготавливаем запасные части для гидравлических прессов на заказ.


Загрузите или купите руководства по ремонту гидравлических прессов, руководства по эксплуатации, руководства по техническому обслуживанию, схемы и списки деталей


Дополнительная информация об услугах по обработке и ремонту крупных деталей


Запросите предложение или отправьте чертеж в САПР


Цены на ремонт и восстановление гидравлических и механических прессов

  • Услуги по ремонту гидравлических прессов от 100 долларов США.От 00 до 150 долларов в час. Щелкните здесь, чтобы получить дополнительную информацию о ценах на ремонт и обработку.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
