Гидрогаз – Вертикальные полупогружные насосы

RU – EN

Войти

Регистрация

Начиная с 1997г., заводом “Гидрогаз” разработана и серийно изготавливается большая номенклатура полупогружных вертикальных насосов. Главным назначением этих насосов является откачивание различных жидкостей (в т.ч. сжиженных газов) из ёмкостей и приямков. В настоящее время предприятие в короткие сроки удовлетворяет потребности в таком оборудовании для перекачивания любых жидкостей и сжиженных газов в широком диапазоне напоров, расходов и глубин погружения.

При проектировании учтены особенности отечественной эксплуатации насосного оборудования.

Всего выпускается три типоразмерных ряда погружных насосов АХИ, ГХИ, НВД, ВНД каждый из которых имеет свою сферу применения и конструктивно сильно отличается от других.

Погружные насосы АХИ предназначены для работы с химически активными и нейтральными жидкостями, где нет требований по пожаро- и взрывобезопасности.

В конструкции насосов используется проточная часть горизонтальных насосов АХ, вал опирается на подшипники качения, расположенные вне рабочей жидкости, а рабочее колесо закреплено на нем консольно. Подшипники качения защищены от попадания паров перекачиваемой жидкости специальным масляным гидравлическим затвором. Учитывая консольное расположение рабочего колеса и связанное с этим ограничение по виброустойчивости вала, глубина погружения не превышает 1,3 м и может увеличиваться установкой дополнительного всасывающего патрубка длиной до 3 м с обратным клапаном. Данная конструкция обладает простотой, надежностью, ремонто-пригодностью и широко используется во всех отраслях промышленности. Погружная часть насоса и нижняя часть опорной плиты изготавливается из различных сталей и сплавов по требованию заказчика.

Агрегаты серии ГХИ обладают всеми преимуществами герметичных насосов и предназначены для работы с взрывопожароопасными и токсичными жидкостями. В конструкции насосов используется проточная часть горизонтальных насосов ГХ.

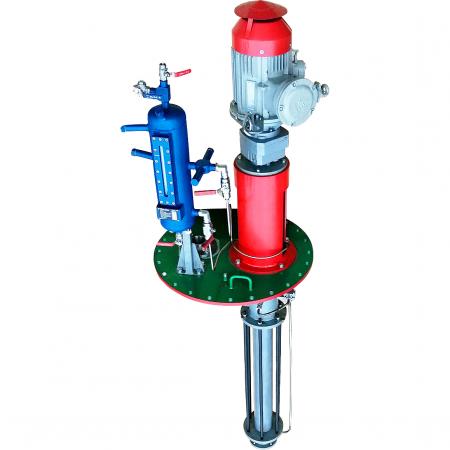

Крутящий момент к ведущей магнитной полумуфте передается “сухим” (герметичным) валопроводом, состоящим из блоков подвески, в которых валы установлены на смазываемые консистентной смазкой опоры качения. За счет дополнительных блоков подвески возможно дискретное изменение глубины погружения насосов до 6 м. При перекачивании этими насосами загрязненных жидкостей (с концентрацией твердых включений до 1% и размером частиц до 0,2мм) в верхней части опорной плиты предусматривается установка смывного фильтра катриджного типа. Часть перекачиваемой жидкости фильтруется, а затем подается к подшипникам скольжения. Конструкция позволяет заменить фильтр без выемки агрегата. Сигналом к замене фильтра является срабатывание датчика перепада давления. Имеется конструктивное исполнение агрегата, в котором вместо фильтра устанавливается сепаратор гидроциклонный, обеспечивающий механическую сепарацию твердых частиц, содержащихся в среде.

При комплектации агрегата сепаратором допускаемые размеры частиц могут быть до 1,5 мм с объемным содержанием до 3%. Эффективная работа сепаратора обеспечивается для всех насосных агрегатов с H > 32 м.

Погружные дренажные насосы серии НВД и ВНД разработаны для перекачивания взрывопожароопасных и сильно загрязненных жидкостей (с концентрацией твердых включений до 3% и размером частиц до 10 мм). Валопровод у них, как и у ГХИ, состоит из блоков подвески, позволяя варьировать глубину погружения до 6 метров. Герметичность валопровода обеспечивается двумя торцовыми уплотнениями, расположенными последовательно (по схеме “тандем”), с разделительной масляной полостью.

Применение заполненных смазкой шарикоподшипников уплотнений из карбида кремния позволяет эксплуатировать насосы практически без обслуживания, при этом не требуется подавать какие-либо смазывающие или охлаждающие жидкости. Сухая колонна с валопроводом защищена от проточной части. Насосы оснащены датчиками контроля утечки и температуры подшипников, для включения в системы контроля. Насосы НВД и ВНД – разработки предприятия для нефтегазовой отрасли, обладают повышенной экологичностью, с категорией размещения до УХЛ 2, возможностью перекачивания загрязненных, нефтесодержащих сред.

Насосы ВНД – отличаются более широкой номенклатурой, унификацией, ремонтопригодностью и использованием различных материалов, в том числе, коррозионно стойких сталей.

Конструкция насосов защищена патентом РФ – 70944.

Вертикальные полупогружные насосы от производителя в ТД Элма

Главная Центробежные насосыВертикальные полупогружные насосы

Макс расход, л/мин

Макс давление, бар

Диаметр твердых включений, мм

Максимальная плотность среды, кг/дм3

Мощность двигателя, кВт

Входной патрубок

Выходной патрубок

Длина погружной части, мм

Тип соединения

Вертикальные полупогружные насосы позволяют перекачивать агрессивные, в том числе хромосодержащие сточные воды, раствор гипохлорита натрия, хлорную воду и др.

Подходят для установки как внутри, так и снаружи ванн, приямков.

Особенность конструкции позволяет работать с жидкостями с твердыми включениями (до 4 мм) и кратковременно в режиме сухого хода, без повреждений.

Рабочее колесо из стеклопластика обладает высокой абразивостойкостью, что обеспечивает его длительный срок службы.

Доступная цена и быстрые сроки поставок по сравнению с импортными аналогами.

Возможна поставка в виде готового решения (в комплекте с емкостью и мешалкой).

Для перекачивания агрессивных химических жидкостей из приямков, отстойников и емкостей различных объемов.

ООО «ТД «ЭЛМА»

ИНН / КПП: 7804304379 / 780401001

Юридический адрес: г. Санкт-Петербург,
пр. Просвещения, 85

Email: [email protected]

Правила работы

Каталог продукции

Нижний Новгород

8 (967) 514-56-33

Насосы полупогружные вертикальные – ИМ СП-Теплообменник

Вертикальный насос IM 80

Вертикальный центробежный насос IM 90

Насос центробежный полупогружной ИМ 95

Полупогружной вертикальный насос IM 110

Химический полупогружной насос IM 120

Химический вертикальный насос IM 130

Вертикальный химический насос IM 140

Насос полупогружной IM 150

Полупогружной химический насос IM 155

Насосы химические полупогружные ИМ 160

Гальванический насос IM 180

Электронасос полупогружной ИМ 200

Центробежные электронасосы

Вертикальные центробежные насосы IM Доступны из пластика, полипропилена (ПП) или поливинилиденфторида (ПВДФ). Насосы IM отличаются высокой эффективностью, подходят для стационарной установки (насос погружается непосредственно в резервуар). Они приводятся в движение электродвигателем (макс. 3000 об/мин) и имеют мощность, которая варьируется (в зависимости от модели) от 6 до 170 м3/ч, и могут транспортировать жидкости с напором до 40 м.

В вертикальных центробежных насосах DEBEM не используются внутренние механические уплотнения, поэтому проблемы износа максимально устранены. Работа вертикальных центробежных насосов осуществляется за счет рабочего колеса, которое, вращаясь с заданной скоростью, создает всасывание в центральном канале и подачу в периферийный канал за счет центробежного эффекта. Насосы оснащены открытыми рабочими колесами, вертикальные насосы серии IM могут перекачивать (в непрерывном потоке) очень грязные жидкости с максимальной вязкостью до 500 сП (при 20°С) и с возможным наличием мелких взвешенных веществ.

Продукт разработан и изготовлен в Италии;
Версия из полипропилена или ПВДФ;
Может использоваться с жидкостями со взвешенными частицами;
Подходит для непрерывной работы.

Расшифровка обозначения насоса IM

Пример маркировки насоса: IM95P-V-0800-N

IM95 – типоразмер.
P – корпус из полипропилена (FC – корпус из PVDF, армированного стекловолокном).

V – Кольцо уплотнительное из витона (D – из EPDM).
0800 – длина погружной части 800 мм (также может быть 250, 500, 1000 и 1250 мм).
Н – двигатель трехфазный (М – однофазный, А – взрывозащищенный стандарт ATEX).

Тип установки IM насос

Показать больше 30 от 54

Насос полупогружной ИМ 150 СП-Теплообмен

Производительность – до 42 м³/час
Агрессия – до 25 м
Варианты исполнения: PP – PVDF – ATEX

Химический вертикальный насос IM 150
Размер: 271 Кб

Насос полупогружной вертикальный ИМ 150 для перекачивания химических жидкостей, насосная часть погружена в емкость с жидкостью, а двигатель остается снаружи. Глубина погружной части колеблется от 500 до 1250 мм.

Основные характеристики центробежного насоса IM 150

Химический центробежный насос производительностью до 42 м3/ч
Перекачивание жидкостей, содержащих нерастворимые частицы размером до 2 мм.
Может использоваться с загрязненными жидкостями
Может поставляться без двигателя, полностью разборный
Замена двигателя осуществляется без демонтажа насоса
Простота обслуживания и замены компонентов

График производительности

Технические характеристики

Соединение с забором	Г 2 1/2” f
Соединение сброса	Г 2” м
Макс. производительность	42 м3/ч
Макс. голова *	25 м
Уплотнения	ТЛ – ТС
Мощность двигателя	4 кВт – 5,5 л.с.
тип двигателя	IP55 — класс F — 2 полюса 230/400 В 50 Гц — 3 ~ 2900 об/мин
Макс. диаметр твердых частиц	2 мм
Макс. вязкость	500 сП
Материал исполнения	ПП	ПВДФ
Макс.температура	65°С	95°С
Масса нетто (с подставкой L = 500 мм.):	64 кг	66 кг
