Вертикально-сверлильный станок своими руками

Предназначение вертикально-сверлильного станка – обработка металлических, деревянных и пластиковых заготовок. Из названия понятно, что сверло располагается вертикально по отношению к рабочей поверхности. Сверлильный узел приводится в движение штатным электродвигателем, который передает крутящий момент посредством зубчатой передачи.

Строение вертикально-сверлильных станков, несмотря на широкий модельный ряд этих устройств, практически всегда одинаковое. Применяют станки данного типа как на солидных производствах, так и в домашних мастерских.

  1. Типы устройств
  2. Особенности конструкции
  3. Характеристики устройства
  4. Сверлильный станок своими руками

Типы устройств

В зависимости от места применения, сверлильные станки могут отличаться по мощностям и отдельным элементам конструкции. Например, для филигранной и быстрой обработки деталей применяют станки с ЧПУ, а для менее точных работ нужна только механика и опытный мастер.

Сверлильный станок радиального типа. Данный аппарат позволяет радиально передвигать шпиндель по отношению к обрабатываемой заготовке. Такое устройство позволяет работать с большими деталями, но и его размеры довольно внушительные. Очень редко аппараты такого типа устанавливаются на стол, а чаще всего в его конструкции предусмотрена специальная плита.

Управление рукавом такого станка осуществляется посредством специального винта. Шпиндель данного устройства входит в состав системы управления скоростями и подачей. Он подстраивается по отношению к обрабатываемой детали при помощи рукава и специальной бабки. Такая универсальность станка обеспечивает ему довольно высокую популярность, но в то же время внушительные размеры конструкции значительно ограничивают сферу его применения.

Сверлильный станок с ЧПУ. Чаще всего такие устройства используют на сверхточных производствах (например, ювелирное дело). Числовое программное управление позволяет рассчитать схему движения рабочей части аппарата по отношению к заготовке. Стоимость такого оборудования возрастает в соответствии с  предельной точностью его работы.

Программа способна просчитывать параметры детали и приспосабливать к работе с ней основные части станка. Таким образом, оператор задает станку определенную схему, по которой выполняется обработка.

Чем дороже устройство, тем большее количество дополнительных опций оно может выполнять (регулировка радиуса обработки, длинны сверла и т. д.). Все программное оборудование станка располагается в специальном шкафчике. Стоит отметить, что в подобных аппаратах предусмотрен и режим ручного управления.

Сверлильный станок с ручным управлением. Самый распространенный и самый известный тип сверлильного устройства. Он может быть и настольным, и со специальной станиной. Работает он привычным способом: деталь устанавливается на стол и закрепляется там.

Регулировка скорости и глубины обработки осуществляется вручную при помощи специально рычагов. Обязательным элементом строение данного устройства является противовес, который уравновешивает все рабочие узлы станка.

Для предотвращения перегреваний в конструкции станка предусмотрена водная система охлаждения. Посредством специального насоса охлаждающая жидкость доставляется на сверло и рабочую головку. Сверлильные станки вертикального типа бывают напольными и настольными.

Особенности конструкции

Сверлильные аппараты предназначены для создания сквозных и глухих отверстий, цилиндрических и конических выемок, резьб различных типов. В зависимости от набора возможностей и качественного уровня их выполнения сверлильные станки разделяют на любительские и профессиональные устройства. Схема конструкции у них почти аналогичная, но некоторые отличия все-таки есть.

Общее строение вертикально-сверлильного станка:

Отдельные узлы аппарата стоит разобрать детальнее:

  • Сверлильный узел. Именно в него вставляется инструмент для обработки заготовок. Позволяет передвигать шпиндель в горизонтальном и вертикальном направлении, устанавливать сверла разного диаметра.
  • Рабочая поверхность. Конструкция узла предусматривает крепление заготовок в специальных вырезах. Рабочая поверхность сверлильных станков бывает подвижного и статичного типа. Подвижные рабочие столы можно установить на необходимый угол по отношению к заготовке.
  • Опорная поверхность. Чаще всего металлический штатив, на который устанавливают все необходимое оборудование станка.
  • Электрооборудование. В состав данного узла входит панель для управления работой двигателя, предохранители, система освещения (если предусмотрена).
  • Колонна, на которую крепится силовая установка, узел шпинделя, регулятор скоростей. Часто имеет возможность вертикального перемещения.
  • Двигатель. Чаще всего в таких станках используют моторы электрического типа. Перемена скоростей работы осуществляется посредством ременной передачи. Благодаря этому конструкторскому решению оператор станка может регулировать частоту вращения шпинделя.

Характеристики устройства

Возможности станка определяются наиболее характерными показателями его работы. Стоит отметить, что эти величины существенно зависят от насадок, которые можно устанавливать на аппарате, но основные показатели все-таки зависят от вращательных способностей рабочего наконечника.

Для большинства работников и предприятий, ключевым показателем эффективности станка является максимальный диаметр сверлимого отверстия. Чем он больше – тем лучше.

Кроме того, во внимание берут ход шпинделя, скорость и соотношение передачи. Большое значение имеет  качество обработки аппаратом чистового и чернового металла. Точение в полном соответствии с заданными параметрами – еще одна важная черта устройств данного типа. При покупке данного станка особое внимание следует обратить на его способность создавать отверстия разных форм (конические, цилиндрические).

Средние показатели вертикально-сверлильных устройств:

  1. Диаметр сверла – от 1,5 мм до 1,3 см.
  2. Наклон рабочей поверхности (если предусмотрено) – до 45 градусов.
  3. Диапазон оборотов шпинделя – от 400 до 3500 оборотов на минуту.
  4. Работа от сети с напряжением 220V для бытовых устройств, а для заводских – 380V.
  5. Мощность электромотора – от 300 до 1500 кВт.

При покупке станка стоит обратить внимание на его размеры, ведь в будущем они скажутся на максимальных параметрах обрабатываемых деталей.

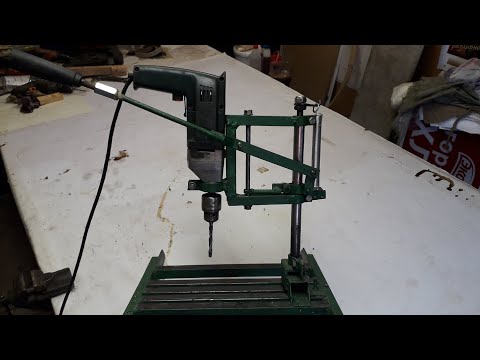

Видео: как сделать сверлильный станок?

Сверлильный станок своими руками

Самое простое сверлильное устройство вертикального типа можно сделать своими руками и в домашних условиях. Для этого вам понадобится обычная дрель, направляющая для мебели, деревянные планки и небольшие доски.

К основной опоре (брус длиной до 1 метра), в вертикальном положении крепим с помощью шурупов направляющую для мебели. Затем, к направляющей присоединяем доску 20Х20 сантиметров с отверстием. Диаметр отверстия должен соответствовать диаметру патрона вашей дрели.

Чтобы усилить этот фиксатор для дрели, его можно укрепить стальной планкой. Чтобы управлять вертикальным ходом нашего импровизированного станка, следует приделать к нему длинный рычаг. Он должен крепиться и к брусу-опоре, и к фиксатору для дрели. С его помощью вы будете поднимать и опускать сверло до необходимого уровня.

Такое устройство можно использовать на любой удобной поверхности. Если есть желание, то к нижней части опоры в виде бруса можно приделать  большой лист толстой фанеры, который и будет выполнять функцию рабочей поверхности.

Republished by Blog Post Promoter

Самодельный сверлильный станок своими руками, чертежи и как сделать

«Мастер на все руки» — статус неофициальный и почетный. Большинство таких мастеров занимаются технической самодеятельностью не из-за соображений экономии, а из любви к искусству. Домашний мастер – это, скорее, состояние души и свойства личности.

Инструменты у таких людей самые разнообразные, но в состав главного «джентльменского набора» обязательно входит самодельный сверлильный станок.

Содержание

  1. Зачем он нужен?
  2. Из чего он должен состоять
  3. Станок из дрели
  4. Станок из асинхронного двигателя от стиральной машины
  5. Компактный сверлильный станок

Зачем он нужен?

Если коротко и формально, то для расширения функциональных возможностей. Отверстия можно делать с помощью обычной дрели, это факт. Но рассверливание, зенкеровка и развертывание под силу только сверлильным станкам. Разберемся с понятиями.

Рассверливание – увеличение диаметра отверстия. Зенкерование – специальная обработка отверстий до самой высокой точности и идеальной цилиндрической формы 4-го или 5-го класса. Если задаться целью получить отверстие еще более точное, например, 2-го или 3-го класса, понадобиться развертывание – «чистовая» обработка отверстий для получения идеальных размеров и форм.

Качественная обработка отверстий – далеко не все возможности сверлильного механизма, с его помощью можно шлифовать, фрезеровать и делать многое другое.

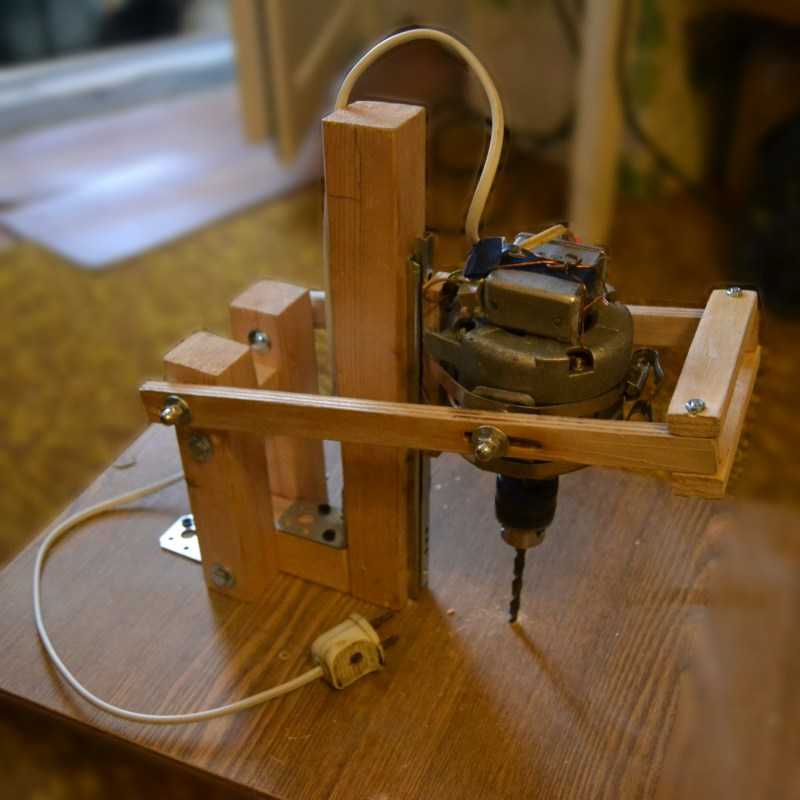

Настольный самодельный станок.

Безусловно, такого рода сверлильные аппараты имеются в продаже — любых размеров и назначений. Но, во-первых, все они стоят недешево. А во-вторых, сделать самодельный сверлильный станок намного интереснее и вполне укладывается в общую концепцию «мастера на все руки».

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

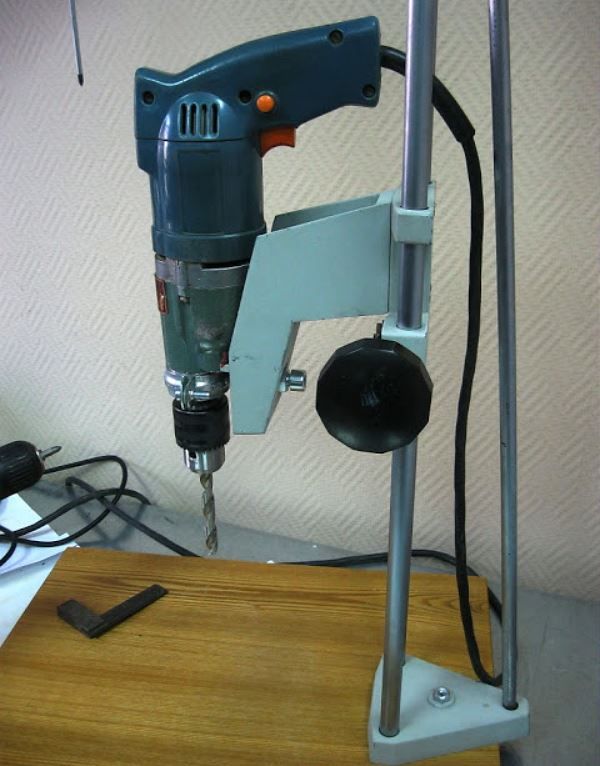

Вертикальный вариант станка.
Вертикально-сверлильный станок. Настольный сверлильный мини-станок. Сверлильный станок из дрели. Из чего состоит сверлильный станок? Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Учитывая этот факт, логичным будет соорудить дома универсальный присадочный мини-аппарат. Его можно сделать автоматизированным, снабдить дополнительными приспособлениями – одним словом, у мастеров здесь полная свобода в технических решениях.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Станок из дрели

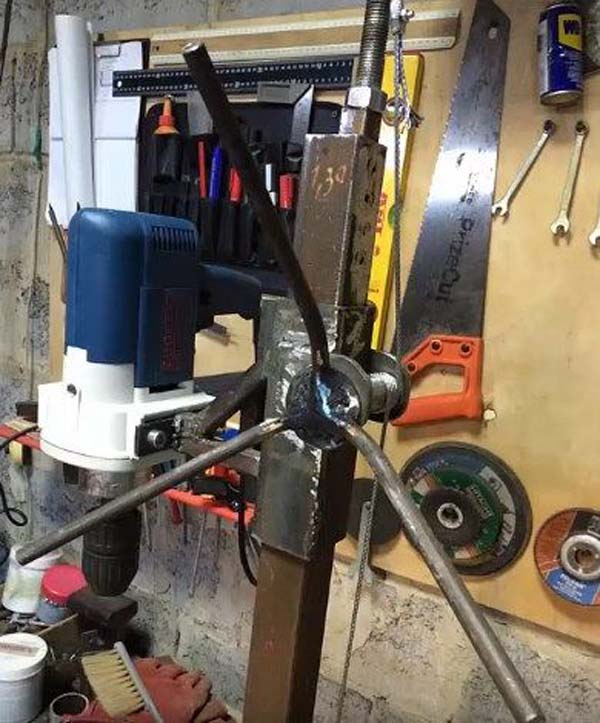

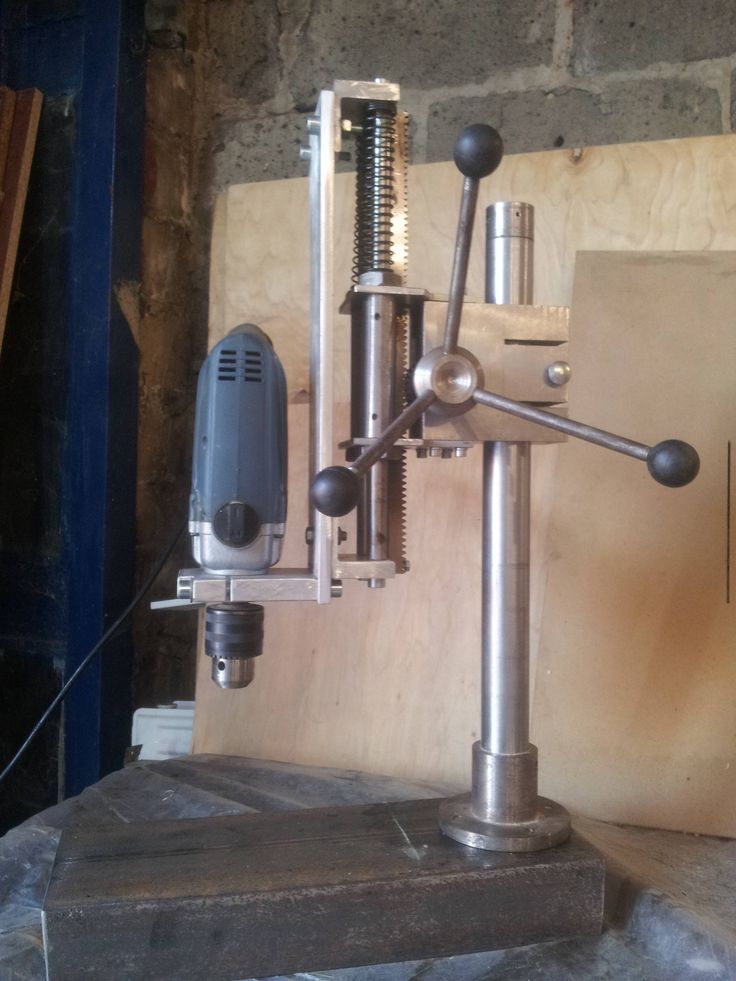

Удобный станок из дрели.

В состав конструкции обязательно входят:

  1. Передаточный механизм для сообщения нужного движения от двигателя всем рабочим элементам.
  2. Рабочие и управляющие элементы – например, прикрепленное к патрону сверло, которое связано с валом вращения и шпиндельным механизмом.
  3. Электрический двигатель с ременной передачей, через которую вращение передается к рабочим деталям. Кроме ременной имеется реечная передача, которая удерживает сверло в нужном направлении с помощью специальной ручки.

Ваш аппарат много выиграет, если вы расположите на нем специальную шкалу, которая поможет измерять длину глухих отверстий. Рабочим столом должна быть жесткая металлическая плита с мощным основанием.

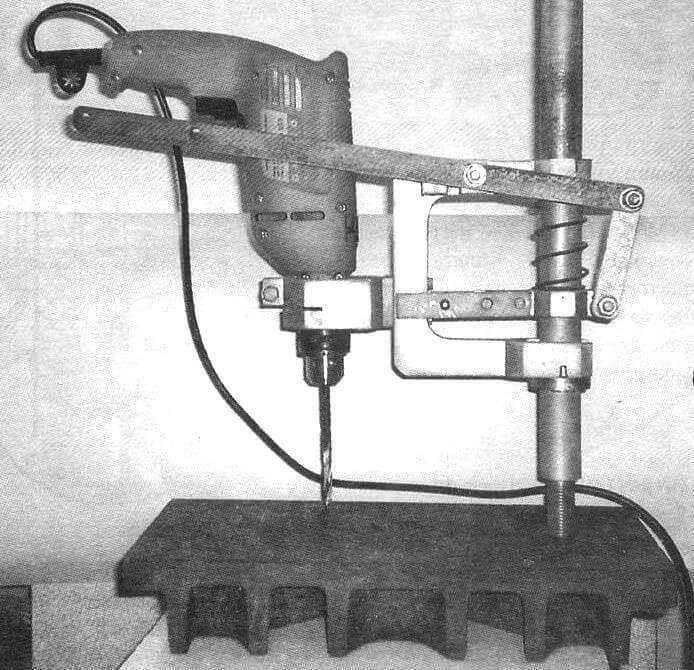

Принцип работы сверлильного станка из дрели.

Удивительно, но такие самодельные сверлильные станки из дрели при всей своей простоте способны выполнять самый широкий набор функций. Из всех домашних аппаратов, выполненных из дрели, самым простым является присадочный агрегат без рулевой рейки. При этой модификации особенно важен тяжелый стол: он будет смягчать вибрацию во время рабочего процесса.

  • Металлический стол можно соорудить из пластины размером 500 мм х 300 мм и толщиной не менее 5 мм.
  • Размеры металлических уголков для стойки к дрели — 50 х 50 мм. Соединять металлические детали при помощи сварки. Для этого соединить стойку с поверхностью металлического стола под прямым углом.
  • Дрель на стойке закрепить хомутиками. К столу прикрепить тиски. Швы зачистить металлической же щеткой.
  • Все элементы станка нужно выставить по уровню. Механизм выполняется в виде длинной гайки с болтами. Четыре гайки привариваются к каждому уголку основы с последующим закручиванием болтов.
  • Смазка и финальная покраска – не менее важное дело, которым не стоит пренебрегать. Прежде всего, это защита станка от коррозии. Смазку делать любой технической смазкой. Краска может быть любой.

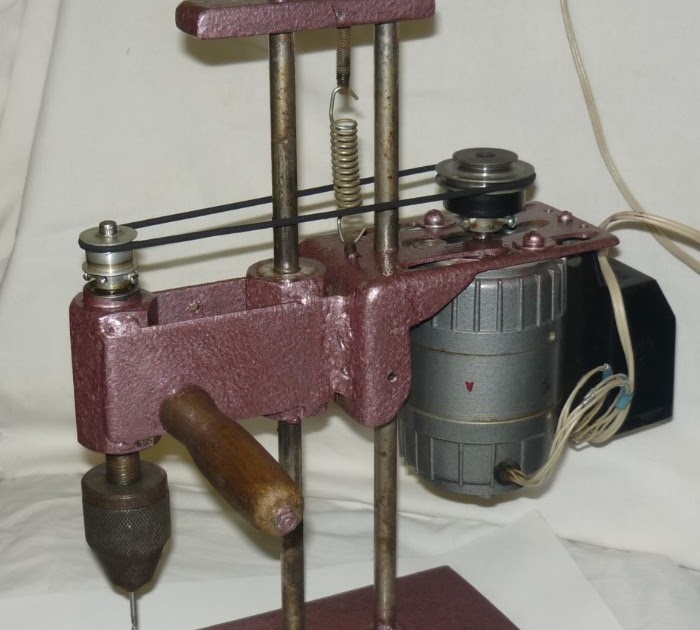

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.

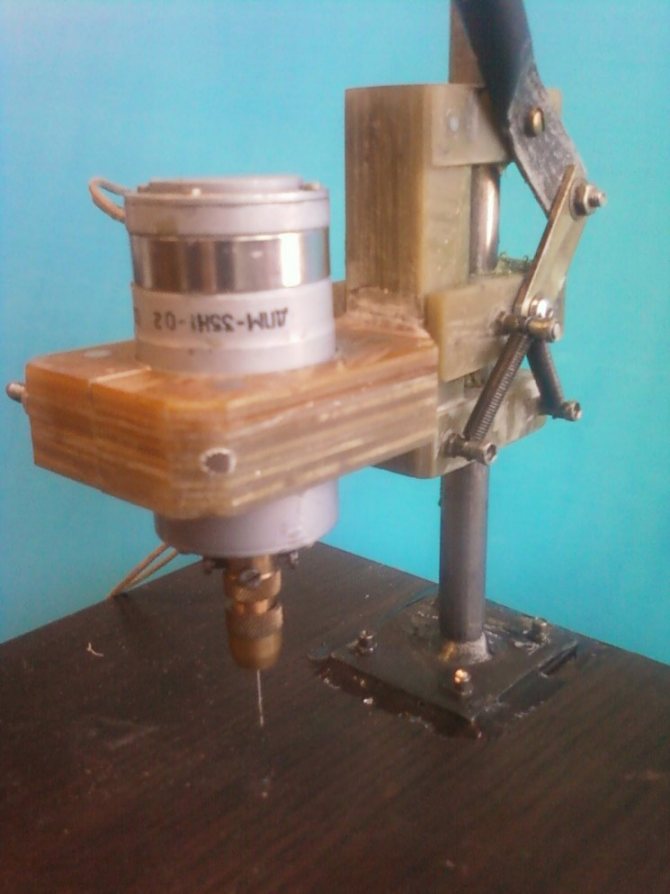

Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

  • шестерня;
  • подшипники – две штуки;
  • две трубки;
  • стальное зажимное кольцо;
  • специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Компактный сверлильный станок

Чертеж миниатюрного сверлильного станка.

Совсем не обязательно стараться сделать аппарат мощным и больших размеров. Все зависит от его назначения. Если вы, например, радиолюбитель, вам может понадобиться станок совсем небольших размеров, который может быть изготовлен на компактном настольном покрытии.

  • Агрегат можно выполнить полностью из подручного материала – металлических заготовок. Единственные готовые детали в этом случае – электродвигатель и крепежные уголки. С металлическими заготовками можно поработать на или . Если такой возможности нет, все элементы можно приобрести в магазинах, где продаётся фурнитура для мебели.
  • Станину не обязательно делать металлической, она может быть выполнена из оргстекла с основанием из двух слоев.
  • Шпиндельная пластина крепится на втулке, лучше выполнить ее на фрезерном станке. Если такового нет, можно использовать обычную дрель и напильник. Во время работы эта пластина будет передвигаться по вертикали вместе с двигателем.
  • На шпинделе крепится патрон, сам шпиндель состоит из вала и подшипников, он ставится во втулку для вертикального движения во время работы станка.
  • Для хорошего натяжения приводного ремня и его перестановки при изменении скорости вращения устанавливается кронштейн для двигателя, в котором делаются специальные пазы для движения вдоль. Кронштейн изготовляется так же, как шпиндельная пластина.
  • Скорость вращения и крутящий момент контролируются и регулируются с помощью шкива с разными диаметрами.

Агрегат непростой конструкции, это факт, конечно. По своей первоначальной цели он конструировался для сверления печатных плат. Но затем был усовершенствован до универсального статуса. С этим вариантом могут использоваться специальные координатные тиски, чтобы можно было сверлить под любыми нужными углами.

Домашние сверлильные машины можно делать из любых подручных материалов – пространство для инженерной мысли безграничное. Главное – соблюдать надежность и устойчивость рабочей поверхности стола и грамотный механизм вертикального движения шпинделя. Ну и точность изготовления всех деталей, включая самые мелкие. Делайте станок под свои нужды, не бойтесь самостоятельных решений, у вас все получится.

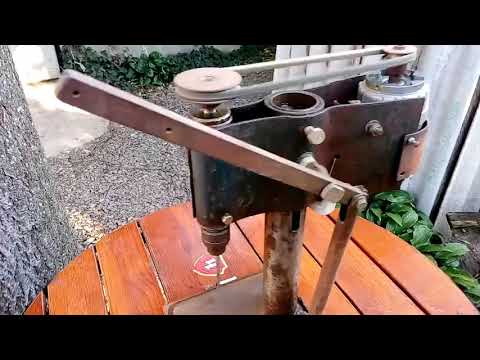

https://www.youtube.com/watch?v=kT0I8r2nvuY

Самодельный сверлильный станок по металлу своими руками

Для мастеровитого человека нет ничего невозможного. И при желании талантливый энтузиаст в состоянии смастерить что угодно. Сегодня мы расскажем о том, как собрать сверлильный станок своими руками, поскольку эта тема более чем актуальна. Покупка заводской модели, даже если речь идет о б/у технике, требует немалых затрат семейного бюджета. Мы же расскажем, как собрать сверлильный станок по металлу из подручных средств с минимальными инвестициями.

На сегодняшний день есть 2 проверенные конструкции, которые легко собрать в «гаражных» условиях. Это – станок на базе электродрели и агрегат на основе обычного асинхронного мотора от бытового прибора. Рассмотрим каждый из вариантов поочередно.

Самодельный станок на базе электрической дрели

За основу нашего будущего станка мы возьмем обыкновенную электрическую дрель. Данный инструмент отличается малым весом. Это говорит о том, что в качестве стойки нам не обязательно использовать конструкции из прочных металлов. Обыкновенные деревянные доски или даже ДСП вполне подойдут для наших целей.

Самодельный сверлильный станок по металлу на основе дрели состоит и четырех основных узлов, таких как станина, вертикальная стойка, электрическая дрель и подающий механизм. Выбор основания станка (станины) – очень ответственный момент, поскольку от прочности и массивности данной конструкции будет зависеть интенсивность вибраций во время работы. Это очень важно, поскольку массивная станина позволит улучшить качество обработки заготовки.

Что можно приспособить в качестве основания для станка? Если у вас дома найдется советский фотоувеличитель, который использовался для проявки фотоснимков, – вам повезло. После некоторых манипуляций его легко превратить в полноценную основу для самодельного сверлильного станка. Если же фотоувеличитель найти не удалось даже на рынке б/у техники – можно заменить этот элемент обыкновенной конструкцией из 20-миллиметровой мебельной плиты. Она обеспечит достаточную жесткость для точной работы.

В процессе фиксации станины на стойке очень важно, чтобы между ними сохранялся идеально прямой угол. Это позволит увеличить точность сверления.

На стойке необходимо зафиксировать две направляющие, которые можно сделать из обыкновенных металлических полос. По направляющим будет перемешаться колодка с зафиксированной на ней посредством хомутов дрелью. Для дополнительной виброизоляции инструмента есть смысл положить между электродрелью и колодкой прокладку из резины.

Вертикальное перемещение колодки должно осуществляться с помощью рычага. Чтобы не испытывать дискомфорта во время сверления, есть смысл укомплектовать механизм подачи пружиной, способной возвращать инструмент в исходное положение. Пружина должна быть зафиксирована с одной стороны на колодке, а с другой – на закрепленном брусе.



Если вы не планируете использовать электрическую дрель автономно – можно позаботиться об эргономике вашего самодельного сверлильного станка по металлу. Для этого разберите переключатель дрели и установите кнопку запуска в удобном для вас месте.

Вот, собственно, и все. Если вы будете следовать вышеприведенному алгоритму, сборка сверлильного станка своими руками не станет для вас проблемой.

Самодельный станок на базе асинхронного мотора

Если хорошенько поискать – в домашнем хозяйстве вы, скорее всего, найдете самые разные электрические двигатели от бытовых приборов. Лучший выбор для сверлильного станка по металлу – асинхронный мотор, который используется в барабанных стиральных машинах.

Будьте готовы к тому, что сборка такого станка будет несколько сложнее. В первую очередь вам понадобиться более массивная стойка, которая будет поглощать значительные вибрации от мотора стиральной машины. Чтобы свести их до минимума, нужно установить мотор поближе к стойке и предусмотреть надежную станину. Но учтите, что близкое расположение мотора относительно стойки усложняет конструкцию, поскольку нужно будет монтировать шкив с передачей. Собирая такой агрегат, подгоняйте все детали и узлы максимально точно. От этого напрямую будут зависеть рабочие характеристики станка.

Для сборки шкивы нам понадобится шестерня, шестигранник, металлическое кольцо для зажима, 2 подшипника и 2 обрезка трубы, одна из которых – с внутренней резьбой. Подвижная конструкция изготавливается из шестигранника, трубки, кольца, подшипников и трубки с резьбой, где будет зафиксирован патрон. Шестигранник выступает в роли передаточного элемента, на который надевается шкив.

Чтобы быть уверенным в надежности соединения с шестигранником, есть смысл проделать надпилы на торцах трубки, на которую надевается кольцо и подшипники. Проследите за тем, чтобы все детали нашей конструкции были зафиксированы максимально надежно, чтобы избежать разрушения под воздействием вибраций.

Теперь приступаем к созданию регулировочной системы нашего агрегата. Для этого используем трубу с надпилами и шестерню, зубья которой должны легко проникать в сделанные нами надпилы. Чтобы сделать их максимально точными, предварительно нанесите на трубу пластилин и проведите по нему шестерней. Учтите, что труба-лесенка должна иметь высоту, соответствующую высоте подъема патрона. Ось с шестигранником необходимо впрессовать в трубу с предварительно сделанными прорезями.

Как вы поняли, вышеописанная конструкция непроста в изготовлении, и далеко не каждый мастер в состоянии довести такой «проект» до конца. Если вы не уверены в том, что у вас хватит навыков собрать такой сверлильный станок, – отдайте предпочтение первой конструкции на основе электродрели.

Выводы

Мы привели два самых удачных примера изготовления сверлильных станков своими руками. Так как представленная информация носит общий характер, мы рекомендуем более подробно ознакомиться с чертежами подобного оборудования, чтобы избежать неточностей и разного рода ошибок во время изготовления агрегата.

Практика показывает, что опытный мастер без труда справиться с амбициозной задачей, такой как создание сверлильного станка по металлу своими собственными силами. Остается лишь пожелать вам удачи.
