Вес труб большого диаметра, таблица расчета веса стальных труб большого диаметра
Электросварные магистральные трубы и трубы большого диаметра: теоретический вес метра погонного, таблица расчета веса
Смотрите также: Таблицы расчета веса стальных труб всех типов.
Вес и сортамент стальных магистральных труб по ГОСТ’у 20295-85
Трубы стальные сварные для магистральных газонефтепроводов — ГОСТ 20295-85.
Наружный диаметр трубы, мм | Толщина стенки, мм | Масса 1 метра погонного, кг | Метров погонных в 1 тонне |
159 | 3 | 11,54 | 86,66 |
3,5 | 13,42 | 74,52 | |
4 | 15,29 | 65,40 | |
4,5 | 17,15 | 58,31 | |
5 | 18,99 | 52,66 | |
5,5 | 20,82 | 48,03 | |
6 | 22,64 | 44,17 | |
168 | 3 | 12,21 | 81,90 |
3,5 | 14,2 | 70,42 | |
4 | 16,18 | 61,80 | |
4,5 | 18,15 | 55,10 | |
5 | 20,1 | 49,75 | |
5,5 | 22,04 | 45,37 | |
6 | 23,97 | 41,72 | |
219 | 3 | 15,98 | 62,58 |
3,5 | 18,6 | 53,76 | |
4 | 21,21 | 47,15 | |
4,5 | 23,81 | 42,00 | |
5 | 26,39 | 37,89 | |
5,5 | 28,96 | 34,53 | |
6 | 31,52 | 31,73 | |
6,5 | 34,06 | 29,36 | |
7 | 36,6 | 27,32 | |
7,5 | 39,12 | 25,56 | |
8 | 41,63 | 24,02 | |
245 | 4 | 23,77 | 42,07 |
4,5 | 26,69 | 37,47 | |
5 | 29,59 | 33,80 | |
5,5 | 32,49 | 30,78 | |
7 | 41,09 | 24,34 | |
7,5 | 43,93 | 22,76 | |
8 | 46,76 | 21,39 | |
273 | 4 | 26,54 | 37,68 |
4,5 | 29,8 | 33,56 | |
5 | 33,05 | 30,26 | |
5,5 | 36,28 | 27,56 | |
6 | 39,51 | 25,31 | |
6,5 | 42,72 | 23,41 | |
7 | 45,92 | 21,78 | |
7,5 | 49,11 | 20,36 | |
8 | 52,28 | 19,13 | |
325 | 4 | 31,7 | 31,55 |
4,5 | 35,6 | 28,09 | |
5 | 39,5 | 25,32 | |
5,5 | 43,34 | 23,07 | |
6 | 47,2 | 21,19 | |
6,5 | 51,05 | 19,59 | |
7 | 54,9 | 18,21 | |
7,5 | 58,73 | 17,03 | |
8 | 62,54 | 15,99 | |
8,5 | 66,35 | 15,07 | |
9 | 70,14 | 14,26 | |
377 | 4,5 | 41,3 | 24,21 |
5 | 45,9 | 21,79 | |
5,5 | 50,39 | 19,85 | |
6 | 54,9 | 18,21 | |
6,5 | 59,39 | 16,84 | |
7 | 63,87 | 15,66 | |
8,5 | 77,25 | 12,94 | |
9 | 81,68 | 12,24 | |
426 | 5 | 51,9 | 19,27 |
5,5 | 57,04 | 17,53 | |
6 | 62,15 | 16,09 | |
6,5 | 67,25 | 14,87 | |
7 | 72,33 | 13,83 | |
7,5 | 77,41 | 12,92 | |
8 | 82,47 | 12,13 | |
8,5 | 87,52 | 11,43 | |
9 | 92,56 | 10,80 | |
10 | 102,6 | 9,75 | |
530 | 5 | 64,7 | 15,46 |
5,5 | 71,14 | 14,06 | |
6 | 77,54 | 12,90 | |
6,5 | 83,92 | 11,92 | |
7 | 90,29 | 11,08 | |
7,5 | 90,64 | 11,03 | |
8 | 103 | 9,71 | |
8,5 | 109,3 | 9,15 | |
9 | 115,8 | 8,64 | |
10 | 128,2 | 7,80 | |
11 | 140,8 | 7,10 | |
12 | 153,3 | 6,52 | |
630 | 5 | 77,1 | 12,97 |
5,5 | 84,71 | 11,80 | |
6 | 92,33 | 10,83 | |
6,5 | 99,95 | 10,01 | |
7 | 107,6 | 9,29 | |
7,5 | 115,1 | 8,69 | |
8 | 122,7 | 8,15 | |
8,5 | 130,3 | 7,67 | |
9 | 137,8 | 7,26 | |
10 | 152,9 | 6,54 | |
11 | 167,9 | 5,96 | |
12 | 182,9 | 5,47 | |
720 | 5 | 88,2 | 11,34 |
5,5 | 96,91 | 10,32 | |
6 | 105,7 | 9,46 | |
6,5 | 114,4 | 8,74 | |
7 | 123,1 | 8,12 | |
7,5 | 131,8 | 7,59 | |
8 | 140,5 | 7,12 | |
8,5 | 149,2 | 6,70 | |
9 | 157,8 | 6,34 | |
10 | 175,1 | 5,71 | |
11 | 192,3 | 5,20 | |
12 | 209,5 | 4,77 | |
820 | 5 | 101 | 9,90 |
5,5 | 110,5 | 9,05 | |
6 | 120,5 | 8,30 | |
6,5 | 130,4 | 7,67 | |
7 | 140,4 | 7,12 | |
7,5 | 150,3 | 6,65 | |
8 | 160,2 | 6,24 | |
8,5 | 170,1 | 5,88 | |
9 | 180 | 5,56 | |
10 | 199,8 | 5,01 | |
11 | 219,5 | 4,56 | |
12 | 239,1 | 4,18 |
Вес и сортамент металлических труб большого диаметра по ГОСТ’у 10704-91
Трубы стальные электросварные прямошовные — ГОСТ 10704-91.
Наружный диаметр трубы, мм | Толщина стенки, мм | Масса 1 метра погонного, кг | Метров погонных в 1 тонне |
530 | 6 | 77,54 | 12,9 |
7 | 90,29 | 11,08 | |
8 | 102,99 | 9,71 | |
9 | 115,64 | 8,65 | |
10 | 128,24 | 7,8 | |
11 | 140,79 | 7,1 | |
12 | 153,3 | 6,52 | |
13 | 165,75 | 6,03 | |
14 | 178,15 | 5,61 | |
16 | 202,82 | 4,93 | |
17 | 215,07 | 4,65 | |
17,5 | 221,18 | 4,52 | |
18 | 227,28 | 4,4 | |
19 | 239,44 | 4,18 | |
20 | 251,55 | 3,98 | |
21 | 263,61 | 3,79 | |
22 | 275,62 | 3,63 | |
23 | 287,58 | 3,48 | |
24 | 299,49 | 3,34 | |
630 | 5 | 64,74 | 15,45 |
5,5 | 71,14 | 14,06 | |
7 | 107,55 | 9,3 | |
8 | 122,72 | 8,15 | |
9 | 137,83 | 7,26 | |
10 | 152,9 | 6,54 | |
11 | 167,92 | 5,96 | |
12 | 182,89 | 5,47 | |
13 | 197,81 | 5,06 | |
14 | 212,68 | 4,7 | |
16 | 242,27 | 4,13 | |
17 | 257 | 3,89 | |
17,5 | 264,34 | 3,78 | |
18 | 271,67 | 3,68 | |
19 | 286,3 | 3,49 | |
20 | 300,87 | 3,32 | |
720 | 7 | 123,09 | 8,12 |
8 | 140,47 | 7,12 | |
9 | 157,81 | 6,34 | |
10 | 175,1 | 5,71 | |
11 | 192,33 | 5,2 | |
12 | 209,52 | 4,77 | |
13 | 226,66 | 4,41 | |
14 | 243,75 | 4,1 | |
16 | 277,79 | 3,6 | |
17 | 294,73 | 3,39 | |
17,5 | 303,18 | 3,3 | |
18 | 311,62 | 3,21 | |
19 | 328,47 | 3,04 | |
20 | 345,26 | 2,9 | |
21 | 362,01 | 2,76 | |
22 | 378,7 | 2,64 | |
23 | 395,35 | 2,53 | |
24 | 411,95 | 2,43 | |
25 | 411,95 | 2,43 | |
26 | 428,49 | 2,33 | |
27 | 444,99 | 2,25 | |
28 | 461,44 | 2,17 | |
29 | 477,84 | 2,09 | |
30 | 510,49 | 1,96 | |
820 | 7 | 140,35 | 7,13 |
8 | 160,2 | 6,24 | |
9 | 180 | 5,56 | |
10 | 199,76 | 5,01 | |
11 | 219,46 | 4,56 | |
12 | 239,12 | 4,18 | |
13 | 258,72 | 3,87 | |
14 | 278,28 | 3,59 | |
16 | 317,25 | 3,15 | |
17 | 336,65 | 2,97 | |
17,5 | 346,34 | 2,89 | |
18 | 356,01 | 2,81 | |
19 | 375,32 | 2,66 | |
20 | 394,58 | 2,53 | |
21 | 413,79 | 2,42 | |
22 | 432,96 | 2,31 | |
23 | 452,07 | 2,21 | |
24 | 471,13 | 2,12 | |
25 | 490,15 | 2,04 | |
26 | 509,11 | 1,96 | |
27 | 528,03 | 1,89 | |
28 | 546,89 | 1,83 | |
29 | 565,71 | 1,77 | |
30 | 584,48 | 1,71 | |
920 | 7 | 157,61 | 6,34 |
8 | 179,93 | 5,56 | |
9 | 202,2 | 4,95 | |
10 | 224,42 | 4,46 | |
11 | 246,59 | 4,06 | |
12 | 268,71 | 3,72 | |
13 | 290,78 | 3,44 | |
14 | 312,81 | 3,2 | |
16 | 356,7 | 2,8 | |
17 | 378,58 | 2,64 | |
17,5 | 389,5 | 2,57 | |
18 | 400,4 | 2,5 | |
19 | 422,18 | 2,37 | |
20 | 443,91 | 2,25 | |
1020 | 8 | 199,66 | 5,01 |
9 | 224,39 | 4,46 | |
10 | 249,08 | 4,01 | |
11 | 273,72 | 3,65 | |
12 | 298,31 | 3,35 | |
13 | 322,84 | 3,1 | |
14 | 347,33 | 2,88 | |
16 | 396,16 | 2,52 | |
17 | 420,5 | 2,38 | |
17,5 | 432,65 | 2,31 | |
18 | 444,79 | 2,25 | |
19 | 469,04 | 2,13 | |
20 | 493,23 | 2,03 | |
21 | 517,37 | 1,93 | |
22 | 541,47 | 1,85 | |
23 | 565,51 | 1,77 | |
24 | 589,51 | 1,7 | |
25 | 613,45 | 1,63 | |
26 | 637,35 | 1,57 | |
27 | 661,2 | 1,51 | |
28 | 685 | 1,46 | |
29 | 708,75 | 1,41 | |
30 | 732,45 | 1,37 | |
31 | 756,1 | 1,32 | |
32 | 779,7 | 1,28 | |
1120 | 8 | 219,39 | 4,56 |
9 | 246,59 | 4,06 | |
10 | 273,74 | 3,65 | |
11 | 300,85 | 3,32 | |
12 | 327,9 | 3,05 | |
13 | 354,9 | 2,82 | |
14 | 381,86 | 2,62 | |
16 | 435,62 | 2,3 | |
17 | 462,43 | 2,16 | |
17,5 | 475,81 | 2,1 | |
18 | 481,19 | 2,08 | |
19 | 515,89 | 1,94 | |
20 | 542,55 | 1,84 | |
1220 | 9 | 268,79 | 3,72 |
10 | 298,4 | 3,35 | |
11 | 327,97 | 3,05 | |
12 | 357,49 | 2,8 | |
13 | 386,96 | 2,58 | |
14 | 416,38 | 2,4 | |
16 | 475,08 | 2,1 | |
17 | 504,35 | 1,98 | |
17,5 | 518,97 | 1,93 | |
18 | 533,58 | 1,87 | |
19 | 562,75 | 1,78 | |
20 | 591,88 | 1,69 | |
1420 | 10 | 347,73 | 2,88 |
11 | 382,23 | 2,62 | |
12 | 416,68 | 2,4 | |
13 | 451,08 | 2,22 | |
14 | 485,44 | 2,06 | |
16 | 554 | 1,81 | |
17 | 588,2 | 1,7 | |
17,5 | 605,29 | 1,65 | |
18 | 622,36 | 1,61 | |
19 | 656,46 | 1,52 | |
20 | 690,52 | 1,45 |
Сколько весят стальные электросварные трубы большого диаметра и магистральные трубы? Ответы на эти вопросы вы найдете в приведенных выше таблицах расчета веса труб большого диаметра в зависимости от их диаметра и толщины стенок. Вес магистральной трубы и трубы большого диаметра: теоретический вес 1 метра погонного, количество метров в 1 тонне.
На металлобазе в Минске вы можете купить оптом и в розницу со склада или заказать под заказ металлические магистральные трубы или трубы большого диаметра 159, 168, 219, 245, 273, 325, 377, 426, 530, 630, 720, 820, 920, 1020, 1120, 1220, 1420 мм.
Смотрите также: Металлопрокат по размерам и типам.
Вес трубы стальной круглой в 1 метре
- Вес труб электросварных согласно ГОСТ 10704
- Вес труб водогазопроводных согласно ГОСТ 3262
- Формула расчета теоретического веса трубы
- Пример расчета веса трубы стальной круглой
Трубный прокат с круглым сечением повсеместно используется в строительстве, промышленности, а также в аграрном комплексе, коммунальном и частном хозяйстве. И крайне важно обеспечить прочность и долговечность создаваемых металлоконструкций и трубопроводов, поэтому когда нужно купить трубу круглую при подготовке к реализации проекта сразу возникает естественный вопрос, сколько весит стальная электросварная труба?
Правильный расчет веса одного погонного метра трубного проката позволит:
- грамотно рассчитать прочность создаваемой конструкции;
- экономно использовать материал и максимально рационально организовать его транспортировку и хранение;
- объективно определить количество метров в 1 тонне, а также необходимый объем металлопроката и его стоимость, так как цена формируется по весу.
Профессиональные конструкторы используют в своих расчетах теоретический вес метра погонного труб цилиндрической формы. То есть с учетом величины условного прохода, наружного диаметра и толщины стенки берется среднее значение, указанное в справочнике и госстандарты строго регламентируют данный параметр.

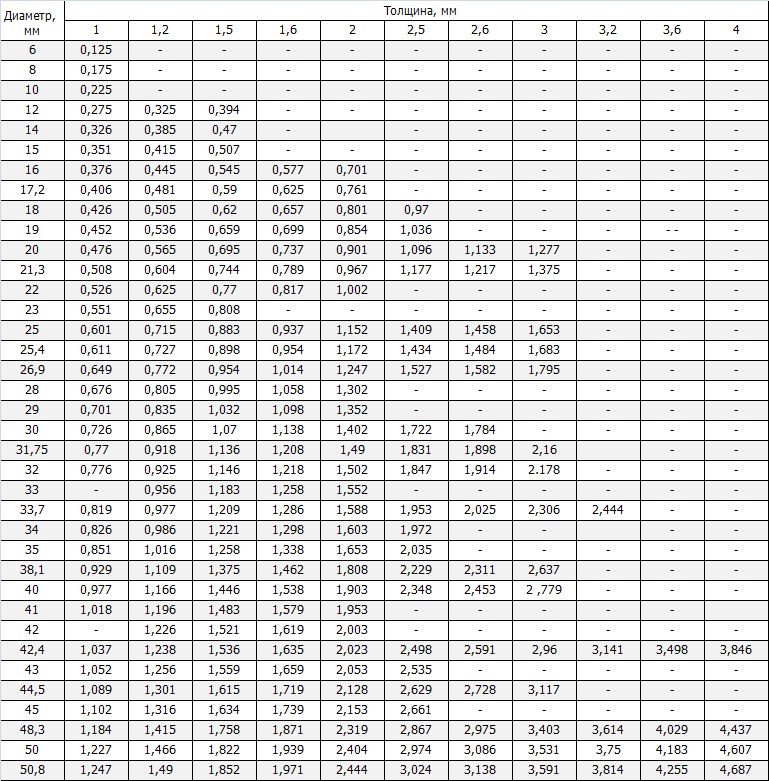

Таблица веса некоторых типоразмеров труб электросварных прямошовных, выпускаемых в соответствии с требованиями ГОСТ 10704
Наружный диаметр, мм | Толщина стенки, мм | Теоретическая масса 1 м.п. согласно ГОСТ 10704, кг | Ориентировочное количество метров в тонне |
10 | 1,0 | 0,222 | 4504,50 |
1,2 | 0,26 | 3846,15 | |
12 | 1,0 | 0,271 | 3690,04 |
1,2 | 0,32 | 3125,00 | |
1,4 | 0,366 | 2732,24 | |
1,5* | 0,388 | 2577,32 | |
1,6 | 0,41 | 2439,02 | |
13 | 1,0 | 0,296 | 3378,38 |
1,2 | 0,349 | 2865,33 | |
1,4 | 0,401 | 2493,77 | |
1,5* | 0,425 | 2352,94 | |
1,6 | 0,45 | 2222,22 | |
14 | 1,0 | 0,321 | 3115,26 |
1,2 | 0,379 | 2638,52 | |
1,4 | 0,435 | 2298,85 | |
1,5* | 0,462 | 2164,50 | |
1,6 | 0,489 | 2044,99 | |
16 | 1,0 | 0,37 | 2702,70 |
1,2 | 0,438 | 2283,11 | |
1,4 | 0,504 | 1984,13 | |
1,5* | 0,536 | 1865,67 | |
1,6 | 0,568 | 1760,56 | |
18 | 1,0 | 0,419 | 2386,63 |
1,2 | 0,497 | 2012,07 | |
1,4 | 0,573 | 1745,20 | |
1,5* | 0,61 | 1639,34 | |
1,6 | 0,719 | 1390,82 | |
1,8 | 0,789 | 1267,43 | |
20 | 1,0 | 0,469 | 2132,20 |
1,2 | 0,556 | 1798,56 | |
1,4 | 0,642 | 1557,63 | |
1,5* | 0,684 | 1461,99 | |
1,6 | 0,726 | 1377,41 | |
1,8 | 0,808 | 1237,62 | |
2,0 | 0,888 | 1126,13 | |
22 | 1,0 | 0,518 | 1930,50 |
1,2 | 0,616 | 1623,38 | |
1,4 | 0,711 | 1406,47 | |
1,5* | 0,758 | 1319,26 | |
1,6 | 0,805 | 1242,24 | |
1,8 | 0,897 | 1114,83 | |
2,0 | 0,986 | 1014,20 | |
25 | 1,0 | 0,592 | 1689,19 |
1,2 | 0,704 | 1420,45 | |
1,4 | 0,815 | 1226,99 | |
1,5* | 0,869 | 1150,75 | |
1,6 | 0,923 | 1083,42 | |
1,8 | 1,03 | 970,87 | |
2,0 | 1,134 | 881,83 | |
2,2 | 1,237 | 808,41 | |
2,5 | 1,387 | 720,98 | |
28 | 1,0 | 0,666 | 1501,50 |
1,2 | 0,793 | 1261,03 | |
1,4 | 0,918 | 1089,32 | |
1,5* | 0,98 | 1020,41 | |
1,6 | 1,042 | 959,69 | |
1,8 | 1,162 | 860,59 | |
2,0 | 1,282 | 780,03 | |
2,2 | 1,4 | 714,29 | |
2,5 | 1,572 | 636,13 | |
30 | 1,0 | 0,715 | 1398,60 |
1,2 | 0,852 | 1173,71 | |
1,4 | 0,987 | 1013,17 | |
1,5* | 1,05 | 952,38 | |
1,6 | 1,121 | 892,06 | |
1,8 | 1,252 | 798,72 | |
2,0 | 1,381 | 724,11 | |
2,2 | 1,508 | 663,13 | |
2,5 | 1,695 | 589,97 | |
32 | 1,0 | 0,765 | |
1,2 | 0,911 | 1097,69 | |
1,4 | 1,06 | 943,40 | |
1,5* | 1,13 | 884,96 | |
1,6 | 1,2 | 833,33 | |
1,8 | 1,341 | 745,71 | |
2,0 | 1,48 | 675,68 | |
2,2 | 1,617 | 618,43 | |
2,5 | 1,819 | 549,75 | |
2,8 | 2,016 | 496,03 | |
3,0 | 2,146 | 465,98 | |
35 | 1,2 | 1,0 | 1000,00 |
1,4 | 1,16 | 862,07 | |
1,5* | 1,24 | 806,45 | |
1,6 | 1,318 | 758,73 | |
1,8 | 1,474 | 678,43 | |
2,0 | 1,628 | 614,25 | |
2,2 | 1,78 | 561,80 | |
2,5 | 2,004 | 499,00 | |
2,8 | 2,223 | 449,84 | |
3,0 | 2,368 | 422,30 | |
36 | 1,2 | 1,03 | 970,87 |
1,4 | 1,195 | 836,82 | |
1,5* | 1,28 | 781,25 | |
1,6 | 1,357 | 736,92 | |
1,8 | 1,518 | 658,76 | |
2,0 | 1,677 | 596,30 | |
2,2 | 1,834 | 545,26 | |
2,5 | 2,065 | 484,26 | |
2,8 | 2,293 | 436,11 | |
3,0 | 2,441 | 409,67 | |
38 | 1,2 | 1,089 | 918,27 |
1,4 | 1,264 | 791,14 | |
1,5* | 1,35 | 740,74 | |
1,6 | 1,436 | 696,38 | |
1,8 | 1,607 | 622,28 | |
2,0 | 1,776 | 563,06 | |
2,2 | 1,942 | 514,93 | |
2,5 | 2,189 | 456,83 | |
2,8 | 2,431 | 411,35 | |
3,0 | 2,589 | 386,25 | |
40 | 1,2 | 1,148 | 871,08 |
1,4 | 1,333 | 750,19 | |
1,5* | 1,42 | 704,23 | |
1,6 | 1,515 | 660,07 | |
1,8 | 1,696 | 589,62 | |
2,0 | 1,874 | 533,62 | |
2,2 | 2,051 | 487,57 | |
2,5 | 2,312 | 432,53 | |
2,8 | 2,569 | 389,26 | |
3,0 | 2,737 | 365,36 | |
42 | 1,2 | 1,207 | 828,50 |
1,4 | 1,402 | 713,27 | |
1,5* | 1,5 | 666,67 | |
1,6 | 1,594 | 627,35 | |
1,8 | 1,785 | 560,22 | |
2,0 | 1,973 | 506,84 | |
2,2 | 463,18 | ||
2,5 | 2,435 | 410,68 | |
2,8 | 2,707 | 369,41 | |
3,0 | 2,885 | 346,62 | |
43 | 1,2 | 1,237 | 808,41 |
1,4 | 1,436 | 696,38 | |
1,5* | 1,535 | 651,47 | |
1,6 | 1,633 | 612,37 | |
1,8 | 1,829 | 546,75 | |
2,0 | 2,022 | 494,56 | |
2,2 | 2,213 | 451,88 | |
2,5 | 2,497 | 400,48 | |
2,8 | 2,776 | 360,23 | |
3,0 | 2,959 | 337,95 | |
45 | 1,2 | 1,296 | 771,60 |
1,4 | 1,505 | 664,45 | |
1,5* | 1,61 | 621,12 | |
1,6 | 1,712 | 584,11 | |
1,8 | 1,918 | 521,38 | |
2,0 | 2,121 | 471,48 | |
2,2 | 2,322 | 430,66 | |
2,5 | 2,62 | 381,68 | |
2,8 | 2,914 | 343,17 | |
3,0 | 3,107 | 321,85 | |
48 | 1,2 | 1,385 | 722,02 |
1,4 | 1,609 | 621,50 | |
1,5* | 1,72 | 581,40 | |
1,6 | 1,831 | 546,15 | |
1,8 | 2,051 | 487,57 | |
2,0 | 2,269 | 440,72 | |
2,2 | 2,485 | 402,41 | |
2,5 | 2,805 | 356,51 | |
2,8 | 3,121 | 320,41 | |
3,0 | 3,329 | 300,39 | |
51 | 1,2 | 1,474 | 678,43 |
1,4 | 1,712 | 584,11 | |
1,5* | 1,83 | 546,45 | |
1,6 | 1,949 | 513,08 | |
1,8 | 2,184 | 457,88 | |
2,0 | 2,417 | 413,74 | |
2,2 | 2,648 | 377,64 | |
2,5 | 2,99 | 334,45 | |
2,8 | 3,328 | 300,48 | |
3,0 | 3,551 | 281,61 | |
3,2 | 3,772 | 265,11 | |
3,5 | 4,1 | 243,90 | |
54 | 1,2 | 1,562 | 640,20 |
1,4 | 1,82 | 549,45 | |
1,5* | 1,94 | 515,46 | |
1,6 | 2,07 | 483,09 | |
1,8 | 2,32 | 431,03 | |
2,0 | 2,56 | 390,63 | |
2,2 | 2,81 | 355,87 | |
2,5 | 3,18 | 314,47 | |
2,8 | 3,54 | 282,49 | |
3,0 | 3,77 | 265,25 | |
3,2 | 4,01 | 249,38 | |
57 | 1,4 | 1,92 | 520,83 |
1,5* | 2,05 | 487,80 | |
1,6 | 2,186 | 457,46 | |
1,8 | 2,45 | 408,16 | |
2,0 | 2,713 | 368,60 | |
2,2 | 2,973 | 336,36 | |
2,5 | 3,36 | 297,62 | |
2,8 | 3,743 | 267,17 | |
3,0 | 3,995 | 250,31 | |
3,2 | 4,246 | 235,52 | |
3,5 | 4,618 | 216,54 | |
60 | 1,4 | 2,023 | 494,32 |
1,5* | 2,16 | 462,96 | |
1,6 | 2,304 | 434,03 | |
1,8 | 2,584 | 387,00 | |
2,0 | 2,861 | 349,53 | |
2,2 | 3,136 | 318,88 | |
2,5 | 3,545 | 282,09 | |
2,8 | 3,95 | 253,16 | |
3,0 | 4,217 | 237,14 | |
3,2 | 4,482 | 223,11 | |
3,5 | 4,877 | 205,04 | |
3,8 | 5,267 | 189,86 | |
70 | 1,2 | 2,036 | 491,16 |
1,4 | 2,368 | 422,30 | |
1,5* | 2,53 | 395,26 | |
1,6 | 2,699 | 370,51 | |
1,8 | 3,027 | 330,36 | |
2,0 | 3,354 | 298,15 | |
2,2 | 3,679 | 271,81 | |
2,5 | 4,162 | 240,27 | |
2,8 | 4,64 | 215,52 | |
3,0 | 4,957 | 201,73 | |
3,2 | 5,272 | 189,68 | |
3,5 | 5,74 | 174,22 | |
3,8 | 6,204 | 161,19 | |
4,0 | 6,511 | 153,59 | |
73 | 1,4 | 2,472 | 404,53 |
1,5* | 2,64 | 378,79 | |
1,6 | 2,817 | 354,99 | |
1,8 | 3,161 | 316,36 | |
2,0 | 3,502 | 285,55 | |
2,2 | 3,841 | 260,35 | |
2,5 | 4,347 | 230,04 | |
2,8 | 4,847 | 206,31 | |
3,0 | 5,179 | 193,09 | |
3,2 | 5,508 | 181,55 | |
3,5 | 5,999 | 166,69 | |
3,8 | 6,485 | 154,20 | |
4,0 | 6,807 | 146,91 | |
76 | 1,4 | 2,576 | 388,20 |
1,5* | 2,76 | 362,32 | |
1,6 | 2,936 | 340,60 | |
1,8 | 3,294 | 303,58 | |
2,0 | 3,65 | 273,97 | |
2,2 | 4,004 | 249,75 | |
2,5 | 4,532 | 220,65 | |
2,8 | 5,055 | 197,82 | |
3,0 | 5,401 | 185,15 | |
3,2 | 5,745 | 174,06 | |
3,5 | 6,258 | 159,80 | |
3,8 | 6,766 | 147,80 | |
4,0 | 7,103 | 140,79 | |
4,5 | 7,935 | 126,02 | |
5,0 | 8,755 | 114,22 | |
5,5 | 9,562 | 104,58 | |
83 | 3,0 | 5,919 | 168,95 |
3,2 | 6,298 | 158,78 | |
3,5 | 6,862 | 145,73 | |
3,8 | 7,422 | 134,73 | |
4,0 | 7,793 | 128,32 | |
4,5 | 8,712 | 114,78 | |
5,0 | 9,618 | 103,97 | |
5,5 | 10,512 | 95,13 | |
89 | 1,6 | 3,449 | 289,94 |
1,8 | 3,871 | 258,33 | |
2,0 | 4,291 | 233,05 | |
2,2 | 4,709 | 212,36 | |
2,5 | 5,333 | 187,51 | |
2,8 | 5,952 | 168,01 | |
3,0 | 6,363 | 157,16 | |
3,2 | 6,771 | 147,69 | |
3,5 | 7,38 | 135,50 | |
3,8 | 7,984 | 125,25 | |
4,0 | 8,385 | 119,26 | |
4,5 | 9,378 | 106,63 | |
5,0 | 10,358 | 96,54 | |
5,5 | 11,326 | 88,29 | |
95 | 2,0 | 4,587 | 218,01 |
2,5 | 5,703 | 175,35 | |
3,2 | 7,245 | 138,03 | |
5,0 | 11,098 | 90,11 | |
102 | 1,8 | 4,448 | 224,82 |
2,0 | 4,932 | 202,76 | |
2,2 | 5,415 | 184,67 | |
2,5 | 6,135 | 163,00 | |
2,8 | 6,85 | 145,99 | |
3,0 | 7,324 | 136,54 | |
3,2 | 7,797 | 128,25 | |
3,5 | 8,502 | 117,62 | |
3,8 | 9,203 | 108,66 | |
4,0 | 9,667 | 103,44 | |
4,5 | 10,82 | 92,42 | |
5,0 | 11,961 | 83,61 | |
5,5 | 13,089 | 76,40 | |
108 | 1,8 | 4,714 | 212,13 |
2,0 | 5,228 | 191,28 | |
2,5 | 6,504 | 153,75 | |
2,8 | 7,264 | 137,67 | |
3,0 | 7,768 | 128,73 | |
3,2 | 8,27 | 120,92 | |
3,5 | 9,02 | 110,86 | |
3,8 | 9,765 | 102,41 | |
4,0 | 10,259 | 97,48 | |
4,5 | 11,486 | 87,06 | |
5,0 | 12,701 | 78,73 | |
5,5 | 13,903 | 71,93 | |
114 | 1,8 | 4,981 | 200,76 |
2,0 | 5,524 | 181,03 | |
2,2 | 6,066 | 164,85 | |
2,5 | 6,874 | 145,48 | |
2,8 | 7,679 | 130,23 | |
3,0 | 8,212 | 121,77 | |
3,2 | 8,744 | 114,36 | |
3,5 | 9,538 | 104,84 | |
3,8 | 10,327 | 96,83 | |
4,0 | 10,851 | 92,16 | |
4,5 | 12,152 | 82,29 | |
5,0 | 13,441 | 74,40 | |
5,5 | 14,717 | 67,95 | |
127 | 1,8 | 5,558 | 179,92 |
2,0 | 6,165 | 162,21 | |
2,2 | 6,771 | 147,69 | |
2,5 | 7,676 | 130,28 | |
2,8 | 8,576 | 116,60 | |
3,0 | 9,174 | 109,00 | |
3,2 | 9,77 | 102,35 | |
3,5 | 10,66 | 93,81 | |
3,8 | 11,546 | 86,61 | |
4,0 | 12,133 | 82,42 | |
4,5 | 13,595 | 73,56 | |
5,0 | 15,044 | 66,47 | |
5,5 | 16,48 | 60,68 | |
133 | 1,8 | 5,824 | 171,70 |
2,0 | 6,461 | 154,77 | |
2,2 | 7,097 | 140,90 | |
2,5 | 8,046 | 124,29 | |
2,8 | 8,991 | 111,22 | |
3,0 | 9,618 | 103,97 | |
3,2 | 10,243 | 97,63 | |
3,5 | 11,178 | 89,46 | |
3,8 | 12,108 | 82,59 | |
4,0 | 12,725 | 78,59 | |
4,5 | 14,261 | 70,12 | |
5,0 | 15,783 | 63,36 | |
5,5 | 17,294 | 57,82 | |
140 | 1,8 | 6,135 | 163,00 |
2,0 | 6,807 | 146,91 | |
2,2 | 7,476 | 133,76 | |
2,5 | 8,477 | 117,97 | |
2,8 | 9,474 | 105,55 | |
3,0 | 10,136 | 98,66 | |
3,2 | 10,796 | 92,63 | |
3,5 | 11,782 | 84,88 | |
3,8 | 12,764 | 78,35 | |
4,0 | 13,416 | 74,54 | |
4,5 | 15,037 | 66,50 | |
5,0 | 16,647 | 60,07 | |
5,5 | 18,243 | 54,82 | |
152 | 1,8 | 6,667 | 149,99 |
2,0 | 7,398 | 135,17 | |
2,2 | 8,127 | 123,05 | |
2,5 | 9,217 | 108,50 | |
2,8 | 10,303 | 97,06 | |
3,0 | 11,024 | 90,71 | |
3,2 | 11,743 | 85,16 | |
3,5 | 12,818 | 78,02 | |
3,8 | 13,888 | 72,00 | |
4,0 | 14,6 | 68,49 | |
4,5 | 16,369 | 61,09 | |
5,0 | 18,126 | 55,17 | |
5,5 | 19,871 | 50,32 | |
159 | 1,8 | 6,978 | 143,31 |
2,0 | 7,744 | 129,13 | |
2,2 | 8,507 | 117,55 | |
2,5 | 9,649 | 103,64 | |
2,8 | 10,786 | 92,71 | |
3,0 | 11,542 | 86,64 | |
3,2 | 12,295 | 81,33 | |
3,5 | 13,422 | 74,50 | |
3,8 | 14,544 | 68,76 | |
4,0 | 15,29 | 65,40 | |
4,5 | 17,146 | 58,32 | |
5,0 | 18,989 | 52,66 | |
5,5 | 20,82 | 48,03 | |
6,0 | 22,639 | 44,17 | |
7,0 | 26,24 | 38,11 | |
8,0 | 29,791 | 33,57 | |
168 | 1,8 | 7,378 | 135,54 |
2,0 | 8,188 | 122,13 | |
2,2 | 8,996 | 111,16 | |
2,5 | 10,204 | 98,00 | |
2,8 | 11,407 | 87,67 | |
3,0 | 12,207 | 81,92 | |
3,2 | 13,005 | 76,89 | |
3,5 | 14,199 | 70,43 | |
3,8 | 15,388 | 64,99 | |
4,0 | 16,178 | 61,81 | |
4,5 | 18,145 | 55,11 | |
5,0 | 20,099 | 49,75 | |
5,5 | 22,041 | 45,37 | |
6,0 | 23,971 | 41,72 | |
7,0 | 27,794 | 35,98 | |
8,0 | 31,567 | 31,68 | |
219 | 2,5 | 13,348 | 74,92 |
2,8 | 14,929 | 66,98 | |
3,0 | 15,981 | 62,57 | |
3,2 | 17,03 | 58,72 | |
3,5 | 18,601 | 53,76 | |
3,8 | 20,167 | 49,59 | |
4,0 | 21,209 | 47,15 | |
4,5 | 23,805 | 42,01 | |
5,0 | 26,388 | 37,90 | |
5,5 | 28,959 | 34,53 | |
6,0 | 31,517 | 31,73 | |
7,0 | 36,598 | 27,32 | |
8,0 | 41,629 | 24,02 | |
9,0 | 46,61 | 21,45 | |
244,5 | 3,0 | 17,87 | 55,96 |
3,2 | 19,04 | 52,52 | |
3,5 | 20,8 | 48,08 | |
3,8 | 22,56 | 44,33 | |
4,0 | 23,72 | 42,16 | |
4,5 | 26,63 | 37,55 | |
5,0 | 29,53 | 33,86 | |
5,5 | 32,42 | 30,85 | |
6,0 | 35,29 | 28,34 | |
7,0 | 41 | 24,39 | |
8,0 | 46,66 | 21,43 | |
10,0 | 57,83 | 17,29 | |
11,0 | 63,34 | 15,79 | |
14,0 | 79,58 | 12,57 | |
273 | 3,5 | 23,262 | 42,99 |
3,8 | 25,228 | 39,64 | |
4,0 | 26,536 | 37,68 | |
4,5 | 29,797 | 33,56 | |
5,0 | 33,046 | 30,26 | |
5,5 | 36,283 | 27,56 | |
6,0 | 39,508 | 25,31 | |
7,0 | 45,92 | 21,78 | |
8,0 | 52,282 | 19,13 | |
9,0 | 58,596 | 17,07 | |
10,0 | 64,86 | 15,42 | |
12,0 | 77,24 | 12,95 | |
14,0 | 89,42 | 11,18 | |
325 | 4,0 | 31,665 | 31,58 |
4,5 | 35,568 | 28,12 | |
5,0 | 39,458 | 25,34 | |
5,5 | 43,336 | 23,08 | |
6,0 | 47,202 | 21,19 | |
7,0 | 54,897 | 18,22 | |
8,0 | 62,542 | 15,99 | |
9,0 | 70,137 | 14,26 | |
10,0 | 7,68 | 130,21 | |
12,0 | 92,62 | 10,80 | |
16,0 | 121,92 | 8,20 | |
377 | 4,0 | 36,795 | 27,18 |
4,5 | 41,339 | 24,19 | |
5,0 | 45,87 | 21,80 | |
5,5 | 50,39 | 19,85 | |
6,0 | 54,897 | 18,22 | |
7,0 | 63,873 | 15,66 | |
8,0 | 72,801 | 13,74 | |
9,0 | 81,679 | 12,24 | |
10,0 | 90,508 | 11,05 | |
12,0 | 108,01 | 9,26 | |
14,0 | 125,32 | 7,98 | |
16,0 | 142,44 | 7,02 | |
426 | 4,0 | 41,629 | 24,02 |
4,5 | 46,777 | 21,38 | |
5,0 | 51,912 | 19,26 | |
5,5 | 57,036 | 17,53 | |
6,0 | 62,147 | 16,09 | |
7,0 | 72,332 | 13,83 | |
8,0 | 82,468 | 12,13 | |
9,0 | 92,555 | 10,80 | |
10,0 | 102,592 | 9,75 | |
12,0 | 122,518 | 8,16 | |
14,0 | 142,24 | 7,03 | |
16,0 | 161,77 | 6,18 | |
18,0 | 181,1 | 5,52 | |
478* | 5,0 | 58,324 | 17,15 |
5,5 | 64,089 | 15,60 | |
6,0 | 69,841 | 14,32 | |
7,0 | 81,309 | 12,30 | |
8,0 | 92,727 | 10,78 | |
9,0 | 104,096 | 9,61 | |
10,0 | 115,416 | 8,66 | |
11,0 | 126,686 | 7,89 | |
12,0 | 137,907 | 7,25 | |
508 | 5,0 | 62,02 | 16,12 |
7,0 | 86,48 | 11,56 | |
8,0 | 98,64 | 10,14 | |
9,0 | 110,75 | 9,03 | |
10,0 | 122,81 | 8,14 | |
11,0 | 134,82 | 7,42 | |
12,0 | 146,78 | 6,81 | |
13,0 | 158,69 | 6,30 | |
14,0 | 170,55 | 5,86 | |
16,0 | 182,36 | 5,48 | |
17,0* | 205,84 | 4,86 | |
17,5 | 211,69 | 4,72 | |
18,0 | 217,5 | 4,60 | |
21,0 | 252,2 | 3,97 | |
22,0 | 263,66 | 3,79 | |
23,0 | 275,1 | 3,64 | |
24,0 | 286,47 | 3,49 | |
530 | 6,0 | 77,536 | 12,90 |
7,0 | 90,286 | 11,08 | |
8,0 | 102,986 | 9,71 | |
9,0 | 115,638 | 8,65 | |
10,0 | 128,24 | 7,80 | |
11,0 | 140,793 | 7,10 | |
12,0 | 153,296 | 6,52 | |
13,0 | 165,75 | 6,03 | |
14,0 | 178,155 | 5,61 | |
16,0 | 202,816 | 4,93 | |
17,0* | 215,073 | 4,65 | |
17,5 | 221,183 | 4,52 | |
18,0 | 227,28 | 4,40 | |
19,0 | 239,439 | 4,18 | |
20,0 | 251,547 | 3,98 | |
21,0 | 263,607 | 3,79 | |
22,0 | 275,617 | 3,63 | |
23,0 | 287,578 | 3,48 | |
24,0 | 299,489 | 3,34 | |
630 | 5,0 | 77,067 | 12,98 |
5,5 | 84,706 | 11,81 | |
7,0 | 107,549 | 9,30 | |
8,0 | 122,716 | 8,15 | |
9,0 | 137,833 | 7,26 | |
10,0 | 152,901 | 6,54 | |
11,0 | 167,92 | 5,96 | |
12,0 | 182,89 | 5,47 | |
13,0 | 197,81 | 5,06 | |
14,0 | 212,681 | 4,70 | |
16,0 | 242,275 | 4,13 | |
17,0* | 271,252 | 3,69 | |
17,5 | 264,34 | 3,78 | |
18,0 | 271,671 | 3,68 | |
19,0 | 286,295 | 3,49 | |
20,0 | 300,87 | 3,32 | |
720 | 7,0 | 123,086 | 8,12 |
8,0 | 140,472 | 7,12 | |
9,0 | 157,809 | 6,34 | |
10,0 | 175,097 | 5,71 | |
11,0 | 192,335 | 5,20 | |
12,0 | 209,524 | 4,77 | |
14,0 | 243,754 | 4,10 | |
16,0 | 277,787 | 3,60 | |
17,0* | 294,73 | 3,39 | |
18,0 | 311,623 | 3,21 | |
19,0 | 328,467 | 3,04 | |
820 | 7,0 | 140,349 | 7,13 |
8,0 | 160,201 | 6,24 | |
9,0 | 180,004 | 5,56 | |
10,0 | 199,758 | 5,01 | |
11,0 | 219,463 | 4,56 | |
12,0 | 239,118 | 4,18 | |
14,0 | 278,28 | 3,59 | |
16,0 | 317,246 | 3,15 | |
17,0 | 336,654 | 2,97 | |
18,0 | 356,013 | 2,81 | |
19,0 | 375,323 | 2,66 | |
20,0 | 394,584 | 2,53 | |
920 | 7,0 | 157,612 | 6,34 |
8,0 | 179,93 | 5,56 | |
9,0 | 202,2 | 4,95 | |
10,0 | 224,42 | 4,46 | |
11,0 | 246,59 | 4,06 | |
12,0 | 268,712 | 3,72 | |
14,0 | 312,806 | 3,20 | |
16,0 | 356,704 | 2,80 | |
17,0* | 378,579 | 2,64 | |
19,0 | 422,18 | 2,37 | |
20,0 | 443,907 | 2,25 | |
1120 | 8,0 | 219,389 | 4,56 |
9,0 | 246,59 | 4,06 | |
10,0 | 273,743 | 3,65 | |
11,0 | 300,846 | 3,32 | |
12,0 | 327,899 | 3,05 | |
14,0 | 381,859 | 2,62 | |
16,0 | 435,621 | 2,30 | |
17,0* | 462,428 | 2,16 | |
18,0 | 481,19 | 2,08 | |
19,0 | 515,894 | 1,94 | |
20,0 | 542,553 | 1,84 | |
1220 | 9,0 | 268,786 | 3,72 |
10,0 | 298,404 | 3,35 | |
11,0 | 327,973 | 3,05 | |
12,0 | 357,493 | 2,80 | |
14,0 | 416,385 | 2,40 | |
16,0 | 475,079 | 2,10 | |
17,0* | 504,352 | 1,98 | |
18,0 | 533,576 | 1,87 | |
19,0 | 562,751 | 1,78 | |
20,0 | 591,876 | 1,69 | |
1420 | 10,0 | 347,727 | 2,88 |
11,0 | 382,229 | 2,62 | |
12,0 | 416,681 | 2,40 | |
14,0 | 485,437 | 2,06 | |
16,0 | 553,996 | 1,81 | |
17,0* | 588,201 | 1,70 | |
18,0 | 622,358 | 1,61 | |
19,0 | 656,465 | 1,52 | |
20,0 | 690,522 | 1,45 |
Примечания:
- Фактический вес трубы электросварной может отличаться от указанных значений. Это обусловлено вариативностью фактической толщины стенки и наружных размеров труб в рамках допусков, заданных ГОСТ 10704, а также выполнением торцевой фаски и усилением тела сварного шва в соответствии с ГОСТ 10706. К тому же, ГОСТ 10704 допускает увеличение грата на 0,15 мм для сортамента с диаметром свыше 72 мм.
- Размеры труб, помеченные звездочкой, не рекомендуется использовать при новом проектировании.
- В Украине с 01.01.2021 г. вместо ГОСТ 10704 введен в действие новый стандарт ДСТУ 8943.
Таблица веса труб водогазопроводных в соответствии с ГОСТ 3262
Условный проход, мм |
Наружный диаметр, мм |
Параметры легких труб |
Параметры обыкновенных труб |
Параметры усиленных труб |
||||||
толщина стенки, мм |
масса 1 м, кг |
количество метров в тонне (ориентировочно) |
толщина стенки, мм |
масса 1 м, кг |
количество метров в тонне (ориентировочно) |
толщина стенки, мм |
масса 1 м, кг |
количество метров в тонне (ориентировочно) |
||
6 |
10,2 |
1,8 |
0,3729 |
2681,68 |
2 |
0,4044 |
2472,80 |
2,5 |
0,4747 |
2106,59 |
8 |
13,5 |
2 |
0,5672 |
1763,05 |
2,2 |
0,6131 |
1631,06 |
2,8 |
0,7389 |
1353,36 |
10 |
17 |
2 |
0,7398 |
1351,72 |
2,2 |
0,803 |
1245,33 |
2,8 |
0,9805 |
1019,89 |
15 |
21,3 |
2,35 |
1,098 |
910,75 |
– |
– |
– |
– |
– |
– |
15 |
21,3 |
2,5 |
1,159 |
862,81 |
2,8 |
1,277 |
783,09 |
3,2 |
1,428 |
700,28 |
20 |
26,8 |
2,35 |
1,417 |
705,72 |
– |
– |
– |
– |
– |
– |
20 |
26,8 |
2,5 |
1,498 |
667,56 |
2,8 |
1,657 |
603,50 |
3,2 |
1,862 |
537,06 |
25 |
33,5 |
2,8 |
2,12 |
471,70 |
3,2 |
2,391 |
418,24 |
4 |
2,91 |
343,64 |
32 |
42,3 |
2,8 |
2,728 |
366,57 |
3,2 |
3,086 |
324,04 |
4 |
3,778 |
264,69 |
40 |
48 |
3 |
3,329 |
300,39 |
3,5 |
3,841 |
260,35 |
4 |
4,34 |
230,41 |
50 |
60 |
3 |
4,217 |
237,14 |
3,5 |
4,877 |
205,04 |
4,5 |
6,159 |
162,36 |
65 |
75,5 |
3,2 |
5,706 |
175,25 |
4 |
7,053 |
141,78 |
4,5 |
7,879 |
126,92 |
80 |
88,5 |
3,5 |
7,337 |
136,30 |
4 |
8,336 |
119,96 |
4,5 |
9,322 |
107,27 |
90 |
101,3 |
3,5 |
8,442 |
118,46 |
4 |
9,598 |
104,19 |
4,5 |
10,74 |
93,11 |
100 |
114 |
4 |
10,85 |
92,17 |
4,5 |
12,15 |
82,30 |
5 |
13,44 |
74,40 |
125 |
140 |
4 |
13,42 |
74,52 |
4,5 |
15,04 |
66,49 |
5,5 |
18,24 |
54,82 |
150 |
165 |
4 |
15,88 |
62,97 |
4,5 |
17,81 |
56,15 |
5,5 |
21,63 |
46,23 |
Примечания:
- Используя данные таблицы, следует исходить из того, что теоретический вес погонного метра трубы будет отличаться от реальных весовых параметров метрового отрезка стального трубопровода.
- В Украине с 01.01.2021 г. вместо ГОСТ 3262 введен в действие новый стандарт ДСТУ 8936.
Формула расчета теоретического веса трубы
Для математических действий необходимо использовать стандартные первичные данные – это наружный диаметр и толщина стенки. Далее, чтобы высчитать вес метра трубы, можно пойти разными путями.
Применить форму m = ρ × Sтр × L, где:
ρ – плотность стали. В расчетах принято использовать среднее значение ρ = 7850 кг/м3;
Sтр – площадь трубного поперечного сечения;
L – длина. Так как мы рассчитываем теоретический вес 1 метра погонного, то она по умолчанию равна единице.
Теперь определяем площадь сечения исходя из общей формулы для полого цилиндра Sц= ¼ π × (D2 – d2). Но так как у нас внутренний диаметр неизвестен, получаем его путем вычитания удвоенной толщины стенки от наружного диаметра, и формула приобретает следующий вид:
Sтр= ¼ π × (D2 – (D – 2 × s)2).
Таким образом, масса стальной трубы равна:
m = ρ × ¼ π × (D2 – (D – 2 × s)2) × L.
Но бывают случаи, когда необходимо определить вес стальной трубы, уже имеющейся в хозяйстве, а в арсенале нет штангенциркуля, а из измерительных инструментов только линейка. Тогда можно воспользоваться подручными средствами. Посредством нитки и линейки максимально точно измеряем длину наружной окружности, толщину стенки и длину трубного отрезка. Дальше выполняем расчет, представив трубу в виде развернутого листа.
Площадь наружной боковой поверхности определяется по формуле:
Sн.ст = L × h,
при этом L – это и есть длина измеренной окружности, а h – длина всего трубного отрезка. Зная толщину стенки, высчитываем ориентировочный объем и массу нашей трубы:
Vтр = Sн.ст × s = L × h × s,
m = ρ × Vтр = ρ × L × h × s.
Но данный расчет приблизительный. Особой точности он не дает, и пользоваться им стоит только в бытовых случаях.
Пример расчета веса трубы стальной круглой
Для сравнения выполним математические расчеты по двум описанным вариантам для метровой трубы диаметром 30 мм с толщиной стенки 2,0 мм. Обращаем внимание, что миллиметры обязательно переводятся в метры, а плотность стали берем равной 7850 кг/м3.
Вариант 1
Теоретическая масса стальной трубы 1 м.п. равна:
m = ρ × ¼ π × (D2 – (D – 2 × s)2) × L,
m = 7850 × ¼ × 3,14 × (0,032 – (0,03 – 2 × 0,002)2) × 1 =
= 7850 × ¼ × 3,14 × (0,0009 – 0,000676) × 1 = 1,38034 кг
Таблица расчета веса определяет массу 1 м.п. трубы 30×2,0 в 1,381 кг. Что подтверждает верность и высокую точность этого способа.
Вариант 2
Теперь рассчитаем приблизительную массу этого же трубного отрезка. Его длина окружности 95*мм. Эта цифра приблизительная, так как измерения проводятся подручными средствами.
m = ρ × Vтр = ρ × L × h × s,
m = 7850 × 0,095 × 1 × 0,0020 = 1,49 кг.
Мы также можем сравнить эту цифру с данными, которые нам предлагает таблица расчета веса электросварной трубы и видим, что погрешность составляет около 110 грамм на погонный метр, что просто недопустимо при проектировании. Но в домашних условиях использование этого метода вполне приемлемо. Причем стоит обратить внимание, чем толще стенка, тем больше будет погрешность.
А если вы не хотите утруждать себя математическими вычислениями, тогда самый простой способ узнать вес стальной трубы – таблица справочника или помощь онлайн-калькулятора.
Вес трубы электросварной, таблица расчета веса электросварной трубы, вес 1 метра погонного
Труба электросварная: теоретический вес метра погонного, таблица расчета веса
Смотрите также: Таблицы расчета веса стальных труб всех типов.
Наружный диаметр, мм | Толщина стенки, мм | Вес 1 мп, кг | Метров в тонне | Наружный диаметр, мм | Толщина стенки, мм | Вес 1 мп, кг | Метров в тонне | Наружный диаметр, мм | Толщина стенки, мм | Вес 1 мп, кг | Метров в тонне |
10 | 1 | 0,222 | 4505,4 | 73 | 1,4 | 2,472 | 404,5 | 273 | 3,5 | 23,262 | 43 |
1,2 | 0,26 | 3839,9 | 1,5 | 2,756 | 362,9 | 3,8 | 25,228 | 39,6 | |||
12 | 1 | 0,271 | 3686,3 | 1,6 | 2,817 | 354,9 | 4 | 26,536 | 37,7 | ||
1,2 | 0,32 | 3128,8 | 1,8 | 3,161 | 316,4 | 4,5 | 29,797 | 33,6 | |||
1,4 | 0,366 | 2732,4 | 2 | 3,502 | 285,6 | 5 | 33,046 | 30,3 | |||
1,5 | 0,499 | 2002,4 | 2,2 | 3,841 | 260,3 | 5,5 | 36,283 | 27,6 | |||
1,6 | 0,41 | 2436,8 | 2,5 | 4,347 | 230,1 | 6 | 39,508 | 25,3 | |||
14 | 1 | 0,321 | 3119,2 | 2,8 | 4,847 | 206,3 | 7 | 45,92 | 21,8 | ||
1,2 | 0,379 | 2639,9 | 3 | 5,179 | 193,1 | 8 | 52,282 | 19,1 | |||
1,4 | 0,435 | 2298,7 | 3,2 | 5,508 | 181,5 | 9 | 58,596 | 17,1 | |||
1,5 | 0,573 | 1744 | 3,5 | 5,999 | 166,7 | 325 | 4 | 31,665 | 31,6 | ||
1,6 | 0,489 | 2043,8 | 3,8 | 6,485 | 154,2 | 4,5 | 35,568 | 28,1 | |||
16 | 1 | 0,37 | 2703,3 | 4 | 6,807 | 146,9 | 5 | 39,458 | 25,3 | ||
1,2 | 0,438 | 2283,2 | 76 | 1,4 | 2,576 | 388,3 | 5,5 | 43,336 | 23,1 | ||
1,4 | 0,504 | 1983,8 | 1,5 | 2,867 | 348,8 | 6 | 47,202 | 21,2 | |||
1,5 | 0,647 | 1544,7 | 1,6 | 2,936 | 340,6 | 7 | 54,897 | 18,2 | |||
1,6 | 0,568 | 1759,9 | 1,8 | 3,294 | 303,6 | 8 | 62,542 | 16 | |||
18 | 1 | 0,419 | 2385,2 | 2 | 3,65 | 274 | 9 | 70,137 | 14,3 | ||
1,2 | 0,497 | 2011,4 | 2,2 | 4,004 | 249,7 | 377 | 4 | 36,795 | 27,2 | ||
1,4 | 0,573 | 1744,8 | 2,5 | 4,532 | 220,7 | 4,5 | 41,339 | 24,2 | |||
1,5 | 0,721 | 1386,3 | 2,8 | 5,055 | 197,8 | 5 | 45,87 | 21,8 | |||
1,6 | 0,647 | 1545,3 | 3 | 5,401 | 185,2 | 5,5 | 50,39 | 19,8 | |||
1,8 | 0,719 | 1390,6 | 3,2 | 5,745 | 174,1 | 6 | 54,897 | 18,2 | |||
20 | 1 | 0,469 | 2134,2 | 3,5 | 6,258 | 159,8 | 7 | 63,873 | 15,7 | ||
1,2 | 0,556 | 1797,4 | 3,8 | 6,766 | 147,8 | 8 | 72,801 | 13,7 | |||
1,4 | 0,642 | 1557,2 | 4 | 7,103 | 140,8 | 9 | 81,679 | 12,2 | |||
1,5 | 0,795 | 1257,3 | 4,5 | 7,935 | 126 | 10 | 90,508 | 11 | |||
1,6 | 0,726 | 1377,3 | 5 | 8,755 | 114,2 | 426 | 4 | 41,629 | 24 | ||
1,8 | 0,808 | 1237,8 | 5,5 | 9,562 | 104,6 | 4,5 | 46,777 | 21,4 | |||
2 | 0,888 | 1126,4 | 83 | 3 | 5,919 | 169 | 5 | 51,912 | 19,3 | ||
22 | 1 | 0,518 | 1930,9 | 3,2 | 6,298 | 158,8 | 5,5 | 57,036 | 17,5 | ||
1,2 | 0,616 | 1624,6 | 3,5 | 6,862 | 145,7 | 6 | 62,147 | 16,1 | |||
1,4 | 0,711 | 1406 | 3,8 | 7,422 | 134,7 | 7 | 72,332 | 13,8 | |||
1,5 | 0,869 | 1150,3 | 4 | 7,793 | 128,3 | 8 | 82,468 | 12,1 | |||
1,6 | 0,805 | 1242,3 | 4,5 | 8,712 | 114,8 | 9 | 92,555 | 10,8 | |||
1,8 | 0,897 | 1115,2 | 5 | 9,618 | 104 | 10 | 102,592 | 9,7 | |||
2 | 0,986 | 1013,7 | 5,5 | 10,512 | 95,1 | 11 | 112,58 | 8,9 | |||
25 | 1 | 0,592 | 1689,5 | 89 | 1,6 | 3,449 | 290 | 12 | 122,518 | 8,2 | |
1,2 | 0,704 | 1419,8 | 1,8 | 3,871 | 258,3 | 478 | 5 | 58,324 | 17,1 | ||
1,4 | 0,815 | 1227,3 | 2 | 4,291 | 233 | 5,5 | 64,089 | 15,6 | |||
1,5 | 0,98 | 1020,1 | 2,2 | 4,709 | 212,3 | 6 | 69,841 | 14,3 | |||
1,6 | 0,923 | 1083 | 2,5 | 5,333 | 187,5 | 7 | 81,309 | 12,3 | |||
1,8 | 1,03 | 971 | 2,8 | 5,952 | 168 | 8 | 92,727 | 10,8 | |||
2 | 1,134 | 881,5 | 3 | 6,363 | 157,2 | 9 | 104,096 | 9,6 | |||
2,2 | 1,237 | 808,4 | 3,2 | 6,771 | 147,7 | 10 | 115,416 | 8,7 | |||
2,5 | 1,387 | 720,9 | 3,5 | 7,38 | 135,5 | 11 | 126,686 | 7,9 | |||
28 | 1 | 0,666 | 1501,8 | 3,8 | 7,984 | 125,2 | 12 | 137,907 | 7,3 | ||
1,2 | 0,793 | 1260,9 | 4 | 8,385 | 119,3 | 530 | 6 | 77,536 | 12,9 | ||
1,4 | 0,918 | 1088,9 | 4,5 | 9,378 | 106,6 | 7 | 90,286 | 11,1 | |||
1,5 | 1,091 | 916,4 | 5 | 10,358 | 96,5 | 8 | 102,986 | 9,7 | |||
1,6 | 1,042 | 960 | 5,5 | 11,326 | 88,3 | 9 | 115,638 | 8,6 | |||
1,8 | 1,163 | 859,8 | 95 | 2 | 4,587 | 218 | 10 | 128,24 | 7,8 | ||
2 | 1,282 | 779,8 | 2,5 | 5,703 | 175,3 | 11 | 140,793 | 7,1 | |||
2,2 | 1,4 | 714,4 | 3,2 | 7,245 | 138 | 12 | 153,296 | 6,5 | |||
2,5 | 1,572 | 636,1 | 5 | 11,098 | 90,1 | 13 | 165,75 | 6 | |||
30 | 1 | 0,715 | 1398,2 | 102 | 1,8 | 4,448 | 224,8 | 14 | 178,155 | 5,6 | |
1,2 | 0,852 | 1173,3 | 2 | 4,932 | 202,7 | 16 | 202,816 | 4,9 | |||
1,4 | 0,987 | 1012,7 | 2,2 | 5,415 | 184,7 | 17 | 215,073 | 4,6 | |||
1,5 | 1,165 | 858,2 | 2,5 | 6,135 | 163 | 17,5 | 221,183 | 4,5 | |||
1,6 | 1,121 | 892,4 | 2,8 | 6,85 | 146 | 18 | 227,28 | 4,4 | |||
1,8 | 1,252 | 798,8 | 3 | 7,324 | 136,5 | 19 | 239,439 | 4,2 | |||
2 | 1,381 | 724,1 | 3,2 | 7,797 | 128,3 | 20 | 251,547 | 4 | |||
2,2 | 1,508 | 663 | 3,5 | 8,502 | 117,6 | 21 | 263,607 | 3,8 | |||
2,5 | 1,695 | 589,8 | 3,8 | 9,203 | 108,7 | 22 | 275,617 | 3,6 | |||
32 | 1 | 0,765 | 1308 | 4 | 9,667 | 103,4 | 23 | 287,578 | 3,5 | ||
1,2 | 0,911 | 1097,1 | 4,5 | 10,82 | 92,4 | 24 | 299,489 | 3,3 | |||
1,4 | 1,056 | 946,5 | 5 | 11,961 | 83,6 | 630 | 5 | 77,067 | 13 | ||
1,5 | 1,239 | 806,9 | 5,5 | 13,089 | 76,4 | 5,5 | 84,706 | 11,8 | |||
1,6 | 1,2 | 833,7 | 108 | 1,8 | 4,714 | 212,1 | 7 | 107,549 | 9,3 | ||
1,8 | 1,341 | 745,9 | 2 | 5,228 | 191,3 | 8 | 122,716 | 8,1 | |||
2 | 1,48 | 675,8 | 2,5 | 6,504 | 153,7 | 9 | 137,833 | 7,3 | |||
2,2 | 1,617 | 618,5 | 2,8 | 7,264 | 137,7 | 10 | 152,901 | 6,5 | |||
2,5 | 1,819 | 549,8 | 3 | 7,768 | 128,7 | 11 | 167,92 | 6 | |||
2,8 | 2,016 | 496 | 3,2 | 8,27 | 120,9 | 12 | 182,89 | 5,5 | |||
3 | 2,146 | 466,1 | 3,5 | 9,02 | 110,9 | 13 | 197,81 | 5,1 | |||
35 | 1,2 | 1 | 999,7 | 3,8 | 9,765 | 102,4 | 14 | 212,681 | 4,7 | ||
1,4 | 1,16 | 862 | 4 | 10,259 | 97,5 | 16 | 242,275 | 4,1 | |||
1,5 | 1,35 | 740,6 | 4,5 | 11,486 | 87,1 | 17 | 271,252 | 3,7 | |||
1,6 | 1,318 | 758,8 | 5 | 12,701 | 78,7 | 17,5 | 264,34 | 3,8 | |||
1,8 | 1,474 | 678,5 | 5,5 | 13,903 | 71,9 | 18 | 271,671 | 3,7 | |||
2 | 1,628 | 614,4 | 114 | 1,8 | 4,981 | 200,8 | 19 | 286,295 | 3,5 | ||
2,2 | 1,78 | 561,9 | 2 | 5,524 | 181 | 20 | 300,87 | 3,3 | |||
2,5 | 2,004 | 499,1 | 2,2 | 6,066 | 164,9 | 720 | 7 | 123,086 | 8,1 | ||
2,8 | 2,223 | 449,7 | 2,5 | 6,874 | 145,5 | 8 | 140,472 | 7,1 | |||
3 | 2,368 | 422,4 | 2,8 | 7,679 | 130,2 | 9 | 157,809 | 6,3 | |||
36 | 1,2 | 1,03 | 971 | 3 | 8,212 | 121,8 | 10 | 175,097 | 5,7 | ||
1,4 | 1,195 | 837,1 | 3,2 | 8,744 | 114,4 | 11 | 192,335 | 5,2 | |||
1,5 | 1,387 | 720,9 | 3,5 | 9,538 | 104,8 | 12 | 209,524 | 4,8 | |||
1,6 | 1,357 | 736,7 | 3,8 | 10,327 | 96,8 | 14 | 243,754 | 4,1 | |||
1,8 | 1,518 | 658,7 | 4 | 10,851 | 92,2 | 16 | 277,787 | 3,6 | |||
2 | 1,677 | 596,3 | 4,5 | 12,152 | 82,3 | 17 | 294,73 | 3,4 | |||
2,2 | 1,834 | 545,3 | 5 | 13,441 | 74,4 | 18 | 311,623 | 3,2 | |||
2,5 | 2,065 | 484,2 | 5,5 | 14,717 | 67,9 | 19 | 328,467 | 3 | |||
2,8 | 2,293 | 436,2 | 127 | 1,8 | 5,558 | 179,9 | 820 | 7 | 140,349 | 7,1 | |
3 | 2,441 | 409,6 | 2 | 6,165 | 162,2 | 8 | 160,201 | 6,2 | |||
38 | 1,2 | 1,089 | 918,2 | 2,2 | 6,771 | 147,7 | 9 | 180,004 | 5,6 | ||
1,4 | 1,264 | 791,4 | 2,5 | 7,676 | 130,3 | 10 | 199,758 | 5 | |||
1,5 | 1,461 | 684,4 | 2,8 | 8,576 | 116,6 | 11 | 219,463 | 4,6 | |||
1,6 | 1,436 | 696,2 | 3 | 9,174 | 109 | 12 | 239,118 | 4,2 | |||
1,8 | 1,607 | 622,3 | 3,2 | 9,77 | 102,4 | 14 | 278,28 | 3,6 | |||
2 | 1,776 | 563,2 | 3,5 | 10,66 | 93,8 | 16 | 317,246 | 3,2 | |||
2,2 | 1,942 | 514,8 | 3,8 | 11,546 | 86,6 | 17 | 336,654 | 3 | |||
2,5 | 2,189 | 456,9 | 4 | 12,133 | 82,4 | 18 | 356,013 | 2,8 | |||
2,8 | 2,431 | 411,4 | 4,5 | 13,595 | 73,6 | 19 | 375,323 | 2,7 | |||
3 | 2,589 | 386,2 | 5 | 15,044 | 66,5 | 20 | 394,584 | 2,5 | |||
40 | 1,2 | 1,148 | 870,9 | 5,5 | 16,48 | 60,7 | 920 | 7 | 157,612 | 6,3 | |
1,4 | 1,333 | 750,4 | 133 | 1,8 | 5,824 | 171,7 | 8 | 179,93 | 5,6 | ||
1,5 | 1,535 | 651,4 | 2 | 6,461 | 154,8 | 9 | 202,2 | 4,9 | |||
1,6 | 1,515 | 660 | 2,2 | 7,097 | 140,9 | 10 | 224,42 | 4,5 | |||
1,8 | 1,696 | 589,7 | 2,5 | 8,046 | 124,3 | 11 | 246,59 | 4,1 | |||
2 | 1,874 | 533,5 | 2,8 | 8,991 | 111,2 | 12 | 268,712 | 3,7 | |||
2,2 | 2,051 | 487,6 | 3 | 9,618 | 104 | 14 | 312,806 | 3,2 | |||
2,5 | 2,312 | 432,5 | 3,2 | 10,243 | 97,6 | 16 | 356,704 | 2,8 | |||
2,8 | 2,569 | 389,3 | 3,5 | 11,178 | 89,5 | 17 | 378,579 | 2,6 | |||
3 | 2,737 | 365,3 | 3,8 | 12,108 | 82,6 | 17 | 378,579 | 2,6 | |||
42 | 1,2 | 1,207 | 828,2 | 4 | 12,725 | 78,6 | 19 | 422,18 | 2,4 | ||
1,4 | 1,402 | 713,4 | 4,5 | 14,261 | 70,1 | 20 | 443,907 | 2,3 | |||
1,5 | 1,609 | 621,4 | 5 | 15,783 | 63,4 | 1120 | 8 | 219,389 | 4,6 | ||
1,6 | 1,594 | 627,3 | 5,5 | 17,294 | 57,8 | 9 | 246,59 | 4,1 | |||
1,8 | 1,785 | 560,4 | 140 | 1,8 | 6,135 | 163 | 10 | 273,743 | 3,7 | ||
2 | 1,973 | 506,9 | 2 | 6,807 | 146,9 | 11 | 300,846 | 3,3 | |||
2,2 | 2,159 | 463,1 | 2,2 | 7,476 | 133,8 | 12 | 327,899 | 3 | |||
2,5 | 2,435 | 410,6 | 2,5 | 8,477 | 118 | 14 | 381,859 | 2,6 | |||
2,8 | 2,707 | 369,4 | 2,8 | 9,474 | 105,6 | 16 | 435,621 | 2,3 | |||
3 | 2,885 | 346,6 | 3 | 10,136 | 98,7 | 17 | 462,428 | 2,2 | |||
45 | 1,2 | 1,296 | 771,5 | 3,2 | 10,796 | 92,6 | 18 | 489,186 | 2 | ||
1,4 | 1,505 | 664,3 | 3,5 | 11,782 | 84,9 | 19 | 515,894 | 1,9 | |||
1,5 | 1,72 | 581,3 | 3,8 | 12,764 | 78,3 | 20 | 542,553 | 1,8 | |||
1,6 | 1,712 | 583,9 | 4 | 13,416 | 74,5 | 1220 | 9 | 268,786 | 3,7 | ||
1,8 | 1,918 | 521,5 | 4,5 | 15,037 | 66,5 | 10 | 298,404 | 3,4 | |||
2 | 2,121 | 471,5 | 5 | 16,647 | 60,1 | 11 | 327,973 | 3 | |||
2,2 | 2,322 | 430,6 | 5,5 | 18,243 | 54,8 | 12 | 357,493 | 2,8 | |||
2,5 | 2,62 | 381,6 | 152 | 1,8 | 6,667 | 150 | 14 | 416,385 | 2,4 | ||
2,8 | 2,914 | 343,2 | 2 | 7,398 | 135,2 | 16 | 475,079 | 2,1 | |||
3 | 3,107 | 321,8 | 2,2 | 8,127 | 123 | 17 | 504,352 | 2 | |||
48 | 1,2 | 1,385 | 722 | 2,5 | 9,217 | 108,5 | 18 | 533,576 | 1,9 | ||
1,4 | 1,609 | 621,5 | 2,8 | 10,303 | 97,1 | 19 | 562,751 | 1,8 | |||
1,5 | 1,831 | 546,1 | 3 | 11,024 | 90,7 | 20 | 591,876 | 1,7 | |||
1,6 | 1,831 | 546,2 | 3,2 | 11,743 | 85,2 | 1320 | 9 | 290,981 | 3,4 | ||
1,8 | 2,051 | 487,6 | 3,5 | 12,818 | 78 | 10 | 323,066 | 3,1 | |||
2 | 2,269 | 440,8 | 3,8 | 13,888 | 72 | 11 | 355,101 | 2,8 | |||
2,2 | 2,485 | 402,4 | 4 | 14,6 | 68,5 | 12 | 387,087 | 2,6 | |||
2,5 | 2,805 | 356,5 | 4,5 | 16,369 | 61,1 | 14 | 450,911 | 2,2 | |||
2,8 | 3,121 | 320,4 | 5 | 18,126 | 55,2 | 16 | 514,538 | 1,9 | |||
3 | 3,329 | 300,4 | 5,5 | 19,871 | 50,3 | 17 | 546,277 | 1,8 | |||
51 | 1,4 | 1,712 | 583,9 | 159 | 1,8 | 6,978 | 143,3 | 18 | 577,967 | 1,7 | |
1,5 | 1,942 | 514,9 | 2 | 7,744 | 129,1 | 19 | 609,608 | 1,6 | |||
1,6 | 1,949 | 513 | 2,2 | 8,507 | 117,5 | 20 | 641,199 | 1,6 | |||
1,8 | 2,184 | 457,9 | 2,5 | 9,649 | 103,6 | 1420 | 10 | 347,727 | 2,9 | ||
2 | 2,417 | 413,8 | 2,8 | 10,786 | 92,7 | 11 | 382,229 | 2,6 | |||
2,2 | 2,648 | 377,7 | 3 | 11,542 | 86,6 | 12 | 416,681 | 2,4 | |||
2,5 | 2,99 | 334,4 | 3,2 | 12,295 | 81,3 | 14 | 485,437 | 2,1 | |||
2,8 | 3,328 | 300,5 | 3,5 | 13,422 | 74,5 | 16 | 553,996 | 1,8 | |||
3 | 3,551 | 281,6 | 3,8 | 14,544 | 68,8 | 17 | 588,201 | 1,7 | |||
3,2 | 3,772 | 265,1 | 4 | 15,29 | 65,4 | 18 | 622,358 | 1,6 | |||
3,5 | 4,1 | 243,9 | 4,5 | 17,146 | 58,3 | 19 | 656,465 | 1,5 | |||
57 | 1,4 | 1,92 | 520,9 | 5 | 18,989 | 52,7 | 20 | 690,522 | 1,4 | ||
1,5 | 2,164 | 462,1 | 5,5 | 20,82 | 48 | 1520 | 10 | 372,389 | 2,7 | ||
1,6 | 2,186 | 457,5 | 6 | 22,639 | 44,2 | 11 | 409,356 | 2,4 | |||
1,8 | 2,45 | 408,1 | 7 | 26,24 | 38,1 | 12 | 446,275 | 2,2 | |||
2 | 2,713 | 368,6 | 8 | 29,791 | 33,6 | 14 | 519,963 | 1,9 | |||
2,2 | 2,973 | 336,3 | 168 | 1,8 | 7,378 | 135,5 | 16 | 593,454 | 1,7 | ||
2,5 | 3,36 | 297,6 | 2 | 8,188 | 122,1 | 17 | 630,126 | 1,6 | |||
2,8 | 3,743 | 267,2 | 2,2 | 8,996 | 111,2 | 18 | 666,748 | 1,5 | |||
3 | 3,995 | 250,3 | 2,5 | 10,204 | 98 | 1620 | 10 | 397,05 | 2,5 | ||
3,2 | 4,246 | 235,5 | 2,8 | 11,407 | 87,7 | 11 | 436,484 | 2,3 | |||
3,5 | 4,618 | 216,6 | 3 | 12,207 | 81,9 | 12 | 475,868 | 2,1 | |||
60 | 1,4 | 2,023 | 494,3 | 3,2 | 13,005 | 76,9 | 14 | 554,489 | 1,8 | ||
1,5 | 2,275 | 439,6 | 3,5 | 14,199 | 70,4 | 16 | 632,913 | 1,6 | |||
1,6 | 2,304 | 434 | 3,8 | 15,388 | 65 | 17 | 672,051 | 1,5 | |||
1,8 | 2,584 | 387,1 | 4 | 16,178 | 61,8 | 18 | 711,139 | 1,4 | |||
2 | 2,861 | 349,6 | 4,5 | 18,145 | 55,1 | 19 | 750,178 | 1,3 | |||
2,2 | 3,136 | 318,9 | 5 | 20,099 | 49,8 | 20 | 789,168 | 1,3 | |||
2,5 | 3,545 | 282,1 | 5,5 | 22,041 | 45,4 | ||||||
2,8 | 3,95 | 253,2 | 6 | 23,971 | 41,7 | ||||||
3 | 4,217 | 237,1 | 7 | 27,794 | 36 | ||||||
3,2 | 4,482 | 223,1 | 8 | 31,567 | 31,7 | ||||||
3,5 | 4,877 | 205,1 | 219 | 2,5 | 13,348 | 74,9 | |||||
3,8 | 5,267 | 189,9 | 2,8 | 14,929 | 67 | ||||||
70 | 1,2 | 2,036 | 491,1 | 3 | 15,981 | 62,6 | |||||
1,4 | 2,368 | 422,2 | 3,2 | 17,03 | 58,7 | ||||||
1,5 | 2,645 | 378,1 | 3,5 | 18,601 | 53,8 | ||||||
1,6 | 2,699 | 370,5 | 3,8 | 20,167 | 49,6 | ||||||
1,8 | 3,027 | 330,3 | 4 | 21,209 | 47,2 | ||||||
2 | 3,354 | 298,2 | 4,5 | 23,805 | 42 | ||||||
2,2 | 3,679 | 271,8 | 5 | 26,388 | 37,9 | ||||||
2,5 | 4,162 | 240,3 | 5,5 | 28,959 | 34,5 | ||||||
2,8 | 4,64 | 215,5 | 6 | 31,517 | 31,7 | ||||||
3 | 4,957 | 201,7 | 7 | 36,598 | 27,3 | ||||||
3,2 | 5,272 | 189,7 | 8 | 41,629 | 24 | ||||||
3,5 | 5,74 | 174,2 | 9 | 46,61 | 21,5 | ||||||
3,8 | 6,204 | 161,2 | |||||||||
4 | 6,511 | 153,6 |
Сколько весит стальная электросварная труба? Ответ на этот вопрос вы найдете в приведенной выше таблица расчета веса электросварной трубы в зависимости от диаметра и толщины стенок. Вес трубы электросварной: теоретический вес 1 метра погонного, количество метров в 1 тонне.
Металлобаза “Аксвил” осуществляет оптовую и розничную продажу электросварных труб за наличный и безналичный расчет с доставкой
Смотрите также: Металлопрокат по размерам и типам.
Труба стальная 1020, 1220, 1420 мм
Производство и продажа
В связи с масштабным строительством магистральных трубопроводов нефти и газа трубы больших диаметров являются весьма востребованной продукцией. Прочные и надежные в эксплуатации трубы ГОСТ 20295 подходят и для изготовления резервуаров, конструкций, систем водоотведения.
АРЕХ METAL продает два типа магистральных труб большого размера по ГОСТ 20295, произведенные методом электродуговой сварки горячекатаного листа с одним или двумя швами. Кроме того, у нас вы купите стальные трубы по ТУ из рулонной стали (спиральношовные).
Категории прочности, вес и сталь
Трубы ГОСТ 20295 больших диаметров 1020 – 1420 мм имеют категории прочности от К38 до К60. В процессе производства, как правило, данный прокат подвергается механическому, комбинированному или гидравлическому (спиральношовные трубы) экспандированию. После такой обработки стальная продукция обладает точными геометрическими характеристиками (минимальными отклонением по диаметру на торцах и по телу трубы, по овальности, отклонению от формы).
Например, для одношовной стальной трубы типа 3 1220 мм предельные отклонения по толщине стенки составляют +/-10% от толщины стенки, но ≤+/-1,5мм, овальность торцов ≤1% от номинального наружного диаметра. Трубы произведены с применением автоматизированных способов сварки и контроля неразрушающими методами.
Металлические магистральные трубы 1020, 1220, 1420 миллиметров по ГОСТ 20295 изготавливаются из:
- спокойной, полуспокойной углеродистой стали по ГОСТ 380, ГОСТ 1050, с ограничением массовой доли углерода не более 0,24%
- низколегированных марок стали по ГОСТ 19281, с нормированным Сэкв. не более 0,46%
Для расчета стоимости одной штуки круглого проката важно знать вес одного погонного метра, коэффициент усиления шва*, длину трубы и цену за 1 тонну в рублях, далее используем формулу: Цена 1 трубы = Вес 1 п.м. х L х Цена за 1 тн х К (усилие шва).
Размер магистральной трубы ГОСТ 20295/ ТУ, мм | Вес 1 п.м, кг | Длина, м | Цена за 1 тн, руб |
---|---|---|---|
1020х10 | 249,07 | 11,5 | открыть цену |
1020х12 | 298,39 | 11,5 | открыть цену |
1020х14 | 347,31 | 11,5 | открыть цену |
1220х12 | 357,47 | 11,5 | открыть цену |
1420х14 | 485,41 | 11,5 | открыть цену |
* Теоретическая масса спиральношовных труб подлежит увеличению за счет усиления шва К = 1,5%, а одношовных прямошовных труб К = 1%.
Нормы загрузки в транспорт
Для расчета доставки будет актуальной информация о том, сколько влезает труб автотранспорт или ЖД вагон:
Вид транспорта / Количество труб | Труба 1020 | Труба 1220 | Труба 1420 |
---|---|---|---|
Машина без коников | 6 | 2 | 1 |
Машина с кониками | 8 | 3 | 2 |
ЖД вагон | 6 | 5 | 4 |
Применение труб большого размера
Применение трубной стали со сниженным содержанием углерода, повышенной частотой металла по вредным примесям (серы и фосфора), рациональным микролегированием, а так же термомеханической прокаткой обеспечивает получение магистральных труб с требуемыми характеристиками (изотропность, трещиностойкость, бездефектность сварных швов, хорошая свариваемость деталей и элементов металлоконструкций), которые так важны при строительстве нефтегазопроводов.
Как правило, прямошовные ТБД применяются для магистральных трубопроводов классов I и II, магистральных нефтепроводов класса I подземной прокладки.
Стальная труба 1020 – 1420 мм из стали повышенной прочности (например, К65 (Х80)), хладостойкости, пластичности и ударной вязкости производятся с уменьшенной max толщиной стенки – до 18…27мм. и используется для строительства сухопутных газопроводов в северных районах.
|
|
|
|
|
Вес одного погонного метра трубы
При реализации труб металлических и в частности нержавеющих труб, везде пишут цену за килограмм. Те, кто хоть как-то связан с этим видом деятельности, знают, о чем идет речь, а вот многие другие только гадают, почему же трубы продают килограммами и как их обычно взвешивают. Попробуем объяснить, что же такое теоретический вес погонного метра трубы и как он влияет на стоимость партии в целом.
Как написано на странице о размерах труб, все круглые трубы характеризуются внешним диаметром и толщиной стенки. Если взять две трубы по одному метру, сделанные из одного материала и одинакового диаметра, но с разной толщиной стенок, то вес у них будет разный и стоимость тоже. Чтобы определить насколько именно одна труба дороже другой, не обязательно их взвешивать на весах, достаточно заглянуть в ГОСТ и посмотреть их характеристики (размеры).
Поясним на пальцах, допустим перед нами 7 метров трубы 21х3, сделанной из стали марки 12x18h20T, чтобы выяснить, сколько она весит и соответственно узнать ее стоимость нам потребуется таблица теоретического веса 1 погонного метра (1 п.м.) (см ниже), которая составлена согласно ГОСТ. Смотрим какой вес имеет 1 пм нашей трубы и умножаем на 7, тем самым получим общий вес трубы нержавеющей.
Что делать если такой полной таблицы перед глазами нет? Выход есть, на этот случай нужно всего лишь воспользоваться формулой расчета теоретического веса нержавеющей трубы:
ВЕС 1 п/м = (Внешний диаметр[мм] – Толщина стенки[мм]) * Толщина стенки[мм] * 0,025[кг]
или более коротко:
ВЕС 1 п/м = (Д-Т)*Т*0,025
Согласно размерам трубы из таблицы ниже можно взять ее теоретический вес погонного метра.
Таблица веса погонного метра трубы 12Х18Н10Т (ГОСТ 9941-81)
диаметр, мм | толщина стенки, мм | вес 1 п/м (кг) |
5 | 0,2 | 0,024 |
5 | 0,5 | 0,056 |
5 | 1,0 | 0,100 |
6 | 0,5 | 0,069 |
6 | 1,0 | 0,125 |
6 | 1,5 | 0,169 |
8 | 0,5 | 0,094 |
8 | 0,8 | 0,144 |
8 | 1,0 | 0,175 |
8 | 1,5 | 0,244 |
8 | 2,0 | 0,300 |
10 | 0,5 | 0,119 |
10 | 0,6 | 0,141 |
10 | 0,8 | 0,184 |
10 | 1,0 | 0,225 |
10 | 1,5 | 0,318 |
10 | 2,0 | 0,400 |
10 | 2,5 | 0,468 |
12 | 0,5 | 0,144 |
12 | 0,8 | 0,224 |
12 | 1,0 | 0,275 |
12 | 1,5 | 0,393 |
12 | 2,0 | 0,500 |
12 | 2,5 | 0,593 |
14 | 1,0 | 0,325 |
14 | 1,5 | 0,468 |
14 | 2,0 | 0,599 |
14 | 2,5 | 0,718 |
14 | 3,0 | 0,824 |
15 | 1,0 | 0,350 |
15 | 3,0 | 0,899 |
16 | 1,0 | 0,375 |
16 | 1,5 | 0,543 |
16 | 2,0 | 0,699 |
16 | 2,5 | 0,843 |
16 | 3,0 | 0,974 |
18 | 1,0 | 0,425 |
18 | 1,5 | 0,618 |
18 | 2,0 | 0,799 |
18 | 2,5 | 0,968 |
18 | 3,0 | 1,124 |
20 | 0,5 | 0,244 |
20 | 1,0 | 0,475 |
20 | 2,0 | 0,899 |
20 | 2,5 | 1,093 |
20 | 3,0 | 1,274 |
20 | 3,5 | 1,442 |
20 | 4,0 | 1,598 |
21 | 3,0 | 1,349 |
22 | 1,0 | 0,524 |
22 | 1,2 | 0,623 |
22 | 2,0 | 0,999 |
22 | 2,5 | 1,218 |
22 | 3,0 | 1,424 |
22 | 3,5 | 1,617 |
22 | 4,0 | 1,798 |
25 | 1,0 | 0,599 |
25 | 1,5 | 0,880 |
25 | 2,0 | 1,149 |
25 | 2,5 | 1,405 |
25 | 3,0 | 1,648 |
25 | 4,0 | 2,098 |
25 | 4,5 | 2,304 |
27 | 1,5 | 0,955 |
27 | 3,0 | 1,798 |
27 | 3,5 | 2,054 |
28 | 1,0 | 0,674 |
28 | 2,0 | 1,299 |
28 | 3,0 | 1,873 |
28 | 4,0 | 2,398 |
30 | 2,0 | 1,399 |
30 | 2,5 | 1,717 |
30 | 4,0 | 2,597 |
30 | 5,0 | 3,122 |
32 | 2,0 | 1,499 |
32 | 2,5 | 1,842 |
32 | 3,0 | 2,173 |
32 | 3,5 | 2,491 |
32 | 4,0 | 2,797 |
32 | 5,0 | 3,372 |
34 | 3,0 | 2,323 |
34 | 4,0 | 2,997 |
34 | 4,5 | 3,316 |
34 | 5,0 | 3,621 |
34 | 5,5 | 3,915 |
36 | 2,0 | 1,698 |
36 | 3,0 | 2,473 |
36 | 3,5 | 2,841 |
36 | 4,0 | 3,197 |
38 | 1,0 | 0,924 |
38 | 2,0 | 1,798 |
38 | 2,5 | 2,217 |
38 | 3,0 | 2,622 |
38 | 3,5 | 3,016 |
38 | 4,0 | 3,397 |
38 | 5,0 | 4,121 |
40 | 2,0 | 1,898 |
40 | 3,0 | 2,772 |
40 | 6,0 | 5,095 |
42 | 2,0 | 1,998 |
42 | 3,0 | 2,922 |
42 | 3,5 | 3,365 |
42 | 4,0 | 3,796 |
42 | 5,0 | 4,620 |
45 | 2,0 | 2,148 |
45 | 3,0 | 3,147 |
45 | 3,5 | 3,628 |
45 | 4,0 | 4,096 |
45 | 5,0 | 4,995 |
48 | 3,0 | 3,372 |
48 | 3,5 | 3,890 |
48 | 4,0 | 4,396 |
50 | 2,0 | 2,398 |
50 | 3,0 | 3,522 |
51 | 2,0 | 2,448 |
56 | 3,0 | 3,971 |
57 | 2,0 | 2,747 |
57 | 3,0 | 4,046 |
57 | 3,5 | 4,677 |
57 | 4,0 | 5,295 |
57 | 5,0 | 6,494 |
57 | 6,0 | 7,643 |
60 | 3,0 | 4,271 |
60 | 4,0 | 5,595 |
60 | 5,0 | 6,868 |
63 | 2,0 | 3,047 |
70 | 3,0 | 5,020 |
76 | 3,0 | 5,470 |
76 | 4,0 | 7,193 |
76 | 4,5 | 8,036 |
76 | 5,0 | 8,866 |
76 | 6,0 | 10,490 |
80 | 3,0 | 5,769 |
80 | 5,0 | 9,366 |
85 | 3,0 | 6,144 |
89 | 3,0 | 6,444 |
89 | 3,5 | 7,474 |
89 | 4,0 | 8,492 |
89 | 4,5 | 9,497 |
89 | 5,0 | 10,490 |
89 | 6,0 | 12,438 |
труба 1020х12
Карточка товара
труба 1020х12 стальная электросварная прямошовная из стали марки ст 3сп,ст17Г1С , длинной 10. 560 мм согласно ГОСТ 10704-91; 10706-76 применяется для для монтажа трубопроводов диаметром 1020 мм толщиной стенки 12 , также трубы применяются для изготовления нефтегазового оборудования и конструкций различных назначений. Стальные трубы диаметром 1020 пользуются наибольшим спросом в нефтегазовой отрасли для транспортировки нефти и газа.
труба 1020х12 | |||||||
---|---|---|---|---|---|---|---|
труба 1020х12 | 10704-91; 10706-76 | 10.560 мм | ст 3сп,ст17Г1С | 298 | 3492 | 44.752 | ВМЗ,ТМК,ЧТПЗ |
Остаток на складе труба 1020х12 : 44. 752 , вес 1 м.п. =298 Вес трубы= 3492, Производитель-ВМЗ,ТМК,ЧТПЗ Норма загрузки трубы в машину/вагон : 17.4857142857тн
Общие сведения:
В нашей компании ” Нефтегазовые трубные системы” Вы можете приобрести из наличия труба 1020х12мм производства ВМЗ,ТМК,ЧТПЗ на складе в Московской области или заказать транзитную поставку с завода-производителя труб диаметром 1020 и толщиной стенки 12 мм согласно 10704-91; 10706-76 . Также наша компания наносит различные АКП (Антикоррозионное покрытие) наружная ВУС изоляция, наружные эпоксидные эмали, силикатно-эмалевое покрытие, внутреннее покрытие Amercoat 391, внутреннее гладкостное покрытие на труба 1020х12 согласно ГОСТ 10704-91; 10706-76 . В случае возникновения вопросов по техническим характеристикам труба 1020х12 обращайтесь за консультацией к специалистам отдела реализации по указанным телефонам на сайте.Вес в килограммах на метр труб из стали и нержавеющей стали – от NPS 6 до NPS 12 – ASME B36.10 и ASME B36.19
Другие размеры
NPS | 6 | 8 | 10 | 12 |
OD | 168,3 | 219 | 273 | 323,9 |
Вес в килограммах на метр | ||||
Sch 5 | 11.31 | 14,78 | 22,61 | 31,24 |
Sch 5S | 11,31 | 14,78 | 22,61 | 31,24 |
Sch 10 | 13,83 | 29,97 | 27,79 | 35,98 |
Sch 10S | 13,83 | 29,97 | 27,79 | 35,98 |
Sch 20 | 33,32 | 41,76 | 49. 71 | |
Sch 30 | 36,82 | 51.01 | 65,19 | |
STD | 28,26 | 42,55 | 60,29 | 73,86 |
Sch 40 | 28,26 | 42,55 | 60,29 | 79,71 |
Sch 40S | 28,26 | 42,55 | 60,29 | 73,86 |
Sch 60 | 53.09 | 81,53 | 108,93 | |
XS | 42,56 | 64,64 | 81,53 | 97,44 |
Sch 80 | 42,56 | 64,64 | 95.98 | 132,05 |
Sch 80S | 43,56 | 64,64 | 81,53 | 97,44 |
Sch 100 | 75,92 | 114,71 | 159,87 | |
Sch 120 | 54.21 | 90,44 | 133.01 | 186,92 |
Sch 140 | 100,93 | 155,10 | 208,08 | |
XXS | 79,22 | 107,93 | 155,10 | 186,92 |
Sch 160 | 67,57 | 111,27 | 172,27 | 238,69 |
Вес в килограммах на метр и дан приблизительно.
Как рассчитать вес стальной трубы на фут / метр по размеру и диаграмме
Удельный вес стальной трубы (кг / м или фунт / фут) – важное описание, которое должно быть указано в заказе на поставку.
Тогда как рассчитать вес стальной трубы на фут или на метр?
Через счетчики веса трубы и общего количества мы получим полный вес по запросу трубы. Другой способ получить – это узнать из диаграммы стальных труб (под статьей представлена диаграмма веса стальных труб).
Удельный вес стальной трубы – это еще один способ выразить график размеров трубы, рассчитать максимальное давление трубы и составить бюджет для всего проекта трубопровода.
Как рассчитать стальную трубу на фут или метр
В принципе, есть два способа рассчитать вес стальной трубы на фут или на метр.
Один из них рассчитывается по формуле веса стальной трубы.
Другой способ – найти по таблице веса стальных труб.
Как рассчитать вес стальной трубы по формуле
Удельный вес стальной трубы (кг / м или фунт / фут) рассчитывается по формуле, приведенной ниже.
кг / м – килограммы на метр
фунт / фут – фунты на фут
P1 = t (D-t) * C
Где
D – заданный внешний диаметр, выраженный в миллиметрах (дюймах),
t – заданная толщина стенки, выраженная в миллиметрах (дюймах).
C – 0.02466 для расчетов в единицах СИ и 10,69 для расчетов в единицах USC.
Обратите внимание: номинальный вес стальной трубы равен произведению ее длины и массы на единицу длины (на фут или на метр)
Например: Описание бесшовных стальных трубопроводов API 5L, внешний диаметр 6 5/8 дюйма (168,3 мм), толщина стенки трубы SCH 40 (7,11 мм или 0,280 дюйма), длина 12 метров.
Тогда удельный вес трубы кг / м, 7,11 x (168,3-7,11) x 0,02466 = 28,26 кг / м
Удельный вес стальной трубы в фунтах на фут равен 0.28 x (6-0,28) x 10,69 = 18,99 фунт / фут
Как получить вес трубы из таблицы веса стальных труб
Мы знаем еще одного, чтобы узнать вес трубы на фут, проходящий через стальную трубу. Таблица размеров и веса, эта диаграмма очень полезна при работе с трубопроводом.
В эту таблицу включена информация о номинальных диаметрах труб, толщине стенки, классе спецификации (SCH). И соответствующий вес трубы в фунтах на фут или кг на метр.
Толщина стенки стальной трубы Описание
1).Толщина стенки линейной трубы API 5L определяется тремя способами:
а. Номер спецификации трубы «Щ»
г. Толщина стенки стальной трубы в мм
г. Вес трубы кг / м или фунт / фут
В зависимости от веса трубы обычно применяется толщина стенки трубы для трех типов:
Труба стандартного веса в STD, утолщенная труба в XS и очень толстая труба в XXS. (Здесь можно найти более подробную схему труб)
Для трубы DN≤250 мм Sch50 эквивалентен STD,
Для трубы с DN <200 мм Sch80 эквивалентен XS
2).Допуски на толщину стенки трубы
Толщина стенки | Допуски |
т | |
мм (дюймы) | мм (дюймы) |
Труба SMLS | |
≤ 4,0 (0,157) | +0,6 (0,024) |
-0,5 (0,020) | |
> 4. От 0 (0,157) до <25,0 (0,0984) | + 0,150 т |
-0,125 т | |
≥ 25,0 (0,0984) | +3,7 (0,146) или + 0,1т, в зависимости от того, что больше |
-3,0 (0,120) или -0,1 т, в зависимости от того, что больше | |
Труба сварная | |
≤ 5,0 (0,197) | ± 0.5 (0,020) |
> 5,0 (0,197) до <15,0 (0,591) | ± 0,1 т |
≥ 15,0 (0,591) | ± 1,5 (0,060) |
Диаметр трубы
Допуски на диаметр трубы
Указанный наружный диаметр D мм (дюймы) | Допуск диаметра | |||
мм (дюймы) | ||||
Труба кроме конца | Конец трубы | |||
Труба SMLS | Труба сварная | Труба SMLS | Труба сварная | |
<60. 3 (2,375) | от -0,8 (0,031) до + 0,4 (0,016) | от -0,4 (0,016) до + 1,6 (0,063) | ||
≥60,3 (2,375) Спо ≤ 168,3 (6,625) | ± 0,007 5 Д | |||
> 168,3 (6,625) Спо ≤ 610 (24,000) | ± 0,007 5 Д | ± 0,0075 D, но не более ± 3,2 (0,125) | ± 0.005 D, но не более ± 1,6 (0,063) | |
> 610 (24,000) Спо ≤ 1422 (56,000) | ± 0,01 D | ± 0,005 D, но не более ± 4,0 (0,160) | ± 2,0 (0,079) | ± 1,6 (0,063) |
> 1422 (56,000) | по согласованию |
Таблица разговоров общих единиц, применяемая в описании стальных труб
Конверсия единиц | |
1 фут | 0. 3048 м |
1 из | 25,4 мм |
1 фунт | 0,45359237 кг |
2. Таблица размеров и веса стальных труб
Таблицу веса стальных труб для скачивания:
NPS | Внешний диаметр | Толщина стенки | Масса | Масса | |||
из | мм | из | мм | Модель | кг / Мт | фунт / фут | |
1/2 ″ | 0.840 | 21 | 0,109 | 2,769 | 40 СТД | 1,268 | 0,851 |
0,147 | 3,734 | 80 СТАНДАРТ | 1,621 | 1. 088 | |||
3/4 ″ | 1.050 | 27 | 0,113 | 2,870 | 40 СТД | 1,684 | 1,131 |
0,154 | 3.912 | 80 СТАНДАРТ | 2,195 | 1.474 | |||
1 ″ | 1.315 | 33 | 0,133 | 3,378 | 40 СТД | 2,501 | 1.679 |
0,179 | 4,547 | 80 СТАНДАРТ | 3,325 | 2,172 | |||
1 1/4 ″ | 1.660 | 42 | 0,140 | 3,556 | 40 СТД | 3,385 | 2,273 |
0,191 | 4,851 | 80 СТАНДАРТ | 4,464 | 2,997 | |||
1 1/2 ″ | 1. 900 | 48 | 0,145 | 3.683 | 40 СТД | 4.048 | 2,718 |
0.200 | 5.080 | 80 СТАНДАРТ | 5,409 | 3,361 | |||
2 ″ | 2.375 | 60 | 0,154 | 3.912 | 40 СТД | 5,441 | 3.653 |
0,218 | 5,537 | 80 СТАНДАРТ | 7,480 | 5,022 | |||
2 1/2 ″ | 2.875 | 73 | 0,203 | 5,516 | 40 СТД | 8,629 | 5,793 |
0,276 | 7. 010 | 80 СТАНДАРТ | 11.411 | 7,661 | |||
3 ″ | 3.500 | 89 | 0,216 | 5,486 | 40 СТД | 11,284 | 7,576 |
0,300 | 7,620 | 80 СТАНДАРТ | 15,272 | 10,253 | |||
4 ″ | 4.500 | 114 | 0,237 | 6.020 | 16.073 | 10,790 | |
0,337 | 8,560 | 22,318 | 14.983 | ||||
6 ″ | 6,625 | 168 | 0. 188 | 4,775 | 19,252 | 12.924 | |
0,203 | 5,516 | 20,739 | 13,923 | ||||
0,219 | 5,563 | 22.318 | 14.983 | ||||
0,250 | 6.350 | 25,354 | 17.021 | ||||
0,280 | 7,112 | 40 СТД | 58.263 | 18.974 | |||
0.312 | 7,925 | 31,334 | 21. 036 | ||||
0,375 | 9,525 | 37,285 | 25.031 | ||||
0,432 | 10.973 | 80 XHY | 42.561 | 28,573 | |||
0,500 | 12.700 | 48,719 | 32,708 | ||||
8 ″ | 8,625 | 219 | 0,188 | 4,775 | 25,233 | 16.940 | |
0,203 | 5,156 | 27.198 | 18,259 | ||||
0,219 | 5,563 | 29. 286 | 19.661 | ||||
0.250 | 6.350 | 20 | 33.308 | 22,361 | |||
0,277 | 7.036 | 30 | 36,786 | 24,696 | |||
0,322 | 8.179 | 40 | 42,352 | 28,554 | |||
0,375 | 9,525 | 49.216 | 33.041 | ||||
0,406 | 10,312 | 60 | 53.085 | 35.638 | |||
0,500 | 12. 700 | 80 XHY | 64.627 | 43.388 | |||
10 ″ | 10.750 | 273 | 0,188 | 4,775 | 31.588 | 21.207 | |
0,219 | 5,563 | 36,689 | 24,631 | ||||
0,250 | 6.350 | 20 | 41.759 | 28.035 | |||
0.307 | 7,798 | 30 | 51.002 | 34,240 | |||
0,344 | 8,738 | 56. 946 | 38,231 | ||||
0,365 | 9,271 | 40 СТД | 63.301 | 40,483 | |||
0,438 | 11,125 | 71,852 | 48,238 | ||||
0,500 | 12.700 | 60 XHY | 81,530 | 54.735 | |||
0,594 | 15.088 | 80 | 95.969 | 64,429 | |||
12 ″ | 12,750 | 324 | 0,188 | 4,775 | 37,570 | 25. 222 | |
0,219 | 5,563 | 43,657 | 29,309 | ||||
0,250 | 6.350 | 49,713 | 33,375 | ||||
0.281 | 7,137 | 55,739 | 37,420 | ||||
0,312 | 7,925 | 61,735 | 41,445 | ||||
0,375 | 9,525 | 73.824 | 49,562 | ||||
0,406 | 10,312 | 79,727 | 53,525 | ||||
0,500 | 12. 700 | 97,438 | 65.415 | ||||
0.562 | 14,275 | 108.966 | 73.154 | ||||
14 ″ | 14.000 | 356 | 0,188 | 4,775 | 41.308 | 27,732 | |
0.219 | 5,563 | 48.012 | 32,233 | ||||
0,250 | 6.350 | 20 | 54,685 | 36,713 | |||
0,281 | 7,137 | 61.327 | 41. 172 | ||||
0,312 | 7,925 | 67.939 | 45.611 | ||||
0,375 | 9,525 | СТД | 81,281 | 54,568 | |||
0.438 | 11,125 | 40 | 94,498 | 63,441 | |||
0,500 | 12.700 | XHY | 107,381 | 72.090 | |||
0,625 | 15.875 | 132,983 | 89.278 | ||||
16 дюймов | 16.000 | 406 | 0,188 | 4,775 | 47,290 | 21,748 | |
0,219 | 5. 563 | 54.980 | 36.910 | ||||
0,250 | 6.350 | 10 | 62,639 | 42.053 | |||
0,281 | 7,137 | 70.268 | 47,174 | ||||
0,312 | 7,925 | 20 | 77.866 | 52,275 | |||
0,344 | 8,738 | 85.677 | 57,519 | ||||
0.375 | 9,525 | 93.213 | 62,578 | ||||
0,438 | 11,125 | 108,433 | 72,797 | ||||
0,500 | 12. 700 | 123.289 | 82,770 | ||||
18 ″ | 18.000 | 457 | 0,219 | 5,563 | 61.948 | 41,588 | |
0,250 | 6.350 | 70,593 | 47.393 | ||||
0,281 | 7,137 | 79.208 | 53.176 | ||||
0,312 | 7,925 | 20 | 87,792 | 58.939 | |||
0.375 | 9,525 | СТД | 105. 144 | 70,588 | |||
0,438 | 11,125 | 30 | 122.369 | 82,152 | |||
0,500 | 12.700 | XHY | 139.198 | 93.450 | |||
0,562 | 14,275 | 40 | 155,904 | 104.666 | |||
0,625 | 15,875 | 172.754 | 115.978 | ||||
20 ″ | 20.000 | 508 | 0,250 | 6.350 | 78,547 | 52,733 | |
0,282 | 7,163 | 88. 458 | 59,386 | ||||
0,312 | 7,925 | 97,719 | 65.604 | ||||
0,375 | 9,525 | 20 СТД | 117.075 | 78,598 | |||
0.438 | 11,125 | 136.305 | 91,508 | ||||
0,500 | 12.700 | 30 XHY | 155.106 | 104.130 | |||
0,594 | 15.088 | 40 | 183,378 | 123.110 | |||
0,625 | 15,875 | 192. 640 | 129,328 | ||||
0,688 | 17,475 | 211.368 | 141.901 | ||||
24 ″ | 24.000 | 610 | 0,250 | 6.350 | 94,456 | 63,413 | |
0,281 | 7,137 | 106.029 | 71.183 | ||||
0,312 | 7,925 | 117,573 | 18.932 | ||||
0,375 | 9,525 | 20 СТД | 140.938 | 64.618 | |||
0,438 | 11,125 | 164,176 | 110. 219 | ||||
0,500 | 12.700 | XHY | 186.923 | 125.490 | |||
0.625 | 15,875 | 232.410 | 156.028 | ||||
0,688 | 17,475 | 40 | 255.148 | 171,293 | |||
0,750 | 19.050 | 277,401 | 186.233 | ||||
30 ″ | 30.000 | 762 | 0,250 | 6.350 | 118.318 | 79,433 | |
0,281 | 7. 137 | 132,851 | 89.189 | ||||
0,312 | 7,925 | 10 | 147,353 | 98.925 | |||
0,375 | 9,525 | СТД | 176.731 | 118,648 | |||
0,438 | 11,125 | 205.983 | 138,286 | ||||
0,500 | 12.700 | 20 XHY | 234,647 | 157.530 | |||
0,625 | 15,875 | 30 | 292.066 | 196. 078 | |||
0,688 | 17,475 | 320,817 | 215.380 | ||||
0.750 | 19.050 | 348.988 | 234,293 | ||||
36 ″ | 36.000 | 914 | 0,250 | 6.350 | 142.180 | 95,453 | |
0.281 | 7,137 | 159.672 | 107,196 | ||||
0,312 | 7,925 | 10 | 177.133 | 118.918 | |||
0,375 | 9,525 | СТД | 215. 525 | 142,678 | |||
0,438 | 11,125 | 247,790 | 166,353 | ||||
0,500 | 12.700 | 20 XHY | 282,372 | 198.570 | |||
0,625 | 15,875 | 351,723 | 236.128 | ||||
0,688 | 17,475 | 386,487 | 259,467 | ||||
0.750 | 19.050 | 420.576 | 282,353 | ||||
42 ″ | 42,000 | 1067 | 0,312 | 7,925 | 206. 914 | 138.911 | |
0.375 | 9,525 | СТД | 248,319 | 166,708 | |||
0,500 | 12.700 | XHY | 33.097 | 221.610 | |||
0,750 | 19.050 | 492.163 | 330.413 | ||||
48 ″ | 48.000 | 1219 | 0,375 | 9,525 | СТД | 284.112 | 190.738 |
0,438 | 11.125 | 331,404 | 222,487 | ||||
0,500 | 12. 700 | XHY | 377,822 | 253.650 | |||
0,750 | 19.050 | 563.750 | 378,473 | ||||
0,875 | 22,225 | 655.969 | 440,383 |
Калькулятор веса – WS STAHL
МАССОВОЙ КАЛЬКУЛЯТОР
Пруток стальной круглый (цельный)
Шестигранный стальной стержень (цельный)
Квадратный / плоский стальной пруток (цельный)
Круглая труба
Квадратная / прямоугольная труба
ВЕСОВЫЕ ТАБЛИЦЫ
Сталь круглая, квадратная и шестиугольная (вес в кг / м)
Плоский стальной (вес в кг / м)
Как рассчитать вес стальной трубы по размеру
Дата: 2017-11-30 Просмотров: 1368 Тег: рассчитать вес стальной трубы, рассчитать вес стальной трубы по размеру
Стальная труба Удельный вес (кг / м или фунт / фут) – важное описание, которое должно быть указано в заказе на поставку. Тогда как рассчитать вес стальной трубы на фут или на метр?
Через счетчики веса трубы и общего количества мы получим полную массу по запросу трубы. Удельный вес стальной трубы – это еще один способ выразить график размеров трубы, рассчитать максимальное давление трубы и составить бюджет для всего проекта трубопровода.
Как рассчитать стальную трубу на фут или метр
В принципе, есть два способа рассчитать вес стальной трубы на фут или на метр.
Один из них – рассчитать по формуле веса стальной трубы.
Другой способ – найти по таблице веса стальных труб.
Как рассчитать вес стальной трубы по формуле
Удельный вес стальной трубы (кг / м или фунт / фут) рассчитывается по формуле, приведенной ниже.
кг / м – килограммы на метр
фунт / фут – фунты на фут
P1 = t (D-t) * С
D – указанный внешний диаметр, выраженный в миллиметрах (дюймах)
t – заданная толщина стенки, выраженная в миллиметрах (дюймах)
C равно 0. 02466 для расчетов в единицах СИ и 10,69 для расчетов в единицах USC.
Обратите внимание: номинальный вес стальной трубы равен произведению ее длины и массы на единицу длины (на фут или на метр).
Например: описание бесшовных стальных труб API 5L, внешний диаметр 6 5/8 дюйма (168,3 мм), толщина стенки трубы SCH 40 (7,11 мм или 0,280 дюйма), длина 12 метров.
Тогда удельный вес трубы кг / м, 7.11 x (168,3-7,11) x 0,02466 = 28,26 кг / м
Вес стальной трубы на фут составляет 0,28 x (6-0,28) x 10,69 = 18,99 фунта / фут
Калькулятор веса
Стандартные коэффициенты пересчета
ДЮЙМ = 25,4 МИЛЛИМЕТРА
ФУТ = 0,3048 МЕТРА
ЯРД = 0,9144 МЕТРА
МИЛЯ = 1,6093 КИЛОМЕТРА
АКРЕ = 0,4047 ГАКТАРА
ФУНДА = 0,4536 КИЛОРА ГРАДУС ЦЕЛЬСИЯ
МИЛЛИМЕТРА = 0,0394 ДЮЙМА
МЕТРА = 3.2808ФУТ
МЕТР = 1.0936ЯРД
1) МЯГКАЯ СТАЛЬ (MS)
ЛИСТ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 00000785 X ТОЛЩИНА
Пример – Вес листа MS толщиной 1 мм и размером 1250 мм X 2500 мм должен быть
2500 мм X 1250 мм X 0,00000785 X 1 = 24,53 кг / ЛИСТ
КАНАЛ СТАЛЬНОЙ
MS SQUARE
ВЕС (КГ) = ШИРИНА X ШИРИНА X 0.00000785 X ДЛИНА.
Пример: квадрат размером 25 мм и длиной 1 метр, тогда вес должен быть.
25x25X 0,00000785 X 1000 мм = 4,90 кг / м
MS ROUND
ВЕС (КГС) = 3,14 X 0,00000785 X ((диаметр / 2) X (диаметр / 2)) X ДЛИНА.
Пример: круг диаметром 20 мм и длиной 1 метр, тогда вес должен быть.
3,14 X 0,00000785 X ((20/2) X (20/2)) X 1000 мм = 2,46 кг / метр
Объявления
SS КРУГЛЫЙ
ДИАМ (мм) X ДИАМ (мм) X 0.00623 = ВЕС НА МЕТР
SS / MS Труба НД
(мм) – ШТТолщина (мм) X Толщина (мм) X 0,0248 = Вес на метр НД
(мм) – ШТТолщина (мм) X Ш. Толщина (мм) X 0,00756 = Вес на фут
SS / MS CIRCLE
DIA (мм) X DIA (мм) X THICK (мм) 0,0000063 = кг на штуку
SS лист
Длина (Mtr) X Ширина (Mtr) X Толщина (мм) X 8 = Вес на штуку
Длина (ft) X Ширина (ft) X Толщина (дюйм) X 3/4 = Вес на штуку
С. S ШЕСТИГРАННАЯ ШИРИНА
ДИАМ. (Мм) X ДИАМ. (Мм) X 0,00680 = WT. PER Mtr
Диаметр (мм) X Диаметр (мм) X 0,002072 = Вес. На фут.
ЛАТУНЬ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 0000085 X ТОЛЩИНА
Пример – Вес латунного листа толщиной 1 мм, длиной 1220 мм и шириной 355 мм должен составлять
1220 X355X 0,0000085 X 1 = 3,68 кг / лист
Объявления
МЕДНЫЙ ЛИСТ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0.0000087 ТОЛЩИНА X
Пример – Вес медного листа толщиной 1 мм, длиной 1220 мм и шириной 355 мм должен составлять
1220X355 X 0,0000087 X 1 = 3,76 кг / лист
ЛАТУНЬ / МЕДНАЯ ТРУБА
OD (мм) – ТОЛЩИНА (мм) X ТОЛЩИНА (мм) X 0,0260 = ВЕС НА МЕТР
АЛЮМИНИЙ ЛИСТ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 00000026 X ТОЛЩИНА
Пример – Вес алюминиевого листа толщиной 1 мм, длиной 2500 мм и шириной 1250 мм должен составлять
2500x1250X 0 . 0000026 X 1 = 8,12 кг / лист
АЛЮМИНИЕВАЯ ТРУБА
OD (мм) – ТОЛЩИНА (мм) X ТОЛЩИНА (мм) X0.0083 = ВЕС НА МЕТР
Объявления
Мы очень благодарны Er. Харпалу Ауйле за то, что поделился этим на нашем сайте и тем самым помог студентам-строителям.
Формула веса оцинкованной трубы_CHN Steel pipe & tube Co., Ltd
Формула веса оцинкованной трубы
Формула веса оцинкованной трубы
Формула веса оцинкованной трубы: [(OD – Толщина стенки) * толщина] * 0.02466 = кг / м (вес на метр)
труба стальная сварная оцинкованная
Обычная оцинкованная труба от 1,2 дюйма до 3,13 кг / м, от 1,5 дюйма до 3,84 кг / м;
толстая оцинкованная труба 1,2 дюйма Вес 3,78 / м, вес 1,5 дюйма до 4,58 кг / м;
Оцинкованное Управление весовым столом
Таблица теоретического веса оцинкованной трубы | горячеоцинкованное Управление по весовому столу | таблица веса оцинкованных труб | таблица веса горячеоцинкованных труб
Сварная труба, стальная оцинкованная труба Таблица веса Теория управления (стандартное исполнение GB / T3091-2001)
Спецификация | Внешний диаметр мм | Толщина стенки мм | Минимальная толщина стенки мм | Сварная труба (длина 6 метров) | Труба оцинкованная (Длина 6 метров) | |||
Номинальный внутренний диаметр | Дюйм | Метр Вес (кг) | Вес корня | кгМетр Вес (кг) | Вес корня | кг|||
DN15 | 1/2 | 21. 3 | 2,8 | 2,45 | ||||
DN20 | 3/4 | 26,9 | 2,8 | 2,45 | 1,66 | 9,96 | 1.76 | 10,56 |
DN25 | 1 | 33,7 | 3,2 | 2,8 | 2,41 | 14,46 | 2,554 | 15,32 |
DN32 | 1,25 | 42.4 | 3,5 | 3,06 | 3,36 | 20,16 | 3,56 | 21,36 |
DN40 | 1,5 | 48,3 | 3,5 | 3,06 | 3,87 | 23,22 | 4.10 | 24.60 |
DN50 | 2 | 60,3 | 3,8 | 3,325 | 5,29 | 31,74 | 5,607 | 33,64 |
DN65 | 2,5 | 76. 1 | 4,0 | 3,5 | 7,11 | 42,66 | 7,536 | 45,21 |
DN80 | 3 | 88,9 | 4,0 | 8,38 | 50,28 | 8.88 | 53,28 | |
DN100 | 4 | 114,3 | 4,0 | 10,88 | 65,28 | 11,53 | 69,18 | |
DN125 | 5 | 140 | 4.5 | 15.04 | 90,24 | 15.942 | 98,65 | |
DN150 | 6 | 168,3 | 4,5 | 18,18 | 109,08 | 19,27 | 115.62 | |
DN200 | 8 | 219,1 | 6.0 (труба) | 31,53 | 189.18 | |||
DN200 | 8 | 219,1 | 6. 5 (горячее цинкование) | 36,12 | 216,7 |
上 一篇 : Производство стальных прямошовных труб большого диаметра и оборудование
下 一篇 : определение трубы оцинкованной
304-125-405-40С | Н / Д 1/8 дюйма | Нет данных 0. 405 дюймов 10,287 мм | Нет 0,068 дюйма 1,7272 мм | Нет данных 0.245 фунтов / фут 0,364 600 18 кг / м | |
304-250-540-40С | Н / Д 1/4 дюйма | Нет данных 0. 54 дюйма 13,716 мм | Н / Д 0,088 дюйма 2,2352 мм | Нет данных 0.425 фунтов / фут 0,632 4697 кг / м | |
304-375-675-40С | N / A 3/8 дюйма | Нет данных 0. 675 дюймов 17,145 мм | Нет 0,091 дюйма 2,3114 мм | Нет данных 0.568 фунтов / фут 0,845277 152 кг / м | |
304-500-840-40С | Н / Д 1/2 дюйма | Нет данных 0. 84 дюйма 21,336 мм | Н / Д 0,109 дюйма 2,7686 мм | Нет данных 0.851 фунт / фут 1,26 64 275 64 кг / м | |
304-750-1050-40С | N / A 3/4 дюйма | Нет данных 1. 05 дюймов 26,67 мм | Н / Д 0,113 дюйма 2,8702 мм | Нет данных 1.131 фунт / фут 1,683 11 3484 кг / м | |
304-1000-1315-40С | N / A 1 дюйм | Нет данных 1. 315 дюймов 33,401 мм | Нет 0,133 дюйма 3,3782 мм | Нет данных 1.68 фунтов / фут 2,500 11552 кг / м | |
304-1250-1660-40С | Нет данных 1 1/4 дюйма | Нет данных 1. 66 дюймов 42,164 мм | Нет 0,140 дюйма 3,556 мм | Не применимо 2.274 фунта / фут 3.384084936 кг / м | |
304-1500-1900-40С | N / A 1 1/2 дюйма | Нет данных 1. 9 дюймов 48,26 мм | Н / Д 0,145 дюйма 3,683 мм | Не применимо 2.719 фунтов / фут 4,0463 17916 кг / м | |
304-2000-2375-40С | N / A 2 дюйма | Не применимо 2. 375 дюймов 60,325 мм | Н / Д 0,154 дюйма 3,9116 мм | Не применимо 3.654 фунта / фут 5.437751256 кг / м | |
304-2500-2875-40С | N / A 2 1/2 дюйма | Не применимо 2. 875 дюймов 73.025 мм | Н / Д 0,203 дюйма 5,1562 мм | Не применимо 5.795 фунтов / фут 8,623 9 10 38 кг / м | |
304-3000-3500-40С | N / A 3 дюйма | N / A 3 1/2 дюйма 88. 90 мм | Н / Д 0,216 дюйма 5,4864 мм | Не применимо 7.579 фунтов / фут 11,2787 | кг / м |
304-3500-4000-40С | Н / Д 3 1/2 дюйма | Н / Д 4 дюйма 101. 6 мм | Н / Д 0,226 дюйма 5,7404 мм | Не применимо 9.113 фунтов / фут 13,56 16 38 532 кг / м | |
304-4000-4500-40С | N / A 4 дюйма | Не применимо 4. 500 дюймов 114,3 мм | НЕТ 0,237 дюйма 6,0198 мм | Не применимо 10.794 фунта / фут 16,06324 2216 кг / м | |
304-5000-5563-40С | N / A 5 дюймов | Не применимо 5. 563 дюйма 141,3002 мм | Н / Д 0,258 дюйма 6,5532 мм | Не применимо 14.623 фунт / фут 21,76 14 22 172 кг / м | |
304-6000-6625-40С | Н / Д 6 дюймов | Не применимо 6. 625 дюймов 168,275 мм | Нет 0,280 дюйма 7,112 мм | Не применимо 18.981 фунт / фут 28,2468 40884 кг / м | |
304-8000-8625-40С | Нет данных 8 дюймов | Не применимо 8. 625 дюймов 219.075 мм | НЕТ 0,322 дюйма 8,1788 мм | Не применимо 28.564 фунта / фут 42,507 | |
304-10000-10750-40С | N / A 10 дюймов | Не применимо 10. 75 дюймов 273,05 мм | Нет данных 0,365 дюйма 9,271 мм | Не применимо 40.498 фунтов / фут 60,267665672 кг / м | |
304-12000-12750-40С | Н / Д 12 дюймов | Нет данных 12. |
