Вес 20 швеллера: Вес швеллера 20П – вес 1 метра, расчет веса.
alexxlab | 10.05.2018 | 1 | Разное
Погонный вес швеллера 10, 12, 14, 16, 18, 20, 22, 24у: расчет веса, ГОСТ 8240-97
Современная наука различает такие понятия, как вес и масса. Это происходит в первую очередь потому, что вес является силовой характеристикой, т.е. мерой воздействия на опору или подвес. Масса же, напротив, — это мера инертности тела. Все это мы пишем для того, чтобы в ходе чтения данной статьи у вас не возникло вопросов о том, чем же отличается вес швеллера и его масса. Для простоты мы рассматриваем здесь только те ситуации, когда данные два параметра равнозначны.
В случае с профилями масса зависит от следующих параметров:
- Формы;
- Металла;
- Размеров.
Форма и размеры
Говоря про форму, нужно уточнить, что профили бывают нескольких типов, например, классические и перфорированные.
Вес моделей швеллеровМеталлические конструкции могут быть изготовлены не только из стали, поэтому, когда речь идет о других сплавах, это будет указано отдельно. Мы уточняем данный момент, поскольку вес швеллера 12, выполненного из алюминия будет в несколько раз ниже, чем в том случае, когда используется сталь.
В обычном случае масса профиля рассчитывается достаточно просто, но только если его форма простая. Т.е. мы рассматриваем равнополочное изделие, внутренние грани стенок которого расположены параллельно друг другу. Существуют еще и неравнополочные профили, для которых вычисление массы несколько усложняется, однако самый непростой вариант – это наклонные грани внутренних стенок. Такое изделие получается очень массивным, однако это компенсируется повышенной прочностью, благодаря большому объему металла.
Вес швеллера 10 может варьироваться от 3 до 12.7 кг в зависимости от его габаритов. В данном случае такой большой разброс обеспечивается за счет различной высоты стенок. Она стартует с отметки 40 мм и может достигать 160 мм, за счет чего образуется очень глубокий профиль. Толщина тоже не остается постоянной и изменяется от 2 до 6 мм.
Если рассматривать все номера гнутого профиля, то можно сказать, что минимальной массой обладает швеллер с соотношением h:b:s 25:26:2 мм. Вес такого профиля едва превышает 1 кг. С другой стороны размерной линейки находится номер 41, который может быть представлен в виде аналогичного соотношения 410:65:6 мм и масса всего одного метра будет уже 24.38 кг.
Более высокий номер швеллера не означает, что данное изделие будет более тяжелым. Вес швеллера 20 будет меньше, чем у номера 21, только в том случае, если размеры стенок и толщина изделия будут одинаковыми, в противном случае даже №20 сможет обойти 21 профиль.
Масса горячекатаных профилей стартует с 4.84 кг для изделия 5У, габариты которого могут быть представлены, как 50:32:4.4 мм, а длина составляет 1 м. При высоте стенки в 40 мм и наличии наклона внутренних граней получается вес в 48.3 кг на 1 м. Это обусловлено тем, что на такой швеллер расход метала очень большой, а его размеры 400:115:8 мм.
Металл
Обычно, когда говорят про табличное значение массы или веса профилей, примеры которых мы привели в предыдущем пункте, подразумевают некоторую абстрактную сталь, имеющую плотность 7.85 единиц и длину изделия 1 м. В реальности же дело обстоит несколько иначе, поскольку для изготовления профилей могут использоваться самые разные сплавы.
Одним из интересных для различных ненагруженных конструкций вариантов является алюминий. Это достаточно распространенный сегодня серебристо-белый металл, плотность которого 2.7 единицы. Очевидно, что вес швеллера 14 из такого материала будет намного легче стали, другое дело, что создавать настолько большие конструкции из алюминия не всегда целесообразно.
Стальные швеллерыКак конструкционный материал алюминий очень привлекателен не только своим малым весом, но и тем, что легко поддается штамповке, а также не требует какой-то дополнительной защиты. Конечно, в ходе технологического процесса изготовление профилей из этого металла сопровождается различными процедурами, позволяющими несколько увеличить прочность изделия.
С другой стороны сталь используется даже чаще, чем алюминий, а наиболее распространенными вариантами являются углеродистые и низколегированные её разновидности. Качество углеродистых сталей определяется наличием в них примесей. Наиболее опасными являются сера и фосфор. Из-за серы возникает красноломкость металла, а из-за фосфора – хрупкость. Для обычной стали эти компоненты не могут превышать 0.05%. Внутри такой группы масса 1 м3 меняется незначительно, поэтому влиянием примесей на вес швеллера можно пренебречь. В таком случае используется маркировка металла «Ст». Более качественная разновидность уже имеет обозначение «Сталь», а содержание S и P составляет менее 0.035%. Существует еще две разновидности таких сплавов высококачественная и особого качества, в которых доля вредных примесей менее 0.025% и 0.015% соответственно. Для стали высокого качества используется маркировка «А» в конце марки, а для более высокого качества «Ш».
Тип стали влияет на массу метра профиля.
Например, вес швеллера 16, выполненного из углеродистой стали будет отличен от результата, полученного при использовании легированного сплава.
Легированная сталь – это сплав, который кроме основных примесей содержит ряд элементов, которые вводятся в определенных количествах. Это легирующие добавки, на роль которых выбирают хром, медь, связанный азот, никель или ванадий. Все легированные стали разделяются на 3 категории:
- низколегированные;
- среднелегированные;
- высоколегированные.
В первом случае речь идет всего о 2.5% примесей, во втором их может быть до 10%, а высоколегированные составы часто имеют 50% примесей.
Подводя итоги, отметим, что мы рассмотрели большую часть факторов, оказывающих влияние на вес швеллера. Нужно также отметить, что при взвешивании партии потребуется учитывать небольшие отклонения, вызванные различными погрешностями, о чем четко прописано в соответствующем государственном стандарте.
Теоретический вес швеллера
В зависимости от способа производства швеллера используются различные формулы расчета веса погонного метра. Для того, чтобы рассчитать удельный вес горячекатаного швеллера необходимо знать радиусы внутреннего закругления и закругления полок. Также, при производстве горячекатаных швеллеров, в отличие от гнутых по ГОСТ 8278–83 и 8281–80, зачастую толщина полок отличается от толщины стенки швеллера, что также повлияет на формулу расчета веса.
В калькуляторе веса швеллера вы сможете осуществить поиск по наименованию и размерам на основе информации справочников различных стандартов, в случае если швеллер вашего размера не будет найден, его вес будет рассчитан по приблизительной формуле.
Таблицы теоретической массы метра швеллера и его размеров
ГОСТ 8240-97 — Швеллеры стальные горячекатаные
Теоретическая масса 1 погонного метра швеллера по ГОСТ 8240-97
Наименование | Размеры швеллера, мм | Вес метра, кг | Метров в тонне | ||||
---|---|---|---|---|---|---|---|
h | a | b | s | t | |||
Швеллер 5Э | 50 | 32 | 32 | 4,2 | 7 | 4. 790 | 208.77 |
Швеллер 5У | 50 | 32 | 32 | 4,4 | 7 | 4.840 | 206.61 |
Швеллер 5П | 50 | 32 | 32 | 4,4 | 7 | 4.840 | 206.61 |
Швеллер 6.5Э | 65 | 36 | 36 | 4,2 | 7,2 | 5.820 | 171.82 |
Швеллер 6.5У | 65 | 36 | 36 | 4,4 | 7,2 | 5.900 | 169.49 |
Швеллер 6.5П | 65 | 36 | 36 | 4,4 | 7,2 | 5.900 | 169.49 |
Швеллер 8Э | 80 | 40 | 40 | 4,2 | 7,4 | 6. 920 | 144.51 |
Швеллер 8У | 80 | 40 | 40 | 4,5 | 7,4 | 7.050 | |
Швеллер 8П | 80 | 40 | 40 | 4,5 | 7,4 | 7.050 | 141.84 |
Швеллер 8С | 80 | 45 | 45 | 5,5 | 9 | 9.260 | 107.99 |
Швеллер 10Э | 100 | 46 | 46 | 4,2 | 7,6 | 8.470 | 118.06 |
Швеллер 10У | 100 | 46 | 46 | 4,5 | 7,6 | 8.590 | 116.41 |
Швеллер 10П | 100 | 46 | 46 | 4,5 | 7,6 | 8. 590 | 116.41 |
Швеллер 12Л | 120 | 30 | 30 | 3 | 4,8 | 5.020 | 199.2 |
Швеллер 12Э | 120 | 52 | 52 | 4,5 | 7,8 | 10.240 | 97.66 |
Швеллер 12У | 120 | 52 | 52 | 4,8 | 7,8 | 10.400 | 96.15 |
Швеллер 12П | 120 | 52 | 52 | 4,8 | 7,8 | 10.400 | 96.15 |
Швеллер 14Л | 140 | 32 | 32 | 3,2 | 5,6 | 5.940 | 168.35 |
Швеллер 14Э | 140 | 58 | 58 | 4,6 | 8,1 | 12. 150 | 82.3 |
Швеллер 14У | 140 | 58 | 58 | 4,9 | 8,1 | 12.300 | 81.3 |
Швеллер 14П | 140 | 58 | 58 | 4,9 | 8,1 | 12.300 | 81.3 |
Швеллер 14С | 140 | 58 | 58 | 6 | 9,5 | 14.530 | 68.82 |
Швеллер 14Са | 140 | 60 | 60 | 8 | 9,5 | 16.720 | 59.81 |
Швеллер 16Л | 160 | 35 | 35 | 3,4 | 5,3 | 7.100 | 140.85 |
Швеллер 16С | 160 | 63 | 63 | 6,5 | 10 | 17. 530 | 57.05 |
Швеллер 16Э | 160 | 64 | 64 | 4,7 | 8,4 | 14.010 | 71.38 |
Швеллер 16У | 160 | 64 | 64 | 5 | 8,4 | 14.200 | 70.42 |
Швеллер 16П | 160 | 64 | 64 | 5 | 8,4 | 14.200 | 70.42 |
Швеллер 16Са | 160 | 65 | 65 | 8,5 | 10 | 19.740 | 50.66 |
Швеллер 16аУ | 160 | 68 | 68 | 5 | 9 | 15.300 | 65.36 |
Швеллер 16аП | 160 | 68 | 68 | 5 | 9 | 15. 300 | 65.36 |
Швеллер 18Л | 180 | 40 | 40 | 3,6 | 5,6 | 8.490 | 117.79 |
Швеллер 18С | 180 | 68 | 68 | 7 | 10,5 | 20.200 | 49.5 |
Швеллер 18Э | 180 | 70 | 70 | 4,8 | 8,7 | 16.010 | 62.46 |
Швеллер 18У | 180 | 70 | 70 | 5,1 | 8,7 | 16.300 | 61.35 |
Швеллер 18П | 180 | 70 | 70 | 5,1 | 8,7 | 16.300 | 61.35 |
Швеллер 18Са | 180 | 70 | 70 | 9 | 10,5 | 23. 000 | 43.48 |
Швеллер 18аУ | 180 | 74 | 74 | 5,1 | 9,3 | 17.400 | 57.47 |
Швеллер 18аП | 180 | 74 | 74 | 5,1 | 9,3 | 17.400 | 57.47 |
Швеллер 18Сб | 180 | 100 | 100 | 8 | 10,5 | 26.720 | 37.43 |
Швеллер 20Л | 200 | 45 | 45 | 3,8 | 6 | 10.120 | 98.81 |
Швеллер 20С | 200 | 73 | 73 | 7 | 11 | 22.630 | 44.19 |
Швеллер 20Са | 200 | 75 | 75 | 9 | 11 | 25. 770 | 38.8 |
Швеллер 20Э | 200 | 76 | 76 | 4,9 | 9 | 18.070 | 55.34 |
Швеллер 20У | 200 | 76 | 76 | 5,2 | 9 | 18.400 | 54.35 |
Швеллер 20П | 200 | 76 | 76 | 5,2 | 9 | 18.400 | 54.35 |
Швеллер 20Сб | 200 | 100 | 100 | 8 | 11 | 28.710 | 34.83 |
Швеллер 22Л | 220 | 50 | 50 | 4 | 6,4 | 11.860 | 84.32 |
Швеллер 22Э | 220 | 82 | 82 | 5,1 | 9,5 | 20. 690 | 48.33 |
Швеллер 22У | 220 | 82 | 82 | 5,4 | 9,5 | 21.000 | 47.62 |
Швеллер 22П | 220 | 82 | 82 | 5,4 | 9,5 | 21.000 | 47.62 |
Швеллер 24Л | 240 | 55 | 55 | 4,2 | 6,8 | 13.660 | 73.21 |
Швеллер 24С | 240 | 85 | 85 | 9,5 | 14 | 34.900 | 28.65 |
Швеллер 24Э | 240 | 90 | 90 | 5,3 | 10 | 23.690 | 42.21 |
Швеллер 24У | 240 | 90 | 90 | 5,6 | 10 | 24. 000 | 41.67 |
Швеллер 24П | 240 | 90 | 90 | 5,6 | 10 | 24.000 | 41.67 |
Швеллер 26С | 260 | 65 | 65 | 10 | 16 | 34.610 | 28.89 |
Швеллер 26Са | 260 | 90 | 90 | 10 | 15 | 39.720 | 25.18 |
Швеллер 27Л | 270 | 60 | 60 | 4,5 | 7,3 | 16.300 | 61.35 |
Швеллер 27Э | 270 | 95 | 95 | 5,8 | 10,5 | 27.370 | 36.54 |
Швеллер 27У | 270 | 95 | 95 | 6 | 10,5 | 27. 700 | 36.1 |
Швеллер 27П | 270 | 95 | 95 | 6 | 10,5 | 27.700 | 36.1 |
Швеллер 30Л | 300 | 65 | 65 | 4,8 | 7,8 | 19.070 | 52.44 |
Швеллер 30С | 300 | 85 | 85 | 7,5 | 13,5 | 34.440 | 29.04 |
Швеллер 30Са | 300 | 87 | 87 | 9,5 | 13,5 | 39.150 | 25.54 |
Швеллер 30Сб | 300 | 89 | 89 | 11,5 | 13,5 | 43.860 | 22.8 |
Швеллер 30Э | 300 | 100 | 100 | 6,3 | 11 | 31. 350 | 31.9 |
Швеллер 30У | 300 | 100 | 100 | 6,5 | 11 | 31.800 | 31.45 |
Швеллер 30П | 300 | 100 | 100 | 6,5 | 11 | 31.800 | 31.45 |
Швеллер 33Э | 330 | 105 | 105 | 6,9 | 11,7 | 36.140 | 27.67 |
Швеллер 33У | 330 | 105 | 105 | 7 | 11,7 | 36.500 | 27.4 |
Швеллер 33П | 330 | 105 | 105 | 7 | 11,7 | 36.500 | 27.4 |
Швеллер 36Э | 360 | 110 | 110 | 7,4 | 12,6 | 41. 530 | 24.08 |
Швеллер 36У | 360 | 110 | 110 | 7,5 | 12,6 | 41.900 | 23.87 |
Швеллер 36П | 360 | 110 | 110 | 7,5 | 12,6 | 41.900 | 23.87 |
Швеллер 40Э | 400 | 115 | 115 | 7,9 | 13,5 | 47.970 | 20.85 |
Швеллер 40У | 400 | 115 | 115 | 8 | 13,5 | 48.300 | 20.7 |
Швеллер 40П | 400 | 115 | 115 | 8 | 13,5 | 48.300 | 20.7 |
Швеллер 100 вес 1 метра
Стоимость продукции по ГОСТ 8278-83 смотрите здесь — швеллер гнутый гост 8278 83.
Так же для покупки швеллеров в APEX metal вы можете ознакомиться со следующей информацией из стандартов ГОСТ:
На основе анализа значения масс и моментов сопротивления можно сделать вывод, что максимальной изгибной прочностью обладают швеллера серий П, У. Компромиссом является гнутый швеллер, погонный вес которого несколько ниже, чем у горячекатаного, но он так же уступает и по показателям работы на изгиб. Поэтому, для ответственных высоконагруженных металлоконструкций следует использовать горячекатаный швеллер, а там где необходимо минимизировать ее вес – гнутый.
В APEX metal вы всегда найдете широкий выбор горячекатаных и гнутых равнополочных швеллеров из сталей 09Г2С и Ст3 по низким ценам, а обратившись в Департамент продаж по тел. +7 (495) 232-05-99, сможете получить всю необходимую информацию о закупаемой продукции.
Сколько весит метр швеллера
Сколько весит метр швеллера. Подробная инструкция.
Швеллер является популярным металлопрокатом в строительстве, его широко применяют при постройке, как маленьких, так и больших зданий, домов, сооружений.
На рынке можно встретить различное множество видов швеллера, которые представлены в определенном размере. Прокатная продукция осуществляется только путем взвешивания, поэтому следует заранее рассчитать, какое количество вам понадобится в постройке будущего проекта.
Вес швеллера вы сможете узнать с помощью таблиц, которые составлены по соответствующим Гостам. По номеру в таблице вы найдете его вес и узнаете о количестве метров в тонне. Такое местонахождение швеллера относится и к другим видам металлопроката. Как известно, швеллер бывает нескольких типов и размеров и он выпускается из стали углеродистой. Швеллер измеряется в сантиметрах, по номеру указывается ширина полки.
Производитель или торгующая организация обязана предоставить сертификат и техническую документацию о весе швеллера, многое будет зависеть, откуда привозится материал и где его заказывают. Благодаря тому, что швеллер прочен и достаточно качественен его применяют во многих отраслях, в особенности хозяйственной. Его оценили по достоинству и строители, так как швеллер там очень широко используется.
Большое преимущество в развитии этого изделия получило каркасное строительство. Например, в промышленной отрасли используются все виды швеллера, а также стали выпускать определенные виды в машиностроении или автомобильной промышленности. Про швеллер можно еще много говорить, но в данном разделе мы уделим больше внимание его весу и качеству. В следующем разделе рассмотрим более подробно, как правильно его выбрать и как правильно пользоваться таблицей.

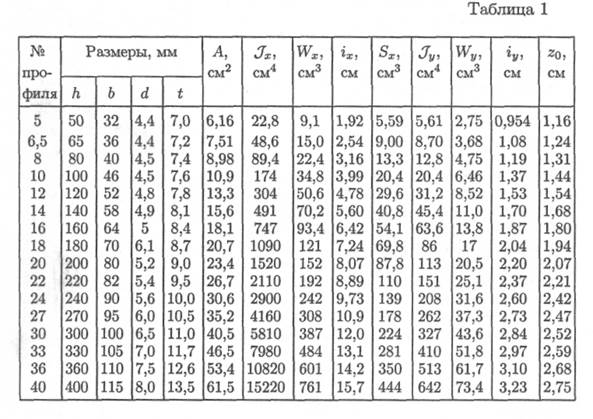

Таблица размеров швеллера, условные обозначения
Из таблицы по ГОСТУ 8240-89 можно узнать номер швеллера, высоту, расстояние, диаметр, а также точно увидеть площадь поперечного сечения и массу, равную одному метру за килограмм.
В таблицах приведен швеллер с уклоном внутренних граней полок (обозначается У), а также швеллер с параллельными гранями полок (обозначается П). Тип швеллера и его размер может обозначаться в маркировке, между гранями изделия располагается расстояние, так называемая цифра. Буква П указывается насколько могут быть параллельны полки друг к другу.
У означает под каким углом расположены грани, а также существуют условные обозначения, например Л означает легкая, Э обозначает экономичная, С означает специальная. Теперь вам будет легче во всем разобраться по таблице, рассмотрим типовые размеры швеллера это может быть 10 П, 12 П, 16 П,20 П, а также 40 П. Швеллер 10 П и 12 П изготовляют путем горячего проката, без какой-либо дополнительной термообработки.
Согласно ГОСТУ вес одного швеллера 10 П приблизительно составляет 8,5 килограмм, а 12 П составляет уже 10,4 килограмма.
Такой тип швеллера может использоваться для монтажа временных конструкций, а также для перекрытия, используется в различных сферах промышленности. Вес швеллера 16 П составляет 14,2 кг, вес швеллера 20 П составляет 18,4 килограмма, который способен выдерживать очень большие нагрузки не только статические, но и динамические. Швеллер 40 П самый большой и составляет 54,6 килограмма, используется в основном в многоэтажных домах, при возведении мостов и высотных зданий.
Разновидности швеллера, их применение в строительстве
Разновидности швеллера бывает следующих видов: стальной горячекатаный, он обладает высокой стойкостью, изготовлен из низколегированной стали, устойчив к очень низким температурам, получается путем достижения углерода и марганца.
Швеллер бывает стальной холоднокатаный, а также специальный, который используется в автомобилестроении, стальной гнутый равнополочный и неравнополочный швеллер. Каждый из этих видов швеллеров имеет свои преимущества и недостатки. Выбирайте только тот вид швеллера и вес типового размера, который будет идеально подходит для выполнения ваших строительных работ.
Швеллер ГОСТ — металлические балки (горячекатанные профили), в сечении напоминающие букву «П».
Полки швеллера находятся по одну сторону от стенки (в отличие от зетовых профилей, в которых полки лежат по разные стороны от стенки). Они могут быть разной длины, размера, вида, наклона. Поэтому прежде чем купить швеллер, нужно точно знать все параметры, которые необходимы.
Швеллер горячекатанный ГОСТ 8240-89 широко применяется при изготовлении зданий из металлоконструкций.
Сортамент швеллеров стальных – сортамент фасонного проката, разрез которого представляет собой сплошной металлический профиль П-образного сечения. Профиль номер П5-П24 изготавливается с размерами по ГОСТ 8240-89 (см. таблицу соответствия размера и веса швеллера) из стали различных марок. Горячекатаный прокат используется для придания жесткости и устойчивости конструкции, в которой применяется его типоразмеры. Швеллеры хорошо работают на изгиб и воспринимают продольные нагрузки, за счет чего увеличивается прочность, и уменьшается масса конструкции в общем весе. Швеллеры различных размеров применяются для изготовления каркасов металлических конструкций, балок, колонн, лестниц.
Какой вес у швеллера?
Изучите представленную ниже таблицу соответствия «Швеллер. Размер-масса». В данной таблице представлено соответствие размеров швеллера, веса согласно серии П ДСТУ 3436-96 (ГОСТ 8240-97).
Значения веса 1м швеллера и количества в тонне в таблице приведены справочно, т.к. расчеты произведены при номинальных размерах ширины, длины и толщины полок. На практике же идеальных размеров не бывает. В соответствии с ГОСТ допускаются отклонения по каждой величине, которые в сумме могут дать до 5% увеличения фактического веса швеллера. Прокат с весом меньше расчетного встречается редко.
Размер и тип швеллера можно узнать по его маркировке, цифра в обозначении – это расстояние между внешними краями граней изделия (размер h), измеряется в сантиметрах, буква П указывает на то, что полки без уклона и параллельны друг другу, если грани расположены под углом, то в обозначении буква У. Также бывают швеллеры, в маркировке которых может встречаться еще одна буква, которая показывает, что данное изделие позиционируется как легкая (тип Л), экономичная (тип Э) или специальная (С) модель.
Таблица массы швеллера П – Сколько весит 1м погонный
Размеры швеллера в миллиметрах
Вес метра швеллера в кг
Количество метров в тонне
Таблица размеры и масса швеллеров У по ДСТУ 3436–96 (ГОСТ 8240–97)
Размеры, мм | Масса 1 м, кг | Количество метров в тонне, м | ||||||
h | b | S | t | R | r | |||
не более | ||||||||
5У | 50 | 32 | 4,4 | 7 | 6 | 2,5 | 4,842 | 206,5 |
6,5У | 65 | 36 | 4,4 | 7,2 | 6 | 2,5 | 5,899 | 169,5 |
8У | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 7,049 | 141,9 |
10У | 100 | 46 | 4,5 | 7,6 | 7 | 3 | 8,594 | 116,4 |
12У | 120 | 52 | 4,8 | 7,8 | 7,5 | 3 | 10,43 | 95,87 |
14У | 140 | 58 | 4,9 | 8,1 | 8 | 3 | 12,29 | 81,38 |
16У | 160 | 64 | 5 | 8,4 | 8,5 | 3,5 | 14,23 | 70,30 |
15аУ | 160 | 68 | 5 | 9 | 8,5 | 3,5 | 15,35 | 65,16 |
18У | 180 | 70 | 5,1 | 8,7 | 9 | 3,5 | 16,26 | 61,50 |
18аУ | 180 | 74 | 5,1 | 9,3 | 9 | 3,5 | 17,45 | 57,29 |
20У | 200 | 76 | 5,2 | 9 | 9,5 | 4 | 18,37 | 54,43 |
22У | 220 | 82 | 5,4 | 9,5 | 10 | 4 | 20,98 | 47,66 |
24У | 240 | 90 | 5,6 | 10 | 10,5 | 4 | 24,06 | 41,56 |
27У | 270 | 95 | 6 | 10,5 | 11 | 4,5 | 27,66 | 36,15 |
30У | 300 | 100 | 6,5 | 11 | 12 | 5 | 31,78 | 31,47 |
33У | 330 | 105 | 7 | 11,7 | 13 | 5 | 36,53 | 27,37 |
36У | 360 | 110 | 7,5 | 12,6 | 14 | 6 | 41,91 | 23,86 |
40У | 400 | 115 | 8 | 13,5 | 15 | 6 | 48,32 | 20,70 |
Таблицы сортамента позволяют узнать сколько кг в метре швеллера. Предельные отклонения по массе не должны превышать + 4,5% для партии и + 6% для отдельной пачки.
Отклонение от массы швеллера – это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц.
Расчет веса швеллера можно автоматизировать, используя “Калькулятор металла” в разделе “Сортамент металлопроката”. Калькулятор швеллера позволяет рассчитать вес или длину проката в зависимости от выбранных параметров. Расчет массы швеллера выполняется по размерам высоты и ширины полок, а также общей длине заготовок. И наоборот, металлокалькулятор швеллера считает длину (погонные метры) по массе, значение которой получено взвешиванием металла на весах.
Выбирая швеллер, размеры и характеристики которого отвечают ГОСТ 8240-97 (устаревший ГОСТ 8240-89), вы получаете ряд преимуществ. При использовании в конструкциях из металла этого профиля, повышаются значения изгиба и осевых нагрузок во время эксплуатации. При этом значительно уменьшаются затраты на усиление металлоконструкций, благодаря снижению веса металла на единицу ее площади. Все прочностные характеристики конструкций сохраняются или даже повышаются. Такие швеллеры придают конструкции устойчивость и необходимую жесткость.
Швеллер используется в строительстве и в различных областях промышленности, он всегда должен быть хорошего качества, если быть точнее прочным и стойким к коррозии. Данное изделие из металла нашло свое применение в изготовлении межэтажных перекрытий, в усилении мостов, а также в металлоконструкциях которые функционируют в динамическом режиме, при различных циклических нагрузках.
Одними из основных характеристик данного вида фасонного проката будут длина изделия.
Швеллеры изготовляют длиной от 2 до 12 м:
– мерной длины с немерной в количестве не более 5% массы партии;
– кратной мерной длины;
– кратной мерной длины с немерной в количестве не более 5% массы партии;
– ограниченной длины в пределах немерной.
Швеллер горячекатаный упаковывают в пакеты (пачки) по 4,5 – 8 тонн. Каждая пачка перетягивается стальной лентой минимум в двух местах. С двух противоположных сторон пакета крепятся бирки, на которых производитель указывает необходимую информацию – ГОСТ, марку стали, номер партии и номер плавки, вес пакета (иногда количество штук).
Транспортируют пакеты, устанавливая пачки одну на другую и прокладывая между ними деревянные бруски, предотвращающие повреждения поверхности швеллера при скольжении во время перевозки и обеспечивающие просвет между пачками для завода стальных канатов при погрузочно – разгрузочных работах.
Цены на стальной швеллер и балку
Длина швеллера при производстве согласно стандартам
Размер швеллера, поставляемого изготовителем, строго регламентируется соответствующим государственным стандартом. Сортамент горячекатаного швеллера специального и общего назначения приводится в ГОСТ 8240-97. Согласно данному нормативному документу швеллер изготавливается длиной от 2 до 12 метров. По требованию заказчика возможно изготовление П-образного профиля, размер которого превышает 12 метров. Он может производиться мерной и кратной мерной длины, а также немерной.
Важное замечание! В соответствии с ГОСТ одна партия мерной или кратной ей длины может содержать до 5% от общей массы швеллера немерной длины.
Гнутый равнополочный швеллер, его размеры и предельные отклонения регулируются межгосударственным стандартом ГОСТ 8278-83. В соответствии требованиям данного документа, длина швеллера должна иметь значение 3 – 11,8 метров. По отдельному требованию заказчика данный профиль может изготавливаться размером 12 метров. Швеллер может быть мерной, немерной и кратной мерной длины.
Кроме того, допускается в одной партии наличие немерных отрезков, масса которых не должна превышать 7% от общей массы.
Таблицы веса 1 погонного метра швеллера
Независимо от способа производства швеллера, вес погонного метра для профиля любого типоразмера содержится в соответствующем ГОСТ. Стандарты ГОСТ 8240-97 и 8278-83 содержат все необходимые характеристики швеллеров, которые могут быть использованы при прочностных расчетах балки швеллера, а также для определения веса и стоимости.
В соответствии с ГОСТ 8240-97 вес 1 погонного метра швеллера серии У и П совпадает:
Размер швеллера | Вес 1 метра, кг |
---|---|
50х40х3 | 2,75 |
60х32х2,5 | 2,21 |
60х32х3 | 2,61 |
80х32х4 | 3,95 |
80х50х4 | 5,08 |
80х60х4 | 5,7 |
100х50х3 | 4,4 |
100х50х4 | 5,7 |
100х50х5 | 6,97 |
120х50х3 | 4,87 |
120х60х4 | 6,96 |
120х60х5 | 8,54 |
140х60х5 | 9,32 |
140х60х6 | 10,99 |
160х50х4 | 7,6 |
160х60х4 | 8,22 |
160х60х5 | 10,18 |
160х80х4 | 9,47 |
160х80х5 | 11,68 |
180х70х6 | 13,82 |
180х80х5 | 12,46 |
200х80х4 | 10,75 |
200х80х6 | 15,7 |
200х100х6 | 17,59 |
250х125х6 | 22,3 |
Стоимость продукции по ГОСТ 8278-83 смотрите здесь – швеллер гнутый гост 8278 83.
Так же для покупки швеллеров в APEX metal вы можете ознакомиться со следующей информацией из стандартов ГОСТ:
На основе анализа значения масс и моментов сопротивления можно сделать вывод, что максимальной изгибной прочностью обладают швеллера серий П, У. Компромиссом является гнутый швеллер, погонный вес которого несколько ниже, чем у горячекатаного, но он так же уступает и по показателям работы на изгиб. Поэтому, для ответственных высоконагруженных металлоконструкций следует использовать горячекатаный швеллер, а там где необходимо минимизировать ее вес – гнутый.
В APEX metal вы всегда найдете широкий выбор горячекатаных и гнутых равнополочных швеллеров из сталей 09Г2С и Ст3 по низким ценам, а обратившись в Департамент продаж по тел. +7 (495) 232-05-99, сможете получить всю необходимую информацию о закупаемой продукции.
“>
толщина стенки, сколько весит 1 метр по ГОСТ
В настоящее время производством швеллеров занимаются многие предприятия. И абсолютно каждое предприятие, которое производит строительные швеллеры, обязаны придерживаться ГОСТ 8240-97. В данном документе прописаны общепринятые стандарты и процессы производства швеллеров.
Швеллер 20
Швеллер – это специальная металлическая деталь, которая пользуется огромным спросом в строительстве для того, чтобы придать наибольшую прочность возводимым каркасам и сооружениям. На фото представлен сортамент швеллеров.
Швеллер 20 имеет большой спрос во многих сферах производства таких как:
- Строительство.
Для сооружения мощных стержневых конструкций, кровельных прогонов и перекрытия многоэтажных зданий. Также благодаря П-образному строению, швеллер 20 может использоваться для монтажных работ.
- Машиностроение.
Швеллер 20 способен выдерживать большие изгибающие нагрузки, поэтому это позволяет его использовать в качестве опоры. - Станкостроение.
- Вагоностроение.
Сегодня швеллер 20 используется во многих отраслях производства, так как он обладает большими несущими способностями. Швеллер 20 придает каркасам жесткость и устойчивость.
Изготовление швеллера 20
Следуя ГОСТ 8240-97 швеллер 20мм производиться только на предприятиях. Однако при покупке стоит лично удостовериться в этом и проверить изделие на наличие сертификата соответствия. В противном случае могут возникнуть огромные дефекты при эксплуатации зданий или же вовсе конструкция развалиться.
В основном в основе производства лежат сплавы с добавлением конструкционной углеродистой и низколегированной стали. Такие сплавы имеют специальные марки ст2пс и ст3сп соответственно. В химическом составе сплавы имеют множество разных металлов (например, алюминий).
Сортамент швеллера 20
Сортамент швеллеров велик и имеет специальные буквенные обозначения для того, чтобы не перепутать и с легкостью узнать способ производства:
- «П»- швеллер 20П имеет параллельные грани полок.
- «У»- внутренние грани полок расположены под углом.
- «С» — специальный швеллер. В ГОСТ не прописаны определение параметры данного изделия. Так как подобные швеллеры изготавливаются под заказ, и клиент сам устанавливает нужные ему параметры.
- «Л»- легкий. Изготовление осуществляется по ГОСТ, но в процессе производства будут добавлены только легкие металлы.
- «Э»- экономный швеллер. Используется меньше металла при производстве.
- «В»- такой швеллер используется только для строения машин или вагонов.
- «Т» металлическое изделие, которое нашло свое применение для тракторов.
Все швеллеры производятся несколькими способами:
- Метод горячего проката.
- Холодного проката или гнутый швеллер.
- Специальный способ.
Швеллер 20 может изготавливаться методом горячего проката. Процесс производства более детально описан в ГОСТ 8240-97.
Размеры швеллера 20
Исходя из вышеописанного, изготовление швеллера 20 происходит с соблюдением ГОСТ. Стандартным размером швеллера 20 является 20 метров. Но всегда можно заказать швеллер с нужными параметрами. Такой швеллер обозначается специальной маркировкой в виде буквы «С».
Технические характеристики швеллера 20
Швеллер 20 представляет собой металлическое изделие П-образной формы. Благодаря этому швеллер способен выдерживать огромные нагрузки, несмотря на малую массу.
Швеллер 20 имеет следующие технические параметры:
- Высота полки 200мм.
- Ширина 76мм.
- Толщина стенок швеллера 5.2мм.
- Толщина полок 9мм.
- Поперечное сечение 24мм2.
- Радиус внутренних закруглений 9.5мм.
На фото можно посмотреть швеллер 20мм.
Вес швеллера 20
Вопреки тому, что в составе швеллера присутствует сплав, деталь получается прочной и мало весит. Швеллер 20 имеет маленькую массу на один погонный метр. Это главный плюс, благодаря которому швеллер пользуется огромным спросом среди строителей. Вес 1 метра швеллера 20 составляет 18,40 кг.
Преимущества швеллера 20
- Материал отвечает все требованиям прочности.
- Швеллер 20 придает большую жесткость.
- Не подвергается деформации и коррозии.
- Небольшая масса, благодаря чему работа с деталью не представляет сложностей, даже на высоте.
Швеллер 20 ГОСТ представляет собой стандартную инструкцию по предложенному сортаменту. Каждое предприятие должно соответствовать ГОСТ. В таком случае в результате получается идеальный швеллер, который можно без опасений использовать в любой в сфере производства.
Швеллер стальной горячекатанный. Швеллер гнутый. ГОСТ 8240-89, 19425-74, 8278-75, 8281-80 Челябинск
- Швеллеры подразделяются на:
• стальные специальные. ГОСТ 19425-74;
• стальные гнутые равнополочные. ГОСТ 8278-75;
• стальные гнутые неравнополочные. ГОСТ 8281-80.
-
Швеллеры стальные горячекатанные (гост 8240-89), в свою очередь, делятся на:
• с параллельными гранями полок.
Сечение швеллера с уклоном внутренних граней полок, с параллельными гранями полок:

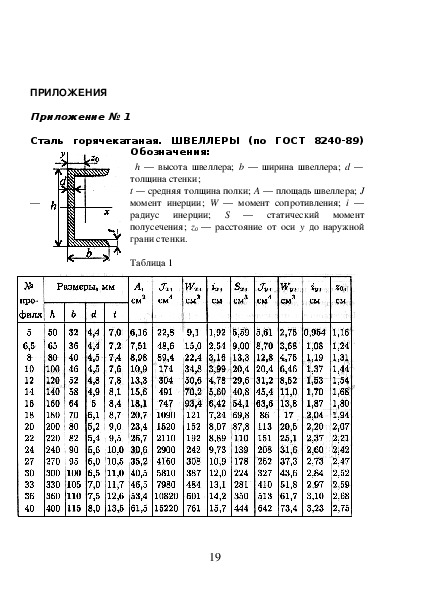

Размеры и вес швеллера горячекатанного. ГОСТ 8240-89
№ швеллера | h, мм | b, мм | s, мм | t, мм | Масса 1 м, кг | Метров в тонне |
Швеллер с уклоном граней | ||||||
5 | 50 | 32 | 4,4 | 7,0 | 4,84 | 206,6 |
6,5 | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
8 | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,84 |
10 | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
12 | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,154 |
14 | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
16 | 160 | 64 | 5,0 | 8,4 | 14,2 | 70,42 |
18 | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,35 |
20 | 200 | 76 | 5,2 | 9,0 | 18,4 | 54,35 |
22 | 220 | 82 | 5,4 | 9,5 | 21,0 | 47,62 |
24 | 240 | 90 | 5,6 | 10,0 | 24,0 | 41,67 |
27 | 270 | 95 | 6,0 | 10,5 | 27,7 | 36,1 |
30 | 300 | 100 | 6,5 | 11,0 | 31,8 | 31,447 |
40 | 400 | 115 | 8,0 | 13,5 | 48,3 | 20,7 |
Швеллер с параллельными гранями | ||||||
5П | 50 | 32 | 4,4 | 7,0 | 4,84 | 206,6 |
6,5П | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
8П | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,84 |
10П | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
12П | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,154 |
14П | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
16П | 160 | 64 | 5,0 | 8,4 | 14,2 | 70,42 |
18П | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,35 |
20П | 200 | 76 | 5,2 | 9,0 | 18,4 | 54,35 |
22П | 220 | 82 | 5,4 | 9,5 | 21,0 | 47,62 |
24П | 240 | 90 | 5,6 | 10,0 | 24,0 | 41,67 |
27П | 270 | 95 | 6,0 | 10,5 | 27,7 | 36,1 |
30П | 300 | 100 | 6,5 | 11,0 | 31,8 | 31,447 |
40П | 400 | 115 | 8,0 | 13,5 | 48,3 | 20,7 |
Размеры и вес швеллера гнутого, равнополочного. ГОСТ 8278-75.
h, мм | b, мм | s, мм | R (не более), мм | Масса 1 м, кг |
80 | 40 | 3 | 7 | 3,45 |
80 | 60 | 3 | 7 | 4,4 |
80 | 60 | 4 | 10 | 5,7 |
80 | 80 | 4 | 10 | 6,96 |
100 | 50 | 3 | 7 | 4,4 |
100 | 50 | 4 | 10 | 5,7 |
100 | 60 | 3 | 7 | 4,87 |
100 | 60 | 4 | 10 | 6,33 |
120 | 60 | 4 | 10 | 6,96 |
120 | 60 | 5 | 12 | 8,54 |
140 | 60 | 4 | 10 | 7,59 |
140 | 60 | 5 | 12 | 9,32 |
160 | 80 | 4 | 10 | 9,47 |
160 | 80 | 5 | 12 | 11,68 |
180 | 70 | 5 | 12 | 11,68 |
180 | 70 | 6 | 14 | 13,82 |
200 | 80 | 4 | 10 | 10,75 |
200 | 80 | 5 | 12 | 13,25 |
200 | 80 | 6 | 14 | 15,7 |
200 | 100 | 5 | 12 | 14,82 |
200 | 100 | 6 | 14 | 17,59 |
250 | 60 | 5 | 12 | 13,64 |
250 | 60 | 6 | 14 | 16,17 |
250 | 90 | 8 | 20 | 24,71 |
250 | 125 | 6 | 14 | 22,3 |
300 | 80 | 6 | 14 | 20,41 |
Теги: швеллер горячекатанный, швеллер гнутый, гост, размер, вес.
Он-лайн консультация
Телефон/факс:
(351)261-51-84
Телефоны:
(351)261-43-54
(351)260-40-83
Размеры швеллера 20 (У, П): технические характеристики
Фасонный металлопрокат, в том числе, представлен швеллером 20П. Своим названием швеллер 20П обязан внешней конструкции – она напоминает букву «П», размеры которой в длину составляют 20 мм. Прекрасные технические характеристики поддерживают способность детали выдерживать значительные нагрузки, приходящиеся по оси, явным преимуществом является работа на изгиб.
Именно поэтому швеллер 20П идеально подходит для обустройства в сооружениях, постоянно контактирующими с агрессивными элементами и средой. На деле это могут быть уникальные здания, постройки самых причудливых форм, основой которых как раз выступает изделие с маркировкой 20п. Прочность детали обеспечивается особой сталью, аналога стальных пластин пока что не существует.
Читайте также: Отличие между швеллером «У» и «П»
Преимущества швеллера 20П
При строительстве швеллер пользуется большой популярностью благодаря ряду преимуществ:
- материал соответствует нужным показателям прочности;
- обеспечивает значительную жесткость, чем выгодно выделяется в списке других металлических изделий каркасного типа;
- показывает фантастические результаты в отношении различных видов деформационных процессов – абсолютно не реагирует;
- стойкий к механическим воздействиям извне;
- если на детали есть сквозные углубления, не придется во время установки использовать сварку, привлекать дополнительное оборудование или профессионалов со специальными знаниями.
Покупайте швеллер и работайте в свое удовольствие, быстро, слаженно и просто!
Как производится швеллер 20П
Для лучшего понимания, с чем мы имеем дело, узнаем, в чем состоит производство каркаса изделия, размеры которого в длину составляют 20 мм. В данном случае речь идет о букве «П», но также применяются основы в виде буквы «У» и другие модели.
Итак, производится швеллер одним из 2 способов, все зависит от технологии, принятой на заводе изготовителя:
- путем горячего проката – необходимо специальное станочное оборудование;
- применив профильные станы.
В целом производственный процесс выглядит так:
- Рулоны металла нарезают, ориентируясь на ширину блоков.
- Затем рулоны распределяются в специальных станках, которые обеспечивают бесперебойное и постоянное движение листового металла, а гибка предполагает фиксацию сечения определенного размера.
- Осталось отрезать кусок нужной длины.
Безусловно, производство поставлено на конвейер, что показывает хорошую выработку изделий за короткий период времени.
Самым прочным считается холоднотянутый и горячекатаный швеллер 20П. Чтобы получить качественное изделие фасонного проката, достаточно повысить объем углеродной составляющей и добавить марганец. Только так можно добиться пропорциональности свойства прочности к пластичности.
Читайте также: Сортамент швеллеров ГОСТ 8240-89
Зачем добавляется марганец:
- Вещество увеличивает антикоррозийные характеристики.
- Приводит к повышению возможности сопротивления влиянию перепада температур.
Технические характеристики
Современные изделия, чьи размеры достигают в длину 20 мм, предполагают закладку шага между плечами величиной 50-400 мм, и именно от этих показателей зависит, в каком здании будет задействован швеллер 20п.
Швеллер 20П обладает следующими физическими свойствами:
- высота – 20 мм;
- глубина – 76 мм;
- поперечное сечение – 23,4 кв. мм;
- радиус 1 и радиус 2 – 9,5 и 5,5 мм.
Маркировка в буквенном виде в свою очередь определяет следующие особенности швеллера:
- «У» – фиксирует угол наклона для внутренних долей полочек;
- «П» – полки располагаются параллельно друг к другу;
- «Л» – деталь похожа на конструкцию «П», но избегает слишком точных форм;
- «Э» – самый экономный вариант «П»;
- «С» – образец специальный (чаще всего изготавливается по заказу).
Так или иначе, технические свойства металлических деталей описываются в нормах и положениях ГОСТа, где обозначены размеры и параметры каждого вида изделия. В процессе разработки изделий ГОСТ несколько раз изменяли и дополняли, поэтому сегодня модификация устройств имеет наилучшие характеристики, установленные методом проб и ошибок, взятые из собственного опыта ведущих строителей, инженеров и конструкторов.
Сферы применения швеллера
Мы уже выяснили размеры швеллера буквой «П» высотой 20 мм, теперь самое время определиться с весом элемента строительной конструкции, а он немаленький – на 1 м приходится 18 кг металла. Поэтому изделие применяется при строительстве монолитных, значительных сооружений:
- это может быть промышленное здание, где предполагается эксплуатация со статичной нагрузкой;
- при обустройстве жилых комплексов;
- создание машиностроительных и металлургических цехов.
Читайте также: Двутавровые балки перекрытия из дерева
Швеллер 20П можно применить на любом этапе строительных работ, где требуется укрепление каркаса, конструкции, придание ее устойчивости.
Вес швеллера 20, 10, 16 – Металлоконструкции
Прочность и долговечность металла объясняет невероятную его популярность. Изделия из него применяются практически во всех разновидностях современного строительства, начиная от банальных рекламных конструкций и заканчивая масштабными сооружениями (небоскребы, статуи, мосты и т.п.). На сегодняшний день металлоконструкции производят разных форм, типоразмеров (балки, трубы, уголки, швеллера и т.д.). Последним и посвящена наша публикация, а точнее их особенностям, включая и вес швеллера 20, 10 и т.д.
Понятие, типы
Швеллера признаны наиболее востребованными стройэлементами благодаря следующему:
– надежности;
– экономичности;
– простому монтажу.
Чаще всего швеллер представлен профилем в виде литеры «П» в сечении поперечном. Производят подобные изделия из стали или алюминия. ГОСТ предусматривает выпуск гнутых либо горячекатаных изделий. Первый может отличаться габаритами, формой. Горячекатаный прокат выделяется уклоном не менее чем в 10% для полок внутренних. Имеются различия у этих видов профиля и по уровню прочности (обычная и повышенная). Гнутый отличить от горячекатаного изделия достаточно просто, стоит лишь обратить внимание на углы конструкции. Явная округленность – отличительная черта аналога гнутого. Высокая степень прочности данной разновидности металлоконструкций обуславливает его активное применение в облегченных узлах.
О маркировке
Тип, размер швеллера отражены в маркировке. Расстояние меж внешними краями полок швеллера – цифра, измеряемая в сантиметрах (5, 10, 12, и т.д.). Буквы «У» либо «П» показывают, как располагаются грани, соответственно под углом либо параллельно. Имеются швеллеры, маркированные сразу двумя буквами, к основным прибавлены «С», «Л», «Э». Это указание на марки – специальную, легкую, экономичную.
Характеристики
Наиболее востребованными типоразмерами признаны 10П, 12П, 16П, 20П. Первый из них является равнополочным аналогом, производимым из стали с отличной свариваемостью горячим прокатом без добавочной термообработки. Вес швеллера 10П (1 погонного метра по ГОСТу) равняется 8,59 кг. При этом аналог 10П характеризуется типовой длиной (от 2 до 12 м).
Изделие с маркировкой 12П, производят подобно вышеописанному. Его вес несколько больше и исчисляется 10,4 кг, что на 20% выше 10П. Производят эту разновидность швеллера типовой длины, а применяют, как и вышеописанный аналог при необходимости умножить устойчивость, жесткость преимущественно в малых архитектурных формах. Однако 12П предпочтительнее, хотя бы потому, что позволяет экономить на металлоемкости.
При производстве 16П и 20П также используется методика проката горячего. Вес швеллера 16П равен 14,2 кг, а у 20П – 18,4 кг при такой же длине. Швеллер 16П применяют при монтаже временных конструкций, производстве перекрытий, а 20П уже в тяжело нагруженных аналогах, способных противостоять и статической, и динамической, и циклической нагрузкам.
Удельный вес швеллера, вес 1 метра швеллера в зависимости от размеров в таблице

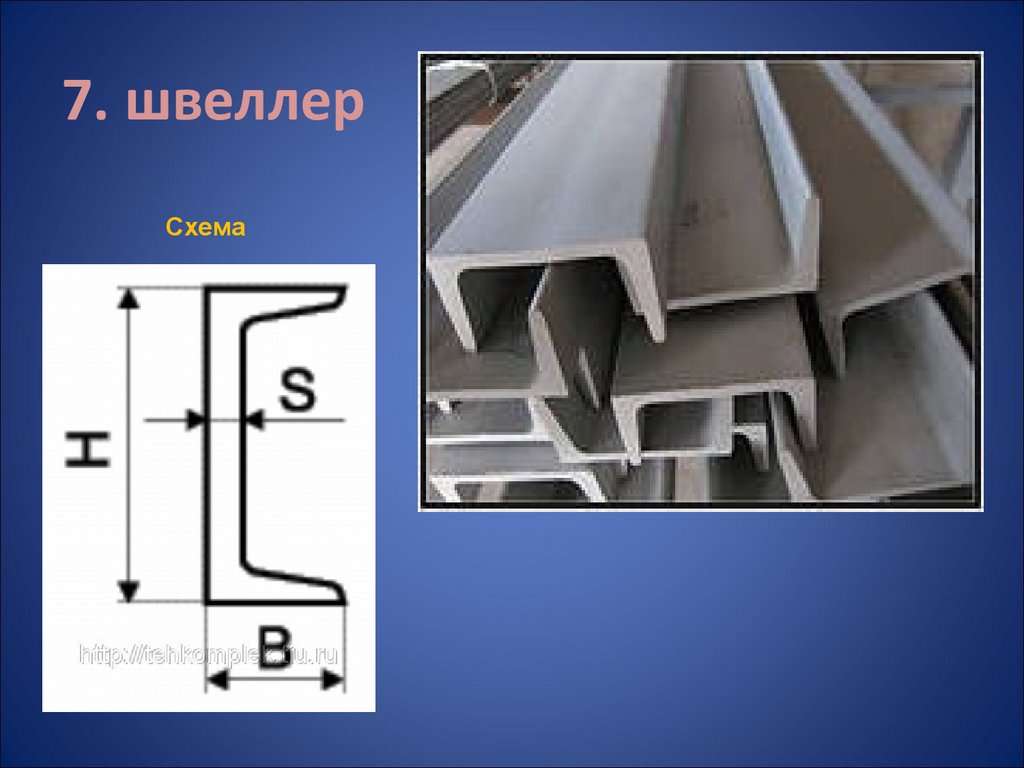

Швеллер – вид стального металлопроката, металлический профиль, имеющий поперечное П-образное сечение. Изготавливается из качественных и низколегированных сталей путем холодной или горячей прокатки.
В форме швеллера выделяют:
- полки – боковые грани, которые могут быть параллельными либо с уклоном внутренних сторон, а также в зависимости от типа швеллера – равными либо разной высоты;
- стенку (перемычку между полками), имеющую различную толщину зависимо от вида.
Высокие стандарты производства металлопроката поддерживаются сертификационными нормами, прописанными в ГОСТах. Подобных документов, определяющих параметры того или иного вида металлопроката и швеллера в том числе, много. Соблюдение качества металлопроката норм изготовления согласно ГОСТ является залогом продукции.
Существуют общие условные обозначения, прописанные в индексе изделия рядом с номером, обозначающим высоту профиля. Категории форм и размеров представлены так:
- У – полки профиля имеют уклон внутренние стенок,
- П – полки параллельны,
- Э – экономичный профиль с параллельными полками,
- Л – облегченный (легкий) швеллер с параллельными полками,
- С – специального назначения.
Прокатка может иметь различную точность. Согласно ГОСТам этот сопроводительный параметр также должен быть указан в изделии:
- Высокая точность прокатка – «А»,
- обычная (средняя точность) – «В»,
- повышенная точность – «Б».
Вес швеллера, его применение
Сфера применения швеллера довольно широкая, потому что вес 1 метра швеллера сравнительно невысокий, а также благодаря низкой металлоемкости и высокой прочности.Швеллер использует во многих сферах промышленности, в основном как конструктивные элементы зданий, архитектурных композиций, мостов, в строительстве вагонов, станков и автостроительстве.
Основное применение швеллер находит именно в строительстве как элемент для армирования ж \ б конструкций, или как самостоятельный стройматериал для возведения каркасных сооружений, текстже перекрытий, и пр.
Для проведения верных расчетов нагрузки при планировании конструкции и опор, необходимо точно знать, сколько весит швеллер.Надобности взвешивать целое изделие нет. Зная вес 1 м швеллера , очень просто рассчитать массу всего метража.
Швеллер, индекс | Размеры: ширина х высота (мм) | Толщина стенки (мм) | Толщина полки (мм) | Вес 1 метра погонного (кг) |
5 | 50х32 | 4,4 | 7,0 | 4,84 |
6,5 | 65х36 | 4,4 | 7,2 | 5,9 |
8 | 80х40 | 4,5 | 7,4 | 7,05 |
10 | 100х46 | 4,5 | 7,6 | 8,59 |
12 | 120х52 | 4,8 | 7,8 | 10,4 |
14 | 140х58 | 4,9 | 8,1 | 12, 3 |
160х64 | 5,0 | 8,4 | 14,2 | |
16а | 160х68 | 5,0 | 9,0 | 15,3 |
18 | 180х70 | 5,1 | 8,7 | 16,3 |
18а | 180х74 | 5,1 | 9,3 | 17,4 |
20 | 200х76 | 5 , 2 | 9,0 | 18, |
22 | 220х82 | 5,4 | 9,5 | 21 |
24 | 240х90 | 5,6 | 10,0 | 24 |
27 | 270х95 | 6,0 | 10,5 | 27,7 |
30 | 300х100 | 6,5 | 11,0 | 31,8 |
33 | 330х105 | 7,0 | 11,7 | 36,5 |
36 | 360х110 | 7,5 | 12,6 | 41,9 |
40 | 440х115 | 8,0 | 1,5 | 48,3 |
Швеллер применяется не только как конструкционный элемент. Часто им усиливают стены, кровлю, перекрытия. П-образный профиль прекрасно выдерживает разные виды нагрузок, как осевую, так и несущую.
Швеллер 20 – все характеристики и ГОСТы горячекатаного изделия + Видео
Швеллер 20 – одно из самых универсальных горячекатаных стальных изделий, используется практически во всех сферах деятельности человека. В отличие от многих других типов, это применяется не только для строительства объектов различного назначения, конструкции и изготовления конструкций и оборудования, а также в мостостроении, но и еще в автомобиле и вагоностроении.Соответственно, и производят его по нескольким ГОСТам сортамента, каждый из которых устанавливает свои требования к основным параметрам швеллера № 20 – размерам и предельным отклонениям от них.
1 Каковы особенности и типы горячекатаных швеллеров с профилем 20
Швеллер № 20 относится к горячекатаным изделиям из стали, у которых типоразмер обозначается номером профиля, а поперечное сечение имеет правильную П-образную форму. Они отличаются ото всех других швеллеров, причем от некоторых очень сильно, и их с ними спутать никак нельзя.Рассматриваемые и остальные швеллерные изделия имеют хоть какое-то представление о рассматриваемых и остальных швеллерных изделиях. Описание всех основных различий между ними приведено в 1-ой статье о стальном швеллере № 16. И, разумеется, ознакомившись с этим методом, можно получить представление об особенностях рассматриваемого профиля № 20. И тогда станет ясно, например, что гнутых. швеллеров 20 не выпускают.
Существует три типа швеллеров №20
Производители швеллеры типоразмера 20 трех основных типов и по типам ГОСТам.Эти стандарты устанавливают виды и сортамент (типоразмеров) выпускаемых по ним металлоизделий с размерами, формой и поперечным сечением, длиной, весом 1 метра, предельными отклонениями (допусками) от данных величин и иными соответствующими характеристиками, которые соответствуют этим параметрам них.
Три типа швеллеров № 20 и ГОСТы на них следующие:
- общего и специального предназначения – по стандарту 8240-97;
- специальных, используемых в автомобильной промышленности – по 19425-74;
- предназначенные для вагоностроения – по 5267. 1-90.
Кроме того, на эти швеллеры распространяются еще несколько ГОСТов – это стандарты технических условий. Они приведены в конце статьи.
2 Серии и виды изделий № 20 каждого ГОСТа
Уже из предшествовавшего описания продукции профиля № 20 можно сделать вывод, что больше всего ее видов должны печатать по ГОСТ 8240. Так оно и есть. По этому стандарту изготавливают 5 видов (серий) горячекатаных профилей, деление выполнено по форме и размерам разреза поперечного сечения изделий.Обозначения и названия серий следующие:
- У – швеллерный прокат с полками, грани которых с внутренней стороны изделия уклон;
- П – с полками, у которых параллельные грани;
- Э – экономичные швеллеры, у которых грани полок параллельны;
- Л – прокат легкой серии, у которого грани полок параллельны;
- С – специальные швеллеры, у которых есть грани полок с внутренней стороны изделия имеют уклон.
Кроме того, продукция серии “С” выпускается трех видов: в обычном исполнении и 2 типа – в утяжеленном. Последние профили отличаются от первого более широкими полками и обозначаются толстой маркировкой: буквами “а” и “б”. И в общей сложности получается, что по стандарту 8240 изделия профилем № 20 производят семи видов, то есть серий, обозначаемых соответственно: 20У, 20 П, 20Э, 20Л, 20С, 20Са и 20Сб.
Больше всего швеллеров №20 производится по ГОСТ 8240
.И также в зависимости от величины перекоса полки швеллеров этого стандарта их делят по точности изготовления на: продукции высокой категории точности, повышенной, обычной.Специальные швеллеры для автопромышленности стандарта 19425 производят только 1-го вида (серии): 20С. Но по точности прокатки изделия подразделяют на: A – высокой точности, B – обычной.
Швеллерный прокат для вагоностроения стандарта 5267.1 производят 3 серии: 20Б, 20Б-1 и 20Б-2. Эти виды отличаются между собой шириной полки и толщиной стенки.
3 Размеры, вес и прочие характеристики всех серий швеллеров
Приведены основные параметры швеллерного проката № 20 для соответствующих серий: размеры сечения и масса 1 м. Все технические характеристики, регламентируемые этими двумя стандартами стандарта (19425, 8240 и 5267.1), для каждого типа швеллера можно найти в каждом ГОСТах. А для изделий, производимых по ГОСТ 8240, со всеми данными данными можно ознакомиться в статье этого сайта “Швеллерная продукция стандарта 8240”.
Высота швеллеров (стенки) типа 20 составляет 200 мм независимо от ГОСТа
.Независимо от серии и ГОСТа сортамента все швеллеры № 20 производят с высотой профиля (стенки) 200 мм.Остальные размеры по сериям и соответствующие стандарты:
Серии швеллера № 20 | Номинальные размеры сечения в поперечном разрезе (кроме высоты), мм | ||||
Ширина полки | Толщина полки | Толщина стенки | Радиус закругления между стенкой и полками с внутренней стороны | Радиус закругления на кромке полки | |
не более | |||||
для изделий ГОСТ 8240 | .|||||
20У | 76 | 9 | 5,2 | 9,5 | 4 |
20 П | 76 | 9 | 5,2 | 9,5 | 5,5 |
20Э | 76 | 9 | 4,9 | 12 | 4 |
20Л | 45 | 6 | 3,8 | 9 | – |
20С | 73 | 11 | 7 | 11 | 5,5 |
20Са | 75 | 11 | 9 | 11 | 5,5 |
20Сб | 100 | 11 | 8 | 11 | 5,5 |
для изделий ГОСТ 19425 | .|||||
20С | 73 | 11 | 7 | 11 | 5,5 |
для изделий ГОСТ 5267.1 | |||||
20В | 73 | 11 | 7 | 11 | 5,5 |
20В-1 | 75 | 11 | 9 | 11 | 5,5 |
20В-2 | 100 | 11 | 8 | 11 | 5,5 |
Из таблицы видно, что размеры профилей 20С стандарта 8240 такие же, как у одноименных изделий (20С) ГОСТ 19425 и швеллеров 20В по ГОСТ 5267. 1. А размеры проката 20Са и 20Сб стандарта 8240 такие же, как у продукции серий 20В-1 и 20В-2 соответственно, производимых по ГОСТ 5267.1. Одинаковые у этих (схожих размерами) профилей и площади сечения, 1 м и других расчетных теоретических параметров.
Однако это все-таки разные изделия. Не стоит забывать о разном делении по точности или его отсутствию в зависимости от характеристик швеллера к тому или иному стандарту, что было в предыдущей главе.Кроме того, в каждом из этих ГОСТов свои требования к предельным отклонениям от установленных им номинальных размеров и формы разреза сечения, длин, а также ко многим другим параметрам.
Вес швеллера 20 (то есть 1 погонного метра) по сериям в кг:
- 20У и 20 П – 18,4;
- 20Э – 18,07;
- 20Л – 10,12;
- 20С и 20В – 22,63;
- 20Са и 20В-1 – 25,77;
- 20Сб и 20В-2 – 28,71.
У профилей 20У и 20 Стандарт 8240 одинаковые размеры, площадь сечения и масса.Однако за счет разной формы сечения (первая наклонная внутренняя грань полок) все остальные расчетные параметры данных швеллеров, представленные в этом ГОСТе, отличаются. А такие характеристики, как моменты сопротивления (W x и W y ) швеллера, влияние на его физико-механические свойства. Так что по этим характеристикам эти 2 профиля отличаются.
4 Технические требования – марки стали, качество и прочность
Если помимо представленных в вышеуказанных стандартах сортамента (19425, 8240 и 5267.1) необходимо выяснить какие-то другие свойства и параметры швеллерных профилей № 20, что необходимо обратиться уже к ГОСТам. Это нормативные документы, устанавливающие технические условия производства данного вида проката и ряда других металлопродукций. В этих ГОСТах приводятся марки стали, прочностные и другие характеристики, в том числе требования к качеству уже готовых изделий.
Все параметры швеллерных профилей можно найти в ГОСТах
Стандартов технических условий для швеллера № 20 устанавливает несколько, из которых устанавливает свои требования в зависимости от назначения профилей, а также условий и способов их использования. Все эти ГОСТы указаны в представленной ниже таблице. Значок “+” означает, что данный стандарт технических характеристик на швеллеры № 20 соответствующего ГОСТа сортамента.
Швеллеры № 20 стандарта | ГОСТы технических условий | .||||||
535-2005 | 19281-2014 | 27772-2015 | 6713-91 | Р 55374-2012 | 5521-93 | Р 52927-2015 | |
8240 | + | + | + | + | + | + | + |
19425 | + | + | + | ||||
5267.1 | + |
Вес швеллера – калькулятор, таблица
Для расчета массы швеллера используются справочные значения из ГОСТ 8240-97. Швеллеры стальные горячекатаные ».
Как рассчитать вес швеллера?
Самый простой способ – это обратится к ГОСТ 8240-97 и найти необходимый тип и размер в таблице. Каждый элемент сортамента имеет значение теоритической массы одного метра. Это значение необходимо умножить на длину изделия.
Также можно рассчитать массу швеллера без справочников, по формуле. Сначала необходимо найти площадь поперечного сечения швеллера.
S = 2 * b * t + (h – 2 * t) * s
h – высота швеллера, мм
b – ширина полки, мм
т – толщина полки, мм
с – толщина стенки, мм
ρ – плотность металла
Чтобы получить вес, площадь поперечного сечения нужно умножить на длину проката и плотность металла, из которого будет изготовлен прокат.
W = S × ρ × L
S – площадь поперечного сечения
ρ – плотность металла
L – длина
Расчет по приведенной формуле не учитывает радиусы закруглений углового швеллера.

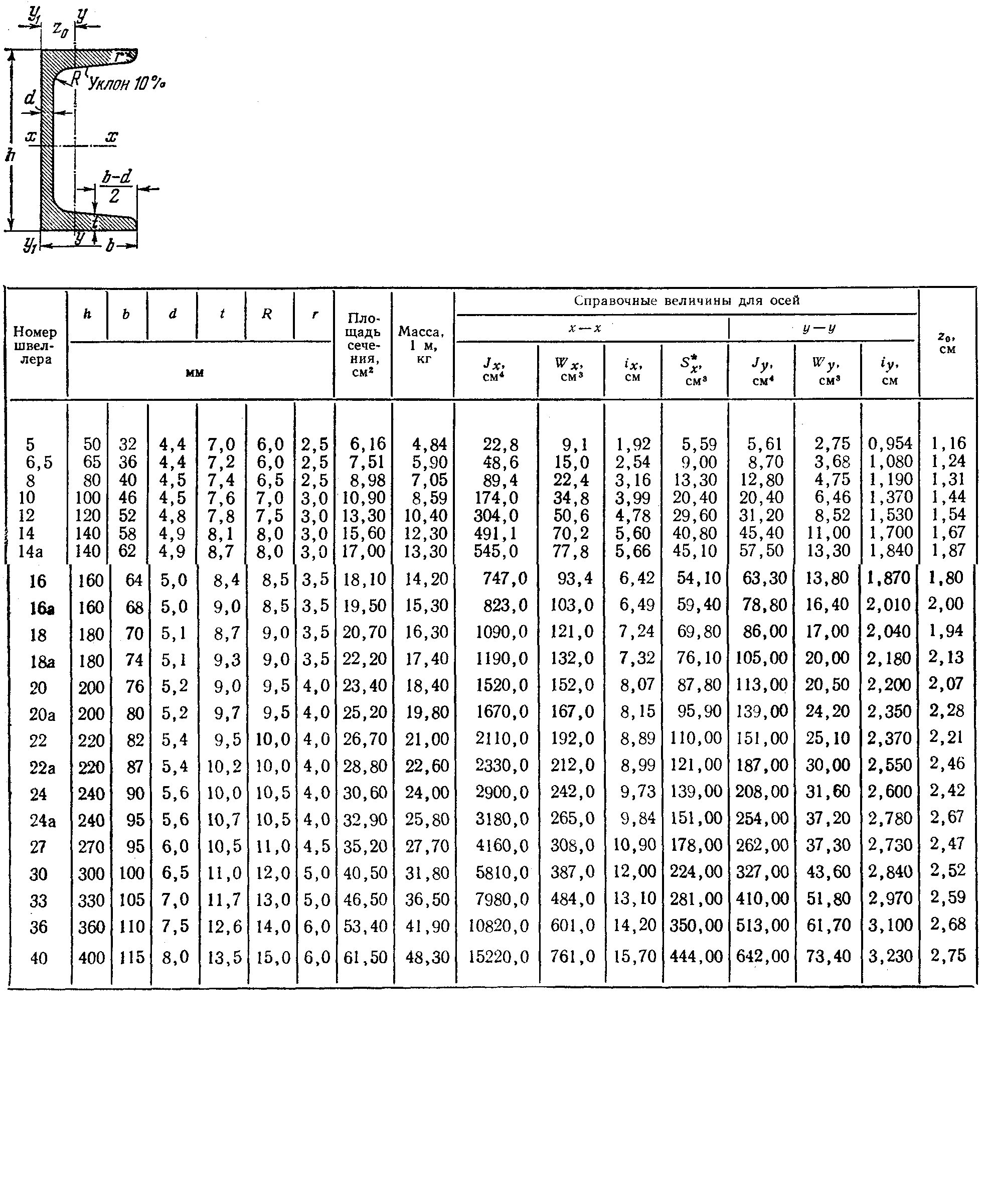

Таблица веса и размеров швеллеров
В таблицах используются следующие обозначения: h – высота швеллера, b – ширина полки, s – толщина стенки, t – толщина полки.

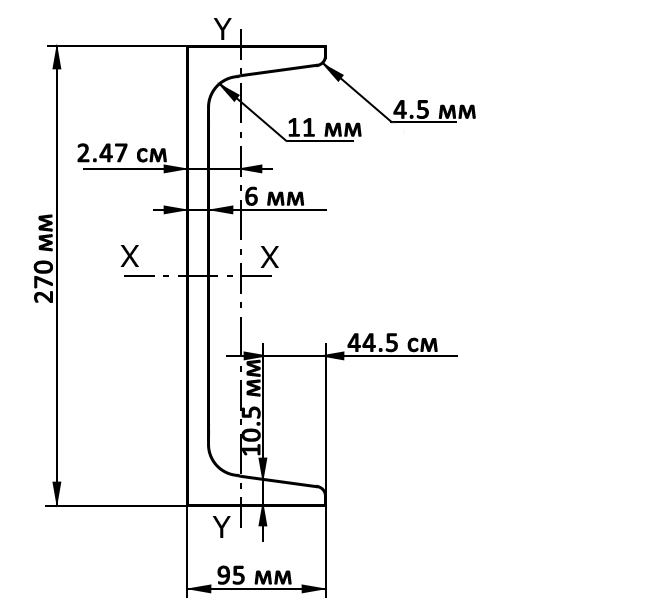

С уклоном внутренней граней полок (У)
Номер швеллера | ч | б | с | т | Вес метра, кг | Метров в тонне |
---|---|---|---|---|---|---|
5У | 50 | 32 | 4,4 | 7 | 4.84 | 206,61 |
6.5У | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,49 |
8У | 80 | 40 | 4,5 | 7. 4 | 7,05 | 141,84 |
10У | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,41 |
12У | 120 | 52 | 4.8 | 7,8 | 10,4 | 96,15 |
14У | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
16У | 160 | 64 | 5 | 8. 4 | 14,2 | 70,42 |
16аУ | 160 | 68 | 5 | 9 | 15,3 | 65,36 |
18У | 180 | 70 | 5.1 | 8,7 | 16,3 | 61,35 |
18аУ | 180 | 74 | 5,1 | 9,3 | 17,4 | 57,47 |
20У | 200 | 76 | 5. 2 | 9 | 18,4 | 54,35 |
22У | 220 | 82 | 5,4 | 9,5 | 21 | 47,62 |
24У | 240 | 90 | 5.6 | 10 | 24 | 41,67 |
27У | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
30У | 300 | 100 | 6. 5 | 11 | 31,8 | 31,45 |
33У | 330 | 105 | 7 | 11,7 | 36,5 | 27,4 |
36У | 360 | 110 | 7.5 | 12,6 | 41,9 | 23,87 |
40У | 400 | 115 | 8 | 13,5 | 48,3 | 20,7 |
С параллельными гранями полок (П)
Номер швеллера | ч | б | с | т | Вес метра, кг | Метров в тонне |
---|---|---|---|---|---|---|
5П | 50 | 32 | 4. 4 | 7 | 4,84 | 206,61 |
6.5П | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,49 |
8П | 80 | 40 | 4.5 | 7,4 | 7,05 | 141,84 |
10П | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,41 |
12П | 120 | 52 | 4. 8 | 7,8 | 10,4 | 96,15 |
14П | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
16П | 160 | 64 | 5 | 8.4 | 14,2 | 70,42 |
16аП | 160 | 68 | 5 | 9 | 15,3 | 65,36 |
18П | 180 | 70 | 5. 1 | 8,7 | 16,3 | 61,35 |
18аП | 180 | 74 | 5,1 | 9,3 | 17,4 | 57,47 |
20П | 200 | 76 | 5.2 | 9 | 18,4 | 54,35 |
22П | 220 | 82 | 5,4 | 9,5 | 21 | 47,62 |
24П | 240 | 90 | 5. 6 | 10 | 24 | 41,67 |
27П | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
30П | 300 | 100 | 6.5 | 11 | 31,8 | 31,45 |
33П | 330 | 105 | 7 | 11,7 | 36,5 | 27,4 |
36П | 360 | 110 | 7. 5 | 12,6 | 41,9 | 23,87 |
40П | 400 | 115 | 8 | 13,5 | 48,3 | 20,7 |

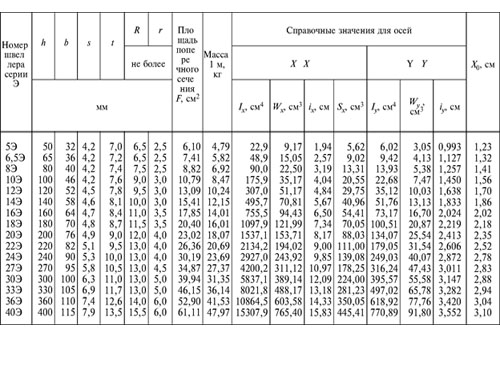

Экономичные с параллельными гранями полок (Э)
Номер швеллера | ч | б | с | т | Вес метра, кг | Метров в тонне |
---|---|---|---|---|---|---|
5Э | 50 | 32 | 4.2 | 7 | 4,79 | 208,77 |
6. 5Э | 65 | 36 | 4,2 | 7,2 | 5,82 | 171,82 |
8Э | 80 | 40 | 4.2 | 7,4 | 6,92 | 144,51 |
10Э | 100 | 46 | 4,2 | 7,6 | 8,47 | 118,06 |
12Э | 120 | 52 | 4.5 | 7,8 | 10,24 | 97,66 |
14Э | 140 | 58 | 4,6 | 8,1 | 12,15 | 82,3 |
16Э | 160 | 64 | 4.7 | 8,4 | 14.01 | 71,38 |
18Э | 180 | 70 | 4,8 | 8,7 | 16.01 | 62,46 |
20Э | 200 | 76 | 4.9 | 9 | 18.07 | 55,34 |
22Э | 220 | 82 | 5,1 | 9,5 | 20,69 | 48,33 |
24Э | 240 | 90 | 5.3 | 10 | 23,69 | 42,21 |
27Э | 270 | 95 | 5,8 | 10,5 | 27,37 | 36,54 |
30Э | 300 | 100 | 6.3 | 11 | 31,35 | 31,9 |
33Э | 330 | 105 | 6,9 | 11,7 | 36,14 | 27,67 |
36Э | 360 | 110 | 7.4 | 12,6 | 41,53 | 24.08 |
40Э | 400 | 115 | 7,9 | 13,5 | 47,97 | 20,85 |
Легкой серии с параллельными гранями полок (Л)
Номер швеллера | ч | б | с | т | Вес метра, кг | Метров в тонне |
---|---|---|---|---|---|---|
12Л | 120 | 30 | 3 | 4.8 | 5,02 | 199,2 |
14Л | 140 | 32 | 3,2 | 5,6 | 5,94 | 168,35 |
16Л | 160 | 35 | 3.4 | 5,3 | 7,1 | 140,85 |
18Л | 180 | 40 | 3,6 | 5,6 | 8,49 | 117,79 |
20Л | 200 | 45 | 3.8 | 6 | 10,12 | 98,81 |
22Л | 220 | 50 | 4 | 6,4 | 11,86 | 84,32 |
24Л | 240 | 55 | 4.2 | 6,8 | 13,66 | 73.21 |
27Л | 270 | 60 | 4,5 | 7,3 | 16,3 | 61,35 |
30Л | 300 | 65 | 4.8 | 7,8 | 19,07 | 52,44 |
Специальные (С)
Номер швеллера | ч | б | с | т | Вес метра, кг | Метров в тонне |
---|---|---|---|---|---|---|
8С | 80 | 45 | 5.5 | 9 | 9,26 | 107,99 |
14С | 140 | 58 | 6 | 9,5 | 14,53 | 68,82 |
14Са | 140 | 60 | 8 | 9.5 | 16,72 | 59,81 |
16С | 160 | 63 | 6,5 | 10 | 17,53 | 57,05 |
16Са | 160 | 65 | 8.5 | 10 | 19,74 | 50,66 |
18С | 180 | 68 | 7 | 10,5 | 20,2 | 49,5 |
18Са | 180 | 70 | 9 | 10.5 | 23 | 43,48 |
18Сб | 180 | 100 | 8 | 10,5 | 26,72 | 37,43 |
20С | 200 | 73 | 7 | 11 | 22.63 | 44,19 |
20Са | 200 | 75 | 9 | 11 | 25,77 | 38,8 |
20Сб | 200 | 100 | 8 | 11 | 28.71 | 34,83 |
24С | 240 | 85 | 9,5 | 14 | 34,9 | 28,65 |
26С | 260 | 65 | 10 | 16 | 34.61 | 28,89 |
26Са | 260 | 90 | 10 | 15 | 39,72 | 25,18 |
30С | 300 | 85 | 7,5 | 13.5 | 34,44 | 29,04 |
30Са | 300 | 87 | 9,5 | 13,5 | 39,15 | 25,54 |
30Сб | 300 | 89 | 11.5 | 13,5 | 43,86 | 22,8 |
Швеллер представляет собой конструктивный элемент, сделанный из металла, у которого поперечный разрез образует букву «П». Он имеет стенку с полочкой. В разрезе стенка представляет собой перемычку, а полки выступают стенками. Производство выполняется по стандартизированным размерам. Таким образом высота изделия определяется высотой стенок.Рассчитать вес швеллера можно на нашем калькуляторе. Ниже таблицы ГОСТ для подбора нужных значений.
Изделие производят из стального проката. При изготовлении используется метод горячей прокатки. Для этого применяются сортовые станки. Внутренние грани полочек сделаны с небольшим уклоном или выполнением друг другу. Отметим, что номер швеллера указывает высоту изделия.
Швеллеры используются везде, где требуется проведение строительных работ.Также они применяются в автомобильной отрасли. Однако там используются специальные типы швеллеров. Часто его могут использовать для армирования ж / б конструкций или как самостоятельный материал, позволяющий делать каркасы, перекрытия и пандусы.
Швеллер 20: каков вес погонного метра?
Швеллер №20, являющийся одним из стандартных размеров сортамента по ГОСТ 8240-97 – это один из самых востребованных видов швеллеров в строительстве . Не очень тяжелый (вес швеллера №20 – немного больше 18 кг на погонный метр), этот тип проката широко применяемого в строительстве перекрытий, колонн, инженерных сооружений, промышленности, автомобилестроении и вагоностроении.
Стандартами качества две формы для данного швеллера – это форма с уклоном полок, Y-образный, и П-образный швеллер. Несмотря на явное отличие этих изделий, вес у них практически одинаков (более подробно в таблице ниже), поэтому выбор между ними содержит требования проектных работ. Также существуют еще три серии данного швеллера, это:
- тип Э (экономичный),
- тип Л (легкий, меньшая расчетная нагрузка),
- тип С (специальный).
Нужно помнить типа, что швеллер Э и Л конструктивно выполнен с параллельными гранями гранями.
Если вы хотите использовать данный тип швеллера, то в ГОСТ 8240-97, либо в устаревшем ГОСТ 8240-89 есть полная информация по его характеристикам.
Швеллер с уклоном внутренней граней полок (У)
Форма У-образного швеллера, несмотря на название, не представляет собой сечение букву У. Также его швеллером с уклоном внутренним граней полок, что ближе к сути.Форма его очень похожа на П-образный швеллер, но главное отличие в различных углах наклона внутренних граней полок, регулируемых ГОСТом.
Причем, уклон может находиться только в заданном диапазоне – это 4-10 градусов. А номер 20 означает расстояние между наружными полоками, равняется 200 мм, по сути, это ширина изделия, длина которой составляет в широких пределах, т.к. Каждый производитель изготавливает швеллеры длиной 4 метра, либо кратно этой длины, по заказу клиента.
Марка | Вес, кг |
---|---|
20 (У) | 18,40 |
Швеллер с параллельными гранями полок (П)
Швеллер 20П также относится к горячекатаным швеллерам с параллельными гранями полок. В отличие от У-серии, толщина полого материала отличается от толщины стенки . Это утяжеляет изделие, ведь полки становятся намного массивнее.Но, тем не менее, такой тип проката находит свое применение, а характеристики по нагрузкам и сопротивлению немного выше.
Марка | Вес, кг |
---|---|
20 (П) | 18,40 |
Швеллер с параллельными гранями полок (Э)
Как видно из названия, серия швеллеров была добавлена в ГОСТ для проектов, где требуется большая экономия средств, но, при этой нагрузке на перекрытия и несущие элементы остаются серьезными.Иначе целесообразнее было бы взять швеллер с меньшим номером и стоимостью.
Марка | Вес, кг |
---|---|
20 (Э) | 18,07 |
Как видно из сравнения данных швеллеров 20П и 20Э, они очень похожи, но у экономичной серии вес каждого метра меньше на 0,3 кг и есть некоторые отличия по толщине стенки и радиус закругления углов между стенкой и полками.
к оглавлению ↑Швеллер с параллельными гранями полок (Л)
Данный вид намного легче и не так массивен , как 20П или даже 20Э.По сравнению с П-образным швеллером, его стенка почти в полтора раза тоньше, а вес почти в два раза ниже, всего лишь 10,12 кг, отчего эта серия и называется легкой.
Марка | Вес, кг |
---|---|
20 (Л) | 10,12 |
Швеллер специальный (С)
И, наконец, нам осталось рассмотреть специальный тип швеллера, отличается который от других по всем параметрам – другая форма, толщина стенки, полок, радиус скругления и вес.К слову, вес 20С самый большой из всех – он составляет 22,6 кг. Этот швеллер тяжелее, чем два 20Л вместе взятые.
Такие специфические характеристики швеллера 20С объясняются тем, что данный прокат применяется в таких отраслях машиностроения, как , где от изделий требуется повышенная прочность и сопротивляемость нагрузкам, в частности, в автомобилестроении.
Марка | Вес, кг |
---|---|
20 (С) | 22,6 |
Швеллер для вагоностроения (20В)
Вы не найдете этот тип швеллера в ГОСТ 8240-97, но он есть в других стандартах, например, в ГОСТ 5267-90.Такой швеллер выпускается для вагоностроения в трех самых:
Отличия между ними есть, например, швеллер 20В-1 лучше по характеристикам и массивнее, чем простой 20В, а 20В-2 еще более прочен и выдерживает большие нагрузки. Все швеллеры вагоностроительной серии тяжелее по массе, чем другие №20, включая и 20С.
Оно и понятно, в вагоностроении на первом месте выходит параметр сопротивления статическим и динамическим нагрузкам, противодействие скручиванию и деформированию с большим запасом прочности для эксплуатации в сложных условиях.В малоэтажном строительстве или автомобилестроении задачи другие, соответственно, нужны с другими металлами.
Марка | Вес, кг |
---|---|
20 (В) | 22,63 |
20 (В-1) | 25,77 |
20 (В-2) | 28,71 |
Маркировка швеллера
Для различий сорта швеллеров была использована простая и лаконичная система маркировки швеллеров.В процессе производства проката маркировка штампуется прямо на готовые изделия, давайте рассмотрим детально такую надпись и принцип ее составления:
- номер,
- тип,
- точность изготовления.
Первым вызовом идет номер, равный расстоянию между внешними гранями полок. Например, если расстояние между гранями равняется 200 мм, то номер швеллера – 20, если 160 мм, то 16 и т.д.
Вторая запись в названии – это его тип или назначение.Все типы швеллеров разделены на несколько категорий и обозначаются буквенным кодом. Мы рассмотрели их выше – это П, У, Э, Л, С, В. В зависимости от типа различается и профиль швеллера, и другие его характеристики.
Третья запись – это класс точности данной партии проката отрицательной, их три:
- А – высокий,
- Б – повышенный,
- В – обычный, то, что ОТК не отнес к первым двум классам.
Параметры точности берутся из изменений швеллеров и сравнение с эталонами – характеристики длины, высоты стенки, полок, массы изделия.
Швеллер 100 вес 1 метра
Стоимость продукции по ГОСТ 8278-83 смотрите здесь – швеллер гнутый гост 8278 83.
Так же для покупки швеллеров в APEX metal. Вы можете ознакомиться со следующей информацией из стандартов ГОСТ:
.На основе анализа значений и моментов сопротивления можно сделать вывод, что максимальной изгибной прочностью обладают швеллера серий П, У. Компромиссом является гнутый швеллер, погонный вес которого несколько ниже, чем у горячекатаного, но он так же уступает и по показателям работы на изгиб.Поэтому для ответственных высоконагруженных металлоконструкций следует использовать горячекатаный швеллер, а там где необходимо минимизировать ее вес – гнутый.
В APEX metal вы всегда найдете широкий выбор горячекатаных и гнутых равнополочных швеллеров из сталей 09Г2С и Ст3 по низким ценам, а обратившись в Департамент продаж по тел. +7 (495) 232-05-99, сможете получить всю информацию о закупаемой продукции.
Сколько весит метр швеллера
Сколько весит метр швеллера.Подробная инструкция.
Швеллер является популярным металлопрокатом в строительстве, его широко применяют при постройке, как маленьких, так и больших зданий, домов, сооружений.
На рынке можно встретить различное видов швеллера, которое представлено в установленном размере. Прокатная продукция осуществляется путем взвешивания, поэтому следует заранее рассчитать, какое количество вам понадобится в постройке будущего проекта.
Вес швеллера вы сможете узнать с помощью таблиц, которые составлены по соответствующим Гостам.По номеру в таблице вы найдете его вес и узнаете количество метров в тонне. Такое местонахождение швеллера относится и к другим видам металлопроката. Как известно, швеллер бывает типов и размеров и он выпускается из нержавеющей стали. Швеллер измеряется в сантиметрах, по номеру указывается ширина полки.
Производитель или торгующая организация обязана предоставить сертификат и техническую документацию о весе швеллера, многое будет зависеть, откуда привозится материал и где его заказывают.Благодаря тому, что швеллер прочен и достаточно качественен его применяет во многих отраслях, в особенностях хозяйственной. Его оценили по достоинству и строители, так как швеллер там очень широко используется.
Большое преимущество в развитии этой продукции получило каркасное строительство. Например, в промышленной отрасли используются все виды швеллера, а также выпускать стали виды в машиностроении или автомобильной промышленности. Про швеллер можно еще много говорить, но в данном разделе мы уделим больше внимание его весу и качеству.В следующем разделе рассмотрим более подробно, как правильно его выбрать и как правильно пользоваться таблицами.
Таблица размеров швеллера, условные обозначения
Из таблицы по ГОСТУ 8240-89 можно узнать номер швеллера, высоту, расстояние, диаметр, а также точно площадь поперечного сечения и массу, равную одному метру за килограмм.
В таблицах приведен швеллер с уклоном внутренних граней полок (обозначается У), а также швеллер с параллельными гранями полок (обозначается П).Тип швеллера и его размер может обозначаться в маркировке, между гранями изделиях расстояние, так называемая цифра. Буква П указывается насколько параллельны полки друг к другу.
означает, что используются условные обозначения, например, означает легкая, обозначает экономичная, С означает специальная. Теперь вам будет легче во всем разобраться по таблице, рассмотрим типовые размеры швеллера это может быть 10 П, 12 П, 16 П, 20 П, а также 40 П.Швеллер 10 П и 12 Поставляют путем горячего проката, какой-либо дополнительной термообработки.
Согласно ГОСТУ вес одного швеллера 10 составляет 8,5 килограмм, а 12 составляет уже 10,4 килограмма.
Такой тип швеллера можетрываться на монтажных работ, а также для перекрытия, используется в различных сферах промышленности. Вес швеллера 16 П составляет 14,2 кг, вес швеллера 20 П составляет 18,4 килограмма, который способен выдерживать очень большие нагрузки не только статические, но и динамические.Швеллер 40 П самый большой и составляет 54,6 килограмма, используется в основном в многоэтажных домах, при возведении мостов и высотных зданий.
Разновидности швеллера, их применение в строительстве
Разновидности швеллера бывает следующих видов: стальной горячекатаный, он обладает высокой стойкостью, изготовлен из низколегированной стали, устойчивой к очень низкой температуре, получается путем достижения углерода и марганца.
Швеллер бывает стальной холоднокатаный, специальный, используемый в автомобилестроении, стальной гнутый равнополочный и неравнополочный швеллер.Каждый из этих швеллеров имеет свои преимущества и недостатки. Выбирайте только тот вид швеллера и вес типового размера, который будет идеально подходит для выполнения ваших строительных работ.
Швеллер ГОСТ – металлические балки (горячекатанные профили), напоминающие букву «П».
Полки швеллера находятся по одной стороне от стенки (в отличие от зетовых профилей, в которых полки лежат по разные стороны от стенки). Они могут быть разной длины, размера, вида, наклона.Поэтому прежде чем купить швеллер, нужно точно знать все параметры, которые необходимы.
Швеллер горячекатанный ГОСТ 8240-89 широко распространен при изготовлении зданий из металлоконструкций.
Сортамент швеллеров стальных – сортамент фасонного проката, которым представляет собой сплошной металлический профиль П-образного сечения. Профиль номер П5-П24 изготавливается с размерами по ГОСТ 8240-89 (см. Таблицу соответствия размера и веса швеллера) из стали различных марок.Горячекатаный прокат используется для придания жесткости и устойчивости. Швеллеры хорошо работают на изгиб и воспринимают продольные нагрузки, за счет чего увеличивают прочность, уменьшают массу в общем весе. Швеллеры различных размеров для изготовления каркасов металлических конструкций, балок, колонн, лестниц.
Какой вес у швеллера?
Изучите представленную ниже таблицу соответствия «Швеллер.Размер-масса ». В данной таблице представлены размеры швеллера, веса согласно П серии ДСТУ 3436-96 (ГОСТ 8240-97).
Значения веса 1м швеллера и количество в тонне в таблице справочно, т.к. расчеты произведены при номинальных размерах ширины, длины и толщины полок. На практике же идеальных размеров не бывает. В соответствии с ГОСТ допускаются отклонения по каждой величине, которые в сумме могут дать до 5% увеличения фактического веса швеллера. Прокат с весом меньше расчетного встречается редко.
Размер и тип швеллера можно узнать по его маркировке, цифра в обозначении – это расстояние между внешними краями граней изделия (размер h), измеряется в сантиметрах, буква П указывает на то, что полки без уклона и параллельны друг другу, если грани расположены под углом, то в обозначении буква У. Также бывают швеллеры, в маркировке может встречаться еще одна буква, которая показывает, что данное изделие позиционируется как легкая (тип Л), экономичная (тип Э) или специальная (С) модель.
Таблица массы швеллера П – Сколько весит 1м погонный
Размеры швеллера в миллиметрах
Вес метра швеллера в кг
Количество метров в тонне
Таблица размеров и масса швеллеров У по ДСТУ 3436–96 (ГОСТ 8240–97)
Размеры, мм | Масса 1 м, кг | Количество метров в тонне, м | ||||||
ч | б | S | т | R | r | |||
не более | ||||||||
5У | 50 | 32 | 4,4 | 7 | 6 | 2,5 | 4 842 | 206,5 |
6,5У | 65 | 36 | 4,4 | 7,2 | 6 | 2,5 | 5 899 | 169,5 |
8У | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 7 049 | 141,9 |
10У | 100 | 46 | 4,5 | 7,6 | 7 | 3 | 8 594 | 116,4 |
12У | 120 | 52 | 4,8 | 7,8 | 7,5 | 3 | 10,43 | 95,87 |
14У | 140 | 58 | 4,9 | 8,1 | 8 | 3 | 12,29 | 81,38 |
16У | 160 | 64 | 5 | 8,4 | 8,5 | 3,5 | 14,23 | 70,30 |
15аУ | 160 | 68 | 5 | 9 | 8,5 | 3,5 | 15,35 | 65,16 |
18У | 180 | 70 | 5,1 | 8,7 | 9 | 3,5 | 16,26 | 61,50 |
18аУ | 180 | 74 | 5,1 | 9,3 | 9 | 3,5 | 17,45 | 57,29 |
20У | 200 | 76 | 5,2 | 9 | 9,5 | 4 | 18,37 | 54,43 |
22У | 220 | 82 | 5,4 | 9,5 | 10 | 4 | 20,98 | 47,66 |
24У | 240 | 90 | 5,6 | 10 | 10,5 | 4 | 24,06 | 41,56 |
27У | 270 | 95 | 6 | 10,5 | 11 | 4,5 | 27,66 | 36,15 |
30У | 300 | 100 | 6,5 | 11 | 12 | 5 | 31,78 | 31,47 |
33У | 330 | 105 | 7 | 11,7 | 13 | 5 | 36,53 | 27,37 |
36У | 360 | 110 | 7,5 | 12,6 | 14 | 6 | 41,91 | 23,86 |
40У | 400 | 115 | 8 | 13,5 | 15 | 6 | 48,32 | 20,70 |
Таблицы сортамента позволяют сколько кг в метре швеллера.Предельные отклонения по массе не должны быть + 4,5% для партии и + 6% для отдельной пачки.
Отклонение от массы швеллера – это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц.
Расчет веса швеллера можно автоматизировать, используя «Калькулятор» в разделе «Сортамент металлопроката». Калькулятор швеллера позволяет рассчитать вес или длину проката в зависимости от выбранных параметров. Расчет массы швеллера выполняется по размерам высоты и ширины полок, а также общей длине заготовок.И наоборот, металлокалькулятор швеллера длины (погонные метры) по массе, значение получено взвешиванием металла на весах.
Выбирая швеллер, размеры и характеристики которого соответствуют ГОСТ 8240-97 (устаревший ГОСТ 8240-89), вы получаете ряд преимуществ. При использовании в конструкциях из металла этого профиля повышаются значения изгиба и осевых нагрузок во время эксплуатации. При этом значительно уменьшаются затраты на усиление металлоконструкций, благодаря снижению веса металла на единицу ее площади.Все прочностные характеристики конструкций сохраняются или даже повышаются. Такие швеллеры придают устойчивость и жесткость.
Швеллер используется в строительстве и в различных областях промышленности, он всегда должен быть хорошего качества, если быть точнее прочным и стойким к коррозии. Настоящее изделие из металла нашло свое применение в изготовлении межэтажных перекрытий, в усилении мостов, а также в металлоконструкциях, которые работают в динамическом режиме, при различных циклических нагрузках.
Одними из основных характеристик данного вида фасонного проката будут длина изделия.
Швеллеры изготовляют длиной от 2 до 12 м:
– мерной длины с немерной в количестве не более 5% массы партии;
– кратной мерной длины;
– кратной мерной длины с немерной в количестве не более 5% массы партии;
– длина в пределах немерной.
Швеллер горячекатаный упаковывают в пакеты (пачки) по 4,5 – 8 тонн. Каждая пачка перетягивается стальной лентой минимум в двух местах.С двух противоположных сторон пакета крепятся бирки, на которые производят специальную информацию – ГОСТ, марку стали, номер партии и номер плавки, вес пакета (иногда количество штук).
Транспортируют пакеты, устанавливая пачки одну на другую и прокладывая между ними деревянные бруски, предотвращают повреждения поверхности швеллера при скольжении во время перевозки и обеспечивающие просвет между пачками для завода стальных канатов при погрузочно – разгрузочных работах.
Цены на стальной швеллер и балку
Длина швеллера при производстве согласно стандартам
Размер швеллера, комплект поставки изготовителя, регламентируется государственным стандартом. Сортамент специального назначения в соответствии с ГОСТ 8240-97. Согласно данному нормативному документу швеллер изготавливается длиной от 2 до 12 метров. По требованию заказчика возможно изготовление П-образного профиля, размер которого превышает 12 метров.Он может производиться мерной и кратной мерной длины, а также немерной.
Важное замечание! В соответствии с ГОСТ одна партия мерной или кратной ей длины может содержать до 5% от общей массы швеллера немерной длины.
Гнутый равнополочный швеллер, его размеры и предельные отклонения регулируются межгосударственным стандартом ГОСТ 8278-83. В соответствии с требованиями данного документа, длина швеллера должна иметь значение 3 – 11,8 метров. По отдельному требованию заказчика данный профиль может изготавливаться размером 12 метров.Швеллер может быть мерной, кратной мерной длины.
Кроме того, предлагает в одной партии наличие немерных отрезков, масса которых не должна превышать 7% от общей массы.
Таблицы веса 1 погонного метра швеллера
Независимо от метода производства швеллера, вес погонного метра для профиля любого типоразмера содержится в соответствующем ГОСТ. Стандарты ГОСТ 8240-97 и 8278-83 содержат все необходимые характеристики швеллеров, которые могут быть использованы при прочностных расчетах балки швеллера, а также для определения веса и стоимости.
В соответствии с ГОСТ 8240-97 вес 1 погонного метра швеллера серии У и П совпадает:
Размер швеллера | Вес 1 метра, кг |
---|---|
50х40х3 | 2,75 |
60х32х2,5 | 2,21 |
60х32х3 | 2,61 |
80х32х4 | 3,95 |
80х50х4 | 5,08 |
80х60х4 | 5,7 |
100х50х3 | 4,4 |
100х50х4 | 5,7 |
100х50х5 | 6,97 |
120х50х3 | 4,87 |
120х60х4 | 6,96 |
120х60х5 | 8,54 |
140х60х5 | 9,32 |
140х60х6 | 10,99 |
160х50х4 | 7,6 |
160х60х4 | 8,22 |
160х60х5 | 10,18 |
160х80х4 | 9,47 |
160х80х5 | 11,68 |
180х70х6 | 13,82 |
180х80х5 | 12,46 |
200х80х4 | 10,75 |
200х80х6 | 15,7 |
200х100х6 | 17,59 |
250х125х6 | 22,3 |
Стоимость продукции по ГОСТ 8278-83 смотрите здесь – швеллер гнутый гост 8278 83.
Так же для покупки швеллеров в APEX metal. Вы можете ознакомиться со следующей информацией из стандартов ГОСТ:
.На основе анализа значений и моментов сопротивления можно сделать вывод, что максимальной изгибной прочностью обладают швеллера серий П, У. Компромиссом является гнутый швеллер, погонный вес которого несколько ниже, чем у горячекатаного, но он так же уступает и по показателям работы на изгиб. Поэтому для ответственных высоконагруженных металлоконструкций следует использовать горячекатаный швеллер, а там где необходимо минимизировать ее вес – гнутый.
В APEX metal вы всегда найдете широкий выбор горячекатаных и гнутых равнополочных швеллеров из сталей 09Г2С и Ст3 по низким ценам, а обратившись в Департамент продаж по тел. +7 (495) 232-05-99, сможете получить всю информацию о закупаемой продукции.
“>
Теоретический вес швеллера
В зависимости от метода производства швеллера используются формулы расчета веса погонного метра. Для того, чтобы рассчитать удельный вес горячекатаного швеллера, необходимо знать радиусы внутреннего закругления и закругления полок.Также при производстве горячекатаных швеллеров, отличие от гнутых по ГОСТ 8278–83 и 8281–80, зачастую толщина полок отличается от толщины стенки швеллера, что также повлияет на формулу расчета веса.
В калькуляторе веса швеллера вы сможете осуществить поиск по наименованию и размерам на основе справочников различных стандартов, если швеллер размера не будет найден, его вес будет рассчитан по приблизительной формуле.
Таблицы теоретической массы метра швеллера и его размеров
ГОСТ 8240-97 – Швеллеры стальные горячекатаные
.Теоретическая масса 1 погонного метра швеллера по ГОСТ 8240-97
Наименование | Размеры швеллера, мм | Вес метра, кг | Метров в тонне | ||||
---|---|---|---|---|---|---|---|
ч | a | б | с | т | |||
Швеллер 5Э | 50 | 32 | 32 | 4,2 | 7 | 4.790 | 208,77 |
Швеллер 5У | 50 | 32 | 32 | 4,4 | 7 | 4,840 | 206,61 |
Швеллер 5П | 50 | 32 | 32 | 4,4 | 7 | 4,840 | 206,61 |
Швеллер 6.5Э | 65 | 36 | 36 | 4,2 | 7,2 | 5.820 | 171,82 |
Швеллер 6.5У | 65 | 36 | 36 | 4,4 | 7,2 | 5.900 | 169,49 |
Швеллер 6.5П | 65 | 36 | 36 | 4,4 | 7,2 | 5.900 | 169,49 |
Швеллер 8Э | 80 | 40 | 40 | 4,2 | 7,4 | 6.920 | 144,51 |
Швеллер 8У | 80 | 40 | 40 | 4,5 | 7,4 | 7.050 | 141,84 |
Швеллер 8П | 80 | 40 | 40 | 4,5 | 7,4 | 7.050 | 141,84 |
Швеллер 8С | 80 | 45 | 45 | 5,5 | 9 | 9.260 | 107,99 |
Швеллер 10Э | 100 | 46 | 46 | 4,2 | 7,6 | 8,470 | 118,06 |
Швеллер 10У | 100 | 46 | 46 | 4,5 | 7,6 | 8,590 | 116,41 |
Швеллер 10П | 100 | 46 | 46 | 4,5 | 7,6 | 8.590 | 116,41 |
Швеллер 12Л | 120 | 30 | 30 | 3 | 4,8 | 5,020 | 199,2 |
Швеллер 12Э | 120 | 52 | 52 | 4,5 | 7,8 | 10,240 | 97,66 |
Швеллер 12У | 120 | 52 | 52 | 4,8 | 7,8 | 10.400 | 96,15 |
Швеллер 12П | 120 | 52 | 52 | 4,8 | 7,8 | 10.400 | 96,15 |
Швеллер 14Л | 140 | 32 | 32 | 3,2 | 5,6 | 5,940 | 168,35 |
Швеллер 14Э | 140 | 58 | 58 | 4,6 | 8,1 | 12.150 | 82,3 |
Швеллер 14У | 140 | 58 | 58 | 4,9 | 8,1 | 12,300 | 81,3 |
Швеллер 14П | 140 | 58 | 58 | 4,9 | 8,1 | 12,300 | 81,3 |
Швеллер 14С | 140 | 58 | 58 | 6 | 9,5 | 14.530 | 68,82 |
Швеллер 14Са | 140 | 60 | 60 | 8 | 9,5 | 16,720 | 59,81 |
Швеллер 16Л | 160 | 35 | 35 | 3,4 | 5,3 | 7,100 | 140,85 |
Швеллер 16С | 160 | 63 | 63 | 6,5 | 10 | 17.530 | 57,05 |
Швеллер 16Э | 160 | 64 | 64 | 4,7 | 8,4 | 14.010 | 71,38 |
Швеллер 16У | 160 | 64 | 64 | 5 | 8,4 | 14.200 | 70,42 |
Швеллер 16П | 160 | 64 | 64 | 5 | 8,4 | 14.200 | 70,42 |
Швеллер 16Са | 160 | 65 | 65 | 8,5 | 10 | 19.740 | 50,66 |
Швеллер 16аУ | 160 | 68 | 68 | 5 | 9 | 15,300 | 65,36 |
Швеллер 16аП | 160 | 68 | 68 | 5 | 9 | 15.300 | 65,36 |
Швеллер 18Л | 180 | 40 | 40 | 3,6 | 5,6 | 8,490 | 117,79 |
Швеллер 18С | 180 | 68 | 68 | 7 | 10,5 | 20.200 | 49,5 |
Швеллер 18Э | 180 | 70 | 70 | 4,8 | 8,7 | 16.010 | 62,46 |
Швеллер 18У | 180 | 70 | 70 | 5,1 | 8,7 | 16,300 | 61,35 |
Швеллер 18П | 180 | 70 | 70 | 5,1 | 8,7 | 16,300 | 61,35 |
Швеллер 18Са | 180 | 70 | 70 | 9 | 10,5 | 23.000 | 43,48 |
Швеллер 18аУ | 180 | 74 | 74 | 5,1 | 9,3 | 17.400 | 57,47 |
Швеллер 18аП | 180 | 74 | 74 | 5,1 | 9,3 | 17.400 | 57,47 |
Швеллер 18Сб | 180 | 100 | 100 | 8 | 10,5 | 26.720 | 37,43 |
Швеллер 20Л | 200 | 45 | 45 | 3,8 | 6 | 10,120 | 98,81 |
Швеллер 20С | 200 | 73 | 73 | 7 | 11 | 22,630 | 44,19 |
Швеллер 20Са | 200 | 75 | 75 | 9 | 11 | 25.770 | 38,8 |
Швеллер 20Э | 200 | 76 | 76 | 4,9 | 9 | 18.070 | 55,34 |
Швеллер 20У | 200 | 76 | 76 | 5,2 | 9 | 18.400 | 54,35 |
Швеллер 20П | 200 | 76 | 76 | 5,2 | 9 | 18.400 | 54,35 |
Швеллер 20Сб | 200 | 100 | 100 | 8 | 11 | 28,710 | 34,83 |
Швеллер 22Л | 220 | 50 | 50 | 4 | 6,4 | 11,860 | 84,32 |
Швеллер 22Э | 220 | 82 | 82 | 5,1 | 9,5 | 20.690 | 48,33 |
Швеллер 22У | 220 | 82 | 82 | 5,4 | 9,5 | 21.000 | 47,62 |
Швеллер 22П | 220 | 82 | 82 | 5,4 | 9,5 | 21.000 | 47,62 |
Швеллер 24Л | 240 | 55 | 55 | 4,2 | 6,8 | 13.660 | 73,21 |
Швеллер 24С | 240 | 85 | 85 | 9,5 | 14 | 34.900 | 28,65 |
Швеллер 24Э | 240 | 90 | 90 | 5,3 | 10 | 23,690 | 42,21 |
Швеллер 24У | 240 | 90 | 90 | 5,6 | 10 | 24.000 | 41,67 |
Швеллер 24П | 240 | 90 | 90 | 5,6 | 10 | 24,000 | 41,67 |
Швеллер 26С | 260 | 65 | 65 | 10 | 16 | 34,610 | 28,89 |
Швеллер 26Са | 260 | 90 | 90 | 10 | 15 | 39.720 | 25,18 |
Швеллер 27Л | 270 | 60 | 60 | 4,5 | 7,3 | 16,300 | 61,35 |
Швеллер 27Э | 270 | 95 | 95 | 5,8 | 10,5 | 27,370 | 36,54 |
Швеллер 27У | 270 | 95 | 95 | 6 | 10,5 | 27.700 | 36,1 |
Швеллер 27П | 270 | 95 | 95 | 6 | 10,5 | 27,700 | 36,1 |
Швеллер 30Л | 300 | 65 | 65 | 4,8 | 7,8 | 19.070 | 52,44 |
Швеллер 30С | 300 | 85 | 85 | 7,5 | 13,5 | 34.440 | 29,04 |
Швеллер 30Са | 300 | 87 | 87 | 9,5 | 13,5 | 39.150 | 25,54 |
Швеллер 30Сб | 300 | 89 | 89 | 11,5 | 13,5 | 43,860 | 22,8 |
Швеллер 30Э | 300 | 100 | 100 | 6,3 | 11 | 31.350 | 31,9 |
Швеллер 30У | 300 | 100 | 100 | 6,5 | 11 | 31.800 | 31,45 |
Швеллер 30П | 300 | 100 | 100 | 6,5 | 11 | 31.800 | 31,45 |
Швеллер 33Э | 330 | 105 | 105 | 6,9 | 11,7 | 36.140 | 27,67 |
Швеллер 33У | 330 | 105 | 105 | 7 | 11,7 | 36,500 | 27,4 |
Швеллер 33П | 330 | 105 | 105 | 7 | 11,7 | 36,500 | 27,4 |
Швеллер 36Э | 360 | 110 | 110 | 7,4 | 12,6 | 41.530 | 24,08 |
Швеллер 36У | 360 | 110 | 110 | 7,5 | 12,6 | 41.900 | 23,87 |
Швеллер 36П | 360 | 110 | 110 | 7,5 | 12,6 | 41.900 | 23,87 |
Швеллер 40Э | 400 | 115 | 115 | 7,9 | 13,5 | 47.970 | 20,85 |
Швеллер 40У | 400 | 115 | 115 | 8 | 13,5 | 48,300 | 20,7 |
Швеллер 40П | 400 | 115 | 115 | 8 | 13,5 | 48,300 | 20,7 |
Таблицы, весов, металлопроката, арматура, лист, швеллер, уголок, полоса, балка, труба, погонный метр
Таблицы весов
Вес арматуры (ГОСТ 5781-82)
Вес погонного метра арматуры (ГОСТ 5781-82) | |
---|---|
Диаметр арматуры, мм | Вес погонного метра, кг |
5.5 | 0,187 |
6 | 0,222 |
8 | 0,395 |
10 | 0,617 |
12 | 0,888 |
14 | 1,210 |
16 | 1 580 |
18 | 2 000 |
20 | 2,470 |
22 | 2 980 |
25 | 3,850 |
28 | 4 830 |
32 | 6,310 |
Вес стального уголка ГОСТ 8509-93
.Вес погонного уголка ГОСТ 8509-93 | |
---|---|
Размер уголка, мм | Вес погонного метра, кг |
20 * 20 * 3 | 0,89 |
20 * 20 * 4 | 1,15 |
25 * 25 * 3 | 1,12 |
25 * 25 * 4 | 1,46 |
32 * 32 * 4 | 1,91 |
35 * 35 * 4 | 2,10 |
40 * 40 * 4 | 2,42 |
45 * 45 * 4 | 2,73 |
45 * 45 * 5 | 3,37 |
50 * 50 * 4 | 3,05 |
50 * 50 * 5 | 3,77 |
63 * 63 * 5 | 4,81 |
63 * 63 * 6 | 5,72 |
75 * 75 * 5 | 5,80 |
75 * 75 * 6 | 6,89 |
80 * 80 * 8 | 7,36 |
80 * 80 * 7 | 8,52 |
80 * 80 * 8 | 9,65 |
90 * 90 * 6 | 8,33 |
90 * 90 * 7 | 9,64 |
90 * 90 * 8 | 10,93 |
100 * 100 * 7 | 10,79 |
100 * 100 * 8 | 12,25 |
100 * 100 * 10 | 15,10 |
110 * 110 * 7 | 11,89 |
110 * 110 * 8 | 13,50 |
125 * 125 * 8 | 15,46 |
125 * 125 * 10 | 19,10 |
125 * 125 * 12 | 22,68 |
140 * 140 * 9 | 19,41 |
140 * 140 * 10 | 21,45 |
140 * 140 * 12 | 25,50 |
160 * 160 * 10 | 24,67 |
160 * 160 * 12 | 29,35 |
180 * 180 * 12 | 33,12 |
200 * 200 * 12 | 36,97 |
Вес трубы водогазопроводной ГОСТ 3262-75
Вес погонного метра трубы водогазопроводной ГОСТ 3262-75 | |
---|---|
Размер трубы, мм | Вес погонного метра, кг |
15 * 2.5 | 1,16 |
15 * 2,8 | 1,28 |
20 * 2,5 | 1,50 |
20 * 2,8 | 1,66 |
25 * 2,8 | 2,12 |
25 * 3,2 | 2,39 |
32 * 2,8 | 2,73 |
32 * 3,2 | 3,09 |
40 * 3,0 | 3,33 |
40 * 3,5 | 3,84 |
50 * 3.0 | 4,22 |
50 * 3,5 | 4,88 |
65 * 3,2 | 5,71 |
65 * 4,0 | 7,05 |
80 * 3,5 | 7,34 |
80 * 4,0 | 8,34 |
90 * 3,5 | 8,44 |
90 * 4,0 | 9,60 |
100 * 4,0 | 10,85 |
100 * 4,5 | 12,15 |
125 * 4.5 | 15,04 |
125 * 5,5 | 18,24 |
150 * 4,5 | 17,81 |
150 * 5,5 | 21,63 |
Вес швеллера горячекатаного (ГОСТ 8240-97)
Вес погонного метра швеллера горячекатаного (ГОСТ 8240-97) | ||
---|---|---|
Номер швеллера | Размер швеллера, мм | Вес погонного метра, кг |
5У | 55 * 32 * 4.4 | 4,84 |
6,5У | 65 * 36 * 4,4 | 5,9 |
8У | 80 * 40 * 4,5 | 7,05 |
10У | 100 * 46 * 4,5 | 8,59 |
12У | 120 * 52 * 4,8 | 10,4 |
14У | 140 * 58 * 4,9 | 12,3 |
16У | 160 * 64 * 5 | 14,2 |
16аП | 160 * 68 * 5 | 15,3 |
18У | 180 * 70 * 5.1 | 16,3 |
18аП | 180 * 70 * 5,1 | 17,4 |
20У | 200 * 76 * 5,2 | 18,4 |
22У | 220 * 82 * 5,2 | 21 |
24У | 240 * 90 * 5,6 | 24 |
27У | 270 * 95 * 6 | 27,7 |
33У | 330 * 110 * 6.5 | 31,8 |
33П | 330 * 105 * 7 | 36,5 |
36У | 360 * 110 * 7.5 | 41,9 |
40У | 400 * 115 * 8 | 48,3 |
Вес балки двутавровой (ГОСТ 8239-89)
Вес погонного метра балки двутавровой (ГОСТ 8239-89) | ||
---|---|---|
Номер двутавра | Размер балки двутавровой, мм | Вес погонного метра, кг |
10 | 100 * 55 * 4,5 * 7,2 | 9,46 |
12 | 120 * 64 * 4,8 * 7,3 | 11,50 |
14 | 140 * 73 * 4,9 * 7,5 | 13,70 |
16 | 160 * 81 * 5,0 * 7,8 | 15,90 |
18 | 180 * 90 * 5,1 * 8,1 | 18,40 |
20 | 200 * 100 * 5,2 * 8,4 | 21,00 |
22 | 220 * 110 * 5,4 * 8,7 | 24,00 |
24 | 240 * 115 * 5,6 * 9,5 | 27,30 |
27 | 270 * 125 * 6,0 * 9,8 | 31,50 |
30 | 300 * 135 * 6,5 * 10,2 | 36,50 |
33 | 330 * 140 * 7,0 * 11,2 | 42,20 |
36 | 360 * 145 * 7,5 * 12,3 | 48,60 |
40 | 400 * 155 * 8,3 * 13,0 | 57,00 |
45 | 450 * 160 * 9,0 * 14,2 | 66,50 |
50 | 500 * 170 * 10,0 * 15,2 | 78,50 |
55 | 550 * 180 * 11,0 * 15,6 | 92,60 |
60 | 600 * 190 * 12,0 * 17,8 | 108,00 |
Вес балки специальной (ГОСТ 19425-74) (C, Ca, M)
Вес погонного метра балки специальной (ГОСТ 19425-74) | ||
---|---|---|
Номер двутавра | Размер балки специальной, мм | Вес погонного метра, кг |
14С | 140 * 80 * 5,5 * 9,1 | 16,9 |
20С | 200 * 100 * 7,0 * 11,4 | 27,9 |
20Са | 200 * 102 * 9,0 * 11,4 | 31,1 |
22С | 220 * 110 * 7,5 * 12,3 | 33,1 |
27С | 270 * 122 * 8,5 * 13,7 | 42,8 |
27Са | 270 * 124 * 10,5 * 13,7 | 47,0 |
36С | 360 * 140 * 14,0 * 15,8 | 71,3 |
18М | 180 * 90 * 7,0 * 12,0 | 25,8 |
24М | 240 * 110 * 8,2 * 14,0 | 38,3 |
30М | 300 * 130 * 9,0 * 15,0 | 50,2 |
36М | 360 * 130 * 9,5 * 16,0 | 57,9 |
45М | 450 * 150 * 10,5 * 18,0 | 77,6 |
Вес балки нормальной (ГОСТ 26020-83) (Б1, Б2, Б3, Б4)
Вес погонного метра балки нормальной (ГОСТ 26020-83) | ||
---|---|---|
Номер двутавра | Размер балки нормальной, мм | Вес погонного метра, кг |
10Б1 | 117,6 * 64,0 * 3,8 * 5,1 | 8,7 |
12Б1 | 120,0 * 64,0 * 4,4 * 6,3 | 10,4 |
14Б1 | 137,4 * 73,0 * 3,8 * 5,6 | 10,5 |
14Б2 | 140,0 * 73,0 * 4,7 * 6,9 | 12,9 |
16Б1 | 157,0 * 82,0 * 4,0 * 5,9 | 12,7 |
16Б2 | 160,0 * 82,0 * 5,0 * 7,4 | 15,8 |
18Б1 | 177,0 * 91,0 * 4,3 * 6,5 | 15,4 |
18Б2 | 180,0 * 91,0 * 5,3 * 8,0 | 18,8 |
20Б1 | 200,0 * 100,0 * 5,6 * 8,5 | 22,4 |
23Б1 | 230,0 * 110,0 * 5,6 * 9,0 | 25,8 |
26Б1 | 258,0 * 120,0 * 5,8 * 8,5 | 28,0 |
26Б2 | 261,0 * 120,0 * 6,0 * 10,0 | 31,2 |
30Б1 | 296,0 * 140,0 * 5,8 * 8,5 | 32,9 |
30–2 | 299,0 * 140,0 * 6,0 * 10,0 | 36,6 |
35Б1 | 346,0 * 155,0 * 6,2 * 8,5 | 38,9 |
35Б2 | 349,0 * 155,0 * 6,5 * 10,0 | 43,3 |
40Б1 | 392,0 * 165,0 * 7,0 * 9,5 | 48,1 |
40Б2 | 396,0 * 165,0 * 7,5 * 11,5 | 54,7 |
45Б1 | 443,0 * 180,0 * 7,8 * 11,0 | 59,8 |
45Б2 | 447,0 * 180,0 * 8,4 * 13,0 | 67,5 |
50Б1 | 492,0 * 200,0 * 8,8 * 12,0 | 73,0 |
50Б2 | 496,0 * 200,0 * 9,2 * 14,0 | 80,7 |
55Б1 | 543,0 * 220,0 * 9,5 * 13,5 | 89,0 |
55Б2 | 547,0 * 220,0 * 10,0 * 15,5 | 97,9 |
60Б1 | 593,0 * 230,0 * 10,5 * 15,5 | 106,2 |
60-2 | 597,0 * 230,0 * 11,0 * 17,5 | 115,6 |
70Б1 | 691,0 * 260,0 * 12,0 * 15,5 | 129,3 |
70Б2 | 697,0 * 260,0 * 12,5 * 18,5 | 144,2 |
80Б1 | 791,0 * 280,0 * 13,5 * 17,0 | 159,5 |
80Б2 | 798,0 * 280,0 * 14,0 * 20,5 | 177,9 |
90Б1 | 893,0 * 300,0 * 15,0 * 18,5 | 194,0 |
90Б2 | 900,0 * 300,0 * 15,5 * 22,0 | 213,8 |
100Б1 | 990,0 * 320,0 * 16,0 * 21,0 | 230,6 |
100-2 | 998,0 * 320,0 * 17,0 * 25,0 | 258,2 |
100–3 | 1006,0 * 320,0 * 18,0 * 29,0 | 285,7 |
100–4 | 1013,0 * 320,0 * 19,5 * 32,5 | 314,5 |
Вес балки широкополочной (ГОСТ 26020-83) (Ш1, Ш2, Ш3, Ш4, Ш5)
Вес погонного метра балки широкополочной (ГОСТ 26020-83) | ||
---|---|---|
Номер двутавра | Размер балки широкополочной, мм | Вес погонного метра, кг |
20Ш1 | 193,0 * 150,0 * 6,0 * 9,0 | 30,6 |
23Ш1 | 226,0 * 155,0 * 6,5 * 10,0 | 36,2 |
26Ш1 | 251,0 * 180,0 * 7,0 * 10,0 | 42,7 |
26Ш1 | 255,0 * 180,0 * 7,5 * 12,0 | 49,2 |
30Ш1 | 291,0 * 200,0 * 8,0 * 11,0 | 53,6 |
30Ш2 | 295,0 * 200,0 * 8,5 * 13,0 | 61,0 |
30 3 | 299,0 * 200,0 * 9,0 * 15,0 | 68,3 |
35Ш1 | 338,0 * 250,0 * 9,5 * 12,5 | 75,1 |
35Ш2 | 341,0 * 250,0 * 10,0 * 14,0 | 82,2 |
35 3 | 345,0 * 250,0 * 10,5 * 16,0 | 91,3 |
40Ш1 | 388,0 * 300,0 * 9,5 * 14,0 | 96,1 |
40Ш2 | 392,0 * 300,0 * 11,5 * 16,0 | 111,1 |
40Ш3 | 396,0 * 300,0 * 12,5 * 18,0 | 123,4 |
50Ш1 | 484,0 * 300,0 * 11,0 * 15,0 | 114,4 |
50Ш2 | 489,0 * 300,0 * 14,5 * 17,5 | 138,7 |
50Ш3 | 495,0 * 300,0 * 15,5 * 20,5 | 156,4 |
50 4 | 501,0 * 300,0 * 16,5 * 23,5 | 174,1 |
60Ш1 | 580,0 * 320,0 * 12,0 * 17,0 | 142,1 |
60Ш2 | 587,0 * 320,0 * 16,0 * 20,5 | 176,9 |
60 3 | 595,0 * 320,0 * 18,0 * 24,5 | 205,5 |
60Ш4 | 603,0 * 320,0 * 20,0 * 28,5 | 234,2 |
70Ш1 | 683,0 * 320,0 * 13,5 * 19,0 | 169,9 |
70Ш2 | 691,0 * 320,0 * 15,0 * 23,0 | 197,6 |
70Ш3 | 700,0 * 320,0 * 18,0 * 27,5 | 235,4 |
70 4 | 708,0 * 320,0 * 20,5 * 31,5 | 268,1 |
70Ш5 | 718,0 * 320,0 * 23,0 * 36,5 | 305,9 |
Вес балки дополнит.(ГОСТ 26020-83) (ДБ1, ДБ2, ДБШ1)
Вес погонного метра балки дополнит.серии (ГОСТ 26020-83) | ||
---|---|---|
Номер двутавра | Размер балки дополнит.серии, мм | Вес погонного метра, кг |
24ДБ1 | 239,0 * 115,0 * 5,5 * 9,3 | 27,8 |
27ДБ1 | 269,0 * 125,0 * 6,0 * 9,5 | 31,9 |
35ДБ1 | 349,0 * 127,0 * 5,8 * 8,5 | 33,6 |
36ДБ1 | 360,0 * 145,0 * 12,3 * 18,0 | 49,1 |
40ДБ1 | 399,0 * 139,0 * 6,2 * 9,0 | 39,7 |
45ДБ1 | 450,0 * 152,0 * 11,0 * 15,0 | 52,6 |
45ДБ2 | 450,0 * 180,0 * 7,6 * 13,3 | 65,0 |
30ДШ1 | 300,6 * 201,9 * 9,4 * 16,0 | 72,7 |
40ДШ1 | 397,6 * 302,0 * 11,5 * 18,7 | 124,0 |
50ДШ1 | 496,2 * 303,8 * 14,2 * 21,0 | 155,0 |
Вес балки колонной (ГОСТ 26020-83) (К1, К2, К3, К4, К5)
Вес погонного метра балки колонной (ГОСТ 26020-83) | ||
---|---|---|
Номер двутавра | Размер балки колонной, мм | Вес погонного метра, кг |
20К1 | 195,0 * 200,0 * 6,5 * 10,0 | 41,5 |
20К2 | 198,0 * 200,0 * 7,0 * 11,5 | 46,9 |
23К1 | 227,0 * 240,0 * 7,0 * 10,5 | 52,2 |
23К2 | 230,0 * 240,0 * 8,0 * 12,0 | 59,5 |
26К1 | 255,0 * 260,0 * 8,0 * 12,0 | 65,2 |
26К2 | 258,0 * 260,0 * 9,0 * 13,5 | 73,2 |
26К3 | 262,0 * 260,0 * 10,0 * 15,5 | 83,1 |
30К1 | 296,0 * 300,0 * 9,0 * 13,5 | 84,8 |
30К2 | 300,0 * 300,0 * 10,0 * 15,5 | 96,3 |
30К3 | 304,0 * 300,0 * 11,5 * 17,5 | 108,9 |
35К1 | 343,0 * 350,0 * 10,0 * 15,0 | 109,7 |
35К2 | 348,0 * 350,0 * 11,0 * 17,5 | 125,9 |
35К3 | 353,0 * 350,0 * 13,0 * 20,0 | 144,5 |
40К1 | 393,0 * 400,0 * 11,0 * 16,5 | 138,0 |
40К2 | 400,0 * 400,0 * 13,0 * 20,0 | 165,6 |
40К3 | 409,0 * 400,0 * 16,0 * 24,5 | 202,3 |
40К4 | 419,0 * 400,0 * 19,0 * 29,5 | 242,2 |
40К5 | 431,0 * 400,0 * 23,0 * 35,5 | 291,2 |
Вес балки нормальной (СТО АСЧМ 20-93) (Б1, Б2)
Вес погонного метра балки нормальной (СТО АСЧМ 20-93) | ||
---|---|---|
Номер профиля | Размер балки нормальной, мм | Вес погонного метра, кг |
20Б1 | 200,0 * 100,0 * 5,5 * 8,0 | 21,3 |
25Б1 | 248,0 * 124,0 * 5,0 * 8,0 | 25,7 |
25Б2 | 250,0 * 125,0 * 6,0 * 9,0 | 29,6 |
30Б1 | 298,0 * 149,0 * 5,5 * 8,0 | 32,0 |
30–2 | 300,0 * 150,0 * 6,5 * 9,0 | 36,7 |
35Б1 | 346,0 * 174,0 * 6,0 * 9,0 | 41,4 |
35Б2 | 350,0 * 175,0 * 7,0 * 11,0 | 49,6 |
40Б1 | 396,0 * 199,0 * 7,0 * 11,0 | 56,6 |
40Б2 | 400,0 * 200,0 * 8,0 * 13,0 | 66,0 |
45Б1 | 446,0 * 199,0 * 8,0 * 12,0 | 66,2 |
45Б2 | 450,0 * 200,0 * 9,0 * 14,0 | 76,0 |
50Б1 | 492,0 * 199,0 * 8,8 * 12,0 | 72,5 |
50Б2 | 496,0 * 199,0 * 9,0 * 14,0 | 79,5 |
55Б1 | 543,0 * 220,0 * 9,5 * 13,5 | 89,0 |
55Б2 | 547,0 * 220,0 * 10,0 * 15,5 | 97,9 |
60Б1 | 596,0 * 199,0 * 10,0 * 15,0 | 94,6 |
60-2 | 600,0 * 200,0 * 11,0 * 17,0 | 105,5 |
Вес балки широкополочной (СТО АСЧМ 20-93) (Ш1, Ш2, Ш3, Ш4)
Вес погонного метра балки широкополочной (СТО АСЧМ 20-93) | ||
---|---|---|
Номер профиля | Размер балки широкополочной, мм | Вес погонного метра, кг |
20Ш1 | 194,0 * 150,0 * 6,0 * 9,0 | 30,6 |
25Ш1 | 244,0 * 175,0 * 7,0 * 11,0 | 44,1 |
30Ш1 | 294,0 * 200,0 * 8,0 * 12,0 | 56,8 |
30Ш2 | 300,0 * 201,0 * 9,0 * 15,0 | 68,6 |
35Ш1 | 334,0 * 249,0 * 8,0 * 11,0 | 65,3 |
35Ш2 | 340,0 * 250,0 * 9,0 * 14,0 | 79,7 |
40Ш1 | 383,0 * 299,0 * 9,5 * 12,5 | 88,6 |
40Ш2 | 390,0 * 300,0 * 10,0 * 16,0 | 106,7 |
45Ш1 | 440,0 * 300,0 * 11,0 * 18,0 | 123,5 |
50Ш1 | 482,0 * 300,0 * 11,0 * 15,0 | 114,2 |
50Ш2 | 487,0 * 300,0 * 14,5 * 17,5 | 138,4 |
50Ш3 | 493,0 * 300,0 * 15,5 * 20,5 | 156,1 |
50 4 | 499,0 * 300,0 * 16,5 * 23,5 | 173,4 |
Вес балки колонной (СТО АСЧМ 20-93) (К1, К2, К3, К4)
Вес погонного метра балки колонной (СТО АСЧМ 20-93) | ||
---|---|---|
Номер профиля | Размер балки колонной, мм | Вес погонного метра, кг |
20К1 | 196,0 * 199,0 * 6,5 * 10,0 | 41,4 |
20К2 | 200,0 * 200,0 * 8,0 * 12,0 | 49,9 |
25К1 | 246,0 * 249,0 * 8,0 * 12,0 | 62,6 |
25К2 | 250,0 * 250,0 * 9,0 * 14,0 | 72,4 |
25К3 | 253,0 * 251,0 * 10,0 * 15,5 | 80,2 |
30К1 | 298,0 * 299,0 * 9,0 * 14,0 | 87,0 |
30К2 | 300,0 * 300,0 * 10,0 * 15,0 | 94,0 |
30К3 | 300,0 * 305,0 * 15,0 * 15,0 | 105,8 |
30К4 | 304,0 * 301,0 * 11,0 * 17,0 | 105,8 |
35К1 | 342,0 * 348,0 * 10,0 * 15,0 | 109,1 |
35К2 | 350,0 * 350,0 * 12,0 * 19,0 | 136,5 |
40К1 | 394,0 * 398,0 * 11,0 * 18,0 | 146,6 |
40К2 | 400,0 * 400,0 * 13,0 * 21,0 | 171,7 |
40К3 | 406,0 * 403,0 * 16,0 * 24,0 | 200,1 |
40К4 | 414,0 * 405,0 * 18,0 * 28,0 | 239,9 |
40К5 | 429,0 * 400,0 * 23,0 * 35,5 | 290,8 |
