Алюминиевый профиль вес 1 п м
Скачать прайс-лист Оформить заказ Обратный звонок
ГРУППА ВЕГА – с 2007 года поставщик черного металлопроката предприятиям строительной отрасли в центральном регионе РФ
ТАБЛИЦЫ ВЕСА МЕТАЛЛОПРОКАТА
Ниже приведены таблицы веса металлопроката. По ним можно произвести расчет массы металлопроката (теоретический вес металлопроката) по его длине или площади. Расчет количества метров погонных в 1 тонне сортового и фасонного металлопроката вес 1 м.кв. стального листа. В таблицах веса металлопроката указан теоретический вес в килограммах.
ВЕС МЕТРА АРМАТУРЫ
Теоретический вес метра арматуры. (вес или масса 1 погонного метра арматуры)
ВЕС МЕТРА УГОЛКА
Теоретический вес метра уголка. (вес 1 погонного метра уголка)
ВЕС МЕТРА ШВЕЛЛЕРА
Теоретический вес метра швеллера. (вес 1 погонного метра швеллера)
ВЕС СТАЛЬНОГО ЛИСТА
Теоретический вес метра квадратного (м.
/кв.) стального листа. (Прокат листовой холодно и горячекатаный)

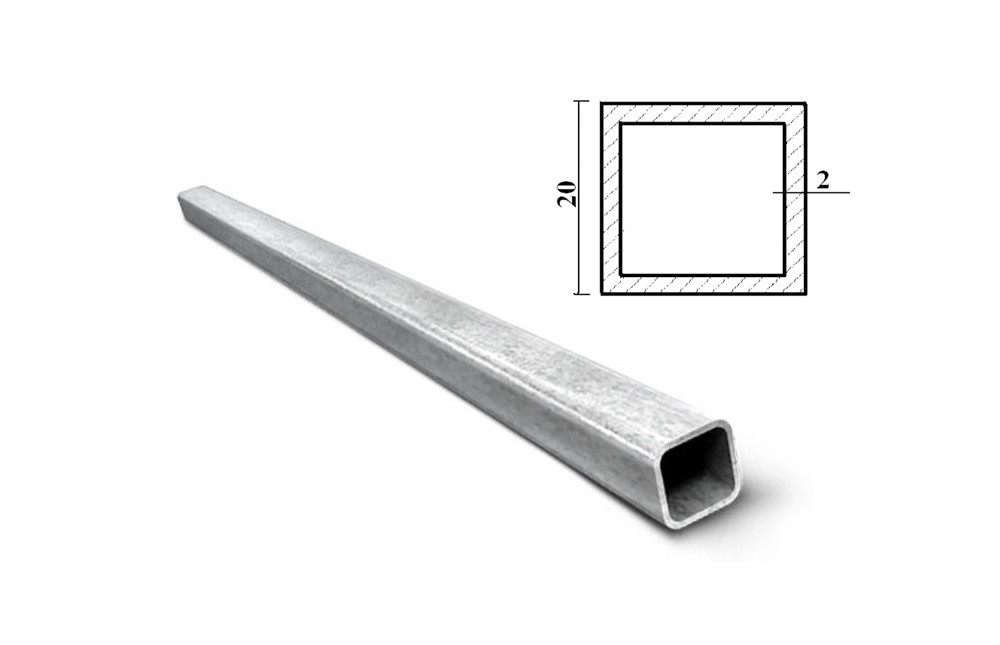

ВЕС ПРОФИЛЬНОЙ ТРУБЫ
Теоретический вес метра трубы профильной. (вес 1 метра прямоугольной и вес 1 метра квадратной трубы)
ВНИМАНИЕ !
В таблицах приведен теоретический вес металлопроката (теоретический вес или масса металлопроката согласно ГОСТ РФ), в реальности, как показывает практика, фактический вес метра погонного арматуры (масса арматуры), стального круга, уголка, швеллера, полосы или трубного металлопроката или вес 1 метра квадратного листового или плоского металлопроката у разных заводов- производителей имеет отклонения в большую или меньшую сторону. Все это необходимо учитывать при расчете массы арматура А3 и А1, массы трубы, или массы любого другого профиля металлопроката.
В ГОСТ РФ на различные профиля и типы металлопроката приведены предельно допустимые отклонения фактического веса от теоретического веса погонного или квадратного метра профиля металлопроката. Например, допуски по отклонению фактического от теоретического веса арматуры или стального круга приведены в ГОСТ 5781-82.
Продукция отгружается по фактическому весу металлопроката, полученному от производителя, а не по теоретическому, который является по сути усредненной справочной величиной.
ТАБЛИЦЫ ВЕСА МЕТАЛЛОПРОКАТА
Заказ обратного звонка
Заказ обратного звонка
Ваш заявка принята. Ожидайте звонка.
Сейчас 11 посетителей на сайте
2007-2019 ГРУППА ВЕГА +7/495/640-21-81; Представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой – Копирование материалов с сайта запрещено.
Уважаемые посетители сайта,
На страницах нашего магазина запущен онлайн калькулятор!
Для того чтобы рассчитать вес, длину, количество, цену интересующего вас металлопроката, перейдите на страницу товара.
Найти товар можно через правое меню.
Покупая металлопрокат, перед потребителем встает задача расчета веса, объема металла для выбора транспорта, расчета строительных конструкций и решения других вопросов.
Для определения веса и других параметров металлопроката вы можете сделать онлайн запрос, позвонить нашим менеджерам или воспользоваться данными таблицами.
В таблицах указан теоретический вес металлопроката. Фактический вес может отличатся от теоретического веса ± 0,2% – 3%.
Таблицы веса металлопроката
Определение массы 1 пм металлопроката
| Определение теоретической массы 1 погонного метра трубы |
Для нерж.трубы: m = ?*(d – s)*s*?/1000
Для «черной» трубы: m = (d – s)*s/40,55
где:
m – теор. масса одного погонного метра трубы в кг,
? = 3,14 (постоянная величина),
d – наружный диаметр в мм,
s – толщина стенки в мм,
? – плотность в г/куб.
см.
| Определение теоретической массы 1 погонного метра круга |
m = ?*d2*?/4000
где:
m – теор. масса 1 п/ м круга в кг,
? = 3,14 (постоянная величина),
d – наружный диаметр в мм,
? – плотность стали в г/куб. см.
| Определение теоретической массы одного листа |
m = V* ?/ 1E 6
где:
m – теор. масса 1 п/ м листа в кг,
V – объем листа = Толщина х Ширина х Длина, мм,
? – плотность стали в г/куб. см,
1Е6 – число 10 в 6-й степени.
| Определение примерного количества листов в одной тонне |
n = 1Е 9 / V*?
где:
? – плотность стали в г/куб.
V – объем листа = Толщина х Ширина х Длина, мм,
Плотность разных марок сталей (по данным ГОСТ 9941-81)
| Марка стали | Плотность, ?, г/см3 | Марка стали | Плотность, ?, г/см3 |
| 04Х18Н10 | 7,90 | 08Х18Н10 | 7,90 |
| 08Х20Н14С2 | 7,70 | 08Х17Т | 7,70 |
| 10Х17Н13М2Т | 8,00 | 08Х13 | 7,70 |
| 08Х18Н12Б | 7,90 | 12Х13 | 7,70 |
| 10Х23Н18 | 7,95 | 12Х17 | 7,70 |
| 08Х18Н10Т | 7,90 | 15Х25Т | 7,60 |
| 08Х18Н12Т | 7,95 | 12Х18Н9 | 7,90 |
Формулы расчета
| Определение теоретической массы одного погонного метра трубы |
m=?*(d-s)*s*?/1000 , где
m=теоретическая масса одного погонного метра трубы в кг,
?=3,14 (постоянная величина),
d=наружный диаметр в мм,
s=толщина стенки в мм,
n=1000/m,
?=плотность в г/см3
| Определение примерного количества погонных метров трубы в одной тонне |
n=1000/m
| Определение примерного количества листа в одной тонне |
| n=10/V*? |
| m=V*?/10 , где |
m=теоретическая масса одного листа в кг,
V=Объем листа=толщина (мм)*, ширина (мм)*, длина (мм),
?=плотность в г/см3
| Определение теоретической массы одного погонного метра круга |
m=x*d2*?/4000 , где
m=теоретическая масса 1 п/ м круга в кг,
x=3,14 (постоянная величина),
d=наружный диаметр в мм,
p=плотность в г/см3,
Плотность принимается в г/куб.
см:
Формула расчета веса 1 п/ м трубы.
Когда надо быстро узнать сколько весит погонный метр трубы из углеродистой стали, а справочной таблицы нет,
воспользуйтесь этой формулой – Мп = (( Ду – Тс ) / 40,5) * Тс
Тс – толщина стенки (мм),
Мп – вес 1 п/ м трубы в кг.
| № | наименование | вес, кг/метр | цена, руб метр |
| бн | 20x10x1,5 Бокс L=6000мм | 0.220 | по запросу |
| бн | 12x12x1,0 Бокс L=6000мм | 0.119 | — |
| бн | 15x15x1,5 Бокс L=6000мм | 0.152 | — |
| бн | 30x15x1,5 Бокс L=6000мм | 0. 341 | — |
| 20x20x1,5 Бокс L=6000мм | 0.301 | — | |
| бн | 20x20x2,0 Бокс L=6000мм | 0.390 | — |
| бн | 30x20x2,0 Бокс L=6000мм | 0.499 | — |
| бн | 40x20x1,5 Бокс L=6000мм | 0.463 | — |
| бн | 40x20x2,0 Бокс L=6000мм | 0.607 | — |
| бн | 40x20x3,0 Бокс L=6000мм | 0.878 | — |
| бн | 50x20x2,0 Бокс L=6000мм | 0.715 | — |
| бн | 80x20x2,0 Бокс L=6000мм | 1.041 | — |
| бн | 100x20x2,0 Бокс L=6000мм | 1. 257 | — |
| бн | 25x25x1,5 Бокс L=6000мм | 0.382 | — |
| бн | 25x25x2,0 Бокс L=6000мм | 0.499 | — |
| бн | 40x25x2,0 Бокс L=6000мм | 0.661 | — |
| бн | 60x25x2,0 Бокс L=6000мм | 0.878 | — |
| бн | 30x30x1,5 Бокс L=6000мм | 0.463 | — |
| бн | 30x30x2,0 Бокс L=6000мм | 0.607 | — |
| 30x30x3,0 Бокс L=6000мм | 0.878 | — | |
| бн | 40x30x2,0 Бокс L=6000мм | 0.715 | — |
| бн | 50x30x2,0 Бокс L=6000мм | 0. 824 | — |
| бн | 50x30x3,0 Бокс L=6000мм | 1.203 | — |
| бн | 60x30x2,0 Бокс L=6000мм | 0.932 | — |
| бн | 40x40x1,2 Бокс L=6000мм | 0.505 | — |
| бн | 40x40x2,0 Бокс L=6000мм | 0.824 | — |
| бн | 40x40x3,0 Бокс L=6000мм | 1.203 | — |
| бн | 40x40x4,0 Бокс L=6000мм | 1.561 | — |
| бн | 50x40x2,0 Бокс L=6000мм | 0.932 | — |
| бн | 60x40x2,0 Бокс L=6000мм | 1.041 | — |
| бн | 60x40x3,0 Бокс L=6000мм | 1. 528 | — |
| бн | 60x40x4,0 Бокс L=6000мм | 1.995 | — |
| бн | 80x40x3,0 Бокс L=6000мм | 1.854 | — |
| бн | 80x40x4,0 Бокс L=6000мм | 2.428 | — |
| бн | 100x40x4,0 Бокс L=6000мм | 2.862 | — |
| бн | 150x40x2,5 Бокс L=6000мм | 2.507 | — |
| бн | 50x50x1,5 Бокс L=6000мм | 0.789 | — |
| бн | 50x50x3,0 Бокс L=6000мм | 1.528 | — |
| бн | 50x50x4,0 Бокс L=6000мм | 1. 995 | — |
| бн | 80x50x4,0 Бокс L=6000мм | 2.645 | — |
| бн | 60x60x2,0 Бокс L=6000мм | 1.257 | — |
| бн | 60x60x3,0 Бокс L=6000мм | 1.854 | — |
| бн | 60x60x4,0 Бокс L=6000мм | 2.428 | — |
| бн | 80x60x4,0 Бокс L=6000мм | 2.862 | — |
| бн | 100x60x2,5 Бокс L=6000мм | 2.100 | — |
| бн | 120x60x4,0 Бокс L=6000мм | 3.729 | — |
| бн | 75x25x2,5 Бокс L=6000мм | 1. 287 | — |
| бн | 80x80x3,0 Бокс L=6000мм | 2.504 | — |
| бн | 80x80x4,0 Бокс L=6000мм | 3.295 | — |
| бн | 100x100x2,0 Бокс L=6000мм | 2.125 | — |
Скидки на алюминиевый бокс под заказ
- 0,5 тн – 8 000 руб
- 1,0 тн – 20 000 руб
- 2,0 тн – 40 000 руб
Скидка дана от складской цены. Срок выполнения заказа 21 день. Длина профиля от 2,0 до 6,0 метров. Бесплатная доставка.
Алюминиевый бокс или труба профильная всех размеров в наличие и под заказ. Прямоугольная или квадратная алюминиевая труба из сплава АД31Т1 по ГОСТ 22233-2001 длиною 6,0 метров. На заказ алюминиевого бокса более 500 кг действуют скидки и бесплатная доставка по г. Москву.
Алюминиевая профильная труба завоевала свою популярность во всех отраслях промышленности благодаря своей универсальности и многогранного применения.
Для любой алюминиевой конструкции возможно подобрать прямоугольную или квадратную алюминиевую трубу сопоставив поперечный размер с расчетными нагрузками. Мы предлагаем алюминиевый бокс как со склада в Москве так и на заказ напрямую с производства любых типоразмеров. Наиболее популярные типоразмеры алюминиевой трубы указаны в таблице выше.
“>
Расчет веса фасада Авентос в рамке из алюминия.
- 11919
- Blum фурнитура для мебели
- Art Design Мебельная компания www.artkey.su
| AVENTOS | Алюминиевые рамки со стеклом | |||||||||||
| Плотность стекла | Толщина стекла: | Отступ от края стекла | ||||||||||
| 2500 | кг/м³ | 4 | мм | 9 | мм | |||||||
Вес алюминиевой рамки/пог. м |
Ширина рамки | |||||||||||
| 0,4 | кг/пог. м | 50 | мм | |||||||||
| Высота фасада | Высота фасада | Высота фасада | Высота фасада | Высота фасада | Высота фасада | Высота фасада | Высота фасада | Высота фасада | Высота фасада | Высота фасада | Высота фасада | |
| Ширина фасада
|
400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1500 | 1800 |
| 300 | 1,6 | 1,8 | 2,0 | 2,2 | 2,4 | 2,7 | 3,1 | 3,5 | 3,8 | 4,6 | 5,7 | 6,8 |
| 350 | 1,9 | 2,1 | 2,3 | 2,5 | 2,7 | 3,1 | 3,5 | 4,0 | 4,4 | 5,2 | 6,5 | 7,7 |
| 400 | 2,1 | 2,3 | 2,6 | 2,8 | 3,0 | 3,5 | 4,0 | 4,4 | 4,9 | 5,9 | 7,3 | 8,7 |
| 450 | 2,3 | 2,6 | 2,8 | 3,1 | 3,4 | 3,9 | 4,4 | 4,9 | 5,5 | 6,5 | 8,1 | 9,6 |
| 500 | 2,6 | 2,8 | 3,1 | 3,4 | 3,7 | 4,3 | 4,8 | 5,4 | 6,0 | 7,1 | 8,8 | 10,6 |
| 550 | 2,8 | 3,1 | 3,4 | 3,7 | 4,0 | 4,7 | 5,3 | 5,9 | 6,5 | 7,8 | 9,6 | 11,5 |
| 600 | 3,0 | 3,4 | 3,7 | 4,0 | 4,4 | 5,0 | 5,7 | 6,4 | 7,1 | 8,4 | 10,4 | 12,4 |
| 650 | 3,3 | 3,6 | 4,0 | 4,3 | 4,7 | 5,4 | 6,2 | 6,9 | 7,6 | 9,0 | 11,2 | 13,4 |
| 700 | 3,5 | 3,9 | 4,3 | 4,7 | 5,0 | 5,8 | 6,6 | 7,4 | 8,1 | 9,7 | 12,0 | 14,3 |
| 750 | 3,7 | 4,1 | 4,6 | 5,0 | 5,4 | 6,2 | 7,0 | 7,8 | 8,7 | 10,3 | 12,8 | 15,2 |
| 800 | 4,0 | 4,4 | 4,8 | 5,3 | 5,7 | 6,6 | 7,5 | 8,3 | 9,2 | 10,9 | 13,6 | 16,2 |
| 850 | 4,2 | 4,7 | 5,1 | 5,6 | 6,1 | 7,0 | 7,9 | 8,8 | 9,7 | 11,6 | 14,3 | 17,1 |
| 900 | 4,4 | 4,9 | 5,4 | 5,9 | 6,4 | 7,4 | 8,3 | 9,3 | 10,3 | 12,2 | 15,1 | 18,0 |
| 950 | 4,7 | 5,2 | 5,7 | 6,2 | 6,7 | 7,7 | 8,8 | 9,8 | 10,8 | 12,8 | 15,9 | 19,0 |
| 1000 | 4,9 | 5,5 | 6,0 | 6,5 | 7,1 | 8,1 | 9,2 | 10,3 | 11,3 | 13,5 | 16,7 | 19,9 |
| 1040 | 5,1 | 5,7 | 6,2 | 6,8 | 7,3 | 8,4 | 9,5 | 10,7 | 11,8 | 14,0 | 17,3 | 20,7 |
| AVENTOS HF / HS / HL: | + вес ручки | |||||||||||
| AVENTOS HK: | + двойной вес ручки | |||||||||||
Расчет мебельного фасада (дверки) стоит особо остро при проектировании мебели, подборе фурнитуры и механизмов для корпусной мебели, так как все механизмы имеют допустимую расчетную нагрузку.
Если ее превысить, то мебельная фурнитура будет изнашиваться значительно быстрее, не выполняя в полной мере свои функции. Самый простой и точный выход из этой ситуации – взвесить фасад на весах или запросить информацию у производителей фасадов. Но есть ряд причин, по которым вышеизложенный способ не подходит. В зависимости от изготовителей используемых материалов вес фасада можно рассчитать по формуле, зная плотность (кг/м3) материала фасада и его габариты в метрах. Ниже указан приблизительный интервал плотности основных материалов, из которых изготавливают фасады:
Плотность ДСП – 600 – 750 кг / м3 – среднее значение 700 кг/м3
Плотность МДФ – 720 – 870 кг /м3 – среднее значение 750 кг/м3
Плотность Массива дерева:
1. липа, сосна, тополь, осина, кедр, ель, ольха, ива и т.д. … до 540 кг/м3
2. дуб, лиственница, бук, береза, ясень, яблоня, вяз, клен и т.д. … – 550 – 740 кг/м3 – среднее значение 650 кг/м3
3. самшит, кизил, белая акация, береза железная, граб и тд.
.. от 750 кг/м3
Плотность Стекла – 2500-2600 кг/м3 -среднее значение 2550 кг/м3
Плотность Алюминия – 2700 кг/м3
Зная плотность материала и габариты фасада вес фасада рассчитать можно по формуле
Расчет фасада в килограммах = высота фасада (м) * ширина фасада (м) * толщина фасада (м) * плотность материала (кг/м3)
Например, нужно рассчитать вес фасада МДФ
Габариты: высота 720 мм, ширина 900 мм, толщина 18 мм
Расчет веса фасада: 0,72*0,9*0,018*750=8,748 кг
Это максимально приближенный к реальности способ расчета веса фасада, так как в значении плотности используются средние значения и в расчет не берется форма фасада.
В случае если на фасаде установлены массивные металлические ручки, то их вес тоже нужно учитывать.
Расчет веса фасада из различных материалов >>>
Тэги: расчет веса фасада aventos
Поделись с друзьями
Пока еще нет комментариев, Вы можете быть первым.
Добавить комментарий
Офисные перегородки из алюминиевого профиля недорого
Удобно и практично организовать внутреннее пространство помещения позволяют офисные перегородки из алюминиевого профиля.
- Офисные перегородки из алюминиевого профиля: особенности конструкционного строения
- Размеры и вес перегородок из алюминиевого профиля
- Преимущества и недостатки алюминиевых офисных перегородок
- Основные виды офисных перегородок из алюминиевого профиля
Они быстро и легко монтируются, характеризуются устойчивостью к воздействиям механического и биологического характера, обеспечивают должный уровень звукоизоляции. Кроме того, интерьер, в котором использовались офисные алюминиевые перегородки, выглядит стильно, оригинально и современно. При помощи конструкций дизайнеры воплощают в жизнь самые необычные проекты, ориентируясь на вкусы и предпочтения владельцев помещений. Какие еще преимущества свойственны офисным перегородкам из алюминиевого профиля? В чем особенность их конструкционного строения? Какому типу изделий отдать предпочтение при выборе? Об этом более подробно будет рассказано в статье.
Офисные перегородки из алюминиевого профиля: особенности конструкционного строения
Офисные перегородки из алюминиевого профиля представляют собой простые и надежные вертикальные ограждающие конструкции, характеризующиеся небольшим весом, коррозийной устойчивостью, износостойкостью и долговечностью. Их комплектует следующая фурнитура:
- ригельные противовзломные замки;
- надежные петли и другие элементы крепления;
- доводчик до дверей;
- электромеханические замки, совестимые с различными системами контроля доступа;
- резиновые уплотнители;
- элементы декоративной отделки.
При желании заказчика конструкция также может быть оборудована системой эвакуационного выхода, жалюзи, звукоизоляционными материалами и другими вспомогательными механизмами.
Основной элемент офисных перегородок – профиль, изготовленный из алюминия без термоизоляции. Он пластичный, легко гнется, поэтому позволяет создавать изделия разных форм и видов, выдерживает большую несущую нагрузку
Размеры и вес перегородок из алюминиевого профиля
| Ширина, м | Длина, м | Удельный вес, кг/м2 | |
| Полотно | от 3 до 7 | от 1 до 2 | 2 – 3. 5 |
Остекление офисных перегородок из алюминиевого профиля может производиться однокамерными стеклопакетами с обычным, безопасным, матовым или закаленным стеклом, со стеклом триплекс, а также со стеклом с художественной обработкой. Какому варианту отдать предпочтение, выбирает непосредственно сам потребитель, ориентируясь на свои вкусовые предпочтения и дизайн интерьера офиса.
Преимущества и недостатки алюминиевых офисных перегородок
Вертикальные ограждающие конструкции из алюминиевого профиля имеют как свои плюсы, так и минусы. К основным преимуществам изделий относят:
- Широкие конструктивные возможности и способность к трансформированию. При помощи алюминиевых перегородок можно всего за один день организовать внутренне пространство любого офиса, при этом зонирование может производиться в соответствие с персонально разработанным дизайнерским проектом.
- Простата и легкость монтажа. Офисные перегородки из алюминиевого профиля устанавливаются в течение нескольких часов, при необходимости их монтаж может произвести даже неопытный специалист.
- Возможность комплектации различными модулями и фурнитурой. Ограждающие конструкции могут комплектоваться стеклопакетами, непрозрачными заполнителями, а также быть комбинированными. Кроме того, покупатель вправе самостоятельно выбрать системы и фурнитуру, комплектующие конструкции.
- Взаимозаменяемость модулей. При желании остекленный модуль можно без особого труда заменить на «глухой» или комбинированный.
- Возможность использования в составе перегородки любой тип дверей – распашные, маятниковые, раздвижные.
Среди недостатков алюминиевых офисных перегородок следует отметить их высокую стоимость, возможное засорение при длительной эксплуатации нижних направляющих, сложности при монтажных работах в офисах небольших размеров.
Основные виды офисных перегородок из алюминиевого профиля
| Вид алюминиевых перегородок | Характерные особенности |
| Стационарные | Неподвижны, эстетичны, позволяют максимально эффективно использовать пространство, отвечают стандартам безопасности, обеспечивают высокую степень звукоизоляции |
| Мобильные | Быстро монтируются и демонтируются, позволяют легко производить переогранизацию пространства, имеют высокое качество, позволяют воплощать в жизнь любые дизайнерские проекты, прочные, надежные |
| Трансформируемые | Универсальные, практичные, позволяют оперативно менять планировку, экологически чистые, полностью безопасные для здоровья, легко монтируются и демонтируются |
| Раздвижные | Многофункциональные, оригинально смотрятся в интерьере, комплектуются различными модулями и системами, позволяют максимально экономить пространство |
На стоимость офисных перегородок из алюминиевого профиля влияют сложность конструкционного строения, дизайн, качество материалов, используемых в процессе производства, комплектация вспомогательными элементами, фурнитура.
Рейтинг
Статейный каталог
Декоративные перегородки
Рассчитайте стоимость онлайн
За 11 шагов
Рассчитайте стоимость стеклянных конструкций за 11 шагов онлайн
- Стеклянные перегородки
- Стеклянные двери
- Стеклянные ограждения и перила
- Душевые кабины
- Зеркала
Начать расчет
Алюминиевый экструзионный профиль с Т-образными пазами серии 20 — Алюминиевый профиль HOONLY
Алюминиевый профиль с Т-образными пазами серии 20haluminium2021-11-09T11:14:39+00:00
Алюминиевые профили с Т-образными пазами серии 20 20×20, 20×20RQ, 20×40, 20×60 и 20× 80 алюминиевых профилей.Спецификация:
Код : S6-20 × 20
Ширина слота : 6,2 мм
Вес : 0,50 кг/м
масса инициала .0007: LX: 0,72 см 4 LY: 0,72 см 4
Секция Модуль : ZX: 0,72 см 3 ZY: 0,72 CM 3
.
Суммарная:
6. -S6-2020, Высота Т-образного паза : 6,1 мм, Размер сечения : 20 мм × 20 мм, Отверстие : φ5 мм, Толщина диагонального стержня : 1,5 мм. Профиль
2020 обычно применяется для сборки различных легких структурных каркасов, таких как приборная стойка , табло , крышка двигателя и т. д. в машиностроении. Простой и благородный внешний вид приветствуется.
Часто сочетается с болтом M6 (L=16 мм) с внутренним шестигранником и Т-образной гайкой. Если требуется высокая прочность, используйте болт M6 для соединения со скользящей гайкой, чтобы сделать каркас более прочным и надежным. Все алюминиевые экструзионные профили серии 20 с Т-образными пазами могут свободно соединяться друг с другом.
Спецификация:
Код : S6-20 × 20RQ
Ширина слота : 6,2 мм
Вес : 0,50 кг/м
Масса инерции : LX: 0,60 см 4 LY: 0,60 CM 6 4 7767 4 7767 4 7767 4 7767 4 4 767 4 4 767 4 4 4 6 4 6 4 4 6 4 4 4 6 4 4 4 6 4 4 6 4 6 4 4 4
Секция Модуль : ZX: 0,56 см 3 ZY: 0,56 см 3
Суммара:
№ : HY-S6-2020RQ, T-SLOT HEIGHT : 6,1 ММ, 62020RQ, T-SLOT HEIGHT : 6,1 ММ, 6620RQ, T-Slot Height : 6,1 ММ, 6620RQ, T-Slot Height : 6,1 ММ, 6620RQ, T-Slot Height : 6,1 мм, 6620RQ Размер сечения : 20 мм × 20 мм, R= 18,5°, Отверстие : φ5 мм, Толщина диагонального стержня : 1,5 мм.
Профиль
2020RQ обычно применяется к углу каркасной конструкции, легко соединяется и не имеет острых краев, поэтому это безопасный и красивый фасад.
Профиль 2020RQ обычно соответствует болту и гайке M6, его несущая нагрузка немного меньше профиля 2020. Пожалуйста, свяжитесь с нами для получения подробных технических параметров. Все алюминиевые экструзионные профили серии 20 с Т-образными пазами могут свободно соединяться друг с другом.
Спецификация:
Код : S6-20 × 40
Ширина слота : 6,2 мм
Вес : 0,90 кг/м
Масса инерции : LX: 4,64 см 4 LY: 1,42 CM 4
9 LY: 1.42 CM 4
9
666666669
666669
. Модуль : ZX: 2,32 см 3 ZY: 1,32 см 3
РЕЗЮМЕ:
№ : HY-S6-2040, T-SLOT Высота : 6.1 мм, Размер секции : 20 мм × 40 мм, Отверстие : φ5 мм, Толщина диагонального стержня : 1,5 мм.
Профиль
2040 является одной из наиболее широко используемых систем алюминиевых профилей, применяемых к легким структурным конструкциям, которые не предъявляют более высоких требований к натяжению, прочности и силе крепления, и они подходят для промышленных модульных конструкций, таких как автомобильная и промышленная автоматизация. Все алюминиевые экструзионные профили серии 20 с Т-образными пазами могут свободно соединяться друг с другом.
Часто сочетается с болтом M6 (L=16 мм) и гайкой. Если у вас есть какие-либо особые пожелания, пожалуйста, сообщите нашим деловой персонал .
Спецификация:
Код : S6-20 × 60 : LYA : LX: 14,64 CM 4 : LYA : LX: 14,64 CM 4 9006: LYA : LX: 14,64 CM 4 9006: LYA : LX: 14,64 CM 4 9006: LYA : LX: 14,64 CM 4 9006: LYA : LX: 14,64 CM 4 9006: LY. Свод: no : HY-S6-2060, no : HY-S6-2060, 63 . : 6,1 мм, размер сечения : 20 мм × 60 мм, Отверстие : Ø5 мм, Толщина диагонального стержня : 1,5 мм. Профиль 2060 также является одной из наиболее широко используемых систем алюминиевых профилей, применяемых к легким структурным конструкциям, которые не предъявляют более высоких требований к натяжению, прочности и усилию крепления, и они подходят для промышленных модульных конструкций, таких как автомобильная и промышленная автоматизация. Доступны серебристый и черный цвета. Соответствующие болт и гайка обычно представляют собой специальную Т-образную гайку M6 или M5 и внутренний шестигранник. Если требуется высокая прочность, используйте болт M6 для соединения с скользящей гайкой, чтобы каркас стал более прочным и надежным. Specification: Code : S6-20×80 Свод: no : HY-S6-2080, № : HY-S6-2080, 63 . : 6,1 мм, Размер сечения : 20 мм × 80 мм, Отверстие : φ5 мм, Толщина диагонального стержня : 1,5 мм. Профиль 2080 отличается от профилей 2040 и 2060, он широко используется для перегрузки структурных конструкций, которые предъявляют более высокие требования к натяжению, прочности и усилию крепления, и подходит для промышленных модульных конструкций, таких как автомобильная и промышленная автоматизация. Условия расчета: сосредоточенная нагрузка в центре профиля, опирающегося на оба конца. Допустимые значения нагрузки рассчитываются исходя из того, что 1/1000 длины профиля соответствует величине прогиба. Это максимальная нагрузка в реальных приложениях. Для фактического применения держите нагрузку в пределах допустимого диапазона нагрузки. Для приложений, требующих меньшего прогиба, чем указано в таблице, измените длину (L) на более короткую или измените профиль на больший размер. Основным коммерческим показателем прессованного алюминиевого профиля является его цена за погонный метр или цена за килограмм. Обычно окончательная цена алюминиевых профилей согласовывается в результате переговоров заказчика и поставщика по цене партии профилей с учетом сложности сечения профиля, особых требований к его функциональность, а также уровень рентабельности конкретного завода по производству алюминиевых профилей. Важными факторами, определяющими эффективность производства и себестоимость (и, следовательно, цену) прессованного изделия – профиля, труб, прутка или полосы, являются следующие: Затраты на производство обычно измеряются как стоимость одной минуты прессования. Ниже приведен пример типового расчета стоимости метра или килограмма экструдированного алюминиевого профиля. Подчеркнем, что это пример американский (США) и для времени до 2004 года. Так что не переносить это прямо на нашу почву, а проследить логику построения цены на алюминиевый профиль, думаем, будет полезно. Исходные данные: Рисунок – Алюминиевый профиль для расценки. Размеры в миллиметрах 1) Сначала рассчитайте массу (вес) исходного сырья – заготовок. Профили нарезаются на мерные длины по 6 м. Из каждой заготовки нужно получить, например, 6 шт. При этом первый и последний метры плети (экструдата) считаются некачественными и поэтому выбрасываются. 6 х 6 + 2 = 38 м. Массу погонного метра профиля можно рассчитать исходя из площади поперечного сечения и плотности алюминиевого сплава: 0,437 х 10 -3 х 2700 = 1,18 кг/м По данным полученное выше, можно найти массу профиля, идущего на приемный стол за штуку: 1,18 х 38 = 44,84 кг Длина данной исходной заготовки должна включать остаток пресса длины, например, 0,02 м. Так как диаметр емкости 178 мм, то масса жома будет: 9 г.0003 3,14 x (0,178 / 2) 2 x 0,02 x 2700 = 1,34 кг Общий вес каждой детали будет: 44,84 + 1,34 = 46,18 м Для компенсации типового брака с этого завода, например, 6 %, необходимо изготовить на 12 длин профиля больше, чем указано в заказе, т.е. 212 шт. Тогда количество необходимых заготовок: 212/6 = 35,3. Таким образом, Для выполнения заказа необходимо 36 заготовок общей массой: 44,18 х 36 = 1614 кг 2) Общий вес профилей, поставляемых заказчику, составляет, однако, только: 1,18 х 6 х 200 = 1416 кг. 3) Получаем выход путем деления массы заказа на массу исходных заготовок: 1416/1614 = 0,877 = 87,7 % 4) Затем рассчитываем общее затраченное время производства. Скорость прессования – скорость профиля на выходе из матрицы – для данного конкретного сплава и геометрии поперечного сечения профиля составляет, например, 36 м/мин или 0,6 м/с. Дополнительное время, затрачиваемое на разгон штампа, составляет, например, 7 с. Поскольку известна длина профиля на штуку (38 м), общее время одного цикла прессования составит: 38/0,6 + 7 = 70 сек Затем необходимо оценить время простоя пресса между двумя циклами прессования. Время пресс-балансов, загрузки новой заготовки и выпуска воздуха из контейнера обычно составляет около 15 секунд. Если других непредвиденных остановок пресса не предвидится, то нужно еще добавить время, которое тратится на смену матрицы. Это может быть, например, 180 секунд. Тогда общее время изготовления пресса для прессования этого заказа будет: (70 + 15) х 36 + 180 = 3240 сек = 54 мин = 0,9h 5) Производительность пресса на количество заказа нетто 200 шестиметровых профилей составит: 1416/0,9 = 1537 кг/ч 6) Наконец можно рассчитать стоимость метра или килограмма этого алюминиевого профиля . Для этого также примем, что: Тогда общая стоимость изготовления заказа – с учетом стоимости матрицы и без – составит: 1,5 х 1614 + 50 х 54 = 5121 Кукла. США 5121 + 2000 = 7121 Кукла. USA В итоге стоимость погонного метра алюминиевого профиля составляет: 5121/1200 = 4,21 Долл. США за 1 м 7121/1200 = 5,93 долл. США за 1 м Соответственно стоимость алюминиевого профиля за килограмм составляет: 5121/1416 = 3,62 долл. США за 1 кг 7121/1416 = 5,03 долл. США. США за 1 кг Конечно, одну и ту же матрицу можно использовать для нескольких заказов. Если на первый заказ накладывается вся стоимость матрицы, то в следующих заказах ее стоимость не прибавляется.
Ширина слота : 6,2 мм
Вес : 1,29 кг/м
Масса инерции : LX: 14,64 CM 4 9006: LYA : LX: 14,64 CM 4
1,92 см 4
Секция модуль : ZX: 5,36 см 3 ZY: 1,77 см 3
Все алюминиевые экструзионные профили серии 20 с Т-образными пазами могут свободно соединяться друг с другом.
Slot Width : 6.2 mm
Weight : 1.85 kg/m
Mass of Inertia : lx: 32.29 cm 4 ly: 2,39 см 4
Секция Модуль : ZX: 8,07 см 3 ZY: 2,39 см 3
Имеет большую ширину сечения. Все алюминиевые экструзионные профили серии 20 с Т-образными пазами могут свободно соединяться друг с другом. Расчет допустимой нагрузки на профиль | Алюминиевые профили
$page_title = “Движение лидера PBA”;
$page_description = “”;?> Движение лидера PBA Размер профиля (мм) Высота X Ширина (мм) Модуль упругости сечения (см 3 ) Момент инерции (см 4 ) Длина профиля: L-500 мм Длина профиля: L-1000 мм Длина профиля: L-2000 мм (прогиб = 0,5 мм) (прогиб = 1 мм) (прогиб = 2 мм) Допустимая нагрузка Допустимая нагрузка Допустимая нагрузка Н кгс Н кгс Н кгс PS2020-6 20×20 0,71 0,71 94 10 21 2 Неприменимо Неприменимо ПС2040-6 20×40 1,2 1,2 159 16 35 4 Неприменимо Неприменимо 40×20 2,2 4,5 602 61 146 15 28 3 PS3030-8 30×30 2,2 3,3 440 45 105 11 16 2 PS3060-8 30×60 4.
1 6.1 500 51 193 20 28 3 60×30 7,8 23,3 3125 319 771 79 173 18 ПС4040Л-8 40×40 4.1 8,2 1097 112 266 27 50 5 ПС4040-8 40×40 4,9 9,9 1324 135 321 33 60 6 ПС4080Л-8 40×80 8,5 17 2276 232 554 57 110 11 80×40 15,3 61,2 8217 838 2040 208 481 49 PS4080-8 40×80 9,5 19,1 2556 261 621 63 120 12 80×40 18,4 73,7 9895 1010 2456 251 578 59 PS8080-8 80×80 34,3 137,2 18423 1880 4577 467 1086 111 ПС4545Л-10 45×45 4,6 10,4 1393 142 340 35 68 7 ПС4545-10 45×45 6,3 14,3 1915 195 466 48 93 9 ПС4590Л-10 45×90 9,8 22,1 2961 302 725 74 150 15 90×45 20,6 92,6 12436 1269 3094 316 743 76 PS4590-10 45×90 12,9 29,1 3895 398 953 97 195 20 90×45 24,6 110,9 14892 1520 3701 378 882 90 PS4560-10 45×60 7,3 16,6 2223 227 542 55 108 11 60×45 9,8 29,6 3970 405 978 100 217 22 PS6060-10 60×60 15,9 47,7 6398 653 1578 161 352 36 ПС9090-10 90×90 44,1 198,6 26672 2722 6635 677 1592 162 Алюминиевый профиль и его цена
Цена алюминиевого профиля
Эта цена, конечно же, зависит от выбора сплава и геометрии поперечного сечения профиля. В тех странах, где действуют активные рыночные механизмы, эти цены не слишком сильно отличаются от одного производителя алюминиевых профилей к другому. Эти же рыночные механизмы вынуждают производителей алюминиевых профилей постоянно искать пути повышения производительности и снижения себестоимости. Это позволяет им снизить цену на профили и увеличить их продажи.. Факторы, влияющие на цену алюминиевых профилей
В эту стоимость входят все прямые затраты и затраты на оплату труда заводских рабочих, которые делятся на время печати в минутах. Расчет цены алюминиевого профиля
Общая длина ресниц за один цикл должна быть:
Стоимость алюминиевого профиля: за килограмм и за метр
