Удельная масса и вес арматуры 12 мм на основе таблицы ГОСТ © Геостарт

Рубрика: Строительные материалы

Масса арматуры имеет огромное значение при возведении различных сооружений, жилых зданий, теплиц, фундамента. Особенность расчета заключается в том, что данный показатель влияет на различные технические характеристики будущих сооружений. В решении поставленной задачи помогает таблица веса арматуры, разработанная инженерами. Существуют определённые нюансы, касающиеся типа металла, диаметра и других важных особенностей.

Технические особенности

Для удобства строительных и металлургических компаний была разработана таблица . В нее входят несколько основных технических показателей, позволяющих определять вес. Стандартная масса арматуры в таблице ГОСТ представлена под номером 5781−82. Также здесь представлены удельный вес арматуры и количество метров в одной тонне стержней: удобная и простая в использовании таблица.

Арматура — один из самых распространённых строительных материалов . Использовать бетон без нее невозможно. Хотя в последнее время появляется огромное количество новых типов армирующих изделий, все же металлические прутья наиболее эффективны. При покупке пользователи очень часто сталкиваются с проблемами расчетов. Именно поэтому появилось несколько удобных способов:

  • таблица ГОСТ ;
  • онлайн-калькуляторы ;
  • расчет по удельному весу .

В настоящее время есть специальные онлайн-калькуляторы, с помощью которых также можно все рассчитать. Достаточно ввести полученные данные из расчетов строительных объектов. Программное обеспечение за секунды все просчитает и предоставит правильный результат. Современные технологии прекрасно помогают и гарантируют максимально точный показатель.

Использование нормативов

Для расчета веса одного погонного метра материалов достаточно воспользоваться нормативной документацией. Министерствами уже давно разработаны таблицы с точными данными. Чтобы узнать вес арматуры 12 мм за метр, нужно осуществить такие действия:

  1. Составить план будущего сооружения, чтобы понять объемы арматурной сетки.
  2. Выбрать диаметр прутьев, в данном случае 12 миллиметров.
  3. Рассчитать метраж требуемых стержней.
  4. Умножить вес одного метра арматурных прутьев на количество метров.

Узнать вес арматуры этого размера можно через таблицу ГОСТ, которая находится в открытом доступе. Многие строители пользуются именно такими рекомендациями. Результат впечатляет, и по затратам времени это самый быстрый способ.

Расчет по удельной массе

Такая методика используется в крайне редких случаях, когда нет калькулятора или стандартов ГОСТ. В данном случае потребуется знать удельный вес используемой арматуры и объем материалов. Обычно для расчетов берутся пруты диаметром 10 мм, но если, например, необходимо рассчитать показатели прутьев 16 мм в диаметре, нужно просто подставить число в формулу. Для решения задачи будет достаточно школьных знаний из курса физики.

Зная плотность стали — 7850 кг/м3, достаточно умножить этот показатель на объем каждого прута. Вычислить его легко, так как это цилиндр. Таким нехитрым способом можно получить требуемые данные в считаные секунды. Чаще всего прибегают к такой методике в научных исследованиях. Узнать, сколько будет весить любой строительный материал, можно именно таким способом, достаточно знать плотность вещества.

Чтобы убедиться в точности полученных данных, следует сравнить их с таблицей ГОСТ. После проведенных расчетов показатели должны быть идентичными. То же самое можно проделать с арматурой диаметром 8 мм.

Проверка полученных данных

Технические расчеты всегда должны проверяться через специальные нормативы. Если компания занимается строительством зданий, то небольшой избыток не будет лишним, так как в последующем прутья могут пригодиться. А вот недостача может привести к определённым проблемам, так как при оптовой закупке совершенно иные цены. Поэтому рекомендуется крайне ответственно подходить к расчетам и проверять все через таблицы и нормативы. Чаще всего потребность в получении данных возникает у простых пользователей, которые строят частные дома, бани или сараи. В этом вопросе формируются уже другие потребности:

  1. Экономия.
  2. Расчет арматуры с различными диаметрами и выбор оптимальных.
  3. Удобство в доставке.

Каждый фактор имеет огромное значение, и нужно ответственно подходить к проведению расчетов. Только таким образом удастся получить точные данные. В настоящий момент существует масса технических документов, через которые можно провести расчеты. Достаточно просто подставить цифры из проекта. Особенность такой работы сложностью не отличается, но выполняться она должна в точном соответствии с принятыми стандартами.

автор

Афанасьев Юрий

Геодезические измерения: виды, классификация и характеристики.

Пример заполнения страницы журнала измерения направлений

Геодезические сети, классификация и способы их развития

Калькулятор расчета
цен на кадастровые
работы

Расчитать

Габионы своими руками: украшаем дачный участок самостоятельно и бюджетно

Какой щебень нужен для фундамента дома: выбор материала, рекомендации по использованию

Утепление свайного фундамента: пошаговая инструкция

Арматура 12 мм вес 1 метра

Характеристики металлических стержней А12

Наибольшей востребованностью обладает арматура сечением 12 мм, благодаря удобству и лёгкости. А при вязке каркасов проявляется необходимая жесткость изделия. При строительстве загородных кирпичных домов применяется ленточный фундамент, технология возведения которого требует использования арматуры с малым диаметром. В подобных случаях наиболее пригодны двенадцатимиллиметровые стержни.


Характеристика арматуры 12 мм

В процессе производства арматурных стержней с маркировкой «А12» выполняется ГОСТ 5781-82. Характеристики арматуры А12 по назначению подразделяются на напрягаемые и не подлежащие напряжению. В зависимости от специфики технологического процесса, изделия классифицируются на следующие виды:


Виды арматуры в зависимости от технологии изготовления

  • холоднотянутый – арматурная проволока, предназначенная для изготовления армированной сетки;
  • горячекатанный – стальные стержни с округлым сечением, применяемые для армирования конструкций.

Такая продукция изготавливается из разных видов стали, выбор которых зависит от требований и области применения будущего изделия. Арматура с диаметром 12 мм встречается с гладким профилем, что соответствует классу А1 и с рифлёной поверхностью, соответствующей маркировке А3. Металлопрокат поставляется производителями в прутах или бухтах.

Самостоятельный расчет

Теперь читатель знает, сколько весит один метр. Но чтобы лучше разобраться в работе, нужно понимать, по какой схеме проводится расчет. Поняв суть, строитель сможет вычислять вес одного погонного метра прутьев с диаметром 12 или 10 мм. Чтобы выполнить расчет, необходимо действовать по следующей схеме:

Объем одного погонного метра можно получить по следующей формуле: 1м х (0,785 х D х D). Здесь буква «D» обозначает диаметр круга. Общая масса перемножается с удельным весом прутьев, он во всех случаях будет 7850 кг/м3. Чтобы узнать, сколько весит метр, нужно знать объем.

Для примера можно самостоятельно высчитать массу одного метра арматуры 10 мм. Первым делом необходимо получить объем – 1м х (0,785 х 0,010 х 0,010) = 0, 00010124 м3. Масса прутьев 10 мм – 00010124 м3 х 7850 = 0,616 кг. Если посмотреть таблицу, то один метр арматуры 10 весит 0, 617 кг. Сколько весит метр прутьев 14 или 16 можно узнать по такой же схеме.

Количество метров в одной тонне


Более подробная таблица, где присутствует и класс стали.
Выше показан расчет для 10 мм. Количество метров в тонне также можно высчитать без использования специализированных таблиц. Здесь стоит обратиться к строительным нормативам, в которых сказано, что в ленточном основании должно быть не менее 0,1% прутьев по отношению к железобетонной конструкции. Выглядит такая формулировка довольно сложно. Чтобы понять, как это работает, стоит разобрать пример:

  1. Берется ленточное основание, площадь которого составляет 2400 квадратных см.
  2. Далее понадобится коэффициент, для этой формулы это 0, 001.
  3. Полученный объем перемножается с коэффициентом – 2400 х 0,001 = 2,4 см2.
  4. На следующих этапах без справочной информации уже обойтись не получится. Здесь понадобится пособие, в котором указано необходимое количество стержней. Для арматуры с диаметром 10 и 12 мм достаточно два стержня.

Сфера применения арматурных стержней

Двенадцатимиллиметровая арматура широко используется в следующих областях:

Применение арматуры 12 мм в строительстве

  • каркасно-монолитное строительство;
  • монтаж опорных каркасов;
  • армирование бетонных конструкций;
  • устройство навесов и лестниц.

Также металлические прутья могут использоваться в качестве анкера при заливке фундамента столбчатого типа. Металлопрокат 12 мм применяют с целью преодоления деформации, формирования основы каркаса, связки отдельных элементов, в том числе и с поперечным расположением.

Производство арматуры

Арматура применяется в строительстве, помогает укрепить бетонные сооружения, принимает на себя большую часть нагрузки. Она улучшает качество бетона. Разделяется на хомуты и монтажную арматуру.

Штучная арматура состоит из нескольких стержней в виде прутка. Она бывает жесткой. Производят ее путем сваривания. Сваривание происходит на месте бетонирования. Арматура объединяется в единый каркас, в который входит определенное количество элементов. Такую арматуру применяют, если нет большого фронта работ. При крупном строительстве она не применяется.

Арматурная сетка — стержни, соединены между собой вязкой. Применяется для плит.

Кроме стальной, бывает неметаллическая арматура. Бывает круглая, гладкая и ребристая. Поперечная или продольная. Для изготовления арматуры применяется оборудование:

⦁ Аппарат, охлаждающий слитки

⦁ Кристаллизатор

⦁ Разделительный ковш

⦁ Печи, сплавляющие металл

⦁ Ножницы, режущие сталь

⦁ Газовые печи

Вес погонного метра

На вес арматурных изделий влияют различные факторы, среди которых наиболее существенными являются следующие:


Расчётные площади поперечного сечения арматуры

  • диаметр металлического стержня;
  • разновидность поверхности – гладкая либо с поперечным рифлением;
  • класс металла.

Российские специалисты для расчёта веса металлических изделий применяют специально разработанные таблицы, основа которых – ГОСТ Р-52544. В соответствии с данным Госстандартом, вес погонного метра арматуры 12 составляет 0,888 кг.

Без применения специальных таблиц рассчитать вес арматуры не составит большого труда. Вес равен объёму тела, умноженному на средний удельный вес. Объём рассчитывается по формуле: площадь сечения, умноженная на длину. Согласно стандартам, за единицу измерения принимается метр.

Таким образом, площадь сечения = Пи * радиус в квадрате (радиус равен половине диаметра). S = 3.14х0,0062 = 0,00011304. Соответственно вес = 0,00011304х7850 = 0,8874, где 7850 – стандартный показатель среднего удельного веса двенадцатимиллиметровой арматуры.

Если под рукой имеется доступ к интернету, то рассчитать массу 1 метра 12 мм арматуры ещё проще, с помощью специальных калькуляторов, позволяющих произвести вычисления армирующих изделий любой марки и толщины.

Сколько весит арматура диаметром 12 миллиметров?

НазваниеРазмер сеченияВес 1 метра
Арматура12 миллиметров0.888 кг.

При покупке металлических прутьев, в особенности в крупном количестве, стоит перепроверять вес. Несмотря на то, что каждый продавец указывает массу в прайсе, на самом деле может немного отличаться. Так как при изготовлении этого проката используется разная сталь, качественная и не очень.

Из всего того что нам предлагает рынок, самим востребованным являеться арматура А3 из стали А400 или А500С. Их цена немного ниже остальных, но за то очень хорошее сцепление с фундаментом, и легко сваривается, их считают универсальными.

Сколько метров двенадцатимиллиметровой арматуры в одной тонне

В таблицах, разработанных с учётом ГОСТа для арматуры, приведены следующие данные количества метров, содержащихся в тонне металлопроката:


Количество метров арматуры в тонне

  • диаметр 5 миллиметров – 5347 метров;
  • 6 мм – 4504 м;
  • 8 – 2531;
  • 10 – 1620;
  • 12 – 1126;
  • 14 – 826;
  • 16 – 633.

Из выдержки табличных значений видно, что в одной тонне содержится 1126 метров арматуры с сечением 12 мм. Стандартизированные показатели направлены на облегчение процесса расчёта количества арматурных прутьев, необходимых для создания различных видов фундамента или иных конструкций.

Расчет веса

Расчет выполняется в погонных метрах – специальных величинах, используемых обычно в строительных работах. В таблице также указанна масса одного погонного метра. При этом продается арматура по массе, а не по длине. Задача у строителя довольно простая: узнать, сколько метров потребуется для всех конструкций, а затем перевести их в единицы массы. Ниже указана подробная и простая таблица, которая поможет узнать вес одного погонного метра.


Расчет веса

В этой таблице необходимо найти нужный диаметр (D), в данном случае это 12 мм. Во второй графе указан D – эти данные не особо нужны, да и перевести 12 мм довольно просто (необходимо поделить 12 мм на 100, в итоге получится 0,12 м). Третья графа таблицы является наиболее важной – здесь указана масса м на кг. Метр металлопроката 12 миллиметров вести 0,888 килограмм. Также для примера можно взять прутья 10 мм, вес которых составляет 0,617 кг. Последняя графа показывает, сколько в одной тонне метров.

Калькулятор

Достоинства арматуры 12 мм

Двенадцатимиллиметровые металлические изделия обладают рядом достоинств, проявляющихся в следующих областях:


Укладка арматуры в будущий фундамент

  • высокий уровень прочности каркасов, выполненных с применением арматурных прутьев;
  • достаточная пластичность материала;
  • минимальный риск формирования коррозийных повреждений;
  • высокая степень устойчивости к таким воздействиям, как химические, термические, механические;
  • широкие возможности выполнения различных конфигураций каркасов;
  • использование в напряженных железобетонных сооружениях.

Результаты расчётов, осуществляемых с помощью таблиц, формул и калькуляторов, являются усредненными значениями, так как в действительности арматурные прутья обладают не идеально круглым сечением. Для определения необходимого количества металлопроката полученных данных будет достаточно.

Важным моментом при расчётах является тот факт, что расчётный и фактический вес арматуры 12 мм могут отличаться друг от друга. Несмотря на тщательный контроль ГОСТ, металлические прутья изготавливаются из различных типов стали и с разными поверхностями, в связи с чем отклонение значений варьируется в диапазоне 0,2–3%.


Классификация арматуры ГОСТ Р-52544-2006

Сколько хлыстов в тонне 12 арматуры: вес 1 метра, длина, площадь сечения, применение

Сколько весит арматура

Вес метра арматурного проката при схожем составе железного сплава стопроцентно находится в зависимости от поперечника арматурного проката и поперечного сечения арматурного проката.

При поперечнике арматурного проката равным трем миллиметрам и площади поперечного сечения, равным 0,071 квадратных сантиметра, удельный вес таковой арматуры составляет 0,055 килограмма на один метр.

READ Сколько штук пенобетона в кубе

При увеличении поперечника на один мм площадь поперечного сечения составляет 0,126 квадратных см, а вес 1-го метра таковой арматуры равен примерно 0. 098 килограмма на метр.

При поперечнике железного прута арматуры в 5 мм площадь поперечного сечения растет до значения, равного 0,196 квадратных см при всем этом вес увеличивается до значения равного 0,154 килограмма на метр.

При использовании арматуры с поперечником равным 6 миллиметрам, площади поперечного сечения 0,385 квадратных см, при всем этом масса 1-го метра равна 0,222 килограмма на метр. В принципе это можно выяснить и из таблицы веса арматуры.

При поперечнике арматурного прута равному восьми миллиметрам и площади поперечного сечения равного 0,503 квадратных сантиметра масса 1-го метра такового прута составляет 0,395 кг на один метр. 9-ти миллиметровый прут в поперечнике имеет площадь поперечного сечения равную 0,636 квадратных см, имеет массу 0,499 килограмма на метр погонный.

Арматурный прут, который имеет поперечник в 10 мм, имеет поперечное сечение 0,785 квадратных см, а массу один метр такового прута имеет равную 0,617 килограмма.

Арматура, имеющая 16 мм в поперечнике и площадь поперечного сечения 2,011 квадратных см, имеет массу 1-го метра равную 1,578 килограмма. Нередко конкретно она подходит для армирования фундамента.

Длина арматуры

В строй работах арматура так же нужна, как бетон. Ее непременно употребляют при строительстве фундамента, различных бетонных мощных конструкций. Когда составляется документация на стадии проектирования, непременно нужно провести подготовительный расчет расхода материалов. Для арматуры это определение характеристик длины и веса, поэтому как на фундамент либо другую конструкцию расчеты ведутся в метрах, а продается материал на вес. Поэтому главный параметр – длина арматуры, от которого нужно отталкиваться в последующих расчетах.

Самая нередко встречающаяся у арматуры длина прутка (хлыста) – 11,7 м. Она комфортна тем, что внахлест вязанная арматура обычно идет метражом по 10 м. Остаток употребляется для связки с другим прутком рядом. Тогда, имея ленточный 50-метровый фундамент, хватит 20 хлыстов той длины, что нередко задана производителем. Только малость остатков придется подпилить, также некие прутки попилить для горизонтальных и вертикальных стержней.

Пластмассовая арматура длину стержня имеет фактически ту же. Ходовой размер на поперечник 8-14 мм выпускают стержнями по 12 м. предлагают такую арматуру время от времени и в бухтах, когда объемы поставок большие. Это комфортно для застройщиков, так как на большом объекте целесообразнее раскатать бухту, поставить на фиксаторы – и все.

Для того, чтоб точно высчитать нужное количество материала и не переплатить, нужно знать такие характеристики арматуры: вес, длину. Для определения веса арматуры длина всех стержней суммируется и множится на вес 1 метра. Где взять данную величину? Для этого специально выстроили таблицы для расчетов. В ней приведены соотношения поперечника арматуры и вес за метр.

READ Сколько штук вагонки в кубе 3 метровой

Таким макаром, если мы знаем, что нам нужно 1000 м той же 12-миллиметровой арматуры, то покупая тонну, мы имеем ее с припасом 126 м (в 1 т арматуры 12 мм 1126 м прутков).

При помощи таких таблиц очень комфортно проводить прямые и оборотные расчеты. Когда делается прикидка по метражу на фундамент, то позже этот показатель по первой таблице переводим в кг. Если покупаем оптом тоннами, то лицезреем, хватает ли на всю конструкцию арматуры.

Длина мерной арматуры 11.7м, у немерной различная, как правило это от 5 до 7 и от 7 до 11 (метров). Данные в таблице теоретическая длина, может варьироваться зависимо от производителя до 5-7%.

Читайте также:  Фундамент для бани своими руками: пошаговая инструкция, расчет, как отбить диагонали, опалубка, виды фундамента, глубина

г. Москва, Строительная ярмарка 41 км МКАД

Сколько весит арматура 12 мм

Я долгое время собирался с духом, чтоб начать строительство собственного пригородного дома. Для проведения работ по заливке фундамента требовалось использовать огромное количество арматурного прута имеющего поперечник 12 мм. Сразу появился у меня вопрос, сколько весят арматуры 12 мм, но об этом я напишу ниже.

Примеры расчета

Арматура 6 и 12 мм класса А3 представляет собой более всераспространенную конфигурацию конструкций. Материал отличается наличием повторяющегося профиля с продольными ребрами и поперечными выступами.

Разработка производства подразумевает применение узкоспециальной ударопрочной противокоррозийной стали, образующей с бетоном цельную цельную конструкцию.

Почти всегда арматурные изделия с поперечником 6 и 12 мм используются для сооружения пригородных домов и дач, хозяйственных зданий. Это всераспространенный элемент ленточного фундамента.

Чтоб высчитать вес метра арматуры класса А3 с поперечником 6 мм используем последующие формулы:

Как видно из примера, данные не совершенно совпадают с таблицей. Наличие маленькой погрешности допустимо. Так, в примере вес 1-го метра арматуры 6 мм равен 0,221 кг.

Характеристики и технология производства А3

Этот тип арматуры изготавливается с помощью таких методов:

  1. упрочненный вытяжкой;
  2. горячекатаный;
  3. термически упрочненный.

Выпускаются эти прутки немерные и мерные. Мерная длина состоит из прутков 6м и 11,7м, а немерная длина — это любой отрезок арматуры вплоть до 11. 7 метра, но не более. Допустимый процент немерной длины в партии равен 10.

Сегодня производство арматуры входит в число главных направлений современного металлопроката. Такая популярность обусловлена тем, что чаще всего арматура применяется в строительной сфере. Вес арматуры А3 позволяет также выполнять каркасные работы. Процесс изготовления включает следующие этапы:

  • приём и транспортировка стали;
  • правка;
  • чистка;
  • резка;
  • гибка;
  • сварка сеток и каркасов, если необходимо.

На крупных предприятиях изготовление полностью автоматизировано, небольшие производители работают в ручном режиме. Из-за разных трудозатрат, стоимость продукции может отличаться. Обычно в цеху имеется две линии, где изготавливается арматура, — для бухт и прутков. Хранится готовая продукция на специальных стеллажах, с соблюдением требуемых норм.

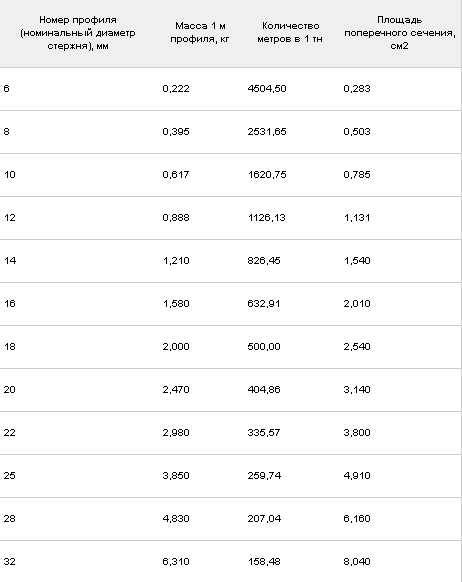

Таблица веса арматуры строительной


Таблица веса арматуры

Гост 5781-82 устаревший

Диаметр, ммВес метра, кгМетров в тонне
60. 2224504.5
80.3952531.65
100.6171620.75
120.8881126.13
141.21826.45
161.58632.91
182500
202.47404.86
222.98335.57
253.85259.74
284.83207.04
326.31158.48
367.99125.16
409.87101.32
4512.4880.13
5015.4164.89
5518.6553.62
6022.1945.07
7030.2133.1
8039.4625.34

Гост 34028-2016 актуальный

Диаметр, ммВес метра, кгМетров в тонне
40. 09910101.01
4.50.1258000
50.1546493.51
5.50.1875347.59
60.2224504.5
6.50.2613831.42
70.3023311.26
7.50.3472881.84
80.3952531.65
8.50.4452247.19
90.4992004.01
9.50.5561798.56
100.6171620.75
110.7461340.48
120.8881126.13
131.042959.69
141.208827.81
151.387720.98
161.578633.71
171.782561.17
181.998500. 5
192.226449.24
202.466405.52
222.984335.12
253.853259.54
284.834206.87
326.313158.4
367.99125.16
409.865101.37

Арматура представляет собой соединенные друг с другом элементы, используемые в железобетонных изделиях для поддержания растягивающего напряжения или в качестве усиления бетона в месте сжатия.

Арматуру и арматурные сетки применяют при строительных работах, во время возведения фундамента и стеновых конструкций, с использованием монолитного бетона. Чтобы выполнить бетонные работы, необходимо потратить много времени на возведение арматурного каркаса. Для этого делается армирование конструкции с использованием арматурных сеток.

Чтобы рассчитать объем заказа, необходимо определить вес арматуры, и выявить число погонных метров. Отметим, что он указывается в таблице ГОСТов, приведенной ниже на странице. Здесь вы найдете все необходимые значения. Также стоит учесть, что вес арматуры устанавливается исходя из расчета диаметра и области эксплуатации периодического профиля.

Источник

Удельный вес арматуры всех диаметров. Вес погонного метра арматуры.

Очень часто как заказчику, так и прорабу, нужно узнать точный вес арматуры, которую используют для проведения каких-либо работ. Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры. Тут все довольно просто. Для наглядности, ниже представлена краткая таблица удельного веса арматуры с различным диаметром, которая поможет Вам определиться с таким парметром, как вес погонного метра арматуры.
Вес арматуры в зависимости от диаметра и сколько метров в 1 тонне

Диаметр арматуры (мм)Вес кг/метрМетров в 1 тонне
5. 50.1875347
60.2224504
80.3952531
100.6171620
120.8881126
141.210826
161.580633
182.000500
202.470405
222.980335
253.850260
284.830207
326.310158
367.990125
409.870101
4512.48080
5015.41065

Вес арматуры 6 и 8 мм

Арматура небольшого диаметра, к которой относятся прутья 6 и 8 мм в сечении имеет довольно широкую сферу применения. Такая арматура может быть представлена на рынке в двух основных видах – с гладким стержнем или с рифленой поверхностью. Как правило, основные характеристики конкретной арматуры зависят от марки стали, которая была использована при производстве. Вес арматуры 6 мм (0,222 кг) и 8 мм (0,395 кг) также может несущественно меняться в зависимости от марки использованной стали, однако в большей степени он зависит именно от диаметра сечения стального стержня.

Вес арматуры 8 мм и 6 мм необходимо знать специалистам при расчете точной стоимости проекта. Несмотря на небольшой диаметр, прокат отличается достаточно высокой прочностью и надежностью при сравнительно небольшом весе. Стальные прутья небольшого диаметра применяются сегодня довольно широко в самых разных сегментах строительства. В первую очередь их использование обусловлено в промышленном и гражданском строительстве. Также тонкая арматура применяется в сварных сетках и конструкция, при изготовлении металлических каркасов, в процессе армирования железобетонных изделий и бетонных конструкций. Более подробно о сферах применения данной арматуры вы можете узнать у специалистов по телефонам, указанным на нашем сайте.

Для чего необходимо знать вес арматуры?

При проектировании различных объектах, а также непосредственно при строительстве домов из бетонных и железобетонных конструкций специалистам необходимо знать, сколько весит арматура 8 мм и 6 мм. Проектировщикам и сметчикам данная информация необходима для расчета бюджета, а также для определения необходимого количества используемого проката.

Вес арматуры можно рассчитать тремя способами:

  • вручную, используя специальные таблицы и формулы;
  • с помощью калькулятора и аналогичных программ;
  • с помощью специалистов .

При расчете веса арматуры с помощью таблиц необходимо учитывать суммарную длину стержней. При этом длина умножается па вес погонного метра, который берется из специализированной таблицы.

Вес арматуры необходимо учитывать на всех этапах строительства конструкции. Благодаря точной информации о весе арматуры, проектировщики могут оценить процент армирования конструкции.

Самостоятельно рассчитывать вес арматуры придется только в случаях, когда у вас отсутствует проект будущего строения, а также в тех случаях, когда в проект вносятся изменения, касающиеся диаметра арматуры, например, более тонкие стержни заменяются стержнями большего диаметра и пр.

За подробной информацией по весу изделий и их стоимости обращайтесь к менеджерам . В нашем каталоге представлена не только арматура 6 мм и 8 мм, но и другие диаметры от 10 до 40 мм.

Пример расчета веса погонного мета арматуры

Формула вычисления количества метров арматуры в 1 тонне тоже очень простая. Достаточно поделить 1т (1000 кг) на вес 1 метра арматуры. Ниже приведем несколько примеров вычисления количества метров в 1 тонне арматуры.

1000 кг / 0,222 кг/м = 4504 м в одной тонне арматуры диаметром 6 мм. Точно так же вы можете выяснить количество метров в тонне арматуры для любого другого диаметра.

В статье вес метра арматуры указан приблизительно для каждого производителя. Для более точных расчетов веса арматуры запрашивайте у продавца документы и спецификацию на продукцию.

Зная примерные цифры, вы уже можете спокойно определить пытается ли продавец вас обмануть на весе или длине арматуры.

Можно скачать прямо по этой ссылке гост вес арматуры 5781 82

Источник

Классификация

Согласно ГОСТу, из горячекатаной стали выпускают следующий сортамент строительной арматуры:

Продукция представлена широким ассортиментом: изделиями из разных марок стали, различных размеров и диаметров.

Весь сортамент строительной арматуры подразделяют на несколько классов, представленных в таблице ниже: А1 (А240), А2 (А300), А3 (А400), А4 (А600), А5 (А800), А6 (А1000). Цифра, следующая за буквой «А» в маркировке, указывает на предел текучести изделия. Сортамент гладкой арматуры имеет класс А1, рифленой – от А2 до А6.

КлассДиаметр арматурыМарка стали
А1 (А240)от 6 мм до 40 мм3СП, Д16, Ст3 (СтЗкп; СтЗпс; СтЗсп)
А2 (А300)от 10 мм до 80 ммСт5сп и Ст5пс – диаметр от 10 мм до 40 мм; 18Г2С – диаметр от 40 мм до 80 мм
А3 (А400)от 6 мм до 40 ммСт3, 25Г2С, 35ГС
А4 (А600)от 10 мм до 32 мм80С – диаметр от 10 мм до 18 мм; 20ХГ2Ц – диаметр от 10 мм до 32 мм
А5 (А800)от 6 мм до 36 мм23Х2Г2Т (АТ800)
А6 (А1000)от 6 мм до 32 мм22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Для улучшения сцепления с бетоном на арматуру при прокатке наносят ребра. В маркировке продукции, кроме индекса, могут присутствовать буквы, характеризующие качество стали:

Классы арматуры и область ее применения

Ниже представлена таблица сортамента арматуры, с указанием марки стали, использованной при ее изготовлении и других значимых характеристик.

Таблица классов арматуры и марок стали

Тип профиляКлассДиаметр, ммМарка стали
Гладкий профильА1 (А240)6-40Ст3кп, Ст3пс, Ст3сп
Периодический профильА2 (А300)10-40, 40-80Ст5сп, Ст5пс, 18Г2С
Периодический профильА3 (А400)6-40, 6-2235ГС, 25Г2С, 32Г2Рпс
Периодический профильА4 (А600)10-18 (6-8), 10-32 (36-40)80С, 20ХГ2Ц
Периодический профильА5 (А800)10-32 (6-8), (36-40)23Х2Г2Т
Периодический профильА6 (А1000)10-2222Х2Г2АЮ, 22Х2Г2Р

В следующей таблице пропишем соотношение классификации и области применения продукта:

КлассОбласть использования
А1 (А240)Монтажная гладкая арматура. Применятся в создании ЖБИ, распределяет нагрузки, обеспечивает состыковку разных частей каркаса.
А2 (А300)Относится к категории рабочих. По всему профилю идет рифление. Подходит для укрепления конструкций в малоэтажном строительстве, при создании монолитных конструкций с низким уровнем нагрузки.
А3 (А400, А500)По строению – это прут, созданный горячекатаным методом. Он подойдет в создании не только жилых, но и промышленных строениях, дорог, тротуаров.
А4 (А600)Еще одна рабочая разновидность. Прочность позволяет применять ее даже для сооружений с высокой степенью нагрузки, там, где каркас принимает сильное напряжение. Максимальный диаметр – до 32 мм.
А5 (А800)Дорогостоящий товар, относится к категории повышенной прочности. Используется в возведении причалов, подъемных строений, тоннелей метрополитена, гидроэлектростанций.
А6 (А1000)Сталь для этого изделия проходит процедуру термического упрочнения. Подойдет для возведения высотных зданий. Не деформируется, хорошо гасит вибрацию и сильные нагрузки.

Сортамент арматуры A3


Продукция выпускается в диапазоне диаметров 6-40 мм. В номере профиля стержней периодического профиля указан номинальный диаметр, который равен диаметру гладких прутов, равновеликих по площади сечения. Прокат с диаметром поперечного сечения до 10 мм может выпускаться в мотках или прутами, более – только прутами. Бухты формируют таким образом, чтобы не возникало перегибов. Длина отрезков – 6-12 мм. Стержни не должны быть искривлены более чем на 0,6% от общей длины.

Виды арматуры

Арматурные стержни могут изготовляться из:

Разновидности и их габариты:

В ГОСТ, исходя из упругости, делит их на классы:

Есть еще два интервальных упрочненных разновидности:

В соответствии с назначением:

По настроенности:

По использованию:

Пять методик употребления арматуры.

Из-за технологичности сборки и малой стоимости, арматуру повсеместно используют в разнообразных частях строительного производства.

Арматура А1 и А3 в Краснодаре

Приобрести арматуру по низким ценам можно на нашем сайте. В каталогах предприятия «ДорСтройМеталл» всегда найдете весь спектр существующего металлопроката и его наиболее подробное описание. Для нашей фирмы покупатель – особенно важный посетитель!

Источник

Для чего требуется рассчитать массу проката?

Узнать вес металлопроката требуется в разных случаях. Это, например, делается при оценивании цены стройработ на различных этапах строительства. Часто нужно определить, какой имеет вес арматура 12 мм за один метр. Именно такой вид проката является одним из наиболее распространенных среди частных застройщиков. У него лучший баланс стоимости и прочности. Сейчас купить арматуру 12 мм с доставкой в Москве можно особенно выгодно на нашем сайте. Использовать продукцию можно для возведения частных особняков, дачных домов и других построек.
Ввиду распространенности прутов диаметром двенадцать миллиметров, в этой статье расскажем именно об этих арматурных стержнях. А именно о том, как узнать их массу (вес арматуры 12 мм за метр) и для чего нужен такой показатель.

Коротко об арматурных прутах

У стальных стержней двенадцать миллиметров основное назначение – увеличивать прочность железобетонных стройконструкций. Используя материал, обвязывают сваи, укрепляют основания зданий и пр. Изделие производится из низколегированного металла (сталь). Такой материал имеет хорошую устойчивость к износу, у него высокие показатели прочности и есть масса других позитивных свойств. Металлические прутки выпускаются разных классов. Изделие может быть рифленым (класс А3) или нерифленным, т.е. гладким (класс А1).

Рекомендуем: Керамогранит в доме — красиво и благородно

Вес 1 м стальной арматуры А3

Редакция E-metall Опубликовано 2021-03-12

На странице указаны значения теоретического веса 1 метра стрежневой рифленой арматуры А3.

Для более точного расчета веса арматуры класса А3 можно воспользоваться нашим калькулятором.

Таблица теоретического веса рифленой арматуры А3 по ГОСТ 5781-82

Диаметр арматуры, ммВес 1 метра погонного арматуры, кгКоличество метров арматуры в 1 тоннеПлощадь поперечного сечения арматуры, см2
60,2224504,50,283
80,3952531,650,503
100,6171620,750,785
120,8881126,131,131
141,21826,451,54
161,58632,912,01
1825002,54
202,47404,863,14
222,98335,573,8
253,85259,744,91
284,83207,046,16
326,31158,488,04
367,99125,1610,18
409,87101,3212,57
4512,4880,1315
5015,4164,8919,63
5518,6553,6223,76
6022,1945,0728,27
7030,2133,138,48
8039,4625,3450,27

Как узнать вес

Вес арматуры 8 мм определяется при помощи специальных таблиц, которые представлены в ГОСТе на данные изделия:

Диаметр арматурных стержнейВес 1 м, кгВес 1 отрезка, длиной 11,75 м, кгКоличество метров в тонне
80,3954,642531
120,88810,431126
161,5818,56633

Чтобы рассчитать общий вес арматуры 8 мм, который необходим для изготовления определенной конструкции или для строительства конкретного объекта, следует умножить ее длину в метрах на массу 1 м. Но не следует забывать, что табличные данные могут отличаться от фактических значений на 2–10%, что считается нормой.

При выполнении расчетов нужно обязательно учитывать небольшой перерасход стальных стержней. При создании массивных каркасов арматура 8 мм стыкуется между собой с небольшими заходами. Поэтому для эффективной организации рабочего процесса данный материал берут с небольшим запасом.

Расчет веса арматуры

цена за тонну и за метр с доставкой

Металл

Ø

Вес п/м

Метраж

Вес

Арматура А3

68101214161820222528323640

2.08кг.

0.00кг.

Каталог цен на арматуру (таблица)
МеталлЦена за тоннуЦена за метр пог.
Арматура А3 Ø6
класс А500С, длина 6м, 9м
88600 ₽/тн20 ₽/мпЗаказать
Арматура А3 Ø8
класс А500С, длина 6м, 11,7м
80800 ₽/тн33 ₽/мпЗаказать
Арматура А3 Ø10
класс А500С , длина 11.7м
77100 ₽/тн25 ₽/мпЗаказать
Арматура А3 Ø12
класс А500С , длина 11.7м
74600 ₽/тн67 ₽/мпЗаказать
Арматура А3 Ø14
класс А500С , длина 11.7м
74100 ₽/тн94 ₽/мпЗаказать
Арматура А3 Ø16
класс А500С , длина 11.7м
74100 ₽/тн122 ₽/мпЗаказать
Арматура А3 Ø18
класс А500С , длина 11.
74100 ₽/тн155 ₽/мпЗаказать
Арматура А3 Ø20
класс А500С , длина 11.7м
74100 ₽/тн191 ₽/мпЗаказать
Арматура А3 Ø22
класс А500С , длина 11.7м
74600 ₽/тн232 ₽/мпЗаказать
Арматура А3 Ø25
класс А500С , длина 11.7м
74100 ₽/тн298 ₽/мпЗаказать
Арматура А3 Ø28
класс А500С , длина 11.7м
74100 ₽/тн373 ₽/мпЗаказать
Арматура А3 Ø32
класс А500С , длина 11.7м
74100 ₽/тн487 ₽/мпЗаказать
Арматура А3 Ø36
класс А500С , длина 11.
75100 ₽/тн603 ₽/мпЗаказать
Арматура А3 Ø40
класс А500С , длина 11.7м
56600 ₽/тн587 ₽/мпЗаказать
Проволока вязальная 1,292990 ₽/тн94 ₽/кгЗаказать
Арматура для фундамента цена>>>Арматура цена за метр в розницу>>>

Цена арматуры А500С меняется в зависимости: от объема, начала строительного сезона или его спада, от качества и химического состава стали профиля. Сезонное изменение цен начинается весной, когда фиксируется рост стоимости и в конце осени происходит спад потребления материала, что приводит к снижению ценника как за тонну, так и за метр.

Наша компания дает низкую стоимость на арматуру за счет экономически обоснованных факторов: тесное сотрудничество с заводами производителями (прямые поставки дают возможность сохранить оптовые цены с предложением хороших скидок на большие объемы) и хорошо спланированной логистики. Стоимость арматуры может быть рассчитана как с доставкой, так и без учета доставки. Цена арматуры с доставкой отличается от стоимости без доставки, тем что, в сумму включена перевозка металлопроката на грузовой машине до объекта заказчика. Металл будет доставлен в течении двух дней после оплаты по безналичному расчету, или подтверждения заказа за наличные по факту поставки.
Сотрудничество с нами не только экономически выгодно за счет ценовой политики, но и является гарантом надежных поставок, без срывов и перебоев в работе.

Рассмотрим факторы влияющие на готовность купить арматуру у поставщика:

  • Конкурентная стоимость металла
  • Возможность оперативных поставок
  • Наличие больших объемов на складах, обеспечивающего бесперебойные поставки
  • Надежность поставщика и производителя
  • Качество стали

Большой объем закупок на крупные объекты напрямую связан с возможностью получения скидок на цену за тонну от компании ПК «СнабЭкспо».
Строительные организации Москвы нуждаются в регулярных и надежных поставках арматуры по стоимости привлекающей потребителей для оптовых и розничных закупок.

Чем цена за тонну арматуры отличается от цены за метр?

Цена за тонну подразумевает более выгодное предложение, так как объем открывает путь к хорошим скидкам. Компания ПК «СнабЭкспо» предлагает закупки по стоимости ниже средней рыночной, за счет большого оборота и наличия своих складов с хранением металлопроката.

Цена за метр предлагается покупателю при запросе розничной стоимости металла, она полностью соответствует расчету по тоннажу.  В метрах частнику проще понять экономическую выгоду нашего предложения на малые объемы приобретения материала.

Рассчитать стоимость 1 метра можно по формула: стоимость 1 тонны / на количество метров в 1 тн (по теории или по факту).

Диаметры А500С

Производственная компания «СнабЭкспо» предлагает широкий выбор диаметров арматуры АIII (рифленой) для частных и оптовых потребителей. Стандартными диаметрами основного потребления строительной арматуры А500С являются: 6мм, 8мм, 10мм, 12мм, 14мм, 16мм

Описание:
Арматура — качественный строительный материал, представляющий из себя пруток периодического профиля, изготовленный из стали. Строительная сфера является одним из основных потребителей металлопроката, в том числе и арматуры, которая чаще всего используется для создания железобетонных конструкций разных конфигураций.
Профиль периодического сечения обозначается маркировкой А3 (рифленая) и классифицируется как А500С для определения технических характеристик металлопроката.

Для чего нужна арматура А500С и каково ее технологическое назначение
Данный вид металлопроката применяется для упрочнения бетонных конструкций и сваривания строительных каркасных конструкций. Распространено применение арматуры для производства вторичного проката – сварной армированной сетки.

Технические характеристики стального стержня с периодическим рифлением позволяют создавать прочные строительные материалы, такие как: железобетонные плиты, сваи, фундамент.

За счет того, что стержень металлический хорошо сваривается и обладает большой прочностью, является незаменимым металлопрокатом в строительных работах любой сложности.

Связь с компанией
Звоните по номеру +7 (495) 946-91-69 и уточняйте стоимость арматуры строительной с доставкой или самовывозом. Наша компания предлагает арматуру А3 класса А500С, так же в наличии есть арматура рифленая А3 сталей 35гс, 25г2с. Менеджеры помогут укомплектовать заказ, проконсультируют по вопросам стоимости, скидок и оплаты, а также оформят доставку по Москве и МО.

Сколько весит метр арматуры 10 — Строительство и стройтехника

Содержание

Сколько весит метр арматуры 10


Содержание


Арматура 10 мм применяется в большинстве случаев применяется как материал для усиления бетонных оснований, фундамента. Знание массы арматурных стержней данного диаметра помогает рассчитать плотность каркаса, количество бетона на м2.

В этой статье мы приведём правильные размеры и массу по ГОСТ.


Незнание правильных размеров и веса 1 метра арматуры 10 может привести к обману со стороны поставщиков, которые реализуют некачественный металлопрокат. Поэтому перед закупкой, следует прочитать эту статью и ознакомиться с правильными значениями нормативных документов,  особенно если речь идёт об оптовых партиях металлопродукции.


Вес 1 метра арматуры 10 мм

Масса арматурного профиля определяется по ГОСТ 5781-82

Вес 1 метра арматуры диаметром 10 мм составляет 0.617 кг.

В 1 тонне содержится 1620 м арматурного профиля.

Размеры и чертёж
  • номинальный диаметр изделия: 10 мм;
  • количество метров проката в тонне: 1620 м;
  • масса погонного метра: 0.616 кг;
  • допуски по весу на 1 погонный метр: + 5% — 6%;
  • овальность: не более 1.2 мм;
  • номинальная площадь поперечного сечения: 78,3 мм2.

Чертёж типовой модели

Диаметр (мм)

Предел площади сечения (см2)

Документ



10

0.616

5781-82
Размеры и вес других диаметров
Арматура 10 мм длина прутка


Для того, чтобы объективно ответить на вопрос какая длина арматуры 10 стандарт, необходимо знать, что изделия группируются на мерные и немерные. В первом случае, прутья будут одинаковые. Единственное что следует сделать заказчику — предварительно согласовать размеры с поставщиком, ведь протяжённость прута составляет от 6 до 12 метров.


Партия немерной длины будет состоять из брусков самого разного размера. Такое решение выгодно брать, если проект не подразумевает ответственной функции.

Немерная арматура намного дешевле, в отличие от мерного металлопрофиля. Существует несколько ГОСТов, в которых прописаны максимальные отклонения и требования к партии.


ГОСТ 5781


Существует три варианта:

  • Стержни мерной длины;
  • Присутствуют немерные отрезки;
  • Партия полностью с немерными изделиями.

В первом случае, партия состоит из одинаковых стержней, длина которых варьируется с 6 до 12 метров по предварительному согласованию с поставщиком.

Во втором варианте протяженность немерных отрезков составляет не менее 2 м. Содержание общего числа немерных отрезков не превышает 15% от массы партии.

Третьему варианту свойственно наличие арматуры с длиной 3-6. Процентное содержание стержней не более 7%.

ГОСТ 52544-2006


Длина этого стандарта варьируется 6-12 м. Мерные размеры это прутки 6-12, а диапазон немерных размеров ограничен 6-12 метров. Также допускается не более 7% от общей массы партии наличие коротких прутков 3-6.

Допустимая погрешность — не более 1 см в большую сторону.

ГОСТ 31938

Стандарт обуславливает нормы для стеклопластиковой арматуры. Длина полимерного профиля варьируется от 0,5 до 12. Поставка осуществляется в бухтах.

Допустимые отклонения для протяженности мерных прутков:

  • 0,5-6 м – 25 мм в большую сторону;

  • 6-12 м – на 35 больше;

  • Больше 12 м – погрешность составляет +50 мм.

Цены за метр и тонну

Вес арматуры стальной рифленой А3

Таблица расчета веса арматуры стальной рифленой А3

В соответствии с требованиями

ГОСТ 5781-82.


Металлобаза «Аксвил» продает оптом и в розницу:

• АРМАТУРУ РИФЛЕНУЮ А3 • АРМАТУРУ ГЛАДКУЮ А1 • АРМАТУРУ КОМПОЗИТНУЮ

Первый поставщик арматуры.

Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.



Теоретический вес, удельный вес 1 метра погонного стальной рифленой арматура А3 (А500С / S500)
Диаметр арматуры, ммВес 1 метра погонного арматуры, кгКоличество метров арматуры

в 1 тонне

Площадь поперечного сечения арматуры, см2
60,2224504,50,283
80,3952531,650,503
100,6171620,75
0,785
120,8881126,131,131
141,21826,451,54
161,58632,912,01
1825002,54
202,47404,863,14
222,98335,573,8
253,85259,744,91
284,83207,046,16
326,31158,488,04
367,99125,1610,18
409,87101,3212,57
4512,4880,1315
5015,4164,8919,63
5518,6553,6223,76
6022,1945,0728,27
7030,21 33,138,48
8039,4625,3450,27



Смотрите также: Online-калькулятор расчета веса и длинны стальной арматуры А3 в зависимости от диаметра.

Сколько весит стальная рифленая арматура А3 А500С / S500? Как рассчитать вес арматуры? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса арматуры в зависимости от диаметра. Масса арматуры, теоретический удельный вес 1 метра погонного арматуры, количество метров арматуры в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить арматуру в Минске оптом и в розницу.

Смотрите также: Металлопрокат по размерам и типам.

Вес арматуры в 1 метре

Удельный вес метра арматуры всех диаметров

Таблица расчетов
Диаметр (мм)Вес 1 метра, (кг)
60,222
80.395
100,617
120,888
161. 578
202.466
253,853
326,313
409,864

Арматура – распространенный вид металлопроката в строительстве, который используют для работы с бетоном для возведения зданий. Эта удобная металлическая конструкция, она имеет круглое сечение и служит для укрепления бетонных быстровозводимых строений. В целях повышения качества ремонта массово применяется компаниями, которые занимаются постройкой сооружений.Некоторые из них пользуются особенным спросом у покупателей среди других видов услуг.

Сколько килограмм в 12-дюймовой арматуре? Стандартной железной основой считается размер 12 мм, ее вес одного метра доходит до 0,888 кг. Самые часто применяемые марки для выполнения строительных и отделочных работ считается А1 и А3. Оборудование класса А1 изготавливается из прочной, гладкой стали, и является высококачественным материалом.

Таблица — вес арматуры в 1 метре

А3 имеет рифленую поверхность, которая обладает отличной твердостью и гибкостью. Сколько килограмм в 1 метре арматуры? Вес арматуры зависит от ее размера диаметра, который может достигать от 8 мм до 40 мм, в соотношении длины и массы одного погонного метра:

В нашем интернет-магазине можно купить необходимый товар недорого в широком ассортименте типов и размеров. Вам достаточно лишь выбрать нужный материал и добавить его в корзину. Здесь вы сможете узнать стоимость желаемого товара и получить консультацию от наших специалистов. Мы бесплатно доставим заказ по городам России.

Вес арматуры. Масса погонного метра арматуры ГОСТ 5781-82

Калькулятор

Вес арматуры, масса горячекатаной круглой стали

Арматура — совокупность соединенных между собой элементов, которые при совместной работе с бетоном в железобетонных сооружениях воспринимают растягивающие напряжения (хотя также могут использоваться для усиления бетона в сжатой зоне).

Основное применение арматурная сталь периодического профиля находит при строительстве фундаментов и стен зданий и сооружений из монолитного бетона. При производстве бетонных работ значительных затрат времени и средств требует устройство армокаркаса для армирования конструкции изготовленных из арматурных сеток. Для расчета объема заказа нужно знать сколько кг в метре арматуры и количество погонных метров арматурной стали.

Вес метра арматуры представлен в таблице соотношения диаметра и массы 1 м. Зная вес арматурной стали по ГОСТ 5781-82 можно оценить коэффициент армирования конструкции (отношение массы арматуры к объему бетона) и определить сколько материала нужно на фундамент (на куб бетона)

Погонный метр арматуры — отдельные арматурные стержни гладкого и периодического профиля длиной 1 метр, вес которых зависит от диаметра арматурной стали ГОСТ 5781-82 (из ряда размеров диаметра периодической стали — 6, 8,10, 12, 14, 16, 18,20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм — см. СОРТАМЕНТ АРМАТУРЫ).

Сколько весит арматурная сетка для стяжки, выполнения работ по штукатурке, для изготовления армокаркаса фундамента железобетонного (бетон + связанные прутья арматуры), какая масса армосетки для кирпичной кладки, зависит от размера карт (длина, ширина полотна), размера ячейки (квадрат мм х мм) и диаметра арматурной проволоки (мм). Строительные организации используют производимую в Украине арматуру, масса которой соответствует требованиям ГОСТ, поскольку отечественная арматурная сталь достаточно высокого качества, и соответствует всем ГОСТам и нормам на металлопрокат.

Вес арматуры выбирается в зависимости от видов по ГОСТ, размеров диаметра (см. таблицу — «Удельный вес арматуры в погонном метре») и сферы применения периодического профиля.

Масса погонного метра арматуры зависит от формы поверхности периодического профиля: рифленого или гладкого снаружи. Выступы в виде ребер, рифления на поверхности стержневой арматурной стали периодического профиля или ребристой проволочной стали значительно улучшают сцепление с бетоном и его характеристики.

Сортамент арматуры в зависимости от технологии изготовления арматурной стали для железобетонных конструкций подразделяется на горячекатаную стержневую (А1 — А240, А2 — А300, А3 — А400, А500, А600, А800, А1000) и холоднотянутую проволочную сталь (Вр-1).

Масса 1 м арматуры горячекатонной не зависит от ее основных механических характеристик, которые подразделяют на шесть классов сортамента в зависимости от прочности металла и марки стали, с условным обозначением: A-I, А-II, A-III, A-IV, A-V, A-VI.

Клас арматурной сталиДиаметр профиля, ммМарка стали арматуры
A-I (А240) гладкая6-40Ст3кп, Ст3пс, Ст3сп
A-II (А300) рифленая10-40
40-80
Ст5сп, Ст5пс
18Г2С
Ас-II (Ас300) рифленая10-32
(36-40)
10ГТ
A-III (A400) рифленая6-40
6-22
35ГС, 25Г2С
32Г2Рпс
A-IV (A600) рифленая10-32
(6-8)
(36-40)
80С
20ХГ2Ц
A-V (А800) рифленая(6-8)
10-32
(36-40)
23Х2Г2Т
А-VI (А1000) рифленая10-2222Х2Г2АЮ, 22Х2Г2Р,20Х2Г2СР

Гладкий профиль прута у первого класса арматуры, очень редко это может быть вторым классом, но все остальные виды имеют только рифлёную поверхность. Так же разные типы отличаются диаметром, весом и длиной.

К примеру, арматура строительная A3 служит для укрепления бетонных конструкций быстровозводимых зданий и широко используется строительными компаниями в Киеве. Гладкая арматура А1 применяется для создания арматурных стяжек, так как эту разновидность отличает повышенная эластичность прутьев. Фактический вес арматуры строительной складывается из массы арматурных каркасов элементов (фундамента, стен, бетонных перекрытий) монолитного здания, сварных сеток, которые затем заливаются бетонным раствором по опалубке.

Производство арматурной стали в Украине осуществляется с применением отработанных в советское время технологий в области обработки металла, и, как правило, на оборудовании доставшемся в наследство от СССР, и именно поэтому отечественные производители продают арматурную сталь по цене достаточно доступной при хорошем качестве и соответствии требованиям ГОСТа.

Арматура 8, 10, 12, 14, 16, 18, 20, 22, 25 наиболее ходовая по размеру диаметра периодического профиля, продаваемая украинскими производителями. Импортные аналоги имеют более высокую цену. Арматура в Украине перед продажей с металлобазы проходит поэтапный контроль качества при осуществлении производственного процесса, что гарантирует высокое качество, которое соответствует государственным стандартам ГОСТам.

Какой вес у арматуры по длине?

Вес арматурной стали, неоходимой для покупки расчитывают умножением суммарной длинны всех стержней в пачке на вес погонного метра арматуры (см. таблицу массы 1м и сколько метров в тонне арматуры). Перевод из метров в тонны выполняется путем умножения удельного веса арматуры (масса 1 метра) на количество погонных метров. Ниже представлена таблица сечений арматуры, удельный вес 1 погонного метра А1 (А240), А2 (А300), А3(А400), А4(А800), А5(А800), А6(А1000) , количество метров в тонне для перевода веса в суммарную длину всех стержней в пакете или бухте. Арматура в бухтах позволяет отрезать в размер хлысты любой, требуемой длины, что уменьшит количество отходов и избавит от необходимости сращивать по длине отдельные прутки стандартной длины (6 или 12 метров).

Таблица массы арматурной стали. Сколько вес 1м арматуры

Диаметр арматурыВес 1 метра арматуры, кгПогонных метров в тоннеПредельные отклонения веса в %
6 мм0,2224504,5+9,0 -7,0
8 мм0,3952531,65+9,0 -7,0
10 мм0,6171620,75+5,0 -6,0
12 мм0,8881126,13+5,0 -6,0
14 мм1,21826,45+5,0 -6,0
16 мм1,58632,91+3,0 -5,0
18 мм2500+3,0 -5,0
20 мм2,47404,86+3,0 -5,0
22 мм2,98335,57+3,0 -5,0
25 мм3,85259,74+3,0 -5,0
28 мм4,83207,04+3,0 -5,0
32 мм6,31158,48+3,0 -4,0
36 мм7,99125,16+3,0 -4,0
40 мм9,87101,32-+3,0 -4,0
45 мм12,4880,13+3,0 -4,0
50 мм15,4164,89+2,0 -4,0
55 мм18,6553,62+2,0 -4,0
60 мм22,1945,07+2,0 -4,0
70 мм30,2133,1+2,0 -4,0
80 мм39,4625,34+2,0 -4,0
Расчет веса арматуры, сетки сварной

Если нет под рукой расчетной таблицы арматуры, калькулятора металла онлайн, то общий вес арматурной сетки можно посчитать самому, определив общую длину проволоки из которой состоит сварная сетка размером 1м2 и умножив количество метров на удельный вес погонного метра проволоки. При отсутствии справочника, расчет веса погонного метра арматуры можно выполнить самостоятельно, на обычном калькуляторе. Объем металла в 1 метре стального цилиндра равен 1 м x (3,14 x D x D/4). В скобках геометрическая площадь круга диаметром D. Вес прутка получается умножением объема на удельный вес арматуры который равен 7850 кг/м3. Данным способом Вы можете посчитать сколько кг в метре арматуры, пересчитать тонны в метры.

Например на калькуляторе, сделаем расчет веса 1 м арматуры диаметром 12 мм:
Объем металла — 1 м x (3,14 x 0,012 м x 0,012 м/4) = 0,00011304 м3,
Удельный вес — 0,00011304 м3 x 7850 кг/м3 = 0,887 кг. Примерно равен значению в таблице арматуры с теорвесом.

Если длина арматуры 12м, то в формулу подставляем требуемое значение длины проката стали и делаем расчет веса стержней. Для определения веса сетки надо умножить полученное значение массы 1 м2 сетки на число квадратных метров в сварном арматурном каркасе. Для автоматического расчета используйте Калькулятор веса арматуры.

Еще один пример. Рассчитаем вес сетки 100х100х4 площадью 1 м2. Сварная сетка состоит из 18 сваренных арматурных стержней длиной 1м. Общая длина стержней составит 18х1=18 метров. Удельный вес арматурной проволоки 4мм — 0,092 кг/м. Тогда масса погоного метра сетки высотой 1м составит 18х0,092=1,66 кг/м2 +1% на массу сварочных материалов.

< Предыдущая   Следующая >




Часто задаваемые вопросы:

✔️ Как расчитать тоннаж металла по формуле?

Для подсчета тоннажа нужно перемножить вес одного погонного метра (теорвес) на количество метров металлопроката.

✔️ Как посчитать вес металла по размерам, по площади?

Для быстрого расчета веса металла воспользуйтесь нашим Калькулятором металлопроката.

✔️ Как рассчитать стоимость металлоконструкции?

Чтобы посчитать стоимость металлоконструкции нужно узнать её вес, состоящий из массы отдельных элементов металлопроката. Тогда перемножив цену за одну тонну металлоконструкций на тоннаж материалов, получим стоимость всего металлоизделия.


Удельный вес арматуры всех диаметров. Вес погонного метра арматуры.

    Очень часто как заказчику, так и прорабу, нужно узнать точный вес арматуры, которую используют для проведения каких-либо работ. Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры. Тут все довольно просто.  Для наглядности, ниже представлена краткая таблица удельного веса арматуры с различным диаметром, которая поможет Вам определиться с таким парметром, как вес погонного метра арматуры.

Вес арматуры в зависимости от диаметра и сколько метров в 1 тонне
Диаметр арматуры (мм)Вес кг/метрМетров в 1 тонне
5. 50.1875347
60.2224504
80.3952531
100.6171620
120.8881126
141.210826
161.580633
182. 000500
202.470405
222.980335
253.850260
284.830207
326. 310158
367.990125
409.870101
4512.48080
5015.41065

Подробная таблица веса 1 метра арматуры.

Вес арматуры 5 мм ~ 0,186 кг/м

Вес арматуры 6 мм ~ 0,222 кг/м

Вес арматуры 8 мм ~ 0,395 кг/м

Вес арматуры 10 мм ~ 0,617 кг/м

Вес арматуры 12 мм ~ 0,888 кг/м

Вес арматуры 14 мм ~ 1,210кг/м

Вес арматуры 16 мм ~ 1,580 кг/м

Вес арматуры 18 мм ~ 2,000 кг/м

Вес арматуры 20 мм ~ 2,470 кг/м

Вес арматуры 22 мм ~ 2,980 кг/м

Вес арматуры 25 мм ~ 3,850 кг/м

Вес арматуры 28 мм ~ 4,830 кг/м

Вес арматуры 32 мм ~ 6,310 кг/м

Вес арматуры 36 мм ~ 7,990 кг/м

Вес арматуры 40 мм ~ 9,870 кг/м

Вес арматуры 45 мм ~ 12,480 кг/м

Вес арматуры 50 мм ~ 15,410 кг/м

Пример расчета веса погонного мета арматуры

   Формула вычисления количества метров арматуры в 1 тонне тоже очень простая. Достаточно поделить 1т (1000 кг) на вес 1 метра арматуры. Ниже приведем несколько примеров вычисления количества метров в 1 тонне арматуры.

1000 кг / 0,222 кг/м = 4504 м в одной тонне арматуры диаметром 6 мм. Точно так же вы можете выяснить количество метров в тонне арматуры для любого другого диаметра.

  В статье вес метра арматуры указан приблизительно для каждого производителя. Для более точных расчетов веса арматуры запрашивайте у продавца документы и спецификацию на продукцию.

   Зная примерные цифры, вы уже можете спокойно определить пытается ли продавец вас обмануть на весе или длине арматуры.

Вся информация взята из госта Государственного стандарта Союза ССР — вес арматуры ГОСТ 5781 82

Можно скачать прямо по этой ссылке гост вес арматуры 5781 82

Масса арматуры теоретический вес 1 метра погонного (1/мп)

Подписаться на Телеграм канал, ежедневное обновление цен на арматуру

 арматура ГОСТ класс А500С, А3, А1масса 1 метра (кг)Вес 1 прутка арматуры длина 11,7мКоличество метров в тонне (м)
 Ø 6 мм0,2222,64504,5
 Ø 8 мм0,3954,622531,65
 Ø 10 мм0,6177,221620,75
 Ø 12 мм0,88810,391126,13
 Ø 14 мм1,2114,16826,45
 Ø 16 мм1,5818,49632,91
 Ø 18 мм223,4500
 Ø 20 мм2,4728,9404,86
 Ø 22 мм2,9834,87335,57
 Ø 25 мм3,8545,05259,74
 Ø 28 мм4,8356,51207,04
 Ø 32 мм6,3173,83158,48
 Ø 36 мм7,9993,48125,16
 Ø 40 мм9,87115,47101,32
 Ø 45 мм12,48146,0180,12
 Ø 50 мм15,41180,2964,89
 Ø 55 мм18,65218,2053,61
 Ø 60 мм22,19259,6245,06
 Ø 70 мм30,21353,4533,10
 Ø 80 мм39,46461,6825,34

Вес арматуры таблица

Вес арматуры, таблица веса (масса) за 1 метр арматуры


При проведении строительно-монтажных работ расчет массы металлических изделий крайне важен, поскольку он позволяет оценить итоговые параметры возводимых конструкций и определить стоимость материала (для этого берется вес арматуры 10 мм за метр). Для проведения подсчетов можно использовать специальные таблицы, в которых указаны параметры прутков и их расчетная масса, а также популярные онлайн-калькуляторы, для применения которых нужно знать точные данные о технических характеристиках металлопроката.


Зная точную массу прокатных материалов, вы сможете существенно сэкономить, правильно подобрав транспортное средство для их транспортировки. Если вы не уверены, что сможете правильно произвести расчеты, в компании «Региональный Дом Металла» помогут узнать вес арматуры 12 мм за метр с предельной точностью, поскольку рассчитают его по специальной формуле. Посмотреть доступные виды арматуры для фундамента.


Таблица веса арматуры


Узнать, какую массу имеет изделие – арматура 12 вес 1 метра, можно из таблиц, в которых указываются:


  • масса одного погонного м изделия;

  • количество метров проката в одной тонне;

  • диаметр  проката в миллиметрах;

  • площадь сечения прутков в сантиметрах квадратных;

  • класс стали, используемой в производстве.

Сортамент

Масса 1 метра

Масса (теоретич. ), кг.

Предельн. отклонения, %

6

0,222

+9 / -7

8

0,395

10

0,617

+5 / -6

12

0,888

14

1,21

16

1,58

+3 / -5

18

2,0

20

2,470

22

2,980

25

3,850

28

4,830

32

6,310

+3 / -4

36

7,990

40

9,870

45

12,480

50

15,410

+2 / -4

55

18,650

60

22,190

70

30,210

80

39,460


В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Если же определить вес арматуры 16 мм за метр таблица не помогла, можно прибегнуть к использованию онлайн-калькулятора по размеру для проведения расчетов. Для его применения необходимо знать следующие параметры: диаметр проката, длину прутков и их количество. Калькулятор посчитает массу общую и для одного стержня, общую длину прутков, объем в кубометрах. Существуют также калькуляторы, которые основываются на справочных данных при подсчете. Чтобы воспользоваться ими, нужно знать ГОСТ, по которому изготовлен прокат, материал изготовления и сортамент (наименование проката). Существуют так же товары, для которых данный инструмент не пригоден, один из таких продуктов — сетка кладочная, страницу которой можно найти тут.


Масса арматуры


Что же делать, если под рукой нет онлайн-калькулятора, а данным таблиц в интернете вы не очень доверяете? Все просто – определить вес арматуры 8 мм за метр вы можете самостоятельно, воспользовавшись самым обычным калькулятором. Чтобы узнать массу погонного метра металлопроката, нужно определить общую длину прутков, а затем умножить удельную массу погонного метра изделия на количество метров. Для расчета используется формула: 1 м х (3,14 х D x D/4). Произведя действия в скобках, получим геометрическую площадь круга с заданным диаметром. Не нашли что искали? Возможно вам будет интересна страница с затворами трубопроводными, найти которую можно тут: https://rdmetall.ru/truboprovodnaya-armatura/zatvory/.


Таким образом, вес погонного метра арматуры получаем, умножив объем на удельную массу изделия, равную 7850 килограмм на кубометр. Пример вычислений для одного м прутка диаметром 8 миллиметров. Объем металла: 1 м х (3,14 х 0,008 м х 0,008 м/4) = 0,00005024. Удельная масса: 0,00005024 кубометр х 7850 килограмм на кубометр = 0,394384 килограмма. В формулу можно подставлять любое значение D, и получать точные данные по любому металлопрокату, что позволит определить стоимость конструкций для строительства.

Использование групп вершин — Руководство Blender

Группы вершин для костей

Это одно из основных применений утяжеления. Когда кость движется, вершины
вокруг сустава также должны двигаться, но немного, чтобы имитировать растяжение
кожи вокруг сустава. Используйте «легкую» краску (10-40%) на
вершины вокруг сустава, чтобы они немного двигались при вращении кости.
Хотя есть способы автоматического присвоения веса арматуре
(см. раздел о снятии шкуры),
вы можете сделать это вручную.Чтобы сделать это с нуля, обратитесь к описанному ниже процессу.
Чтобы изменить автоматически назначенные веса, перейдите к середине процесса, где указано:

  1. Создайте арматуру.

  2. Создайте сетку, которая будет деформироваться при перемещении костей каркаса.

  3. Выделив сетку, создайте модификатор Armature для вашей сетки.
    (находится в Свойствах, вкладка Модификаторы ).
    Введите название арматуры.

Поднимите здесь, чтобы изменить автоматически назначенные веса.

  1. Выберите арматуру в 3D Viewport и переведите арматуру в режим Pose Mode
    с помощью Ctrl - вкладка или селектора режима заголовка 3D Viewport.

  2. Выберите желаемую кость в каркасе.

  3. Выберите свою сетку с помощью LMB и сразу же переключитесь на Weight Paint Mode .
    Сетка будет окрашена в соответствии с весом (градусом)
    что выбранное движение кости влияет на сетку.Изначально он будет весь синий (без эффекта).

  4. Раскрасьте сколько душе угодно. Сетка вокруг самой кости должна
    быть красным (обычно) и плавно переходить через радугу к синему для вершин
    дальше от кости.

Чтобы выбрать другую кость арматуры, используйте Ctrl - LMB ,
это действие активирует соответствующую группу вершин и отобразит соответствующие веса.

Примечание

В этом режиме можно выбрать только одну кость за раз (поэтому Shift - LMB щелчок не работает).

Подсказка

Если сетка покрывает кости, вы не сможете увидеть кости, потому что
сетка окрашена. Если да, включите In Front.

Если вы рисуете на сетке, для кости создается группа вершин.
Если вы рисуете вершины вне группы, нарисованные вершины будут
автоматически добавляется в группу вершин.

Если у вас есть симметричная сетка и симметричная арматура, вы можете использовать
Группа вершин X.
Затем автоматически создаются зеркальные группы с зеркально отраженными весами.

Подсказка

Выбор групп деформации

Когда вы делаете утяжеление для деформации костей (с арматурой),
вы можете выбрать группу деформации, выбрав соответствующую кость.
Однако этот режим выделения группы вершин отключен, когда активна маскировка выделения!

Группы вершин для частиц

Вес окрашенных частиц.

В примере, грани или вершины с нулевым весом не генерируют частиц.
Вес 0,1 даст 10% количества частиц.Эта опция «сохраняет» общее указанное количество частиц, регулируя распределения.
так что правильный вес достигается при использовании фактического количества требуемых частиц.
Используйте это, чтобы сделать части вашего меша более волосатыми, чем другие, путем нанесения веса на группу вершин,
а затем вызов имени группы вершин
на панели Vertex Groups
.

Установка

за минуты с помощью Blender’s Rigify Addon

Когда дело доходит до плагинов и надстроек, они могут быть либо желанной функцией, которая может значительно ускорить производство, либо мешать работе с ошибками.У Blender есть процветающее сообщество разработчиков, которое постоянно создает надстройки для приложения, начиная от инструментов анимации и заканчивая новыми функциями трехмерной навигации. Когда вы найдете надстройку, которая ускоряет ваш рабочий процесс, вскоре вы задаетесь вопросом, как вы когда-либо жили без нее.
Одним из таких аддонов является аддон Rigify, который представляет собой автоматический риггер. В зависимости от того, кого вы спрашиваете, следует избегать автоматических такелажников любой ценой, а другие пользуются помощью, когда дело доходит до такелажа. Конечно, ничто не может сравниться с талантливым техническим специалистом, который создает буровую установку по старинке, но иногда, в зависимости от сроков изготовления, у вас может не быть времени на создание надежной буровой установки.Может быть, вы художник по персонажам, который просто хочет представить своего персонажа для рендера, и тратить часы на настройку рига просто не стоит. Как бы то ни было, в этой статье мы рассмотрим настройку рига с помощью подключаемого модуля Rigify для Blender.
Первое, что следует отметить, это то, что Rigify — это автоматический риггер, который создает все элементы управления телом, голову, ноги, руки, бедра и т. Д., Но элементы управления лицом по-прежнему зависят от вас. Rigify — это также автоматический риггер, а не автоматический скиннер. Процесс снятия скинов все еще зависит от вас, поэтому, хотя было бы неплохо нажать одну кнопку и все будет завершено за вас, все равно придется немного поработать.

Finding Rigify

По умолчанию Rigify не включен в Blender, как и большинство надстроек, вам необходимо активировать его, чтобы использовать его функции. В Blender есть список сообществ и официальных дополнений, которые вы можете искать прямо в пользовательских настройках.

Чтобы найти этот список, сначала перейдите в меню «Файл»> «Пользовательские настройки».
Должно появиться окно настроек пользователя. Вверху у вас есть список вкладок, выберите вкладку «Дополнения».

В поле поиска введите Rigify. Это отобразит информацию о надстройке. Установите флажок справа, чтобы включить инструменты Rigify в Blender. И теперь надстройка Rigify включена.

Настройка Rigify

Я собираюсь использовать нашего персонажа Воина, файл . Blend которого вы можете скачать здесь: Warrior_Character.Это файл, с которого мы начнем.

Итак, первое, что мы хотим сделать, это установить арматуру Rigify. Для этого нажмите Shift + A в режиме объекта и выберите Human (Meta-Rig). Если вы не включили надстройку Rigify заранее, эта функция не будет видна.

Когда вы выбираете Human (Meta-Rig), готовая арматура должна быть помещена в сцену. Единственная проблема в том, что наш персонаж-воин огромен! Арматура есть, она размером с блоху. Теперь нам нужно либо значительно увеличить арматуру, либо уменьшить нашу сетку.Для этого мы на самом деле хотим уменьшить нашу сетку, потому что, если мы увеличим масштаб арматуры, мы столкнемся с проблемами позже, когда мы создадим буровую установку.

Выберите сетку персонажа и его оружие и уменьшите его размер, пока арматура не станет примерно равной размеру персонажа. Он не обязательно должен быть идеальным, мы внесем дальнейшие корректировки позже.

Чтобы было легче увидеть, что вы делаете, выберите арматуру и в свойствах данных объекта включите X-Ray.

Теперь нам просто нужно переместить отдельные кости, чтобы они лучше вписывались в нашу сетку.Перейдите в режим редактирования и выберите одно из сочленений. На панели инструментов слева под опциями арматуры включите X-Axis Mirror. Таким образом, когда вы перемещаете сустав на одну сторону меша, движение будет скопировано на другую сторону.
Находясь все еще в режиме редактирования, вы можете начать вставлять кости в сетку, убедившись, что она хорошо выстраивается как спереди, так и сбоку. Как я уже упоминал ранее, надстройка Rigify не делает за вас всего , все еще требуется некоторая настройка.
Когда вы закончите, арматура должна напоминать изображение выше. Когда вы дошли до этого момента, вы готовы создать буровую установку! Так что давайте сделаем это дальше.

Откройте свойства арматуры и прокрутите вниз до самой кнопки, пока не найдете раскрывающийся список Rigify Buttons. Здесь вы увидите кнопку «Создать». Это плохой мальчик, которого вы хотите выбрать. Поэтому убедитесь, что в режиме объекта выбран арматура, и выберите «Создать». (Имейте в виду, что это может занять несколько секунд)

Теперь у вас есть риг, для которого созданы все элементы управления, и он готов к анимации! Не совсем так.По крайней мере, пока. Нам все еще нужно привязать нашего персонажа к арматуре.

На самом деле у нас сейчас есть две арматуры, «метариг» и «буровая», которые вы можете увидеть в Outliner. Выберите метарию и скройте ее, потому что она нам больше не нужна.

Теперь, находясь в режиме объекта, выберите сетку персонажа и сдвиньте, выберите одну из управляющих кривых, нажмите Ctrl + P и выберите с автоматическим весом.
Это свяжет арматуру с нашей сеткой, так что теперь мы можем начать экспериментировать с элементами управления, чтобы увидеть, что нам дал Rigify.По умолчанию наши ноги настроены на FK, что на самом деле не то, что вы хотите, чтобы ноги были. Обычно вы хотите, чтобы они были IK. К счастью, Rigify дает нам оба варианта, что позволяет получить очень надежную установку.

Выберите один из ножных элементов управления в режиме позы и откройте окно свойств сцены, выбрав маленький значок + в области просмотра, и прокрутите вниз, пока не увидите меню основных свойств буровой установки, и наберите для свойства ступни FK / IK значение 1, что включает ИК. Повторите то же самое для другой ноги.

Теперь, когда мы выбираем педаль управления, наша нога движется так, как мы ожидали бы движения IK-ноги.Вы можете сделать то же самое для рук, если вы предпочитаете работать с IK или FK.

Таким образом, с автоматическими весами мы можем увидеть неплохие результаты, но, поскольку у нашего персонажа довольно много частей брони, нам определенно нужно будет снять кожу, чтобы убедиться, что все деформируется должным образом. Однако, несмотря на то, что нам нужно потратить некоторое время на снятие шкур, вы действительно можете увидеть, насколько полезен аддон Rigify. Всего за несколько минут мы создали прочную оснастку, которая включает в себя руки и ноги IK и FK, а также элементы управления перекосом ног.Если вы хотите изучить процесс создания скинов внутри Blender, ознакомьтесь с раскраской веса в учебнике Blender.

Принадлежности для вычислителя

Расчет арматуры

Принадлежности для вычислителя 1

Рассчитайте общий вес приспособления, общее количество, вес одного метра и одного стержня арматуры.
По известному диаметру и длине.

Принадлежности для вычислителя 2

Рассчитайте общую длину арматуры, ее объем и количество стержней, стержней, вес одного метра и одного стержня.
По известному диаметру и общему весу.

Расчет основан на весе одного кубометра стали 7850 кг.

Расчет арматуры для жилищного строительства

При строительстве дома очень важно правильно рассчитать количество задвижек для фундамента. В этом вам поможет наша программа. С помощью калькулятора клапанов можно, зная вес и длину стержня, узнать общий вес клапанов или желаемое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать количество арматуры для необходимых работ.

Расчет арматуры для различных типов фундаментов

Для расчета арматуры необходимо знать и тип фундамента дома. Есть два распространенных варианта. Это плот и ленточный фундамент.

Фурнитура для плитного фундамента

Плотный фундамент применяется там, где на пучинистом грунте требуется установить тяжелый бетонный или кирпичный дом с крупногабаритными бетонными балками. В таком случае фундамент требует армирования.Производится в двух зонах, каждая из которых состоит из двух слоев стержней, расположенных перпендикулярно друг другу.
Рассмотрим альтернативный расчет арматуры для плит, длина которых составляет 5 метров. Стержни арматуры размещают на расстоянии около 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. По краям пластины шпильки отсутствуют, она 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует отметить, что стержни клапанов не должны доходить до краев 20 см, а значит, исходя из длины пластин, длина каждого стержня составит 460 см. Поперечный слой при условии, что печь имеет квадратную форму, будет таким же.
Также необходимо рассчитать количество фитингов, необходимых для соединения обеих зон.
Предположим, что расстояние между зонами 23 см. В этом случае одна перемычка между ними будет иметь длину 25 см, потому что еще два дюйма для крепления приспособления. Таких мостиков в нашем случае будет 23 в ряд, так как они находятся в каждой ячейке на пересечении зон.
Имея эти данные, мы можем переходить к расчету с помощью программы.

Фитинги для ленточного фундамента

Ленточный фундамент применяется там, где на не слишком устойчивом грунте предполагается возведение жесткого дома. Представляет собой фундамент из бетонной или железобетонной ленты, которая тянется по периметру здания и под основными несущими стенами. Армирование фундамента также производится в 2-х зонах, но благодаря особенностям ленточного фундамента армирование на него расходуется гораздо меньше, поэтому и стоимость будет дешевле.
Подбор арматуры примерно такой же, как и для плитного фундамента.Только стержни должны быть уже в 30-40 см от угла. Причем каждая перемычка должна на 2-4 см свисать веточкой, на которой она опирается. Расчет вертикальных перемычек по тому же принципу, что и при расчете необходимой длины арматуры для плитных фундаментов.
Обратите внимание, что клапаны первого и второго случаев должны иметь запас не менее 2-5 процентов. Расширители стандартной головки

| Унхольц Дики

Модель HE16-3636-10, обеспечивающая квадратную монтажную поверхность 36 дюймов на встряхивателе R16 Расширитель головки с дополнительной направляющей и дополнительной опорой нагрузки

Эти легкие магниевые расширители головки обеспечивают надежные и эффективные решения для тестирования любых крупных широкополосных устройств. потребности.

Загрузить бюллетень расширителей головок

Стандартные расширители головки (доступны нестандартные размеры)
Модель Размер расширителя Размер якоря Масса Резонансная частота.
дюймы (мм) дюймов (мм) диам. фунтов (кг) Гц
HE12-2424-8 24 х 24 х 8 (610 х 610 х 203) 12 (305) 110 (50) 1400
HE16-2424-6.5 * 24 x 24 x 6,5 (610 x 610 x 165) 16 (406) 100 (45) 1500
HE16-2828-6.5 * 28 x 28 x 6,5 (711 x 711 x 165) 16 (406) 160 (64) 1100
HE16-3232-10 * 32 х 32 х 10 (813 х 813 х 254) 16 (406) 252 (115) 1050
HE16-3636-10 * 36 x 36 x 10 (914 x 914 x 254) 16 (406) 282 (128) 900
HE16-4040-12 * 40 х 40 х 12 (1016 х 1016 х 305) 16 (406) 410 (187) 720
HE16-4444-12 * 44 х 44 х 12 (1118 х 1118 х 305) 16 (406) 440 (200) 625
HE16-4848-12 * 48 х 48 х 12 (1219 х 1219 х 305) 16 (406) 490 (223) 530
HE24-3232-7 32 х 32 х 7 (813 х 813 х 178) 24 (610) 214 (97) 900
HE24-3636-7 36 x 36 x 7 (914 x 914 x 178) 24 (610) 241 (110) 740
HE24-4040-9. 5 40 x 40 x 9,5 (1016 x 1016 x 241) 24 (610) 360 (164) 650
HE24-4444-9,5 44 x 44 x 9,5 (1118 x 1118 x 241) 24 (610) 405 (184) 550
HE24-4848-9,5 48 x 48 x 9,5 (1219 x 1219 x 241) 24 (610) 452 (205) 480

* Доступны направляющие подшипники и дополнительная поддержка нагрузки

Журнал электроники

Аннотация

Это обсуждение метода разработки 4-х полюсного 2-щеточного электродвигателя вентилятора постоянного тока с постоянным магнитом для использования в системе вентиляции и кондиционирования автомобиля.Изменяя ориентацию магнита с точки зрения выравнивания полюсов, интенсивности магнитного поля, техники намотки якоря и выравнивания щеток, масса и объем двигателя уменьшаются на 15–30%. Эти улучшения достигаются без снижения производительности двигателя, увеличения стоимости двигателя или увеличения шума щеток двигателя.

Ключевые слова : 4-полюсный 2-щеточный двигатель постоянного тока; Обмотка якоря; Улучшенная намотка круга; Масса; Представление;

Введение

В городских условиях растет потребность в компактных автомобилях без ущерба для внутреннего пространства пассажиров.Требования законодательства по выбросам транспортных средств и экономии топлива продолжают ужесточаться. Таким образом, все OEM-производители стремятся снизить вес системы и подсистемы / компонентов как минимум на 15%. Электродвигатели вентилятора постоянного тока в автомобильных системах вентиляции и кондиционирования воздуха включены в эту тенденцию.

Для систем отопления, вентиляции и кондиционирования в транспортном средстве проводятся исследования по уменьшению размера и веса электродвигателя нагнетателя постоянного тока за счет использования 4 магнитов и 4 щеток с обычной круговой намоткой или использования 4 магнитов и 2 щеток с нечетными пазами якоря и обычной волновой обмотки [2 ]. Однако эти методы приводят к проблеме шума двигателя нагнетателя, который является критическим критерием для двигателей нагнетателя для всех производителей оригинального оборудования [4].

Также проводится исследование по замене обычных спеченных ферритовых PM сегментного типа в двигателях постоянного тока на анизотропные PM кольцевого типа из NdFeB [1]. Этот метод позволит уменьшить вес и габариты двигателя на 50% и достичь высокого отношения мощности к объему двигателя. Однако, как и другие исследования, этот метод имеет некоторые недостатки: редкоземельные магниты слишком дороги и, как следует из их названия, встречаются редко, поэтому их нельзя использовать в двигателях автомобильных нагнетателей.

Это исследование покажет, как можно решить проблему шума двигателя вентилятора и уменьшить его вес и размер без использования редкоземельного магнита.

Улучшенная обмотка якоря внахлест для 4-х полюсного двигателя с 2 щетками и якорем 14 пазов

A. Обычная намотка внахлест с якорем 14 пазов
С якорем 14 пазов:

  • Общее количество слотов: S = 14;
  • Общее количество полюсов: P = 4;
  • Общее количество витков = S = 14;

Шаг обмотки / размах катушки (расстояние между двумя сторонами катушки, выраженное количеством пазов между сторонами) составляет S / P = 14/4 ≈ 3 [5].

Шаг коммутатора (разделение сторон катушки с точки зрения количества сегментов коммутатора) = 1, потому что это круговая обмотка, поэтому концы катушки заканчиваются на двух последовательных сегментах [5] Рисунок 1.

Поскольку размах катушки равен 3, первая катушка имеет стороны 1 ’и 12; катушка может быть выражена как (1’-12). Сторона катушки 1 ’оканчивается на сегменте 14 коммутатора, поскольку шаг yc коммутатора равен +1 для намотки внахлест, 12 — на сегменте 13 коммутатора.Поэтому, естественно, следующая катушка (14 ’- 11) должна начинаться с сегмента 13 коммутатора, а сторона 11 катушки должна заканчиваться на сегменте 12, как показано на рисунке 1b, потому что все катушки соединены последовательно в двигателе постоянного тока. Продолжайте, у нас будет полная прогрессивная намотка круга [2,3,5].

Чтобы определить местоположение угольной щетки, предположим, что прорези 14, 1, 2 находятся под влиянием северного полюса, что означает, что прорези 4, 5, 6 находятся под южным полюсом, прорези 7, 8, 9 находятся под северным полюсом, а прорези 11 , 12, 13 под южным полюсом. Поскольку S / P (14/4) не является целым числом, предполагается, что слот 3 и слот 10 находятся в нейтральной зоне (для двигателя с 14 слотами) [5]. И направление

Рисунок 1: Схема намотки внахлест в обычном порядке

Рисунок 2: Магнитное направление 4-полюсного двигателя постоянного тока

вращение цилиндрического якоря по часовой стрелке.

Направление магнитной силы 4 полюсов, как показано на рисунке 2, можно определить с помощью метода численного анализа в программном обеспечении Maxwell (или аналогичном программном обеспечении, таком как JMAG).

Простой процесс этого численного метода выглядит следующим образом:

  1. Загрузка данных САПР двигателя в программное обеспечение Maxwell или JMAG.
  2. Назначьте материал для корпуса двигателя, магнита, сердечника ротора и медной проволоки.
  3. Входное граничное условие.
  4. Генерация сетки.
  5. Запустите анализ.

С этим направлением магнитной силы из Рисунка 2 вместе с направлением вращения якоря мы можем применить Правило правой руки, чтобы показать направления ЭДС на каждой стороне катушки стрелками, как показано на Рисунке 1b, тогда как [5]:

: переход на страницу

: выходит из страницы

Исходя из направления ЭДС на Рисунке 1b, мы можем увидеть:

  • В сегменте коммутатора 5 12 стрелок сходятся и входят в эти сегменты коммутатора. Таким образом, щетка (+) будет помещена в сегменты 5 и 12 коммутатора, чтобы получить максимальное напряжение.
  • В сегменте коммутатора 1 8 стрелок сходятся и выходят из этих сегментов коммутатора. Таким образом, щетка (-) будет размещена в сегментах коммутатора 1 и 8 для получения максимального напряжения.

Таким образом, обычная круговая обмотка используется в двигателях постоянного тока, имеющих более 4 полюсов, но для каждой пары полюсов требуется 2 пары щеток [2,3,5].

Б.Улучшенная намотка якоря с 14 пазами

С обычной обмоткой Lap, 4 полюса магнита должны иметь 4 щетки, поэтому, поскольку трение 4 щеток с коммутатором будет выше, чем трение 2 щеток с коммутатором, а время контакта щеток отличается, шум двигателя нагнетателя не может В соответствии с требованиями заказчика, ненормальный шум (звук «тик-тик» и звук колебаний электрического тока) в кабине транспортного средства будет чрезмерным и будет раздражать водителей и пассажиров. Итак, нам нужно уменьшить 1 пару кистей [4].

Благодаря улучшенной намотке колен мы можем добиться этого.

Шаг обмотки (размах катушки): Как и при обычной намотке внахлест, если общее количество пазов (S) равно 14, а общее количество полюсов (S) равно 4, то размах катушки составляет S / P = 14/4 ≈ 3 зубца. [5]. Поскольку это улучшенная намотка внахлест, поэтому шаг коммутатора должен быть разделен на 2 типа, чтобы завершить намотку [5]:

yc1: разделение стороны катушки катушки относительно сегмента коммутатора, yc1 = +1 для прогрессивной обмотки

yc2: разделение стороны конечной катушки катушки со стороной начальной катушки следующей катушки с точки зрения сегмента коммутатора, равно

2 × (S + 1) P ± K = 2 × (14 + 1) 4 ± 0.5 = 7MathType @ MTEF @ 5 @ 5 @ + =
feaahqart1ev3aaatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn
hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr
4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq = Jc9
vqaqpepm0xbba9pwe9Q8fs0 = yqaqpepae9pg0FirpepeKkFr0xfr = x
fr = xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaWaaSaaaeaaca
aIYaGaey41aqRaaiikaiaadofacqGHRaWkcaaIXaGaaiykaaqaaiaa
dcfaaaGaeyySaeRaam4saiabg2da9maalaaabaGaaGOmaiabgEna0k
aacIcacaaIXaGaaGinaiabgUcaRiaaigdacaGGPaaabaGaaGinaaaa
cqGHXcqScaaIWaGaaiOlaiaaiwdacqGH9aqpcaaI3aaaaa @ 4F2D @

Принимая во внимание: S: количество слотов, P: количество полюсов, K: число (целое или дробное), делающее yc2 целым числом Рис. 3.

Вместо использования щетки + Ve на сегменте коммутатора 12 и щетки — Ve на сегменте коммутатора 8, мы соединяем сегмент коммутатора 8 с сегментом 1 и сегмент коммутатора 12 с 5 медным проводом, как показано на рисунке 4 [4].

Поскольку размах катушки равен 3, первая катушка имеет стороны 1 ’и 12, и обозначение катушки может быть выражено как (1’ -12). Мы завершаем часть катушки 1 ’на сегменте коммутатора 14, поскольку это все еще замкнутая обмотка, катушка 12 завершается на сегменте коммутатора 13 (yc1 = 1).Затем от сегмента коммутатора 13 соедините сегменты коммутатора 13 и 6 медным проводом (yc2 = 7). И снова, потому что в обмотке якоря постоянного тока все катушки соединены последовательно. Таким образом, естественно, что следующая катушка (7 ’- 4) должна начинаться с сегмента 6 коммутатора, а сторона катушки 4 должна заканчиваться на сегменте 5, как показано на рисунке 3. Продолжайте, у нас будет полная улучшенная намотка внахлест.

Предположим, что, как и в случае обычной намотки, слоты 14, 1, 2 находятся под влиянием северного полюса, то есть слоты 4, 5, 6 находятся под южным полюсом, слоты 7, 8, 9 находятся под северным полюсом, а слоты 11, 12 , 13 под Южным полюсом. Поскольку S / P (14/4) не является целым числом, предполагается, что слот 3 и слот 10 находятся в нейтральной зоне (для двигателя с 14 слотами). А направление вращения цилиндрического якоря — по часовой стрелке. Таким образом, у нас будет расположение двух кистей, как на рисунке 3.

Используя эту технику, мы можем получить 14 слотов двигателя вентилятора постоянного тока с 4 полюсами и 2 щетками.

Во-первых, для проверки того, что настоящий подход поможет снизить вес двигателя без снижения его характеристик, был построен прототип 4-х полюсного 2-щеточного двигателя постоянного тока, как показано на рисунке 5.

Затем производительность образцов будет проверена на тестере производительности 1. Образцы 2 будут помещены на приспособление 3 тестера и подключены к устройству создания нагрузки 5 посредством соединения 4, как показано на рисунке 6. Спецификация теста производительности будет следуйте спецификациям заказчика в виде «Рабочих характеристик» в Таблице 1.

Кроме того, вес и размеры образцов также измеряются и записываются в Таблице 1, а также на Рисунках 5 и 6.

Согласно результатам тестирования, мы видим, что характеристики двигателя 4-полюсных 2-х щеток и 2-х полюсных 2-щеток аналогичны, однако 4-х полюсные 2 щетки легче, чем 2-х полюсные 2 щетки ~ 23%, а размер меньше скважина Таблица 1.

Чтобы уменьшить вес двигателя вентилятора, мы должны уменьшить размер магнита и количество медной проволоки. Но в обычном двигателе воздуходувки с 2 магнитами меньшего размера и 2 щетками магнитная сила не будет достаточно сильной, чтобы сохранить требуемую производительность. Следовательно, с улучшенной обмоткой якоря мы можем использовать 4 спеченных ферритовых магнита и при этом сохранить 2 щетки. Мы можем уменьшить размер и вес двигателя без ущерба для производительности и шума щеток, что является очень важным критерием для двигателей воздуходувок.

Мы хотели бы поблагодарить Dong Jin Vietnam JSC вместе со всеми коллегами из отдела исследований за поддержку.

Блендер: базовый процесс оснастки: 10 шагов

Теперь все становится немного сложнее. Вы помните, как мы центрировали курсор, чтобы создать установку?

Что ж, нам нужно проделать то же самое с руками, за исключением того, что на самом деле курсор не за что фиксируется (если у вас нет полностью цилиндрических рук, и в этом случае вы можете выбрать некоторые вершины, но это выходит за рамки

Теперь мы не будем использовать на самом деле , а просто сами выбираем, где начинать плечи.для большинства моделей размещение плеча на глаз может работать на 100% нормально (если вы хорошо разбираетесь в расстоянии!)

Щелкните левой кнопкой мыши в том месте, где вы хотите, чтобы курсор на правом плече начинался. Помните, что плечевая кость больше похожа на ключицу, чем на настоящее плечо, поэтому не забудьте дать ей немного места перед началом руки! Взгляните на расположение курсора на изображении выше, чтобы понять, куда он должен двигаться. Затем нажмите shift + a, чтобы вставить кость в место курсора!

Теперь мы хотим повернуть эту кость и переместить ее на место. Вы спросите, подвиньте? Да! Сначала нажмите r, затем -90, чтобы повернуть его ровно на девяносто градусов, а затем на цифровой клавиатуре нажмите 7.

Как вы должны видеть, кость находится далеко от середины руки! Чтобы исправить это, щелкните левой кнопкой мыши по середине кости, затем просто возьмите зеленую стрелку (y) и перетащите кость на место. В любом месте, близком к середине, будет работать нормально, просто попробуйте поднести его как можно ближе (нажатие z для перехода в режим каркаса может помочь вам здесь). вам также, вероятно, потребуется переместить его по оси x, чтобы выровнять его с тем местом, где вы изначально поместили заднюю часть кости.

Теперь вы, вероятно, заметите, что кость сейчас слишком велика (мы хотим, чтобы эта кость заканчивалась прямо там, где грудь встречается с рукой в ​​подмышке, чуть выше), чтобы исправить это, еще раз нажмите на мяч и конец кости и перетащите его назад. (Не волнуйтесь, если он станет совсем маленьким, так и должно быть).

Здесь рука будет иметь 3 основные кости (хотя пальцы появятся позже):

1. r.upperarm (обязательно назовите его так, чтобы мы могли перевернуть имя для левой стороны позже!)

2.r.arm

3. r.hand

Верхняя рука должна заканчиваться в локте, «рука» — на запястье, а рука — в точке начала пальцев, или где-то на полпути к этой точке на ладони. (либо нормально). Если вы хотите быть точным, нажмите e + x, чтобы выдавить кости только по оси x.

после того, как эти кости будут названы, быстро выберите свою плечевую кость еще раз и проверьте ее местоположение по оси x. Это понадобится нам позже, чтобы ваши кости оказались в нужном месте с другой стороны, так что не забывайте об этом! У меня было что-то вроде -.7.

пора их все продублировать! Ага! чтобы дублировать кости руки, уменьшите масштаб, чтобы вы могли видеть их все, и Shift + щелкните левой кнопкой мыши по всем костям, начиная с руки и идите назад, пока не дойдете до плеча, а затем нажмите shift + d! Затем это создаст дубликаты выбранных костей и прикрепит их к вашей мыши, чтобы перемещать их. Мы пока не хотим их перемещать, поэтому щелкните правой кнопкой мыши один раз, чтобы вернуть их на исходное место.

DSX-6650 Электродинамический шейкер — якорь 16 дюймов, 2 инвертора

Смещение:
Рассеянное магнитное поле (гаусс): Менее 8
Удар по сравнению сГрузоподъемность, фунты / кг: 30 г: 750/340
50 г: 280/127
85 г: 45/20
Прибл. Вес шейкера: 6000 фунтов
2,722 кг
Размеры шейкера — ШxГxВ: 38 x 53 x 33 дюйма
97 x 134 x 84 см
Поддержка полезной нагрузки: 1000 фунтов
454 кг
Точки крепления: 17
Максимальная скорость — синусоидальная развертка в дюйм / с: 90/2.28
Масса: 66,5 фунтов
30,2 кг.
29,6 кН
Номинальное усилие в случайном среднеквадратичном значении: 6650 фунт-сила
29,6 кН
Требования к электричеству при полной нагрузке 460/3/60: 60 А
Требования к электричеству при полной нагрузке 400/3/50: 70 А
3 дюйма (76.2 мм) pk-pk
(синусоидальный, случайный, ударный)
Размеры консоли — Ш x Г x В: 34 x 32 x 78,5 дюймов
86 x 81 x 199 см
Масса вентилятора: 385 фунтов
175 кг
Двигатель вентилятора: 10 л.с. (7,5 кВт)
Диаметр воздуховода охлаждающего вентилятора: 8 дюймов
20 см
Размеры воздуходувки — ШxГxВ: 43 x 30 x 44 дюйма
109 x 76 x 112 см
Осевой резонанс: 2200 Гц
Размер якоря: 16 дюймов
40. Category Разное

Вес стержня на метр: стальной стержень 12 мм, 10 мм, 8 мм, 16 мм, 20 мм и 25 мм

Вес стержня на метр: стальной стержень 12 мм, 10 мм, 8 мм, 16 мм, 20 мм и 25 мм | Вес стального стержня 12 мм на метр | Вес стального стержня 10 мм на метр | Вес стального стержня 8 мм на метр | Вес стального стержня 16 мм на метр | Вес стального стержня 20 мм на метр | Вес стального стержня 6 мм на метр | Вес стального стержня 25 мм на метр | Вес стального стержня 32 мм на метр.

Стержень или стальной стержень, также известный как Арматура, представляет собой краткую форму арматурного стержня, это стальной стержень или стальная проволока, используемая в качестве натяжного стержня в бетонной конструкции, используемая в железобетонных конструкциях, таких как колонны, балки и плиты домостроения, а также применяется в армированной каменной кладке. Применяется для повышения прочности бетонной конструкции.

Стержень или стальные стержни или Поверхность арматурного стержня/арматурного стержня часто деформируют ребрами, чтобы способствовать лучшему сцеплению с бетонным материалом и снизить риск проскальзывания. Наиболее распространенные стержни или арматурный стержень / арматура представляют собой углеродистую сталь из горячекатаного круглого стержня с узорами деформации, стальная арматура / стержень также может быть покрыта материалом из эпоксидной смолы, чтобы противостоять воздействию коррозии в основном в морской среде. вода.

Как мы знаем, в разных странах мира есть своя градация, спецификация стали и записи измерений для арматурного проката или стержней. Во-первых, помните, что арматура измеряется по-разному в США и Европе. в то время как Соединенные Штаты используют имперскую систему измерения. Европа и большая часть остального мира используют метрическую систему и измеряют в миллиметрах.

В этой статье мы кратко объясняем вес стержня на метр: стальной стержень 12 мм, 10 мм, 8 мм, 16 мм, 20 мм и 25 мм и знаем о весе стального стержня 12 мм, 10 мм, 8 мм, 16 мм, 20 мм, 25 мм и 32 мм на метр. Это поможет зрителям лучше понять и легко выбрать наиболее подходящий вес арматуры или стержня на метр, который вы хотите, в соответствии с требованиями. 2L/162 для расчета веса стержня или стального стержня на единицу длины, например, в кг на метр. Как правило, вес стального стержня 6 мм составляет около 0,222 кг на метр, 8 мм – 0,39 кг.5 кг, 10 мм — 0,617 кг, 12 мм — 0,89 кг, 16 мм — 1,58 кг, 20 мм — 2,47 кг, 25 мм — 3,86 кг, 32 мм — 6,32 кг и 40 мм — 9,87 кг. Это теоретический вес стержня на метр.

ЧИТАЙТЕ ТАКЖЕ :-

Вес стержня в связке: 12 мм, 10 мм, 8 мм, 16 мм, 20 мм & Стальной стержень 25 мм

Вес стержня за штуку: 12 мм, 10 мм, 8 мм, 16 мм, 20 мм & Стальной стержень 25 мм

Вес стержня на метр: 12 мм, 10 мм, 8 мм, 16 мм, 20 мм & Стальной стержень 25 мм 92L/162, (20×20×1) ÷ 162 = 2,47 кг/м, следовательно, 2,47 кг — это вес стального стержня диаметром 20 мм на метр.

ЧИТАЙТЕ ТАКЖЕ :-

Вес стержня в связке: 12 мм, 10 мм, 8 мм, 16 мм, 20 мм & Стальной стержень 25 мм

Вес стержня за штуку: 12 мм, 10 мм, 8 мм, 16 мм, 20 мм & Стальной стержень 25 мм

Вес стержня на метр: 12 мм, 10 мм, 8 мм, 16 мм, 20 мм & Стальной стержень 25 мм

Масса 3, 4, 5, 6, 7, 8, 9 & 10 арматурных стержней на фут 92L/162, (32×32×1) ÷ 162 = 6,32 кг/м, следовательно, 6,32 кг – это вес стального стержня диаметром 32 мм на метр.

Калькулятор веса арматуры

Вес арматуры, калькулятор веса на метр стальной арматуры, таблица размеров

Стальной стержень с рифленой поверхностью, приемный в железобетонных конструкциях.

Добавить в закладки

Плотность

Диаметр D

мм.

Длина

м.

Общий вес

кг.

Price per 1 meter

$

Price per ton

$

Error report

4.6 of 5, Total ratings: 82

About

Name Rebar weight калькулятор (арматура)
Требования Javascript
ОС Windows, Android, OSX, Linux
Категория Business, Education
Цена 0

Столики веса метера стального ребилия в соответствии с техническими стандартами (ISO и т.

Д.) Диаметр номинальный проката D, мм Диаметр номинальный периодического профиля, мм Масса 1 метра арматуры Метров 1 тонны Плотность, кг/м³ Арматура 4 4 0,0990 кг. 10101 м. 7850 Арматура 4 4 0,0990 кг. 10101 м. 7850 Арматура 4,5 4,5 0,1250 кг. 8000 м. 7850 Арматура 5 5 0,1540 кг. 6493,5 м. 7850 Арматура 5 5 0,1540 кг. 6493,5 м. 7850 Арматура 5,5 5,5 0,1870 кг. 5347,6 м. 7850 Арматура 6 6 0,2220 кг. 4504,5 м. 7850 Арматура 6 6 0,2220 кг. 4504,5 м. 7850 Арматура 6 6 0,2220 кг. 4504,5 м. 7850 Арматура 6 6 0,3950 кг. 2531,6 м. 7850 Арматура 6 6 5,75 0,2220 кг. 4504,5 м. 7850 Арматура 6,5 6,5 0,2610 кг. 3831,4 м. 7850 Арматура 7 7 0,3020 кг. 3311,3 м. 7850 Арматура 7,5 7,5 0,3470 кг. 2881,8 м. 7850 Арматура 8 8 0,3950 кг. 2531,6 м. 7850 Арматура 8 8 0,3950 кг. 2531,6 м. 7850 Арматура 8 8 7,5 0,3950 кг. 2531,6 м. 7850 Арматура 8,5 8,5 0,4450 кг. 2247,2 м. 7850 Арматура 9 9 0,4090 кг. 2445 м. 7850 Арматура 9,5 9,5 0,5560 кг. 1798,6 м. 7850 Арматура 10 10 0,6160 кг. 1623,4 м. 7850 Арматура 10 10 0,6160 кг. 1623,4 м. 7850 Арматура 10 10 0,6160 кг. 1623,4 м. 7850 Арматура 10 10 0,6170 кг. 1620,7 м. 7850 Арматура 10 10 9,3 0,6170 кг. 1620,7 м. 7850 Арматура 11 11 0,7460 кг. 1340,5 м. 7850 Арматура 12 12 0,8880 кг. 1126,1 м. 7850 Арматура 12 12 0,8880 кг. 1126,1 м. 7850 Арматура 12 12 0,8880 кг. 1126,1 м. 7850 Арматура 12 12 0,8880 кг. 1126,1 м. 7850 Арматура 12 12 11 0,8880 кг. 1126,1 м. 7850 Арматура 13 13 1,0420 кг. 959,7 м. 7850 Арматура 14 14 1,2080 кг. 827,8 м. 7850 Арматура 14 14 1,2080 кг. 827,8 м. 7850 Арматура 14 14 1,2080 кг. 827,8 м. 7850 Арматура 14 14 1,2080 кг. 827,8 м. 7850 Арматура 14 14 13 1,2100 кг. 826,4 м. 7850 Арматура 15 15 1,3870 кг. 721 м. 7850 Арматура 16 16 1,5780 кг. 633,7 м. 7850 Арматура 16 16 1,5780 кг. 633,7 м. 7850 Арматура 16 16 1,5780 кг. 633,7 м. 7850 Арматура 16 16 1,5780 кг. 633,7 м. 7850 Арматура 16 16 15 1,5800 кг. 632,9 м. 7850 Арматура 17 17 1,7820 кг. 561,2 м. 7850 Арматура 18 18 1,9980 кг. 500,5 м. 7850 Арматура 18 18 1,9980 кг. 500,5 м. 7850 Арматура 18 18 1,9980 кг. 500,5 м. 7850 Арматура 18 18 1,9980 кг. 500,5 м. 7850 Арматура 18 18 17 2,0000 кг. 500 м. 7850 Арматура 19 19 2,2260 кг. 449,2 м. 7850 Арматура 20 20 2,4660 кг. 405,5 м. 7850 Арматура 20 20 2,4660 кг. 405,5 м. 7850 Арматура 20 20 2,4660 кг. 405,5 м. 7850 Арматура 20 20 2,4860 кг. 402,3 м. 7850 Арматура 20 20 19 2,4700 кг. 404,9 м. 7850 Арматура 22 22 2,9840 кг. 335,1 м. 7850 Арматура 22 22 2,9840 кг. 335,1 м. 7850 Арматура 22 22 2,9840 кг. 335,1 м. 7850 Арматура 22 22 2,9840 кг. 335,1 м. 7850 Арматура 22 22 21 2,9800 кг. 335,6 м. 7850 Арматура 25 25 3,8530 кг. 259,5 м. 7850 Арматура 25 25 3,8530 кг. 259,5 м. 7850 Арматура 25 25 3,8530 кг. 259,5 м. 7850 Арматура 25 25 3,8530 кг. 259,5 м. 7850 Арматура 25 25 24 3,8500 кг. 259,7 м. 7850 Арматура 28 28 4,8340 кг. 206,9 м. 7850 Арматура 28 28 4,8340 кг. 206,9 м. 7850 Арматура 28 28 4,8340 кг. 206,9 м. 7850 Арматура 28 28 4,8340 кг. 206,9 м. 7850 Арматура 28 28 26,5 4,8300 кг. 207 м. 7850 Арматура 32 32 6,3130 кг. 158,4 м. 7850 Арматура 32 32 6,3130 кг. 158,4 м. 7850 Арматура 32 32 6,3130 кг. 158,4 м. 7850 Арматура 32 32 30,5 6,3100 кг. 158,5 м. 7850 Арматура 36 36 7,9900 кг. 125,2 м. 7850 Арматура 36 36 7,9900 кг. 125,2 м. 7850 Арматура 36 36 7,9900 кг. 125,2 м. 7850 Арматура 36 36 34,5 7,9900 кг. 125,2 м. 7850 Арматура 40 40 9,6650 кг. 103,5 м. 7850 Арматура 40 40 9,8650 кг. 101,4 м. 7850 Арматура 40 40 9,8650 кг. 101,4 м. 7850 Арматура 40 40 38,5 9,8700 кг. 101,3 м. 7850 Арматура 45 45 12,4850 кг. 80,1 м. 7850 Арматура 45 45 43 12,4800 кг. 80,1 м. 7850 Арматура 50 50 15,4130 кг. 64,9 м. 7850 Арматура 50 50 48 15,4100 кг. 64,9 м. 7850 Арматура 55 55 18,6500 кг. 53,6 м. 7850 Арматура 55 55 53 18,6500 кг. 53,6 м. 7850 Арматура 60 60 22,1950 кг. 45,1 м. 7850 Арматура 60 60 58 22,1900 кг. 45,1 м. 7850 Арматура 70 70 68 30,2100 кг. 33,1 м. 7850 Арматура 80 80 77,5 39,4600 кг. 25,3 м. 7850


Стандартные диаметры стержней для Австралии

Деформированный стержень — класс прочности 500N

Размер стержня

Фактический диаметр (мм) Номинальный диаметр (мм) Площадь (мм 2 ) Вес (кг/м)
Н10 12 10 79 0,617
N12 14 12 113 0,888
Н16 18 16 201 1,578
N20 23 20 314 2,466
Н24 28 24 452 3,5513
N28 32 28 616 4,8337
Н32 36 32 804 6. 313
Н36 41 36 1020 7,9903
Н40 45 40 1257 9,864



Деформированный пруток – класс прочности 500E

Размер бруска

Фактический диаметр (мм) Номинальный диаметр (мм) Площадь (мм 2 ) Вес (кг/м)
РБ12 14 12 113 . 888



Гладкий стержень – класс прочности 250N

Размер стержня

Фактический диаметр (мм) Номинальный диаметр (мм) Площадь (мм 2 ) Вес (кг/м)
Р6 6 6 28,27 .222
Р8 8 8 50 0,395
Р10 10 10 88 0,617
Р12 12 12 113 0,888
Р16 16 16 201 1,578
Р20 20 20 314 2,466
Р24 24 24 452 3,639
Р28 28 28 616 4,607
Р33 33 33 855 6. 882
Р36 36 36 2020 7.1254

Источник
Документация по стандартам AS/NZS


Ссылка по теме: SRIA

Изменчивость механической прочности деформированных арматурных стальных стержней для бетонных конструкций в Эфиопии

Изменчивость механической прочности деформированных арматурных стальных стержней для бетонных конструкций в Эфиопии

Скачать PDF

Скачать PDF

  • Артикул
  • Открытый доступ
  • Опубликовано:
  • Тарику Ачамиеле 1,2 ,
  • Хусейн Чамур 1 ,
  • Махмут А. Саваш 1 и
  • Али Эвсил 1

Научные отчеты том 12 , Номер статьи: 2600 (2022) Процитировать эту статью

  • 1518 доступов

  • г.

    Сведения о показателях

Предметы

  • Инженерное дело
  • Математика и информатика

Abstract

Представлен статистический анализ характеристик механической прочности и линейной плотности деформированного арматурного проката из стали марки 60. Две разные партии образцов идентифицированы на основе лет испытаний для 2015–2017 годов как Лот 1 и 2018–2020 годов как Лот 2. Предел текучести (YS), предел прочности при растяжении (TS), относительное удлинение, масса на длину и характеристическое отношение TS и YS анализируются для диаметров арматуры 8, 10, 12 и 16 мм с учетом обеих партий. Механические свойства и свойства линейной плотности сравниваются статистически с использованием диапазона, среднего значения, стандартного отклонения, коэффициента дисперсии, асимметрии и эксцесса записанных наборов значений. Более того, результаты YS, TS и удлинения анализируют отдельно с помощью однофакторного дисперсионного анализа для обеих партий. Результат показывает, что совокупные средние значения YS, TS и удлинения для партии 1 и партии 2 составляют 59.3,1 МПа, 701,1 МПа, 14,78%; и 572,5 МПа, 673,8 МПа, 15,47% соответственно. Несмотря на небольшое снижение значений YS и TS и увеличение удлинения от партии 1 к партии 2, обе партии превышают значения, рекомендованные стандартом ASTM A615. Кроме того, однофакторный дисперсионный анализ с доверительным интервалом 95 % показал, что сводные данные по арматуре различаются с точки зрения YS, TS и процентного удлинения с цифрами, показывающими уменьшение от партии 1 к партии 2.

Введение

Бетон устойчив к сжатию, но менее устойчив к растягивающим нагрузкам. Кроме того, стойкость железобетонных конструкций к циклическим нагрузкам зависит исключительно от стальных арматурных стержней, которые предъявляют значительно более высокие требования, чем их основная функция. Поглощение и рассеяние энергии при неупругой деформации почти полностью зависят от пластичности арматурной стали. Исследование механической прочности армированного стального стержня определяет общую прочность бетонной конструкции.

Арматурные стержни играют ключевую роль в качестве строительного материала. Свойства арматурных стальных стержней должны быть известны пользователям до их применения в целях проектирования или строительства, потому что они в основном используются в строительных проектах, которые представляют опасность для жизни человека, таких как строительство, мосты и мебельная промышленность, если они спроектированы неправильно 1 .

Сталь демонстрирует широкий диапазон механических и физических свойств, из которых фактор механической прочности является доминирующим свойством 2 . Качественные характеристики арматурных стержней в стальных конструкциях обычно изучают с точки зрения их механических свойств, таких как предел текучести (YS), предел прочности при растяжении (TS) и относительное удлинение 3 . Эти характеристики стали показаны на типовой кривой напряжения–деформации 1,4 . Таким образом, любое улучшение прочностных характеристик стали будет способствовать повышению надежности и долговечности строительной конструкции, в которой она используется 2 .

Исследование механических свойств деформированных арматурных стальных стержней стало предметом интереса многих ученых, особенно количество статистических исследований, проведенных в явном виде с изменчивостью механических свойств арматурных стальных стержней 2,3,4,5,6,7,8, 9,10,11,12,13,14,15,16,17,18 . Исследовалось также влияние свойств линейной плотности и изменчивость химического состава 19,20 .

В этих исследованиях изменчивость предела текучести, предела прочности при растяжении, относительного удлинения при разрыве, массы на длину и отношения предела прочности при растяжении к пределу текучести изучались и сравнивались с ACI 21 , IS 22 и стандарт ASTM 23,24,25 .

Считается, что эта изменчивость вызвана различиями в производственной практике и процедурах контроля качества, применяемых разными фирмами, а также возможными различиями в геометрических размерах стержней, прочности стали и скорости нагружения 6 .

По словам Мирзы и МакГрегора 5 , были изучены результаты испытаний около 4000 ребристых арматурных стальных стержней для статистического определения соотношений для различных механических прочностей. Исследование охватило широкий спектр стержней, обозначенных от № 3 до № 18. Выборка включала арматурные стержни марок 40 и 60. Среднее значение и коэффициент вариации двух марок были проанализированы на предел текучести и предел прочности при растяжении.

Djavanroodi и Salman 6 проанализировали статистическую изменчивость механических свойств и веса стержней из арматурной стали марки 60. В ходе исследования было исследовано 130 образцов на предел текучести, предел прочности при растяжении и относительное удлинение. 60 стержней были исследованы на изменчивость веса.

Каррильо и др. 4 характеризует кривые напряжения-деформации стальной арматуры, продаваемой в Боготе. 60 образцов диаметром от 9,5 мм до 25,5 мм были испытаны на прочность при растяжении. Совокупные результаты были подвергнуты статистическому анализу и сравнению с другими странами, например, США, Индией и Мексикой.

Тавио и др. 8 Помимо предела текучести, предела прочности и относительного удлинения исследованы отношения предела текучести к пределу текучести для различных марок стали и размеров прутка. Результаты испытаний были проанализированы и сопоставлены между марками стали и стандартами ASTM, IS 22 , ACI 21 и российскими стандартами.

Рафи и др. 13 исследована изменчивость химических и механических свойств холодноскрученной и горячекатаной арматуры из ребристой стали диаметром от 10 до 40 мм. Результат показал большой разброс в прочности арматурного стержня, для которого были изучены последствия проектирования, поскольку режим отказа изгибаемых элементов может демонстрировать изменение от пластичного до хрупкого.

Бурнонвиль и др. 26 исследована статистическая изменчивость механических свойств стальных арматурных стержней производства США и Канады. Было отобрано 100 проб на 29 предприятиях по производству арматурной стали. Статистический отчет включал такие параметры, как среднее значение, медиана, стандартное отклонение, коэффициент дисперсии, асимметрия и эксцесс.

Ало и др. 27 сообщил о статистической оценке механических свойств местных и импортных армированных сталей, используемых в Нигерии. Был проведен однофакторный анализ ANOVA, чтобы показать изменчивость арматурных стержней с точки зрения предела текучести, прочности на растяжение и относительного удлинения.

Анализ изменчивости механических свойств арматурной стали играет большую роль в оценке однородности металлопродукции, используемой в строительных проектах. Следовательно, цель этой работы состоит в том, чтобы статистически проанализировать механические свойства и свойства линейной плотности арматурных стержней, которые использовались в строительной отрасли Эфиопии в период с 2015 по 2020 год, и провести сравнение со стандартами.

Материалы и методы

Типы и размеры образцов арматурной стали

Две группы образцов формируются по периоду испытаний, а именно Лот 1 и Лот 2 для испытаний, проведенных в 2015–2017 и 2018–2020 годах соответственно. Обе партии поставляются с эфиопского рынка независимо от их источника, т. е. стальных стержней местного производства или импортных. Отбор проб осуществляется подрядчиками и руководителями, работающими в соответствующих строительных проектах. Образцы представляют собой сталь марки 60 четырех разных диаметров, которые широко используются на строительном рынке Эфиопии 1 .

Размер выборки каждого диаметра и партии указан в Таблице 1.

Таблица 1 Образцы по партиям и диаметрам.

Полноразмерный стол

Подготовка образцов для испытаний

Все образцы были разрезаны на куски общей длиной 400 мм для испытаний на растяжение. Расчетная длина согласно ASTM A615 составляет 200 мм. Оставшиеся 200 мм остаются для захвата с обоих концов.

Испытания на растяжение

Образцы испытывают без механической обработки в соответствии с положениями ASTM A615/A615M с использованием универсальной испытательной машины (UTM) в Лаборатории испытаний материалов факультета машиностроения Университета Дебре Табор. UTM является продуктом MATEST с моделью C140-09.. На машине можно испытывать образцы различной формы поперечного сечения на растяжение, сжатие и трехточечный изгиб. Губки изготавливаются отдельно для разных диаметров от 6 до 32 мм. Максимально возможное прилагаемое усилие машины составляет 300 кН, которое откалибровано для нагрузки 250 кН с тензодатчиком 5000 кН. Предел текучести, предел прочности при растяжении и модуль упругости регистрировали с помощью UTM. Удлинение стальных образцов рассчитывали с учетом исходной длины образца и конечной длины образца при разрыве. Тесты проводились в тройных наборах, и использовалось среднее значение, представленное в этих данных.

Статистический анализ

Вычисляются и представляются статистические средние значения, стандартные отклонения и диапазоны для переменных Партии 1 и Партии 2. Переменными являются YS, TS, EL, масса на длину и TS/YS.

Средние значения и стандартные отклонения вычисляются с использованием следующей процедуры. После того, как желаемое количество испытаний было проведено на конкретной партии для определенной переменной, среднее значение n числа отрезков было рассчитано в соответствии с:

$$ {\overline{\text{X}}} = \frac{{\sum {\text{X}}_{{\text{i}}} }}{{\text{n}}} $$ 9{2} }}{{{\text{n}} – 1}}} $$

(2)

Для определения предела текучести, предела прочности при растяжении, относительного удлинения и массы на длину для каждого стержня оцениваются следующие параметры размер в каждой партии: среднее значение, медиана, стандартное отклонение, коэффициент вариации, минимум, максимум, асимметрия и эксцесс. Асимметрия — это измерение симметрии данных. Отрицательные значения показывают данные, которые смещены влево, а положительные значения указывают на данные, которые смещены вправо. Эксцесс — это степень того, являются ли данные пиковыми или плоскими по отношению к нормальному распределению. Повышенный эксцесс указывает на повышенный пик вблизи среднего значения данных. Диапазоны определяются как минимальные и максимальные значения из общего проведенного теста (рис. 1, 2, 3, 4, 5, 6, 7, 8). Сводная статистика для слитков каждого размера и партии представлена ​​в таблицах 3, 4 и 6. Кроме того, на рис. 1, 3, 5 и 7 представлены гистограммы данных по значениям предела текучести и предела прочности на растяжение для всех размеров стержней в каждой партии. Регрессионные модели также построены, чтобы показать взаимосвязь между TS/YS и YS и представлены на рис. 2, 4, 6 и 8.

Рисунок 1

Гистограмма YS и УЗИ диаметром 8 мм.

Полноразмерное изображение

Рисунок 2

Подогнанный график ( a ) Лот 1 ( b ) Лот 2 для стержня диаметром 8 мм.

Полноразмерное изображение

Рисунок 3

Гистограмма YS и TS диаметром 10 мм.

Полноразмерное изображение

Рисунок 4

Подогнанный график (a) Лот 1 ( b ) Лот 2 для стержня диаметром 10 мм.

Полноразмерное изображение

Рисунок 5

Гистограмма YS и TS диаметром 12 мм.

Полноразмерное изображение

Рисунок 6

График с подгонкой (a) Партия 1 (b) Партия 2 для стержня диаметром 12 мм.

Полноразмерное изображение

Рисунок 7

Гистограмма YS и TS диаметром 16 мм. Рис. 8

Полноразмерное изображение

Однофакторный дисперсионный анализ для одного фактора Разработан одноуровневый тип теста, с помощью которого YS, TS, EL и TS/YS для совокупности в каждой партии анализируются с использованием ANOVA 1,28 как представлено в Таблице 2.

Таблица 2 Обобщенный анализ таблицы дисперсии.

Полноразмерная таблица

Экспериментальные результаты и обсуждение

В этом разделе обсуждаются и обобщаются результаты испытаний на растяжение и измерения линейной плотности (таблицы 1, 2, 3, 4, 5, 6). Кроме того, представлено влияние предела текучести на соотношение предела текучести и растяжения двух партий. Результаты YS, TS, EL, M/L и TS/YS vs YS сравниваются друг с другом для всех размеров слитков в обеих партиях и объединяются результаты каждой партии. Все средние значения YS, TS и EL сравнивались с рекомендованными ASTM A615/A615M значениями 420 МПа, 620 МПа и 9%, соответственно. Также рекомендуется, чтобы предел прочности на растяжение превышал предел текучести на 25%. Рекомендуемые значения массы на длину отличаются в зависимости от диаметра стержня.

Таблица 3. Сводка статистического анализа для стержня диаметром 8 мм.

Полноразмерная таблица

Таблица 4 Сводка статистического анализа агрегата.

Полноразмерная таблица

Таблица 5 Таблица дисперсионного анализа для совокупных данных партий 1 и 2.

Полноразмерная таблица

Таблица 6 Сводка статистического анализа для стержней диаметром 10, 12 и 16 мм.

Полноразмерная таблица

Механические свойства и свойства линейной плотности для стержней диаметром 8 мм

Обнаружено, что исследованные стержни демонстрируют изменчивость пределов текучести и прочности на растяжение. Один (1) брусок из выборки из тридцати семи (37) брусков (т. е. 2,70%) из партии 1 имеет предел текучести ниже значения, указанного в стандарте ASTM A615/A615M, в то время как остальные тридцать шесть (36) брусков имеют средний предел текучести более 420 МПа. В партии 2 все тридцать девять (39) слитков соответствовали требованиям стандарта ASTM A615/A615M. На основании прочности на растяжение один стержень (т.е. 2,70%) из партии 1 показал прочность на растяжение ниже значения, указанного в стандарте ASTM A615/A615M. Но все стержни из партии 2 имеют предел прочности при растяжении более 620 МПа в соответствии с требованиями ASTM A615/A615M.

Процентное удлинение показало значительную изменчивость для стержней диаметром 8 мм в обеих партиях. Средний процент удлинения в партии 1 и партии 2 составляет 13,6 и 12,9 соответственно. Не существует определенных требований ASTM для стального стержня диаметром 8 мм.

Для арматурного стержня диаметром 8 мм гистограмма и кривые распределения предела текучести и предела прочности при растяжении представлены на рис.  1. Партия 1 и партия 2 показали значительную изменчивость предела текучести и предела прочности при растяжении. Средний предел текучести образцов из партии 1 и партии 2 составлял 630,4 МПа и 621,1 МПа соответственно. Средняя прочность на растяжение образцов из партии 1 и партии 2 составила 746,8 МПа и 711,9 МПа.МПа соответственно. Более того, партия 1 имела более высокие значения SD и COV, чем партия 2, как по результатам текучести, так и по пределу прочности на растяжение.

Установлено, что влияние предела текучести (YS) на отношение TS/YS соответствует ожиданиям для партий 1 и 2. Отношение уменьшается с увеличением предела текучести, что, в свою очередь, должно привести к снижению пластичности материалов при более высокий предел текучести. Среднее отношение TS/YS для партии 1 и партии 2 составляет 1,20 и 1,15 соответственно, что ниже требований ASTM 25 . 68% образцов из партии 1 и 82% из партии 2 не соответствуют требованиям ASTM по соотношению TS/YS.

Статистический анализ, включающий значения максимального, минимального, среднего, дисперсии, коэффициента дисперсии, стандартного отклонения, асимметрии и эксцесса для предела текучести, предела прочности при растяжении, относительного удлинения и массы на длину. Таблицы 3, 4 и 6 обобщают статистический анализ предела текучести, предела прочности при растяжении, относительного удлинения и массы на длину для стержней диаметром 8, 10, 12 и 16 мм и совокупный результат для двух партий. По результатам COV отмечено, что масса на длину в обеих партиях демонстрирует высокую однородность (COV < 5%) 4 , в то время как остальные данные демонстрируют умеренную однородность.

Механические свойства и свойства линейной плотности для стержней диаметром 10 мм

Один (1) стержень из образца из сорока четырех (44) стержней (т. е. 2,27 %) из партии 1 демонстрирует предел текучести ниже значения, указанного в стандарте ASTM A615/ Стандарт A615M, в то время как в партии 2 все двадцать семь (27) стержней имеют предел текучести более 420 МПа в соответствии с требованиями ASTM. На основании предела прочности при растяжении четыре стержня (т.е. 9,09%) из партии 1 продемонстрировали предел прочности при растяжении ниже значения, указанного в стандарте ASTM A615/A615M. Но все стержни из партии 2 имеют предел прочности при растяжении более 620 МПа в соответствии с требованиями ASTM A615/A615M.

Пять стержней (т. е. 11,36%) в партии 1 демонстрируют процент удлинения ниже, чем требование ASTM A615/A615M, в то время как все стержни в партии 2 превосходят требование минимального процента удлинения. Средний процент удлинения в партии 1 и партии 2 составляет 13,7 и 14,4 соответственно.

При анализе массы на длину 5 стержней (т. е. 11,36 %) из партии 1 не соответствуют минимальному стандарту ASTM по размеру и сорту стержней. Но все слитки лота 2 соответствуют минимальным требованиям. Средние значения массы на длину в партии 1 и партии 2 составляют 0,6114 и 0,6001 соответственно.

Для арматурного стержня диаметром 10 мм гистограмма и кривые распределения представлены на рис. 3. Партия 1 и партия 2 демонстрируют значительные различия в показателях текучести и прочности на растяжение. Средний предел текучести образцов из партии 1 и партии 2 составляет 607,9 МПа и 614,7 МПа соответственно. Средняя прочность на растяжение образцов из партии 1 и партии 2 составляет 696,5 МПа и 695,9 МПа соответственно.

Несмотря на то, что отношения уменьшались с увеличением предела текучести, что, в свою очередь, должно снижать пластичность материалов при более высоком пределе текучести, среднее отношение TS/YS для партии 1 и партии 2 составляло 1,15 и 1,13 соответственно, т. е. ниже требований ASTM. 91 % образцов из партии 1 и 96 % из партии 2 не соответствуют соотношению TS/YS в соответствии с требованиями ASTM. На рис. 4 показан график линейной регрессии TS/YS к YS для обоих лотов.

Механические характеристики и свойства линейной плотности для стержней диаметром 12 мм

Один стержень из образца из 40 (т.е. 2,50 %) стержней в партии 1 демонстрирует предел текучести, который ниже значения, указанного в стандарте ASTM A615/A615M, тогда как в партии 2, 3 слитка из выборки из 60 (т.е. 5,00%) слитков не соответствуют минимальным требованиям к пределу текучести, установленным стандартом ASTM. На основании прочности на разрыв 3 стержня (т.е. 7,5%) в партии 1 и 14 (т.е. 23,33%) в партии 2 демонстрируют прочность на растяжение ниже значения, указанного в стандарте ASTM A615/A615M.

Средний предел текучести образцов из партии 1 и партии 2 составляет 562,9 МПа и 556,9 МПа соответственно. Средняя прочность на растяжение образцов из партии 1 и партии 2 составляет 678,7 МПа и 655,0 МПа соответственно. Для арматурного стержня диаметром 12 мм гистограмма и кривые распределения представлены на рис. 5.

Все образцы в обеих партиях демонстрируют процентное удлинение, превышающее минимальное требование, установленное стандартом ASTM A615/A615M. Среднее процентное удлинение составляет 15,9 и 15,8 для партии 1 и партии 2 соответственно.

При анализе массы на длину все слитки обеих партий соответствуют минимальному стандарту ASTM. Средние значения массы на длину в партии 1 и партии 2 составляют 0,8768 и 0,8581 соответственно.

Отношения TS/YS снижаются с увеличением предела текучести. Среднее отношение TS/YS для партии 1 и партии 2 составляло 1,22 и 1,18 соответственно, что ниже требований ASTM 25 . 75 % образцов из партии 1 и 90 % из партии 2 не соответствуют требованиям TS/YS, установленным ASTM.

Механические характеристики и линейная плотность для стержней диаметром 16 мм

Один (1) слиток из выборки из тридцати одного (31) слитка (т. е. 3,23 %) из партии 1 и три (3) слитка из выборки из пятидесяти одного (51) (т. е. 5,88 %) из партии 2 демонстрировал предел текучести ниже значения, указанного в стандарте ASTM A615/A615M. На основании прочности на растяжение два стержня (т.е. 6,45%) из партии 1 и шесть стержней (т.е. 11,76%) из партии 2 продемонстрировали прочность на растяжение ниже значения, указанного в стандарте ASTM A615/A615M. Средний предел текучести образцов из партии 1 и партии 2 составлял 566,4 МПа и 531,3 МПа соответственно. Средняя прочность на растяжение образцов из партии 1 и партии 2 составляла 682,1 МПа и 655,2 МПа соответственно. Для арматурного проката диаметром 10 мм гистограмма и кривые распределения представлены на рис. 7.

Среднее процентное удлинение составляет 16,3 и 17,7 в партии 1 и партии 2, соответственно, и все бруски в обеих партиях превышают требование минимального процента удлинения, установленное ASTM.

Средние значения массы на длину в партии 1 и партии 2 составляют 1,5541 и 1,5240 соответственно, и все слитки в обеих партиях превосходят минимальные требования.

Отношения TS/YS снижаются с увеличением предела текучести. Среднее соотношение TS/YS для партии 1 и партии 2 составляло 1,21 и 1,25 соответственно. 71 % образцов из партии 1 и 75 % из партии 2 не соответствовали минимальному требованию TS/YS, т. е. 1,25, установленному ASTM.

Изменчивость совокупных результатов по механической прочности

На рисунке 9 и в таблице 4 обобщены совокупные результаты предела текучести, прочности на растяжение и относительного удлинения для двух партий независимо от диаметра стержней. Из совокупного результата видно, что параметры в обеих партиях демонстрируют умеренную однородность. Среднее значение предела текучести показывает снижение с 593,1 МПа в партии 1 до 572,5 МПа в партии 2. Точно так же предел прочности снижается с 701,1 МПа в партии 1 до 673,8 МПа в партии 2. Несмотря на то, что совокупный результат показывает снижение общего значения механической прочности от партии 1 до партии 2, средние значения текучести и прочности на разрыв выше, чем результаты других исследований 3,4,6,7,14,15,29,30 .

Рисунок 9

Гистограмма YS и TS агрегата.

Изображение в натуральную величину

Средний процент удлинения, наоборот, показывает увеличение с 14,78 в партии 1 до 15,47 в партии 2. Этот результат близок к результатам нескольких исследований 4,6 , но меньше результатов из других исследований 3,13,29 .

Значения асимметрии прочностных параметров совокупного результата имеют положительное значение в партии 1, тогда как в партии 2 значения предела текучести и предела прочности при растяжении имеют отрицательную асимметрию. Точно так же партия 1 показывает относительно более высокое значение эксцесса, чем партия 2.

Обобщенная таблица дисперсионного анализа 1 используется для сравнения расчетного коэффициента дисперсии (F-cal) с табличными значениями критического коэффициента дисперсии (F-таблица) для значения статистической значимости 95%. Это соотношение использовалось для измерения значимости исследуемого фактора по отношению к дисперсии всех других невидимых факторов. Фактор является значимым, когда F-cal больше, чем F-table. В таблице 5 указаны результаты ANOVA для партий 1 и 2 в отношении YS, TS, EL и TS/YS.

Из дисперсионного анализа предела текучести в партии 1 вычисленное значение для значения F-cal, 362,3, больше, чем критическое значение таблицы F для f . 05 (1, 152), достоверность 95%, т. е. 3,8415 1,28 . Следовательно, с достоверностью 95% армированные стержни оказались неодинаковыми. Кажущийся разброс данных составляет около 70% изменчивости выборки, в то время как оставшиеся 30% вариации были вызваны другими факторами. F-cal значения всех параметров в обеих партиях больше ф . 05 , достоверность 95% для соответствующих табличных значений. Процентный вклад в изменчивость данных для партии 2 меньше, чем для партии 1, с точки зрения YS, TS и процентного удлинения.

Заключение

В этом документе представлены результаты статистического анализа всех соответствующих свойств арматурной стали, представляющих интерес для структурного строительства в Эфиопии. Было рассмотрено более 300 наборов данных, сгруппированных в два лота в зависимости от графика испытаний. Рассматриваемые наборы данных включают арматурные стальные стержни размером от 8 до 16 мм, которые широко используются в различных строительных работах в Эфиопии. Две партии, представляющие два отдельных периода испытаний, сравнивали друг с другом на основании результатов свойств механической прочности и линейной плотности. Сравнение этих значений в обеих партиях показало небольшое снижение качества в зависимости от графика испытаний. Совокупные значения прочности YS и TS показали снижение с 59от 3,1 МПа в партии 1 до 572,5 МПа в партии 2 и с 701,1 МПа в партии 1 до 673,8 МПа в партии 2 соответственно. Кроме того, результаты исследования показали, что большинство образцов в обеих партиях имеют предел текучести, предел прочности при растяжении, процентное удлинение и значения массы на длину, которые превосходят рекомендуемые требования ASTM. Результат также показал, что несколько образцов имели отношение предела прочности при растяжении к пределу текучести, превышающее рекомендуемое значение ASTM. Анализ ANOVA показывает, что данные для YS, TS и TS/YS различаются. В целом, этот класс сталей, использованных в образцах, можно использовать для общих конструкционных применений, но он не будет приемлем в сейсмоопасных регионах из-за плохого постэластичного поведения. Состав материала, источник стали, коррозия и их влияние на поведение монотонных и усталостных нагрузок ребристых арматурных стальных стержней марки 60 должны быть изучены в будущем.

Ссылки

  1. Ачамиеле Т. и Шахин Ю. Исследование механических свойств стальных стержней с ребристой арматурой: тематическое исследование строительной отрасли Эфиопии. Междунар. J. Стальная конструкция. 19 (5), 1682–1693 (2019).

    Артикул Google ученый

  2. Барбара, М., Уолтер, С. и Ренцо, В. Арматура из двухфазной стали для высокопластичных железобетонных изделий. конструкции, Часть 1: Микроструктурная и механическая характеристика стальной арматуры. г. англ. Структура 29 (1), 3325–3332 (2007).

    Google ученый

  3. Фират, Ф.К. Механические свойства арматурной стали в R / C: анализ неопределенностей и предложение нового коэффициента материала, стр. 4019–4028 (2016).

  4. Каррильо, Дж., Лозано, Х. и Артета, К. Механические свойства стальных арматурных стержней для бетонных конструкций в центральной Колумбии. J. Стр. англ. 33 , 1058 (2021).

    Google ученый

  5. Мирза С.А. и МакГрегор Дж.Г. Изменчивость механических свойств арматурного проката. ASCE J Struct Div 1 , 1 (1979).

    Google ученый

  6. Джаванруди Ф. и Салман А. Изменчивость механических свойств и веса арматурного проката, производимого в Саудовской Аравии. Конф. IOP. сер. Матер. науч. англ. 230 (1), 1 (2017).

    Google ученый

  7. Эде, А., Олофиннаде, О. и Джошуа, О. Экспериментальное исследование пределов текучести стальных арматурных стержней, используемых в железобетонных конструкциях Нигерии. Экспл. расследование Пределы текучести Стальная арматура. Бары б/у Нигер. Конкр. Структура 5 (4), 76–83 (2014).

    Google ученый

  8. Тавио, А. Р. и Рака, Г. П. Отношение предела прочности при растяжении к пределу текучести (TS/YS) арматурных стержней из высокопрочной стали (HSS). 9Конф. АИП 1839 г. проц. 1964 , 1 (2018).

    Google ученый

  9. Галассо, К., Маддалони, Г. и Козенца, Э. Неопределенный анализ избыточной прочности на изгиб для расчета несущей способности железобетонных балок. Дж. Структура. англ. 140 (7), 04014037 (2014).

    Артикул Google ученый

  10. Тат, Л.В. Статистический анализ свойств арматурной стали. (1991).

  11. Нишияма, М. Механические свойства бетона и арматуры – Современный отчет о HSC и HSS в Японии -. Дж. Доп. Конкр. Технол. 7 (2), 157–182 (2009).

    Артикул Google ученый

  12. Бен Тахер, Л. С., Абмдас, М. С., и Эльмазоги, Х. Г. Изменчивость предела текучести и удлинения арматурных стальных стержней. В г. Двенадцатая арабская конференция по строительной инженерии , 2013, стр. 547–557.

  13. Рафи, М. М., Лоди, С. Х. и Низам, А. Химические и механические свойства стальной арматуры, производимой в Пакистане, и их последствия для конструкции. Дж. Матер. Гражданский англ. 26 (2), 338–348 (2014).

    Артикул Google ученый

  14. Канкам С.К. и Адом-Асамоа М. Характеристики прочности и пластичности стальных арматурных стержней, изготовленных из металлолома. г. Матер. Дес. 23 (6), 537–545 (2002).

    КАС Статья Google ученый

  15. Чариф А., Мурад С. М. и Хан М. И. Изгиб балок, армированных стальными стержнями, превышающий номинальный предел текучести. лат. Являюсь. J. Структура твердых тел. 13 , 945–963 (2016).

    Артикул Google ученый

  16. Муньязиквие, Б. Б. Исследование характеристик и изменчивости механических свойств арматурных стальных стержней, изготовленных из металлолома. Сельскохозяйственный и технологический университет Джомо Кеньятты, 2010 г.

  17. Перера, К. П. А. С. и Гулувита, С. П. Исследование изменений предела текучести и удлинения арматурных стальных стержней (стержней ТМТ), изготовленных с использованием местных слитков. англ. Дж. Инст. англ. Шри-Ланка 51 (2), 7 (2018).

    Google ученый

  18. Рай, Д. К., и Джайн, С. К. Оценка свойств стальных арматурных стержней для сейсмостойкого проектирования, 2012. механические свойства и микроструктура. Междунар. Дж. Мех. англ. Робот. Рез. 7 (2), 126–130 (2018).

    Артикул Google ученый

  19. Салман А. и Джаванруди Ф. Изменчивость химического анализа арматурного проката, произведенного в Саудовской Аравии. Конф. IOP. сер. Матер. науч. англ. 348 (1), 1 (2018).

    Google ученый

  20. ACI, C. Требования строительных норм и правил к конструкционному бетону (ACI 318–11) . Американский институт бетона, 2011.

  21. ISO, Сталь для армирования бетона. Часть 2: Ребристые стержни. Междунар. Стоять. , 2015.

  22. ASTM A 615, Стандартные технические условия для деформированных и гладких стержней из углеродистой стали для, ASTM A615 , стр. 1–8, 2015.

  23. TM2 AS Стандартный метод испытаний и Определения для механических испытаний стальных изделий, ASTM Int. , том. 01.03, нет. Утв., стр. 1–48, 2004 г.

  24. ASTM A706, Американское общество по испытаниям и обработке информации о материалах, ASTM A706 , 2001. вес арматурных стержней. (2004).

  25. Ало, Ф. И., Атанда, П. О., Даниян, А. А., Абодунрин, О. В. и Олувасегун, К. М. Оценка импортной и местной конструкционной стали в Нигерии: анализ с помощью однофакторного дисперсионного анализа. Междунар. Дж. Матер. англ. 7 (3), 45–51 (2017).

    Google ученый

  26. Рой, Р. К. Учебник по методу Тагучи (Общество инженеров-технологов, 2010).

    Google ученый

  27. Одусоте Дж. К., Шитту В., Аделеке А. А., Икубанни П. П. и Адейемо О. Химические и механические свойства арматурных стальных стержней местных сталелитейных заводов. г. Дж. Фэйл. Анальный. Пред. 19 (4), 1067–1076 (2019).

    Артикул Google ученый

  28. Аджагбе, В., Ганию, А., Адегбите, А. и Акоду, О. Исследования химического состава и прочности на растяжение стальных стержней в строительной отрасли Нигерии. Конф. IOP. сер. Матер. науч. англ. 513 (1), 1 (2019).

    Google ученый

Скачать ссылки

Информация об авторе

Авторы и организации

  1. Факультет машиностроения, Школа прикладных наук, Ближневосточный университет, 99138, Никосия, KKTC, Турция

    , Саваш и Али Эвсил

  2. Факультет машиностроения, Технологический факультет, Университет Дебре Табор, Дебре Табор, Эфиопия

    Тарику Ачамиеле

Авторы

  1. Tariku Achamyeleh

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  2. Hüseyin Çamur

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  3. Mahmut A. Savaş

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Академия

  4. Ali Evcil

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

Взносы

Т.А. написали основную рукопись, а Х.Ч., М.А.С. и AE просмотрели рукопись.

Автор, ответственный за переписку

Переписка с Тарику Ахамеле.

Заявление об этике

Конкурирующие интересы

Авторы не заявляют об отсутствии конкурирующих интересов.

Дополнительная информация

Примечание издателя

Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

Права и разрешения

Открытый доступ Эта статья находится под лицензией Creative Commons Attribution 4.0 International License, которая разрешает использование, совместное использование, адаптацию, распространение и воспроизведение на любом носителе или в любом формате, при условии, что вы укажете соответствующую ссылку на оригинальный автор(ы) и источник, предоставьте ссылку на лицензию Creative Commons и укажите, были ли внесены изменения. Изображения или другие сторонние материалы в этой статье включены в лицензию Creative Commons на статью, если иное не указано в кредитной строке материала. Если материал не включен в лицензию Creative Commons статьи, а ваше предполагаемое использование не разрешено законом или выходит за рамки разрешенного использования, вам необходимо получить разрешение непосредственно от правообладателя. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/4.0/.

Перепечатка и разрешения

Об этой статье

Комментарии

Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.

Скачать PDF

Таблица размеров арматуры [с пояснениями к размерам, типам и маркам]

При работе с бетоном строители и инженеры-строители часто используют арматуру или арматурные стержни, и им часто необходимо обращаться к таблице размеров арматуры.

Эти стальные стержни используются с бетоном для повышения прочности материала на растяжение.

Эти арматурные стержни обычно изготавливаются из стали, но также доступны опорные пластины из стекловолокна — все зависит от проекта, над которым вы работаете.

Стекловолокно является популярным вариантом, поскольку оно немагнитно и не вызывает коррозии.

Имея множество доступных размеров, веса и типов арматуры, выбор наилучших размеров для вашего проекта может оказаться ошеломляющим.

Решение состоит в том, чтобы понять таблицу размеров арматуры и маркировку, используемую для обозначения размеров.

Конечно, это не знания, которыми вы будете пользоваться каждый день, но они могут быть полезны, когда они вам больше всего нужны

Лучше всего то, что это понимание придаст вам уверенности в работе с базовой пластиной независимо от размера вашей следующей проект.

Обзор таблиц и как их читать

Каждая опорная плита обычно имеет пять различных маркировок.

Содержат информацию о размерах арматуры, буквы и символы, обозначающие завод-изготовитель и тип стали, марку марки и детали центральных ребер.

Один из самых простых способов прочитать эту стальную табличку — проверить выбитые на ней цифры и символы.

Обычно он включает три маркировки (например, B6S).

Буква B обозначает производителя, а 6 — марку базовой плиты, эквивалентную 60, а S — указание на то, что она изготовлена ​​из стали. .

Здесь мы рассмотрим каждый элемент на арматуре:

#1. Размер и диаметр арматурных стержней

В зависимости от страны существуют различные метрические размеры арматурных стержней. Ниже приведен стандарт размеров арматуры ASTM в США, где размеры стальной арматуры начинаются с № 3 до № 18.

Вот основная информация о первых пяти размерах арматуры.

  • №3 Арматурный стержень

Этот размер обычно изготавливается из углеродистой стали и используется во внутренних двориках, автомагистралях, дорожных работах и ​​строительстве подъездных путей.

Он также обычно используется в бетонных бассейнах неправильной формы.

Этот размер обычно называют «10 мм», поскольку диаметр арматурного стержня в метрической системе составляет 10 мм. Его размер арматуры в дюймах составляет 0,375 дюйма, что эквивалентно 90,525 мм.

Вес арматурного стержня №3 на единицу длины составляет 0,376 фунта/фут или 0,561 кг/м. И площадью поперечного сечения 0,1 кв.

  • № 4 Арматурный стержень

Арматурный стержень №4 часто используется в жилых и коммерческих проектах для повышения прочности плит и колонн.

Он имеет диаметр 13 мм, вес 0,668 фунта/фут и площадь поперечного сечения 0,2 дюйма2.

  • №5 Арматурный стержень

Арматура № 5, обычно используемая при строительстве автомагистралей, мостов и дорог, изготавливается из углеродистой стали.

Это арматурный стержень диаметром «16 мм» с номинальным диаметром 0,625 дюйма. Он имеет удельный вес на единицу длины 1,043 фунта/фут и площадь поперечного сечения 0,31 дюйма3.

  • №6 Арматурный стержень

Этот конкретный размер стального листа используется в подпорных стенах, тяжелых фундаментах, фундаментах и ​​автомагистралях. площадь поперечного сечения 0,44 дюйма2.

№2. Тип арматурной стали

Помимо марки и размера стали, также имеет значение основной материал стального листа и используемое на нем покрытие.

  • Углеродистая сталь

Эта сталь чаще всего используется при строительстве коммерческих и жилых объектов и называется «черной арматурой».

Этот вид стали экономичен и надежен, когда речь идет о долговечности.

Но главный недостаток этого материала в том, что он не подходит для проектов, подверженных сильному воздействию влаги.

Он подвержен коррозии, поэтому вам может понадобиться другой вид стали, если ваш проект расположен в зоне с высокой влажностью.

Сварная проволочная ткань изготавливается путем электрической сварки последовательности стальных проволок и их расположения под прямым углом в виде сетки.

Сварная проволочная сетка обычно используется для наземных плит, где земля выравнивается и эффективно уплотняется.

Эти стержни также являются лучшим выбором для дорожных покрытий, коробчатых водопропускных труб, дренажных сооружений и проектов строительства каналов.

WWF укрепляет бетонные плиты, чтобы повысить общую прочность бетона на растяжение.

  • Арматура с эпоксидным покрытием

Это ваш идеальный выбор при работе над проектами, которые в основном подвергаются воздействию высокой влажности.

И хотя это один из самых дорогих, на него можно положиться, несмотря на постоянный контакт с морской водой и влагой.

Как следует из названия, эта стальная пластина покрыта толстым слоем эпоксидной смолы, что помогает замедлить коррозию.

Обшивка, изготовленная из отожженных кусков листовой стали, затем сгибается в гофрированную форму.

Эти стержни в основном используются в строительстве крыш, лестничных маршей и плит перекрытий.

Опорные пластины из листового металла также имеют стандартные отверстия диаметром 1/6 дюйма, пробитые на одинаковом расстоянии.

  • Нержавеющая сталь

Любимая альтернатива стержням из углеродистой стали. Это достойный выбор, если вам нужна надежность углеродистой стали и коррозионная стойкость нержавеющей стали.

Не такая дешевая, как углеродистая сталь; нержавеющая сталь стоит почти в восемь раз дороже.

Это лучший вариант для проектов, связанных с дорогами, мостами, опорами и другими конструкциями, способными выдерживать огромный вес.

  • Оцинкованная арматура

Эти покрытия, подходящие для конструкций, требующих отличного фундамента, в сорок раз более устойчивы к коррозии, чем углеродистая сталь.

Благодаря своей неоспоримой прочности оцинкованная обшивка также считается самой дорогой среди видов листовой стали, потому что это легированная сталь, погруженная в раствор цинка для борьбы с коррозией.

GFRP — ваш лучший выбор, если ваш проект имеет открытые конструкции и контактирует с водой.

Этот материал обещает, что коррозия никогда не будет проблемой, и он обладает гораздо большей прочностью на разрыв, несмотря на то, что он на 75% легче, чем стальные листы.

№3. Марка арматуры

Чтобы определить, какая марка арматуры подходит для вашего проекта, вам необходимо понять определение и разницу между пределом прочности на растяжение и пределом текучести.

Рассматривайте предел прочности при растяжении и предел текучести как максимальную и минимальную устойчивость к нагрузкам для марки толстолистовой стали.

Прочность на растяжение относится к максимальному пределу нагрузки, которую может выдержать ваш материал, прежде чем он сломается.

Предел текучести – это минимальное напряжение, которому он может подвергаться до деформации.

ASTM устанавливает сорта арматуры, стандартными являются 40, 60, 75, 80 и 100.

Указывает уровень текучести конкретной оболочки.

Например, если базовая плита имеет марку 40, то ее минимальный предел текучести составляет 40 тысяч фунтов на квадратный дюйм, что эквивалентно 40 000 фунтов на квадратный дюйм.

Пример использования таблицы арматурных стержней

В этом примере «W» обозначает производителя арматурного стержня.

Следующая маркировка «10» указывает размер стержня.

Если вы обратитесь к приведенной ниже таблице размеров арматурных стержней или загрузите таблицу размеров арматурных стержней в формате pdf, вы узнаете, что размер опорной плиты — №3 со следующими размерами и номиналом в фунтах на фут:

Таблица ниже может дать У вас есть лучший способ прочитать размеры диаметра на базовой пластине, чтобы убедиться, что у вас есть правильный размер для того, над чем вы работаете.

«S» означает углеродистую сталь в качестве основного материала стержня, а класс «60» означает, что базовая плита имеет минимальный предел текучести 60 тысяч фунтов на квадратный дюйм, что эквивалентно 60 000 фунтов на квадратный дюйм.

Таблицы

Таблица размеров арматурных стержней, Таблица веса арматурных стержней, Таблица диаметров арматурных стержней – размеры арматурных стержней в США

Имперский

«Мягкий»

Масса на единицу длины

Номинальный диаметр

Номинальная площадь

Размер стержня

Метрические размеры арматуры

(фунт/фут)

(кг/м)

(дюйм)

(мм)

(дюйм3)

(мм2)

#2

#6

0,167

0,249

0,25

6,35

0,05

32

#3

#10

0,376

0,561

0,375

9,525

0,11

71

#4

#13

0,668

0,996

0,5

12,7

0,2 ​​

129

#5

#16

1,043

1,556

0,625

15. 875

0,31

200

#6

#19

1,502

2,24

0,75

19.05

0,44

284

#7

#22

2,044

3,049

0,875

22.225

0,6

387

#8

#25

2,67

3,982

1

25,4

0,79

509

#9

#29

3,4

5. 071

1,128

28,65

1

645

#10

#32

4.303

6.418

1,27

32,26

1,27

819

#11

#36

5.313

7,924

1,41

35,81

1,56

1006

#14

#43

7,65

11. 41

1,693

43

2,25

1452

#18

#57

13,6

20.284

2,257

57,3

4

2581

#18J

14,6

21.775

2,337

59,4

4,29

2678

Таблица размеров арматуры, Таблица веса арматуры, Таблица диаметров арматуры – Канада Размеры арматуры

Метрический размер стержня

Масса на единицу длины (кг/м)

Номинальный диаметр (мм)

Площадь поперечного сечения (мм2)

10М

0,785

11,3

100

15М

1,57

16

200

20М

2,355

19,5

300

25М

3,925

25,2

500

30М

5. 495

29,9

700

35М

7,85

35,7

1000

45М

11.775

43,7

1500

55М

19.625

56,4

2500

Типы стали

Символ

Тип стали

С

Углеродистая сталь

А

Ось Сталь

Вт

Низколегированная сталь

нержавеющая сталь

Нержавеющая сталь

КС

Низкоуглеродистый хром

Таблица марок арматуры

Знак класса

Максимальный предел текучести

фунтов на квадратный дюйм

40

40 фунтов стерлингов

40 000 фунтов на квадратный дюйм

60

60 фунтов стерлингов

60 000 фунтов на квадратный дюйм

75

75 KSI

75 000 фунтов на квадратный дюйм

80

80 KSI

80 000 фунтов на квадратный дюйм

100

100 фунтов стерлингов

100 000 фунтов на квадратный дюйм

Самодельный проект с использованием арматуры

Работать с арматурой легко, особенно если у вас есть нужные инструменты и легкодоступные материалы.

Вы даже можете попробовать сделать проект своими руками дома, используя арматуру в качестве основного модуля.

Если у вас есть сад, вы можете попробовать построить очаровательную арку из арматуры.

Эта арка может быть лестницей для виноградных лоз, и со временем она будет заполнена стелющейся зеленью, так что вы не увидите никаких следов арматуры.

Создайте свой собственный не очень секретный сад с помощью этого проекта арматуры.

Материалы, необходимые для этого проекта:

  • Кабельные стяжки
  • Медная проволока 18 калибра
  • Арматурный стержень 1 ½ дюйма на 10 футов для стоек
  • Арматурный стержень 2 ½ дюйма на 20 футов для арок
  • Арматурный стержень 2 3/8 дюйма на 20 футов для кругов
  • Пластиковый упор для гаражных ворот или другой жесткий, но на 100 % гнущийся материал

Вам понадобятся следующие инструменты:

  • Бутылочка с мелом
  • Зажим
  • Трубогиб
  • Ножовка по металлу
  • Маркер
  • Резиновый молоток
  • Строка
  • Рулетка

Вот шаги по созданию металлической садовой арочной решетки, не требующей сварки:

#1. Создайте парящую, но изящную арку, используя 1/2-дюймовую арматуру, и совершите простой прыжок с изгибом на земле.

Разрежьте 10-футовый арматурный стержень на десять 10-дюймовых кольев и отпилите примерно 2/3 арматурного стержня с помощью ножовки, прежде чем отломать кол.

#2. Вбейте один арматурный стержень в землю и привяжите к нему 3-футовую веревку.

Натяните веревку, чтобы получился компас — это поможет вам создать идеальную арку радиусом 3 фута и отметить ее мелом.

#3. Равномерно установите остальные девять колышков — примерно на 5 дюймов вглубь — чтобы создать полукруг, используя контур мела в качестве ориентира. Отметьте средний столб ниткой.

#4. Пришло время согнуть арматуру в форме полукруга.

Обратите внимание, что арматура может перегибаться при изгибе, поэтому здесь пригодится пластиковый молдинг для гаражных ворот.

Поместите его между арматурным стержнем и кольями, чтобы смягчить изгиб.

#5. Соедините арки кругами, сделанными из арматуры размером 3/8 дюйма на 20 футов.

Разрежьте арматурный стержень на отрезки длиной 4 фута, а затем согните их, чтобы сформировать круг, используя трубогиб.

Для этого проекта вам понадобится девять кругов арматуры.

#6. Вы готовы собрать свою арку и сделать отверстия для анкеров.

Разметьте след во дворе или на любой плоской поверхности и установите анкерные отверстия для решетки на расстоянии 6 футов друг от друга и 12 дюймов между арками.

Забейте колышки, чтобы сделать отметки отверстий, а затем вытащите колышки.

#7. Чтобы убедиться, что ваша решетка устойчива, вы должны встроить конец каждой арки примерно на 18 дюймов в землю.

Измерьте это расстояние и отметьте свой арматурный стержень, чтобы знать, насколько глубоко вы должны его погрузить.

#8. Начните добавлять круги из арматурных стержней, начиная с первого на высоте около 2 футов от нижней части арки из арматурных стержней.

Петли можно временно закрепить кабельными стяжками, чтобы при необходимости можно было отрегулировать их соответствующим образом.

Равномерно распределите круги вокруг арки. Вы можете навсегда расположить круги, используя медную проволоку, когда все готово.

Часто задаваемые вопросы

Что такое хомут в арматуре?

Хомут в основном используется в бетонных колоннах и балках для поддержки основной продольной обшивки.

Обычно они имеют прямоугольную и квадратную форму с пятью изгибами под углом 90 градусов. Как и в случае с обычным стальным листом, существуют также различные размеры арматурных стержней для хомутов.

Можете ли вы согнуть и обрезать арматуру, чтобы получить нужный размер?

Рекомендуется выбрать правильный размер при покупке, чтобы сэкономить энергию и время.

Но в тех случаях, когда ситуация требует, чтобы вы согнули и уменьшили размер базовой пластины, вы можете это сделать, если у вас есть соответствующие инструменты.

Можно использовать болторез или ножовку, если стальной лист тонкий и вы не планируете резать массивную партию обшивки.

В качестве альтернативы вы также можете использовать угловые резаки, оснащенные отрезным кругом, чтобы выполнить работу.

При резке обшивки вам нужно разрезать только половину. Как только это будет сделано, вам уже будет легко сломать его пополам.

Что это значит для вас? Экономия времени и энергии.

Изгиб этой опорной пластины прост и выполним, особенно если диаметр не слишком толстый. Вы можете согнуть его вручную, если у вас достаточно рычагов.

Но если вы работаете с более толстыми трубами, вы можете купить или одолжить устройство для гибки арматуры.

Для начала посмотрите это видео:

Какие размеры арматуры наиболее часто используются?

Чаще всего используются оболочки №4 и №5.

Они обязательны для любого жилого строительства и почти всегда используются в коммерческих проектах.

Эти размеры достаточно прочны, особенно при использовании нескольких, чтобы выдержать вес этих конструкций.

На каком расстоянии следует располагать арматуру?

Арматурный стержень предназначен для формирования сетки.

При укладке арматуры убедитесь, что расстояние между ними составляет около 12 дюймов.

Что произойдет, если вы используете арматуру неправильного размера?

Основная задача этой стальной пластины — обеспечить усиление вашей бетонной конструкции.

Если в конечном итоге вы разместите опорную плиту неправильного размера, вы поставите под угрозу армирование, необходимое для целостности и прочности вашего проекта.

Нет, здание автоматически не рухнет и не рухнет, но долговечность и прочность конструкции сведены к минимуму до 35%.

В любом случае, это не то, чего вы хотите с нетерпением, поэтому создавайте его с самого начала!

Резюме

Бетон играет неотъемлемую роль в строительстве, но без арматуры он теряет свое назначение и ценность.

Теперь, когда вы знаете все об арматуре и таблицах размеров, вы можете с уверенностью определить подходящие размеры стальной и бетонной арматуры для вашего следующего проекта по созданию фундамента, стены или дорожки, которые прослужат долгие годы.

Делиться – значит заботиться!

Таблица пересчета – Re-Steel Supply Company, Inc.

СТАНДАРТ ASTM ИМПЕРАТОРСКАЯ АРМАТУРА
РАЗМЕР ПРУТКА
ОБОЗНАЧЕНИЕ
НОМИНАЛЬНЫЕ РАЗМЕРЫ
ПЛОЩАДЬ(ДВ.2) ВЕС (фунт/фут) ДИАМЕТР (ДЮЙМЫ)
#3 0,11 0,376 0,375
#4 0,20 0,668 0,500
#5 0,31 1. 043 0,625
#6 0,44 1,502 0,750
#7 0,60 2,044 0,875
#8 0,79 2,670 1.000
#9 1,00 3.400 1,128
#10 1,27 4.303 1,270
#11 1,56 5.313 1.410
#14 2,25 7,65 1,693
#18 4,00 13,60 2,257
Текущая спецификация A615 охватывает прутки размеров № 14 и № 18 для класса прочности 60 и размеры прутков № 11, № 14 и № 18 для класса прочности 75. Текущая спецификация A706 также охватывает прутки размеров № 14 и № 18. Размер стержня #9по #18 не включены в спецификацию A996.
МЕТРИЧЕСКАЯ АРМАТУРА СТАНДАРТА ASTM
РАЗМЕР ПРУТКА
ОБОЗНАЧЕНИЕ
НОМИНАЛЬНЫЕ РАЗМЕРЫ
ПЛОЩАДЬ (ММ. 2) ВЕС (кг/м) ДИАМЕТР (ММ)
#10 71 0,560 9,5
#13 129 0,994 12,7
#16 199 1,522 15,9
#19 284 2,235 19,1
#22 387 3.042 22,2
#25 510 3,973 25,4
#29 645 5.060 28,7
#32 819 6.404 32,3
#36 1006 7,907 35,8
#43 1452 11,38 43,0
#57 2581 20,24 57,3
Текущая спецификация A615M охватывает прутки размеров №43 и №57 класса прочности 420 и прутки размеров №36, №43 и №57 класса прочности 520. Текущая спецификация A706 также охватывает прутки размеров №43 и №57. Размер стержня #29по #57 не включены в спецификацию A996M.
СРАВНЕНИЕ РАЗМЕРОВ ПРОВОЛОКИ ПО НОМЕРАМ W&D И КАЧЕСТВУ СТАЛЬНОЙ ПРОВОЛОКИ
W&D НОМЕР РАЗМЕРЫ ПРОВОДОВ ИЗМЕРИТЕЛЬ ДЛЯ СТАЛЬНОЙ ПРОВОЛОКИ
Номер размера Площадь, кв. В. Ном. Диаметр, В Ном. Диаметр.,В. Площадь, кв. Номер датчика
1,4 0,014 0,135 0,135 0,014 10
1,5 0,015 0,138
0,148 0,017 9
2 0,02 0,159
0,162 0,021 8
2,5 0,025 0,178 0,177 0,025 7
2,9 0,029 0,192 0,192 0,029 6
3 0,03 0,195
0,207 0,034 5
3,5 0,035 0,211
4 0,04 0,225 0,225 0,04 4
0,235 0,043 3 1/2
4,5 0,045 0,240
0,244 0,047 3
5 0,05 0,252 0,253 0,05 2 1/2
0,2625 0,0545 2
5,5 0,055 0,264
0,273 0,059 1 1/2
6 0,06 0,276
0,283 0,063 1
6,5 0,065 0,288
0,295 0,068 1/0 1/2
7 0,07 0,298
0,3065 0,074 1/0
7,5 0,075 0,309
8 0,08 0,319 0,319 0,08 2/0 1/2
8,5 0,085 0,329
0,331 0,086 2/0
9 0,09 0,338
9,5 0,095 .

Добавить комментарий

Ваш адрес email не будет опубликован.
