Вес листового металла – таблицы

Вес листового металла – таблицы
  • Металлопрокат
  • Обновлено 10 октября 2020 г.

Знание точного веса листового металла позволит вам избежать проблем с неответственным поставщиком. Поможет предварительно оценить объем финансовых затрат на новый проект. Понять, какая нагрузка будет давить на разрабатываемую металлоконструкцию. Как и в любом деле здесь есть свои нюансы, поэтому не будем «ходить из стороны в сторону» и начнем изучать данный вопрос.

Общие понятия

Прежде чем приступить непосредственно к расчету веса, нам необходимо понять, что же собой представляет листовой прокат. Металлический лист – прямоугольный профиль, толщина которого несоизмеримо мала по сравнению с его длиной и шириной. Его параметры и размеры регулируются ГОСТ 19903-2015 и ГОСТ 19904-2015.



Согласно этим государственным стандартам, листовой профиль подразделяют на следующие категории:

  • По способу производства.
  • По точности изготовления.
  • По уровню плоскостности поверхности.
  • По типу кромки.
  • По виду материала.

Разберем теперь каждый пункт более подробно.

Способы производства

Металлический лист изготавливают методом горячей или холодной прокатки. Данные технологии представляют собой накатывание роликов на заготовку, в результате которого происходит раскатывание ее поверхности.

В целом, порядок проведения прокатки горячим и холодным способом схожи. Только в первом случае осуществляется предварительный нагрев заготовки до температуры 300-400 ºC. Делается это с целью увеличения податливости металла, что дает возможность получать листы большей толщины.

По точности изготовления

В зависимости от назначения в производстве, лист может изготавливаться с двумя степенями точности: обычной (Б) и повышенной (А). Прокат повышенной точности отличается более правильной формой поверхности. По этой причине такой лист имеет лучшую прочность и шероховатость поверхности.

По плоскостности

Плоскостность характеризует параллельность граней между собой. Как и в случае точности формы, ее значение сильно влияет на сопротивление листом механической нагрузки.

Различают лист особо высокой (ПО), высокой (ПВ), улучшенной (ПУ) и нормальной плоскостности (ПН).

По типу кромок

Тип кромок характеризует форму краев проката. Существует две ее разновидности: обрезная (О) и необрезная (НО). Первый вид требует проведения дополнительной операции, что делает ее более дорогостоящей. Но при этом такой лист более удобен в эксплуатации.

Расчет веса

Масса листового профиля просчитывается двумя способами:

  • С помощью формулы.
  • Применяя готовые таблицы.

Первый метод представляет собой следующее соотношение геометрических и физических величин:

Масса листа (кг)= длина (м)*ширина (м)*толщина(м)*плотность материала (7850 кг\м3 для стали)

Таблицы веса еще проще в использовании, чем вышеизложенный способ. Соотносите данные толщины и материала листа и получаете величину массы 1 м2. Умножаете это число на площадь искомого листа и получаете его вес.

Таблица теоретического веса листового металла

  Лист холоднокатаный ГОСТ сталь 08пс/кп

Вес одного метра квадратного м2 (кг)

Лист х/к 0.5

3,925

Лист х/к 0.6

4,71

Лист х/к 0.7

5,5

Лист х/к 0.8

6,28

Лист х/к 0. 9

7,06

Лист х/к 1.0

7,85

Лист х/к 1.2

9,42

Лист х/к 1.4

10,99

Лист х/к 1.5

11,77

Лист х/к 1.8

14,13

Лист х/к 2.0

15,7

Лист х/к 2.5

19,62

Лист х/к 3.

0

23,5

Лист х/к 3.5

27,47







  Лист горячекатаный ГОСТ сталь ст3сп/пс5

Вес одного метра квадратного м2 (кг)

Лист горячекатаный 1.5

11,77

Лист горячекатаный 2.0

15,7

Лист горячекатаный 2.5

19,62

Лист горячекатаный 3. 0

23,5

Лист горячекатаный 4.0

31,4

Лист горячекатаный 5.0

39,25

Лист горячекатаный 6.0

47,1

Лист горячекатаный 8.0

62,8

Лист горячекатаный 10.0

78,5

Лист горячекатаный 12.0

94,2

Лист горячекатаный 14. 0

109,9

Лист горячекатаный 16.0

125,6

Лист горячекатаный 18.0

141,3

Лист горячекатаный 20.0

157







  Лист оцинкованный ГОСТ сталь 08пс/кп

Вес одного метра квадратного м2 (кг)

Лист оц. 0.4

3,34

Лист оц. 0.45

3,73

Лист оц. 0.5

4,13

Лист оц. 0.55

4,52

Лист оц. 0.6

4,91

Лист оц. 0.7

5,70

Лист оц. 0.75

6,09

Лист оц. 0.8

6,48

Лист оц. 0.9

7,27

Лист оц. 1.0

8,05

Лист оц. 1.2

9,62

Лист оц. 1.5

11,97

Лист оц. 2.0

15,9

Лист оц. 2.5

19,82





  Лист рифленый чечевица ГОСТ сталь ст3сп/пс5

Вес одного метра квадратного м2 (кг)

Лист чечевица 3.0

 24,5

Лист чечевица 4.0

32,2

Лист чечевица 5. 0

40,5

Лист чечевица 6.0

48,5

Лист чечевица 0.8

64,9

Лист чечевица 10

80,9

Лист чечевица 12

96,8







Лист рифленый ромбический ГОСТ сталь ст3сп/пс5

Вес одного метра квадратного м2 (кг)

Лист ромбический 3.0

25,1

Лист ромбический 4. 0

33,5

Лист ромбический 5.0

41,8

Лист ромбический 6.0

50

Лист ромбический 8.0

66

Лист ромбический 10

83

Лист ромбический 12

99,3

Оцените статью:

Рейтинг: 0/5 – 0 голосов

Ещё статьи по теме:

Таблица расчета веса стального листа – Первая Металлобаза

Вы находитесь в разделе Справочной информации.

Если вам нужно узнать цену и рассчитать точный вес предполагаемого заказа, перейдите по ссылке в соответствующий раздел: Лист.

Одним из наиболее востребованных видов металлопроката является стальной лист. Он может использоваться как готовый продукт или в качестве заготовки для дальнейшего производства. При выборе листов для тех или иных целей стоит учитывать разновидности, технические характеристики и особенности изготовления плоского металлопроката.

Сферы применения листов металла обширны, а их свойства и характеристики во многом зависят от способа изготовления. Так, формовка стального проката может происходить методами горячего или холодного проката.

Горячее деформирование осуществляется путем нагрева металла до температур, превышающих условия его рекристаллизации и составляющих 60% и более от температуры плавления. Нагретую заготовку прокатывают между валками, а после формовки обрабатывают, убирая возможные дефекты и следы окалины. Регламентируется размер листа горячекатанного ГОСТом 19903-2015, по которому рулонный прокат имеет толщину не более 25 мм, при ширине 500-2200 мм.

Горячекатаные листы не отличаются высокой точностью и гладкостью поверхности, но их доступность позволяет использовать такой металл повсеместно в народном хозяйстве, во многих видах строительства и производства, в том числе в качестве заготовок для изготовления просечно-вытяжных листов, сварных балок, электросварных и профильных труб и уголка.

Метод холодного проката предполагает формовку металла катками без предварительного прогрева, что требует больше времени и усилий. В результате получается лист с гладкой поверхностью, высокой прочностью на изгиб, растяжение и разрыв. Регулируется производство листов холоднокатаных ГОСТами 19904-90, 9045-93, 16523-97, согласно которым их толщина варьируется от 0,28 до 5мм, а ширина от 500 до 2350 мм.

Такой прокат пользуется спросом в строительстве, космической отрасли, машино- и судостроении, и в качестве заготовок при производстве посуды, мебели, оборудования, бытовых приборов и инструментов. Нанесение цинкового слоя повышает антикоррозийные свойства, что применяется при изготовлении профнастила.

Таблица основных характеристик стального листа

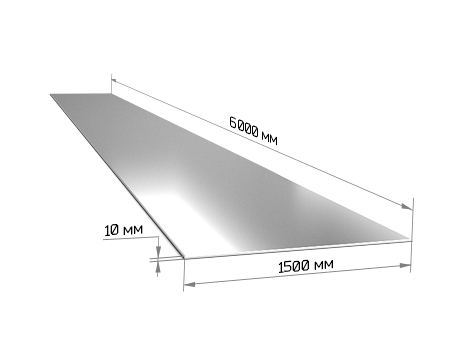

Чертеж

Толщина листа, мм

Масса, кг

Норматив

лист горячекатаный

от 0,4 до 160



от 3,14 до 1256

ГОСТ 19903-2015

лист холоднокатаный

от 0,35 до 5

от 2,7475 до 39,25

ГОСТ 19904-90

При маркировке стальных листов учитываются их разновидности по нескольким критериям:

  • Вид проката:

— г/к – горячекатаный, х/к – холоднокатаный;

— ОЦ – оцинкованный, ОК – с полимерным покрытием, ПК – под окраску;

— ромб, чечевица – для листа рифленого ГОСТ 8568-77.

  • По точности проката: А – повышенной, Б – нормальной.
  • Ровность поверхности: ПО – особо высокая, ПВ – высокая, ПУ – улучшенная, ПН – нормальная.
  • Размерные параметры листа указываются цифрами, в миллиметрах.
  • Обработка кромки: НО – необрезная, О – обрезная.
  • Отделка поверхности: І – особо высокая, ІІ – высокая, III – повышенная, IV – обычная.
  • Поверхность: Т – травленая, ГЛ – глянцевая, М – матовая.
  • Свойства вытяжения: ВОСВ – весьма особо сложной, ОСВ – особо сложной, СВ – сложной, ВГ – весьма глубокой вытяжки.
  • Наличие узора кристаллизации у оцинкованных листов: КР – есть, МТ – нет.
  • Для профилированных листов: Н – для настила покрытий, НС – для настила и стеновых ограждений, С – для стеновых ограждений.
  • Класс прочности: 295; 315; 345; 355; 390.

Также в маркировке указываются марка стали с обозначением Ст, и номер ГОСТа или ТУ, которым соответствуют указанные параметры.

Вес листа

Масса листа зависит от его технических характеристик, способа производства и типа сплава, который был использован при производстве.

Вес листового металла, также можно рассчитать самостоятельно с помощью простых математических формул.

Формула расчета веса листа металла: m = a * b * t * ρ

a – ширина;

b – длина;

t – толщина;

ρ – плотность.

Масса стального холоднокатаного листа

Толщина листа, мм

Размеры листа, мм

Вес листа, кг

Вес 1 кв. метра, кг

0,35

1000х2000

5,50

2,75

1250х2500

8,59

0,4

1000х2000

6,28

3,14

1250х2500

9,81

0,45

1000х2000

7,07

3,53

1250х2500

11,04

0,5

1000х2000

7,85

3,93

1250х2500

12,27

0,55

1000х2000

8,64

4,32

1250х2500

13,49

0,6

1000х2000

9,42

4,71

1250х2500

14,72

0,65

1000х2000

10,21

5,10

1250х2500

15,95

0,7

1000х2000

10,99

5,50

1250х2500

17,17

0,75

1000х2000

11,78

5,89

1250х2500

18,40

0,8

1000х2000

12,56

6,28

1250х2500

19,63

0,9

1000х2000

14,13

7,07

1250х2500

22,08

1

1000х2000

15,70

7,85

1250х2500

24,53

1,2

1000х2000

18,84

9,42

1250х2500

29,44

1,4

1000х2000

21,98

10,99

1250х2500

34,34

1,5

1000х2000

23,55

11,78

1250х2500

36,80

1,6

1000х2000

25,12

12,56

1250х2500

39,25

1,7

1000х2000

26,69

13,35

1250х2500

41,70

1,8

1000х2000

28,26

14,13

1250х2500

44,16

1,9

1000х2000

29,83

14,92

1250х2500

46,61

2

1000х2000

31,40

15,70

1250х2500

49,06

2,2

1000х2000

34,54

17,27

1250х2500

53,97

2,5

1000х2000

39,25

19,63

1250х2500

61,33

2,8

1000х2000

43,96

21,98

1250х2500

68,69

3

1000х2000

47,10

23,55

1250х2500

73,59

Масса стального горячекатаного листа

Толщина листа, мм

Размеры листа, мм

Вес листа, кг

Вес 1 кв. метра, кг

1,5

1250х2500

36,80

11,78

2

1250х2500

49,06

15,70

2,5

1250х2500

61,33

19,63

3

1250х2500

73,59

23,55

3,5

1250х2500

85,86

27,48

4

1500х6000

282,60

31,40

5

1500х6000

353,25

39,25

6

1500х6000

423,90

47,10

7

1500х6000

494,55

54,95

8

1500х6000

565,20

62,80

9

1500х6000

635,85

70,65

10

1500х6000

706,50

78,50

12

1500х6000

847,80

94,20

14

1500х6000

989,10

109,90

16

1500х6000

1130,40

125,60

18

1500х6000

1271,70

141,30

20

1500х6000

1413,00

157,00

22

1500х6000

1554,30

172,70

25

1500х6000

1766,25

196,25

28

1500х6000

1978,20

219,80

30

1500х6000

2119,50

235,50

32

1500х6000

2260,80

251,20

35

1500х6000

2472,75

274,75

36

1500х6000

2543,40

282,60

40

1500х6000

2826,00

314,00

45

1500х6000

3179,25

353,25

50

1500х6000

3532,50

392,50

55

1500х6000

3885,75

431,75

60

1500х6000

4239,00

471,00

65

1500х6000

4592,25

510,25

70

1500х6000

4945,50

549,50

80

1500х6000

5652,00

628,00

90

1500х6000

6358,50

706,50

100

1500х6000

7065,00

785,00

110

1500х6000

7771,50

863,50

120

1500х6000

8478,00

942,00

130

1500х6000

9184,50

1020,50

140

1500х6000

9891,00

1099,00

150

1500х6000

10597,50

1177,50

160

1500х6000

11304,00

1256,00

Лист стальной: ГОСТ

Производство листового проката регламентируют следующие стандарты:

  1. ГОСТ 19903-2015 определяет сортамент горячекатаного проката в листах и рулонах толщиной от 1,2 до 25,0 мм.

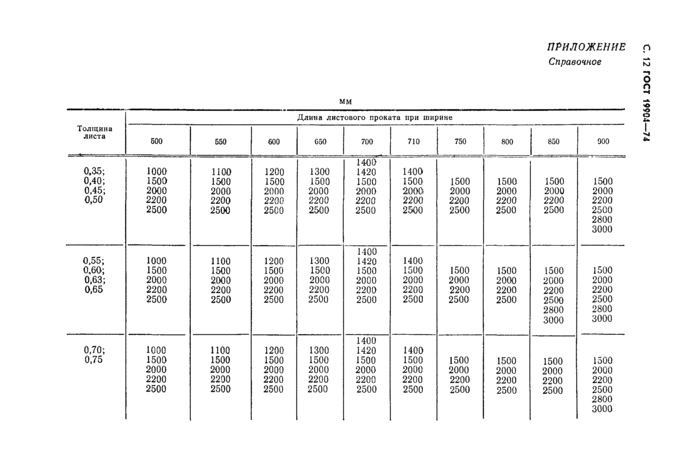

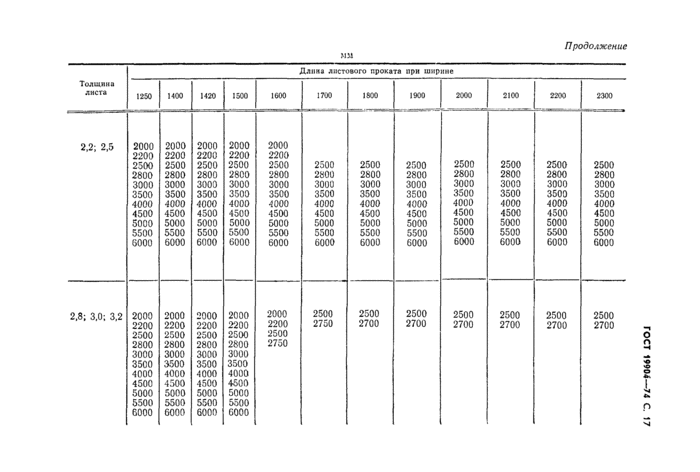

  2. ГОСТ 19904-90 используется для холоднокатаного проката толщиной от 0,35 до 3,50 мм.
  3. В зависимости от видов используемых металлов в части производства толстолистового металлопроката: ГОСТ 1577-93 для конструкционной, ГОСТ 4041-2017 для горячекатаной нелегированной конструкционной стали, ГОСТ Р 58915-2020 – для криогенных металлов.
  4. Для изготовления тонких листов применяются технические условия: ГОСТ 3836-83 для электротехнической нелегированной, ГОСТ 11268-76 – для легированной стали;
  5. Выпуск листов жаростойкого и жаропрочного проката, устойчивого к коррозии: ГОСТ 24982-81 определяет общие технические условия, ГОСТ 5582-75 используется в части проката тонколистового, ГОСТ 7350-77 – толстолистового.
  6. ГОСТ 8568-77 нормирует изготовление листов, имеющих ромбическое или чечевичное рифление.
  7. ГОСТ 9234-74 регламентирует сортамент листовых стальных профилей.
  8. Оцинкованная холоднокатаная сталь с полимерным покрытием производится в соответствии с ГОСТ 34180-2017 при горячем покрытии цинком, и по ГОСТ 34649-2020 для электролитической оцинковки.

Ранее регламентировалось изготовление просечно-вытяжнго листа ГОСТом 8706-78, который был отменен. На данный момент используются технические условия 36-26.11-5-89, которые содержат требования к техническим параметрам и сортаменту данного вида проката.

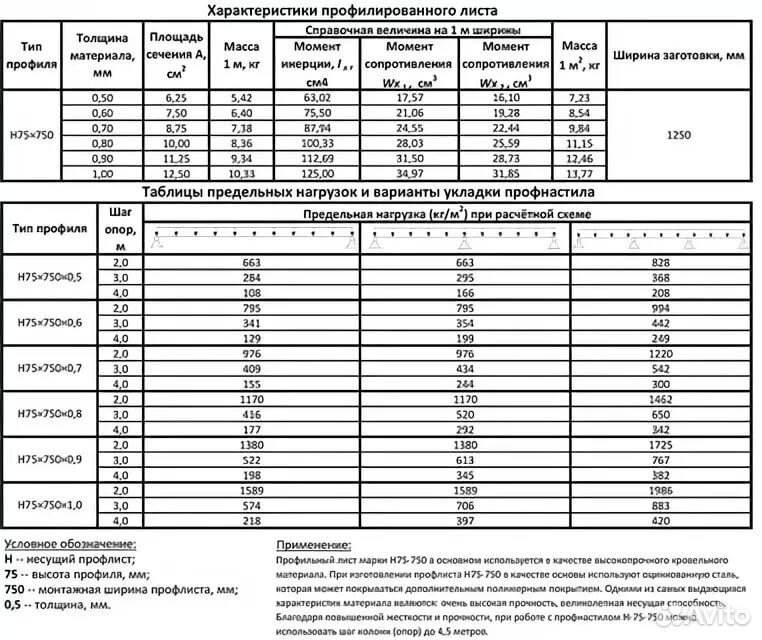

Технические характеристики профлиста.

Как вычислить вес листового металла

Главная » Разное » Как вычислить вес листового металла

Вес листа стального – Калькулятор и таблицы

Калькулятор веса стального листа

Листовой металл — это изготавливаемая прокаткой заготовка из определенного материала, чаще всего стали, которая находит широкое применение в промышленном производстве, строительстве, автомобилестроении и других отраслях.

Листовая сталь — самый популярный вид листовых заготовок, который производится по технологии холодной или горячей прокатки. В первом случае сталь будет называться холоднокатаной (максимальная толщина листа до 5 мм), а во втором — горячекатаной.

Калькулятор веса листового металла KALK. PRO позволяет рассчитать массу листовой стали по известной толщине и площади. Вы также можете ознакомиться с марочником металлов и нормативными документами в соответствующих вкладках инструмента. Калькулятор работает на основании ГОСТ 19903-74 «Прокат листовой горячекатаный».

Используя калькулятор можно найти вес листового проката любого размера и толщины, например листы 1, 3, 6, 8, 10 мм и т. д., стандартный материал – углеродистая сталь Ст3ст с плотностью 7850 кг/м3.

По умолчанию считается вес 1м2 стали листовой.

Для того чтобы рассчитать вес листового металла на нашем калькуляторе, необходимо придерживаться инструкции:

  1. Выберите тип металла (по умолчанию Сталь).
  2. Подтвердите тип сортамента – Лист / Плита.
  3. Выберите марку металла (по умолчанию Сталь Ст3ст).
  4. Укажите параметры листа – толщина t (мм), ширина a (мм), длина b (мм).
  5. Введите количество металлопроката, шт.



Формула расчета веса листового металла

Вес листового металла, также можно рассчитать самостоятельно с помощью простых математических формул и таблиц по ГОСТ.

Формула расчета веса листа металла: m = a × b × t × ρ

  • a – ширина;
  • b – длина;
  • t – толщина;
  • ρ – плотность.



Таблица веса 1 м
2 листового металла по ГОСТ 19903-74

Данная таблица распространяется на листовой горячекатаный стальной прокат шириной 500-4400 мм, толщиной от 0,5 до 160 мм.

Размер листа (ТхШхД), ммТолщина листа, мм Вес 1 метра квадратного, кгМасса листа, кг
0,5х1250х25000,53,9312,27
0,7х1250х25000,75,517,17
0,8х1250х25000,86,2819,63
1х1250х25001,07,8524,53
1,2х1250х25001,29,4229,44
1. 5х1250х25001,511,7836,80
2х1250х2500215,7049,06
2,5х1250х25002,519,6361,33
3х1250х2500323,5573,59
3,5х1250х25003,527,4885,86
4х1500х6000431,40282,60
5х1500х6000539,25353,25
6х1500х6000647,10423,90
7х1500х6000754,95494,55
8х1500х6000 862,80565,20
1500х6000970,65635,85
10х1500х60001078,50706,50
12х1500х60001294,20847,80
14х1500х600014109,90989,10
16х1500х600016125,601130,40
18х1500х600018141,301271,70
20х1500х600020157,001413,00
22х1500х600022172,701554,30
Размер листа (ТхШхД), ммТолщина листа, ммВес 1 метра квадратного, кгМасса листа, кг
25х1500х600025196,251766,25
28х1500х600028219,801978,20
30х1500х600030235,502119,50
32х1500х600032 251,202260,80
35х1500х600035274,752472,75
36х1500х600036282,602543,40
40х1500х600040314,002826,00
45х1500х600045353,253179,25
50х1500х600050392,503532,50
55х1500х600055431,753885,75
60х1500х600060471,004239,00
65х1500х600065510,254592,25
70х1500х600070549,504945,50
80х1500х600080628,005652,00
90х1500х600090706,506358,50
100х1500х6000100785,007065,00
110х1500х6000110863,507771,50
120х1500х6000120942,008478,00
130х1500х60001301020,509184,50
140х1500х60001401099,009891,00
150х1500х60001501177,5010597,50
160х1500х60001601256,0011304,00

Калькулятор веса листового металла (калькулятор веса плоского стержня)

Утюг
