Вес труба 530: Масса трубы бесшовной
alexxlab | 24.11.2020 | 0 | Разное
труба 530х10
Карточка товара
труба 530х10 стальная электросварная прямошовная из стали марки ст09г2С , длинной 11890мм согласно ГОСТ 10705-80; 10704-91 применяется для для монтажа трубопроводов диаметром 530 мм толщиной стенки 10 , также трубы применяются для изготовления нефтегазового оборудования и конструкций различных назначений. Стальные трубы диаметром 530 пользуются наибольшим спросом в нефтегазовой отрасли для транспортировки нефти и газа.
труба 530х10 | |||||||
---|---|---|---|---|---|---|---|
труба 530х10 | 10705-80; 10704-91 | 11890мм | ст09г2С | 130 | 48. 769 | ВМЗ,ТМК,ЧТПЗ |
Остаток на складе труба 530х10 : 48.769 , вес 1 м.п. =130 Вес трубы= 1512, Производитель-ВМЗ,ТМК,ЧТПЗ Норма загрузки трубы в машину/вагон : 7.57142857143тн
Общие сведения:
В нашей компании ” Нефтегазовые трубные системы” Вы можете приобрести из наличия труба 530х10мм производства ВМЗ,ТМК,ЧТПЗ на складе в Московской области или заказать транзитную поставку с завода-производителя труб диаметром 530 и толщиной стенки 10 мм согласно 10705-80; 10704-91 . Также наша компания наносит различные АКП (Антикоррозионное покрытие) наружная ВУС изоляция, наружные эпоксидные эмали, силикатно-эмалевое покрытие, внутреннее покрытие Amercoat 391, внутреннее гладкостное покрытие на труба 530х10 согласно ГОСТ 10705-80; 10704-91 . В случае возникновения вопросов по техническим характеристикам труба 530х10 обращайтесь за консультацией к специалистам отдела реализации по указанным телефонам на сайте.труба 530х8
Карточка товара
труба 530х8 стальная электросварная прямошовная из стали марки ст 20, ст17Г1С-У , длинной 11.800 мм согласно ГОСТ 10705-80; 10704-91 применяется для для монтажа трубопроводов диаметром 530 мм толщиной стенки 8 , также трубы применяются для изготовления нефтегазового оборудования и конструкций различных назначений. Стальные трубы диаметром 530 пользуются наибольшим спросом в нефтегазовой отрасли для транспортировки нефти и газа.
труба 530х8 | |||||||
---|---|---|---|---|---|---|---|
труба 530х8 | 10705-80; 10704-91 | 11. 800 мм | ст 20, ст17Г1С-У | 104 | 1210 | 24.357 | ВМЗ,ТМК,ЧТПЗ |
Остаток на складе труба 530х8 : 24.357 , вес 1 м.п. =104 Вес трубы= 1210, Производитель-ВМЗ,ТМК,ЧТПЗ Норма загрузки трубы в машину/вагон : 6.05714285714тн
Общие сведения:
В нашей компании ” Нефтегазовые трубные системы” Вы можете приобрести из наличия труба 530х8мм производства ВМЗ,ТМК,ЧТПЗ на складе в Московской области или заказать транзитную поставку с завода-производителя труб диаметром 530 и толщиной стенки 8 мм согласно 10705-80; 10704-91 . Также наша компания наносит различные АКП (Антикоррозионное покрытие) наружная ВУС изоляция, наружные эпоксидные эмали, силикатно-эмалевое покрытие, внутреннее покрытие Amercoat 391, внутреннее гладкостное покрытие на труба 530х8 согласно ГОСТ 10705-80; 10704-91 . В случае возникновения вопросов по техническим характеристикам труба 530х8 обращайтесь за консультацией к специалистам отдела реализации по указанным телефонам на сайте.Сколько весит труба 530 Главная
Вопрос: сколько весит труба 530 мм диаметром имеет несколько вариантов ответа. Дело в том, что если речь у нас идёт о табличном значении веса одного погонного метра, указанном в сортаменте труб по ГОСТу, то масса 1 погонного метра трубы зависит не только от величины диаметра трубы, но и от толщины стенки трубы. А вот, толщина стенки трубы может быть разной. Поэтому и значение веса 1 метра погонного трубы может определённого диаметра может существенно колебаться. Это нужно обязательно учитывать, при выполнении расчётов веса трубы, когда вы хотите купить трубу и в других случаях.
для ГОСТ 8732-70
Сколько весит труба 530 с толщиной стенки 25 мм? Вес метра трубы 530 с толщиной стенки 25 мм составляет 317.50 кг.
Сколько весит труба 530 с толщиной стенки 28 мм? Вес метра трубы 530 с толщиной стенки 28 мм составляет 346.62 кг.
Сколько весит труба 530 с толщиной стенки 30 мм? Вес метра трубы 530 с толщиной стенки 30 мм составляет 369.90 кг.
Сколько весит труба 530 с толщиной стенки 32 мм? Вес метра трубы 530 с толщиной стенки 32 мм составляет 392.97 кг.
Сколько весит труба 530 с толщиной стенки 36 мм? Вес метра трубы 530 с толщиной стенки 36 mm составляет 438.55 кг.
Сколько весит труба 530 с толщиной стенки 40 мм? Вес метра трубы 530 с толщиной стенки 40 мм составляет 483.34 кг.
Сколько весит труба 530 с толщиной стенки 45 мм? Вес метра трубы 530 с толщиной стенки 45 мм составляет 538.20 кг.
Сколько весит труба 530 с толщиной стенки 50 мм? Вес метра трубы 530 с толщиной стенки 50 мм составляет 591.
Сколько весит труба 530 с толщиной стенки 56 мм? Вес метра трубы 530 с толщиной стенки 56 мм составляет 654.58 кг.
Сколько весит труба 530 с толщиной стенки 60 мм? Вес метра трубы 530 с толщиной стенки 60 мм составляет 695.41 кг.
для ГОСТ 10704-63
Сколько весит труба 530 с толщиной стенки 6.0 мм? Вес метра трубы 530 с толщиной стенки 6.0 мм составляет 77.53 кг.
Сколько весит труба 530 с толщиной стенки 7.0 мм? Вес метра трубы 530 с толщиной стенки 7.0 мм составляет 90.28 кг.
Сколько весит труба 530 с толщиной стенки 8.0 мм? Вес метра трубы 530 с толщиной стенки 8.0 мм составляет 103.98 кг.
Сколько весит труба 530 с толщиной стенки 9.0 мм? Вес метра трубы 530 с толщиной стенки 9.0 мм составляет 115.62 кг.
Сколько весит труба 530 с толщиной стенки 10 мм? Вес метра трубы 530 с толщиной стенки 10 мм составляет 128.23 кг.
Сколько весит труба 530 с толщиной стенки 11 мм? Вес метра трубы 530 с толщиной стенки 11 мм составляет 140.
78 кг.Сколько весит труба 530 с толщиной стенки 12 мм? Вес метра трубы 530 с толщиной стенки 12 мм составляет 154.29 кг.
|
|
|
|
|
Труба нержавеющая 530 мм.
бесшовнаяУ нас вы можете купить трубу нержавеющую 530 мм. бесшовную изготовленную из различных марок нержавеющей стали. Сортамент, вес и размеры соответствуют ГОСТ 9940-81 (для горячедеформированных труб) или ГОСТ 9941-81 (для холодно- и теплодеформированных труб).
Популярные размеры:
Популярные толщины:
В таблице ниже представлен сортамент товаров, указан вес метра каждой трубы, а так же количество погонных метров в тонне.
Наименование | Размер | Толщина | Вес 1 метра | Метров в тонне | |
---|---|---|---|---|---|
Труба бесшовная 530×8 12Х18Н10Т | 530×8 | 8 мм. | 103.852 кг. | 9.6 | |
Труба бесшовная 530×9 12Х18Н10Т | 530×9 | 9 мм. | 116.61 кг. | 8.6 | |
Труба бесшовная 530×10 12Х18Н10Т | 530×10 | 10 мм. | 129. 318 кг. | 7.7 | |
Труба бесшовная 530×12 10Х17Н13М2Т | 530×12 | 12 мм. | 155.17 кг. | 6.4 | |
Труба бесшовная 530×8 10Х23Н18 | 530×8 | 8 мм. | 104.245 кг. | 9.6 | |
Труба бесшовная 530×9 10Х23Н18 | 530×9 | 9 мм. | 117.052 кг. | 8.5 | |
Труба бесшовная 530×10 10Х23Н18 | 530×10 | 10 мм. | 129.808 кг. | 7.7 | |
Труба бесшовная 530×8 20Х23Н18 | 530×8 | 8 мм. | 103.59 кг. | 9.7 | |
Труба бесшовная 530×9 20Х23Н18 | 530×9 | 9 мм. | 116.315 кг. | 8.6 | |
Труба бесшовная 530×10 20Х23Н18 | 530×10 | 10 мм. | 128.991 кг. | 7.8 |
Вес метра
Толщина | Расчетный вес метра в зависимости от стали | |||||||
---|---|---|---|---|---|---|---|---|
AISI 201 / 12X15Г9НД | AISI 304 / 08Х18Н10 | AISI 316 / 08Х17Н13М2 | AISI 321 / 12Х18Н10Т | AISI 430 / 20Х13 | AISI 431 / 14Х17Н2 | |||
8 мм | 102.28 кг | 103.59 кг | 104.9 кг | 103.85 кг | 101.23 кг | 103.85 кг | ||
9 мм | 114.84 кг | 116.32 кг | 117.79 кг | 116.61 кг | 113.67 кг | 116.61 кг | ||
10 мм | 127.36 кг | 128.99 кг | 130.62 кг | 129.32 кг | 126.05 кг | 129.32 кг |
Внимание! Вес погонного метра трубы рассчитан с учетом плотности стали, которая используется для производства конкретного изделия. Допустимые отклонения по диаметру при этом не учитывались. Все данные в таблице носят информационный характер.
Труба ППУ-ПЭ с ОДК
Трубы в ППУ-ПЭ оболочке из полиэтилена для подземной прокладки с ОДК
Трубы в изоляции из пенополиуретана в полиэтиленовой оболочке (ППУ-ПЭ) применяются в теплоснабжении для прокладки тепловых сетей бесканальным способом.
Наружный диаметр стальной трубы, мм | Минимальная толщина стенки стальной трубы, мм | Свободный конец, мм | тип изделия 1 | тип изделия 2 | ЦЕНА тип 1/тип 2 | |||
---|---|---|---|---|---|---|---|---|
Диаметр ПЭ оболочки | вес 1 п.м. трубы в изоляции, кг | Диаметр ПЭ оболочки | вес 1 п.м. трубы в изоляции, кг | |||||
d | S | L | D | КГ | D | КГ | РУБ | |
32 | 2,0 | 150 | 90 | 2,7 | 110 | 3,1 | 630/650 | СКИДКА |
38 | 2,0 | 150 | 110 | 3,3 | 125 | 3,7 | 650/680 | СКИДКА |
45 | 2,0 | 150 | 110 | 3,6 | 125 | 4,0 | 690/790 | СКИДКА |
57 | 3,5 | 150 | 125 | 6,4 | 140 | 6,8 | 690/780 | СКИДКА |
76 | 3,5 | 150 | 140 | 8,3 | 160 | 8,8 | 850/980 | СКИДКА |
89 | 3,5 | 150 | 160 | 9,8 | 180 | 10,4 | 990/1130 | СКИДКА |
108 | 4,0 | 150 | 180 | 14,3 | 200 | 15,0 | 1250/1330 | СКИДКА |
133 | 4,5 | 150 | 225 | 18,5 | 250 | 19,8 | 1750/2000 | СКИДКА |
159 | 4,5 | 150 | 250 | 22,2 | 280 | 24,3 | 2150/2450 | СКИДКА |
219 | 6,0 | 150 | 315 | 39 | 355 | 41,9 | 3450/3950 | СКИДКА |
273 | 6,0 | 210 | 400 | 51,8 | 450 | 56,2 | 5500/6200 | СКИДКА |
325 | 7,0 | 210 | 450 | 69,6 | 500 | 74,7 | 6600/7600 | СКИДКА |
426 | 7,0 | 210 | 560 | 94,2 | 630 | 103,0 | 8800/10400 | СКИДКА |
530 | 7,0 | 210 | 710 | 126 | 13100 | СКИДКА | ||
630 | 8,0 | 210 | 800 | 165,5 | дог | СКИДКА | ||
720 | 8,0 | 210 | 900 | 193,4 | дог | СКИДКА | ||
820 | 9,0 | 210 | 1000 | 243,4 | 1100 | 266,9 | дог | СКИДКА |
920 | 10,0 | 210 | 1100 | 300,4 | 1200 | 326,3 | дог | СКИДКА |
1020 | 10,0 | 210 | 1200 | 338,8 | дог | СКИДКА |
Пример обозначения при заказе, например:
Стальная труба наружный диаметром 159 мм, толщиной стенки 4,5 мм, изоляцией типа 1 в полиэтиленовой оболочке и с проводами системы ОДК:
Труба ст 159х4,5-1 в ППУ-ПЭ с ОДК
или Труба ст 159х4,5/250 в ППУ-ПЭ с ОДК
Длина изолированных труб может варьироваться в зависимости от ГОСТ стальной трубы от 8 до 12 метров. Толщина стенки трубы и (или) изоляционного слоя может быть изменена в соответствии с проектом Заказчика. Трубы изготавливаются согласно ГОСТ 30732-2006 и оснащены проводами системы ОДК (оперативного дистанционного контроля), что позволяет оперативно обнаружить аварийный участок теплотрассы. По желанию Заказчика возможно изготовление трубы без системы ОДК.

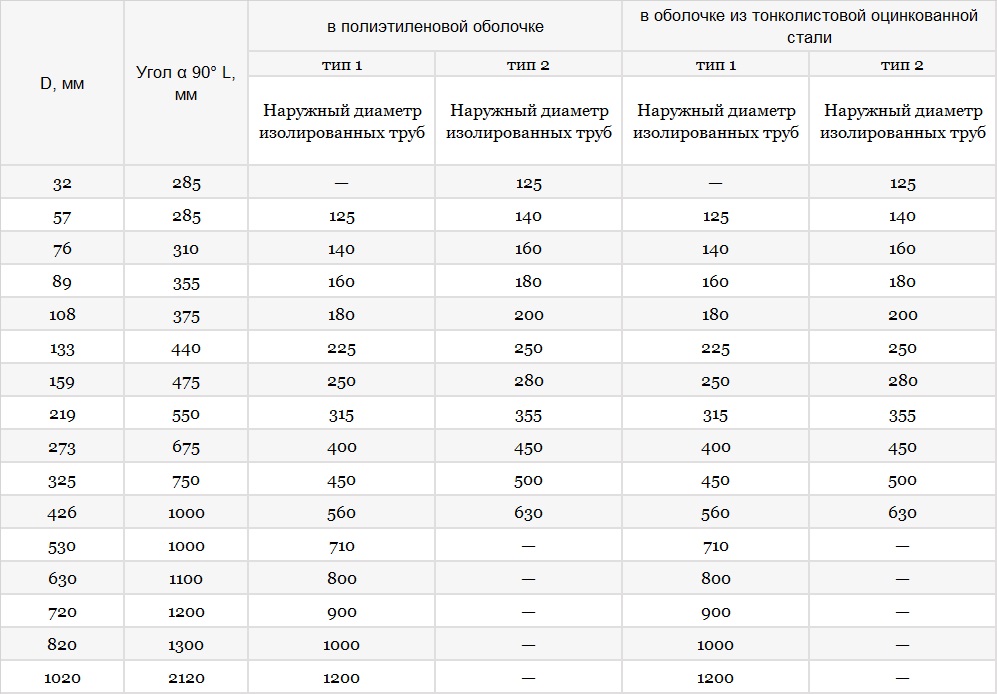

Трубы в ППУ-изоляции в зависимости от толщины изоляционного слоя ППУ разделяют па 2 типа:
– 1 тип-предназначается для прокладки трубопроводов в регионах окружающей среды до -30 (Средняя полоса и ЮГ).
– 2 тип-предназначается для прокладки трубопроводов регионах окружающей среды ниже -30 (Север).
Справочные таблицы веса металла – Трубы стальные электросварные. Трубы стальные электросварные прямошовные ГОСТ 10704-91, ГОСТ 10705-80 | |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 10х1 | 0,222 |
Труба круглая сварная 10х1,2 | 0,26 |
Труба круглая сварная 12х1 | 0,271 |
Труба круглая сварная 12х1,2 | 0,32 |
Труба круглая сварная 12х1,4 | 0,366 |
Труба круглая сварная 12х1,5 | 0,499 |
Труба круглая сварная 12х1,6 | 0,41 |
Труба круглая сварная 14х1 | 0,321 |
Труба круглая сварная 14х1,2 | 0,379 |
Труба круглая сварная 14х1,4 | 0,435 |
Труба круглая сварная 14х1,5 | 0,573 |
Труба круглая сварная 14х1,6 | 0,489 |
Труба круглая сварная 16х1 | 0,37 |
Труба круглая сварная 16х1,2 | 0,438 |
Труба круглая сварная 16х1,4 | 0,504 |
Труба круглая сварная 16х1,5 | 0,647 |
Труба круглая сварная 16х1,6 | 0,568 |
Труба круглая сварная 18х1 | 0,419 |
Труба круглая сварная 18х1,2 | 0,497 |
Труба круглая сварная 18х1,4 | 0,573 |
Труба круглая сварная 18х1,5 | 0,721 |
Труба круглая сварная 18х1,6 | 0,647 |
Труба круглая сварная 18х1,8 | 0,719 |
Труба круглая сварная 20х1 | 0,469 |
Труба круглая сварная 20х1,2 | 0,556 |
Труба круглая сварная 20х1,4 | 0,642 |
Труба круглая сварная 20х1,5 | 0,795 |
Труба круглая сварная 20х1,6 | 0,726 |
Труба круглая сварная 20х1,8 | 0,808 |
Труба круглая сварная 20х2 | 0,888 |
Труба круглая сварная 22х1 | 0,518 |
Труба круглая сварная 22х1,2 | 0,616 |
Труба круглая сварная 22х1,4 | 0,711 |
Труба круглая сварная 22х1,5 | 0,869 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 22х1,6 | 0,805 |
Труба круглая сварная 22х1,8 | 0,897 |
Труба круглая сварная 22х2 | 0,986 |
Труба круглая сварная 25х1 | 0,592 |
Труба круглая сварная 25х1,2 | 0,704 |
Труба круглая сварная 25х1,4 | 0,815 |
Труба круглая сварная 25х1,5 | 0,98 |
Труба круглая сварная 25х1,6 | 0,923 |
Труба круглая сварная 25х1,8 | 1,03 |
Труба круглая сварная 25х2 | 1,134 |
Труба круглая сварная 25х2,2 | 1,237 |
Труба круглая сварная 25х2,5 | 1,387 |
Труба круглая сварная 28х1 | 0,666 |
Труба круглая сварная 28х1,2 | 0,793 |
Труба круглая сварная 28х1,4 | 0,918 |
Труба круглая сварная 28х1,5 | 1,091 |
Труба круглая сварная 28х1,6 | 1,042 |
Труба круглая сварная 28х1,8 | 1,163 |
Труба круглая сварная 28х2 | 1,282 |
Труба круглая сварная 28х2,2 | 1,4 |
Труба круглая сварная 28х2,5 | 1,572 |
Труба круглая сварная 30х1 | 0,715 |
Труба круглая сварная 30х1,2 | 0,852 |
Труба круглая сварная 30х1,4 | 0,987 |
Труба круглая сварная 30х1,5 | 1,165 |
Труба круглая сварная 30х1,6 | 1,121 |
Труба круглая сварная 30х1,8 | 1,252 |
Труба круглая сварная 30х2 | 1,381 |
Труба круглая сварная 30х2,2 | 1,508 |
Труба круглая сварная 30х2,5 | 1,695 |
Труба круглая сварная 32х1 | 0,765 |
Труба круглая сварная 32х1,2 | 0,911 |
Труба круглая сварная 32х1,4 | 1,056 |
Труба круглая сварная 32х1,5 | 1,239 |
Труба круглая сварная 32х1,6 | 1,2 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 32х1,8 | 1,341 |
Труба круглая сварная 32х2 | 1,48 |
Труба круглая сварная 32х2,2 | 1,617 |
Труба круглая сварная 32х2,5 | 1,819 |
Труба круглая сварная 32х2,8 | 2,016 |
Труба круглая сварная 32х3 | 2,146 |
Труба круглая сварная 35х1,2 | 1 |
Труба круглая сварная 35х1,4 | 1,16 |
Труба круглая сварная 35х1,5 | 1,35 |
Труба круглая сварная 35х1,6 | 1,318 |
Труба круглая сварная 35х1,8 | 1,474 |
Труба круглая сварная 35х2 | 1,628 |
Труба круглая сварная 35х2,2 | 1,78 |
Труба круглая сварная 35х2,5 | 2,004 |
Труба круглая сварная 35х2,8 | 2,223 |
Труба круглая сварная 35х3 | 2,368 |
Труба круглая сварная 36х1,2 | 1,03 |
Труба круглая сварная 36х1,4 | 1,195 |
Труба круглая сварная 36х1,5 | 1,387 |
Труба круглая сварная 36х1,6 | 1,357 |
Труба круглая сварная 36х1,8 | 1,518 |
Труба круглая сварная 36х2 | 1,677 |
Труба круглая сварная 36х2,2 | 1,834 |
Труба круглая сварная 36х2,5 | 2,065 |
Труба круглая сварная 36х2,8 | 2,293 |
Труба круглая сварная 36х3 | 2,441 |
Труба круглая сварная 38х1,2 | 1,089 |
Труба круглая сварная 38х1,4 | 1,264 |
Труба круглая сварная 38х1,5 | 1,461 |
Труба круглая сварная 38х1,6 | 1,436 |
Труба круглая сварная 38х1,8 | 1,607 |
Труба круглая сварная 38х2 | 1,776 |
Труба круглая сварная 38х2,2 | 1,942 |
Труба круглая сварная 38х2,5 | 2,189 |
Труба круглая сварная 38х2,8 | 2,431 |
Труба круглая сварная 38х3 | 2,589 |
Труба круглая сварная 40х1,2 | 1,148 |
Труба круглая сварная 40х1,4 | 1,333 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 40х1,5 | 1,535 |
Труба круглая сварная 40х1,6 | 1,515 |
Труба круглая сварная 40х1,8 | 1,696 |
Труба круглая сварная 40х2 | 1,874 |
Труба круглая сварная 40х2,2 | 2,051 |
Труба круглая сварная 40х2,5 | 2,312 |
Труба круглая сварная 40х2,8 | 2,569 |
Труба круглая сварная 40х3 | 2,737 |
Труба круглая сварная 42х1,2 | 1,207 |
Труба круглая сварная 42х1,4 | 1,402 |
Труба круглая сварная 42х1,5 | 1,609 |
Труба круглая сварная 42х1,6 | 1,594 |
Труба круглая сварная 42х1,8 | 1,785 |
Труба круглая сварная 42х2 | 1,973 |
Труба круглая сварная 42х2,2 | 2,159 |
Труба круглая сварная 42х2,5 | 2,435 |
Труба круглая сварная 42х2,8 | 2,707 |
Труба круглая сварная 42х3 | 2,885 |
Труба круглая сварная 45х1,2 | 1,296 |
Труба круглая сварная 45х1,4 | 1,505 |
Труба круглая сварная 45х1,5 | 1,72 |
Труба круглая сварная 45х1,6 | 1,712 |
Труба круглая сварная 45х1,8 | 1,918 |
Труба круглая сварная 45х2 | 2,121 |
Труба круглая сварная 45х2,2 | 2,322 |
Труба круглая сварная 45х2,5 | 2,62 |
Труба круглая сварная 45х2,8 | 2,914 |
Труба круглая сварная 45х3 | 3,107 |
Труба круглая сварная 48х1,2 | 1,385 |
Труба круглая сварная 48х1,4 | 1,609 |
Труба круглая сварная 48х1,5 | 1,831 |
Труба круглая сварная 48х1,6 | 1,831 |
Труба круглая сварная 48х1,8 | 2,051 |
Труба круглая сварная 48х2 | 2,269 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 48х2,2 | 2,485 |
Труба круглая сварная 48х2,5 | 2,805 |
Труба круглая сварная 48х2,8 | 3,121 |
Труба круглая сварная 48х3 | 3,329 |
Труба круглая сварная 51х1,4 | 1,712 |
Труба круглая сварная 51х1,5 | 1,942 |
Труба круглая сварная 51х1,6 | 1,949 |
Труба круглая сварная 51х1,8 | 2,184 |
Труба круглая сварная 51х2 | 2,417 |
Труба круглая сварная 51х2,2 | 2,648 |
Труба круглая сварная 51х2,5 | 2,99 |
Труба круглая сварная 51х2,8 | 3,328 |
Труба круглая сварная 51х3 | 3,551 |
Труба круглая сварная 51х3,2 | 3,772 |
Труба круглая сварная 51х3,5 | 4,1 |
Труба круглая сварная 57х1,4 | 1,92 |
Труба круглая сварная 57х1,5 | 2,164 |
Труба круглая сварная 57х1,6 | 2,186 |
Труба круглая сварная 57х1,8 | 2,45 |
Труба круглая сварная 57х2 | 2,713 |
Труба круглая сварная 57х2,2 | 2,973 |
Труба круглая сварная 57х2,5 | 3,36 |
Труба круглая сварная 57х2,8 | 3,743 |
Труба круглая сварная 57х3 | 3,995 |
Труба круглая сварная 57х3,2 | 4,246 |
Труба круглая сварная 57х3,5 | 4,618 |
Труба круглая сварная 60х1,4 | 2,023 |
Труба круглая сварная 60х1,5 | 2,275 |
Труба круглая сварная 60х1,6 | 2,304 |
Труба круглая сварная 60х1,8 | 2,584 |
Труба круглая сварная 60х2 | 2,861 |
Труба круглая сварная 60х2,2 | 3,136 |
Труба круглая сварная 60х2,5 | 3,545 |
Труба круглая сварная 60х2,8 | 3,95 |
Труба круглая сварная 60х3 | 4,217 |
Труба круглая сварная 60х3,2 | 4,482 |
Труба круглая сварная 60х3,5 | 4,877 |
Труба круглая сварная 60х3,8 | 5,267 |
Труба круглая сварная 70х1,2 | 2,036 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 70х1,4 | 2,368 |
Труба круглая сварная 70х1,5 | 2,645 |
Труба круглая сварная 70х1,6 | 2,699 |
Труба круглая сварная 70х1,8 | 3,027 |
Труба круглая сварная 70х2 | 3,354 |
Труба круглая сварная 70х2,2 | 3,679 |
Труба круглая сварная 70х2,5 | 4,162 |
Труба круглая сварная 70х2,8 | 4,64 |
Труба круглая сварная 70х3 | 4,957 |
Труба круглая сварная 70х3,2 | 5,272 |
Труба круглая сварная 70х3,5 | 5,74 |
Труба круглая сварная 70х3,8 | 6,204 |
Труба круглая сварная 70х4 | 6,511 |
Труба круглая сварная 73х1,4 | 2,472 |
Труба круглая сварная 73х1,5 | 2,756 |
Труба круглая сварная 73х1,6 | 2,817 |
Труба круглая сварная 73х1,8 | 3,161 |
Труба круглая сварная 73х2 | 3,502 |
Труба круглая сварная 73х2,2 | 3,841 |
Труба круглая сварная 73х2,5 | 4,347 |
Труба круглая сварная 73х2,8 | 4,847 |
Труба круглая сварная 73х3 | 5,179 |
Труба круглая сварная 73х3,2 | 5,508 |
Труба круглая сварная 73х3,5 | 5,999 |
Труба круглая сварная 73х3,8 | 6,485 |
Труба круглая сварная 73х4 | 6,807 |
Труба круглая сварная 76х1,4 | 2,576 |
Труба круглая сварная 76х1,5 | 2,867 |
Труба круглая сварная 76х1,6 | 2,936 |
Труба круглая сварная 76х1,8 | 3,294 |
Труба круглая сварная 76х2 | 3,65 |
Труба круглая сварная 76х2,2 | 4,004 |
Труба круглая сварная 76х2,5 | 4,532 |
Труба круглая сварная 76х2,8 | 5,055 |
Труба круглая сварная 76х3 | 5,401 |
Труба круглая сварная 76х3,2 | 5,745 |
Труба круглая сварная 76х3,5 | 6,258 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 76х3,8 | 6,766 |
Труба круглая сварная 76х4 | 7,103 |
Труба круглая сварная 76х4,5 | 7,935 |
Труба круглая сварная 76х5 | 8,755 |
Труба круглая сварная 76х5,5 | 9,562 |
Труба круглая сварная 83х3 | 5,919 |
Труба круглая сварная 83х3,2 | 6,298 |
Труба круглая сварная 83х3,5 | 6,862 |
Труба круглая сварная 83х3,8 | 7,422 |
Труба круглая сварная 83х4 | 7,793 |
Труба круглая сварная 83х4,5 | 8,712 |
Труба круглая сварная 83х5 | 9,618 |
Труба круглая сварная 83х5,5 | 10,512 |
Труба круглая сварная 89х1,6 | 3,449 |
Труба круглая сварная 89х1,8 | 3,871 |
Труба круглая сварная 89х2 | 4,291 |
Труба круглая сварная 89х2,2 | 4,709 |
Труба круглая сварная 89х2,5 | 5,333 |
Труба круглая сварная 89х2,8 | 5,952 |
Труба круглая сварная 89х3 | 6,363 |
Труба круглая сварная 89х3,2 | 6,771 |
Труба круглая сварная 89х3,5 | 7,38 |
Труба круглая сварная 89х3,8 | 7,984 |
Труба круглая сварная 89х4 | 8,385 |
Труба круглая сварная 89х4,5 | 9,378 |
Труба круглая сварная 89х5 | 10,358 |
Труба круглая сварная 89х5,5 | 11,326 |
Труба круглая сварная 95х2 | 4,587 |
Труба круглая сварная 95х2,5 | 5,703 |
Труба круглая сварная 95х3,2 | 7,245 |
Труба круглая сварная 95х5 | 11,098 |
Труба круглая сварная 102х1,8 | 4,448 |
Труба круглая сварная 102х2 | 4,932 |
Труба круглая сварная 102х2,2 | 5,415 |
Труба круглая сварная 102х2,5 | 6,135 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 102х2,8 | 6,85 |
Труба круглая сварная 102х3 | 7,324 |
Труба круглая сварная 102х3,2 | 7,797 |
Труба круглая сварная 102х3,5 | 8,502 |
Труба круглая сварная 102х3,8 | 9,203 |
Труба круглая сварная 102х4 | 9,667 |
Труба круглая сварная 102х4,5 | 10,82 |
Труба круглая сварная 102х5 | 11,961 |
Труба круглая сварная 102х5,5 | 13,089 |
Труба круглая сварная 108х1,8 | 4,714 |
Труба круглая сварная 108х2 | 5,228 |
Труба круглая сварная 108х2,5 | 6,504 |
Труба круглая сварная 108х2,8 | 7,264 |
Труба круглая сварная 108х3 | 7,768 |
Труба круглая сварная 108х3,2 | 8,27 |
Труба круглая сварная 108х3,5 | 9,02 |
Труба круглая сварная 108х3,8 | 9,765 |
Труба круглая сварная 108х4 | 10,259 |
Труба круглая сварная 108х4,5 | 11,486 |
Труба круглая сварная 108х5 | 12,701 |
Труба круглая сварная 108х5,5 | 13,903 |
Труба круглая сварная 114х1,8 | 4,981 |
Труба круглая сварная 114х2 | 5,524 |
Труба круглая сварная 114х2,2 | 6,066 |
Труба круглая сварная 114х2,5 | 6,874 |
Труба круглая сварная 114х2,8 | 7,679 |
Труба круглая сварная 114х3 | 8,212 |
Труба круглая сварная 114х3,2 | 8,744 |
Труба круглая сварная 114х3,5 | 9,538 |
Труба круглая сварная 114х3,8 | 10,327 |
Труба круглая сварная 114х4 | 10,851 |
Труба круглая сварная 114х4,5 | 12,152 |
Труба круглая сварная 114х5 | 13,441 |
Труба круглая сварная 114х5,5 | 14,717 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 127х1,8 | 5,558 |
Труба круглая сварная 127х2 | 6,165 |
Труба круглая сварная 127х2,2 | 6,771 |
Труба круглая сварная 127х2,5 | 7,676 |
Труба круглая сварная 127х2,8 | 8,576 |
Труба круглая сварная 127х3 | 9,174 |
Труба круглая сварная 127х3,2 | 9,77 |
Труба круглая сварная 127х3,5 | 10,66 |
Труба круглая сварная 127х3,8 | 11,546 |
Труба круглая сварная 127х4 | 12,133 |
Труба круглая сварная 127х4,5 | 13,595 |
Труба круглая сварная 127х5 | 15,044 |
Труба круглая сварная 127х5,5 | 16,48 |
Труба круглая сварная 133х1,8 | 5,824 |
Труба круглая сварная 133х2 | 6,461 |
Труба круглая сварная 133х2,2 | 7,097 |
Труба круглая сварная 133х2,5 | 8,046 |
Труба круглая сварная 133х2,8 | 8,991 |
Труба круглая сварная 133х3 | 9,618 |
Труба круглая сварная 133х3,2 | 10,243 |
Труба круглая сварная 133х3,5 | 11,178 |
Труба круглая сварная 133х3,8 | 12,108 |
Труба круглая сварная 133х4 | 12,725 |
Труба круглая сварная 133х4,5 | 14,261 |
Труба круглая сварная 133х5 | 15,783 |
Труба круглая сварная 133х5,5 | 17,294 |
Труба круглая сварная 140х1,8 | 6,135 |
Труба круглая сварная 140х2 | 6,807 |
Труба круглая сварная 140х2,2 | 7,476 |
Труба круглая сварная 140х2,5 | 8,477 |
Труба круглая сварная 140х2,8 | 9,474 |
Труба круглая сварная 140х3 | 10,136 |
Труба круглая сварная 140х3,2 | 10,796 |
Труба круглая сварная 140х3,5 | 11,782 |
Труба круглая сварная 140х3,8 | 12,764 |
Труба круглая сварная 140х4 | 13,416 |
Труба круглая сварная 140х4,5 | 15,037 |
Труба круглая сварная 140х5 | 16,647 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 140х5,5 | 18,243 |
Труба круглая сварная 152х1,8 | 6,667 |
Труба круглая сварная 152х2 | 7,398 |
Труба круглая сварная 152х2,2 | 8,127 |
Труба круглая сварная 152х2,5 | 9,217 |
Труба круглая сварная 152х2,8 | 10,303 |
Труба круглая сварная 152х3 | 11,024 |
Труба круглая сварная 152х3,2 | 11,743 |
Труба круглая сварная 152х3,5 | 12,818 |
Труба круглая сварная 152х3,8 | 13,888 |
Труба круглая сварная 152х4 | 14,6 |
Труба круглая сварная 152х4,5 | 16,369 |
Труба круглая сварная 152х5 | 18,126 |
Труба круглая сварная 152х5,5 | 19,871 |
Труба круглая сварная 159х1,8 | 6,978 |
Труба круглая сварная 159х2 | 7,744 |
Труба круглая сварная 159х2,2 | 8,507 |
Труба круглая сварная 159х2,5 | 9,649 |
Труба круглая сварная 159х2,8 | 10,786 |
Труба круглая сварная 159х3 | 11,542 |
Труба круглая сварная 159х3,2 | 12,295 |
Труба круглая сварная 159х3,5 | 13,422 |
Труба круглая сварная 159х3,8 | 14,544 |
Труба круглая сварная 159х4 | 15,29 |
Труба круглая сварная 159х4,5 | 17,146 |
Труба круглая сварная 159х5 | 18,989 |
Труба круглая сварная 159х5,5 | 20,82 |
Труба круглая сварная 159х6 | 22,639 |
Труба круглая сварная 159х7 | 26,24 |
Труба круглая сварная 159х8 | 29,791 |
Труба круглая сварная 168х1,8 | 7,378 |
Труба круглая сварная 168х2 | 8,188 |
Труба круглая сварная 168х2,2 | 8,996 |
Труба круглая сварная 168х2,5 | 10,204 |
Труба круглая сварная 168х2,8 | 11,407 |
Труба круглая сварная 168х3 | 12,207 |
Труба круглая сварная 168х3,2 | 13,005 |
Труба круглая сварная 168х3,5 | 14,199 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 168х3,8 | 15,388 |
Труба круглая сварная 168х4 | 16,178 |
Труба круглая сварная 168х4,5 | 18,145 |
Труба круглая сварная 168х5 | 20,099 |
Труба круглая сварная 168х5,5 | 22,041 |
Труба круглая сварная 168х6 | 23,971 |
Труба круглая сварная 168х7 | 27,794 |
Труба круглая сварная 168х8 | 31,567 |
Труба круглая сварная 219х2,5 | 13,348 |
Труба круглая сварная 219х2,8 | 14,929 |
Труба круглая сварная 219х3 | 15,981 |
Труба круглая сварная 219х3,2 | 17,03 |
Труба круглая сварная 219х3,5 | 18,601 |
Труба круглая сварная 219х3,8 | 20,167 |
Труба круглая сварная 219х4 | 21,209 |
Труба круглая сварная 219х4,5 | 23,805 |
Труба круглая сварная 219х5 | 26,388 |
Труба круглая сварная 219х5,5 | 28,959 |
Труба круглая сварная 219х6 | 31,517 |
Труба круглая сварная 219х7 | 36,598 |
Труба круглая сварная 219х8 | 41,629 |
Труба круглая сварная 219х9 | 46,61 |
Труба круглая сварная 273х3,5 | 23,262 |
Труба круглая сварная 273х3,8 | 25,228 |
Труба круглая сварная 273х4 | 26,536 |
Труба круглая сварная 273х4,5 | 29,797 |
Труба круглая сварная 273х5 | 33,046 |
Труба круглая сварная 273х5,5 | 36,283 |
Труба круглая сварная 273х6 | 39,508 |
Труба круглая сварная 273х7 | 45,92 |
Труба круглая сварная 273х8 | 52,282 |
Труба круглая сварная 273х9 | 58,596 |
Труба круглая сварная 325х4 | 31,665 |
Труба круглая сварная 325х4,5 | 35,568 |
Труба круглая сварная 325х5 | 39,458 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 325х5,5 | 43,336 |
Труба круглая сварная 325х6 | 47,202 |
Труба круглая сварная 325х7 | 54,897 |
Труба круглая сварная 325х8 | 62,542 |
Труба круглая сварная 325х9 | 70,137 |
Труба круглая сварная 377х4 | 36,795 |
Труба круглая сварная 377х4,5 | 41,339 |
Труба круглая сварная 377х5 | 45,87 |
Труба круглая сварная 377х5,5 | 50,39 |
Труба круглая сварная 377х6 | 54,897 |
Труба круглая сварная 377х7 | 63,873 |
Труба круглая сварная 377х8 | 72,801 |
Труба круглая сварная 377х9 | 81,679 |
Труба круглая сварная 377х10 | 90,508 |
Труба круглая сварная 426х4 | 41,629 |
Труба круглая сварная 426х4,5 | 46,777 |
Труба круглая сварная 426х5 | 51,912 |
Труба круглая сварная 426х5,5 | 57,036 |
Труба круглая сварная 426х6 | 62,147 |
Труба круглая сварная 426х7 | 72,332 |
Труба круглая сварная 426х8 | 82,468 |
Труба круглая сварная 426х9 | 92,555 |
Труба круглая сварная 426х10 | 102,592 |
Труба круглая сварная 426х11 | 112,58 |
Труба круглая сварная 426х12 | 122,518 |
Труба круглая сварная 478х5 | 58,324 |
Труба круглая сварная 478х5,5 | 64,089 |
Труба круглая сварная 478х6 | 69,841 |
Труба круглая сварная 478х7 | 81,309 |
Труба круглая сварная 478х8 | 92,727 |
Труба круглая сварная 478х9 | 104,096 |
Труба круглая сварная 478х10 | 115,416 |
Труба круглая сварная 478х11 | 126,686 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 478х12 | 137,907 |
Труба круглая сварная 530х6 | 77,536 |
Труба круглая сварная 530х7 | 90,286 |
Труба круглая сварная 530х8 | 102,986 |
Труба круглая сварная 530х9 | 115,638 |
Труба круглая сварная 530х10 | 128,24 |
Труба круглая сварная 530х11 | 140,793 |
Труба круглая сварная 530х12 | 153,296 |
Труба круглая сварная 530х13 | 165,75 |
Труба круглая сварная 530х14 | 178,155 |
Труба круглая сварная 530х16 | 202,816 |
Труба круглая сварная 530х17 | 215,073 |
Труба круглая сварная 530х17,5 | 221,183 |
Труба круглая сварная 530х18 | 227,28 |
Труба круглая сварная 530х19 | 239,439 |
Труба круглая сварная 530х20 | 251,547 |
Труба круглая сварная 530х21 | 263,607 |
Труба круглая сварная 530х22 | 275,617 |
Труба круглая сварная 530х23 | 287,578 |
Труба круглая сварная 530х24 | 299,489 |
Труба круглая сварная 630х5 | 77,067 |
Труба круглая сварная 630х5,5 | 84,706 |
Труба круглая сварная 630х7 | 107,549 |
Труба круглая сварная 630х8 | 122,716 |
Труба круглая сварная 630х9 | 137,833 |
Труба круглая сварная 630х10 | 152,901 |
Труба круглая сварная 630х11 | 167,92 |
Труба круглая сварная 630х12 | 182,89 |
Труба круглая сварная 630х13 | 197,81 |
Труба круглая сварная 630х14 | 212,681 |
Труба круглая сварная 630х16 | 242,275 |
Труба круглая сварная 630х17 | 271,252 |
Труба круглая сварная 630х17,5 | 264,34 |
Труба круглая сварная 630х18 | 271,671 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 630х19 | 286,295 |
Труба круглая сварная 630х20 | 300,87 |
Труба круглая сварная 720х7 | 123,086 |
Труба круглая сварная 720х8 | 140,472 |
Труба круглая сварная 720х9 | 157,809 |
Труба круглая сварная 720х10 | 175,097 |
Труба круглая сварная 720х11 | 192,335 |
Труба круглая сварная 720х12 | 209,524 |
Труба круглая сварная 720х14 | 243,754 |
Труба круглая сварная 720х16 | 277,787 |
Труба круглая сварная 720х17 | 294,73 |
Труба круглая сварная 720х18 | 311,623 |
Труба круглая сварная 720х19 | 328,467 |
Труба круглая сварная 820х7 | 140,349 |
Труба круглая сварная 820х8 | 160,201 |
Труба круглая сварная 820х9 | 180,004 |
Труба круглая сварная 820х10 | 199,758 |
Труба круглая сварная 820х11 | 219,463 |
Труба круглая сварная 820х12 | 239,118 |
Труба круглая сварная 820х14 | 278,28 |
Труба круглая сварная 820х16 | 317,246 |
Труба круглая сварная 820х17 | 336,654 |
Труба круглая сварная 820х18 | 356,013 |
Труба круглая сварная 820х19 | 375,323 |
Труба круглая сварная 820х20 | 394,584 |
Труба круглая сварная 920х7 | 157,612 |
Труба круглая сварная 920х8 | 179,93 |
Труба круглая сварная 920х9 | 202,2 |
Труба круглая сварная 920х10 | 224,42 |
Труба круглая сварная 920х11 | 246,59 |
Труба круглая сварная 920х12 | 268,712 |
Труба круглая сварная 920х14 | 312,806 |
Труба круглая сварная 920х16 | 356,704 |
Труба круглая сварная 920х17 | 378,579 |
Труба круглая сварная 920х17 | 378,579 |
Труба круглая сварная 920х19 | 422,18 |
Труба круглая сварная 920х20 | 443,907 |
Труба круглая сварная 1120х8 | 219,389 |
Труба круглая сварная 1120х9 | 246,59 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 1120х10 | 273,743 |
Труба круглая сварная 1120х11 | 300,846 |
Труба круглая сварная 1120х12 | 327,899 |
Труба круглая сварная 1120х14 | 381,859 |
Труба круглая сварная 1120х16 | 435,621 |
Труба круглая сварная 1120х17 | 462,428 |
Труба круглая сварная 1120х18 | 489,186 |
Труба круглая сварная 1120х19 | 515,894 |
Труба круглая сварная 1120х20 | 542,553 |
Труба круглая сварная 1220х9 | 268,786 |
Труба круглая сварная 1220х10 | 298,404 |
Труба круглая сварная 1220х11 | 327,973 |
Труба круглая сварная 1220х12 | 357,493 |
Труба круглая сварная 1220х14 | 416,385 |
Труба круглая сварная 1220х16 | 475,079 |
Труба круглая сварная 1220х17 | 504,352 |
Труба круглая сварная 1220х18 | 533,576 |
Труба круглая сварная 1220х19 | 562,751 |
Труба круглая сварная 1220х20 | 591,876 |
Труба круглая сварная 1320х9 | 290,981 |
Труба круглая сварная 1320х10 | 323,066 |
Труба круглая сварная 1320х11 | 355,101 |
Труба круглая сварная 1320х12 | 387,087 |
Труба круглая сварная 1320х14 | 450,911 |
Труба круглая сварная 1320х16 | 514,538 |
Труба круглая сварная 1320х17 | 546,277 |
Труба круглая сварная 1320х18 | 577,967 |
Труба круглая сварная 1320х19 | 609,608 |
Труба круглая сварная 1320х20 | 641,199 |
Труба круглая сварная 1420х10 | 347,727 |
Труба круглая сварная 1420х11 | 382,229 |
Труба круглая сварная 1420х12 | 416,681 |
Труба круглая сварная 1420х14 | 485,437 |
Труба круглая сварная 1420х16 | 553,996 |
Труба круглая сварная 1420х17 | 588,201 |
Труба круглая сварная 1420х18 | 622,358 |
Труба круглая сварная 1420х19 | 656,465 |
Труба круглая сварная 1420х20 | 690,522 |
Наименование трубы | Масса 1м, кг |
Труба круглая сварная 1520х10 | 372,389 |
Труба круглая сварная 1520х11 | 409,356 |
Труба круглая сварная 1520х12 | 446,275 |
Труба круглая сварная 1520х14 | 519,963 |
Труба круглая сварная 1520х16 | 593,454 |
Труба круглая сварная 1520х17 | 630,126 |
Труба круглая сварная 1520х18 | 666,748 |
Труба круглая сварная 1620х10 | 397,05 |
Труба круглая сварная 1620х11 | 436,484 |
Труба круглая сварная 1620х12 | 475,868 |
Труба круглая сварная 1620х14 | 554,489 |
Труба круглая сварная 1620х16 | 632,913 |
Труба круглая сварная 1620х17 | 672,051 |
Труба круглая сварная 1620х18 | 711,139 |
Труба круглая сварная 1620х19 | 750,178 |
Труба круглая сварная 1620х20 | 789,168 |
Размеры и вес труб из стали и нержавеющей стали ASME B36.
10 и ASME B36.1926 – 48 | Толщина стенки и вес | ||||
NPS | OD | 5 | 5S | 10 | |
26 | 660 | вес кг / м | 7,92 127,36 | ||
28 | 711 | вес кг / м | 7.92 137,32 | ||
30 | 762 | вес кг / м | 6,35 118,34 | 6,35 118,31 | 7,92 147,29 |
32 | 813 | вес кг / м | 7,92 157,25 | ||
34 | 864 | вес кг / м | 7,92 167,21 | ||
36 | 914 | вес кг / м | 7. 92 176,97 | ||
38 | 965 | вес кг / м | |||
40 | 1016 | вес кг / м | |||
42 | 1067 | вес кг / м | |||
44 | 1118 | вес кг / м | |||
46 | 1168 | вес кг / м | |||
48 | 1219 | вес кг / м |
26-48 | Толщина стенки и вес | ||||
NPS | OD | 10S | 20 | 30 | |
26 | 660 | вес кг / м | 12. 70 202,74 | ||
28 | 711 | вес кг / м | 12,70 218,71 | 15,88 272,23 | |
30 | 762 | вес кг / м | 7,92 132,91 | 12,70 234,68 | 15,88 292,20 |
32 | 813 | вес кг / м | 12,70 250,65 | 15.88 312,17 | |
34 | 864 | вес кг / м | 12,70 266,63 | 15,88 332,14 | |
36 | 914 | вес кг / м | 12,70 282,29 | 15,88 351,73 | |
38 | 965 | вес кг / м | |||
40 | 1016 | вес кг / м | |||
42 | 1067 | вес кг / м | |||
44 | 1118 | вес кг / м | |||
46 | 1168 | вес кг / м | |||
48 | 1219 | вес кг / м |
26-48 | Толщина стенки и вес | ||||
NPS | OD | СТД | 40 | XS | |
26 | 660 | вес кг / м | 9. 53 152,88 | 12,70 202,74 | |
28 | 711 | вес кг / м | 9,53 164,86 | 12,70 218,71 | |
30 | 762 | вес кг / м | 9,53 176,85 | 12,70 234,68 | |
32 | 813 | вес кг / м | 9,53 188,83 | 17.48 342,94 | 12,70 250,65 |
34 | 864 | вес кг / м | 9,53 200,82 | 17,48 364,92 | 12,70 266,63 |
36 | 914 | вес кг / м | 9,53 212,57 | 19,05 420,45 | 12,70 282,29 |
38 | 965 | вес кг / м | 9,53 224.56 | 12,70 298,26 | |
40 | 1016 | вес кг / м | 9,53 236,54 | 12,70 314,23 | |
42 | 1067 | вес кг / м | 9,53 248,53 | 12,70 330,21 | |
44 | 1118 | вес кг / м | 9,53 260,52 | 12. 70 346,18 | |
46 | 1168 | вес кг / м | 9,53 272,70 | 12,70 361,84 | |
48 | 1219 | вес кг / м | 9,53 284,25 | 12,70 377,81 |
- NPS = номинальный размер трубы
- O.D. = Внешний диаметр
- WT = толщина стены
- КГ / М = Килограмм на метр
- Размеры указаны в миллиметрах, если не указано иное
- Вес в килограммах на метр и приблизительно равен
Размеры и допуски по размерам
Единицы измерения
В американских стандартах на трубы для измерения используются британские и метрические единицы (СИ).Важно не совмещать использование этих единиц, поскольку округление размеров привело к несовместимости между некоторыми значениями.
Размеры
Стандартные размеры сварных и бесшовных труб из кованой стали для высоких или низких температур и давлений описаны в ASME B36. 10. Стандартные размеры сварных и бесшовных сварных труб из нержавеющей стали описаны в ASME B36.19. Суффикс « S » в номере спецификации используется для различения B36.19 труба из трубы В36.10. ASME B36.10 включает трубы другой толщины, которые также коммерчески доступны из нержавеющей стали.
Допуски на размеры
Основные допустимые отклонения, включая требования к длине и прямолинейности трубы, определены в ASTM A530, на этот стандарт ссылаются все стандарты ASTM на трубы.
Wedgewire – Таблица размеров труб
Телефон: 800-663-2702
или же
530-644-6574 Факс:
800-663-8060
или же
530-644-6929
Трубка Таблица размеров
Размеры и Масса бесшовных и сварных труб из нержавеющей стали.
* верхний цифры – Толщина стенки в дюймах.
* Нижний
цифры – Вес на фут в фунтах.
ТРУБА РАЗМЕРЫ | Н.Д. (ВНУТРИ) | ТРУБА РАСПИСАНИЕ | ||||||||||
5с | 5 | 10 с | 10 | 20 | 30 | 40-е годы И стандарт | 40 | 60 | 80-е годы И Э. H. | 80 | ||
3/4 | 1.050 | .113 1,131 | .113 1,131 | .154 1.474 | . 154 1.474 | |||||||
1 | 1,315 | .109 1.404 | .109 1.404 | .133 1,679 | .133 1,679 | , 179 2.172 | , 179 2,172 | |||||
1 1/4 | 1,660 | . 065 1,107 | .065 1,107 | .109 1,806 | .109 1.086 | .140 2,273 | .140 2,273 | .191 2,997 | .191 2.997 | |||
1 1/2 | 1.900 | . 065 1,274 | .065 1,274 | .109 2,085 | .109 2,085 | .145 2,718 | .145 2,718 | .200 3,631 | .200 3,631 | |||
2 | 2,375 | . 065 1,604 | .065 1,604 | .109 2,638 | .109 2,638 | .154 3.653 | .154 3.653 | ,218 5,022 | ,218 5,022 | |||
2 1/2 | 2,875 | 0,083 2,475 | . 083 2,475 | .120 3,531 | .120 3,531 | .203 5,793 | .203 5,793 | .276 7,661 | 0,276 7,661 | |||
3 | 3.500 | 0,083 3,029 | 0,083 3,029 | . 120 4.332 | .120 4.332 | ,216 7,576 | ,216 7,576 | .300 10,25 | .300 10,25 | |||
3 1/2 | 4.000 | 0,083 3,472 | 0,083 3,472 | . 120 4,973 | .120 4.973 | .226 9,109 | .226 9,109 | .318 12,51 | .318 12,51 | |||
4 | 4.500 | 0,083 3,915 | 0,083 3,915 | . 120 5,613 | .120 5,613 | .237 10,79 | 0,273 10,79 | . 281 12,66 | .337 14,98 | .337 14,98 | ||
4 1/2 | 5.000 | 0,247 12,53 | . 355 17,61 | |||||||||
5 | 5.563 | .109 6.349 | .109 6.349 | .134 7,770 | .134 7,770 | 0,258 14.62 | 0,258 14,62 | .375 20,78 | . 375 20,78 | |||
6 | 6,625 | .109 7.585 | .109 7,585 | .134 9,290 | .134 9,290 | ,280 18,97 | ,280 18.97 | .432 28,57 | . 432 28,57 | |||
7 | 7,625 | .301 23,57 | .500 38,05 | |||||||||
8 | 8,625 | . 109 9,914 | .109 9.914 | .148 13,40 | .148 13,40 | ,250 22,36 | 0,277 24,70 | .322 28,5 | .322 28.55 | .406 35,64 | .500 43,39 | .500 43,39 |
9 | 9,625 | . 342 33,90 | .500 48,72 | |||||||||
10 | 10.750 | .134 15,19 | .134 15,19 | 0,165 18,65 | 0,165 18,70 | ,250 28,04 | .307 34,24 | . 365 40,48 | .365 40,48 | .500 54,74 | .500 54,74 | .593 64,33 |
11 | 11.750 | .375 45,55 | . 500 60,07 | |||||||||
12 | 12.750 | , 156 21.07 | .165 22,18 | .180 24,16 | .180 24,20 | ,250 33,38 | .330 43,77 | .375 49,56 | .406 53,53 | , 562 73,16 | . 500 65,42 | .687 88,51 |
14 | 14,000 | , 156 23.07 | .188 27,73 | ,250 36,71 | .312 45,68 | .375 54,57 | .375 54,57 | .437 63,37 | . 593 84,91 | .500 72,09 | 0,750 106,1 | |
16 | 16,000 | 0,165 27.90 | .188 31,75 | ,250 42,05 | .312 52,36 | .375 62,58 | .375 62,58 | . 500 82,77 | .656 107,5 | .500 82,77 | .843 136,5 | |
18 | 18,000 | 0,165 31.43 | .188 35,73 | ,250 47,39 | .312 59,03 | .437 52,06 | . 375 70,59 | .562 104,8 | 0,750 138,2 | .500 93,45 | .937 170,8 | |
20 | 20,000 | .188 39.78 | ,218 46,05 | ,250 52,73 | .375 78,60 | . 500 104,1 | .375 78,60 | .593 122,9 | .812 166,4 | .500 104,1 | 1,031 208,9 | |
24 | 24,000 | ,218 55.37 | ,250 63,41 | ,250 63,41 | . 375 94,62 | , 562 140,8 | .375 94,62 | .687 171,2 | 0,968 238,1 | .500 125,5 | 1,218 296,4 | |
26 | 26,000 | .312 85,60 | . 500 136,17 | .375 102,63 | .500 136,17 | |||||||
28 | 28.000 | 312 92,26 | .500 146,85 | .625 182,73 | . 375 110,64 | |||||||
30 | 30.000 | ,250 79,43 | .312 98,63 | .312 98,93 | .500 157,53 | .625 196,08 | .375 118,65 | . 500 157,53 | ||||
32 | 32,000 | .312 105,59 | .500 168,21 | .625 209,43 | .375 126,66 | .688 230,08 | .500 168.21 | |||||
34 | 34,00 | . 312 112,25 | .500 178,89 | .625 222,78 | .375 134,67 | .688 244,77 | ||||||
36 | 36,000 | .312 118,92 | .625 236,13 | .375 142,68 | 0,750 282,35 | .500 189,57 |
Промышленное Screen Products, Inc.1997 – Все права защищены
Как рассчитать вес трубы
Сырьем, обычно используемым в трубопроводах, являются: листы, трубы и поковки. Ниже приводится введение этих трех методов расчета веса трубы :1. Пластины: Обычные пластины – это спиральные пластины, плоские пластины и плоские пластины. Листы в бухтах обычно поставляются в рулонах. Преимущество в том, что длину можно выбирать произвольно. Недостатком является то, что необходимо соответствующее оборудование для размотки, а плоскостность листа средняя.Плоские тарелки обычно поставляются в листах. Плюс в том, что ровная поверхность ровная, что удобно при транспортировке и использовании. Недостатком является то, что иногда коэффициент использования плиты низкий. Разматываемый картон формируется путем разрезания свернутого в рулон картона на кусочки с помощью ножниц и выравнивания поверхности картона. В дополнение к наблюдению за плоскостностью и гладкостью поверхности и краев существует простой способ отличить плоскую пластину от плоской пластины: настоящая плоская пластина маркируется заводом по производству стали, когда она покидает завод, например, производителем. , технические характеристики, номер стали и т. д.На открытом планшете таких отметок нет.
Расчетная формула теоретического веса листа:
Теоретический вес листа из углеродистой стали = Длина * ширина * толщина стенки * 7,85 / 106 (Единицы измерения – мм и кг)Теоретический вес нержавеющей стали = Длина * ширина * толщина стенки * 7,91 / 106 (Единицы измерения – мм и кг) Например: пластина из нержавеющей стали 1500 * 6000 * 6
Теоретический вес = 1500 * 6000 * 6 * 7,91 = 711
= 71,19 кг
2. Труба: в основном это круглая труба, которую можно разделить на сварную трубу (прямой шов). сварная труба, спиральношовная труба) и бесшовная труба.Сварная труба (также называемая фальцевой трубой) обычно используется для труб с низким давлением (20 кг / см²), из которых спиральная. Труба в основном используется для систем большого диаметра
(например, DN400 и выше), поэтому ее толщина стенки обычно составляет тонкий (обычно ниже СЧ20). Бесшовные трубы обычно используются для труб с более высоким давлением. Из-за ограничений процесса производства бесшовных труб наши обычно используемые промышленные бесшовные трубы обычно горячекатаные, поэтому толщина стенок бесшовных горячекатаных труб доступна на рынке.Для труб определенного калибра обычно существует определенный нижний предел (как правило, выше СЧ20), например:
Φ27-Φ48 толщина стенки ≥2,0
Φ57-Φ76 толщина стенки ≥3,0
Φ89-Φ159 толщина стенки ≥3,5
Φ168-Φ219 толщина стенки ≥4,0
Φ273 толщина стенки ≥6,0
Φ325-Φ377 толщина стенки ≥8,0
Φ402 Φ426 толщина стенки ≥ 9,0
Φ530-Φ630 толщина стенки ≥ 10,0
Теоретический вес листа углеродистой стали = (Внешний диаметр-толщина стенки) * толщина стенки * 0.02466, единица измерения – мм и кг.
Теоретический вес нержавеющей стали = (Внешний диаметр – толщина стенки) * толщина стенки * 0,02466, единица измерения – мм и кг.
Например: Труба из нержавеющей стали 273 * 8 длиной 6 метров
Теоретический вес на метр = (273-8) * 8 * 0,02491 = 52,81 кг
Теоретический вес 6 метров = 52,81 * 6 = 316,86 кг
3. Поковки: Поковки обычно используются для изготовления фланцев и деталей подшипников. и определенные суставы.
Трубы SCH 30 диаграмма, размеры, вес и толщина стенки трубы
Schedule 30 Pipe Поставщики – Экспортеры – Stockist – Дилеры – Акционер – Оптовики и дистрибьюторы Мумбаи – Индия Schedule 30 Pipe Suppliers , CS Pipe Stockist, Поставщики труб из нержавеющей стали, A153 Pipes, A53 Pipes, A106 Pipes, A519 Pipes, A213 Pipes Tubes, Erw Pipe Manufacturers Company, Производство бесшовных труб, Склад сварных труб по всему мирутруба sch 30, размеры трубы sch 30, толщина стенки трубы sch 30, наружный диаметр трубы sch 30, труба sch 30, труба 10 sch 30, труба 12 sch 30, труба 8 sch 30, труба 6 sch 30, труба 16 sch 30 , стальная труба sch 30, размеры трубы 20 sch 30, размеры трубы 12 sch 30, размеры трубы 10 sch 30, размеры трубы 16 sch 30, толщина трубы 10 дюймов sch 30, вес трубы 12 sch 30, вес трубы 10 sch 30.Сталь Neelcon поставляет высококачественную трубу из нержавеющей стали 304, трубу из нержавеющей стали 316, Получить прайс-лист на трубу из углеродистой стали A53, образец трубы ASTM A671 бесплатно. Мы являемся поставщиками и дистрибьюторами труб A106 ERW и бесшовных труб A333 Grade 6 по лучшей цене в Индии. Если вы хотите купить C45 Plate в Индии? свяжитесь с Neelcon Steel.
Мы успешно вошли в число ведущих производителей, экспортеров и поставщиков высокого качества
Schedule 30 Pipe , Schedule 30 Pipe Поставщики / Экспортеры / Stockist / Производители Mumbai IndiaПриложение 30, труба
SCH 5 Pipes / SCH 10 Pipes / SCH 20 Pipes / SCH 30 Pipes / SCH 40 Pipes / SCH 60 Pipes / SCH 80 Pipes / SCH 100 Pipes / SCH 120 Pipes / SCH 140 Pipes / SCH 160 PipesPipes SCH 30 диаграмма, размеры, вес и толщина стенки трубы – Калькулятор веса стали и металла
Номинальный размер [дюймы] | Наружный диаметр [дюймы] | Наружный диаметр [мм] | Толщина стенки [дюймы] | Толщина стенки [мм] | Вес [фунт / фут] | Вес [кг / м] |
1/8 | 0,410 | 10,3 | 0,057 | 1,45 | 0,21 | 0,32 |
1/4 | 0,540 | 13,7 | 0,073 | 1,85 | 0,36 | 0,54 |
3/8 | 0,680 | 17,1 | 0,073 | 1,85 | 0,47 | 0,70 |
1/2 | 0,840 | 21,3 | 0,095 | 2,41 | 0,76 | 1,12 |
3/4 | 1 050 | 26,7 | 0,095 | 2,41 | 0,97 | 1,44 |
1 | 1,320 | 33,4 | 0,114 | 2,90 | 1,46 | 2,18 |
1 1/4 | 1,660 | 42,2 | 0,117 | 2,97 | 1,93 | 2,87 |
1 1/2 | 1 900 | 48,3 | 0,125 | 3,18 | 2,37 | 3,53 |
2 | 2,375 | 60,3 | 0,125 | 3,18 | 3,00 | 4,48 |
2 1/2 | 2 875 | 73,0 | 0,188 | 4,78 | 5,40 | 8,04 |
3 | 3,500 | 88,9 | 0,188 | 4,78 | 6,65 | 9,92 |
3 1/2 | 4 000 | 101,6 | 0,188 | 4,78 | 7,65 | 11,41 |
4 | 4,500 | 114,3 | 0,188 | 4,78 | 8,66 | 12,91 |
8 | 8 625 | 219,1 | 0,277 | 7,04 | 24,70 | 36,81 |
10 | 10,750 | 273,0 | 0,307 | 7,8 | 34,24 | 51,03 |
12 | 12,750 | 323,8 | 0,330 | 8,38 | 43,77 | 65,20 |
14 | 14 000 | 355,6 | 0,375 | 9,53 | 54,57 | 81,33 |
16 | 16 000 | 406,4 | 0,375 | 9,53 | 62,58 | 93,27 |
18 | 18 000 | 457,0 | 0,438 | 11,13 | 82,15 | 122,38 |
20 | 20 000 | 508,0 | 0,500 | 12,70 | 104,13 | 155,12 |
22 | 22 000 | 559,0 | 0,500 | 12,70 | 114,81 | 171,09 |
24 | 24 000 | 610,0 | 0,562 | 14,27 | 140,68 | 209,64 |
28 | 28 000 | 711,0 | 0,625 | 15,88 | 182,73 | 271,21 |
30 | 30 000 | 762,0 | 0,625 | 15,88 | 196,08 | 292,18 |
32 | 32 000 | 813,0 | 0,625 | 15,88 | 209,43 | 312,15 |
34 | 34 000 | 864,0 | 0,875 | 22,23 | 309,55 | 461,45 |
36 | 36 000 | 914,0 | 0,625 | 15,88 | 236,13 | 351,70 |
Сталь Металлический калькулятор веса
Позвоните нам сегодня, чтобы получить всю информацию, + 91-98195Пожалуйста, оставьте свой запрос, заполнив форму ниже. мы ответим вам в ближайшее время
Neelcon Steel предлагает широкий выбор Schedule 30 Pipe Stockist Mumbai (Maharashtra) India. Neelcon Steel Wholesale Различные высококачественные трубы Schedule 30 любых форм и размеров и с любыми спецификациями, которые клиенты, более 1500 клиентов в Индии, США, Канаде, Великобритании, Объединенных Арабских Эмиратах, Иране, Сингапуре, Саудовской Аравии, Южной Корее , Индонезия, Малайзия, Италия, Таиланд, Германия, Австралия, Мексика, Тайвань, Турция, Пакистан, Испания, Франция, Бразилия, Вьетнам, Нидерланды, Япония, Филиппины, Кувейт, Польша, Катар, Оман, Египет, Колумбия, Аргентина, Нигерия , Финляндия, Ирландия, Южная Африка, Россия, Бангладеш, Израиль, Гонконг, Чили, Алжир, Румыния
Труба Schedule 30 (бесшовные / сварные трубы и трубы Erw) Поставщики
Трубопроводы Schedule 30
Neelcon Steel Оптовая торговля различными высококачественными трубами Schedule 30 всех форм и размеров и с любыми техническими характеристиками, которые заказывают более 1500 клиентов по всему миру.ASTM International – Стандарты для стальных труб, трубок и фитингов
В технических требованиях ASTM International для стальных труб перечислены стандартные требования для труб котлов и пароперегревателей, труб общего назначения, стальных труб для нефтеперерабатывающих заводов, труб теплообменников и конденсаторов, механических и конструкционные трубы.
Стальные трубы
- A53 – A53 / A53M-99b – Спецификации для труб, стальных, черных и горячеоцинкованных, оцинкованных, сварных и бесшовных
- A74 – A74-98 – Спецификации для чугунных грунтовых труб и Фитинги
- A106 – A106-99e1 – Технические условия на бесшовные трубы из углеродистой стали для работы при высоких температурах
- A126 – A126-95e1 – Технические условия на отливки из серого чугуна для клапанов, фланцев и фитингов
- A134 – A134-96 – Технические характеристики для стальных труб, сваренных методом электросварки (размеры NPS 16 и более)
- A135 – A135-97c – Технические условия на стальные электросварные трубы, сваренные сопротивлением
- A139 – A139-96e1 – Технические условия на электросварку (Дуговая) – Сварная стальная труба (NPS 4 и более)
- A182 – A182 / A182M-99 – Технические условия на фланцы для кованых или катаных труб из легированной стали, кованые фитинги, а также клапаны и детали для работы при высоких температурах
- A252 – A252-98 – Технические условия для сварки и швов Сваи стальных труб из нержавеющей стали
- A312 – A312 / A312M-00 – Технические условия на бесшовные и сварные трубы из аустенитной нержавеющей стали
- A333 – A333 / A333M-99 – Технические условия на бесшовные и сварные стальные трубы для работы при низких температурах
- A335 – A335 / A335M-99 – Технические условия на бесшовные трубы из ферритной легированной стали для работы при высоких температурах
- A338 – A338-84 (1998) – Технические условия на фланцы из ковкого чугуна, фитинги и детали клапанов для железных дорог, морских судов и других тяжелых условий эксплуатации Эксплуатация при температурах до 650 o F (345 o C)
- A358 – A358 / A358M-98 – Технические условия на трубы из аустенитной хромоникелевой стали, сваренные методом электросварки, для высокотемпературных условий эксплуатации
- A369 – A369 / A369M-92 – Технические условия на кованые и расточные трубы из углеродистой и ферритной легированной стали для высокотемпературных условий эксплуатации
- A376 – A376 / A376M-98 – Технические условия на бесшовные трубы из аустенитной стали для высокотемпературной центральной станции S ervice
- A377 – A377-99 – Указатель спецификаций напорных труб из ковкого чугуна
- A409 – A409 / A409M-95ae1 – Спецификации сварных труб большого диаметра из аустенитной стали для работы в коррозионных или высокотемпературных условиях
- A426 – A426-92 (1997) – Технические условия на центробежно литые трубы из ферритной легированной стали для высокотемпературных условий эксплуатации
- A451 – A451-93 (1997) – Технические условия на центробежно литые трубы из аустенитной стали для высокотемпературных условий эксплуатации
- A523 – A523-96 – Технические условия для Гладкоствольные бесшовные и электросварные стальные трубы для кабельных цепей высокого давления
- A524 – A524-96 – Технические условия на бесшовные трубы из углеродистой стали для атмосферных и более низких температур
- A530 – A530 / A530M-99 – Технические условия для общих требований к специализированным трубам из углеродистой и легированной стали
- A648 – A648-95e1 – Технические условия на стальную проволоку, жестко вытянутую для предварительного напряжения бетонных труб
- A674 – A674-95 – Практика полиэтиленовой оболочки для труб из ковкого чугуна для воды или других жидкостей
- A691 – A691-98 – Технические условия на трубы из углеродистой и легированной стали, сваренные электросваркой плавлением для работы под высоким давлением при высоких температурах
- A694 – A694 / A694M-00 – Технические условия на поковки из углеродистой и легированной стали для фланцев, фитингов, клапанов и деталей для систем передачи высокого давления
- A716 – A716-99 – Технические условия на трубы из высокопрочного чугуна
- A733 – A733 -99 – Технические условия на сварные и бесшовные трубные ниппели из углеродистой и аустенитной нержавеющей стали
- A742 – A742 / A742M-98 – Технические условия на стальной лист с металлическим покрытием и полимерным предварительно нанесенным покрытием для гофрированных стальных труб
- A746 – A746-99 – Спецификация на самотечную канализационную трубу из высокопрочного чугуна
- A760 – A760 / A760M-99 – Спецификация на гофрированную стальную трубу с металлическим покрытием для канализации и водостока
- A761 – A761 / A761M-98 – Специальная Для гофрированной стальной конструкционной плиты, оцинкованной, для труб с болтовым креплением, трубных арок и арок
- A762 – A762 / A762M-98 – Технические условия на гофрированные стальные трубы с полимерным покрытием для канализации и водостоков
- A790 – A790 / A790M-99 – Технические условия на бесшовные и сварные трубы из ферритной / аустенитной нержавеющей стали
- A796 – A796 / A796M-99 – Практика структурного проектирования гофрированных стальных труб, арок и арок для ливневых и санитарных канализационных сетей и др. Скрытые приложения
- A798 – A798 / A798M-97a – Практика установки заводских гофрированных стальных труб для канализации и других приложений
- A807 – A807 / A807M-97 – Практика установки гофрированных стальных конструкционных пластинчатых труб для канализации и других приложений
- A810 – A810-94 – Технические условия на сетку намотки стальных оцинкованных труб
- A813 – A813 / A813M-95e2 – Технические условия на трубы из аустенитной нержавеющей стали с одинарным или двойным сварным швом
- A814 – A814 / A814M-96 (1998) – Технические условия для холоднодеформированных сварных труб из аустенитной нержавеющей стали
- A849 – A849-99 – Технические условия на последующие покрытия, покрытия и футеровки для гофрированных стальных канализационных и дренажных труб
- A861 – A861-94e1 – Технические условия на трубы и фитинги из высококремнистого железа
- A862 – A862 / A862M-98 – Практика нанесения асфальтовых покрытий на гофрированные стальные канализационные и дренажные трубы
- A865 – A865-97 – Технические условия на резьбовые муфты Стальные, черные или оцинкованные (оцинкованные), сварные или бесшовные, для использования в соединениях стальных труб
- A872 – A872-91 (1997) – Технические условия на трубы из ферритной / аустенитной нержавеющей стали с центробежным литьем для работы в агрессивных средах
- A885 – A885 / A885M-96 – Технические условия на стальной лист, композит из цинкового и арамидного волокна с покрытием для гофрированной стальной канализационной трубы, водоотвода и дренажной трубы
- A888 – A888-98e1 – Технические условия для чугунного грунта без бугорков P IPE и фитинги для трубопроводов санитарных и ливневых, сточных и вентиляционных труб
- A926 – A926-97 – Метод испытаний для сравнения стойкости к истиранию материалов покрытия для гофрированных металлических труб
- A928 – A928 / A928M-98 – Спецификация для ферритных / Труба из аустенитной (дуплексной) нержавеющей стали, сваренная методом электросварки плавлением с добавлением присадочного металла
- A929 – A929 / A929M-97 – Технические условия на стальной лист с металлическим покрытием методом горячего погружения для гофрированной стальной трубы
- A930 – A930- 99 – Практика анализа стоимости жизненного цикла гофрированной металлической трубы, используемой для водопропускных труб, ливневых коллекторов и других подземных трубопроводов
- A943 – A943 / A943M-95e1 – Технические условия для бесшовных труб из аустенитной нержавеющей стали, формованных распылением
- A949 – A949 / A949M-95e1 – Технические условия для бесшовных труб из ферритной / аустенитной нержавеющей стали, формованных распылением,
- A954 – A954-96 – Технические условия на бесшовные и сварные швы из аустенитной хромоникелево-кремниевой легированной стали ed Pipe
- A972 – A972 / A972M-99 – Спецификация для трубных свай с эпоксидным покрытием, склеенных плавлением
- A978 – A978 / A978M-97 – Спецификация на композитные ребристые стальные трубы с предварительно нанесенным покрытием и полиэтиленовым покрытием для самотечных канализационных и ливневых канализаций и другие специальные области применения
- A984 – A984 / A984M-00 – Технические условия для стальных труб, черных, гладких, электросварных сопротивлений
- A998 – A998 / A998M-98 – Практика конструктивного проектирования арматуры для фитингов в заводских гофрированных стальных трубах для канализации и других применений
- A999 – A999 / A999M-98 – Технические условия для общих требований к трубам из сплавов и нержавеющей стали
- A1005 – A1005 / A1005M-00 – Технические условия для стальных труб, черные, Гладкий конец, продольный и спиральный шов, двойная дуговая сварка под флюсом
- A1006 – A1006 / A1006M-00 – Технические условия для стальных труб, черных, гладких концов, сваренных лазерным лучом
Стальные трубы
Пароперегреватель, котельные и прочие трубы:
- A178 – A178 / A178M-95 – Технические условия на трубы котлов и пароперегревателей с электросваркой из углеродистой и углеродистой марганцевой стали
- A179 – A179 / A179M-90a (1996 ) e1 – Технические условия на бесшовные холоднотянутые низкоуглеродистые трубы теплообменника и конденсатора
- A192 – A192 / A192M-91 (1996) e1 – Технические условия на бесшовные котельные трубы из углеродистой стали для работы при высоких давлениях
- A209 – A209 / A209M-98 – Технические условия на бесшовные трубы котла и пароперегревателя из углеродно-молибденовой легированной стали
- A210 – A210 / A210M-96 – Технические условия на бесшовные трубы котла и пароперегревателя из среднеуглеродистой стали
- A213 – A213 / A213M-99a – Технические характеристики для бесшовных труб из ферритной и аустенитной легированной стали для котлов, пароперегревателей и теплообменников
- A249 – A249 / A249M-98e1 – Технические условия для сварных котлов из аустенитной стали, пароперегревателей, теплообменников и конденсата ser Трубы
- A250 – A250 / A250M-95 – Спецификации для электросварных труб из ферритной легированной стали для котлов и пароперегревателей
- A254 – A254-97 – Спецификации для стальных труб, припаянных медью
- A268 – A268 / A268M- 96 – Технические условия на бесшовные и сварные трубы из ферритной и мартенситной нержавеющей стали для общего обслуживания
- A269 – A269-98 – Технические условия на бесшовные и сварные трубы из аустенитной нержавеющей стали для общего обслуживания
- A270 – A270-98ae1 – Технические условия на бесшовные и сварные аустенитные Санитарные трубки из нержавеющей стали
- A334 – A334 / A334M-99 – Технические условия на бесшовные и сварные трубы из углеродистой и легированной стали для работы при низких температурах
- A423 – A423 / A423M-95 – Технические условия на бесшовные и электросварные низколегированные Стальные трубы
- A450 – A450 / A450M-96a – Спецификация общих требований к трубам из углеродистой, ферритной и аустенитной легированной стали
- A608 – A608 -91a (1998) – Технические условия для высоколегированных труб из центробежного литья чугун-хром-никель для работы под давлением при высоких температурах
- A618 – A618-99 – Технические условия для горячеформованных сварных и бесшовных высокопрочных низколегированных конструкционных труб
- A632 – A632-98 – Технические условия на бесшовные и сварные трубки из аустенитной нержавеющей стали (малого диаметра) для общего обслуживания
- A688 – A688 / A688M-98 – Технические условия на сварные трубы нагревателя питательной воды из аустенитной нержавеющей стали
- A771 – A771 / A771M -95 – Технические условия на бесшовные трубы из аустенитной и мартенситной нержавеющей стали для компонентов активной зоны реактора с жидкостным охлаждением
- A778 – A778-98 – Технические условия на сварные, неотожженные трубчатые изделия из аустенитной нержавеющей стали
- A789 – A789 / A789M-00 – Технические условия для Бесшовные и сварные трубы из ферритной / аустенитной нержавеющей стали для общего обслуживания
- A803 – A803 / A803M-98 – Технические условия для сварных ферритных нержавеющих сталей s Стальные трубы нагревателя питательной воды
- A822 – A822-90 (1995) e1 – Технические условия на бесшовные холоднотянутые трубы из углеродистой стали для гидравлических систем
- A826 – A826 / A826M-95 – Технические условия на бесшовные трубы из аустенитной и мартенситной нержавеющей стали для компонентов активной зоны реактора с жидкостным охлаждением
- A847 – A847-99a – Технические условия для холодногнутых сварных и бесшовных высокопрочных низколегированных конструкционных труб с повышенной стойкостью к атмосферной коррозии
- A908 – A908-91 (1998) – Технические условия на нержавеющую сталь Стальные игольчатые трубки
- A953 – A953-96 – Технические условия для бесшовных и сварных труб из аустенитной хромоникелево-кремниевой легированной стали –
Трубки теплообменника и конденсатора
- A179 – A179 / A179 (1996) e1 – Технические условия на бесшовные холоднотянутые низкоуглеродистые трубы теплообменников и конденсаторов
- A213 – A213 / A213M-99a – Технические условия на бесшовные ферритные a nd Трубки для котлов, пароперегревателей и теплообменников из аустенитной легированной стали
- A214 – A214 / A214M-96 – Спецификация для электросварных электросварных теплообменных и конденсаторных труб из углеродистой стали
- A249 – A249 / A249M-98e1 – Спецификация для сварных труб из аустенитной стали для котлов, пароперегревателей, теплообменников и конденсаторов
- A498 – A498-98 – Технические условия на бесшовные и сварные трубы теплообменников из углеродистой, ферритной и аустенитной легированной стали с интегрированными ребрами
- A851 – A851-96 – Технические условия на трубы конденсатора из аустенитной стали, сваренные высокочастотной индукционной сваркой, –
Конструкционные трубы
- A500 – A500-99 – Технические условия на холодногнутые сварные и бесшовные конструкционные трубы из углеродистой стали круглого сечения
и формы A501 – A501-99 – Технические условия на горячеформованные сварные и бесшовные конструкционные трубы из углеродистой стали- A847 – A847-99a – Технические условия на холодногнутые сварные и d Бесшовные высокопрочные конструкционные трубы из низколегированных материалов с улучшенной стойкостью к атмосферной коррозии
- A618 – A618-99 – Технические условия на горячеформованные сварные и бесшовные высокопрочные конструкционные трубы из низколегированных сплавов –
Механические трубы
- A – A511-96 – Технические условия на бесшовные механические трубки из нержавеющей стали
- A512 – A512-96 – Технические условия на механические трубы из углеродистой стали, сваренные холодным методом стыковой сварки
- A513 – A513-98 – Технические условия на механические электросварные углеродистые и легированные стали Трубка
- A519 – A519-96 – Технические условия на бесшовные механические трубки из углеродистой и легированной стали
- A554 – A554-98e1 – Технические условия на сварные механические трубки из нержавеющей стали –
Сварные фитинги
- A234M- A234 / A234 / 99 – Спецификация трубопроводной арматуры из кованой углеродистой стали и легированной стали для обслуживания при умеренных и высоких температурах e
- A403 – A403 / A403M-99a – Технические условия на фитинги из кованой аустенитной нержавеющей стали
- A420 – A420 / A420M-99 – Технические условия на фитинги из кованой углеродистой стали и легированной стали для работы при низких температурах
- A758 – A758 / A758M-98 – Технические условия на фитинги из кованой углеродистой стали для стыковой сварки труб с повышенной ударной вязкостью
- A774 – A774 / A774M-98 – Технические условия на сварные фитинги из кованой аустенитной нержавеющей стали для общих агрессивных сред при низких и умеренных температурах –
Производители бесшовных труб из углеродистой стали, бесшовные трубы из углеродистой стали, бесшовные трубы из углеродистой стали, бесшовные углеродные трубы
Трубы и трубки бесшовные из углеродистой стали
Guru Gautam Steels – производители, поставщики и экспортеры бесшовных труб из углеродистой стали и труб, которые изготавливаются из высококачественного сырья.Бесшовные трубы из углеродистой стали обладают высокими эксплуатационными характеристиками и широко востребованы в нескольких нефтехимических отраслях.
Углеродистая сталь, бесшовные трубы и трубки из углеродистой стали ASTM A53, бесшовные трубы из углеродистой стали по стандарту ANSI B 36.10, бесшовные трубы из углеродистой стали A160, бесшовные трубы и трубки A530 в Индии.
Бесшовные трубы и трубки из углеродистой стали Спецификация:
Обозначение: ASTM A106 / A53 GR. A / B / C, ASTM A179, ASTM A671 / A672, ASTM A530 / A530M
Допуски по размерам: ANSI B 36.10
Размер (бесшовные трубы): 1/4 “NB до 12” NB
Толщина: Sch 40/80/160 / XXS
Тип: Бесшовные трубы, бесшовные трубы
Форма: Круглый, квадратный, прямоугольный, гидравлический и т. Д.
Длина: Случайное одиночное, двойное случайное и длина отрезка
ANSI B36.10 БЕСШОВНАЯ ТРУБА ИЗ УГЛЕРОДИСТОЙ СТАЛИ ВЕС на кг./ Mtr.
ГРАФИК ТРУБ ASTM: Толщина стенки в мм, Wt = вес в кг. / Mtr.
Номинал | Размер трубы | OD мм | График 20 | График 30 | График STD | График 40 | График 60 | График Extra | Сильный (XS) | |||||
мм | дюймов | Стенка | Вт. | Стенка | Вт. | Стенка | Вт. | Стенка | Вт. | Стенка | Вт. | Стенка | Вт. | |
3 | 1/8 | 10.3 | 1,73 | 0,37 | 1,73 | 0,357 | 2,41 | 0,47 | ||||||
6 | ¼ | 13.7 | 2,24 | 0,63 | 2,24 | 0,625 | 3,02 | 0,804 | ||||||
10 | 3/8 | 17.1 | 2,31 | 0,84 | 2,31 | 0,84 | 3,2 | 1,1 | ||||||
15 | ½ | 21.3 | 2,77 | 1,26 | 2,77 | 1,26 | 3,73 | 1,62 | ||||||
20 | ¾ | 26.7 | 2,87 | 1,69 | 2,87 | 1,68 | 3,91 | 2,2 | ||||||
25 | 1 | 33.4 | 3,38 | 2,5 | 3,38 | 2,5 | 4,55 | 3,24 | ||||||
32 | 4/11 | 42.2 | 3,56 | 3,39 | 3,56 | 3,38 | 4,85 | 4,47 | ||||||
40 | 11/2 | 48.3 | 3,68 | 4,05 | 3,68 | 4,05 | 5,08 | 5,41 | ||||||
50 | 2 | 60.3 | 3,9 | 5,44 | 3,9 | 5,44 | 5,5 | 7,48 | ||||||
65 | 21/2 | 73 | 5.2 | 8,63 | 5,16 | 8,63 | 7 | 11,41 | ||||||
80 | 3/8 | 88,9 | 5.5 | 11,3 | 5,5 | 11,3 | 7,62 | 15,3 | ||||||
90 | 31/2 | 1,6 | 5.74 | 13,57 | 5,74 | 13,57 | 8,08 | 18,63 | ||||||
100 | 4 | 114,3 | 6.02 | 16,07 | 6,02 | 16,07 | 8,56 | 22,3 | ||||||
125 | 5 | 141,3 | 6.6 | 21,77 | 6.55 | 21,77 | 9,53 | 30,9 | ||||||
150 | 6 | 168,3 | 7.11 | 28,26 | 7,11 | 28,26 | 10,97 | 42,5 | ||||||
200 | 8 | 219,1 | 6,35 | 33.3 | 7 | 36,8 | 8,2 | 42,5 | 8,2 | 42,5 | 10,3 | 53,1 | 12,7 | 64,6 |
250 | 10 | 273 | 6.35 | 41,7 | 7,8 | 51,3 | 9,27 | 60,3 | 9,27 | 60,3 | 12,7 | 81,5 | 12,7 | 81,5 |
300 | 12 | 323.9 | 6,35 | 49,7 | 8,4 | 65,2 | 9,53 | 73,8 | 10,3 | 79,7 | 14,3 | 109 | 12,7 | 97.4 |
350 | 14 | 355,6 | 7,92 | 68,1 | 9,53 | 81,3 | 9,53 | 81,3 | 11,13 | 94,3 | 15.1 | 126,4 | 12,7 | 107 |
400 | 16 | 406,4 | 7,92 | 77,9 | 9,5 | 93,3 | 9,53 | 93.3 | 12,7 | 123 | 16,7 | 160 | 12,7 | 123 |
450 | 18 | 457,2 | 7,92 | 87,8 | 11.1 | 122 | 9,53 | 105 | 14,3 | 156 | 19 | 206 | 12,7 | 130 |
500 | 20 | 508 | 9.53 | 117,2 | 12,7 | 155,1 | 9,53 | 177,2 | 15,1 | 183 | 20,6 | 248 | 12,7 | 155,1 |
550 | 22 | 558.8 | 9,53 | 129 | 12,7 | 171 | 9,53 | 129 | 22,2 | 294 | 12,7 | 171 | ||
600 | 24 | 609.6 | 9,53 | 141 | 14,3 | 210 | 9,53 | 141 | 17,4 | 255 | 24,5 | 355 | 12,7 | 187 |
Номинал | Размер трубы | OD мм | График 80 | График 100 | График 120 | График 140 | График 160 | График двойной | Сверхпрочный | |||||
мм | дюймов | Стенка | Вт. | Стенка | Вт. | Стенка | Вт. | Стенка | Вт. | Стенка | Вт. | Стенка | Вт. | |
3 | 1/8 | 10.3 | 2,41 | 0,47 | ||||||||||
6 | ¼ | 13.7 | 3,02 | 0,804 | ||||||||||
10 | 3/8 | 17.1 | 3,2 | 1,1 | ||||||||||
15 | ½ | 21.3 | 3,73 | 1,62 | 4,8 | 1,95 | 7,5 | 2,55 | ||||||
20 | ¾ | 26.7 | 3,91 | 2,2 | 5,6 | 2,9 | 7,82 | 3,64 | ||||||
25 | 1 | 33.4 | 4,55 | 3,24 | 6,4 | 4,24 | 9,1 | 5,45 | ||||||
32 | 4/11 | 42.2 | 4,85 | 4,47 | 6,4 | 5,61 | 9,7 | 7,77 | ||||||
40 | 11/2 | 48.3 | 5,08 | 5,41 | 7,14 | 7,25 | 10,2 | 9,56 | ||||||
50 | 2 | 60.3 | 5,5 | 7,48 | 8,7 | 11,11 | 11,1 | 13,4 | ||||||
65 | 21/2 | 73 | 7 | 11.41 | 9,5 | 14,92 | 14 | 20,4 | ||||||
80 | 3/8 | 88.9 | 7,6 | 15,3 | 11,1 | 21,3 | 15,2 | 27,7 | ||||||
90 | 31/2 | 1.6 | 8,08 | 18,63 | – | – | 16,2 | 34,1 | ||||||
100 | 4 | 114.3 | 8,56 | 22,3 | 11,1 | 28,3 | 13,5 | 33,5 | 17,12 | 41,03 | ||||
125 | 5 | 141.3 | 9,53 | 30,9 | 12,7 | 40,2 | 15,9 | 49 | 19 | 57,4 | ||||
150 | 6 | 168.3 | 10,9 | 42,5 | 14,3 | 54,2 | 18,3 | 67,5 | 21,95 | 79,22 | ||||
200 | 8 | 219.1 | 12,7 | 64,5 | 15,1 | 75,8 | 18,3 | 90,4 | 20,6 | 100,9 | 23 | 112 | 22,23 | 108 |
250 | 10 | 273 | 15.1 | 96 | 18,3 | 115 | 21,44 | 133 | 25,4 | 155 | 28,6 | 172 | 25,4 | 155 |
300 | 12 | 323.9 | 17,4 | 132 | 21,4 | 160 | 25,4 | 187 | 28,6 | 208 | 33,3 | 239 | 25,4 | 187 |
350 | 14 | 355.6 | 19 | 158 | 23,8 | 195 | 27,8 | 244 | 31,8 | 253,5 | 36,7 | 281 | ||
400 | 16 | 406.4 | 21,44 | 203 | 26,2 | 245 | 30,9 | 286 | 36,53 | 333 | 40,5 | 365 | ||
450 | 18 | 457.2 | 23,8 | 254 | 29,4 | 310 | 34,9 | 363 | 39,7 | 408,3 | 45,2 | 459 | ||
500 | 20 | 508 | 26.2 | 311 | 32,5 | 381 | 38,1 | 441 | 44,4 | 508 | 50 | 564 | ||
550 | 22 | 558.8 | 28,6 | 373 | 34,9 | 451 | 41,3 | 526 | 47,6 | 600 | 54 | 671 | ||
600 | 24 | 609.6 | 30,9 | 441 | 38,8 | 547,7 | 46 | 640 | 52,4 | 720 | 59,5 | 808 |
Типы углеродистой стали ANSI B 36.10 бесшовных трубок:
- Трубы бесшовные из углеродистой стали
- Бесшовные трубы CS
- ASTM A106 Бесшовные трубы
- ASTM A179 Бесшовная труба
- ASTM A530 Бесшовная труба
- ANSI B 36.10 Бесшовные трубы
- Трубы бесшовные из углеродистой стали
- Бесшовные трубы CS
- ASTM A106 Бесшовные трубы
- ASTM A179 Бесшовные трубы
- ASTM A530 Бесшовные трубы
- ANSI B 36.10 бесшовных трубок
Маркировка и упаковка
Наша продукция, такая как бесшовные трубы из углеродистой стали, упаковывается таким образом, чтобы гарантировать отсутствие повреждений во время транспортировки. В случае экспорта обычная экспортная упаковка комплектуется в деревянных ящиках или ящиках. Все бесшовные трубы и трубки из углеродистой стали имеют товарный знак (логотип компании), марку, размер и номер партии. По запросу мы можем нанести индивидуальную маркировку на нашу продукцию.Сертификаты испытаний
Сертификат испытаний производителя согласно EN 10204-3.1, EN 10204-3.2, сертификат сырья, утвержденный NABL отчет о лабораторных испытаниях, 100% отчет о радиографических испытаниях, отчет о проверке третьей стороной и т. Д.—————- Мы экспортируем —————– AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamas, TheBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский OceanBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman ОстроваЦентральноафриканская РеспубликаЧадЧилиКитайКитай (Гонконг Ю.AR) Китай (Макао) Рождественские острова (CX) Кокосовые (Килинг) IslandsColombiaComorosCongoCongo Democractic RepublicCook IslandsCosta RicaCote д’Ивуар (Берег Слоновой Кости) Хорватия (Hrvatska) CubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFiji IslandsFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambia, TheGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKoreaKorea, NorthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlands AntillesNetherlands , TheNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент / GrenadinSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth GeorgiaSpainSri LankaSudanSurinameSvalbard / Ян Майен IslandSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited KingdomUnited StatesUnited Штаты Малой OutlyingUruguayUzbekistanVanuatuVatican Город Штат (Святой Престол) ВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США) Острова Уоллис и ФутунаЗападная СахараЙеменЮгославияЗамбияЗимбабве
—————- Мы поставляем —————– MumbaiPuneNagpurBangaloreHyderabadChennaiKolkataVisakhapatnamThaneNashikAhmedabadSuratIndoreDelhiVadodraRajkotBhopalAurangabadAnkleshwarBhiwandiRaipurFaridabadRanchiMysoreCoimbatoreKochi (Кочин) MangaloreBhavnagarTirupurAssamSiliguriSalemBhubaneswarBhilaiBikaner
Трубы и калибровка труб | Спиракс Сарко
Бернулли связывает изменения в общей энергии текущей жидкости с рассеянием энергии, выраженным либо в терминах потери напора hf (м), либо в виде удельных потерь энергии g hf (Дж / кг).Само по себе это не очень полезно, если не будет возможности предсказать потери давления, которые возникнут в определенных обстоятельствах.
Здесь вводится один из наиболее важных механизмов рассеяния энергии в текущей жидкости, то есть потеря общей механической энергии из-за трения о стенку однородной трубы, по которой проходит устойчивый поток жидкости.
Потери общей энергии жидкости, протекающей по круглой трубе, должны зависеть от:
L = Длина трубы (м)
D = Диаметр трубы (м)
u = Средняя скорость потока жидкости (м / с)
μ = динамическая вязкость жидкости (кг / м · с = Па · с)
курсив-p – основной текст.jpg = Плотность жидкости (кг / м³)
kS = Шероховатость стенки трубы * (м)
* Поскольку рассеяние энергии связано с напряжением сдвига на стенке трубы, характер поверхности стенки будет иметь значение, поскольку гладкая поверхность будет взаимодействовать с жидкостью иначе, чем шероховатая поверхность.
Все эти переменные собраны вместе в уравнении Д’Арси-Вейсбаха (часто называемом уравнением Д’Арси) и показаны как уравнение 10.2.1. Это уравнение также вводит безразмерный термин, называемый коэффициентом трения, который связывает абсолютную шероховатость трубы с плотностью, скоростью и вязкостью жидкости, а также диаметром трубы.
Термин, который связывает плотность, скорость и вязкость жидкости, а также диаметр трубы, называется числом Рейнольдса в честь Осборна Рейнольдса (1842-1912, из колледжа Оуэнс, Манчестер, Соединенное Королевство), который первым применил этот технический подход к потерям энергии при протекании. жидкости около 1883 года.
Уравнение Д’Арси (Уравнение 10.2.1):
Читатели в некоторых частях мира могут узнать уравнение Д’Арси в несколько иной форме, как показано в уравнении 10.2.2. Уравнение 10.2.2 аналогичен уравнению 10.2.1, но не содержит константы 4.
.
