Вес трубы в 1 метре: Трубный калькулятор для расчета веса трубы

alexxlab | 01.09.2021 | 0 | Разное

сколько весит 1 метр круглых, профильных изделий, таблица, калькулятор

В статье мы постараемся узнать методы расчета того, сколько весит стальная труба.

Да сколько же она весит?

Когда необходимы расчеты?

Основных причины рассчитывать вес трубы, собственно, две:

• Вес труб стальных нужно знать для того, чтобы рассчитать прочность конструкции.
  Если из круглой или профильной трубы монтируется, к примеру, каркас модульного здания, то на основание давит и вес полезной нагрузки — панелей обвески, оконных проемов, людей в здании, письменных столов и прочего — и вес верхних уровней самого каркаса.
  Причем зачастую несущий скелет здания весит больше, чем все остальное в нем.
• Закупка труб, как и прочего металлопроката, осуществляется по весу. Отмерять рулеткой необходимые вам полтора километра магистральной трубы кладовщик, скорее всего, не согласится.

Совет: никто, впрочем, не мешает вам самому обмерять рулеткой пакет труб и рассчитать их суммарную длину в каждом пакете, после чего попросить загрузить необходимое вам количество.

Разумеется, их взвесят, но метры в килограммы пересчитывать придется не вам.

Трубы, как и другой профиль, продают на вес

Методы расчета

Вес 1 метра стальной трубы может быть рассчитан несколькими способами.

Расчет через объем вещества трубы

Чтобы рассчитать удельный вес стальной круглой трубы, достаточно, в общем-то, вспомнить школьный курс геометрии.

У нашей задачи есть два способа решения в рамках пресловутого школьного курса:

• Можно просто рассчитать объем стального листа, который, будучи свернутым, образует нашу трубу.
  Однако при толстых стенках и большой кривизне стенок (малом диаметре трубы) погрешность будет довольно большой.
• Можно рассчитать объем двух цилиндров: с диаметром, равным внешнему диаметру трубы, и с диаметром, равным ее внутреннему диаметру
  .
  Разность их объема и будет объемом вещества стенок трубы. Точность здесь должна быть ограничена только погрешностями при изготовлении трубы. У нас есть прекрасная возможность проверить, так ли это.

Объем вещества трубы заперт между двумя цилиндрами, ограниченными ее внешним и внутренним диаметрами

Начнем с первого метода. Рассчитаем, используя его, вес 1 метра трубы стальной диаметром 125 миллиметров с толщиной стенок 5 миллиметров.

1. Рассчитаем длину окружности трубы. Она равна произведения числа пи и диаметра трубы: 3,14159265*0,125=0,39269908125 м.
2. Рассчитаем площадь наружной поверхности трубы . Она равна произведению длины окружности на длину трубы. Поскольку мы рассчитываем вес погонного метра, длина у нас равна единице.  0,39269908125 м* 1 м=0,39269908125 м2.
3. Рассчитываем объем вещества трубы. Вернее, листа, который получится, если нашу трубу развернуть.
   Этот объем приблизительно равен произведению площади поверхности трубы и толщины ее стенок. 0,39269908125 м2*0,005 м = 0,00196349540625 м3.
4. Последний шаг: узнаем, какой имеет труба стальная вес. 2 = 0,0103868906990625 м3.
5. Вычисляем разность этих объемов: 0,0122718462890625 — 0,0103868906990625 = 0,00188495559 м3.
6. Умножаем на плотность стали: 0,00188495559 м3 * 7850 кг/м3 = 14,7969013815 кг.

Результат близок к предыдущему, но некоторая разница есть, верно?

Теперь, когда ваш мозг перегружен цифрами и расчетами, сделаем следующий шаг: запутаем вас еще сильнее.

Как-то сложновато

Расчет через простую формулу

Металлургам, очевидно, очень не нравилось использовать столь сложные вычисления каждый раз, когда нужно узнать удельный вес трубы стальной. Они решили упростить себе жизнь и  придумали формулу: вес погонного метра трубы равен  (Д — Т) * Т * 0,025, где Д — наружный диаметр трубы, а Т — толщина ее стенок.

Важно: если в предыдущем варианте мы все расчеты проводили в СИ, то здесь используются миллиметры.

Не поленимся еще раз посчитать вес нашей злосчастной трубы: (125-5)*5*0,025=15 кг.

Разброс с предыдущей формулой уже в пределах погрешности. С учетом того факта, что трубы имеют некоторый узаконенный ГОСТом разброс параметров, большей точности искать смысла уже нет.

Обратите внимание: существует аналогичная формула и для квадратных труб.

Она имеет вид  (Ш — Т) * Т * 0,0316, где Ш — ширина стенки трубы, а Т — толщина стенки.

Так, труба со стенкой шириной 40 мм и толщиной 2 мм будет весить (40-2)*2*0,0316=2,4016 кг.

Сообразил!

Альтернативы

• Если нет желания заниматься расчетами, зато под рукой есть любое устройство с выходом в интернет — можно отыскать онлайн — калькулятор для расчета веса погонного метра трубы или любого другого профиля.
  Не будем давать конкретных ссылок во избежание рекламы какого-либо ресурса: найти такой калькулятор более чем нетрудно, воспользовавшись любым поисковиком.
• Наконец, есть древний секретный способ расчета. Автор просит вас сохранить его в строгой тайне. Оглянитесь. Нас никто не подслушивает?
  Итак: таблица веса стальной трубы содержится в каждом стандарте. Если вам нужно узнать вес горячедеформированной бесшовной трубы диаметром 108 миллиметров со стенками пять миллиметров — просто откройте ГОСТ 8732-78, по которому эта труба производится.
  Таблица весов стальных труб начинается с первой страницы, и не заметить ее будет нелегко. Так, про нашу трубу в ней говорится, что ее вес составляет 12,7 кг на погонный метр.

Вы уверены, что нас не подслушивали?

Заключение

Смеем надеяться, что ответ на свои вопросы читатель получил в полной мере. Как уже писалось выше,  таблица веса трубы стальной содержится в каждом соответствующем стандарте; для нестандартных же труб существует несколько несложных и удобных методик расчета. Удачи!

Внутренний объем погонного метра трубы в литрах – таблица. Внутренний диаметр трубы 4-1000 мм. Масса воды в трубе. Сколько нужно воды или антифриза или теплоносителя или, там, вазелина;) .

.. для наполнения

Внутренний диаметр, мм Объем внутр. 1 м трубы, литров = масса воды в 1 м, кг Объем внутр. 10 м трубы, литров = масса воды в 10 м, кг Внутренний диаметр, мм Объем внутр. 1 м трубы, литров = масса воды в 1 м, кг Объем внутр. 10 м трубы, литров = масса воды в 10 м, кг 4 0,0126 0,1257 105 8,6590 86,5901 5 0,0196 0,1963 110 9,5033 95,0332 6 0,0283 0,2827 115 10,3869 103,8689 7 0,0385 0,3848 120 11,3097 113,0973 8 0,0503 0,5027 125 12,2718 122,7185 9 0,0636 0,6362 130 13,2732 132,7323 10 0,0785 0,7854 135 14,3139 143,1388 11 0,0950 0,9503 140 15,3938 153,9380 12 0,1131 1,1310 145 16,5130 165,1300 13 0,1327 1,3273 150 17,6715 176,7146 14 0,1539 1,5394 160 20,1062 201,0619 15 0,1767 1,7671 170 22,6980 226,9801 16 0,2011 2,0106 180 25,4469 254,4690 17 0,2270 2,2698 190 28,3529 283,5287 18 0,2545 2,5447 200 31,4159 314,1593 19 0,2835 2,8353 210 34,6361 346,3606 20 0,3142 3,1416 220 38,0133 380,1327 21 0,3464 3,4636 230 41,5476 415,4756 22 0,3801 3,8013 240 45,2389 452,3893 23 0,4155 4,1548 250 49,0874 490,8739 24 0,4524 4,5239 260 53,0929 530,9292 26 0,5309 5,3093 270 57,2555 572,5553 28 0,6158 6,1575 280 61,5752 615,7522 30 0,7069 7,0686 290 66,0520 660,5199 32 0,8042 8,0425 300 70,6858 706,8583 34 0,9079 9,0792 320 80,4248 804,2477 36 1,0179 10,1788 340 90,7920 907,9203 38 1,1341 11,3411 360 101,7876 1017,8760 40 1,2566 12,5664 380 113,4115 1134,1149 42 1,3854 13,8544 400 125,6637 1256,6371 44 1,5205 15,2053 420 138,5442 1385,4424 46 1,6619 16,6190 440 152,0531 1520,5308 48 1,8096 18,0956 460 166,1903 1661,9025 50 1,9635 19,6350 480 180,9557 1809,5574 Внутренний диаметр, мм Объем внутр. 1 м трубы, литров = масса воды в 1 м, кг Объем внутр. 10 м трубы, литров = масса воды в 10 м, кг Внутренний диаметр, мм Объем внутр. 1 м трубы, литров = масса воды в 1 м, кг Объем внутр. 10 м трубы, литров = масса воды в 10 м, кг 52 2,1237 21,2372 500 196,3495 1963,4954 54 2,2902 22,9022 520 212,3717 2123,7166 56 2,4630 24,6301 540 229,0221 2290,2210 58 2,6421 26,4208 560 246,3009 2463,0086 60 2,8274 28,2743 580 264,2079 2642,0794 62 3,0191 30,1907 600 282,7433 2827,4334 64 3,2170 32,1699 620 301,9071 3019,0705 66 3,4212 34,2119 640 321,6991 3216,9909 68 3,6317 36,3168 660 342,1194 3421,1944 70 3,8485 38,4845 680 363,1681 3631,6811 72 4,0715 40,7150 700 384,8451 3848,4510 74 4,3008 43,0084 720 407,1504 4071,5041 76 4,5365 45,3646 740 430,0840 4300,8403 78 4,7784 47,7836 760 453,6460 4536,4598 80 5,0265 50,2655 780 477,8362 4778,3624 82 5,2810 52,8102 800 502,6548 5026,5482 84 5,5418 55,4177 820 528,1017 5281,0173 86 5,8088 58,0880 840 554,1769 5541,7694 88 6,0821 60,8212 860 580,8805 5808,8048 90 6,3617 63,6173 880 608,2123 6082,1234 92 6,6476 66,4761 900 636,1725 6361,7251 94 6,9398 69,3978 920 664,7610 6647,6101 96 7,2382 72,3823 940 693,9778 6939,7782 98 7,5430 75,4296 960 723,8229 7238,2295 100 7,8540 78,5398 980 754,2964 7542,9640 – – – 1000 785,3982 7853,9816 Внутренний диаметр, мм Объем внутр. 1 м трубы, литров = масса воды в 1 м, кг Объем внутр. 10 м трубы, литров = масса воды в 10 м, кг Внутренний диаметр, мм Объем внутр. 1 м трубы, литров = масса воды в 1 м, кг Объем внутр. 10 м трубы, литров = масса воды в 10 м, кг

Вес трубы 400х10 в 1 метре

Иметь возможность рассчитать быстро вес погонного метра стальной трубы является очень важной, так как позволяет быстро определить примерный вес трубы или заготовки, изготовленной из нее.

Произвести расчет веса трубы можно вручную с помощью достаточно сложной формулы, а можно это дело автоматизировать, воспользовавшись трубным онлайн калькулятором.

Если расчет производится самостоятельно, то потребуется прибегать к разным формулам.
Например потребуется найти длину окружности, по следующей формуле: L=πD
Где:
L — длина окружности;
π — постоянное число 3,14;
D — диаметр окружности.

Потребуется узнать внешний диаметр, с помощью формулы: D=L/π
Площадь круга, узнается при использовании формулы: S=πR²
В данном случае R, это радиус, который отвечает половине диаметра.
Когда известны данные наружного диаметра и толщины стенок, то используется формула: S=π(D/2-T)²
Где:
S — площадь сечения;
π — число «пи»;
D — наружный диаметр;
T — толщина стенок.
Для расчета объема отрезка применяется формула: Для расчета массы: m=p*V
Где:
p – является плотностью трубы и зависит от используемого материала;
V – объем трубы материала.
Как можно заметить, для правильно получения результата, потребуется прибегать к нескольким формулам.

Таблица веса круглых стальных труб, с наружным диаметром 400 мм

Толщина стенки, мм	Вес метра, кг	Метров в тонне	Толщина стенки, мм	Вес метра, кг	Метров в тонне
4,00	39,06	25,60	23	213,83	4,68
4,50	43,89	22,78	24	222,53	4,49
5,00	48,70	20,53	25	231,19	4,33
5,50	53,51	18,69	26	239,79	4,17
6,00	58,30	17,15	28	256,86	3,89
6,50	63,07	15,85	30	273,73	3,65
7,00	67,84	14,74	32	290,40	3,44
7,50	72,59	13,78	34	306,87	3,26
8,00	77,33	12,93	35	315,03	3,17
8,50	82,06	12,19	36	323,14	3,09
9,00	86,78	11,52	34	306,87	3,26
9,50	91,48	10,93	35	315,03	3,17
10	96,17	10,40	36	323,14	3,09
11	105,52	9,48	38	339,22	2,95
12	114,82	8,71	40	355,10	2,82
13	124,06	8,06	42	370,79	2,70
14	133,26	7,50	45	393,94	2,54
15	142,41	7,02	48	416,66	2,40
16	151,51	6,60	50	431,55	2,32
17	160,56	6,23	56	475,05	2,11
18	169,56	5,90	60	503,06	1,99
19	178,51	5,60	63	523,56	1,91
20	187,42	5,34	65	536,97	1,86
21	196,27	5,10	70	569,65	1,76
22	205,07	4,88	75	601,09	1,66

Общая таблица сортамента составлена на основе данных из ГОСТ в которых удалось обнаружить возможность изготовления труб диаметром 400 миллиметров. А так же, на основе данных продавцов трубопроката.
Представлена теоретическая масса масса труб из сплава стали с удельным весом 7850 кг/м3.

Следует учесть факторы влияющие на вес:

• Прямошовные трубы + 1% к весу за счёт усиления шва
• Двухшовные +1,5% к весу труб за счёт усиления шва
• Спиральношовные +3% к весу за счёт усиления шва
• Оцинкованные +1,5%/+3% к весу труб

На колебания веса влияют фактические предельные отклонения по толщине стенки, которые могут составлять от +12.5% до -15%. Следует помнить, что это теоретически допустимо и возможно на практике, но факт в любом случае выявляет измерение.

Так же, приемлемым считается отклонение диаметра в пределах 0,7% для трубы с внешним диаметром 400 миллиметров.

Можно допустить, что такие вариации имеют переменный характер от трубы к трубе и уравновешивают друг друга в той или иной степени, выравнивая вес партии тем самым.

Масса трубы вычисляется по формуле:

M = 0,02466 * S(Dн — S), где
Dн — наружный диаметр, мм
S — толщина стенки, мм

• Категории труб определяют отношением внешнего диаметра Dн к толщине стенки s. Таким образом трубы считаются:

• Особотонкостенные при Dн/s более 40
• Тонкостенные при Dн/s = от 12,5 до 40
• Толстостенные при Dн/s = от 6 до 12,5
• Особо толстостенные при Dн/s = до 6

• Для круглых труб диаметром 400 миллиметров, удалось обнаружить следующий список стандартов ГОСТ:

• ГОСТ 10705-80 Трубы стальные электросварные
• ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные

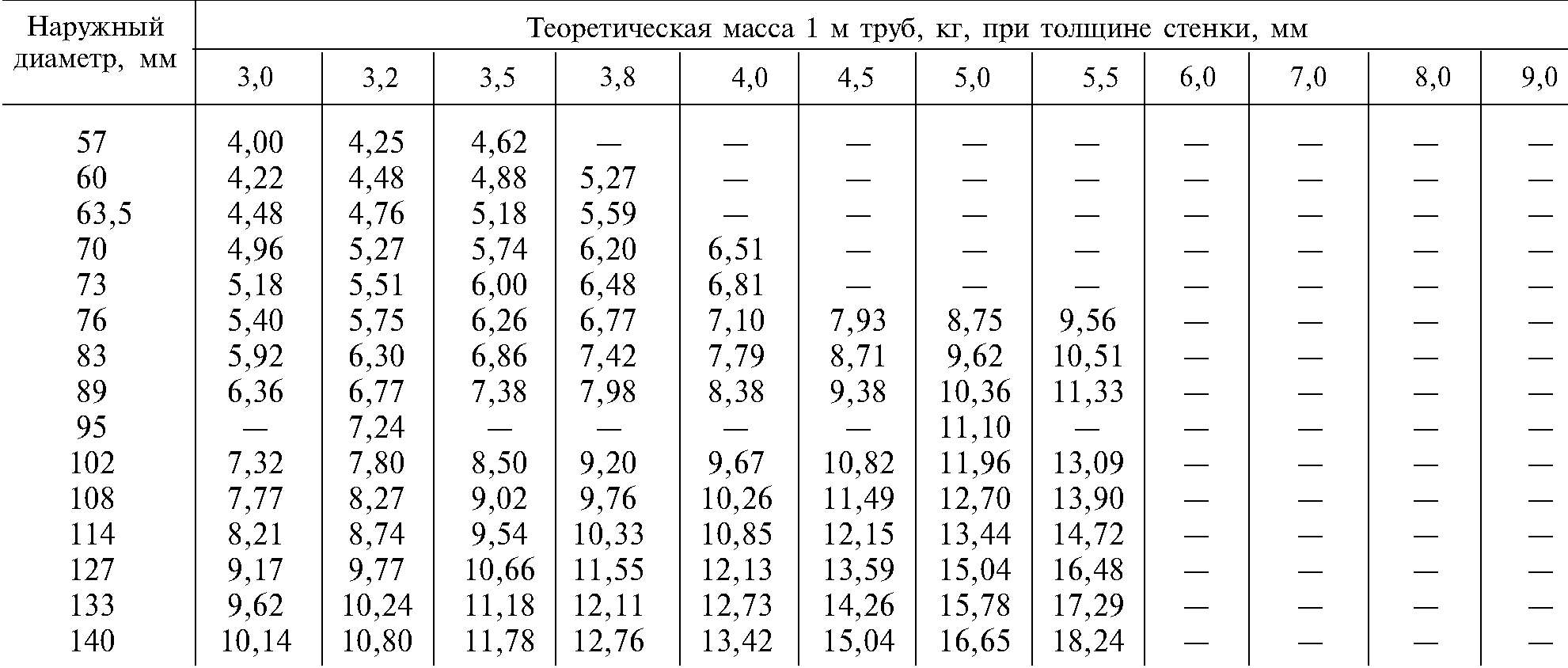

• ГОСТ 10704-91 Трубы стальные электросварные прямошовные
• ГОСТ 10706-76 Трубы стальные электросварные прямошовные

*Отказ от ответственности.
Теоретические данные приведены в ознакомительных целях и могут содержать ошибку. Рекомендуется уточнить информацию у продавца или производителя.

Расчитать вес стальной трубы вы можете используя формулу m = ro / 7850 * 0.0157 * S * (2 * a — 2.86 * S) * L, либо пользуясь трубным калькулятором.

• m — вес трубы.
• ro — плотность материала (углеродистая сталь — 7850 кг/м³).

Таблица веса трубы стальной водогазопроводной.

Диаметр ДУ, мм (дюйм)

Наружный диаметр dн, мм

Легкие

Обычные

Усиленные

Толщина стенки s, мм

Масса 1м, кг

Метров в тонне

Толщина стенки s, мм

Масса 1м, кг

Метров в тонне

Толщина стенки s, мм

Масса 1м, кг

Метров в тонне

Вес погонного метра стальной трубы в таблице является теоретическим. Фактическое значение может отличаться на 4-8%. Для перевода метров в кг. трубы, нужно умножить значение веса погонного метра в таблице на общую длину трубного проката.

Стандартное обозначение диаметра труб в сортаменте (см. таблицу):

• Внутренний диаметр – основная размерная характеристика труб и соединительных частей (фитингов) к ним.
• Наружный диаметр труб (в таблице — dn).
• Условный диаметр трубы (в таблице — Dy, Ду) – это номинальный размер внутреннего диаметра в мм. либо его округленное значение в дюймах.
• Толщина стенки, мм. (в таблице S).

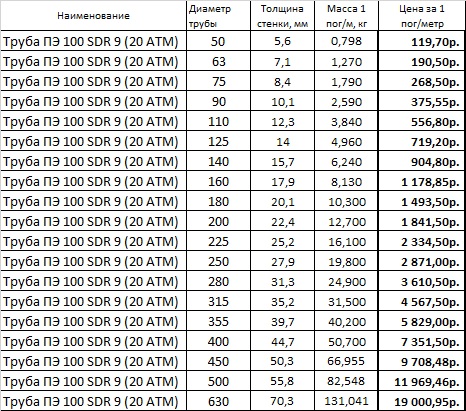

Вес ПНД трубы – таблица соотношения sdr и диаметр пэ трубы

Для того, чтобы воспользоваться нашей таблицей, Вам необходимо знать диаметр трубы, а также ее SDR.

SDR – это соотношение наружного диаметра трубы к толщине ее стенки. Соответственно, чтобы вычислить SDR необходимо номинальный наружный диаметр трубы поделить на толщину стенки.

Например, у трубы ПНД 110 мм с толщиной стенки 6,6 мм SDR будет равен 17

Важный момент – не имеет значения какой тип ПЭ трубы вас интересует, данная таблица поможет Вам определить вес любой ПНД трубы – водопроводной, газовой или технической.

В таблице указан вес 1 метра трубы.

Таблица весов ПНД труб

Номинальный наружный диаметр, мм	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг
	ПЭ100 SDR26		ПЭ100 SDR21		ПЭ100 SDR17		ПЭ100 SDR13,6		ПЭ100 SDR11
	PN 6,3		PN 8		PN 10		PN 12,5		PN 16
Трубы пнд (10 – 63 мм)
10	–	–	–	–	–	–	–	–	2,0	0,051
16	–	–	–	–	–	–	–	–	2,0	0,09
20	–	–	–	–	–	–	–	–	2,0	0,116
25	–	–	–	–	–	–	2,0	0,148	2,3	0,169
32	–	–	–	–	2,0	0,193	2,4	0,229	3,0	0,277
40	–	–	–	–	2,4	0,292	3,0	0,353	3,7	0,427
50	–	–	–	–	3,0	0,449	3,7	0,545	4,6	0,663
63	–	–	–	–	3,8	0,715	4,7	0,869	5,8	1,05
Трубы пнд (75 – 630 мм)
75	–	–	–	–	4,5	1,01	5,6	1,23	6,8	1,46
90	–	–	4,3	1,18	5,4	1,45	6,7	1,76	8,2	2,12
110	4,2	1,42	5,3	1,77	6,6	2,16	8,1	2,61	10,0	3,14
125	4,8	1,83	6,0	2,26	7,4	2,75	9,2	3,37	11,4	4,08
140	5,4	2,31	6,7	2,83	8,3	3,46	10,3	4,22	12,7	5,08
160	6,2	3,03	7,7	3,71	9,5	4,51	11,8	5,5	14,6	6,67
180	6,9	3,78	8,6	4,66	10,7	5,71	13,3	6,98	16,4	8,43
200	7,7	4,68	9,6	5,77	11,9	7,04	14,7	8,56	18,2	10,4
225	8,6	5,88	10,8	7,29	13,4	8,94	16,6	10,9	20,5	13,2
250	9,6	7,29	11,9	8,92	14,8	11	18,4	13,4	22,7	16,2
280	10,7	9,09	13,4	11,3	16,6	13,8	20,6	16,8	25,4	20,3
315	12,1	11,6	15,0	14,2	18,7	17,4	23,2	21,3	28,6	25,7
355	13,6	14,6	16,9	18	21,1	22,2	26,1	27	32,2	32,6
400	15,3	18,6	19,1	22,9	23,7	28	29,4	34,2	36,3	41,4
450	17,2	23,5	21,5	29	26,7	35,5	33,1	43,3	40,9	52,4
500	19,1	29	23,9	35,8	29,7	43,9	36,8	53,5	45,4	64,7
560	21,4	36,3	26,7	44,8	33,2	55	41,2	67,1	50,8	81
630	24,1	46	30,0	56,5	37,4	69,6	46,3	84,8	57,2	103
Трубы пнд (710 – 1600 мм)
710	27,2	58,5	33,9	72,1	42,1	88,4	52,2	108	64,5	131
800	30,6	74,1	38,1	91,4	47,4	112	58,8	137	72,6	170
900	34,4	93,8	42,9	116	53,3	142	66,1	173	81,7	212
1000	38,2	116	47,7	143	59,3	175	73,5	214	90. 8	261,16
1200	45,9	167	57,2	206	71,1	252	88,2	310,91	–	–
1400	53,5	277	66,7	280	83,0	–	102,9	422,96	–	–
1600	61,2	296	76,2	–	94,8	452,21	–	–	–	–

сколько весит 1 метр круглой или профильной, таблица расчета

Вес стальной трубы зависит от геометрических параметров подобного изделия, а именно: от диаметра (ширины и высоты), толщины стенок и длины. Ведь на вес изделия в равной степени влияют объем и удельная плотность конструкционного материала, затраченного на производство продукции.  Ну, а поскольку удельная плотность стали неизменна, то вес труб стальных, а равно и чугунных, медных или алюминиевых, будет зависеть только от геометрии изделия.

От диаметра, ширины, высоты и толщины зависит объем материала, из которого изготовили мерный отрезок трубы. И вычисляя, какой имеет труба стальная вес, нужно, в первую очередь, заняться вычислением объема металла в изделии.

В данной статье мы познакомим наших читателей с самыми простыми способами определения веса трубного проката, используя для этого табличные и альтернативные расчеты.

Табличный расчет

В конструкторских и коммерческих расчетах в качестве единицы измерения веса фигурирует масса одного погонного метра трубы соответствующего типоразмера. Причем конкретные величины масс одного погонного метра указаны в особом справочнике, где приводится  таблица веса трубы стальной, чугунной, медной и так далее. Проще говоря, существуют специальные таблицы, в которых масса одного метра трубы увязана с габаритами сечения: диаметром (шириной высотой) и толщиной стенки.

В итоге, зная вес 1 метра стальной трубы и длину мерного отрезка, можно подсчитать массу любого изделия, при условии, что его габариты соответствуют стандартным.

На практике такой расчет реализуется следующим образом. Уточняем, какому ГОСТ соответствует труба, вес которой нужно определить.

При этом нужно учитывать, что сортамент сварных труб регламентируют одни нормативные документы, а типоразмеры прокатной продукции – совершенно другие.

Измеряем или уточняем в сопроводительной спецификации габариты сечения изделия. Измеряем длину мерного отрезка. Ищем в нормативных документах вес 1 метра трубы стальной соответствующего ГОСТа. Умножаем вес погонного метра на длину изделия.

Последнее действие позволит нам вычислить результат с точностью до нескольких грамм.

Табличный расчет хорош своей простотой. Однако такой способ определения веса базируется на использовании большого количества исходных данных. И если нам не известен ГОСТ трубы, не ясны габариты и прочие параметры, то нам придется обратиться к альтернативным способам вычисления веса.

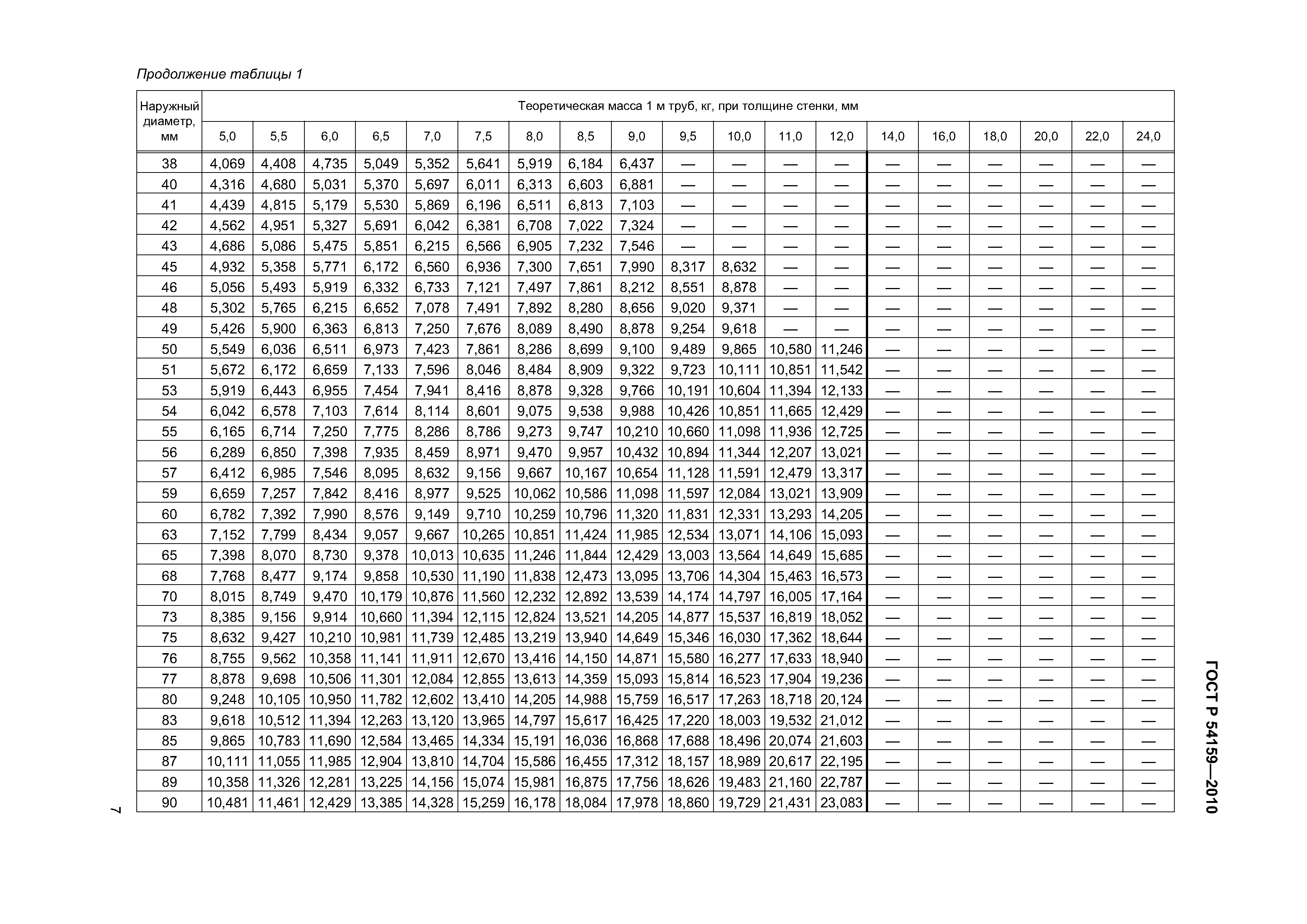

таблица веса стальной сварной трубы

Какие выбрать метательные ножи, читайте на zof1815.ru.

Альтернативный расчет

Для того, чтобы вычислить какой у стальной трубы вес, мы должны рассчитать ее объем и умножить результат на удельную плотность металла – 7800 килограмм/метр кубический.  Причем в процессе вычислений можно использовать лишь три методики.

Расчет веса по разнице объемов

Если вы хотите рассчитать удельный вес стальной круглой трубы без справочников, то вам придется задействовать методику вычисления разницы объемов.

Она реализуется следующим способом:

• На первом этапе мы определяем объем цилиндра, вписанного во внешние габариты трубы. Проще говоря, вычисляем объем цельнометаллического прутка, габариты которого, равны внешним габаритам трубы. Для этого нужно вычислить площадь окружности с диаметром, равным наружному диаметру трубы и умножить ее на длину мерного отрезка изделия.
• На втором этапе мы делаем, по сути, те же вычисления. Только нашей целью будет определение объема полой части трубы. Для этого нужно вычислить площадь окружности с диаметром, равным внутреннему диаметру трубы и умножить ее на длину мерного отрезка изделия.
•  В финале мы отнимаем от первого результата (объем цельнометаллического прутка) второй результат (объем полой части). Итогом вычислений будет объем трубы.

Расчет веса трубы по наружному и внутреннему диаметру

Вес изделия определяется путем умножения объема трубы на удельную плотность стали.

Вес трубы профильного сечения вычисляется по той же формуле. Только вместо площади окружности мы вычисляем площадь прямоугольника (цельнометаллического и полого).

Расчет веса через вычисление объема развертки трубы

Для того, чтобы узнать удельный вес трубы – стальной, чугунной или медной – не важно, можно использовать метод вычисления по объему развертки изделия. Ведь любое изделие разворачивается в стальной лист, объем которого вычисляется еще проще, чем объем готового изделия. Для этого нужно просто перемножить периметр (длину окружности) на толщину стенки и длину мерного отрезка.

На практике этот способ выглядит так:

• У трубы измеряется диаметр или длина окружности.
• На следующем этапе выполняется измерение толщины стенки и длины мерного отрезка трубы
• Далее, мы умножаем диаметр толщину и длину трубы. В результате, мы получаем объем листовой развертки.

Для вычисления веса трубы нам нужно умножить объем развертки на 7800 кг/м3 – удельный вес стали.

Это вариант хорош тем, что на его реализацию не нужно тратить много времени и усилий. Ведь объем развертки вычисляется за одно действие, тогда как объем изделия, как минимум, за два действия. К тому же, в случае с круглыми трубами данный способ будет предпочтительнее, ведь длину окружности можно измерить намного точнее, чем ее диаметр.

Расчет веса на калькуляторе

Если такие вычисления вызывают затруднения, то в процессе поиска результата можно  задействовать готовую программу — калькулятор для расчета веса погонного метра трубы. Этот программный продукт скачивают из Интернета, инсталлируют на компьютер, запускают и, введя геометрические параметры, получают вес мерного отрезка изделия.

Причем для получения результата нужно ввести в программу не только диаметр изделия, но и толщину стенки трубы. А в случае определения веса метра профильного проката, компьютер может затребовать габариты каждой грани: ширину/ высоту и толщину стенки.

Дальнейшие вычисления не отличаются от того способа, при котором используется таблица веса стальной трубы. Ведь калькулятор вычисляет вес погонного метра, который нужно умножить на длину мерного отрезка и результат у нас в кармане.

ВЕСОВАЯ ТАБЛИЦА ТРУБ



Вес одного погонного метра трубы полиэтиленовой и ПВХ трубы

Вес 1 м. п. трубы полиэтиленовой марки ПЭ 100 в кг
Диаметр трубы	SDR 11	SDR 13,6	SDR 17	SDR 17,6	SDR 21	SDR26
20	0,116	–	–	–	–	–
25	0,169	0,148	–	–	–	–
32	0,277	0,229	0,193	–	–	–
40	0,427	0,353	0,292	0,281	0,244	–
50	0,663	0,545	0,449	0,436	0,369	0,308
63	1,05	0,869	0,715	0,682	0,573	0,488
75	1,46	1,23	1,01	0,97	0,821	0,668
90	2,12	1,76	1,45	1,4	1,18	0,969
110	3,14	2,61	2,16	2,07	1,77	1,42
125	4,08	3,37	2,75	2,66	2,26	1,83
140	5,08	4,22	3,46	3,35	2,83	2,31
160	6,67	5,5	4,51	4,35	3,71	3,03
180	8,43	6,98	5,71	5,47	4,66	3,78
200	10,4	8,56	7,04	6,78	5,77	4,68
225	13,2	10,9	8,94	8,55	7,29	5,88
250	16,2	13,4	11	10,6	8,92	7,29
280	20,3	16,8	13,8	13,2	11,3	9,09
315	25,7	21,3	17,4	16,7	14,2	11,6
355	32,6	27	22,2	21,2	18	14,6
400	41,4	34,2	28	26,9	22,9	18,6
450	52,4	43,3	35,5	34	29	23,5
500	64,7	53,5	43,9	42	35,8	29
560	81	67,1	55	52,6	44,8	36,3
630	103	84,8	69,6	66,6	56,5	46

Вес одного погонного метра ПВХ трубы в кг

Диаметр трубы	SN 4	SN8
110	–	1,04
160	1,83	2,27
200	2,95	3,39
250	5,01	5,97
315	7,91	9,54
400	12,84	15,32
500	19,6	24,67

Более подробно о трубах ПВХ можно узнать  в основной статье Трубы ПВХ для наружной канализации

Расчет веса трубы МНЖ5-1

Расчет веса трубы МНЖ5-1 изготовленной согласно ГОСТу 17217-79 может пригодится любой компании или физическому лицу в случае, когда необходимо организовать или просчитать доставку металлопродукции до дверей заказчика. Следует отметить, что Группа Компаний ЛИГ уже более 20 лет поставляет цветной металлопрокат по всей России.

Наружный диаметр, мм	Толщина стенки, мм	Масса 1 п.м., кг	Наружный диаметр, мм	Толщина стенки, мм	Масса 1 п.м., кг
6	1.5	0.19	80	4	8.51
10	1.5	0.36	85	2.5	5.77
10	2	0.45	90	5	11.9
14	2	0.67	105	2.5	7.17
22	2	1.12	110	5	14.7
22	3	1.6	114	7	20.97
25	2	1.85	130	3	10. 67
32	2	1.68	135	5	18.2
32	3	2.44	139	7	25.87
38	2	2.02	156	3	12.87
38	3	2.94	160	5	21.7
45	2.5	2.97	206	3.5	19.84
45	3.5	4.07	201	5	28.7
55	2.5	3.67	258	4	28.45
60	4	6.27	258	5	35.42
75	2.5	5.07

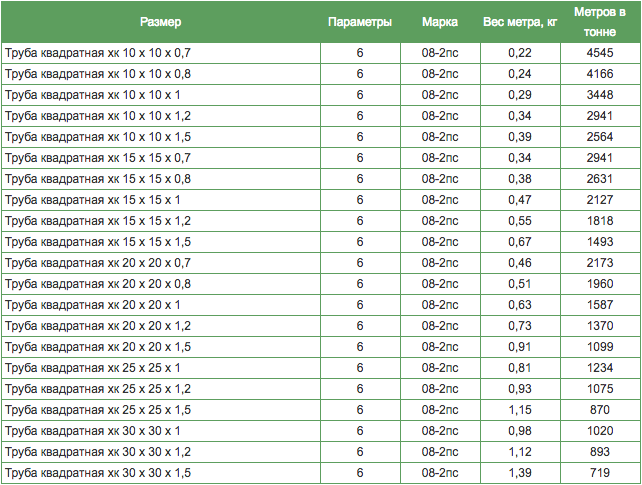

Калькулятор веса квадратной трубы, диаграмма веса квадратной трубы

20 X 20 Размер (мм)	2 Толщина (мм)	1,11 Квадратная труба кг / метр
25 X 25 Размер (мм)	2 Толщина (мм)	1,43 Квадратная труба, кг / метр
25 X 25 Размер (мм)	2,5 Толщина (мм)	1,74 Квадратная труба, кг / метр
Размер 25 X 25 (мм)	3 Толщина (мм)	2. 04 Квадратная труба, кг / метр
30 X 30 Размер (мм)	2 Толщина (мм)	1,74 Квадратная труба кг / метр
30 X 30 Размер (мм)	2,5 Толщина (мм)	2,14 Квадратная труба, кг / метр
30 X 30 Размер (мм)	3 Толщина (мм)	2,51 Квадратная труба, кг / метр
30 X 30 Размер (мм)	3,2 Толщина ( мм)	2,65 Квадратная труба кг / метр
40 X 40 Размер (мм)	2 Толщина (мм)	2.37 Квадратная труба, кг / метр
40 X 40 Размер (мм)	2,5 Толщина (мм)	2,92 Квадратная труба, кг / метр
40 X 40 Размер (мм)	3 Толщина (мм)	3,45 Квадратная труба, кг / метр
40 X 40 Размер (мм)	4 Толщина (мм)	4,46 Квадратная труба, кг / метр
40 X 40 Размер (мм)	5 Толщина ( мм)	5,40 Квадратная труба кг / метр
50 X 50 Размер (мм)	2 Толщина (мм)	3. 00 Квадратная труба кг / метр
50 X 50 Размер (мм)	2,5 Толщина (мм)	3,71 Квадратная труба кг / метр
50 X 50 Размер (мм)	3 Толщина (мм)	4,39 Квадратная труба, кг / метр
50 X 50 Размер (мм)	4 Толщина (мм)	5,72 Квадратная труба, кг / метр
50 X 50 Размер (мм)	5 Толщина ( мм)	6,97 Квадратная труба кг / метр
50 X 50 Размер (мм)	6 Толщина (мм)	8.20 Квадратная труба кг / метр
50 X 50 Размер (мм)	8 Толщина (мм)	10,50 Квадратная труба кг / метр
60 X 60 Размер (мм)	3 Толщина (мм)	5,34 Квадратная труба, кг / метр
60 X 60 Размер (мм)	3,2 Толщина (мм)	5,67 Квадратная труба, кг / метр
60 X 60 Размер (мм)	3,6 Толщина ( мм)	6,34 Квадратная труба кг / метр
60 X 60 Размер (мм)	4 Толщина (мм)	6. 97 Квадратная труба, кг / метр
60 X 60 Размер (мм)	5 Толщина (мм)	8,54 Квадратная труба, кг / метр
70 X 70 Размер (мм)	2,5 Толщина (мм)	5,28 Квадратная труба, кг / метр
70 X 70 Размер (мм)	3 Толщина (мм)	6,28 Квадратная труба, кг / метр
70 X 70 Размер (мм)	3,5 Толщина ( мм)	7,25 Квадратная труба кг / метр
70 X 70 Размер (мм)	3.6 Толщина (мм)	7,46 Квадратная труба, кг / метр
70 X 70 Размер (мм)	4 Толщина (мм)	8,23 Квадратная труба, кг / метр
70 X 70 Размер (мм)	5 Толщина (мм)	10,10 Квадратная труба, кг / метр
70 X 70 Размер (мм)	8 Толщина (мм)	15,29 Квадратная труба, кг / метр
70 X 70 Размер ( мм)	10 Толщина (мм)	19. 13 Квадратная труба, кг / метр
80 X 80 Размер (мм)	3 Толщина (мм)	7,22 Квадратная труба, кг / метр
80 X 80 Размер (мм)	3,5 Толщина (мм)	8,35 Квадратная труба, кг / метр
80 X 80 Размер (мм)	3,6 Толщина (мм)	8,59 Квадратная труба, кг / метр
80 X 80 Размер (мм)	4 Толщина ( мм)	9,48 Квадратная труба кг / метр
80 X 80 Размер (мм)	5 Толщина (мм)	11.70 Квадратная труба кг / метр
80 X 80 Размер (мм)	6 Толщина (мм)	13,80 Квадратная труба кг / метр
80 X 80 Размер (мм)	6,3 Толщина (мм)	14,40 Квадратная труба, кг / метр
80 X 80 Размер (мм)	8 Толщина (мм)	17,83 Квадратная труба, кг / метр
80 X 80 Размер (мм)	10 Толщина ( мм)	21,88 Квадратная труба кг / метр
90 X 90 Размер (мм)	3 Толщина (мм)	8. 16 Квадратная труба кг / метр
90 X 90 Размер (мм)	3,5 Толщина (мм)	9,45 Квадратная труба кг / метр
90 X 90 Размер (мм)	3,6 Толщина (мм)	9,72 Квадратная труба, кг / метр
90 X 90 Размер (мм)	4 Толщина (мм)	10,70 Квадратная труба, кг / метр
90 X 90 Размер (мм)	5 Толщина ( мм)	13,30 Квадратная труба кг / метр
90 X 90 Размер (мм)	6 Толщина (мм)	15.70 Квадратная труба кг / метр
90 X 90 Размер (мм)	6,3 Толщина (мм)	16,40 Квадратная труба кг / метр
90 X 90 Размер (мм)	8 Толщина (мм)	20,32 Квадратная труба, кг / метр
90 X 90 Размер (мм)	10 Толщина (мм)	25,53 Квадратная труба, кг / метр
100 X 100 Размер (мм)	3 Толщина ( мм)	9,10 Квадратная труба кг / метр
100 X 100 Размер (мм)	4 Толщина (мм)	12. 00 Квадратная труба кг / метр
100 X 100 Размер (мм)	5 Толщина (мм)	14,80 Квадратная труба кг / метр
100 X 100 Размер (мм)	6 Толщина (мм)	17,60 Квадратная труба, кг / метр
100 X 100 Размер (мм)	6,3 Толщина (мм)	18,40 Квадратная труба, кг / метр
Размер 100 X 100 (мм)	8 Толщина ( мм)	22,90 Квадратная труба кг / метр
100 X 100 Размер (мм)	10 Толщина (мм)	27.86 Квадратная труба, кг / метр
100 X 100 Размер (мм)	12 Толщина (мм)	33,44 Квадратная труба, кг / метр
120 X 120 Размер (мм)	4 Толщина (мм)	14,50 Квадратная труба, кг / метр
120 X 120 Размер (мм)	5 Толщина (мм)	18,00 Квадратная труба, кг / метр
120 X 120 Размер (мм)	6 Толщина ( мм)	21,30 Квадратная труба кг / метр
120 X 120 Размер (мм)	6. 3 Толщина (мм)	22,30 Квадратная труба, кг / метр
120 X 120 Размер (мм)	8 Толщина (мм)	27,90 Квадратная труба, кг / метр
120 X 120 Размер (мм)	10 Толщина (мм)	34,13 Квадратная труба, кг / метр
Размер 120 X 120 (мм)	12 Толщина (мм)	39,94 Квадратная труба, кг / метр
Размер 120 X 120 ( мм)	16 Толщина (мм)	54.64 Квадратная труба, кг / метр
140 X 140 Размер (мм)	6 Толщина (мм)	25,97 Квадратная труба, кг / метр
140 X 140 Размер (мм)	8 Толщина (мм)	32,89 Квадратная труба, кг / метр
140 X 140 Размер (мм)	10 Толщина (мм)	41,15 Квадратная труба, кг / метр
150 X 150 Размер (мм)	4 Толщина ( мм)	18,30 Квадратная труба кг / метр
150 X 150 Размер (мм)	5 Толщина (мм)	22. 70 Квадратная труба, кг / метр
150 X 150 Размер (мм)	6 Толщина (мм)	27,00 Квадратная труба, кг / метр
150 X 150 Размер (мм)	6,3 Толщина (мм)	28,30 Квадратная труба, кг / метр
150 X 150 Размер (мм)	8 Толщина (мм)	35,40 Квадратная труба, кг / метр
150 X 150 Размер (мм)	10 Толщина ( мм)	43,47 Квадратная труба кг / метр
150 X 150 Размер (мм)	12 Толщина (мм)	53.48 Квадратная труба, кг / метр
150 X 150 Размер (мм)	16 Толщина (мм)	65,05 Квадратная труба, кг / метр
160 X 160 Размер (мм)	6 Толщина (мм)	27,39 Квадратная труба, кг / метр
160 X 160 Размер (мм)	8 Толщина (мм)	36,90 Квадратная труба, кг / метр
160 X 160 Размер (мм)	10 Толщина ( мм)	46,88 Квадратная труба кг / метр
180 X 180 Размер (мм)	5 Толщина (мм)	27. 97 Квадратная труба, кг / метр
180 X 180 Размер (мм)	6 Толщина (мм)	33,26 Квадратная труба, кг / метр
180 X 180 Размер (мм)	8 Толщина (мм)	43,00 Квадратная труба, кг / метр
180 X 180 Размер (мм)	10 Толщина (мм)	53,00 Квадратная труба, кг / метр
180 X 180 Размер (мм)	12 Толщина ( мм)	61,01 Квадратная труба кг / метр
180 X 180 Размер (мм)	12.5 Толщина (мм)	65,20 Квадратная труба, кг / метр
180 X 180 Размер (мм)	16 Толщина (мм)	81,30 Квадратная труба, кг / метр
200 X 200 Размер (мм)	5 Толщина (мм)	31,18 Квадратная труба, кг / метр
200 X 200 Размер (мм)	6 Толщина (мм)	37,09 Квадратная труба, кг / метр
200 X 200 Размер ( мм)	8 Толщина (мм)	48. 00 Квадратная труба, кг / метр
200 X 200 Размер (мм)	10 Толщина (мм)	59,30 Квадратная труба, кг / метр
200 X 200 Размер (мм)	12 Толщина (мм)	68,84 Квадратная труба, кг / метр
200 X 200 Размер (мм)	12,5 Толщина (мм)	73,00 Квадратная труба, кг / метр
200 X 200 Размер (мм)	16 Толщина ( мм)	90,91 Квадратная труба кг / метр
250 X 250 Размер (мм)	6 Толщина (мм)	46.83 Квадратная труба, кг / метр
250 X 250 Размер (мм)	8 Толщина (мм)	60,50 Квадратная труба, кг / метр
250 X 250 Размер (мм)	10 Толщина (мм)	75,00 Квадратная труба, кг / метр
250 X 250 Размер (мм)	12 Толщина (мм)	88,45 Квадратная труба, кг / метр
250 X 250 Размер (мм)	12,5 Толщина ( мм)	92,70 Квадратная труба кг / метр
250 X 250 Размер (мм)	16 Толщина (мм)	111. 48 Квадратная труба, кг / метр
300 X 300 Размер (мм)	6 Толщина (мм)	55,30 Квадратная труба, кг / метр
300 X 300 Размер (мм)	8 Толщина (мм)	74,18 Квадратная труба, кг / метр
300 X 300 Размер (мм)	10 Толщина (мм)	90,70 Квадратная труба, кг / метр
300 X 300 Размер (мм)	12 Толщина ( мм)	108,68 Квадратная труба кг / метр
300 X 300 Размер (мм)	12.5 Толщина (мм)	112,00 Квадратная труба, кг / метр
300 X 300 Размер (мм)	16 Толщина (мм)	141,84 Квадратная труба, кг / метр
Размер 350 X 350 (мм)	10 Толщина (мм)	105,93 Квадратная труба, кг / метр
350 X 350 Размер (мм)	12 Толщина (мм)	126,74 Квадратная труба, кг / метр
350 X Размер 350 ( мм)	16 Толщина (мм)	166. 94 Квадратная труба, кг / метр
400 X 400 Размер (мм)	8 Толщина (мм)	97,56 Квадратная труба, кг / метр
400 X 400 Размер (мм)	10 Толщина (мм)	121,95 Квадратная труба, кг / метр
400 X 400 Размер (мм)	12 Толщина (мм)	151,97 Квадратная труба, кг / метр
400 X 400 Размер (мм)	16 Толщина ( мм)	191,94 Квадратная труба кг / метр

Таблица веса труб GI – Производители и поставщики труб GI

Последний теоретический весовой список труб GI

GI Pipes Формула расчета веса труб = [(внешняя – толщина стенки) * толщина стенки] * 0.0246615 * 1,06 = кг / метр (вес на метр)

Что такое трубы из оцинкованной стали?

Трубы из оцинкованного железа (GI) производятся с использованием полос из низкоуглеродистой стали в рулонах. Полоски пропускают через серию роликов оребрения, чтобы придать им круглую форму. Затем концы полос с прорезями свариваются путем непрерывного пропускания высокочастотного электрического тока через края. Сварные стальные трубы затем пропускают через калибровочные секции, где корректируются любые отклонения в размерах.Затем трубы нарезаются на желаемую длину автоматами для резки. Затем трубки случайным образом проверяются под давлением на предмет утечек. Гальванизация и лакировка труб выполняются в соответствии с конкретными требованиями.
GI Pipes обычно используются для распределения очищенной или сырой воды в сельской или городской местности. Эти трубы дешевле, легче и удобнее в обращении.

Труба стальная оцинкованная с горячим или оцинкованным слоем сварной стальной трубы. Оцинкованная стальная труба может повысить коррозионную стойкость и продлить срок службы.Оцинкованные трубы широко используются в дополнение к трубопроводам для воды, газа, нефти и других общих трубопроводов низкого давления, также используемых в нефтяной промышленности, особенно в трубопроводах для морских нефтяных скважин, трубопроводах, нагревателях масла для химического коксования, охладителях конденсата, угле труба для промывки масла водой, а также сваи эстакад, труба опорной рамы горного туннеля и т. д.

Цинковое покрытие предотвращает коррозию стального сердечника, служа защитным внешним слоем. Кроме того, цинк в небольших количествах не токсичен для человека, что делает его идеальным металлом для покрытия водопроводных труб.

Сталь

доступна по цене, прочна и легко обрабатывается мастерами, но она быстро ржавеет, если не защищена от воздействия влаги. Один из способов предотвратить ржавление стали – погрузить ее в ванну с горячим цинком или прикрепить цинк с помощью процесса гальваники; эти процессы известны как цинкование.

Таблица труб сортамента 40, размеры, вес и толщина стенки трубы

Таблица труб сортамента 40, размеры, вес и толщина стенки трубы

толщина стенки и вес

Номинальный размер [дюймы]	Наружный диаметр [дюймы]	Наружный диаметр [мм]	Толщина стенки [дюймы]	Толщина стенки [мм]	Вес [фунт / фут]	Вес [кг / м]
1/8 дюйма NPS6	0. 41 год	10,3	0,068	1,73	0,24	0,37
1/4 дюйма NPS8	0.54	13,7	0,088	2,24	0,42	0,63
3/8 дюйма NPS10	0.68	17,1	0,091	2. 31	0,57	0,84
1/2 дюйма NPS15	0.84	21,3	0,109	2,77	0,85	1,27
3/4 дюйма NPS20	1.05	26,7	0,113	2,87	1. 13	1,69
1 дюйм NPS25	1.32	33,4	0,133	3,38	1,68	2,5
1 1/4 дюйма NPS32	1.66	42,2	0,14	3,56	2,27	3,39
1 1/2 дюйма NPS40	1. 9	48,3	0,145	3,68	2,72	4,05
2 дюйма NPS50	2.375	60,3	0,154	3,91	3,65	5,44
2 1/2 дюйма NPS65	2.875	73,0	0,203	5,16	5,79	8,63
3 дюйма NPS80	3. 5	88,9	0,216	5,49	7,58	11.29
3 1/2 дюйма NPS90	4.0	101,6	0,226	5,74	9,11	13,57
4 дюйма NPS100	4.5	114,3	0,237	6. 02	10,79	16.07
5 дюймов NPS125	5.563	141,3	0,258	6.55	14,62	21,77
6 дюймов NPS150	6.625	168,3	0,28	7,11	18,97	28,26
8 дюймов NPS200	8. 625	219,1	0,322	8,18	28,55	42,55
10 дюймов NPS250	10.75	273,0	0,365	9,27	40,48	60,31
12 дюймов NPS300	12.75	323,8	0,406	10. 31	53,52	79,73
14 дюймов NPS350	14.0	355,6	0,437	11,13	54,57	94,55
16 дюймов NPS400	16.0	406,4	0,5	12,7	82,77	123,3
18 дюймов NPS450	18. 0	457,0	0,562	14,27	104,67	155,8
20 дюймов NPS500	20.0	508,0	0,594	15.09	123,11	183,42
24 дюйма NPS600	24.0	610,0	0,688	17,48	171,29	255,41
32 дюйма NPS800	32. 0	813,0	0,688	17,48	230,08	342,91

Доступные стандартные столы для труб

Глобальный тег сайта (gtag.js) – Google Analytics

Как измерить стальную трубу и рассчитать вес стальной трубы

Как измерить стальную трубу и рассчитать вес стальной трубы

Как измерить стальную трубу?

Когда люди начинают измерять стальные трубы, они могут запутаться. В конце концов, размеры труб варьируются от 1/16 до 4, но эти размеры, похоже, не соответствуют реальным размерам самой стальной трубы. Кроме того, размеры стальных трубок с наружной и внутренней резьбой немного отличаются.Чтобы точно измерить любой тип стальной трубы, необходимо измерить ее OD (внешний диаметр) и сравнить его с таблицей размеров стальных труб.

Измерительные стальные трубы с наружной резьбой
Поместите штангенциркуль микрометра на часть стальной трубы и затяните ее в соседней трубе.
Вращайте микрометрический винт, пока штангенциркуль не будет аккуратно захватывать трубку.
Посмотрите на гильзы микрометра и обратите внимание на отображение результата измерения.
Откройте сайт водоснабжения.Найдите измеренное значение в столбце 2 диаграммы. Расположите резьбу (или трубу) прямо справа от ячейки, которую вы только что определили.
Измерение стальных труб с внутренней резьбой
Поместите штангенциркуль микрометра вокруг основной части стальной трубы.
Поворачивайте микрометрический винт до тех пор, пока штангенциркуль не будет аккуратно захватывать стальную трубу.
Посмотрите на гильзы микрометра и обратите внимание на отображение результата измерения.
Размер охватывающей трубы определяется в соответствии с этапами определения размера охватываемой трубы.
Наконечник
Наружная трубка может иметь маркировку «MPT» (наружная резьба трубы), а внутренняя труба может быть маркирована «FPT» (внутренняя резьба трубы).
Предупреждение
Не определяйте размер стальной трубы на основе количества витков резьбы на дюйм. Может быть несколько размеров с одинаковой резьбой, поэтому этот метод неточен.

Как рассчитать вес стальной трубы?

Масса пустой трубы

Вес пустой трубы на единицу длины можно рассчитать как

w _p = ρ _м A _м

= Ρ _м π (d _o ² – d _i ² ) / 4

= (Π / 4) ρ _м (d _o ² – d _i ² ) (4)

где

w _p = вес пустой трубы на единицу длины (кг / м, фунт / дюйм)

ρ _м = плотность материала трубы (кг / м ³ , фунт / дюйм ³ )

A _м = площадь поперечного сечения стенки трубы (м ² , дюйм ² )

d _o = внешний диаметр (м, дюйм)

d _i = d _o – 2 t = внутренний диаметр (м, дюйм)

t = толщина стенки (м, дюйм)

Вес жидкости в трубе

Вес жидкости в трубах на единицу длины можно рассчитать как

w _l = ρ _l A _i

= Ρ _l π (d _i /2) ²

= (π / 4) ρ _l d _i ² (5)

где

w _l = вес жидкости в трубе на единицу длины трубы (кг, фунт)

A _i = внутреннее поперечное сечение трубы (м ² , дюйм ² )

ρ _л = плотность жидкости (кг / м ³ , фунт / дюйм ³ )

Вес трубы с жидкостью

Вес трубы с жидкостью можно рассчитать как

w = w _p + w _i

= ρ _м A _м + ρ _l A _i

= (Ρ _м π (d _o ² – d _i ² ) / 4) + (ρ _l π d _i ² /4)

= (π / 4) [ρ _м (d _o ² – d _i ² ) + ρ _l d _i ² ] (6)

• масса и вес – разница

Счетчик веса трубы

Этот калькулятор можно использовать для расчета веса трубы с жидкостью или без нее. Калькулятор является универсальным и может использоваться как для единиц СИ, так и для британских единиц, если единицы используются согласованно.

d _o – наружный диаметр (м, дюйм)

d _i – внутренний диаметр (м, дюйм)

ρ _м – плотность материала трубопровода (кг / м ³ , фунт / дюйм ³ )

ρ _л – плотность жидкости (кг / м ^3, фунт / дюйм ³ ) (ноль для пустой трубы)

• 1 м = 10 ³ мм
• 1 м ² = 10 ⁶ мм ²
• 1 дюйм = 1/12 фута
• 1 дюйм ² = 1/144 фута ²
• 1 фунт / дюйм ³ = 1728 фунт / фут ²

Пример – Вес 4 ″ стальной трубы Schedule 40

Внешний диаметр 4-дюймовой стальной трубы Schedule 40 составляет 4.500 дюймов. Толщина стенки 0,237 дюйма , а внутренний диаметр 4,026 дюйма . Плотность стали составляет 490 фунтов / фут ³ (0,28 фунта / дюйм ³ ) . Вес на дюйм длины пустой трубы можно рассчитать как

м = ( π /4) (0,28 фунт / дюйм ³ ) ( (4,500 дюйма) ² .026 дюймов) ² )

= 0,89 фунта / дюйм

= 10,7 фунт / фут

Пример – Вес 4 ″ стальной трубы Schedule 40 с водой – единицы СИ

Внешний диаметр 4-дюймовой стальной трубы Schedule 40 составляет 114,3 мм. Внутренний диаметр 102,3 мм . Плотность стали 7 850 кг / м ³ . Плотность воды 1000 кг / м ³ .Вес на метр длины трубы, заполненной водой, можно рассчитать как

м = (π / 4) [(7 850 кг / м ³ ) ((0,1143 м) ² – (0,1023 м) ² ) + ( 1000 кг / м ³ ) ( 0,1023 м ) ² ]

= 26,3 кг / м

Вес стальной трубы зависит от плотности материала, из которого она изготовлена, а также от физического объема стальной трубы. Плотность веса измеряет степень плотности материала стальной трубы, выраженную в фунтах на кубический фут.

Объем стальной трубы равен ее площади поверхности, умноженной на ее толщину. В частности, площадь поверхности стальной трубы такая же, как у цилиндра, и равна количеству квадратных дюймов, которые могут покрыть изогнутые стороны стальной трубы.

Измерение толщины стенки

Измерение размеров плоской овальной трубы и эллиптической трубы

Расчет веса круглой трубы и труб специального сечения

Соберите необходимую информацию.Вам необходимо знать внешний диаметр стальной трубы. Это расстояние прямой линии, которая проходит через центр стальной трубы и соединяет две точки на поверхности стальной трубы. Вам также необходимо знать толщину стенок стальной трубы. Оба эти измерения следует измерять в дюймах. Последнее, что вам нужно знать, – это длина стальной трубы. Последнее измерение следует проводить в футах.

Вычтите толщину стенки стальной трубы из внешнего диаметра стальной трубы. Например, если у вас есть труба диаметром шесть дюймов и толщиной стенки два дюйма, вы должны вычесть два из шести, чтобы получить четыре.

Источник: Китайский производитель стальных труб – Yaang Pipe Industry (www.steeljrv.com).

(Yaang Pipe Industry – ведущий производитель и поставщик изделий из никелевых сплавов и нержавеющей стали, включая фланцы из супердуплексной нержавеющей стали, фланцы из нержавеющей стали, фитинги из нержавеющей стали, трубы из нержавеющей стали. Продукция Yaang широко используется в судостроении, атомной энергетике, судостроении. машиностроение, нефтяная, химическая, горнодобывающая промышленность, очистка сточных вод, резервуары для природного газа и высокого давления и другие отрасли.)

Если вы хотите получить дополнительную информацию о статье или поделиться с нами своим мнением, свяжитесь с нами по адресу [email protected]
Обратите внимание, что вас могут заинтересовать другие опубликованные нами технические статьи:

• Как получить высококачественные трубы из легированной стали
• Знания о бесшовных стальных трубах
• Как получить высококачественные трубы из нержавеющей стали
• Что такое сварная стальная труба
• Разница между стальной оцинкованной трубой и бесшовной стальной трубой
• Разница между стальные трубы и стальные трубы
• Как получить высококачественные стальные трубы
• Как получить высококачественные трубы из углеродистой стали
• Как отличить низкокачественные стальные трубы
• Чем отличается стальная труба от стальной трубы
• Процесс производства холоднокатаной стальной трубы

• Процессы холодной обработки стальных труб
• Технология резки труб из нержавеющей стали
• Процесс производства сварных труб из нержавеющей стали
• Как получить высококачественную хромомолибденовую трубу astm a335
• Что такое сварная стальная труба

• Как получить высококачественные трубы из сплава ASTM A333

• Как сделать стальную бесшовную трубу

• Трубы из сплава ASTM A213

Ссылки:

• https: // www. engineeringtoolbox.com/pipe-weight-calculation-d_745.html
• https://www.yaang.com

Sch 40 Размеры трубы, вес и толщина стенки Стандартные спецификации

На основе NPS и спецификации трубы внешний диаметр трубы (OD) и толщина стенки могут быть получены из справочных таблиц, таких как приведенные ниже, которые основаны на ASME. стандарты B36.10M и B36.19M. Например, NPS 14 Sch 40 имеет внешний диаметр 14 дюймов ( 360 мм ) и толщину стенки 0.437 дюймов ( 11,1 мм ).

NPS OD Schedule # Толщина стенки ID. 1.000 ”1.315” SCH 40 0,133 ”1.049” (прибл.) 1.000 ”1.315” SCH 80 0,179 ”0,957” (прибл.) Все трубы указаны с использованием номеров NPS и таблицы . Примерный внутренний диаметр определяется номером из спецификации .

ЧТО ОЗНАЧАЕТ РАСПИСАНИЕ ТРУБОПРОВОДА?

Что такое спецификации трубопроводов?

Номер спецификации на трубных изделиях относится к толщине стенки трубы: чем больше номер, тем толще становится толщина стенки. Кроме того, хотя номер спецификации может быть одинаковым для труб разного диаметра, фактическая толщина стенки будет отличаться. Вот несколько примеров:

Размер трубы 1.000 ”Таблица 40 – Фактическая толщина стенки 0,133 дюйма

Размер трубы 2.000” Таблица 40 – Фактическая толщина стенки составляет 0,145 дюйма

Размер трубы 1.000 ”Таблица 80 – Фактическая толщина стенки толщина составляет 0,179 дюйма

Размер трубы 2 000 дюймов Таблица 80 – Фактическая толщина стенки составляет 0,218 дюйма

Здесь мы можем видеть, что номер спецификации увеличивает размер стенки, а толщина стенки изменяется в зависимости от номинального размера трубы ( NPS).

Лучший способ увидеть взаимосвязь между размером трубы, спецификациями и толщиной стенки – просто обратиться к таблице преобразования (ниже):

На трубе используются несколько номеров спецификаций, например спецификации: 5, 5S, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS и XXS. Чаще всего используются схемы 40 и 80.

Что означает номинальный размер трубы или NPS?

Размер NPS соответствует приблизительному внутреннему диаметру (не внешнему) трубы ; Если номер спецификации для установленного размера изменяется, это влияет на внутренний диаметр (ID), но не на внешний диаметр (OD).В 1927 году Американская ассоциация стандартов заменила ранее использовавшийся размер железных труб (IPS) на номинальный размер трубы (NPS). Этот североамериканский стандарт применяется к трубам для высоких или низких давлений и температур. Пример:

NPS OD Номер графика Толщина стенки ID

1.000 ”1.315” SCH 40 0.133 ”1.049” (прибл.)

1.000 ”1.315 ”SCH 80 0,179” 0,957 ”(прибл.)

Все трубы указаны с использованием NPS и номеров спецификаций. Примерный внутренний диаметр определяется номером спецификации.

Основано на ASTM A53 – Стандартные спецификации для труб, стальных, черных и горячеоцинкованных, оцинкованных, сварных и бесшовных.

000 0,070000004 0,23000500000000 0,1800 1,0 1,36000 1,9900000500050004000500040004000500050004000400040004 24,304000000000000000000000000000 58,420004000400040004000400040004000400040004 127,6400040004 201,050000004

Размер трубы (дюйм)	Диаметр (дюйм)		Номинальная толщина (дюймы)	Поперечные площади (дюйм2)			Длина трубы (футов на кв.фут поверхности)		Объем (фут3 / фут)	Вес		Количество витков на дюйм винта
	Наружная	Внутренняя		Наружная	Внутренняя поверхность	Наружная Сталь	(фут)	Внутренняя поверхность (фут)		(фунт / фут)	(кг / м)
1/8	0.405	0,27	0,07	0,13	0,06	0,07	9,43	14,20	0,0004	0,24	0,36	27			0,10	0,13	7,07	10,49	0,0007	0,42	0,63	18
3/8	0. 675	0,49	0,09	0,36	0,19	0,17	5,66	7,75	0,0013	0,57	0,84	18			0,55	0,30	0,25	4,55	6,14	0,0021	0,85	1,26	14
¾	1.050	0,82	0,11	0,87	0,53	0,33	3,64	4,64	0,0037	1,13	1,68	14
14
0,86	0,49	2,90	3,64	0,0060	1,68	2,50	11 ½
1 ¼	1.660	1,38	0,14	2,16	1,50	0,67	2,30	2,77	0,0104	2,27	3,38	10 9½5000 0,19	9 ½	2,84	2,04	0,80	2,01	2,37	0,0141	2,72	4,04	11 ½
2	2. 375	2,07	0,15	4,43	3,36	1,08	1,61	1,85	0,0233	3,65	5,43	11 9½5000 2,8000	9 ½0005000	9 ½0005000	6,49	4,79	1,70	1,33	1,55	0,0333	5,79	8,62	8
3	3.500	3,07	0,22	9,62	7,39	2,23	1,09	1,25	0,0513	7,58	11,27		12,56	9,89	2,68	0,95	1,08	0,0687	9,11	13,56	8
4	4.500	4,03	0,24	15,90	12,73	3,17	0,85	0,95	0,0884	10,79	16,06	10,79	16,06
		20,00	4,30	0,69	0,76	0,1389	14,61	21,74	8
6	6. 625	6,07	0,28	34,47	28,89	5,58	0,58	0,63	0.2006	18,97	28,23
50,02	8,40	0,44	0,48	0,3552	28,55	42,49	8
10	10.750	10,02	0,37	90,76	78,85	11,90	0,36	0,38	0,5476	40,48	60,24		111,90	15,74	0,30	0,32	0,7763	53,60	79,77	8
14	14.000	13,13	0,44	153,94	135,30	18,64	0,27	0,28	0,9354	63,00	93,75	00050005	176,70	24,35	0,24	0,25	1,2230	78,00	116,08	8
18	18. 000	16,88	0,56	254,85 ​​	224,00	30,85	0,21	0,23	1,5550	105,00	156.26									314,15	278,00	36,15	0,19	0,20	1,9260	123,00	183,05	8
24	24.000	22,63	0,69	452,40	402,10	50,30	0,16	0,17	2,7930	171,00	254,48	07			07	07				07	07				07	07

Труба ASTM A53 – также называемая трубой ASME SA53 – предназначена для механических применений и применений под давлением. Может использоваться в паропроводах, водяных, газовых и воздушных линиях.Подходит для сварки и формовки, например, наматывания, гибки и отбортовки.

• 1 дюйм2 = 645,2 мм2 = 6,452 см2 = 6,452×10-4 м2
• 1 фут = 0,3048 м

Нержавеющая сталь / алюминий / углеродистая сталь, класс 10, 40, 80 Размеры трубы

футов

Труба Размер *	Н. (дюймы)	Schedule (10, 40, 80) Толщина стенки (дюймы) **
		Sch.10		Сорт.40		Сорт 80
		Стенка (дюйм)	I.D. (дюйм)	Стена (дюйм)	I.D. (дюйм)	Стена (дюйм)	I.D. (дюймы)
1/8 дюйма	0,41 od	0,049 дюйма	0,312 id	0,07 дюйма	0,269 id
фунтов Вес344 Алюминий99 фунтов / фут.) 9001.083 дюйма 04 0,145 0,145 id0 . 939 id фут718 Алюминий футов99 9002 9000 фунты / фут. ) фунтов / фут480 фунтов / фут Алюминий88 фунтов / фут фунтов ) Сталь 0,183 фунта / фут 0. 247 фунтов / фут Нержавеющая сталь Алюминий 1/4 “ 0,54 od 0,065 дюйма 0,410 id 0,410 0,065 0,119 дюйма 0,302 id Масса (фунт / фут) Сталь 0,333 фунта / фут 0,429 фунта / фут 0,535 фунта / фут 0.147 фунтов / фут 3/8 дюйма 0,675 от 0,065 дюйма 0,545 id 0,091 дюйма 0,493 id 0,126 дюйма 0,423 id Сталь 0,420 фунта / фут 0,570 фунта / фут 0,740 фунта / фут Нержавеющая сталь Алюминий 0,196 фунта / фут / 2 “ 0. 840 od ​​ 0,083 дюйма 0,674 id 0,109 дюйма 0,622 id 0,147 дюйма 0,546 id Вес (фунт / фут) Сталь 0,670 фунта фунт / фут 1,090 фунт / фут Нержавеющая сталь Алюминий 0,294 фунта / фут 0,384 фунта / фут 3/4 дюйма 1,050 0 0,884 id 0,113 дюйма 0,824 id 0,154 дюйма 0,742 id Масса (фунт / фут) Сталь 0,86 фунта / фут 1,19 фунта / фут 1,48 фунта / фут Нержавеющая сталь Алюминий 0,391 0,520 1 “ 1,315 од 0,109 дюйма 1,0974 id133 дюйма 1,049 id 0,179 дюйма 0,957 id Вес (фунт / фут) Сталь 1,41 фунт / фут 1,68 фунт / фут 2,17 900 фунтов10 Нержавеющая сталь Алюминий 0,481 фунт / фут 0,581 фунт / фут 0,781 фунт / фут 1-1 / 4 “ 1,66 od 0,109 id 1,442000 0,14 в 1. 380 id 0,191 дюйм 1,278 id Вес (фунт / фут) Сталь 1,81 фунт / фут 2,27 фунта / фут 3,00 фунта / фут Алюминий 0,618 фунта / фут 0,785 фунта / фут 1,040 фунта / фут 1-1 / 2 дюйма 1,90 od 0,109 дюйма 1,682 id 0.200 дюймов 1.500 id Вес (фунт / фут) Сталь 2,09 фунта / фут 2,72 фунта / фут 3,63 фунта / фут Нержавеющая 0,714 фунта / фут 0,939 фунта / фут 1,260 фунта / фут 2 дюйма 2,375 от 0,109 дюйма 2,157 id 0,154 дюйма 2,067 Вес (фунт / фут) Сталь 2,64 фунта / фут 3,66 фунта / фут 5,03 фунта / фут Нержавеющая сталь 18 Алюминий 1,260 фунта / фут 1,740 фунта / фут 2-1 / 2 дюйма 2,875 од 0,120 дюйма 2,635 id 0,203 дюйма 2,469 id 0,26 .323 id Вес (фунт / фут) Сталь 3,53 фунта / фут 5,80 фунта / фут 7,67 фунта / фут Нержавеющая сталь 2.000 фунтов / фут 3 дюйма 3,50 из 0,120 дюйма 3,26 id 0,216 дюйма 3,068 id 0,30 дюйма Сталь 4,34 фунта / фут 7,58 фунта / фут 10,26 фунта / фут Нержавеющая сталь Алюминий 1,483 фунта / фут 2,620 фунта / фут 50005 2,620 фунта / фут 2,620 фунта / фут 2,620 фунта / фут 9000 3-1 / 2 “ 4,00 od 0,120 дюйма 3,76 id 0,226 дюйма 3,550 id 0,318 дюйма 3,360 id фунтов Вес фунтов (фунт) Сталь 4.98 фунтов / фут 9,12 фунта / фут 12,52 фунта / фут Нержавеющая сталь Алюминий 3,150 фунтов / фут 4,33 фунта / фут 0,120 дюйма 4,26 id 0,237 дюйма 4,026 id 0,337 дюйма 3,826 id Вес (фунт / фут) Сталь 100005 15,00 фунтов / фут Нержавеющая сталь Алюминий 1,922 фунта / фут 3,730 фунта / фут 5,180 фунта / фут 5 “ 0,134 дюйма 5,295 id 0,258 дюйма 5,047 id 0,375 дюйма 4,813 id Вес (фунт / фут) Сталь 7,78 фунт / фут фунт / фут 140003 20. 80 фунтов / фут Нержавеющая сталь Алюминий 2,660 фунтов / фут 5,050 фунтов / фут 7,190 фунтов / фут 6 дюймов 6,625 от 0,134 дюйма 0,280 дюйма 6,065 id 0,432 дюйма 5,761 id Вес (фунт / фут) Сталь 9,30 фунта / фут 18,99 фунта / фут 05 Нержавеющая сталь Алюминий 3.181 фунт / фут 6,560 фунт / фут 9,880 фунт / фут 8 дюймов 8,625 od 0,148 дюйма 8,329 id 0,322 дюйма 7,981 id Вес (фунт / фут) Сталь 13,41 фунт / фут 28,58 фунта / фут 43,43 фунта / фут Нержавеющая сталь 18 15,010 фунтов / фут диаграмма веса трубы в кг на метр / диаграмма в формате PDF бесплатно Скачать Поделиться – это забота! диаграмма веса трубы в кг / метр PDF диаграмма бесплатно Скачать या पीडीएफ चैट के जरिए पाइप का वजन बिल्कुल आसान तरीका से निकाल सकते हैं पाइप वजन निकालने का तरीका नीचे बताया गया है किस तरीका से या पीडीएफ को यूज करना है और यह पीडीएफ चैट का डाउनलोड लिंक नीचे दिया गया है और वह बिल्कुल फ्री है Таблица в формате PDF Ссылка для скачивания A4 график веса трубы 5 график ТО 40 график диаграмма веса трубы 60 таблица TO xxs таблица Таблица в формате PDF Ссылка для скачивания 👇 पाइप शेड्यूल थिकनेस यह सब जितना भी दिया गया है चार्ट में यह सब मिली मीटर में गया है Толщина трубы по спецификации Все это дано столько, сколько в таблице дано в миллиметрах. और पाइप का वजन किलोग्राम में दिया गया है प्रति 1 मीटर के हिसाब से А вес трубы указан в килограммах на 1 метр. размер трубы 4 ″ труба sch 40std Толщина трубы 6,02 мм длина трубы 1000 мм вес 16,07 кг 20000 + 8000 + 2000 = 30000 мм длина трубы 30000 мм 30 000 16.07 × 30 = 482,1 кг труба вес Размеры, вес и график труб из нержавеющей стали Найти всю таблицу веса труб из нержавеющей стали в кг согласно ANSI / ASME B36.19 и B36.19m Размеры труб из нержавеющей стали – ASTM A312, тип 304, график 40S (марка Jindal) Вес стальной трубы (фунт / фут)55 675-40S 24 24 3,654-23000 5,45-325 24 ,4 40S-12000 120004 Труба из нержавеющей стали Тип Размеры (в дюймах) OD (в мм) Труба из нержавеющей стали Толщина стенки ( мм) Вес трубы из нержавеющей стали (кг / м) 304-125-405-40S 1/8 0.405 10,287 0,068 1,7272 0,245 0,36460018 304-250-540-40S 1/4 0,54 13,716 0,088 2,2352 0,425 5 0,425 -3 3/8 0,675 17,145 0,091 2,3114 0,568 0,845277152 304-500-840-40S 1/2 0,84 21,336 000 2,7851 1,266427564 304-750-1050-40S 3/4 1,05 26,67 0,113 2,8702 1,131 1,683113484 -4010005 -404-1000 –100050005–13000 304–1000 1,315 33,401 0,133 3,3782 1,68 2,50011552 304-1250-1660-40S 1 1/4 1,66 42,164 0,140 3,556 304 2,274 0,140 3,556 2,274 0849 -1900-40S 1 1/2 1.9 48,26 0,145 3,683 2,719 4,046317916 304-2000-2375-40S 2 2,375 60,325 0,154 3,9116 0,154 3,9116 2 1/2 2,875 73,025 0,203 5,1562 5,795 8,623 304-3000-3500-40S 3 3 1/2 88,90 0,216 .4864 7,579 11,2787 304-3500-4000-40S 3 1/2 4 101,6 0,226 5,7404 9,113 13,5616384000 932-45 932-45 4 4.500 114.3 0.237 6.0198 10.794 16.063242216 304-5000-5563-40S 5 5.563 141.3002 0.258 6.5532 0.258 6.5532761422172 304-6000-6625-40S 6 6,625 168,275 0,280 7,112 18,981 28,246840884 304-8000-86254000 -8000-86254000 80005000500050005000 9000 6000 8,1788 28,564 42,507 6 304-10000-10750-40S 10 10,75 273,05 0,365 9,271 40,498 60,2675-12000 12.75 323,85 0,375 9,5250 49,580 73,78317112 Размеры и размеры бесшовных труб из нержавеющей стали – ASTM A312, тип 316 18920005000000 245 400040009 24 62.7124000 000000 Тип трубы из нержавеющей стали Размеры (в дюймах) Размеры (в мм) OD (в дюймах) OD (в мм) Толщина стенки трубы SS (в дюймах) Толщина стенки трубы SS (в мм) Вес (в фунтах / фут) Вес (в кг / м) 316-540-088SP 0.54 13,716 0,088 2,2352 0,364 9,2456 0,425 0,6324697 316-540-119SP 0,54 65 13,75 0,54 65 13,75 0004 13,75 0,5353 0,7 316-840-109SP 0,84 21,336 0,109 2,7686 0,622 15.7988 0,8513 1,2668740132 316-840-147SP 0,84 21.336 0,147 3,7338 0,546 13,810684000 13,810684000 13.810684000 13.810684000 1,05 26,67 0,113 2,8702 0,824 20,9296 1,131 1,683113484 316-1050-154SP 1.05 26,67 0,154 3,9116 0,742 18,8468 1,474 2,1 736 316-1315-133SP 331540005 0005 0005 0005 1,68 2,50011552 316-1315-179SP 1,315 33,401 0,179 4,5466 0,957 24.3078 2,173 3,233780372 316-1660-140SP 1,66 42,164 0,140 3,556 1,380 35.05221 0004 1,380 35.05221 1,9 48,26 0,145 3,683 1,610 40,894 2,734 4,068640376 316-1900-200SP 1.9 48.26 0.200 5.08 1.500 38.1 3.654 5.437751256 316-2375-154SP 2.375 00 2.375 3.654 5.437751256 316-2375-218SP 2.375 60.325 0.218 5.5372 1.939 49.2506 5,024 7,476535936 316-2875-203SP 2,875 73,025 0.203 5.1562 2.469 62.7125000 2.469 2.469 62.7125000 2.469 62.71240009 2,875 73,025 0,276 7,0104 2,323 59,0042 7,664 11,405288896 316-3500-216SP 3000490 0,216 5,4864 3,068 77,9272 7,002 10,420124328 316-3500-300SP 3 1/2 88,90 88,90 10,257 15,264098148 316-8625-322SP 8,625 219,075 0,322 8,1788 7,981 202,7174 28000564 42.507 6 Спецификация трубопроводов Ansi – Sch 5 по Sch 60 Толщина стенок указана в синем Вес на фут указан в черный 000000000000000000000000400040004000400000000000005000000000 0,065000000000500050005375000000000 3.653000 0,03000000 0,12000000000400000040000004000000 9,28930100040000000004000000000000300040004000300000000000000040000003000 0,3120000000000000000000000005000 0,37500050005000500050005 0.375 Размер трубы Внешний диаметр Дюймы 5s TRUE 5 10s TRUE 10 20 30 40s и STD TRUE 40 60 1/8 .405 0,35 0,049 0,049 0,068 0,068 0,1383 1/4 0,54 0,049 0,065 0,065 0.088 0,088 0,257 0,3297 0,3297 0,4248 0,4248 0,4248 0,4248 0,065 0,065 0,091 0,091 0,3276 0.4235 0,4235 0,5676 0,5676 1/2 0,84 0,065 0,065 0,083 0,083 0,5383 0,5383 0,671 0,671 0,851 0,851 3/4 0,065 0,065 0,083 0,083 0,113 0,113 0,6838 0004 0,6838 0,60004 0,6838 0,60004 0,6838 0,60004 1,131 1 1,315 0,065 0,065 0,109 0,19 0.133 0,133 0,8678 0,8678 1,404 1,404 1,679 1.679 1.679 0,109 0,109 0,14 0,14 1,107 1,107 1.806 1,806 2,273 2,273 1 1/2 1,9 0,065 0,065 0,109 000 0,15 1,274 1,274 2,638 2,638 2,718 2,718 2 0,065 0,065 0,109 0,109 0,154 0,154 1.604 000 1.604 000 1.604 000 2 1/2 2.875 0,083 0,083 0,12 0,12 0.203 0.203 2.475 2.475 3.531 3.531 5.793 5.793 000 0,12 0,216 0,216 3,029 3,029 4.332 4,332 7,576 7,576 3 1/2 4 0,083 0,083 0,12 0,12 0,12 0,12 3,472 3,472 4,97 4,97 9,109 9,109 4 0,083 0,083 0,12 0,12 0,237 0,237 0,281 3,915 10,79 12,66 4 1/2 5 0.247 12,53 0,258 0,258 6,349 6,349 7,77 7,77 14.62 14,62 6 6,625 0,109 0,109 0,134 0,134 0,28 0,28 0,28 9,289 18,97 18,97 7 7,625 23,57 8 0,25 0,277 0,322 0,322 0,406 9,914 9,914 13,4 13.4 22,36 24,7 28,55 28,55 35,64 9 9,625 33,9 10 10,75 0,134 0.134 0,165 0,165 0,25 0,307 0,365 0,365 0,5 15,19 15,19 ,4 54,74 11 11,75 0,375 0,375 55 12 12,75 0,156 0,165 0,18 0,18 0,25 0,33 0,375 0005 0,375 0005 0,375 0005 24,2 24,2 33,38 43,77 49,56 53,53 73,16 14 14 0.156 0,188 0,25 0,312 0,375 0,375 0,437 0,593 23,06 63,67 84,91 16 16 0,165 0,188 0,25 0,312 0,375 0.375 0,5 0,656 27,9 31,75 42,05 52,36 62,58 62,58 62,58 0,188 0,25 0,312 0,437 0,375 0,562 0,75 31,43 35.76 47,39 59,03 82,06 70,59 104,8 138,2 20 20 0,188 20 0,188 0,218 0,218 0,218 0,812 39,78 46,05 52,73 78,6 104,1 78,6 122,9 166.4 24 24 0,218 0,25 0,25 0,375 0,562 0,375 0,687 0,9683 0,687 0,9683 0,687 0,9683 94,62 140,8 94,62 171,2 238,1 26 26 0.312 0,5 0,375 85,6 136,2 0,312 0,5 0,625 0,375 92.26 146,8 182,7 110,6 30 30 0,25 0,312 0,312 0,312 79,43 98,93 98,93 157,5 196,1 118,6 32 32 0004 0004312 0,5 0,625 0,375 0,688 105,6 168.2 0004 168.2 20 0,312 0,5 0,625 0,375 0,688 112. 178,9 222,8 134,7 244,8 36 36 0,312 0,312 118,9 236,1 142,7 282,3 40 40 000 0005000375 158.7 166.7 190,7 Таблица спецификации труб Ansi – более Sch 60 67500050005000500050003000000000000000000000462000000000000000000000000000 0,6360003530004 38,550000000000000000000005 1200040003000300040000003000000400050005000400050005000500050005000440009,4 13600042000000000000000000000000000000000000000000000000000000000000000000000 Размер трубы Внешний диаметр Дюймы 80s и XH TRUE 80 100 120 140 160 XXH 1/8 0.405 0,095 0,095 0,3145 0,3145 0,119 0,5351 000 0,126 0,126 0,7388 0004 0004 0,147 0,187 0,294 1,088 1,088 1.304 1,714 3/4 1,05 0,154 0,154 0,218 0,308 1,937 2,441 1 1,315 0,179 0,179 0,25 0.358 2,172 2,172 2,844 3,659 4 ноября 1,66 000 0,29 0,382 2,997 2,997 3,765 5,214 1 1/2 1.9 0,2 0,2 0,281 0,4 ​​ 3,631 3,631 0005 0,218 0,218 0,344 0,436 5,022 5,022 7 .0005 9,029 2 1/2 2,875 0,276 0,276 0,375 0,552 1 10,01 13,7 3 3,5 0,3 0,3 0,437 0.6 10,25 10,25 14,32 18,58 3 1/2 4 0,31840005000 0,31840005000 12,51 12,51 22,85 4 4.5 0,337 0,337 0,437 0,531 0,674 14,98 14,98 1 1 2 5 0,355 0,71 17.61 5 5,563 0,375 0,375 0,5 0,625 0,75 6 6,625 0,432 0,432 0,562 0,718 0,864 28.57 28,57 36,39 45,3 53,16 7 7.625 0,5 000 62,08 8 8,625 0,5 0,5 0.593 0,718 0,812 0,906 0,875 43,39 43,39 50,87 60,63 67,76 60,63 67.76 67.76 67.76 48,72 10 0,5 0,593 0,718 0,843 1 1,125 54,74 64,33 0003 76.93 76.93 76.93 11,75 0,5 60.07 75 0,5 0,687 0,843 1 1,125 1,312 65,42 88,51 107,2 107,2 14 0,5 0,75 0,937 1,093 1,25 1,406 72,09 106.1 130,7 150,7 170,2 189,1 16 16 0,5 0,843 1.031 1.218104 136,5 164,8 192,3 223,5 245,1 18 18 0,5 0,937 1.156 1,375 1,562 1,781 93,45 170,8 208 244,1 274.2 1,281 1,5 1,75 1,968 104,1 208,9 256,1 296,4 341.1 379 24 24 0,5 1,218 1,531 1,812 2,062 2,343 483,1 541,9 26 26 0,5 28 28 000 000 000 000 30 30 0,5 157.5 32 32 0,5 34 34 0005000 36 0.5 189,6 0005000 9005 210,9 42 42 0.5 221,6 0005000500050005 253,6 Это целый мир стали и металлов. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
