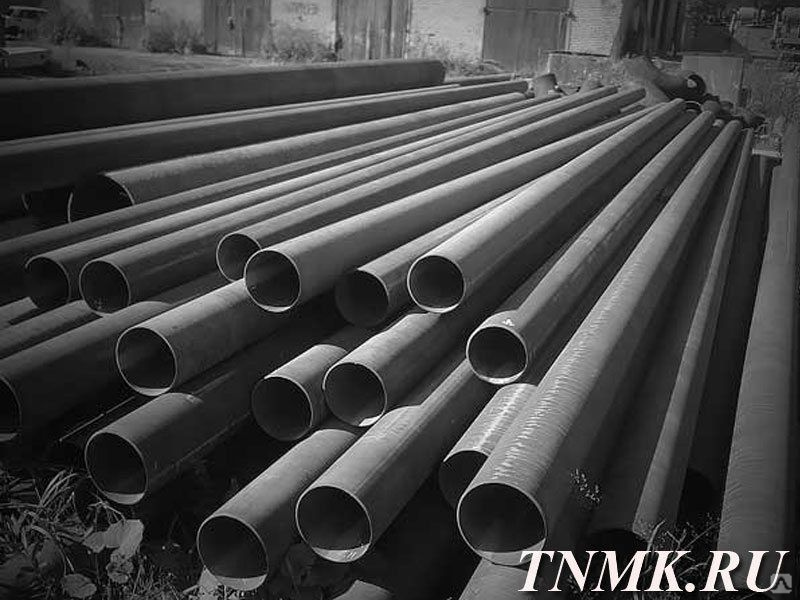

Труба ВГП это — стальная электросварная труба для бытовых и магистральных газо- и водопроводов: Водо — В, Газо — Г, Проводная — П. Не деформируется под влиянием высоких температур, прочная, износостойкая. Для предотвращения коррозии, ВГП производится по ГОСТу 3262 из оцинкованной стали.

Для прокладки теплотрассы или водопроводной линии чаще используются стальные водогазопроводные трубы. Ведь далеко не везде, можно применять пластиковые — в газовой промышленности они запрещены.

Мы расскажем, что собой представляет труба и как расшифровывается аббревиатура ВГП, как какие есть виды, как она маркируется. Вы узнаете о технологии изготовления, и о том, какую выбрать трубу для конкретной области применения, отталкиваясь основных характеристик.

ВГП труба

Что  означает маркировка труба — ВГП ? Это вид профильного металлопроката, с особыми характеристиками. К ним относится усиленный шов, который позволяет им работать и перекачивать жидкость в условиях повышенного давления.

Маркировка и расшифровка

Для маркировки используется аббревиатура ВГП. Как расшифровать ВГП — это означает водогазопроводная труба. Понятно, что её предназначение — газовые и водопроводные магистрали. Ещё одно встречающееся обозначение ДУ, расшифровывается — условный проход.

Рассмотрим на примере как расшифровывать маркировку ВГП ДУ50 — металлопрокат с диаметром 2 дюйма, если ВГП ДУ25 — 1 дюйм.

Кроме того, можно встретить следующие обозначения:

  • «П» — расшифровывается, как изделие повышенной точности;
  • «Р» — наличие резьбы;
  • «Д» — длинная резьба;
  • «Н» — некатаная резьба;
  • «М» — муфта;
  • «Ц» — оцинкованное покрытие.

На трубопроводе с диаметром более чем 159 мм, и толщиной стен 3,5 мм, маркировка ставится на каждом изделии. Если диаметр или толщина стен меньше, или металлопрокат имеет светлую поверхность, то маркировка указана на ярлыке, расположенном на пакете.

Для клеймения газоводопроводной продукции используется не смываемая краска. На изделиях клеймо размещается на расстоянии 20 — 500 мм от края, и подчёркивается краской яркого цвета.

В маркировке указан диаметр и длина изделия ВГП, марка стали, товарный знак или название производителя.

Наличие в маркировке надписи — «Страна — изготовитель» означит, что изделие было изготовлено на экспорт, и имеет повышенное качество.

ГОСТ

Ассортимент, качество и иные характеристики водогазопроводных трубопроводов указаны в госстандарте 3262-75. В этом документе прописаны их функциональные особенности и возможности применения.

Краткая информация из Госта:

  • оцинкованные виды тяжелее «чёрных» на 3%;
  • расхождения по массе возможны максимум на 8%;
  • допустимая кривизна 2 мм на 1 м.

Особое значение в описании труб ВГП отводится условному проходу (ДУ) и толщине стен. Эти показатели, плюс диаметр, должны отвечать нормам ГОСТа. Стандартные проходы по ГОСТу 3262-75 — 6, 8, 10, 15, 20 мм.

Кроме того, согласно стандартам к ВГП металлопрокату предъявляется ряд требований:

  1. Отсутствие вздутий и сколов;
  2. Не должно быть расслоений и трещин с торцов;
  3. Резка изделия строго под прямым углом, допустимое несоответствие — 2 градуса;
  4. Резочные заусенцы максимум 0,5 мм.

По ГОСТу возможны небольшие дефекты: рябизна или вмятины, но они не должны отражаться на эксплуатационных характеристиках продукции.

Трубопроводы ВГП имеют гигиенические сертификаты, они выдаются после прохождения санитарно-эпидемиологической экспертизы.

Классификация водогазопроводных труб

Сырьём для газоводопроводных труб служит углеродистая сталь. Трубопровод имеет форму цилиндра, стандартный размер 4 — 12 метров. Сортируется по материалу изготовления, методике производства и обработки.

Металлопрокат бывает двух видов:

  • Чёрный — сделанный из чёрной стали, с поверхностью без защитного слоя. Показатель точности обычный.
  • Оцинкованный стальной — имеет цинковое покрытие 30 мкм, за счёт него, увеличивается срок службы. Данные модели более точно следуют требования ГОСТа в плане длины, толщины стенок, наружного диаметра, они имеют высокую антикоррозийную способность.

Оцинкованные изделия весят больше не оцинкованных. Помимо этого, они различаются размером, он определяется условным проходом. Наружный диаметр не изменён, отличие только в толщине стен, и соответственно в размере ДУ. Толщина стен в приделах 2 — 5,5 мм, диаметр снаружи 10 — 165 мм.

Трубопровод ВГП бывает электросварным и бесшовным:

  1. Бесшовный — для его производства применяются стальные изделия не имеющие швов. По способу изготовления бывают горячекатаными или холоднокатаными. Холоднокатаные модели более устойчивые.
  2. Электросварной — производится из листов проката путём сварки или формовки. Есть прямошовные — шов проходит вдоль трубы, спиралешовные — шов по спирали.

Кроме этого, водогазопроводный металлопрокат встречается:

  • без резьбы;
  • с резьбой с обоих краёв, которая нанесена накаткой или нарезкой.

Толщина стен трубного проката из «чёрного» металла различна, именно она влияет на его разделение на:

  • лёгкие;
  • обыкновенные;
  • усиленные.

Лёгкие виды применяются при давлении не более 25 кгс/см2, усиленные — 32 кгс/см2.

Водогазопроводный трубопровод — универсальное изделие, его преимущества:

  • высокое качество стали;
  • повышенная устойчивость к коррозии — это достигается за счёт того, что изделия стали оцинковывать, этот слой защищает их от образования ржавчины;
  • наличие усиленных швов у «чёрных» моделей;
  • высокий показатель прочности, при незначительном весе;
  • стойкость к повышенному давлению — что увеличивает срок службы;
  • многообразие в выборе — лёгкие, обыкновенные, усиленные;
  • разнообразие резьбы — возможно нанесение на заказ;
  • строгое соответствие ГОСТу — осуществляется обязательный гидровихревой контроль;
  • высокое качество, при не высокой цене;
  • большой выбор — бесшовные, горячекатаные, с электросварным швом, холоднокатаные;
  • разнообразие фитингов — муфты, тройники;
  • низкий коэффициент расширения — не деформируется под воздействием температур;
  • имеет хорошую теплопроводность;
  • допускается применение в напорных конструкциях;
  • герметичен — может использоваться для доставки газа, кислот.

Высокий уровень теплопроводности приводит к охлаждению транспортируемого сырья. Чтобы это избежать, рекомендовано при использовании водогазопроводного металлопроката производить дополнительную теплоизоляцию.

К недостаткам можно отнести только наличие сварных швов, точнее, их некачественную сварку.

Технология изготовления

Трубы оцинкованного и неоцинкованного типа изготавливаются из углеродистой стали, по строгим требованиям ГОСТа 1050. Производятся на автоматизированных линиях, поэтому продукция высокого качества.

Существует две методики изготовления:

  • бесшовные — путём проката или прессования;
  • со швом — с помощью электросварки делается шов.

Бесшовные виды — на них отсутствует шов. Изготавливаются двумя способами — холодным или горячим. Горячедеформированные модели получаются из сплошной заготовки путём горячей деформации.

Холоднодеформированные производятся по следующим методикам:

  • методом холодной катки;
  • путём вытягивания.

Все холоднокатаные модели подвергаются гидравлическому испытанию, химической и термообработке. Они имеют повышенную прочность, надёжность, долговечность, по сравнению с видами произведёнными по горячей методике.

Технология производства сварных видов следующая:

  • подготовка стальных заготовок (штрипсов) — длинных металлических полос, изготовленных согласно ГОСТу, методом горячей катки;
  • загибка стальных полос в трубы на специализированном оборудовании;
  • электросварка полученного стыка.

У сварных водогазопроводных моделей, шов должен быть усиленный, так как — это самое хрупкое место. Поэтому, он обязательно исследуется на рентгенографии.

Где применяется

Сфера применения водогазопроводных трубопроводов — холодные и горячие водомагистрали, газопроводы низкого давления, отопительные системы. В водопроводных магистралях трубы ВГП соединяются сваркой или резьбовыми соединениями.

Ещё, водогазопроводный металлопрокат применяется в сельскохозяйственной сфере, и в отрасли, связанной с добычей нефти.

Кроме того, трубопровод из стали используют при изготовлении металлоконструкций — заборов, небольших архитектурных форм.

Как выбрать, на что обратить внимание

Рекомендовано приобретать водогазопроводный трубопровод известных  на рынке компаний. При покупке нужно отталкиваться от назначения, классификации, технических характеристик и эксплуатационных условий. Эти моменты оговорены в ГОСТах, справочнике металлопроката и описаны в нашей статье выше.

Особое внимание надо обращать на сырьё и способ изготовления. Оцинкованные виды меньше подвержены коррозийному воздействию, соответственно служат они дольше.

В помощь тем, кто хочет приобрести трубы ВГП, предусмотрено нормирование размера:

  1. Считается мерной длиной — от 4 до 12 метров;
  2. Есть немерная — но она должна быть в рамках мерной.

Вся продукция проходит контроль качества, но по требованию клиента в специальной лаборатории осуществляется повторный анализ. Каждая труба ещё раз визуально осматривается на кривизну, а одно изделие из партии проверяется на качество.

Если вы не уверены в своих силах в этой области, то лучше в вопросе выбора довериться специалистам.

Цены на рынке

При покупке нужно знать, что стоимость указана не за единицу длины, а за единицу массы, обычно прописывается цена за одну тонну. При этом, надо понимать, что изделия с оцинкованным покрытием весят на 3% больше, чем «чёрные».

Цены на модели из стали формируются  с учётом технических свойств, на неё влияет внутренний диаметр и толщина стен. Стоимость лёгких видов с тонкими стенами ниже, чем у средних, или имеющих толстые стенки.

В зависимости от размера партии, общая цена может корректироваться. Чем больше партия, тем цена будет ниже.

Особенности монтажа

Специалисты при установке металлопроката ВГП используют следующие методики:

  • Трубопровод соединяется муфтами на специальных станках. Этот способ используется только на обыкновенных трубах.
  • Соединение осуществляется электросваркой.

Подводя итог, скажем, что хотя сегодня широкое распространение получили  изделия из полимера, но водогазопроводные трубы не заменимы, и продолжают повсеместно использоваться особенно в сфере ЖКХ.

Водогазопроводные трубы производства Severstal Distribution


Смотрите это видео на YouTube

Труба ВГП ДУ15х2.8 – Атвет.рф

Описание

ТРУБА ВГП – ТАБЛИЦА РАЗМЕРОВ И ВЕСА



Труба ВГП – это электросварная водогазопроводная труба, которая применяется для устройства газопроводов, водопроводов и систем отопления. Технические условия на данный вид проката регламентирует ДУ ГОСТ 3262-75. Этот нормативный стандарт предусматривает применение при создании продукции метода формовки и сварки.

Действие стандарта распространяется на оцинкованные и неоцинкованные изделия с накатанной или нарезанной цилиндрической резьбой или без резьбы. Стандартным сырьем для производства металлопроката является углеродистая сталь.

Сфера использования черной трубы:

  • Устройство отопительных систем и других инженерных коммуникаций;
  • Монтаж газопроводов и водопроводов любой сложности и протяженности;
  • Сооружение различных механизмов и металлоконструкций;
  • Работы по обвязке.

Материал выпускается разной длины: от 4 до 12 м, может иметь немерную и мерную (кратную мерную) длину. Наша компания предлагает купить в СПб качественный прокат, который по всем параметрам отвечает высоким требованиям профильного ГОСТа. Наша продукция пользуется повышенным спросом у машиностроительных предприятий, коммунальных служб и частных застройщиков.

Труба ВГП по группе точности может быть:

  • Обычной точности – изделия производятся без нормирования химического состава и механических свойств;
  • Повышенной точности – продукция выпускается в строгом соответствии с требованиями стандарта, который предусматривает нормирование химического состава и механических свойств проката.

Какой трубопрокат вы можете заказать у нас?

Мы предлагаем продукцию, которая отличается по эксплуатационным параметрам (толщина стенок, длина, класс и т.д.). Осуществляем поставки труб с собственного склада в широком сортаменте, который регулярно обновляется. К заказу доступны изделия с резьбой и без резьбы.

Наше предприятие предлагает продукцию, качество которой подтверждают сертификаты соответствия. Гарантируем оперативную доставку заказов, независимо от объема партии. Звоните, наши менеджеры ответят на интересующие вопросы и помогут оформить заявку.



АТВЕТ  т. 8 (812) 336-17-72                       Труба ВГП ГОСТ 3262-75 таблица размеров и веса.                        Атвет т. 8 (812) 336-17-72
Условный проход трубы               ДуНаружный диаметр         d ммДиаметр в дюймах        dТолщина стенки S ммВес кг\м
легкихобыкновенныхусиленныхлегкихобыкновенныхусиленных
Ду 610,2 1/41,822,50,370,40,47
Ду 813,5 1/322,22,80,570,610,74
Ду 1017 2/522,22,80,740,80,98
Ду 1521,3 1/22,52,83,21,161,281,43
Ду 2026,8 3/42,52,53,21,51,661,86
Ду 2533,51   2,83,242,122,392,91
Ду 3242,31 1/42,83,242,733,093,78
Ду 40481 1/233,543,333,844,34
Ду 50602   33,544,224,886,16
Ду 6575,52 1/23,244,55,717,057,88
Ду 8088,53   3,544,57,348,349,32
Ду 90101,33 1/23,544,58,449,610,74
Ду 1001144   44,5510,8512,1513,44
Ду 1251405   44,55,513,4215,0418,24
Ду 1501656   44,55,515,8817,8121,63
