При выборе насоса для дачи или загородного дома хочется, чтобы он был простым, надежным, экономичным, удобным и главное – дешевым. Именно таким является насос вибрационный погружной, на который обращают внимание многие дачники в первую очередь. С помощью такого насоса можно поливать огород, откачивать воду из подвала или открытого водоема, брать воду из колодца. В данной статье мы подробно остановимся на том, как устроен вибрационный насос и как он работает. Эти знания дадут нам возможность разобраться, где насос такого типа покажет себя в лучшем виде, а где его использовать не стоит. Низкая цена вибрационных насосов неизменно привлекает покупателей, но также немаловажно будет обратить внимание на характеристики и параметры агрегата. И хоть они неприхотливы в обслуживании, все же имеют слабые места.

  1. Устройство погружного вибрационного насоса
  2. Принцип работы вибрационного насоса
  3. Как можно использовать погружной вибрационный насос
  4. Можно ли использовать вибрационный насос в скважине
  5. Характеристики и параметры вибрационных насосов
  6. Слабые места погружных вибрационных насосов
  7. Какой вибрационный насос лучше
  8. Насос вибрационный погружной – видео-инструкция по ремонту

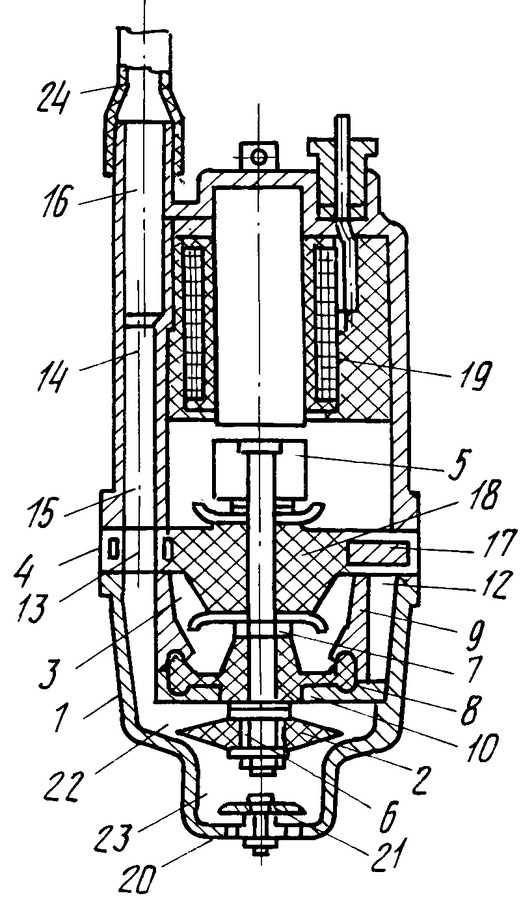

Устройство погружного вибрационного насоса



Внутреннее устройство вибрационного насоса довольно простое, всего несколько основных элементов, определяющих специфику работы агрегата.

  1. Силовой элемент насоса. Представляет собой электромагнит, который состоит из П-образного сердечника. Сердечник магнита набран из пластин электротехнической стали и намотан обмоткой, с покрытием изолирующим лаком. Сердечник залит эпоксидной смолой с кварцевым песком и находится в силовой части насоса.
    Магнит фиксируется смолой, которая к тому же изолирует обмотки, препятствуя их соприкосновению с водой, песок же необходим для улучшения отвода тепла.
  2. Вибратор состоит из второй части магнита П-образной формы, на котором закреплен шток. С обратной стороны штока закреплен амортизатор – резиновая шайба.  От качества амортизатора зависит производительность и экономичность всего агрегата. За амортизатором находится пластиковая дистанционная муфта, опирающаяся на него, данная муфта изолирует камеру насоса, в которую набирается вода, от электрической части. Внутри муфты находится диафрагма, которая направляет и фиксирует шток.
  3. Нагнетающая камера для воды, которая в дальнейшем выдавливается из этой камеры в трубопровод по каналам 11.
  4. Всасывающая камера. Сюда поступает вода из источника.
  5. Амортизатор, который иногда бывает защищен металлическим кольцом.
  6. Шайбы. Если добавлять и уменьшать количество шайб, можно регулировать ход поршня, а соответственно и производительность.
  7. Шток. Бывают модели вибрационных насосов, в которых шток чуть длиннее и выступает во всасывающую камеру. В этой камере внутри отлиты ушки в виде направляющего кольца, по которому ходит шток. Такая конструкция несколько увеличивает производительность насоса, так как движение штока ограничено и его смещения в поперечном направлении сведены к минимуму.
  8. Обратные клапаны. В данном случае представляют собой резиновые вставки-грибки. Через обратный клапан вода поступает внутрь всасывающей камеры, но не выходит обратно, так как при сдавливании поршнем клапан закрывается. Очень важно, чтобы обратный клапан был эластичен и в хорошем состоянии, так как в противном случае или при загрязнении мусором он не будет плотно закрываться при сдавливании поршнем, и часть воды будет уходить обратно в источник.
  9. Гайка, закрепляющая и фиксирующая поршень.
  10. Резиновый поршень является самой главной рабочей деталью, чаще всего выходящей из строя. Грязная вода его быстро разрушает.
  11. Каналы для отвода воды в трубопровод. При повышении давления в нагнетающей камере вода выдавливается по каналам в трубопровод.

Из всех деталей износу подлежит резиновый поршень и обратные клапаны, если вода грязная. Остальные элементы и детали достаточно долговечны, хотя излишние вибрации могут значительно ускорить выход их из строя.



Принцип работы вибрационного насоса



Вибрационный насос работает за счет изменения давления в нагнетающей камере насоса. Подсос воды во всасывающую камеру обеспечивается возвратно-поступательными движениями резиновой диафрагмы/поршня.

Если рассматривать более детально, то выглядит это примерно так. Когда агрегат включается в электрическую сеть, на обмотку катушки подается ток и вокруг образуется магнитное поле. В результате катушка П-образного сердечника (1) намагничивается и притягивает к себе вибратор (2) – катушку, находящуюся в нагнетающей камере.

В результате этого резиновый поршень/диафрагма (10) через шток (7) изгибается внутрь и подтягивается ближе к нагнетающей камере, поэтому во всасывающей камере (4) создается разрежение, давление уменьшается. Пространство всасывающей камеры заполняется водой, которая подсасывается через обратные клапаны (8) из источника.

Сама суть переменного тока такова, что на некоторое мгновение намагничивание исчезает, шток (7) отбрасывается обратно с помощью амортизатора (5). Поршень начинает давить на воду, находящуюся внутри всасывающей камеры, там повышается давление. Так как обратные клапаны (8) закрыты давлением воды, ей не остается ничего другого, как устремляться в нагнетающую камеру (3).

Когда намагничивание снова появляется и шток оттягивается назад вместе с поршнем, в нагнетающей камере повышается давление и вода вытесняется по каналам (11) к трубопроводу. В это же самое время во всасывающей камере происходит разрежение и нагнетание воды из источника.

Такие такты – намагничивание/размагничивание – происходят с частотой 100 раз в секунду. Возвратно-поступательные движения штока, по сути, являются вибрациями, за что данный вид насосов получил название «вибрационный».



Как можно использовать погружной вибрационный насос



Конструкция вибрационных насосов достаточно проста, поэтому они не требуют к себе особенного отношения и являются неприхотливыми агрегатами. В них ничего не нужно смазывать, так как нет вращающихся деталей и подшипников. Механизм практически не нагревается при работе, поэтому детали изнашиваются меньше. Вибрационные насосы беспрепятственно перекачивают щелочную воду, не боятся минеральных солей в воде и могут работать при любых температурах окружающей среды. Все говорит о надежности агрегата, но все же давайте задумаемся вот над чем.

Вибрации, заставляющие воду нагнетаться из источника, а затем продвигаться к трубопроводу, могут действовать разрушающе. Собственно, любые вибрации действуют разрушающе. Под действием вибраций смещается то, что не должно двигаться, а должно быть статично. Знание именно этого свойства и определяет, где можно устанавливать вибрационные насосы, а в каких случаях  их использовать нельзя.

Использование вибрационного насоса:

  • Откачать воду из колодца, который только что выкопали или, когда необходимо осмотреть водоносные ключи или почистить его.
  • Подавать воду из колодца для жизни.
  • Подавать воду из открытого водного источника – реки, озера, бассейна, искусственного водоема.
  • Подача воды из емкости – бака, цистерны и др.
  • Откачать воду из затопленного помещения, траншеи, подвала, котлована и др.

Возможно, вы обратили внимание, что в данном списке нет привычного всем варианта, когда вибрационный насос используется для подачи воды из скважины. Насос погружной вибрационный отзывы оставляет самые разные. Одни говорят, что у них вибрационный насос «Малыш» стоит в скважине уже лет 10 и прекрасно работает, а у других и скважина пришла в негодность, и фундамент дома обвалился.



Можно ли использовать вибрационный насос в скважине

Понимание процессов, происходящих внутри скважины, помогает правильно подобрать погружной насос для нее. Также становится понятным, почему вибрационные насосы использовать нельзя.

Представьте себе колодец, в котором стоит погружной насос вибрационного типа. Вода будет выкачиваться из колодца, пока она там есть. Когда воды станет мало, со дна начнет подниматься песок и будет засасываться насосом вместе с водой. Как результат, на выходе – грязная вода с песком. Но достаточно отключить насос и дать воде отстояться, как песок оседает, и снова становится нормально. А что же со скважиной?

Труба, по которой поднимается вода из скважины, опущена до самого водоносного слоя и на конце имеет сетчатый фильтр с мелкой ячейкой. Этот фильтр задерживает мелкие фракции, которые засасываются вместе с водой, и предотвращает их попадание в трубопровод. В процессе эксплуатации вокруг сетчатого фильтра образуется конус из песка различной фракции.

В спокойном состоянии данный конус фактически является дополнительным фильтром, не пропускающим взвешенные частицы внутрь трубы.

Что же произойдет, если опустить в скважину вибрационный насос? Как только насос включится, конус начнет двигаться. Происходит своеобразная сепарация породы: крупные частицы поднимаются вверх конуса, а мелкие пылеватые частички песка опускаются вниз – к самому фильтру. Вы можете пронаблюдать подобную картину, если просто воздействуете вибрацией на сыпучие породы – они попросту начнут «плыть».

Если частички мелкого песка будут такого же размера, что и мелкие ячейки фильтра, то фильтр забьется, и поток воды уменьшится – говорят, дебет скважины уменьшился.

Если частички мелкого песка оказываются меньше ячеек фильтра, то пылеватые частички проникают внутрь трубы и заполняют ее. Это может привести к двум результатам:

  1. Песок будет подниматься вместе с засасываемой водой и на выходе будет вода с песком. В таком случае говорят «скважина пескует».
  2. Песок полностью забьет трубу и насос. В таком случае говорят «скважина заилилась».

Термин «заилилась» в данном случае не уместен, конечно, но его используют, так как слово простое и запоминающееся. Более правильно происходящий процесс называть «кольматацией фильтра пылеватым песком».

Но сути это не меняет, в результате кольматации у хозяина неизбежно будут серьезные проблемы. Лучший вариант – у него получится поднять вибрационный насос наверх и почистить его, а затем позвать специалистов, чтобы они прочистили скважину. Худший вариант – насос застрянет окончательно, и скважину эксплуатировать не получится, она превратится в бесполезную дыру в земле.

Не всегда все может заканчиваться так печально. Многое зависит от структуры грунта в скважине. Чем мельче частицы, тем легче они срываются с места и несутся к фильтру, увлекаемые потоком.

Все положительные отзывы об эксплуатации вибрационного насоса в скважине связаны именно с тем, что порода грунта представляет сбой крупный песок, кварц или даже каменные фракции. Тогда частички пород не проникают внутрь фильтра, а скапливаются вокруг него.

Если же порода представляет собой супесь или мелкозернистый песок, то скважина будет «песковать», пока не забьется насос.

На насос вибрационный погружной цена самая низкая среди всех насосов. В сравнении с центробежным насосом разница может составлять 300 – 500 %. Если вибрационный насос «Ручеек» или «Малыш» можно приобрести за 30 – 40 у.е., то центробежный обойдется не дешевле 80 – 150 у.е. Именно низкая стоимость соблазняет многих рискнуть и установить вибрационник в скважину. Но оправдан ли этот риск? Ведь помимо того, что может забиться фильтр на трубе, породы скважины начинают разрушаться и двигаться под действием вибраций, и закончится это может обвалом всей скважины, а иногда и фундамента дома, если скважина находится рядом.

Но вибрации насоса можно использовать и с пользой для скважины. Новые только что пробуренные скважины разрабатывают и увеличивают их дебет с помощью вибрационных насосов. Разрушение пород от вибраций играет в таком случае в нашу пользу. Но производить подобные работы должен только специалист.

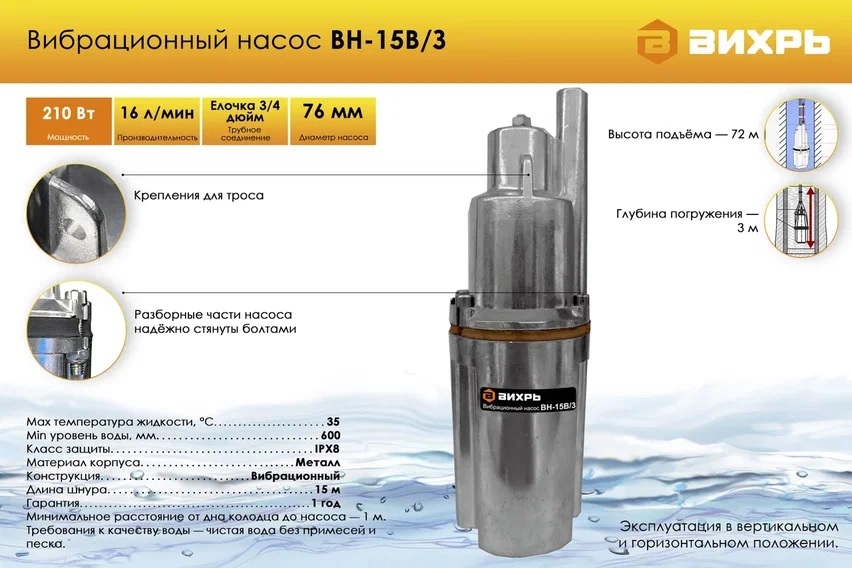

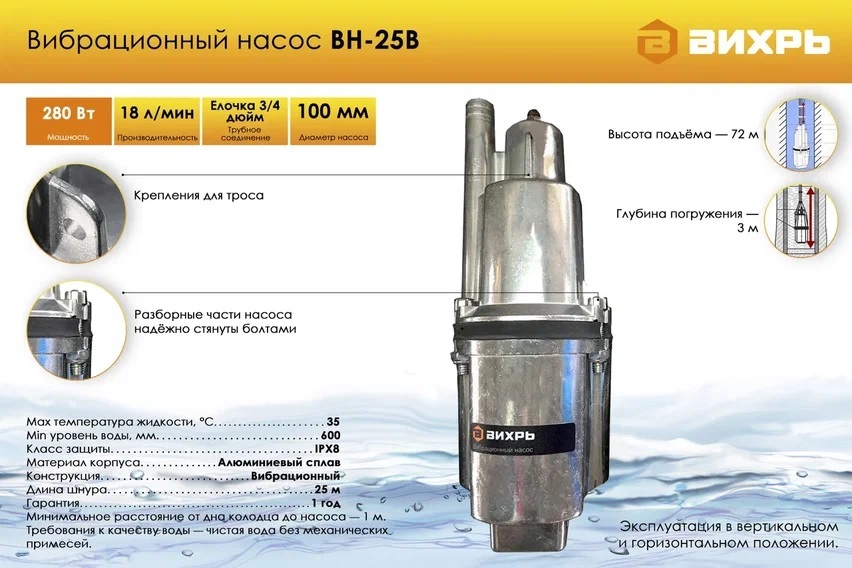

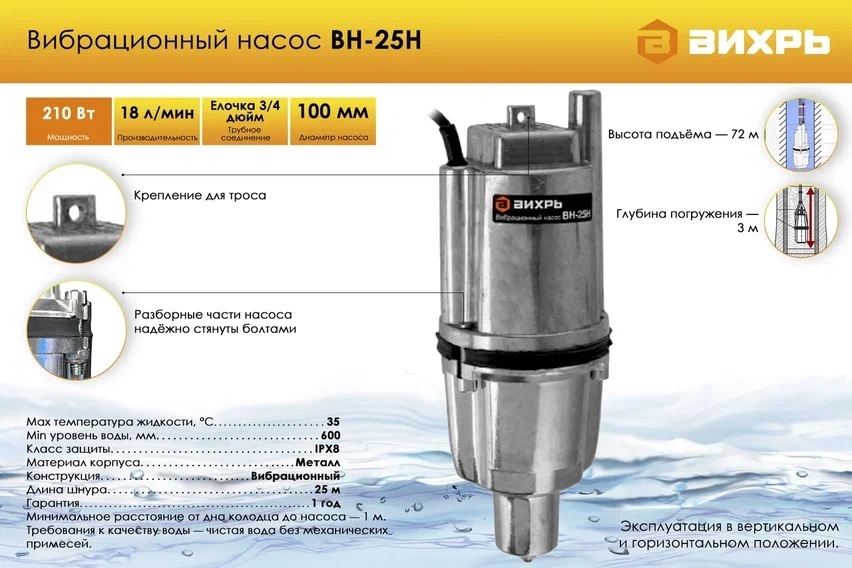

Характеристики и параметры вибрационных насосов



Выбирая насос, необходимо обратить внимание на его характеристики.

Производительность – главный параметр любого насоса. Подбирать ее необходимо с таким расчетом, чтобы она ни в коем случае не превышала дебет источника. Обычно производительность вибрационных насосов делится на три категории: низкая – 360 л/час, средняя – 750 л/час, высокая – 1500 л/час, но бывают модели и 2000 – 3000 л/час.

Высота подъема воды – очень важный показатель. Так как источник воды находится на удалении от потребителя, то необходимо просчитать, какой напор должен обеспечивать насос, чтобы давление воды в потребителе было нормальным. Для расчета необходимо сложить глубину установки насоса, расстояние от земли до зеркала, добавить длину трубопровода и накинуть еще 20 % потерь. Минимальный напор, который обеспечивают вибрационные насосы – 40 м, чаще всего используют те модели, которые подают воду на 60 м, более мощные модели встречаются реже – до 80 м.

Глубина погружения у всех вибрационных насосов одинакова – 7 м.

Внешний диаметр может быть от 76 мм до 106 мм. Если планируется использовать агрегат в скважине, его диаметр должен быть чуть меньше диаметра обсадной трубы.

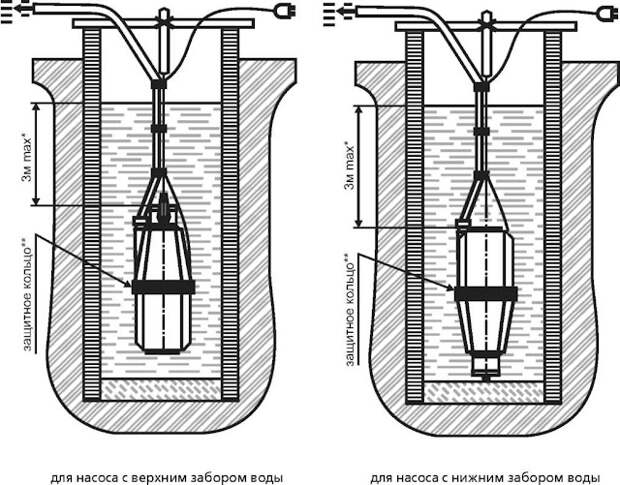

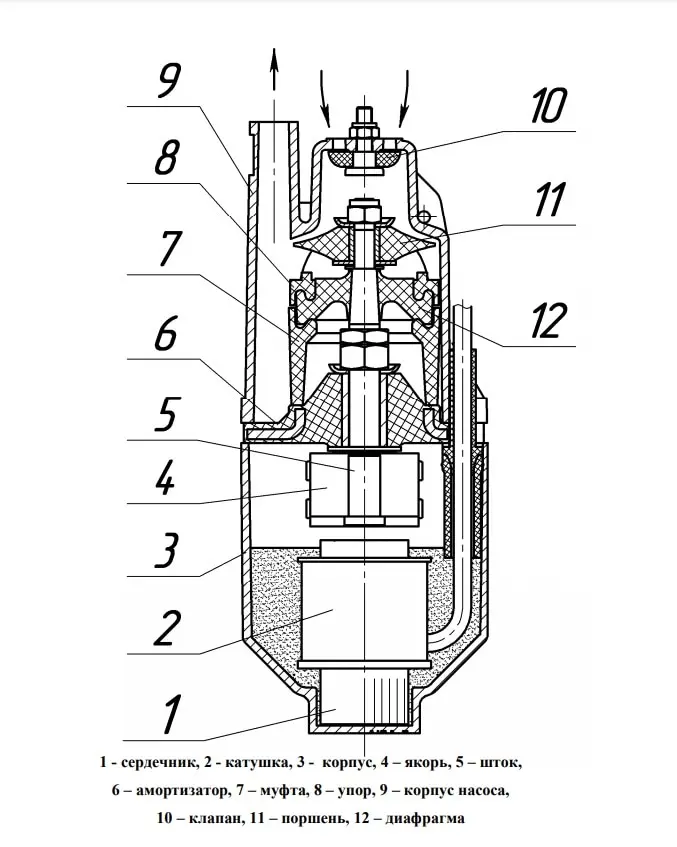

Расположение водозабора в насосе – сверху или снизу – очень важно. Если водозабор находится сверху насоса, то он не будет засасывать песок со дна источника. Располагать такой насос необходимо на 30 см выше дна.

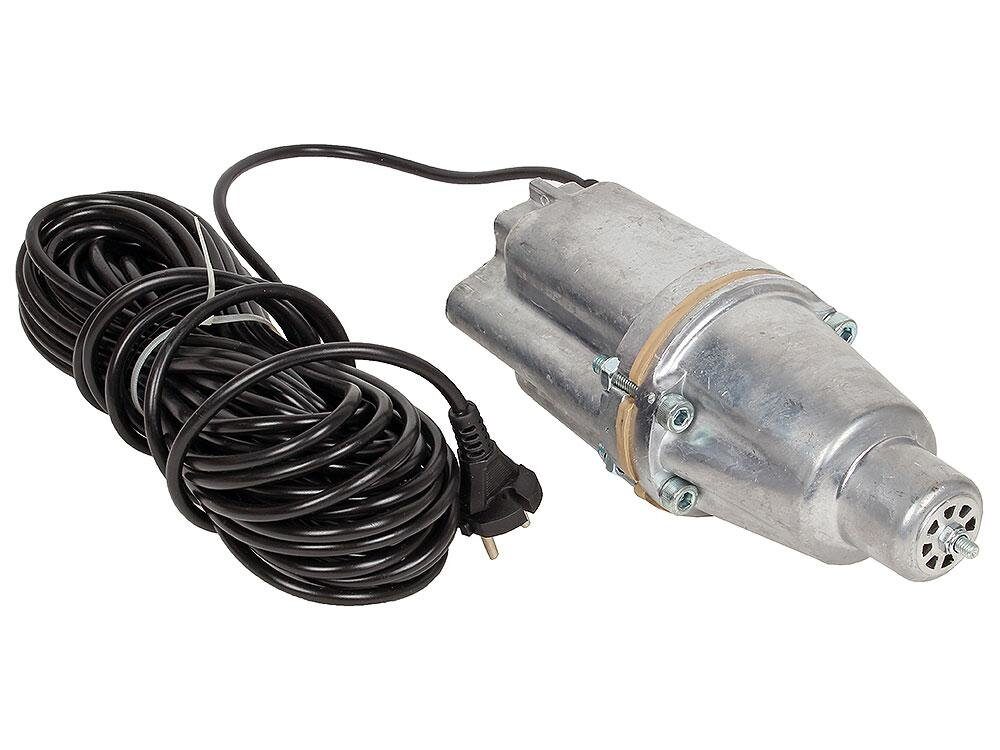

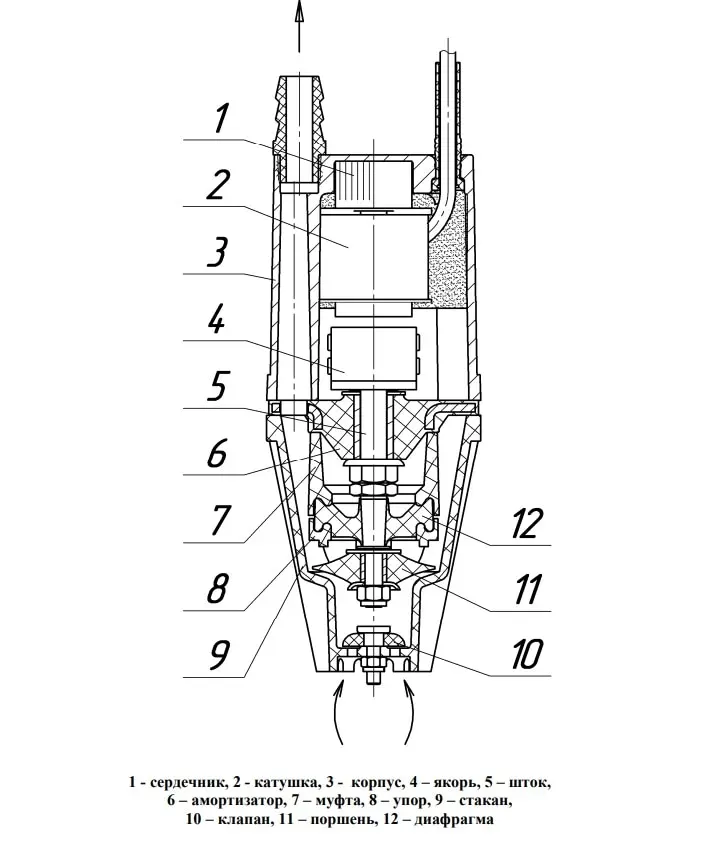

Если водозабор находится снизу, то засасывания песка и других мелких частиц не избежать. Такие модели можно использовать для прокачки скважины, для откачки грязной воды из колодца, подвала или траншеи. Располагать агрегат необходимо на 100 см выше дна.

Важно! Вибрационные насосы с нижним водозабором могут перегреваться, если насос останется без воды. Поэтому многие не рекомендуют их использовать. На самом деле важно покупать насос с термозащитой, не зависимо от того, где находится водозабор.

Термозащита – защита от перегрева в случае аварийной ситуации, например, если заклинит поршень или произойдет скачок напряжения. Также опасен «сухой ход» насоса. Во всех случая катушки сердечника перегреваются, и может произойти повреждение как при коротком замыкании. В моделях вибрационных насосов с верхним забором воды термозащита устроена примитивно, ею служит то, что корпус агрегата находится под водой, которая всегда его охлаждает, но только в том случае, если насос погружен полностью в воду.  В вибрационных насосах «Малыш» московского завода с нижним забором воды несколько более совершенный механизм термозащиты, как только обмотка сердечника перегревается, насос отключается и включается снова только после того, как остынет.



Слабые места погружных вибрационных насосов



Несмотря на простую конструкцию и принцип работы, а также неприхотливость в обслуживании, все же у вибрационного насоса есть слабые места, о которых стоит знать.

  • Не любят холостой/сухой ход. Если модель насоса не оснащена термозащитой, то даже 5 – 30 секунд работы вхолостую достаточно, что обмотка перегрелась и  повредилась. И это при погружении насоса в воду, если же насос не опустить в воду и включить, то повреждения могут быть в несколько раз больше.
  • Резьбовые соединения раскручиваются. Под действием вибрации резьба крепления поршня и обратных клапанов раскручивается. Не лишним будет сразу после покупки вибрационного насоса заменить все стандартные гайки на самоконтрящиеся.
  • Коррозия болтов корпуса. Как показывает демонстрирующее насос вибрационный погружной фото, его корпус выполнен из алюминия, но вот болты крепления корпуса почему-то стальные, ржавеющие. Даже покрытие цинком не способно защитить их от влияния воды. После покупки их необходимо заменить болтами из цветных металлов.

  • Резиновые детали насоса быстро изнашиваются под воздействием песка и мелких частиц. В результате производительность и эффективность насоса падают. Бороться с такой бедой можно тем, что закрепить металлическую сетку на всасывающем отверстии насоса.
  • Довольно часто даже в новых насосах обратный клапан закреплен недостаточно или наоборот – слишком сильно. Поэтому необходимо отрегулировать крепление. Для этого опустив насос в воду, необходимо проверить, как он открывается и по необходимости подтянуть гайки или заодно – заменить на самоконтрящиеся.
  • Чувствительность к перепадам напряжения. Падение напряжения всего на 10 % снижают производительность насоса в 2 раза. Например, если насос может подавать воду на 40 м в высоту, то при напряжении 200 В, он сможет поднять только на 20 м. Повышение же напряжения увеличивает напор, но одновременно с этим нагрузка на механические узлы и детали насоса также возрастает. Например, появляется биение штока, в результате чего износ резинового поршня/диафрагмы и штока возрастает. Поэтому использовать вибрационный насос необходимо обязательно со стабилизатором напряжения.



Какой вибрационный насос лучше



На рынке можно встретить модели вибрационных насосов российских, украинских, белорусских и китайских производителей. Все они довольно качественны, хоть и имеют ряд отличий. А вот зарубежные модели из Италии и Германии встретить сложно, их практически не завозят. Причина проста – рынок насыщен отечественным товаром, который в достаточной мере удовлетворяет потребности покупателей.

На насос вибрационный погружной стоимость стабильна и диапазон цен невелик от 30 до 50 у.е. и практически не зависит от производителя.

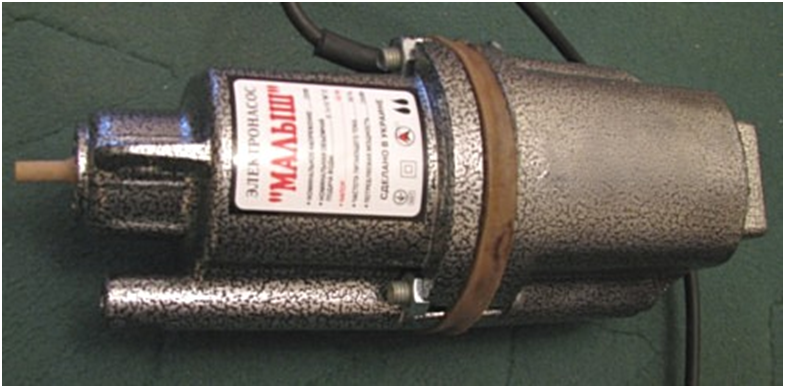

Вибрационный насос «Малыш» – самый востребованный на территории СНГ. Он снискал себе завидную славу и репутацию надежного агрегата. Производят насосы с названием «Малыш» разные заводы, среди которых «АЭК Динамо» (Москва) и «Электродвигатель» (Бавлены). Характеристики этих насосов необходимо обязательно уточнять, так как можно встретить вибрационный насос «Малыш» с верхним водозабором, а можно и с нижним. А вот такой важной деталью, как термозащита, оснащены все модели «Малышей», что и послужило гарантией их надежности и долговечности.

Вибрационный насос «Ручеек» популярен не меньше «Малыша». Данные модели выполнены с верхним забором воды и обладают напором в 60 м. Производят их несколько разных заводов: продукт ОАО «Ливгидромаш» (Россия) носит название «Ручеек», а вот продукт ОАО «Техноприбор» (Белоруссия) называется «Ручеек 1». И как показывают испытания, характеристики у них разные. Например, «Ручеек» российский поднимает воду на 50 м объемом 598 л/час, а белорусский «Ручеек 1» всего на 30 м и 300 л/час.

Вибрационный насос «Водолей» украинского производства несколько подороже своих собратьев (50 у.е.). Модельный ряд агрегатов данного производителя достаточно широк и многообразен, поэтому можно подобрать насос под любые нужды: с напором 90 – 100 м, производительностью 1500 л/час, с двумя обратными клапанами. Абсолютно все модели украинских «Водолеев» оснащены термозащитой. Обратите внимание, что российский продукт с аналогичным названием значительно уступает по характеристикам и возможностям украинскому.

Выбирая погружной вибрационный насос, помимо основных характеристик следует обратить внимание на мелкие конструктивные мелочи, облегчающие его эксплуатацию. Например, длинный кабель в прочной резиновой обмотке/изоляции позволит использовать насос при любой температуре. Длина электрокабеля должна быть такой, чтоб без проблем довести вилку до розетки. Также немаловажными будут удобные резьбовые соединения и наличие универсального переходника, что позволяет подсоединить стандартную водопроводную трубу на 25 мм или 19 мм.

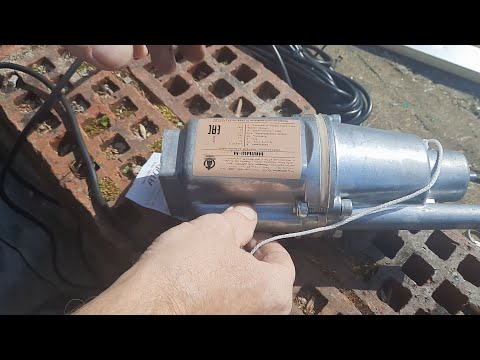

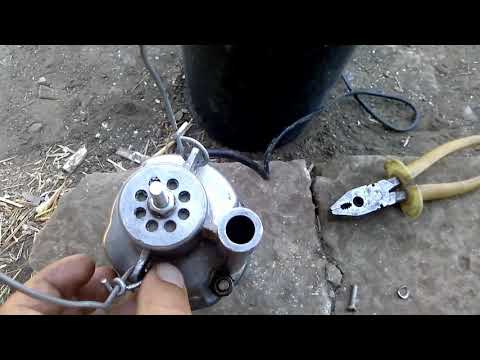

Насос вибрационный погружной – видео-инструкция по ремонту
