Виброопоры для оборудования в России

1. Главная
2. Продажа
3. Общие детали и узлы
4. Виброопоры для оборудования

---

Вы можете очень быстро сравнить цены виброопор для оборудования и подобрать оптимальные варианты из более чем 62178 предложений

Фиксатор виброопоры ФГС-31

Состояние: Новый

В наличии

Компания ООО Промышленник предлагает фиксаторы для виброопоры типа ОВ-31 для большей фиксации виброопор и оборудования. Вкручиваются в пол. Фиксатор ФГС предотвращает самопроизвольное…

06.10.2022 Санкт-Петербург (Россия)

Виброопоры для станков и оборудования

Состояние: Новый Производитель: Россия

В наличии

 Предлагаем к поставке виброопоры для установки станков и любого другого оборудования.

При помощи Виброизолирующих опор производится монтаж оборудования.Виброопоры которые Вы можете у нас…

11.07.2017 Самара (Россия)

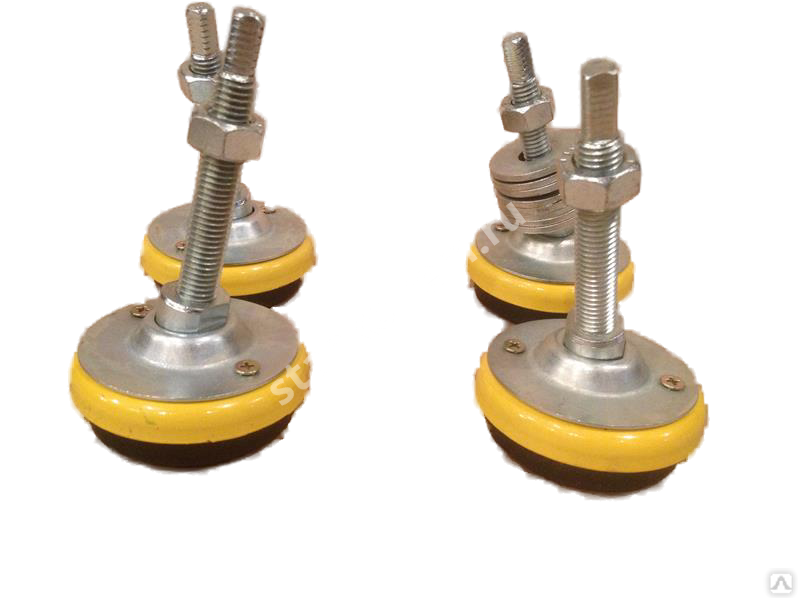

Виброопоры ОВ-31М,ОВ-70

Состояние: Новый Год выпуска: 2015

В наличии

Мы реализуем виброизолирующие равночастотные опоры типов ОВ-31М и ОВ-70, предназначенные для: – активной и пассивной виброизоляции станков; – поглощения стационарных и случайных колебаний; -…

27.04.2016 Энгельс (Россия)

100

Виброопоры ОВ-31М,ОВ-70

Состояние: Новый

В наличии

Мы реализуем виброизолирующие равночастотные опоры типов ОВ-31М и ОВ-70, предназначенные для: – активной и пассивной виброизоляции станков; – поглощения стационарных и случайных колебаний; -.

..

19.01.2022 Энгельс (Россия)

Виброопора ОВ-31М

Состояние: Новый

В наличии

ООО “Ремонтно-Механический Центр” предлагает к реализации виброопоры типа ОВ-31 как оптом, так и в розницу.Предоставляем широкий ассортимент оснастки и комплектующих к металлообрабатывающим…

06.06.2022 Энгельс (Россия)

490

Виброопора ОВ-31

Состояние: Новый Год выпуска: 2016 Производитель: ООО ТД “Запчасти к станкам” (Россия)

В наличии

ООО ТД “Запчасти к станкам” предлагает к реализации виброопоры ОВ-31М Мы реализуем виброизолирующие равночастотные опоры типов ОВ-31М и ОВ-70, предназначенные для: ― активной и пассивной…

03.08.2016 Москва (Россия)

500

Виброопора ОВ-70

Состояние: Новый Год выпуска: 2016 Производитель: ООО ТД “Запчасти к станкам” (Россия)

В наличии

ООО ТД “Запчасти к станкам” предлагает к реализации виброопоры ОВ-70Мы реализуем виброизолирующие равночастотные опоры типов ОВ-31М и ОВ-70, предназначенные для: ― активной и пассивной. ..

03.08.2016 Челябинск (Россия)

375

Виброопоры ОВ-31М и ОВ-70 от производителя

Состояние:

Новый Год выпуска: 2016 Производитель: ООО «Металлообработка» (Россия)

В наличии

ООО «Металлообработка» предлагает к реализации виброопоры ОВ-31М и ОВ-70ООО «Металлообработка» реализует виброизолирующие равночастотные опоры типов ОВ-31М и ОВ-70, предназначенные для:― активной и…

30.01.2017 Москва (Россия)

Виброопора ОВ-31М

Состояние: Новый

В наличии

Виброопора ОВ-31М предназначена для пассивной и активной виброизоляции промышленного оборудования и станков среднего размера высокой и нормальной точности с жесткими станинами при наличии…

08. 10.2022 Казань (Россия)

Виброопора ОВ-31

Состояние: Новый Производитель: Россия

В наличии

Виброопоры ОВ-31М служат для уменьшения или снятия вибраций, передаваемых от станины к основанию, а также для компенсации неровностей основания при установке нового или замены старого…

17.02.2020 Челябинск (Россия)

650

Виброопора

Состояние: Новый

В наличии

виброопора (амортизатор) для Вашей спецтехники и оборудования в наличии

04.10.2022 Санкт-Петербург (Россия)

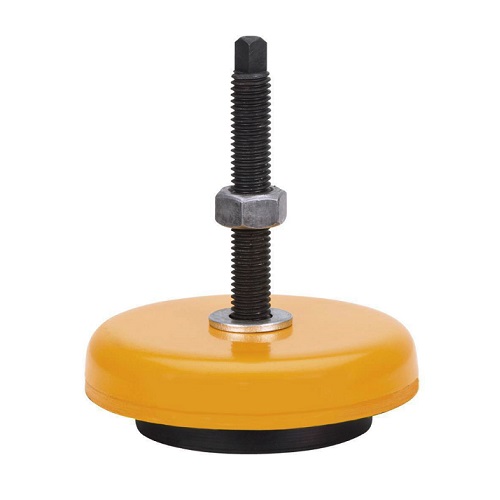

Виброопоры LME продажа

Состояние: Новый

В наличии

Предлагаем к поставке виброопоры серии LME.

Цены по запросу из наличия и под заказ.Виброопора типа LME 80 M10Диаметр, мм: 80Высота виброизолирующего элемента, мм: 25..33Шпилька, G: M10Длина…

13.07.2017 Самара (Россия)

Виброопора ОВ-31

Состояние: Новый

В наличии

Назначение и характеристики Изготовление специального фундамента при установке мощных промышленных агрегатов является дорогостоящей и трудозатратной операцией, но не гарантирует максимального…

08.10.2022 Казань (Россия)

Виброопора-демпферная от 150 до 1000 кг

Состояние: Новый Производитель: Россия-Италия (Россия)

В наличии

Виброопора-демпферная от 150 до 1000 кг.для высоко скоростного оборудования и станков с повышенной вибрацией.шпилька м-12-14-16-20 мм.

19.04.2018 Екатеринбург (Россия)

600

Виброопоры ОВ-185, ОВ-31, ОВ-70, ОВ-80

Состояние: Новый

В наличии

Предлагаем виброопоры резинометаллические для фиксации станков и оборудования при вибрации. подробное описание на нашем официальном сайте www.promishlennic.ru

06.10.2022 Санкт-Петербург (Россия)

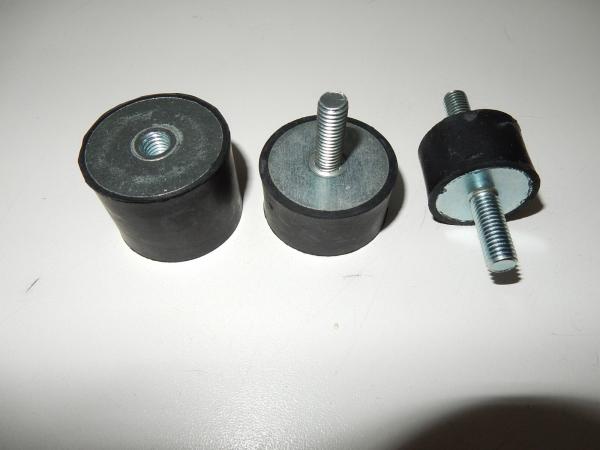

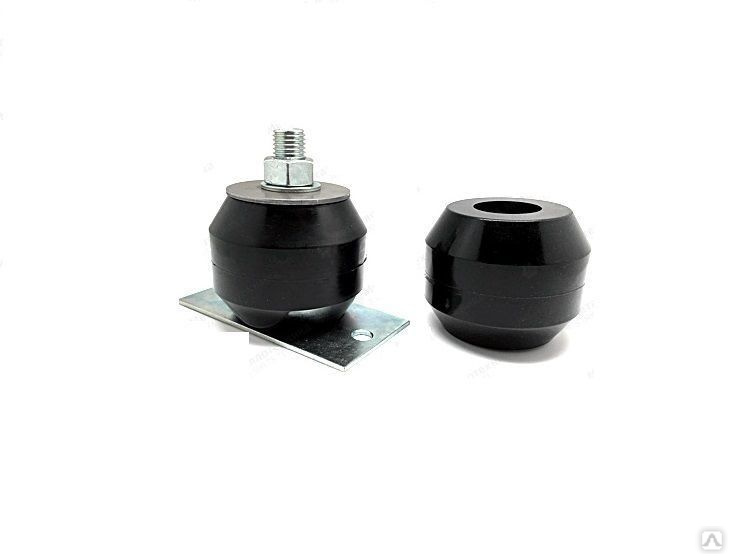

Амортизатор (виброопора) тип А, B, С, D

Состояние: Новый

В наличии

Виброопоры для вентиляционного оборудования, генераторов… из 50 резины по ШорРазмеры от 25х20 до 75х40 и болееИзготовлю нужный Вам размер из полиуретана, а также валы, втулки, скребки,…

04.10.2022 Санкт-Петербург (Россия)

400

Виброопора ОВ-31М для станков в наличии на складе

Состояние: Новый Производитель: Россия

В наличии

ВИБРООПОРА ОВ-31М ! В наличии на складе! Новые!ОБЩИЕ СВЕДЕНИЯВиброизолирующие опоры ОВ-31М с регулирующим винтом с метрической резьбой М16 предназначены для пассивной и активной виброизоляции. ..

12.01.2022 Санкт-Петербург (Россия)

850

Виброопора ОВ-31М для станков ! Всегда в наличии на складе! Новые

Состояние: Новый Производитель: Россия

В наличии

Виброопора ов-31М для станков ! В наличии на складе! Новые!Общие сведенияВиброизолирующие опоры ов-31М с регулирующим винтом с метрической резьбой М16 предназначены для пассивной и активной…

12.01.2022 Санкт-Петербург (Россия)

850

Виброопора ОВ-31М для станков ! Всегда в наличии на складе! Новые

Состояние: Новый Производитель: Россия

В наличии

Виброопора ов-31М для станков ! В наличии на складе! Новые!Общие сведенияВиброизолирующие опоры ов-31М с регулирующим винтом с метрической резьбой М16 предназначены для пассивной и активной. ..

12.01.2022 Санкт-Петербург (Россия)

850

Виброопора ОВ-31М для станков ! Всегда в наличии на складе! Новые

Состояние: Новый Производитель: Россия

В наличии

Виброопора ов-31М для станков ! В наличии на складе! Новые!Общие сведенияВиброизолирующие опоры ов-31М с регулирующим винтом с метрической резьбой М16 предназначены для пассивной и активной…

12.01.2022 Санкт-Петербург (Россия)

850

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по виброопорам для оборудования почти как на Авито и TIU

Видео виброопор для оборудования

Виброопоры для токарных и шлифовальных станков: видео, фото

Содержание

Применение виброопор ОВ повысит качество обработки деталей

Вибрации, возникающие при работе оборудования, влияют на качество продукции, повышают износ узлов, оказывают разрушающее действие на материалы. Биения особенно заметны при шлифовке. Защитой станет установка каждой единицы на виброопоры, препятствующих воздействию станков друг на друга, на твердое основание, сил обратной реакции. Для отдельных обрабатывающих механизмов разработаны различные типы таких опор. Широкое применение виброопоры ОВ вызвано тем, что она обеспечивает защиту в осевом и продольном направлении.

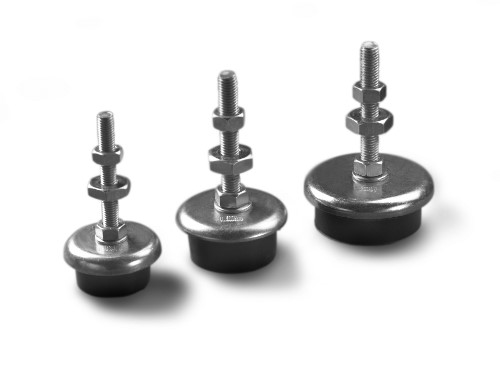

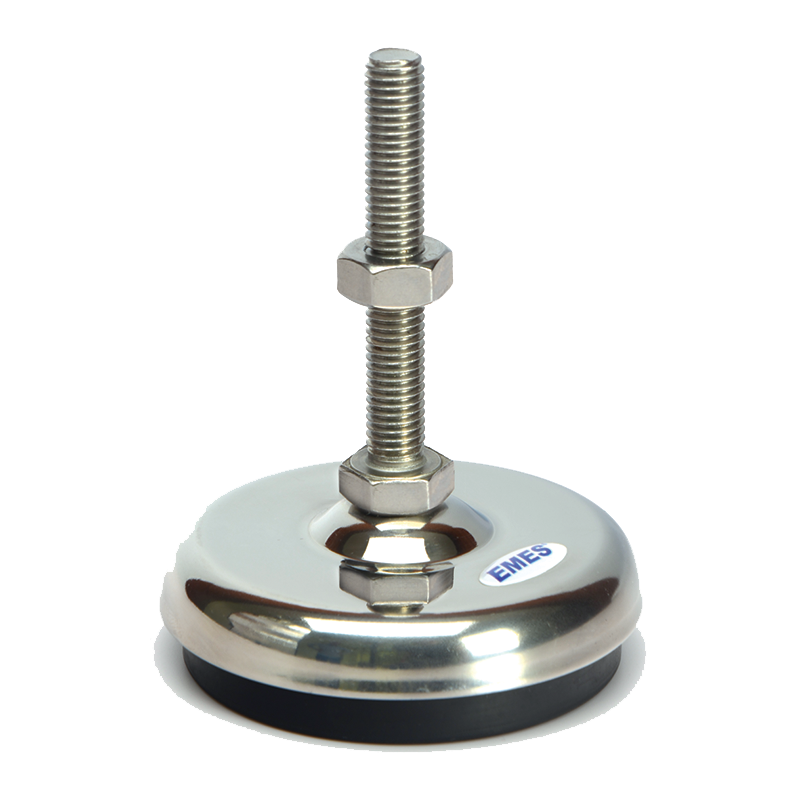

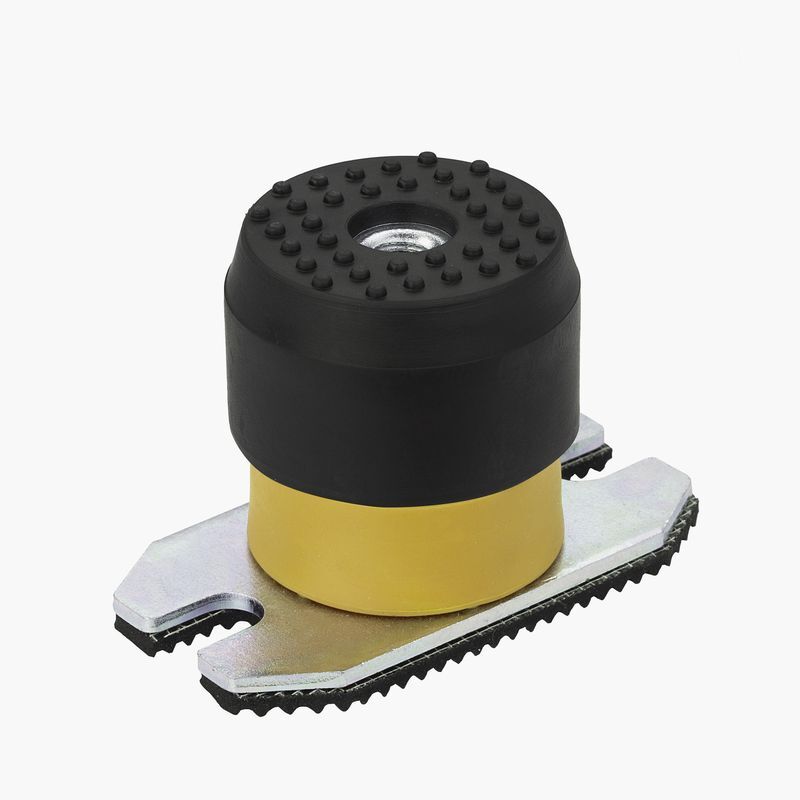

Регулируемая виброопора SE 1

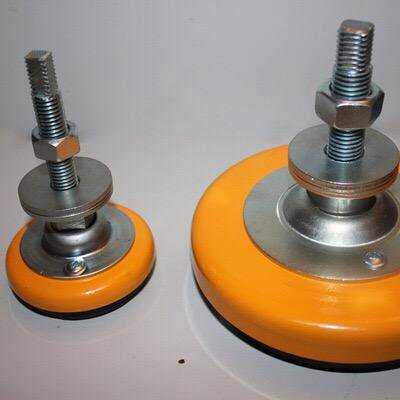

Резинометаллические опоры ОВ для металлорежущих станков

Предназначены для защиты от пассивной (исходящей извне) и активной (возникающей в узлах и распространяющейся на окружающие предметы) вибрации. Принцип работы – на сжатие.

ОВ-31

Резинометаллические виброопоры ОВ-31

ОВ-70

Резинометаллические виброопоры ОВ-70

Такие опоры создают возможность установить оборудование без анкерного фундамента. Сокращает затраты при подготовке цеха, позволяет перемещать или производить замену на станок с другой рамой.

Позволяет эргономично использовать площади. Снижение вибрации, передающейся через полы, делает возможным металлообработку в мастерской, без существенного шумового воздействия на другие помещения в здании.

Предназначены для станочного парка с повышенной или нормальной характеристикой точности, ТУ2-024-5997-87. Наглядно представлены на чертежах 3d.

Опорная часть не будет нуждаться в техническом регулярном обслуживании, ревизии, сохранит свои рабочие характеристики при отсутствии значительных агрессивных воздействий на резину.

Конструкция

Составляющими элементами являются:

• шпилька с квадратом под ключ;
• крышка;
• верхняя и нижняя гайка;
• шайба – 2 шт;
• резинометаллический амортизатор (резиновый элемент + фланец).

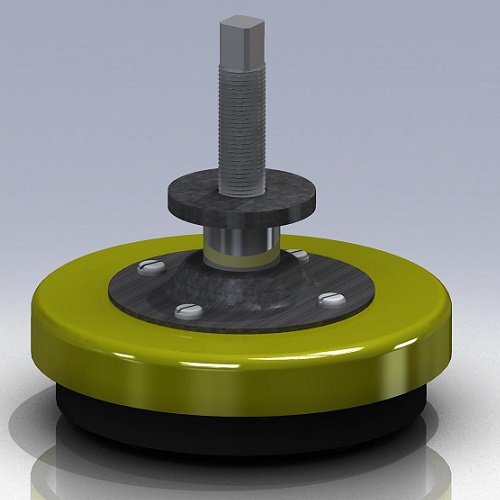

Все металлические детали, наглядно представленные на чертеже 3d, имеют антикоррозийное покрытие.

Эксплуатационные условия для резины такие же, как установлены нормами для производственных помещений, где постоянно работают люди. Нагревание выше +60°С оказывает разрушающее действие на эластичные части. Замораживание дает растрескивание резины под нагрузкой.

Виды виброопор

Критерии выбора

В технических характеристиках указывается минимум и максимум нагрузки, при которой опора работает эффективно. Вес металлообрабатывающего станка нужно распределить на соответствующее количество точек 3d одной модели (например, ов 70) или выбрать более мощную — ов 31м. Кроме того, они отличаются высотой регулировки.

Назначение регулировки

Длина резьбы на шпильке не предназначена для выравнивания резких перепадов 3d уровня полов. Ее цель – задать, регулировкой посадки гайки, равномерное распределение веса станка на основание. Поэтому оптимальным будет сочетание таких условий:

• Наименьшее расстояние от крышки виброопоры до станины, максимальный проход гайки;
• Одинаковое сжатие всех резиновых подкладок, равномерная обтяжка.

Станок опускают как можно ниже по шпильке для того, чтобы исключить критические влияния резонанса.

Несколько источников колебаний в одном помещении могут в некоторые моменты совпадать по частоте. Устройство ов 31м, ов 70 относится к низкорезонансным, не допускающим больших амплитудных 3d перемещений станины.

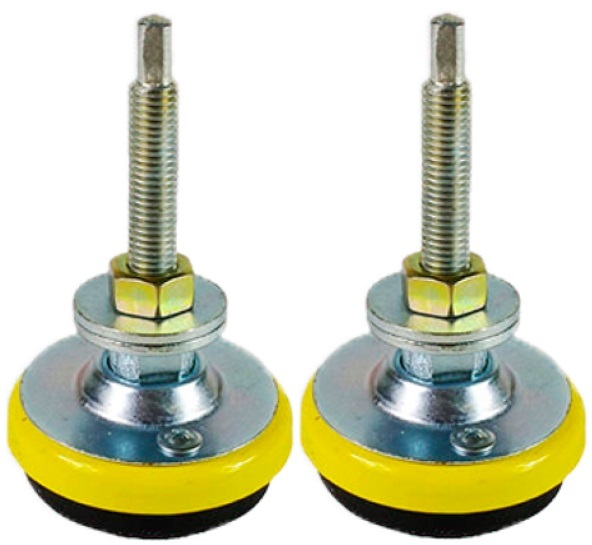

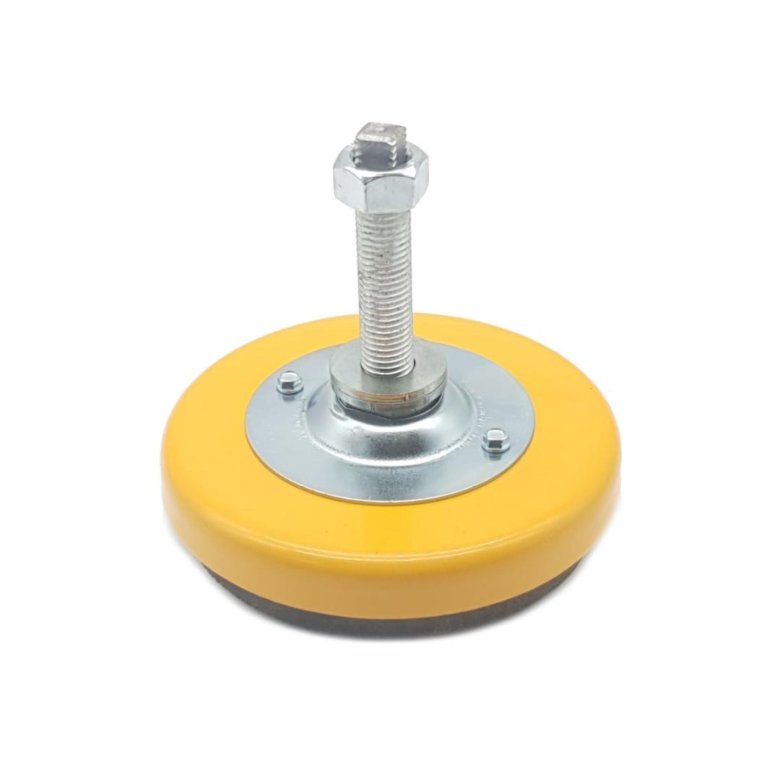

Виброопора ОВ 31м

Используется ов 31м для станков легких и средних. Сверлильное, токарное, фрезерно-шлифовальное оборудование, легкие дробилки надежно станут на отведенное 3d место.

Характеристики 31м:

• допустимая нагрузка 0,25 ÷4,5 т;
• шпилька øм16;
• резиновая подушка высотой 6 см, ø14,2 см;
• пределы регулировки 12 мм;
• высота в сборе 13,2 см;
• масса 1,56 кг.

На это изделие установится 4 опорные точки станок весом от 1т до18 т. У более легких агрегатов амортизатор не работает по причине жесткости. Более тяжелая загрузка выдавливает его до упора пола в корпус крышки. Надо увеличить количество ов 31м.

Виброопора ОВ 70

Устанавливают станки с жесткой станиной, циркулярные пилы, компрессорное, высокоточное, другое вспомогательное (электрощиты) оборудование.

Характеристики ов 70:

• допустимая нагрузка 0,05 ÷0,5 т;
• шпилька øм12;
• демпфер ø7 см;
• пределы регулировки 6 мм;
• высота в сборе 11,1 см;
• масса 0,35 кг.

Климатическое исполнение 70 соответствует УХЛ 4, согласно ГОСТ 15150-69. Резина демпфера — маслобензостойкая.

Способ установки

В отверстие станины шпилька вставляется снизу. Станок поднимают с помощью механизма нужной грузоподъемности, устанавливают на временную основу из бруса или двутавровой балки. Высота – достаточная для того, чтобы стержень с резьбой ов 31м (70) прошел насквозь лапу оборудования. Обычно от 7 см, в зависимости от ширины отверстия.

Устанавливать оборудование на виброопоры необходимо с соблюдением мер безопасности. Не используйте наборку из большого количества тонких досок/плашек. Работа по закреплению и выставлению ов 31м (70) займет некоторое время, к подошве нужен доступ, ставьте основательно.

Установка виброопор на станок

Горизонтальность оборудования выставляется по уровню. Нижнюю гайку удерживают рожковым ключом, шпильку вращают за квадрат. По окончании затягивают верхнюю гайку. Важно проконтролировать все опоры в 3d. Плоскость образуют 3 точки, 4-я может, незамеченно, остаться недогруженной, проявить себя позже.

Виброопоры ов 30м, 70, вертикального действия. Наклон пола они не компенсируют, возникает соскальзывание аппарата с места установки под действием механических колебаний.

Наличие и регулировка резиновых амортизаторов могут не дать желаемого результата по чистоте обработки, если причина внутри самого оборудования. Биения патрона токарного станка, повышенные люфты в узлах вращения, износ трущихся поверхностей передач, надо устранять ремонтом.

Как подобрать виброопоры и виброподушки для станков и оборудования

Как подобрать виброопоры и виброподушки для станков и оборудования

Для многих технологических процессов характерны вибрации. Они является неизбежным явлением, и напрямую влияют на срок эксплуатации оборудования и качество продукции. Решение вопроса избавления от вибрации заключается в установке специальных компонентов.

Назначение виброопор для производства

В большинстве случаев причины возникновения колебаний заключаются в работе цехового оборудования. Силовые установки, система вентиляции или подачи рабочих жидкостей генерируют волны различной частоты. Они сказываются на работе станков.

Это явление негативное и одной из задач инженерного отдела является его минимизация. Очевидным решением будет установка компенсационных элементов, которые бы гасили колебания, предотвращая их распространение и помогали избавиться от вибраций. Для этого и предназначены виброопоры.

Для корректного выбора определенной модели необходимо учитывать следующие факторы:

• характеристики колебаний. К ним относятся частота, периодичность возникновения;
• масса оборудования. Виброопора должна не только погасить волны, но и выдержать вес станка. При этом ее эксплуатационные качества не могут измениться в худшую сторону;
• направление вибрации. Чаще всего возникает необходимость в установке основания. В редких случаях требуется уменьшить колебательные процессы в боковых или верхних частях.

Это общие параметры, которые необходимо учитывать при выборе типа опор. Важным моментом является возможное влияние на материал и изготовление внешних факторов – перепады температур, влажности, агрессивных элементов.

Установка виброподушек скажется положительным образом не только на качестве работы оборудования, но и на сохранности пола в цеху. Он прослужит намного больше без постоянных ремонтных работ.

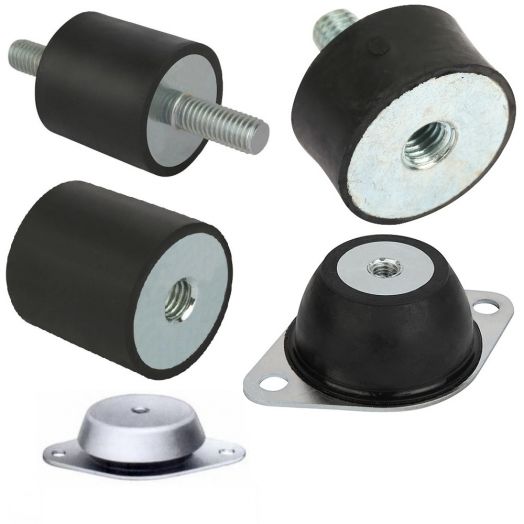

Виды виброопор

Одним из преимуществ эксплуатации компенсационных компонентов является уменьшение затрат на обустройство производственной линии. Не потребуется делать отдельный фундамент для каждого станка, учитывать его массу характеристики колебательных процессов при работе.

Но для нормальной работы необходимо правильно подобрать конструкцию виброподушек, материал их изготовления. В настоящее время осуществляется выпуск нескольких типов этих компонентов, которые отличаются между собой техническими характеристиками:

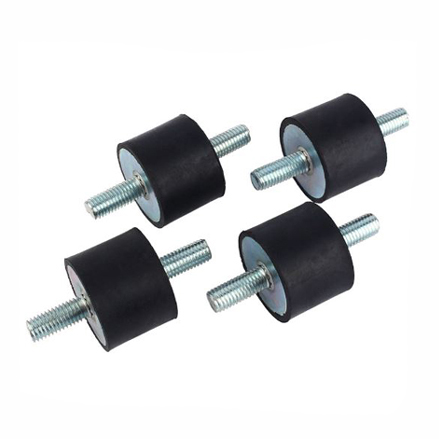

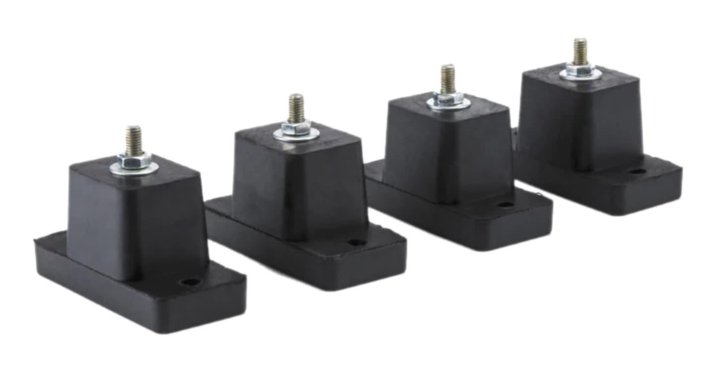

• резиновые. Один из самых распространенных материалов для изготовления. Используется как натуральная, так и синтетическая резина. Важно обращать внимание на ее удельный вес. Не теряет своих характеристик при низких температурах, но если воздействие превышает +60°С – происходит быстрое разрушение;
• резинометаллические. Для увеличения максимальной нагрузки дополнительно устанавливается металлическая опора. С ее помощью можно регулировать высоту, контролировать уровень. Частично выполняет защитные функции, предотвращая преждевременное разрушение упругого материала;

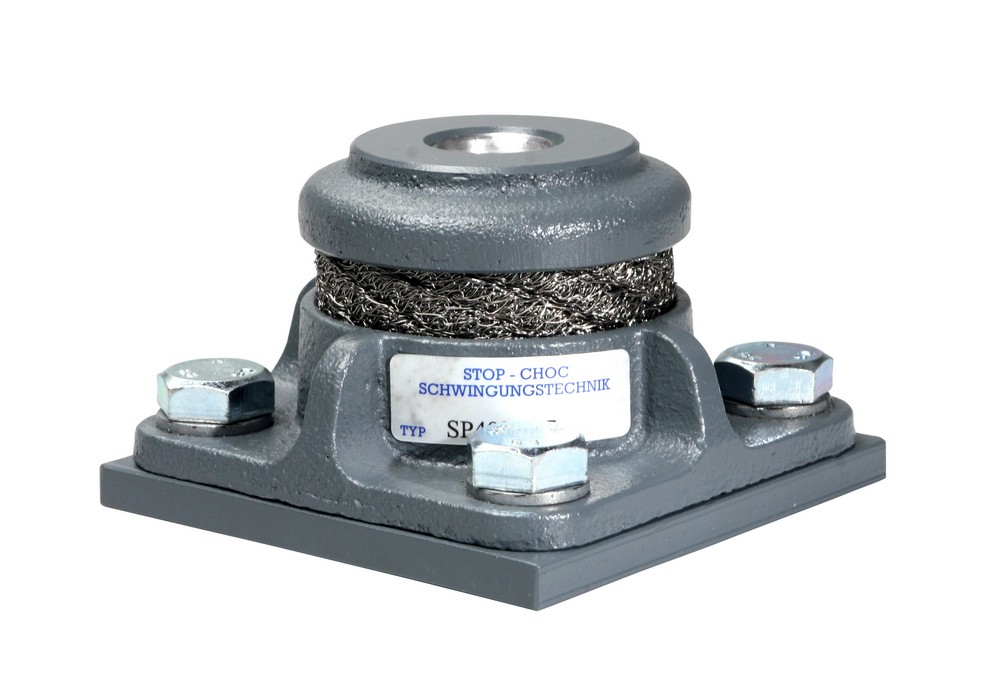

• цельнометаллические. Область применения – гашение колебаний при значительной массе станка. Возможно появление значительных деформаций без потери эксплуатационных качеств. Недостатком является передача высокочастотных колебаний. В качестве амортизирующего элемента могут быть использованы пружины или рессоры.

Меньшее распространение получили основания из фетра и пробки. Они выполняют функции регулировки высоты станка, но при этом устранение колебаний незначительное. Реже всего встречаются свинцово-асбестовые прокладки.

Предварительно следует рассчитать все параметры динамических гасителей колебания. Для этого применяется специальная технология вычисления, которая зависит от многих внешних факторов.

В видеоматериале показан обзор резинометаллических виброопор для оборудования:

Виброопора резинометаллическая для станков и оборудования

Вибрации характерны для многих технологических процессов. Это явление неизбежное. Оно напрямую влияет на качество продукции и срок эксплуатации того или иного оборудования. Решить вопрос об избавлении от вибраций можно при помощи специально установленных компонентов на оборудование.

Назначение на производстве

Причиной возникновения колебаний в большинстве случаев является работа цехового оборудования. Волны различной частоты могут генерировать система подачи рабочих жидкостей, вентиляции или силовые установки.

Всё это сказывается на работе оборудования. Это явление является негативным, поэтому задачей инженерного отдела является его минимизация. Хорошим решением в этом вопросе будет установка компенсационных элементов, которые будут гасить колебания, предотвращая их дальнейшее распространение и помогая избавится от вибраций. Именно для таких целей и предназначаются виброопоры.

Для выбора необходимой модели следует учитывать такие факторы:

1. Направление вибрации. В большинстве случаев нужно устанавливать основание. Реже нужно уменьшать колебательные процессы в верхних или боковых частях.
2. Масса оборудования. Виброопора для станков должна не только гасить колебательные волны, но и выдерживать его вес. Её эксплуатационные качества при этом не могут ухудшаться. Ошибка допускается тогда, когда при выборе виброопоры не учитывается масса материала, который вы собираетесь загружать в оборудование.
3. Характеристики колебаний. Определитесь для начала, с какими именно колебаниями вы будете иметь дело, а также какие вибрации могут возникнуть на приобретённом оборудовании. К этому параметру относятся периодичность возникновения и частота.
4. Среда эксплуатации. Следует особое внимание уделить условиям, в которых станок будет эксплуатироваться. Нельзя применять опоры, которые под влиянием химических агрессивных веществ или пониженной температуры начнут разрушаться или же из-за повышенной влажности от коррозии пострадают металлические элементы опоры.

Эти параметры являются общими при выборе типа опоры. Важным является и возможность влияния внешних факторов на материал, а также изготовление — агрессивные элементы, влажность, перепады температурного режима.

Положительно скажется установка виброопоры для оборудования не только на качество его работы, но и на сохранность пола в цеху. Без постоянных ремонтных работ он прослужит намного больше.

Преимущества

При правильном выборе опор вы получите такие положительные качества, как:

1. Для каждого станка не нужно будет обустраивать отдельное место. Ведь установить компенсатор намного проще, чем отдельно организовать фундамент. Ведь придётся учитывать нюансы вибрации, массовые характеристики и прочие параметры. С нагрузками типовые фундаменты могут не справиться. Компенсаторы по уровню эксплуатационных характеристик намного прочнее.
2. Избежите частых работ по ремонту, вызванных отрицательным воздействием вибрации на элементы оборудования.
3. Улучшите условия работы для операторов, которые станками управляют.
4. Защитите напольное покрытие т разрушения и износа .
5. При работе агрегатов существенно снизите уровень шума, который создаётся вокруг.
6. Обеспечите благоприятные условия эксплуатации станков.
7. Продлите срок эксплуатации приборов.

Виды виброопор

Одним из положительных качеств эксплуатации компенсационных компонентов является понижение затрат на обустройство линии производства. Не нужно будет отдельно для каждого станка делать фундамент, учитывать при работе массу колебательных процессов.

Но для того чтобы работа оборудования была нормальной, следует подобрать правильно материал изготовления и конструкцию виброподушки.

На сегодняшний день производится несколько типов таких изделий.

Между собой они отличаются техническими характеристиками.

• Цельнометаллические. Используются для гашения колебаний при значительном весе оборудования. Возможно, будут наблюдаться значительные деформации, но эксплуатационные качества при этом не потеряются. Недостаток таких элементов — подача высокочастотных колебаний. Амортизирующими элементами могут являться рессоры или пружины.
• Резинометаллические. Дополнительно крепится металлическая опора для того, чтобы увеличить максимальную нагрузку. Используя её, можно контролировать уровень и регулировать высоту. Выполняет частично и защитные функции, предотвращая разрушение упругого материала раньше времени.
• Резиновые. Этот тип является самым распространённым, ведь резина является самым простым и доступным в обработке материалом. Может применяться синтетическая или натуральная резина. Очень важно уделять внимание её удельному весу. При пониженных температурах она своих характеристик не теряет. Быстрое разрушение может происходить при температуре выше 60 градусов.

Основания из пробки и фетра менее распространены. Они применяются для регулировки высоты оборудования, но колебания устраняют плохо. Менее всего можно встретить прокладки свинцово-асбестовые.

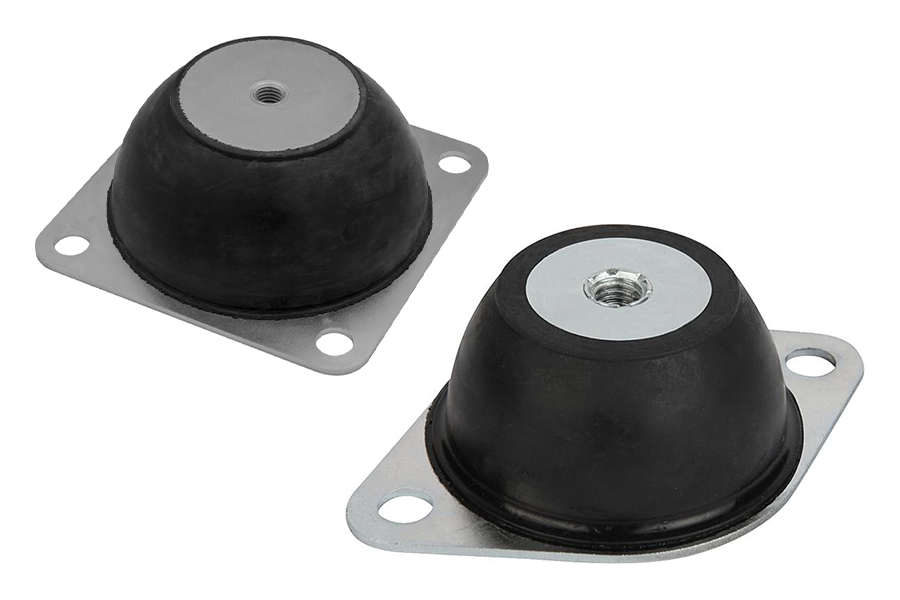

Резинометаллические опоры

Они предназначаются для того, чтобы защитить приборы от активной (которая возникает в узлах и распространяется на окружающие предметы) и пассивной (которая исходит извне) вибрации. Принцип её работы основывается на сжатии. Подобные опоры дают возможность установить оборудование без анкерного фундамента.

Она позволяет заменять станок на другой с иным типом рамы, перемещать его, при подготовке цеха сокращает затраты. Она позволяет использовать площади эргономично. Пониженный уровень вибрации, которая передаётся через полы, делает возможной работу в мастерской без сильного влияния шума на другие помещения, находящиеся в здании.

Они предназначены для станочного парка с нормальной или повышенной характеристикой точности, ТУ2−024−5997−87.

При отсутствии сильных агрессивных влияний на резину опорная часть нуждаться в ревизии и регулярном техническом обслуживании не будет, а также сохранит все свои рабочие характеристики.

Конструкция

Составляющими деталями являются:

1. Амортизатор резинометаллический (фланец и резиновый элемент).
2. Шайба — 2 штуки.
3. Нижняя и верхняя гайки.
4. Крышка.
5. Шпилька с квадратом под ключ.

Все детали, изготовленные из металла, имеют антикоррозийное покрытие.

Для резины эксплуатационные условия такие же, как и для производственных помещений, в которых постоянно работают люди. На эластичные части оказывает разрушающее воздействие температура выше 60 градусов. Растрескивание резины при нагрузке может быть вызвано замораживанием.

Критерии выбора

В технических паспортах указывается точное максимальное и минимальное число нагрузки, которую опора сможет выдержать не повредившись.

Массу металлообрабатывающего оборудования необходимо распределить на количество точек одной модели — ОВ-70 или же выбрать более мощную — ОВ-31-М. Эти модели ещё отличаются и высотой регулировки.

Назначение регулировки

Не предназначена длина резьбы на шпильке для выравнивания резких перепадов уровня пола в помещении, где расположено оборудование. Её целью является задание равномерного распределения массы оборудования на основании при помощи регулировки посадки гайки.

Наиболее оптимальными считаются такие условия:

1. Равномерная обтяжка и одинаковое сжатие всех подкладок, изготовленных из резины.
2. Максимальный проход гайки и минимальное расстояние от станины до крышки виброопоры.

Для исключения критического влияния резонанса станок по шпильке опускают как можно ниже.

В некоторые моменты по частоте могут совпадать несколько источников колебаний, которые находятся в одном помещении. Устройства ОВ-70 и ОВ-31-М относятся к низкорезонансным. Они не допускают большого амплитудного перемещения станины.

Виброопора ОВ-31-М

Этот тип виброопоры применяется для средних и лёгких станков. На отведённое место надёжно станут лёгкие дробилки, оборудование фрезерно-шлифовальное, токарное и сверлильное. Характерными чертами ОВ-31-М являются:

1. Вес равен 1,56 килограмма.
2. Пределы регулировки — 12 миллиметров.
3. В сборе высота составляет 13,2 сантиметра.
4. Диаметр резиновой подушки составляет 14,2 сантиметра, а высота — 6.
5. Шпилька имеет диаметр 16 миллиметров.
6. Допустимая нагрузка колеблется от 0,25 до 4,5 тонн.

На такое изделие станет 4 опорные точки оборудование массой от 1 до 18 тонн. У агрегатов более лёгких амортизатор не работает из-за жёсткости. А нагрузка более тяжёлая будет выдавливать его в корпус крышки до упора пола. Количество ОВ-31-М следует увеличить.

Виброопора ОВ-70

На неё можно устанавливать высокоточное, компрессорное и прочее вспомогательное оборудование (электрощиты), а также циркулярные пилы и станки с жёсткой станиной.

Характерными чертами для ОВ-70 являются:

1. Масса — 0,35 килограмма.
2. Высота в сборе составляет 11,1 сантиметра.
3. Пределы регулировки — 6 миллиметров.
4. Демпфер имеет диаметр 7 сантиметров.
5. Шпилька в диаметре составляет 12 миллиметров.
6. Нагрузка может колебаться от 0,05 до 0,5 тонн.
7. Резина демпфера является маслобензостойкой.

Установка

Снизу в отверстие станины вставляется шпилька. При помощи механизма нужной грузоподъёмности поднимают станок и устанавливают его на временную основу, изготовленную из двутавровой балки или бруса. Высота должна быть достаточной для того, чтобы насквозь прошёл лапу оборудования стержень с резьбой ОВ-31-М или ОВ-70.

На виброопоры необходимо устанавливать оборудование соблюдая все меры безопасности. Нельзя применять наборку из большого числа тонких плашек или досок. Работа по выставлению и закреплению ОВ-31-М или ОВ-70 займёт некоторый период времени. Нужен будет доступ к подошве, поэтому ставьте основательно.

Горизонтальность оборудования необходимо выставлять по уровню. Рожковым ключом удерживают нижнюю гайку, а шпильку вращают за квадрат. Только после завершения хорошо затягивают верхнюю гайку. Очень важно проконтролировать все опоры. Плоскость образуется тремя точками, а четвёртая может остаться недогруженной (из-за того, что осталась незамеченной). Она проявит себя позже.

Виброопоры типа ОВ-70 и ОВ-31-М являются опорами вертикального действия. Они не компенсируют наклон пола. По этой причине под влиянием механических колебаний возникает соскальзывание приспособления с места, где оно было установлено.

Если причина находится внутри самого оборудования, то регулировка и наличие амортизаторов желаемого результата по чистоте обработки могут не дать. Необходимо устранять такие факторы, как износ трущихся поверхностей передач, в узлах вращения повышенные люфты, биение патрона токарного станка, при помощи ремонта.

Какую именно виброопору выбирать вам, решайте сами, но при этом учтите все факторы, которые будут на них воздействовать в процессе работы. Это очень важно для правильной работы оборудования и вашего производства.

Виброизолирующие опоры (виброопоры) ОВ-31, ОВ-70. ― www.santechmoda.ru

Статьи и новости

Виброизолирующие опоры (виброопоры) ОВ-31, ОВ-70.

Назначение, область применения

Виброизолирующие опоры (виброопоры) типа ОВ – это опоры для оборудования, которые применяются, когда необходимы:

2. Поглощение колебаний

3. Снижение уровня шума

4. Выравнивание высоты станков (установка в горизонтальное положение).

Станки нормальной и высокой точности с жесткими станинами, а также пресса, холодильные и прочие промышленные установки, технологические модули – и это довольно не весь перечень оборудования, которое устанавливается на виброизолирующие опоры.

Виброопоры и оборудование, на которое они устанавливаются, должны соответствовать по ряду показателей, первый из которых – статическая нагрузка (масса станка). Остальные характеристики определяются, исходя из конкретных условий эксплуатации оборудования и, в частности, требований по вибрации.

Виброизолирующие опоры применяются там, где есть твердый, относительно ровный фундамент.

Для установки виброизолирующих опор на станке должны быть штатные места для их крепления – «лапы» с отверстиями соответствующего диаметра.

Оборудование, которое ставится на виброопоры, должно быть устойчивым, так как данный метод установки запрещает жесткую связь с фундаментом. Это относится к колонным и рамно-ферменным конструкциям, особенно тем, которые испытывают ветровую нагрузку.

Применение виброизолирующих опор не дает 100% поглощения вибраций, вопрос борьбы с ними – это комплекс мер, направленных на подавление источников разрушительных колебаний.

Принцип действия опор.

Когда речь идет о назначении виброизолирующих опор, то под виброизоляцией понимается препятствие распространения колебаний в обоих направлениях – как от объекта защиты (станка, пресса и т.п.) к помещению, где он находится, так и от помещения к объекту. Строго говоря, и поглощение колебаний, и снижение уровня шума – это разновидности виброизоляции. Для более детального исследования данной проблематики, различают несколько вариантов виброизоляции:

Активная виброизоляция – это противодействие вибрации, возникающей в самом оборудовании, путем создания колебаний, обратных по фазе. В свою очередь, активная виброизоляция подразделяется на изоляцию периодических колебаний и поглощение ударов (абсорбция, от лат. absorption). Любая машина (станок, пресс и т.п.), так или иначе, является источником колебаний обоих типов: механические приводы, всевозможные виды механического воздействия порождают колебания и ударные нагрузки, которые распространяются во всех направлениях, которое распрастраняется и на помещение, постепенно разрушая его. СНиП 2.07.01-89 регламентирует допустимые уровни и виды вибраций в помещениях промышленного назначения, однако в особых случаях ограничения вытекают из специфики оборудования или обустройства цеха (близость к участку станков повышенной точности и т.п.)

Пассивная виброизоляция – защита оборудования от разрушительных вибраций извне, без использования дополнительных (потенциальных) источников энергии. Длятакого вида колебаний свойственно то, что частоты возбуждения не фиксированы, а само возбуждение носит полигармонический характер. В таком случае целью негативного воздействия колебаний является сам объект (станок, измерительный стенд и т.п.), снижается его точность, ухудшаются другие характеристики. При пассивной виброизоляции важно не допускать сухого трения (контакта) между защищаемым объектом и фундаментом, минуя элемент защиты. В теоретическом рассмотрении пассивная и активная виброизоляция практически не различимы, и поэтому уровень активной виброизоляции определяется по аналогии с пассивной. В общем случае – это коэффициент передачи Кп, показывающий какая часть колебательной энергии передается через виброопору.

Метод виброизоляции виброизолирующими опорами заключается в искусственном введении в колебательную систему «Станок-фундамент помещения» дополнительного упругого элемента – виброопоры, который включается в систему последовательно, разрывает ее. Коэффициент передачи в этом случае выражается формулой

Кп=1/[(f/f0)2-1], где f и f0 – соответственно, собственная и вынужденная частота колебаний системы, Гц

В частном случае, когда f равно f0, возникает резонанс – явление лавинообразного разрушения элементов системы – оборудования, фундаментов. Поэтому, при выборе виброопоры стремятся к тому, чтобы коэффициент передачи был в диапазоне 1/8 – 1/15. Это удовлетворительный результат.

На практике, для достижения такого результата применяются виброизолирующие опоры с низкой собственной частотой, основу которой составляет резина – упругий и эластичный материал. Резина одновременно может гасить периодические колебания со всех сторон, ударные нагрузки, а также изменять колебательную систему «станок-фундамент» так, чтобы эффективно избегать резонансных явлений. Следует отметить, что на свойства защиты от вибрации оказывает влияние не только материал, из которого изготавливается опора, но и его форма. Различные воздушные зазоры внутри резинового элемента, его комбинация с металлическими деталями (армирование) дополнительно снижают коэффициент передачи Кп.

Виброизолирующая опора конструктивно состоит из нескольких частей (на примере виброопоры ОВ-31).

Резинометаллический элемент – основа опоры имеет цилиндрическую форму и непосредственно контактирует с фундаментом. Прорези в нем служат для боле эффективного противодействия всем видам вибраций, проходящих через опору. Металлическое армирование необходимо для того, чтобы резина не разрушилась в процессе эксплуатации и сохраняла целостность формы.

Для изготовления виброопор ОВ-31 и ОВ-70 используют резиновую вальцованную смесь.

Тарельчатая форма крышки также обусловлена необходимостью защитить резинометаллический элемент от случайного воздействия сверху, а также более для более эффективной передачи потока колебаний в процессе его гашения. Подкладка – элемент, который необходим для упора винта в нижнем положении. В случае необходимости ее можно заменить, выкрутив винты крепления крышки.

Сверху на резинометаллическом элементе установлена крышка с гайкой, в которую установлен (вкручен) винт (М16). Для установки виброопоры непосредственно на оборудовании, ее необходимо закрепить на «лапах» станка с помощью гайки М16.4 Две гайки, шайбы, винт позволяют регулировать вылет виброопоры после того как она уже установлена под оборудование. Это необходимо для регулировки объекта (станка, пресса и т.п.) по высоте, выставлении оборудования в горизонтальное положение. Такая полезная функция реализуется посредством перемещением гайки вдоль винта, который имеет для этого достаточно большую длину (диапазон регулирования).

Металлические детали виброопоры изготавливаются из конструктивной стали общего назначения ст. 3 ГОСТ 380-88. и покрываются лакокрасочным покрытием (кроме резьбовых участков) для защиты от коррозии. Чаще всего, это эмаль желтого цвета.

Резьба защищена химическим способом (цинк или аналогичное покрытие).

Она несколько меньше: виброизолирующие опоры соответствуют условиям эксплуатации согласно СНиП 2.01.07-85. Хранение виброизолирующих осуществляется в складском термостатичном помещений. Какое-либо специальное

обслуживание или профилактический ремонт для этого вида оснастки не предусмотрен.

Категория упаковки данного вида изделий согласно ГОСТ 23170-78. При длительном хранении, с нарушениями его условий, у опор может наблюдаться такое явление как трещины резинового элемента. Такая виброизолирующая опора уже не пригодна к эксплуатации и подлежит списанию.

Методика выбора и особенности установки виброизолирующих опор.

На практике, при выборе виброизолирующих опор, в первую очередь определяют нагрузки на каждую опору. Исходя из этого, применяется тот или иной типоразмер. Для виброопор ОВ-31 и ОВ-70 показатели допустимых нагрузок приведены в таблице 1:

Виброопоры для токарных и шлифовальных станков

Применение виброопор ОВ повысит качество обработки деталей

Вибрации, возникающие при работе оборудования, влияют на качество продукции, повышают износ узлов, оказывают разрушающее действие на материалы. Биения особенно заметны при шлифовке. Защитой станет установка каждой единицы на виброопоры, препятствующих воздействию станков друг на друга, на твердое основание, сил обратной реакции. Для отдельных обрабатывающих механизмов разработаны различные типы таких опор. Широкое применение виброопоры ОВ вызвано тем, что она обеспечивает защиту в осевом и продольном направлении.

Резинометаллические опоры ОВ для металлорежущих станков

Предназначены для защиты от пассивной (исходящей извне) и активной (возникающей в узлах и распространяющейся на окружающие предметы) вибрации. Принцип работы – на сжатие.

Такие опоры создают возможность установить оборудование без анкерного фундамента. Сокращает затраты при подготовке цеха, позволяет перемещать или производить замену на станок с другой рамой. Позволяет эргономично использовать площади. Снижение вибрации, передающейся через полы, делает возможным металлообработку в мастерской, без существенного шумового воздействия на другие помещения в здании.

Предназначены для станочного парка с повышенной или нормальной характеристикой точности, ТУ2-024-5997-87. Наглядно представлены на чертежах 3d.

Опорная часть не будет нуждаться в техническом регулярном обслуживании, ревизии, сохранит свои рабочие характеристики при отсутствии значительных агрессивных воздействий на резину.

Конструкция

Составляющими элементами являются:

• шпилька с квадратом под ключ;
• крышка;
• верхняя и нижняя гайка;
• шайба – 2 шт;
• резинометаллический амортизатор (резиновый элемент + фланец).

Все металлические детали, наглядно представленные на чертеже 3d, имеют антикоррозийное покрытие.

Эксплуатационные условия для резины такие же, как установлены нормами для производственных помещений, где постоянно работают люди. Нагревание выше +60°С оказывает разрушающее действие на эластичные части. Замораживание дает растрескивание резины под нагрузкой.

Критерии выбора

В технических характеристиках указывается минимум и максимум нагрузки, при которой опора работает эффективно. Вес металлообрабатывающего станка нужно распределить на соответствующее количество точек 3d одной модели (например, ов 70) или выбрать более мощную — ов 31м. Кроме того, они отличаются высотой регулировки.

Назначение регулировки

Длина резьбы на шпильке не предназначена для выравнивания резких перепадов 3d уровня полов. Ее цель – задать, регулировкой посадки гайки, равномерное распределение веса станка на основание. Поэтому оптимальным будет сочетание таких условий:

• Наименьшее расстояние от крышки виброопоры до станины, максимальный проход гайки;
• Одинаковое сжатие всех резиновых подкладок, равномерная обтяжка.

Станок опускают как можно ниже по шпильке для того, чтобы исключить критические влияния резонанса.

Несколько источников колебаний в одном помещении могут в некоторые моменты совпадать по частоте. Устройство ов 31м, ов 70 относится к низкорезонансным, не допускающим больших амплитудных 3d перемещений станины.

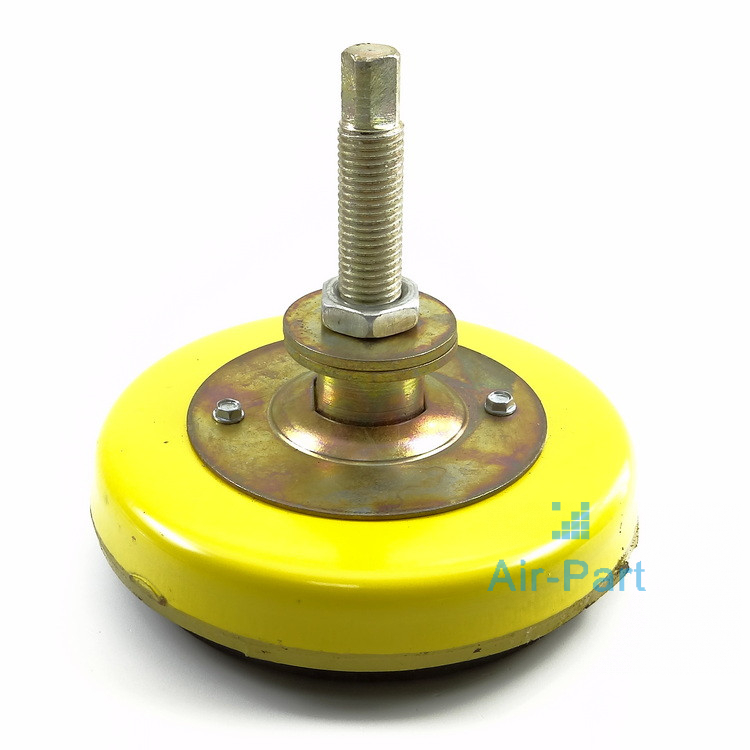

Виброопора ОВ 31м

Используется ов 31м для станков легких и средних. Сверлильное, токарное, фрезерно-шлифовальное оборудование, легкие дробилки надежно станут на отведенное 3d место.

• допустимая нагрузка 0,25 ÷4,5 т;
• шпилька øм16;
• резиновая подушка высотой 6 см, ø14,2 см;
• пределы регулировки 12 мм;
• высота в сборе 13,2 см;
• масса 1,56 кг.

На это изделие установится 4 опорные точки станок весом от 1т до18 т. У более легких агрегатов амортизатор не работает по причине жесткости. Более тяжелая загрузка выдавливает его до упора пола в корпус крышки. Надо увеличить количество ов 31м.

Виброопора ОВ 70

Устанавливают станки с жесткой станиной, циркулярные пилы, компрессорное, высокоточное, другое вспомогательное (электрощиты) оборудование.

Характеристики ов 70:

• допустимая нагрузка 0,05 ÷0,5 т;
• шпилька øм12;
• демпфер ø7 см;
• пределы регулировки 6 мм;
• высота в сборе 11,1 см;
• масса 0,35 кг.

Климатическое исполнение 70 соответствует УХЛ 4, согласно ГОСТ 15150-69. Резина демпфера — маслобензостойкая.

Способ установки

В отверстие станины шпилька вставляется снизу. Станок поднимают с помощью механизма нужной грузоподъемности, устанавливают на временную основу из бруса или двутавровой балки. Высота – достаточная для того, чтобы стержень с резьбой ов 31м (70) прошел насквозь лапу оборудования. Обычно от 7 см, в зависимости от ширины отверстия.

Устанавливать оборудование на виброопоры необходимо с соблюдением мер безопасности. Не используйте наборку из большого количества тонких досок/плашек. Работа по закреплению и выставлению ов 31м (70) займет некоторое время, к подошве нужен доступ, ставьте основательно.

Установка виброопор на станок

Горизонтальность оборудования выставляется по уровню. Нижнюю гайку удерживают рожковым ключом, шпильку вращают за квадрат. По окончании затягивают верхнюю гайку. Важно проконтролировать все опоры в 3d. Плоскость образуют 3 точки, 4-я может, незамеченно, остаться недогруженной, проявить себя позже.

Виброопоры ов 30м, 70, вертикального действия. Наклон пола они не компенсируют, возникает соскальзывание аппарата с места установки под действием механических колебаний.

Наличие и регулировка резиновых амортизаторов могут не дать желаемого результата по чистоте обработки, если причина внутри самого оборудования. Биения патрона токарного станка, повышенные люфты в узлах вращения, износ трущихся поверхностей передач, надо устранять ремонтом.

Виброопоры для станков и оборудования

Виброизолирующая опора с регулирующим винтом. Предназначена для пассивной и активной виброизоляции промышленного оборудования и станков среднего размера высокой и нормальной точности с жесткими станинами при наличии стационарных и случайных колебаний.

Виброизолирующая опора с регулирующим винтом. Предназначена для пассивной и активной виброизоляции промышленного оборудования и станков среднего размера высокой и нормальной точности с жесткими станинами при наличии стационарных и случайных колебаний.

Виброопора ОВ-31М предназначена для пассивной и активной виброизоляции промышленного оборудования и станков среднего размера высокой и нормальной точности с жесткими станинами при наличии стационарных и случайных колебаний.

Предназначены для бесфундаментного размещения, активной и пассивной виброизоляции оборудования. Имеют монтажные отверстия в основании для надежной фиксации. Несущая способность опор 9. 2500 кг.

Фиксатор ФГС предотвращает самопроизвольное горизонтальное смещение оборудования, установленного на виброизолирующих опорах. При воздействии на виброопору горизонтальных сил, смещение будет только в пределах зазора между опорой и ФГС.

Тип LME-80 M10 современная технологичная виброопора с высокой износостойкостью, для поглащения высоко- и среднечастотных вибраций. Несущая способность опоры – 25. 300 кг.

На сайте Станкофф.RU вы можете купить виброопоры для оборрудования и станков ведущих производителей. В наличии и под заказ популярные модели виброизолирующих опор по лучшим ценам. Только выгодные предложения с подробными описаниями и фото.

Назначение и преимущества использования

Высокая вибрационная активность оборудования на любом производстве становится источником многочисленных проблем и устраняется с применением различных способов, отличающихся сложностью исполнения и размером финансовых затрат. Самым практичным методом из существующих технологий является приобретение специальных подушек, способных гасить волны, образующиеся при работе механических агрегатов. Для эффективного демпфирования и снижения амплитуды колебаний достаточно купить виброопоры для станков, позволяющие обеспечить результативное поглощение вибрации и устранение шума.

Виброопоры для оборудования используются для того чтобы устранить или снизить уровень разрушительных колебаний до допустимых значений. Применение устройств на производстве дает возможность:

• повысить эффективность и качество работы;
• увеличить точность выполняемых операций;
• максимально использовать рабочий ресурс механизмов;
• устранить дискомфорт для обслуживающего персонала.

Источниками вибрации являются практически все виды промышленного оборудования. Независимо от происхождения волн, возникающих во время работы механизмов, вибрационные поля приводят к быстрому износу деталей и снижают эффективность рабочего процесса. Наличие постоянного шума и колебаний причиняет вред не только станкам и окружающим конструкциям, но и оказывает негативное воздействие на человеческий организм. Следствием длительной работы в условиях постоянной вибрации становятся различные патологические нарушения, которые становятся причиной профессиональных и общих заболеваний.

Виброопоры для станков выполняют функции активной и пассивной защиты оборудования от разрушительного влияния механических колебаний и дополнительно позволяют:

• повысить мобильность технических устройств;
• производить установку агрегатов без устройства фундамента;
• выполнять регулировку высоты и горизонтального уровня станков.

Приспособления предназначены для установки на малых и средних агрегатах, оснащенных станиной высокой или нормальной точности. Средства, затраченные на то, чтобы купить виброопоры, в короткие сроки окупаются за счет увеличившегося срока службы оборудования, повысившегося класса качества продукции и работоспособности персонала.

Конструкция и разновидности

Недорогие, устойчивые к нагрузкам, агрессивным средам и коррозии, виброизолирующие опоры имеют простую конструкцию, и классифицируются в зависимости от предполагаемой статической нагрузки и диапазона собственной частоты. Основным рабочим элементом устройства является подушка, изготовленная из резины или металла, и обеспеченная специальной подошвой с противоскользящими свойствами. При создании виброопор для станков с большим объемом и массой конструкция усиливается пружинами или рессорами, выполняющими функцию амортизатора.

Выбор устройства с оптимальными техническими характеристиками позволит достичь максимального эффекта при использовании. По материалу изготовления основания виброопоры подразделяются на следующие виды:

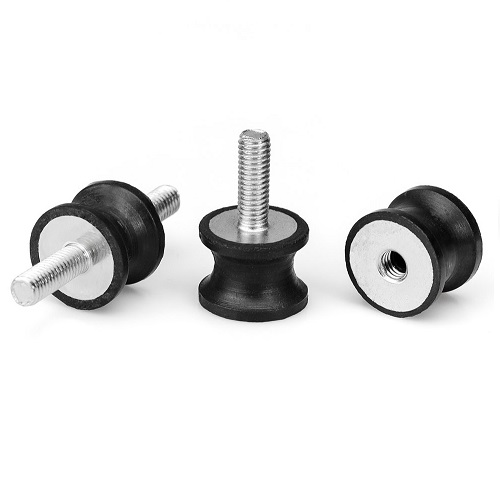

1. Резиновые. Отличаются хорошей морозоустойчивостью, но не могут применяться при температуре выше 60 градусов, вызывающей быстрое разрушение основы. Создаются из синтетического и натурального сырья с разным удельным весом.

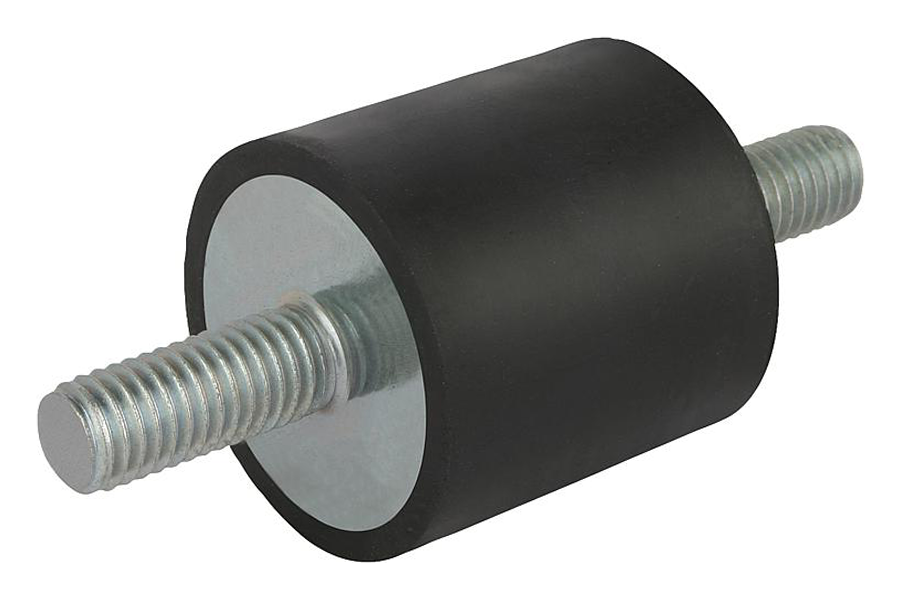

2. Резинометаллические. Относятся к комбинированному типу. Усиление металлической прокладкой обеспечивает сохранность резинового слоя и дает возможность регулировать высоту и уровень оборудования при установке.

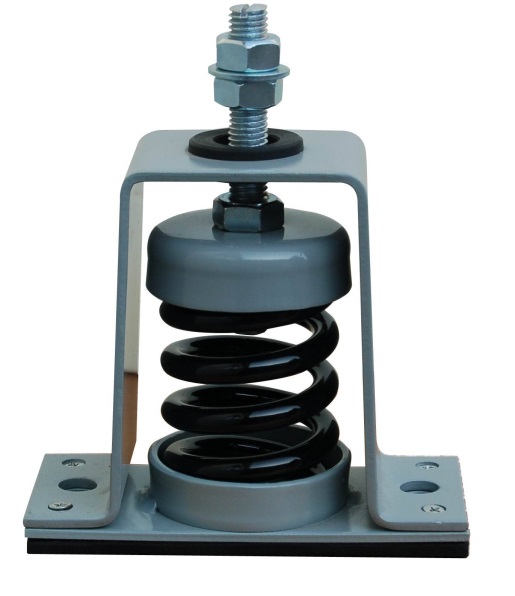

3. Цельнометаллические. Применяются для поглощения вибраций при работе массивных станков. В процессе эксплуатации допускается небольшая деформация изделия, которая не влияет на виброизоляционные свойства.

Недостатком цельнометаллических приспособлений является неспособность гасить колебания высокой частоты. Некоторые производители используют при производстве виброопор композицию свинца и асбеста, пробковое или фетровое основание.

OLX.ua – объявления №1 в Украине – виброопоры

Обычные объявления

Найдено 40 объявлений

Найдено 40 объявлений

Хотите продавать быстрее? Узнать как

Виброопора ОВ31М

Бизнес и услуги » Оборудование

300 грн.

Днепр, Жовтневый Вчера 09:55

Виброопоры

Бизнес и услуги » Оборудование

30 грн.

Киев, Деснянский Вчера 00:09

Комплект виброопор компрессора пневмоподвески Mercedes AMK Wabco

Автозапчасти и аксессуары » Автозапчасти

976 грн.

Виброопоры ОВ-31М-УХЛ4

Бизнес и услуги » Оборудование

250 грн.

Виброопоры ОВ-31М

Бизнес и услуги » Оборудование

300 грн.

Днепр, Индустриальный 22 февр.

Виброопора под двигатель, силовые установки и оборудование

Запчасти для транспорта » Запчасти для спец / с.х. техники

Гарантированно получайте товар, либо деньги обратно на карту Подробней.

80 грн.

ОВ-31М виброопора

Бизнес и услуги » Оборудование

300 грн.

Виброопоры станочные Vibroflex М16 GB Pro от завода-производителя

Бизнес и услуги » Оборудование

150 грн.

Виброопора (виброопоры) ОВ-31МП для легких, средних и тяжелых станков

Бизнес и услуги » Оборудование

275 грн.

Харьков, Индустриальный 21 февр.

Виброопора ОВ-31МП с шпильками М10, М12, М14, М16, М18, М20, М22, М24

Бизнес и услуги » Оборудование

275 грн.

Виброопора полиуретановая, опора для станков . 80 М16

Бизнес и услуги » Оборудование

160 грн.

Одесса, Малиновский 20 февр.

Виброопора ОВ-31 из СССР

Бизнес и услуги » Оборудование

250 грн.

Днепр, Амур-Нижнеднепровский 20 февр.

Виброопора ОВ-70

Бизнес и услуги » Оборудование

400 грн.

Виброопоры ОВ-31м

Бизнес и услуги » Оборудование

300 грн.

Днепр, Амур-Нижнеднепровский 19 февр.

Виброопора (виброизоляторы) ОВ-31МП под любые станки/ оборуд./ технику

Бизнес и услуги » Оборудование

275 грн.

Шипы, виброопоры ,конусы для колонок усилителей и источников сигнала.

Аудиотехника » Прочая аудиотехника

200 грн.

Виброопоры (вибровставки) для монтажа вентагрегатов на потолке

Строительство / ремонт » Вентиляция

Гарантированно получайте товар, либо деньги обратно на карту Подробней.

50 грн.

Срочно ! Виброопора Ов 31 М

Бизнес и услуги » Оборудование

365 грн.

Виброопора (виброопоры/виброизоляторы/подушки) ОВ-31МП с шпилькой М16

Бизнес и услуги » Оборудование

275 грн.

Харьков, Индустриальный 17 февр.

Виброопоры ОВ-31м, ОВ31м

Бизнес и услуги » Оборудование

336 грн.

Днепр, Амур-Нижнеднепровский 13 февр.

Виброопоры для станков

Бизнес и услуги » Оборудование

2 000 грн.

Виброопора м10 м12 для небольшого станка оборудования

Бизнес и услуги » Оборудование

180 грн.

Виброопора ОВ-31М

Бизнес и услуги » Оборудование

390 грн.

Виброопоры для виброплит, виброамортизаторы, и тд.

Бизнес и услуги » Оборудование

100 грн.

Виброопора

Бизнес и услуги » Оборудование

Гарантированно получайте товар, либо деньги обратно на карту Подробней.

200 грн.

Виброопора АФД-9 и АФД-8

Электроника » Аксессуары и комплектующие

60 грн.

Виброопора, виброподушка, виброизолятор производство-реставрация.

Бизнес и услуги » Прочие услуги

Виброопоры (виброопора) ОВ-31МП

Бизнес и услуги » Оборудование

275 грн.

Виброопора для станков

Бизнес и услуги » Оборудование

275 грн.

Виброопора ОВ-31М

Бизнес и услуги » Оборудование

365 грн.

Продам комплект виброопор ОВ-31м

Бизнес и услуги » Оборудование

800 грн.

Віброопора, Виброопора, Ножка, AirLoc AG 302-VRC (Швейцарія)

Бизнес и услуги » Оборудование

1 200 грн.

виброопоры

Бизнес и услуги » Оборудование

180 грн.

Виброопоры

Бизнес и услуги » Оборудование

10 грн.

Харьков, Октябрьский 30 янв.

Виброопора . На станок

Бизнес и услуги » Оборудование

250 грн.

Виброопоры на кондиционеры,станки,др..

Бизнес и услуги » Оборудование

42 грн.

виброопора ов-31м новая

Бизнес и услуги » Оборудование

315 грн.

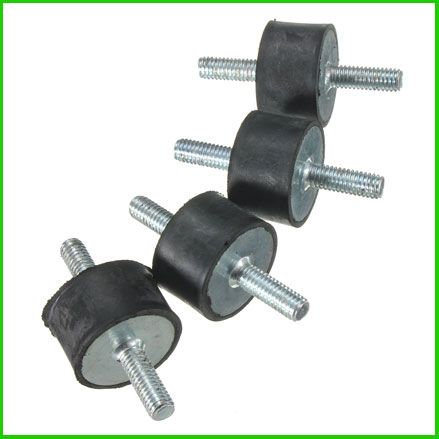

Виброопоры для кондиционера

Электроника » Климатическое оборудование

Гарантированно получайте товар, либо деньги обратно на карту Подробней.

350 грн.

Продам виброопоры новые. Цена за все. Пробовали, но не подошли.

Инструменты » Прочий инструмент

400 грн.

Похожие запросы:

• виброопоры в рубрике Оборудование

• Недавно просмотренные
• Избранные объявления ( 0 )
• Избранные результаты поиска ( 0 )

Простите, но данное объявление больше не доступно

Однако вы можете найти похожие объявления в этой категории.

• Главные рубрики OLX

Главные рубрики OLX :

• Киевская область (14)
• Одесская область (2)

• Днепропетровская область (10)
• Черкасская область (2)

• Харьковская область (5)
• Львовская область (1)

• Донецкая область (2)
• Ровенская область (1)

• Житомирская область (2)
• Волынская область (1)

Бесплатное приложение для твоего телефона

• Мобильная версия
• Версия для смартфонов
• Десктоп версия

Результаты поиска были добавлены в Избранные

Объявление было добавлено в Избранные

Войдите, чтобы сохранить Наблюдаемые в своей учетной записи

Этот сайт использует cookies. Вы можете изменить настройки cookies в своём браузере. Узнать больше.

Вы можете изменить рекламные настройки для партнеров OLX тут

Хотите ли вы получать такие предложения по email?

Установите пароль для вашей учетной записи

Какие преимущества создания учетной записи на OLX?

• Размещение объявлений без подтверждения
• Доступ к пользователям OLX в любое время
• Легкость настройки учетной записи

Вход с FacebookУстановить пароль

Авторизуйтесь в свою учётную запись OLX!

• Быстрее получайте ответы на объявления
• Получите доступ к истории всех ответов
• Пользуйтесь всеми функциями вашей учётной записи

Входя в раздел Мой профиль, вы принимаете Условия использования сайта

7 вещей, которые следует учитывать перед выбором виброустановки

В связи с тем, что Microsoft прекратила выпуск обновлений, в том числе безопасности, некоторые функции, такие как проверка и CAD, могут не работать для вас. Мы рекомендуем использовать Google Chrome, Microsoft Edge, Firefox или Safari для обеспечения полной функциональности. Спасибо – команда Ruland

МЕНЮ

Поиск

Магазин

Аккаунт

Настройки

Язык:

Английский

• немецкий
• испанский

Валюта

USD – доллар США

• евро – евро

Каждое приложение отличается, но есть общие проблемы, которые затрагивают все типы машин и оборудования в различных отраслях промышленности. Вибрация, ударные нагрузки и шум, вероятно, будут важными факторами в большинстве сред, и обычным способом смягчения этих факторов является использование крепления для виброизоляции а также резиновые бамперы .

Виброизолирующие опоры состоят из металлического сердечника и резиновой оболочки, которые снижают вибрацию и шум в различных механизмах благодаря амортизирующим свойствам резины. Они крепятся к машинам или поверхностям с помощью двух резьбовых отверстий, двух шпилек или одной шпильки и одного резьбового отверстия в зависимости от потребностей применения. Виброизоляционные опоры часто размещают между двумя частями оборудования, чтобы изолировать их вибрации. Они предназначены для предотвращения повреждения и шума оборудования и поверхностей, на которые оно опирается, поглощая кинетическую энергию, генерируемую во время работы, продлевая срок службы и создавая более безопасную и тихую рабочую среду.

Резиновые бамперы похожи по конструкции и функциям, но имеют только одно крепление. Они являются лучшим выбором для поглощения прямых ударных нагрузок, таких как дверцы машин, или в качестве защитных буферов в автоматизированном оборудовании. Их также можно использовать в качестве опор для смягчения вибраций пола, подъема сборки и защиты пола/оборудования от повреждений. Резиновые бамперы имеют более широкий выбор материалов и вариантов твердости по Шору, что позволяет использовать их в более широком диапазоне применений.

Прежде чем вы сможете просто выбрать один из этих компонентов, вы должны учесть все или некоторые из следующих факторов.

1. Как будет крепиться виброопора или бампер?

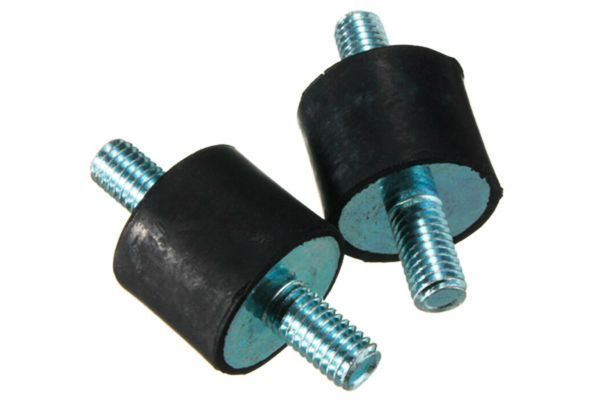

Эти амортизирующие опоры доступны с одной или двумя шпильками, с одним резьбовым отверстием, с двумя резьбовыми отверстиями или с одной шпилькой и одним резьбовым отверстием, что дает разработчикам возможность выбора способа их крепления. Если компонент необходимо установить только на одном конце, лучшим вариантом будет резиновый амортизатор, и проектировщик должен решить, будет ли сборка лучше поддерживаться резьбовым отверстием или резьбовой шпилькой. К счастью, между этими двумя конфигурациями крепления нет заметной разницы в производительности, поскольку она определяется твердостью по Шору, высотой и материалом резиновой оболочки.

Существует несколько различных конфигураций виброопор для различных областей применения.

Установка виброизоляционного крепления сложнее, чем резинового бампера, поскольку пользователь должен устанавливать их с любого конца. Они в основном используются для соединения двух частей машины вместе. Зажатые между двумя компонентами или поверхностями машины, они могут эффективно стабилизировать сборку, поглощая при этом удары и вибрации. Важно учитывать, что виброопоры со временем изнашиваются и требуют замены. Конструкция самой машины со шпильками или резьбовыми отверстиями или их комбинация влияет на то, как она будет первоначально собрана, а также на то, как она будет обслуживаться с помощью сменных виброизолирующих опор.

2.

Какова ожидаемая максимальная ударная нагрузка?

Неудивительно, что виброизоляционные опоры и резиновые бамперы не обладают одинаковыми свойствами демпфирования или амортизации. Размеры и материал кожуха влияют на поведение этих компонентов при ударных нагрузках. Крепления с большим внешним диаметром могут выдерживать более сильные удары, но могут не соответствовать ограниченному пространству приложения. Аналогично, крепления большей длины не могут поглощать такие высокие нагрузки, как более короткие крепления с таким же наружным диаметром, но они могут быть полезны для создания большего буфера между движущимися частями и чувствительными компонентами. Резиновые бамперы конического типа выдерживают большие ударные нагрузки, используя прогрессивную упругость для более постепенного поглощения ударных нагрузок, чем стандартные цилиндрические бамперы. Разница сродни удару по тормозам автомобиля и постепенному торможению на более длинном расстоянии. Однако эта дополнительная устойчивость обходится дороже и может понадобиться не во всех приложениях.

Цилиндрические бамперы поглощают ударные нагрузки линейно и одновременно. Конические бамперы более плавно поглощают ударные нагрузки.

Чем выше твердость, тем большую ударную нагрузку может выдержать виброопор. Куртки твердостью 40 Shore A, относительно мягкие и податливые, могут выдерживать самые низкие нагрузки. Куртки твердостью 55 по Шору А обеспечивают баланс амортизации и жесткости. Куртки с твердостью 70 по Шору А обладают наибольшей устойчивостью к ударным нагрузкам, но при этом являются сравнительно жесткими.

3. Насколько необходимо гашение вибрации?

Интенсивность вибрации определяется самим приложением. Одним из наиболее распространенных применений амортизирующих опор являются опоры для промышленного оборудования, такого как конвейеры. Вибрация и шум, создаваемые этими системами в производственных цехах, могут быть огромными. В таких случаях пользователям обычно рекомендуется выбирать регулируемые ножки, предназначенные для этих целей. Уровень вибрации, которую может гасить виброопор, напрямую зависит от материала его кожуха. Чем ниже твердость кожуха виброопор, тем большее гашение вибрации они обеспечивают, создавая обратную зависимость между демпфированием вибрации и сопротивлением ударной нагрузке. Более высокая виброопора с большим количеством резины может поглощать больше вибрации, но также имеет меньшую ударную нагрузку.

4. Насколько важен дюрометр?

Дюрометр измеряет жесткость виброопор и служит их основным индикатором работы, в значительной степени определяя жесткость пружины компонента и допустимую осевую нагрузку. Первым шагом дизайнера, выбирающего одну из этих деталей, должно быть определение желаемого дюрометра. Жесткость пружины означает, какое усилие требуется для сжатия резинового бампера. Чем больше жесткость пружины, тем жестче компонент и наоборот. Осевая грузоподъемность относится к тому, какое усилие может поглотить виброопора, и увеличивается с твердостью, как жесткость пружины. Крайне важно, чтобы проектировщик понимал силы, с которыми должны справляться эти компоненты, чтобы выбрать один из них с правильным твердомером.

Как ни странно, многие производители виброопор не контролируют твердость, а это означает, что вы не знаете, что получаете при покупке. Нередко производители указывают допуски твердомера в диапазоне от 40 до 70. Этой огромной разницы более чем достаточно, чтобы свести на нет желаемую ударную нагрузку или контроль вибрации, и даже может представлять опасность для операторов и посторонних, когда задействовано крупное оборудование. Ruland предлагает виброопоры и бамперы с допуском по твердости +/- 5, что находится в постоянном безопасном диапазоне.

5. Что такое операционная среда?

Виброопоры и резиновые амортизаторы предлагаются с различными материалами оболочки и сердцевины, что объясняется не только их различными эксплуатационными характеристиками. Эти компоненты могут подвергаться воздействию таких соединений, как масло, жир, химические растворители и кислоты, или факторам окружающей среды, таким как экстремальная температура и ультрафиолетовое излучение. Выбор правильной комбинации материалов гарантирует, что виброопоры сохранят свои рабочие характеристики и не выйдут из строя преждевременно. В приведенной ниже таблице представлен обзор того, как каждый вариант обрабатывает различные операционные среды:

6. Каких температур можно достичь при применении?

Виброопоры и резиновые амортизаторы могут сохранять свои рабочие характеристики в жарких и холодных условиях, в зависимости от выбранного материала кожуха и продолжительности воздействия температуры. Крепления из натурального каучука могут выдерживать длительную температуру до 176° F (80° C) и кратковременное воздействие до 266° F (130° C). Они могут выдерживать длительное воздействие низких температур до -40° F (-40° C) или кратковременное воздействие окружающей среды -76° F (-60° C). Резина NBR не может выдерживать такие низкие температуры (-22° F/-30° C в течение длительного времени и -40° F/-40° C в краткосрочной перспективе), но может выдерживать более высокие температуры до 248° F (120° C) в течение длительного времени. -срочный и 302° F (150° C) краткосрочный. Силикон обладает наибольшей термостойкостью при рабочих температурах от -76° F (-60° C) до 446° F (230° C). Последствия превышения номинальных температур различаются, и их важность зависит от требований к производительности приложения. Если резиновые кожухи подвергаются воздействию температур или времени воздействия, превышающего рекомендуемые, они станут гибкими и потеряют жесткость. И наоборот, при низких температурах куртки становятся более ломкими и твердыми, что может привести к растрескиванию и отслаиванию, которые могут остаться навсегда. Виброопоры и резиновые амортизаторы, как правило, нельзя использовать в местах, подверженных воздействию солнечных лучей или требующих регулярной УФ-дезинфекции. Регулярное воздействие УФ-излучения ухудшает характеристики этих компонентов независимо от того, используется ли оболочка из натурального каучука, каучука NBR или силикона. В этих случаях блокируют УФ-излучение или используют нестандартный материал, например, неопрен.

7. Является ли стоимость фактором?

Многие полезные свойства виброопор и резиновых амортизаторов связаны с более дорогими конструкциями и материалами. Сердечник из нержавеющей стали с силиконовой оболочкой, например, обеспечивает превосходную химическую стойкость и износостойкость, однако во многих случаях это не требуется. Разница в цене невелика в небольших количествах, но может быстро стать очевидной при заказе сотен или тысяч. В большинстве приложений эти компоненты необходимы только для амортизации легких нагрузок в рабочих условиях с ограниченным воздействием, что позволяет использовать менее дорогие цилиндрические модели с кожухом из натурального каучука и стальным сердечником.

Пошаговое руководство по выбору виброопор

Являясь ведущим специалистом в области резиновых виброопор, мы предлагаем наш обширный опыт и пошаговое руководство, чтобы помочь вам выбрать правильные резиновые опоры. Продолжайте читать наше простое руководство по выбору лучшего антивибрационного крепления, которое подойдет именно вам.

Что такое антивибрационные опоры?

Антивибрационные опоры крепятся к машинам для устранения вибрации и шума. Вибрация машин от оборудования может передаваться на опорную конструкцию и распространяться на большие расстояния, излучаясь в виде шума в другом месте здания или конструкции. Крепления обычно изготавливаются из резины или комбинации резины и других материалов. Резиновые виброопоры особенно эффективны для предотвращения передачи вибраций, создаваемых машинами.

Антивибрационные опоры обладают отличными свойствами поглощения ударов и вибрации. Части оборудования и механизмов, подверженные воздействию шума, ударов и вибраций, могут быть серьезно повреждены, что влияет на их срок службы, эффективность и безопасность. Повышенный риск повреждения часто может привести к более частым ремонтам и заменам, увеличивая затраты компании или отдельного лица. Имея это в виду, неудивительно, что эти крепления так широко используются в различных отраслях, от оборонного сектора до возобновляемых источников энергии и производства электроэнергии.

Как выбрать антивибрационное крепление:

1. Определите общий вес (кг) оборудования/машин и количество необходимых креплений.

Чем больше общий вес, тем больше креплений или больше количество креплений, необходимых для снижения вибрации машины.

2. Рассчитайте вес каждого крепления. Обязательно учитывайте, что вес на оборудовании может быть распределен неравномерно.

Например, если оборудование весит 340 кг, для оборудования потребуются резиновые опоры весом 85 кг каждая, если для равномерного распределения веса будут приобретены четыре опоры. Проверьте центр тяжести, чтобы обеспечить равномерное распределение нагрузки, поскольку в разных местах могут потребоваться разные крепления.

3. Измерить скорость движения машины.

Рассчитайте нормальную рабочую скорость механизма, называемую частотой форсирования, а также самую низкую рабочую скорость (обычно на холостом ходу).

4. Определите статический прогиб опоры.

Статическое отклонение — это просто величина, на которую сжимается виброизолирующая опора под весом оборудования. Чем больше статическое отклонение, тем больше работы приходится выполнять креплению. Например, если пружина имеет высоту 10 см в ненагруженном состоянии и сжимается до 9 см под весом оборудования, статическое отклонение составляет 1 см. Вот как рассчитывается статическое отклонение.

5. В зависимости от нагрузки на крепление выберите подходящий тип крепления, обеспечивающий требуемый статический прогиб.

Примите во внимание особые требования применения и требуемое снижение вибрации. Графики, показывающие изоляцию вибрации от прогиба, можно использовать для определения уровней снижения вибрации. Пожалуйста, свяжитесь с нами, чтобы получить рекомендации или дополнительную информацию.

6. Убедитесь, что все соединения и соединения с оборудованием, такие как выхлопы, трубопроводы и воздуховоды, гибкие, чтобы оборудование могло свободно перемещаться.

Резиновые виброизоляционные опоры имеют ряд преимуществ и предлагают отличное соотношение цены и качества. Они не только служат для защиты оборудования, уменьшая воздействие мощности машин, но и продлевают срок службы оборудования, транспортных средств и конструкций. Без резиновых виброопор на оборудовании простое воздействие вибрации может вызвать ослабление и даже привести к отказу. Поэтому крайне важно защитить не только свое оборудование, но и благополучие рабочих, использующих оборудование с подходящими креплениями. Виброгасящие опоры просты в установке и доступны в различных размерах, конструкциях и грузоподъемности.

Типы антивибрационных креплений

Используя правильный тип крепления, вы можете увеличить срок службы оборудования, снизив при этом неблагоприятное воздействие вибрации, шума и ударов. GMT разрабатывает, производит и поставляет широкий спектр специализированных опор, предлагая как стандартные, так и индивидуальные решения для множества промышленных применений:

1. ВиброизоляторыНаш ассортимент из изоляторов работает для снижения любого шума, передаваемого наружу от машины (активные ). Изоляторы также могут уменьшить количество вибраций, передаваемых на машину от внешнего источника, такого как ее фундамент (пассивный).

Виброизоляторы имеют множество применений, например, в оборудовании для пищевой и фармацевтической промышленности. Конкретные примеры использования включают отопительное и вентиляционное оборудование, вентиляторы и электрогенераторы.

2. Резиновые виброопоры

В отличие от виброизоляторов, резиновые опоры могут обеспечивать защиту от вибрации и ударов в трех разных направлениях. Они также обеспечивают высокий уровень стойкости к жирам и маслам, что делает их популярным выбором как в автомобильной, так и в морской промышленности. Резиновые виброопоры часто встречаются как в двигателях, так и в генераторах.

3. Крепления для троса

Коррозионностойкие и полностью изготовленные из нержавеющей стали крепления для стальных канатов, разработанные специально для работы в самых суровых условиях. Они изолируют удары и вибрации со всех сторон и предлагают решение самых сложных задач, не требующее технического обслуживания.

Эта устойчивость делает наш ассортимент креплений для тросов идеальными для использования в военных целях, сертифицированных по стандартам MIL-STD-167 для вибрации, MIL-STD-810 для условий окружающей среды и MIL-S-9.01 для шока. Их можно найти в транспортных средствах повышенной проходимости, самолетах и ​​​​транспортных средствах.

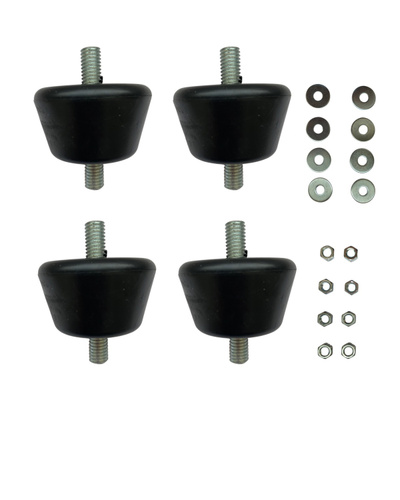

4. Конические крепления

Конические крепления также называются резиновыми конусными креплениями. С правильными шайбами ​​эти опоры подходят как для сжимающих, так и для сдвигающих нагрузок. Обладая отказоустойчивостью и высокой грузоподъемностью, они предназначены для мобильных приложений в автомобильной, коммерческой и морской промышленности.

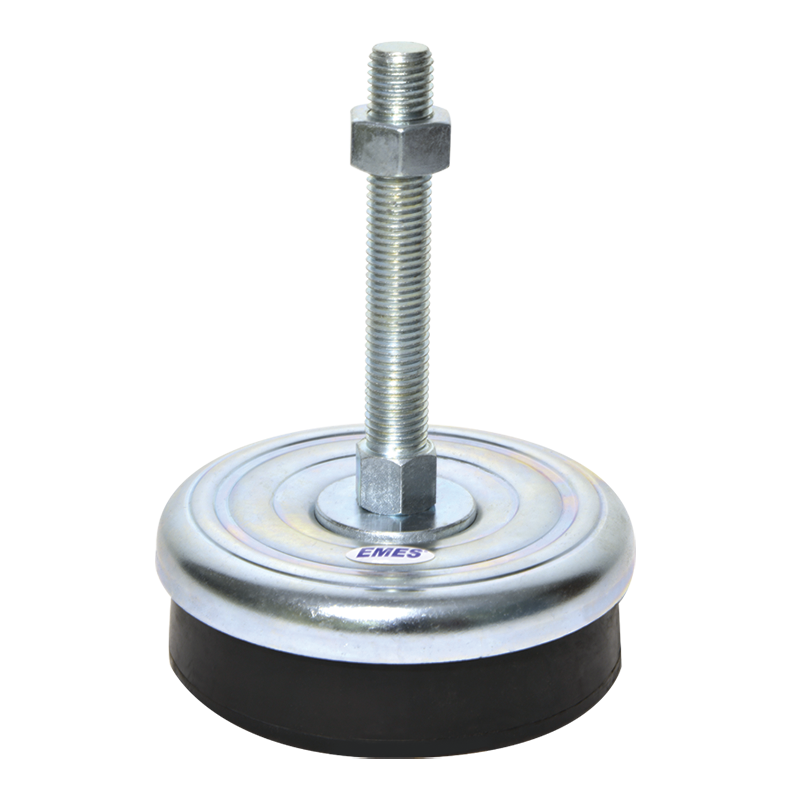

5. Ножки машины

Ножки машины уменьшают вибрации и гасят ударные нагрузки. Имея возможность контроля отскока и различные варианты жесткости резины для каждого применения, нетрудно понять, почему опоры машин так широко используются в таких отраслях, как возобновляемая энергетика, производство электроэнергии, сельское и лесное хозяйство. Общие области применения включают морские опоры, опоры двигателя и опоры генератора.

Являясь ведущим специалистом в области резиновых виброопор, мы располагаем рядом доверенных консультантов, которые могут помочь вам подобрать оптимальные виброизоляционные опоры в соответствии с вашими требованиями. Если вам нужны дополнительные рекомендации относительно любого из наших специализированных антивибрационных креплений или вы хотите узнать о наших индивидуальных услугах, пожалуйста, не стесняйтесь обращаться к нам сегодня.

Поделиться в вашей сети

Виброопоры и аксессуары | Reid Supply

# на странице 102550100200Все Список Сетка Сортировать по: Самое актуальное В алфавитном порядке В обратном порядке по алфавиту

---

Крепления для чашек

В наличии Отложенный заказ. Нажмите здесь, чтобы запросить время выполнения заказа.

Свободно стоящие чашечные крепления обеспечивают превосходную защиту от ударов, вибрации и шума при сжатии и сдвиге в суровых условиях. Куполообразная форма защищает от загрязнения маслом благодаря низкопрофильной компактной конструкции. Фланцевые чашечные крепления с 2 отверстиями обеспечивают превосходную защиту от сильных ударов, вибрации и шума. Прочная блокирующая конструкция из металла и неопрена обеспечивает отказоустойчивость, а куполообразная форма верхней металлической пластины защищает от загрязнения маслом. Фланцевые опоры с 4 отверстиями обеспечивают превосходную защиту от сильных ударных нагрузок с эффективными виброизоляционными характеристиками на частотах выше 40 Гц. Эти чашеобразные крепления можно устанавливать в любом положении для защиты чувствительного оборудования.

{0} вариантов (применены фильтры) {0} вариантов (без применения фильтров)

Пневматические опоры

В наличии Отложенный заказ. Нажмите здесь, чтобы запросить время выполнения заказа.

Пневматические опоры хорошо подходят для применений, требующих больших изоляторов прогиба, и легко выравниваются добавлением или выпуском воздуха. Это крепление отклоняет ударные нагрузки и передает усилия на прочную наружную стену, снижая вибрацию до 90%.

{0} вариантов (применены фильтры) {0} вариантов (без применения фильтров)

Крепления для сэндвичей

В наличии Отложенный заказ. Нажмите здесь, чтобы запросить время выполнения заказа.

Односторонние многослойные опоры с наружной резьбой поглощают передачи между двумя панелями, оборудованием или механизмами, которые могут вызывать опасные вибрации, шум и удары. Резиновый материал долговечен, а шпилька приклеена для дополнительной прочности. Смешные формы, двухсторонние многослойные крепления с наружной и наружной резьбой поглощают передачи между двумя панелями, оборудованием или механизмами, которые могут вызывать вредные вибрации, шум и удары. Резиновый материал прочен, а шипы соединены для прочности. Многослойные крепления поглощают передачи между двумя металлическими панелями или механизмами, а клеевые крепления обеспечивают разнонаправленную виброизоляцию.

{0} вариантов (применены фильтры) {0} вариантов (без применения фильтров)

Приклеиваемые крепления

В наличии Отложенный заказ. Нажмите здесь, чтобы запросить время выполнения заказа.

Цельные клеевые крепления обеспечивают разнонаправленную виброизоляцию, амортизацию ударов и снижение шума. Эти отказоустойчивые крепления просты в установке и обеспечивают стабильную работу при использовании с рекомендованными амортизирующими шайбами. Двухкомпонентные клеевые крепления обеспечивают разнонаправленную виброизоляцию, амортизацию ударов и снижение шума. Эти отказоустойчивые крепления просты в установке и обеспечивают стабильную работу при использовании с рекомендованными амортизирующими шайбами.

{0} вариантов (применены фильтры) {0} вариантов (без применения фильтров)

Кольцевые крепления

В наличии Отложенный заказ. Нажмите здесь, чтобы запросить время выполнения заказа.

Кольцевые опоры защищают чувствительное оборудование от мешающих частот от 600 до 1800 об/мин. Эти низкочастотные крепления изготовлены из натурального каучука с оцинкованными застежками. Они защитят от нежелательной передачи ударов и вибраций. Области применения включают: медицинское оборудование, измерительные приборы, клапаны, небольшие насосы, небольшие двигатели, компрессоры, приборные панели бизнес-машин, камеры и вентиляторы.

{0} вариантов (применены фильтры) {0} вариантов (без применения фильтров)

Полосы виброизоляции

В наличии Отложенный заказ. Нажмите здесь, чтобы запросить время выполнения заказа.

Виброизолятор Полосы можно нарезать до нужного размера, чтобы он соответствовал вашему применению. Непрерывные полосы имеют эластомер, который представляет собой неопрен твердостью 50, чтобы обеспечить контролируемое отклонение, изоляцию и снижение шума.

{0} вариантов (применены фильтры) Вариантов: {0} (без применения фильтров)

Компрессионные крепления

В наличии Отложенный заказ. Нажмите здесь, чтобы запросить время выполнения заказа.

Неопреновые компрессионные опоры защищают от ударов, вибрации и шума при горизонтальном или вертикальном сжатии. Эти опоры из неопреновой резины имеют металлические вставки и пластины, которые лучше всего подходят для использования в компрессорах, двигателях, вентиляторах и генераторах.

{0} вариантов (применены фильтры) {0} вариантов (без применения фильтров)

Клиновые крепления

В наличии Отложенный заказ. Нажмите здесь, чтобы запросить время выполнения заказа.

Клиновые опоры обеспечивают превосходную изоляцию и демпфирующие свойства, позволяя точно регулировать выравнивание при полной нагрузке. Эти крепления компактны, имеют малую строительную высоту и доступны в самоблокирующемся исполнении.

{0} вариантов (применены фильтры) {0} вариантов (без применения фильтров)

Антивибрационные опоры

В наличии Отложенный заказ. Нажмите здесь, чтобы запросить время выполнения заказа.

Промышленные антивибрационные опоры для тяжелых условий эксплуатации имеют высокопрочную конструкцию для уменьшения ударов и вибрации на 80%. Большая опорная пластина обеспечивает точное выравнивание и предотвращает ходьбу или соскальзывание с места. Низкочастотные антивибрационные опоры специально разработаны для обеспечения изоляции низкочастотных вибраций, выравнивания и амортизации ударов для электроники и машин. Поворот на 15 градусов от центра позволяет приспосабливаться к неровным поверхностям благодаря неопрену, прочно прикрепленному к стальному основанию. Кольцевые крепления защищают чувствительное оборудование от мешающих частот от 600 до 1800 об/мин. Эти низкочастотные крепления изготовлены из натурального каучука с оцинкованными застежками.
