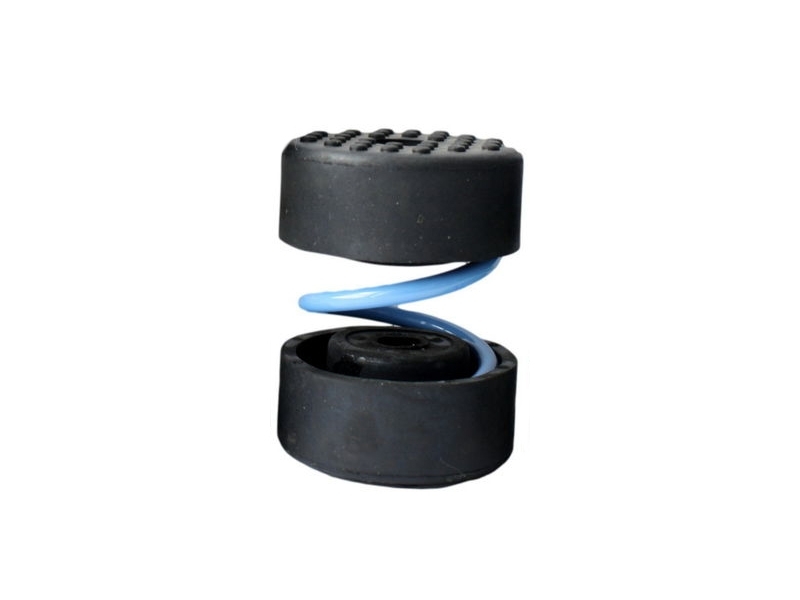

Виброопоры пружинные – от производителя по доступной цене

Цельнометаллические стальные пружинные виброопоры открытого типа серии SS

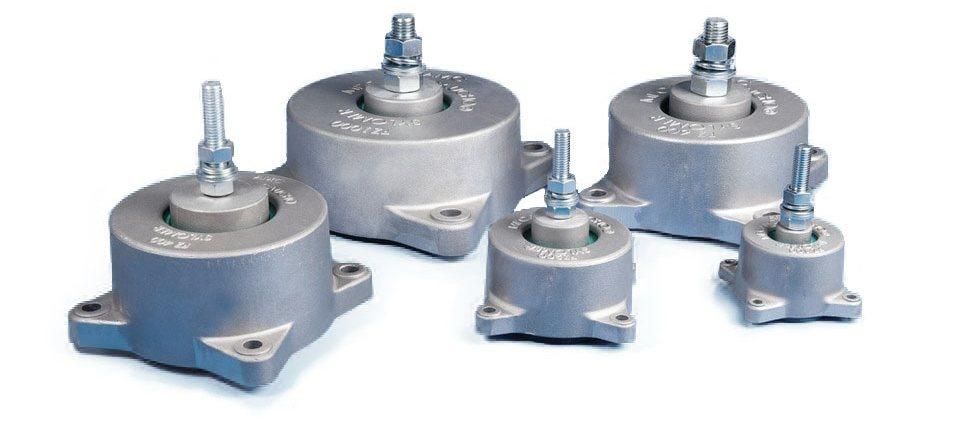

Пружинные виброопоры серии CS/CSR с ограничителем колебаний

Универсальные эластомерные виброопоры на базе вспененного полиуретана

Блочные пружинные виброопоры открытого типа для больших нагрузок

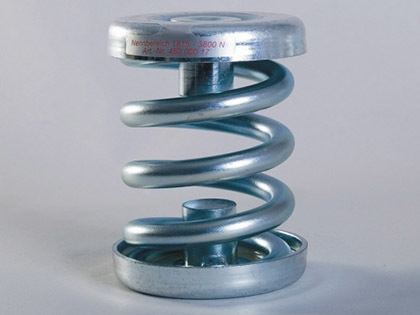

Стальные пружинные виброопоры серии SS состоят из двух опорных чашек и цилиндрической пружины, изготовленной из высококачественной рессорно-пружинной стали 60С2А. Для увеличения прочности и коррозионной стойкости, поверхности виброопоры подвергнуты дробеструйной обработке. Чашки и пружина неразрывно связаны между собой специальным 3-ех компонентным составом, который способен выдерживать значительные динамические нагрузки и обладает хорошей стойкостью к ароматическим и алифатическим растворителям, топливу, маслам, воде, растворам солей, к сезонным перепадам температур. Опорные чашки имеют центральные отверстия с резьбой для фиксации опоры между оборудованием и основанием. Опоры покрыты порошковой краской улучшенной рецептуры с повышенной эластичностью RAL 9005 (глубокий черный). Это гарантирует цельность покрытия и защиту виброопоры от воздействий окружающей среды. Пружинные виброопоры следует располагать таким образом, чтобы их центр жесткости оказался на одной вертикали с центром масс агрегата. Осадка пружин при этом должна быть одинаковой. В рабочем диапазоне нагрузок нет ограничений в горизонтальном применении.

   Пружинные виброопоры серии SS имеют низкую резонансную частоту до 3 Гц, что позволяет с высокой эффективностью виброизолировать машину или агрегат с низкой рабочей частотой до 25 Гц (1500 об/мин). Они надежны в эксплуатации и имеют практически неограниченный ресурс работы. Пружинные виброопоры широко применятся при:

изоляции источников колебаний (компрессоры, насосы, кондиционеры, вентиляторы, градирни, вытяжки, источники аварийного питания и т.п.)

изоляции приемников (чувствительное электронное оборудование, измерительное оборудование, весы, испытательные стенды и т. п.)

Преимущества

  Все виброопоры серии SS имеют одинаковую монтажную высоту 90 мм и диаметр 70 мм, а на торцах имеют унифицированную внутреннюю резьбу, что гарантирует взаимозаменяемость. Благодаря открытой конструкции пружина хорошо видна, что позволяет визуально контролировать расстояние между витками пружин без разборки и необходимости демонтажа опоры. Низкая собственная резонансная частота позволяет эффективно изолировать вибрации на минимальных частотах работы оборудования (от 300 об/мин). Опции, компоненты для регулировки высоты и опорные элементы универсальны и могут применяться для всех моделей

Технические характеристики

Опции и компоненты

«R» – резино-металлическое крепление – предотвращает передачу звуковой энергии от оборудования и увеличивает  вибродемпфирование. Опция состоит из: резьбовой шпильки, двух стальных шайб для распределения нагрузки, гайки и трех резиновых шайб, исключающих контакт основания агрегата с металлическими частями виброизолятора. Для всех моделей SS

«H» – регулировка высоты – настройка высоты выполняется с помощь резьбовой шпильки  с тремя гайками, двумя шайбами для распределения нагрузки и двумя гроверами для предотвращения самоотвинчивания гаек. Применяется для моделей SS-45…160 включительно

«НP» – опция регулировки высоты с опорной пластиной – опция «Н» дополнительно комплектуется стальными шайбой и опорной пластиной для распределения нагрузки на верхнюю чашку виброопоры. Применимо для моделей SS-260…SS-650

«HR» – регулировка высоты с резино-металлическим креплением. Включает в себя резино-металлическое крепление для предотвращения передачи звуковой энергии и увеличения вибродемпфирования (опция «R») и, дополнительно, регулировку высоты (опция «H»). Применяется для моделей SS-45…SS-160 включительно

«HRP» – опция регулировки высоты с резино-металлическим креплением и опорной пластиной. Опция состоит из: резино-металлического крепления для предотвращения передачи звуковой энергии и увеличения вибродемпфирования (опция «R»), регулировки высоты (опция «H») и опорной пластины для распределения нагрузки на верхнюю чашку виброопоры. Для моделей SS-260…SS-650 включительно

«L» – нижняя опорная пластина с резьбовой шпилькой. По желанию заказчика поставляется в неокрашенном виде для использования в качестве приварного опорного элемента для крепления виброизоляторов серии SS к несущему основанию

«LR» – опорная пластина с резьбовой шпилькой и резиновой подошвой – способствует улучшению виброизоляции на частотах выше 20 Гц (1200 об/мин). Подошва имеет толщину 10мм и развитый протектор, что улучшает свойства вибродемпфирования резины и препятствует скольжению виброопоры по фундаменту. Кроме того, резиновая подошва исключает передачу структурного шума на несущие конструкции. Применимо для всех моделей SS

«В» – нижняя опорная пластина с резьбовой шпилькой и двумя отверстиями диаметром 13мм для возможности фиксации на фундаменте. Для всех моделей виброизоляторов SS

«BR» – опорная пластина с резьбовой шпилькой, резиновой подошвой с развитым протектором (способствует улучшению виброизоляции на частотах выше 20 Гц) и возможностью фиксации на фундаменте. Комплектуется двумя резиновыми и стальными шайбами под крепеж размерности М10. Для всех моделей виброизоляторов SS

Стоимость виброопор и опций, руб/шт с учетом НДС

Нажмите здесь, чтобы задать вопрос, отправить заявку

Виброизоляторы ДО

Главная / Виброизоляторы пружинные ДО

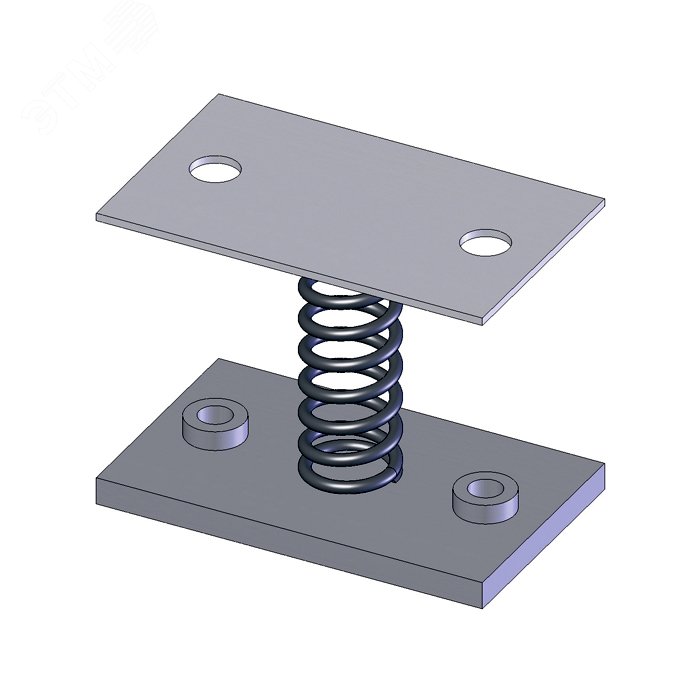

Виброизоляторы/Виброопоры ДО



Типоразмер виброизолятора пружинного ДО	Нагрузка P, кг		Вертикальная жесткость, кг/см2	Высота в свободном состоянии, h мм	Осадка пружины под нагрузкой, мм		Число рабочих витков	Масса, кг	Размеры, мм
	Рабочая (Рраб. )	Предельная (Рпр.)			(Рраб.)	(Рпр.)			L	A	B	Dср	d	d1	d2
ДО 38	12,2	15,2	4,5	72	27	33,7	5,6	0,3	100	70	60	30	3	12	8,5
ДО 39	21,9	27,3	6,1	92,5	36	45	5,6	0,4	110	80	70	40	4	12	8,5
ДО 40	33,9	42,4	8,1	113	41,7	52	5,6	1,0	130	100	90	50	5	12	8,9
ДО 41	54,0	67,4	15,4	129	43,4	54	5,6	1,0	130	100	90	54	6	14	10,5
ДО 42	94,2	117,7	16,5	170	57,2	72	5,6	1,8	150	120	110	72	8	14	10,5
ДО 43	164,8	206,0	29,4	192	56	70	5,6	2,4	160	130	120	80	10	14	10,5
ДО 44	238,4	297,9	35,7	226	66,5	83	5,6	3,65	180	150	140	96	12	14	10,5
ДО 45	372,8	466,0	44,5	281	84,5	106	5,6	6,45	220	180	170	120	15	16	12,5





ЧИТАТЬ ДАЛЬШЕ

Отдельно стоящий пружинный виброизолятор | Изолирующее крепление Kinetics FDS – Kinetics Noise Control

Пружинные виброизоляторы модели FDS модели

Kinetics состоят из отдельно стоящих стальных пружин большого диаметра без кожуха с высокой степенью прогиба, устойчивых в поперечном направлении, собранных в верхнюю нагрузочную пластину и выравнивающий узел.

Для обеспечения устойчивости пружинные изоляторы имеют боковую жесткость пружины, более чем в 1,0 раза превышающую номинальную вертикальную жесткость, и спроектированы так, чтобы обеспечивать как минимум 50% перегрузочную способность. Пружины покрыты порошковой полиэфирной краской и рассчитаны на 1000 часов работы в солевом тумане в соответствии с ASTM B-117. Пружинные изоляторы FDS меньшей грузоподъемности имеют литые неопреновые нижние нагрузочные пластины. В моделях большей грузоподъемности пружины приварены к узлам нагрузочной пластины и снабжены неопреновой шумоизоляционной прокладкой. Изоляторы FDS имеют приспособления для болтового крепления изолятора к конструкции. Изоляторы FDS доступны с прогибом до 4 дюймов (102 мм) и грузоподъемностью до 23 200 фунтов (10 523 кг) в качестве стандартных продуктов. Также доступны специальные изоляторы с более высоким прогибом и большей грузоподъемностью. Пружинные изоляторы модели FDS Kinetics очень эффективны. для контроля как высокочастотной, так и низкочастотной вибрации, создаваемой поршневыми воздушными или холодильными компрессорами, насосами, агрегатным оборудованием для обработки воздуха и кондиционирования воздуха, центробежными и осевыми вентиляторами, двигателями внутреннего сгорания и т. д.



Запросить цену

Ресурсы

Техническая спецификация

Инструкции по установке

Спецификация виброизоляции

Спецификация стояка трубы

Чертежи

ФДС

FDS-4

Фокус проекта

Университеты Шейди-Гроув, здание биомедицинских наук и инженерии

Размеры и объемы

ФДС-1

35/3500

50Б/3500Б

2500Б/7000Б

5000Б/14000Б

35/3500(м)

50Б/3500Б(м)

2500Б/7000Б(м)

5000Б/14000Б(м)

ФДС-2

100/1975

100Б/1975Б

2000Б/4500Б

4000Б/9000Б

8000Б/18000Б

100/1975 (м)

100Б/1975Б(м)

2000Б/4500Б(м)

4000Б/9000Б(м)

8000Б/18000Б(м)

Размеры и объемы

ФДС-4

100/1600

2250Б/5800Б

5500Б/11600Б

11000Б/23200Б

100/1600 (м)

2250Б/5800Б(м)

5500Б/11600Б(м)

11000Б/23200Б(м)

(m) Обозначает Метрическая система Чертеж

Применение

Пружинные опоры Kinetics Model FDS рекомендуются для использования в изоляции установленных на полу источников шума и вибрации, расположенных вблизи критически тихих зон.

9Пружинные опоры модели 0002 FDS обычно используются для уменьшения передачи шума и вибрации от низкоскоростного механического оборудования в конструкцию здания. Рабочие статические отклонения доступны до 4 дюймов (102 мм), чтобы компенсировать конструкции пола с большими пролетами.

Пружинные опоры модели FDS используются в широком диапазоне применений, некоторые из которых требуют оснований оборудования Kinetics в дополнение к пружинным изоляторам, и могут использоваться для поддержки и изоляции следующих типов оборудования: поршневых воздушных или холодильных компрессоров, моноблочных и установленных на основании насосов, агрегатного оборудования для обработки воздуха и холодильного оборудования, центробежных вентиляторов, двигателей внутреннего сгорания и т. п. Изоляторы модели FDS предназначены для использования на оборудовании, не подвержен боковым силам, таким как ветер.

---

Спецификации

Виброизоляторы должны быть отдельно стоящими, без кожуха, устойчивыми в боковом направлении стальными пружинами. Пружины должны иметь поперечную жесткость, более чем в 1,0 раза превышающую номинальную вертикальную жесткость, и должны быть спроектированы так, чтобы обеспечивать не менее 50% перегрузочной способности.

Пружины должны быть собраны или приварены между верхней и нижней нагрузочными плитами. Верхняя нагрузочная пластина должна быть снабжена стальными выравнивающими болтами, контргайкой и шайбой для крепления к поддерживаемому оборудованию. Нижняя нагрузочная пластина должна иметь нескользящую шумоизоляционную прокладку и иметь приспособления для болтового крепления изолятора к несущей конструкции, если это требуется.

Пружины должны быть выбраны для обеспечения рабочих статических прогибов, указанных в Таблице виброизоляции или иным образом указанным в проектной документации. Пружины должны иметь цветовую маркировку или иную маркировку для обозначения грузоподъемности.

Пружинные изолирующие опоры для напольного оборудования должны быть модели FDS производства Kinetics Noise Control, Inc. Kinetics FLS для градирен, чиллеров и конденсаторов — Kinetics Noise Control Виброизоляторы FLS модели

Kinetics состоят из отдельно стоящих стальных пружин большого диаметра, стабильных в поперечном направлении, собранных в сварные стальные корпуса, изготовленные для ограничения вертикального перемещения изолированного оборудования, если нагрузки на оборудование снижены или если оборудование подвергается большим вертикальным внешним воздействиям. сил. Корпуса также обеспечивают постоянную свободную и рабочую высоту для облегчения установки. Пружинные элементы комплектуются внутренними шумоизоляционными прокладками и имеют регулировочно-выравнивающий болт в составе узла верхней нагрузочной пластины. Пружины покрыты порошковой полиэфирной краской и рассчитаны на 1000 часов работы в солевом тумане в соответствии с ASTM B-117. Во всех изоляторах предусмотрены отверстия для болтового крепления к конструкции и поддерживаемому оборудованию. Изолятор также может быть приварен к конструкции.

Для обеспечения устойчивости пружины имеют боковую жесткость более чем в 1,2 раза больше номинальной вертикальной жесткости и рассчитаны на перегрузочную способность не менее 50 %. Пружины FLS доступны с прогибом до 4 дюймов (102 мм) и грузоподъемностью до 23 200 фунтов (10 524 кг) в качестве стандартных продуктов. Доступны специальные изоляторы с более высоким прогибом и большей грузоподъемностью. Пружинные изоляторы модели Kinetics FLS рекомендуются для изоляция производящего вибрацию оборудования, несущего большую нагрузку жидкости, которая может быть дренирована, например, бойлеры, градирни и чиллеры, а также для изоляции наружных компонентов, таких как градирни, конденсаторы с воздушным охлаждением и т. д., где ветровая нагрузка минимальна.



Запросить цену

Изолятор FLS модели

Техническая спецификация

Инструкции по установке

Спецификация виброизоляции

Спецификация сейсмостойкости

Детали AutoCAD

(Стандарт) ASHRAE Тип 4 DWG

(Стандартный) ASHRAE Тип 4 PDF

(с увеличенными опорными плитами) ASHRAE Тип 4 DWG

(с опорными плитами увеличенного размера) ASHRAE Type 4 PDF

Размеры и объемы

ДУТ-1

35/805

50/3500

2500/7000

5000/14000

ДУТ-2

100/1975

2000/4500

4000/9000

8000/18000

ДУТ-4

100/1600

2250/5800

5500/11600

11000/23200

35/805(м)

50/3500(м)

2500/7000 (м)

5000/14000 (м)

100/1975 (м)

2000/4500(м)

4000/9000 (м)

8000/18000 (м)

100/1600 (м)

2250/5800 (м)

5500/11600 (м)

11000/23200(м)

Опорная пластина FLS Прокладка Flexco

Прокладка

Прокладка (м)

(m) Обозначает Метрический чертеж

Применение

Kinetics Model FLS Вертикально закрепленные пружинные изоляционные крепления рекомендуются в качестве шумо- и виброизолятора для механического оборудования, расположенного вблизи критически тихих зон, когда изолируемое оборудование имеет значительные изменения вес во время операций по техническому обслуживанию, а также для оборудования, подвергающегося умеренным внешним силам или ветровым нагрузкам.

Доступны рабочие статические прогибы до 4 дюймов (102 мм) для компенсации длинных пролетов гибких конструкций пола и обеспечения высокой степени шумо- и виброизоляции. а большие внешние или скручивающие усилия должны состоять из устойчивых в поперечном направлении стальных пружин большого диаметра, собранных в сварные стальные корпуса, предназначенные для ограничения вертикального перемещения поддерживаемого оборудования.0003

Узлы корпуса должны быть изготовлены из стальных элементов и должны состоять из верхней нагрузочной пластины с регулировочными и выравнивающими болтами, вертикальных ограничителей, изолирующих шайб и нижней пластины с внутренними нескользящими шумоизоляционными прокладками. Корпус должен быть гальванически оцинкован или подвергнут горячему цинкованию для защиты от коррозии. Конструкция корпуса должна обеспечивать постоянную свободную и рабочую высоту в пределах 1/8 дюйма (0,06 мм).

Пружинные элементы должны иметь поперечную жесткость, более чем в 1,2 раза превышающую номинальную вертикальную жесткость, и должны обеспечивать как минимум 50% Несварные пружинные элементы должны быть покрыты порошковой полиэфирной краской и должны выдерживать 1000 часов при испытании в соответствии с ASTM B-117.
