Какие виды ручных рубанков бывают? Обзор – описание, лучшие виды +Видео
Виды рубанков и их назначение + фото.
Самым известным столяром является сказочный персонаж – папа Карло, и он говорил, что работа по дереву не терпит спешки и суеты.
Это дело для души и оно обязательно должно приносить удовлетворение, чувство умиротворенности. В этом вам поможет правильно выбранный вид рубанка. Это столярный инструмент, который используется для строгания древесины.
Его основным предназначением является придание нужной формы поверхностям деревянных элементов, устранение шероховатостей, снятие фаски и подгонка деталей под нужный размер.
Содержание:
- 1 Общие сведения
- 1.1 Устройство рубанков
- 1.2 О рукоятках
- 2 Разновидности рубанков
- 2.1 Инструмент общего назначения
- 2.2 Рубанок для чистовой обработки
- 2.3 Фигурная резка
- 2.4 Электрический рубанок
- 3 Как выбрать подходящий инструмент
- 4 Как сделать рубанок своими руками
Общие сведения
История рубанка ручного типа уходит в древность глубокими корнями, и первые, простейшие вариации устройства были обнаружены еще при раскопках известного города Помпеи.
Устройство рубанков
За множество лет эволюции такого устройства, как рубанок, появилось достаточно большое количество его типов, которыми можно было производить не только обработку древесной плоскости, но даже заниматься фигурной резкой. Чтобы по-настоящему получать удовольствие от изготовления предметов своими руками, следует иметь в наличии хороший рубанок, и тогда из самого простого куска древесины у вас будут получаться невероятные произведения искусства. Нынешние рубанки можно разделить условно на металлические и деревянные модели, причем у каждой из них есть свои достоинства и недостатки, но по конструктивным особенностям инструменты очень схожи между собой, как будто братья-близнецы.

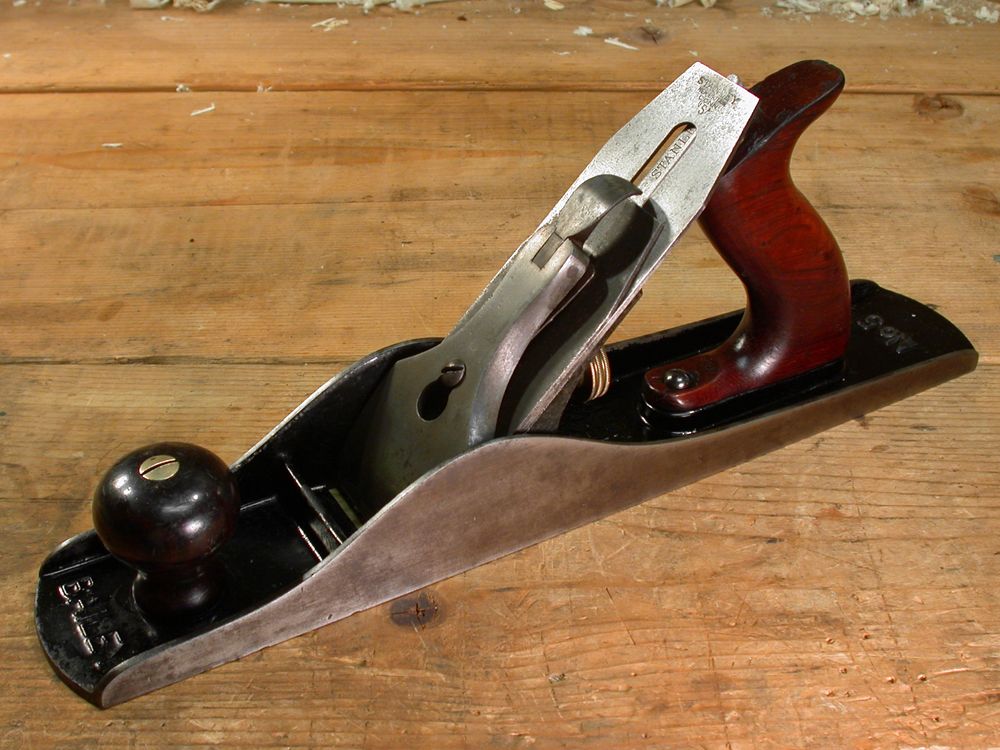

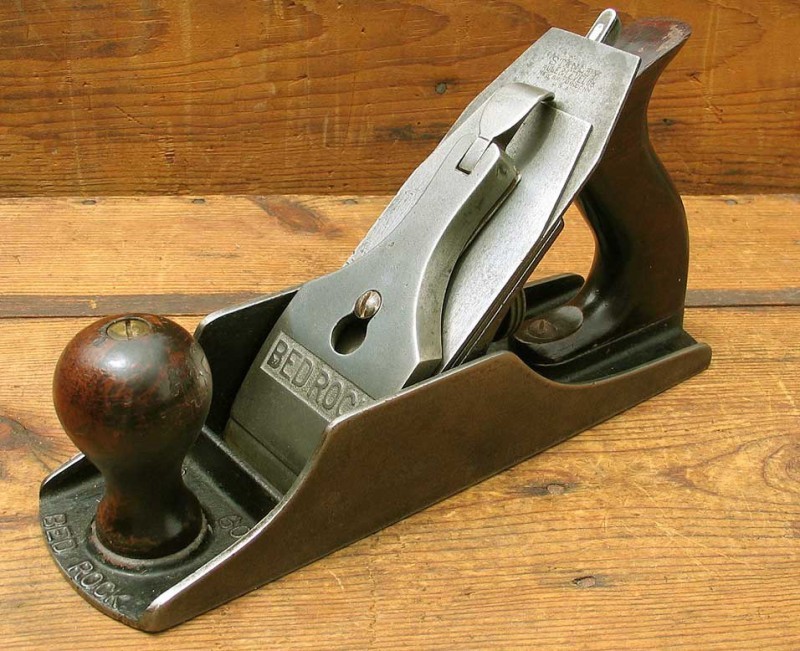

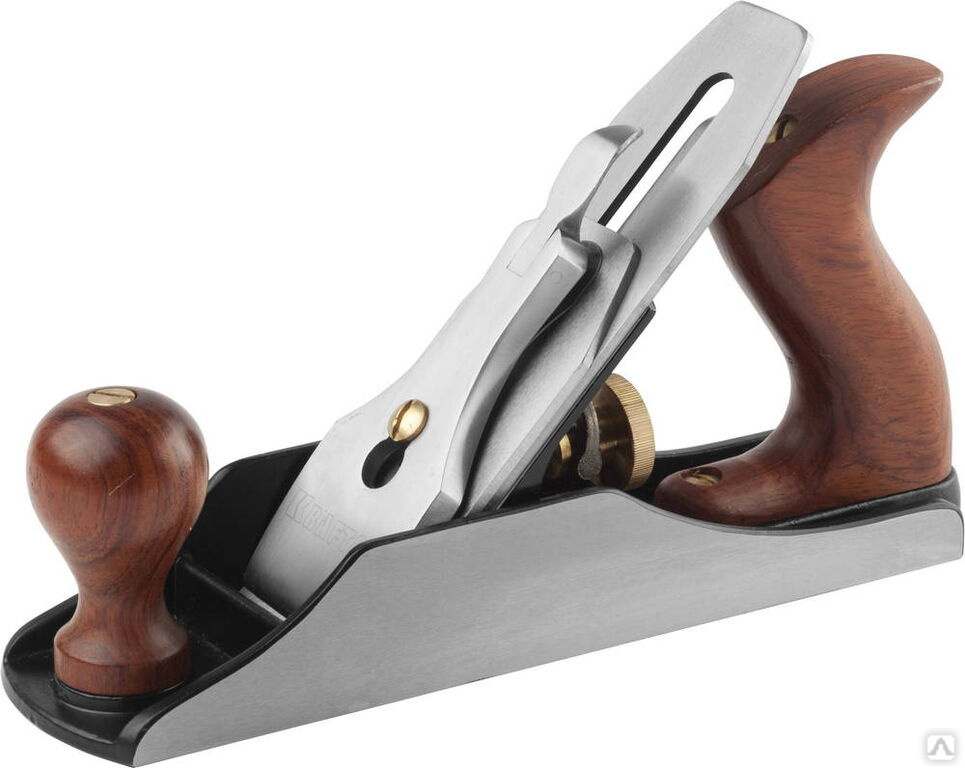

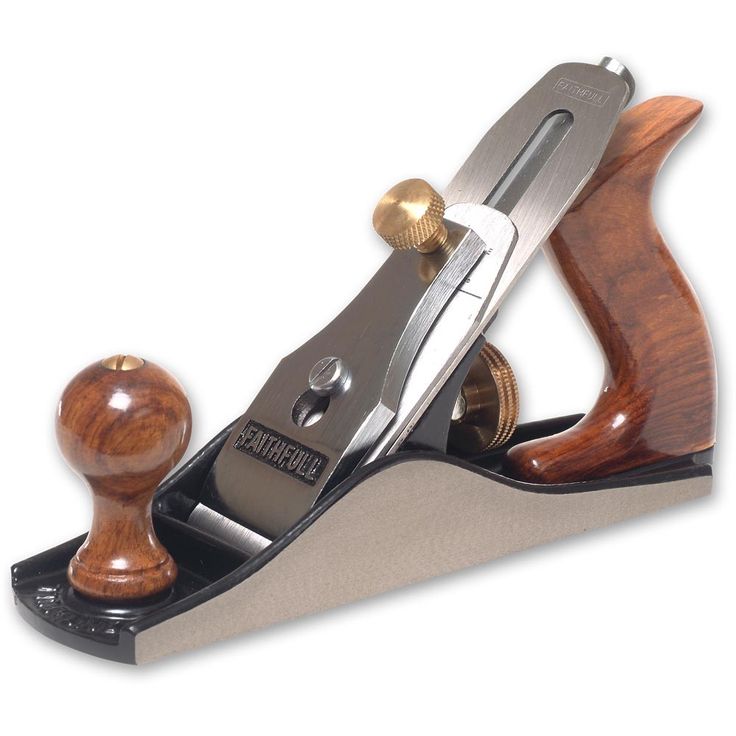

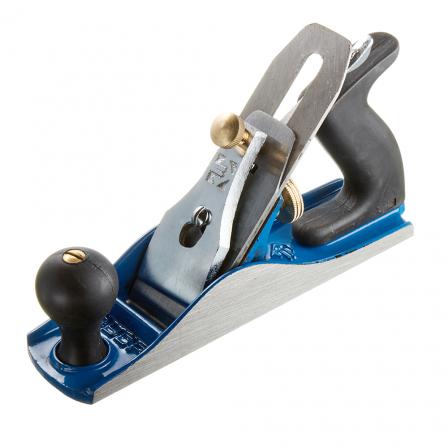

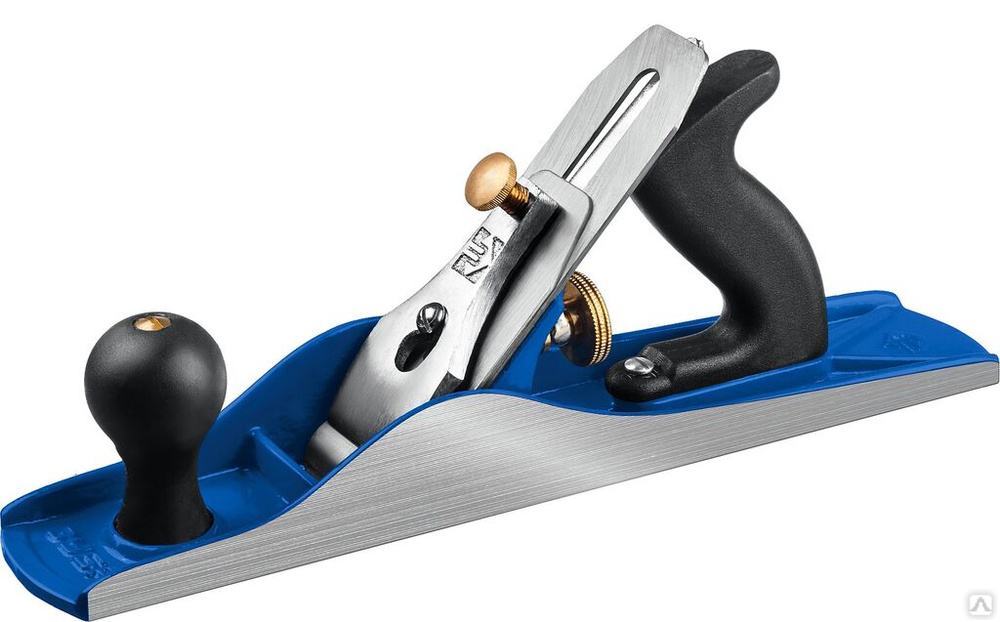

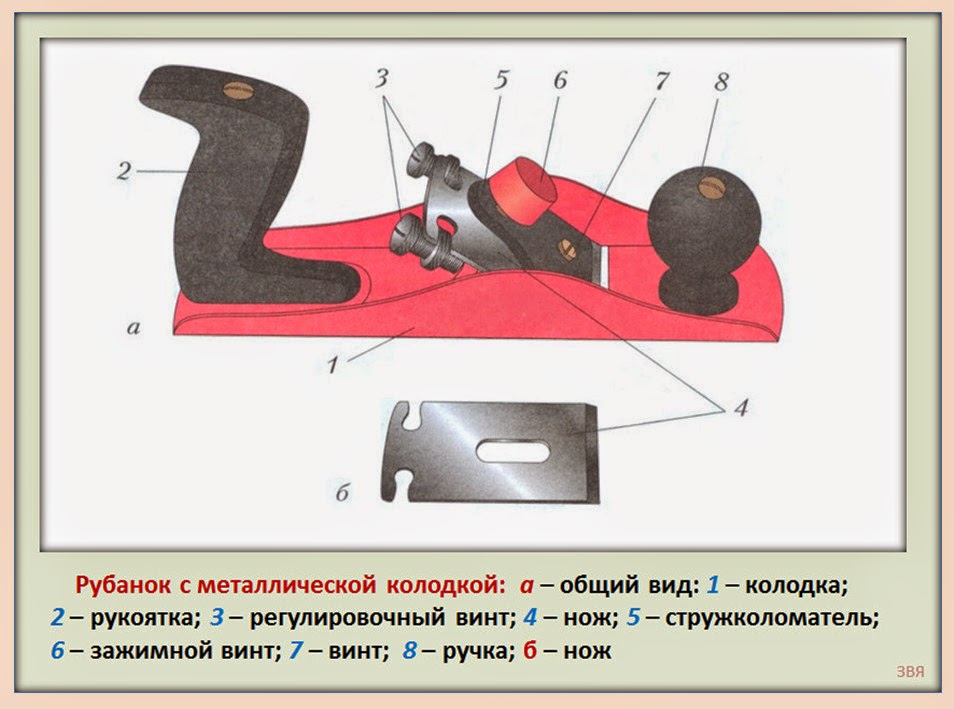

Самый обычный рубанок состоит из таких частей:
- Резец.
- Подошва (это корпус).
- Клин.
- Зажим резца.
- Прорезь для выброса стружки.
- Рожок – передняя рукоятка.
- Регулятор глубины реза.
- Упор – задняя рукоятка.
Основным конструктивным элементом является именно резец – это элемент резки, который сделан в виде заостренной пластинки. Лезвие расположено под заданным углом к обрабатываемой древесной поверхности. За счет встроенного регулятора нож выдвигается на конкретное расстояние, и это дает возможность точно настроить глубину реза, а также какой толщины будут снимаемые стружки. В моделях заводского типа угол заточки лезвия самый обычный, но профессиональные мастера его меняют в зависимости от того, какой тип древесины обрабатывают.
О рукоятках
Поверьте, даже рукоятки тоже играют определенную отведенную им роль. Передняя, названная рожком, выполняют функцию направляющей, и обычно обладает изогнутой формой, чтобы обеспечивать идеальный захват руки. Задняя рукоять является упором, благодаря которому получается создавать нужное для работы усилие. С основой (т.е. подошвой), которая может быть и металлической, и деревянной, все неоднозначно.
Главным критерием, который предъявляется к этому конструкционному элементу, является идеально ровная поверхность.
Если такое требование не соблюдено, то ручным рубанком будет сложно пользоваться, а про точность строгания и вовсе можно будет позабыть. С учетом всех нюансов металлическая подошва получается намного предпочтительнее — ее делают по шаблону, и поэтому у нее всегда правильная геометрия.
Но бывает так, что при литье производитель тоже допустил ошибки, и тогда преимущества инструмента будут сведены к нулю. Более того, металл как материал сильно подвержен коррозийным изменениям.

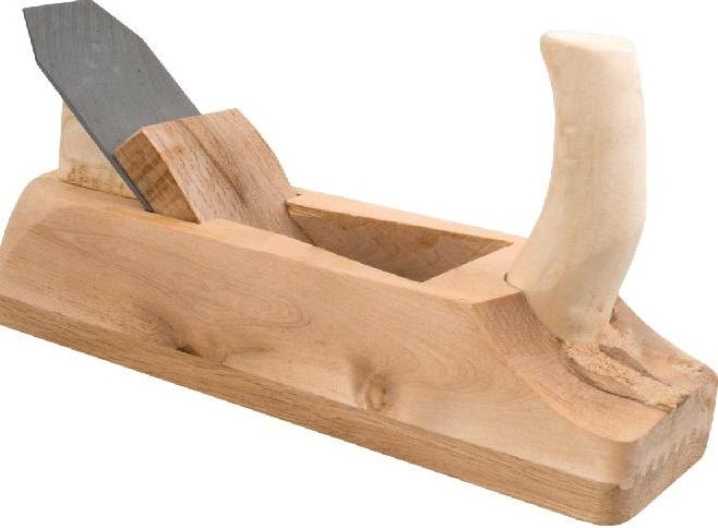

А если говорить о видах рубанков по дереву, где подошва тоже из древесины, то при ее деформации есть возможность исправить все своими руками и вдохнуть в рубанок новую жизнь. Но дерево – это не долговечный материал, и оно подвержено износу механического действия, а также теряет свойства при длительном воздействии высоких температур и влаги. Несмотря на типичность конструкций, есть больше 10 разновидностей рубанков, и у каждого инструмента есть определенные функции при обработке деталей, поэтому предлагаем рассмотреть их поподробнее.

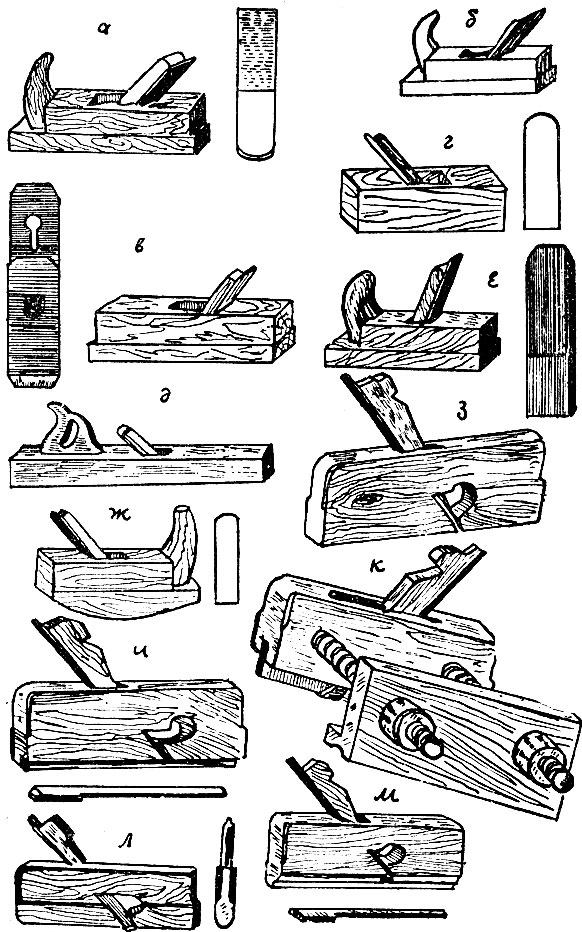

Разновидности рубанков
Даже несмотря на то, что разнообразие моделей невероятно велико, деревообрабатывающий инструмент
можно разделить на такие основные виды:
- Для общего назначения.
- Для обработки на чистовую.
- Для фигурной резки.
Предлагаем рассмотреть представителей каждой группы по отдельности.

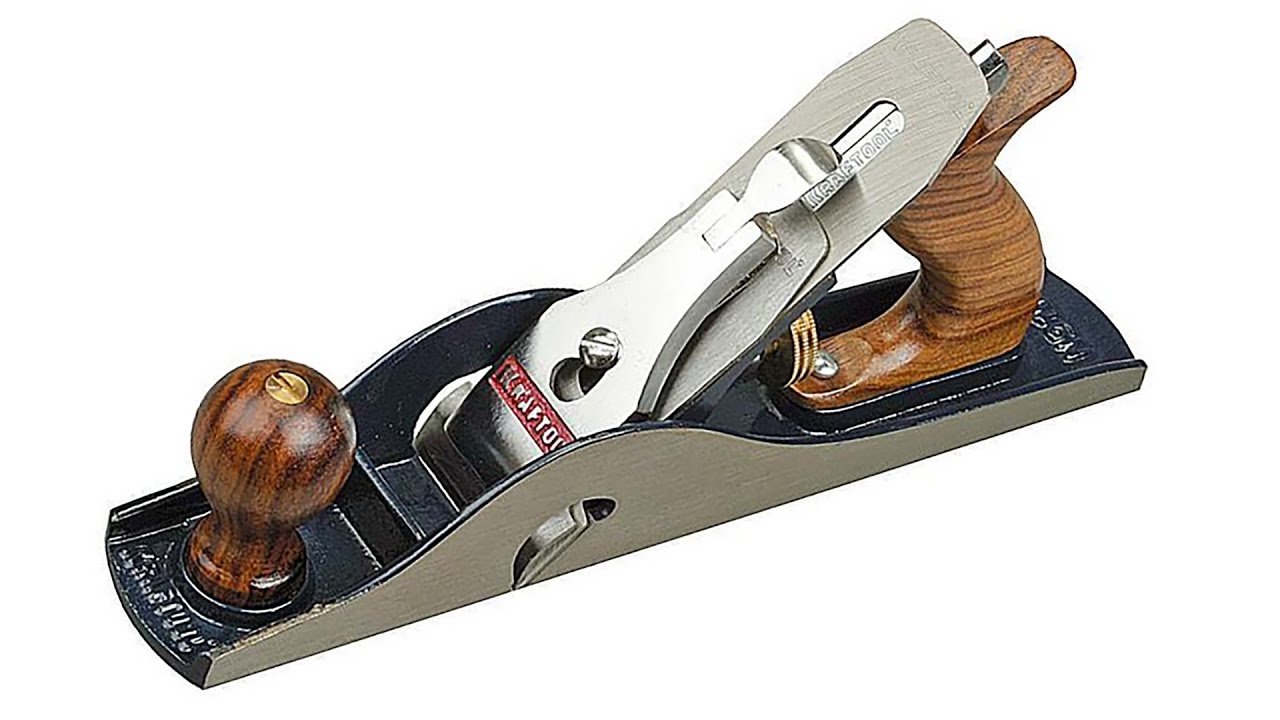

Инструмент общего назначения

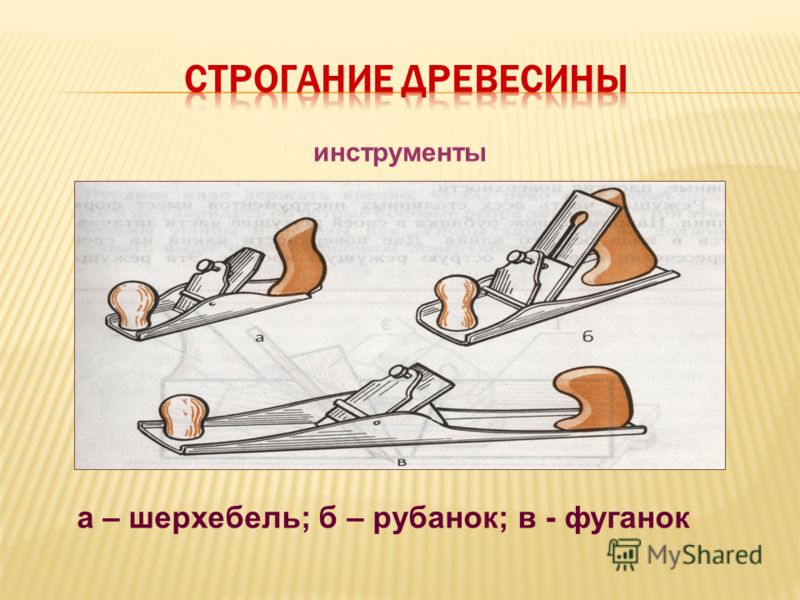

Самый первый инструмент, который возьмет в руки плотник при начале обработки деревянной заготовки является шерхебель. Речь идет о массивном рубанке в корпусе из металла, который нужен для грубого строгания поверхностей, и которые ранее не были подвержены обработке.
Главной задачей шерхебеля является придание заготовкам нужной формы, и особенностью рубанка можно назвать глубокое строгание (до 0.3 см), поэтому у вас не получится с ним добиться идеальной поверхности. У такого рубанка нож имеет закругленную форму, и, как правило, выставлен под углом на 45 градусов к подошве. Лезвие дает возможность снимать стружку толстыми слоями, и работать не только вдоль, но даже поперек волокон древесины.
Когда заготовка уже обработана до нужного размера, плотнику требуется избавиться от глубоких зазубрин, которые остались на поверхности после шерхебеля.
Для этого можно применять любой из 3 типов устройств:
- Медведка – продолговатый инструмент, который предназначен для работы в паре, и он идеален для того, чтобы выравнивать массивные поверхности или производить большие объемы работ.
- Фуганок – это устройство, у которого двойной резец, и он используется для финального выравнивания деревянных поверхностей.
По длину ручной фуганок будет примерно в два раза больше шерхебеля, что дает возможность за один проход снять стружку с большой площади. - Полуфуганок – аналог предыдущего варианта в укороченном виде. Тут также применяется сдвоенный нож, и сам по себе этот рубанок нужен для выравнивания заготовки.
По длину ручной фуганок будет примерно в два раза больше шерхебеля, что дает возможность за один проход снять стружку с большой площади.Далее заготовка становится ровной, гладкой, но еще не идеальной, и поэтому профессионалы идут на следующий этап работ, приготавливая заранее следующий инструмент.
Рубанок для чистовой обработки
В зависимости от типа изделия для чистого строгания используются два разных вида рубанка. Шлифтик будет выполнять финишную очистку деталей, и устранять дефекты, которые остались после предыдущего строгания. Режущий инструмент выглядит как сдвоенный нож с прямолинейным лезвием, который заточен под 60 градусов и дополнен стружколомом. Благодаря подобному строение при помощи шлифтика будет удобно обстругивать поверхности торцевых частей деталей и вокруг сучков.

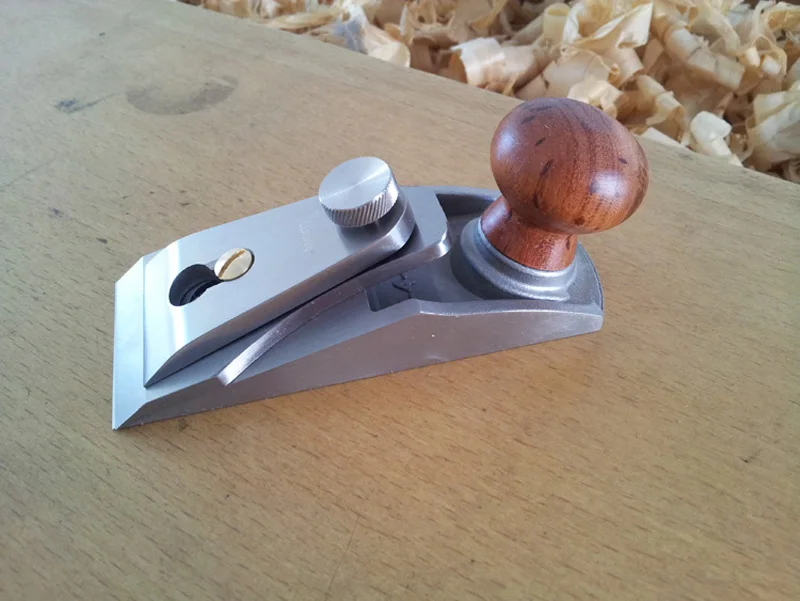

Цинубель – достаточно интересный инструмент, которым проводят обработку деревянных элементов, и в будущем их склеивают между собой.Обратите внимание, что особенностью последнего рубанка (цинубеля) является наличие зазубренного лезвия, которое оставлять на поверхности бороздки аккуратной формы.
В результате получается шероховатая поверхность, которая будет обеспечивать прекрасную шероховатость поверхности, и обеспечивать прекрасную адгезию материалов. нож цинубеля расположен под углом в 80 градусов, и поэтом поверхность становится шершавой, но без заусенцев и задир. Есть разные виды ручных рубанков, и для вторичной обработки деталей можно использовать одинарный, торцевой и двойной рубанок. Двойные и одинарные рубанки дают возможность устранять зазубрины, которые оставлена от шерхебеля, и выравнивать поверхность, но после них потребуется обработать заготовку шлифтиком.
2 часть” src=”https://www.youtube.com/embed/Z24zxK9TnKs?feature=oembed&wmode=opaque” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> Фигурная резка
А это даже целая серия инструментов для деревообработки, которая заметно помогает облегчить жизнь мастеру и специализируется на изготовлении деталей из древесины в виде сложных геометрических форм.

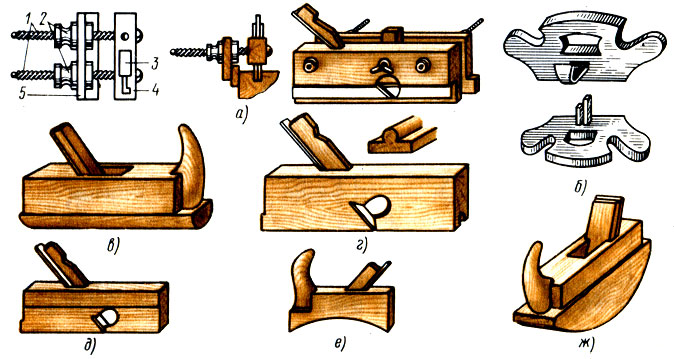

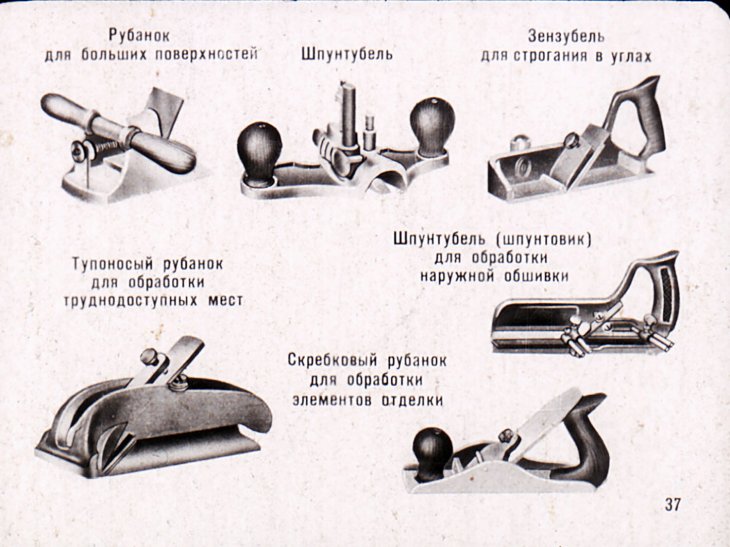

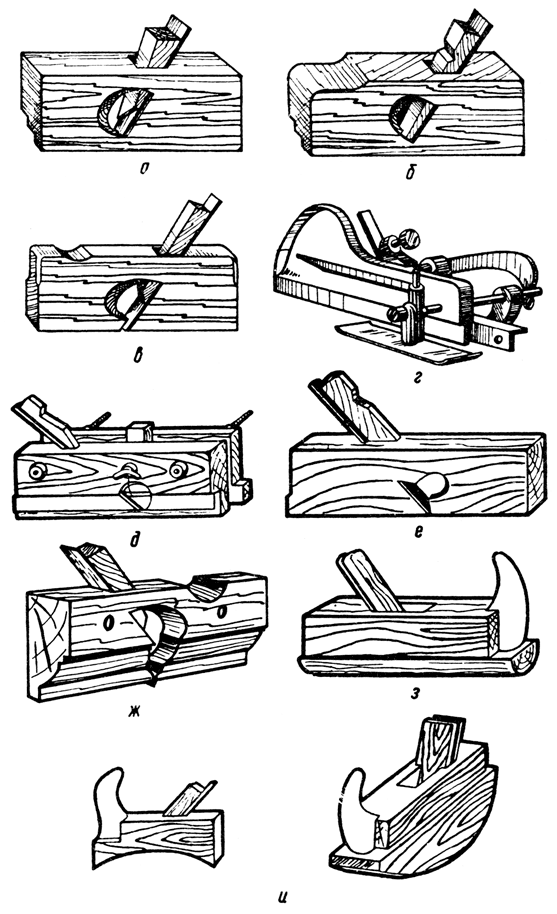

Для фигурного реза используются следующие ручные типы рубанков:

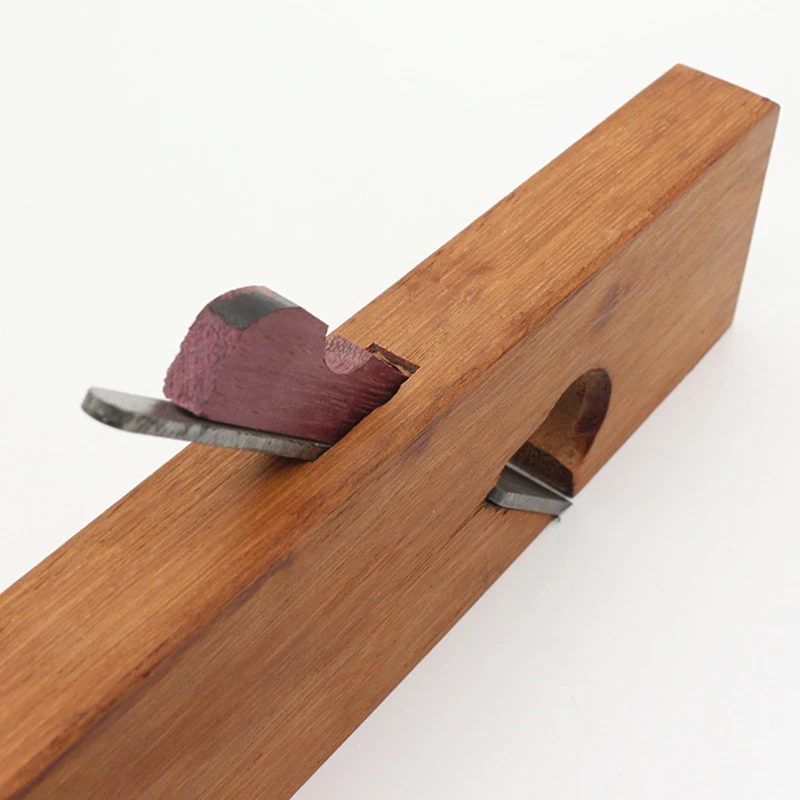

- Зензубель – требуется для того, чтобы обстругивать перпендикулярные поверхности и четверти. Инструмент оснащен двойным лезвием и сделан в виде лопатки.
- Федергубель – отличается необычной формой лезвия, что помогает создавать выступы на торцевых кромках изделия.

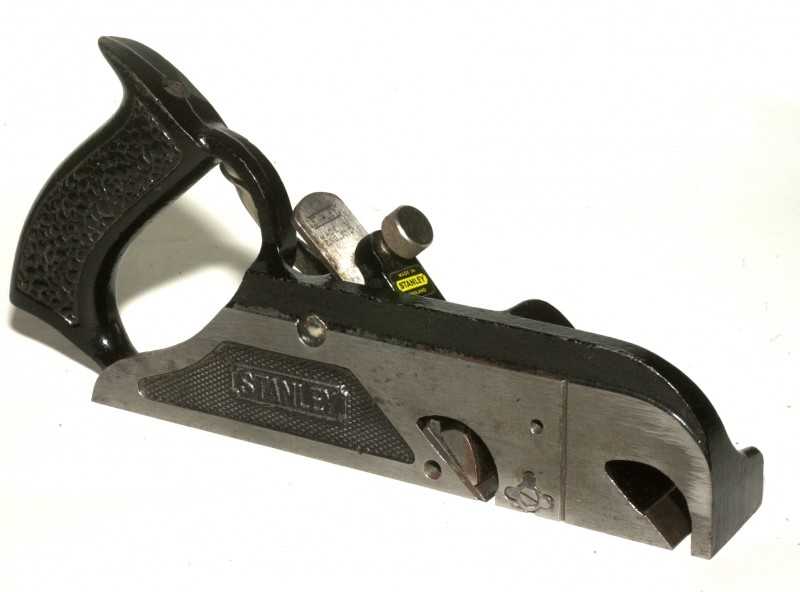

- Фальцебель – используется для того, чтобы зачищать четверти, оснащен ребристой подошвой и косыми + прямолинейными ножами.

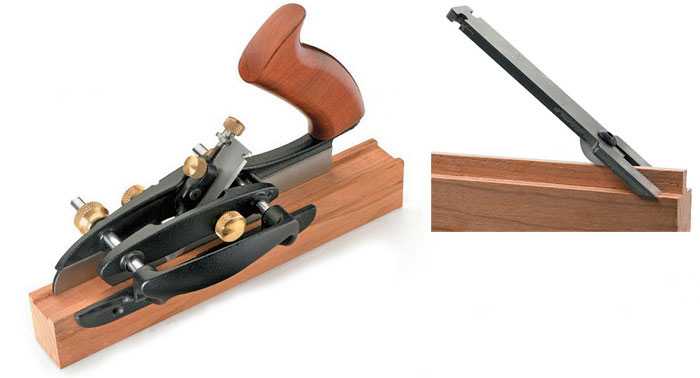

- Штабгобель – конструкция состоит из двух колодок, которые соединены зажимными винтами, и предназначены для формирования пазов продольной формы на кромочной части изделия.
- Калевка – инструмент незаменим для фигурной резки, и используется для создания багетов, карнизов, коробок дверных проемов.

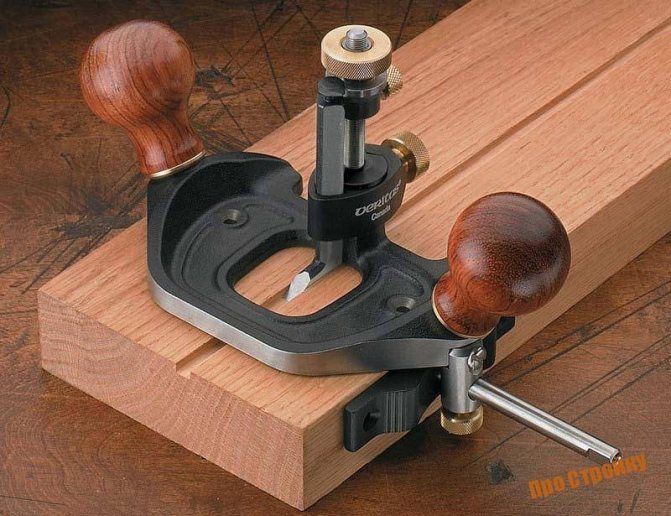

- Грунтубель – сделан в виде колодки с боковым монтажом резца, а также предназначен для формирования пазов вдоль волокон древесины.
- Горбач – колодка устройства имеет выгнутую форму, что дает возможность обрабатывать поверхности внешнего и внутреннего диаметра различных изделий.
Профессионалы, которые занимаются работами по дереву, редко применяют в работе лишь одну разновидность рубанка, и чтобы из куска древесины получилось необычное изделие, нужно будет запастись полным набором рубанков и не только.
Электрический рубанок
Этот вид столярного инструмента отдельный, и он совмещает в себе все перечисленные ранее разновидности ручного инструмента.
Электрический рубанок способен выполнять фигурное, прямое строгание, а также идеально подойдет для того, чтобы выполнять большой объем работ. Но само по себе использование электрического инструмента не способно приносить внутреннего удовлетворения, да и стоимость подчас слишком высока.
По этой причине, если у вас идет речь о строительстве дачного дома или поставленной на поток обработке дерева, электрический инструмент будет незаменимым помощником, но сделать для себя оригинальную вещицу или подарить необычное деревянное изделие близким вряд ли получится. Теплота изделий из древесины возможна лишь при ручной обработке.
Как выбрать подходящий инструмент
Теперь вы знаете, какие есть виды рубанков и их назначение. А вот определиться с тем, какой инструмент лучше, не так уж и сложно, как кажется вначале. Ручные строгальные инструменты является достаточно простыми конструкциями, где основные элементы находятся на виду. Чтобы выбирать долговечный и качественный рубанок, профессионалы по дереву рекомендуют обращать
внимание на три основных момента:
- Подошва. На ней не должно быть видимых повреждений, а также сколов, должны быть поверхность без нарушений геометрии, ровная. Единственным исключением будут рубанки для фигурной резки, где подошва ступенчатого типа изначально уже предусмотрена конструкционными особенностями.
- Нож. Стоит отдавать предпочтение инструментальной стали, которая способна прекрасно держать угол заточки, не подвержена механическим типам повреждений и износу. У заводских рубанков лезвие должно быть хорошо прикреплено к корпусу и ни в коем случае не должно люфтить.
- Рукоять. Тут следует ориентироваться по большей части на индивидуальные ощущения, потому что инструмент должен обязательно удобно лежать в руке, так как в противном случае работать им будет сложно и неудобно.
На ней не должно быть видимых повреждений, а также сколов, должны быть поверхность без нарушений геометрии, ровная. Единственным исключением будут рубанки для фигурной резки, где подошва ступенчатого типа изначально уже предусмотрена конструкционными особенностями.Если же речь идет о производителях, то при выборе ручных рубанков стоит обращать внимание на продукции от компании Сигма и Стэнли. Среди электрических инструментов заслужили места в ТОП лучших производителей Макита и Бош.
Как сделать рубанок своими руками
Кстати, собрать рубанок по дереву несложно даже своими руками, и поэтому большинство мастеров предпочитают не связываться с моделями заводского изготовления и сразу же делают инструмент под себя. Нож инструмента и стружколоматель стоит покупать в строительном магазине, а для того, чтобы качество реза было на высоте, потребуется инструментальная сталь, которую не так-то просто найти в гараже или домашнем хозяйстве. В конструкции инструмента нож – это расходник, и поэтому его стоимость будет доступной для каждого человека.
Обратите внимание, что для начала следует купить лезвие, а после, отталкиваясь от его ширины, можно начать делать сам рубанок.
Инструмент выпиливают из цельного бруска, на который следует заранее нанести разметку – косые и вертикальные линии.
Далее следует просверлить центр заготовки и сформировать по углам четыре отверстия. От цельного бруска отпилите две щечки, и саму заготовку следует разрезать под углом на две неровные части. После щечки нужно приклеить к элементам основания, и когда просохнет клей, к нижней части конструкции следует приклеить подошву. В отверстие щечек вставьте металлический стержень, который будет играть роль опоры при зажиме лезвия клином. Так у вас получается самый простой рубанок своими руками. Останется лишь отшлифовать поверхности, выставить нож под требуемый угол и можно начинать работу.
Рубанки кромочные для гипсокартона в Рубцовске: 54-товара: бесплатная доставка, скидка-50% [перейти]
Партнерская программаПомощь
Рубцовск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Торговля и склад
Торговля и склад
Промышленность
Промышленность
Дом и сад
Дом и сад
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное
ИнструментыСтроительный инструментСтроительно-монтажный инструментРубанки кромочные для гипсокартона
1 805
2055
Рубанок для газобетона Тип: Нож строительно-ремонтный, Размер: Длина 45.
000 Ширина 11.000 Высота
В МАГАЗИНЕще цены и похожие товары
1 000
1000
Рубанок для газобетона Тип: Нож строительно-ремонтный, Размер: Длина 40.000 Ширина 10.000 Высота
В МАГАЗИНЕще цены и похожие товары
Рубанок STAYER “PROFI” кромочный по гипсокартону
ПОДРОБНЕЕЕще цены и похожие товары
707
1122
Кромочный рубанок для гипсокартона MTX, 2 ножа из инструментальной стали под углом 22.5 или 45 гр., HRC 52-60, регулировка лезвий, 879055
В МАГАЗИНЕще цены и похожие товары
Рубанок кромочный пластиковый для гипсокартона FIT 15025
В МАГАЗИНЕще цены и похожие товары
Рубанок кромочный для гипсокартона FIT 15025
В МАГАЗИНЕще цены и похожие товары
819
1120
Рубанок кромочный для гипсокартона, пластиковый MTX 879055 Тип: Рубанок, Размер: Длина 25.
000
В МАГАЗИНЕще цены и похожие товары
Кромочный рубанок для гипсокартона Энкор 51660 Вес нетто: 0.266, Длина подошвы: 240.000, Количество
ПОДРОБНЕЕЕще цены и похожие товары
Кромочный рубанок для гипсокартона Энкор 51660
В МАГАЗИНЕще цены и похожие товары
462
565
Кромочный рубанок для гипсокартона Энкор 51660 Тип: Рубанок, Размер: Длина 24.000 Ширина 9.000
В МАГАЗИНЕще цены и похожие товары
Рубанок кромочный для гипсокартона, пластиковый // MTX 879055
В МАГАЗИНЕще цены и похожие товары
707
1122
Кромочный рубанок для гипсокартона MTX, 2 ножа из инструментальной стали под углом 22.5 или 45 гр., HRC 52-60, регулировка лезвий, 879055
В МАГАЗИНЕще цены и похожие товары
Кромочный пластиковый рубанок для гипсокартона MTX 879055 Вес нетто: 0.
277, Количество ножей на
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона, пластиковый mtx, ( 879055 )
В МАГАЗИНЕще цены и похожие товары
Кромочный пластиковый рубанок для гипсокартона FIT 15025 Количество ножей на рубанке: 2.000,
ПОДРОБНЕЕЕще цены и похожие товары
Matrix Рубанок MATRIX 879065 140 х 42мм обдирочный пластмассовый для гипсокартона Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона FIT 15025
В МАГАЗИНЕще цены и похожие товары
Рубанок кромочный для гипсокартона Вид рубанка: рубанок, Материал обработки: гипсокартон
ПОДРОБНЕЕЕще цены и похожие товары
Кромочный пластиковый рубанок для гипсокартона MTX 879055
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок “Matrix”, пластиковый, кромочный, для гипсокартона Производитель: matrix, Вид рубанка:
ПОДРОБНЕЕЕще цены и похожие товары
Кромочный рубанок для гипсокартона Энкор 51660
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный пластиковый для гипсокартона
ПОДРОБНЕЕЕще цены и похожие товары
462
565
Кромочный рубанок для гипсокартона Энкор 51660
В МАГАЗИНЕще цены и похожие товары
Рубанок кромочный для гипсокартона Вид рубанка: рубанок, Материал обработки: гипсокартон, дерево,
ПОДРОБНЕЕЕще цены и похожие товары
Кромочный рубанок для гипсокартона Энкор 51660
В МАГАЗИНЕще цены и похожие товары
Рубанок кромочный для гипсокартона Производитель: MTX
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона, пластиковый // MTX 879055
В МАГАЗИНЕще цены и похожие товары
1 169
1829
Рубанок кромочный для гипсокартона, пластиковый MTX 879055 Производитель: MTX, Вид рубанка:
ПОДРОБНЕЕЕще цены и похожие товары
Кромочный рубанок для гипсокартона Matrix Производитель: matrix, Вид рубанка: кромочный, Материал
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный пластиковый “мини” для гипсокартона Производитель: КУРС, Вид рубанка: рубанок,
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок для гипсокартона Matrix 140мм Производитель: matrix, Вид рубанка: рубанок, Материал
ПОДРОБНЕЕЕще цены и похожие товары
940
1000
Рубанок кромочный пластиковый для гипсокартона, MATRIX Производитель: matrix, Вид рубанка: рубанок,
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона, пластиковый Mtx
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный пластиковый для гипсокартона Производитель: FIT, Вид рубанка: рубанок, Материал
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок MATRIX для гипсокартона кромочный (879055) Производитель: matrix, Вид рубанка: рубанок,
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона, пластиковый Производитель: MTX
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок по гипсокартону для обработки кромок Промис 888 Производитель: 888, Вид рубанка: рубанок,
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный пластиковый для гипсокартона FIT 15025 Производитель: FIT
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона Matrix Производитель: MTX, Вид рубанка: рубанок, Материал
ПОДРОБНЕЕЕще цены и похожие товары
788
1127
Рубанок кромочный для гипсокартона, пластиковый Mtx Производитель: matrix, Вид рубанка: рубанок,
ПОДРОБНЕЕЕще цены и похожие товары
504
721
Рубанок, 140 х 42 мм, обдирочный, пластмассовый, для гипсокартона Matrix Производитель: matrix, Вид
ПОДРОБНЕЕЕще цены и похожие товары
827
1183
Рубанок кромочный для гипсокартона, пластиковый Mtx Производитель: matrix, Вид рубанка: рубанок,
ПОДРОБНЕЕЕще цены и похожие товары
1 015
2030
MTX / Рубанок кромочный для гипсокартона, пластиковый Mtx, MTX Производитель: MTX, Вид рубанка:
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок Matrix кромочный для гипсокартона, пластиковый (879355) Производитель: matrix, Вид рубанка:
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона, пластиковый Mtx Производитель: MTX, Вид рубанка: кромочный,
ПОДРОБНЕЕЕще цены и похожие товары
MTX / Рубанок кромочный для гипсокартона, пластиковый Mtx, MTX Производитель: MTX, Вид рубанка:
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный пластиковый для гипсокартона FIT 15025 Производитель: FIT, Вид рубанка: рубанок,
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона Вид рубанка: рубанок, Материал обработки: гипсокартон
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона Энкор 51660
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона 235 мм Hesler Вид рубанка: рубанок, Материал обработки:
ПОДРОБНЕЕЕще цены и похожие товары
FIT Рубанок кромочный пластиковый для гипсокартона FIT 15025 Производитель: FIT
ПОДРОБНЕЕЕще цены и похожие товары
883
1766
MTX / Рубанок кромочный для гипсокартона, пластиковый Mtx, MTX Производитель: MTX, Вид рубанка:
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона, пластиковый//MTX Производитель: MTX, Материал обработки:
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный для гипсокартона, пластиковый Mtx Производитель: MTX, Вид рубанка: кромочный,
ПОДРОБНЕЕЕще цены и похожие товары
Кромочный рубанок по гипсокартону STAYER 18855 Производитель: STAYER
ПОДРОБНЕЕЕще цены и похожие товары
Matrix Рубанок 140 х 42 мм, обдирочный, пластмассовый, для гипсокартона// MATRIX Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный по гипсокартону Производитель: Noname, Вид рубанка: кромочный, Материал
ПОДРОБНЕЕЕще цены и похожие товары
Рубанок кромочный пластиковый для гипсокартона Вид рубанка: рубанок, Материал обработки:
ПОДРОБНЕЕЕще цены и похожие товары
Виды рубанков по дереву и как правильно пользоваться инструментом – Мои инструменты
Содержание
- 1 Конструктивные особенности рубанков
- 2 Виды ручных рубанков и их назначение
- 3 Инструменты для фигурной резки или рубанки для получения сложной геометрии
- 4 Приборы общего применения или как выполнить грубую отделку детали
- 5 Когда применяется электрорубанок
- 6 Как отличить шерхебель и фуганок от рубанка
- 7 Особенности правильного выбора инструмента или что надо знать
- 8 Как работать рубанком по дереву
Столярные работы предусматривают применение различных деревообрабатывающих инструментов.
Отдельный класс инструментов для работы по дереву занимают рубанки. С ними каждый мастер знакомится еще со школьной скамьи, когда на уроках трудов стояла задача сделать заготовку. Рубанок по дереву хотя и устарел морально, но когда возникает необходимость снятия фаски, он всегда способен выручить мастера.
Конструктивные особенности рубанков
Начать необходимо с рассмотрения предназначения инструмента. А предназначен он для строгания древесины, то есть, чтобы придать деревянной поверхности нужную форму, устранив при этом различные неровности, шероховатости и прочие дефекты. Составными элементами прибора являются:
- Корпус из дерева или металла — колодка с подошвой
- Стальной нож, железко или резец — основной режущий элемент
- Клин
- Рукоятка

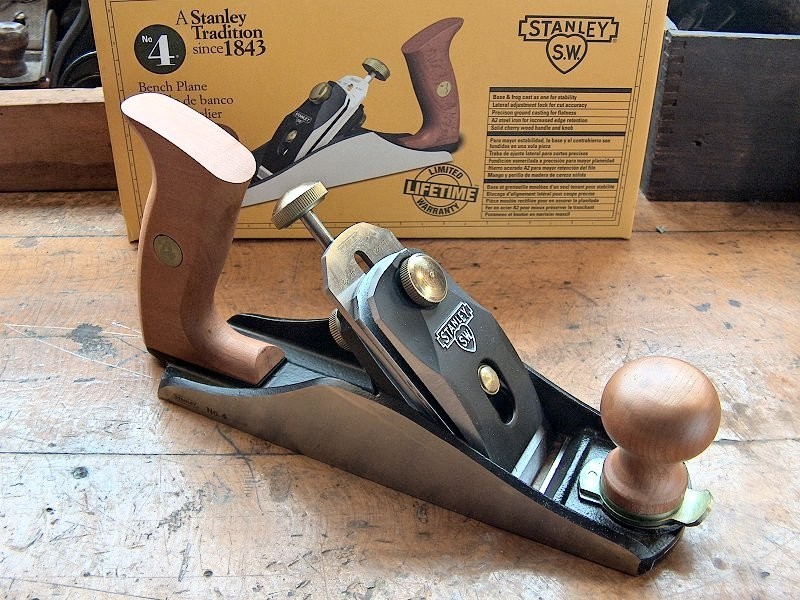

Более детальная конструкция ручного рубанка для древесины представлена на фото ниже.
Основу этого инструмента представляет резец, который имеет вид прямоугольной пластины с заостренным концом.
Пластина размещается в проеме колодки под соответствующим углом. Специальный регулировочный механизм позволяет устанавливать нож на необходимое расстояние. Это расстояние выставляется для того, чтобы настроить глубину реза и толщину снятия стружки. По стандарту лезвие имеет определенный угол заточки, но если инструмент используется профессионалом, то мастер самостоятельно затачивает резец в зависимости от того, какой тип древесины предстоит обрабатывать.
Не менее важный элемент в конструкции инструмента — рукоятка. Причем ручной рубанок состоит из двух рукояток, одна из которых является направляющей, а вторая упорная. Направляющая рукоятка имеет изогнутую конструкцию, посредством которой обеспечивается захват инструмента рукой. Упорная рукоятка позволяет создавать необходимое усилие при выполнении работ.
Корпус имеет гладкую поверхность, из которой выступает острый резец. Главное условие, предъявляемое к инструменту — идеально ровная и гладкая подошвенная часть. Если подошва будет не ровной, то произвести точную обработку попросту не получится.
Корпус инструмента изготавливается из дерева или металла. Предпочтение домашние мастера отдают деревянным рубанкам, которые стоят дешевле. Столяры же предпочитают работать металлическими рубанками, основание которых изготавливается из серого чугуна.
Несмотря на то, что рассматриваемый ручной инструмент имеет типичную конструкцию, сегодня известно более 10 разновидностей этих деревообрабатывающих устройств. Для начала надо отметить, что все разновидности рубанков делятся на две основные группы по типу привода — ручные и электрические.
Это интересно! Электрические рубанки вытесняют ручные инструменты, но при необходимости строгания древесины домашние мастера отдают предпочтение второму варианту.
Виды ручных рубанков и их назначение
Инструмент для обработки древесины по предназначению делится на такие виды:
- Чистовая обработка
- Фигурная резка
- Грубая обработка или для общего применения
К рубанкам, предназначенным для заключительной обработки, относятся следующие инструменты:
- Шлифтик — инструмент, посредством которого осуществляется чистовая отделка деревянных поверхностей. С его помощью мастер удаляет неровности и дефекты, которые остались от применения предыдущего инструмента. В основе прибора лежат два острых ножа, угол заточки которых составляет 60 градусов. Дополнительный элемент шлифтика — стружколом. Стружколом — это опорная пластинка, которая располагается над режущей пластиной
- Цинубель — прибор, который относится к разряду инструментов для чистовой обработки. Посредством этого устройства осуществляется придание деревянным поверхностям шероховатости. Такая шероховатость является подобием грунтовой поверхности (адгезия), что необходимо для повышения качества сцепления, например, при нанесении лака. Резцы располагаются под углом 80 градусов, и имеют борозды. В конструкции цинубеля применяются одинарные ножи с лезвием, имеющим зазубрины на конце
- Торцовый рубанок — используется при необходимости обработки древесины малых размеров. Название прибора говорит не о конструкции, а применении, то есть используется он для строгания торцевых поверхностей заготовок
- Одиночный — служит для повторной обработки дерева. Применение устройства позволяет получать чистую стружку без изломов, но при этом на обрабатываемом материале формируются сколы и задиры. Именно поэтому после применения одиночного рубанка, понадобится доработка шлифтиком
- Двойной рубанок — оснащается резцом и стружколомом, что повышает качество выполнения строгальных работ. После этого прибора также понадобится обработать древесину шлифтиком
С его помощью мастер удаляет неровности и дефекты, которые остались от применения предыдущего инструмента. В основе прибора лежат два острых ножа, угол заточки которых составляет 60 градусов. Дополнительный элемент шлифтика — стружколом. Стружколом — это опорная пластинка, которая располагается над режущей пластиной
Применение устройства позволяет получать чистую стружку без изломов, но при этом на обрабатываемом материале формируются сколы и задиры. Именно поэтому после применения одиночного рубанка, понадобится доработка шлифтикомЕсли возникает необходимость выполнения чистовой обработки деревообрабатывающих материалов, то выше представлен полный перечень таковых устройств. Их также еще называют приборами для плоского строгания. После обработки поверхности шлифтиком, переходят к применению наждачной бумаги, посредством которой осуществляется шлифовка.
Инструменты для фигурной резки или рубанки для получения сложной геометрии
Отдельная категория деревообрабатывающих приборов, при помощи которых производится изготовление деталей со сложными геометрическими формами. Конструктивно они схожи с классическим рубанком, однако имеют соответствующие отличительные особенности.
Различают следующие виды рубанков для фигурной резки:
- Зензубель — инструмент с двойным ножом, применение которого позволяет достичь высокого качества обрабатываемой поверхности. Эффективен при строгании перпендикулярных поверхностей и зачистке четвертей. Нож прибора в ширину достигает 33 мм, а по форме он больше схож с лопатой. Зензубель является близким родственником фальцебеля

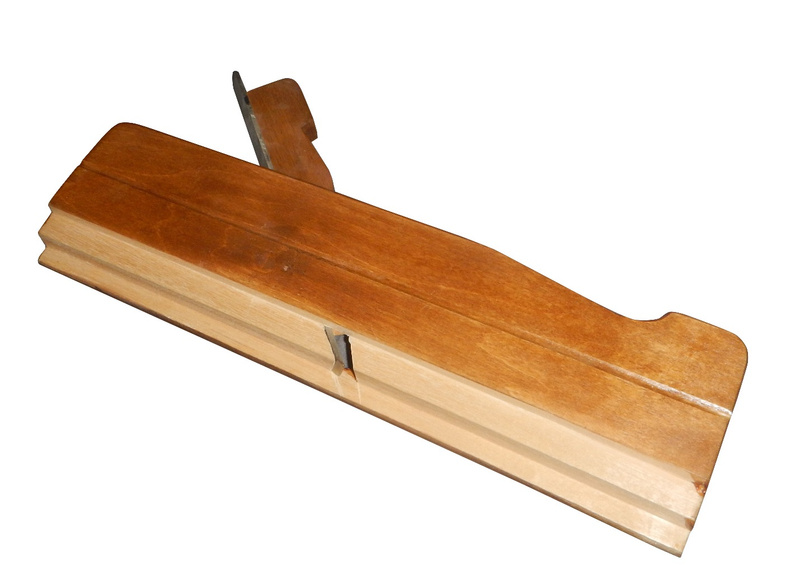

- Федергубель — служит для проделывания продольных выступов на заготовках. Имеет специальную конструкцию лезвия, посредством которой осуществляется соответствующая пазовая обработка
- Фальцебель — лучший прибор для зачистки четвертей. В конструкции прибора присутствуют прямолинейные и косые резцы, а подошва ступенчатой конструкции. Ступенчатая конструкция позволяет подобрать фальцы, соответствующие нужному профилю и размерам
- Штабгобель — имеет закругленный формат лезвия, посредством которого осуществляется быстрая и эффективная обработка вогнутых деталей. Этот инструмент еще называют штабгалтель, что собственно связано с его конструкцией
- Шпунтубель — прибор имеет две колодки, которые соединяются между собой посредством двух винтов. При помощи устройства производится создание продольных пазов на кромках. Одна часть выступает в качестве направляющей, а вторая оснащена ножами, и осуществляет необходимые манипуляции
- Калевка — это один из главных инструментов для выполнения фигурной резки по древесине. Свое применение инструмент нашел при производстве деревянных карнизов, багетов и дверных откосов. Оснащается устройство режущими ножами с кромкой фигурной формы. Многоступенчатая подошвенная часть выбирается в зависимости от того, что необходимо получить в конечном результате
- Грунтубель — колодка, на которой сбоку установлен трапециевидный резец. Позволяет выточить паз в детали в продольном направлении расположения волокон. Имеет две рукоятки, а также регулировочный механизм, посредством которого устанавливается глубина получаемого паза
- Отборник — предназначен для профильного строгания древесины
- Горбач — имеет соответствующую названию конструкцию. Криволинейная форма инструмента обеспечивает возможность осуществлять обработку поверхностей заготовок круглой формы. Причем обработка проводится не только наружного, но и внутреннего диаметра заготовок
При помощи устройства производится создание продольных пазов на кромках. Одна часть выступает в качестве направляющей, а вторая оснащена ножами, и осуществляет необходимые манипуляции
Причем обработка проводится не только наружного, но и внутреннего диаметра заготовокВ гараже хватит одного ручного рубанка, а вот в столярной мастерской должны присутствовать все вышеперечисленные инструменты. Некоторые из них хотя и являются взаимозаменяемыми, но для выполнения качественных работ требуется использовать только правильные приборы.
Приборы общего применения или как выполнить грубую отделку детали
Отдельная категория рубанков — это универсальные приборы для грубой и финишной очистки. С их помощью можно выполнять не только грубую, но и чистовую отделку поверхностей. Одним из самых главных инструментов плотника является шерхебель. С его помощью мастер осуществляет начальное строгание древесины, то есть снятие коры. Более детально о том, какие виды рубанков общего назначения бывают, рассмотрим далее.
- Шерхебель — имеет вид обычного рубанка в металлическом корпусе. Главная задача рассматриваемого инструмента — придать заготовке необходимую форму для последующей ее обработки. Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
- Медведка — получила свое название за счет схожести по форме с одноименным насекомым. Схожесть обусловлена конструкцией продолговатых ручек с боковыми выступами. Используется для выравнивания больших по объему поверхностей. Специальные выступающие ручки обеспечивают простое применение инструмента, что одинаково удобно как для правшей, так и для левшей. Медведка также предназначена для парного применения двумя людьми. Металлический режущий инструмент фиксируется клином. Резак выступает из подошвы на 1 мм, что позволяет осуществлять снятие соответствующего слоя древесины
- Фуганок — прибор оснащается двумя резцами, поэтому в отличие от шерхебеля и медведки, он используется для финишного или завершающего выравнивания соответствующих поверхностей из древесины. Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвие
- Полуфуганок — аналог фуганка, который имеет укороченную длину до 60 см. В конструкции используется двойной резак, а служит инструмент для завершающей отделки поверхности материала небольших размеров
Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвиеПри помощи этих четырех инструментов можно осуществить полноценную обработку материала от начала и до конца, то есть от снятия коры до изготовления требуемого размера и формы детали. Стоит понимать, что этими инструментами получить идеально ровную поверхность не получится, поэтому при необходимости понадобится воспользоваться дополнительными приборами для чистовой и фигурной обработки.
Когда применяется электрорубанок
Достоинством электрического рубанка является выполнение различных работ по обработке древесины с минимальными усилиями. Электрорубанком можно осуществлять грубую, финишную и фигурную отделку поверхностей.
Инструмент эффективен при необходимости выполнения больших объемов работ в столярных мастерских или при проведении ремонтных и строительных работ. Главный недостаток инструмента в том, что он стоит достаточно дорого, и поэтому для домашнего использования его не выгодно покупать, если планируется единичное использование прибора.
Конструктивно инструмент представляет собой массивный рубанок, который оснащен электрическим двигателем, а также специальными ножами. Ножи посредством редуктора приводятся в действие от электромотора. Электрический инструмент имеет функцию регулировки глубины строгания, максимальное значение которой достигает 82-100 мм в зависимости от марки и мощности. Есть у электрорубанка еще некоторые недостатки:
- Шумность при работе
- Пыльность — этот недостаток легко устраняется за счет применения специального мешка или подключения шланга от пылесоса
Однако на фоне таких преимуществ, как быстрое и эффективное удаление стружки с поверхности заготовки, рассматриваемые устройства пользуются популярностью.
Альтернативная замена электрического рубанка — болгарка со специальной насадкой. Такая насадка называется рубанком на болгарку для обработки дерева.
Как отличить шерхебель и фуганок от рубанка
Некоторые разновидности рубанков имеют одинаковую внешнюю конструкцию, от чего возникает вопрос об их различии. К примеру, какое отличие между шерхебелем и обычным рубанком? Шерхебель в отличие от рубанка предназначен исключительно для грубой очистки поверхности древесных материалов. Конструктивно он отличается по форме резца, который имеет полукруглый вид. Кроме того, ширина режущей части у шерхебеля меньше, чем на рубанке, но зато оно выступает на 2-3 мм, в отличие от рубанка, где его выступ составляет до 1-2 мм.
Одинаковую внешнюю конструкцию с рубанком имеет еще один вид деревообрабатывающего инструмента — фуганок и полуфуганок. Однако отличие все же имеется, и заключается оно в размерах этих инструментов. Фуганок от рубанка отличается по количеству лезвий, которых на первом инструменте два (в зависимости от модели).
Фуганок предназначен для выполнения аналогичных задач с рубанком, но за счет двух лезвий и большой длины, с его помощью осуществляется финишная обработка поверхностей больших объемов.
Это интересно! Несмотря на одинаковую внешнюю конструкцию, рубанок, фуганок и шерхебель имеют свои соответствующие предназначения.
Особенности правильного выбора инструмента или что надо знать
Обычный ручной рубанок наверняка присутствует в арсенале среди инструментов у каждого мастера. Однако при необходимости его приобретения, надо знать некоторые особенности, которые помогут не только сэкономить средства, но еще и подобрать эффективный деревообрабатывающий прибор.
- Подошва — первым делом надо осмотреть нижнюю часть инструмента, которая должна быть идеально ровной, гладкой и без видимых повреждений и сколов. Это касается всех разновидностей рубанков. Визуально определить максимальную ровность не получится, но если основание массивное, то даже незначительные неровности можно будет удалить при подготовке инструмента к работе
- Нож — это рабочий элемент, от качества которого зависит не только эффективность работы, но еще и срок службы инструмента. Нужно выбирать такие модели, на которых ножи изготавливаются из инструментальной стали. Такой материал помимо того, что долго остается острым, он еще и не подвергается износу. Заводские рубанки имеют лезвие, которое фиксируется жестко к корпусу без каких-либо люфтов
- Рукоятки — при выборе нужно взять инструмент в руки и опробовать его. Если ручки маленького размера, то лучше выбрать рубанок с большими рукоятками. Ведь от того, как удобно будет лежать рубанок в руке, зависит его применение и, соответственно, качество выполнения работ
Нужно выбирать такие модели, на которых ножи изготавливаются из инструментальной стали. Такой материал помимо того, что долго остается острым, он еще и не подвергается износу. Заводские рубанки имеют лезвие, которое фиксируется жестко к корпусу без каких-либо люфтовНемаловажно уделить внимание вопросу о том, кто является производителем рубанков. Самыми популярными являются японские фирмы Sigma и Stanley, но есть и другие модели. Надо также отметить, что сегодня намного проще найти электрорубанок, чем ручной инструмент.
Как работать рубанком по дереву
При необходимости строгания рубанком возникает вопрос, как им пользоваться.
Если уроки трудов в школе уже проходили давно, то не составит большого труда освоить применение строгального прибора. Однако не все так просто, как может показаться на первый взгляд. Перед тем, как пользоваться рубанком, его нужно подготовить. Подготовка выполняется следующим образом:
- Разобрать инструмент, чтобы осуществить проверку ровности подошвы
- Затем необходимо удалить защитное покрытие с подошвы. Для этого используется ацетон и материя, которыми осуществляется тщательное истирание лака с подошвы и боковых поверхностей
- Надо отметить, что не все рубанки имеют лаковое покрытие, а только качественные инструменты от известных производителей. Лак наносится для того, чтобы исключить появление коррозии на поверхности серого чугуна
- Проверить качество заточки лезвия. Для этого нужно извлечь железко из инструмента, после чего испробовать его на куске древесины
- Проверяется плоскость подошвы. Она должна быть идеально ровной. Для этого прикладываем к поверхности подошвы металлическую линейку, и направляем ее на свет. Между подошвой и линейкой не должен быть просвет. Если он имеется, значит подошва имеет неровности. Произвести высокоточную обработку таким устройством не получится, но для домашнего использования вполне сойдет
- При необходимости произвести выравнивание подошвы. Для этого используется наждачная бумага по металлу с шероховатостью Р1000 и более. Бумагу нужно расположить на идеально ровной поверхности (например, стекло), после чего в одном направлении от себя производить движения рубанком
- Проверить лезвие на отсутствие зазубрин. При наличии таковые, лезвие подлежит дополнительной обработке
- После этого собрать инструмент. Как это делается, подробно описано в видео материале
Между подошвой и линейкой не должен быть просвет. Если он имеется, значит подошва имеет неровности. Произвести высокоточную обработку таким устройством не получится, но для домашнего использования вполне сойдетПосле этого можно приступать к выполнению соответствующих работ. После того, как инструмент подготовлен к работе, его необходимо настроить. Для настройки выполняются следующие действия:
- Процедура предусматривает выставление железко из подошвы на соответствующее расстояние
- Первоначально необходимо соединить стружколом с железко. Для этого совмещаются концы элементов точно друг с другом, и фиксируются стяжным винтом
- После установки на место отрегулированных режущих элементов, понадобится зафиксировать их при помощи прижимной пластины
- Произвести проверочное прохождение рубанком по заготовке. На основании полученных результатов выполнить более точную настройку при помощи специального регулировочного рычага
- Выполнить более точную регулировку по вылету железко из подошвы. Резец должен выступать одинаково с обоих сторон, чтобы обеспечить эффективное снятие стружки с заготовки
Для этого совмещаются концы элементов точно друг с другом, и фиксируются стяжным винтомПосле этого можно приступать к применению инструмента по назначению. Для этого необходимо зафиксировать обрабатываемую деталь струбцинами или в тисках, что зависит от размеров. После этого приступать к совершению манипуляций. Для этого рубанок нужно держать двумя руками, и прикладывать одинаковое усилие от начал и до конца. После этого необходимо вернуться в начальное положение, и произвести прохождение повторно.
Подводя итог, надо отметить, что рубанок является уникальным инструментом, который пользуется популярностью в сфере деревообработки и строительства мебели. Покупать целый набор разных видов рубанков для дома не имеет смысла, если только не планируется заниматься изготовлением мебели и т.п. А вот начинающим столярам будет интересно узнать о предназначении тех или иных видов рубанков по дереву.
Публикации по теме
Виды рубанков
Содержание статьи
Для выравнивания поверхности древесины, уменьшения толщины деревянных деталей, создания выемок различной ширины и глубины столярами используется специальный инструмент – рубанок. Этот инструмент состоит из таких основных частей как колодка, в которой расположено сквозное гнездо (леток) и стального резца. В зависимости от вида рубанок имеет и другие дополнительные детали, которые позволяют регулировать угол наклона резца, уровень прижатия к материалу, отламывать или заворачивать стружку и т.
д.
Колодка может быть деревянной или металлической. Если приходится работать с твердыми породами древесины, то лучше всего использовать рубанок с металлическим корпусом, а для всех остальных видов работ больше подойдут именно деревянные модели, которые легче скользят по древесине, тем самим, ускоряя и упрощая процесс стружки.
Различают такие виды данного инструмента: одинарный рубанок, шерхебель, двойной рубанок, фуганки и полуфуганки, занзубель и фальцгобель, шлифтик и цинубель. Для каждого вида строгания используются определенная разновидность рубанка. Так обычный одинарный рубанок, как правило, используется как для простого строгания, так и для зачистки поверхности от следов пилы и шерхебеля.
Одним из наиболее распространенных и часто используемых видов рубанка является шерхебель, который применяется для грубого, первичного строгания деревянного материала после раскалывания бревна, распиливания или обтесывания.
Фуганок и полуфуганок предназначаются для выравнивания поверхностей, которые имеют большую длину, а после строгания с помощью фуганка такую поверхность нужно обрабатывать двойным рубанком.
Цинубель также относится к основным разновидностям рубанков. Этот инструмент имеет вогнутую форму режущего ножа, что позволяет наносить маленькие дорожки на поверхность деталей, которые после обработки будут склеиваться. Также цинубель необходим при обработке свилеватой поверхности древесины твердых пород.
Шлифтик — вид рубанка, который отличается укороченностью корпуса, и используется для зачистки древесины, которая имеет задиры, и шлифовки торцов. Снимая тонкую стружку шлифтик, обеспечивает получение абсолютно гладкой поверхности.
Ножовка
Ножовка является столярным инструментом, который используется для поперечного распиливания древесины. Ножовка состоит из двух частей – металлического полотна и рукоятки. Полотно сделано из прочной стали, с одной стороны лезвие имеет форму зубцов. Полотно ножовки легко гнется, что позволяет избежать его слома в процессе работы. Рукоятки могут быть изготовлены из дерева, металла либо пластика.
Распиливать можно натуральную древесину (доски, бревна) или прессованные материалы, фанеру или ДСП, причем при помощи ножовки можно выполнять полное распиливание либо делать неглубокие пропили надрезания и вырезы.
Основными разновидностями ножовок считаются наградка, широкая ножовка, узкая ножовка, которая предназначена для выполнения пропилов криволинейной формы, лучковая ножовка, а также ножовка с обушком. В зависимости от того, какое именно распиливание необходимо произвести, и выбирается тип ножовки.
Нож-косякДанный инструмент используется для вырезания небольших углублений в древесине, вырезания мелких деталей или для разрезания на части шпона. Ножи-косяки бывают двух типов: однофаскные и двухфаскные, в зависимости от наличия заточки с одной или двух сторон лезвия. Заточка может выполняться как с левой, так и с правой стороны полотна. Лезвие ножа скашивается под углом от 30 до 40 градусов, а ширина полотна лезвия варьируется от 4мм до 5 см, что позволяет подбирать нож необходимых размеров под разные виды работ..jpg)
Плотницкий и столярный инструмент, предназначающийся для выборки гнезд, шипов, пазов, отверстий. Состоит из металлического бруска, на который надета деревянная рукоятка, которая сверху скрепляется железным обручем, чтобы при ударах молотком ручка не раскололась. Долото может быть двух видов: прямым и полукруглым.
СтамескиДанный инструмент относится к группе столярно-плотницких инструментов. Различают такие виды стамесок: прямая, стамеска-косячок, стамеска-цезарка, полукруглая и стамеска-клюкарза. Состоят стамески из металлического полотна, которое затачивается под углом от 18 до 30 градусов, и рукоятки, сделанной из прочной древесины.
Основным предназначением данного инструмента является выдалбливание гнезд и отверстий небольшой глубины, а также снятия небольшого слоя древесины на маленьких участках поверхности. Для этих целей чаще всего используются прямые стамески и стамески-косячки. Если нужно сделать круглое отверстие, то следует использовать полукруглый вариант инструмента, а для вырезания узких ложбинок хорошо подойдет стамеска-цезарка.
Также стамески могут использоваться при барельефной резьбы (стамеска-клюкарза).
Топор – это инструмент, который состоит из лезвия, сделанного из прочного металла (углеродной или хромистой стали), а также рукоятки, которая изготавливается из твердых пород деревьев. Существует несколько видов топоров, это: колуны (предназначены для колки дров), плотницкие топоры, топоры для рубки леса, универсальные и туристические топоры. Для столярно-плотницких работ больше всего подходят плотницкие топоры.
Основная рабочая часть топора состоит из лопасти и обуха, которые имеют отверстие для рукоятки. Край лопасти затачивается и исполняет роль рабочего лезвия, обух в свою очередь может использоваться, как кувалда или молот.
Угол насадки лопасти на топорище у плотницкого топора равняется практически 90 градусам, что отличает его от других видов топоров, имеющих аналогичный показатель в 80-85 градусов. Лезвия могут быть заточены как на одну сторону, так и на две, причем последний вариант считается более удобным и встречается чаще.
Данный вид топоров достаточно легкий, его вес не превышает 1,5 килограмма.
С помощью плотницкого топора можно выполнять целый комплекс столярно-плотницких работ. Прежде всего, это первичная обработка древесины, которая включает удаление сучьев и коры с бревна или колоды, также топор используется для снятия верхнего слоя древесины. Плотницкий топор может быть полезен и при рубке дров небольших размеров.
Клещи
Столярные клещи – это специальный инструмент, которые предназначен для вытягивания гвоздей из древесины или другой поверхности. Изготавливается данный инструмент из металла, иногда ручки щипцов имеют резиновые насадки для удобства в работе. Клещи имеют удлиненные рукоятки, которые соединяются на шарнире, и короткие губы, с немного заостренными концами, что обеспечивает хороший захват предметов.
ДобойникиДобойник – это специальный инструмент, который имеет вид конусообразного стержня с зауженным концом, изготавливается из прочных металлов.
Используется при утапливании гвоздей в деревянную или металлическую поверхность. Добойники бывают двух типов: первый тип имеет специальное углубление для шляпки гвоздя, которое позволяет забивать гвоздь, не опасаясь, что добойник соскользнет со шляпки; второй – тонкий конец с рифленым заглублением, в которое упирается гвоздь.
виды, назначение, описание, фото. Разновидности рубанков для обработки древесины и их применение
Строгание древесины
Целью данной операции является достижение гладкой, ровной, без зазубрин деревянной поверхности. Гораздо реже строгание применяют для придания определенной формы обрабатываемой детали.
Для выполнения этой процедуры основополагающими инструментами являются рубанок, шерхебель и фуганок. Все эти инструменты схожи по принципу своего строения и в целом и состоят из деревянного корпуса и специального ножа. Крепление ножа в корпусе осуществляется при помощи либо винта, либо клина. Сами ножи имеют определенное различие как по ширине и форме, так и по устройству.
Самое первое, так сказать черновое строгание производят шерхебелем. Нож данного инструмента ширина которого достигает 3,5 см. обладает острой кромкой и имеет, как правило, закругленную форму. Именно из-за формы кромки, шерхебелем возможно снять узкую, но в тоже время толстую стружку, при этом на дереве останется еле различимый желобок.
Шерхебель
После окончания этой обработки само дерево необходимо выровнять рубанком. У данного инструмента нож имеет ширину больше 5 см, а благодаря прямой режущей кромке, можно снимать тонкие и относительно ровные слои стружки. Ножи у всех рубанков подразделяются на одиночные и двойные, при этом последние снабжены накладкой, призванной обламывать снимаемую стружку. Использование двойного ножа в рубанке позволяет получать более качественную обработку. Зачастую длина данного инструмента составляет порядка 250 мм.
Рубанок
В случае если необходимо обрабатывать большую площадь, то гораздо эффективнее и удобней использовать при обработке либо полу-фуганок, либо фуганок.
Длины таких инструментов достигают 40-50 см и 80-90 см соответственно.
Фуганок
Для выполнения сложных работ обязательно требуются специальные навыки, а также применяется несколько иной строгательный инструмент, например: отборник, зензубель, торцовый рубанок, шпунтубель, фальцебель и прочие.
Помощники в резьбе по дереву
Во все времена высоко ценилось мастерство резьбы по дереву. Изысканные фигурные элементы украшают фасады домов, мебельные предметы, домашнюю утварь. Появление станков с ЧПУ, выполняющих эту операцию на высоком уровне, не сделало менее популярной ручную резьбу. Она остается одним из самых популярных увлечений для творческих людей. Специальные инструменты для резки по дереву позволяют каждому освоить это мастерство.
Резьба по дереву остается одним из самых популярных занятий для творческих людей
Существует несколько видов этого искусства. Техника плоской резьбы используется в создании силуэтов с неглубокими контурами. В рельефном способе декор выступает над утопленным фоном.
Для геометрических узоров используется методика заглубления линий. В выполнении ажурной резьбы выпиливаются просветы. При помощи этого искусства можно создавать объемные изображения в формате 3D.
Специалист по резьбе пользуется большим количеством различных приспособлений. Они выбираются в зависимости от вида работ. В арсенале мастера есть универсальные изделия, которые применяются во многих операциях с деревом. К ним относятся ножовки, стамески, фрезеры. Есть и специфический инструмент:
- ножи;
- граверы;
- резцы.
Инструмент по дереву выбирается в зависимости от вида работ
Инструменты для распила древесины
Распилить древесину или материалы, из нее сделанные, можно несколькими видами инструментов:
- ножовкой;
- пилой;
- лобзиком.
Все они бывают ручными и электрическими. Ножовка идеально подходит для садовых работ, ею пилят не слишком толстые суки, доски, заготовки для столярных работ.
При постоянной распиловке древесины в домашних условиях просто необходимо иметь циркулярную пилу (циркулярку).
Фигурные резы ею не сделать, зато она максимально быстро распиливает доски, фанеру, некоторые виды пластика.
Если надо пилить деревья, заготавливать дрова, то в этом случае используют цепные пилы. Встречаются также ручные пилы для заготовки леса, работать ими надо вдвоем.
Лобзиком выпиливают фигуры произвольной формы. Он подходит для выпиливания заготовок макетов, художественных панно, различных поделок, деталей мебели, кухонных приспособлений.
Рабочее место и дополнительные приспособления
Проводя работы по деревообработке в домашних условиях, не получится обойтись без струбцин. Они помогают фиксировать детали поодиночке и между собой при резке, выдалбливании, сверлении, склейке.
Еще одни важные инструменты в деревообработке – это клещи и гвоздодеры. Ими из дерева вытаскивают гвозди, а также другие посторонние предметы.
В процессе деревообработки важно правильно подготовить рабочее место. Для слесарных работ необходим верстак
Это прежде всего стол, за которым удобно выполнять различные манипуляции.
На верстаке также находятся полезные приспособления:
- передний и задний винтовые зажимы для фиксирования заготовок;
- отверстия под клинья, в которые упирается заготовка;
- лоток для хранения столярного инструмента.
Возле верстака зачастую устанавливают стеллаж, где хранятся необходимые приспособления, материалы, шаблоны. Потребуется удобный стул. Необходимо также позаботиться о розетке для подключения электроинструмента и качественном освещении.
К дополнительным приспособлениям, которые всегда должны быть в наличии у любого мастера, относят линейки, транспортиры, уровни, угольники. Скорее всего, потребуется расходный материал (наждачная бумага, пилки, круги). Поскольку в домашней мастерской обычно налажен полный цикл производства, то надо отвести место для лака, красок, кисточек.
Любые инструменты должны находиться в исправном состоянии. Если же произошла поломка, то их как можно быстрее восстанавливают или же убирают в такое место, где они не будут мешать.
Элементы резания. Основные понятия и определения
Заготовка – это предмет, подвергаемый изменению формы, размеров и шероховатости.
После завершения механической обработки из заготовки получается изделие (обработанная деталь), т.е. предмет труда.
Теория резания древесины появилась в 1870 г. (основоположник И. А. Тиме).
Резанием называют технологический процесс разрушения связей между частицами материала обрабатываемой заготовки по проектной поверхности лезвием режущего инструмента с целью получения изделия (детали) требуемой формы, размеров и шероховатости.
Обработка резанием – действие, направленное на изменение формы, размеров и шероховатости предмета труда при выполнении технологической операции резанием.
Лезвие – клиновидный элемент режущего инструмента. Оно предназначено для проникновения в материал заготовки и отделения срезаемого слоя.
Обработка резанием, осуществляемая лезвийным инструментом, называется лезвийной обработкой (ГОСТ 25761–83).
В случае если резание осуществляется абразивными зернами, обработку называют абразивной. Абразивное зерно – частица абразивного материала с ненормированной формой и линейными размерами, не превышающими 5 мм.
Схема лезвийной обработки древесины
На схеме (рис. 1) показаны обрабатываемая заготовка 1, лезвие 4, которое перемещается по проектной поверхности 6, проникает в материал заготовки и отделяет срезаемый слой 2. Срезаемый слой характеризуется длиной l, шириной b и толщиной a. Древесина срезаемого слоя во всем объеме упруго-пластически деформируется, закручивается, разрушается. Эту часть материала 5 принято называть стружкой.
Часть древесины, специально оставленной для удаления на данной операции и называемой припуском П. В ряде случаев припуск П может быть настолько большим, что его срезают не сразу, а последовательно за несколько проходов. Припуски предусмотрены в заготовке со всех сторон. После удаления припусков получается деталь 9.
Рис. 1. Схемы лезвийной обработки древесины: а – строгание; б – фрезерование
Поверхность 3 заготовки, подлежащую изменению в процессе резания, называют обрабатываемой поверхностью.
Поверхность 7, полученную вновь во время очередного прохода инструмента, называют обработанной. Она совпадает с проектной поверхностью 6. Промежуточную поверхность 8, временно существующую в процессе резания между обрабатываемой и обработанной поверхностями, называют поверхностью резания. Последняя всегда находится в контакте с лезвием.

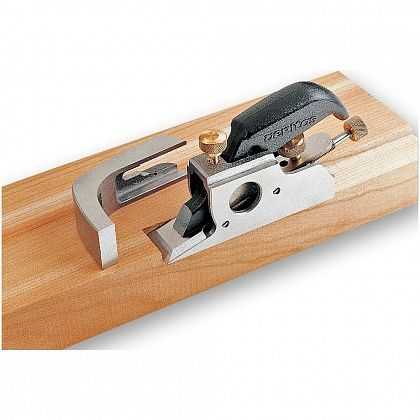

Инструменты для фигурной резки или рубанки для получения сложной геометрии
Отдельная категория деревообрабатывающих приборов, при помощи которых производится изготовление деталей со сложными геометрическими формами. Конструктивно они схожи с классическим рубанком, однако имеют соответствующие отличительные особенности. Различают следующие виды рубанков для фигурной резки:
- Зензубель — инструмент с двойным ножом, применение которого позволяет достичь высокого качества обрабатываемой поверхности. Эффективен при строгании перпендикулярных поверхностей и зачистке четвертей. Нож прибора в ширину достигает 33 мм, а по форме он больше схож с лопатой. Зензубель является близким родственником фальцебеля
- Федергубель — служит для проделывания продольных выступов на заготовках. Имеет специальную конструкцию лезвия, посредством которой осуществляется соответствующая пазовая обработка
- Фальцебель — лучший прибор для зачистки четвертей. В конструкции прибора присутствуют прямолинейные и косые резцы, а подошва ступенчатой конструкции. Ступенчатая конструкция позволяет подобрать фальцы, соответствующие нужному профилю и размерам
- Штабгобель — имеет закругленный формат лезвия, посредством которого осуществляется быстрая и эффективная обработка вогнутых деталей. Этот инструмент еще называют штабгалтель, что собственно связано с его конструкцией
- Шпунтубель — прибор имеет две колодки, которые соединяются между собой посредством двух винтов. При помощи устройства производится создание продольных пазов на кромках. Одна часть выступает в качестве направляющей, а вторая оснащена ножами, и осуществляет необходимые манипуляции
- Калевка — это один из главных инструментов для выполнения фигурной резки по древесине. Свое применение инструмент нашел при производстве деревянных карнизов, багетов и дверных откосов. Оснащается устройство режущими ножами с кромкой фигурной формы. Многоступенчатая подошвенная часть выбирается в зависимости от того, что необходимо получить в конечном результате
- Грунтубель — колодка, на которой сбоку установлен трапециевидный резец. Позволяет выточить паз в детали в продольном направлении расположения волокон. Имеет две рукоятки, а также регулировочный механизм, посредством которого устанавливается глубина получаемого паза
- Отборник — предназначен для профильного строгания древесины
- Горбач — имеет соответствующую названию конструкцию. Криволинейная форма инструмента обеспечивает возможность осуществлять обработку поверхностей заготовок круглой формы. Причем обработка проводится не только наружного, но и внутреннего диаметра заготовок
Зензубель является близким родственником фальцебеля
Свое применение инструмент нашел при производстве деревянных карнизов, багетов и дверных откосов. Оснащается устройство режущими ножами с кромкой фигурной формы. Многоступенчатая подошвенная часть выбирается в зависимости от того, что необходимо получить в конечном результатеВ гараже хватит одного ручного рубанка, а вот в столярной мастерской должны присутствовать все вышеперечисленные инструменты.
Некоторые из них хотя и являются взаимозаменяемыми, но для выполнения качественных работ требуется использовать только правильные приборы.
Как сделать своими руками
Собрать самодельный рубанок по дереву несложно, поэтому многие мастера предпочитают не связываться с заводскими моделями, изначально делая инструмент под себя.
Нож рубанка и стружколоматель лучше приобретать в строительном магазине. Чтобы обеспечить высокое качество реза, нужна инструментальная сталь, которую сложно найти в домашнем хозяйстве или гараже. В конструкции рубанка нож считается расходным элементом, поэтому его стоимость доступна каждому.
Выпиливается инструмент из цельного бруска, на который предварительно наносится разметка: вертикальные и косые линии. Затем высверливается центр заготовки, и формируются 4 отверстия по углам. От цельного бруска отпиливаются 2 щёчки, сама заготовка разрезается под углом на две неравные части.
Затем щёчки приклеиваются к элементам основания.
Когда клей высохнет, к нижней части готовой конструкции приклеивается подошва. В отверстие щёчек вставляется металлический стержень, который будет выполнять опорную функцию при зажимании лезвия клином.
Простой рубанок, сделанный своими руками, готов. Остаётся лишь отшлифовать поверхности, выставить нож под необходимым углом и можно приступать к работе.
Защита деревянных конструкций
К сожалению, при всей природной красоте и экологичности изделия из дерева подвержены разрушению в следствии гниения, особенно, если эти конструкции находятся на открытом воздухе, где существуют перепады температур, атмосферные осадки, пыль и ветер.
Для защиты деревянных конструкций используют три типа защиты:
- окрашивание изделий специальными красителями, которые не только улучшают внешний вид, но и предотвращают попадание внутрь изделия влаги, болезнетворных микроорганизмов; красящие составы могут иметь натуральную и синтетическую основу;
- пропитка изделий специальными составами, заполняющими все внутренние пустоты деревянного изделия, что способствует продлению срока службы;
- антисептические покрытия — нанесение на поверхность деревянной конструкции специального химического состава, предотвращающего попадание внутрь бактерий, вызывающих гниение и разрушение.
Нанесение защитных составов производится кистью, специальным малярным валиком, либо распылением через краскопульт. Для осуществления пропитки используют специальные ванны, в которые погружается изделие. Но, если это невозможно ввиду больших размеров, то пропитки наносятся так же, как краски и антисептики.
Дополнительная информация:
Обработка дерева ручным инструментом часто требует внимания и точного расчета. Максимально аккуратно произвести манипуляции позволит ручной или электрический лобзик. Механическая модель состоит из дугообразной рамки с ручкой и зажимами для фиксации рабочего полотна.
Оно позволяет корректировать направление пропила. Между рамкой и полотном имеется просвет, благодаря чему удается при работе обходить края обрабатываемой детали. Также можно произвести рез по линии внутри заготовки.
Древесина, как и природный камень, является одним из самых древних строительных материалов. Невзирая на существующий сегодня на строительном рынке огромный выбор разнообразных искусственно созданных материалов, лесоматериалы до сих пор пользуются высокой популярностью.
Для того, чтобы получить качественный пиломатериал бревно необходимо распилить на доски.
В этой статье мы расскажем о том, как распилить бревно на доски.
Подойдет для распила материалов небольшой толщины, однако основной функционал электрического лобзика – это фигурное выпиливание. Тонкое и узкое полотно придает гибкости и маневренности этому ручному электрическому инструменту, позволяя задавать нужное направление линии реза.
- Топор необходим для самых разнообразных работ: рубки, раскалывания, обтесывания древесины . В старину это был основной рабочий инструмент, в наше время он в основном применяется для грубой обработки, тем не менее без него сложно представить набор плотника или столяра.
- Ножовка по дереву используется для распиливания элементов в разных направлениях. Модификации различаются по размеру, а также форме зубьев – есть универсальные варианты, а есть ножовки, которые предназначены для продольного или поперечного пиления. Кроме того, имеет значение размер зуба, чем он меньше, тем чище кромки, но и скорость работы ниже, а чем он больше, тем выше производительность, но и качество ниже.
Электрическими устройствами пользоваться легче. Они позволяют в несколько раз быстрее выполнить работу и с меньшими усилиями. Электроинструменты для деревообработки в домашних условиях выпускают работающие от сети и на аккумуляторах.
Покупая такие агрегаты, надо обращать внимание на их мощность, гарантию обслуживания и основные возможности. В приоритете должны быть те функции, которыми вы планируете чаще всего пользоваться
Иногда для обработки древесины используют фрезерно-гравировальные станки по дереву, эти агрегаты отличаются высокой производительностью и точностью механической обработки деталей. Такие станки часто используются на производстве, так как их стоимость довольно высокая, но в зависимости от модели применяются и в домашних условиях.
Далее доску строгают для того, что бы удалить шероховатости после пыления. Для этого также имеются свои инструменты – для строгания вдоль волокон и поперек, для профильного строгания, для зачистки от задиров, для выборки желобков, пазов и тому подобным работам.
Сосна. Материалы для обработки древесины в бане? Из всех пород дерева наиболее доступна для кружка сосна, очень распространенная и легко обрабатываемая. Сосновая древесина не очень твердая, но прочная, легко колется, пилится и строгается вдоль волокон. Поперек волокон сосновую доску распилить и, особенно, гладко выстрогать значительно труднее.
Острые углы и торцы сосновых досок и брусков легко крошатся. Цвет сосновой древесины — светложелтый, с легким розовым оттенком.
Как работать рубанком по дереву
При необходимости строгания рубанком возникает вопрос, как им пользоваться. Если уроки трудов в школе уже проходили давно, то не составит большого труда освоить применение строгального прибора. Однако не все так просто, как может показаться на первый взгляд. Перед тем, как пользоваться рубанком, его нужно подготовить. Подготовка выполняется следующим образом:
- Разобрать инструмент, чтобы осуществить проверку ровности подошвы
- Затем необходимо удалить защитное покрытие с подошвы. Для этого используется ацетон и материя, которыми осуществляется тщательное истирание лака с подошвы и боковых поверхностей
- Надо отметить, что не все рубанки имеют лаковое покрытие, а только качественные инструменты от известных производителей. Лак наносится для того, чтобы исключить появление коррозии на поверхности серого чугуна
- Проверить качество заточки лезвия. Для этого нужно извлечь железко из инструмента, после чего испробовать его на куске древесины
- Проверяется плоскость подошвы. Она должна быть идеально ровной. Для этого прикладываем к поверхности подошвы металлическую линейку, и направляем ее на свет. Между подошвой и линейкой не должен быть просвет. Если он имеется, значит подошва имеет неровности. Произвести высокоточную обработку таким устройством не получится, но для домашнего использования вполне сойдет
- При необходимости произвести выравнивание подошвы. Для этого используется наждачная бумага по металлу с шероховатостью Р1000 и более. Бумагу нужно расположить на идеально ровной поверхности (например, стекло), после чего в одном направлении от себя производить движения рубанком
- Проверить лезвие на отсутствие зазубрин. При наличии таковые, лезвие подлежит дополнительной обработке
- После этого собрать инструмент. Как это делается, подробно описано в видео материале
Для этого используется ацетон и материя, которыми осуществляется тщательное истирание лака с подошвы и боковых поверхностей
При наличии таковые, лезвие подлежит дополнительной обработкеПосле этого можно приступать к выполнению соответствующих работ. После того, как инструмент подготовлен к работе, его необходимо настроить. Для настройки выполняются следующие действия:
- Процедура предусматривает выставление железко из подошвы на соответствующее расстояние
- Первоначально необходимо соединить стружколом с железко. Для этого совмещаются концы элементов точно друг с другом, и фиксируются стяжным винтом
- После установки на место отрегулированных режущих элементов, понадобится зафиксировать их при помощи прижимной пластины
- Произвести проверочное прохождение рубанком по заготовке. На основании полученных результатов выполнить более точную настройку при помощи специального регулировочного рычага
- Выполнить более точную регулировку по вылету железко из подошвы. Резец должен выступать одинаково с обоих сторон, чтобы обеспечить эффективное снятие стружки с заготовки
На основании полученных результатов выполнить более точную настройку при помощи специального регулировочного рычагаПосле этого можно приступать к применению инструмента по назначению. Для этого необходимо зафиксировать обрабатываемую деталь струбцинами или в тисках, что зависит от размеров. После этого приступать к совершению манипуляций. Для этого рубанок нужно держать двумя руками, и прикладывать одинаковое усилие от начал и до конца. После этого необходимо вернуться в начальное положение, и произвести прохождение повторно.
Подводя итог, надо отметить, что рубанок является уникальным инструментом, который пользуется популярностью в сфере деревообработки и строительства мебели.
Покупать целый набор разных видов рубанков для дома не имеет смысла, если только не планируется заниматься изготовлением мебели и т.п. А вот начинающим столярам будет интересно узнать о предназначении тех или иных видов рубанков по дереву.
Публикации по теме
Как снять стопорное кольцо — виды и изготовление инструмента своими руками
Ножовка для резки гипсокартона эффективность инструмента
Резка стекла — виды стеклорезов и особенности их применения
Пистолет для жидких гвоздей учимся правильно пользоваться сначала
Виды и предназначение стамесок
вид металлических стержней
Каждый тип стамесок рассчитан на выполнение собственной задачи. Скажем, при помощи прямых и широких приспособлений эффективно выполнять очистку или резку выпуклых или ровных заготовок. К узким инструментам имеет смысл прибегать тогда, когда возникает задача по обработке древесины на узких участках деталей. Что же касается прямых стамесок, оснащенных круглыми лезвиями, то их следует использовать в ситуации, когда приходится иметь дело с деревом твердых пород или роговыми сучками.
В случае возникновения необходимости в очистке дерева, имеющего дупло или глубокую полость, обычно прибегают к помощи стамески-долота, оснащенной толстым стальным стержнем. В дополнение к этому выполнять эту операцию следует в сочетании с таким инструментом, как киянка. Она будет применяться для забивания долота вглубь древесины.
Хотя с помощью стамесок удается довольно эффективно удалять с дерева ненужные фракции, все же изначально эти инструменты создавались для вырезания сложных изделий. Если у мастера возникла задача по созданию в теле заготовки желобов, то для выполнения этой работы придется использовать клюкарзы. Речь идет о стамесках, оснащенных изогнутыми или желобообразными лезвиями. С их помощью удастся изготовить углубление необходимого радиуса и глубины. На первом этапе необходимо воспользоваться самой широкой клюкарзой и создать отверстие. После этого наступает черед клюкарзы меньшего размера, далее переходят к использованию еще более маленькой и т. д.
Токарный станок по дереву
Все узлы токарного станка располагаются на раме или станине.
Станок состоит из передней опоры с электродвигателем и передающим валом, задняя опора, используемая для фиксации детали, между ними располагается подпятник, являющийся опорой для резца.
Деталь жестко фиксируется между центрами опор. При креплении необходимо сбалансировать деталь, что бы она была отцентрирована. Деталь крепится в передней бабке. Здесь заготовке придается круговое движение. Задняя бабка удерживает свободный конец заготовки.
Дерево обрабатывается резаком удерживаемым руками. Мастер держит его с опорой на подпятник. Удерживая резак, за один проход снимается не более одного миллиметра.
Режущие круги на болгарку для древесных материалов
Эксплуатация УШМ в паре с отрезным диском по дереву обязательно предусматривает соблюдение техники безопасности. Работы следует проводить в специальном защитном обмундировании, а распиливаемая заготовка должна быть крепко зафиксирована в тисках или струбциной
Инструмент важно держать двумя руками, чтобы исключить вероятность выбивания его из рук.
Предпочтение следует отдать УШМ, которая имеет регулятор оборотов
Производители выпускают диски для болгарок по дереву четырех основных видов, о которых узнаем подробно:
- Циркулярный или зубчатый — появились самыми первыми, но не получили широкой популярности в силу обладания эффектом обратного удара. Диск имеет наружное (торцевое) расположением больших зубьев. Производители выпускают режущие диски по дереву на болгарки с максимальным диаметром до 180 мм. Зубья могут оснащаться специальными напайками из твердосплавных материалов. Такие круги хотя и являются самыми распространенными, однако это самая опасная насадка в действии. По возможности откажитесь от ее использования. Надо отметить, что использовать такие диски на болгарки можно только в случае, если инструмент используется в качестве стационарной циркулярной пилы
- Цепной — имеют вид диска, только по наружной окружности вместо зубьев располагается цепь, как на бензопилах. Такой тип насадок является более безопасным, и им можно резать древесностружечный массив средней плотности. На кругах такого типа опасность заклинивания и возникновения обратного удара сведена к минимуму. Достигается это за счет специальной конструкции насадки, которая подобна шине бензопилы. Круг состоит из двух частей, а с торцевой стороны имеется паз. В этом пазу располагается пильная цепь, перемещающаяся за счет силы инерции. Такая конструкция исключает заклинивание диска, и тем самым является более безопасным вариантом, по сравнению с первым типом. Категорически противопоказано пилить древесину с гвоздями. Зубья при этом быстро тупятся, и выходят из строя
- Универсальный — получил такое название за счет того, что позволяет не только пилить древесину, но еще резать металл, а также проделывать пазы. Насадка универсального типа имеет вид обычного стального диска, но с дополнительными зубьями в количестве трех штук в виде пазов. Зубья имеют напайки из твердого металла, что увеличивает срок службы режущей насадки. Достоинство универсального отрезного диска на болгарку кроется в том, что он также является безопасным, как и цепной круг, и при этом стоит в 2 раза дешевле. Выпускается компанией Graff, отчего получил название «графский»
- С карбид-вольфрамовой кромкой — производители не останавливаются на достигнутом, и постоянно совершенствуют выпускаемые изделия. Еще один тип отрезного диска, который полностью похож на насадку для резки бетона. Отличие лишь в том, что на торцевой части круга находится напыление из карбида вольфрама (встречаются и алмазные напыления). Диск оснащен прорезями с отверстиями, которые служат для отвода тепла при работе с плотными материалами, как например, древесина. Эффективны круги с карбид-вольфрамовой кромкой не только для резки дерева, но и прочих материалов — пластик, металл и т.п. Только такую насадку для резки одного металла лучше не применять, ведь она быстро выйдет из строя. Отлично справляется круг с распиливанием древесины, в которой есть гвозди, шурупы и прочие металлические предметы
На кругах такого типа опасность заклинивания и возникновения обратного удара сведена к минимуму. Достигается это за счет специальной конструкции насадки, которая подобна шине бензопилы. Круг состоит из двух частей, а с торцевой стороны имеется паз. В этом пазу располагается пильная цепь, перемещающаяся за счет силы инерции. Такая конструкция исключает заклинивание диска, и тем самым является более безопасным вариантом, по сравнению с первым типом. Категорически противопоказано пилить древесину с гвоздями. Зубья при этом быстро тупятся, и выходят из строя
Выпускается компанией Graff, отчего получил название «графский»Теперь не трудно выбрать пильные диски по дереву для болгарки, зная о том, какие их виды бывают. Для работ по дому рекомендуется использовать пильный диск по дереву универсальный или с карбид вольфрамовой кромкой.
Они не только считаются эффективными, но еще и безопасными. Круги с пильной цепью стоят дороже, но при этом они также безопасны при распиле древесины болгаркой. Самыми опасными являются круги с зубьями. Их использовать рекомендуется только в ситуациях, когда из болгарки делается стационарная циркулярная пила.
Когда применяется электрорубанок
Достоинством электрического рубанка является выполнение различных работ по обработке древесины с минимальными усилиями. Электрорубанком можно осуществлять грубую, финишную и фигурную отделку поверхностей. Инструмент эффективен при необходимости выполнения больших объемов работ в столярных мастерских или при проведении ремонтных и строительных работ.
Главный недостаток инструмента в том, что он стоит достаточно дорого, и поэтому для домашнего использования его не выгодно покупать, если планируется единичное использование прибора.
Конструктивно инструмент представляет собой массивный рубанок, который оснащен электрическим двигателем, а также специальными ножами. Ножи посредством редуктора приводятся в действие от электромотора. Электрический инструмент имеет функцию регулировки глубины строгания, максимальное значение которой достигает 82-100 мм в зависимости от марки и мощности. Есть у электрорубанка еще некоторые недостатки:
- Шумность при работе
- Пыльность — этот недостаток легко устраняется за счет применения специального мешка или подключения шланга от пылесоса
Однако на фоне таких преимуществ, как быстрое и эффективное удаление стружки с поверхности заготовки, рассматриваемые устройства пользуются популярностью. Альтернативная замена электрического рубанка — болгарка со специальной насадкой.
Такая насадка называется рубанком на болгарку для обработки дерева.
Шлифование деревянных поверхностей
При выполнении шлифовки достаточно ровной поверхности особо важно правильно применять наждачную бумагу, так как относительно грубая шкурка наверняка исцарапает дерево, а её антипод без бобышки неравномерно обработает поверхность. Именно бобышки позволяют обеспечить ровное прилегание шкурки непосредственно к дереву особенно на большой площади
В основном, применяется именно пробковая бобышка, хотя вполне может подойти и скромный брусок из древесины с гладкими и достаточно ровными гранями. Специалисты зачастую применяют специальные держатели, которые изготовлены из твердой резины или неэластичной пластмассы. Такие держатели состоят из 2-х основных частей — верхней и нижней, между которыми закладывается наждачная бумага.
На практике, зачастую шлифование проводят в два основных этапа, так сказать: сначала грубая обработка, а потом тонкая. Так при зачистке грубого среза, выполненного пилой, используют наждачные шкурки с крупнозернистым абразивным покрытием (значение зернистости около 100), а при обработке строганой поверхности, она шлифуется шкуркой с уровнем зернистости более 130.
При выполнении тонкой, завершающей шлифовки применяют шкурку, у которой зернистость находится на уровне 240. Следует отметить, что на протяжении всего процесса шлифовки древесины необходимо сосредотачивать обработку в направлении именно роста волокон древесины, не прикладывая излишних усилий. В результате малозаметные волоконные окончания лишь прижимаются к плоскости, но при этом не срезаются.
Для ускорения процесса шлифовки практикующие специалисты используют некоторые специальные приспособления. Примером такого приспособления могут служить так называемые «шлифовальные пластины», которые обладают разнообразной зернистостью и могут быть различных размеров. В данном приспособлении буквально каждая пластина является ни чем иным как стальным элементом с ровными гранями с нанесенным на поверхность абразивным материалом. В процессе шлифовки этой пластиной, по причине относительно больших интервалов между частицами абразива, формируется много опилок, а их режущие грани длительное время остаются острыми.
Именно из-за такой специфики инструмента использование «шлифовальных пластин» эффективнее, чем применение обыкновенной наждачной бумаги.
Шлифовальные пластины
При обработке шлифованием поверхностей большой детали, зачастую проводят по ее плоскостям наждачной бумагой, которую обворачивают вокруг бобышки, а при шлифовании небольших деталей применяют другой прием: шкурки нужного размера закрепляют скотчем на поверхности верстака, а затем проводят деталью по закрепленной шкурке. Применение таких приемов позволяет избавиться от возможных закруглений по граням самой детали.
Ручные приспособления для домашнего мастера
В ряду механического инструмента по дереву есть много универсальных приспособлений, которые применяются в самых разных работах. Они должны быть в запасе у каждого умельца. Наличие данного инструмента предоставляет возможность выполнять массу дел по дому, на участке. У практичного хозяина должны быть:
- пила ножовка;
- топор;
- стамеска;
- молоток;
- рубанок;
- коловорот.
Ручной инструмент по дереву
Это основные помощники плотника, без которых невозможно обойтись в строительстве, ремонте. Ножовкой называется инструмент, состоящий из пластиковой или деревянной ручки и металлического полотна с зубьями. Пилы выпускаются в большом ассортименте, отличаются размерами, величиной зубьев. Инструмент предназначен для разделения целой части на элементы, устранения излишков. В выполнении мелких операций используется специальное приспособление лобзик с тонким полотном. Колуны и топоры применяются для раскалывания, рубки, обтесывания.
Лобзик с тонким полотном для мелких операций
Металлическая стамеска, состоящая из рабочей части и рукояти, пригодится в снятии фасок, формировании углублений и др. В работе с этим инструментом используется специальный молоток, который называется киянка. Сделать поверхность ровной, придать идеальную геометрию доске поможет рубанок. При необходимости пользоваться им регулярно стоит приобрести электроинструмент по обработке дерева.
Есть несколько разновидностей приспособлений этого типа: шпунтубели, фуганки и др. В образовании отверстий в деревянных материалах используется коловорот, работающий с различными видами сверл.
Рубанок поможет сделать поверхность ровной
В работе мастеру потребуются и специальные материалы для обработки, позволяющие создать идеально ровную, гладкую поверхность. В таких операциях используется наждачная бумага. Нужно запастись материалом с различной величиной абразивов, чтобы выполнять черновые и финишные работы.
Наждачная бумага для финишных работ
Ручные инструменты
Топор
Ручной инструмент предполагает, что в качестве энергии, обеспечивающей его работу, выступает сила человека, использующего этот инструмент, он используется во всех операциях по обработке древесины.
- Ножовки, оснащенные различными типами полотен, используются для распиловки досок в различных плоскостях. Двуручными пилами заготавливают лес кругляк, и с их же помощью и с использованием лучковых пил, выполняют распиловку заготовленного леса. С использованием лобзиков изготавливают декоративные элементы оформления, а также поделки и мебель различной конструкции.
- Топор – это известный из глубины веков, строительный инструмент и боевое оружие. Топоры используют столяры и плотники при выполнении различных операций с использованием дерева (строительство домов, изготовление конструкций и отдельных элементов – окна, двери и т.д.). Колуны используются при заготовке дров.
- При изготовлении деревянных конструкций (окна, двери, лестницы и т.д.), для обработки исходного сырья, используются различные виды рубанков (шерхебели, фуганки, шпунтубели и др.).
- При изготовлении пазов и шипов, выборке отверстий, используются долота и стамески различного сечения.
- Для засверливания – используются ручные дрели и коловороты со сверлами различной конструкции (центровые, витые, ложечные), а также бурова, используемые при глубоком засверливании.
- При изготовлении мебели и различных столярных изделий используются струбцины, с помощью которых выполняется стягивание и фиксация собираемых элементов в единую конструкцию.
- Гвоздодер и клещи – является незаменимыми видами инструмента при извлечении посторонних предметов из массива дерева.
С использованием лобзиков изготавливают декоративные элементы оформления, а также поделки и мебель различной конструкции.
Какой тип рубанка мне купить?
Консультации по строгальным станкам, Советы по электроинструментам
Если вы новичок в работе с деревом или просто не пользуетесь строгальными станками, то выбор правильного строгального станка действительно зависит от нескольких факторов каждого человека. Простые вещи, например, какой тип вы, скорее всего, будете использовать чаще всего, для чего вы собираетесь его использовать и сколько денег и места у вас есть в вашей мастерской для его хранения.
Вообще говоря, сегодня на рынке существует только три основных типа строгальных станков, и все они выполняют несколько разные функции.
Вот три основных типа станков, которыми владеют большинство деревообрабатывающих мастеров, и я уверен, что на каком-то этапе вы овладеете как минимум двумя, если не всеми тремя: быстро сломать его-
Ручной рубанок подойдет для небольших проектов, электрический рубанок – для крупных или обычных проектов из-за его скорости, а стационарный рубанок – для тяжелой работы, требующей гораздо больше места.
Но вот лучшее руководство по каждому типу со всеми их преимуществами и недостатками, объясненными более подробно:
1. Ручной рубанок
- Самый дешевый вариант
- Предлагается в различных размерах и стилях
- Обеспечивает полный контроль в руке ручной
- Очень портативный, поэтому вы можете использовать его где угодно
- Простой в использовании, не требует никакого оборудования с ним
- Питание от вас, поэтому нет проводов или батарей для зарядки
2. Электрический рубанок
- Гораздо мощнее
- Работа выполняется намного быстрее, чем вручную
- Гораздо эффективнее, чем при использовании ручной версии
- Можно использовать для всех видов проектов
- 4 9 дублей чтобы привыкнуть к нему
- Не так много управления для небольших или детальных проектов
- Проводные и беспроводные версии
- Более дорогие, чем ручные
- Потребуются аккумулятор и зарядное устройство, если беспроводные
- NOISY для использования
- Сложнее контролировать
- Больше рисков для безопасности для принятия во внимание
3.
Стационарный планар- . Гораздо больше
- . Получите To To Table для этого, чтобы соответствовать
- . Регулярное
- . Получите To To To To To To To Sent
- . очистка и техническое обслуживание
- Занимает много места
- Может использоваться для гораздо более крупных проектов
- Не подходит для небольших проектов
- Более дорогая покупка
В этих трех обобщенных категориях есть множество различных специальных типов рубанков в зависимости от отделки, которую вы хотите получить. Знаете ли вы, что на борту «Мэри Роуз», когда она была поднята, была найдена пара деревянных самолетов, датируемых 16 -м -м веком? Это показывает, как долго существует рубанок и насколько важным инструментом является его наличие в вашей мастерской.
Ручные рубанки также можно разделить на несколько различных типов в зависимости от задачи, которую они будут выполнять. Например, типичная серия применений рубанка с ручным управлением будет следующей:
- Во-первых, используйте рубанок для быстрого удаления большого количества древесины. Она больше и уже, чем сглаживающая плоскость.
- Во-вторых, используйте домкрат, чтобы продолжить удаление необработанной древесины, но с большей точностью, и это сделает деталь более плоской.
- В-третьих, для окончательного выравнивания используется фуганок.
- Сглаживающий рубанок начинает подготовку к окончательной отделке дерева.
- Полирующий рубанок создает очень гладкую окончательную поверхность.
Она больше и уже, чем сглаживающая плоскость.
Существуют также специальные ручные рубанки, выполняющие определенные функции, например:
- Рубанок для шпунта, которым вырезаются выступы или ступени в древесине вплоть до кромки дерева
- Филлистерный рубанок, которым можно обрезать выступы или ступени до очень определенного размера
- Формовочный рубанок для создания лепных форм на краю дерева
- Рубанок для нарезания канавок под швы
- Рубанок для фрезерования углублений
- Рубанок-стамеска для удаления древесины изнутри ящика
- Рубанок для очень маленьких деревянных деталей очень узкие места
- Комбинированный рубанок с различными резцами и лезвиями
- Круговой рубанок – для больших изогнутых поверхностей
- Лонжеронный рубанок – для сглаживания округлых форм
- Рубанок для зубьев – для древесины с неравномерной зернистостью
- Рубанок для спичек – для изготовления шпунта и паза
Итак, какой тип лучше всего подходит для моей домашней мастерской?
Как видите, существует множество различных видов ручных рубанков, каждый из которых выполняет разную работу, поэтому все зависит от того, чего вы хотите достичь.
Однако, если вы планируете выполнять много работ среднего размера, не требующих слишком сложной детализации, то вам лучше присмотреться к ручному электрическому рубанку.
Они бывают разных форм и размеров, но настолько универсальны в использовании, что вам нужно будет купить только один, чтобы удовлетворить все ваши потребности в работе по дереву. Электрический ручной рубанок, идеально подходящий для таких проектов, как строгание столешницы, позволяет достичь большинства видов отделки и может быть адаптирован.
Они также не займут много места в вашей мастерской. Тем не менее, для действительно больших работ или если вы собираетесь регулярно строгать деревянные доски или двери, вам лучше выбрать настольный рубанок.
Очевидно, что для них требуется гораздо больше места, потому что они крепятся к своему столу, так что вам нужно иметь это в виду, и из-за этого они далеко не так гибки для использования в небольших проектах. Но если вы много работаете с большими досками, то этот тип рубанка для вас.
Идеальная комбинация строгального станка
Это действительно зависит от имеющегося у вас пространства и проектов, которые вы хотите реализовать, но для среднего столяра-сделай сам, который, возможно, перерабатывает и создает небольшие предметы мебели дома, идеальной комбинацией будет у вас есть несколько небольших специализированных ручных рубанков, предназначенных для очень сложных, мелких и деликатных работ, в сочетании с аккумуляторным электрическим ручным рубанком со средней шириной лезвия, который можно использовать практически для всех других задач, которые вам могут понадобиться.
Если у вас нет места для стационарного строгального станка, или вы будете использовать его только время от времени, то, вероятно, не стоит тратить на него деньги, так как вы всегда можете взять его напрокат или попросить строгать доски в деревообрабатывающем магазине. для вас, прежде чем вы на самом деле заберете их из магазина в первую очередь.
Сохранить
Сохранить
Сохранить
Сохранить
Помогите нам, расскажите об этом!!
Описание различных типов строгальных станков
Йост Нуссельдер | Обновлено: 10 апреля 2022 г.
Мне нравится создавать бесплатный контент, полный советов для моих читателей, вас. Я не принимаю платных спонсоров, мое мнение – мое личное, но если вы найдете мои рекомендации полезными и в конечном итоге купите что-то, что вам нравится, по одной из моих ссылок, я могу заработать комиссию без каких-либо дополнительных затрат для вас. Узнать больше
Работа с деревом и другими материалами, чтобы придать им определенную форму, дизайн и уникальность, может быть сложной задачей, вам обязательно понадобится пара инструментов, чтобы добиться всего этого, и рубанок по дереву, без сомнения, один из тех инструментов, которые играют роль. очень важную роль в вашем ремесленном путешествии.
Строгальный станок — это инструмент для обработки дерева (или металла) с прикрепленным к нему плоским лезвием, используемый для выравнивания неровных поверхностей и придания формы дереву или металлу по вашему вкусу.
В основном используется для выравнивания плоских поверхностей, чтобы обеспечить полное удобство.
Представьте, если бы ваши стулья и столы не были должным образом выровнены, Tragic!
Строгальные станки полезны не только для выравнивания и придания формы вашим изделиям, но и для их сглаживания и уменьшения толщины. Строгальный станок сочетает в себе функции пилы и фуганка, где пила может использоваться для уменьшения толщины, а фуганок — для сглаживания неровностей.
Если вы всегда хотел знать, какой рубанок использовать для какого проекта, вложив его эффективность в рассмотрение, вы пришли в нужное место. Обратите пристальное внимание, как я направляю вы через мир рубанков.
Поехали!
В этом посте мы рассмотрим:
- Типы планеров
- Источник питания
- Материалы, используемые
- Порядок использования
- Специальные типы самолетов
- Заключение
Рубанки в основном классифицируются по;
- Их источник питания
- Материалы, из которых они изготовлены
- Порядок использования
Источник питания
1.
Ручные рубанки
Эти рубанки в основном питаются и контролируются вами. Он обрезает и формирует в соответствии с количество мышечной силы, которую вы вкладываете в это.
Ручной рубанок
Это самые старые формы рубанков в история планеров. Обычно он состоит из металлического лезвия и твердого тела. Вы можете заставить его резать глубже и усилить его эффект, прикладывая больше силы к Это.
Двуручный рубанок
Они более или менее похожи на обычные ручные рубанки, но у них две ручки, как у мотоцикла. Его ручки облегчают и упрощают захват и правильную резку. Они есть в основном сделаны из металлов и предпочтительно используются для обработки острых и деликатных углов.
Комбинированный строгальный станок RASP
Известен также как Surform Planer. Этот рубанок как терка, не для еды это
время, но мягкие металлы, дерево и пластик с его перфорированным металлическим листом, который
сглаживает шероховатые поверхности и края.
Ручные рубанки с нижней кромкой по дереву
Эти рубанки редко поставляются с ручкой, и для работы с ними требуется только одна рука. Они маленькие и это не рекомендуется использовать для больших проектов, но для небольших проектов, потому что они обрезать только кусочками.
Ручной скребок
толкая, этот рубанок требует, чтобы вы тянули, как когда вы используете грабли. Оно имеет длинная ручка с прикрепленным к ней лезвием на одном конце. Они используются для ремонта металлические и деревянные полы для придания им декоративной отделки.
2. Электрические рубанки
Чтобы уменьшить мышечное напряжение и крайняя усталость, электрические рубанки — правильный выбор. Эти рубанки помогают выполнять работу еще эффективнее, чем при использовании ручные рубанки.
Ручной рубанок
С удобной ручкой для надежного захвата
и моторизованный нож для шлифовки изделий из дерева, ручной электрический
рубанок поможет вам выполнить работу, не испытывая большого стресса.
это
хорошо для больших проектов и работает быстро.
Настольный рубанок
Этот рубанок идеально подходит для поставить на свой верстак. Они довольно портативны и могут вместить небольшой кусочек пиломатериал, сглаживая и придавая ему форму с обеих сторон, принимая одну сторону за раз.
Фуговальный рубанок
Этот рубанок используется для выполнения довольно сложных рисунков, особенно на твердой древесине. Строгальные станки обычно не держат в руках и не ставят на стол, их ставят на пол. Не всем они нужны, они предназначены для профессиональных работ, а не для обычных самоделок
Стационарный рубанок
Для более профессионального проекта рекомендуется использовать стационарный рубанок. Как следует из названия, эти строгальные станки не переносные и не передвижные, а сверхмощные строгальные станки. Если вы работаете над большим проектом с пиломатериалами большого размера, этот рубанок как раз подходит для этой работы.
Используемые материалы
Сюда входят материалов, из которых сделаны эти самолеты. Эти самолеты отличаются материалом используется для создания его ручки, ручки и других частей, но лезвия этих самолетов чаще всего изготавливаются из одного и того же материала, обычно из железа.
Деревянный рубанок
Все части этих самолетов сделаны из дерева, за исключением лезвия. Железо должным образом прикреплены к этой плоскости клином и могут быть легко отрегулированы удар по самолету молотком.
Металлическая плоскость
Полностью из металла, за исключением ручки или ручки, которые могут быть сделаны из дерева. Он немного тяжелее и прочнее, чем деревянные рубанки, и требует дополнительная осторожность, чтобы предотвратить повреждения.
Переходная плоскость
Это
самолет представляет собой сочетание металла и дерева вместе. Его корпус сделан из дерева
а его литейный набор, используемый для регулировки лезвия, сделан из металла.
Плоскость заполнения
Заполнение у самолетов есть корпуса, которые состоят из металла, который заполнен твердой древесиной высокая плотность, где лежит лезвие. Ручки сделаны из того же дерева.
Плоскость бокового спуска
Эти самолеты сильно отличаются от других самолетов, особенно способ катапультирования валы из дерева. В то время как другие самолеты имеют отверстие в центре для стружки. чтобы быть выброшенным, эта плоскость имеет отверстие по бокам. Это также дольше, чем обычные самолеты.
Порядок использования
Чистящая плоскость
Это Рубанок используется для обрезки большого количества древесины и имеет широкий рот, который может позволяют легко выбрасывать крупную стружку. Это дольше, чем сглаживание плоскость с загнутым внутрь лезвием.
Сглаживающая плоскость
сглаживающий рубанок используется для придания вашим изделиям из дерева чистовой отделки.
Как имя
подразумевает, что он идеально подходит для выравнивания древесины и делает стружку более гладкой.
эффективный с его регулируемым горлом.
Рубанок домкрата
Рубанок домкрата используется для строгания небольшого количества древесины. В большинстве случаев он используется сразу после использования скраб-плоскости. Рубанок также является мастером на все руки, потому что он может частично функционировать как выравнивающий рубанок, фуганок и передний рубанок.
Ознакомьтесь с лучшими рубанками здесь. и сглаживание их. Это делает края ваших проектов идеально плоскими, поэтому их соединение становится простым. Его также можно назвать пробным самолетом.
Традиционный японский самолет
традиционный японский рубанок, также известный как канна, используется для бритья еще меньшего размера. биты для более гладких поверхностей. Он управляется совершенно иначе, чем другие самолеты. потому что, в то время как другие самолеты требуют толкания, чтобы побриться, это требует тяги, чтобы бриться.
Специальные типы плоскостей
Фальцевая плоскость
Это Рубанок также известен как шпунтовый рубанок и используется для вырезания шпунтов в древесине. Его лезвие расширяется примерно на полмиллиметра с обеих сторон плоскости, чтобы сделать уверен, что он отлично режет, достаточно хорошо, чтобы достать сбоку предполагаемая скидка. Они также предназначены для производства стружки большого количества древесины. легче с ртом, который позволяет этой стружки легко выйти.
Фрезерный рубанок
Режущий как долото, этот рубанок сглаживает и выравнивает углубления на деревянных изделиях, делая их как можно более параллельными прилегающей поверхности. Его нельзя использовать для бритья большого количества древесины. Использование рубанка после распила и долбления изделий из дерева — единственный способ заметить его эффект.
Уступная плоскость
Уступная плоскость используется для обрезки уступов и поверхностей шипа при выполнении врезных и шиповых соединений.
Рубанок для обработки канавок
Рубанок для обработки канавок, как следует из названия, используется для прорезания канавок в древесине. Они делают очень маленькие отверстия в древесине, в которые могут поместиться узкие утюги толщиной около 3 мм. Обычно для задних стенок и нижних ящиков.
Филлистер Плоскость
Филлистер плоскости выполняют те же функции, что и плоскость фальца. Они также используются для более точная нарезка шпунтов благодаря регулируемой направляющей, которая прорезает канавки слишком.
Пальцевая плоскость
Рубанок для пальцев имеет небольшой корпус из латуни. Его нельзя отрегулировать, как другие самолеты, из-за его размера. Они в основном используются производителями скрипок и гитар для обрезки изогнутых краев после склеивания. Его устья и лезвие также зафиксированы и удерживаются простым клином.
Плоскость с закругленным концом
Самолет с выпуклым носом получил свое название из-за формы его передней кромки, похожей на круглый нос. Его можно использовать в ограниченном пространстве из-за его короткой передней кромки. Немного Самолеты с закругленным носом также поставляются со съемной носовой частью для долбления. углы эффективнее.
Комбинированный самолет
Этот рубанок представляет собой гибридный рубанок, сочетающий в себе функции фальца, формовки и канавочная плоскость с различными фрезами и регулировками.
Круговой или компасный рубанок
Идеально подходит для создания выпуклых и вогнутых кривых на изделиях из дерева. Его вогнутые настройки делают его эффективным для работы с глубокими кривыми, такими как подлокотники стула, а его выпуклые настройки также подходят для подлокотников стула и других частей.
Зубчатая плоскость
зубчатый рубанок используется для выравнивания и обрезки древесины с неравномерным волокном.
Рубанок долото
плоскость долота также известна как плоскость обрезки. Его передний край расположен прямо спереди, что позволяет удалить засохший или излишки клея из внутренних углов, как внутри коробки. Он выполняет функцию долото и может правильно очистить углы фальца.
Самолет Match
A матчевой рубанок предназначен для изготовления шпунтовых соединений. Обычно их делают попарно, причем одна плоскость режет шпунт, а другая — канавку.
Spar Plane
Это любимый рубанок судостроителей. Он используется для сглаживания древесины круглой формы, такой как мачты лодок и ножки стульев.
Разливной самолет
Это это единственный рубанок, стружка которого является конечным продуктом.
Формовочные плоскости
Это плоскость обычно используется краснодеревщиками. Формовочные плоскости используются для создания красивые декоративные формы или элементы на краю ваших досок.
Заключение
Важно узнать, какой рубанок идеально подходит для конкретного проекта, а также удобство использования приносит. Использование правильного рубанка облегчает работу над проектом больше удовольствия, чем стресса, и в кратчайшие сроки вы завершили проект с большим количеством свободного времени и энергии.
Я внимательно и кратко объяснил разнообразие рубанков, которые вы можете найти, когда поход по магазинам. Таким образом, вы должны быть в состоянии идентифицировать эти рубанки, когда видите их. не беспокоя продавца или в конечном итоге запутаться или купить неправильный планер.
Пора доставать этот проект выполняется самым быстрым и удобным способом. Все, что тебе нужно сделать, это купить предпочитаемый самолет и приступить к работе. вы будете счастливы прочитайте эту статью, как только вы успешно завершите свой проект.
Я Йост Нуссельдер, основатель Tools Doctor, контент-маркетолог и папа. Мне нравится пробовать новое оборудование, и вместе со своей командой я пишу подробные статьи в блоге с 2016 года, чтобы помочь постоянным читателям с инструментами и советами по изготовлению.
Различные типы ручных рубанков для деревообрабатывающих проектов
Существуют различные типы ручных рубанков. Каждый из них имеет определенные функциональные возможности, преимущества и недостатки. Сегодня мы можем выбрать строгальные станки, строгальные станки, выравнивающие, разглаживающие и комбинированные строгальные станки, а также некоторые другие популярные типы, в том числе строгальные станки, традиционные японские строгальные станки и строгальные станки.
Поскольку каждый из этих типов играет различную роль в деревообработке, что поможет вам безупречно завершить ваш проект, очень важно знать их плюсы и минусы, а также основные различия в деталях. Это поможет вам выбрать лучший инструмент для вашего конкретного проекта по деревообработке.
Рекомендуем вам ознакомиться с различными типами ручных рубанков, о которых мы поговорим в этой статье. Мы суммируем функции, сильные и слабые стороны каждого типа. Обратите внимание на их особенности, так как это поможет вам больше узнать об их областях применения. Давайте начнем!
Основы ручных рубанков
Мы начнем с того, что познакомим вас с основами ручных рубанков, типами деревянных рубанков и их использованием, а также поговорим о том, как они работают. Это поможет вам узнать больше о рубанках в целом. Несмотря на то, что существует множество различных типов ручных рубанков, основной принцип работы очень похож.
А именно, мы можем объяснить рубанки в целом как раздельные столы.
Несмотря на то, что рубанки делают одну сторону плоской, вы должны знать, что они не очень хорошо удаляют изгибы и изгибы. Опускание стола подачи может повысить его производительность. Таким образом рубанок может делать одинаково толстые доски и абсолютно ровные поверхности. Использование ручных рубанков с платформой поможет вам работать быстро и выполнять точную настройку.
Преимущества использования ручных рубанков
Когда речь идет о преимуществах ручных рубанков, самым большим преимуществом владения одним из типов ручных рубанков является тот факт, что он экономит много времени и усилий. В основном это относится к времени и терпению, затраченным на подбор одинаковых деревянных деталей, досок одинаковой толщины и уровня плоскостности.
Имея в своей мастерской ручной строгальный станок, вы можете легко покупать необработанные деревянные детали и обрабатывать их позже, чтобы сделать их идеально плоскими и одинаково толстыми.
Более того, столяры подчеркивают, что изготовление досок с параллельными гранями — еще одно преимущество владения ручным рубанком. Использование деформированных и искривленных досок может быть легким, если у вас есть ручной рубанок и вы знаете, как им пользоваться. Конечно, в зависимости от того, сколько типов ручных рубанков используется в вашей мастерской, ваши возможности становятся более универсальными.
Существует множество различных типов ручных рубанков, но мы упомянем самые популярные из них. Это блочные рубанки с их подтипами: малый угол, карманный и стандартный угол; рубанки домкратные, строгальные и выравнивающие, с их подвидами, а также комбинированные, строгальные, традиционные японские и фальцевые. Давайте узнаем больше о каждом из этих различных типов столярных инструментов.
1. Строгальные станки
Строгальные станки — это доступные по цене строгальные станки, которые очень маленькие, удобные и обычно используются пользователями-любителями, для проектов «сделай сам» и в столярных мастерских. Их скосы обращены вверх. Кончик лезвия имеет лучшую поддержку. Лезвие меньше болтается. Эти инструменты могут поместиться в пояс для инструментов. У них есть несколько важных функций.
Строгальные станки можно использовать для строгания торцевых волокон. Они также подходят для установки дверей и ящиков, если вы имеете дело с торцевыми узлами. Эти инструменты также очень удобно использовать и держать в одной руке.
Существует несколько типов строгальных станков. Мы поговорим о рубанке с малым углом, карманном рубанке и стандартном рубанке.
- Низкоугловой рубанок: Этот тип рубанка имеет ножи, установленные под углом 12°. Именно эта особенность объясняет особенность малоугловых рубанков. Такая малоугловая постель идеально подходит для резки под углом около 37°.
- Карманный рубанок: Карманный рубанок — это небольшой, прочный и удобный инструмент, размеры которого значительно меньше, чем у обычных рубанков. Область их применения подразумевает все работы, требующие особого внимания к деталям. Они хороши для работы в труднодоступных или недоступных для обычного рубанка местах.
- Стандартный угловой рубанок: Стандартный угловой рубанок имеет угол станины 20°. Это компактный и универсальный инструмент, который должен быть у каждого серьезного столяра. Он используется для торцевой или торцевой резки под углом 45 градусов, если вы затачиваете лезвие.
2. Строгальные станки домкрата
Строгальные станки домкрата являются наиболее универсальными из существующих типов деревянных рубанков. Обладание этой моделью равносильно одновременному использованию различных видов деревянных самолетов! Они длиннее, чем сглаживающие, но менее эффективны, когда речь идет о сглаживании больших кусков.
Однако этот универсальный инструмент используется для средних работ по выравниванию и выравниванию. Кроме того, если вы правильно наточите лезвие, вы можете использовать его для быстрой обрезки древесины. Кроме того, вы можете использовать его для выравнивания стыков (например, ножек стола).
Существует несколько типов рубанков. Те нет. 5, нет. 5-½ и нет. 5-¼ строгальные станки. Давайте узнаем больше о каждом из этих типов.
- Строгальный станок №5: Строгальный станок №5 также известен как классический рубанок. Имеет лезвие шириной 2 дюйма. Его корпус на 5 дюймов длиннее, чем у рубанка номер 4. Используется для удаления следов фрезеровки, а также гребешков. Он также отлично подходит для быстрого выравнивания поверхности и ее подготовки к детальной отделке.
- Строгальный станок № 5-1/2: Этот тип рубанка значительно тяжелее, а также длиннее и шире, чем рубанок № 5.
- Строгальный станок #5-1/4: Будучи типичным рубанком с некоторыми принципами, этот тип легче и уже, чем классическая модель № 5. Изначально эта модель была сделана для начинающих, чтобы облегчить им процесс обучения. Поэтому основное применение этих моделей – для подготовки молодых специалистов.
3. Строгальные станки
Строгальные станки имеют широкий и длинный корпус. Вы также узнаете этот тип, когда поднимете одну из его моделей. Они тяжелее других типов.
Эти рубанки используются для выравнивания больших поверхностей. Кроме того, они очень хорошо выпрямляют края. Они очень точны.
Существует несколько типов строгальных станков. Мы поговорим о номерах 6, 7 и 8.
Строгальный станок № 6: Строгальный станок № 6 такой же ширины, как и № 7. Его основное физическое отличие заключается в длине.
Рубанок №6 предназначен для выравнивания большинства деталей большой поверхности. Вы должны использовать инструмент сглаживания после него. Его также можно использовать для правки и соединения. У вас должно быть два лезвия, так как для этих двух действий рекомендуется использовать разные лезвия.
Рубанок №7: Рубанок №7 на 4 дюйма длиннее модели №6. Это один из типов, наиболее часто используемых столярами сегодня.
Рубанок № 7 используется для выравнивания. Это также очень удобно для выравнивания краев перед их соединением.
Строгальный станок №8: Строгальный станок №8 очень большой. Он также тяжелее, длиннее и шире, чем номер 7.
Этот тип идеально подходит для широких и длинных краев. Вы должны использовать № 8, чтобы легко соединить края этого типа. Вы также можете использовать его для фурнитуры крупных деталей, таких как входные двери.
4. Рубанок для сглаживания
Рубанок для сглаживания используется для создания гладких как шелк поверхностей с использованием соответствующих насадок и методов.
Используется для очень точных, тонких надрезов, почти как при бритье. Эти инструменты идеально подходят для выталкивания древесных волокон. Результаты намного лучше, чем при шлифовке. Поэтому столяры используют эти инструменты для подготовки досок к отделке. Они также отлично подходят для широких досок и для тонкой настройки.
Существует несколько типов рубанков, в том числе и для выравнивания. К ним относятся рубанки № 4, № 4-½ и № 3.
#3 Строгальный станок: Рубанок номер 3 легкий и узкий. Он отлично подходит для начинающих, так как довольно прост в использовании. Он вообще не требует большой мышечной силы. У него лезвие шириной 1-¾ дюйма.
Подходит для проектов, требующих тонкой стружки.
Рубанок №4: №4 — самый популярный тип среди строгальных станков. Это легкий, удобный и простой в использовании тип. Имеет 2-дюймовое лезвие.
Этот тип отлично подходит для легкой обработки дерева.
Рубанок #4-1/2: Этот тип рубанка несколько больше и тяжелее, чем № 4. Он имеет большую массу и, следовательно, его проще использовать. Вы можете легко поддерживать темп. Он имеет 2-3/8 дюйма. Широкий клинок.
Используется для строгания сложных деревянных деталей.
5. Комбинированный рубанок
Комбинированные рубанки легко регулируются, и в этом их ключевая особенность и основные преимущества.
Поэтому столяры используют их для разной ширины. Также они отлично подходят для изготовления так называемых «плечиков» на краях деревянных деталей.
Существует два основных типа комбинированных рубанков. Это двухплоскостное множество и модель трехплоскостного множества. Давайте узнаем больше о каждом из них.
Комплект из двух плоскостей: Комплект из двух плоскостей состоит из отдельного основного корпуса и подвижной секции. Его ключевой особенностью является возможность установки лопастей разного размера.
Для чего используется этот тип? Он позволяет делать разрезы толщиной от 3,2 мм до 25,4 мм. Вы также можете сделать шпунты.
Набор из трех плоскостей: Эти модели представляют собой комбинированные наборы из комбинированного рубанка и фуганка. Они больше по размеру и более универсальны. Поэтому они и дороже.
Их можно использовать для качественного планирования и соединения.
6. Другие популярные типы
Помимо этих наиболее распространенных и самых известных типов рубанков, есть еще несколько очень популярных типов, о которых вам следует узнать больше. Какие типы ручных рубанков всегда высоко ценятся профессионалами и любителями? К ним относятся строгальный станок, традиционный японский строгальный станок и строгальный станок. Давайте посмотрим, в чем особенности этих трех типов.
Строгальный станок: Строгальный станок — это инструмент, лезвие которого вращается с очень высокой скоростью.
Эта модель используется для различных целей, включая сглаживание и обработку кромок. Однако результат не всегда очень точен.
Традиционный японский рубанок: Традиционный японский рубанок — это совершенно новая категория в деревообработке! Они отличаются от всех других известных нам моделей одним. Резка происходит на ходу тяги. Также эти модели сделаны полностью из дерева (кроме лопастей, разумеется). Эти самолеты имеют более плоский корпус. №
Их можно использовать для выполнения всех видов работ по дереву, которые могут выполнять классические рубанки в западном стиле. Их универсальность, когда дело доходит до различных областей использования, заставляет вас чувствовать, что у вас есть несколько типов столярных рубанков в вашей мастерской.
Фуговальный станок: Фуговальный станок представляет собой ручной инструмент с утюгом, который проходит по всему инструменту по всей ширине. Он обеспечивает движение вниз при глиссировании.
Этот тип используется для изготовления шпунтов, также известных как фальцы или выступы. Что такое скидка? Похоже на ступенчатый срез. Это полезно для изготовления коробок с фальцами.
Мы надеемся, что вам понравилось подробное обсуждение типов. Чтобы получить больше практических знаний, вы можете изучить, как настроить рубанок и использовать его, чтобы максимально использовать его возможности. Например, если вы используете большие доски, вам следует выбрать модель рубанка с выравниванием, если вам нужна шелковисто-гладкая поверхность, выберите рубанок с выравниванием, и не забывайте, что комбинированные станки лучше всего подходят для регулируемой ширины.
Типы строгальных станков и их спецификация
Эффективность строгальных станков обусловила наличие различных типов.
Сегодня мы рассмотрим различные типы строгальных станков и их технические характеристики.
Содержание
- 1 Типы строгальных станков:
- 1.1 Строгальный станок с двойным корпусом:
- 1,2 Машина с открытой стороной. Делиться!
Типы строгальных станков:
Далее представлены различные типы строгальных станков:
Строгальный станок с двойным корпусом:Это один из наиболее распространенных типов строгальных станков, используемых в большинстве мастерских. Он состоит из длинного тяжелого основания с точно обработанными направляющими, которые позволяют столу совершать возвратно-поступательные движения на нем. Длина в два раза больше длины стола. Ближе к середине станины установлены два вертикальных корпуса, по одному с каждой стороны, которые соединены сверху поперечиной.
Прочтите: Все, что вам нужно знать о строгальном станке
В горизонтальной поперечной направляющей две инструментальные головки скользят по вертикальным поверхностям корпусов. Эти инструментальные головки могут приводиться в действие силой или вручную в поперечном или вертикальном направлении для обеспечения подачи. Кроме того, на вертикальной поверхности корпуса расположены две другие инструментальные головки, которые могут перемещаться в вертикальном и горизонтальном направлениях для обеспечения подачи. Для управления этим строгальным столом могут использоваться механические или гидравлические устройства.
Строгальный станок с открытым боком:Эти типы строгальных станков имеют только один корпус на одной стороне основания. В отличие от двойного корпуса, который позволяет использовать две, три инструментальные головки, этот станок может быть оснащен одним корпусом. однако он жесткий и прочный, чтобы противостоять силам.
На поперечной направляющей установлена головка инструмента, которая может перемещаться вертикально и горизонтально, а также может скользить вертикально вдоль направляющих корпуса.
Строгальный станок ямного типа:Строгальный станок ямного типа имеет массивную конструкцию, в которой стол удерживается в яме в стационарном положении. Колонна, несущая поперечную рейку, совершает возвратно-поступательное движение по горизонтальной рейке, расположенной по обеим сторонам стола.
Стол этой машины предназначен для выполнения очень тяжелых работ, так как он расположен на одном уровне с полом. Это помогает тяжелой работе быть легко загруженной. Поперечный рельс несет две инструментальные головки и может перемещаться как вертикально, так и горизонтально для выполнения разреза. В этой машине используется приводной винт для привода колонны с помощью двигателя.
Кромкострогальный станок:Кромкострогальный станок известен как строгальный станок. Применяется для обтачивания и скашивания кромок стальных листов, применяемых в судостроении и для различных сосудов под давлением.
Прочтите: Все, что вам нужно знать о фрезерном станке
Станок с раздельным столом:Этот станок состоит из двух столов на станине, которые могут совершать возвратно-поступательные движения по отдельности или вместе. Эта функция делает работу более быстрой, что делает ее пригодной для массового производства, где должны выполняться идентичные работы. Это достигается за счет загрузки работы на один из столов, а другой совершает возвратно-поступательное движение мимо режущего инструмента для отделочных работ. Стол останавливают после выполнения работы и убирают, сдвигая стол до конца.
Для тяжелых и больших работ два стола будут сжаты вместе, и возвратно-поступательное движение будет происходить под инструментом для обработки.
Спецификация строгальных станков:
Строгальный станок может быть определен следующим образом:
- Высота от верха стола до поперечной рейки в ее верхнем положении.
- Расстояние между двумя корпусами.
- Максимальная длина перемещения стола.
Прочтите: Все, что вам нужно знать о сверлильном станке
Другие характеристики строгального станка могут включать:
- Количество подач.
- Количество скоростей.
- Длина стола.
- Длина кровати.
- Требуемая площадь помещения.
- Потребляемая мощность.
- Масса машины нетто.
- Способ привода стола (редукторный или гидравлический).
вот и все для этой статьи «Типы строгальных станков и их спецификация». Надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте и поделитесь.
Присоединяйтесь к нашему информационному бюллетеню
Строгальный станок– детали, типы, принцип работы с PDF
Главная » Производственные станки » Строгальный станок: детали, типы и принцип работы
В этой статье вы узнаете, что такое строгальный станок , его типы , части строгального станка, принцип работы и PDF этой статьи.
Строгальный станок и деталиСтрогальный станок похож на строгальный станок. Он предназначен для получения плоских и плоских поверхностей одноточечным режущим инструментом. Строгальный станок очень большой и массивный по сравнению с строгальным станком. Он способен обрабатывать тяжелую заготовку, которую невозможно разместить на фрезерном столе.
Фундаментальное различие между строгальным станком и строгальным станком заключается в том, что
- В строгальном станке работа, поддерживаемая столом, совершает возвратно-поступательное движение над неподвижным режущим инструментом, а подача обеспечивается боковым движением инструмента.
- В формирователе инструмент, установленный на ползун, совершает возвратно-поступательное движение. А подача подается поперечным движением стола.
См. также: 6 различных типов строгальных станков
Изображение взято с Indiamart.comТипы строгальных станков
Ниже приведены пять типов строгальных станков:
- Стандартный или двухкорпусный строгальный станок
- Строгальный станок открытого типа
- Строгальный станок для ямы
- Край или пластина Планар
- Разделенные таблицы
Части Planer Machine
. Инструментальная головка
- Механизм привода и подачи
Станина
- Станина рубанка представляет собой коробчатую отливку с поперечными ребрами. Он очень большой по размеру и тяжелый по весу и поддерживает колонну и все другие движущиеся части машины.
- Кровать сделана немного длиннее, чем удвоенная длина стола, чтобы можно было передвигать по ней всю длину стола.
- Три или более направляющих могут быть предусмотрены на очень большой широкой машине для поддержки стола.
- Направляющие должны быть горизонтальными, правильными и параллельными друг другу.
- Направляющие правильно смазываются, а в современных машинах масло под давлением закачивается в различные части направляющих, чтобы обеспечить непрерывную и достаточную подачу смазочных материалов.
Стол
- Стол поддерживает работу и совершает возвратно-поступательные движения вместе с направляющими кровати.
- Фуговальный стол представляет собой тяжелую прямоугольную отливку.
- Т-образные пазы предусмотрены по всей длине стола для того, чтобы к нему можно было прикрутить заготовку и удерживающие ее устройства.
- На каждом конце стола оставлено пустое пространство, которое служит желобом для сбора фишек. Длинные работы также могут опираться на желоба.
- В стандартном строгальном станке стол состоит из одной отливки, а в строгальном станке с раздельным столом есть два отдельных стола, установленных на направляющих.
- Гидравлические амортизаторы установлены на конце станины, чтобы предотвратить перекатывание стола, создавая амортизирующий эффект.
- В некоторых машинах, если стол переезжает, большой режущий инструмент, прикрепленный болтами к нижней стороне стола, делает глубокий надрез на сменном блоке, прикрепленном к станине, поглощая кинетическую энергию движущегося стола.
Читайте также:
- 13 Основное отличие станка с ЧПУ от станка с ЧПУ
- Токарный станок: детали, типы, операции, приспособления
Корпус
- Корпуса, также называемые колоннами или стойками, представляют собой жесткие коробчатые вертикальные конструкции, расположенные с каждой стороны кровати и прикрепленные к ее бокам.
- Они сильно ребристые, чтобы воспринимать значительные усилия при резании.
- Передняя поверхность каждого корпуса тщательно обработана, чтобы обеспечить точные направляющие, по которым поперечная рейка может скользить вверх и вниз для работы на разной высоте.
- Две боковые головки также скользят по нему. Корпус содержит подъемный винт Crossrail, вертикальные винты и винты поперечной подачи для головок инструментов, уравновешивающий груз для Crossrail и т. д. Эти винты приводятся в действие вручную или механически.
Поперечная рейка
- Поперечная рейка представляет собой жесткую коробчатую отливку, соединяющую два корпуса. Такая конструкция обеспечивает жесткость машины.
- Перекладина может быть поднята или опущена на лицевой стороне корпуса и может быть зажата в любом нужном положении с помощью ручных, гидравлических или электрических зажимных устройств.
- Перекладина в зажатом состоянии должна оставаться абсолютно параллельной верхней поверхности стола, т.е. она должна быть горизонтальной независимо от своего положения.
- Обычно на поперечину устанавливаются две инструментальные головки, которые называются головками рельсов.
- Крестовина имеет винты для вертикальной и поперечной подачи инструментальных головок, а также винт для подъема направляющей.
Инструментальная головка
Инструментальная головка рубанка аналогична головке строгального станка как по конструкции, так и по принципу действия. Важными частями инструментальной головки являются:
- Седло
- Поворотное основание
- Вертикальная направляющая
- Фартук
- Коробка тарелки
- Блок тарелки
- Стойка инструмента
- Винт подачи вниз
- Зажимной болт фартука,
- Поворотный штифт фартука
- Механизм для крестовины и опускания инструмента.
1. Стандартный или двухкорпусный строгальный станок
Стандартный или двухкорпусный строгальный станок является наиболее широко используемым типом строгального станка в мастерских. Строгальный станок с двойным корпусом имеет длинное тяжелое основание, на котором стол совершает возвратно-поступательные движения по точным направляющим.
- Длина кровати чуть более чем в два раза превышает длину стола.
- Два массивных вертикальных корпуса или стойки монтируются около середины основания, по одной с каждой стороны кровати. Для обеспечения жесткости конструкции эти два корпуса соединены вверху чугунным элементом.
- Вертикальные поверхности двух корпусов точно обработаны таким образом, чтобы горизонтальная поперечина с двумя инструментальными головками могла скользить по ней.
- Инструментальные головки, удерживающие инструменты, устанавливаются на поперечине.
Эти инструменты могут подаваться либо от силы в поперечном направлении, либо в вертикальном направлении. В дополнение к этим головкам инструментов есть две другие головки инструментов, которые устанавливаются на вертикальной поверхности корпуса.
Их также можно перемещать в вертикальном или горизонтальном направлении для применения подачи. Фуговальный стол может приводиться в движение механическими или гидравлическими устройствами.
2.
Открытый рубанок СтанокОткрытый рубанок имеет корпус только с одной стороны основания. А Crossrail подвешен к корпусу как консоль. Эта особенность станка позволяет зажимать большую и широкую заготовку на столе и совершать возвратно-поступательные движения над режущим инструментом.
При открытии одной стороны станка большие и широкие заготовки могут выступать из стола и совершать возвратно-поступательные движения, не мешая корпусу.
В станке с двойным корпусом максимальная ширина обрабатываемой детали ограничена расстоянием между двумя корпусами. Так как один корпус должен принимать на себя всю нагрузку, он сделан сверхмассивным, чтобы противостоять силам.
На этот станок устанавливаются только три инструментальные головки. Конструктивные и ходовые качества машины такие же, как и у станка с двойным корпусом.
См. также:
- Прорезной станок: типы, детали, операции [Полное руководство]
- Сверлильный станок – детали, его типы, операции с PDF имеет массивную конструкцию.
Этот тип строгального станка подходит для обработки очень больших деталей, которые не могут быть поддержаны на стандартном строгальном станке. Эта конструкция машины экономит много места на полу.
Длина станины, необходимой для станка с ямным типом, немного превышает длину стола. В то время как в стандартном рубанке длина станины почти вдвое превышает длину стола. Стойки и поперечина сделаны достаточно жесткими, чтобы воспринимать силы при резке.
4.
Кромко-строгальный станокКонструкция плоско- или кромкообрезного станка полностью отличается от конструкции обычного рубанка. Он специально предназначен для придания квадратной формы и снятия фаски с кромок стальных листов. Также используется для различных сосудов под давлением и судостроительных работ.
Это изображение взято с https://www.flickr.comОдин конец длинной пластины, которая остается неподвижной, зажимается рамой машины большим количеством пневматических зажимов. Режущий инструмент прикреплен к каретке, которая опирается на две горизонтальные направляющие рубанка на его переднем конце.
Оператор может стоять на платформе, выступающей из каретки. Каретка, удерживающая инструмент, совершает возвратно-поступательное движение над краем пластины. Подача и глубина резания регулируются держателем инструмента, которым можно управлять с платформы.
5.
Рубанок с раздельным столомЭтот тип рубанка имеет два стола на станине, которые могут совершать возвратно-поступательные движения по отдельности или вместе.
Этот тип конструкции значительно сокращает время простоя при настройке работы. Установка большого количества одинаковых заготовок на стол строгального станка занимает довольно много времени. Для настройки может потребоваться столько же времени, сколько потребуется для обработки.
Чтобы иметь непрерывное производство на столе используется для настройки работы. В то время как другой совершает возвратно-поступательные движения над режущим инструментом, заканчивая работу. Когда работа над второй таблицей закончена, она останавливается, а завершенные задания удаляются.
Теперь на этом столе установлены новые задания, а первый стол, содержащий задания, теперь совершает возвратно-поступательные движения по инструменту. Когда необходимо обработать тяжелую и большую работу, оба стола зажимаются вместе и совершают возвратно-поступательное движение под инструментом.
Читать дальше:
- 15 различных типов фрезерных станков [Полное руководство]
- Разница между токарными станками с токарными станками и револьверными станками
Скачать PDF этой статьи
0185 Типы строгальных станков Поделись с друзьями. Дайте нам знать в комментариях, если у вас есть какие-либо вопросы по этой теме.
Изображения взяты с сайта Indiamart.com
О Саифе М.
Саиф М. по профессии инженер-механик. Он закончил инженерное образование в 2014 году и в настоящее время работает в крупной фирме инженером-механиком. Он также является автором и редактором на сайте www.theengineerspost.com
…
Типы строгальных станков: детали, применение, принцип работы, преимущества и недостатки
Типы строгальных станков: детали, применение, принцип работы, преимущества и недостатки Что такое строгальные станки?Типы строгальных станков: Детали, области применения, принцип работы, преимущества и недостатки :- Строгальный станок представляет собой станок, который используется для получения точных плоских поверхностей и пазов. Эта машина похожа на формовочную машину, но есть определенные различия, которые разделяют их обе. Строгальный станок намного больше по размеру, чем строгальный станок, и, что наиболее важно, в строгальном станке инструмент совершает возвратно-поступательное движение, а заготовка остается неподвижной, тогда как в строгальном станке инструмент остается неподвижным, а заготовка совершает возвратно-поступательное движение.
Детали строгального станкаСтрогальный станок обычно включает следующие детали: –
1. СтанинаЭто тяжелая чугунная конструкция в виде ящика. Он состоит из прорезей, обычно V-образных, на его поверхности для перемещения стола. Он поддерживает колонны и несет все механические нагрузки; также в нем находится механизм перемещения стола.
2. СтолСтол также представляет собой прямоугольную конструкцию из высококачественного чугуна. Его основная функция состоит в том, чтобы поддерживать заготовку и совершать возвратно-поступательные движения вместе с прорезями станины. Верхняя поверхность стола обрабатывается очень аккуратно и точно, чтобы избежать какой-либо размерной ошибки в заготовке во время операции планирования.
3.Колонна представляет собой вертикальную коробчатую конструкцию, которая установлена перпендикулярно с обеих сторон кровати. Его основная функция заключается в обеспечении корпуса для боковой головки инструмента и поддержке поперечной направляющей. Кроме того, в нем также находятся механизмы перемещения поперечной балки.
4. Поперечная рейкаПоперечная рейка представляет собой горизонтальную конструкцию, которая устанавливается над станиной за счет поддержки колонн. Поперечный рельс содержит вертикальную головку инструмента и обеспечивает дополнительную жесткость станка. Он может двигаться вверх или вниз с помощью ходового винта, размещенного в колонке.
5. Инструментальные головкиОбычно строгальный станок оснащается тремя инструментальными головками. Верхняя инструментальная головка предназначена для обработки верхней поверхности заготовки, а боковые предназначены для обработки боковой поверхности заготовки.
Принцип работы строгального станкаСтрогальный станок работает по принципу «Инструмент остается неподвижным, в то время как заготовка совершает возвратно-поступательное движение по отношению к инструменту» и «Резка происходит только тогда, когда заготовка движется вперед, а назад направление не работает». Заготовка устанавливается над рабочим столом, который совершает возвратно-поступательное движение над определенным механизмом. Движение стола вперед называется ходом резания, а движение назад называется ходом холостого хода. Подача на инструментальные головки осуществляется с помощью механизма ходового винта.
Существует два основных вида обработки, выполняемой на строгальном станке; вертикальная плоская операция и горизонтальная плоская операция. При вертикальной плоской обработке вертикальные поверхности заготовки обрабатываются с помощью горизонтальных инструментов, тогда как при горизонтальной плоской операции горизонтальные поверхности заготовки обрабатываются с помощью вертикальной инструментальной головки.
В зависимости от конструкции строгальные станки подразделяются на следующие единицы;
1. Строгальный станок с двойным корпусом Строгальный станок с двойным корпусомЭто наиболее распространенный тип строгального станка, который используется в производственных процессах. Этот станок состоит из двух колонн (корпусных блоков), так что он может одновременно обрабатывать две противоположные вертикальные поверхности заготовки. Рабочий стол обычно приводится в движение механическими или гидравлическими устройствами. Механическое устройство работает за счет расположения и движения звеньев, тогда как гидравлическое устройство работает за счет давления жидкости.
2. Строгальный станок с открытым боком Строгальный станок с открытым бокомКонструкция строгального станка с открытым боком аналогична строгальному станку с двойным корпусом, за исключением того, что в нем используется одна колонна вместо двух. Этот станок удобен при обработке широких заготовок, которые не помещаются в планировщик с двойным корпусом.
3. Станок для строгания ямы Станок для строгания ямыЭта машина имеет тяжелую конструкцию, в которой стол удерживается в яме. Этот строгальный станок работает против принципа работы планировщика, так как в этом станке стол остается неподвижным внутри ямы, тогда как инструмент совершает возвратно-поступательные движения вместе с колоннами и поперечиной. Стол строгального станка обычно держится на одном уровне с землей, так что очень тяжелая работа может быть с легкостью установлена над рабочим столом. Боковой инструментальной головки нет, вместо нее на поперечной рейке установлены две вертикальные головки. Таким образом, этот планировщик может одновременно обрабатывать только верхнюю поверхность.
4. Кромко-строгальный станок Кромко-строгальный станокЭтот строгальный станок обычно используется для выравнивания или снятия фаски с краев заготовки. Как правило, на этом планировщике обрабатываются пластины, поэтому он также известен как планировщик пластин.
5. Строгальный станок с раздельным столом Строгальный станок с разделенным столомЭтот тип строгального станка состоит из двух столов. Оба стола могут иметь возвратно-поступательное движение; в зависимости от потребности. Эта машина может сократить время загрузки задания на рабочий стол, поскольку, когда один стол загружается и совершает возвратно-поступательное движение, другой стол может использоваться для загрузки второго задания. Эта машина обычно используется для массового производства. Для тяжелых работ стол сжимался вместе и совершал возвратно-поступательные движения при планировании операции.
Применение строгальных станковПреимущества строгальных станков
- Для создания плоской поверхности.
- Для более быстрого удаления большого количества материала с заготовки.
- Для одновременного сокращения количества слотов.
- Лучшее качество поверхности.
Для точной и идеальной столярной работы лучше всего подходят плечевые плоскости.
Это
используется для подготовки не облицованных шпоном клеевых поверхностей путем снятия струн вместо
полную стружку, а также подготавливает ее для традиционной ковки шпона
заявление.
Он создает стружку
длинные и спиралевидные, которые можно было использовать для переноса пламени, вероятно, из
дымоход, чтобы зажечь свечу или просто в декоративных целях.
Эти машины компланарны маслоблоку. Собственно, задний стол находится на одном уровне с блоком, а стол подачи имеет регулируемую высоту. Это основной принцип ручных рубанков.
Точно так же вы можете повторно использовать старые куски дерева, т.е. перерабатывать их. Выравнивание поверхности старого куска дерева может творить чудеса для ваших новых проектов.
Почему это важно? Такой угол отлично подходит для торцевой планировки. Это ключевая область применения этого типа строгального станка.
Он короче выравнивающего типа. Следовательно, он также менее эффективен при создании прямых краев.
Для чего это используется? Он отлично подходит для планировки сложных лесов, благодаря своей увеличенной массе.
Он на 4 дюйма короче, чем № 7.
Они относительно короткие по длине.
Его стружка узкая. Вам не нужно много мышечной силы, чтобы использовать его.
Также можно разместить лезвия разной формы.
Его самое большое преимущество — экономия времени. Поэтому его часто выбирают как профессионалы, так и самодельщики. Единственным недостатком является тот факт, что это потенциально опасно. Вы должны быть осторожны и опытны, если хотите использовать этот инструмент.
Есть некоторые строгальные станки, которые специально разработаны для конкретных операций, чтобы обеспечить эффективность и точность работы.
Другая инструментальная головка установлена на корпусе и также в тех же направлениях, что и другая.
Стол, несущий заготовку, остается неподвижным, а заготовка зажимается пневматическими зажимами. Инструментальная головка, установленная на каретке, перемещается по двум горизонтальным направляющим на передней части основания. На тележке есть место для оператора, чтобы он мог двигаться вместе с ней. Инструмент на каретке совершает возвратно-поступательное движение за край пластины.
благодарить!
.
Эти винты вращались либо вручную, либо силой.
Он отличается от обычного рубанка. При этом стол неподвижен, а колонна, несущая поперечину, совершает возвратно-поступательные движения по массивным горизонтальным направляющим, установленным с обеих сторон стола.
