Форматно-раскроечный станок своими руками: чертежи, видео, фото

При рассмотрении того, какое оборудование требуется для качественного самостоятельного изготовления мебели следует обратить внимание на форматно-раскроечный станок. Многие специалисты утверждают, что форматно-раскроечный станок при необходимости можно сделать самостоятельно. Рассмотрим все особенности самостоятельного создания станка для обработки дерева.

Самодельный форматно-раскроечный станок со стружкоотсосом

Предназначение форматно-раскроечного станка

Форматно-раскроечный станок используется для раскроя в поперечном или продольном направлении с возможностью выдерживания заданного угла, а также обрезки и раскроя щитовых заготовок.

К особенностям использования форматно-раскроечного станка можно отнести:

  1. При его использовании можно получить готовую продукцию высокого качества. Это связано с тем, что раскройка и другие технологически процессы проходят с высокой точностью.
  2. Предназначение станка кроется в задаче основных параметров оборудованию, после чего деталь будет более подготовленной к дальнейшей обработке.
  3. Некоторые модели могут проводить поштучную раскройку, другие предназначены для обработки целого пакета.

При рассмотрении функционала достаточно важно обратить внимание на то, с какими материалами может работать форматно-раскроечный станок. Самодельный и промышленный вариант исполнения рассматриваемого оборудования предназначен для работы с:

  1. ДСП, ДВП, МДФ;
  2. облицовочным пластиком и композитными листовыми материалами;
  3. порода массива дерева не определяет возможность использования оборудования;
  4. заготовки из шпона и меламина также могут обрабатывать на форматно-раскроечной станке;
  5. ламинированный и бумажные заготовки.

Существенным ограничением по области применения можно назвать то, что заготовка должна иметь точные геометрические размеры, то есть массив дерева или другой материл должен пройти первичную обработку.

Целесообразно использовать форматно-раскроечный станок на мелкосерийном производстве. Многие мелкие, средние и достаточно крупные фабрики по производству мебели устанавливают подобное оборудование с автоматизированной системой обработки. Для бытового применения в большей степени самодельный вариант исполнения, так как он будет обладать меньшей стоимостью, а процесс наладки и обслуживания можно провести самостоятельно. В домашней мастерской многие решают установить самодельный форматно-раскроечный станок по причине того, что он проводит раскройку заготовок с высокой точностью и качеством. При использовании обычной пилорамы есть вероятность нарушения правильности геометрии, а также торцевая поверхность может иметь другого рода дефекты.

Особенности конструкции

Для того чтобы сделать раскроечный станок своими руками следует разобраться с его конструктивными особенностями. Следует отметить, что стандартная конструкция представлена следующими узлами:

  1. Станина – элемент, служащий основанием для всей конструкции. Также станина предназначена для гашения части вибрации.
  2. Рабочего подвижного и неподвижного стола.
  3. Пильного узла, который состоит из 2-х пильных дисков, регулируемых фиксаторв.

Основные узлы оборудования

Подвижный стол имеет достаточно сложную конструкцию, которая состоит из тележки, опорной рамы, линейки, сепаратора, каретки. Практически все узлы изготавливаются из металла.

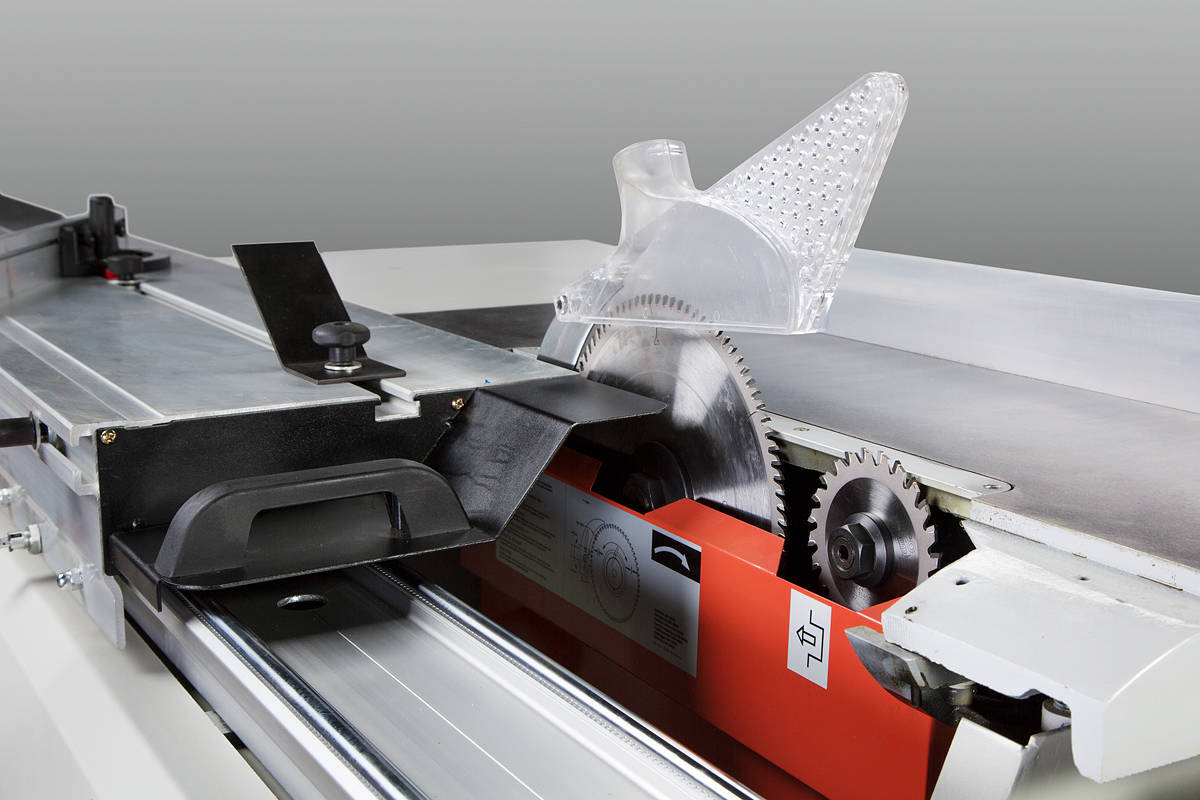

Пильный узел

Важным элементом конструкции можно назвать пильный узел. Самодельный вариант исполнения зачастую представлен сварной конструкцией, так как подобный метод соединения элементов позволяет эффективно бороться с вибрацией, возникающий при пилении. Главной проблемой рассматриваемого технологического процесса является образование на облицовке сколов, которые снижают качество получаемого материала. Именно поэтому пильный узел имеет два пильных диска, что и позволяет исключить вероятность появления проблемы.

Устройство пильного узла

К особенностям пильного агрегата можно отнести:

  1. Узел цельный, зачастую его отливают из чугуна.
  2. Некоторые модели могут иметь один электродвигатель, но зачастую устанавливают два – для каждой пилы.
  3. Ременная передача используется для того чтобы привести в движение подрезной диск. Отметим, что наличие ременной передачи – обязательное условие обеспечения длительной работы электродвигателя, так как подобный способ передачи усилия позволяет сгладить нагрузку, оказываемую на выходной вал электродвигателя.
  4. Диаметр пильных дисков может достигать 120 миллиметров. Изготавливают их из инструментальной стали, так как она более устойчива к истиранию.
  5. Электродвигатель через ременную передачу с различными шкивами должен обеспечивать до 8000 об/мин. Отметим, что чем выше показатель, тем более качественную поверхность можно получить. Однако повышение частоты приводит к уменьшению величины подачи и возникновению конструкционных проблем из-за оказания большой нагрузки на узел.

Важно отметить тот момент, что сделанный своими руками вертикальный форматно станок может иметь поворотный пильный узел. Сделать его достаточно сложно, необходим для проведения распила под углом.

Основная пила

Разрабатывая форматно раскроечный станок дома своими руками чертежи следует учитывать, что вращение основной пилы должно быть с частотой 4-6 тысяч оборотов в минуту. При снижении показателя есть вероятность повреждения кромки. Если при создании конструкции использовать современный электродвигатель, то есть возможность регулировать чистоту вращения согласно особенностям обрабатываемого материала. Мощность электродвигателя должна варьировать в пределе от 3 до 5 кВт. С увеличением показателя мощности существенно повышается производительность, но также и расходы из-за потребления большего количества электричества. Провести регулировку можно также путем подбора шкивов ременной передачи, однако подобная перенастройка форматно-раскроечного станка требует определенного времени и расчетов.

В большей части моделей высота пропила и положение пилы регулируется путем передвижения всего пильного агрегата. При этом обеспечить подобную регулировку можно двумя основными методами:

  1. по вертикальным направляющим;
  2. за счет качения вокруг горизонтальной оси.

Также важным параметром можно назвать то, на какую высоты подымается пила относительно стола, так как этот показатель определяет максимальную толщину пропила.

Для перемещения заготовки во многих случаях используется роликовая тележка. Тележка движется по стальным направляющим, для чего в конструкцию включены сепаратор с шариками или роликами. Компенсаторы и регуляторы могут выглядеть различным образом, все зависит от достигаемой точности и качества при обработке.

Особенности подвижного стала

Большие трудности возникают при создании подвижного стола. Эта поверхность выступает в качестве базирующей поверхности, поэтому она должна выдерживать оказываемое воздействие. Нагрузка оказывается на саму каретку и соединительный элемент.

Габаритный 3D-чертеж
Габаритный чертеж форматного станка и картеки

Из-за конструктивных особенностей на месте контакта шариков и роликов возникает довольно большая нагрузка. Именно поэтому создавая свой форматно-раскроечный станок следует использовать специальные направляющие, которые не создают люфт при работе. От этого напрямую зависит точность обработки.

В качестве направляющих могут использоваться:

  1. ролики;
  2. шарики;
  3. комбинация роликов и шариков.

Наиболее популярной схемой является сочетание алюминиевой каретки и стальных направляющих, на которые устанавливаются линейные подшипники.

При самостоятельном изготовлении направляющих следует учитывать нижеприведенные моменты:

  1. сами направляющие могут быть выполнены в виде стальных полос;
  2. встраивание направляющих проводится таким образом, чтобы можно было размещать шарики в два канала.

Рассматриваемая схема позволяет раскрыть возможности рассматриваемого оборудования, так как нагрузка может эффективно гаситься в любом направлении. Для того чтобы они работали на протяжении нескольких лет следует выбирать материал для их изготовления, который был подвержен термической обработке.

В последнее время направляющие стали изготавливать из пластика. Достигнуть необходимой точности передвижения можно только в случае использования алюминиевого профиля с большим количеством внутренних ребер.

В заключении при рассмотрении вопроса того, как сделать форматно раскроечный станок отметим то, что самодельные варианты исполнения по показателю точности и функциональности существенно уступает моделям промышленного производства. Это связано с тем, что из-за наличия большого количества подвижных элементов существенно понижается жесткость конструкции. Самостоятельно создать направляющие, которые будут обеспечивать точное базирование заготовки, достаточно сложно.

Форматно-раскроечный станок FL-3200G Filato (Китай)

Компания «FILATO» всегда стремилась создавать оборудование, которое обеспечит мебельному производству быструю окупаемость и высокое качество выпускаемой продукции.

Новый, большой шаг в достижении этой цели - создание самого доступного форматно-раскроечного станка с роликовой конструкцией каретки .

Несмотря на свою невысокую стоимость станок не утратил такие качества как надежность, простота в эксплуатации, высокая точность раскроя ,благодаря которым, станки «FILATO» приобрели огромную популярность во всем мире.

Схема обработки

Назначение

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры,  производству мебели и другие деревообрабатывающие производства.

Конструктивные особенности

Роликовая каретка

Со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

Параллельный упор с механизмом точной подстройки

Ручная тонкая настройка облегчает точную установку продольного упора. Регулировочный винт обеспечивает юстировку упора с точностью до миллиметра.

Электрорегулировка вылета пил

Подъем и опускание основной и подрезной пилы осуществляется непосредственно с пульта управления станком при помощи электромоторов, это обеспечивает оператору удобство работы и сокращает время настройки станка.

Система смазки

Для обеспечения долговечности в конструкции станка реализована система смазки направляющих,которые отвечают за подъемопускание пильных агрегатов .

Конструкция форматного стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.

Линейка для раскроя под углом

Поперечная линейка на форматном столе жестко фиксирована. Для угловых резов станок оснащен специальной линейкой, установленной на каретке. Благодаря этому поперечная линейка всегда сохраняет первоначальные настройки и не требует длительной регулировки для обеспечения точной геометрии раскраиваемых деталей

Пульт управления

Практичный пульт управления позволяет быстро настраивать по высоте основную и подрезную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка


Производитель: Filato

Родина бренда: Китай

Технические характеристики форматно-раскроечного станка FL-3200G
Наибольшая длина пропила, мм 3200
Размеры основного стола (длина х ширина), мм 1200 х 650
Расстояние (наибольшее) между пилой и боковой базовой линейкой,  мм 1300
Высота пропила, мм 76
Диаметр основной пилы (наибольший) / посадочный диаметр, мм 300 / 30
Диаметр подрезной пилы / посадочный диаметр, мм 120 / 22
Положение пильного узла, град. 90 град. (без наклона)
Диаметр патрубка стружкоприемника,
пильного узла / ограждения основной пилы, мм
100 / 60
Мощность двигателя основной пилы, кВт 5.5
Частота вращения основной пилы, об/мин 3800/5200
Мощность двигателя подрезной пилы, кВт 0,75
Частота вращения подрезной пилы, об/мин 9000
Общая установленная мощность, кВт 6.25
Габаритные размеры, мм: (длина х ширина х  высота) 3330х3150х875
Масса, кг 880

Отзывы о Форматно-раскроечном станке FL-3200G


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Форматно-раскроечный станок: характеристики и популярные модели

Не так давно в прошлом, для изготовления мебели, использовался только ручной труд, но с появлением электрического инструмента он отошёл на второй план. Это актуально при изготовлении элементов с правильной формой и точными размерами.

Что представляет собой форматно-раскроечный станок

К наиболее примитивным аналогам форматно-раскроечных станков относятся стационарные циркулярные пилы. Однако, с появлением листов ДСП и МДВ больших форматов, циркулярки перестали быть актуальными, потому что не отвечали техническим требованиям.

Улучшенным вариантом стационарной циркулярной пилы является форматно-раскроечный станок. Основные положительные качества этого устройства:

Устройство форматно-раскроечного станка

  • большая рабочая зона;
  • предусмотрены механические направляющие, для обеспечения идеально ровного реза;
  • высококачественные материалы, из которых выполнен станок;
  • безотказная система управления;
  • высокая устойчивость агрегата;
  • двигатель станка защищён от перегрева, так как в его устройстве есть специальная система охлаждения;
  • время работы существенно больше чем у предшественников.

Однако любой форматно-раскроечный станок обладает и недостатками:

  • внушительные размеры оборудования, требующие отдельной рабочей области площадью от 30 м2;
  • высокий расход электроэнергии.

Назначение форматно-раскроечного оборудования

Процесс работы за станком

Эта аппаратура предназначена для выполнения продольных, поперечных резов древесины и раскроя пиломатериалов под заданным углом, форматного обрезания и порезки заготовок щитового типа, исключения и добавления свесов после их облицовывания. И, к тому же для раскроя на болванки определённого размера полноформатных плит.

Задействованное в мебельном производстве форматное оборудование, даёт возможность выпускать высококачественную продукцию. На этих станках можно задавать базовые параметры элементам мебели, чтобы в дальнейшем по ним осуществлялась обработка. С помощью раскроечных станков можно выполнять как разовую обработку заготовок, так и серийную.

Форматно-раскроечный агрегат способен обрабатывать такие материалы, как:

  • древесина любой породы;
  • фанера различной толщины;
  • плиты USB, МДФ, ДВП и ДСП;
  • листы из композита с пластиковой облицовкой или ламинированные плёночно-бумажным материалом, меламином или шпоном.

Эти станки нужны для точного раскроя материала по заданным геометрическим параметрам. Основная область применения раскроечных станков – это мебельные фабрики всех масштабов и маленькие столярные мастерские.

Составляющие элементы станка

Станок состоит из нескольких элементов:

  • стол;
  • движущий механизм;
  • вспомогательная оснастка.

Стол

Неподвижная основа форматно-раскроечного станка или станина, представляющая собой чугунную фрезерованную плиту. Для обработки заготовок больших размеров, можно увеличивать рабочую зону путём добавления удлиняющих или расширяющих плит и перемещая упорной линейки.

Стол форматно раскроечный

Форматный раскроечный лист размещается, как правило, на главной плоскости подвижного стола. С целью исключить механические искажения под максимально допустимым весом пакета, он устроен на каретке жестким образом.

Материалом конструкции является алюминии, так как он прочный и лёгкий. Перед тем как послужить конструктивным материалом, алюминий поддаётся анодированию. Эта специальная обработка необходима для того, чтобы исключить появление следов от трения стола и заготовки во время работы.

Подвижный стол форматного станка состоит из:

  • каретки;
  • опорной рамы;
  • угловой упорной линейки;
  • откидных упоров;
  • упоров телескопического типа.

Длина каретки составляет в среднем 3,2 м, что предоставляет возможность укладывать заготовки из ДСП и других листовых материалов любого стандартного размера. Допустимый выход раскроечного узла за край реза равен 200–300 мм.

Технология передвижения стола

Каретка форматно-раскроечного станка

Перемещение каретки осуществляется по призматическим направляющим с помощью роликов. Они удерживаются сепаратором. Вращающие детали могут быть как пластиковыми, так и стальными. V-образные направляющие – стальные.

Перекрёстное размещение X-Roll позволяет равномерно распределить нагрузки и гарантировать плавный ход каретки.

Вибрации, перекосы исключаются предусмотренной в форматном оборудовании, системе компенсирующих и регулирующих устройств.

Вспомогательная оснастка

Благодаря автоматизированной работе форматно-раскоечного агрегата и функциям программирования действий и контроля процесса на панели управления, повышается уровень точности раскроечной обработки. Используемые в отечественной мебельной отрасли форматные станки, как правило, могут комплектоваться следующими дополнительными узлами приспособлениями:

Пильный диск на форматно-раскроечный станок

  • приводами усиленной мощности;
  • электрическим тормозным устройством для основной пилы;
  • компенсаторами скорости вращения диска;
  • системой смазки;
  • детектором вибрации;
  • вспомогательными упорами и линейками;
  • узлами управления, индикации и защиты;
  • системами отвода производственных отходов и пыли;
  • дополнительными выдвижными опорными рамами.

Популярные модели форматного оборудования

На рынке представлен большой ассортимент раскроечного оборудования, отечественного и зарубежного производства.

Агрегат Maktek Mj 45kb-2

Эта модель является популярной у предпринимателей, специализирующих на изготовлении корпусной мебели в средних или малых масштабах производства.

Эта установка оборудована мощной сварной неподвижной основой, отвечающей за высокую точность вхождения пилы в тело заготовки. Станина также отлично гасит вибрацию от силового оборудования. Узел пил способен работать под углом.

Характеристики Mj 45kb-2:

  • может выполнять раскрой МДФ, ДСП и фанеры;
  • максимальные обороты основной пилы равны 5500 об/мин;
  • вес агрегата 780 кг.

А также он достаточно прост в работе и обслуживании. Стоимость оборудования составляет 3500 Евро.

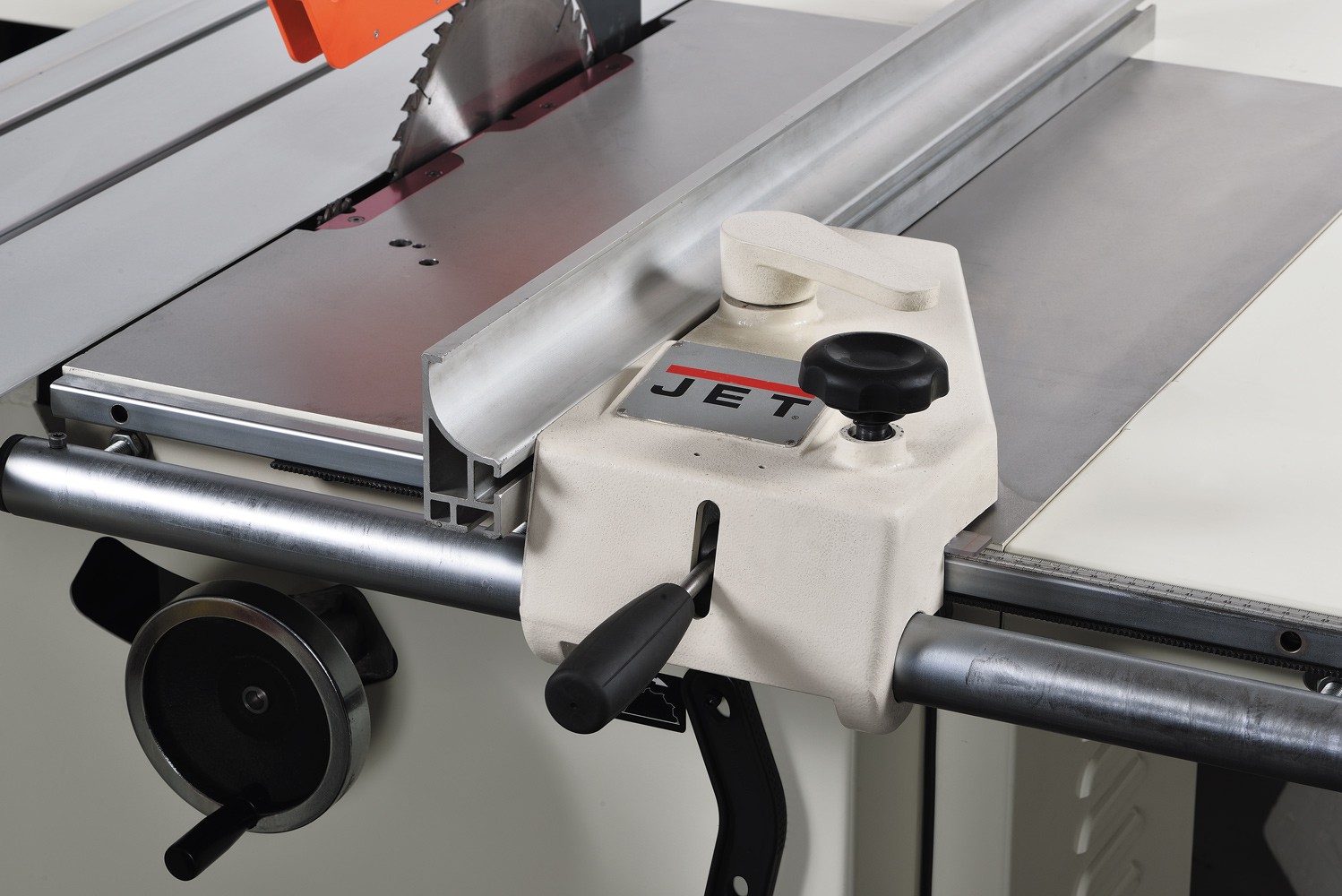

Форматный станок Jet JTS-315SP SM

Модель является универсальным, малогабаритным оборудованием. Его вес составляет всего 50 кг. Он отлично впишется в малогабаритную мастерскую. Станина Jet JTS-315SP SM – это массивный чугунный стол. В комплект поставки этого форматника входит ещё один дополнительный стол для гарантирования без вибрационной работы станка.

Работа пильного узла обеспечивается асинхронным однофазным электроприводом, что позволяет подключать установку JTS-315SP SM к домашней электросети. Основная пила может иметь максимальный диаметр 250 мм. Это позволяет выполнять распил на глубину до 70 мм. В качестве недостатка можно отметить только то, что он предусмотрен для раскроя листовых заготовок малого формата. Это оборудование можно приобрести за 800 Евро.

Форматное оборудование Woodtec ps 45

Он отлично справляется с продольными, поперечными и угловыми раскроями плит из МДФ, ДСП и заготовок из древесины. Технология распила выполняется с предварительно подрезанной нижней кромкой. Это нужно для исключения трещин на поверхности заготовки.

Пильный блок закрыт литым корпусом, что существенно снижает уровень вибрации при работе агрегата. Woodtec ps 45 оборудован основным двигателем и дополнительным для того, чтобы вращалась подрезная пила.

Основные характеристики:

  • Максимальное расстояние, на которое может перемещаться стол составляет 3,2 м.
  • Фреза может наклоняться под углом 45 градусов.
  • Максимальный диаметр пилы равен 35 см, что гарантирует глубину пропила до 7,5 см.
  • Рабочий стол с размерами 1,2 х 0,65 м позволяет производить даже вертикальные стенки корпусной мебели.
  • Вес этого станка равен 880 кг.

Стоимость оборудования равна 3600 Евро.

Форматно-раскроечный станок Altendorf F 45

Данная модель предусмотрена для выполнения чистовых продольных, поперечных порезов, а также для углового реза облицовочных листовых материалов. Агрегат оснащён электромеханической настройкой высоты и угла наклона основной плиты. Роликовая каретка и направляющие с круглым профилем гарантируют высокую точность обработки.

Продукция компании Altendorf, выпущенная после 2006 г. – это новое поколение станков с улучшенными пильными и шпиндельными узлами подрезных механизмов и новыми системами управления для выполнения высококачественного раскроя плит. Модель F 45 предназначена для крупных производителей мебели.

Основные характеристики:

  • Максимальная глубина пропила равна 20 см.
  • Если необходимо, в пильный узел можно установить основную пилу с диаметром от 25 до 55 см.
  • Диаметр вала основной пилы равен 3 см.
  • Масса станка колеблется в зависимости от комплектации в пределах от 0,87 т. до 1,17 т.

Стоимость станка Altendorf F 45 равна 8000 Евро.

Видео: Форматно-раскроечный станок

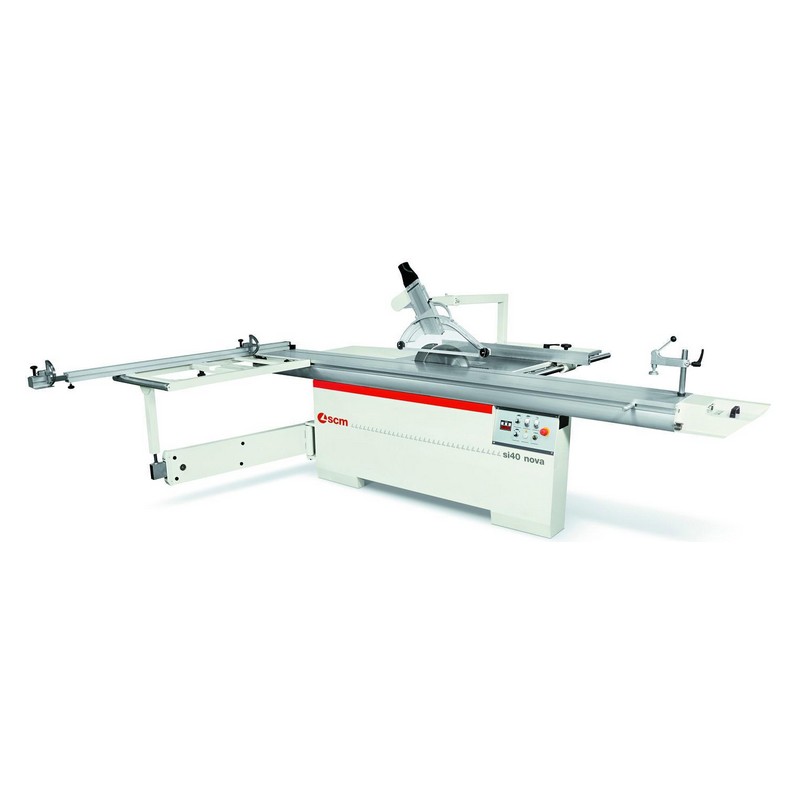

Форматно-раскроечный станок NOVA SI 300

Имя

Фамилия

E-mail

Телефон

Название компании

Город

Страна АвстралияАвстрияАзербайджанАландские о-ваАлбанияАлжирАмериканское СамоаАнгильяАнголаАндорраАнтарктидаАнтигуа и БарбудаАргентинаАрменияАрубаАфганистанБагамские о-ваБангладешБарбадосБахрейнБеларусьБелизБельгияБенинБермудские о-ваБолгарияБоливияБонэйр, Синт-Эстатиус и СабаБосния и ГерцеговинаБотсванаБразилияБританская территория в Индийском океанеБруней-ДаруссаламБуркина-ФасоБурундиБутанВануатуВатиканВеликобританияВенгрияВенесуэлаВиргинские о-ва (Британские)Виргинские о-ва (США)Внешние малые о-ва (США)Восточный ТиморВьетнамГабонГаитиГайанаГамбияГанаГваделупаГватемалаГвинеяГвинея-БисауГерманияГернсиГибралтарГондурасГонконг (особый район)ГренадаГренландияГрецияГрузияГуамДанияДжерсиДжибутиДиего-ГарсияДоминикаДоминиканская РеспубликаЕгипетЗамбияЗападная СахараЗимбабвеИзраильИндияИндонезияИорданияИракИранИрландияИсландияИспанияИталияЙеменКНДРКабо-ВердеКазахстанКаймановы о-ваКамбоджаКамерунКанадаКанарские о-ваКатарКенияКипрКиргизияКирибатиКитайКокосовые о-ваКолумбияКоморские о-ваКонго - БраззавильКонго - КиншасаКосовоКоста-РикаКот-д'ИвуарКубаКувейтКюрасаоЛаосЛатвияЛесотоЛиберияЛиванЛивияЛитваЛихтенштейнЛюксембургМаврикийМавританияМадагаскарМайоттаМакао (особый район)МакедонияМалавиМалайзияМалиМальдивские о-ваМальтаМароккоМартиникаМаршалловы о-ваМексикаМозамбикМолдоваМонакоМонголияМонтсерратМьянма (Бирма)НамибияНауруНеизвестный регионНепалНигерНигерияНидерландские Антильские о-ваНидерландыНикарагуаНиуэНовая ЗеландияНовая КаледонияНорвегияО-в БувеО-в ВознесенияО-в КлиппертонО-в МэнО-в НорфолкО-в РождестваО-в Св. ЕленыО-ва КукаО-ва Тёркс и КайкосО-ва Херд и МакдональдОАЭОманПакистанПалауПалестинские территорииПанамаПапуа – Новая ГвинеяПарагвайПеруПиткэрнПольшаПортугалияПуэрто-РикоРеспублика КореяРеюньонРоссияРуандаРумынияСальвадорСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСвазилендСеверные Марианские о-ваСейшельские о-ваСен-БартельмиСен-МартенСен-Пьер и МикелонСенегалСент-Винсент и ГренадиныСент-Китс и НевисСент-ЛюсияСербияСеута и МелильяСингапурСинт-МартенСирияСловакияСловенияСоединенные ШтатыСоломоновы о-ваСомалиСуданСуринамСьерра-ЛеонеТаджикистанТаиландТайваньТанзанияТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТувалуТунисТуркменистанТурцияУгандаУзбекистанУкраинаУоллис и ФутунаУругвайФарерские о-ваФедеративные Штаты МикронезииФиджиФилиппиныФинляндияФолклендские о-ваФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииХорватияЦАРЧадЧерногорияЧехияЧилиШвейцарияШвецияШпицберген и Ян-МайенШри-ЛанкаЭквадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияЮАРЮжная Георгия и Южные Сандвичевы о-ваЮжный СуданЯмайкаЯпония

область

Почтовый индекс

Сектор Автомобили / F1 & Гоночный спортАэрокосмический сектор Балки и стеныДвери из массивного дереваДеревянные домаДиваны / Мягкая мебельДругая мебельДругие окна и двериДругие строительные элементыДругие элементыКемпинговые трейлерыКомплектующие для мебелиКомплекты мебелиКухонная мебельЛесная индустрияЛестницы / Поручни / Перила / ПодоконникиМебель для ваннойМебель для гостиной Мебель для магазинов / стеллажиМебель для спальниМебель по заказу Музыкальные инструментыНапольные покрытияОкна / Мансардные окна / Парники Офисная мебельПодарки / Спорт / ИгрыПокраска / Лакировка Различные столярные изделияРитуальное искусствоРужейные приклады Садовая мебельСотовые двери и дверные косякиСтолы и стульяСтоляр-любитель / "Сделай сам"Судостроение / Гоночные лодкиУпаковка / ПаллетыФасадыШкафы-купе и гардеробные

Что Вас интересует? Выбрать из спискаОборудованиеТехническая поддержкаЗапчастиДругое

Сообщение

Newsletter - sign up to get the latest news

Я согласен с Политикой конфиденциальности сайта.

Отправить

Форматно-раскроечный центр с ЧПУ с задней загрузкой KDT KDT KS-842L

Назначение

Форматно-раскроечный центр с ЧПУ KDT KS-842L предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий. Задняя загрузка упрощает логистику материалов на производстве и облегчает работу операторов станка.

Схема обработки:
Отличительные особенности
  • Автоматическая задняя загрузка на станок позволяет загружать пакет максимальным размером 4000х2100 мм.
  • Прижим (подъёмный механизм) оборудован высокоточным двух поршневым пневмоцилиндром, автоматическое позиционирование подъёма и опускания за счет пневматического контроля, автоматическая настройка высоты основной пилы согласно высоте раскраиваемого материала
  • Высокоточный редуктор, зубчатая рейка захватывающего механизма изготовлены в Швейцарии, точность резания ± 0. 1мм
  • Основная и подрезная пилы настраиваются независимо, основная пила автоматически поднимается на высоту необходимую для раскраиваемого пакета материала, подрезная пила настраивается электронно.
  • Максимальная высота раскраиваемого пакета 120мм.
  • Возможность работы с картами раскроя из программы Базис-раскрой. (необходимо приобрести пакет программ Базис).
  • Печать этикеток из программы Базис-бирка. (необходимо приобрести пакет программ Базис и принтер).
  • Перемещение пильной каретки происходит за счет прямозубой рейки и шестерни с помощью сервомотора.
  • Скорость пильной каретки max 110 м/мин.
  • Скорость программируемого толкателя 95 м/мин.
  • Автоматическая загрузка материала с задней стороны станка обеспечивает бесперебойную работу и высокую производительность.
  • На программируемом толкателе оборудованы десять пневматических двух-пальцевых захватов.
  • Операционная система на базе промышленного ПК с полными инструкциями по эксплуатации и устранению неполадок совместима с различными программами оптимизации раскроя, ПО для управления штрихкодами и ПО для автоматизации производства.

Конструктивные преимущества

Форматно-раскроечный центр с задней загрузкой KDT KS-842L оснащен промышленным компьютером на базе Windows. Интерфейс управления станком русифицирован.


Автоматическая задняя загрузка позволяет загружать в станок пакет максимальным размером 4000х2100 мм. Подъем стола происходит за счет гидропривода, что гарантирует плавность хода и стабильность работы.

Подъемный механизм стола с магнитным позиционированием, минимальная толщина листа на подачу 8 мм.

Доступно исполнение модели KS-842L с приямком. Приямок позволяет увеличить возможную высоту пачки материала на загрузочном столе с 500 мм до 1200 мм.

Станок оснащен мощным приводом основной пилы 18.5 кВт, максимальная высота пропила пакета 120 мм. Перемещение каретки происходит сервоприводом посредством шестерни и косозубой рейки.

Позиционирование пил: Основная и подрезная пилы настраиваются независимо.

Основная пила автоматически поднимается на высоту необходимую для раскраиваемого пакета материала.

Настройка подрезной пилы реализована электронно с помощью ПО в направлениях «вперед/назад/вверх/вниз», что существенно сокращает время настройки.

Таким образом достигается наилучший результат раскроя.

Высокоточный редуктор, зубчатая рейка захватывающего механизма изготовлены в Швейцарии, обеспечивают точность резания ± 0.1мм

Четыре рабочих стола с воздушной подушкой позволяют оператору без усилий позиционировать пакет материалов и убирать готовые детали со станка.

В зоне резания так же установлены столы с воздушной подушкой, что существенно облегчает работу с небольшими деталями и защищает их от повреждений.

Программируемый толкатель оборудован десятью двухпальцевыми пневмозахватами, что гарантирует надежную фиксацию пакета заготовок. Десять толкателей надежно фиксируют, как пакет материала толщиной до 120 мм, так и один лист.

Специальная конструкция захватов не повреждает материал при его фиксации и перемещении.


Боковые упоры точно позиционируют узкие полосы по боковой линейке при раскрое их на готовые детали.

Наименование KDT KS-842L
Максимальные габариты раскраиваемого материала при фронтальной загрузке, мм 4300х4300х120
Максимальные габариты раскраиваемого материала при задней загрузке, мм 4000х2100х120
Скорость холостого хода пильной каретки, м/мин 110
Скорость толкателя, м/мин 95
Диаметр основной пилы, мм 450/75
Диаметр подрезной пилы, мм 200/50
Мощность привода основной пилы, кВт 18,5
Мощность привода подрезной пилы, кВт 1,5
Мощность привода программируемого толкателя (servo), кВт 2,0
Мощность привода пильной каретки, кВт 2,0
Высота материала на загрузочном столе без приямка/с приямком, мм 500/1200
Мощность привода подъемного стола, кВт 3
Грузоподъемность подъемного стола, кг 4000
Рабочее давление пневмосистемы, МПа 0,6
Габаритные размеры, мм 9735х6730х1890

Форматно-раскроечный станок BABY S2 отзывы, характеристики с фото, инструкция, видео

Форматно-раскроечный станок BABY S2 предназначен для раскроя небольших листов ДСП в т.ч. облицованных ламинатом. Кроме того может применяться для качественного поперечного и продольного раскроя пиломатериалов. Используется в мелкосерийном и индивидуальном мебельном и столярном производствах для изготовления корпусной мебели.

Конструктивные особенности:

  • Шариковые направляющие каретки;
  • Алюминиевая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы ДСП;
  • Пильный механизм станка BABY S2 включает в себя два режущих узла основную пилу и подрезную пилу;
  • Пильный механизм имеет возможность наклона;
  • Подрезная пила имеет попутное вращения относительно подачи заготовки и позволяет за счет предварительного реза раскраивать ламинированные листы ДСП без появления сколов.

ХарактеристикаЗначение
Наибольшая длина пропила, мм. 1600
Размеры основного стола (L x B), мм. 800 х 550
Размер подвижного стола каретки (L x B), мм. 1600 х 350
Вид направляющих шарики
Растояние между пилой и боковой базовой линейкой, мм. 950 (1500*)
Высота пропила основной пилой угол 90 град. / 45 град., мм. 70 / 49 (пила 250 мм)
102 / 72 (пила 315 мм)
Наклон пильного узла, град. 0 - 45
Диаметр основной пилы максимальный / посадочный, мм. 250 - 315 / 30
Диаметр подрезной пилы максимальный / посадочный, мм. 120 / 20
Диаметр патрубка стружкоприемника пильного узла/ограждения основной пилы, мм. 120
Мощность двигателя основной пилы, кВт 3
Частота вращения основной пилы, об/мин 4000
Мощность двигателя подрезной пилы, кВт 0,75
Частота вращения подрезной пилы, об/мин 8000
Установленная суммарная мощность, кВт 3,75
Номинальное напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1400 х 1600 х 1150
Масса BABY S2 , кг. 380
* с приставным столом (опция)

Форматно раскроечный станок своими руками, видео — пильный узел

Для раскроя листовых материалов (ЛДСП, МДФ и др) при изготовлении корпусной мебели применяются форматно-раскроечные станки. Весь ассортимент форматно-раскроечных станков представлено двумя основными типами: горизонтальными и вертикальными станками.

Отличительные особенности

Вертикальный форматно-раскроечных станок отличается от своего горизонтального «брата» прежде всего вертикальным положением рабочего поля, на котором размещается раскраиваемый материал. А также же тем, что его подвижными частями являются пильные агрегаты.

Принцип действия вертикального форматно-раскроечного станка следующий:

  • Листовой материал прочно фиксируется в рабочем поле, расположенном почти вертикально и закрепленным на прочной станине.
  • Пильный узел с высокой точностью перемещается по заданному маршруту, осуществляя распил как в горизонтальной, так и в вертикальной плоскостях.

В простейших компактных моделях станков предусмотрена горизонтальная подача материала вручную.

Преимущества

Благодаря особенностям конструкции, вертикальные форматно-раскроечные станки наделены очевидными преимуществами:

  • Значительная экономия рабочего пространства. Немаловажный фактор для малых и средних предприятий. За счет вертикального расположения станка можно сэкономить до двух третей рабочей площади.
  • Высокая точность распила. На высококачественных моделях может достигать значения в одну десятую миллиметра на длине раскраиваемой заготовки в один метр.
  • Возможность распила одновременно нескольких плит. Количество листов ограничивается лишь глубиной реза.
  • Увеличенная длина раскроя. Может превышать шесть метров, что позволяет делать распил листов увеличенных размеров.

Более подробно и наглядно о преимуществах можно узнать из видео.

Сравнение трех популярных вертикальных форматно-раскроечных станков

Вертикальный форматно-раскроечный станок модели MJ6325A производства китайской компании Gonqyou является примером недорогой модели. Максимальная длина пропила – 2450 мм. Распил материалов может осуществляться только в вертикальном направлении. Оснащен устройством для плавного изменения скорости, V-образной направляющей для обеспечения более точного распила.

Вертикальный форматно-раскроечный станок (вертикальная пила) модели CPME 2B 20/40 компании BALA (Норвегия). Оснащен режущим диском и дисковой фрезой, установленными на отдельных шпинделях и быстро заменяемых с пульта управления. Способен осуществлять распил различных материалов: алюминиево-композитные панели, ДСП, ЛДСП, МДФ и других. Может проводить как вертикальные, так и горизонтальные пропилы. Сверхвысокая точность раскроя – отклонение от заданного размера на величину не более 0,01 мм! Глубина реза – от 0 до 20 мм. Оснащен системой аспирации – «отсоса» образуемой при распиле стружки.

Вертикальный форматно-раскроечный станок модели CUT 1260 производства компании HOLZ HER, Германия. На мощной станине трубного типа расположены высокоточные направляющие, обеспечивающие плавное перемещение пильного портала. Максимальная длина раскраиваемого материала – 6300 мм, толщина – 60 мм. Нижние ролики из закаленной стали, поднимаемые путем нажатия педали, облегчают установку плиты предназначенной для распила. Для распила мелкогабаритных заготовок толщиной до 42 мм оснащен отдельной откидной опорой. Для обеспечения высокой чистоты раскроя ламинированных материалов станок укомплектован агрегатом «Super Cut» (альтернатива подрезной пиле), которой подрезает покрытие с помощью двух ножей, изготовляемых из твердых сплавов. Система автоматического перемещения портала осуществляет проведение заданного хода раскроя посредством «нажатия одной кнопки», после чего портал возвращается в исходное положение, или возвращается в исходное.

Помимо раскроя «стандартных» материалов для изготовления корпусной мебели, вертикальные форматно-раскроечные станки применяются для распила пластика, материалов на основе алюминия (Dibond, Alucobond).

Что такое бобинорезка? Введение в валковые продольно-резательные станки

У вас есть рулон материала, который слишком широк для вашего высекального пресса, принтера, ламинатора или других процессов с рулонной подачей. Что теперь?

Вы хотите снизить затраты на материалы и запасы. Вы можете сделать это, купив рулоны стандартного размера и разрезав их на нужный вам размер.

Что такое продольная резка?

Мы производим высококачественное оборудование для обрабатывающей промышленности.При конвертировании под продольной резкой понимается процесс разрезания больших рулонов материала на более узкие рулоны.

Большой рулон обычно называют основным или родительским рулоном. Бобинорезка - это машина, которая превращает рулон мастер-пленки в один или несколько более узких рулонов.

Из-за экономии рулоны мастер-пленки часто делают максимально большими. Когда эти рулоны мастер-пленки не соответствуют вашим требованиям. Продольно-резательная машина может уменьшить их ширину или даже ярд, чтобы соответствовать вашему процессу.

Стандартные материалы для продольной резки

Можно разрезать практически любой гибкий материал.

Некоторые из распространенных материалов:

  • Бумага
  • Винил
  • Пластмассы
  • Текстильные материалы
  • Пена
  • Резина
  • Клейкая лента
  • Нетканые материалы
  • Фольга

Типы продольно-резательных станков

Существует два различных типа продольно-резательных станков: продольно-резательный станок и бобинорезальный станок .Оба обычно называются продольно-резательными станками. Тем не менее, у обоих есть явные различия.

Каждый из них имеет свои преимущества в зависимости от ваших требований к продольной резке. Предлагаем широкий ассортимент продольно-резательных станков. Мы производим как натяжные машины, так и машины для продольной резки.

Бобинорезка

Машины для продольной резки рулонов имеют разные названия, например:

  • Резак для бревен
  • слайсеры для вздора
  • фрезы для болонского шитья
  • Устройство продольной резки с одним ножом

В рулонной машине для продольной резки используется большое круглое лезвие или фиксированное ленточное полотно для резки рулона материала на всем его протяжении.Эта машина прорезает стержень, на который наматывался материал.

Сердцевиной большинства рулонов мастеров является бумажный сердечник с внутренним диаметром 3 дюйма (7,62 см). Рулон мастер-пленки не нужно разматывать. Вы можете пропустить трудоемкий процесс выравнивания режущих лезвий и пустых стержней.

Роликовые продольно-резательные станки

Rosenthal предназначены для работы с ручными моделями . Оператор устанавливает и протягивает лезвие через рулон материала.

Это видео демонстрирует работу машины Rosenthal Super Roll Slitter с ручным управлением.

Автоматические модели управляются ПЛК с автоматическим позиционированием и резкой.

Эти типы продольно-резательных станков идеально подходят для резки различных материалов. Материалы, которые можно разрезать, включают

  • двусторонний скотч
  • самоклеющаяся лента
  • аппликационная лента
  • винил
  • резина
  • прокладка
  • пена
  • ПВХ и многие другие материалы.

Бобинорезальные машины имеют несколько преимуществ перед бобинорезочными машинами, в том числе:

  • Очень быстрая установка
  • Очень быстрое выполнение отдельных резов
  • Нет необходимости в предварительно нарезанных стержнях
  • Меньшие вложения в машину

Посмотрите это видео о работе ручного ленточнопрорезного станка.

Бобинорезка

Бобинорезка разрезает рулон мастер-пленки на рулоны любой желаемой ширины.Сначала они разматывают рулон мастер-пленки, а затем пропускают все полотно через ряд продольно-резательных станков. После этого он перематывает каждую секцию на новое ядро.

Бобинорезка

имеет размотку для удержания рулона мастер-пленки. Они имеют станцию ​​продольной резки с несколькими лезвиями и регулируемыми режущими головками. Это помогает разрезать широкий материал до необходимой ширины. Они также включают одинарные или дуплексные валы перемотки. Эти валы служат для удержания пустых стержней для перемотки материала прорези.

Бобинорезка

может быть оснащена различными стилями продольной резки.Режущая кромка бритвой, продольная резка и продольная резка (также известная как дробящая резка) являются наиболее распространенными методами.

Бобинорезка

может не только разрезать материал на более узкие рулоны, но и перематывать материал с одного рулона на другой.

Цифровой счетчик позволяет измерить количество перематываемого материала.

Бобинорезательный станок можно настроить в соответствии с отраслевыми потребностями и бюджетом.

Основные характеристики:

Базовая перемоточная машина будет иметь следующие характеристики:

    • резка для бритвы
    • одинарный вал перемотки
    • ручное управление натяжением.

Доступные обновления:

Модернизированный станок для продольной резки может иметь другие опции, включая:

    • продольная резка
    • продольная ножница
    • чувствительный регулятор натяжения
    • дуплексные дифференциалы перемотки валов.

Дифференциальные валы регулируются, чтобы обеспечить балансировку натяжения одного и того же вала при переходе от одного продольного валка к другому. Это особенно важно, когда толщина материала варьируется в зависимости от полотна.

Преимущества машины для продольной резки / намотки

Бобинорезательные машины

имеют следующие преимущества перед роликовыми бобинорезками:

  • обеспечивает наилучшее качество кромки прорези
  • несколько резов за один раз
  • может перематываться на сердечники переменного размера
  • может разрезать материал размером в ярдах / длине с рулона мастер-пленки

Продукты для продольной резки Rosenthal

Мы производим бобинорезательные машины, ручные бобинорезательные машины, автоматические бобинорезальные машины и бобинорезки.Каждая машина строится на заказ в США.

Крупные и мелкие компании используют продольно-резательные станки Rosenthal для обработки самых разных материалов.

Примеры включают:

    • полиуретан
    • и многие другие материалы
Отправьте нам образец рулона вашего материала, и мы будем рады оценить его для вас.

Если вы хотите увидеть другие продукты Rosenthal в действии, посетите наш канал YouTube .

Продукция Rosenthal Mfg’s Slitter

Бобинорезка
: RS
Бобинорезка с размоткой: RSW
Лезвие ленты: RSB
Автомат: RSA
Бобинорезательная машина: SRD

Бобинорезательная машина / отрезная машина | Китай Лояльный производитель оборудования Ruian

  • RUIAN LOYAL MACHINERY CO, .LTD находится в Руиане, известном городе машиностроения, является важным промышленным участком китайской продольно-резательной машины, высекальной машины, торцовочного станка и т. Д.В такой большой среде ЛОЯЛЬНАЯ КОМПАНИЯ работает в машине более 10 лет, имеет зрелую и опытную техническую команду. ЛОЯЛЬНАЯ КОМПАНИЯ также изучает передовые технологии и разрабатывает более конкурентоспособные продукты.

  • Детали машин LOYAL COMPANY производятся всемирно известной торговой маркой с долгим сроком службы, высоким качеством и простотой в эксплуатации. Они могут удовлетворить высокие требования клиентов к качеству продукции.ЛОЯЛЬНАЯ КОМПАНИЯ ставит клиентов на первое место, а их удовлетворение является постоянной целью ЛОЯЛЬНОЙ КОМПАНИИ по обеспечению качества продукции. Качество - это комплексное выражение всех аспектов продукта, наша техническая команда постоянно учится и внедряет инновации, чтобы предоставить клиентам более гибкую и долговечную машину.

  • Внешний вид машины выглядит одинаково, ЛОЯЛЬНАЯ КОМПАНИЯ уделяет большое внимание деталям каждого продукта.За каждый производственный процесс отвечает профессиональная команда и передается на следующий этап проверки персонала, чтобы каждый шаг не был неправильным. При закупке запчастей ЛОЯЛЬНАЯ КОМПАНИЯ будет соответствовать развитию науки и технологий, постоянно исследовать и пробовать лучшие продукты, постоянно улучшать качество продукции. Перед отправкой тщательно отлаживайте, решайте все возможные проблемы для клиентов, позволяйте клиентам как можно меньше эксплуатационных трудностей.

  • ЛОЯЛЬНАЯ КОМПАНИЯ - профессиональный поставщик оборудования.Чтобы удовлетворить различные потребности клиентов, LOYAL COMPANY добавила множество опций на основе стандартных машин, и клиенты могут выбирать в соответствии со своими фактическими потребностями. Кроме того, ЛОЯЛЬНАЯ КОМПАНИЯ может настроить широкий спектр опций для клиентов, чтобы предоставить наиболее подходящую машину.

  • Что касается экспорта, LOYAL COMPANY имеет более чем 10-летний опыт работы, наши клиенты из Юго-Восточной, Азии, Европы, Кореи, Северной, Америки, Среднего, Востока и т. Д .; Что касается технологий, у ЛОЯЛЬНОЙ КОМПАНИИ есть собственная фабрика, она продолжает изучать и разрабатывать технологии с более качественной продукцией; В сфере продаж и послепродажного обслуживания у ЛОЯЛЬНОЙ КОМПАНИИ есть профессиональная команда, регулярное обучение и время для предоставления клиентам качественных услуг.

  • Мы также твердо верим, что только когда клиенты добьются успеха, компания LOYAL COMPANY может развиться, поэтому мы искренне относимся к клиентам и считаем, что позиция клиента всегда является нашим главным приоритетом, мы предоставляем наиболее выгодное решение для клиентов. Чтобы предоставлять клиентам самые профессиональные услуги и добиваться собственного развития, ЛОЯЛЬНАЯ КОМПАНИЯ всегда продолжает двигаться, работать позитивно и агрессивно.Компания LOYAL COMPANY будет тепло приветствовать клиентов из страны и за рубежом, которые будут сотрудничать с нами и вместе идти к успеху!

  • Машина для перемотки стретч-пленки, перемотка пищевой пленки, машина для продольной резки пищевой пленки

    Продукты
    • Автоматическая перемотка липкой пленки
    • Автоматическая перемотка с предварительным натяжением
    • Автоматическая перемотка стретч-пленки
    • Перемотка алюминиевой фольги для липкой пленки
    • Машина для обрезки кромок липкой пленки
    • Машина для перемотки липкой пленки
    • Устройство для перемотки цепной пленки
    • Продольно-резательная машина
    • Машина для перемотки стретч-пленки
    • Перемотка стретч-пленки без сердечника
    • Перемотка для пищевой пленки из полиэтилена
    • Бобинорезка для предварительной растяжки
    • Перемоточная машина для стретч-пленки
    • Бобинорезка для стретч-пленки
    • Машина для продольной резки стретч-пленки
    • Перемоточная машина
    Контакты

    Тел . : + 86-137-36859272

    + 86-573-82571515

    Факс: + 86-573-82571313

    ppd @ stretchfilmslittingmachine.comwww.stretchfilmrewindingmachine.net

    видео

    Подписаться на публикацию
    Сертификат CE пройти автоматический перемотчик стретч-пленки с системой барьеров безопасности
    отправил 20 февраля 2017 г., 5:59 Guobing Miao
    YouTube 视频


    Полностью автоматический трехвальный перемотчик стретч-пленки
    опубликовал 11 сентября 2016 г. , 00:28 Guobing Miao
    YouTube 视频


    Автоматическая машина для перемотки этикеток с алюминиевой фольгой
    отправил 24 ноября 2015 г., 18:54 Guobing Miao [ обновлено 11 сент.2016 г., 00:26 ]
    YouTube 视频



    Автоматическое производство стретч-пленки на линии 1500 м / мин
    отправил 3 июля 2015 г. , 6:34 Guobing Miao
    Автоматическое производство стретч-пленки на линии 1500 м / мин


    Автоматический перемотчик силиконовой бумаги для выпечки
    отправил 3 июля 2015 г., 6:32 Guobing Miao
    Автоматический перемотчик силиконовой бумаги для выпечки


    4-х валная автоматическая машина для резки и перемотки стретч-пленки
    отправил 3 июля 2015 г. , 6:29 Guobing Miao
    Четырехвальная автоматическая машина для резки и перемотки стретч-пленки


    Полуавтоматическая машина для резки и перемотки стретч-пленки
    отправил 3 июля 2015 г., 6:26 Guobing Miao
    Полуавтоматическая машина для резки и перемотки стретч-пленки


    Перемотчик алюминиевой фольги / пищевой пленки
    отправил 3 июля 2015 г. , 6:24 Guobing Miao
    Перемотчик алюминиевой фольги / пищевой пленки


    Машина для продольной резки и перемотки стретч-пленки Ширина 1500 мм
    отправил 7 июня 2015 г., 7:21 Guobing Miao
    Машина для продольной резки и перемотки стретч-пленки Ширина 1500 мм


    Машина для перемотки стретч-пленки на 15 кг
    отправил 2 февраля 2015 г. , 6:22 Guobing Miao
    Машина для перемотки рулонов стретч-пленки 15 кг


    1-10 из 18

    Продольно-перемоточные машины без вала Поставщики Производители Индия

    Продольно-перемоточная машина

    HR SR 121 Безвальная продольно-перемоточная машина для рулонов плоттерной бумаги.

    Эта модель состоит из системы намотки без вала, что позволяет увеличить производительность. Машина имеет полностью интегрированные базовые элементы управления ПЛК, сенсорный экран и т. Д. При нажатии кнопки «Пуск» все операции выполняются автоматически. Машина оборудована пневматическим тормозом с автоматическим натяжением. Пневматический вал на разматывающем устройстве для легкой и быстрой смены катушек. Он имеет систему обратной перемотки без вала для внутреннего диаметра сердечника 2 и 3 дюйма для увеличения производительности. Он также имеет автоматическую пневматическую систему поперечной резки.Также может быть включен модуль онлайн-печати. Чтобы посмотреть ВИДЕО, нажмите эту ссылку https://www.youtube.com/watch?v=NDCGtoRsb6M

    Технические характеристики
    Рабочая ширина 50 дюймов (1270 мм)
    Площадь пола 20 дюймов (500 мм) 5,5 футов Д x 9,5 футов В x 6 футов В
    Рабочая скорость Регулируемая до 150 м / мин.
    Макс. Расслабьтесь dia 40 дюймов / 50 дюймов
    Макс. Диаметр ветра 12 дюймов (304 мм)
    Идентификатор ядра при размотке 3 дюйма (76 мм) Бумажная втулка
    Идентификатор сердечника на обмотке 2 дюйма (50 мм) / 3 дюйма (76 мм)
    Минимальная щель 4 дюйма (100 мм)
    Требуемая мощность 6 л.с. 440В 50 Гц
    Тип материала Бумага / термобумага от 50 до 200 GSM
    Дополнительно Автоматический натяжной тормоз, направляющая полотна, пневматическая загрузка мотовила и воздушный вал при размотке

    HR SRT 122 Автоматическая револьверная машина для продольной резки и перемотки без ленты для изготовления рулонов плоттерной бумаги, рулонов фотобумаги и т. Д.

    Эта модель HR SRT 122 состоит из безленточной револьверной продольно-перемоточной машины, которая позволяет увеличить производительность. Машина имеет полностью интегрированные базовые элементы управления ПЛК, сенсорный экран и т. Д. При нажатии кнопки «Пуск» все операции выполняются автоматически. Машина оснащена подставкой для подъема напольных катушек без вала, пневматическим тормозом с автоматическим натяжением, автоматической системой поперечной резки с пневматическим приводом, системой перемотки вала револьвера для внутреннего диаметра сердечника 2 и 3 дюйма, воздушным валом на ветряном устройстве для легкой и быстрой смены катушек. .
    Чтобы посмотреть ВИДЕО, щелкните по этой ссылке

    Технические характеристики
    Рабочая ширина 53 дюйма (1350 мм)
    Площадь пола 1350 мм (53 дюйма) 5,5 футов Д x 9,5 футов В x 6 футов В
    Рабочая скорость Регулируемая до 200 м / мин.
    Макс.Расслабьтесь dia 40 дюймов / 50 дюймов / 63 дюймов
    Макс. Диаметр ветра 12 дюймов (304 мм)
    Идентификатор ядра при размотке 3 дюйма (76 мм) Бумажная втулка
    Идентификатор сердечника на обмотке 2 дюйма (50 мм) / 3 дюйма (76 мм)
    Минимальная щель 4 дюйма (100 мм)
    Требуемая мощность 15 л.с. 440В 50 Гц
    Тип материала Бумага / фотобумага от 50 до 250 GSM
    Дополнительно Пневматические ножницы


    Продольно-перемоточные машины (шириной от 10 до 112 дюймов)

    Высокоскоростная машина для продольной резки и перемотки
    Арт.HR SR 118

    Машина предназначена для резки бумаги, пленок, фольги и ламинатов

    Основные характеристики: пневматический вал и пневматический тормоз для автоматического контроля натяжения, электронное руководство по полотну при размотке, быстрое переключение размера продольной резки, пневматическое управление для прижима, установочные ролики, боковые рычаги и дифференциальный вал при намотке для быстрого переключения. Чтобы посмотреть ВИДЕО, нажмите http://www.youtube.com/watch?v=r3fiGCP3teE&feature=channel & https://www.youtube.com/watch?v=GIj9Pf_l5eU

    Технические характеристики
    Рабочая ширина 40 дюймов (1000 мм) (также доступны модели 20 дюймов / 30 дюймов)
    Площадь пола 40 дюймов (1000 мм) 12 футов.x 8,5 футов
    Расчетная скорость переменная до 300 метров в минуту.
    Макс. Расслабьтесь dia 40 дюймов (1000 мм)
    Макс. Диаметр обмотки 24 дюйма (600 мм)
    Идентификатор сердечника при намотке и размотке 3 дюйма (76 мм) Бумажная втулка
    Минимальная щель 2 дюйма (50 мм)
    Тип материала Бумага (от 45 до 150 г / м2) и пленки (от 50 до 250 мкм)
    Требуемая мощность 17 л.с.
    Дополнительно Размотка без вала, подъем барабана пола, воздушный вал на обмотке


    Машина для продольной резки и перемотки Jumbo бумаги


    Модель HR SR 100: Машина для продольной резки и перемотки Jumbo бумаги для резки рулонов Jumbo на меньшую ширину

    Основные характеристики: основание ПЛК, устройство разматывания подъема пола без вала, пневматический тормоз для автоматического контроля натяжения с обеих сторон разматывающего ролика, направляющая полотна при размотке, быстрое изменение размера продольной резки, пневматические верхние дисковые ножи.Гидравлический толкатель рулона и разгрузочный лоток с гидравлическим приводом для опускания перемотанного рулона. Вал без намотки. Автоматическая остановка при заданном диаметре / длине. Щелкните ссылку ниже. Https://www.youtube.com/watch? V = 4iZTYGkPrWQ

    Технические характеристики
    Доступная веб-ширина от 1800 мм (72 дюймов) до 2500 мм (100 дюймов)
    Площадь пола 2500 мм 24 фут.x 20 футов x 11 футов
    Расчетная частота вращения 800 МПМ
    Макс. Расслабьтесь диа. 42 дюйма / 54 дюйма / 60 дюймов
    Тип бумаги Бумага от 60 GSM до 450 GSM
    Макс. Расслабьтесь Диаметр 1370 мм (54 дюйма) / 1600 мм (63 дюйма)
    Макс.Диаметр ветра 1200 мм (47 дюймов) / 1500 мм (59 дюймов)
    Минимальная щель 150 мм (6 дюймов)
    Идентификатор ядра в диапазоне разматывания 76 мм (3 дюйма) / 102 мм (4 дюйма) / 152 мм (6 дюймов)
    ID ядра при ветре 76 мм (3 дюйма) / 102 мм (4 дюйма)
    Блок продольной резки Циркулярный пневматический верхний нож
    Автоматическая остановка машины Автоматическое замедление и остановка на заданном диаметре / длине
    Требуемая мощность 70 л.с., 3 фазы (415 В, 50 Гц)
    Дополнительно Различный внутренний диаметр сердечника 4 дюйма / 6 дюймов, воздуходувка для обрезки кромок


    Продольно-перемоточная машина


    Арт.HR SR 85

    Поверхностно-намоточная машина для нарезки больших рулонов на рулоны меньшей ширины. Посмотреть видео о наших машинах для продольной резки и перемотки. Щелкните ссылку ниже. Http://www.youtube.com/watch? V = Yv3E6FTxbgY

    Технические характеристики
    Ширина захвата 80 дюймов (также доступны размеры от 48 до 112 дюймов)
    Жилая площадь 80 дюймов 13 футов.x 12 футов
    Рабочая скорость 300 млн. Тонн. Об / мин
    Макс. Расслабьтесь диа. 42 дюйма / 54 дюйма / 60 дюймов
    Макс. Диаметр обмотки. 36 дюймов / 40 дюймов / 48 дюймов
    Минимальная щель 4 дюйма (100 мм)
    Тип материала Бумага плотностью от 40 до 300 г / м2
    Требуемая мощность 8.5 л.с.
    Дополнительно Автоматическое натяжение при размотке, блок направления полотна и блок размотки без вала, гидравлическое опускание барабана перемотки пола


    Безвальная размотка


    Машина для продольной резки и перемотки


    Арт. № HR SR 85 D

    Дуплексный намотчик для резки рулонов Jumbo на рулоны меньшей ширины. Посмотреть видео о наших машинах для продольной резки и перемотки.Щелкните ссылку ниже. http://www.youtube.com/watch?v=SXe3a-3NZI0

    Технические характеристики
    Рабочая ширина 80 дюймов (2032 мм) (также доступны размеры от 48 до 112 дюймов (2845 мм)
    Площадь пола 80 дюймов (2032 мм) 14 футов x 12 футов
    Рабочая скорость 200 МТС / мин
    Макс.Расслабьтесь dia 42 дюйма / 54 дюйма / 60 дюймов
    Макс. Диаметр обмотки 32 дюйма / 40 дюймов (1000 мм)
    Идентификатор сердечника при намотке и размотке 3 дюйма (76 мм) / 4 дюйма (100 мм) Бумажная втулка
    Минимальная щель 8 дюймов (200 мм)
    Тип материала Бумага плотностью от 40 до 350 г / м2
    Требуемая мощность 8.5 л.с.
    Дополнительно Автоматическое натяжение при размотке, направление полотна и устройство разматывания без вала.


    Машина для продольной резки и перемотки Jumbo


    Арт. № HR SR 95

    Машина для продольной резки и перемотки бумаги Jumbo для резки рулонов Jumbo на меньшую ширину

    Основные характеристики: Вал Подъемный блок LessFloor, разматывающий блок, пневматический тормоз для автоматического контроля натяжения с обеих сторон разматывающего ролика, направляющая полотна при размотке, быстрое изменение размера продольной резки, [Пневматическое управление для верхних дисковых ножниц.(Дополнительно)] Гидравлический толкатель рулона и гидравлический лоток для опускания перемотанного рулона. Чтобы посмотреть ВИДЕО, нажмите https://www.youtube.com/watch?v=JSkaLJ334zU&nofeather=True https://www.youtube.com/watch?v=s1GufBvMv_8&feature=youtu.be

    Технические характеристики
    Ширина захвата 112 дюймов (также доступны размеры от 72 до 112 дюймов)
    Жилая площадь 112 " 21 фут.x 18 футов
    Расчетная скорость 500 млн. Тонн. Об / мин
    Макс. Расслабьтесь диа. 1370 мм (54 дюйма) / 1600 мм (63 дюйма)
    Макс. Диаметр обмотки. 1145 мм (45 дюймов) / 1300 мм (51 дюйм)
    Минимальная щель 250 мм (10 дюймов)
    Идентификатор ядра в Unwind 76 мм (3 дюйма) / 100 мм (4 дюйма) / 150 мм (6 дюймов)
    Идентификатор сердечника на обмотке 76 мм (3 дюйма) / 100 мм (4 дюйма)
    Тип материала Бумага плотностью от 50 до 150 г / м2 / от 50 до 400 г / м2
    Требуемая мощность 27 л.с., 3 фазы (440 В, 50 Гц)
    Дополнительно Пневматический вал на обмотке, пневматические верхние ножи, без намотки вала


    Продольно-перемоточная машина


    Арт.HR SR 114

    Дуплексный станок с центральным валом для продольной резки и перемотки для резки бумаги, пленки, фольги и ламината, от рулона Jumbo до рулона меньшей ширины. Чтобы посмотреть видео, нажмите эту ссылку http://www.youtube.com/watch?v=y7Luf9oKtXM&feature=youtu.be

    Технические характеристики
    Рабочая ширина 40 дюймов (1000 мм) (также доступны размеры 36 дюймов / 48 дюймов)
    Площадь пола 40 дюймов (1000 мм) 9.5 футов x 9 футов
    Рабочая скорость 250 млн. Тонн. Об / мин
    Макс. Расслабьтесь dia 40 дюймов (1000 мм)
    Макс. Диаметр обмотки 30 дюймов (760 мм)
    Идентификатор сердечника при намотке и размотке 3 дюйма (76 мм) Бумажная втулка
    Минимальная щель 1.25 дюймов (30 мм)
    Тип материала Бумага (от 30 до 200 г / м2) и пленки (от 50 до 250 мкм)
    Требуемая мощность 16 л.с. 440В 50 Гц
    Дополнительно Размотка без вала, подъем пола барабана, воздушный вал на обмотке


    Продольно-перемоточная машина


    Арт.HR SR 115

    Дуплексный станок с центральным валом для продольной резки и перемотки для резки бумаги, пленки, фольги и ламината, от рулона Jumbo до рулона меньшей ширины. Чтобы просмотреть видео, нажмите эту ссылку http://www.youtube.com/watch?v=Yk3Snyv3CiA&feature=youtu.be

    Технические характеристики
    Рабочая ширина 60 дюймов (1500 мм) (также доступны размеры 40 дюймов / 48 дюймов / 54 дюйма)
    Площадь пола 60 дюймов (1500 мм) 9.5 футов x 10,5 футов
    Рабочая скорость переменная до 200 метров в минуту.
    Макс. Расслабьтесь dia 40 дюймов (1000 мм)
    Макс. Диаметр ветра 18 дюймов (450 мм) 24 дюйма (600 мм)
    Идентификатор сердечника при намотке и размотке 3 дюйма (76 мм) Бумажная втулка
    Минимальная щель 2 дюйма (50 мм)
    Тип материала Бумага (от 30 до 200 г / м2) и пленки (от 50 до 250 мкм)
    Требуемая мощность 16 л.с. 440В 50 Гц
    Дополнительно Размотка без вала, подъем пола барабана, направляющая для полотна, воздушный вал на намотке.


    Продольно-перемоточная машина


    Арт. № HR SR 110

    Дуплексный станок для намотки с центральным валом для резки бумаги, пленки и фольги от большей до меньшей ширины. (Например, ярлыки). Чтобы посмотреть ВИДЕО, нажмите http://www.youtube.com/watch?v=nsCi24SjaTw&feature=youtu.be

    Технические характеристики
    Рабочая ширина 10 дюймов (250 мм) (Также доступны размеры 14 дюймов / 18 дюймов)
    Площадь пола 10 дюймов (250 мм) 4 фут.x 4 фута
    Рабочая скорость Регулируемая до 100 метров в минуту
    Макс. Расслабьтесь dia 20 дюймов (500 мм)
    Макс. Диаметр обмотки 14 дюймов (355 мм)
    Идентификатор сердечника при намотке и размотке 3 дюйма (76 мм) Бумажная втулка
    Минимальная щель 5/8 дюйма (15 мм)
    Требуемая мощность 2 л.с.
    Тип материала Бумага (от 30 до 125 г / м2) и пленки (от 50 до 150 мкм)
    Дополнительно Руководство по полотну, автоматические регуляторы натяжения и воздушный вал


    Продольно-перемоточная машина


    Арт.HR SR 105

    Дуплексный намотчик с центральным валом для резки бумаги, пленки и фольги с рулона Jumbo на меньшую ширину. Для просмотра видео щелкните ссылку http://www.youtube.com/watch?v=RrBnB3I6-7k

    Технические характеристики
    Рабочая ширина 30 дюймов (760 мм) (также доступны размеры 24/40/48 дюймов)
    Площадь пола 30 дюймов (760 мм) 5 ½ футов.x 6 футов
    Рабочая скорость переменная до 100 м / мин.
    Макс. Расслабьтесь dia 40 дюймов (1000 мм)
    Макс. Диаметр ветра 18 дюймов (450 мм) 24 дюйма (600 мм)
    Идентификатор сердечника при намотке и размотке 3 дюйма (76 мм) Бумажная втулка
    Минимальная щель 30 мм
    Требуемая мощность 5 л.с.
    Тип материала Бумага (от 30 до 125 г / м2) и пленки (от 50 до 200 мкм)
    Дополнительно Автоматическое натяжение при размотке и намотке, система направления полотна, пневматический тормоз и сцепление


    Перемоточная машина


    Арт.HR RW 75

    Перемоточная машина для изготовления больших рулонов из маленьких оставленных рулонов. Боковая отделка с помощью воздуходувки предусмотрена. В основном используется для автоматических гофрированных заводов. Чтобы посмотреть ВИДЕО, нажмите http://www.youtube.com/watch?v=RFtVndtR4l0&feature=youtu.be & https://www.youtube.com/watch?v=OtV2CHYgXFE

    .
    Технические характеристики
    Ширина захвата 63 дюйма (также доступны размеры от 42 до 76 дюймов)
    Площадь для рабочих 63 дюймов (1600 мм) 7 футов.x 9 футов
    Рабочая скорость 125 млн. Тонн. Об / мин
    Макс. Расслабьтесь диа. 20 дюймов (500 мм)
    Макс. Диаметр обмотки. 40 дюймов (1000 мм)
    Тип материала Бумага плотностью от 60 до 300 г / м2
    Требуемая мощность 4 л.с.
    Дополнительно Автоматическое натяжение при размотке, блок направляющей полотна и дополнительный вал размотки


    Пробивной станок с кулачком


    Арт.HR CP 507

    CAD / CAM Подкладочная бумага для швейной промышленности. Эта машина делает отверстие 6 мм на расстоянии 2 x 2 дюйма в бумаге и производит рулоны партии по мере необходимости. Для просмотра видео Щелкните эту ссылку http://www.youtube.com/watch?v=pVct-KSBKVA

    Технические характеристики
    Рабочая ширина 80 дюймов (2000 мм) (также доступны размеры 60 дюймов / 72 дюйма)
    Площадь пола 80 дюймов (2000 мм) 11 футов.x 12 футов
    Расчетная скорость переменная до 150 метров в минуту.
    Макс. Расслабьтесь dia 40 дюймов (1000 мм)
    Макс. Диаметр обмотки 10 дюймов (250 мм)
    Идентификатор сердечника при намотке и размотке 3 дюйма (76 мм) Бумажная втулка
    Тип материала Бумага (от 80 до 150 г / м2)
    Требуемая мощность 7.5 л.с.
    Дополнительно Размотка без вала, воздушный вал на намотке, автоматический натяжной тормоз, направляющая полотна


    Детали инструмента KDM-32 Контроллер натяжения конуса продольно-резательный станок, Режущий станок -

    Контроллер натяжения конуса KDM-32 для продольно-резательного станка
    Метод контроля натяжения KDM-32 контроллера натяжения конуса наматывается или помещается в спираль с числом импульсов тестового прогона переключателя Холла, при поступлении импульсов счетчик импульсов заданное напряжение контроллера увеличивает или уменьшает выход блок, чтобы реализовать контроль натяжения намотки или прокатки.Основная схема контроллера натяжения использует схему переключателя постоянного тока PWM для замены обычной громоздкой схемы источника питания трансформатора, она имеет легкий вес, небольшой объем и высокую точность характеристики постоянного тока, панель управления микроконтроллера, сенсорный переключатель, делает работу более удобной, более интуитивно понятный выходной ток, добывающий светодиодную цифровую трубку для отображения.Продукт может быть настроен на ручное управление, контроль натяжения конуса конуса намотки, контроль натяжения, метод контроля натяжения может использоваться в различных печатных и упаковочных машинах для полуавтоматического контроля натяжения с выпуском объема.
    Источник питания
    AC 220 В + 15% для 50/60 Гц
    Максимальный выходной ток
    Можно выбрать 1 prefix = st1 ns = "urn: schemas - Microsoft - com: office: smarttags" A, 2 A, 3 A
    Основной режим вывода
    DC 0-3 - постоянный ток выходного сопротивления нагрузки 8-12 Ом. (адаптация)
    Нестабильность токового выхода
    Регулировка натяжения
    Ручное управление / импульсное управление конусом намотки / контроль конуса / импульсное управление
    Диапазон настройки импульса
    0-999 раз
    Импульс наивысшей частоты
    100 Гц
    размеры
    180 * 110 * 90 ( мм) (ширина * глубокая высота)
    Установочный размер
    163 * 103 * 90 (мм) (ширина * глубокая высота)
    Широко используется в упаковочной машине, печатной машине, машине для производства пластиковых пакетов, фармацевтической, стиральной, термопластавтоматической, деревообрабатывающей , и другие машины и оборудование.

    Характеристики товара:
    Индивидуально: Да
    Номер модели: KDM-32
    Тип: Другой
    Страна происхождения: КИТАЙ
    Электропитание: AC 220

    продольно-перемоточная машина для алюминиевой фольги с ценой видео CE

    Продольная машина - Kunshan Hexin Precise Machinery Co. сертифицированы) предоставлены китайским производителем - Kunshan Hexin Precise Machinery Co., ООО, стр.1.

    Уточнить цену

    МАШИНА ДЛЯ РЕЗКИ - Wenzhou Xindu Technology Co., Ltd ...

    Китай МАШИНЫ ДЛЯ ПРОРЕЗИРОВКИ: высокоскоростная машина для перемотки и продольной резки рулонной пленки БОПП, автоматическая высокоскоростная машина для резки и перемотки алюминия пленки БОПП, предоставленная Китайский производитель - Wenzhou Xindu Technology Co., Ltd., стр.1.

    Уточнить цену

    Полуавтоматическая трехфазная перемоточная машина для алюминиевой фольги ...

    J&D Industries - предлагает полуавтоматическую трехфазную перемоточную машину для алюминиевой фольги по цене 115000 рупий за номер в Ахмедабаде, Гуджарат.Читайте о компании. Получите контактные данные и адрес | .

    Уточнить цену

    Китай Автоматическая машина для резки материалов для масок для ...

    Машина для перемотки бумаги из алюминиевой фольги RTFQ-1100 подходит для клейкой бумаги, крафт-бумаги и других видов бумаги. , верхний и нижний - двойной вал на перемотке, магнитный регулятор натяжения порошка как на разматывающем, так и на перематывающем устройстве. Можно выбрать бесступенчатое регулирование скорости главного двигателя, автоматическую фотоэлектрическую коррекцию кромок или гидравлический пресс...

    Уточнить цену

    Машина для перемотки алюминиевой фольги (FDE) - HCI Преобразование ...

    Машина для перемотки алюминиевой фольги (FDE), предназначена для перемотки и распределения больших рулонов алюминиевой фольги на маленькие. Спасибо, что посетили наш сайт. Ваша личная конфиденциальность абсолютно уважается и защищается сайтом.

    Получить цену

    Полностью автоматическое оборудование для перемотки рулонов алюминиевой фольги

    Станки для перемотки алюминиевой фольги, Перемотка рулонов алюминиевой фольги, Перемотка алюминиевых рулонов кухонных рулонов производитель / поставщик в Китае, предлагающие полностью автоматические машины для перемотки рулонов алюминиевой фольги, продольные ленты с термотрансферой Машина, стрейч-пленка, пленка для домашних животных, термобумага, лента BOPP, бобинорезка для нетканых материалов и так далее.

    Получить цену

    Китай Перемотчик рулонов алюминиевой фольги 2017 Новая модель Полностью ...

    Перемотка рулонов алюминиевой фольги, Перемотка рулонов алюминиевой фольги, Перемотка рулонов алюминиевой фольги Производитель / поставщик в Китае, предлагающий перемотчик рулонов алюминиевой фольги 2017 Новая модель полностью Автоматическое оборудование для перемотки, машина для продольной резки ленты с термотрансферной печатью, пленка для стретч-пленки, пленка для домашних животных, термобумага, лента BOPP, бобинорезка для нетканых материалов и т. Д.

    Уточнить цену

    автоматическая линия перемотки и упаковки алюминиевой фольги...

    25 октября, 2016 · машина для туалетной бумаги цены на машину для туалетной бумаги ... машина для резки рулонов туалетной бумаги для перемотки ... Fineness & Fitlife Машина для производства алюминиевой фольги 1,768 просмотров. 1:09.

    Получить цену

    Перемоточная машина для алюминиевой фольги - Ruian Sanhui Machinery ...

    Продольно-резательная машина, поперечно-отрезная машина, перемоточная машина производитель / поставщик в Китае, предлагающая высокоскоростную 400м / мин. Продольную и перемоточную машину для бумажной пленки, полная Автоматическая машина для перемотки алюминиевой фольги, Автоматическая машина для изготовления одноразовых перчаток DB-500A и так далее.

    Уточнить цену

    Алюминиевая фольга с машинами для перемотки тиснения ...

    6 марта, 2017 · # Производитель машин для перемотки домашней фольги # Мы представляемся как выдающийся производитель, экспорт и поставщик перемоточной машины для алюминиевой фольги. Предлагаемая перемоточная машина ...

    Уточнить цену

    Алюминиевая фольга с машинами для перемотки тиснения ...

    Март 06, 2017 · # Производитель машин для перемотки домашней фольги # Мы представляемся как выдающийся производитель, экспорт и поставщик Машина для перемотки алюминиевой фольги.Предлагаемая перемоточная машина ...

    Уточнить цену

    Перемоточная машина для алюминиевой фольги - Ruian Sanhui Machinery ...

    Продольно-резательная машина, поперечно-отрезная машина, производитель / поставщик перемоточной машины в Китае, предлагающая высокоскоростную продольную резку 400 м / мин. и перемоточная машина для бумажной пленки, полностью автоматическая перемоточная машина для алюминиевой фольги, автоматическая машина для изготовления одноразовых перчаток DB-500A и так далее.

    Получить цену

    Поставщики для резки алюминия, все для резки алюминия качества...

    Алюминий для продольной резки, Каталог поставщиков для продольной резки алюминия - Найдите множество поставщиков, производителей, компаний для продольной резки алюминия со всего мира в алюминиевом ломе, алюминиевом вертлюжном карабине, алюминиевом слитке, оборудовании для обработки бумаги

    Получить цену

    Полностью автоматическое оборудование для перемотки для Рулон алюминиевой фольги

    Машина для перемотки алюминиевой фольги, Перемотка рулонов алюминиевой фольги, Машина для перемотки алюминиевых кухонных рулонов Производитель / поставщик в Китае, предлагающая полностью автоматические машины для перемотки рулонов алюминиевой фольги, машины для продольной резки термотрансферной ленты, Стретч-пленка, липкая пленка, термобумага для домашних животных Бобинорезка для нетканых материалов с лентой БОПП и так далее.

    Уточнить цену

    Бобинорезка для алюминиевой фольги ... - Продольная перемотка

    Видео. Быстрый запрос. Ваше имя (обязательно) Название компании (обязательно) Ваш адрес электронной почты (обязательно) Контактный номер Интересующий продукт. Ваше сообщение. Продукты. 13 продольно-перемоточных машин ... Продольно-перемоточная машина для продольной резки алюминиевой фольги Машина для продольной резки алюминиевой фольги 8 машин для продольной резки ткани

    Уточнить цену

    Китай Продольно-резательная машина для ткани по конкурентоспособной цене...

    Машина для продольной резки, Машина для продольной резки ткани, Машина для продольной резки ткани с конкурентоспособной ценой, производитель / поставщик в Китае, предлагающая машину для продольной резки ткани по конкурентоспособной цене, Промышленная машина для высечки отверстий Mq-320h с высокой скоростью, 3 м, Kapton, Nitto , Автомат для резки клейкой рулонной ленты и так далее.

    Уточнить цену

    Автоматическая машина для высечки рулонной пленки / майлара / алюминиевой фольги

    Автоматическая высекальная машина для рулонной пленки / майлара / алюминиевой фольги.Сфера применения . Машина 320H подходит для преобразования клейкой этикетки, защитной пленки, материалов для защиты электроники, ПВХ, пленки, малайзийской, медной фольги, алюминиевой фольги, двойной клейкой ленты, пены и т. Д. Машина также предназначена для преобразования отражающей пластины, диффузора, масляной пластины, силикона. лента ...

    Уточнить цену

    Машина для продольной резки алюминиевой фольги, स्लिटिंग मशीन ...

    Happy Mechanical Works - Предлагая машину для продольной резки алюминиевой фольги, फॉयल स्लिटिंग मशीन в Сонипате, Харьяна. Получите лучшую цену и прочитайте о компании.Получите контактные данные и адрес | Я БЫ: .

    Уточнить цену

    Продольно-перемоточная машина - Машина для перемотки фольги ...

    Продольно-перемоточная машина. Мы являемся ведущим производителем перемоточной машины для фольги, перемоточной машины для домашней фольги, перемоточной машины для алюминиевой фольги, машины для продольной резки ленты mini bopp scms03, машины для продольной резки ленты bopp и перемоточной машины с центральным барабаном из Ахмедабада, Индия.

    Уточнить цену

    Бобинорезка для алюминиевой фольги | Нарезка...

    Наша перемоточная машина для продольной резки алюминиевой фольги известна своей точной резкой на более высоких скоростях и меньшим уровнем вибрации. Продольно-перемоточная машина KEW обеспечивает идеальную резку рулонов с неизменно безупречным качеством и постоянной скоростью линии.

    Уточнить цену

    Машина для перемотки алюминиевой фольги (FDE) - HCI Преобразование ...

    Машина для перемотки алюминиевой фольги (FDE), предназначена для перемотки и распределения больших рулонов алюминиевой фольги на маленькие. Спасибо, что посетили наш сайт.Ваша личная конфиденциальность абсолютно уважается и защищается сайтом.

    Уточнить цену

    Бобинорезка для алюминиевой фольги ... - Продольная перемотка

    Видео. Быстрый запрос. Ваше имя (обязательно) Название компании (обязательно) Ваш адрес электронной почты (обязательно) Контактный номер Интересующий продукт. Ваше сообщение. Продукты. 13 Бобинорезка ... Бобинорезка для алюминиевой фольги Бобинорезка для алюминиевой фольги. 8 Бобинорезка для ткани.

    Уточнить цену

    . Клейкая лента для алюминиевой фольги...

    Машина для продольной резки и перемотки клейкой ленты для алюминиевой фольги, Подробная информация о машине для продольной резки алюминиевой фольги Shijiazhuang Goodi Trade Co., Ltd.

    Уточнить цену

    Машина для продольной резки фольги - Производители и поставщики в Индии

    Полуавтоматическая машина для продольной резки алюминиевой фольги для тяжелых условий эксплуатации Viva Engineering, 7.5 Hp, Electric Rs 7,5 Lakh / Unit Получить последнюю цену Использование / Применение: Промышленное

    Уточнить цену

    Автоматическая машина для резки и перемотки рулонов алюминиевой фольги

    26 мая 2013 г. небольшой рулон алюминиевой фольги. Электронная почта: [адрес электронной почты защищен]

    Уточнить цену

    Продольная машина - Wenzhou Daba Machinery Co., Ltd. - стр. 1.

    Китайская продольная машина - каталог высокоскоростной автоматической алюминиевой липучки для резки пластика Цена, автоматический OPP / BOPP / PVC / Teflon Клейкая этикетка из алюминиевой фольги, стретч-пленка, термобумага, бобинорезка, конвертер, продольно-перемоточная машина., ООО, стр.1.

    Получить цену

    Китай Машина для продольной резки алюминиевой фольги (GS-AF-600) - Китай ...

    Машина для продольной резки алюминиевой фольги, Машина для производства алюминиевой фольги, Машина для перемотки алюминиевой фольги производитель / поставщик в Китае, предлагающая машину для продольной резки алюминиевой фольги (GS-AF-600), одноразовый круглый поднос из пищевой алюминиевой фольги, алюминиевый материал и алюминиевая фольга для пищевых продуктов.

    Уточнить цену

    продольно-резательный станок - Hangzhou Havesino Import And ...

    машина для резки и перемотки алюминиевой фольги горячего тиснения с низкой ценой.$ 30,000.00 ... $ 40,000.00 / Набор. 1.0 Компл. (Мин. Заказ) Автоматическая перемоточная машина для резки металлической фольги для горячего тиснения с сертификатом CE. $ 30,000.00 - $ 40,000.00 / Комплект. 1.0 Компл. (Мин. Заказ) металлизированная ПЭТ пленка горячего тиснения алюминиевой фольги автоматическая продольная резка и перемотка ...

    Уточнить цену

    Продольно-резательный станок - WENZHOU HERO MACHINERY CO., LTD. -.

    Китайская продольная машина. Каталог автоматических продольно-перемоточных машин Hero Brand, горизонтальной продольно-перемоточной машины WFQ (WFQ 700 WFQ-1100 WFQ-1300) от китайского производителя - WENZHOU HERO MACHINERY CO., ООО, стр.1.

    Уточнить цену

    Машина для перемотки и резки рулонов алюминиевой фольги, алюминий ...

    Станок для перемотки и резки рулонов алюминиевой фольги от Jiangsu Freshshine Aluminium Foil Technology Co., Ltd. и поставщик-экспортер на Alibaba.

    Уточнить цену

    Китайская перемоточная машина для фольги, Китайская перемоточная машина для фольги ...

    Перемоточная машина для продольной резки алюминиевой фольги с сертификатом CE Hangzhou Havesino Import And Export Co., Ltd. US $ 30000- $ 40000 / Set

    Уточнить цену

    продольно-резательный станок, продольно-резательный станок - Hangzhou Havesino Import And ...

    машина для резки и перемотки алюминиевой фольги горячего тиснения с низкой ценой. $ 30,000.00 ... $ 40,000.00 / Набор. 1.0 Компл. (Мин. Заказ) Автоматическая перемоточная машина для резки металлической фольги для горячего тиснения с сертификатом CE. $ 30,000.00 - $ 40,000.00 / Комплект. 1.0 Компл. (Мин. Заказ) металлизированная ПЭТ пленка горячего тиснения алюминиевой фольги автоматическая нарезка и перемотка ...

    Уточнить цену

    Сепараторная продольно-резательная машина, аккумуляторная продольно-резательная машина

    Аккумуляторный электрод и сепаратор для продольной резки

    Продольно-резательный станок MSK-300 - полуавтоматический продольно-резательный станок (рулонный продольный станок), сертифицированный CE для подготовки электродов цилиндрических батарей в научно-исследовательских лабораториях.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Модель

    Полуавтоматическая продольно-резательная машина МСК-300

    Гарантия

    Ограниченная гарантия на один год с пожизненной поддержкой

    Рабочее напряжение

    Машинный вход: 22-24 В постоянного тока с цилиндрическим разъемом 5 мм

    Вход питания: 110-240 В переменного тока, который можно использовать по всему миру

    Макс.Потребляемая мощность

    100 Вт

    Метод резки

    Два круглых лезвия, вращающихся для резки

    Материалы лезвия: сплавы вольфрама

    Диаметр лезвия: 100 мм

    Ширина среза

    A. 4 комплекта ножей для продольной резки (два ножа с шириной резки 58 мм,

    и еще два с шириной резки 56 мм)

    Б.Настройка: ширина реза 25 - 250 мм доступна за дополнительную плату,

    , пожалуйста, свяжитесь с нами для получения подробной информации.

    Толщина резания

    100 - 300 мкм

    Скорость резания

    0-4 м / мин Регулируемый

    Размеры продукта

    84.3 см (Д) x 101 см (Ш) x 48 см (В)

    Масса нетто

    110 кг (250 фунтов)

    1. Поставляем машины с аккумуляторной технологией.

    2. Мы поставляем полный комплект оборудования для литиевых батарей для лабораторных исследований, экспериментальных исследований и производственной линии.

    1. Стандартная экспортная упаковка: внутренняя антиколлизионная защита, внешняя экспортная деревянная упаковка.

    2. Доставка экспресс-почтой, по воздуху, по морю в соответствии с требованиями клиентов, чтобы найти наиболее подходящий способ.

    3. Ответственный за повреждения во время транспортировки, бесплатно заменит поврежденную деталь.


    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
