чертежи, видео и фото пошагово
Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления. Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.
Подобное устройство конструируют из различных материалов и подручных средствЧитайте в статье
- 1 Печка на отработке своими руками: чертежи, видео и особенности конструкции
- 2 Разновидности печей
- 2.1 Как сделать печь на отработанном масле своими руками: чертежи
- 2.2 Печь из газового баллона
- 2.3 Особенности монтажа печи на отработанном масле с водяным контуром
- 2.4 Конструкция из листового материала
- 3 Правила безопасности при эксплуатации печи
Печка на отработке своими руками: чертежи, видео и особенности конструкции
Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение.
Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.
В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.
Конструкция печиПолезная информация! Нельзя применять для топки всевозможные растворители.

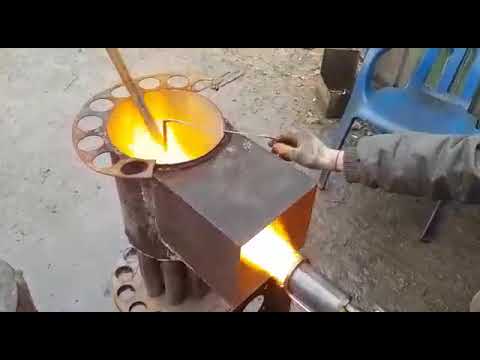

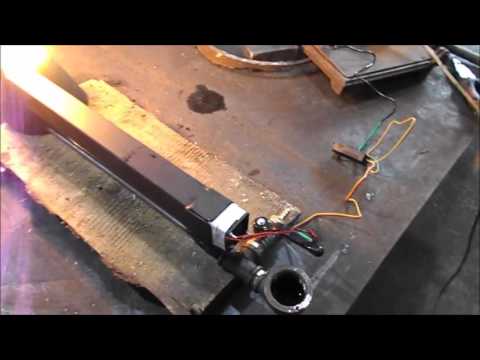

Watch this video on YouTube
Разновидности печей
Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию.
Рассмотрим несколько популярных вариантов.
Как сделать печь на отработанном масле своими руками: чертежи
При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:
- вокруг конструкции должно оставаться до 0,5 м свободного пространства;
- в помещении предусматривается приточно-вытяжная вентиляция;
- место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
- над отопительным агрегатом нельзя размещать полки и ниши;
- рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.
Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.
В таблице показан процесс собирания простой модели. При этом используются чертежи печки на отработанном масле.
| Изображение | Этап монтажа | ||
В соответствием с чертежами изготавливаются полосы из стали толщиной до 4 мм. Из них производятся стенки элементов. Данные детали сгибаются в кольца. Подготавливаются все элементы. | |||
| К нижнему элементу приваривается дно. Таким же способом изготавливается верхняя часть. Для боковой стенки применяется полоса из стали с отверстием под дымоход. | |||
| Внутри отсека используется специальная перегородка из металла. При этом круг делится на три части. Элемент устанавливается со стороны дымохода. | |||
| В отверстие дымового канала устанавливается небольшой патрубок, который выполняется из стальной трубы. Из трубы нарезаются четыре элемента, которые будут использоваться в качестве ножек. В нижнем отсеке устанавливается проставка для удержания крышки. Выполняется труба инжектора, в которой просверливается 6 отверстий. На отверстие для подачи масла обязательно монтируется сдвижная заслонка. | |||
Верхняя часть приваривается к крышке бака при помощи трубы с перфорацией. При этом верхний элемент должен быть смещен на 180 градусов. | |||
| Трубу горелки нужно устанавливать только в горизонтальном положении, без отклонений. Из труб выполняется колено и плечо, которые монтируются к выходящему патрубку. После монтажа оборудования на своем месте делается дымоход, высота которого около четырех метров. | |||
Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.
Подробная схема отопительного аппаратаПолезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.
Печь из газового баллона
Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости.
Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.
Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.
Детальный чертеж оборудованияДля изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.
Сборка содержит такие этапы:
- сверху баллона удаляется элемент с краном;
- емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
- сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
- из уголков делается рама и монтируется к основному элементу;
- дверка прикручивается к раме;
- на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
- к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
- устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
- на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.
Вариант модели на основе баллонаОбратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.
Особенности монтажа печи на отработанном масле с водяным контуром
Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.
Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.
Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения.
После остывания вода опять попадает к котлу.
Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.
Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.
Схема работы печи с водяным контуромКонструкция из листового материала
При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.
Вариант конструкции из листового материалаСпециального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной.
Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.
При монтаже устройства должны соблюдаться определенные требования:
- толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
- внутреннее сечение дымоходной системы не менее 10 см;
- отсек для топлива должен обладать вместимостью от 9 до 16 литров;
- трубу можно сделать из жести, меди или нержавейки;
- в длину горелка должна быть больше, чем размер ее сечения;
- участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;
Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.
Схема конструкции из листовой сталиКонструирование происходит так:
- элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
- на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
- крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
- осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
- в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
- на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
- устанавливается уплотнительное кольцо;
- крепится бак, в который будет заливаться масло;
- из уголка вырезаются ножки и присоединяются ко дну в печи.
При этом швы проверяются на качество спайки;Дополнительное укрепление с помощью армирующей сеткиПолезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона.
Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.Статья по теме:
Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.
Правила безопасности при эксплуатации печи
При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:
- использовать другие материалы, кроме масел;
- разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
- надолго оставлять отопительный прибор без присмотра;
- пускать детей или животных к печи;
- допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
- закрывать отверстия в горелке;
- при работающем аппарате доливать топливо;
- использовать поломанный прибор;
- ставить тару с легковоспламеняющимися жидкостями поблизости с печью.
Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.
Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.

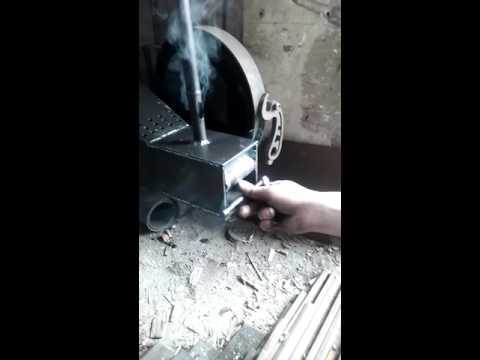

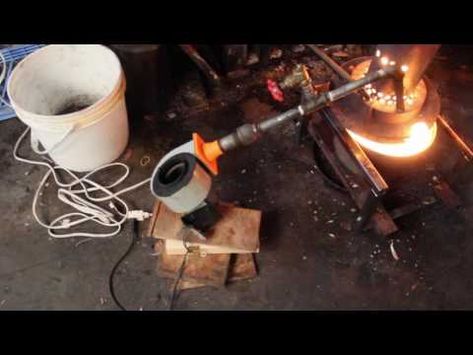

Watch this video on YouTube
Как сделать горелку на отработанном масле по принципу Роберта Бабингтона: tvin270584 — LiveJournal
Самодельная горелка Бабингтона позволит отапливать помещение, используя в качестве топлива масло и другие продукты нефтепереработки. Компактные аппараты отличаются универсальностью использования, имеют простую конструкцию, эффективны и полностью решают проблемы с теплом в доме. В статье мастер сантехник расскажет, как изготовить горелку на отработанном масле по принципу Роберта Бабингтона.
Что такое горелка Бабингтона
Идея об использовании отработанного масла в качестве энергоносителя для обогрева зданий далеко не нова. Ввиду большого количества отработки на станциях техобслуживания автомобилей, особенно грузовых, возникла проблема с ее утилизацией. Неудивительно, что появились различные агрегаты как заводского, так и кустарного изготовления, позволяющие эффективно сжигать данную субстанцию и получать от нее тепловую энергию. Одно из подобных устройств — горелка Бабингтона на отработанном масле.
Конструкция горелки, работающей на дизельном топливе, была запатентована Робертом Бабингтоном в 1979 году. Однако, срок действия патента истек, после чего вся информация об устройстве и принципе действия агрегата стала общедоступной, как и чертежи горелки Бабингтона. В результате многие мастера смогли повторить данную конструкцию, только вместо солярки в них применялось отработанное автомобильное масло, а позже и другие виды жидких масел.
Схема горелки на отработанном масле, где 1 – топливозаборник; 2 — топливный насос; 3 – топливный фильтр; 4 – горелка; 5 – компрессор; 6 – шланг воздушного компрессора; 7 — топливный шланг; 8 – топливопровод
Эффективно сжигать старые масла нелегко, так как отработка из того же автосервиса представляет собой смесь масел различной вязкости с большим количеством примесей. Также в малых долях там содержится бензин, дизельное топливо и даже антифриз. Все эти моменты учитывает конструкция горелок заводского изготовления, в них встроены фильтрующие элементы.
Другое дело – горелка Бабингтона, для ее работы никакого фильтрования не требуется, и вот почему. Топливо в ней стекает по сферической поверхности, образуя тонкую пленку, а по центру этой сферы проделано небольшое отверстие (0.1—0.3 мм в диаметре) для подачи воздуха под давлением. Основной принцип работы горелки на отработке состоит в том, что воздух, пробивающийся из отверстия, отрывает часть стекающего по поверхности масла.
В результате получается факел из топливовоздушной смеси, способной к воспламенению.
Количество грязи в отработке влияет только на эффективность сжигания, горелка работает на отработке и не засоряется взвешенными в ней примесями, поскольку в топливном тракте нет узких проходов или отверстий с малыми диаметрами, как в форсунках. Отверстие здесь лишь одно, сквозь него проходит только воздух. Вместо сложной системы фильтрации устройство горелки на отработанном масле предусматривает подачу горючего на сферическую поверхность, а его излишки, не попавшие в факел, стекают вниз, в отстойник.
Принцип работы горелки Бабингтона
Непременным условием качественного сжигания есть предварительный подогрев старых масел. Это необходимо по 2 причинам:
- Повышение текучести. Благодаря этому субстанция хорошо обволакивает поверхность сферы и при подаче воздуха лучше распыляется, образуя устойчивый факел аэрозоля;
- Снижение температуры вспышки. С помощью нагретого масла проще обеспечить розжиг для горелки Бабингтон, а при работе она максимально использует энергию топлива, выделяя больше тепла.
Чем отличается паяльная лампа от горелки Бабингтона
Часто работу горелки с наддувом сравнивают с горением всем хорошо известной паяльной лампы. И действительно, их устройство имеет определенные сходства. А вот принцип действия абсолютно разный. В паяльной лампе бензин, находящийся в закрытой емкости, подвергается воздействию избыточного давления воздуха, создаваемого ручным насосом. Этот воздух не смешивается с горючим, а только выталкивает его в наверх, к форсунке. По пути бензин прогревается и испаряется в кожухе трубы, после чего поступает в жиклер форсунки. Выходя из него, горючее смешивается с воздухом и сгорает, образуя мощный факел пламени.
Все происходит наоборот в вертикальной горелке Бабингтона на отработке. Через форсунку продувается воздух, а не топливо, при этом загрязненное масло не испаряется, а только подогревается до определенной температуры (не более 70 ºС). При этом жидкость сгорает не полностью, часть ее уходит в отстойник. Из-за того, что отработку испарить и подать сквозь форсунку в зону горения чрезвычайно сложно, изготовить горелку на отработке из паяльной лампы не представляется возможным.
Преимущества и недостатки
Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.
Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто.
Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.
Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.
Рекомендации по изготовлению
Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:
- Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса;
- Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла;
- Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали;
- Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль;
- Металлический шар или полусфера, свободно входящая в тройник – для рабочей части;
- Стальная трубка не менее ДУ10 – на подключение воздушного тракта.
Длина его принимается по желанию, но не менее 100 мм – для сопла;Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.
Отверстие в центре сферы
Обратите внимание! Отверстие надо проделать строго по центру, а его ось должна быть параллельна стенкам корпуса (тройника), в котором будет установлена сфера. Отклонение допускается минимальное, иначе факел будет бить в сторону, что отразится на стабильной работе и расходе горелки
Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются.
Видео
В сюжете – Инструкция, чем сверлить очень маленькие отверстия
В сюжете – Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется.
Обратите внимание! Если нужно изготовить горелки большой мощности, то диаметр жиклера можно увеличить до 0.4—0.5 мм либо просверлить 2 малых отверстия, соблюдая между ними расстояние не меньше 7 мм
Когда эта операция завершена, производим сборку горелки, опираясь на чертеж.
Чертеж горелки Бабингтона
Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2—3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный.
Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее.
Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.
Видео
В сюжете – Конструкция и 3D модель горелки Бабингтона

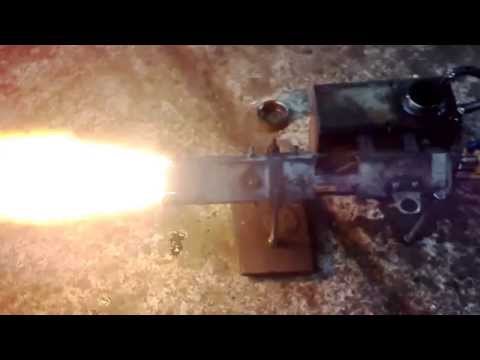

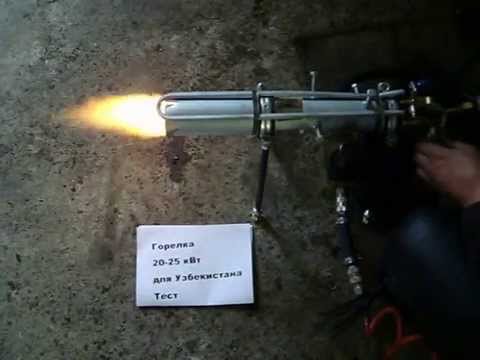

В сюжете – Изготовление и тестирование горелки Бабингтона
Заключение
Сделать своими руками горелку Бабингтона – это хорошее решение для тех, кто имеет возможность недорого приобретать старые автомасла.
Обладая некоторыми навыками, устройство нетрудно встроить в камеру сгорания с водяной рубашкой и дымоходом, тогда получится самодельный котел на отработанном масле с наддувом для отопления вашего дома.
В продолжение темы посмотрите также наш обзор Печь для гаража — разновидности, плюсы и минусы
Источник
https://santekhnik-moskva.blogspot.com/2019/11/Kak-sdelat-gorelku-Babingtona.html
пошаговая инструкция с фото :: SYL.ru
В этой статье мы рассмотрим, как сделать своими руками горелку на отработке для котлов из подручных материалов. У каждого автомобилиста часто возникает вопрос о том, куда девать отработанное масло. Ведь выливать на землю его нельзя – вредит почве, зато можно сделать горелку, которая будет заправляться отработкой. Ведь этот материал является прекрасным топливом, главное – обеспечить все условия для качественного его сгорания.
Условия горения
Чтобы самодельная горелка на отработке работала, нужно обеспечить соблюдение нескольких требований.
В частности, масло лучше всего будет сгорать в разогретом и распыленном состоянии. Выполнить эти условия несложно, в статье приведено несколько вариантов горелок, у которых мощный факел огня, а главное – выделяется большое количество тепловой энергии.
Нужно отметить, что допускается выполнять хотя бы одно условие – обеспечить нагрев или распыление. Правда, эффективность при этом окажется несколько меньшей.
Самодельные горелки: требования
Самодельные устройства можно использовать для любых целей. Очень часто их устанавливают в жидкотопливные печи или универсальные котлы. При изготовлении важно сделать форсунку, способную выдать мощное пламя. Требования к горелке, которые необходимо предъявлять в первую очередь:
- Малый расход электрической энергии.
- Легкость в монтаже и простота использования.
- У горелки должна быть высокая эффективность работы.
- Самоделка должна хорошо работать даже при использовании низкокачественного и загрязненного топлива.
Особенности горелок
Для того чтобы эффективно сжечь масло, его потребуется сначала прогреть, а затем распылить. Для этого устанавливается электрический нагревательный элемент ТЭН. Но расход электроэнергии при этом будет достаточно большой. А вам главное при изготовлении – это добиться минимальных потерь при использовании устройства. Горелка должна быть источником очень дешевого тепла, чего не реализовать при использовании ТЭНов.
Раз не получается сначала прогреть масло, нужно попытаться его распылить. Простейшие горелки, изготовленные по схеме Бабингтона, могут успешно применяться в котлах. Конструкция предельно простая – топливо стекает по сферической поверхности. В последней сделано тонкое отверстие, через него подается сжатый воздух. Получается так, что масло сдувается со сферы, образуются маленькие капли, которые и можно воспламенить.
Работа горелки
В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей.
Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно. Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух.
Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.
Преимущества горелки Бабингтона
У такой конструкции довольно много преимуществ. Самое главное – нет необходимости предварительно очищать отработанное масло. Ведь вы понимаете, что в отработке может содержаться очень большое количество примесей. Собственно, поэтому у масла такой специфический черный цвет. Также нельзя обойти стороной и второе преимущество – простоту изготовления. И если вы умеете работать с инструментами, то без труда сделаете эффективный и простой источник тепла на дешевом топливе.
Испарительные горелки на отработанном масле нуждаются в дополнительном источнике тепла. Поэтому приходится ставить ТЭНы, которые потребляют большое количество электроэнергии. Либо же можно усложнить конструкцию, чтобы масло подогревалось и образовывались легковоспламеняющиеся фракции. Что касается схемы Бабингтона, то она очень простая – без испарения обойтись еще можно, вот только компрессор обязательно использовать. Это вариант конструкции с облегченным распылением топлива.
Переделка промышленных горелок
Стоит заметить, что сделать горелку на масле-отработке с нуля намного проще, нежели переделывать промышленные образцы. Ведь все равно потребуется вкладывать средства. Например, при переделке горелки на дизтопливе придется затратить довольно много денег. В итоге и конструкция оказывается весьма сложной и требуется подогревать масло. Намного дешевле купить готовую масляную горелку или сделать ее самостоятельно.
Некоторые пытаются сделать горелку из паяльной лампы.
Но это не очень хороший вариант, так как принцип работы у нее сильно отличается от того, какой необходим. В паяльной лампе форсунка прогревается, а масло вытесняется за счет давления из форсунки. Бензин – это очищенное топливо, чего не скажешь об отработанном масле. В нем есть и примеси металлов, и продукты сгорания солярки или бензина, а также иные виды загрязнений. В итоге форсунка засоряется очень быстро. Можно, конечно, модернизировать ее, но овчинка выделки не стоит – слишком дорого и трудозатратно. Поэтому рекомендуется отдать предпочтение горелке Бабингтона.
Что потребуется для самостоятельной сборки
А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.
Идеальный вариант – от старого холодильника.
Также вам нужно иметь такие материалы:
- Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
- Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
- Медная трубка, чтобы подавать воздух к сфере горелки.
- Трубка для слива отработки.
- Насос для перекачки излишков в основной бачок.
- Металлическая труба диаметром 2 дюйма для сопла.
- Тройник для двухдюймовой трубы.
- Материалы для сферической форсунки.
Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.
Форсунка
Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм. Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот.
Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.
Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

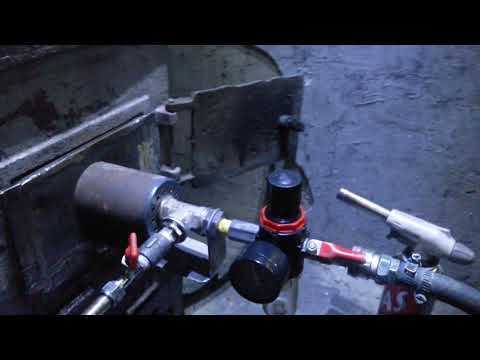

Сборка горелки
А теперь давайте поговорим о том, как сделать горелку на отработке и запустить ее. По сути, после изготовления форсунки можно смело утверждать, что основная часть изготовлена и ожидается только сборка. Теперь нужно все объединить в корпусе.
А в его качестве можно использовать тройник и прикрученную к нему металлическую трубу. Длина ее должна быть примерно 20-40 см. Форсунка должна привариваться или прикручиваться к трубке, которая подает воздух. Второй конец трубки соединяется с компрессором.
Распылитель ставится внутри тройника и закрепляется при помощи фитингов. В самом тройнике нужно сделать отверстие, в него ставится трубка для подачи отработанного масла. Необходимо, чтобы она заканчивалась над распылителем. В качестве отводящей трубки используется нижний элемент тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить излишки в сливной бачок. Чтобы организовать подачу и отвод масла, нужно применять гибкие медные тонкие трубки.
Завершение изготовления

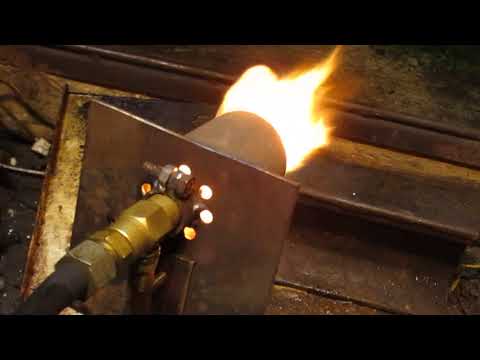

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло.
Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.
Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:
- Компрессор.
- Масляный насос.
- Нагревательный элемент.
К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе – отработанное масло стоит копейки.
Сделать обогреватель на отработанном масле – Новости Матери-Земли
ОБНОВЛЕНИЕ И ОБЪЯВЛЕНИЕ, март 2006 г.:
Я с интересом и некоторым беспокойством прочитал письмо Мэри Хаммерсмит в выпуске за февраль/март 2004 г. относительно обогревателя на отработанном масле из выпуска за сентябрь/октябрь 1978 г. Я помогал строить этот обогреватель в 1978 году. Я использовал его у себя дома и написал о нем оригинальную статью.
Вот ложка дегтя: когда эта печь была спроектирована и построена, большая часть моторного масла была разработана для автомобилей с большим рабочим объемом докаталитической эры. Поскольку требования экономии топлива и федеральные стандарты выбросов стали влиять на производителей автомобилей, им пришлось производить меньшие по размеру и более мощные двигатели, которые работали при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 19-го века.70-е годы. Впоследствии моторное масло иногда вскипало в картерах автомобилей, а в начале 1980-х годов в моторные масла из соображений безопасности добавляли антивскипающую присадку. Это значительно повысило температуру сгорания масла. Естественно, это повлияло на работу нагревателя на отработанном масле, и оригинальные НОВОСТИ МАТЕРИ-ЗЕМЛИ прекратили продажу планов, когда жалобы выявили проблемы.
В современных магазинных обогревателях на отработанном масле используется технология, отличная от нашей старой горелки капельного типа. Новые модели, одобренные UL и EPA, оснащены специальными подогревателями и системами впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелками на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу с достаточной степенью уверенности сказать, что EPA никогда не одобрило бы эту технологию, если бы она была промышленным устройством.
Ричард Фройденбергер
Хендерсонвилль, Северная Каролина
Что это, банки? Вы говорите, что стремительный рост цен на нефть, электричество, уголь и другие виды топлива вынуждает вас искать более дешевый способ обогреть свой магазин, гараж или дом предстоящей зимой?
Что ж, больше не царапайте! Потому что НОВОСТИ МАТЕРИ-ЗЕМЛИ здесь, чтобы рассказать вам о прекрасной маленькой печи, разработанной ее исследователями, которая почти ничего не стоит в строительстве и еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое десятки тысяч станций технического обслуживания по всему миру страна все равно раздаст бесплатно тому, кто ее утащит).
Это дешево, чисто и экологически безопасно!
Ага. Мы уверены, что вы, вероятно, уже съеживались при мысли о сжигании «старого грязного» картерного масла в обогревателе, установленном прямо здесь, скажем, в вашей милой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] слитое масло — при использовании в качестве топлива — может выделять значительное количество тепла, и [2] при подаче в правильно сконструированную горелку картерное масло сгорает как чисто и без заметного запаха.
И уж точно не кусаться! Старое моторное масло все еще доступно (в бочках на 55 галлонов) по запросу, по крайней мере, на трех из четырех заправочных станций на Североамериканском континенте. И хотя верно то, что небольшое количество автомобильных гаражей и заправочных станций теперь берут несколько центов за галлон за отработанное масло, столь же верно и то, что равное количество разбрызгивания окупится, если вы вывезете отработанное масло из картера.
Все усредняется.
Кроме того, насколько могут определить экологически ориентированные исследователи MOTHER EARTH NEWS, по крайней мере по двум причинам, даже планета получает пользу, когда старое моторное масло сжигается в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, который перерабатывается. «Ещё один раз» в качестве топлива примерно равно на один галлон свежей нефти меньше, которую нужно выкачивать из-под земли и перерабатывать, и [2] переработка отработанного моторного масла таким образом создаёт гораздо меньше загрязнения, чем — как это обычно делается — «утилизировать» жидкость, выливая ее на свалку, в реку, озеро или океан.
Как построить масляную горелку за 500 долларов… за 36 долларов!
MOTHER EARTH NEWS Печь на отработанном масле (которая выделяет больше тепла, чем некоторые масляные печи за 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов) в основном потому, что ее основное «сырье» добывается из выброшенного электрического водонагревателя.
. Такие обогреватели всегда доступны «бесплатно» в переулках за бытовыми приборами или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен настоящий выбор юнитов на выбор, совершите короткую «шопинговую» поездку в ваш дружелюбный район или небольшую городскую свалку.
Просто убедитесь, что выброшенный водонагреватель, который вы подбираете, является моделью с электрическим нагревом (газовый нагреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И позаботьтесь о том, чтобы НЕ выбирать обогреватель с оцинкованным баком (его очень легко узнать по серебристому покрытию), так как оцинкованный металл при нагревании выделяет ядовитые пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо произведенных здесь, в Соединенных Штатах, имеют оцинкованные баки. Так что присмотритесь. Шансы девять к одному в вашу пользу.)
Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя бочкой на 55 галлонов.
Указанный нами танк — единственный путь по крайней мере по четырем причинам:
[1] Металлические стенки выброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] накапливать и излучать тепло более эффективно и [б] противостоять выгоранию гораздо эффективнее, чем более легкая оболочка барабана. Наши эксперименты фактически показывают, что ожидаемый срок службы печи или печи, сделанной из хорошего выброшенного бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из 55-галлонной бочки. При осторожности бак водонагревателя должен прослужить даже всю жизнь.
[2] Стандартные 55-галлонные бочки имеют «ребра жесткости», которые уродливы и ничего не делают, кроме как мешают, когда бочки сверлят и режут во время их превращения в печи. Баки водонагревателей не имеют ребер, поэтому проблем с ними не возникает.
[3] Благодаря тонкой оболочке и ребрам почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием».
С другой стороны, тяжелые стенки и превосходная конструкция бака водонагревателя практически гарантируют герметичность конечного продукта.
[4] В наши дни существует такой оживленный рынок переработанных бочек, что стоимость бочек иногда достигает 7 долларов за штуку. Выброшенные водонагреватели, однако, может бесплатно забрать любой, кто их вывезет. А когда можно получить лучший продукт за меньшие деньги… почему бы и нет?
Выбирайте, выбирайте и планируйте заранее
Почти любой резервуар электрического водонагревателя емкостью от 30 до 50 галлонов должен прекрасно работать, если его преобразовать в обогреватель, работающий на отработанном масле. Нашим личным фаворитом, однако, является 40-галлонный блок (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, он представляет собой красивую печь или печь и обычно поставляется в квадратном шкафу из листового металла, который можно довольно ловко разобрали некоторые внутренние части масляной горелки.
Излишне говорить, что любой выброшенный водонагреватель, который вы планируете переработать, должен быть очищен (от листового металлического покрытия и изоляции) «в поле», а его бак проверен на наличие чрезмерной коррозии или утечек (ищите пятна или полосы ржавчины). , обычно идущие от шва или сварки). Нет смысла таскать неисправный контейнер домой, а затем снова возвращать его на свалку.
ОК. У вас есть хороший, прочный танк, который вам нравится? Отлично. Поставьте его на край и представьте мысленным взором, как он будет выглядеть после того, как превратится в печь. Помните, что дверца доступа к готовому изделию должна располагаться напротив (или как можно ближе к противоположности) шва бака и всех неприглядных фитингов и отверстий в элементах.
Имейте в виду также, что есть очень много различий в мусорных баках водонагревателя. У некоторых просто естественно, что вся их фурнитура находится в правильных местах, а у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы любой конкретный переработанный контейнер справился с этой задачей.
(Это «бродяжничество», конечно, может сыграть вам на руку. Например: благодаря «странному» фитингу, уже установленному на найденном нами резервуаре, мы могли установить круглую дымовую трубу шестидюймового диаметра на наш Готовая печь заключалась в том, чтобы сжать вентиляционную трубу, пока она не приобрела овальное поперечное сечение 5 X 7 дюймов. Конечно, это было немного больше работы, но это, безусловно, придало нашей печи вид изготовленной на заказ, «купленной в магазине»!)0003
Чтобы помочь в сборке, обратитесь к нашим схемам и фотографиям нагревателя на отработанном масле.
Легко!
Исследовательская группа MOTHER EARTH NEWS специально разработала этот обогреватель на отработанном масле как простой, собранный на болтах узел, который должен быть в состоянии собрать любой, даже достаточно знакомый с ручными (или электрическими) инструментами. СОВЕТ: Если у вас есть резак или доступ к нему и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжечь их» — это самый быстрый и простой способ сделать резку металла, которую требует этот проект.
В противном случае электрическая сабельная пила — предпочтительно промышленная модель — является мощным удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей цене 12 долларов в день).
Начните сборку вашей печи, нанеся мелом все отверстия, которые показаны на схемах нагревателя на отработанном масле, которые вам нужно будет прорезать в стенках бака утилизированного водонагревателя, положить контейнер на бок и поджечь или выпилить дверцу доступа. Затем поставьте бак вертикально и вырежьте отверстия для дымохода и дымохода.
ПРЕДОСТЕРЕЖЕНИЕ: Не делайте отверстия для забора и дымохода больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить вокруг дымовых труб печным цементом) . На самом деле, лучше оставить отверстия чуть меньше (просто на всякий случай), а затем потратить несколько минут на то, чтобы подпилить их до нужного размера. На самом деле, в такой процедуре вообще нет «пустой траты времени», так как вы все равно захотите подпилить и сгладить каждый отпиленный или обожженный металлический край на готовой печи.
Теперь переверните бак на верхнюю часть и просверлите отверстия в дне контейнера для стойки трубы, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тисках, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Подставка для труб также должна быть закреплена болтами, пока бак все еще перевернут.
Затем переверните старый бак водонагревателя правой стороной вверх (чтобы он стоял на своих новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы его нашли. . Пока вы это делаете, закройте отверстия нагревательного элемента квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки бака, чтобы сформировать «бутерброды».
Смотрите! Мы же говорили вам, что это совместный проект!
Суть дела
Сердцем нашего обогревателя на отработанном масле является блок горелки.
Он состоит из перфорированной шестидюймовой чугунной сковороды, шестидюймового круглого куска перфорированной стальной пластины толщиной 1/4 дюйма и восьмидюймовой стальной сковороды, скрепленных болтами. сэндвич (с прокладками труб между основными компонентами). Узел поддерживается четырехдюймовым патрубком из трубы 3/4 дюйма и двумя фланцами пола 3/4 дюйма.
Каждая горелка, конечно же, должна иметь вентиляционное отверстие. В этом случае дымоход (или дымоход) из 6-дюймовой дымовой трубы, которая уходит не менее чем на шесть дюймов вниз в нагревательную камеру. Этот дымоход может быть оснащен заслонкой, если вы хотите (хотя мы не сочли такое дополнение необходимым). обернуть 1/4-дюймовый наружный диаметр трижды оберните вокруг него мягкую медную трубку, подведите нижний конец линии к положению непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя.
Когда медная трубка, обернутая вокруг вентиляционной трубы, покрыта 12-дюймовой большей (8-дюймовой) дымовой трубой, а колено 4-дюймовой дымовой трубы под углом 90° крепится сбоку от 8-дюймовой трубы, поэтому что он надевается на нижний конец медной трубки, образуется предварительный нагреватель.
Эта особенность является одной из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.
Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая 4-дюймовая дымовая труба и воронка или конус из листового металла (из «кожи» спасенного водонагревателя) диаметром примерно равен диаметру узла горелки плиты – крепится к нижней части трубы.
После сборки весь этот узел «предварительный нагреватель, 4-дюймовая дымовая труба, воронка» может свободно перемещаться вверх или вниз по своему усмотрению, если только вы не заблокируете его в оптимальном рабочем положении (горловина воронки должна быть примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды). Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который можно плотно зажать вокруг 4-дюймовой дымовой трубы после того, как она была поднята или опущена по мере необходимости, прекрасно дополняет счет как единственный фиксирующий механизм, который вам понадобится.
Последние штрихи
Дверца масляной горелки упирается в раму, прикрепленную болтами к внутренней стороне ее отверстия. Он закреплен кромкой, прикрепленной болтами к внутренней стороне одного из его краев, и оконной защелкой, прикрепленной болтами к внешней стороне противоположного края. Короткий кусок уголка, прикрепленный к двери в качестве ручки, облегчает снятие и замену всего узла в тех редких случаях, когда вам захочется его снять. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой заслонкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя вашей печи, если у вас когда-нибудь возникнут вопросы о его цвете, высота и т.д.)
Покрасьте готовую печь матовой черной краской Thurmalox 270, установите устройство на место и закрепите его болтами, заполните узел горелки измельченным асбестом (или, что еще лучше, Insblock, асбестовым кирпичом, производимым компанией E.
P. Green и продаваемым по всему миру). страна), а дно топки засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите действительно украсить его для гостиной! Подсоедините масляную линию с гравитационной подачей и дымоход в соответствии с утвержденными методами подачи топлива и вентиляции, затем зажгите, откиньтесь на спинку кресла и наслаждайтесь теплом!
Ага! Это действительно работает!
Если наши обширные испытания этой печи являются каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по тепловой мощности. Прототип, который мы собрали, обошелся нам в общую сумму в 36,14 доллара, и мы купили почти все, что входило в печь, кроме бака водонагревателя, из которого состоят ее кишки. Вы, вероятно, можете довольно легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор дымоходов, металлолома, винтов, болтов и т. Д., Валяющихся в магазине. В любом случае, у вас не должно уйти больше одного хорошего дня, чтобы собрать весь этот проект воедино… и каждый раз, когда вы можете добавить один долгий день к 36,14 доллара или меньше и получить печь за 500 долларов, вы ничего не сделаете.
‘ Плохо!
Но, конечно же, это только начало! Потому что единственное, что дешевле, чем строительство невероятно дешевой горелки на отработанном масле MOTHER EARTH NEWS, — это эксплуатация устройства после его сборки!
Во-первых, печь выбрасывает ужасно много БТЕ (нет, у нас нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка производит 21 000 полезных БТЕ в час, что достаточно для обогрева хорошо утепленного небольшого дома).
Во втором топка изливает все это тепло, просто потягивая свое топливо (при настройке на максимальную эффективность агрегат потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или больше! ), что эквивалентного размера (и очень дорогая!) Коммерческая мазутная горелка выпила, когда наши исследователи проверили ее на нашей плите.
И в-третьих, топка НОВОСТИ МАТЬ-ЗЕМЛЯ была рассчитана на работу на «бесплатном» отработанном картерном масле! Поэтому неудивительно, что мы считаем, что наш маленький драгоценный камень может окупить свою скромную первоначальную стоимость менее чем за две недели.
После этого он работает абсолютно бесплатно!
Есть причина для такой эффективности
Нелегко, конечно, придумать такую экономию в наше время, если только не потрудиться над этим. Что и сделали наши исследователи.
Горелка на отработанном маслеMOTHER EARTH NEWS разрабатывалась несколько месяцев. Описанная здесь печь представляет собой «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] переработки отработанного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом. Конечно, может быть, но пока кто-нибудь не покажет нам это, мы считаем, что наша печь «собери все вместе за один день из материалов стоимостью 36 долларов, а затем запусти ее на бесплатном топливе» — это почти лучший способ, которым вы можете». re собираюсь найти, чтобы согреться в холодные месяцы вперед.
Thurmalox 270 — потрясающая краска!
Это правда, что ребята из Исследовательского центра НОВОСТИ МАТЬ-ЗЕМЛЯ долго и упорно работали над созданием сверхпростой и сверхэффективной горелки на отработанном масле.
И некоторые люди здесь, в редакциях, думают, что исследовательская группа журнала, возможно, даже работала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой, как они знали, рано или поздно им придется столкнуться: что они будут рисовать? печь с раз она была закончена?
Как хорошо известно команде магазина НОВОСТИ МАТЕРИ-ЗЕМЛИ, ответ на этот конкретный вопрос найти совсем не просто. Деннис Беркхолдер, в частности, наносил больше слоев разных видов и марок и составов «гарантированной, термостойкой, новой, улучшенной, космической эры (и дорогой)» краски на большем количестве тестовых печей — а затем наблюдал, как все это сгорает. когда в первый раз зажгли эти печи или нагреватели, — чем он заботится о том, чтобы помнить.
Вкратце: сейчас очень много компаний продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые — для всех практических целей — не стоит окунать кисть.
Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто поставил баллончик с краской Thurmalox 270 — еще одной из тех «термостойких» (что бы это ни значило) красок — на полку, не испытав пришел некоторое время назад.
Очевидно, не было никаких причин подвергать его специальному испытанию. Очевидно, что это просто разочаровывает, как и все остальные «термостойкие» (что бы это ни значило) краски, которые не удавались в прошлом.
Так получилось, что Деннис, роясь в поисках чего-нибудь, чтобы побрызгать (а потом, конечно, снять) новую горелку на отработанном масле, нашел банку с образцом Thurmalox 270, спрятанную на задней части полки. «Можно попробовать, — рассуждал он. «Я знаю, что это не сработает, но тогда и ничего больше не сработает. Кроме того, это сэкономит нам время на поиски чего-то другого, что не сработает.
Представьте себе удивление Денниса (и всех остальных!), когда правильно распыленный и должным образом отвержденный Thurmalox 270 не только не отслаивался и не сгорал от новой плиты MOTHER EARTH NEWS во время всесторонних испытаний, но даже не трескался, не сходил с ума, или обесцветить! Привет! Эти ребята из Дампни знают, что делают!
Быстрый телефонный звонок на завод компании в Массачусетсе выявил несколько интересных фактов: [1] Thurmalox 270 отличается и работает так, как он работает, потому что он основан на силиконе, [2] краска была специально разработана, чтобы выдерживать постоянные температуры 1200 °F, и [3] он настолько хорош, что многие производители коммерческих печей используют его для окраски своих агрегатов на заводе.
Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по 2 доллара за банку, а затем смотреть, как они испаряются или слезают, как свинья с чесоткой, когда вы впервые разводите огонь в своем доме. самодельная печка. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и, если только вы не по неосторожности поцарапаете горелку, вам больше никогда не придется красить свою шикарно выглядящую печь.
Лично мы убеждены, что принимаем Турмалокс.
Как зажечь и использовать печь на отработанном масле
Пропитать асбест в нижней сковороде керосином. Затем свободно скомкайте несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Подожгите бумагу и пропитанный асбестом и заприте входную дверцу.
Теперь подождите, пока быстро горящая бумага не начнет подавать пылающий керосин, и керосин полностью нагреет узел горелки. Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с передовой практикой топливопровода), чтобы от 3/4 до одной кварты масла (если вы хотите получить максимальный нагрев) могли капать в горелку каждый час.
Вот оно! Пока вы продолжаете подливать отработанное масло в эту печь, она будет продолжать сжигать его таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют этот дорогой «настоящий» мазут.
Одного свечения хватает на несколько недель… даже на всю зиму!
ПРЕДУПРЕЖДЕНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАПОЛНИТЬ ГОРЯЧУЮ ПЕЧЬ КЕРОСИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ВО ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ЛЕГКО ВОСПЛАМЕНЯЕМОЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!
Ведомость материалов
- Нагреватель (1) — выброшенный электрический водонагреватель, неоцинкованный, 30–50 галлонов
- Впускной канал (1) 3,00 $ Дымоход 12″ X 8″
- (1) 1,25 18″ X 4″ дымоход
- (1) .80 4″ колено 90 градусов
- (1) 1,00 10-футовый подвесной ремень
- (1) — 12-1/2″ X 6-1/4″ кусок листового металла
- (1) — кусок листового металла 23″ X 12″
- Дымоход (1) 4,75 Тяжелая дымовая труба 36″ X 6″
- (1) 1,00 6″ реверсивный стальной шпиндель (заслонка дымохода)
- Горелка в сборе (1) 4,00 6-дюймовая чугунная сковорода
- (1) 3,00 8-дюймовый стальной пробный поддон
- (1) 3,00 1/4″ X 6″ стальной лист
- (1) . 60 1/4″ X 12″ повторный болт
- (1) .20 1″ X 9″ длина E.M.T. (электрическая металлическая трубка)
- (1) .40 3/4″ X 4″ ниппель (резьбовая трубка)
- (2) 1,20 3/4″ напольный фланец
- Узел подачи топлива (1) 3,00 7 футов, длина 1/4″ Н.Д. мягкая медная леска
- (1) Рулон 30,00 3/8″ Н.Д. мягкая медная леска
- (2) 8,50 Уличные колена 2″ от наружной до внутренней резьбы
- (2) 6,20 2-дюймовые вентилируемые заливные пробки с наружной резьбой
- (2) Переходник 1,25 3/4″ с наружной резьбой на 1/2″ с внутренней резьбой
- (2) Ниппели с наружной резьбой 0,80 1/2″, закрытые
- (2) 5,60 Отсечные клапаны с внутренней резьбой 1/2″ на внутреннюю резьбу 1/2″
- (2) 0,85 1/2″ наружная резьба до 3/8″ Н.Д. развальцовка с наружной резьбой, с развальцовочными гайками
- (2) 0,75 1/4″ наружная резьба до 3/8″ Н.Д. развальцовка с наружной резьбой, с развальцовочными гайками
- (2) 5,20 1/4″ игольчатые клапаны, внутренняя резьба
- (2) Ниппели с наружной резьбой 0,4 1/4″, закрытые
- (1) . 90 1/4″ внутренняя резьба T
- (1) 0,70 1/4″ наружная резьба до 1/4″ Н.Д. раструб с наружной резьбой, с накидной гайкой
- Ножки, дверь и опоры (1) Плоский приклад 1,14 1/8″ X 3″ X 36″
- (1) 1,20 3/32″ X 1/12″ X 60″ плоский приклад
- (1) .60 1 ”X 1” X 8″ уголок
- (1) 1,05 оконная защелка
- (1) — 2″ X 2″ лом листового металла
- (45) 2,50 10-32 болты с полукруглой головкой с гайками, 3/4″
- (21) Болты с полукруглой головкой 1/4″ с гайками, 3/4″
- (3) Шурупы для листового металла № 10, 1/2″
- (8) Плоские шайбы 3/16″
- (6) Стопорные шайбы 3/16″
- (13) Стопорные шайбы 1/4″
- (4) Гайки 1/4″
- (1) 2,00 100 фунтов. мешок мелкий песок
- (1) Трубная заглушка .45 3/4″
- (1) 2,00 13 унций. баллончик с высокотемпературной краской (Thurmalox 270, $5,98)
- (1) 7,00 декоративных орлиных кастрюль с асбестом (Insblock: 37,92 долл. США за коробку – 6 912 куб. дюймов)
- Принадлежности (1) Зажим типа «крокодил» .25
- (1) .60 3/4″ ниппель с наружной резьбой, 2″
- (1) 2,95 3/4″ внутр. резьба на 3/4″ внутр. резьба запорный клапан
- (1) Уличное колено 1,05 3/4″ с наружной резьбой
60 1/4″ X 12″ повторный болт
90 1/4″ внутренняя резьба T
дюймов) Общая стоимость базовой печи без внешней сантехники: $36,14
Общая стоимость печи в комплекте с наружной сантехникой, аксессуарами, отделкой, промышленной краской и стоимостью чертежей: $123,02
Потребность в инструментах
- Электродрель
- Сверла 1/8″, 13/64″, 1/4″, 13/32″ и 1/2″
- Промышленная сабельная пила (аренда 12 долларов США в день) или резак
- Авиационные ножницы
- Отвертка
- Тиски
- Ножовка
- Рулетка
- Мел или карандаш
- Молоток
- Тиски или плоскогубцы
- Четыре С-образных зажима
- Плоский или полукруглый напильник
- Уровень
- Квадрат
- Труборез
- Инструмент для развальцовки
- Ассортимент концевых ключей
- Трубный ключ
Первоначально опубликовано как «Нагреватель на отработанном масле матери» в сентябре/октябре 1978 выпуск НОВОСТЕЙ МАТЬ-ЗЕМЛЯ.
Горелки на отработанном масле Общественная группа
Дополнительные опции
Привет всем, рассматриваю возможность установки Bairan STW 120 в более старый 20/25 Worcester Danesmoor, котел поставлялся с уравновешивающим дымоходом, могу ли я использовать уравновешенный дымоход дымоход, как это выглядит с горелкой Bairan, крышка горелки не возвращается, она будет использовать только воздух из комнаты, и я могу добавить вентиляционное отверстие? (Я кладу его в специально построенный открытый сарай, так что легко… Еще добавить дополнительные вентиляционные отверстия). Я думал о том, чтобы использовать меньшую форсунку, может быть, 0,8, чтобы уменьшить размер пламени, поскольку 20/25 – довольно маленький котел, горелке может потребоваться расстояние и поддержка. Я еще не заказал горелку, так как к тому времени, когда я построю сарай и т. д., гарантия в значительной степени истечет, ха-ха.
Дополнительные параметры
Привет, кто-нибудь из присутствующих, использующих AT400
Комментирование этого сообщения отключено.
Дополнительные опции
Привет всем
В продолжение моего последнего поста с моей горелкой emb 20 и протекающим котлом. Задняя часть треснута и течет
Котел ремонту не подлежит поэтому ищу рекомендации
В данный момент рассматриваю грант вихрь 120-155 (36кВт-46кВт).
Любые варианты получше
Базируется в Ирландии
Комментирование этого поста отключено.
Ryan Buikema поделился ссылкой.
Другие варианты
Масляная горелка My Blue Flame
YOUTUBE.COM
Горелка на отработанном масле Blue Flame: зажги
Много лет назад я сделал масляную горелку с синим пламенем из медного пистолета-распылителя труба для горения с отверстиями и 30-ваттный коммерческий воздушный насос гидропонного типа. Это работает…
1 Нравится
Комментирование этого поста отключено.
Другие варианты
Ищу мини-горелку для обогрева моей теплицы 17×20 футов этой зимой по вечерам. Какие-нибудь рекомендации по контейнерам, на которых можно основывать дизайн? Я не уверен, насколько маленьким я могу стать с концепцией, все еще работающей, поскольку я не хочу, чтобы маленькое пространство стало слишком горячим.
Редактировать: Я имею в виду небольшой баллон с кислородом (20 куб. футов) или мини-бочонок для домашних пивоваров с достаточным количеством топлива, чтобы поддерживать его работу. Затем плотно окружите его несколькими бочками на 55 галлонов, наполненными водой, чтобы они действовали как радиаторы, сохраняя тепло в теплице после того, как она сгорит в течение ночи.
Другие варианты
Простая вставка для сжигания отработанного масла для дровяной печи.
Воспроизвести видео
Дополнительные опции
Наконец, после многих лет строительства горелок на отработанном масле, у меня есть идеальное горение, это бездымное горение через 30 секунд, эта кастрюля для булочек теперь встроена в печь высотой 4 фута в моей мастерской и отлично обогревает место, и при этом сжигая газы, он горит горячее, чем все мои предыдущие, и использует половину топлива,
Другие варианты
Я никогда не видел маленький обогреватель на отработанном масле, есть ли такой? Кажется, все 1, которые я видел, большие для коммерческого использования.
Там, где я живу, не бывает плохих зим, но кто-нибудь когда-нибудь смешивал wvo в маленьком керосиновом обогревателе? Просто интересуюсь.
– спасибо
Дополнительные параметры
Моя горелка Clare hecla CK, переделанная горелка
Дополнительные параметры
Новичок в группе, надеюсь, кто-то может помочь. У меня есть этот фильтр на моем mx200. Я хочу изменить эту настройку на стиль побочного фильтра, чтобы сделать ее быстрее и меньше беспорядка. (знаю, что будет немного дороже) … Еще
Недостаток в том, что в баке есть один, может быть, я могу устранить, если буду чаще менять спин-офф? Изображенный заводской фильтр 100 микрон, я не уверен, какой номинал фильтра внутри бака. Кто-нибудь делает что-то подобное? Спасибо
Комментирование этого поста отключено.
Дополнительные опции
У меня есть обогреватель на отработанном масле, работающий на чистом топливе.
Сегодня он случайно отключился, и при попытке перезагрузить его насос не активируется для подачи масла в блок. Я могу включить насос вручную, но он больше не будет включаться автоматически через блок. Кто-нибудь знает, что может быть причиной этого?
Дополнительные параметры
Здравствуйте. Это моя попытка построить масляный бак, работающий на старом масле VG без нагнетателя воздуха. Работает хорошо, но дыма маловато..
Как я могу это улучшить…?
Спасибо
Дополнительные опции
Немного сыровато, на самом деле не правильно рисует какие-либо предложения!?

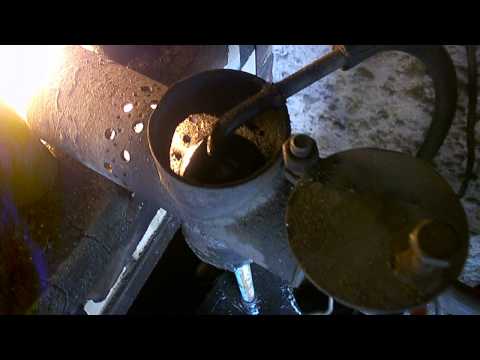

Разрывная бочка в верхней части 20-литровой жестяной бочки отрезана. Дымоход плотно прилегает к гребню тормозного барабана и плотно прилегает к верхней части барабана.
Горит и горит какое-то время, черный дым и не так сильно греется, как хотелось бы.
Дополнительные параметры
мой поделки.
5 песо вставьте монету за использование моей масляной плиты.
Дополнительные параметры
Ребята, вопрос. У меня есть старая чистая топочная печь. Как вы процеживаете/фильтруете моторное масло для использования? Это ново для меня. Только что получил магазин с печкой. Работает отлично, просто хочу быть готовым к холодным месяцам, которые рядом!
Дополнительные опции
Привет всем новым участникам из Ирландии
У меня новая горелка на отработанном масле Kroll emb20.
Сегодня первый раз запустил на 20 минут и после остывания чугунный котел дал большую течь😵💫
Чугунные котлы… Больше подходят или искать другой тип котла?
Я был поражен, как быстро тепло передавалось к радиаторам дома, и я задаюсь вопросом, не слишком ли большая мощность горелки для котла…
Открыт для рекомендаций и заранее благодарен
Джей Гудвин поделился ссылкой.
Еще варианты
Что ж, опять приближается время года, старина зима. Если вы ищете способ обогреть свой магазин, посмотрите мою сборку на YouTube. В этом году я изготовлю пару новых конструкций горелок и внесу в них несколько изменений, чтобы повысить эффективность нагревателя, так что впереди еще много видео. Благодарю вас!
YOUTUBE.COM
Строительство нового нагревателя цеха отработанного масла! Ультра эффективный! Проект «Сделай сам»

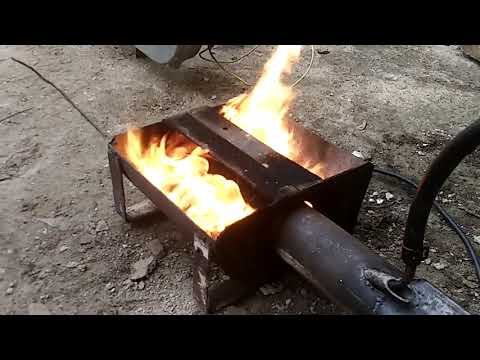

Привет! Это моя горелка на отработанном масле, которую я построил, чтобы поддерживать тепло в магазине во время выполнения других проектов. эти lmk, если установка выглядит достаточно хорошо, чтобы бросить в магазин. Планирую найти еще один старый бак для сжиженного нефтяного газа, чтобы использовать его в качестве рекуператора тепла в будущем.
-Тормозная магистраль 1/4… Более гравитационная подача
-Вентилятор надувного матраса
-1″ черная труба, приваренная чуть выше половины бака, чтобы предотвратить утечку в любое время
-45° 1″ колено для направления воздуха вниз
Воспроизвести видео
4 «Нравится»1 Поделиться
Комментирование этого сообщения отключено.
Дополнительные опции
Нужны рекомендации, нужна горелка на отработанном масле мощностью 15 кВт для модернизации старого керосинового котла, к счастью, у меня есть линия сжатого воздуха рядом с ней.
Большое спасибо
Комментирование этого сообщения отключено.
Дополнительные опции
Sziasztok légporlasztásos olajégő levegő ellatást mivel oldották meg ami fojamatos üzemet bír?
Комментирование этого сообщения отключено.
See More Posts…
| Схемы обогревателей на отработанном масле | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Техническая поддержка включена! | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
Схемы обогревателя на отработанном масле |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Схемы нагревателя на отработанном масле |
||||||||||||||||||||||||||||||||||||||||||||||||||
| Приобретение планов Покупая, вы получаете эксклюзивный доступ к этим замечательным планам на 90 дней.  В течение этого времени вы можете просматривать, загружать и распечатывать планы столько раз, сколько пожелаете! Информация для входа будет отправлена на указанный адрес электронной почты в течение 48 часов после оплаты. |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Узнать больше |
||||||||||||||||||||||||||||||||||||||||||||||||||
| Материалы для скачивания: Нагреватель на отработанном масле — листовка (PDF) |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Запчасти и аксессуары: |
||||||||||||||||||||||||||||||||||||||||||||||||||
| Вас также могут заинтересовать вентилятор нагнетателя горения и топливный насос Murphy MP-1 | .||||||||||||||||||||||||||||||||||||||||||||||||||
|
Топливный насос Murphy MP-1 |
Нет в наличии |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
Добавить уплотнения Viton |
Нет в наличии |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
Вентилятор камеры сгорания |
Нет в наличии |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
Наши схемы котлов на отработанном масле доступны здесь! |
||||||||||||||||||||||||||||||||||||||||||||||||||
| Схемы подогревателя отработанного масла | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
Превратите бочку на 55 галлонов и баллон с пропаном на 100 # в Free Heat из нагревателя Zero Smoke Waste Oil Heater , который вы можете построить примерно за 2 недели . |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
Чем этот обогреватель отличается от других обогревателей на отработанном масле? |
||||||||||||||||||||||||||||||||||||||||||||||||||
| Загружаемые материалы: Нагреватель на отработанном масле — листовка (PDF) |
||||||||||||||||||||||||||||||||||||||||||||||||||
| · Теплопроизводительность: 70 000 БТЕ – 200 000 БТЕ (с регулируемой подачей топлива) · Расход топлива: · Топливо:
· Размеры: · Вес: · Электрика: · Сжатый воздух: · Управление: · Строительство: |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
· Уровень квалификации: · Необходимые специальные инструменты: · Ожидаемый срок службы: · Интервал технического обслуживания: · Ориентировочная стоимость строительства: · Срок строительства: · Фильтры: · Подача топлива: · Выхлоп: |
||||||||||||||||||||||||||||||||||||||||||||||||||
| Часто задаваемые вопросы можно найти внизу этого документа. |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Этот нагреватель был специально разработан для изготовления с использованием общедоступных материалов, которые можно найти в местном хозяйственном магазине и во многих случаях использовать из обычных бытовых приборов. |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Планы стоят 59,99 долларов США, и вы получаете более 60 страниц профессионально нарисованных полноцветных диаграмм с более чем 160 иллюстрациями, описывающими каждый шаг. |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сжигание свободных отработанных масел для отопления не только рационально, но и экологически ответственно. В 1985 году Агентство по охране окружающей среды опубликовало окончательные процедуры утилизации отработанного масла путем сжигания на месте (40 CFR 266.41). Эти процедуры говорят, что есть только одно решение для устранения вашей ответственности за отработанное масло — сжечь его! Кроме того, если вы решите использовать отработанное растительное масло в качестве источника топлива, вы вносите свой вклад в защиту окружающей среды, используя углеродно-нейтральный источник энергии, который не способствует глобальному потеплению! |
||||||||||||||||||||||||||||||||||||||||||||||||||
| В планах: *Оглавление с интерактивными ссылками на каждый раздел компонентов. *Список материалов с описанием, фото и альтернативными предложениями по каждому пункту. *Более 160 иллюстраций, включая
*Полное описание и пошаговых инструкций по изготовлению каждой детали. |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Видеозапись головки горелки на испытательном стенде от заказчика |
||||||||||||||||||||||||||||||||||||||||||||||||||
Для просмотра этого видео необходима последняя версия Flash Player. |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Вопрос : Ответ: Вопрос: Ответ: Вопрос: Ответ: Вопрос: Ответ: Вопрос: Ответ: Вопрос: Ответ: Вопрос: Ответ: Вопрос: Ответ: Вопрос: Ответ: Вопрос: Ответ: Вопрос: Ответ: | ||||||||||||||||||||||||||||||||||||||||||||||||||
Это очень грязные устройства, из-за которых образуется много копоти и дыма. Пистолет-распылитель является более эффективной конструкцией, поскольку распыление топлива перед его воспламенением обеспечивает более чистое горение и большую теплоотдачу. Проблема заключается в топливных насосах высокого давления и крошечных топливных форсунках, которые засоряются из-за частиц и загрязняющих веществ, присутствующих в отработанных маслах. Наш нагреватель распыляет топливо перед его воспламенением, но не использует насос высокого давления или топливную форсунку, в нем нечего засорять, а конструкция устраняет необходимость в дорогостоящей замене фильтров.
Инструкции включают по частям предложения и альтернативы, чтобы свести ваши затраты на строительство к минимуму.
Чтобы получить представление о мощности этого нагревателя, средняя отдельно стоящая дровяная печь производит около 65 000 БТЕ тепла.
Тем не менее, рекомендуется установить всасывающую сетку на всасывающем патрубке для предотвращения попадания палок, веток или дохлых жуков в насос.
Он полностью заключен внутри камеры сгорания, сделанной из напорного бака.
