Вальцовка для медных труб своими руками / Кондиционеры воздуха в Краснодаре

Вальцовка для медных труб своими руками

Если требуется провести вальцовку медных труб, то необходимо использовать специальное оснащение. Однако все нужные действия можно провести и своими руками.

Вальцовка медных труб — это процедура, при которой трубки целенаправленно обрабатывают по заданным параметрам. Это может понадобиться, например, при монтаже кондиционера, при прокладке водопроводной системы.

Для вальцовки в производственных условиях используют вальцы — особый инструмент. Но если потребуется, процедуру можно провести и дома. Главное, действовать аккуратно, чтобы не допустить лишних деформаций и не повредить трубку.

Медные трубки представлены множеством вариантов, как и соединительные элементы. Обычно нетрудно найти нужный профиль и подобрать фитинги. Но иногда без вальцовки не обойтись.

Процедура будет незаменима, если:

производители не выпускают оснащение с нужными параметрами;
нужные фитинги представлены в продаже, но сейчас их нет в наличии;
подогнать трубку нужно с максимальной точностью.

Чтобы провести развальцовку, надо подготовить рабочий комплект.

Вальцовочные инструменты

Для выполнения процедуры необходим специальный инструментарий. Хотя можно изготовить всё необходимое самостоятельно. Стандартный шаблон имеет коническую форму. Его вставляют в трубку. Затем её проворачивают до тех пор, пока не получат нужный результат.

Специальное оснащение для развальцовки

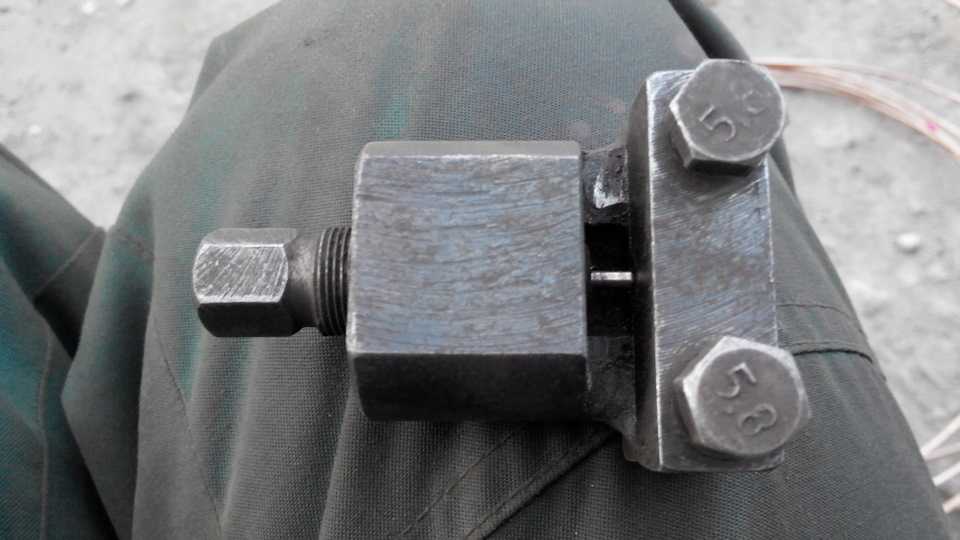

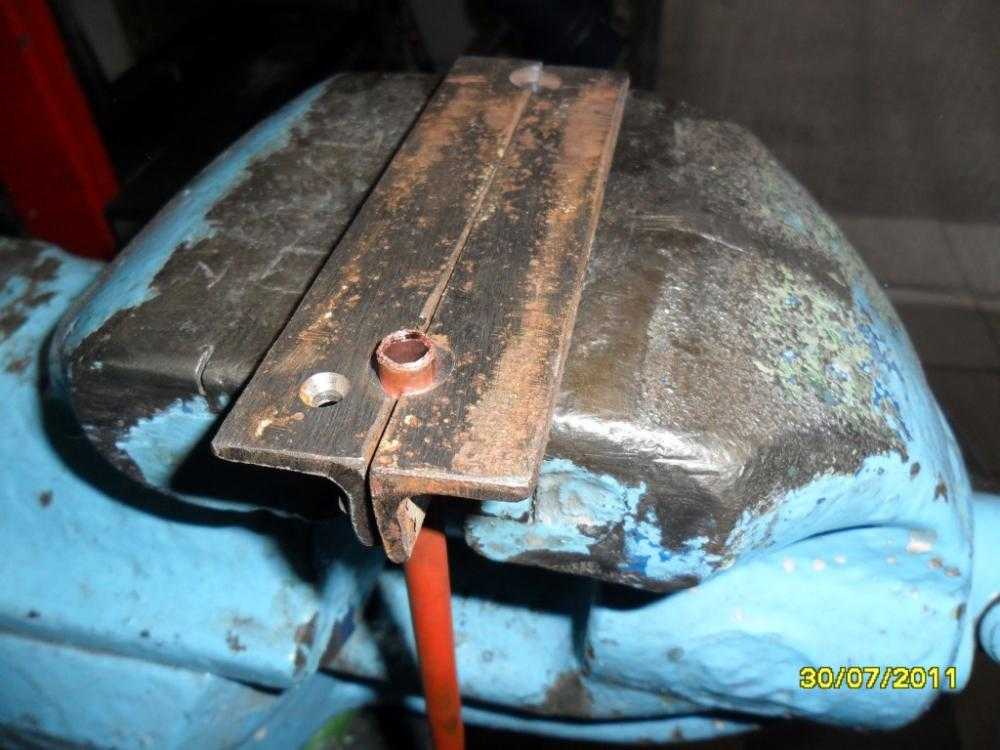

У самостоятельно изготовленного инструментария есть недостатки:

невозможно проконтролировать, насколько точно подогнан элемент;
стенки трубок из меди могут деформироваться.

Самостоятельная вальцовка — не самый надёжный метод. Такой вариант выбирают сравнительно редко. Тем более если необходимо проложить трубу в водоснабжающей системе, установить кондиционер или холодильное оборудование.

Чтобы не сомневаться в итогах работы, нужно обзавестись надёжным оснащением. В домашних условиях часто используется коническая вальцовка. Благодаря струбцинам, на инструмент можно надеть трубку любого размера. Хотя результат обычно всё же далёк от идеала.

В полный вальцовочный комплект входит оснащение с предохранительной трещоткой. А главное — развальцовщик, специально ориентированный на работу с трубками из меди.

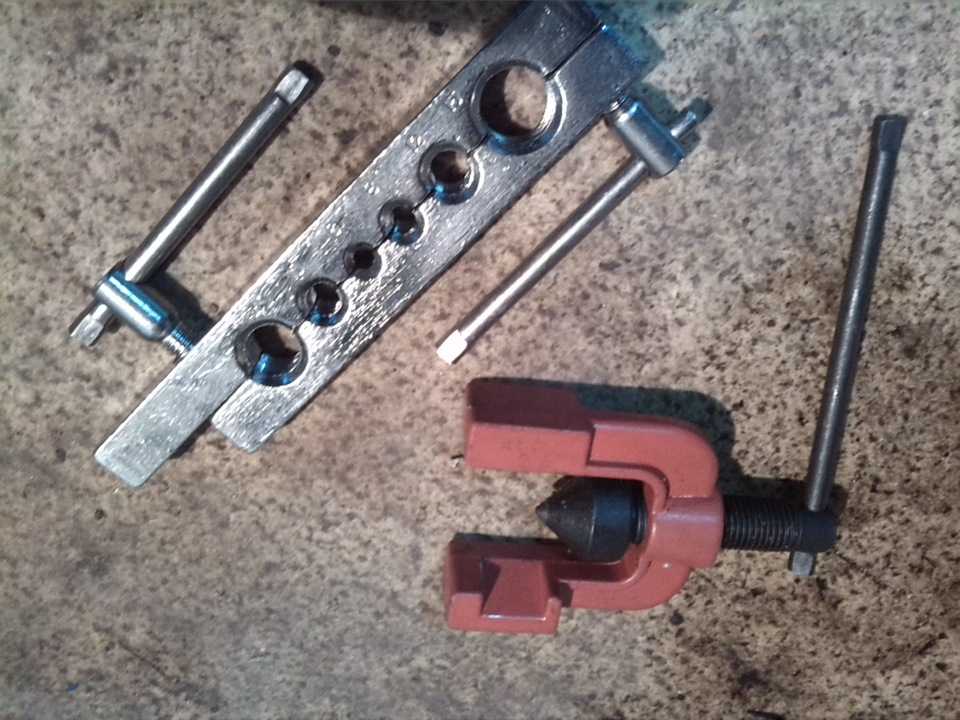

Вальцовки
Горелки, припой, флюс
Труборезы

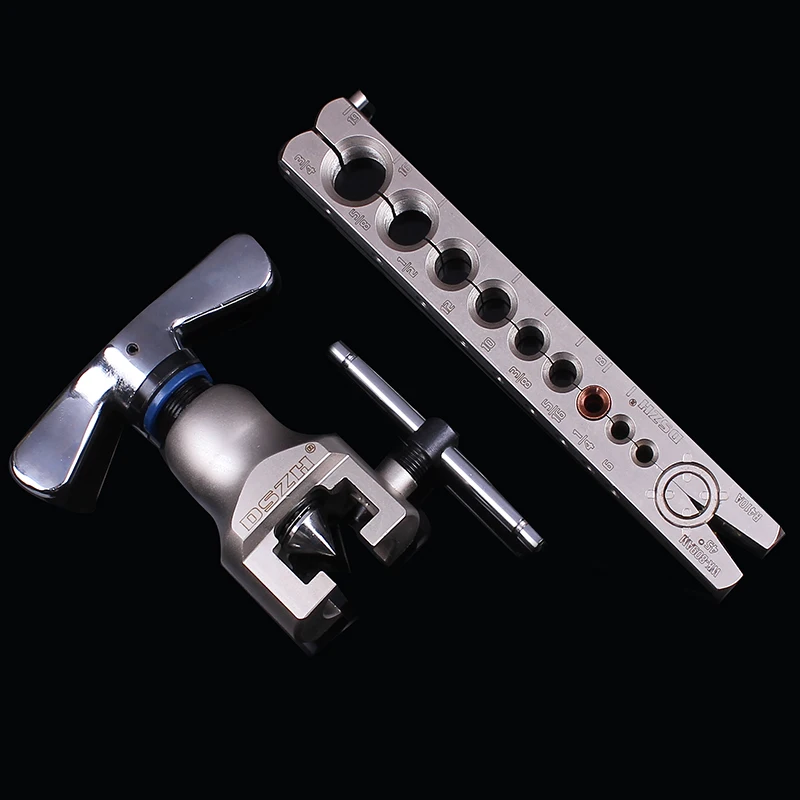

Комплект для развальцовки труб

В разные наборы могут входить те или иные приспособления. Например, среди них можно встретить:

механический или электрический развальцовщик;
комплект расширительных элементов, инструментов для резки труб, ключей.

Обзавестись полным профессиональным комплектом — оптимальный вариант для тех, кто планирует заниматься вальцовкой регулярно. Если же надо только разово провести такую процедуру, то подойдёт и универсальный рабочий набор со стандартным развальцовщиком.

Последовательность действий при развальцовке

Чтобы трубки из меди надёжно соединялись друг с другом, надо провести несколько действий друг за другом:

Очистить конец трубы.
Надеть на зачищенную часть подобранную для этого муфту.
Вставить трубку в развальцовщик и вращать до тех пор, пока не получится 45-градусная кромка.
Аккуратно вынуть трубку.
Закрепить концы с помощью муфты.

В качестве соединителей могут использоваться и другие фитинги. Например, есть такие модели инструментов для развальцовки, с помощью которых трубки подготавливают к пайке. Последовательность действий при этом такая же. Трубку обрабатывают до тех пор, пока не получится заданный размер.

Развальцовка трубок из меди: пример

Данная процедура будет иметь ключевое значение, в частности, при монтаже кондиционера. Ведь от того, насколько качественно удастся провести развальцовку медных трубок, будет зависеть герметичность контура с фреоном. Допускать, чтобы он протекал, нельзя. Иначе вся работа кондиционера сойдёт на нет. Так что выполнить работу нужно с предельно возможной точностью.

В качестве примера можно рассмотреть развальцовку трубки с диаметром ⅜ дюйма. Прежде чем приступать к развальцовке, нужно подготовить несколько инструментов. К ним относятся:

развальцовщик — главное, без чего невозможна работа;
риммер;
труборез.

В этом случае труборез нужен для того, чтобы сразу отрезать трубку нужного размера. После данного шага сечение меняется, уменьшаясь на несколько миллиметров.

Однако нельзя приступать к развальцовке сразу же. В противном случае можно получить совершенно неуместный бортик. Чтобы этого не допустить, надо срезать фаску. Для этой цели используется риммер. Уже после этого шага надо развальцевать изделие. Задача — получить гладкую поверхность без бортика.

Необходимо расширить полученную юбочку в заданных пределах — чтобы на неё можно было накидывать гайку ¼. Трубку надо вынуть из развальцовщика обработанным краем.

После этого останется последний шаг в рамках проводимой процедуры — состыковать детали друг с другом. Развальцованную трубку приставляют к штуцеру, после чего затягивают гайку. При этом надо исходить из того, чтобы закрутить гайку вручную примерно на 90%, а уже потом плотно затянуть ключом.

Если гайка проворачивается с чрезмерным усилием, надо раскрутить конструкцию и попробовать снова. Это важный момент — иначе не удастся достичь нужной герметичности. В таком случае кондиционер будет протекать или же резьбу полностью сорвёт. Чтобы не приходилось проводить процедуру снова, лучше с самого начала надёжно соединить детали.

Развальцовка медных трубок видео

Развальцовка медных труб кондиционера • Как это делается

Когда оба блока кондиционера уже установлены, нужно приниматься за один из важнейших этапов – нужны трубки для кондиционера, соединяющие внешний и внутренний блоки, по которым циркулирует хладагент. Эти трассы сделаны из меди, подключаются непосредственно к блокам и от качества соединения зависит работоспособность всей системы. Первое, что нужно сделать, определить трубку подачи фреона во внешний агрегат и ту, что отвечает за обратный ход материала. Сделать это просто – магистраль, подающая хладагент наружу, имеет больший диаметр. Также необходимо учесть, нужны ли ловушки для масла, и подготовить обратные гайки. В этой статье мы расскажем, как правильно сделать и подключить медные трубки для кондиционера, по которым циркулирует фреон. Почему заниматься прокладкой магистралей выгодней самостоятельно? Преимуществ масса:

систему можно сделать любой длины;
слишком длинные трубки легко превращаются в извилистые магистрали;

допускается любое расположение блоков кондиционера;
монтаж модулей ничем не ограничивается.

К тому же, установка не сложна, нужно только следовать нашим рекомендациям.

Трубки кондиционера: процесс монтажа

Прокладка трасс включает в себя несколько этапов:

определение необходимости наличия и монтаж ловушки для масла;
замер длины труб и их нарезка;
сгибание и монтаж трубок;

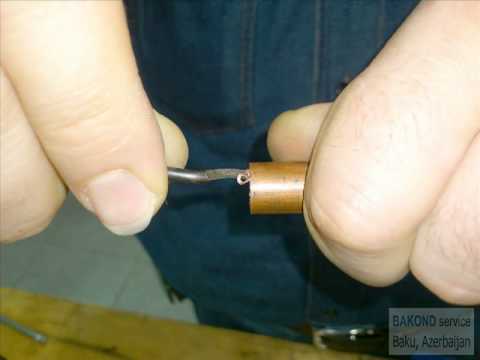

использование развертки для зачистки от заусениц;
установка обратных гаек и развальцовка трубок.

Рассмотрим каждый из этих этапов подробнее, и дадим рекомендации по их проведению.

Рекомендуем товар

Кондиционер сплит-система Cooper&Hunter Vital Inverter CH-S09FTXF-NG

3 отзыва

В наличии

Нужна ли ловушка для масла

Для начала нужно определиться, в каких случаях необходим монтаж такого элемента трассы. Нужно внимательно прочитать инструкцию по монтажу прилагаемую к Вашей модели кондиционера. Чаще всего рекомендуют, установить ловушку для масла , если:

уровень внутреннего и внешнего блоков отличаются на 5 и более метров;
трасса сконструирована таким образом, что имеется много вертикальных участков;
общая длина коммуникаций между блоками составляет 30 и более метров.

Ловушка для масла, также называемая маслоподъемной петлей, нужна, чтобы облегчить подъем масла, если трубка для кондиционера расположена вертикально. Дело в том, что некоторая часть смазочного материала из компрессора попадает в магистраль в составе жидкого хладагента. По сути, масло проходит через все трубки, возвращаясь в картер наружного блока. Соответственно, чем больше вертикальных участков и чем они выше, тем чаще масло под влиянием силы тяжести не добирается до верха. Это грозит отсутствием смазки компрессора, что неизбежно приведет к его заклиниванию. Маслоподъемная петля позволяет накапливать масло в одном месте, тем самым сужая проход для хладагента, и увеличивая скорость последнего, а значит, и давление, т.е. фактически фреон, проходя через ловушку, аккумулирует частицы масла, поднимая его на верх .

Сама же маслоподъемная петля делается из труб – вы должны согнуть их в форму колена. Устанавливается такое приспособление на вертикальных участках трассы, длина которых превышает пять метров. Первая ловушка ставится непосредственно перед вертикальным отрезком. Если Вам все таки необходимо будет устанавливать ловушки, то конкретный размеры Вы сможете найти в инструкции..

Рекомендуем товар

Кондиционер сплит-система Cooper&Hunter Winner CH-S07FTX5

3 отзыва

Не производится

Замер и резка труб

Здесь главное придерживаться принципа – аккуратность прежде всего. Герметичность трассы зависит в первую очередь от чистоты среза. Нужен угол в 90 градусов, чего можно добиться специальным труборезом. Он закрепляется в месте отреза трубки и вращательным движением срезает часть трубки. Еще одним важным моментом является чистота работ – нельзя допустить попадания внутрь трубы для кондиционера пыли и частиц меди.

Продуть ее очень сложно, так что работайте аккуратно и внимательно следите за срезом, ведь края делаются:

максимально ровными;
без скосов;
без завалов, как внутрь, так и вовне.

Также не забудьте зачистить срез от дефектов: заусенцев и пыли, стружки и зазубрин.

Вам потребуется две трубы:

узкая, для направления фреона к внутреннему блоку;
широкая, по которой хладагент движется к внешнему модулю.

Диаметр зависит от мощности блоков кондиционера. Кроме того, эти данные можно найти в спецификации к технике.

Поможем подобрать необходимый товар

Мы создали умный фильтр, чтобы вы могли легко и быстро подобрать правильное оборудование.

Кондиционеры

Площадь

Тип компрессора

Режим обогрева

1 Площадь

Выберите необходимую площадь помещения, м²

Выберите значение

до 20

21-27

28-36

37-55

56-66

67-83

84-105

106-130

131-150

151-170

171-209

210-250

251-300

351-400

401-450

551-600

больше 210

Для стандартной комнаты подбор кондиционера происходит согласно нормы 100 Вт на 1 м2.

Рекомендация: если у вас солнечная сторона или большое панорамное окно, расчёт нужно производить индивидуально у менеджера, так как для охлаждения помещения может понадобится больше, чем 100 Вт на 1 м2.

2 Тип компрессора

Выберите тип компрессора

инверторный
обычный

Компрессор – это сердце кондиционера.

Инверторный компрессор – более современный и энергоэффективный, особенно при работе на обогрев.

On/off(обычный) компрессор – классический компрессор, идеально подходит для работы на охлаждение.

Рекомендация: если вам необходимо обогревать и охлаждать помещение, тогда для это подойдёт инверторный кондиционер, а если только охлаждать – достаточно будет on/off(обычного) кондиционера.

3 Режим обогрева

Выберите температуру работы на обогрев, до ºС

Стандартный – это кондиционер, который работает на обогрев до -15 ℃. Основная функция у них – охлаждение, а обогрев является дополнительной.

Тепловой насос воздух-воздух – это кондиционер, который работает на обогрев от -15 ℃ и ниже. Настоящие эксперты с обогрева.

Рекомендуем товар

Кондиционер сплит-система Gree Bora GWH09AAAXA-K3NNA2A

3 отзыва

В наличии

Сгибание трубок

Этот процесс выполняется с помощью трубогиба, еще одного специального инструмента. Сгибать трубы в ручную нельзя – они обязательно получат повреждения и работу придется начинать заново. . В процессе сгибания есть возможность корректировать углы наклона, примеряя трубки непосредственно к местам установки. Это позволяет сделать изгиб более точным и проверить предшествующие теоретические расчеты.

Зачистка трубок

Когда работы по нарезке окончены, нужно нанести последний штрих – зачистить края трубы для кондиционера от образовавшихся в процессе резки заусенец. Делается это посредством развертки при медленном ее вращении. Данный момент является идеальным и для еще одного действия – осмотра отрезанного края на предмет трещин, перегибов и других дефектов. Трубу при развертке необходимо держать под наклоном вниз, чтобы стружки от развертки не попадали внутрь трубы.

Трубка кондиционера: развальцовка концов

Теперь нужно приступить к самому важному этапу – развальцовке и соединению. Для этого потребуются обратные гайки и штуцера. Все трубы кондиционеров имеют в комплектации штуцера, расположенные в местах соединений, так что с этим проблем не возникнет. А вот для монтажа обратных гаек на каждую трубку и понадобиться осуществить развальцовку, несмотря на то, что гайки имеют свой диаметр, совпадающий с размерами трубок, согласно заводской маркировке. Вам нужно 1 универсальный инструмент состоящий из:

тисков, в которых зажимается трубка на время работ;
вальцовка, которой и выполняется основное действие.

Действуйте аккуратно и последовательно, и если разбортовка не получилась с первого раза, пробуйте еще, предварительно отрезав участок с дефектом. Главное, сохранить целостность трубы.

Рекомендуем товар

Кондиционер сплит-система Samsung AR09TXHQASINUA

1 отзыв

В наличии

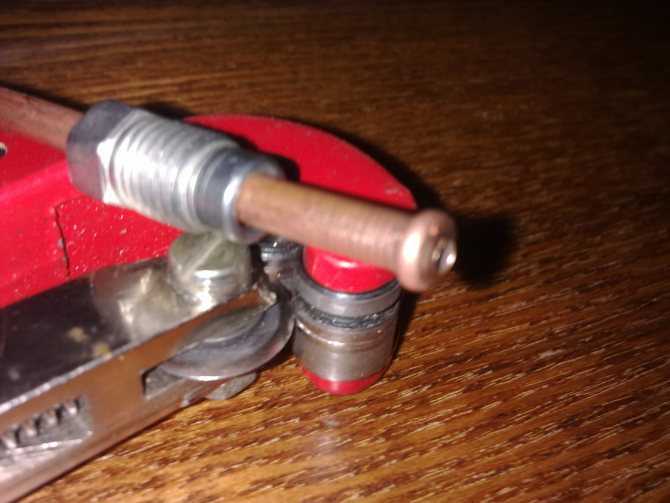

Развальцовка выполняется следующим образом:

первым делом нужно одеть обратную гайку на трубку;
затем зажать трубу в тисочках таким образом, чтобы срез немного выходил за их пределы;
перед началом, рекомендовано немного смазать маслом конус вальцовки;
и в итоге совершить разбортовку.

Размеры разбортованных медных трубок

Существует стандартизированные диаметры, которых следует обязательно придерживаться при развальцовке. Представлены они в виде таблицы:

Исходный диаметр трубки		Разбортовка, диаметр
дюймы	миллиметры	миллиметры
1/4	6,35	8,3 – 8,7
3/8	9,52	12 – 12,4
1/2	12,70	15,4 – 15,8
5/8	15,88	18,6 – 19
3/4	19,05	22,9 – 23,3

Для определения диаметра трубы и развальцовки используется дополнительный инструмент – штангенциркуль. Очень важно соблюдать соотношение размеров, ведь от этого зависит герметичность, а значит, и работоспособность всей сплит-системы.

Окончание этапа

Итак, у вас есть:

согнутые и развальцованные трубки с одетой термоизоляцией;
штробы или короба для закрепления коммуникаций;
дренажные и электрические трассы.

Но если у Вас что-то пошло не так, Вы всегда можете заказать установку сплиткондиционера у специалистов с большим опытом в этой сфере.

Рекомендуем товар

Кондиционер сплит-система Daikin FTXF20/RXF20

2 отзыва

В наличии

Соединение раструба – Хорошее домостроение

Строители делают много соединений, и кажется, что они становятся все более сложными. Только подумайте обо всех металлических соединителях , необходимых для сборки деки сегодня, которых не существовало пару десятилетий назад. Или множество сантехнических соединений , которые вы можете использовать, если решили использовать трубы PEX в своем проекте. Вы можете испытывать ностальгию по временам пайки медной трубы . Если вы устанавливаете или устанавливаете трубопроводы для масла, газа или хладагента, существует надежное соединение, о котором вам следует знать.

Раструбные соединения встречаются не каждый день. Чтобы сделать один, конец трубы расширяется в форме колокола с помощью специального инструмента. Гайка притягивает развальцованную трубку к фитингу соответствующей формы, создавая чрезвычайно прочное соединение. Основным преимуществом развальцовочных соединений является то, что они образуют относительно большую площадь контакта, создавая надежное уплотнение, устойчивое к повреждениям от вибрации. По этой причине они являются идеальным методом для выполнения критических соединений в топливопроводах и газопроводах, а также для выполнения соединений высокого давления, например, в линиях хладагента.

В отличие от компрессионных фитингов, раструбные соединения очень устойчивы к разрыву. Еще одно преимущество, которое они имеют по сравнению с другими сантехническими соединениями, заключается в том, что раструбные соединения можно разбирать и собирать снова и снова. Кроме того, в отличие от паяных соединений, не требуется открытого огня. Это преимущество безопасности при работе с газо- и нефтепроводами. В жилых помещениях используются раструбные соединения с мягкими медными трубками, используемыми для газо- и мазутных линий. Они также используются для линий хладагента, соединяющих компоненты кондиционера и теплового насоса. Хотя законно использовать раструбные соединения на водопроводных линиях, это делается редко. Утечка водопровода не приведет к пожару или взрыву, а давление воды в жилых помещениях недостаточно велико, чтобы оправдать использование этого прочного, но относительно трудоемкого соединения.

Для всех практических целей развальцовывается только мягкая медь, которая продается в бухтах. Теоретически обычную жесткую медную трубу можно развальцевать, но гораздо быстрее сделать паяное соединение. Кроме того, жесткая медь твердая и может порваться в процессе факельного сжигания, если ее предварительно не отжечь (нагреть горелкой и дать медленно остыть).

Угол развальцовки, используемый для медных труб в бытовом водопроводе, составляет 45°, в то время как 37,5° является стандартом в промышленности и автомобилестроении. Другими словами, если вы ремонтируете свои тормозные магистрали, вам нужен другой инструмент для развальцовки, чем тот, который показан здесь.

Инструкции, которые поставляются с инструментами для развальцовки и которые можно найти в Интернете, как правило, расплывчаты в одной области: насколько глубоко необходимо вставить трубку в развальцовочный блок. Как правило, трубка должна выступать примерно на 1⁄16 дюйма над блоком, но я никогда не видел, чтобы сантехник измерял это с помощью чего-то более точного, чем его глаза.

После того, как вы вставили трубку, важно правильно затянуть винты. Всегда сначала затягивайте ближайший к трубке, а затем самый дальний. Таким образом, блок действует как рычаг второго рода, где нагрузка находится между силой и точкой опоры. Здесь первый винт действует как точка опоры, трубка — как нагрузка, а второй винт создает усилие. Это гарантирует, что блок плотно захватит трубку. После затяжки винтов вверните оправку в трубу, затяните ее вручную и проверьте, как раструб соединяется с фитингом. Он должен покрывать сопрягаемую поверхность, не выступая в резьбу.

ШАГ ЗА ШАГОМ

1) Аккуратно отрежьте трубку: Важно отрезать трубку прямо и с минимальными заусенцами, поэтому используйте труборез с острым колесом.

2) Удалите заусенцы с разреза: Используйте лезвие на задней стороне трубореза, чтобы развернуть отрезанный конец до исходного диаметра.

3) Добавьте гайку: После развальцовки трубки гайку необходимо установить с дальнего конца. Гораздо проще поместить гайку на ближний конец перед развальцовкой, и вдвойне легче, если необходимо развальцовывать оба конца.

4) Вставьте трубку в развальцовочный блок: Совместите диаметр трубы с отверстием в блоке. Большинство производителей инструментов для развальцовки рекомендуют, чтобы трубка выступала примерно на 1/16 дюйма над блоком.

5) Сначала затяните ближайшую гайку: Вручную затяните ближайшую к трубке гайку. Не поддавайтесь искушению просунуть что-то вроде отвертки между крыльями гайки, чтобы по-настоящему затянуть ее. Вы можете повредить инструмент.

6) Затяните дальнюю гайку: В этой последовательности используется рычаг, чтобы блок плотно обхватывал трубку.

7) Наденьте хомут на блок: Прорези в хомуте входят в зацепление с развальцовочным блоком. Отцентрируйте конус над трубкой.

8) Развальцовка меди: Затяните винт оправки, затем ослабьте и снова затяните один или два раза, чтобы полностью посадить и отшлифовать трубку.

9) Подсоедините к фитингу: Удерживая раструбный конец фитинга, затяните гайку. Сделайте его плотным, но не затягивайте слишком сильно. Вы можете прижать его больше, если проверка воздуха выявит утечку.

Из Fine Homebuilding # 262.

Для получения дополнительных фотографий и подробностей нажмите кнопку «Просмотреть PDF» ниже:

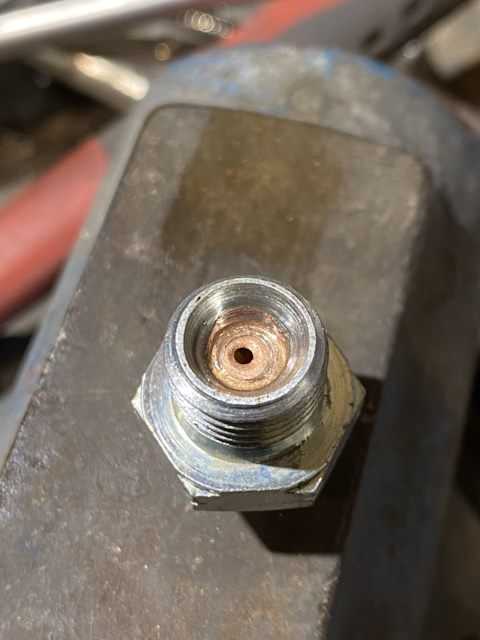

Как устранить протекающее медное раструбное соединение

Опубликовать ответ

Это явно то, что любой опытный человек знает, как с этим бороться, потому что я вижу очень мало упоминаний на этих форумах о том, как переподключить их, чтобы они не просочились. .. в чем секрет? И желательно, не покупая кучу медных труб и специальных инструментов для развальцовки!

Отсоедините, проверьте поверхности с обеих сторон, очистите от заусенцев/отложений кальция/коррозии (при необходимости используйте мелкозернистую наждачную бумагу), снова подсоедините используя немного больший крутящий момент, чем указано.

Если вы не можете исправить это другим способом, вам нужно либо заправить существующий раструб, либо предварительно развальцованный и изогнутый участок для вашего приложения , или сделать полностью новую трубку. Я не уверен, что это доступно в вашем регионе, но вы можете взять напрокат инструмент в таком месте, как автозона, для изготовления раструбов и гибки труб. Бесплатно из этого конкретного источника, но вы определенно захотите очистить инструмент перед использованием и трубку после.

Похоже, что трубка не установлена/не выровнена должным образом. Вы можете попробовать посадить трубку на фитинг, прежде чем вручную затянуть накидную гайку. Я обнаружил, что немного масла на резьбе и задней части расширителя трубки помогает создать надежную посадку без заеданий. Чрезмерное затягивание может привести к деформации раструба, особенно если он не выровнен на фитинге.

Спасибо всем, это невероятно полезно. Завтра я начну снова с осмотра и чистки, чтобы увидеть, что мне нужно попробовать дальше. Я также заказал несколько таких прокладок, чтобы забрать их во вторник утром, на всякий случай

Сегодня утром снова все разобрал, почистил все соединения скотчем брайтом попробовал еще раз. Единственный, который не запечатался на этот раз, это тот, что на видео … потребовался еще один проход с мелкой наждачной бумагой, скотчем, немного WD-40 на резьбе и обратной стороне раструба и МНОГО крутящего момента, но это теперь опечатан. Еще раз спасибо за советы и поддержку!
