Арматура трубопровода

Доброго времени суток. Компания ООО СИС рада приветствовать Вас на страницах нашего сайта.

Оставить заказ арматура трубопровода E-mail: [email protected], [email protected]

Перейти в раздел КАТАЛОГ.

Трубопроводная арматура

Краны	Задвижки	Затворы
Фильтры	Грязевики	Насосы
Клапаны. Регуляторы	Компенсаторы	Преобразователи

 Трубопроводная промышленная арматура – это особое устройство, которое устанавливается на трубопроводах предназначенных для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред путем изменения площади проходного сечения.

 Существует два главных параметра трубопроводной арматуры, такие, как условный проход и условное (номинальное) давление.

Запорная арматура – предназначена для перекрытия потока среды. Она наиболее широко применяется и составляет примерно 80% от всего количества применяемых изделий. К запорной арматуре относят и пробно-спускную и контрольно-спускную арматуру, используемую для проверки уровня жидкой среды в ёмкостях, отбора проб, выпуска воздуха из верхних полостей, дренажа и т.д.

К запорной арматуре относят:

• Краны
• Клапаны (вентили)
• Задвижки
• Заслонки (поворотные затворы)

Регулирующая арматура — это вид трубопроводной арматуры, предназначенный для регулирования параметров рабочей среды. В понятие регулирования параметров входит регулирование расходасреды, поддержания давления среды в заданных пределах, смешивание различных сред в необходимых пропорциях, поддержание заданного уровня жидкости в сосудах и некоторые другие.

Выполнение всех своих функций регулирующая арматура осуществляет за счёт изменения расхода среды через своё проходное сечение.

Основные виды регулирубщей арматуры:

• Регулирующий клапан
• Запорно-регулирующий клапан
• Смесительные клапаны
• Регуляторы давления прямого действия
• Регулятор уровня

Защитная арматура — вид трубопроводной арматуры, предназначенный для защиты технологических систем, оборудования, трубопроводов, насосов и сосудов под давлением от возникновения или последствий аварийных ситуаций. По своему назначению защитная арматура очень близка к предохранительной: оба вида должны предотвращать отклонения от нормального течения технологического процесса и ограничивать последствия таких отклонений, не давая развиться серьёзным авариям.

Основные виды защитной арматуры

• Обратный клапан
• Отключающие клапаны
• Отсечная арматура

Предохранительная арматура— арматура, предназначенная для автоматической защиты оборудования итрубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды, так называемого массотвода.

К предохранительной арматуре относятся:

• предохранительные клапаны;
• импульсно-предохранительные устройства;
• мембранные предохранительные устройства;
• перепускные клапаны.

Конденсатоотводчик — промышленная трубопроводная арматура, предназначенная для автоматического отвода конденсата водяного пара. Конденсат может появляться в результате потери паром тепла в теплообменниках и при прогреве трубопроводов и установок, когда часть пара превращается в воду. Наличие конденсата в паровых системах приводит к гидроударам, снижению тепловой мощности и ухудшению качества пара.

Типы конденсатоотводчиков

• Механические (поплавковые)
• Термостатические конденсатоотводчики
• Термодинамические конденсатоотводчики
• Комбинированные термостатические/термодинамические конденсатоотводчики

Типоразмер арматуры – конструкция трубопроводной арматуры, регламентированная условным проходом и условным давлением и имеющая обозначение группового основного конструкторского документа (основного исполнения изделия).

Исполнение арматуры – конструкция одного из типов трубопроводной арматуры, регламентированная, кроме условного прохода и условного давления, переменными данными: материалом основных деталей, присоединением к трубопроводу, видом управления и др.

Область применения трубопроводной арматуры – Пароводяная; Газовая; Нефтяная; Энергетическая; Химическая; Судовая; Резервуарная.

Рабочая среда – жидкость, газ, пульпа или их смеси и другие вещества, для управления которыми (отключения, распределения, регулирования, сброса, смешивания, фазоразделения), предназначена трубопроводная арматура.

По конструкции присоединительных патрубков трубопроводная арматура делится на – фланцевую, муфтовую, цапковую, штуцерную, под приварку.

Принцип управления трубопроводной арматурой различен – это арматура с ручным приводом или с механическим приводом, электрическим приводом, пневматическим приводом, Гидравлическим приводом, электромагнитным приводом.

Строительная длина арматуры (L) – линейный размер трубопроводной арматуры между наружными торцевыми плоскостями ее присоединительных частей (фланцев, муфт, штуцеров, ниппелей, патрубков под приварку). Строительная высота арматуры (H) – расстояние от оси проходных патрубков корпуса арматуры до наивысшей точки конструкции (шпинделя или привода) при открытом положении изделия.

Условных проход (Ду или DN) – это параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например, соединений трубопроводов, фитингов и арматуры. Условный проход приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах. Условное (номинальное) давление (Ру или PN) – наибольшее избыточное рабочее давление, при котором трубопроводная арматура обеспечивает заданный срок службы.

В производстве трубопроводной арматуре используют в основном используют сталь нержавеющую, углеродистую и легированную, Серый, Ковкий или Высокопрочный чугун, Цветные металлы и сплавы (Латунь, Безоловянная бронза, Алюминиевые сплавы, Никелевые сплавы, Титановые сплавы).

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе “Фотогалерея”. При необходимости на нашем складе можно осуществить сборку и упаковку трубопроводной арматуры и комплектующих.

По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене трубы по Санкт-Петербургу, Ленинградской области или в любую точку России. Скачать прайс-лист на арматуру трубопровода или узнать цену трубопроводной арматуры можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.

Узнать о способе оплаты и как работает система расчетов ООО СИС можно в разделе “ОПЛАТА”.

 В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)983-9665, 8(911)114-2936 Елена или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].

 Или отправляете запрос на E-mail: ing.

[email protected].

Наш опыт – ваше преимущество! Опыт. Качество. Надежность. Выбор профессионалов.

Основные типы трубопроводной арматуры:

• Краны
• Задвижки
• Затворы
• Клапаны
• Фильтры
• Грязевики
• Насосы
• Регуляторы
• Преобразователи
• Компенсаторы

Запорная и регулирующая арматура для трубопроводов

Запорная и регулирующая арматура для трубопроводов

Запорная арматура — это важнейший элемент любой трубопроводной системы, позволяющий управлять её потоками. В каждом структурном подразделении топливно-энергетического комплекса такое оборудование имеет первостепенное значение. Без трубопроводов со смонтированными на них устройствами запорной арматуры невозможна ни добыча, ни транспортировка нефтепродуктов потребителю. Элементы регулирующей арматуры, устанавливаемые в системах трубопроводов, дают возможность отключать и перераспределять потоки перегоняемых по трубам субстанций, смешивать транспортируемые среды, изменять величину проходного сечения.

С их помощью можно перекрывать транспортируемые среды, а также менять их основные характеристики — температуру, давление и т. п.

Разные виды арматуры запорно-регулирующего назначения монтируются и непосредственно на систему трубопровода, и на накопительные емкости, а также на иные агрегаты, являющиеся ее частью. Выполнять монтаж подобного оборудования должны профессиональные специалисты, имеющие соответствующую квалификацию и опыт проведения подобной работы. Любые ошибки, допущенные при монтировании элементов арматуры запорного назначения, равно как и регулирующего, могут обойтись слишком дорого.

По выполняемым функциям все устройства арматуры, устанавливаемой на трубопроводах, подразделяются на:

• Запорные — их задача заключается в обеспечении полного или частичного перекрытия потоков транспортируемых по трубам сред. Арматура этого типа очень востребованна в разных сферах народного хозяйства, на её долю приходится 80 % всех предложений арматуры на отечественном рынке.

• Регулирующие — этот тип арматуры нужен для того, чтобы обеспечивать требуемые параметры транспортировки рабочих сред. Применяя в системах регулирующую арматуру, можно менять температурные значения, показатели давления, концентрацию транспортируемой субстанции и её химический состав. Особое значение имеет такой вид арматуры с регулирующими функциями, как дроссельная. Она незаменима, если требуется уменьшить сжатие транспортируемой субстанции. Дроссельная арматура отлично работает в условиях скачков давления.

Для управления транспортируемыми потоками используются разные виды запорно-регулирующей арматуры. Аварийная отсечная необходима для того, чтобы изолировать проблемный участок от нормально функционирующей части трубопровода в том случае, если на нём параметры транспортировки потока превысили предельные значения — например, подскочило давление либо возросла t.

Предохранительная арматура тоже срабатывает в случае возникновения аварийной ситуации, она открывается, чтобы дать возможность утилизировать излишки транспортируемой по трубопроводу субстанции.

Клапан предохранительный для бойлера 1/2″ с ручкой спуска

Смесительная арматура — наиболее востребованна в отопительных системах, с её помощью содержащиеся в трубах рабочие среды распределяются и смешиваются, например, чтобы добиться требуемых значений t.

Фазоразделительная арматура — применяется для разграничения транспортируемых субстанций, отличающихся по фазе и физическому состоянию.

Оснащение трубопроводов арматурой высокого качества, дающей возможность управления любыми транспортируемыми субстанциями, будь то вода, пар, нефть, газ или некоторые химически агрессивные субстанции, — залог надежной работы современных инженерных коммуникаций.

При изготовлении запорной арматуры, предназначенной для использования на трубопроводах, применяют такие материалы, как:

К основным техническим характеристикам запорной арматуры относятся сечение подсоединяемых труб, максимальное значение предела давления при t транспортируемой среды, составляющей 20 градусов Цельсия. Выбор конкретных узлов запорной арматуры зависит прежде всего от ТУ эксплуатации трубопровода. Все трубопроводные системы без исключения — водные, газовые, нефтяные или перекачивающие химически агрессивные субстанции — оснащаются запорной арматурой, технические характеристики и эксплуатационные свойства которой могут иметь значительные отличия.

Типы устройств с запорно-регулирующими функциями

Вся существующая запорная арматура подразделяется на:

• Запорные краны — их устанавливают на всех типах трубопроводных систем. С трубами они стыкуются посредством муфтовых либо фланцевых соединений. Исходя из вида транспортируемой рабочей субстанции могут применяться краны шаровые или пробковые. К последним относятся сальниковые муфтовые краны, а также пробковые муфтовые. Первые изготовлены в виде пробки, внутри которой имеется сальник из резины либо пеньки. Кран такого типа отливают из чугуна и используют в системах, транспортирующих нефть, либо в водопроводах. При этом t транспортируемой среды должна быть менее 100 градусов. Возможна установка такого элемента в любом положении. Пробковые муфтовые краны также изготовлены из чугуна, они предназначаются для использования на газопроводах. Максимальный порог значений рабочей температуры для них ещё ниже — он составляет 50 градусов. Подобный кран не требует особых условий установки, как и его сальниково-муфтовый аналог. Фланцевые краны шарового типа производят как из стали, так и из чугуна. Стальные краны эксплуатируются при температурах транспортируемых сред 30—70 C, чугунная версия успешно используется в штатном режиме и при 100 градусах.

Кран шаровой полнопроходной STOUT 3/4″ ВР/ВР ручка латунь

• Запорная заслонка — представляет собой диск, поворачивающийся вокруг собственной оси, которая находится перпендикулярно либо под определённым уклоном к направлению перемещаемой по системе субстанции. Обычно запорные заслонки устанавливаются на системы с большим сечением труб и с низким давлением содержащихся в них сред. Монтируют их гидро- либо электроприводным способом. Можно врезать заслонку и вручную, используя сварку либо технологию соединения с использованием фланцев. Корпус запорной заслонки этого типа производят из чугуна, диск же выполняют из стали. Запорную заслонку можно эксплуатировать даже в агрессивных условиях, в постоянном контакте с кислотными либо щелочными субстанциями, при этом она не требует сложного ТО.

• Трубопроводные задвижки — они нужны для того, чтобы при необходимости пресекать движение транспортируемых по трубопроводу веществ. Если такая арматура оснащается электроприводом, управлять ею можно и удалённо. Изготавливают трубопроводные задвижки из высококачественного чугуна, а также из обычной либо нержавеющей стали, некоторых цветных сплавов. Металл для производства запорной арматуры этого вида выбирают исходя из того, что будет перегоняться по системе.

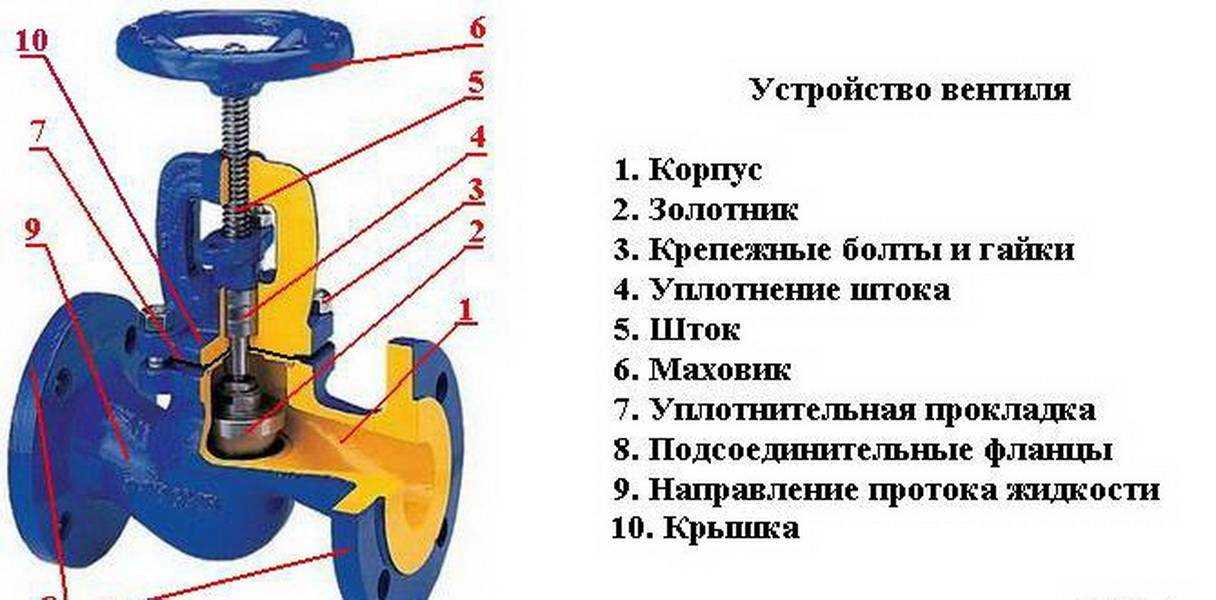

• Запорный вентиль — этот вид арматуры используется, когда нужно полностью перекрыть поток. Он не годится для регулирования давления в трубах системы транспортировки. Такой вентиль либо должен быть полностью открыт, либо наглухо закрыт. Он имеет в своей конструкции золотник со шпинделем, которые перекрывают транспортируемый поток, предотвращая гидроудары. Если арматура применяется в системах высокого давления, то вентили монтируют на толстостенные трубы, используя технологию сварки. Также в процессе монтажа могут применяться фланцевые патрубки либо муфты. Подобный вариант подходит для трубопроводных систем, по которым течёт вода потребителю, подаётся воздух либо пар, при этом его t не может превышать 50 градусов. Чугунная арматура в таком случае должна уплотняться кольцом, для производства которого используют кожу, резину, паронит.

Муфта диэлектрическая для подключения электрических газовых приборов 3/4″

Запорная арматура для работы в условиях агрессивных сред

Арматура, которую производят из латуни, отличается небольшой массой, но способна функционировать при высоких значениях сжатия. Её применение позволяет гарантировать стопроцентное перекрытие потока. Если требуется установить запорные устройства на трубопровод, перегоняющий химически агрессивные среды, например кислоты или щёлочи, то успешно используют именно латунную арматуру. Она имеет небольшую массу, при этом способна выдерживать сильное сжатие. Герметичность латунной арматуры обеспечивают элементы из сильфона. Для подобной арматуры очень большое значение имеет антикоррозийная устойчивость, поэтому в системах с агрессивными средами нередко применяют фланцевые, диафрагмовые, а также фарфоровые вентили, имеющие резиновое покрытие.

Кран шаровой STOUT с полусгоном 1/2″ ВР/НР бабочка латунь

Запорная арматура для газопроводов

Газовая запорная арматура — обязательный элемент газотранспортной системы. С её помощью газ включают либо отключают, меняют направление потока, регулируют давление и объём, пропускаемый системой. К газовой арматуре предъявляют повышенные требования герметичности. Она должна обеспечивать герметичное отключение отдельных участков газовых трубопроводов, поэтому в систему могут устанавливаться только краны, обратные клапаны, вентили и задвижки, которые прошли строгую сертификацию. Их производят из высококачественных материалов, поскольку от надежности такого оборудования зависит безопасная работа трубопровода, минимизируется риск взрыва и загрязнения атмосферы.

Общие правила монтажа запорно-регулирующей арматуры

Есть ряд правил, обязательных к соблюдению при установке запорно-регулирующей арматуры. Перед проведением монтажа запорно-регулирующей арматуры нужно выполнить тщательную очистку трубопровода. После доставки деталей к месту установки их необходимо обработать паром, водой или воздухом. При выполнении сварочных работ тоже следует постоянно осматривать трубу, своевременно удаляя загрязнения и окалину, чтобы она не ухудшила герметичность соединения. Фланцы перед началом установки в обязательном порядке проверяют, оценивая гладкость поверхностей детали, наличие неровностей и шероховатостей. Вся рабочая поверхность детали должна быть идеально гладкой, без царапин или иных дефектов.

Лучше не устанавливать запорную арматуру на неровных, рельефных участках трубопровода с перепадом уровней. При установки устройства на таких участках в местах изгибов трубопровода возникнет напряжение, которое окажет негативное влияние на герметичность и может привести к появлению протечек.

Чтобы обезопасить трубопровод от скачков давления, получающихся при гидравлическом ударе, способном нанести существенный урон всей системе или даже вывести её из строя, проводится экранирование посредством монтажа обратного клапана.

Для задвижек большого диаметра либо массивных приводов рекомендуется предусмотреть дополнительную опору для профилактики поломок винтов или разрушения прокладок. Арматуру, выполненную из нержавеющей стали, в процессе установки рекомендуется держать в открытом положении.

Некоторые особенности хранения и установки запорной арматуры

Если элементы запорной арматуры трубопровода оснащены уплотнителями из резины, их нужно хранить только в открытом положении. То же самое касается шаровых кранов. Запорную арматуру с прокладками из металла хранят, напротив, исключительно в закрытом положении. Это позволяет избежать попадания в устройства различных загрязнений и частиц мусора. Задвижки весь период до момента установки нужно хранить в закрытом и сухом помещении, без света и сквозняков.

Для каждого вида запорной арматуры производители дают свои рекомендации по проведению установки, изложенные в прилагаемых инструкциях. Например, дисковые поворотные затворы рекомендуется устанавливать с открытием диска на 25 %. Чтобы избежать быстрого разрушения прокладки в процессе эксплуатации арматуры, между фланцами должен быть предусмотрен достаточный зазор. Гайки при монтаже закручиваются постепенно. Прокладка между фланцами и корпусом не требуется.

Установка обратных клапанов проводится с выполнением обязательного условия — их диаметр должен совпадать с ответными фланцами. Нужно также строго соблюдать монтажный интервал между клапанами, учитывать направление потока и режим пульсации.

Шаровой кран нельзя фиксировать с помощью тисков. Закрутка соединений при его монтаже должна выполняться очень аккуратно. При установке по возможности нужно избегать корректировки строения новой запорной арматуры, поскольку каждый шаровой кран при изготовлении испытывается сжатым воздухом и водой, подаваемой под давлением, чтобы проверить правильность сборки всех составных частей устройства.

Соединение труб – Соединение стальных и железных труб, Thepipefittings

Главная страница /Фитинги по типам / Соединение труб

Используемые материалы

Типы

Приложения

Преимущества

Соединение труб – это тип фитингового оборудования, предназначенного для соединения двух труб, которые можно разъединить, не вызывая деформации труб. Любые соединения трубопроводов малого диаметра, требующие надежного уплотнения и легкого монтажа и демонтажа, выполняются с помощью трубных муфт. Другими словами, трубные соединения могут очень легко разъединить две трубы. Они широко востребованы на рынке трубной арматуры.

Используемые материалы:

• Нержавеющая сталь
• Чугун
• Алюминий
• Никель
• Медь
• Латунь
• Бронза
• Сплав
• Пластик
• Резина и т. д.

Руководство покупателя Важные характеристики, на которые следует обращать внимание покупателям для: Тип Стандарт Материал Размер Прочность Простота установки Коррозионная стойкость

Три части трубного соединения:

Трубное соединение состоит из трех частей – гайки, охватываемого и охватываемого концов. Чтобы сделать эффективно работающую трубную арматуру, оба конца, охватываемый и охватываемый, герметизируются вместе с помощью гаек. У фитингов с внутренней резьбой резьба находится внутри, а у фитингов с наружной резьбой резьба находится снаружи. Поскольку сопряженные концы соединения могут быть взаимозаменяемы, эти фитинги можно легко заменить за короткий промежуток времени.

• Гайка
• Гнездовой конец
• Наконечник с наружной резьбой

При соединении охватываемого и охватываемого концов гайки используются для обеспечить необходимое давление для герметизации соединения.
части трубного соединения обычно соединяются друг с другом, по крайней мере, одним радиальный винт или гайка с заданным поперечным сечением. При сильном тянущем напряжении надевается на патрубок снаружи, стопорный винт разрывает и удаляет две части союза, который, в свою очередь, разделяет вместе с трубами, к которым они присоединены. В норме условиях упруго напряженные уплотнительные объекты обеспечивают сохранение водонепроницаемость между соединительными частями.

Типы трубных соединений:
Существует два основных типа трубных соединений:

• Соединение шлифовального соединения : Соединение шлифованного соединения состоит из уголка, врезанного в соединение для соединения двух секций. Это увеличивает площадь поверхности в суставе, что позволяет правильно садиться.
• Фланцевое соединение: Это пара фланцев, которые удерживают вместе две трубы путем навинчивания их на концы труб, после чего они свариваются или скрепляются болтами. Этот процесс в сантехнике делается, чтобы скрепить обе трубы вместе.

Разница между ними в том, что первый состоит из трех штук, а последние две штуки.

Применение трубных соединений:
Трубные соединения используются в различных коммунальных и промышленных целях. следующим образом:

• Противопожарная защита
• Система технологических трубопроводов
• Вода и сточные воды и т. д.

Преимущества соединения труб:
Трубные соединения имеют различные преимущества, такие как:

• Для создания герметичной точки разъединения в любой системе трубопроводов.
• Используется для установки приборов учета и регулирования в любые заявка на сантехнику.
• Может соединять систему трубопроводов с сосудами.
• Может соединять вместе две трубы разного размера.
• Может легко удалить соединение между двумя трубами.
• Простота установки.
• Экономичный.

штуцеров трубы Meterial

• алюминиевых штуцеров трубы
• Фитинги для латунных труб
• Чугунные фитинги для труб
• Фитинги для медных труб
• Гибкие фитинги для труб
• Фитинги для пластиковых труб
• Фитинги для стальных труб

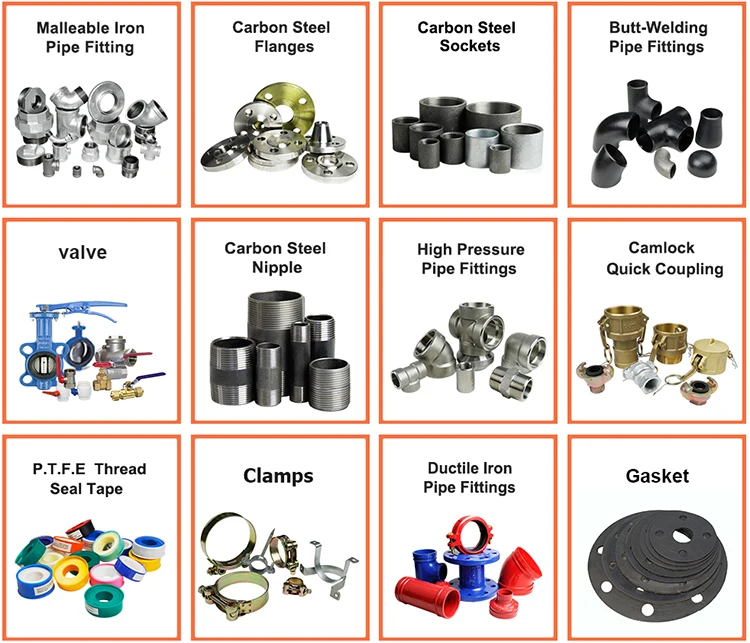

Фитинги для труб по типам

• Переходники для труб
• Переборочные фитинги
• Компрессионные фитинги
• Заглушка трубы
• Трубная муфта

– Гибкая муфта
– Жесткая муфта

• Колено трубы
• Наконечник трубы
• Трубные ниппели
• Трубная заглушка
• Трубный переходник
• Трубный соединитель
• Трубный тройник
• Трубные тройники
• Трубная втулка
• Трубные клапаны
• Крепления для труб

Знакомство с различными типами трубной арматуры

• Адаптеры

  Переходники представляют собой фитинги, используемые для увеличения длины участков и/или изменения типа соединения на конце участка трубы. Последняя функция позволяет разнородным трубам, т. е. трубам разных размеров или типов соединения, подходить и соединяться друг с другом, не требуя сложного оборудования. Они доступны в различных металлических и пластиковых материалах, чтобы соответствовать различным жидкостным системам и условиям жидкости.

• Втулки

  Подобно переходникам, втулки представляют собой фитинги, используемые для соединения различных типов труб, особенно труб разных размеров (например, большой трубы с маленькой трубой). Как правило, они имеют внутреннюю и внешнюю резьбу и изготавливаются из широкого спектра металлических и пластиковых материалов. По сравнению с другими фитингами, выполняющими аналогичную функцию (например, муфтами и соединениями), они занимают гораздо меньше места.

• Крышки и заглушки

  Колпачки и заглушки — это фитинги, используемые для закрытия конца трубопровода. Колпачки предназначены для надевания на внешнюю часть трубы и присоединения с помощью резьбы или пайки, в то время как заглушки предназначены для установки внутри трубы и присоединения с помощью резьбы. Оба типа фитингов доступны в различных материалах и размерах.

• Муфты

  Муфты — это фитинги, используемые для увеличения длины участка трубы и/или изменения размера трубы. Они доступны с внутренней резьбой или без резьбы. Последний крепится пластиковыми методами склеивания или пайки. Варианты материалов включают латунь, хромированную латунь, медь, нержавеющую сталь, АБС и ПВХ.

• Кресты

  Крестовины представляют собой четырехходовые фитинги, состоящие либо из одного впускного и трех выпускных отверстий, либо из трех впускных и одного выпускного отверстий. Четыре порта расположены под углом 90 градусов друг к другу. Они обычно используются в спринклерных системах пожаротушения для отвода потока воды в нужном направлении или направлениях. Поскольку они, по сути, представляют собой комбинацию двух тройников, эти два типа фитингов могут использоваться взаимозаменяемо, в зависимости от предпочтений пользователя. Они доступны в равных или уменьшающих вариациях.

• Локти

  Колена – это фитинги, используемые для изменения направления потока в системе трубопроводов. Они доступны в двух стандартных исполнениях (45 градусов и 90 градусов), но при необходимости могут быть изготовлены в другом исполнении. Они также бывают двух типов радиуса — короткого и длинного радиуса, а также варианты с резьбой или без резьбы.

• Фланцы

  Фланцы — это фитинги, используемые для облегчения образования прочных соединений труб в жидкостных системах высокого и низкого давления. Они предназначены для нарезки или приваривания к трубам, а затем герметизации болтами. Типичные области применения включают промышленные системы обработки и бытовые насосные системы.

• Соски

  Ниппели — это фитинги, используемые для соединения прямых участков трубопровода. Они состоят из короткого отрезка трубы с наружной резьбой на каждом конце. Некоторые варианты имеют резьбу по всей длине, чтобы облегчить образование герметичного соединения между близкими компонентами трубопровода. Они изготавливаются из различных материалов, включая латунь, хромированную латунь, медь, нержавеющую сталь, железо и ПВХ, и обычно используются в системах трубопроводов низкого давления.

• Ловушки

  Ловушки представляют собой фитинги, используемые для создания U- или P-образного изгиба на горизонтальном участке трубы. Как правило, они интегрированы в водопроводные системы на кухнях и в ванных комнатах, чтобы предотвратить попадание мусора в систему и проникновение системных запахов обратно в помещение.

• Тройники

  Тройники – это фитинги, используемые для соединения трех и более труб. Они имеют Т-образную конструкцию, образованную коротким отрезком трубы с ответвлением под углом 90 градусов в центре. Они доступны в различных размерах в зависимости от их пробега и ответвления. У прямых тройников диаметр отвода равен диаметру прогона. У переходных тройников диаметр отвода меньше диаметра прогона. Типичные области применения включают системы питьевого водоснабжения и канализации.

• союзов

  Муфты — это фитинги, которые служат отличной альтернативой муфтам, когда предполагаемое соединение имеет необычную конфигурацию или труднодоступное место. В отличие от муфт, которые требуют ввинчивания в них труб, муфты поставляются с гайкой, которая создает уплотнение между трубами. Эта конструкция обеспечивает легкую установку и снятие на неподвижных компонентах трубы. Как правило, их не рекомендуется использовать в линиях природного газа или сжиженного нефтяного газа.

• Уайес

  Подобно тройникам, тройники — это фитинги, используемые для соединения трех или более труб. Однако вместо Т-образного дизайна они имеют Y-образный дизайн. Ответвление отходит от участка трубы под углом 45 градусов, что обеспечивает более плавный поток жидкости через компонент. В то время как тройники обычно используются в вертикальных дренажных соединениях, тройники используются в горизонтальных дренажных соединениях.

SSP производит широкий ассортимент трубной арматуры из нержавеющей стали для контрольно-измерительных приборов и промышленного применения. В дополнение к фитингам NPT компания SSP предлагает фитинги BSPT, а также фитинги с прямой резьбой SAE и BSPP от 1/16 до 2 дюймов 9.0003

Трубные фитинги (также называемые соединителями труб) представляют собой компоненты, используемые для соединения одной трубы с другой для увеличения длины участка или изменения направления и/или объема потока в жидкостной системе. Они доступны в большом количестве вариантов, которые отличаются дизайном и конструкцией в соответствии с уникальными требованиями соответствующих областей применения.

Хотя такой широкий выбор помогает профессионалам отрасли найти трубный фитинг, отвечающий их конкретным потребностям, он также делает более важным определение того, какой фитинг подходит для конкретной системы и области применения. В противном случае существует риск того, что часть не будет работать эффективно, что может привести к снижению производительности системы, эффективности и, в тяжелых случаях, к отказу системы. По этой причине команда SSP составила следующее руководство по распространенным типам фитингов, включая то, что они из себя представляют, как они функционируют и типичные варианты использования.

Нажмите, чтобы найти Каталог

• Фитинги для КИПиА

  Трубные фитинги для КИПиА

  Компания SSP предлагает две линии фитингов для труб из нержавеющей стали для КИПиА: фитинги для труб TruFit® и TruFit 10K®. Трубные фитинги TruFit10K сконструированы таким образом, что все фитинги 10K рассчитаны на давление 10 000 фунтов на кв. дюйм. Все фитинги TruFit и TruFit10K изготавливаются с ограниченными допусками на резьбу, чтобы обеспечить увеличенное зацепление резьбы для более плотного уплотнения.

  Трубные фитинги TruFit10K доступны только из нержавеющей стали 316. Фитинги TruFit доступны из нержавеющей стали 316, сплава 400, сплава C-276 и латуни.

  Фитинги NPT очищаются, упаковываются в отдельные пакеты и закрываются крышками для предотвращения загрязнения и повреждения перед установкой. Процессы производства, сборки и отгрузки SSP обеспечивают прослеживаемость материалов. Сертификаты материалов предоставляются по запросу.

  Технические характеристики трубных фитингов общего назначения

  • Температура: от -425° до 1200°F (от -253 до 648°C)
  • МДРД: 12 000 фунтов на кв. дюйм изб.
  • Материалы корпуса: нержавеющая сталь 316, латунь, сплав 400
  • Размеры от 1/16 до 2 дюймов.



• Промышленные фитинги для труб

  Промышленные фитинги для труб

  SSP предлагает три линейки промышленных фитингов для труб из нержавеющей стали: резьбовые фитинги и переходники для труб, вертлюги для труб (NPSM) и концентрические соединения труб. Сплав 400 и латунь также доступны для многих конфигураций. Промышленные фитинги SSP используются в гидравлических системах, химических заводах и всех видах промышленного и военного оборудования, где требуется герметичность.
