Двутавровые балки: виды и сферы применения
Двутавровые балки широко применяются в промышленном и гражданском строительстве. С помощью этого вида металлопроката возводят колонны, здания, подвесные пути, опоры, шахтные стволы, мосты и другие сооружения. Благодаря двутавру удается противостоять усадке, сдвигам конструкций и образованию трещин, поэтому назначение балок довольно широко. За счет этого они различаются по форме.
Характеристики каждого вида балок регулируются при помощи ГОСТов. Также при выборе металлопроката стоит учитывать буквенные обозначения. Они могут означать сферу применения и особенности строения балки. Расскажем об этом подробнее.
Двутавровые балки – достаточно универсальный материал, применяемый в самых разных областях строительства
Двутавры с параллельными полками
Двутавровые балки, имеющие параллельные полки, изготавливаются горячекатаным методом согласно ГОСТ 26020-83. Согласно стандарту допускается высота от 100 до 1000 мм и ширина полок от 55 до 400 мм.
В некоторых случаях характеристики могут немного отличаться от эталонных. Особенно если дело касается крупногабаритного металлопроката.
Среди двутавровых балок с параллельными полками выделяют следующие основные классы:
- «Б». Это «нормальные» балки. Они используются для монтажа опор гражданских и промышленных сооружений. Также применяются для возведения решетчатых колонн.
- «К». «Колонные» балки. Их сечение по форме приближается к квадрату, потому что высота практически равняется длине полки. Это делает колонные двутавры очень устойчивыми к сжатию. Поэтому их применяют для устройства перекрытий в металлоконструкциях разного назначения. Также колонные балки, в соответствии с названием, широко используются как элементы опор.
- «Ш». Двутавры с широкими полками. За счет этой особенности они могут выдерживать высокие нагрузки на изгиб. Поэтому в большинстве случаев применяются в качестве несущих. При этом дополнительные крепежи не используются благодаря надежности балок.
- «У». Балки с узкими полками. Служат для создания каркаса сооружения. Балки соединяются друг с другом при помощи сварки. Прочность такого соединения не уступает надежности горячекатаного проката.
Двутавровые балки имеют собственный сортамент с условными обозначениями. Первая цифра в точности или приблизительно обозначает высоту изделия. Например, 16Б2 значит, что это «нормальная» балка высотой 160 мм.
Даже при производстве мостовых кранов используются двутавровые балки
Двутавровые балки монорельсовые
Существуют двутавровые балки специального назначения. Для краткости их называют монорельсовыми. Такие балки производят согласно государственному стандарту 19425-74. Они предназначаются для армирования стволов шахт и прокладки подвесных путепроводов. Монорельсовые балки изготавливаются методом холодного проката. Их высота колеблется от 180 до 450 мм, а ширина – от 90 до 150 мм. Согласно стандарту допускается небольшой наклон полок относительно стенки.
Он не должен превышать 15 %.
Все монорельсовые двутавровые балки для краткости обозначаются буквой «М». Они имеют два уровня точности – высокий и обычный. Они, в свою очередь, обозначаются буквами «А» и «В» соответственно. Монорельсовые балки подвергаются высоким нагрузкам, ведь по ним постоянно передвигается спецтехника. Поэтому их стенки и полки имеют повышенную прочность. Также монорельсовые двутавры используются в качестве частей козловых или мостовых кранов, тельферов. Иногда из них делают опорные стойки и перекрытия.
Заключение
Покупая двутавровые балки, важно в первую очередь отталкиваться от задач, которые должен решать металлопрокат. Благодаря государственным стандартам, буквенным обозначениям и сортаменту сделать выбор будет несложно.
Балка двутавровая
Главная \ Продукция \ Сортовой прокат \ Балка двутавровая

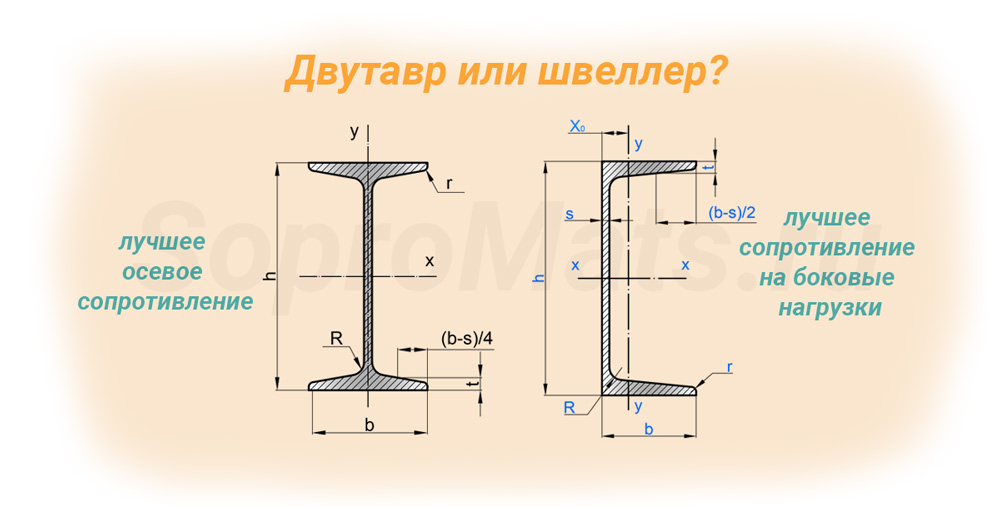

Двутавровая балка представляет собой катаный или сварной металлический профиль, сечение которого напоминает букву Н.
Балка металлическая двутавровая широко применяется в промышленном, общегражданском, крупнопанельном строительстве как элемент несущих конструкций, подвесных путей, колонных конструкций, в составе тяжелых механизмов и в машиностроении. Чаще всего двутавровые балки применяются при возведении высотных зданий, шахтных перекрытий, мостов, где служит для перераспределения вертикальных и горизонтальных нагрузок на несущую конструкцию.
Двутавровые балки имеют ряд преимуществ, что делает их незаменимым элементом в строительстве, особенно при возведении домов, а также промышленных зданий по каркасной технологии. Кроме того, за счет малого веса, такой строительный материал нашел свое широкое применение при монтаже помещений мансардного типа, для стропильных систем, а также при возведении кровли абсолютно любой сложности.
Двутавровые балки различают по толщине стенки и полки,по расположению граней полок (с параллельными гранями,с уклоном внутренних граней),по назначению,по способу производства,по техническим характеристикам.
Стоимость двутавровой балки зависит от вида (назначения) и металла, из которого она изготовлена. Диапазон цен на разные виды балок достаточно велик.
Наша компания предлагает купить двутавровую балку (двутавр), изготовленную из высокопрочных материалов. Мы обеспечиваем выгодную цену и своевременную доставку металлопроката на объект заказчика. Наши специалисты помогут вам подобрать подходящий тип и параметры изделий.
Купить двутавровую балку в СПБ возможно в компании ПрофТехМет. Для покупки можно оставить заявку на сайте или позвонить (812)748-93-23Сортамент двутавровых балок и теоритический вес балки двутавровой
Балка двутавровая ГОСТ 8239-89,19425-75,СТО 20-93
Балка стальная с уклоном внутренних граней полок| Наименование | Марка | Длина, м | Номер двутавра | Вес пог. м., кг. |
| Балка двутавравая | Ст.3 | 12 | 10 | 9,5 |
| Балка двутавравая | Ст.3 | 12 | 12 | 11,5 |
| Балка двутавравая | Ст.3 | 12 | 14 | 13,7 |
| Балка двутавравая | Ст.3 | 12 | 16 | 15,9 |
| Балка двутавравая | Ст.3 | 12 | 18 | 18,4 |
| Балка двутавравая | Ст.3 | 12 | 20 | 21 |
| Балка двутавравая | Ст.3 | 12 | 22 | 24 |
| Балка двутавравая | Ст.3 | 12 | 24 | 27,3 |
| Ст.3 | 12 | 27 | 31,5 | |
| Балка двутавравая | Ст.3 | 12 | 30 | 36,5 |
| Балка двутавравая | Ст.3 | 12 | 33 | 42,2 |
| Балка двутавравая | Ст. 3 | 12 | 36 | 48,6 |
| Балка двутавравая | Ст.3 | 12 | 40 | 57 |
| Балка двутавравая | Ст.3 | 12 | 45 | 66,5 |
| Балка двутавравая | Ст.3 | 12 | 50 | 78,5 |
| Балка двутавравая | Ст.3 | 12 | 55 | 92,6 |
| Балка двутавравая | Ст.3 | 12 | 60 | 108 |
Балка стальная с параллельными гранями внутренних полок
| Наименование | Марка | Длина, м | Номер двутавра | Вес пог.м., кг. |
| Балка двутавравая | Ст.3 | 12 | 10Б1 | 8,1 |
| Балка двутавравая | Ст. 3 | 12 | 12Б1 | 8,7 |
| Балка двутавравая | Ст.3 | 12 | 14Б1 | 10,5 |
| Балка двутавравая | Ст.3 | 12 | 16Б1 | 12,7 |
| Балка двутавравая | Ст.3 | 12 | 18Б1 | 15,4 |
| Балка двутавравая | Ст.3 | 12 | 20Б1 | 21,3 |
| Балка двутавравая | Ст.3 | 12 | 25Б1 | 25,7 |
| Балка двутавравая | Ст.3 | 12 | 25Б2 | 29,6 |
| Балка двутавравая | Ст.3 | 12 | 30Б1 | 32 |
| Балка двутавравая | Ст.3 | 12 | 30Б2 | 36,8 |
| Балка двутавравая | Ст.3 | 12 | 35Б1 | 41,4 |
| Балка двутавравая | Ст.3 | 12 | 35Б2 | 49,6 |
| Балка двутавравая | Ст.3 | 12 | 40Б1 | 56,6 |
| Балка двутавравая | Ст. 3 | 12 | 40Б2 | 66 |
| Балка двутавравая | Ст.3 | 12 | 45Б1 | 66,2 |
| Балка двутавравая | Ст.3 | 12 | 45Б2 | 76 |
| Балка двутавравая | Ст.3 | 12 | 50Б1 | 72,5 |
| Балка двутавравая | Ст.3 | 12 | 50Б2 | 79,5 |
| Балка двутавравая | Ст.3 | 12 | 55Б1 | 89 |
| Балка двутавравая | Ст.3 | 12 | 55Б2 | 97,9 |
| Балка двутавравая | Ст.3 | 12 | 60Б1 | 94,6 |
| Балка двутавравая | Ст.3 | 12 | 60Б2 | 105,5 |
Балка стальная широкополочная
| Наименование | Марка | Длина, м | Номер двутавра | Вес пог. м., кг. |
| Балка двутавравая | Ст.3 | 12 | 20Ш1 | 30,6 |
| Балка двутавравая | Ст.3 | 12 | 25Ш1 | 44,1 |
| Балка двутавравая | Ст.3 | 12 | 30Ш1 | 56,8 |
| Балка двутавравая | Ст.3 | 12 | 30Ш2 | 68,6 |
| Балка двутавравая | Ст.3 | 12 | 35Ш1 | 65,3 |
| Балка двутавравая | Ст.3 | 12 | 35Ш2 | 79,7 |
| Балка двутавравая | Ст.3 | 12 | 40Ш1 | 88,6 |
| Балка двутавравая | Ст.3 | 12 | 40Ш2 | 106,7 |
| Балка двутавравая | Ст.3 | 12 | 45Ш1 | 123,5 |
| Балка двутавравая | Ст.3 | 12 | 50Ш1 | 114,2 |
| Балка двутавравая | Ст.3 | 12 | 50Ш2 | 138,4 |
| Балка двутавравая | Ст. 3 | 12 | 60Ш1 | 137,7 |
| Балка двутавравая | Ст.3 | 12 | 60Ш2 | 170,7 |
Балка стальная колонная
| Наименование | Марка | Длина, м | Номер двутавра | Вес пог.м., кг. |
| Балка двутавравая | Ст.3 | 12 | 20К1 | 41,4 |
| Балка двутавравая | Ст.3 | 12 | 20К2 | 49,9 |
| Балка двутавравая | Ст.3 | 12 | 25К1 | 62,6 |
| Балка двутавравая | Ст.3 | 12 | 25К2 | 72,4 |
| Балка двутавравая | Ст.3 | 12 | 30К1 | 87 |
| Балка двутавравая | Ст.3 | 12 | 30К2 | 94 |
| Балка двутавравая | Ст. | 12 | 35К1 | 109,1 |
| Балка двутавравая | Ст.3 | 12 | 35К2 | 136,5 |
| Балка двутавравая | Ст.3 | 12 | 40К1 | 146,6 |
| Балка двутавравая | Ст.3 | 12 | 40К2 | 171,7 |
Балка стальная специальная
| Наименование | Марка | Длина, м | Номер двутавра | Вес пог.м., кг. |
| Балка двутавравая | Ст.3 | 12 | 18М | 25,8 |
| Балка двутавравая | Ст.3 | 12 | 24М | 38,3 |
| Балка двутавравая | Ст.3 | 12 | 30М | 50,2 |
| Балка двутавравая | Ст.3 | 12 | 36М | 57,9 |
| Балка двутавравая | Ст. 3 | 12 | 45М | 77,6 |
Заказать
Ваше Имя*
Телефон*
Область ввода*
Типы стальных балок – Структурное руководство
В этой статье обсуждаются различные типы стальных балок, используемых для передачи нагрузок от конструкции на соседнюю опору.
Для идентификации типов стальных балок можно использовать различные классификации. В этой статье мы классифицируем балки на основе их геометрии и производственного процесса.
Здесь обсуждаются следующие типы стальных балок.
- Двутавровая балка, двутавровая балка, W и S сечение
- Плоские балки
- Портальные балки/балки
- Полые прямоугольные и круглые полые секции
- Составные балки
- Другие типы балок
Рассмотрим каждый тип балок подробно.
Двутавровая балка или универсальная балка
Двутавровая балка, также известная как универсальная балка, представляет собой горячекатаный профиль.
Универсальные балки можно определить как широко используемый стальной профиль в строительстве. В большинстве конструкций мы можем наблюдать эти стальные колонны, соединенные с универсальными балками для несущих нагрузок.
Универсальные балки имеют повышенную жесткость в вертикальном направлении для восприятия нагрузок. Высота секции больше ширины секции.
Двутавровая балка также определяется как двутавровая балка, если высота и ширина сечения равны. То есть высота сечения равна ширине полки.
Кроме того, они также обозначаются как секции W и S.
Основной проблемой стальных конструкций является огнестойкость. Когда конструкционная сталь подвергается воздействию огня, ее температура быстро увеличивается, а стальной профиль подвергается быстрой деформации.
Кроме того, стальные балки имеют меньшую несущую способность или жесткость по сравнению с бетонной балкой той же высоты.
Профильная балка
Профильная балка представляет собой стальную балку, которая используется в основном в строительстве мостов.
Эти балки представляют собой изготовленные по индивидуальному заказу стальные балки. Настройка выполняется на основе требований проекта.
Мосты с пластинчатыми балками широко распространены на железнодорожных путях.
Два фланца и стенка соединены сваркой для создания балки. Конструкция пластинчатых балок не такая, как у других типы балок .
Поскольку сварка выполняется для соединения трех пластин вместе, качество сварки необходимо регулярно проверять во время сварки. Необходимо провести дополнительное испытание, чтобы убедиться, что сварка выполнена правильно и имеет достаточную прочность.
Козловая балка
Портал — это механическая система, используемая для перемещения материалов или товаров из одного места в другое.
В зависимости от цели использования эти системы делятся на категории. В портах мы используем портал для подъема контейнеров, на заводе мы используем портал для перемещения товаров или материалов из одного места в другое.
Портал — это передвижное оборудование, несущее груз. Также можно наблюдать дальнейшее перемещение груза по балке.
Конструкция портала может быть выполнена с учетом приложенных нагрузок, эффектов движущейся нагрузки и т. д. Как правило, проектирование этих типов стальных балок сложнее, чем других типов.
Порталы среднего и малого масштаба могут быть изготовлены из горячекатаных профилей. Однако тяжелонагруженные порталы могут быть выполнены в виде пластинчатых балок.
Кроме того, портальные балки определяются как специальные типы стальных балок.
Полые прямоугольные и круглые полые секции
В основном эти элементы используются в фермах, колоннах и балках.
Прямоугольное полое сечение и круглое сечение более эффективны с точки зрения местных отказов. Универсальные балки более подвержены локальному растрескиванию из-за характера сечения.
Однако прямоугольный полый профиль более устойчив к местному выпучиванию.
Кроме того, прямоугольные полые профили доступны в различных сечениях.
Однако, как правило, они не изготавливаются, как пластинчатые фермы, путем соединения стальных пластин.
Композитные балки
Композитный механизм представляет собой комбинацию двух или более материалов. Составные балки являются более эффективными типами стальных балок, используемых при возведении конструкций.
Это может быть комбинация стальной балки с плитой или сборка стальной балки вместе с бетонной балкой.
Комбинация стальной балки и плиты получается с помощью распорных шпилек. Срезные шпильки, приваренные к стальной балке, заделаны в бетон.
Комбинированное действие балки при установке срезных шпилек можно учитывать при проектировании балки. Из-за простоты конструкции некоторые инженеры не учитывают составное действие при проектировании стальной балки. Это не экономичная конструкция.
Другие типы балок
Угловые профили, такие как C-образные швеллеры, L-образные уголки и т. д., также используются в качестве стальных балок в строительстве.
Однако эти типы стальных балок не получили широкого распространения в качестве стальных балок.
В основном используются в качестве элементов ферм или части стальной конструкции.
Типы профилей из конструкционной стали
Профили из конструкционной стали давно стандартизированы AISI. При обсуждении балок, тройников и швеллеров упоминаются фланцы и стенки. Полка определяется как плоская часть, которая в случае балки обычно располагается вверху и внизу балки. Стенка соединяет две полки и в обычной конструкции ориентирована вертикально, чтобы придать балке высокую устойчивость к изгибу. Углы идентифицируются по длине их катетов, которые могут быть равными или неравными.
Сталь ASTM A36 с пределом текучести 36 000 фунтов на квадратный дюйм является наиболее распространенным материалом для профилей из конструкционной стали, хотя для особых случаев доступны и другие материалы, включая низколегированные, высокопрочные и нержавеющие стали. Стальные элементы соединяются друг с другом с помощью болтовых или заклепочных пластин, которые крепятся к стенкам балки, или они могут быть сварены непосредственно друг с другом.
Признано различие между формами «размера стержня» и «размера конструкции». Размер стержня используется для описания любой формы, главный размер сечения которой составляет менее 3 дюймов.
В этой статье кратко обсуждаются некоторые из популярных стальных профилей, а также параметры, в которых они превосходны.
Основные типы профилей из конструкционной стали включают:
- Балки
- Тройники
- каналов
- Углы
- Полые конструкционные секции (HSS)
Типы стальных балок
Балки и фермы из конструкционной стали доступны в трех формах: стандартные или S-образные балки, широкополочные или W-образные балки и свайные или H-образные балки.
Стандартные балки обозначаются буквенной выноской S, затем номинальной высотой стенки в дюймах, затем весом на фут в фунтах.
Большинство из них выпускаются в облегченных версиях, а некоторые из более крупных балок доступны в нескольких промежуточных весах. Стандартные балки имеют конические полки, тогда как широкополочные балки имеют параллельные полки.
«H»-балки часто имеют полки и стенки одинаковой толщины, в то время как полки «S» и «W»-балок толще, чем стенки. Двутавровые балки обычно забивают в грунт для забивки фундамента. Их можно собрать из отдельных частей. Профили «S» и «W» обычно прокатывают в горячем виде как отдельные детали. Обычно доступны балки длиной до 60 футов.
С точки зрения семантики, хотя все балки являются балками, не все балки являются балками. В строительстве балка определяется как основной несущий элемент, на который нагружаются балки.
Тройники
Тройники представляют собой стальные балки, прорезанные вдоль стенок, в результате чего получается один полный пояс и стенка половинной глубины. Они доступны в тех же формах, что и полноразмерные балки: «S» и «W».
Обозначение определяет тип «ST», за которым следует номинальная глубина стенки в дюймах, за которой следует форма «I» или «WF».
Каналы
Швеллеры имеют одинарные стенки, окруженные верхней и нижней полками, причем стенки ориентированы в стороны, а полки выступают перпендикулярно стенкам, почти как половина балки, за исключением того, что стенка имеет полную толщину. Полки швеллера имеют такую же конусность, как и стандартные балки – уклон примерно 16-2/3 %. Длины до 20 и 40 футов являются обычными для размеров стержней, при этом структурный размер обычно доступен как длина 60 футов. Швеллеры обычно не применяются в качестве балок, но плоские поверхности позволяют прикреплять их болтами к другим плоским сторонам.
Уголки
Уголки Г-образные в сечении с равно- или неравнодлинными коническими сторонами. Их использование в качестве балок настоятельно не рекомендуется, если только они не удвоены и не соединены способом, приближенным к тройнику. Однако уголки имеют множество применений и используются в качестве распорок, для ферм и т.
д.
Полые конструкционные секции (HSS)
HSS, или полые конструкционные секции, имеют прямоугольное, квадратное, эллиптическое или круглое сечение, и прямоугольные формы обычно используются для сварных рам, где нагрузки действуют на конструкцию в нескольких направлениях. Круглые быстрорежущие трубы, иногда называемые круглыми конструкционными трубами, отличаются от труб тем, что они пропускают жидкость (что регулируется другими стандартами), но используются для несущих колонн и т. д., таких как колонны Лалли. Все эти формы начинаются со сварных круглых трубок, а квадратные и прямоугольные трубы подвергаются дополнительному формованию для создания конечных продуктов с большими радиусами на углах.
Резюме
В этой статье представлен краткий обзор распространенных профилей из конструкционной стали. Для получения дополнительной информации о дополнительных продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.
