Виды дюбелей, их применение и правильный выбор

Содержание:

1 Что представляет собой забивной дюбель
2 Составные части и конструктивные особенности
3 Главные достоинства
- 3.1 Какие бывают дюбеля – разновидности и классификация
4 Виды дюбелей и их применение по способу фиксации
5 Виды дюбелей по методу монтажа
6 Из какого материала изготавливается дюбель пробка
7 В каких областях применяется дюбель анкер
8 Как выбрать металлический распорный дюбель и другие виды крепежа

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

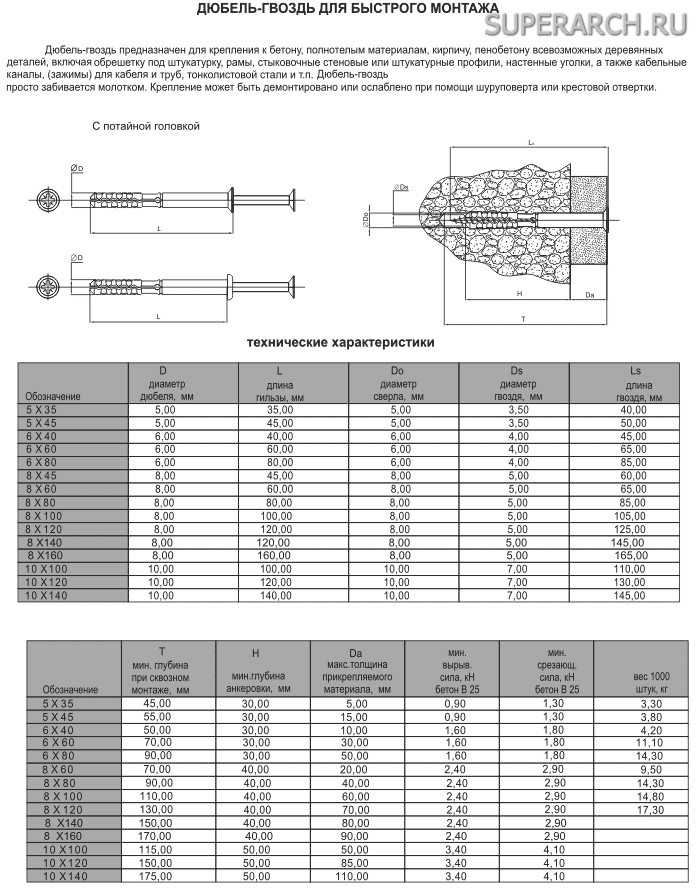

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

тяжелых марках бетона;
блоках из пористых композитов;
гипсокартонных листах;
различных видах кирпича;
шлакобетонных блоках;
штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами:

наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.

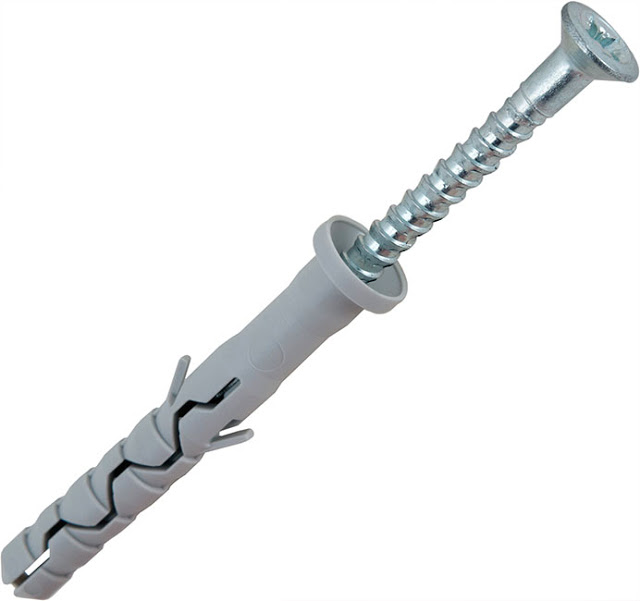

Дюбель забивной (цанга)

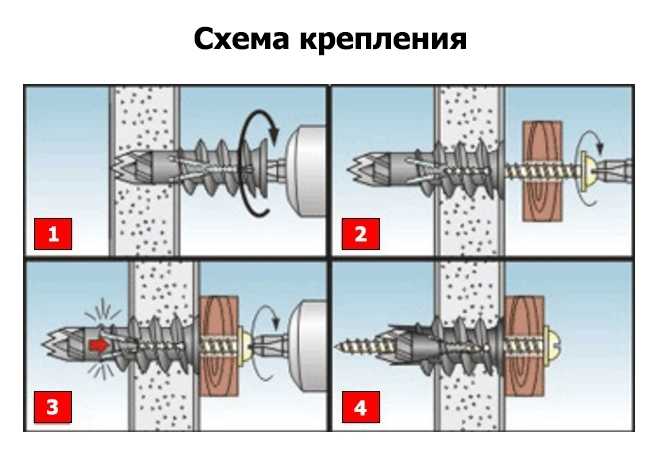

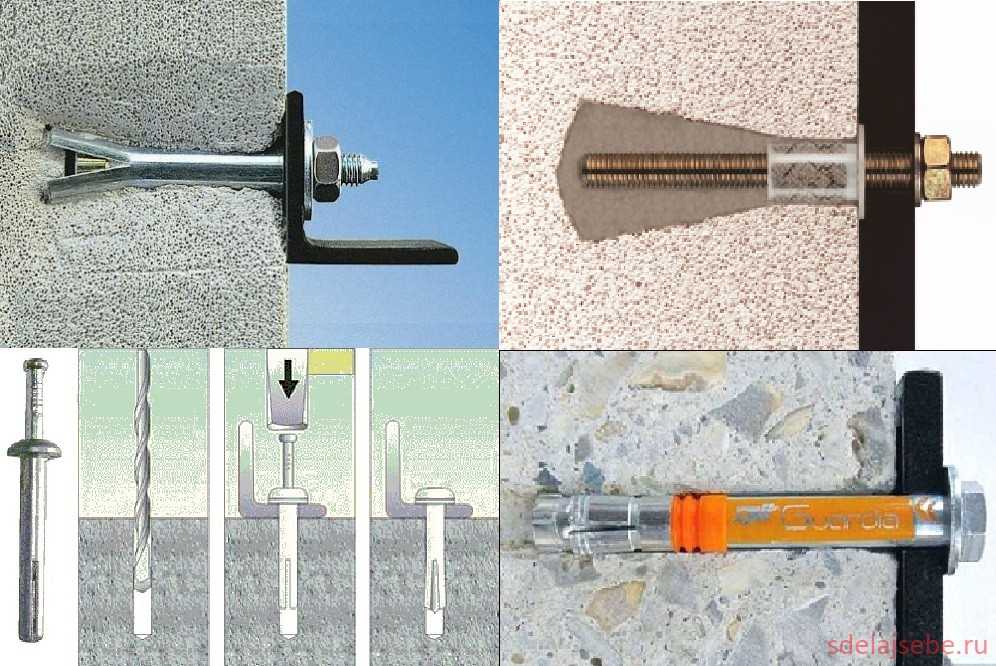

Устанавливается и функционирует крепежный механизм по простому алгоритму:

Забивается цилиндрический элемент в подготовленный канал.
Ввинчивается во втулочное отверстие монтажный элемент.
Цанговый механизм при ввинчивании самореза или болта расширяется.
Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

верхнюю часть, которая сохраняет диаметр при завинчивании метиза.
Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.

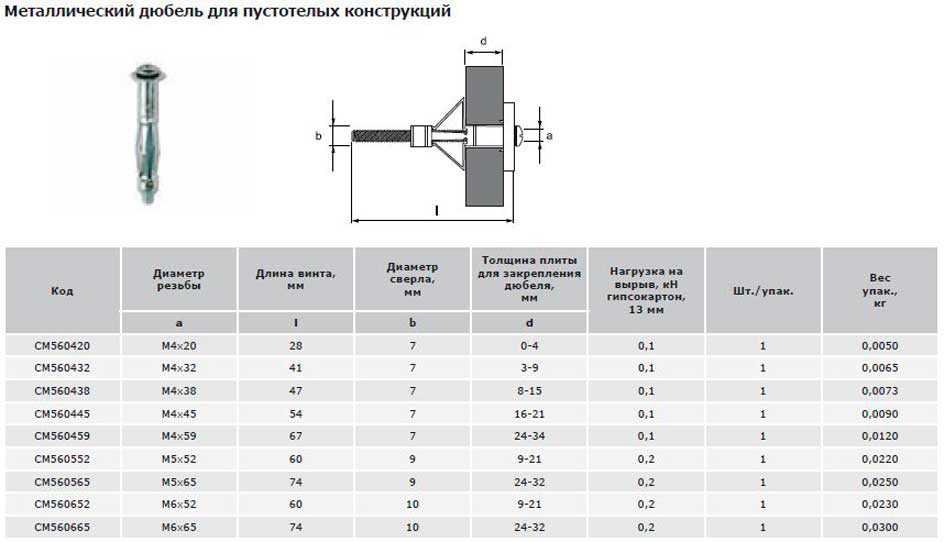

Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления:

уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

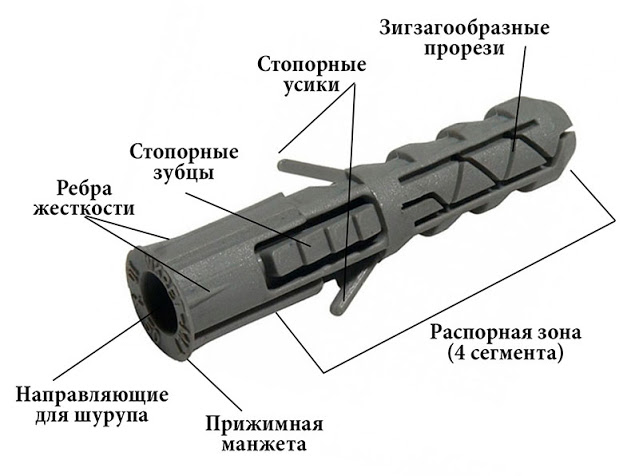

Конструктивные части распорного механизма:

элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;

распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

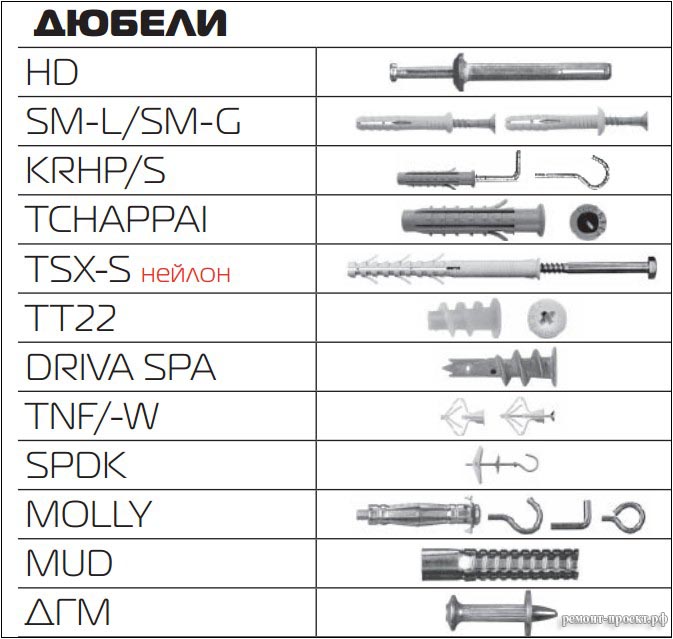

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

способ фиксации;
метод установки;
материал втулки;
область применения;
материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;

крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;

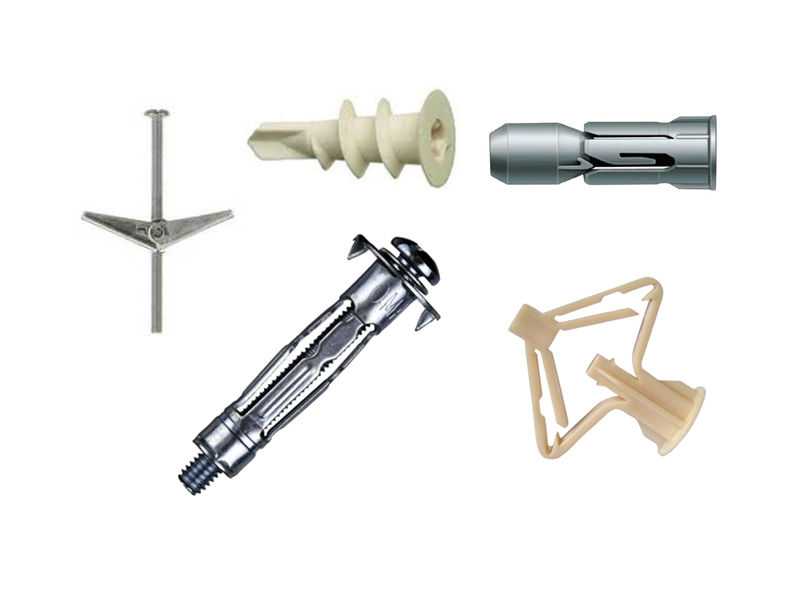

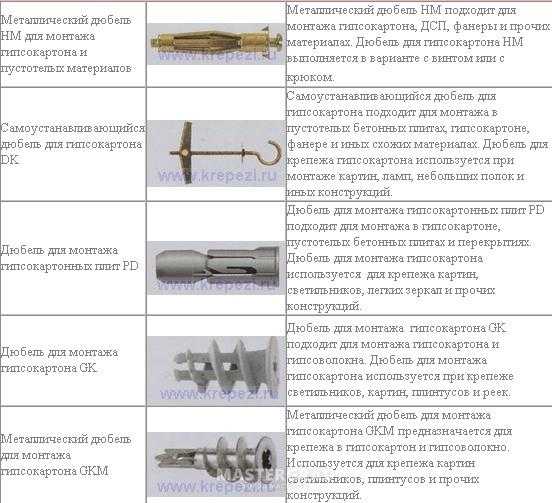

крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

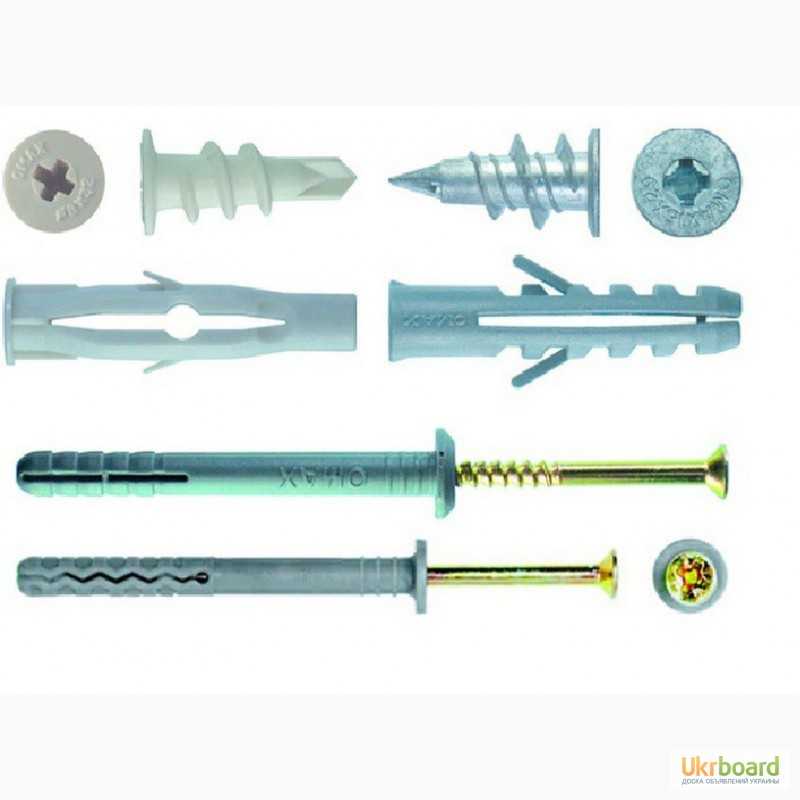

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

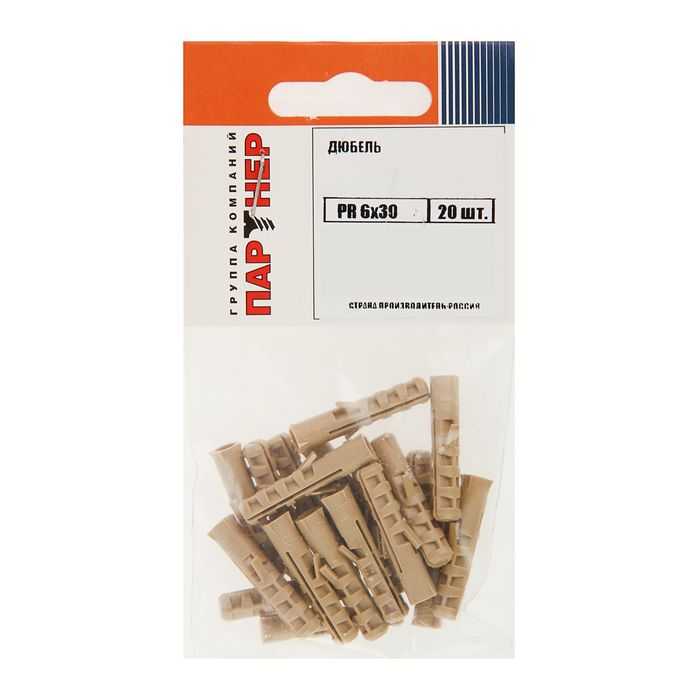

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;

полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

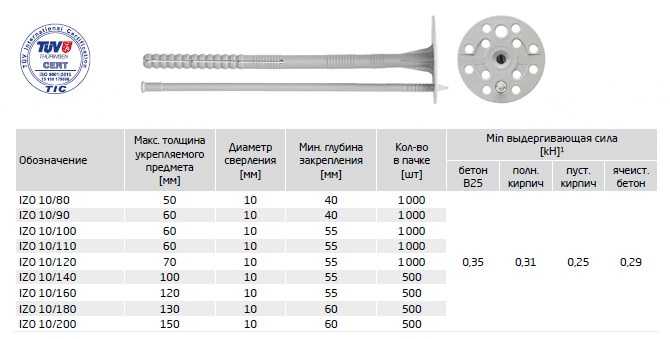

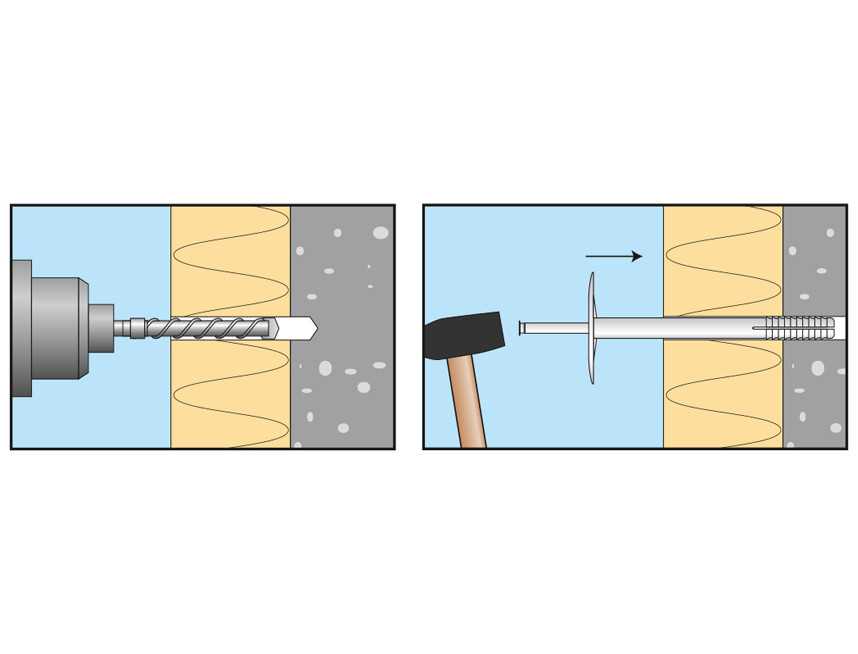

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 – 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

нержавеющей стали;
оцинковки;
сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

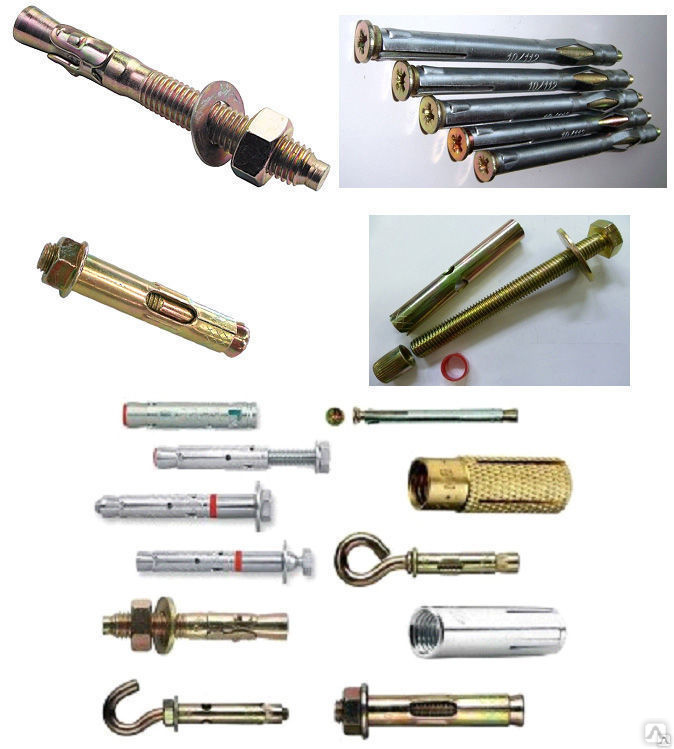

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
специальные. Имеют узкое назначение – крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты

материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.

Виды дюбелей, их применение и правильный выбор

Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

тяжелых марках бетона;
блоках из пористых композитов;
гипсокартонных листах;
различных видах кирпича;
шлакобетонных блоках;
штукатурке.

наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;

внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.

Дюбель забивной (цанга)
Устанавливается и функционирует крепежный механизм по простому алгоритму:

Забивается цилиндрический элемент в подготовленный канал.
Ввинчивается во втулочное отверстие монтажный элемент.
Цанговый механизм при ввинчивании самореза или болта расширяется.
Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

верхнюю часть, которая сохраняет диаметр при завинчивании метиза. Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.

Дюбель бабочка для гипсокартона металлический
Размер нераспорного участка определяется особенностями крепления:

уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Применение саморезов, дюбелей и дюбель — гвоздей при строительстве и ремонте крыши

Буквально несколько десятков лет назад элементы кровли крепились между собой при помощи гвоздей и деревянных пробок, называемых в народе чопиками. Гвозди изготавливались из черного металла и потому быстро ржавели. Чопики постепенно рассыхались и через некоторое время попросту вываливались из крепежных отверстий.

Однако строительные материалы тоже эволюционируют, и на смену патриархальному гвоздю пришел саморез, а на смену чопику – дюбель.

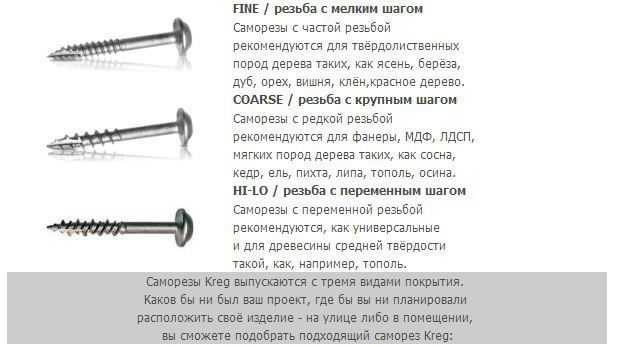

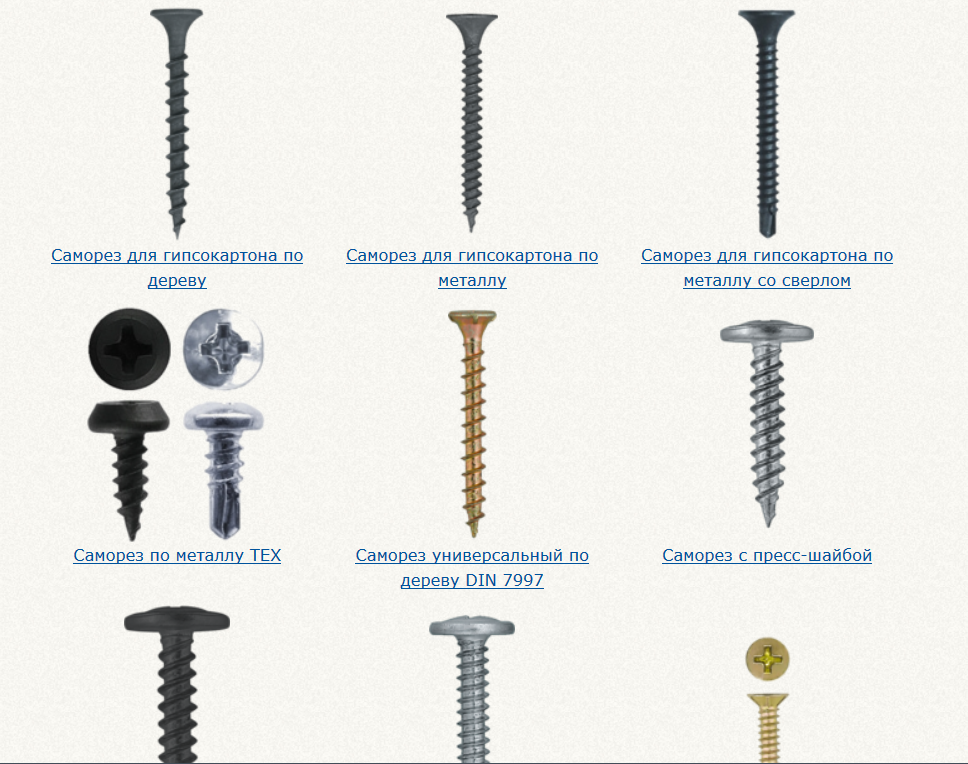

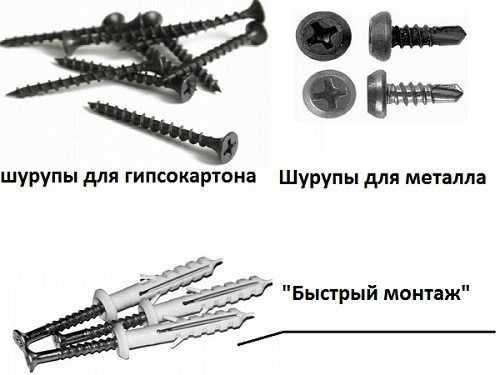

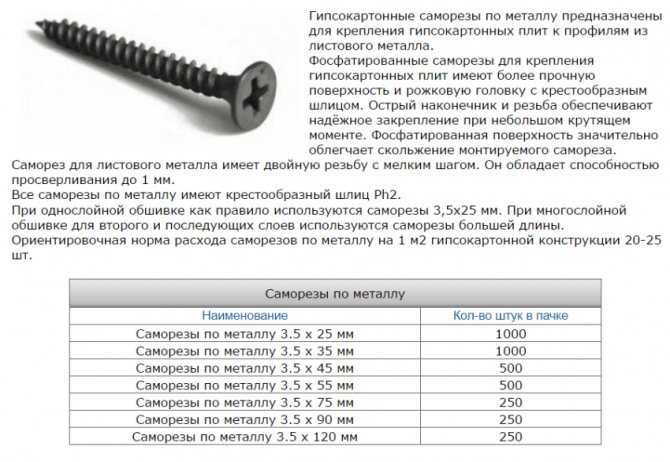

Саморезом называют изделие в виде стержня с головкой и наружной резьбой изготовленной по всей длине стержня. Название свое приобрел благодаря принципу действия – при закручивании он создает резьбу в соединяемых предметах. За счет большой площади контакта скрепляет между собой детали крыши значительно лучше гвоздя. Благодаря особому составу металла, из которого он изготовлен, а также специальному напылению не ржавеет.

Дюбель — крепежное изделие, предназначенное для монтажа путем фиксации в отверстиях. Дюбель представляет собой полую пробку, изготовленную из пластмасс.

Надо сказать, что сами по себе полимеры так себе материал – теплостойкость у них низкая, а пластическая деформация высокая. Получить из них качественный крепеж невозможно. Однако применение специальных присадок делает конечный продукт прочным и неимоверно расширяет область применения дюбелей.

Дюбель держится в отверстии за счет трения, возникающего между стенками отверстия и наружной поверхностью дюбеля. Немало способствует этому наличие у дюбеля различных конструктивных элементов — стопорных, фиксирующих, нераспорных – задачей которых является надежное удержание его в отверстии.

Для максимально эффективного использования дюбелей необходимо правильно подбирать по диаметру и длине саморезы и дюбель-гвозди.

При строительстве и ремонте крыши саморезы и дюбеля применяются для крепления между собой деталей стропильной системы, монтаже обрешетки, ветровой доски, а также других деталей. Саморезы не портят внешний вид крыши, при необходимости их головки могут быть прикрыты декоративными заглушками.

При работе с саморезами лучше всего использовать электродрель, при работе с дюбелем – перфоратор, отвертку, дрель и молоток.

Монтаж самореза не требует особого ума – наметил место крепления, накернил (можно сделать это гвоздем), закрутил. Для верности можно не кернить, а просверлить отверстие диаметром меньшим, чем диаметр самореза.

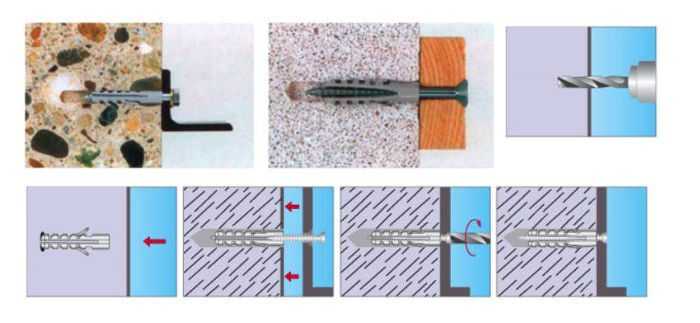

С монтажом дюбеля все посложнее будет. Здесь последовательность действий такова:

Производим разметку, отмечаем место монтажа дюбеля.
Замеряем длину и диаметр дюбеля;
Сверлим или долбим отверстие диаметром равным диаметру нашего дюбеля и глубиной не менее суммы длины и диаметра дюбеля.
Из отверстия удаляется пыль. Важно! При активном выдувании пыли ртом закрывайте глаза! Иначе устанете из них грязь вымывать.
В образовавшееся отверстие заподлицо вставляем дюбель.
В дюбель заворачиваем дюбель-гвоздь или шуруп. Не стоит ускорять процесс молотком — поверхности дюбеля и шурупа при этом деформируются и ослабевают.

В заключение хочу сказать – используйте саморезы и дюбели при строительстве крыши. Держат детали они надежно, внешний вид не портят, стоят недорого. Опять же крыша простоит долго.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

не прокручивается в прослабленных каналах;
хорошо держится в пористых стройматериалах;

Металлический дюбель для листовых материалов W-GS, тип Z/L
выдерживает значительные усилия, не меняя начального положения;
не позволяет крепежному элементу выпасть;
не расшатывается при знакопеременных нагрузках;
легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

На выбор конкретной модели влияют следующие моменты:

способ фиксации;
метод установки;
материал втулки;
область применения;
материал основы.

Остановимся детально на основных положениях классификации.

Материалы основания при установке дюбеля

Решающую роль при выборе конструкции дюбелей играет основание, в которое будет производиться установка. Материалы основания могут быть крупно сгруппированы следующим образом:

плотные полнотелые материалы: кирпич, бетон, природный камень;
пористые и пустотелые материалы: ячеистый бетон (газобетон, пенобетон), шлакобетон, пустотелый кирпич и пустотелые бетонные блоки;
тонкие листовые материалы: гипсокартон, ДСП.

Более подробно встречающиеся материалы основания сведены в Таблицу 1. Несмотря на разнообразие дюбелей, основные конструктивные идеи их остаются неизменными. Поэтому в продукции различных производителей практически всегда присутствуют изделия аналоги. В Таблице 1 приводятся сведения о применимости дюбелей общего назначения для установки в различные материалы основания.

Таблица 1. Дюбели общего назначения.

Тип дюбеля

Компания

Материал основания

Бетон

Натур. камень

Полнотелый кирпич

Силикатный полнотелый кирпич

Пемзобетон. полнотелый кирпич

Газобетон (пористый бетон)

Полнотел. гипсовые плиты

Кирпич с вертикал. пустотами

Силикатн.

кирпич с пустотами

Пустотел. блок

Фиброцем. плита

Гипсокарт.

плита

Древесно-стружечная

плита

Метал. профиль

дюбель PND

Европартнёр

дюбель S

Fisher

дюбель PND L

Европартнёр

дюбель SX

Fisher

дюбель SX L

Fisher

дюбель PDU

Европартнёр

дюбель FU

Fisher

дюбель GB

Европартнёр

дюбель FMD

Fisher

дюбель ML D6/8

Mungo

дюбель ML D10/14

Mungo

дюбель M-S

Fisher

дюбель РА 4

Fisher

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь
Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Что такое дюбель

Дюбель – это крепление, одна из его частей которого, вставленна в основу. Он дает возможность совершить монтаж на любой твердой поверхности. Модели, которые продают современные производители, имеют широкий спектр использования. Благодаря ему удастся закрепить материал в тяжелый и пористый бетон, в природный камень, гипс, кирпич, шлакобетон.

Если говорить терминологическими словами, то дюбель — своеобразная гильза или втулка. Он не способен образовать надежное крепление, но четко зафиксирует материал в стене. Дюбель вкручивают или вбивают, при этом изделие изменит свою форму и станет шире. Таким образом, надежно укрепит материал.

Состоит из 2 частей:

Нераспорная – одна из частей, находится наверху изделия и при монтаже не меняет форму.
Распорная — когда шуруп проходит в гильзу, эта часть меняет свою форму и расширяется. За счет расширения втулки сжимаются стенки отверстия, а сила трения становится больше. Данная часть крепления формирует крепеж.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

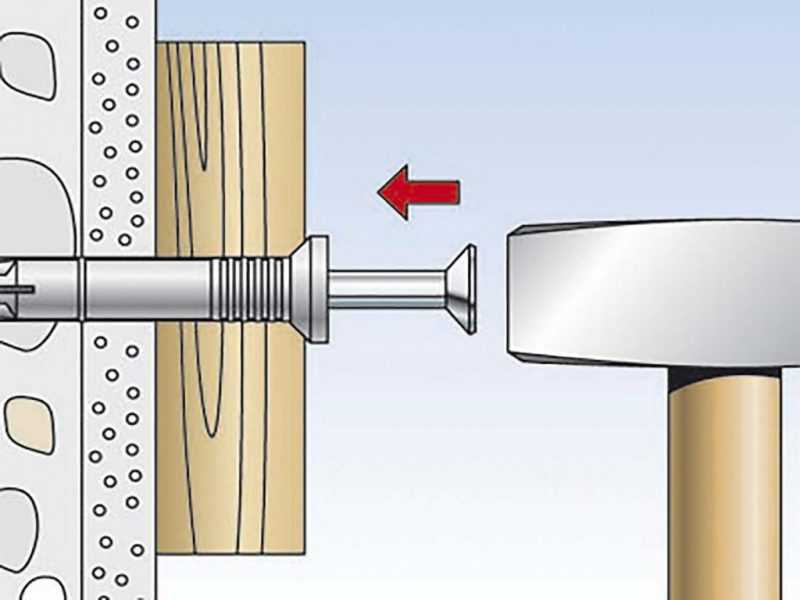

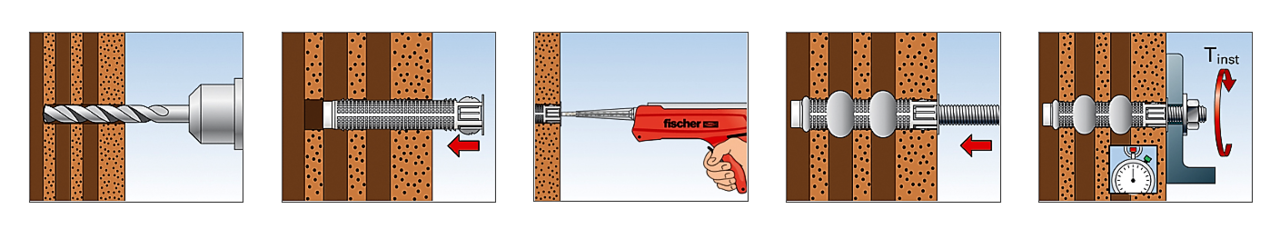

предварительную установку. Крепежная гильза забивается в просверленный канал. Она увеличивается в диаметре при завинчивании крепежа;

Дюбель металлический потолочный (биербах)
сквозную установку. Фиксатор с увеличенной нераспорной частью проходит через слой теплоизоляции, промежуточный материал или пустоту, затем крепится в канале основного массива.

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см. Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Из какого материала изготавливается дюбель пробка

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 – 1
Наряду с пластмассовыми фиксаторами, используются изделия из металла:

нержавеющей стали;
оцинковки;
сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбель: описание,виды,характеристики,применение,фото,видео.

Дюбель-гвоздь забивной 3,7х30

Характеристика

Дюбель – это крепежный элемент, который предназначен для монтажных и соединительных работ. Сейчас промышленность выпускает огромное количество видов этих элементов. Каждый тип подходит для конкретного материала. Существуют изделия для бетона, металла или древесины, а также гипсокартонных конструкций.

Такой крепеж применяется тогда, когда доступ к краю стержня для соединения затруднен или невозможен. Например, нужно проделать отверстие в стене для установки шкафчика на кухне или полки в комнате – для этого и необходим дюбель. Также дюбель – это идеальный выбор, когда стена пустотелая или имеет в себе пустоты. Любые другие крепежные детали и системы будут просто неэффективными.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

не прокручивается в прослабленных каналах;
хорошо держится в пористых стройматериалах;

Металлический дюбель для листовых материалов W-GS, тип Z/L
выдерживает значительные усилия, не меняя начального положения;
не позволяет крепежному элементу выпасть;
не расшатывается при знакопеременных нагрузках;
легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

На выбор конкретной модели влияют следующие моменты:

способ фиксации;
метод установки;
материал втулки;
область применения;
материал основы.

Остановимся детально на основных положениях классификации.

Как выглядят дюбели, принцип действия

Эта крепежная деталь по внешнему виду являет собой цилиндрический стержень. Если говорить о материалах, то это нейлон, полипропилен, металл, полиэтилен. Промышленность также производит металлические дюбели-анкеры.

Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть — нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.

Плюсы и минусы

Среди преимуществ металлического дюбеля можно выделить следующие:

высокая степень несущей способности вне зависимости от материала основания;
длительный срок службы — металл не портится даже под воздействием температур;
устойчивость к воздействию коррозии;
на рынке представлено множество вариантов для любого случая;
простота в монтаже.

Существует и несколько незначительных недостатков:

существуют некоторые ограничения и требования по установке, поскольку крепеж образует большее напряжение в основании;
высокая цена по сравнению с нейлоновыми метизами.

Виды дюбелей, фото

В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:

Полипропиленовые.
Распорные.
Для работ с гипсокартоном.
Нейлоновые.
Юстировочные.
Типа «бабочка» и «зонтик».
Дюбель-гвоздь.
Рамные и т. д.

Разберем основные виды дюбелей и их применение.

Охота на гаршнепа

Поздней осенью большинство представителей бекасовых покидают болота. Только небольшой гаршнеп доставит истинное наслаждение пройтись с любимой собакой по болоту и удовлетворить спортивный интерес охотника.

На болоте гаршнеп чувствует себя в безопасности. Не каждый охотник решится пройтись по топким местам в поисках добычи. Да и звери не часто заглядывают на болота. Птица в самых густых зарослях устраивает себе ночлег и укрытие в одном месте, здесь же находит еду.

Гаршнеп летает недолго. Больше находится на земле, поэтому рискуют попасть на мушку охотника. Взлетая и сразу садясь, он может стать быстрой добычей. Интерес представляет вкусное мясо птицы, которое считается деликатесом.

Птица редко подает звуки и ее сложно найти. Можно потратить много времени на поиски, но результата не добиться. Для удачной охоты лучше узнать у местных жителей о наличии птицы на конкретном участке. Или потратить день-два для определения представителей фауны в предполагаемом месте охоты.

Помимо ружья для охоты на гаршнепа нужно запастись биноклем. Птичка маленькая, взлетает редко, в покое полностью сливается с ландшафтом. Бинокль поможет хорошо изучить местность и определить объекты для своих будущих трофеев.

Птица имеет небольшую популяцию. Даже в некоторых районах занесена в Красную книгу. Охота на гаршнепа весной, в период токования, запрещена. Охотничий сезон начинается в конце лета и длится до отлета птиц. Лучше всего охоту проводить в спокойную тихую погоду.

В это время гаршнепа легко увидеть на взлете. При сильном ветре задача усложняется. Гаршнеп во время полета покачивается, словно бабочка, а порывы ветра еще больше бросают его из стороны в сторону, значительно усложняя задачу. Охотники знают, что поймать птицу на мушку нужно в тот момент, когда она зависает в воздухе перед рывком против ветра.

Дюбели для работы с гипсокартонными стенами

Эти детали разработаны и изготовлены специально для крепежа в гипсокартонные или гипсоволоконные стены. Если необходимо установить что-то в пористый бетон, то выбирают именно этот вариант. Производят данные крепежные детали из металла либо из пластика.

Металлические изделия называют «молли».

При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

Вывод

На строительном рынке существует богатый выбор дюбелей для бетона, предназначенных для самых различных целей. Исходя из этого, для обеспечения надежного крепления, нужно верно подобрать крепеж в каждом отдельном случае, и выполнить монтаж в соответствии с технологией, предлагаемой производителем.

Из видео в данной статье возможно взять дополнительную данные по данной теме.

А если вы захотите выяснить, как выглядит, к примеру, дюбель для полистиролбетона, читайте другие материалы на нашем сайте.

Бетон – материал весьма разнообразный. Строительный раствор может включать самые разные компоненты, обладать очень разными показателями по плотности и проницаемости, и предназначаться для самых разных нужд. Соответственно, невозможно предложить универсальный крепеж, который годился бы для всех видов этого материала.

Дюбель – самый подходящий вариант для работ с бетоном.

Зонтик

Это особенные виды дюбелей, и их применение тоже особенное. Они не используются в большинстве крепежных работ, а предназначены только для монтажа теплоизоляционных материалов из минеральной ваты либо полистирола. По внешнему виду деталь действительно напоминает зонтик – так, имеется широкая круглая шляпка. Она необходима для удерживания утеплителя.

Изготавливают их из металла и пластика. Однако существуют и другие зонтики. Они предназначены для гипсокартона и навесных конструкций. Металлический зонтик-молли дюбель – это гвоздь с плечами, которые надежно закрепляются в пустотелой стене. При этом нагрузка распределяется равномерно. С помощью этого вида крепежных изделий можно подвесить даже самые тяжелые люстры в подвесных гипсокартонных потолках.

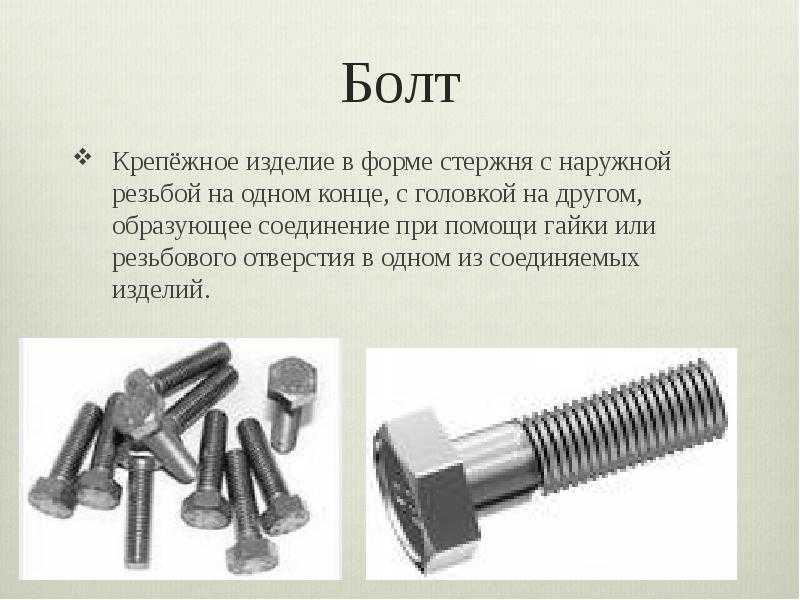

Болты

Болты представляют собой крепежные изделия цилиндрической формы, которые обладают метрической цилиндрической наружной резьбой и головкой, которая рассчитана под гайку. Они дают возможность создавать соединения при помощи гаек или заранее сделанных отверстий с резьбой в фиксируемых деталях. По форме они бывают:

ступенчатыми, в которых диаметр резьбы меньше, чем диаметр гладкой части;
фундаментными, обладающими головкой особой формы, которая помогает крепить оборудование и агрегаты к основанию;
с головкой в форме шестигранника под гаечный ключ – это наиболее распространенный вариант исполнения.

Вставляется болт в заранее подготовленное отверстие деталей, которые требуется скрепить, после чего на резьбу закручивается гайка и осуществляется стягивание элементов при помощи гаечного ключа. Фиксация соединения происходит за счет силы трения – но для переноса на болт части нагрузок, необходимо обеспечить максимальную точность производства стержня и отверстий для него. Для предотвращения деформации деталей, под головку болта и под гайки устанавливают шайбы. Болты всегда используются в комплексе с гайками.

Хомут

По внешнему виду данная крепежная деталь представляет собой петлю. Изготавливают эти изделия из пластика. Данные хомуты предназначены для монтажных работ по электрической проводке. Использование этих дюбелей очень простое. Сперва в основании проделывают отверстие необходимого диаметра, затем провод прижимается хомутом.

Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.

Дюбель-гвоздь

Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.

Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами. Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.

Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.

Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.

Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.

Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.

По методу монтажа

Пластиковые дюбеля для теплоизоляции, которые закручиваются, для пластмассовых плинтусов, деталей из дерева мастера крепят отверткой.

Забивные забиваются в материал молотком или с помощью киянки, пассатижей, других подручных инструментов – деревянного бруска или куска кирпича.

Крепежи для сквозного монтажа характеризуются наличием длинной нераспорной частью, которая проходит сквозь конструкцию.

Дюбели для предварительного монтажа – востребованные изделия, они входят в отверстия на всю длину, такой способ крепления является самым востребованным.

Саморезы

Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы. Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.

Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.

Разновидности изделий

Дюбели даже одинакового назначения, но от разных производителей отличаются своей конструкцией – наличием или отсутствием буртика, устройством фиксирующих и направляющих элементов, числом направлений распора и так далее. Касается это, прежде всего пластикового крепежа, в то время как конструкция металлического дюбеля для бетона практически неизменна.

Очевидно, что конструкционные особенности у изделий для плотного и ячеистого бетона будут разными. Однако общим является материал изготовления. Наилучшим решением являются пластмассы благодаря сочетанию твердости и вязкости, чем, например, не может похвастаться металл.

Полиэтилен – низкого и высокого давления. Является диэлектриком, устойчиво при температурах до -40 С, безопасен и плохо пропускает воду, не подвержен коррозии, гнили или плесени, стоек к большинству химически агрессивных веществ. К его главным недостаткам относится горючесть, поэтому если в строительных работах дюбель применяют без ограничений, то для крепления таких коммуникаций, как газопровод, использовать его не стоит.
Полипропилен – также является диэлектриком, отличается больней твердостью и холодостойкостью, чем полиэтилен. Недостаток тот же – материал горюч и продолжает гореть после удаления источника огня.
Полиамид – твердый, даже жесткий, но при этом обладает высокой вязкостью и с легкостью выдерживает деформацию. Кроме того, полиамид обладает вибростойкостью, устойчив к износу и не подвержен растрескиванию. Воспламеняется и горит после удаления источника огня.

В состав таких материалов часто вводят специальные добавки, уменьшающие склонность к воспламенению и даже придающие изделию способность к самозатуханию. По характеристикам лучшим считается крепеж из полиамида. Однако последний впитывает больше влаги, чем другие виды пластмассы, поэтому монтаж нейлоновых дюбелей в дождливую или морозную погоду запрещен.

Читать также: Sadko моделей scs 85 и scs 180

Металлический крепеж обеспечивает более высокую несущую способность, однако имеет и свои недостатки – склонность к коррозии.

Чтобы защитить изделие, стальные дюбели и шурупы покрывают слоем цинка.
Возможно также изготовление крепежа из нержавеющей стали: этот вариант применяют на самых ответственных участках, поскольку стоимость его очень велика.
Встречаются изделия из латуни, но крайне редко: материал дорог и оправдывает себя только при эксплуатации в тяжелых условиях.

Далее рассмотрим размеры и требования ГОСТ к дюбелям для бетона и газобетона.

Дюбель и анкер для газобетона фасадные

Особенности выбора дюбеля

При подборе дюбеля форма его — это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия.

Для стен в панельных домах, а также для непустотелых стен нужен другой дюбель. Размеры и виды – 6 x 60 или 6 x 80. Они помогут надежно закрепить любую конструкцию на стене. Ничего не будет вываливаться или проваливаться. Их можно использовать даже на потолке.

Подбирая длину детали, необходимо помнить о нагрузках, которые будет испытывать крепежная деталь. Чем короче дюбель и саморез, тем меньшие нагрузки он выдержит. Кроме того, очень важен и диаметр. Для обыкновенных домашних работ подходят детали диаметром от 8 до 10 миллиметров. Разница в глубине отверстия влияет на максимальную нагрузку.

Питание

Маленькие птички находят себе небольшую добычу. Это личинки, мошки, жучки, насекомые, пауки, небольшие рачки, моллюски. Прогуливаясь по водной растительности, погружая лапки на половину в воду, они как маленькие цапли отыскивают себе пропитание. В поисках еды, гаршнеп клювом роется в иле, в песке. А иногда может даже нырнуть под воду.

Из растительной пищи они выбирают семена болотных растений, их листья. Хвощ, осока, тростник – растения служат для гаршнепа не только рационом питания, но и материалом для строительства укрытий.

Что такое дюбель? Виды, применение

В этой статье мы расскажем, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель; в конце статьи будет приведено видео по его креплению в бетонной стене.

СОДЕРЖАНИЕ:

Что такое дюбель
Каких он бывает видов
Особенности применения
Как подобрать сверло под дюбель
Видеоролик на тему, как делать крепление дюбелей

Что такое дюбель.

Определение и назначение

Дюбель – это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.

Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.

Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

	Универсальный полипропиленовый Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию
	Универсальный распорный дюбель Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия
	Дюбель-гвоздь Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали
	Дюбель для гипсокартона Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло
	Нейлоновый дюбель Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см
	Дюбель-бабочка Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла
	Юстировочный дюбель С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют
	Дюбель-зонтик Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке
	Дюбель-хомут Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра
	Рамный дюбель Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Особенности применения дюбелей

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится (при сверлении стен могут быть определенные сложности, поэтому загляните в мою статью). Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Видео на тему, как делать крепление дюбелей

А сейчас посмотрите одно видео по тому, как делать крепление дюбелей

На этом статья заканчивается. Сегодня мы узнали, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель.

Как Пользоваться Правильно При Монтаже

Характеристика

Что такое дюбель. Определение и назначение

Дюбель — это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

Как выглядят дюбели, принцип действия

Виды дюбелей, фото

Полипропиленовые.
Распорные.
Для работ с гипсокартоном.
Нейлоновые.
Юстировочные.
Типа «бабочка» и «зонтик».
Дюбель-гвоздь.
Рамные и т. д.

Разберем основные виды дюбелей и их применение.

Способы монтажа дюбель-гвоздей

Установка крепежа данного типа осуществляется двумя способами.

Ручной монтаж. Для этого применяется обычный молоток, даже если поверхность гвоздя не гладкая, а с витками резьбы специфического профиля. Последний вариант исполнения стержня метиза позволяет легко осуществить его демонтаж. Выполнить эту операцию с изделием с гладкой поверхностью очень сложно. Как осуществляется ручной монтаж дюбель-гвоздя, представлено на картинке.
Монтаж с применением строительного пистолета. Это метод актуален в отношении крепежных деталей, получивших название дюбель-гвозди для пристрелки. В конструкцию такого элемента фиксации не входит пластиковый распорный цилиндр. Отличительная особенность дюбеля данного вида – наличие на стержне шайбы, устанавливаемой внатяг. Подобное конструктивное решение обеспечивает надежный крепеж даже такого хрупкого материала, как лист фанеры.

Дюбели для работы с гипсокартонными стенами

Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

Зонтик

Разновидности дюбелей в зависимости от материалов, из которых они изготовлены

В продаже можно встретить дюбели из нескольких материалов, каждый из которых имеет свои особые свойства. Так, полиэтиленовые отличаются устойчивостью к коррозии и действию бензина, спирта и других агрессивных веществ. Такие крепёжные элементы способны сохранять свои эксплуатационные качества при температуре до -40 градусов.

Дюбели из полипропилена не могут похвастаться устойчивостью к морозу, но зато высокие температуры они переносят хорошо. Они не гниют и не разрушаются коррозией. Качественный полипропилен является прочным и износостойким материалом, изделия из него имеют долгий срок службы.

Изготавливают дюбели и из полиамида. Они получаются прочными и жёсткими, не разрушаются из-за вибрации.

Общий недостаток всех этих дюбелей состоит в том, что при пожаре они будут плавиться, в итоге полностью разрушаясь. Поэтому для монтажа в здании, к пожарной безопасности которого предъявляются особенно высокие требования, нужно использовать металлические дюбели, устойчивые к пламени.

Вам будет интересно: Особенности огнеупорного кирпича

Хомут

Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.

Дюбель-гвоздь

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.

Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами.

Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.

Технические характеристики дюбель-гвоздей

Современная промышленность выпускает данные крепежные детали с определенными техническими характеристиками. Для простоты усвоения актуальные сведения представлены в таблице. Единица измерения – миллиметры.

Размер	Толщина (максимальная) закрепляемого элемента	Длина гвоздя	Диаметр гвоздя	Диаметр сверла	Длина дюбеля	Диаметр дюбеля
10,0×100,0	50,0	110,0	7,0	10,0	100,0	10,0
8,0×140,0	90,0	145,0	5,0	8,0	140,0	8,0
8,0×120,0	70,0	125,0			120,0
8,0×100,0	60,0	105,0			100,0
8,0×80,0	40,0	85,0			80,0
8,0×60,0	20,0	65,0			60,0
6,0×80,0	50,0	85,0	4,0	6,0	80,0	6,0
6,0×60,0	30,0	65,0			60,0
6,0×40,0	10,0	45,0			40,0
6,0×35,0	8,0	40,0	3,5		35,0

Саморезы

Монтаж дюбель-гвоздей в кирпичных и бетонных основаниях

Для того, чтобы смонтировать дюбель-гвоздь в кирпич, в нем сначала сверлят отверстие соответствующей глубины и диаметра. Для этого действуют в такой последовательности:

начинают сверлить кирпич при помощи поставленной на удар дрели примерно в его центре, соблюдая осторожность и по возможности на небольших оборотах первые 10-15 мм;
освобождают получившееся отверстие от пыли и мусора;
легонько постукивая молотком по манжете дюбеля, вбивают его в отверстие;
гвоздь аккуратно вбивают молотком либо вкручивают отверткой, шуруповертом.

Если основание бетонное, тогда действуют чуть иначе:

отверстие намечается при помощи гвоздя либо кернера и молотка;
при помощи поставленного на удар перфоратора сверлится соответствующего диаметру отверстие в бетоне, причем глубина отверстия должна быть больше длины дюбеля на 5-10 мм;
отверстие освобождается от пыли и строительного мусора;
дюбель аккуратно забивается молотком в отверстие;
аккуратно забивают гвоздь, причем не полностью, оставляя расстояние от его головки до манжеты 3-4 мм. Это необходимо для осуществления подвеса.

Особенности выбора дюбеля

Для стен в панельных домах, а также для непустотелых стен нужен другой дюбель.

Размеры и виды – 6 x 60 или 6 x 80. Они помогут надежно закрепить любую конструкцию на стене. Ничего не будет вываливаться или проваливаться. Их можно использовать даже на потолке.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится (при сверлении стен могут быть определенные сложности, поэтому загляните в мою статью). Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла. Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

это что такое? Виды, размеры, применение

Стремительное развитие строительных технологий влечет за собой разработку и создание не только новейших материалов, но и внедрение различных крепежных систем. Среди этих крепежных элементов широко используется дюбель. Это специальный элемент, использующийся для крепежа самых разных конструкций. Промышленность выпускает массу различных видов дюбелей для решения огромного количества задач. Рассмотрим, что это такое, а также основные виды этих изделий.

Характеристика

Как выглядят дюбели, принцип действия

Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть – нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.

Виды дюбелей, фото

Полипропиленовые.
Распорные.
Для работ с гипсокартоном.
Нейлоновые.
Юстировочные.
Типа “бабочка” и “зонтик”.
Дюбель-гвоздь.
Рамные и т. д.

Разберем основные виды дюбелей и их применение.

Универсальные полипропиленовые

Это наиболее простые дюбели, но походят они для огромной части крепежных работ. Данные элементы можно выбирать при работе с камнем, бетонными стенами, кирпичом. В процессе вкручивания самореза, пластиковый дюбель будет наматываться на металл, тем самым усиливая крепление.

Универсальный распорный

Это также полипропиленовое изделие. Однако особенность его – в наличии распорок.

За счет этих деталей элемент хорошо держится внутри проделанного отверстия.

Дюбели для работы с гипсокартонными стенами

Нейлоновый крепеж

Эти элементы изготавливаются из нейлона. Использовать их можно практически для любых задач. Они идеально подходят для любых поверхностей.

Благодаря наличию специальных «усов», данный дюбель надежно удерживается в любой стене. С таким крепежом применяют саморезы диаметром от 0,02 до 0,16 см.

Бабочка

Эти виды распорных дюбелей предназначены для серьезных крепежных работ.

Данный элемент способен выдерживать огромные нагрузки, даже если его закрепляют в пустотелой стене. Изготавливается такой крепеж преимущественно из металла.

Дюбель юстировочный

Данное изделие предназначено для крепежа обрешетки для обшивки.
Основная особенность этих деталей в возможности регулировки положения элементов по отношению основы, к которой выполняется крепеж.

Зонтик

Хомут

Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.

Рамные дюбели

Эти детали выполнены из металла – использование их достаточно специфичное. Они предназначены для установки оконных, а также дверных коробов. Но есть и другие задачи, которые помогают решить эти виды дюбелей.

И их применение (фото смотрите в нашей статье) актуально для крепления обшивки через штукатурку или теплоизоляционные материалы.

Дюбель-гвоздь

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.

Саморезы

Особенности выбора дюбеля

При подборе дюбеля форма его – это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия.

Выбор сверла под дюбель

Основное правило при работе с этим видом крепежа – диаметр сверла должен соответствовать номеру или же размеру дюбеля. В идеальной ситуации пластиковый или металлический элемент должен с трудом заходить в отверстие. Что касается материала сверл, то для бетона опытные специалисты рекомендуют выбрать победитовый инструмент. Его хватает для решения большинства строительных задач. Приобретать более дорогие сверла особого смысла не имеет.

Выбор дюбельного штифта

— Краткое справочное руководство

G.L. Huyett предлагает более 2000 различных установочных штифтов для ваших конкретных задач, которые могут показаться огромными. Металлические штифты бывают разных стилей, размеров, материалов. Но не бойтесь, ваши друзья из G.L. Huyett всегда готовы помочь вам в процессе выбора.

Что такое штифт?

Установочные штифты иногда называют прямыми штифтами или стопорными штифтами. В производственных условиях установочные штифты представляют собой сплошные цилиндрические металлические стержни без головки, которые были обработаны с определенными допусками. Эти штифты обычно используются для выравнивания, определения местоположения или соединения компонентов для поглощения поперечного напряжения. Однако их также можно использовать в качестве шарнира, вала или шарнира. Металлические штифты популярны для производства, металлообработки и точного машиностроения во многих отраслях, таких как: автомобильная, аэрокосмическая, инструменты и штампы, прототипирование, электрические компоненты и военные.

Зачем использовать металлические штифты?

Дюбельные штифты — это простой, эффективный и универсальный крепеж для многих сборочных процессов. Вот некоторые из наиболее важных преимуществ металлических установочных штифтов:

Точные допуски обеспечивают воспроизводимость результатов монтажа в условиях крупносерийного производства
Предотвращает боковое перемещение примыкающих компонентов
Дополнительные крепежные детали не требуются
Направляющие со скосом/фаской или коническим концом штифт к отверстию
Радиусный конец противостоит деформации детали во время установки

Как правильно выбрать установочный штифт

Просмотрите следующий список, чтобы определить наиболее важные критерии выбора при определении наилучшего металлического установочного штифта для вашего конкретного применения. Эти соображения охватывают широкий спектр потребностей приложений. Если у вас есть особые потребности, не описанные ниже, позвольте одному из наших квалифицированных сотрудников помочь вам рассчитать стоимость нестандартной детали в соответствии с вашими потребностями.

Девять основных соображений по выбору установочного штифта

1. Размеры металлических установочных штифтов

Как измерить стандартный установочный штифт?

Размеры установочных штифтов измеряются штангенциркулем для определения диаметра и полной длины установочного штифта, включая коронки. Пожалуйста, посмотрите наше видео ниже, если вы хотите увидеть, как легко измерить стандартный дюбельный штифт.

Как измерить установочный штифт DIN 7?

Металлические штифты DIN 7 по-прежнему измеряются штангенциркулем для определения диаметра, аналогично стандартным штифтам. Однако длина штифта измеряется от края до края, а не от конца до конца. Это означает, что длина штифта не включает коронки, а только длину, соответствующую диаметру.

Посмотрите наше видео: Как измерить установочный штифт DIN 7

Какие размеры установочных штифтов предлагает G.L. Huyett?

Мы предлагаем дюймовые или дюймовые установочные штифты диаметром от 1/64 дюйма (0,0156 дюйма) до 1-1/2 дюйма (1,5 дюйма) и длиной от 3/32 дюйма (0,094 дюйма) до 2 дюймов ( 2″). Мы предлагаем метрические размеры диаметром от 0,8 мм до 30 мм и длиной от 3 мм до 180 мм.

2. Стандарты

Какие стандарты штифтов доступны от G.L. Huyett?

АСМЭ Б18.8.2
ДИН 7
ДИН 6325
ДИН 7979D
ИСО 8734
МС 16555
МС 16556

3.

Посадка (установка) — запрессовка против посадки со скольжением

Что такое штифт с запрессовкой?

Штифты с прессовой посадкой представляют собой металлические штифты с небольшим допуском по размеру и предназначены для использования с отверстием, которое немного меньше диаметра штифта. Эта разница в диаметре штифта и диаметра отверстия называется интерференцией, которая создает натяжение штифта в отверстии для ограничения движения. Установочные штифты с прессовой посадкой используются в прецизионных сборках, где критично точное выравнивание компонентов.

Что такое штифт со скользящей посадкой?

Штифты со скользящей посадкой представляют собой металлические штифты, которые свободно вставляются в отверстие без использования специальных инструментов.

Какой инструмент следует использовать для установки металлического штифта?

Используйте оправочный пресс для правильной установки штифтов с прессовой посадкой. Никогда не используйте молотки, так как они могут повредить штифт, что приведет к его поломке.

Штифты со скользящей посадкой имеют небольшой люфт при установке и могут быть легко установлены вручную.

4. Допуски

Должен ли я указывать допуск на диаметр при заказе металлических штифтов?

Если допуск металлического штифта определяется стандартом, по которому он изготовлен, то нет необходимости указывать допуск при заказе. В большинстве стандартов указаны немного завышенные допуски, которые подходят для производителей оригинального оборудования.
Если вы заказываете нестандартный штифт, вам следует принять во внимание согласованность отверстий, предусмотренных в вашей сборке, и указать допуск, который будет соответствовать потребностям вашего приложения.
Допуски увеличенного размера отличаются от допусков штифтов с прессовой посадкой (слегка завышенных размеров). Штифты увеличенного размера можно заказать для использования в ремонтных работах, когда исходное отверстие было увеличено из-за вмешательства из-за установки металлического штифта с прессовой посадкой.
Штифты меньшего размера следует указывать для применений, в которых невозможно изготовить отверстие постоянного диаметра.

5. Тип материала

Какие типы материалов предлагает G.L. Huyett для металлических штифтов?

Материал для штифтов зависит от вашего применения. Основной материал отверстия, воздействие влаги и другие факторы могут помочь определить, какой материал выбрать при выборе правильного металлического штифта. Убедитесь, что выбранный штифт тверже основного материала. Вот список материалов для штифтов, доступных от G.L. Huyett:

Штифты из углеродистой стали
Штифты из легированной стали
Штифты из нержавеющей стали (нержавеющая сталь 303, 316 и 416)
Штифты латунные
Алюминиевые штифты
Закаленные или незакаленные

Почему выбирают штифты из закаленной стали?

Штифты из закаленного металла устойчивы к деформации из-за вмешательства штифтов слегка увеличенного размера в процессе установки. Поскольку деформированные штифты могут привести к выходу из строя, дюбели из закаленного металла укрепляют готовые узлы при использовании в сочетании с другими видами крепежа. Помните, что установочные штифты используются для выравнивания компонентов или действуют как точка поворота. У них нет функций, которые удерживают компоненты вместе.

6. Типы концов

Какие типы концов доступны для металлических штифтов?

Конец с фаской или скошенный конец, установочные штифты имеют небольшой конус на конце, который действует как направляющая, упрощающая нахождение отверстия для установки.
Штифты радиусные концевые имеют закругленную головку, что предотвращает деформацию штифта во время установки.

7. Съемные металлические установочные штифты

Что делать, если мне нужно удалить установочный штифт из сборки?

Выдвижные установочные штифты имеют отверстие с внутренней резьбой на одном конце, которое позволяет установить болт и шайбы, облегчающие снятие сплошного установочного штифта. После установки болта в отверстие извлечение штифта можно выполнить с помощью плоскогубцев, тисков или специального съемника для штифтов. Выдвижные дюбели рекомендуются при установке заподлицо с глухим отверстием.

8. Замена газа или жидкости

Как предотвратить попадание воздуха во время установки металлического штифта?

Штифты с канавками имеют отверстие с внутренней резьбой на одном конце, аналогично выдвижному дюбелю. Внешние канавки нарезаны по спирали по всей длине, что позволяет выходить газу или жидкости во время введения, сохраняя контакт по окружности на 360°.
Плоские вентиляционные штифты идентичны выдвижным штифтам с дополнительной особенностью узкой, отшлифованной плоской стороны, которая позволяет газу или жидкости выходить, когда среда вытесняется во время вставки.
Вентиляционные свойства металлических штифтов с канавками и плоских вентиляционных отверстий также уменьшают всасывание, которое обычно происходит, когда цельный металлический штифт удаляется из глухого отверстия, которое иначе не может вентилироваться.

9. Полые установочные штифты

Что такое полый установочный штифт?

Полые штифты для дюбелей, иногда называемые втулками для дюбелей, пружинными установочными дюбелями или шлифованными полыми дюбелями, обычно используются в качестве установочного устройства для компонентов, где требуется точное выравнивание.

Зачем мне использовать полый штифт?

Полые дюбели позволяют вставлять традиционный крепеж, такой как болт или штифт, для ограничения осевого перемещения компонентов.
Полая внутренняя часть дюбеля позволяет исключить необходимость сверления отдельного отверстия и может служить каналом для проводки или трубок.
Полые установочные штифты намного легче сплошных штифтов и могут уменьшить вес всего узла.

Категории: фаска, дюбель, штифт, плоская вентиляция, рифленый, шлифованный полый, закаленный, увеличенный размер, штифт, запрессовка, вытягивание, радиус, скользящая посадка, стандартный

Что такое деревянный дюбель? Простое объяснение (использование и типы)

Деревянные дюбели, маленькие цилиндрические кусочки дерева, о которых мало кто знает. Тем не менее, они очень полезны, позволяют надежно и незаметно собирать деревянные элементы. Мы объясняем вам , что такое деревянный дюбель !

Что такое деревянный дюбель?

Дюбель деревянный (шпилька, шпунт) – крепежный элемент, применяемый при изготовлении мебели. Имеет цилиндрическую форму с продольными канавками, обеспечивающими эффективное сжатие элементов мебели. Доступные в различных диаметрах и длинах, они могут быть использованы для сборки стандартного стола, шкафа или кровати.

Сегодня на рынке представлено множество типов дюбелей, которые можно использовать в различных проектах и адаптировать к различным потребностям. Деревянные дюбели изготовлены из высококачественной древесины бука, обработанной против растрескивания и высыхания.

Преимущества:

простота использования;
точная геометрия и размеры изделия;
Достаточно высокая надежность соединения.

Деревянные дюбели являются ключевым компонентом в производстве мебели для соединения различных элементов. Термин «дюбель», который сегодня используется более широко, например. также для распорных дюбелей или пластиковых дюбелей на самом деле происходит от деревянных дюбелей, хотя деревянные дюбели также отличаются от дюбелей с точки зрения функции. Деревянные дюбели сами создают соединение между элементами здания, а другие виды дюбелей используются для соединения определенного элемента с помощью шурупа.

Также отмечается, что поверхность дюбеля может быть гладкой или рифленой, а края часто скошены или скошены для облегчения фиксации и склеивания.

Таким образом, роль деревянного дюбеля заключается также в соединении двух кусков дерева. Операция тогда называется сборкой дюбелями или дюбелями. Вам может быть интересно, почему бы не использовать шурупы и вместо этого выбрать дюбеля.

Деревянный дюбель является одним из основных компонентов для соединения различных элементов мебели. Деревянный дюбель — это практичное соединение между двумя деревянными элементами.

Штифт полностью закрыт и обычно не виден снаружи. С точки зрения функции деревянный дюбель принципиально отличается от дюбеля для шурупов:

В то время как первый уже представляет собой соединение между двумя кусками дерева, шурупный дюбель является лишь средством для последующего захвата шурупа, представляющего фактическую связь.

Если вы хотите резать меламин без сколов, вам нужна эта замечательная статья!

Для чего используется деревянный дюбель?

Деревянные дюбели используются для подвешивания несущей мебели. Его функция состоит в том, чтобы закрепить винт, который ввинчивается внутрь, придавая ему опору на поверхности. Это достигается благодаря расширению его шероховатой поверхности, выполняющей роль захвата.

Деревянные дюбели в основном используются для соединения под углом отдельных элементов, например для сборки кузова, а также для стыковых соединений, а также уголков рамы и тавровых соединений. Примером могут служить угловые соединения ящиков или соединение горизонтальных с вертикальными досками на полке.

Деревянные дюбели используются для соединения компонентов из цельной древесины, а также композитных материалов (например, панелей из клееной древесины или мультиплексных панелей).

Круглые дюбели с клеем все чаще используются для соединения ДСП и ДВП. Из-за больших поверхностей и более высокой прочности для этой цели чаще используют пластинчатые дюбеля.

Дюбели используются в качестве игрушечных осей, структурных вспомогательных средств для изготовления шкафов и вспомогательных средств для мини-свадебных тортов. Это не кажется точным, но эксперты говорят, что, поскольку дюбели толще шурупов или гвоздей, они не так подвержены растрескиванию.

Помимо этих общих функций, деревянные дюбеля используются для:

создания прочных соединений древесины
сборки деревянных деталей
усиления существующей сборки
для позиционирования и соединения друг с другом деталей из ДСП, МДФ , фанера, твердая древесина

В каких размерах и формах доступны деревянные дюбели?

Деревянные дюбели доступны в различных размерах. Наиболее распространенные модели, которые можно найти в магазинах для рукоделия, имеют диаметры 6, 8, 10 и 12 мм при длине от 30 до 40 мм. Существуют также цапфы метровой длины, предназначенные для специальных сборок, в частности крупных деталей.

Деревянный дюбель представляет собой кусок дерева цилиндрической формы, который может заменить винты для соединения двух деревянных элементов, например мебели. На рынке есть разные диаметры и длины, а также разные породы дерева. Ясень и бук широко используются для изготовления деревянных нагелей из-за их прочности и долговечности.

Если вы сломали деревянный дюбель, не волнуйтесь, потому что у меня есть для вас лучшая пошаговая инструкция, как вытащить сломанный деревянный дюбель!

Тип деревянных дюбелей

Существуют различные типы дюбелей, назначение и свойства которых мы хотели бы представить здесь:

Рифленые круглые дюбели

Ребристые круглые дюбели являются наиболее известными дюбелями и часто входят в комплект сделана мебель и предложена в хозяйственных магазинах. Ребристые круглые дюбели являются правильным выбором для большинства соединений, которые не выполняются на видимых краях.

Ребристый круглый дюбель используется для соединения двух элементов в предварительно просверленных, точно совпадающих отверстиях в двух соединяемых элементах.

Создает соединение между двумя компонентами за счет трения между штифтом и компонентом. При необходимости прочность соединения можно увеличить дополнительной проклейкой.

Преимущество оребрения (прямого или вращающегося) состоит в том, что клей может более равномерно распределяться по всей поверхности дюбеля, не соскабливая его при вставке в просверленное отверстие, а растекаясь по гофру.

Слегка скошенные концы круглых дюбелей (также называемых скошенными концами), которые уже присутствуют в сборных дюбелях (т.е. уже обрезаны до нужной длины), позволяют лучше вставлять их в просверленное отверстие.

Ребристые круглые дюбели в основном предлагаются как в виде готовых дюбелей уже нарезанных отрезков, так и в виде стержней для дюбелей для отрезания нужной длины. В случае стержней-дюбелей концы, конечно, должны быть скошены позже, если это необходимо.

Ребристые круглые дюбели либо обрезаются по размеру (как показано на рисунке), либо предлагаются в виде стержней, которые вы можете отрезать по длине самостоятельно.

Если вы покупаете готовый предмет мебели, дюбели уже готовы и обрезаны до нужной длины. Обычные размеры – это в основном дюбель Ø 8 мм, но также популярны деревянные дюбеля Ø 6 мм и Ø 10 мм.

Гладкие круглые дюбели

В дополнение к рифленым деревянным дюбелям также очень распространены гладкие деревянные дюбели. Гладкие деревянные дюбели в основном используются, когда дюбельное соединение будет видно на видимой кромке готового предмета мебели.

Гладкие дюбели выглядят здесь немного лучше, так как гофры гофрированных дюбелей не дают абсолютно гладкой поверхности. Недостатком гладких круглых дюбелей по сравнению с ребристыми круглыми дюбелями является их меньшая способность впитывать клей.

Гладкие деревянные дюбели различной длины и диаметра можно приобрести в продаже. Кроме того, доступны более длинные дюбели для индивидуальной резки по длине.

Дюбели ламинированные или бисквитные

Плоские дюбели представляют собой линзообразные деревянные пластины, в основном изготовленные из древесины бука или древесных волокон, и выполняют ту же функцию, что и круглые дюбели. Плоские дюбеля еще называют пластинчатыми, потому что они имеют вдавленные в поверхность небольшие ламели, которые обеспечивают лучшее впитывание столярного клея. Этот тип дюбелей можно использовать как для стыковых, так и для угловых соединений.

Большим преимуществом является гораздо большая площадь по сравнению с круглыми дюбелями, что обеспечивает более прочное соединение, которое обычно может выдерживать несколько более высокие нагрузки. №

Однако это, в свою очередь, также имеет решающий недостаток для мастера: узкие канавки для пластинчатых дюбелей нельзя профрезеровывать без соответствующего фрезерного станка.

Недостатком является то, что для использования плоских дюбелей требуется фрезерный станок, с помощью которого можно врезать заготовки, в которые затем утапливают дюбель.

Из чего сделан деревянный дюбель?

Изготовленные из твердой древесины (обычно из бука) из-за плотного волокна этой древесины, стандартные дюбели имеют рифление для обеспечения лучшей подгонки деталей и повышения эффективности склеивания.

Чаще всего используются диаметры 6, 8 и 10 мм, иногда 12 мм. Большие диаметры скорее зарезервированы для рамы, а затем вырезаются прямо на месте по мере их изготовления.

Шканты, как правило, изготавливаются из твердой древесины:

Береза: легкая, прочная и долговечная. Хорошая устойчивость к ударным и изгибающим нагрузкам.
Клен: довольно твердые и труднообрабатываемые, но в то же время характеризуются хорошей механической устойчивостью.
Дуб: также сложен в производстве (отсюда и высокая цена), но отличается длительным сроком службы.

Хотите знать, какая древесина самая лучшая, какая древесина имеет лучшие свойства и где ее лучше всего использовать? Проверьте это сравнение между кленом и грецким орехом!

Сборка деревянными дюбелями имеет ряд преимуществ, в том числе эстетический аспект. Дюбели позволяют создать невидимую связь для идеального эстетического результата. В отличие от винтов, которые остаются видимыми с их головок, и пластиковых крышек, которые не очень эстетичны.

Можно подумать, что эстетический аспект не имеет большого значения, но когда мы видим неприглядный рисунок на нашей мебели, мы понимаем полезность деревянных дюбелей. Сборка с помощью дюбелей также обеспечивает прочную и надежную фиксацию.

Это достигается за счет стойкости конструкционных материалов (ясень или бук) и того факта, что дюбель подходит к двум соединяемым частям.

Еще одним большим преимуществом этого метода является то, что он не требует специальных методов или специальных инструментов. Все, что вам нужно, это сверло, клей ПВА и струбцина или другое зажимное приспособление для крепления дюбелей.

Когда используются деревянные дюбели?

На самом деле деревянные дюбели – это не держатели для шурупов, а маленькие штифты для стыковых соединений. Многим, наверное, знакомы маленькие деревянные булавки из наборов Ikea.

Например, когда они соединяют ящики с помощью винтовых соединений. Деревянные дюбели подходят в качестве невидимого и стабильного соединения между двумя панелями или для Т-образного соединения.

Дюбели скрепляют компоненты как из массива дерева, так и из композитных материалов, таких как МДФ или OSB. Если, например, две деревянные доски должны быть соединены под углом 90°, лучше всего использовать маленькие круглые дюбели. Но дюбели также используются для косых пропилов, т.е. соединений под углом 45° каждый.

Вот еще одно сравнение древесины дуба и красного дерева! Вы найдете все, что вам нужно знать об этом типе древесины!

Как изготавливается деревянный дюбель?

Традиционно для создания деревянного дюбеля используется вещь, называемая пластиной для дюбеля, в первую очередь для обеспечения нужного размера, а также для того, чтобы сбрить лишнюю древесину, чтобы упростить задачу.

Нужно взять кусок дерева, чтобы он был немного больше желаемого, затем продеть его через отверстие в пластине для колка, что также сгладит штифт.

Для массового производства дюбеля используются более сложные машины.

Изготовить деревянные дюбеля тоже довольно просто, для этого вам понадобится всего лишь металлический пруток, который вы просверлите до диаметра нужного дюбеля.

Затем вставим прямоугольную деревяшку сечением чуть больше диаметра отверстия. Затем прибиваем его деревянной киянкой, чтобы придать ему круглую форму.

Несмотря на то, что эта техника достаточно длинная (вырезка заготовок и размер), она позволяет выбрать породу дерева и диаметр деревянного дюбеля.

Какие дюбели использовать?

Прежде чем приступить к сборке или ремонту мебели, важно определиться, какие дюбеля вам нужны. В основном это касается толщины дюбелей. Чем толще древесина, тем толще должен быть дюбель.

Чтобы правильно подобрать дюбели, а значит, и нужную длину и диаметр, необходимо учитывать толщину собираемых деталей. Вы рискуете ослабить древесину собираемых деталей, если используете слишком большой дюбель, тогда как слишком маленький дюбель не будет достаточно прочным, чтобы удержать соединение.

Below is a brief overview of the required dowels per wood thickness:

Wood thickness (mm)	Dowel thickness (mm)
0-18 mm	6 mm
18-22 mm	8 mm
22-30 mm	10 mm

In principle, the rule is, the thicker the wood , тем толще требуемый дюбель. Таким образом, вы можете быть уверены, что возводите прочную и надежную конструкцию.

Прежде всего, вы должны выяснить, какой деревянный дюбель подходит для вашего проекта. Длина крепежа должна быть как минимум равна толщине заготовки.

Диаметр выбирайте в зависимости от толщины доски. Для более толстых досок диаметр деревянного дюбеля должен быть примерно в два раза меньше размера дерева. Для более тонких досок рекомендуется диаметр дюбеля около одной трети древесины.

Какой диаметр необходим для круглых дюбелей из дерева?

Правильный выбор деревянного дюбеля, как с точки зрения его диаметра, так и его длины, имеет решающее значение для обеспечения того, чтобы он хорошо держался в дальнейшем и мог выдерживать воздействующие на него нагрузки. Существуют эмпирические правила, которые легко запомнить:

Это должно соответствовать примерно половине толщины обрабатываемой древесины:

Диаметр: толщина древесины x 0,5 = диаметр дюбеля

Однако это значение следует уменьшить. примерно до трети для очень тонкого ДВП или ДСП (менее 12 мм).

Итак, если вы хотите вставить дюбель в деревянную доску толщиной 20 мм, он должен иметь диаметр 10 мм. При 16 мм достаточно дюбеля Ø 8 мм и т. д. Однако при 12 мм ДСП рекомендуется использовать дюбель Ø 4 мм.

Какая длина требуется для круглых деревянных дюбелей?

Для более толстой древесины рекомендуется, чтобы длина дюбеля была не меньше толщины древесины (т. е. не менее 20 мм для 20-мм куска дерева).

Длина: Толщина древесины = длина дюбеля (минимальный размер)

Для тонкой древесины (менее 12 мм) рекомендуется увеличить это значение как минимум вдвое.

Примечание: Слишком маленький диаметр часто приводит к тому, что деревянный дюбель разрывает деревянные элементы, в которых он установлен.

Вам трудно читать рулетку? Это простой пошаговый учебник, как читать рулетку!

Заключение

Деревянные дюбели доступны по цене и практичны. Они быстро станут вашими союзниками, как только вы узнаете, что это такое и как их использовать.

В этой статье я покажу вам, что такое деревянный дюбель, виды деревянных дюбелей, как они изготавливаются. Я надеюсь, что это полное руководство будет полезным для вас!

Все о штифтах – Обзор Часть I. Соображения перед цементированием

[1] Trope M, Ray HL Jr. Сопротивление разрушению эндодонтически обработанных корней. Oral Surg Oral Med Oral Pathol. 1992; 73: 99–102. [PubMed] [Google Scholar]

[2] Gutmann JL. Дентинно-корневой комплекс: анатомические и биологические аспекты восстановления зубов после эндодонтического лечения. Джей Простет Дент. 1992;67:458–67. [PubMed] [Google Scholar]

[3] Dietschi D, Duc O, Krejci I, Sadan A. Биомеханические аспекты восстановления эндодонтически леченных зубов: систематический обзор литературы, часть II (Оценка усталостного поведения, интерфейсы). , и исследования in vivo) Quintessence Int. 2008; 39: 117–29. [PubMed] [Google Scholar]

[4] Sorensen JA, Engelman MJ. Конструкция наконечника и устойчивость к излому эндодонтически леченых зубов. Джей Простет Дент. 1990; 63: 529–36. [PubMed] [Академия Google]

[5] Пероз И. , Бланкенштайн Ф., Ланге К.П., Науманн М. Восстановление эндодонтически леченных зубов с помощью штифтов и вставок – обзор. Квинтэссенция Инт. 2005; 36: 737–46. [PubMed] [Google Scholar]

[6] Кристенсен Г. Посты: нужные или ненужные? J Am Dent Assoc. 1996; 127:1522–24. [PubMed] [Google Scholar]

[7] Ментинк А., Минвиссен Р., Кайзер А., Малдер Дж. Коэффициент выживаемости и характеристики отказа цельнометаллических штифтов и реставраций культи. J Оральная реабилитация. 1993; 20: 455–61. [PubMed] [Академия Google]

[8] Майлот П., Штейн Р.С. Перелом корня эндодонтически пролеченного зуба, связанный с выбором штифта и дизайном коронки. Джей Простет Дент. 1992; 68: 428–35. [PubMed] [Google Scholar]

[9] Сидоли Н.Г., Кинг П.А., Сетчел Д.Дж. Оценка in vitro системы штифтов и сердечников на основе углеродного волокна. Джей Простет Дент. 1997; 78: 05–09. [PubMed] [Google Scholar]

[10] Коста Л.С., Пегораро Л.Ф., Бонфанте Г. Влияние различных металлических реставраций, связанных смолой, на устойчивость к разрушению эндодонтически леченных премоляров верхней челюсти. Джей Простет Дент. 1997;77:365–69. [PubMed] [Google Scholar]

[11] Goodacre CJ, Spolnik KJ. Протезирование эндодонтически пролеченных зубов: обзор литературы. Часть III. Рекомендации по препарированию зубов. Дж. Протез. 1995; 4: 122–28. [PubMed] [Google Scholar]

[12] Фернандес А.С., Шетти С., Коутиньо И. Факторы, определяющие выбор публикации: обзор литературы. Джей Простет Дент. 2003; 90: 556–62. [PubMed] [Google Scholar]

[13] Kurer HG. Классификация однокорневых зубов без пульпы. Квинтэссенция Инт. 1991;22:939–43. [PubMed] [Google Scholar]

[14] Stockton LW. Факторы, влияющие на удержание почтовых систем. Обзор литературы. Джей Простет Дент. 1999; 81: 380–85. [PubMed] [Google Scholar]

[15] Осман Х.И., Эльшинави М.И., Абдельазиз К.М. Удержание волоконных штифтов в оптимально подготовленных местах для дюбелей. J Adv Prosthodont. 2013; 5:16–20. [Бесплатная статья PMC] [PubMed] [Google Scholar]

[16] Ross RS, Nicholls JI, Harrington GW. Сравнение стресса, возникающего при установке пяти эндодонтических штифтов. Дж Эндод. 1991;17:450–56. [PubMed] [Google Scholar]

[17] Исидор Ф., Брондум К., Равнхольт Г. Влияние длины штифта и длины коронки на устойчивость к циклическим нагрузкам бычьих зубов с предварительно изготовленными титановыми штифтами. Int J Prostodont. 1999; 12:78–82. [PubMed] [Google Scholar]

[18] Torbjorner A, Karlsson S, Odman PA. Коэффициент выживаемости и характеристики отказов для двух конструкций стоек. Джей Простет Дент. 1995; 73: 439–44. [PubMed] [Google Scholar]

[19] Каяхан М.Б., Озкурт-Каяхан З., Яй К., Казазоглу Э. 3D МКЭ полых и сплошных циркониевых зубных штифтов. Дж. Протез. 2016;25(3):229–34. [PubMed] [Google Scholar]

[20] Инсуа А.М., Сильва Л.Д., Рило Б., Сантана У. Сравнение сопротивления разрушению депульпированных зубов, восстановленных литым штифтом и штифтом или штифтом из углеродного волокна с композитным сердечником. Джей Простет Дент. 1998; 80: 527–32. [PubMed] [Google Scholar]

[21] Исидор Ф., Одман П., Брондум К. Перемежающаяся нагрузка на зубы, восстановленные сборными штифтами из углеродного волокна. Int J Prostodont. 1996; 9: 131–36. [PubMed] [Google Scholar]

[22] Sorensen JA, Mito WT. Обоснование и клиническая методика эстетической реставрации эндодонтически леченых зубов космопостом и системой штифтов IPS Empress. Квинтэссенция Dent Technol. 1998;12:81–90. [Google Scholar]

[23] Рудо Д.Н., Карбхари Б.М. Физические свойства армирующих волокон применительно к стабилизации зубов. Дент Клин Норт Ам. 1999; 43:07–35. [PubMed] [Google Scholar]

[24] Dean JP, Jeansonne BG, Sarkar N. Оценка штифта из углеродного волокна in vitro. Дж Эндод. 1998; 24:807–10. [PubMed] [Google Scholar]

[25] Nergiz I, Schmage P, Platzer U, McMullan-Vogel CG. Влияние различной текстуры поверхности на удерживающую способность конических штифтов. Джей Простет Дент. 1997;78:451–57. [PubMed] [Google Scholar]

[26] Cohen BI, Penugonda B, Pagnillo M, Schulman A, Hittelman E. Сопротивление скручиванию коронок, цементированных композитными сердечниками, с использованием трех конструкций эндодонтических штифтов из нержавеющей стали. Джей Простет Дент. 2000;84:38–42. [PubMed] [Google Scholar]

[27] Rosin M, Fleissner P, Welk A, Steffen H, Heine B. Влияние конфигурации поверхности на удержание штифтов, разработанных для использования с техникой литья. Квинтэссенция Инт. 2001; 32: 119–30. [PubMed] [Академия Google]

[28] Standlee JP, Caputo AA. Влияние дизайна поверхности на удержание дюбелей, зацементированных смолой. Джей Простет Дент. 1993; 70: 403–05. [PubMed] [Google Scholar]

[29] Cohen BI, Pagnillo M, Newman I, Musikant BL, Deutsch AS. Ретенция четырех эндодонтических штифтов, зацементированных композитным материалом. Генерал Дент. 2000;48:320–24. [PubMed] [Google Scholar]

[30] Koutayas SO, Kern M. Цельнокерамические штифты и сердечники: современное состояние. Квинтэссенция Инт. 1999; 30: 383–92. [PubMed] [Академия Google]

[31] Asmussen E, Peutzfeldt A, Heitmann T. Жесткость, предел упругости и прочность новых типов эндодонтических штифтов. Джей Дент. 1999; 27: 275–78. [PubMed] [Google Scholar]

[32] Kakehashi Y, Luthy H, Naef R, Wohlwend A, Scharer P. Новая полностью керамическая система штифтов и сердечников: клинические, технические и результаты in vitro. Int J Periodont Restor Dent. 1998; 18: 586–91. [PubMed] [Google Scholar]

[33] Розентритт М., Фюрер С., Бер М., Ланг Р., Гендель Г. Сравнение прочности на излом металлических штифтов и культей, окрашенных в цвет зубов, in vitro. J Оральная реабилитация. 2000;27:595–98. [PubMed] [Google Scholar]

[34] Kern M, Knode H. Штифты и сердечники, изготовленные прямым и непрямым методами In-Ceram. Квинтэссенц Цантек. 1991; 17: 917–25. [PubMed] [Google Scholar]

[35] Шетти Т., Бхат С., Шетти П. Эстетические постматериалы. Журнал Индийского ортопедического общества. 2005; 5: 122–25. [Google Scholar]

[36] Токсавул С. Эстетическое улучшение керамических коронок с помощью штифтов и сердечников из диоксида циркония. Клинический отчет. Джей Простет Дент. 2004; 92: 116–19.. [PubMed] [Google Scholar]

[37] King PA, Setchell DJ. Оценка in vitro прототипа сборного штифта из углепластика, разработанного для восстановления депульпированных зубов. J Оральная реабилитация. 1990; 17: 599–609. [PubMed] [Google Scholar]

[38] Усумез А., Кобанкара Ф.К., Озтурк Н., Эскиташоглу Г., Белли С. Микроподтекание эндодонтически леченных зубов с различными системами штифтов. Джей Простет Дент. 2004; 92: 163–69. [PubMed] [Google Scholar]

[39] Феррари М., Вичи А., Гарсия-Годой Ф. Клиническая оценка штифтов из армированной волокном эпоксидной смолы, а также литых штифтов и сердечников. Эм Джей Дент. 2000; 13:15Б–18Б. [PubMed] [Академия Google]

[40] Cormier CJ, Burns DR, Moon P. Сравнение in vitro устойчивости к излому и характера разрушения волокнистых, керамических и обычных систем штифтов на различных этапах реставрации. Дж. Протез. 2001; 10: 26–36. [PubMed] [Google Scholar]

[41] Аккаян Б., Гулмез Т. Сопротивление перелому эндодонтически леченных зубов, восстановленных с помощью различных систем штифтов. Джей Простет Дент. 2002; 87: 431–37. [PubMed] [Google Scholar]

[42] Sirimai S, Riis DN, Morgano SM. Исследование in vitro устойчивости к переломам и частоты вертикальных переломов корней депульпированных зубов, восстановленных с помощью шести штифтовых систем. Джей Простет Дент. 1999;81:262–69. [PubMed] [Google Scholar]

[43] Соарес Л.П., де Васконселлос А.Б., да Силва А.Х., Сампайо Э.М., Вианна Г.А. Взаимосвязь между геометрией фибрового штифта и свойствами на изгиб: оценка с помощью модифицированного теста на трехточечный изгиб. Eur J Prosthodont Restor Dent. 2010;18:158–62. [PubMed] [Google Scholar]

[44] Pilo R, Tamse A. Толщина остаточной толщины дентина в премолярах нижней челюсти, препарированных с помощью Gates Glidden и боров ParaPost. Джей Простет Дент. 2000; 83: 617–23. [PubMed] [Академия Google]

[45] Ллойд П.М., Палик Дж.Ф. Принципы подготовки диаметра дюбеля: обзор литературы. Джей Простет Дент. 1993; 69: 32–36. [PubMed] [Google Scholar]

[46] Tey KC, Lui JL. Влияние диаметра штифта из армированной стекловолокном эпоксидной смолы на сопротивление разрушению эндодонтически леченых зубов. Дж. Протез. 2014; 23: 572–81. [PubMed] [Google Scholar]

[47] Wu MK, Pehlivan Y, Kontakiotis EG, Wesselink PR. Микропротечки вдоль апикальных корневых пломб и цементированных штифтов. Джей Простет Дент. 1998;79:264–69. [PubMed] [Google Scholar]

[48] Абрамовиц Л., Лев Р., Фусс З., Мецгер З. Непредсказуемость уплотнения после подготовки штифтового пространства: исследование переноса жидкости. Дж Эндод. 2001; 27: 292–95. [PubMed] [Google Scholar]

[49] Nissan J, Dimitry Y, Assif D. Использование армированного композитного полимерного цемента в качестве компенсации за уменьшение длины штифта. Джей Простет Дент. 2001; 86: 304–08. [PubMed] [Google Scholar]

[50] Smith CT, Schuman N. Реставрация зубов после эндодонтического лечения: руководство для стоматолога-реставратора. Квинтэссенция Инт. 1997;28:457–62. [PubMed] [Google Scholar]

[51] Cohen BI, Pagnillo MK, Condos S, Deutsch AS. Измерение прочности на излом четырех различных материалов сердечника в сочетании с пятью различными конструкциями эндодонтических штифтов. Джей Простет Дент. 1996; 76: 487–95. [PubMed] [Google Scholar]

Что такое штифт и для чего он используется?

Вы здесь: Главная/ Плотник/ Что такое штифт и для чего он используется?

19 июля 2020 г. от штаб-квартиры Journeyman
Раскрытие рекламы: как партнер Amazon и через других партнеров, этот сайт зарабатывает на соответствующих покупках.

Если вы когда-либо собирали мебель, вы, вероятно, видели дюбель. Штифты для дюбелей могут быть полезны не только в сборке мебели и дизайне. В этом руководстве мы поможем объяснить, что такое установочный штифт и как его можно использовать.

Быстрая навигация

Что такое штифты?

Штифт из короткого куска материала, обычно круглой формы. Он будет напоминать цилиндр и доступен во многих различных стилях и материалах. Концепция штифта заключается в том, что один конец входит в один кусок материала, а другой конец входит в другой кусок материала.

При добавлении небольшого количества клея два материала соединяются вместе с помощью дюбельного штифта. Штифты делают очень чистое соединение, которое не видно снаружи.

Типы установочных штифтов

Различные типы установочных штифтов включают:

Рифленые штифты. Рифленый штифт представляет собой тип установочного штифта, специально разработанный с канавкой по всей длине центра. Канавки обеспечивают дополнительное усиление сустава и помогают его укрепить.
Круглые штифты. Круглые штифты представляют собой оригинальный тип штифтов. Они выглядят как круги и соединяют два материала, вставляя один конец в каждый соответствующий кусок.
Резьбовые штифты. Резьбовая конструкция обеспечивает большую площадь поверхности, что обеспечивает лучшую фиксацию, а также может использоваться для приклеивания к поверхности даже быстрее, чем другие типы штифтов.
Латунные штифты. Латунные штифты представляют собой штифты, которые уже много лет широко используются в деревообработке и других ремеслах. Важно отметить, что латунь со временем тускнеет, но затемненная отделка может быть полезна при соединении вместе темных цветов.
Квадратные штифты. Квадратные штифты также известны как установочные квадраты или стопорные установочные штифты. Каждая из четырех сторон квадратного штифта будет прямой. Квадратная форма помогает удерживать материалы более надежно, сохраняя равномерное давление на каждый угол штифта, пока все стороны не будут вставлены одновременно. Это гарантирует, что ни один материал не сдвинется с места во время процесса соединения, что может вызвать проблемы в будущем.
Овальные штифты. Этот тип штифтов очень похож на круглые штифты. Разница в том, что овальный штифт будет иметь немного больше материала с одной стороны, чем с другой, что создает уникальный вид штифта этого типа.
Штифты с двойной головкой. На одном конце этого типа штифтов имеется две головки вместо одной, как у других типов штифтов.

Для чего используются штифты?

Как мы уже упоминали, штифты используются для соединения двух материалов. Например, дюбели можно использовать для соединения деревянных досок или кусков материала. Чтобы добавить дюбель в свой проект, вам может понадобиться сверлильный станок, токарный станок или ручная дрель.

Вы просверлите отверстие в нижней доске и добавите клей перед тем, как вставить дюбель. Когда вы добавите второй кусок материала, он будет удерживаться вместе с добавленным штифтом для очень прочного соединения.

Штифты для дюбелей широко используются в производстве мебели и строительстве. Они могут быть изготовлены из металла, пластика или дерева. Иногда для соединения камня или кирпича можно использовать дюбель.

Однако дюбели можно использовать и по-разному. Например, к трубе часто прикрепляют дюбели, чтобы они плотно прилегали к трубе.

Есть также случаи, когда они будут использоваться как что-то вроде шестов. Эти элементы должны иметь собственное обозначение, чтобы их можно было правильно доставить и установить. Также в декоре можно использовать булавки. Когда

Где купить Установочные штифты

Установочные штифты доступны во многих компаниях-поставщиках. Обязательно покупайте у надежного продавца из-за мошенничества и контроля качества.

Бестселлер № 1

WEN JN400D Ведро с рифлеными штифтами из 400 предметов и деревообрабатывающими штифтами 1/4, 5/16 и 3/8 дюйма

Отлично подходит для создания прочных соединений в деревообрабатывающих проектах, ремонте мебели и т. д.
Удобное ведро для хранения упрощает организацию и транспортировку
Рифленая конструкция расширяется при контакте с клеями на водной основе для максимального усиления
Изготовлено из FSC- сертифицированная береза, выращенная в ответственно управляемых лесах
Включает дюбели 1/4 на 1-1/8 дюйма (200 шт. ), дюбели 5/16 на 1-1/2 дюйма (100 шт.) и 3/8 на 1- 1/2-дюймовые дюбели (100 шт.)

Бестселлер № 2

Инструменты общего назначения 840014 1/4-дюймовые рифленые дюбельные штифты, упаковка из 72 шт.

КАНАВКА: Рифленые штифты для превосходного распределения клея.

СО СКОЙКОЙ НА КОНЦАХ: Для легкой вставки

ДЛЯ ОЧЕНЬ ПЛОТНЫХ СОЕДИНЕНИЙ: Расширяется при использовании с клеем на водной основе

ТВЕРДАЯ ДРЕВЕСИНА, ДОСТАВЛЕННАЯ FSC ЭТИЧЕСКИ: Все деревянные изделия из твердой древесины. .

Бестселлер № 3

AUTOTOOLHOME Центральные переходные дюбели для дюбелей и шипов с острием 1/4″, 5/16″, 3/8″ и 1/2″ Набор из 8 шт. Заглушки для выравнивания центра

Внутренний центрирующий штифт определяет положение центра дюбеля для точного сверления

Разметочная точка переносит метку для точного положения сверления Набор центральных точек сверла для дюбеля

В комплект входят восемь штук — по две штуки каждого размера 1/4″, 5/ Диаметр 16″, 3/8″ и 1/2″, с футляром для хранения

Стальные центры для надежной маркировки

Лидер продаж № 4

100 шт. Деревянные штифты 5/16″ x 1-1/2″ Прямые рифленые штифты для мебельной двери и шаблона для дюбеля (5/16 дюйма)

5/16 “x 1-1/2” деревянные штифты для дюбелей, настоящий имперский дюбель, подходит для имперских сверл, а не метрических. Изготовлен из твердой древесины, идеально подходит для создания прочных и надежных соединений в мебели, шкафах, отделке и специальных проектах по деревообработке.
Включая 100 штук, поставляется в прозрачном полипропиленовом пакете, защищающем от влаги, что упрощает хранение и доступность.
Прямые канавки цилиндрической формы со скошенными концами для облегчения введения. Они стабильны и могут быть удалены и использованы повторно.
Практическое применение своими руками: восстановление или ремонт мебели, стеллажи, замена полок, краснодеревщики для перепрофилирования шкафов, стульев и т. д.
Применение в декоративно-прикладном искусстве: Этот деревянный дюбель широко используется в производстве и соединении изделий из дерева

Требования и Рекомендации по установочным штифтам

При выборе установочных штифтов для проекта следует учитывать самые важные моменты.

Диаметр

Диаметр зависит от толщины вокруг штифта. Диаметр должен соответствовать отверстиям, просверленным с обеих сторон двух соединяемых частей.

Материал

Чаще всего вы найдете штифты из дерева, нержавеющей стали и пластика. Металлические дюбели обычно скрепляют металлические конструкции, а деревянные дюбели работают с деревом.

Длина

Помимо диаметра, вам также необходимо знать длину штифта. Штифт должен равномерно входить в обе части, которые вы пытаетесь соединить. Когда дюбель распределен равномерно, он лучше держится.

Твердость

Для стального штифта вы можете заметить, что упоминается шкала твердости Роквелла. Это способ определения относительной прочности металла дюбеля.

Если вы считаете, что вам понадобится прочный установочный штифт, убедитесь, что вы выбрали более твердый размер по шкале Роквелла.

Имейте в виду, что чем тверже штифт, тем более хрупким он будет. Это означает, что вам следует избегать ударов и падений установочного штифта, насколько это возможно.

Как использовать штифты?

Следующее видео будет полезно, если вы собираетесь работать с деревянными штифтами.

Следующие шаги

Штифты являются неотъемлемой частью любого проекта, связанного с соединением двух деталей. Они помогают закрепить материалы и гарантируют, что они не сдвинутся во время установки или использования. Удачи в следующем проекте!

Рубрика: Плотник, промышленное и лабораторное оборудование

О штаб-квартире подмастерья

Штаб-квартира подмастерья — это группа опытных сотрудников с опытом работы в различных областях, от начинающих сантехников до продавцов пиломатериалов и т.д.

Полное руководство по зажимным приспособлениям для дюбелей

Если вы думаете, что шурупы с карманами и печенье вытеснили зажимные приспособления для дюбелей, подумайте еще раз.

1 / 20

Откройте для себя приспособление для дюбелей заново

Если вы думаете, что шурупы с карманами и печенье выгнали дюбели на пастбище, подумайте еще раз. Я люблю потайные шурупы и печенье, но дюбели сочетают в себе прочность, простоту и точность, которые невозможно превзойти. Вот почему большая часть мебели до сих пор изготавливается с дюбелями. Менее чем за 50 долларов вы можете купить самоцентрирующееся приспособление, которое может делать соединения так же хорошо, как машина. Все, что вам нужно, это дрель. В этой статье я подробно расскажу о том, как работает приспособление для дюбелей и как использовать приспособление для дюбелей для создания различных типов соединений, а также поделюсь несколькими советами по общему использованию приспособления для дюбелей. Плюс: вы можете построить эту красивую скамейку на открытом воздухе с конструкцией из дюбелей.

2 / 20

Как это работает

Основой приспособления является стальной блок с отверстиями для направления сверла. На многих моделях отверстия имеют резьбу, что позволяет устанавливать втулки для сверл различного размера. Отверстия точно перпендикулярны и расположены точно в центре блока.

Осевые линии для каждого отверстия нанесены на боковой стороне блока. Их видно через два окна.

Винт проходит через весь блок. Поворот рукоятки винта перемещает обе стороны зажимного приспособления на одинаковую величину, поскольку оно зажимает древесину. Вот почему шаблон является «самоцентрирующимся»: зажим шаблона автоматически центрирует отверстия в древесине.

3 / 20

Выбор приспособления

Совет профессионала: Вы найдете приспособления для дюбелей в различных стилях, и некоторые из них имеют заманчивые ценники. Но они часто ненадежны, неточны или просто сложны в использовании. Каждый столяр, с которым мы разговаривали, предпочитает классический стиль самоцентрирования, показанный здесь. Делайте покупки в Интернете… в магазинах деревообработки и в некоторых домашних центрах есть приспособления для дюбелей. Но по крайней мере начните поиск в Интернете, где вы найдете самый широкий выбор.

Базовая модель (от 25 до 40 долларов США) Самые простые приспособления имеют размеры отверстий для различных сверл (без втулок). Если вы хотите использовать более одного дюбеля в соединении, вы должны переместить приспособление. Это может привести к проблемам с выравниванием, поэтому выбирайте этот тип, только если у вас ограниченный бюджет.
Втулки лучше (от 40 до 60 долларов) Некоторые приспособления поставляются с втулками различных размеров, которые ввинчиваются в резьбовые отверстия. Это позволяет сверлить отверстия одинакового размера, не перемещая приспособление. Эта модель имеет два отверстия для втулок и два отверстия под сверла, которые не подходят для втулок.
Чем больше отверстий для втулки, тем лучше (от 50 до 75 долларов США) Эта модель имеет четыре резьбовых отверстия. Это дает вам больше возможностей для расстояний между отверстиями, и вы можете просверлить четыре отверстия, не перемещая приспособление. Дополнительные втулки продаются отдельно.
Дополнительная вместимость — это хорошо (от 60 до 90 долларов США) Другие показанные здесь приспособления могут фиксироваться на заготовке толщиной до 2-3/8 дюйма. Этого почти всегда достаточно. Но приспособления с большой вместимостью работают с запасом от 6 дюймов и более.

4 / 20

Как сделать соединение

Пометьте детали. Разместите детали и отметьте положение штифтов карандашом. Здесь мы показываем Т-образное соединение, но для большинства соединений требуются одни и те же действия.
Совместите линии. Совместите карандашные линии с центральными линиями на блоке приспособления. Затяните винт, чтобы зафиксировать приспособление на месте, а затем просверлите отверстия для дюбелей.
Сборка. Добавьте дюбели и клей для быстрого, прочного и идеально ровного соединения. Далее я более подробно расскажу о том, как делать определенные типы соединений.

5 / 20

Изготовление вертикального Т-образного соединения

Самоцентрирующееся приспособление не предназначено для выполнения параллельных отверстий на лицевой стороне доски (как показано в части A). но ты можешь сделать это. Вот в чем хитрость: используйте приспособление, чтобы сделать направляющий блок. Сам блок будет действовать как приспособление для позиционирования отверстий. Для начала измерьте, насколько широко будет открываться зажимное приспособление, а затем отрежьте блок такой длины. Отметьте центральную линию на блоке. Закрепите конец детали B с помощью приспособления для дюбелей. На следующей странице показана пошаговая разбивка этого процесса. Если вы в крайнем случае, вы можете сделать свои собственные рифленые дюбели, вот как.

6 / 20

Пошаговое изготовление вертикального тройника

Изготовьте направляющий блок. Просверлите два отверстия в блоке, используя приспособление для точного позиционирования отверстий.
Просверлить блок. Совместите центральную линию блока с центральной линией соединения

7 / 20

Улучшение соединения краев

Дюбели очень помогают при склеивании досок; они удерживают доски ровными и заподлицо. Они также укрепляют соединение, которое не является идеально плотным. Плюс: ознакомьтесь с множеством наших любимых советов по магазинам здесь.

8 / 20

Краевые швы, шаг за шагом

Отметьте места для дюбелей. Отрежьте доски толщиной 1 дюйм. удлиненные и соедините их вместе. Отметьте центральные линии дюбелей на расстоянии 2 дюйма от каждого конца и на расстоянии от 8 до 12 дюймов между ними.
Просверлите отверстия под дюбели. Совместите приспособление с центральными линиями и просверлите. Контролируйте глубину отверстия с помощью стопорного кольца. Вклейте дюбели в один набор отверстий. Измерьте, насколько далеко каждый торчит; обрежьте слишком длинные. Склейте доски вместе, затем обрежьте их до конечной длины.

9 / 20

Создание Г-образного соединения

Две доски, соединенные в виде буквы «Г», образуют прекрасную ножку стола или угол ящика. Один только клей сделает соединение достаточно прочным, но дюбели обеспечивают идеальное выравнивание. L-образные соединения немного сложнее, так что смотрите на следующей странице дополнительные шаги.

10 / 20

Пошаговая инструкция для L-образного соединения

Сделайте направляющую. Отрежьте кусок такой же длины, как ваши заготовки, и отметьте один конец знаком «Х». Просверлите отверстия в ломе с помощью приспособления для дюбелей.
Просверлить лицевую сторону. Закрепите направляющую на лицевой стороне детали А и просверлите. Не забудьте выровнять «X» с верхней частью детали.
Сверло на краю. Просверлите соответствующие отверстия в кромке детали B, снова совместив конец «X» с верхом.

11 / 20

Создание шва со смещением

Обычно дюбели располагаются в центре детали. Но иногда вы этого не делаете, и вы можете обмануть свое самоцентрирующееся приспособление, чтобы сделать соединение, которое не находится по центру. Все, что вам нужно сделать, это добавить разделительный блок. Определить точную ширину блока немного сложно, поэтому проверьте свою установку на обрезках, прежде чем сверлить настоящие детали. Вам понадобится очень широкое приспособление, если толщина части B превышает 1-1/2 дюйма.

12 / 20

Выполните соединение со смещением: добавьте прокладочный блок

Расположите отверстия под дюбели не по центру, приложив блок к заготовке. Затем просверлите отверстия как обычно.

13 / 20

Выберите стандартную насадку

Спиральная насадка с агрессивным дизайном предназначена для быстрой резки, но она не годится для зажимного приспособления. Агрессивная насадка может зацепиться за древесину, втянувшись слишком сильно и слишком глубоко, что даже приведет к проскальзыванию стопорного кольца. Бита стандартной формы намного лучше. Бит брэд-пойнт тоже в порядке.

14 / 20

Шканты не делать; купите их

Промышленные дюбели с ребристыми сторонами намного лучше, чем дюбели, изготовленные в домашних условиях из гладкого дюбельного стержня. Рифленые дюбели прочнее, лучше подходят и их легче склеивать. Когда вы зажимаете соединение, лишний клей в отверстии вытекает вверх и выходит из канавок. Пакет из 20 штук стоит всего 2 доллара в домашних центрах.

15 / 20

Добавить обрезки

При сверлении торца детали положите рядом с ней обрезк такой же толщины. Это удерживает приспособление прямо, пока вы его затягиваете. Маленькая трубка облегчает затяжку.

16 / 20

Установите стопорное кольцо с помощью втулки

Когда вы покупаете приспособление для установки штифтов, возьмите комплект стопорных колец для сверла (3 доллара США). Воротник не позволяет вам сверлить слишком глубоко, что может привести к катастрофе. Самый простой способ разместить ошейник — использовать одну из втулок вашего приспособления. Измеряйте до начала кончика сверла, а не до заостренного конца. Добавьте 1/16 дюйма, чтобы оставить место для клея на дне отверстия. Это долото предназначено для бурения скважины глубиной 1-1/16 дюйма, что идеально подходит для бурения скважины диаметром 2 дюйма. дюбель.

17 / 20

Трюк с тремя отверстиями

Если у вашего зажимного приспособления две втулки, вот трюк для просверливания трех, четырех или более отверстий на одинаковом расстоянии друг от друга. Просверлите два отверстия, затем переместите приспособление и вставьте болт через одну из втулок в отверстие. (Болт должен быть того же диаметра, что и втулка.) Зажмите и просверлите пустую втулку. Чтобы сделать лучший штифт, отпилите резьбовой конец болта с шестигранной головкой длиной 3-1/2 дюйма. В результате остается только гладкий вал идеального диаметра.

18 / 20

Нанесите клей с помощью дюбеля меньшего размера

Перед тем, как вставить дюбель, смажьте внутреннюю часть каждого отверстия клеем с помощью палочки для рукоделия диаметром 5/16 дюйма. Нанесите больше клея на поверхности вокруг отверстий и на штифты с помощью маленькой кисточки.

19 / 20

Напильник, если посадка тугая

Расстояние между отверстиями должно быть точным, чтобы две детали совпали. Если вы обнаружите, что расстояние не совсем правильное, подпилите одну сторону штифта, чтобы сделать его тоньше. Поместите несколько слоев скотча под напильник, чтобы не повредить древесину.

20 / 20

Улучшение рукоятки

Короткая рукоятка приспособления для установки дюбелей может впиться в руку, когда вы ослабляете или затягиваете приспособление. Одним из решений является использование читерской трубы, но есть вариант получше: добавьте круглые ручки (4 доллара за штуку в хозяйственном магазине). Нарежьте резьбу на ручке плашкой 1/4-20. Готовы к большему? Взгляните на эти простые приспособления для деревообработки, которые вам нужны в домашней мастерской.

Первоначально опубликовано: 23 октября 2018 г.

Соединения на дюбелях в деревянных конструкциях

Соединения на дюбелях являются одним из наиболее распространенных соединителей. В основном они состоят из одного или нескольких цилиндрических стальных дюбелей, вставленных в соосные отверстия различных элементов. Дюбели передают нагрузки между элементами, подвергаясь противоположным сжимающим усилиям в зоне контакта с каждым элементом. Это заставляет дюбели работать под действием изгибающих моментов и поперечных сил. Существует почти бесконечное количество возможных конфигураций шпунтовых соединений.

1. Введение

Древесина использовалась в качестве строительного материала на протяжении тысячелетий, до двадцатого века, когда ее важность в этой области уступила место появлению и развитию других материалов, таких как сталь и бетон. Тем не менее, достижения в области новых и более прочных древесных материалов, характеризующихся экологическими преимуществами, повышенной прочностью и стойкостью к агрессивным средам, а также сейсмостойкостью ^[1], возродили интерес к строительству деревянных конструкций, количество которых определенно возросло.

Одним из наиболее широко используемых продуктов на основе древесины является конструкционная клееная древесина. Он образуется путем склеивания нескольких слоев древесины, расположенных в направлении волокон ^[2] . Склеивание выполняется клеями, такими как полиуретан, и формируется в процессе прессования, описанном в стандарте ^[3] . Согласно стандартам ^[4] породами древесины, пригодными для изготовления конструкционного клееного бруса, являются ель европейская (Picea abies) ^[5] ^[6] , пихта белая (Abies alba) ^[7] , сосна обыкновенная (Pinus sylvestris) ^[8] , сосна орегонская (Pseudotsuga menziesii), сосна черная (Pinus nigra), лиственница европейская (Larix decidua) , сосна приморская (Pinus pinaster) ^[9] , тополь (Populus robusta, Populus alba), сосна лучистая (Pinus radiata) ^[10] , ель ситкинская (Picea sitchensis), тсуга гетерофилла (Tsuga heterophylla) ^{[11 ]}, западный красный кедр (Thuja plicata) и желтый кедр (Chamaecyparis nootkatensis).

Как и в случае других видов конструкций, соединения деревянных конструкций всегда являются одним из самых слабых мест ^[12] . Действительно, прочность соединений обычно определяет несущую способность всей конструкции, поэтому понимание их механического поведения является вопросом первостепенной важности для проектировщиков и инженеров-конструкторов, чтобы улучшить их конструктивные возможности и не допустить ограничения их прочности. прочность конструкции ^[13] ^[14] .

Среди всех возможных видов соединений, используемых в деревянных конструкциях, соединения на дюбелях являются одним из наиболее распространенных соединителей ^[15] . В основном они состоят из одного или нескольких цилиндрических стальных дюбелей, вставленных в соосные отверстия различных элементов. Дюбели передают нагрузки между элементами, подвергаясь противоположным сжимающим усилиям в зоне контакта с каждым элементом. Это заставляет дюбели работать под действием изгибающих моментов и поперечных сил. Существует почти бесконечное количество возможных конфигураций шпунтовых соединений. Например, они могут соединять два, три и более бруса ^[16] или даже стальные элементы ^[17] ^[18] . Можно использовать не только одиночный дюбель, но и комбинацию дюбелей, расположенных в линию или в матричном распределении ^[19] . Дюбели могут работать в одинарном или двойном сдвиге. Наконец, действие штифта можно усилить с помощью различных технологий: клея ^[20] ^[21], разъемных колец или соединителей с противорезными пластинами ^[22]. Другой формой армирования является расширительный комплект, который представляет особый интерес в качестве предмета для изучения из-за его интенсивного использования и высокой эффективности при работе со сталью и бетоном ^[23] ^[24] ^[25] , два других основных материала, используемых для крупных конструкций. Особенно в бетоне расширительные швы стали усовершенствованием, когда они были преобразованы в сборные комплекты, которые имеют много преимуществ ^[26] ^[27]: они позволяют быстро и легко монтировать в строительстве, снижают затраты на ремонт, устраняют необходимость в восстановительных работах. или корректировки «на месте» в стыке и предлагают постоянное решение и, в некоторых случаях, могут использоваться повторно. В деревянных конструкциях была исследована система расширения в дюбелях, образованных полыми стальными трубками, растянутыми за счет сжатия концов труб ^[28] .

Таким образом, разумно предположить, что контролируемое расширение массивного дюбеля в деревянном соединении также может обеспечить ряд преимуществ ^[28] : увеличение несущей способности соединения, снижение проскальзывания соединения, тем самым увеличивая его жесткости, а также улучшения распределения напряжений в деревянных деталях вдоль отверстия, в котором находится шпонка.

2. Модель конечных элементов

Модель конечных элементов была подготовлена в соответствии с геометрией, материалами и нагрузками, описанными в предыдущем разделе. Модель была построена с использованием комбинации восьми-, шести- и четырехузловых объемных элементов (называемых C3D8, C3D8 и C3D4 соответственно в Abaqus). Модель имеет 5820 элементов и 8952 узла. Модель также имеет пять частей: стержень, втулку, блок, центральную и боковые части. Был проведен нелинейный анализ, чтобы учесть эволюцию контакта между втулкой и деревянными частями и упругопластическое механическое поведение обоих материалов, дерева и стали. На рис. 1 показана полная модель, только четверть которой была построена сеткой благодаря наличию двух перпендикулярных плоскостей симметрии.

Рис. 1. Конечно-элементная модель.

Поскольку разработка конечно-элементной модели требует точного указания направлений, определяющих ортотропное поведение древесины, необходимо учитывать различные локальные системы координат, адаптированные к направлению волокон в каждой из деревянных частей модели. На рис. 1 показаны используемые системы координат: глобальная (G), по три для каждой из трех деревянных частей, центральная, боковая и блочная части, обозначенные как C, L и B соответственно, и цилиндрическая для изучения деформации и напряжения в штифте (D).

2.1. Контактная зона

Зона контакта была смоделирована с использованием так называемой жесткой постановки. В контактных моделях МКЭ алгоритм, управляющий возможным контактом между парой тел, требует, чтобы часть поверхности одного из тел была определена как главная поверхность, а соответствующая поверхность другого тела — как подчиненная поверхность. Алгоритм предотвращает проникновение узлов ведомой поверхности на ведущую поверхность ^[15] . Кроме того, он определяет передачу усилия между узлами, когда узел ведомой поверхности контактирует с гранями, построенными с узлами главной поверхности. Эта сила следует ступенчатой функции, которая идет от нуля до контакта до требуемого значения после обнаружения контакта. Тщательный выбор типа и размера сетки необходим для получения точных результатов контакта.

2.2. Модели поведения стали и древесины

Сталь моделировалась как однородный изотропный материал с трехмерным упругопластическим поведением, описываемым критерием фон Мизеса ^[29] , с учетом эффективной кривой напряжения-деформации с упрощенной трехлинейной формой ^[30] (симметричной при растяжении и сжатии) , со значениями, полученными по результатам одноосных испытаний, как видно на рис. 2 а. Пока эффективное напряжение ниже предела текучести f _y ведет себя как линейно-упругий; далее пластическое течение с изотропным упрочнением развивается до достижения предела прочности f _u, после чего его поведение становится совершенно пластическим.

Рисунок 2. Модели одноосного механического поведения , используемые для: ( a ) стали и ( b ) древесины.

Механическое поведение древесины особенно трудно смоделировать из-за ее анизотропии, которая подразумевает разные модули упругости и прочности в разных направлениях по отношению к направлению волокон ^[31] ^[32] ^[33] ; кроме того, значения последних характеристик изменяются в зависимости от того, приложены ли к нему сжимающие или растягивающие усилия. Эта асимметрия прочности является результатом различных микроскопических механизмов, действующих на древесину: имеется разрушение при растяжении ^[34] и коробление при сжатии в направлении волокон, а также разделение волокон при растяжении ^[35] и раздавливание при сжатии происходит в направлении, перпендикулярном зерну ^[36] .

На рис. 2 б показаны рассмотренные в данной работе упрощенные кривые напряжения-деформации, полученные по значениям, указанным в Таблице 1 , для одноосного поведения древесины в направлении волокон и перпендикулярно ему. Можно наблюдать разные значения прочности на обеих кривых и между ветвями растяжения или сжатия каждой из них, а также разные наклоны линейных упругих участков. В качестве приближения и после преодоления соответствующих сил предполагается идеально пластическое поведение. Это приводит к большим пластическим деформациям при малых увеличениях напряжения.

Для трехмерного моделирования механического поведения древесины особенно важно выбрать правильную модель, включающую различные значения механических свойств при растяжении или сжатии. Наибольшее распространение получили ортотропные упругопластические модели, основанные на критерии Хилла ^[33] . Однако, поскольку теория Хилла рассматривает симметричное поведение при растяжении и сжатии, необходимо обобщить ее, включив в нее различные характеристики древесины в зависимости от типа действующего на нее усилия.

2.3. Подпрограмма пользовательского материала для Timber

Библиотеки материалов коммерческих программ конечных элементов включают упругопластическую изотропную модель фон Мизеса, обычно наряду с моделью Хилла для ортотропного поведения (например, в программе Abaqus, используемой в этой работе, последняя называется Hill48), но они не включают ортотропные модели. которые учитывают разную прочность на растяжение и сжатие. Однако для большинства из них могут быть разработаны специальные модели поведения с использованием дополнительных процедур 9.0928 [37] ^[38] . В Abaqus это делается с помощью пользовательских подпрограмм, называемых UMAT, запрограммированных на FORTRAN.

Поэтому для описания сложного механического поведения древесины потребовалась разработка специальной подпрограммы UMAT, которая содержит программирование пошаговой формулировки упругопластической модели Хилла (выполняется по шагам, указанным некоторыми авторами ^[39] ), но комплектуется для использования прочности на растяжение или сжатие в зависимости от того, как материал работает в анализируемой точке ^[40] . Чтобы определить, как это работает, рассчитываются безразмерные отношения между напряжениями и силами в трех ортотропных направлениях с учетом прочности на растяжение, если напряжение положительное, и прочности на сжатие в противном случае. В последующем определяют наибольшее отношение по абсолютной величине и, если оно положительное, считают, что точка работает преимущественно на растяжение; в противном случае он работает на сжатие.

Подпрограмма включает три основных этапа, необходимых для определения трехмерного упругопластического механического поведения: закон упругости Гука для ортотропных материалов, критерий текучести Хилла для определения наличия пластической деформации и связанное с ним правило потока для определения пластического поведения ^[41] . Для каждого приращения деформации Abaqus использует подпрограмму в каждой точке интегрирования для получения окончательных значений напряжений и деформаций после окончания такого приращения. На рис. 3 показана блок-схема подпрограммы. Во-первых, он определяет, работает ли точка на растяжение или на сжатие, вычисляя константы Хилла с соответствующими значениями прочности. Затем предполагается, что приращение деформации является упругим (предиктор эластичности), и применяется критерий текучести; если критерий не выполнен, приращение подтверждается как эластичное и подпрограмма завершается; в противном случае напряжения, а также упругие и пластические деформации получают путем выполнения расчета на основе правила течения (корректор пластичности).

Рис. 3. Блок-схема подпрограммы, разработанной для моделирования механического поведения древесины.

2.4. Расширение дюбеля

После опробования различных способов моделирования эффекта, производимого комплектом расширения, процедура, которая, как представляется, имеет больше преимуществ, основана на использовании того факта, что программы конечных элементов четко определяют механизм теплового расширения, который можно использовать для моделирования механического один спровоцирован экспансивным комплектом.

Виды дюбелей и их применение: Виды дюбелей, их назначение и правильный выбор

Виды дюбелей, их применение и правильный выбор

Что представляет собой забивной дюбель

Составные части и конструктивные особенности

Главные достоинства

Какие бывают дюбеля – разновидности и классификация

Виды дюбелей и их применение по способу фиксации

Виды дюбелей по методу монтажа

Из какого материала изготавливается дюбель пробка

В каких областях применяется дюбель анкер

Как выбрать металлический распорный дюбель и другие виды крепежа

Виды дюбелей, их применение и правильный выбор

Что представляет собой забивной дюбель

Составные части и конструктивные особенности

Применение саморезов, дюбелей и дюбель — гвоздей при строительстве и ремонте крыши

Главные достоинства

Какие бывают дюбеля – разновидности и классификация

Материалы основания при установке дюбеля

Виды дюбелей и их применение по способу фиксации

Что такое дюбель

Виды дюбелей по методу монтажа

Особенности применения дюбелей

Из какого материала изготавливается дюбель пробка

Как выбрать металлический распорный дюбель и другие виды крепежа

Дюбель: описание,виды,характеристики,применение,фото,видео.

Характеристика

Главные достоинства

Какие бывают дюбеля – разновидности и классификация

Как выглядят дюбели, принцип действия

Плюсы и минусы

Виды дюбелей, фото

Охота на гаршнепа

Дюбели для работы с гипсокартонными стенами

Вывод

Зонтик

Болты

Хомут

Дюбель-гвоздь

По методу монтажа

Саморезы

Разновидности изделий

Особенности выбора дюбеля

Питание

Что такое дюбель? Виды, применение

Что такое дюбель.

Виды дюбелей

Универсальный полипропиленовый

Универсальный распорный дюбель

Дюбель-гвоздь

Дюбель для гипсокартона

Нейлоновый дюбель

Дюбель-бабочка

Юстировочный дюбель

Дюбель-зонтик

Дюбель-хомут

Рамный дюбель

Особенности применения дюбелей

Как подобрать сверло под дюбель

Видео на тему, как делать крепление дюбелей

Как Пользоваться Правильно При Монтаже

Характеристика

Что такое дюбель. Определение и назначение

Как выглядят дюбели, принцип действия

Виды дюбелей, фото

Способы монтажа дюбель-гвоздей

Дюбели для работы с гипсокартонными стенами

Зонтик

Разновидности дюбелей в зависимости от материалов, из которых они изготовлены

Хомут

Дюбель-гвоздь

Технические характеристики дюбель-гвоздей

Саморезы

Монтаж дюбель-гвоздей в кирпичных и бетонных основаниях

Особенности выбора дюбеля

Как подобрать сверло под дюбель

это что такое? Виды, размеры, применение

Характеристика

Как выглядят дюбели, принцип действия

Виды дюбелей, фото

Универсальные полипропиленовые
