Типы фрез по дереву для ручного фрезера – устройство, назначение, виды, для чего используются и какие бывают фрезы для обработки дерева

Фреза для ручного фрезера по дереву – что это такое, устройство, назначение

Фреза – это основной инструмент, с помощью которого происходит обработка древесины. От ее технических характеристик зависит и сфера применения, и назначение, и результат. Несмотря на то, что существует множество ее разновидностей по форме и особенностям режущей кромки, и материалам и другим параметрам – все они объединяются общим принципом устройства и наличием стандартных частей:

1. Режущая область, также называемая головкой или рабочей частью. Может иметь различную геометрию, состав и устройство лезвий.
2. Хвостовик – служит опорой для предыдущего элемента. С его помощью осуществляется зажим инструмента в патроне станка, а также передается крутящий момент на главную часть.
3. Дополнительный компонент. Располагается на самом краю инструмента – противоположном хвостовой части. Это может быть – опорный подшипник, стопорные муфты, винты, шайбы, калибровочные втулки и другие приспособления. Их задача – упростить или расширить функционал фрезы, например, расположить режущие сегменты в нужно последовательности или выполнить обработку заготовки по заданному шаблону.

Схема устройства концевой фрезы с обозначением характеристик Источник infradom.ru
В зависимости от сферы применения и назначения современные фрезы по дереву для ручного фрезера позволяют решать следующие виды задач:

• Формирование кромок. Применяется, когда необходимо создать части заготовок, объединяемые в одну конструкцию посредством соединения «шип-паз».
• Создание вырезок под монтаж фурнитуры.
• Изготовление декоративных форм, вырезок, конфигураций.

Совет! Для определенного рода работ требуется свой набор режущего инструмента. Поэтому прежде чем подбирать конкретные разновидности фрез, необходимо определить, каков будет характер, вид и объем выполняемых с их помощью работ по обработке древесины.

Сфера применения

Количество операций, производимых с помощью фрезы, чрезвычайно велико. Что и объясняет их высочайшую востребованность.

• Грубая обработка металлов и неметаллов – раскрой, резка, сверление, черновая обработка.
• Высверливание канавок разной формы – пазы, бороздки, винтовые каналы, впадины косозубых колес и так далее.
• Обработка углов и кромки.
• Чистовая обработка и резка, изготовление деталей сложной геометрической формы: штампы, лопасти, пресс-формы.
• Художественное фрезерование – с помощью фрез вытачивают сложные изящные элементы из дерева, формируют на плоскости 3D изображения и орнаменты.

Классификация фрез по размерам хвостовика, типу конструкции и режущей части

Режущий инструмент для ручного фрезерного станка классифицируется в первую очередь по следующим трем признакам:

1. Размеры хвостовой части.
2. Тип конструкции – сборные, сменные лезвия, монолитные, насадные/наборные.
3. Материал и способ заточки режущей кромки.

Рассмотрим эти параметры более подробно.

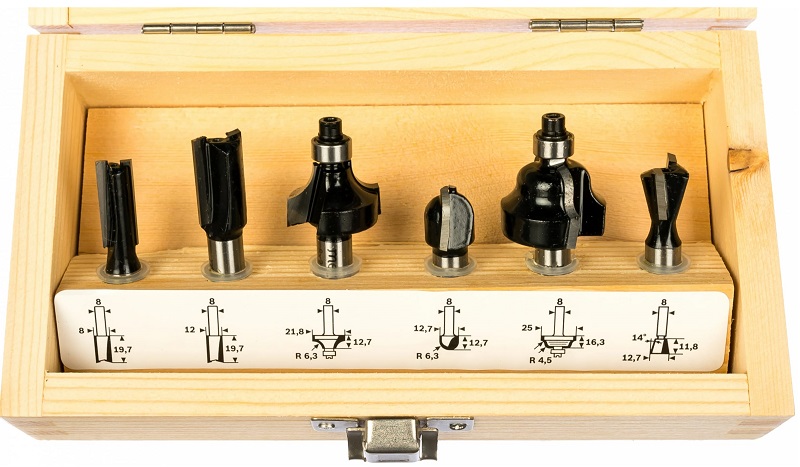

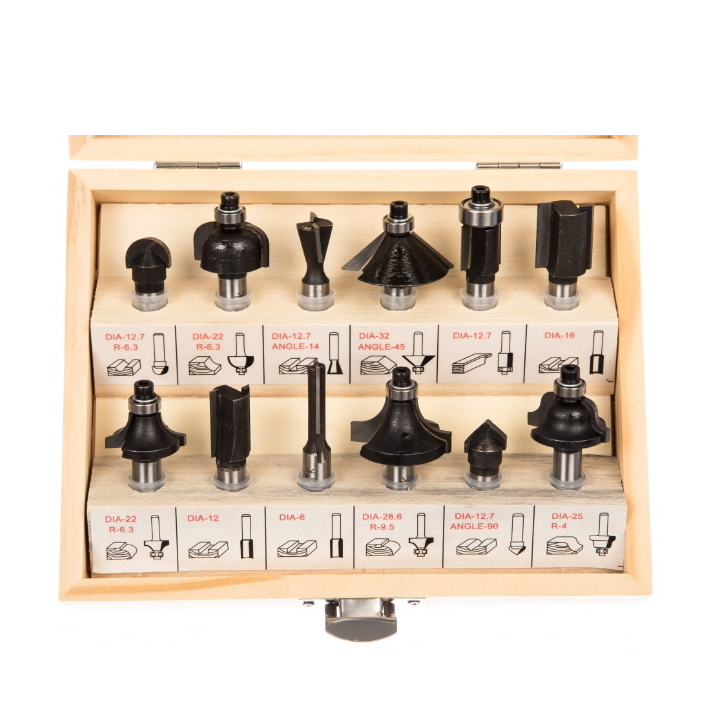

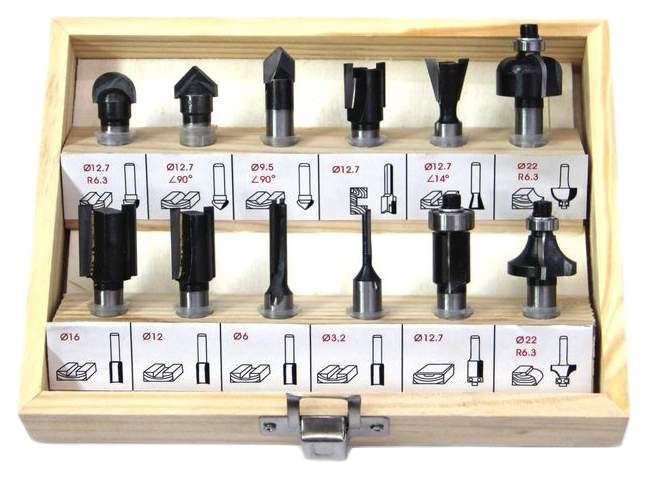

Набор фрез для работы по дереву Источник instrumentgid.ru

Размеры хвостовой части

В характеристике хвостовой части первостепенное значение имеет единица измерения диаметра. Обозначение должно совпадать с аналогичным параметром цанги – места крепления фрезы в станке. Как правило, существует всего два стандарта по этой величине:

• Миллиметровый. Наибольшее распространение получили размеры – 6, 8 и 12 мм.
• Дюймовый. Есть два основных типа – половина и четверть дюйма, обозначаемые – ½ и ¼, соответственно.

При сравнении двух систем измерения выясняется, что изделия близких по значениям диаметров расходятся лишь на малую величину размеров. Так, фрезы на 6 мм и ¼ или 6,35 мм и на 12 мм и ½ или 12,7 мм выглядят практически одинаково – однако держатель ручного фрезера не приспособлен к надежному удержанию любого вида инструмента, как патрон для дрели.

Поэтому фреза 12 мм, заряженная в цангу на ½-дюйма, не будет надежно сидеть в патроне, и во время обработки может запросто вылететь. Равно как если в 12-мм-держатель зарядить инструмент на ½-дюйма, его может заклинить так, что потом придет ремонтировать станок.

На упаковке указывается размер и другие основные параметры фрез Источник goods.ru

Вторая важная характеристика – длина хвостовика. Однако зачастую при выборе нужного по форме, конструкции, диаметру и прочим параметрам инструмента, оказывается, что невозможно найти подходящего под условия обработки нужной его длины. В этом случае на помощь приходят специальные переходники-удлинители.

Следует также помнить, что применять подобные «помощники» нужно в крайнем случае и соблюдая осторожность. Так как при нагрузках, скоростях и оборотах, характерных для современных станков, такое приспособление всегда будет обладать свойством «слабого звена».

Важно! Режущие приспособления метрического и дюймового стандарта не являются взаимозаменяемыми. А применение их в таком качестве может привести не только к порче заготовки или станка, но и чревато получением травмы оператором.

Смотрите также: Каталог компаний, что специализируются на садовой мебели и системах хранения

Тип конструкции – сборные, сменные лезвия, монолитные, насадные/наборные

По особенностям конструкции фрезы по дереву бывают 4-х основных видов:

• Сборные. Изготавливается путем пайки на базе тугоплавких припоев режущей кромки к монолитной основе – хвостовику и головной части. Отличаются простотой и доступностью производства.

Пример сборной цилиндрической фрезы Источник atis-market.com

• Со сменными лезвиями. Режущая кромка – отдельный элемент, закрепляемая на головной части винтами и которую пользователь по мере необходимости может заменять или затачивать. Некоторые изделия имеют до 4-х рабочих поверхностей – что существенно увеличивает рабочий ресурс инструмента.
• Монолитные. Режущая часть сформирована непосредственно на самой основе – по аналогии со сверлом. Достоинство – минимальный риск отрыва лезвия. Однако для продолжительного использования ее периодически приходится подтачивать, что со временем изменяет изначальную геометрию, ухудшает работоспособность и приводит к необходимости замены.
• Насадные/наборные. Режущая головка соединена с хвостовиком подвижным способом. Это позволяет менять расстояние между элементами и их последовательность для более разнообразной обработки заготовок.

Рекомендация! Для набора опыта и ознакомления с техникой обработки начинающему пользователю достаточно приобрести фрезы сборного типа. Для более опытного и профессионала – лучший вариант наборные инструменты.

Фреза со сменными лезвиями Источник prostanki.com

Материал и способ заточки режущей кромки

Большое количество оборотов и возникающая по этой причине высокая температура в зоне обработки заставляют разработчиков инструмента в качестве материалов режущей кромки для фрез по дереву на ручной фрезер использовать следующие 2 вида металлических сплавов:

• Инструментальная сталь. Имеет маркировку – HSS. Предназначена для обработки древесины невысокой плотности на максимальных скоростях. Недостаток – при попадании в более плотную среду режущая кромка моментально затупляется. Поэтому не подходит для резки ДСП, МДФ и других подобных материалов.
• Твердосплавные напайки. Обозначаются – НМ. Используются для обработки плотных пород дерева на средних и низких оборотах. Могут применяться и для чистовой обработки при высоком качестве режущей кромки. Однако зачастую идеальной степени гладкости при финишной обработке среднестатистической фрезой такого типа добиться невозможно.

Рамочные фрезы с лезвиями из твердосплавных напаек Источник zubr-rus.ru

Торцевые насадные фрезы

В соответствии с ГОСТ фрезы торцевые насадные изготавливаются двух видов – с мелким и крупным зубом. Диаметр 40-50 мм предполагает крепление её на продольной шпонке. Инструменты 63-100 мм в диаметре крепятся на торцевой шпонке. Торцевые насадные могут быть праворежущими и леворежущими. При необходимости крупнозубые фрезы могут иметь неравномерное распределение по окружности режущих элементов. При изготовлении, выбор направления зубьев, отвечающих за сторону, в которую будет осуществляться резка, выбирается в соответствии с производственной необходимостью, особенностью в обработке конкретного вида деталей и конструктивной особенностью фрезерных станков.

Торцевые фрезы

В круглых и пятигранных торцевых насадных фрезах могут использоваться режущие пластины с механическим креплением. Мелкозубые оснащаются вставными ножами с наконечниками из твердосплавных пластин. Применяются торцевые для обработки плоских заготовок на вертикально-фрезерных станках. Профилирующими их кромками являются только вершинки зубьев, торцевые режущие кромки выполняют вспомогательную работу, главная режущая функция ложится на боковые элементы.

Разновидности по способу обработки

Для того чтобы правильно выбрать фрезу по дереву для ручного фрезера необходимо иметь представление о том, какие ее типы используются для конкретных видов работ с заготовками. По данной характеристике режущий инструмент различается на 5 основных разновидностей:

1. Концевые.
2. Пазовые.
3. Кромочные.
4. Комбинированные.
5. Фигирейные.

Разберем детально основные особенности и нюансы применения каждой из них.

Концевые

Обладая структурой аналогичной сверлу, концевая фреза, тем не менее, отличается от него тем, что его рабочая часть распространяется на всю область режущей кромки. То есть выборка древесины происходит всей головной частью. Существуют следующие ее разновидности:

• Профильные.
• Сферические.
• Конусные.
• Спиралевидные.
• Торцевые.
• Борофрезы (шарошки).

Большая часть концевых фрез имеет универсальное назначение. Так, спиралевидные разновидности позволяют и сверлить, и выбирать пазы, четверти, и обрабатывать торцы, профильные – делать пазы сложной геометрии, создавать орнаменты, торцевать, шарошки – доводить поверхности, гравировать, выбирать особые формы отверстий и пазов.

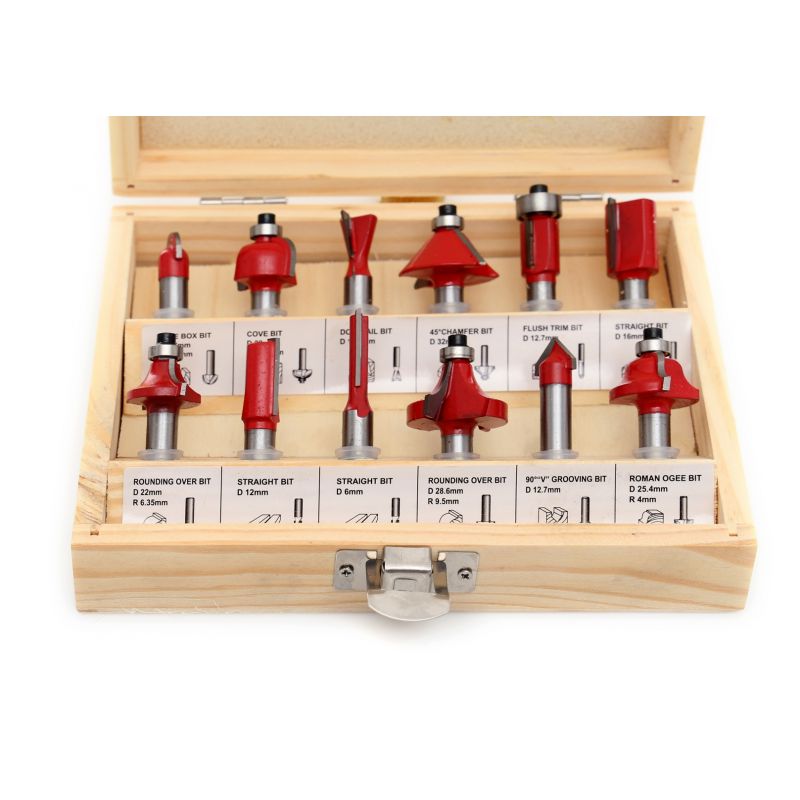

Набор концевых фрез по дереву Источник fainaidea.com

Пазовые

Само название пазовой фрезы раскрывает характер ее применения – выбор пазов. При этом они различаются на следующие модификации:

1. Галтельные. Формируют выборку полукруглой формы.
2. Конические. Создает V-образный паз, а также применяется для нанесения резьбы по поверхности.
3. Спиральные. Обладают структурой, аналогичной сверлу, однако с более крупной рабочей частью.
4. Т-образные. Используются для создания пазов по типу, когда одна деталь вдвигается в другую.
5. Ласточкин хвост. Аналогична выше приведенной модификации – с разницей в том, что сечение основания имеет форму трапеции.
6. Фасонные. Отличается большим разнообразием видов. Применяется и для выборки пазов, и для обработки торцов.
7. Прямые или цилиндрические. Создают прямоугольный паз.

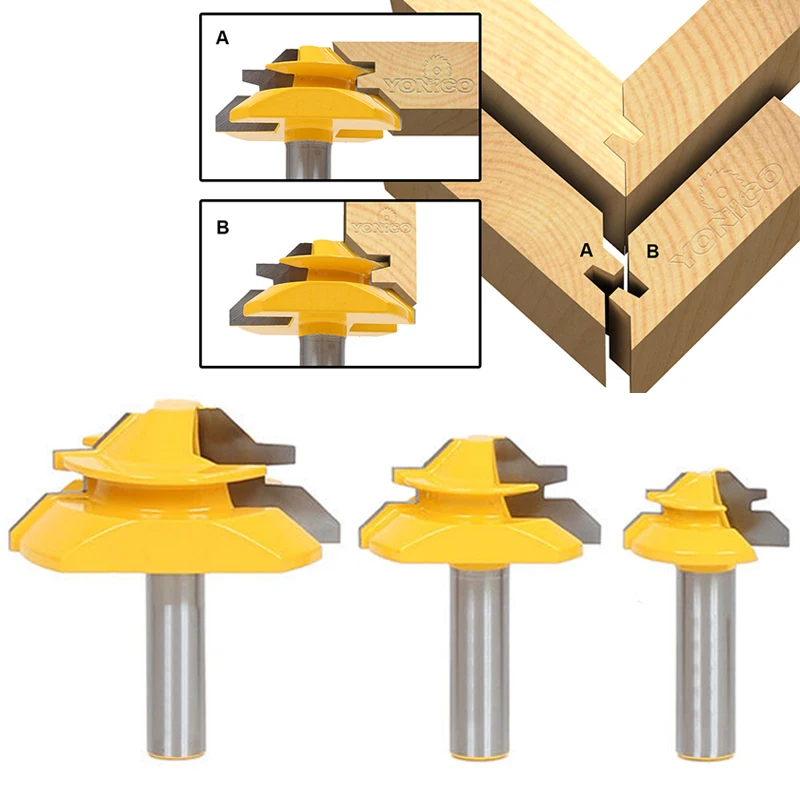

8. Комбинированные. Используются для формирования замковых соединений – при сборке вагонки, щитов, панелей.

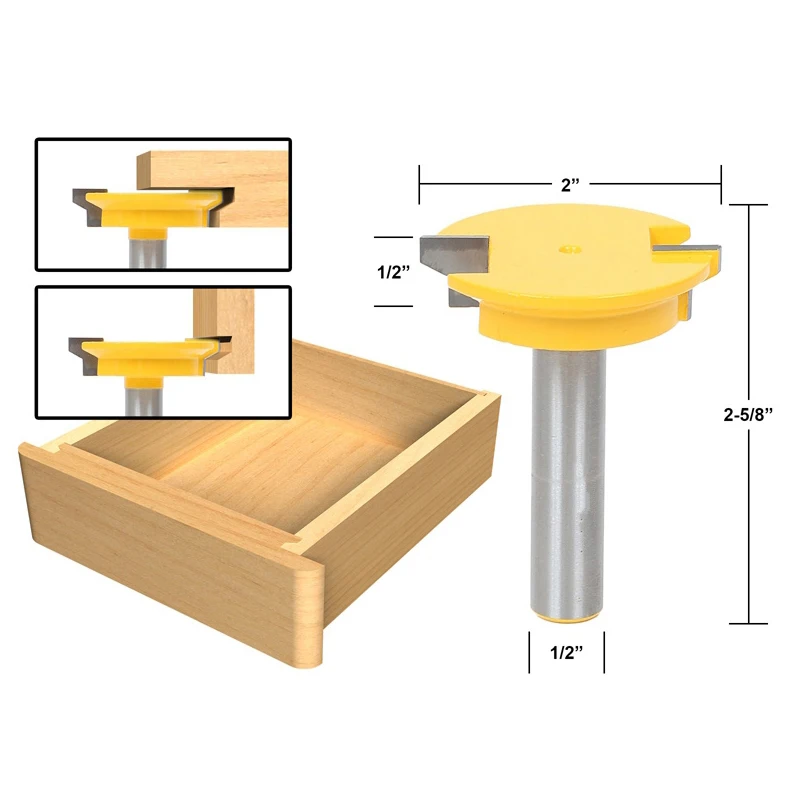

Пазовая фреза с отображением рабочих характеристик Источник static-sl. insales.ru

Рекомендация! При выборе конкретного типа фрез по дереву для ручного фрезера, необходимо иметь представление, какими они бывают с точки зрения качества исполнения, термопрочности, соединения режущей области с хвостовой частью и материала припоя. При обработке твердых пород древесины инструмент со слабой пайкой скоро потеряет свойство продольной устойчивости и быстро выйдет из строя.

Кромочные

Фреза кромочной разновидности применяется для создания ровной и перпендикулярно расположенной к плоскости заготовки кромки. Различаются следующие ее виды:

• Прямые. Предназначены для создания торца, перпендикулярного верхней плоскости.

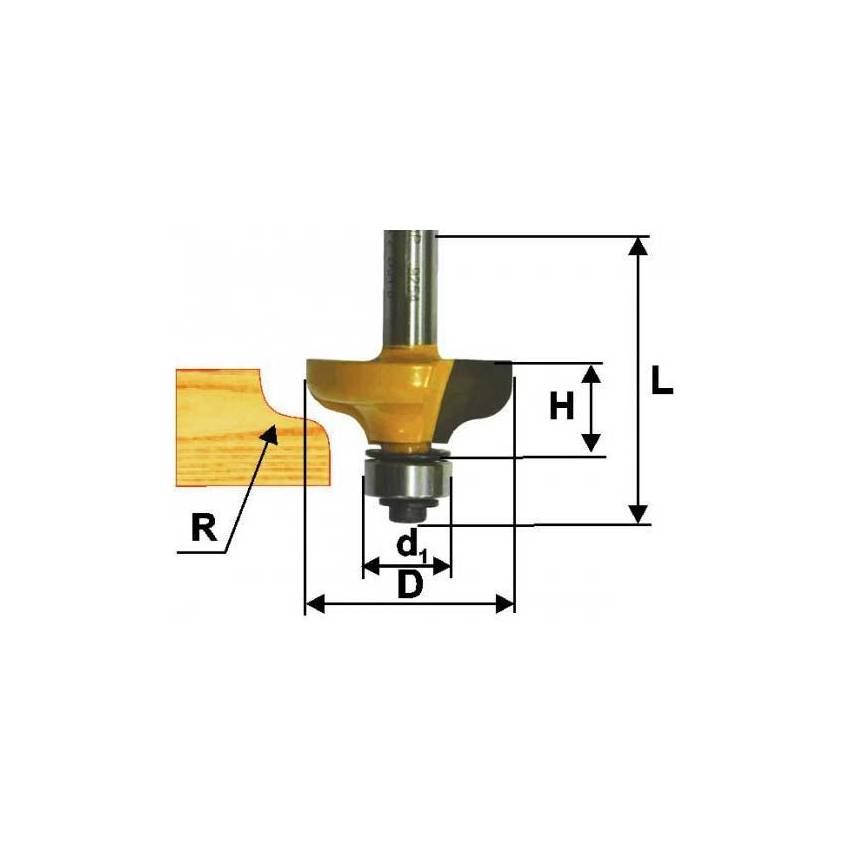

• Калевочные. Формируют прямые, дугообразные, волнистые кромки. Используется для нанесения сложного орнамента. Бывают также двойные фрезы с возможностью регулировки расстояния между лезвиями.

Угловые фрезы

Угловая необходима для создания углового паза и края наклонной и ли скошенной плоскости. На 1-угловых фрезах режущие пластинки расположены вертикально, вдоль конического корпуса и на его торце. 2-угловые отличаются расположением 2 режущих кромок на взаимодействующих смежных корпусах. Чаще всего эти фрезы применяются в производстве фрезерного инструмента.

Угловые фрезы

Угловая малого размера относится к группе концевых, она оснащена хвостовиком. Толщина её среза неравномерная – минимальное значение у оси вращения, максимальное по диаметру создаваемой окружности, у режущей вершины зуба. Перепады угла резки отражаются на неравномерном нагреве инструмента, что быстро выводит его из строя. Прореживание зубьев через один несколько уменьшит нагрев. Для продления срока службы целесообразно скруглить вершину зубьев.

Видео описание

Видео-инструкция по выбору фрез по дереву для начинающего:
Торцам соединяемых заготовок с помощью конкретного типа фрез придается определенный профиль. Затем они соединяются путем смыкания в единую прочную конструкцию. Процедура выполняется без дополнительной подгонки выбранных поверхностей, так как комплектные инструменты идеально подогнаны друг к другу.

Фигирейные

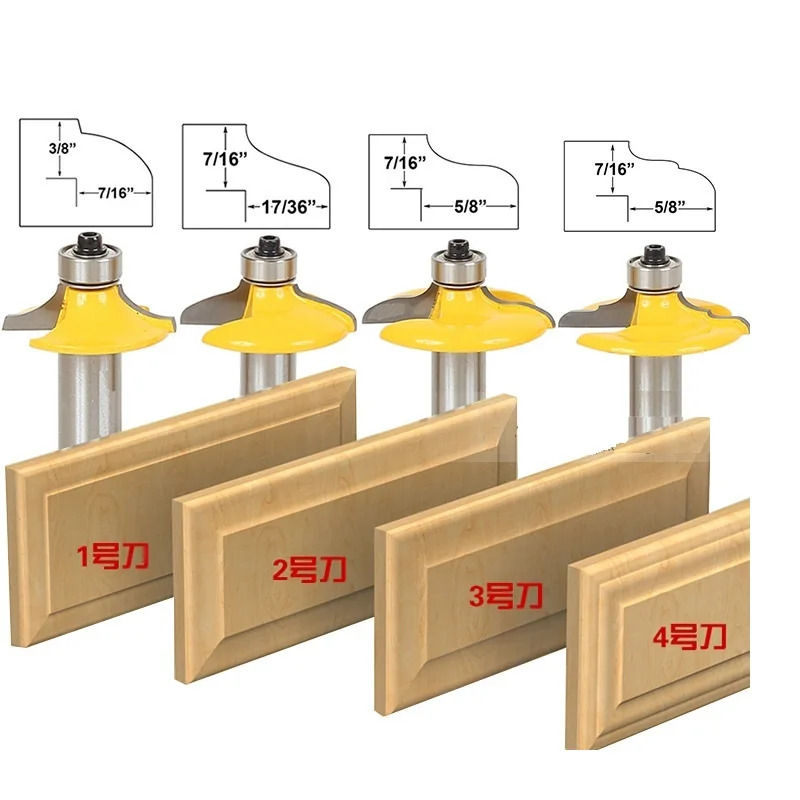

Фрезы фигерейной разновидности предназначаются для формирования филенок. Пример – плинтуса, мебельные дверцы, декор-планки и проч. Как правило, инструмент достаточно массивен, и потому для обработки с его помощью заготовок применяются станки мощностью от 1,6 кВт. При этом фрезы подразделяются на три категории:

• Горизонтальные. Создают филенку.
• Двусторонние. Формируют филенку и шип.
• Вертикальные. Применяются для выборки профиля плинтусов.

На заметку! Сам по себе даже хороший ручной фрезер и правильно подобранные фрезы по типу обработки дерева не дают гарантии запланированного результата. Для качественной работы потребуется набор подходящих упоров и шаблонов.

Отрезные фрезы

В отличие от концевых, отрезная применяется в обработке только по прямой. Дисковые отрезные фрезы используются для отделения выполненной детали от общего куска материала. При необходимости дисковые режущие можно использовать для нарезания канавок и пазов, также ими можно произвести сквозной надрез на фрезерном универсальном станке или оснащённом ЧПУ. Дисковые созданы для проведения обработки чугуна и средне жёсткой стали.

Отрезные фрезы

Коротко о главном

Фреза является основным режущим инструментом ручного фрезерного станка. Среди ее основных частей выделяются:

• Режущая часть.
• Хвостовик.
• Дополнительные компоненты.

Применяется она для различных черновых и финишных задач в деревообработке – выборке пазов, торцевании, формировании замковых соединений, вырезок, декоративном оформлении и проч. Классифицируются фрезы для обработки дерева прежде всего по ряду таких параметров, как – диаметр и длина хвостовой части, тип конструкции, материал, из которого изготовлена режущая кромка и метод ее заточки.

Помимо этого, по способу обработки материала они различаются на концевые, кромочные, пазовые, комбинированные и фигирейные. У каждой модификации есть свои особенности и нюансы применения.

Оценок 0

Прочитать позже

Цилиндрические фрезы

На горизонтально-фрезерном оборудовании используются цилиндрические резцы с прямыми и винтовыми зубьями. Соответственно, тот же вид будет у твердосплавных пластин режущей кромки. Прямозубые фрезы используются в обработке узких поверхностей. Винтозубые имеют плавный ход, что даёт более точные параметры обработки.

Цилиндрическая фреза

При необходимости обработки детали с углом наклона инструмента создающего максимальное давление на ось, чтобы не повредить деталь используют сдвоенные фрезы со встречно направленными зубьями. Это позволяет равномерно распределить нагрузку на ось. В процессе резки сдвоенной фрезой режущая кромка одного элемента перекрывается кромкой встречного. Благодаря этому на готовой детали нет никакого намёка, что обрабатывалась она не целиковым, а составным инструментом.

Популярные производители

Производителей фрез сегодня можно разделить на две группы:

• производители фрезеров, которые выпускают оснастку для своего электроинструмента и совместимых с ним инструментов других производителей;
• производители режущей оснастки, которые специализируется именно на этом и не выпускают сами электроинструмент.

Первые выпускают продукцию достаточно хорошего качества, так как заинтересованы в том, чтобы их инструмент успешно работал. Но не заинтересованы в том, чтобы их оснастка работала вечно для того, чтобы продажи не были разовыми. Время от времени такие фрезы меняют на новые.

Самые массовые и популярные производители – Энкор, Бош, Фит, Корвет и другие.

Вторые стараются поддерживать репутацию качества своих изделий, выпускают профессиональные изделия с долгим сроком службы. Однако среди них могут быть «безымянные» изделия плохого качества неизвестного происхождения.

Как выбрать

Определить качество и долговечность фрезы можно только при реальной работе. Сделать это до покупки осмотром либо другими способами невозможно. Если требуется покупать большой комплект разных профилей за значительную сумму, можно проверить качество без продолжительных работ следующим способом:

• покупается одна фреза выбранного производителя;
• обратная сторона режущей кромки пробно затачивается обычным напильником с мелкой насечкой;
• если снимаются опилки, сплав недостаточно прочный. (Легко точится – легко тупится).

Покупать большое количество фрез такого качества не стоит. Твердосплавные кромки затачиваются только абразивными кругами точильных станков либо алмазными надфилями, обычный напильник их не берёт.

Признаки некачественной или затупившейся фрезы – профиль не выбирается полностью. Инструмент передвигается с усилием, древесина чернеет и горит вплоть до появления дыма.

Представление о качестве может дать репутация бренда. Большинство брендов выпускают для бытового применения «массовый ширпотреб», однако достаточно хорошего качества, чтобы выполнять нужные работы.

Средним и достаточным для работы качеством обладают фрезы вышеперечисленных брендов – Бош, Энкор, Фит и т.д.

Цена не всегда показатель качества. Дело в том, что цена зависит не только от применяемых дорогих или дешевых сплавов, стоимости оборудования, но и от профиля фрезы. Сложный профиль большего размера стоит дороже, чем простой.

Хорошие фрезы выпускают немецкие производители. Гарантия качества, если изделие произведено не, например, «в КНР под контролем и т.д.», а именно на территории Германии. Поэтому при поиске в сетевых магазинах следует кликнуть страну-. В выдаче будет только продукция, произведенная в этой стране.

Немецкие фрезы идеально сбалансированы, не создают вибраций и биений на больших оборотах, обрабатывают древесину максимально чисто и очень долго сохраняют рабочие качества без заточки.

Шлицевые фрезы

Шлицевые или червячные применяются для нарезания зубьев на валу или шестерни зубчатой передачи или шлицевого соединения по боковому профилю. Шлицевые фрезы – это целая группа инструмента с разным расположением зубьев по окружности диска или только на цилиндрической поверхности. Отличаются они и по способу крепления режущих элементов.

Шлицевыя фреза

Можно ли сделать своими руками

Несмотря на внешнюю простоту, производство этих изделий требует совершенного высокоточного и высокотехнологичного оборудования. Фреза должна быть:

• идеально сбалансирована по весу, чтобы не было эксцентричных биений на высоких оборотах;
• профили ножей и их расположение должны повторять друг друга с высокой точностью, до сотых долей мм;
• режущие кромки (ножи) должны быть выполнены из твердых сплавов, придать которым профиль и заточить можно только ещё более прочным инструментом.

По этим причинам сделать фрезу самому без оборудования практически невозможно. Исключение составляют простые прямые ножи на оснастке со сменными лезвиями. В теории, можно вырезать нужный размер из, например, ножей от рубанка. Но и тут есть проблемы с балансировкой по весу и сверлением отверстий под крепления в твердом металле.

В условиях домашней мастерской можно затачивать некоторые виды профилей. Это делается с обратной стороны режущей кромки, так как со стороны острия, заточенного под углом сделать это на криволинейном профиле невозможно.

Заточку проводят плоским алмазным надфилем. Но эффективнее — на точильном станке, тонком или чашеобразном круге, который входит по размеру в нишу фрезы и достает до затачиваемой поверхности.

Сильный перегрев при заточке недопустим, так как это изменит заводские характеристик закалки (термообработки) металла. Заточку проводят до появления небольшой фаски с обратной стороны. Затем фаску аккуратно снимают наждачной бумагой «нулевкой», легкими движениями, чтобы не затупить острие.

Кромочная фреза по дереву для ручного фрезера – что это и зачем она нужна

Разновидности кромочных фрез для ручного фрезера + другие виды фрез и их описание

Фрезеровка дает практически неограниченное число возможностей для обработки различных заготовок. Формирование кромки, канавок и пазов разной формы и глубины – для каждой операции есть определенные фрезы по древесине, которые дают шанс выполнить работу настолько эффективно, насколько это возможно.

Какие могут быть виды фрез по форме, размерам, конструкции и типу лезвий вы узнаете дальше. Отдельное внимание мы уделим кромочным фрезам для ручного фрезера.

Содержание:

Типы диаметров хвостовика

До начала того, как приступить к  выбору фрезы, следует в самом начале определиться с методом крепления,  а именно в каких единицах будет измерен диаметр хвостовика – в миллиметрах или дюймах.

Это будет зависеть от того, какие в комплекте  фрезером есть цанги – втулки, в которые зажимают сам хвостовик:

• Если размер измеряется миллиметрами, то самым распространенным будет 6,8 и 12 мм.
• Когда габариты прописаны в дюймах, то выбирать можно лишь одно из двух – ¼ и ½ дюйма.

Обратите внимание, что во время перевода дюймов в единицы системы исчисления получается 6.35 мм и 12.7 мм, но несмотря на маленькую разницу миллиметровый хвостовик не совмещается с дюймовой цангой и наоборот. Вал фрезеровочной машинки вращается со скоростью до 25 000 оборотов за 1 минуту, и поэтому такие даже незначительные несоответствия способны повлечь за собой как минимум порчу инструмента.

Разновидности конструкций фрез

В зависимости от назначения и цена они могут выпускаться в разных модификациях конструкции.

Сборные

В основе этой фрезы лежит болванка из стали нужной формы, и к ней приварены режущие кромки. За счет простоты изготовления на рынке очень много подобных моделей.

Со сменной режущей кромкой

Они отличаются большим эксплуатационным сроком, потому что ножи для них делают двухсторонними – если лезвие затупится, то его можно будет поменять на другую сторону.

Цельные

Кромки для резки выточены в основании и при работе с такими инструментами пропадает даже в гипотетическом представлении возможность поломки ножа, а вот спустя несколько заточек фрезу все равно придется заменить.

Типы лезвий

Фрезы могут быть с наклонными, вертикальными или даже со спиральным расположением лезвий. Если речь идет про первый вариант, то кусочки древесины будут отрублены с заготовки, а наклонные их срежут, что сведет к минимуму вероятность появления сколов и увеличит общие качественные характеристики фрезеровки.

По материалу изготовления и характеристикам лезвия могут быть двух типов:

• НМ – быстрорежущие, и их применяют для того, чтобы произвести обработки мягкой породы древесины или такого металла, как алюминий.
• НSS- твердосплавные, и они нужны для резки твердых материалов, из-за чего у подобных режущих кромок намного лучше температурный коэффициент и остальные характеристики, а это отражается на их стоимости.

Помимо лезвий, в зависимости от того, в каком именно месте и от особенностей формы, которой вы хотите получить выемку в заготовке, применяют соответствующие виды фрез для ручного фрезера по древесине.

Пазовые фрезы

Они требуются для того, чтобы осуществлять выборку паза нужной ширины и углублений  внутри детали или от края и до центра. Чаще всего пазовые фрезы используют для создания скрепления шип-паз, и если нужно, а также если позволяет упорная конструкция машины для фрезерования, то ширина паза может быть отрегулирована без замены фрезы на ту, что больше по диаметру.

Прямые

Это самый просто инструмент, который имеют форму цилиндра, а после его использования в заготовке остается паз, который имеет прямоугольное сечение. Он прекрасно подходит для применения с фрезеровальными машинами погружного типа, хотя допускается их применение и с остальными моделями.

Галтельные

У них головка для резк имеет скругленную форму, и за счет этого в разрезе паз будет напоминать букву «U», но многое будет зависеть еще и от глубины реза, потому что стенки закругляются сразу же от заготовочной поверхности и или вначале определенное время исходят от нее под углом в 90 градусов.

V-образные галтельные

По определению «гальтель» является именно полукруглой выемкой, но к галтельным фрезам можно отнести и ту, что дается в разрезе V-образный паз. Если при выполнении работ будет предполагаться изготовление паха с разными углами наклона стенок, то потребуется иметь при себе соответствующий комплект инструментов.

Конструкционные («ласточкин хвост» и Т-образные)

Такие пазы в сечение образуют форму, которая похожа на перевернутую букву «Т», причем ее основание идет на поверхность в виде правильной трапеции, а та сторона, что больше, обращена к центральной части заготовки. Это одно из наилучших типов соединений, а заготовки вставляют друг в друга, и разъединить их будет крайне сложно.

Фасонные

Вместе с галтельными применяется для получения фигурной резьбы и кромочной обработки. В сечении изготовленные пазы внешне сильно напоминают привычные для всех скобки. Вы можете фрезеровать и пазы в центре заготовки, или же снять кромки с края. Если делать сложный рисунок, то потребуется  заранее по его контуру пройтись прямой пазовой фрезой – это помогает упрощать процесс центровки, который обязательно потребуется в будущем и уменьшит нагрузку на машину для фрезерования при использовании фасонной резки.

Кромочные фрезы

Чаще всего их делают с подшипником, который дает возможность проводить обработку кромок и торцов заготовок не только при помощи настройки опорной столешницы, но еще и по шаблону.

Прямые

Для того, чтобы получить плоскость торца от древесной заготовки или перпендикулярной пласти (речь идет про верхнюю часть детали, которую обрабатывают). Если на фрезе есть подшипник, можно будет производить обработку кромки круглой формы. Непосредственно подшипник можно настроить заподлицо к режущему лезвию или даже иметь меньший/больший диаметр, который будет расширять возможности применения оснастки.

Калевочные

Для того, чтобы получить дугообразную, прямую или волнистую фигурную кромку – все зависит от используемой части фрезы, потому что вы можете смягчить ребро заготовки, или же скруглить его (двойные фрезы дают возможность это сделать за один раз), создать фальцевую кромку или даже полустержневой выступ. Их часто  используют для того, чтобы сделать орнаменты сложной формы, а при выборе двойных фрез следует обращать внимание на  возможность регулирования расстояние между режущими фрезами.

Фальцевые

Кромочная фальцевая фреза для ручного фрезера используется, если требуется выбрать пах прямоугольной формы или даже четверть на изогнутой/ровной заготовке. При использовании двойного прохода получится шип нужного размера, а глубина выборки будет отрегулирована положением машины для фрезеровки или упорным подшипником.

Конусного типа

В зависимости от угла наклона фрезеровочной кромки, они применяются для того, чтобы подготовить заготовку перед соединением, обработки деталей предметов мебели или получения декоративной фаски, которые после будут соединены в изделия многоугольной или круглой формы.

Галтельные

Их используют для получения пазов округлой формы на кромке фигурной или прямой заготовки. Для исключения возможность перекоса фрезы делают с двумя подшипниками. Результат работ получается аналогичным тому, что вы могли бы использовать пазовые галтельные фрезы, но чаще всего применение кромочной галтельной куда удобнее.

Фигурного типа

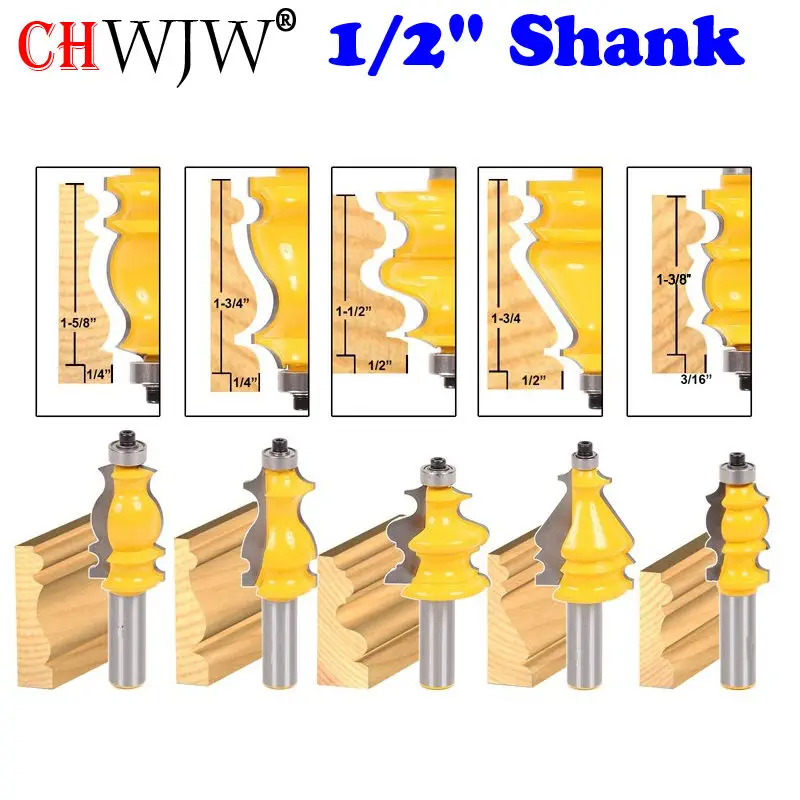

Другим названием буде мультипрофильные. Из-за того что они достаточно большие и одновременно работают с большими поверхностями заготовки, применение подобных фрез допускается на фрезеровочных машинках, у которых мощность не меньше 1.6 кВт. Для работ применяется весь профиль фрезы сразу или же в разных комбинациях, а это дает возможность получать кромку заданной или стандартной формы.

Полустержневые

Прямым назначением фрезы будет обработка заготовочных кромок для получения полукруглого выступа. Кроме того, есть много дополнительных способов применения – если обработать такой фрезой заготовку прямоугольной формы с двух сторон, то она наверняка станет стержнем. Более того, при ее помощи получают профили с фаской, а также кромками сложных форм, а еще соединения шарнирного типа (при обработке заготовки в паре с калевочной или галтельной фрезой).

Комбинированные фрезы

Такие фрезы используют для того, чтобы срастить и сплотить заготовки из древесины – объединить их на кромке (для углового соединения) или торцевой части (для того, чтобы получить широкие доски из нескольких мелких). Комбинированные фрезы объединяют в себе шиповые и пазовые, а также они рассчитаны, чтобы за один проход получалось создать оба таких элементы. Применение фрезеровки для такой цели помогает увеличивать площадь склеивания досок и шлифует поверхности для их максимального касания друг с другом.

Комбинированные универсального типа

Такие фрезы для ручного фрезера по дереву дают возможность получать совмещаемые плоскости с пазом и шипом, которые размещены под углом друг к другу. Применяется одна и та же фреза для двух сращиваемых заготовок – так как ее не нужно менять, это помогает в ощутимой мере уменьшить время для обработки.

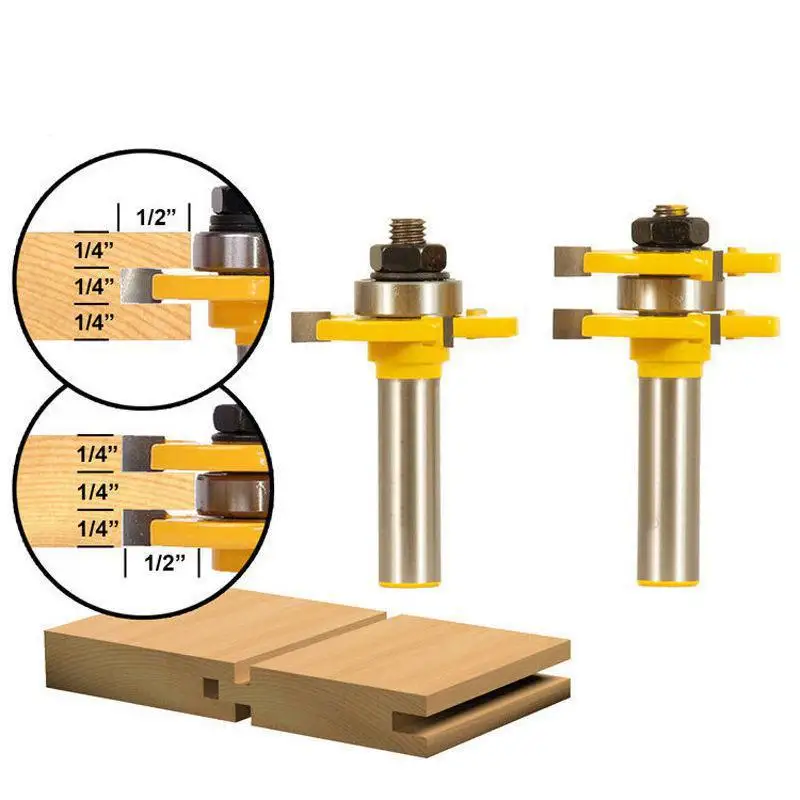

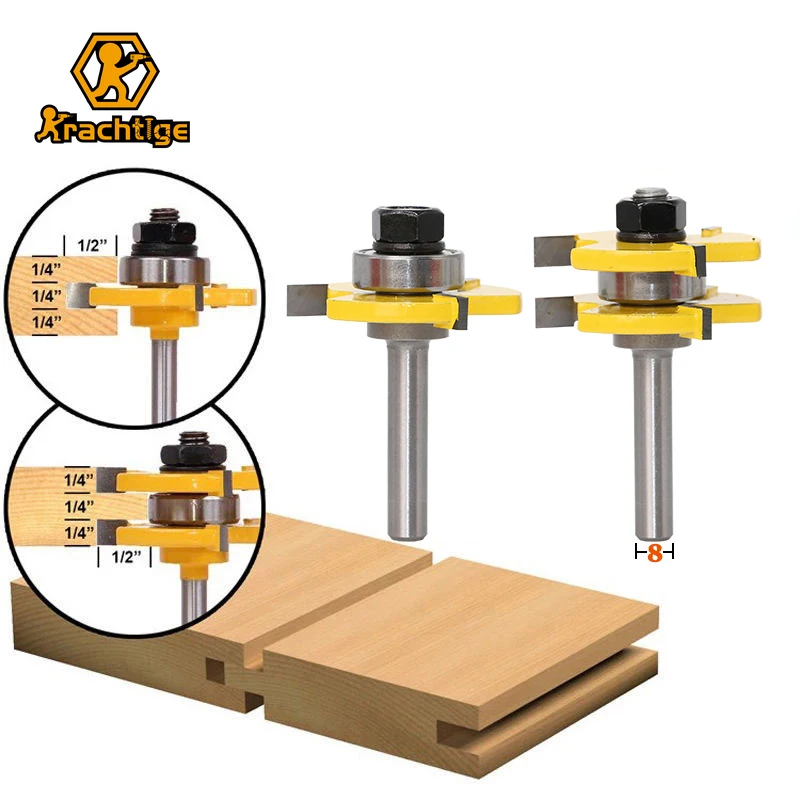

Пазо-шиповые

Применяется комплект из двух отдельных фрез – для создания паха в одной заготовки и шипа во второй. Дополнительных подгонок и промеров не нужно, потому что размеры режущих кромок рассчитаны при создании инструмента.

Для создания вагонки

Их применяют по аналогичному пазо-шиповым принцип, но они дают возможность получить соединение фигурной формы с большим местом соприкосновения заготовок, а это улучшает характеристики созданной аналогичным образом вагонки.

Рамочные комбинированные

Это наборные фрезы, которые дают мастеру возможность в нужном ему порядке расположить на оси режущие лезвия. Они сделаны из основания, лезвий для разрезания, упорных подшипников, гайки-фиксатора и стопорной шайбы. При изменении конфигурации основание фрезы не вынимается из цанги машинки для фрезеровки, чтобы была сохранена первоначальная настройка

Фигирейные фрезы

Основным назначением является обработка декоративного характера для кромок деталей, которые нужны для создания филенок. Фигирейные фрезы имеют подшипники, и поэтому можно будет работать с фигурными и прямоугольными заготовками. Из-за того, что филенки являются обычно крупными деталями, то средний размер фрезы обычно от 5 до 7 см, и для нормального применения стоит использовать фрезеровочную машинку с мощностью от 1.5 кВт.

Горизонтальные

Их применяют для неполной обработки филенки, потому что форма фрезы будет предполагать выборку, которая начинает от упорного подшипника – это не даст сразу же получать шип для вставки филенки в раму. Для формирования потребуется дополнительная кромочная обработка.

Двухсторонние горизонтальные

Они помогают в ощутимой мере упростить процесс работы, потому что обработку детали можно выполнить даже за один фрезерный проход, и сформировав при этом и фигурную часть филенки, и шип для вырезанного паза в раме.

Вертикальные

Такие фрезы используются для создания плинтусов разной формы, но как показала практика, их возможности куда шире – много зависит от того, как настраивать и даже держать машинку для фрезеровки. После обработки на заготовке появится декоративное обрамление и соединение на шипах. Это главные разновидности фрез по дереву для ручного инструмента, но стоит также дополнительно учесть тот факт, что каждая из них будет сделана в нескольких размерах, потому что у профессиональных столяров для хранения должен быть отдельный шкафчик.

Рейтинг

( 23 оценки, среднее 4.17 из 5 )

0 11 474.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Объяснение инструментов фрезы — Руководство по типам и выбору

Фреза — это режущий инструмент, используемый для удаления материала с поверхности заготовки. Эти инструменты бывают разных форм и размеров. Их различия обусловлены их использованием в различных целях для достижения различных типов конструкций. В результате фрезерный инструмент требует точности и тщательного выбора правильных типов для достижения наилучших возможных результатов.

В этой статье мы представляем вам различные типы фрез, материалы, используемые для этих фрез, а также рекомендации по выбору правильного фрезы для ваших операций фрезерования.

Как фреза используется во фрезерных станках?

Фрезерные станки представляют собой ротационные, широко используемые субтрактивные производственные инструменты, необходимые для процесса изготовления металлов и пластмасс. Более того, при фрезеровании целесообразна смена инструмента для получения требуемой конструкции.

Фрезерные станки выполняют процесс резания, удаляя материал с заготовки путем вращения фрезы и перемещения ее в заготовку. Подайте заготовку во вращающуюся многоточечную фрезу фрезерного станка, который быстро вращается, чтобы быстро разрезать металл или пластик. Фрезерный станок может удерживать одну или несколько фрез одновременно, чтобы ускорить процесс резки и быстро создать желаемую форму.

Типы фрез

Существуют различные типы и категории фрез, каждая из которых имеет свое назначение и режущую способность. Вот распространенные типы фрезерных инструментов.

Категории#1: Концевые фрезы

Концевые фрезы представляют собой фрезы, которые режут во всех направлениях, что отличает их от сверл, которые режут только в осевом направлении. Производители используют концевые фрезы для резки инструментальной стали и других процессов фрезерования, включая врезание, развертывание, прорезание пазов, сверление, торцевое фрезерование, профильное фрезерование и т. д. Существуют распространенные типы концевых фрез.

1.1 Фрезы для шаровых фрез

Эти фрезы для концевых фрез имеют сферическую головку. Благодаря круглой режущей поверхности они идеально подходят для фрезерования контурных поверхностей.

1.2 Квадратные концевые фрезы

Используемые для кругового фрезерования, эти концевые фрезы имеют профиль под углом 90 градусов. Также известные как фрезы с плоским концом, они идеально подходят для операций фрезерования, таких как врезание, профилирование и прорезание пазов.

1.3 Радиусные концевые фрезы

Эти концевые фрезы имеют закругленные углы. Эти углы идеально подходят для более равномерной резки заданного радиуса, предотвращения износа инструмента и продления срока службы инструмента.

1.4 Концевые фрезы для подрезки

Этот многоцелевой режущий инструмент с ЧПУ, также известный как леденец, обеспечивает максимальную универсальность. Их форма делает их идеальным выбором для обработки поднутрений.

1.5 Концевые фрезы для закругления

Концы этой фрезы усилены. Их основное назначение — фрезерование круглых кромок.

1.6 Концевые фрезы с угловым радиусом

Имея несколько канавок, этот инструмент, известный как боровая фреза, оставляет черновую поверхность. Его способность быстро удалять большое количество материала выделяет его.

Категория#2: Инструмент для торцевого фрезерования

Этот инструмент используется для торцевого фрезерования. Так что же такое торцевая фрезеровка? Это удаление частей заготовки. Торцевой фрезерный инструмент используется для достижения превосходной чистоты поверхности. По бокам этого инструмента у него есть режущие кромки, которые режут в горизонтальном направлении, в отличие от концевых фрез, которые режут вертикально. Кроме того, торцевая фреза в основном используется для резки внешней стороны заготовки.

Категории#3: Фрезы для Т-образных пазов

Фрезы для Т-образных пазов имеют зубья, расположенные перпендикулярно внешнему диаметру. Эти фрезы, также известные как фрезы для дерева, наиболее известны тем, что прорезают Т-образные пазы в деталях и заготовках. Эти типы фрез идеально подходят для вырезания пазов, используемых для головок болтов и подвесных кронштейнов в стеновых панелях.

Категория#4: Инструмент для продольной резки металла

Эти пилы находят применение в различных отраслях промышленности благодаря своей уникальной геометрии и жесткости. Однако такие отрасли, как автомобилестроение, точное машиностроение и строительство, обычно используют их для резки цветных и стальных материалов. Вот различные типы пил по металлу.

4.1 Плоские фрезы для продольной резки металла

Это режущие инструменты с ЧПУ только с периферийными режущими кромками, с вогнутой стороной для предотвращения затягивания реза.

как боковые, так и периферические зубы. Эта функция позволяет поддерживать постоянную ширину резания при удалении стружки.

4.3 Вогнутая фреза

Это продольная пила, используемая для получения истинного выпуклого радиуса. Этот резак придает бесшовную и гладкую полукруглую форму заготовкам.

4.4 Цилиндрическая фреза

Идеально подходит для операций, требующих высокой скорости съема материала. Эта продольная пила имеет зубья только на периферийной поверхности.

4.5 Плоская фреза

Этот тип фрезы, также известный как плитная или плоскостная фреза, имеет винтовые или прямые зубья. Кроме того, его зубья, нарезанные на цилиндрических или периферийных участках, фрезеруют плоские поверхности параллельно оси фрезы. Плоские фрезы идеально подходят для небольших проектов и тех, где требуется легкая фрезерная работа.

Категории#5: Fly Cutter

Эти плоские поверхности фрезерных инструментов используют один или несколько одноточечных вращающихся инструментов. Как и токарно-фрезерный инструмент, производители монтируют мухорез на специальном держателе. Также важно отметить, что летучие резаки не идеальны для тяжелых операций резки. Ниже приведены различные типы резаков для листовок.

5.1-точечный резак

Оснащен далеко идущими игольчатыми наконечниками, идеально подходящими для разрезания плотно упакованных кораллов. Срезы, производимые здесь, всегда чистые и точные.

5.2 Вращающийся инструмент для резьбы

Основное назначение этого инструмента — резка твердых материалов. Он находит применение в резьбе по дереву и гравировке на выдувном стекле.

5.3 Вращающийся режущий инструмент

Эти фрезерные режущие инструменты прорезают ткань материала, не искажая узорчатую линию разреза. Некоторые профессионалы используют этот инструмент для резки до восьми слоев материала за один сеанс фрезерования.

Категории#6: Фасонные фрезы

Эта фреза используется для формирования неправильных контуров, как 2D, так и 3D. Эти фрезы также бывают разных конфигураций и форм. Он идеально подходит для создания винтовых зубчатых колес и других сложных и замысловатых поверхностей. Он используется для обработки канавок, снятия фасок и фрезерования по всему радиусу. Существует три основных типа фасонных фрез.

6.1 Конвексная фреза

Это фасонная токарно-фрезерная фреза с ЧПУ, предназначенная для изготовления полукруга, изогнутого внутрь. Выпуклые фрезы облегчают изготовление вогнутых форм.

6.2 Фрезы для скругления углов

Эти фрезы используются индивидуально или парами. Эти фрезы для скругления углов, также известные как радиусные фрезы, облегчают фрезерование радиусов.

6.3 Фрезы со сменными зубьями

Фреза со вставными зубьями имеет зубья, припаянные в правильном месте с помощью винтов или механически добавленные к фрезе. Материал зубьев обычно карбид или инструментальная сталь. С другой стороны, обработанная сталь идеально подходит для изготовления корпуса фрезы.

Материалы, используемые для фрез

Существуют различные процессы резки, идеально подходящие для различных условий. Эта разница в процессах и условиях приводит к необходимости использования различных материалов для фрез. Вот наиболее распространенные материалы, используемые для изготовления фрез.

Углеродистая инструментальная сталь

Это недорогой металлический материал с хорошей обрабатываемостью для изготовления режущих инструментов. Этот материал содержит 0,6-1,5% углерода и обычно менее 0,5% марганца и кремния. Он также может включать такие металлы, как хром и ванадий, в зависимости от размера зерна и твердости, которых хочет достичь производитель.

Фрезы из углеродистой инструментальной стали долго сохраняют режущую кромку благодаря высокой стойкости к истиранию. Однако при температурах выше 250°C твердость этого материала быстро снижается. Это делает его идеальным для изготовления инструментов для низкоскоростной обработки, таких как спиральные сверла, фрезерные инструменты, формовочные и токарные инструменты. Он также отлично подходит для обработки материалов из мягких металлов, таких как магний, алюминий, латунь и т. д.

Быстрорежущая сталь (HSS)

Это углеродистая сталь, но с небольшим содержанием молибдена, вольфрама, хрома и других легирующих металлов, что значительно отличает ее от обычной углеродистой стали. С добавлением этих сплавов быстрорежущая сталь имеет более высокую вязкость, износостойкость и прокаливаемость, что обеспечивает более высокую скорость съема металла.

Чтобы увеличить срок службы этого инструмента, производители применяют как переточку, так и охлаждающие жидкости (поскольку он теряет свою твердость при температурах выше 650°C). Этот материал для фрезерных инструментов идеально подходит для изготовления сверл, протяжек и одноточечных токарных станков.

Инструмент из цементированного карбида и металлокерамика

Этот фрезерный инструмент, изготовленный методом порошковой металлургии, чрезвычайно твердый и может выдерживать операции резания на очень высокой скорости. Этот материал, состоящий из вольфрама, карбида титана и тантала, остается твердым до 1000°C. Существуют различные связующие, которые производители используют для связывания компонентов этого инструмента, в том числе кобальт, никель и молибден.

Если связующим материалом является никель и молибден, этот инструмент называется кермет и используется для различных чистовых и получистовых фрезерных операций на различных материалах, включая легированные и нержавеющие стали. С другой стороны, инструменты с низким содержанием кобальта идеально подходят для чистовой обработки, а инструменты с высоким содержанием кобальта лучше всего подходят для черновой обработки.

Керамика

Этот материал не вступает в реакцию и тверже, чем его аналоги из кермета. Он также имеет лучшую устойчивость к нагреву, износу и разрыву, чем карбиды. Эта термостойкость делает керамические фрезы идеальными для фрезерования заготовок из жаропрочных сплавов. Для твердых материалов требуется высокая температура, чтобы керамика функционировала должным образом.

Стеллит

Это материал из сплава цветных металлов, изготавливаемый только шлифованием или литьем. Он содержит различные количества хрома и кобальта. Он также может содержать вольфрам или молибден. Режущие кромки с использованием этого материала сохраняют свое качество даже при экстремально высоких температурах и скоростях.

Производители прикрепляют стеллитовые зубья к стальному диску на больших фрезах; на резцах меньшего размера они используют твердый стеллит. Фрезы, изготовленные с использованием стеллита, идеально подходят для изготовления отливок автомобильных двигателей и других серийных деталей.

Советы по выбору правильного режущего инструмента для фрезы

Чтобы правильно выбрать фрезу для своего проекта, необходимо помнить о нескольких вещах. Вот несколько советов, которые могут вам помочь:

Размер и диаметр фрезы

Глубина и ширина фрезерования определяют размер режущих инструментов фрезы. Увеличение ширины и глубины перед фрезерной оснасткой означает увеличение размеров фрезы. Тем не менее, Φ16～Φ630 мм является стандартным диапазоном диаметров индексных фрез.

При фрезеровании деталей с большой площадью поверхности рекомендуется использовать фрезы меньшего диаметра. В идеале при любой фрезерной операции в резании должно принимать участие 70% режущих кромок фрезы.

Другим фактором, который может определить диаметр фрезы, является диаметр шпинделя станка. Рекомендация по выбору диаметра торцевой фрезы D = 1,5d, где d — диаметр шпинделя.

Кроме того, при фрезеровании отверстий размер инструмента также требует большого внимания, поскольку слишком большой или слишком маленький диаметр фрезы по сравнению с отверстием может привести к повреждению заготовки или инструмента.

Мощность фрезы

При выборе правильной фрезы основными факторами, которые следует учитывать, являются мощность резания и размер обрабатываемой заготовки. Например, при выборе диаметра режущего инструмента торцевой фрезы требуемая мощность инструмента должна быть в пределах диапазона мощности режущего инструмента фрезерного станка.

Кроме того, для концевой фрезы малого диаметра максимальное число оборотов станка, соответствующее минимальной скорости резания инструмента (60 м/мин), должно быть главным соображением.

Выбор корпуса фрезы

При выборе фрезы важным фактором является количество зубьев на инструменте. Фреза с густыми зубьями может иметь 8 зубьев диаметром 100 мм, а инструмент с крупными зубьями того же диаметра имеет только 6 зубьев. Фрезы для грубого металла идеально подходят для черновой обработки благодаря большой стружечной канавке, которая уменьшает трение между заготовкой, корпусом фрезы и самой стружкой.

Кроме того, важно отметить, что режущая нагрузка на зуб фрезы с частыми зубьями меньше, чем у фрезы с крупными зубьями при одинаковой скорости подачи.

Выбор лезвия фрезерного инструмента

Использование шлифовального лезвия является лучшим вариантом для тонкой фрезерной обработки. Пластины этого типа обеспечивают повышенную точность размеров, повышая точность размещения режущей кромки во время фрезерования, что позволяет улучшить шероховатость поверхности и точность обработки. Однако предпочтительнее использовать прессованное лезвие для черновой обработки, поскольку это может снизить стоимость обработки.

Кроме того, использование твердосплавных пластин без острых передних углов может сократить срок службы инструмента, особенно при малых глубинах резания и малых подачах.

Инструменты фрезы важны для любого процесса фрезерования, потому что эти инструменты прикреплены к фрезерному станку для удаления или резки материалов в различные формы, используемые для различных операций. Эти фрезерные инструменты бывают разных типов для разных целей фрезерования. Рекомендуется обратиться к специалисту за профессиональной консультацией.

В WayKen у нас есть команда экспертов для всех ваших производственных потребностей, включая услуги фрезерной обработки с ЧПУ, токарную обработку с ЧПУ, 3D-печать, быструю обработку и т. Д. Благодаря 20-летнему опыту обработки наши инженеры подберут подходящие фрезы для ваших обрабатываемых деталей. части. Вы уверены, что получите качественную и стандартную продукцию.

Есть еще вопросы о фрезеровании или других процессах? Просто свяжитесь с нами и получите цитату сегодня!

В чем разница между концевой и торцевой фрезой?

Основное различие между торцевой фрезой и концевой фрезой заключается в том, что концевые фрезы используют как конец фрезы, так и стороны, а торцевая фреза предназначена для горизонтальной резки.

Как используются концевые фрезы?

Концевые фрезы могут выполнять определенные формы и отверстия в заготовке во время таких промышленных процессов, как фрезерование, профилирование, контурная обработка, развертывание, прорезка пазов, зенковка и сверление. Концевые фрезы имеют режущие зубья на торце и кромке корпуса. Они отлично подходят для резки различных материалов в разных направлениях.

В чем разница между сверлами и фрезами?

Существует несколько различий между фрезой и сверлом. Однако понимание их функции может быть важным указателем для их точного разделения. Сверло является идеальным инструментом для проделывания отверстий в заготовке, поэтому оно должно иметь угол при вершине, чтобы помочь ему сориентироваться, тогда как фреза используется для фрезерования плоскости, поэтому угла при вершине нет.

Кроме того, сверло имеет коническое дно, позволяющее проникать кончику инструмента, в то время как дно фрезы плоское.

Описание фрез | Экспертное руководство

Категории

Bob Pybus

Руководитель группы технической поддержки

Свяжитесь со мной

При покупке подходящей фрезы для вашего применения необходимо учитывать множество факторов.



На протяжении многих лет нам задавали самые разные вопросы от клиентов с разным уровнем знаний и опыта. Ниже я кратко изложил некоторые из наиболее часто задаваемых вопросов, которые мне задают на регулярной основе…

Что такое фреза?

Фреза — это инструмент, который можно использовать в ЧПУ или ручном фрезерном станке, а также в токарном станке с ЧПУ с приводными инструментами . При фрезеровании инструмент будет вращаться, а работа будет перемещаться вместе с фрезерной станиной; движение в горизонтальном или боковом движении, но не в вертикальном. Главный шпиндель перемещается вертикально, при этом инструмент удерживается в фиксированном положении, и использует канавки фрезы (режущие кромки) для резки материала. Различные геометрии инструментов помогут определить, где и когда лучше всего подходит каждый отдельный инструмент.

Что такое концевая фреза?

Концевая фреза представляет собой разновидность фрезы , которая может выполнять несколько операций, включая профилирование, врезание, зенкерование, прорезку пазов, контурную обработку и уступы. Концевые фрезы режут в направлении вращения по поперечной плоскости, движущейся горизонтально, поперечно и вертикально. Это делает их универсальными и позволяет выполнять множество различных задач. Концевые фрезы варьируются от 2 до 6 канавок, но мы не классифицируем 2 канавки как концевую фрезу, а относим ее к шлицевым сверлам.



Что такое шлицевая дрель?

Сверло для пазов — это фреза с двумя канавками. Геометрия с двумя канавками позволяет лучше эвакуировать стружку, что лучше всего подходит для обработки пазов без забивания канавки. Сверла для пазов будут иметь 1 канавку, которая находится в центре (режущая по центру), что позволяет сверлу для пазов погружаться (срезать вниз). Может быть полезно открыть паз с помощью сверла для пазов, а затем использовать концевую фрезу с 3-4 зубьями, чтобы ускорить процесс. Однако наличие только двух канавок может помешать достижению более высоких скоростей подачи по сравнению с концевыми фрезами с большим числом канавок.



В чем разница между шлицевым сверлом и концевой фрезой?

Сверло для пазов представляет собой смесь сверла и концевой фрезы, что означает, что оно может врезаться, как сверло, а затем шлицевать, как концевая фреза. И наоборот, концевая фреза будет в основном резать в поперечном и горизонтальном направлениях. Сверла для пазов будут иметь канавку, которая доходит до середины, а концевая фреза будет иметь зазор в центре. У шлицевого сверла одна канавка немного длиннее другой, что позволяет инструменту погружаться.



Как количество канавок влияет на фрезу?

Количество канавок может повлиять на характеристики и область применения фрезы. Например, для цветных металлов часто требуется фреза с 2 канавками для удаления стружки. Однако при резке более твердых материалов, таких как нержавеющая сталь и , может оказаться более подходящим использование инструмента с 3 или 4 зубьями для повышения прочности. Чем больше количество канавок, тем мельче каждая канавка, что создает более прочную сердцевину (центр инструмента).



В чем разница между фрезами General Performance и High-Performance?

Инструмент общего назначения можно найти в ассортименте фрез из быстрорежущей стали, порошкового металла и твердосплавных фрез. Эти диапазоны хорошо работают со сталями с низкой и средней твердостью , нержавеющими сталями и чугуном .

Высокопроизводительные фрезы (HPC) предназначены для гораздо более высоких скоростей съема металла (иногда сверхвысоких). Инструменты для высокопроизводительных вычислений поставляются в самых разных геометриях, чтобы обеспечить высокую скорость съема стружки.

К ним относятся переменная спираль, которая разрушает гармоники инструмента; в свою очередь помогает предотвратить вибрацию и увеличить срок службы инструмента. Неравномерно расположенные канавки помогут улучшить чистоту поверхности, так как они действуют как зачищающая кромка и могут значительно улучшить требования к чистоте поверхности. Двойной сердечник, присутствующий в нашей серии Titanox Power для обработки экзотических и нержавеющих сталей, укрепляет ваш инструмент при максимальном увеличении скорости съема металла.



В чем разница между быстрорежущей сталью, порошковым металлом и твердым сплавом?

HSS – Быстрорежущая сталь лучше всего подходит для ручной или полуавтоматической обработки с нестабильными установками. Из-за прочности и долговечности быстрорежущей стали она не скалывается и не подвержена вибрации, как карбид. Кроме того, стоимость быстрорежущей стали обычно намного ниже, чем у порошкового металла и твердого сплава при общей механической обработке.

Металлический порошок – Металлический порошок является связующим звеном между быстрорежущей сталью и твердым сплавом. Он идеально подходит для использования на ручных станках или станках с ЧПУ, где есть вибрации или определенные ограничения, такие как нестабильная установка. Атомная структура порошкового металла означает, что он прочен и прочен, как быстрорежущая сталь (помогая свести к минимуму влияние вибраций), но обладает износостойкостью и сроком службы твердого сплава.

Твердый сплав. Твердосплавные подложки могут иметь различную зернистость, которая указывает на уровни производительности, включая микрозернистость, сверхмелкозернистую микрозернистость и нанозернистость (самый мелкий и высокоэффективный тип карбида). Все это повлияет на производительность, поскольку чем меньше зерно, тем плотнее атомная структура, что, в свою очередь, повышает производительность. Чтобы увидеть все преимущества твердого сплава, надежная установка (практически отсутствие вибраций и способность работать на высоких скоростях и подачах) с гидравлическим держателем или прецизионный цанговый патрон. Это предотвратит биение, что, в свою очередь, увеличит срок службы инструмента.



Почему мне следует выбрать фрезу со сменной головкой?

Первоначальные затраты на покупку хвостовика и сменной головки могут показаться дорогими, но в долгосрочной перспективе это эффективный способ сэкономить деньги. Это связано с тем, что после первоначальных вложений вам потребуется покупать новую головку только впоследствии, что обеспечивает долгосрочную экономию средств по сравнению с покупкой новой фрезы каждый раз. Этот метод также сократит потенциальное время простоя, так как хвостовик уже находится в держателе, поэтому вам не нужно будет переустанавливать инструмент каждый раз, когда лезвие уходит, поскольку он имеет очень высокую повторяемость.



Острые углы и фрезы для подготовки фаски

Угловой радиус или подготовка фаски геометрия кромки помогает укрепить кромку инструмента, что настоятельно рекомендуется при обработке сложных материалов. Используя подготовку кромки, вы можете предотвратить выкрашивание инструмента, что легко может произойти при использовании стандартной острой кромки . Это создаст более стабильную режущую кромку, поскольку она более стабильна, если кромка не ломается. Это может значительно сократить время цикла, поскольку вы можете сильнее нажимать на инструменты, зная, что меньше вероятность сколов или трещин.



Какие существуют типы фрез?

Из-за широкого спектра применений фрез необходимо, чтобы форма, размер и характеристики каждой фрезы менялись в зависимости от ее конкретного использования. Чаще всего различия между моделями фрез обнаруживаются в режущей кромке, которая является наиболее важной частью фрезы, так как именно она непосредственно контактирует с заготовкой. Ниже приведен список наиболее распространенных вариантов фрез:

Квадратный конец — наиболее распространенный вариант фрезы с режущей кромкой под углом 90°, идеально подходящей для обычных операций обработки.

Подготовка фаски — вместо режущей кромки под углом 90° фреза для подготовки фаски (сокращение от «подготовка фаски») будет использовать угловой режущий наконечник (например, 30°, 45°) для усиления режущей кромки, предотвращения измельчение и позволяет фрезе работать быстрее и жестче, чем традиционные фрезы с квадратным концом.

Рыхлитель — этот фрез, также называемый грубым, имеет несколько гребней по всей глубине резания, что придает ему «грубый» вид. Благодаря этим гребням вы можете нажимать на рыхлители намного сильнее, чем на фрезы с «гладкими» кромками, и они идеально подходят для быстрого измельчения большого количества материала.

Сферический наконечник – Названные из-за формы режущей кромки, сферические фрезы имеют полусферический конец, который можно использовать для вырезания криволинейных форм в заготовке. Это может быть прорезание пазов, контурное профилирование и торцевое фрезерование.

Радиус скругления — Подобно подготовке фаски, производители режущего инструмента добавляют скругление скругления к фрезам, чтобы укрепить режущий наконечник и предотвратить поломку конца в тяжелых условиях обработки. На режущем наконечнике устанавливается заданный радиус, придающий кромке изогнутый вид.

Коническая — Коническая фреза имеет конусообразную режущую кромку, при этом диаметр шейки уменьшается по мере приближения к режущей кромке. При этом увеличивается радиус действия фрезы, что означает, что она может получить доступ к узким пазам, отверстиям, отверстиям или другим элементам, недоступным иным образом с помощью фрез стандартных размеров.

Финишер – Обычно чистовая фреза имеет 6 или более канавок (однако иногда 4-5 рифленых фрез могут выполнять чистовые операции). Финишеры имеют более мелкие канавки, что означает, что сердцевина фрезы прочнее. Мало того, что более прочная сердцевина означает, что вы можете продвигать фрезу дальше, но и более мелкие канавки позволяют формировать более чистую поверхность на заготовке.





Преимущества сплошного фрезерования по сравнению со сменными фрезами

Сменные фрезы позволяют пользователю обрабатывать гораздо большие диаметры, чем стандартные инструменты, за небольшую часть цены цельных фрез аналогичного размера . Это достигается за счет использования прочного стального корпуса, который можно использовать повторно, и сменных вставок, которые можно заменить при износе. В результате срок службы инструмента со сменными пластинами будет намного больше, чем у твердосплавной фрезы.

Однако есть некоторые преимущества использования цельной фрезы по сравнению со сменными фрезами. При меньших диаметрах (например, менее 20 мм) сплошная фреза обычно будет более рентабельной, чем инвестиции в излишне большую систему со сменными пластинами. Из-за меньшего размера цельные фрезы также создают меньшую нагрузку на станок пользователя, а это означает, что цельные фрезы можно использовать с более высокими скоростями подачи, не требуя значительных мощностей или усилий станка. Кроме того, конструкция пластины сменных систем означает, что сменная фреза не может достичь того же уровня отделки, что и цельная фреза. Особенно в случае фрез с числом канавок 4-6+ сплошные модели всегда обеспечивают более гладкую поверхность.



Как выбрать правильную фрезу

Хотя не существует точного метода выбора «правильной» фрезы, так как существует множество переменных, которые могут влиять на ваш процесс принятия решений, со временем мы разработали общий ряд критериев и вопросов, которые мы используем, чтобы выяснить, какой тип резака требуется для конкретной работы.

Эти вопросы подробно описаны ниже.

Первый (и, наверное, самый очевидный вопрос): какой диаметр фрезы вам нужен? Это не только значительно сужает выбор фрезы, но в некоторых случаях также позволяет вам увидеть, какая фреза предпочтительнее: цельная или сменная. Например, когда вы достигнете 25 мм, может стать более рентабельным инвестировать в сменная система со сменными пластинами, в отличие от большой твердой фрезы.

Далее мы хотели бы спросить, требуется ли для работы HSS или карбид. Что это будет зависеть от настройки обработки, бюджета и обрабатываемого материала. Если на ручной машине, скорее всего, будет использоваться фреза из быстрорежущей стали. В зависимости от бюджета для ручной обработки можно также предложить фрезу из порошкового металла

(действующую как мост между быстрорежущей сталью и твердосплавным сплавом, который можно использовать в нестабильных условиях обработки). Аналогичным образом, при ограниченном бюджете наиболее подходящим вариантом, вероятно, будет быстрорежущая сталь, хотя также доступны многие экономичные варианты твердого сплава, если для выполнения операции используется станок с ЧПУ. Фактически, из-за более высоких скоростей и подач, достигаемых с помощью твердосплавной фрезы, в долгосрочной перспективе выбор твердосплавной фрезы может быть более эффективным с точки зрения затрат, если позволяют условия.

Материал заготовки, вероятно, будет следующим фактором, который следует учитывать при выборе правильной фрезы. Производители режущего инструмента всегда будут предоставлять данные для резки материалов, которые они рекомендуют для использования с этим конкретным резаком, с которыми вы всегда должны ознакомиться перед использованием. Если у производителя нет данных по резке для этого материала, следует предположить, что фреза для него не подходит. Что касается конструкции самого резака, производители используют ряд функций, чтобы резаки лучше работали с определенными материалами. Например,

алюминий прилипает к канавкам фрез с покрытием, поэтому производители изготавливают специальные непокрытые, притертые и полированные канавки, чтобы предотвратить засорение канавки и обеспечить наилучшее качество поверхности при фрезеровании цветных металлов . В серии YG-1 V7 специальное покрытие Y1200 обеспечивает температуру резки до 1200°C, что идеально подходит для таких материалов, как нержавеющая сталь, которая значительно нагревается при обработке.

Другие размерные характеристики также могут играть роль в процессе принятия решений. Длина канавки, например, является максимальной доступной глубиной резания, и это важно, если вы ищете фрезу, которая может проникнуть в глубокое отверстие или паз. Ребристые фрезы или фрезы с длинной шейкой имеют увеличенную глубину резания при обработке за несколько проходов, что позволяет работать дальше, чем при использовании традиционной фрезы. Диаметр хвостовика и общая длина также могут быть определяющими, если ваша установка обработки не позволяет использовать хвостовики определенных размеров или если заготовка высокая, и поэтому длина, выступающая из держателя инструмента, должна быть ограничена.

Фрезы общего назначения из быстрорежущей стали, порошкового металла и твердого сплава для экономичной обработки сталей низкой твердости, чугуна и нержавеющей стали.
