1-2, 3-4, трехходовой, видео-инструкция по монтажу своими руками, для газа, плит, чем отличается от водяного, фото и цена

Запорная арматура является обязательным элементом газовых трубопроводов, причем она применяется как для наружных магистралей, так и для внутренних систем. Как правило, для бытовых газопроводов применяется шаровой газовый кран 2 — 1 2 дюйма диаметром.

Ниже мы подробней рассмотрим особенности этих устройств и их отличие от водопроводных кранов.

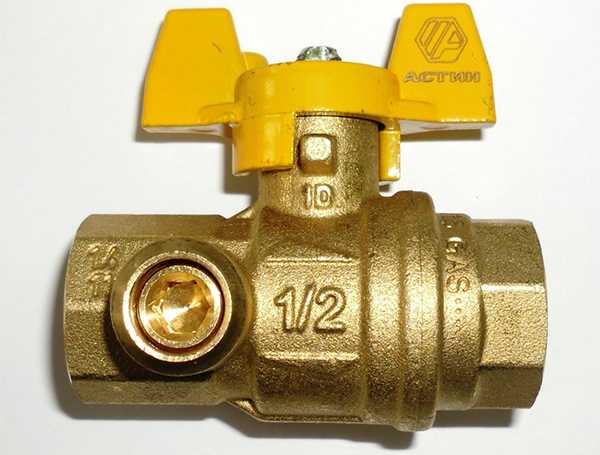

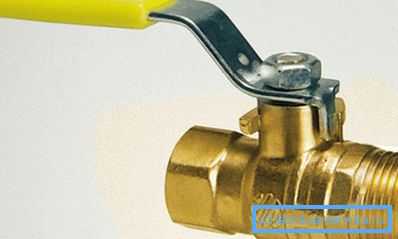

Шаровой кран для газопровода

Особенности

Итак, в газопроводах в последнее время применяют специальные шаровые краны. Эти устройства предназначены для полного перекрытия или открытия газового потока. Особенность этих устройств заключается в запорном механизме, который выполнен в виде шара со сквозным отверстием. Причем, отверстие по диаметру совпадает с диаметром трубопровода (см.также статью «Где и как применяется кран высокого давления»).

Для перекрытия потока шар поворачивается так, чтобы отверстие располагалось перпендикулярно трубопроводу, т.е. его нужно повернуть на 90 градусов. Управление запорным механизмом осуществляется при помощи рычага. Герметичность же обеспечивают кольца, выполненные из мягких и прочных материалов.

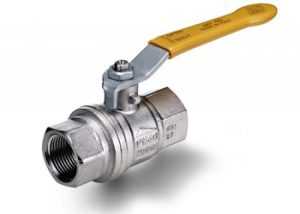

Шаровой кран диаметром 3 — 4 дюйма

Отличия от водопроводной арматуры

Надо сказать, что внешнее отличие газового крана от водяного заключается в том, что рычаг имеет желтый цвет, а не красный.

Конструкционных же отличий значительно больше:

  • Обладают более прочным корпусом, который выполнен из особых сортов стали или латуни с повышенным содержанием меди.
  • Имеют более длинную соединительную резьбу.
  • Запорный механизм выполнен из особо прочного хромированного или никелированного материала.
  • Шток выполнен из прочного полимерного материала.
  • Данные краны способны выдерживать большее давление, чем водопроводные.
  • Уплотнительные кольца более прочные и обеспечивают лучшую герметичность.

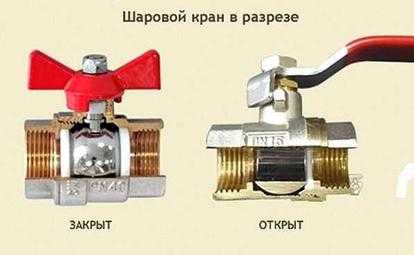

Устройство шаровой запорной арматуры

Обратите внимание! Несмотря на то, что цена газовых кранов более высокая, их нельзя заменить водопроводной арматурой, так как экономия может обойтись очень дорого. А вот использовать газовую запорную арматуру вместо водопроводного не запрещено.

В целом, все чем отличается кран для газа от водопроводной запорной арматуры – это повышенный уровень герметичности. Остальные моменты не так важны в бытовых газопроводах. Поэтому в принципе, любой кран, соответствующий классу герметичности «А», может применяться для газопровода.

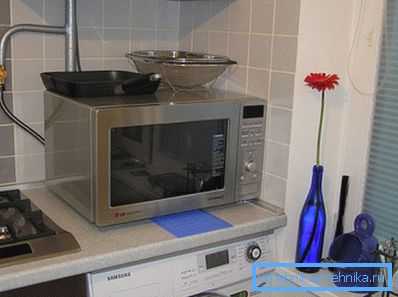

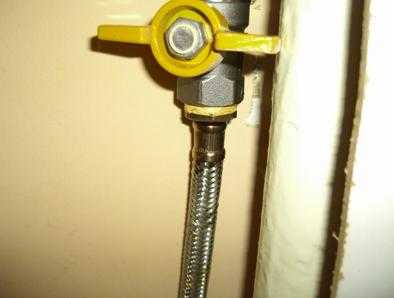

Расположенный на кухне газовый вентиль

Особенности применения

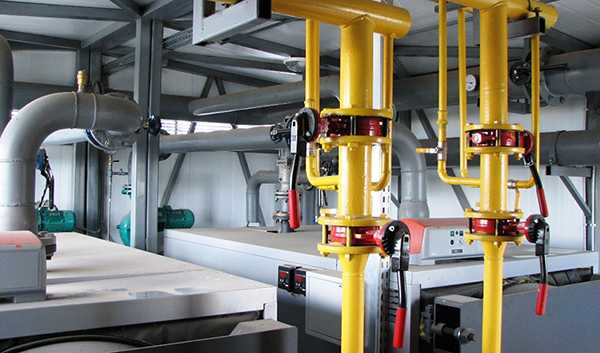

Как правило, запорную арматуру для газовых трубопроводов устанавливают на кухне, т.е. там, где используется газовое оборудование. Причем, для каждого источника потребления устанавливается отдельный вентиль.

К примеру, в домах и квартирах, где установлены газовые плиты и колонки или котлы, устанавливаю отдельно газовые краны для плит и для других устройств. Кроме того, зачастую устанавливают один общий вентиль на входе, который позволяет полностью перекрыть подачу газа.

Надо сказать, что запорную арматуру применяют не только для перекрытия потока, но и для управления им, к примеру, газовый трехходовой кран позволяет перенаправлять поток из одного трубопровода в другой. Правда, в быту такие устройства не используются.

Совет! При реализации газообеспечения дома баллонным газом, общую запорную арматуру можно не устанавливать, так как на баллон всегда монтируется вентиль, позволяющий перекрывать газ.

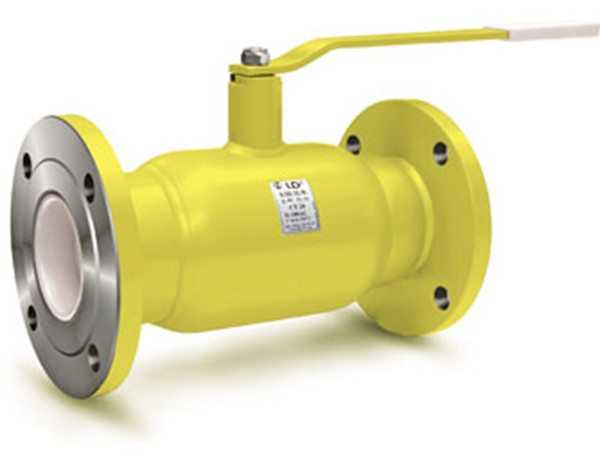

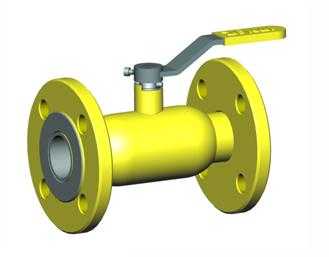

Фланцевый кран

Виды шаровых газовых кранов

Помимо того, что рассматриваемая запорная арматура отличается диаметром, различия заключаются в способе монтажа. Чаще всего в газопроводах используют следующие виды устройств:

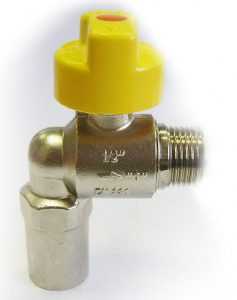

Резьбовые (муфтовые)Имеют небольшой диаметр. Как правило, эти изделия применяют в бытовых газопроводах. Соединение с трубопроводом, как не сложно догадаться из названия, осуществляется при помощи резьбового соединения.
ФланцевыеПрименяются в наружных газопроводах большого диаметра. Соединение осуществляется фланцевым способом при помощи болтов. Как и резьбовые, эти устройства являются разборными, т.е. их можно демонтировать и затем установить на место.
ПриварныеКак и фланцевые, применяются для наружных газопроводов. Их диаметр может составлять от 10 до 70 миллиметров. Соединение с трубопроводом осуществляется при помощи сварки. Соответственно, данный вариант монтажа является неразборным.К достоинствам таких изделий относится полная герметичность и высокая надежность. Кроме того, приварная запорная арматура не требует обслуживания, т.е. подтяжки фланцевых соединений.

Совет! Помимо шаровой запорной арматуры, существуют еще пробковые вентили. Однако, они обладают меньшей надежностью и долговечностью, поэтому в последнее время применяются очень редко.

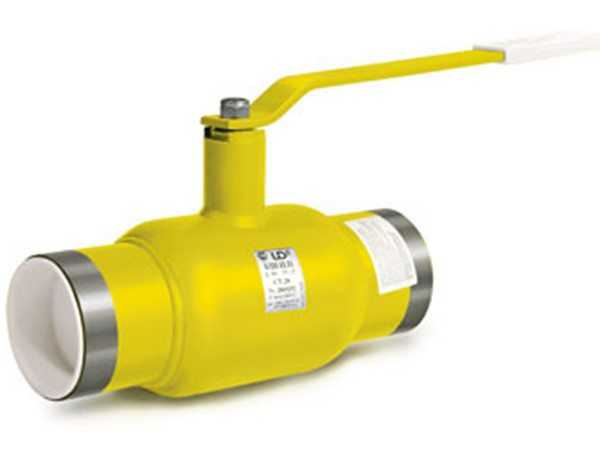

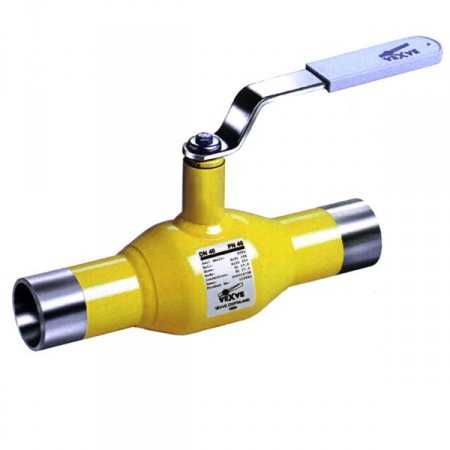

На фото — приварная запорная арматура

Производители

Газопроводы являются одной из наиболее ответственных систем обеспечения жилья. Поэтому выбору всех ее элементов, в том числе и запорной арматуры, необходимо уделить особое внимание.

Приобретать изделия желательно только от известных, хорошо себя зарекомендовавших производителей.

В частности, можно отдать предпочтение кранам от таких итальянских компаний как:

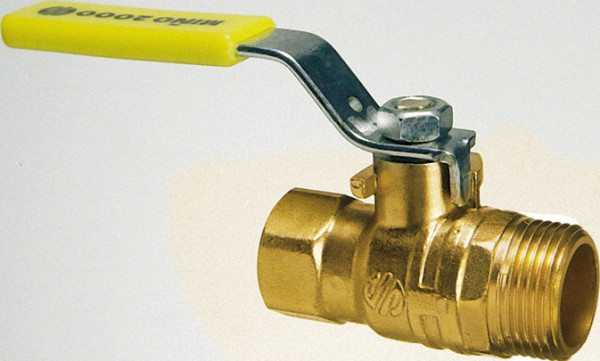

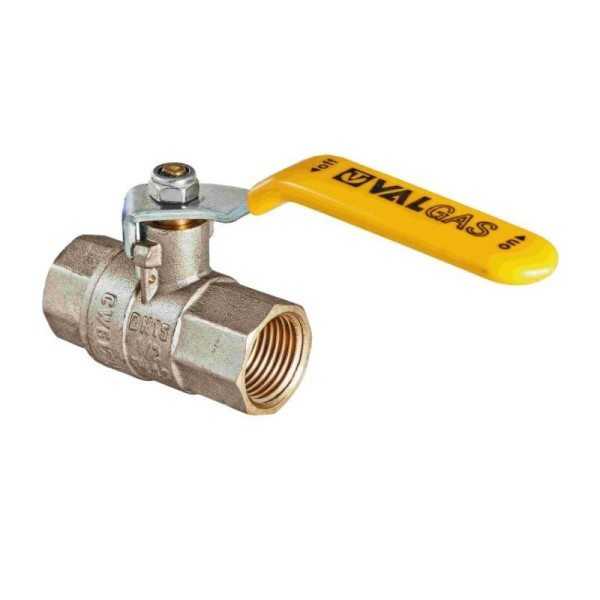

Итальянский кран от  Valtec

Кроме того, отличаются хорошим качеством изделия следующих фирм:

  • Dungs – Германия;
  • Profactor – Германия;
  • Broen Ballomax – Польша;
  • Efar – Польша;
  • LD – Россия.

Совет! Не стоит покупать самый дешевый кран для газа, так как на рынке присутствует множество низкокачественной арматуры из Китая, которая не всегда соответствует всем требованиям, предъявляемым газовой запорной арматуре.

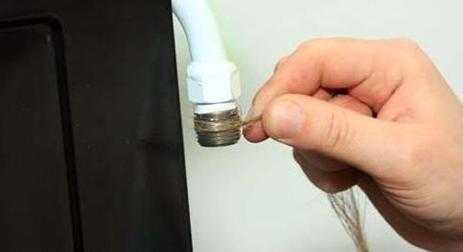

Особенности замены газового крана

Рано или поздно любая запорная арматура может выйти из строя, в частности, не застрахованы от поломки и газовые краны. При обнаружении неисправности данного устройства, его необходимо сразу же заменить.

Сразу следует сказать, что выполнять эту работу своими руками запрещено! Однако, некоторые действия все же придется выполнить самостоятельно.

После перекрытия газа необходимо зажечь конфорку

Итак, инструкция по замене данной запорной арматуры выглядит следующим образом:

  • В первую очередь нужно сообщить о проблеме специалистам из газовой службы или частной организации, которая обладает лицензией на выполнение подобных работ.
  • Затем нужно купить новый кран в специализированном магазине. Предварительно необходимо измерить диаметр трубопровода, чтобы не ошибиться при выборе изделия.
  • К приходу специалистов следует подготовить техпаспорт и договор на газоснабжение. Технический паспорт нужен для внесения заметки о выполненной работе.
  • Затем надо зажечь газ на плите и перекрыть центральный вентиль. Горелку следует оставить до полного затухания, чтобы вышел весь газ из трубопровода.
  • По приходу специалистов нужно открыть несколько окон, чтобы создать сквозняк в помещении. Это необходимо на случай утечки газа.
  • После выполнения работы следует вместе со специалистами выполнить проверку установленной запорной арматуры на предмет утечки.
  • В завершение работы нужно предоставить работникам службы технический паспорт и попросить внести туда заметку.

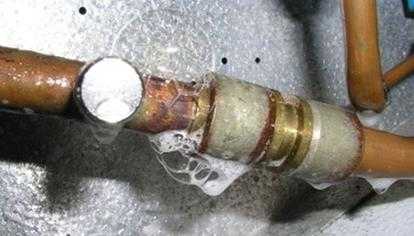

Совет! Определить утечку газа можно при помощи мыльной пены. Ее надо нанести на места соединения устройства с трубопроводом, а также на сам вентиль. Если в каком-то месте образуется мыльный шар, значит, запорная арматура пропускает газ.

После завершения работы следует оставить окна открытыми еще на 15-30 минут, что позволит обеспечить полное проветривание помещения.

Вывод

В настоящее время газовые шаровые краны повсеместно применяются в бытовых и промышленных газопроводах. Связано это с тем, что они обладают надежностью и долговечностью. Единственное, выбирая какой газовый кран лучше, следует отдать предпочтение более дорогим устройствам от известных производителей, так как дешевые изделия могут не соответствовать требуемому качеству.

Из видео в этой статье можно почерпнуть некоторую дополнительную информацию по данной теме.

gidroguru.com

Разновидности газовых шаровых кранов

Кран шаровый является наиболее распространенным видом запирающего устройства, при помощи которого можно перекрыть или открыть поток определенной среды, к примеру, это может быть вода, водяной пар или газ. Кран шаровый газовый так называется по той причине, что его запирающие или регулирующие элементы выполнены в форме тела вращения или ее частей. Отличительная черта любого крана – конструктивная простота. Так, изделие представляет собой неподвижный корпус и вращающиеся части. Именно это позволяет шаровым элементам быть функциональными.

Особенности газовых шаровых кранов

Если обустраивается трубопровод по котором транспортируется газ, то для него очень важно грамотно подобрать арматуру, которая была бы надежной и стойкой к воздействиям самых разнообразных агрессивных веществ. Шаровая арматура – те изделия, которые отвечают представленным требованиям. Краны, будь то для газопровода или водопровода имеют практически идентичную конструкцию, с единственным исключением – первые комплектуются дополнительными уплотнителями.

Шаровая арматура может быть установлена на газопроводе с различным давлением, а в качестве рабочей среды может выступать не только природный, но и сжиженный углеводородный газ. Что касается герметичности изделия, оно относится к «А»-классу. Эксплуатационный срок может достигать 30 лет. Максимальная рабочая температура при эксплуатации крана не должна превышать +200 градусов Цельсия.

Управление арматурой, как правило, автоматическое, что требует подключения пневмогидропривода. Таким образом можно обеспечить равномерный поворот пробки и нужный крутящий момент на оси. Что касается времени поворота, оно варьируется от 30 секунд (если диаметр изделия небольшой) до 120 секунд.

Для производства кранов используется латунь. Кроме того, применяются никелированные детали, для соединения которых друг с другом предполагается резьба и проклейка клеем анаэробного твердения. В качестве запорного элемента газового крана выступает хромированный шар. Этот элемент функционирует посредством штока из латуни. Уплотнители шпиндельного узла у газовых кранов, как правило – кольца из тефлона, а сам шток уплотнен витоновыми кольцами.

Монтаж изделия может быть осуществлен в любом положении. Важно, чтобы на запорную арматуру не воздействовали определенные нагрузки – речь идет о растяжении, сжатии, изгибах, перекосах, кручении и вибрациях. В случае, если в газовом трубопроводе такие нагрузки имеют место быть, то потребуется монтировать компенсаторы или опоры, задачей которых является уменьшение воздействия нагрузок.

На данный момент многие считают, что в трубопроводе лучше всего устанавливать поворотные дисковые затворы, которые будут использоваться в качестве запорного устройства. Однако, это не совсем правильное решение, так как классические затворы имеют шток, который размещен по центру диска, что может приводить к протечкам. Газовая система будет эффективно и стабильно функционировать, если ее оборудовать качественной арматурой.

Из каких материалов изготавливаются шаровые краны

Современная запорная арматура бывает:

  • Латунной;
  • Стальной;
  • Из легированной стали;
  • Из нержавейки;
  • Пластиковой;
  • Чугунной.

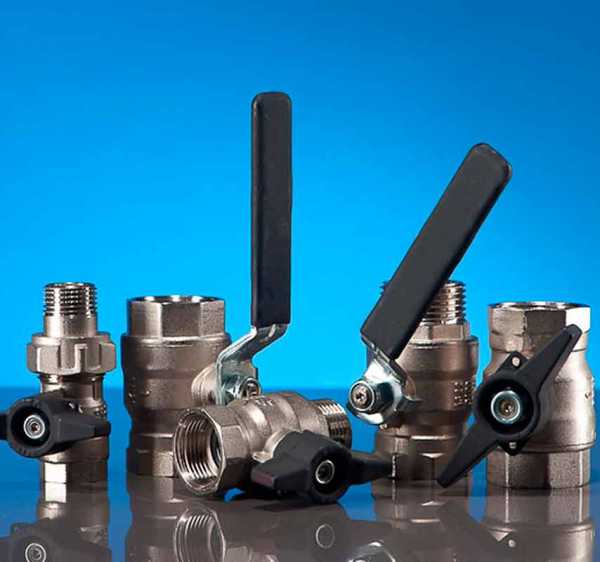

Наиболее распространенными считаются краны из латуни, которые находят применение в сантехнике.

Среди их преимуществ выделяют: доступность, наличие разнообразных моделей, оптимальные рабочие параметры для работы с газом и водой, стойкость к механическим нагрузкам.

Отрицательные качества следующие: небольшой ассортимент диаметров, отсутствует приварное исполнение, если температура рабочей среды превышает +200 градусов Цельсия – это может привести к нестабильной работе арматуры, не подходит для трубопроводов по которым транспортируются нефтепродукты.

Для производства стальных кранов используется углеродистая сталь (марка 20 и 25). Такие модели чаще всего применяются в ЖКХ и промышленной отрасли.

Их сильные стороны: доступность, многообразие моделей, отлично подходят для газовых и водяных магистралей, стойки к механическим нагрузкам, продукция от различных производителей.

Слабые стороны: нестабильно функционируют если температура рабочей среды падает ниже -40 градусов Цельсия, в трубопроводах с холодной водой не могут долго эксплуатироваться, не подходят для систем со слабоагрессивными средами.

Кран шаровый хладостойкий – разновидность запорной арматуры, для изготовления которой применяется легированная сталь. Их особенность сводится к тому, что они могут устанавливаться на трубопроводах, эксплуатируемых при низких температурах – до -60 градусов Цельсия. Что касается остальных параметров, они схожи со стальными кранами.

Нержавеющие краны, как правило, применяются в области промышленности.

Их преимущества: функционируют с различными рабочими средами, отлично справляются с низкими температурами – до -60 градусов Цельсия.

Недостатки: дороговизна, небольшое количество возможных моделей.

Для изготовления чугунных изделий применяется серый (ковкий) чугун. Необходимо отметить, что в последнее время большим спросом пользуются краны из стали, в связи с этим чугунная арматура увеличилась в стоимости, а многие производители отказались от ее производства. Таким образом, с 2010 года на территории России есть только один производитель чугунных газовых элементов, а все остальная продукция – неликвиды, изготовленные еще во времена СССР. Если сравнивать такие модели с кранами из стали – у них нет определенных сильных сторон, поэтому их можно смело менять на более современные.

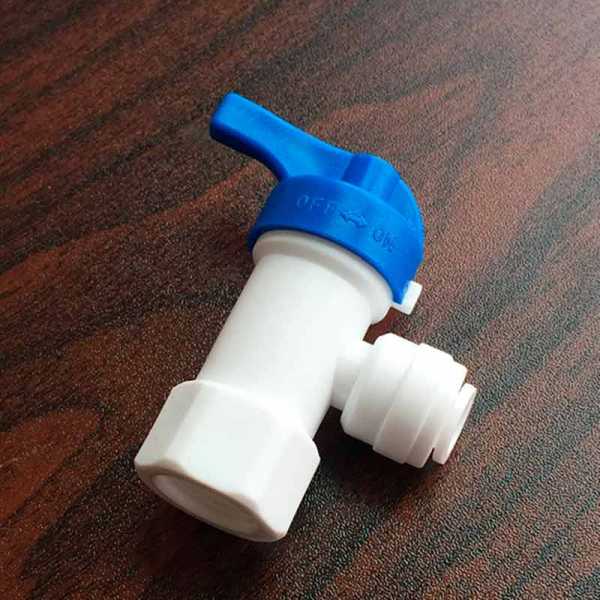

Для производства пластиковых кранов используется, как правило, полипропилен. Такая арматура монтируется вместе с пластиковыми трубопроводами.

Сильные стороны: длительный срок эксплуатации (практически как у изделий из латуни), доступность и небольшая масса.

Слабые качества: устанавливаются только на трубы из пластика.

Типы арматуры

Запорные системы, устанавливаемые на газопроводах, отличаются по нескольким параметрам.

Так, в зависимости от того, как изделие монтируется к трубопроводу, оно может быть:

  • Муфтовым;
  • Фланцевым;
  • Приварным;
  • Штуцерным.

Если речь идет о домашней отопительной системе и газоснабжении, то самый оптимальный вариант – муфтовый газовый кран. Фланцевые изделия актуальны в том случае, если требуется обеспечить транспортировку нефти или газообразного вещества. Такая арматура хороша своими небольшими размерами, простотой в установке и надежностью.

В зависимости от специального назначения, газовые краны могут быть:

  • Трехходовыми. Находят применение на тех трубопроводах, где требуется перераспределять газовые потоки;
  • С обогревом корпуса;
  • С контролем протечки.

Основное преимущество любого газового крана – идеальная герметичность. Несмотря на малый вес, описываемые конструкции могут похвастаться своей надежностью. Газовые краны способны эффективно функционировать десятки лет благодаря своей функциональности и прочности, что делает их экономически выгодными.

Следует помнить, что лучше всего приобретать газовые краны, выпущенные известными и проверенными производителями.

Положительные качества газового шарового крана

Среди преимуществ такой арматуры стоит выделить:

  • Таким кранам не требуется частое и специальное обслуживание;
  • Конструкция изделия – разборная. Поэтому заменить отработанные детали можно без особых усилий;
  • Газовые краны изготавливаются из высококачественных материалов;
  • Отличаются малым крутящим моментом;
  • Производители придерживаются стандартов.

trubadelo.ru

Шаровой газовый кран и его особенности

Запорная арматура есть обязательным элементом газовых трубопроводов, причем она используется как для наружных магистралей, так и для внутренних систем. В большинстве случаев, для бытовых газопроводов используется шаровой газовый кран 2 - 1 2 дюйма диаметром.

Ниже мы подробней рассмотрим изюминке этих устройств и их отличие от водопроводных кранов.

Особенности

Итак, в газопроводах в последнее время используют особые шаровые краны. Эти устройства предназначены для полного перекрытия либо открытия газового потока. Особенность этих устройств содержится в запорном механизме, который сделан в форме шара со сквозным отверстием. Причем, отверстие по диаметру сходится с диаметром трубопровода (см.кроме этого статью "Где и как используется кран большого давления").

Для перекрытия потока шар поворачивается так, дабы отверстие размешалось перпендикулярно трубопроводу, т.е. его необходимо развернуть на 90 градусов. Управление запорным механизмом осуществляется при помощи рычага. Герметичность же снабжают кольца, выполненные из мягких и прочных материалов.

Отличия от водопроводной арматуры

Нужно заявить, что внешнее отличие газового крана от водяного содержится в том, что рычаг имеет желтый цвет, а не красный.

Конструкционных же отличий намного больше:

  • Владеют более прочным корпусом, который выполнен из особенных сортов стали либо латуни с повышенным содержанием меди.
  • Имеют более долгую соединительную резьбу.
  • Запорный механизм выполнен из очень прочного хромированного либо никелированного материала.
  • Шток выполнен из особо прочного полимерного материала.
  • Данные краны способны выдерживать большее давление, чем водопроводные.
  • Уплотнительные кольца более прочные и снабжают лучшую герметичность.

Обратите внимание! Не обращая внимания на то, что цена газовых кранов более высокая, их нельзя заменить водопроводной арматурой, поскольку экономия может обойтись весьма дорого. А вот применять газовую запорную арматуру вместо водопроводного не не разрещаеться.

В целом, все чем отличается кран для газа от водопроводной запорной арматуры – это повышенный уровень герметичности. Остальные моменты не так серьёзны в бытовых газопроводах. Исходя из этого в принципе, любой кран, соответствующий классу герметичности «А», может использоваться для газопровода.

Особенности применения

В большинстве случаев, запорную арматуру для газовых трубопроводов устанавливают на кухне, т.е. там, где употребляется газовое оборудование. Причем, для каждого источника потребления устанавливается отдельный вентиль.

К примеру, в зданиях и квартирах, где установлены газовые плиты и колонки либо котлы, устанавливаю раздельно газовые краны для плит и для других устройств. Помимо этого,

uchebniksantehnika.ru

Газовый шаровый кран - классификация, конструкция и предназначение

С каждым годом количество подключенных домов к центральной системе газоснабжения существенно увеличивается. Газ – легко воспламеняемое вещество, которое при высокой концентрации также и взрывоопасно. Именно поэтому довольно много внимания уделяется запорным механизмам, так как от их надежности зависит и надежность всей системы. Распространенным на сегодняшний день запорным механизмом можно назвать шаровые краны. Они имеют довольно много особенностей, о которых далее поговорим подробнее.

Содержание

Внедрение шаровых кранов
Особенности шаровых кранов
Современный запорный механизм
Классификация шаровых кранов
Эксплуатационные особенности
Конструкция шарового крана и их применение
Применение латуни и легированных сталей

Внедрение шаровых кранов

Еще всего несколько лет назад в качестве запорного механизма использовали пробковые краны и муфтовые вентили. Согласно информации, которая распространяется производителем, подобного рода конструкция должна работать долго и надежно: срок службы должен составлять 8-мь лет и больше. Но как показывает практика, уже после 40 циклов вместо обещанных 400 запорный механизм становится практически бесполезным:

  1. Набивка сальниковая становится практически кашей.
  2. Пробка со временем теряла надежность фиксации.
  3. В закрытом положении конструкция пропускала газ.

Именно поэтому стандарты по прокладыванию системы газоснабжения в бытовых сооружениях предусматривают установку шаровых кранов, которые обладают более высокой надежностью и ресурсом работы более 1 300 циклов.

Особенности шаровых кранов

На строительном рынке рассматриваемый тип запорных механизмов появился относительно недавно, но сразу стал пользоваться большой популярностью. Большой срок службы и высокий показатель надежности определили то, что шаровые краны практически сразу стали использоваться в качестве запорного механизма при прокладке системы газоснабжения.

К преимуществам подобной конструкции можно отнести нижеприведенные моменты:

  1. Простота конструкции. Сложные системы требуют периодического обслуживания и время от времени ремонта. Простота конструкции определяет ее надежность.
  2. Высокий срок службы. Как ранее было отмечено, кран может сохранять свои эксплуатационные качества на протяжении более чем тысячи циклов.
  3. Невысокая стоимость – еще одна причина, по которой многие решают приобрести шаровые краны.
  4. Отменные эксплуатационные характеристики.

Недостатков у этого запорного механизма практически нет.

Современный запорный механизм

Простая конструкция залог уникальных эксплуатационных качеств. К ее особенностям отнесем:

  1. Запор выполнен в сферической форме, что и определяет основные эксплуатационные качества.
  2. Запор сферической формы имеет специальное отверстие, через которое и проходит газ. При изготовлении сферы используются коррозионностойкие материалы. Поэтому он служит на протяжении многих лет.
  3. Регулировка пропускной способности обеспечивается по причине возможности поворота запорного механизма вокруг своей оси. Располагают запор перпендикулярно трубопроводу.

Вышеприведенная информация определяет то, что приспособление имеет только один подвижный элемент и высокие эксплуатационные качества.

Классификация шаровых кранов

Следует уделить внимание также тому, что существует несколько разновидностей рассматриваемого запорного механизма. Разделяют их по следующим признакам:

  1. По принципу креплению к трубопроводу. Кран крепится к трубе через муфты, фланцы или штуцеры. Также есть варианты исполнения, которые привариваются к трубе. В быту чаще всего используют муфтовый тип, он способен выдерживать довольно высокую нагрузку, но не столь большую, как в центральной сети газоснабжения или переправы нефти. Фланцевый применяется при прокладке сетей по транспортировке нефти и газообразных веществ.
  2. Классифицируются рассматриваемые запорные механизмы и по признаку специального предназначения. Наиболее распространены рехходовые, предназначенные для перенаправления потоков, с обогревом корпуса и системой контроля протечки. В быту применяют варианты исполнения, которые позволяют контролировать протечки – при их установке можно существенно повысить безопасностью
  3. По материалу корпуса. Еще одна важная классификация – вид используемого материала при изготовлении корпуса. Корпус предназначен для защиты механизма от воздействия окружающей среды, а также выполняет роль своеобразной преграды. Чаще всего корпус изготавливается из стали 20, легированных сплавов 09Г2С и 12Х18Н10Т.
  4. Важным моментом является также показатель диаметрального размера. В продаже встречаются варианты исполнения с маркировкой DN 10-50 и выше. Подбор запорного механизма проводится также по показателю диаметра трубопровода: не рекомендуется использовать переходных элементов.
  5. Номинальный показатель давления в системе PN 1,6 Мпа и 4,0 МПа. Кроме этого можно приобрести изделия для центральных систем газоснабжения или подачи нефти, где давление может быть очень высоким.

Данную классификацию стоит учитывать при подборе наиболее подходящего запорного крана.

Эксплуатационные особенности

Рассматривая данный запорный механизм можно отметить следующие моменты:

  1. Высокая герметичность. Корпус изготавливается путем литья, что и определят высокие изоляционные качества.
  2. Применение металла и особых сплавов позволило снизить вес конструкции.
  3. Повышенная надежность. Как ранее было отмечено, шарнирный кран может эксплуатироваться на протяжении многих лет без возникновения неисправностей.
  4. Температурный режим рабочей среды может варьировать в достаточно большом диапазоне.
  5. Особые эксплуатационные качества определяют то, что кран может выдерживать воздействие температуры окружающей среды от -60 до +80 градусов Цельсия. Именно поэтому рассматриваемый кран можно устанавливать, как внутри, так и снаружи. Прочность и другие эксплуатационные качества при изменении температуры остаются практически неизменными.
  6. Известные производители шарнирных запорных конструкций дают достаточно большую гарантию.

Как показывает практика, шарнирные краны могут прослужить на протяжении более чем 10-ти лет.

Конструкция шарового крана и их применение

Разобравшись с особенностями конструкции можно понять принцип его работы, который определяет эксплуатационные характеристики. Шаровый кран состоит из следующих элементов:

  1. Корпусная часть. Запорный механизм является продолжением системы трубопровода газоснабжения, поэтому должен иметь герметичный корпус. Чаще всего корпус изготавливается из стали или латуни.
  2. У конструкции есть отрезок трубы подсоединения. Этот элемент может иметь резьбу или привариваться к трубопроводу.
  3. Горловая часть конструкции предназначена для пропускания штока.
  4. Соединительный шток предназначен для обеспечения связи между рукояткой и подвижным запорным элементов, представленным шаром.
  5. Шайбы противопоказания.
  6. Основным элементом является запорный шар. Именно этот элемент напрямую перекрывает подачу газа.
  7. Седло. Для того чтобы запорный шар не сместился устанавливают седло. Удерживается оно при помощи кольцевого упора.
  8. Есть кольцевой уплотнитель и пружина, фланец и колечко. Все эти элементы конструкции отвечают за герметичность.
  9. Управление запорным механизмом проводится при помощи специальной рукоятки. Она может иметь самые различные размеры, как правило, окрашена в красный цвет.
  10. Рукоятка фиксируется при помощи специальной гайки.
  11. Для того чтобы шар можно было с высокой точностью установить в двух положениях, закрытом и открытом, устанавливается стопор, представленный ограничителем хода рукоятки.

Довольно простая конструкция проста в применении. Запорный механизм представлен стальным пустотным шаром. Этот элемент конструкции имеет сквозное отверстие, который имеет диаметр, равный диаметру соединительного отрезка двух частей запорного механизма. Принцип действия следующий:

  1. Подвижный элемент конструкции представлен рукояткой, которую можно повернуть вокруг оси.
  2. Рукоятка передает движение шару.
  3. Шар имеет сквозное отверстие, при повороте на 90 градусов сплошная стенка заменяется на отверстие.

Следует учитывать тот момент, что производители не рекомендуют ставить рукоятку в полуоткрытое положение. Полуоткрытое состояние становится причиной ускоренного износа основного запорного элемента конструкции.

Применение латуни и легированных сталей

Как ранее было отмечено, при изготовлении корпуса может использоваться латунь или легированная сталь. Применение подобных материалов обуславливает нижеприведенные особенности конструкции:

  1. Поверхность крана не подвергается коррозии. Даже при длительном воздействии повышенной влажности на поверхности не образуется коррозия. Именно поэтому срок службы увеличивается в несколько раз.
  2. Рассматриваемые материалы имеют небольшой вес.
  3. Достаточно высокая прочность и достаточный показатель пластичности. Следует учитывать, что латунь и легированная сталь не выдерживают сильное механическое воздействие. Поэтому запорный механизм следует защищать от ударов и другого механического воздействия.

Вариант исполнения из латуни стоит больше, чем краны из легированной стали, что стоит учитывать.

В заключение отметим, что владельцам частных домов следует настаивать на замене запорного механизма. Подобные работы в интересах владельца дома, так как заменив стандартный кран можно существенно повысить безопасность проживания. Учитывая невысокую стоимость самого механизма, основные затраты касаются лишь монтажных работ.

oborudovanie1.ru

Кран газовый шаровый: как безопасно подключить

Трубопроводная арматура не будет надежной и долговечной без перекрытия потока газообразной среды. Кран газовый шаровый представляет собой актуальное оборудование для бытовых и для промышленных газопроводов. Такая арматура устанавливается на трубопровод и служит для перекрытия потока газообразной жидкости.

Еще недавно для домашней отопительной сети использовались пробковый кран и муфтовый вентиль. По паспорту они должны были работать достаточно долго. Например, срок службы первого оборудования составлял 8 лет. Но, уже после 40 циклов (вместо 400 обещанных) они начинали «сдавать позиции». Сальниковая набивка превращалась в кашу, а пробка болталась в корпусе. Даже в закрытом положении она пропускала газ. И газовщики просто вынимали пробку, оставляя кран в качестве декорации.

Вентили должны были отрабатывать по 1300 циклов. На самом деле уже после 40 циклов они пропускали газ. На них скапливался осадок и поток перекрывался не очень плотно. А еще, они снижали пропускное давление газообразной жидкости.

Инновационное решение – кран газовый шаровый

Кран шаровый газовый появился на нашем рынке совсем недавно, и сразу стал отменным решением для надежного перекрытия газового трубопровода. Поэтому он и приобрел такую популярность среди потребителей. Из отличительных особенностей его стоит отметить:

  • – высокий срок службы;
  • – простую конструкцию;
  • – отменные эксплуатационные характеристики;
  • – невысокую стоимость.

Газовые краны шаровые представляют собой запорное приспособление с запоров, выполненным в сферической форме. На них есть специальное отверстие, предназначенное для прохода газа и его закрытия. Затвор можно перемещать вокруг своей оси. Располагается он перпендикулярно трубопроводу.

Довольно простая конструкция позволяет приспособлению прослужить долго и надежно. Она отменно зарекомендовала себя среди потребителей, и стремительно набирает популярности.

Кран шаровой газовый изготавливается с применением лучших сортов стали. Использовать его можно даже при температуре от -60 до +200 градусов по Цельсию.

Среда эксплуатации неважна. Это может быть как агрессивное, так и пищевое окружение. Такой кран уже стал намного популярнее своих конкурентов, таких, как конические или цилиндрические приспособления.

Типы газовых кранов

Существует несколько видов запорный систем для газообразной среды.

1) Кран разделяют по креплению к трубопроводу:

Для домашней системы отопления и газоснабжения отменно подойдет муфтовый тип. Фланцевый – же используется при транспортировке газообразного вещества и нефти. Он маленький, простой в монтаже и очень надежный.

2) По специальному назначению шаровая газовая система бывает:

  • – трехходовые. Применяются при перераспределении газовых потоков;
  • – с обогревом корпуса;
  • – с контролем протечки.

3) По материалу корпуса:

  • – сталь 20;
  • – 09Г2С;
  • – 12Х18Н10Т.

4) По диаметру прохода:

  • – DN 10-50;
  • – DN выше 50.

5) По номинальному давлению:

  • – PN 1,6 МПа 16 кг/см2;
  • – PN 4,0 МПа 40 кг/см2. Конструкция шарового газового крана

Газовые краны шаровые обладают отменной герметичностью. Они довольно легкие, но надежные. Температурный режим рабочей среды может быть предельно высоким и предельно низким. А работает кран при температуре окружающей среды от -60 до +80 градусов по Цельсию. Также, приобретая данное приспособление вы получаете приемлемый гарантийный срок на эксплуатацию.

Благодаря этому, использование крана шарового газового довольно экономично. Они обладают высоким запасом прочности и функциональности. Работать приспособления будут более десятка лет без необходимости замены.

Использую краны от известных производителей, вы упрощаете эксплуатацию газовой сети, экономя свои деньги.

Процесс установки шарового муфтового крана

Смонтировать кран вы можете даже самостоятельно. Для этого сначала придется очистить шланг от пыли и грязи. Перед этим необходимо полностью закрыть вентиль подачи газа. Кстати, если труба хоть периодически подвергается вибрации, лучше всего такой кран не устанавливать. В противном случае, продолжим.

Возьмите льняную нить с достаточной шириной. При скручивании она должна лежать внутри трубы. Длина ее составляет в 1,5 раза больше, чем витки на резьбе. Открутите примерно 7 сантиметров от начала нитки и положите ее в ложбину, предварительно скрутив. Далее намотайте ее по часовой стрелке на каждую ложбинку. Второй слой идет от конца намотки до начала. Остаток нити намотайте также по часовой стрелке.

Выдавите на нитку слой заготовленного вами заранее герметика и накройте рукой составляющие части крана. Если вы сделали все правильно, значит приспособление должно завернуться на два оборота. Докрутить его необходимо с помощью гаечного ключа.

Лучше всего, если кран будет изготовлен из латуни. Он обладает небольшой массой, маленькими габаритами и высоким рабочим ресурсом. Сама конструкция надежна и универсальна. К техническому обслуживанию такой кран неприхотлив, а устанавливать его можно в любом положении. Газовый поток перекрывается очень герметично, подается – же он в любую сторону.


Данное приспособление обладает огромным эксплуатационным ресурсом. Делается оно из кованой латуни. Материал безопасен для здоровья человека, для окружающей среды и для трубопроводов. Уплотнитель делается сальниковым. Он легко регулируется гайкой под ручкой оборудования. Также тут использую тефлоновые подвижные уплотнители. Если система будет давать пропуск, вы может просто затянуть гайку. Уплотнитель прижмется и прослужит вам еще длительное время. Ресурс конструкции доходит до 20000 циклов.

Система считается полностью безопасной за счет того, что шток крепится внутрь корпуса. Так он не вылетит, даже если вы открутите гайку полностью. Взрыв исключается и тогда, когда давление будет превышать рабочее.

У такого оборудования огромный срок службы, ему не требуется ремонт и смазка. Герметичность позволяет исключить протечку даже во время длительного срока эксплуатации. Если вы повернете рычаг его на 90 градусов, этого будет достаточно, чтобы закрыть или открыть систему.

prosmesiteli.ru

Газовый вентиль: правила выбора и схема установки: Все о трубах

Трубы, подводящие газ к плите, в обязательном порядке оснащаются индивидуальным краном, который служит для перекрытия газоснабжения в случае утечки или неисправности газовой плиты. Газовый вентиль требует постоянного контроля и своевременного ухода. В случае обнаружения неисправности крана требуется срочная замена устройства.

Выбор газовых вентилей

Если обнаружена неисправность в работе газового вентиля, то устройство рекомендуется заменить в кратчайшие сроки. В первую очередь необходимо подобрать новый вентиль. При выборе специалисты рекомендуют учитывать:

  • вид вентиля;
  • основные параметры устройства.

Виды

Вентиль газовой трубы может быть:

  • пробковым. В корпусе пробкового крана размещается конический элемент, приводимый в движение маховиком. В коническом элементе (пробке) находится отверстие, которое при совмещении с отверстием в трубе пропускает газ к оборудованию. В качестве уплотнительного материала, герметизирующего соединение крана с трубами, выступает сальник;

  • шаровым. Устройство газового вентиля шарового типа отличается от пробкового тем, что в основе запорного механизма располагается шар, выполненный из прочного металла. Шар имеет отверстие, которое при повороте маховика располагается вдоль газопровода и таким способом пропускает газ к потребителю.


По способу соединения с трубами бытовой шаровой кран может быть:

  • резьбовым. Вентиль соединяется с трубами газопровода резьбовым соединением;

  • фланцевым. Соединение с трубами осуществляется при помощи фланцев, которые в свою очередь фиксируются болтами;

  • приварным, то есть устанавливаемым с помощью сварочного аппарата.

Резьбовые и фланцевые краны являются многоразовыми, то есть при необходимости можно снять устройство с газовой трубы, проверить его работоспособность, провести ремонт и установить на прежнее место. Приварной вентиль можно установить только один раз.

Основные параметры подбора

Чтобы подобрать запорный вентиль для газа, рекомендуется обратить внимание на следующие факторы:

  • диаметр трубопровода. Запорный элемент вентиля должен полностью перекрывать трубу в квартире. Если вентиль будет большего или меньшего размера, то герметичность крана будет не полной;
  • шаг и диаметр резьбы на трубопроводе. Чтобы быстро произвести замену устройства, необходимо полное совпадение указанных параметров. В противном случае потребуется приобретение и установка дополнительных переходников;
  • материал, из которого изготовлен вентиль газопровода. Целесообразнее приобретать латунные краны, так как они отличаются более длительным периодом службы. В продаже также можно встретить силуминовые, цинковые и пластиковые краны. Различить материал, примененный для изготовления вентиля, можно по весу. Латунные краны более тяжелые, чем краны из других материалов. Кроме этого можно осмотреть место, где нарезана резьба. Латунь имеет желтый оттенок, а все остальные материалы (кроме пластика) серый;

  • на корпусе вентиля не должно быть сколов, наплывов, трещин и других дефектов. Наличие этих факторов свидетельствует о несоблюдении правил изготовления изделия, что приведет к сокращению срока службы;
  • целесообразнее приобретать вентили известных производителей. Например, можно выбрать краны, произведенные компаниями Bugatti (Италия), Dungs (Германия), Broen Ballomax (Польша).

Соблюдение простых правил при выборе вентиля для газа позволит подобрать надежное устройство с длительным сроком эксплуатации.

Установка газового вентиля

Подготовительный этап

Чтобы поменять газовый вентиль на кухне самостоятельно, требуется подготовить:

  • новый кран;
  • два газовых ключа. Один ключ требуется для откручивания резьбы, а второй для удержания нижней трубы в неподвижном состоянии. В противном случае можно повредить трубопровод, ведущий непосредственно к газовой плите;
  • средство для герметизации резьбового соединения. Подойдут ФУМ-лента, нить Тангит Унилок или обычная льняная нить. При использовании льняной нити необходима дополнительная обработка герметизирующего материала краской;

  • графитовая смазка, предназначенная для газовых вентилей;

  • для трубы. Если производить замену вентиля вдвоем, то можно обойтись без применения заглушки.

Процесс замены

Замена газового вентиля производится по следующей схеме:

  1. перекрывается подача газа в жилое помещение. Для этого ручка газового вентиля поворачивается в положение перпендикулярно трубе;


  1. вентиль откручивается от трубы. Если открутить резьбу не получается, то резьбовое соединение рекомендуется обработать составом WD-40, который обеспечит плавность хода. Если в квартире установлен приварной вентиль, то он срезается при помощи болгарки, а на трубах ;
  2. на место вентиля устанавливается временная заглушка. Если работу по замене газового вентиля производить вдвоем, то вместо заглушки можно использовать палец напарника. Такая процедура облегчит процесс установки нового крана;
  3. на резьбу накручивается герметизирующая нить;


  1. поверх нити наносится слой графитовой смазки;

  1. устанавливается новый кран.

Процесс самостоятельной замены газового вентиля представлен на видео.

  • открывают кран и начинают подачу газа к плите;
  • подготавливают насыщенный мыльный раствор, который наносят на кран и места соединения.


Если устройство и резьба пропускают газ, то в месте пропуска будут образовываться небольшие мыльные пузыри. При обнаружении утечки необходимо быстро устранить проблему.

Самостоятельно выполнять работу по замене газового вентиля рискованно. Любое неосторожное действие или нарушение правил безопасности может привести к взрыву. Поэтому рекомендуется выполнять замену с помощью квалифицированных специалистов.

Что делать, если травит кран на газопроводе в квартире или в частном доме? Возможен ли его самостоятельный ремонт или замена? Насколько это опасно? Наконец, как заменить газовый кран в квартире самостоятельно? Попробуем ответить на эти вопросы.

При любых проблемах с газом лучший выход — вызов специалиста.

Зоны ответственности

Первое и основное, на что стоит обратить внимание читателя: входной вентиль в квартире попадает в зону ответственности ГорГаза или аналогичной организации, работающей в районе вашего проживания. И ремонтом, и заменой вентилей, и их периодической ревизией, и подключением газового оборудования (плит, котлов, конвекторов, варочных поверхностей) должны заниматься слесаря этой организации.

Еще раз: все действия с газовым оборудованием вы осуществляете на свой страх и риск. Последствия ошибок могут быть самыми тяжелыми: взрыв бытового газа — едва ли не самое страшное событие в многоквартирном доме, часто превращающее его в кучу строительного мусора.
Если у вас есть хоть малейшие сомнения в своей способности выполнить все работы, причем выполнить их быстро и правильно — пригласите специалиста.

Если же:

  • у вас есть достаточно большой опыт слесарных работ; в частности, вам доводилось менять под давлением вентиля и кранбуксы;
  • вы знаете, где обесточивается ваша квартира, и имеете доступ к щитку

tehnashop.ru

Шаровые газовые фланцевые краны

В процессе эксплуатации трубопроводов в обязательном порядке должна быть предусмотрена функция перекрытия потока транспортируемой среды. Это условие важно как для промышленных магистралей, так и для бытовых систем.

Газовый шаровый кран

Обеспечить выполнение этой задачи может установка специальной арматуры, которая полностью перекроет движение газа в трубопроводе.

Cодержание статьи

Классификация шаровых кранов для газа

Шаровый кран, используемый для корректной и безопасной работы магистрального газопровода, представляет собой запорную арматуру, в которой проход перекрывается блокирующей деталью сферической формы. Угол отклонения от рабочей оси составляет 90º.

Шаровые газовые краны делятся на классы в зависимости от эксплуатационных характеристик.

По функциональному назначению бывают:

  1. Запорные. Предназначены для открытия или закрытия прохода с рабочей средой.
  2. Распределительные. Распределяют поток газопровода в определенных направлениях. Могут быть трехходовые краны или многоходовые.

По типу проточной части корпуса:

  1. Полнопроходные краны – в них диаметр проходного сечение такой же или больше, чем на входе.
  2. С зауженным проходом – в корпусе таких вентилей проходные сечения сужаются, что позволяет уменьшить усилия управляющих механизмов, а также снизить размеры арматуры.

По способу монтажа, фланцевые крепятся при помощи дисков с равномерно расположенными отверстиями для болтов.

Полнопроходной шаровый газовый кран

Наиболее часто фланцевые газовые краны используются в монтаже магистрального трубопровода ДУ 50 и больше, переносящего нефтепродукты и газ. Фланцевый крепеж считается одним из наиболее прочных, а фланцевые прокладки могут обеспечить высокую степень герметичности.

Штуцерные монтируются при помощи специального штуцера (втулки), в которой один концов имеет внутреннюю или наружную резьбу.

Муфтовые имеют внутреннюю резьбу с двух концов, устанавливаются в трубопровод с помощью широкой трубки небольшой длины. Как и фланцевые, отличаются удобством в использовании, кроме того, имеют небольшие габариты и чрезвычайно практичны.

При необходимости такой запорный узел можно демонтировать, разобрать и устранить неполадку. Применяют для магистрального трубопровода ДУ 15 – ДУ50.

Приварные газовые краны монтируют с помощью сварочного аппарата. Недостатком этого способа есть то, что кран в будущем будет невозможно демонтировать. Для устранения недостатка, на обеих концах вентиля ставят фланцевый разъем. Наибольшее распространение приварной способ получил в трубопроводах ДУ50.

Газовый шаровый кран с фланцевым подключением

Комбинированные сочетают разные способы крепежа (фланцевый, муфтовый).

По своей конструкции краны бывают:

С плавающим шаром, когда робка не соединена со шпинделем жестко и может передвигаться. Под давлением среды со стороны входа пробка прижимается к кольцу с уплотнением и перекрывает трубу. Такой запорный узел используют в магистралях с диаметром не больше 20 см.

С шаром в опорах, когда пробка подвижна и крепится в опорах. Давление рабочей среды на седло прижимает пробки к поверхности в виде сферы. Выступ-фиксатор может быть оборудован подшипниками.

Преимущества шаровых кранов для газа

Шаровый газовый кран – это очень важный узел магистрального трубопровода, который не подлежит частой замене. Большинство маркированной запорной арматуры обладает длительным сроком эксплуатации.

Газовые краны монтируются аналогично водопроводной арматуре

Температура окружающей среды, в которой нормально работает шаровый кран для газа, колеблется от -60ºC до +80ºC. А вот рабочая среда может быть еще большего диапазона -60ºC до +200ºC.

Неоспоримым достоинством арматуры этого вида считается то, что запорный узел можно легко установить и так же просто обслуживать.

Газовые металлические шаровые краны относятся к классу герметичности «А». Они прочны и способны надежно перекрыть трубопровод.

Обзор шарового крана “VALTEC” для газа (видео)

Материалы для изготовления

При монтаже газового магистрального трубопровода, промышленного или бытового, используются вентили нескольких типов. Наиболее распространены модели из латуни Bugatti. Причина этой популярности кроется в долговечности материала: латунь с легкостью справляется с перепадами температур и высоким давлением рабочей среды.

Латунные краны с муфтовым соединением прекрасно подойдут для труб небольшого диаметра. Специальное тефлоновое или сальниковое уплотнение обеспечивает надежную герметичность арматуре. Если вдруг возникает подозрение на утечку газа, перед тем, как заменить узел, можно просто подтянуть гайку, прижав уплотнитель.

В 90 случаев из 100 прокладка полностью закроет утечку, и газовый шаровый кран будет снова работать корректно. Благодаря таким особенностям конструкции, кран имеет длительный срок эксплуатации.

Шаровый фланцевый кран, изготовленный из углеродистой стали

Кроме латунных, есть еще и стальные шаровые краны для газовых трубопроводов. Такая арматура достаточно надежна: стыковочные узлы и разъемы в них отсутствуют, поскольку деталь цельная. Утечка газа из крана маловероятна, для полной безопасности необходимо убедиться в плотности соединения с самой трубой.

Сталь – прочный и долговечный материал, поэтому и стальной кран будет служить долго.

Монтаж и обслуживание не представляют никакой сложности, ими просто управлять. Стальные шаровые краны Данфосс с легкостью справляются с большим давлением и высокими температурами рабочей среды. В отличие от латунных, стальные краны стоят гораздо дешевле.

Тонкости выбора шарового вентиля

Выбор шарового крана, в особенности для газового магистрального трубопровода, дело ответственное. Существуют тонкости, на которые нужно обращать внимание в первую очередь.

Итак, сначала приступают к осмотру корпуса. На нем не должно быть никаких видимых дефектов в виде вмятин, царапин или погнутостей. На корпусе обычно наносится маркировка, которая должна в точности совпадать с технической документацией на вентиль.

Если арматура стоит подозрительно дешево, то, значит, производитель использовал примеси металлов вместо цинка или стали. Такой газовый шаровый кран может сломаться в самый неподходящий момент.

Схема устройства шарового крана

Далее необходимо обратить внимание на самую важную деталь крана – собственно шар. Этот элемент получает самую большую нагрузку при работе вентиля, следовательно, и выполнен он должен быть идеально. Как правило, шар покрывают слоем средства от коррозии.

Если на поверхности сердцевины заметны какие-то пятна, не оттирающиеся тряпкой, сам шар тусклый, на нем заметны шероховатости и дефекты, то арматура, скорее всего, некачественная. Для магистрального трубопровода с газом такой запорный узел не подойдет.

Другие похожие статьи по теме:


trubypro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
