Компрессор. Виды и устройство. Работа и применение. Как выбрать

Компрессор представляет собой прибор, предназначенный для перекачки сжатого воздуха или газа. Он используется для обеспечения работы пневматического инструмента, циркуляции охлаждающего хладагента в замкнутом контуре и накачки давления в различные емкости. Данное оборудование широко используется в медицине, промышленности и быту. Его наличие позволяет выполнять широкий спектр действий.

Конструкция и разновидности по строению

Компрессор представляет собой воздушный насос, работающий в автоматическом режиме. Он обеспечивает подачу воздуха или газа с избыточным давлением. Устройство может работать от электрического мотора или двигателя внутреннего сгорания. Конструкция нагнетателя часто предусматривает не только насос, но и специальный металлический ресивер для нагнетания давления.

По принципу действия самого насоса, устройство может быть:

• Винтовым.
• Поршневым.
• Мембранным.

Существует также еще несколько технологических разновидностей устройств для нагнетания воздуха, но они являются более редко применимыми, в связи с дороговизной производства или низкой эффективностью работы.

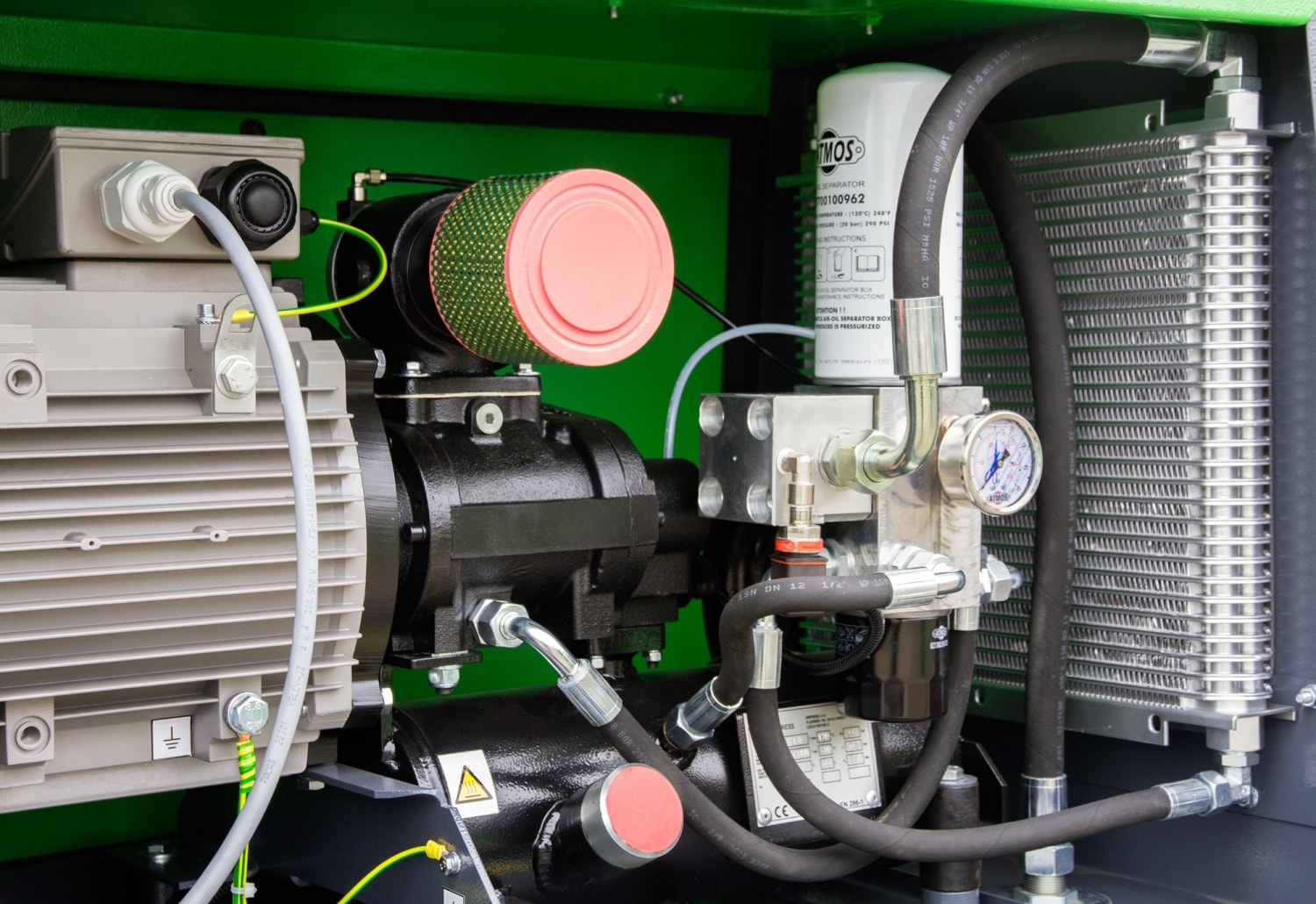

Винтовой

Винтовой является дорогостоящей конструкцией, применяемой на промышленных объектах. В его основе лежит специальный шнек, который захватывает воздух или другой газ по принципу винта мясорубки. Для обеспечения более эффективного забора воздуха он смешивается с маслом, находящимся внутри нагнетателя. Получаемая смесь подается под давлением, после чего фильтруется и очищенный воздух подается на выход. Также существует более дорогие безмасляные конструкции, используемые химической и фармакологической промышленностью, а также в стоматологических клиниках, где важна чистота воздуха без наличия микрочастиц масла.

Винтовая конструкция является очень надежной, но в случае поломки затраты на ремонт могут достигать половина стоимости самого агрегата. Хотя прибор и имеет такой недостаток, но все же его преимущества довольно большие:

• Низкий уровень шума.
• Минимальный нагрев.
• КПД доходит почти до 98%.
• Низкое потребление энергии.

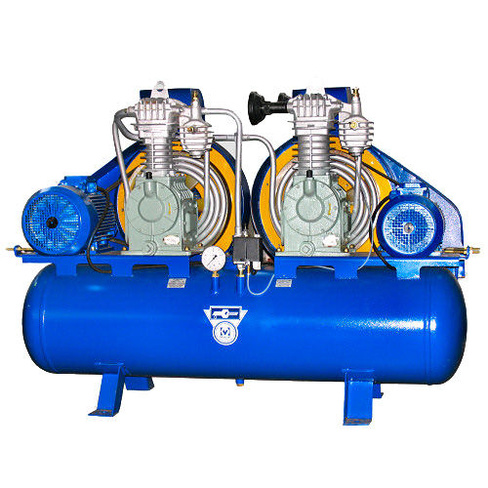

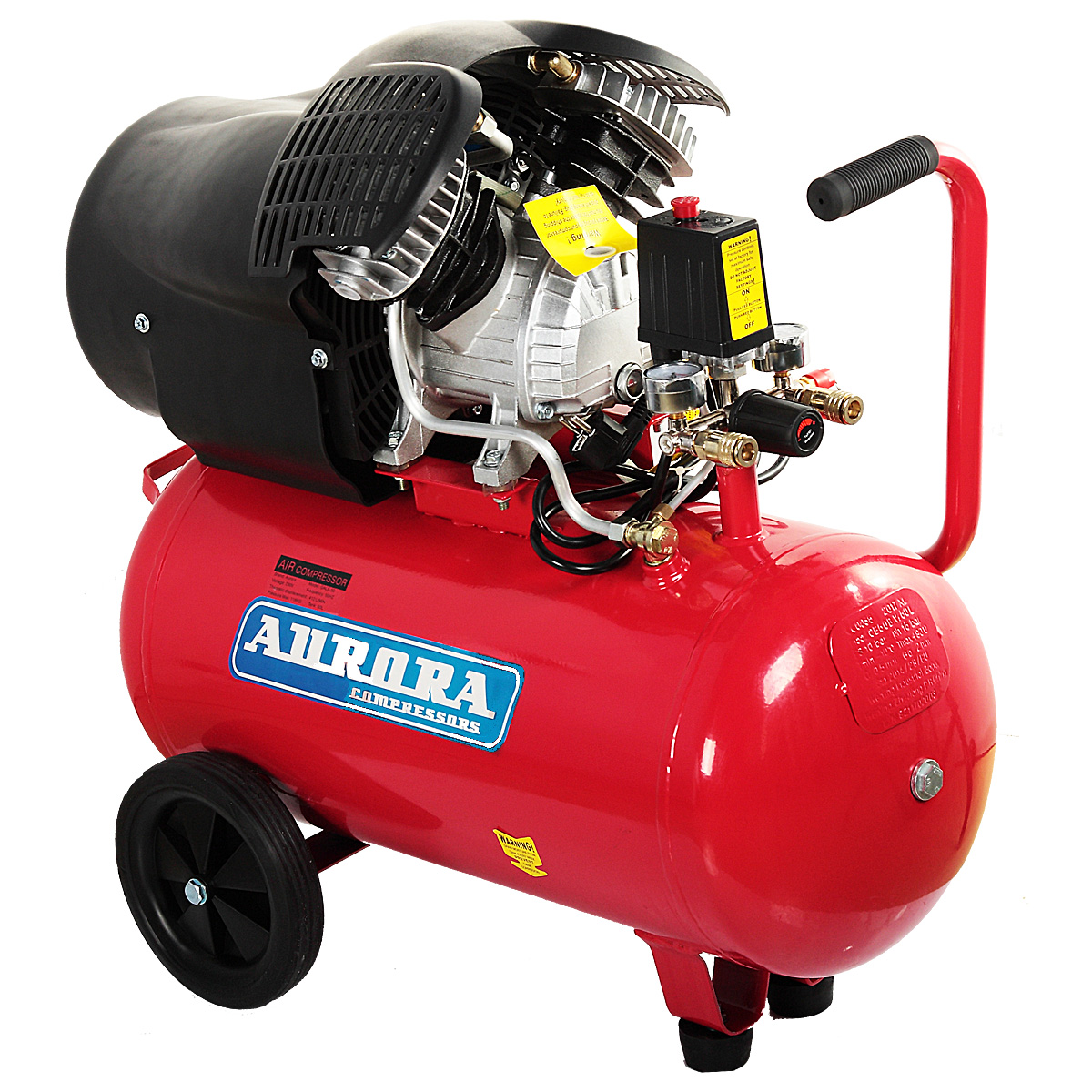

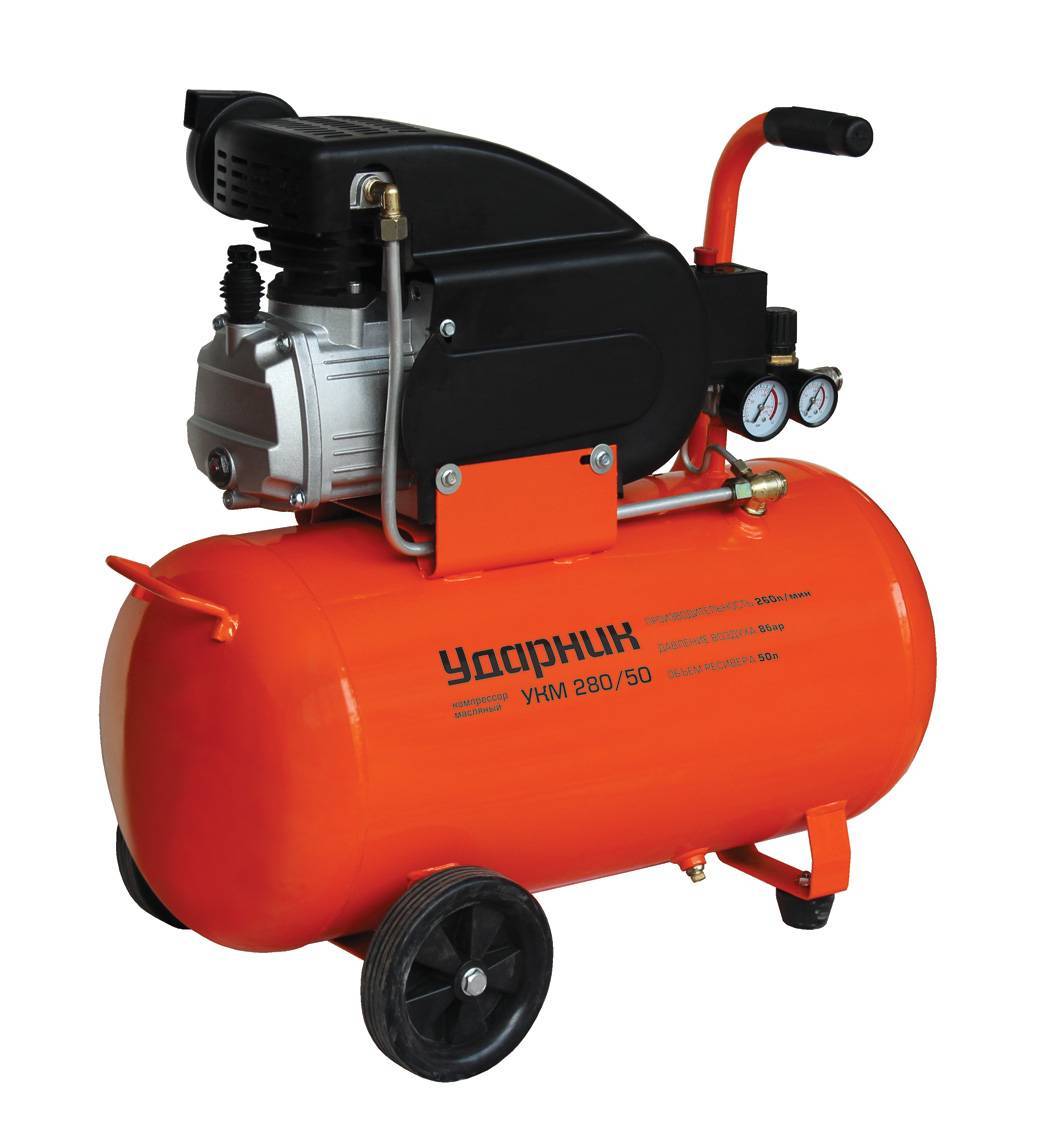

Поршневой

Поршневая конструкция является более бюджетной, поэтому большинство компрессоров сделаны именно по ее принципу. Она представляет собой двигатель, который при вращении поршня засасывает поток в камеру сжатия, после чего перекачивает его дальше по контуру. Специальный клапан в месте забора не позволяет воздуху выйти обратно через вход. Поршневое устройство являются менее надежными, но не дорогим при покупке и обслуживании.

Если сравнивать поршневую конструкцию с винтовой, то она проигрывает по всем параметрам, кроме габаритов и стоимости. Нужно отметить, что разница в цене между двумя видами настолько велика, что поршневой вариант выбирают даже несмотря на его недостатки:

• Высокий уровень шума.
• Низкий КПД.
• Постоянный перегрев.
• Вибрация при работе.
• Частые поломки.

Мембранный

Мембранный компрессор в отличие от первых двух разновидностей применяется преимущественно на промышленных объектах для работы с различными газами. В быту такую конструкцию можно встретить в холодильных установках и на мини аэрографах. Очень редко в продаже можно увидеть и обычные бытовые нагнетатели данного типа. Принцип их действия заключается в том, что в результате колебательных движений двигателя осуществляется дребезжание гибких мембран, которые сжимают и разжимают газы, обеспечивая их передачу под высоким давлением. Данная конструкция является очень успешной. Она имеет ряд достоинств:

• Компактный размер.
• Создание высокого давления.
• Предотвращение подачи механических примесей.
• Не сложное техническое обслуживание.
• Надежный корпус для предотвращения утечек газа.

Несмотря на перечисленные преимущества, такой тип, хотя и не является сложным и дорогостоящим в обслуживании, все же требует периодической замены мембраны, которая теряет свою эластичность, особенно при работе с агрессивными газами. Стоит также отметить, что хотя промышленные машины и имеют сравнительно небольшие габариты, но их корпус выполнен из толстостенной стали, что существенно влияет на массу оборудования.

Целевая разновидность компрессоров

Компрессоры отличаются между собой не только по принципу действия, но и по целевому предназначению. По данному критерию они делятся на следующие виды:

• Газовые.
• Воздушные.
• Циркуляционные.

Газовые применяются для перекачки чистых газов и их смесей. Они устанавливаются на заправочных станциях для закачки баллонов кислородом, водородом и прочими веществами. Они не предназначены для работы с воздухом и имеют специальную конструкцию, которая не допускает образование электрической искры, что может быть опасным при работе с некоторыми взрывоопасными газами.

Воздушный компрессор является самым распространенным. Его можно встретить в автомастерских и на шиномонтаже. Именно такое устройство обеспечивает накачку колес автомобилей, а также подает сжатый воздух в краскопульт, применяемый для малярных задач. От воздушного нагнетателя работает пневматические инструменты, используемые строителями и автомеханиками.

Циркуляционные компрессоры являются узконаправленной разновидностью, основная задача которой состоит в обеспечении непрерывной перекачки воздуха или газа по замкнутому контуру. Такое устройство не имеет накопительного ресивера. Зачастую такие приборы используются для обеспечения циркуляции фреона или другого хладагента в холодильном оборудовании. Чаще всего для данных целей используется мембранная конструкция.

Какой компрессор выбрать для дома или работы

Для домашнего использования, применения в автомастерские или для решения строительных задач преимущественно выбираются воздушные поршневые компрессоры с накопительным ресивером. Они хотя и уступают стальным конструкциям по долговечности, но является сравнительно дешевыми и легкими. Большинство моделей, которые применяются для частных целей, можно с легкостью разместить в багажнике автомобиля.

Выбирая поршневой, или другой бытовой компрессор, следует обратить внимание на его рабочие характеристики:

• Объем ресивера.
• Производительность.
• Мощность.
• Давление.
• Уровень шума.

Что касается объема ресивера, то он подбирается индивидуально в зависимости от использования устройства. Если планируется, что агрегат будет применяться исключительно для накачивания колес и редких несложных покрасочных работ, то вместительности в 24 л будет более чем достаточной. Если компрессор используется профессионально для масштабных малярных задач, когда важно поддержание заданного давления, то лучше всего выбирать устройства с ресивером от 50 л и выше. Это правило касается подключения пневматического строительного или слесарного оборудования. В противном случае после нескольких секунд работы, накопленный насосом воздух в ресивере выйдет, что позволит продолжить работу только после возобновления требуемого для инструмента давления.

Немаловажным фактором является и производительность. Если она высокая, то даже агрегат с небольшим ресивером станет вполне пригодным для выполнения профессиональных задач. Для комфортной работы не стоит брать оборудование, производительность которого ниже 150 л/минуту.

Чем мощнее компрессор, тем лучше. Стоит учитывать, что при увеличении данного показателя возрастает и уровень шума. Для домашнего устройства оптимальной считается мощность 1,5 кВт. Если объем ресивера составляет 50 литров и более, и если оборудование будет эксплуатироваться для выполнения профессиональных задач, то лучше отдать предпочтение прибору мощностью 2-2,5 кВт. Конечно, он не будет избыточно производительным, но в соотношении цены и эффективности этот вариант является оптимальным.

Что касается давления, то подавляющее большинство бытовых компрессоров нагнетают 8 бар. Этого более чем достаточно для выполнения практически любых задач. К примеру, для использования компрессора в покрасочных целях давления на выходе ставится 4-6 бар, то же самое касается и пневматического инструмента. Ну а если использовать прибор исключительно для накачки колес, то для легкового транспорта было бы достаточно компрессора с возможностью нагнетания давления до 3 бар. Также при выборе стоит обратить внимание, что чем мощнее прибор, тем он объемней, громче и тяжелее. Делая покупку, не стоит гнаться за производительностью, а отталкивается от целей, которые будут стоять перед оборудованием.

Как продлить жизнь компрессора

Для того чтобы оборудование работало как можно дольше, оно нуждается в несложном уходе. В первую очередь не рекомендовано оставлять ресивер под давлением после завершения работы. Для этого следует спустить закаченный воздух, что позволит увеличить срок службы прокладок и кранов.

Периодически, особенно в холодное время, необходимо выкручивать специальное сливное отверстие внизу ресивера для слива конденсата, который выделяется из пара. Особенно это важно, если компрессор используется для подключения краскопульта. В противном случае вместе с воздухом из него будут вылетать капли воды, что совершенно неприемлемо при малярных работах. Отсутствие влаги в ресивере надежная защита от коррозии. Ржавые частицы быстро забивают фильтрующие элементы, что снижают эффективность работы оборудования. При значительном появлении конденсата внутри ресивера создается характерный хлюпающий звук при раскачивании.

Еще одним немаловажным фактором, который негативно влияет на сохранение работоспособности компрессора, является перегрев. Поршневая конструкция является далеко не совершенной, поэтому при работе устройства создается сильное трение, что нагревает рабочие части прибора. Существенный перегрев может стать критичным, поэтому следует чередовать работу с перерывами. Мембранные и шнековые конструкции чувствительны к морозу, поэтому их лучше не включать при минусовой температуре.

Похожие темы:

Типы компрессоров



Компрессор

Компрессор, устройство для сжатия и подачи воздуха или другого газа под давлением. Степень повышения давления в К. более 3. Для подачи воздуха с повышением его давления менее чем в 2-3 раза применяют воздуходувки, а при напорах до 10 кн/м2 (1000 мм вод. cm.) – вентиляторы. К. впервые стали применяться в середине 19 в., в России строятся с начала 20 в. Основы теории центробежных машин были заложены Л. Эйлером, теория осевых компрессоров и вентиляторов создавалась благодаря трудам Н. Е. Жуковского, С. А. Чаплыгина и других учёных. По принципу действия и основным конструктивным особенностям различают компрессоры поршневые, ротационные, центробежные, осевые и струйные.Компрессоры также подразделяют по роду сжимаемого газа (воздушные, кислородные и др.), по создаваемому давлению рн (низкого давления – от 0,3 до 1 Мн/м2, среднего – до 10 Мн/м2 и высокого – выше 10 Мн/м2), по производительности, то есть объёму всасываемого Vвс (или сжатого) газа в единицу времени (обычно в м3/мин) и другим признакам. Компрессоры также характеризуются частотой оборотов n и потребляемой мощностью N.

Поршневой компрессор в основном состоит из рабочего цилиндра и поршня; имеет всасывающий и нагнетательный клапаны, расположенные обычно в крышке цилиндра. Для сообщения поршню возвратно-поступательного движения в большинстве поршневых компрессоров имеется кривошипно-шатунный механизм с коленчатым валом. Поршневые компрессоры бывают одно- и многоцилиндровые, с вертикальным, горизонтальным, V- или W-oбразным и другим расположением цилиндров, одинарного и двойного действия (когда поршень работает обеими сторонами), а также одноступенчатого или многоступенчатого сжатия. Действие одноступенчатого воздушного поршневого компрессора заключается в следующем. При вращении коленчатого вала 1 соединённый с ним шатун 2 сообщает поршню 3 возвратные движения. При этом в рабочем цилиндре 4 из-за увеличения объёма, заключённого между днищем поршня и крышкой цилиндра 5, возникает разрежение и атмосферный воздух, преодолев своим давлением сопротивление пружины, удерживающей всасывающий клапан 9, открывает его и через воздухозаборник (с фильтром) 8 поступает в рабочий цилиндр.

При обратном ходе поршня воздух будет сжиматься, а затем, когда его давление станет больше давления в нагнетательном патрубке на величину, способную преодолеть сопротивление пружины, прижимающей к седлу нагнетательный клапан 7, воздух открывает последний и поступает в трубопровод 6. При сжатии газа в К. его температура значительно повышается. Для предотвращения самовозгорания смазки компрессор оборудуются водяным (труба 10 для подвода воды) или воздушным охлаждением. При этом процесс сжатия воздуха будет приближаться к изотермическому (с постоянной температурой), который является теоретически наивыгоднейшим (см. Термодинамика). Одноступенчатый компрессор, исходя из условий безопасности и экономичности его работы, целесообразно применять со степенью повышения давления при сжатии до b = 7-8. При больших сжатиях применяются многоступенчатые компрессоры, в которых, чередуя сжатие с промежуточным охлаждением, можно получать газ очень высоких давлений – выше 10 Мн/м2. В поршневых компрессорах обычно предусматривается автоматическое регулирование производительности в зависимости от расхода сжатого газа для обеспечения постоянного давления в нагнетательном трубопроводе. Существует несколько способов регулирования. Простейший из них – регулирование изменением частоты вращения вала.

Ротационные компрессора имеют один или несколько роторов, которые бывают различных конструкций. Значительное распространение получили ротационные пластинчатые компрессоры, имеющие ротор 2 с пазами, в которые свободно входят пластины 3. Ротор расположен в цилиндре корпуса 4 эксцентрично. При его вращении по часовой стрелке пространства, ограниченные пластинами, а также поверхностями ротора и цилиндра корпуса, в левой части К. будут возрастать, что обеспечит всасывание газа через отверстие 1. В правой части компрессора объёмы этих пространств уменьшаются, находящийся в них газ сжимается и затем подаётся из компрессора в холодильник 5 или непосредственно в нагнетательный трубопровод. Корпус ротационного компрессора охлаждается водой, для подвода и отвода которой предусмотрены трубы 6 и 7.

Степень повышения давления в одной ступени пластинчатого ротационного компрессора обычно бывает от 3 до 6. Двухступенчатые пластинчатые ротационного компрессоры с промежуточным охлаждением газа обеспечивают давление до 1,5 Мн/м2. Принципы действия ротационного и поршневого компрессоров в основном аналогичны и отличаются лишь тем, что в поршневом все процессы происходят в одном и том же месте (рабочем цилиндре), но в разное время (из-за чего и потребовалось предусмотреть клапаны), а в ротационном К. всасывание и нагнетание осуществляются одновременно, но в различных местах, разделенных пластинами ротора. Известны другие конструкции ротационного компрессора, в том числе винтовые, с двумя роторами в виде винтов. Для удаления воздуха с целью создания разрежения в каком-либо пространстве применяют роторные водокольцевые вакуум-насосы. Регулирование производительности ротационного компрессора осуществляется обычно изменением частоты вращения их ротора.

Центробежный компрессор в основном состоит из корпуса и ротора, имеющего вал 1 с симметрично расположенными рабочими колёсами. Центробежный 6-ступенчатый К. разделён на три секции и оборудован двумя промежуточными холодильниками, из которых газ поступает в каналы 12 и 13. Во время работы центробежного компрессора частицам газа, находящимся между лопатками рабочего колеса, сообщается вращательное движение, благодаря чему на них действуют центробежные силы. Под действием этих сил газ перемещается от оси компрессора к периферии рабочего колеса, претерпевает сжатие и приобретает скорость. Сжатие продолжается в кольцевом диффузоре из-за снижения скорости газа, то есть преобразования кинетической энергии в потенциальную. После этого газ по обратному направляющему каналу поступает в другую ступень компрессора и т.д. Получение больших степеней повышения давления газа в одной ступени (более 25-30, а у промышленных К. – 8-12) ограничено главным образом пределом прочности рабочих колёс, допускающих окружные скорости до 280-500 м/сек.

Важной особенностью центробежных компрессоров (а также осевых) является зависимость давления сжатого газа, потребляемой мощности, а также кпд от его производительности. Характер этой зависимости для каждой марки компрессора отражается на графиках, называемых рабочими характеристиками. Регулирование работы центробежных компрессоров осуществляется различными способами, в том числе изменением частоты вращения ротора, дросселированием газа на стороне всасывания и др.

Осевой компрессор имеет ротор 4, состоящий обычно из нескольких рядов рабочих лопаток 6. На внутренней стенке корпуса 2 располагаются ряды направляющих лопаток 5. Всасывание газа происходит через канал 3, а нагнетание через канал 1. Одну ступень осевого компрессора составляет ряд рабочих и ряд направляющих лопаток. При работе осевого компрессора вращающиеся рабочие лопатки оказывают на находящиеся между ними частицы газа силовое воздействие, заставляя их сжиматься, а также перемещаться параллельно оси К. (откуда его название) и вращаться. Решётка из неподвижных направляющих лопаток обеспечивает главным образом изменение направления скорости частиц газа, необходимое для эффективного действия следующей ступени. В некоторых конструкциях осевых К. между направляющими лопатками происходит и дополнительное повышение давления за счёт уменьшения скорости газа. Степень повышения давления для одной ступени осевого К. обычно равна 1,2-1,3, т. е. значительно ниже, чем у центробежных К., но кпд у них достигнут самый высокий из всех разновидностей К. Зависимость давления, потребляемой мощности и кпд от производительности для нескольких постоянных частот вращения ротора при одинаковой температуре всасываемого газа представляют в виде рабочих характеристик. Регулирование осевых К. осуществляется так же, как и центробежных. Осевые К. применяют в составе газотурбинных установок (см. Газотурбинный двигатель). Техническое совершенство осевых, а также ротационных, центробежных и поршневых К. оценивают по их механическому кпд и некоторым относительным параметрам, показывающим, в какой мере действительный процесс сжатия газа приближается к теоретически наивыгоднейшему в данных условиях.

Струйные компрессора по устройству и принципу действия аналогичны струйным насосам. К ним относят струйные аппараты для отсасывания или нагнетания газа или парогазовой смеси. Струйные компрессора обеспечивают более высокую степень сжатия, чем струйные насосы. В качестве рабочей среды часто используют водяной пар. Основные типы компрессоров, их параметры и области применения показаны в табл. Типы компрессоров и их характеристика

Тип компрессора	Предельные параметры	Область применения
Поршневой	VВС = 2-5 м3/мин РН = 0,3-200 Мн/м2 (лабораторно до 7000 Мн/м2) n = 60-1000 об/мин N до 5500 квт	Химическая промышленность, холодильные установки, питание пневматических систем, гаражное хозяйство.
Ротационный	VВС = 0,5-300 м3/мин РН = 0,3-1,5 Мн/м2 n = 300-3000 об/мин N до 1100 квт	Химическая промышленность, дутье в некоторых металлургических печах и др.
Центробежный	VВС = 10-2000 м3/мин РН = 0,2-1,2 Мн/м2 n = 1500-10000 (до 30000) об/мин N до 4400 квт (для авиационных – до десятков тысяч квт)	Центральные компрессорные станции в металлургической, машиностроительной, горнорудной, нефтеперерабатывающей промышленности
Осевой	VВС = 100-20000 м3/мин РН = 0,2-0,6 Мн/м2 n = 2500-20000 об/мин N до 4400 квт (для авиационных – до 70000 квт)	Доменные и сталелитейные заводы, наддув поршневых двигателей, газотурбинных установок, авиационных реактивных двигателей и др.



Лит.: Шерстюк А. Н.,Компрессорры, М.-Л., 1959; Рис В. Ф., Центробежные компрессорные машины, 2 изд., М.- Л., 1964; Френкель М. И., Поршневые компрессоры, 3 изд., Л., 1969: Центробежные компрессорные машины, М., 1969. Е. А. Квитковская.

Основные виды компрессоров

Основные виды компрессоров

Многие отрасли современного промышленного производства являются потребителями сжатых газов и воздуха. В металлургии сжатый воздух и кислород необходим для выплавки чугуна и производства стали. В технологических процессах химических предприятий сжатые газы до значительных давлений являются исходным сырьем для производства сложных органических соединений. Для получения сжатого газа или воздуха, а также для их подачи до потребителя применяются специальные машины – компрессоры.

Классификацию компрессоров производят по ряду отличительных признаков, однако по конструктивному признаку компрессоры можно разделить на 4 основные группы. Это поршневые компрессоры, ротационные, центробежные и осевые. Поршневые и ротационные относятся к классу объемных компрессоров. А центробежные и осевые к лопастным.

Поршневые компрессоры

Рассмотрим принцип действия поршневого компрессора. Процесс сжатия и перемещения газов в поршневом компрессоре происходит за счет изменения рабочего объема цилиндра. Так при движении поршня вправо – в цилиндр поступает газ. Когда поршень займет  крайнее положение, всасывающий клапан закрывается. Теперь поршень двигается влево и газ сжимается. Когда давление достигнет заданной величины, открывается нагнетательный клапан и сжатый газ поступает в сеть.

Производительность поршневого компрессора зависит от ряда факторов, важнейшим из них является рабочий объем цилиндра. На теоретической диаграмме он определяется крайними положениями хода поршня. Однако действительный объем будет меньше, т.к. в конце нагнетания между поршнем и крышкой цилиндра остается расстояние, заполненное сжатым газом. Его принято называть вредным, т.к. процесс сжатия всасывания запаздывает из-за расширения газа, оставшегося во вредном пространстве.  Следовательно, объем всасываемого газа будет меньше объема описываемого поршнем, а это отрицательно сказывается на производительности компрессора. Отношение отрицательного объема газа к теоретическому называется объемным коэффициентом. Действительную производительность поршневого компрессора определяют по формуле:

V’’’: V’= λ

V=ifsn λ

Где i – число всасывающих объемов,
f- площадь поршня,
s- ход поршня,
n- число оборотов вала в минуту,
λ  – объемный коэффициент.

Давление создаваемое в поршневых компрессорах зависит от числа ступеней. На данной схеме представлен 3-ступенчатый компрессор простого действия. В первой ступени происходит сжатие, затем газ охлаждается и всасывается во 2-ую ступень, после очередного охлаждения газ всасывается в 3-ю ступень. И охлажденный нагнетается в сеть. Для многоступенчатого сжатия газа применяются также компрессоры с дифференциальными поршнями. Многоступенчатое сжатие газов и промежуточное охлаждение их обеспечивает снижение конечной температуры, увеличение объемных коэффициентов, уменьшение затрачиваемой удельной работы.

Ротационные компрессоры

Ротационные компрессоры относятся к машинам непрерывного действия. Перед вами схема одноступенчатого ротационного компрессора. Его основным рабочим органом является ротор, оснащенный выдвижными пластинами. По отношению к корпусу, ротор устанавливается эксцентрично, вследствие чего между корпусом и ротором образуется серповидная зона. Пластина захватывает газ в области всасывания и перемещает его в серповидной зоне, где он сжимается и поступает в сеть. Равномерность подачи сжатого газа, простота конструкции, отсутствие клапанов, а также возможность применения высокоскоростных приводов обеспечивает широкое использование машин данного типа.

Производительность ротацинно-пластинчатого компрессора определяют по формуле.

V=2eRl βzn λ0

Где e – эксцентриситет,
R – радиус корпуса,
L – длина пластин,
β – угол между пластинами,
z- число пластин,
n – число оборотов ротора в минуту,
λ0 – объемный коэффициент лежащий в пределах. λ0=0,5 – 0,8

Помимо ротационно-пластинчатых к семейству роторных компрессоров следует отнести 2-х роторные компрессоры разных конструкций, в том числе шестеренчатый и винтовой компрессор.

Рассмотрим принцип действия винтового компрессора несколько подробнее. В корпусе винтового компрессора вращаются 2 ротора – ведущий и ведомый. Поверхности роторов выполнены в виде винтов и находятся в зацеплении. При этом выступы ведущего заполняют впадины ведомого. Во время вращения роторов газ из области всасывания попадает во впадины ведомого ротора. Заполняя последовательно эти впадины по всей длине, выступы ведущего ротора осуществляют сжатие газы и вытесняют его в нагнетательную полость.



Классификация компрессоров: какие виды бывают

Газовые и воздушные компрессоры — весьма востребованный в современном приборостроении тип устройств. Их можно найти в самой различной технике медицинского, промышленного и бытового назначения. Особенности и сфера применения компрессоров достаточно различные, что и породило большие отличия между приборами. О том, какие виды компрессоров бывают, вы узнаете ниже.

Виды компрессоров по типу газа

В зависимости от того, с каким газом взаимодействует устройство, выделяют такие типы компрессоров:

• Газовые. Предназначены для работы со всеми (или только некоторыми) видами газа и газовыми смесями, кроме атмосферного воздуха.
• Воздушные. Работают в обычной воздушной среде.
• Специальные многоцелевые. Работают с несколькими газами попеременно.
• Специальные многослужебные. Сжимают несколько различных газов одновременно.
• Циркуляционные. Отвечают за непрерывную циркуляцию газа или газовой смеси внутри замкнутого контура.

Виды компрессоров по принципу действия

Другая классификация компрессоров основана на конструктивных особенностях самих приборов. Наибольшее распространение получили поршневые, винтовые (роторно-винтовые), роторно-пластинчатые и мембранные.

Поршневые компрессоры были первыми устройствами для сжатия воздуха, и по сей день их активно используют в приборостроении. Работа такого компрессора немного напоминает работу двигателя внутреннего сгорания: вращение коленчатого вала приводит в движение поршни. Поршневые компрессоры находят применение практически повсеместно в промышленности.

По степени распространенности конкуренцию поршневым компрессорам могут составить только роторно-винтовые устройства. Главное их преимущество — компактность.

Роторно-пластинчатые компрессоры характеризуются высокими показателями производительности, надежностью и долговечностью. Однако они обладают малой вращательной скоростью, низкой мощностью и низким рабочим давлением.

Наконец, говоря о том, какие виды компрессоров бывают, нельзя не упомянуть компрессоры мембранного типа. По действию они схожи с поршневыми, но отличаются от них типом рабочей поверхности. Используется сверхпрочная мембрана, способная выдержать очень много рабочих циклов. Особенно востребована там, где нужно сохранить высокое качество рабочего газа без каких-либо инородных примесей.

Другие способы классификации компрессоров

Весьма актуальна классификация компрессоров по их рабочим характеристикам — производительности и давлению.

Вот еще несколько наиболее распространенных способов классификации. Типы компрессоров различают:

1. по степени мобильности — стационарные и передвижные;
2. по источнику энергии — дизельные, бензиновые и электрические;
3. по вместительности ресивера;
4. по способу расположения ресивера — горизонтальное или вертикальное;
5. по наличию/отсутствию защитного корпуса и т.д.

Комбинация всех этих характеристик и определяет в конечном итоге назначение конкретной модели компрессора. Так, например, винтовые компрессоры хорошо проявляют себя в условиях круглосуточной работы, но для их техобслуживания приходится делать длительный перерыв. В свою очередь поршневые компрессоры хороши для частого чередования рабочих циклов и периодов покоя, что характерно для пневмоинструмента.

В нашем каталоге представлено более 4000 винтовых и поршневых компрессоров. Благодаря столь широкому ассортименту наши клиенты всегда находят тот агрегат, который им необходимо.

Подготовлено: Дмитрий Запорожцев

Виды воздушных компрессоров и их особенности

Воздушный компрессор — это устройство, которое сжимает и подает воздух под давлением. Они используются практически в любом промышленном производстве, при этом работая в разных условиях и с разными целями. Однако один и тот же вид компрессора воздуха явно не может использоваться для всего комплекса возможных задач. В этой статье мы разберем основные виды воздушных компрессоров и их особенности. При выборе воздушного компрессора важно подробнее узнать об их разновидностях, чтобы не переплатить за лишние опции.



Отличия винтового компрессора от поршневого

Ключевым критерием является принадлежность компрессора к поршневым или же к винтовым. Между ними огромная разница относительно принципа работы. Поршневой компрессор сжимает воздух с помощью возвратно-поступательных движений поршня в цилиндре. В винтовом компрессоре сжатие происходит в процессе одновременного вращения двух роторов, находящихся друг напротив друга.

Несмотря на высокую цену винтовых компрессоров, главным их преимуществом является энергоэффективность и гораздо более долгий срок работы.

Вопрос о том, какой из этих двух видов лучше, слишком объемный. И поэтому мы написали об этом отдельный материал.

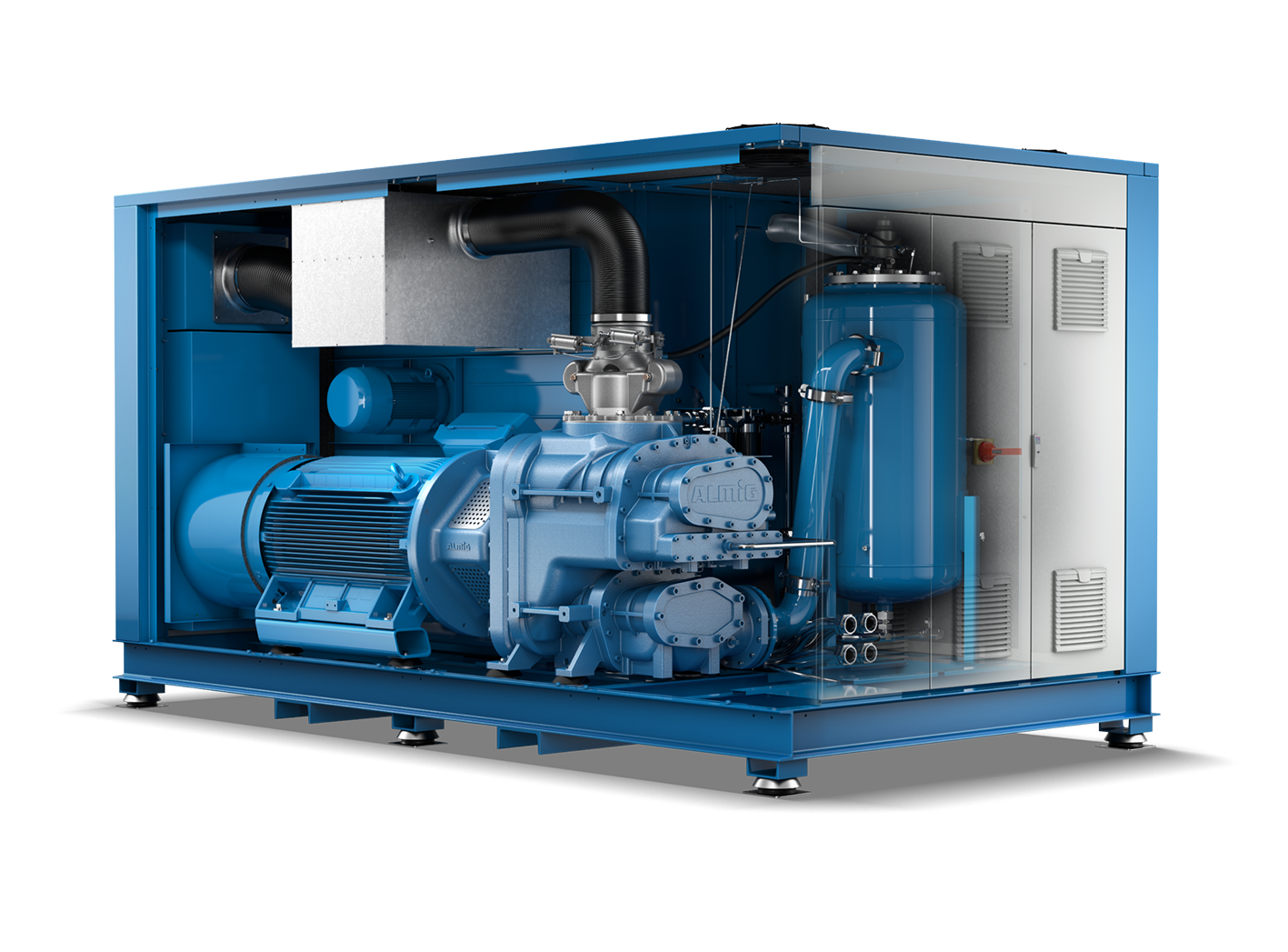

Конструкция винтового и поршневого компрессора

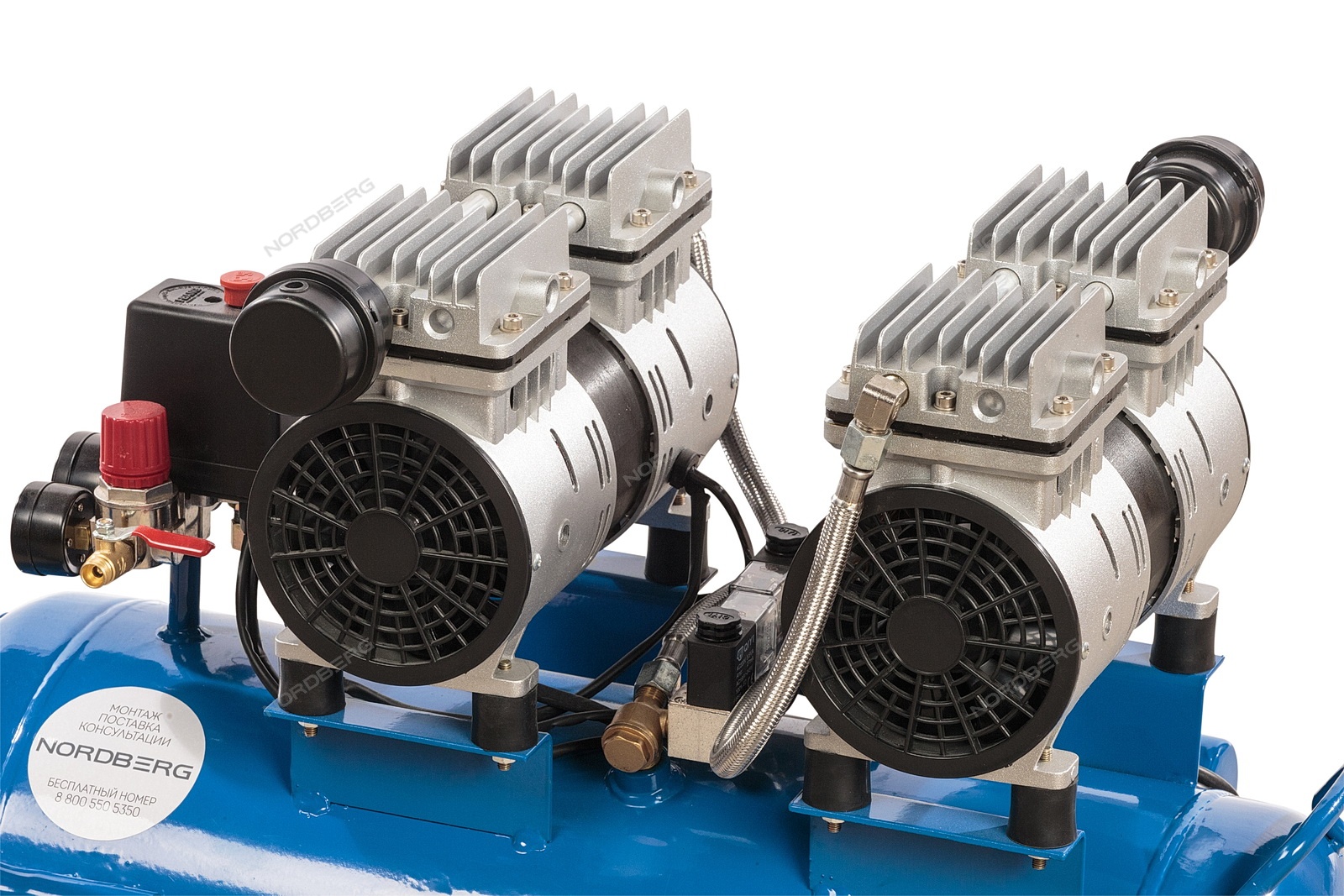

Отличия масляного компрессора от безмасляного

Масло в компрессорах используется в качестве смазочного компонента. Для большинства нужд подойдет масляный компрессор, где попадание частиц масляного конденсата в воздух неизбежно. Но в некоторых отраслях промышленности присутствие масляных частиц в сжатом воздухе недопустимо. Отрасли, в которых необходимы именно безмасляные компрессоры: медицинская, химико-лабораторная и другие.



Отличия компрессора с прямым приводом и с ременным приводом

Виды приводов компрессоров — это еще один параметр для классификации. Существует три основных: ременной, прямой и прямой с частотной регулировкой.



Компрессор воздуха с ременным приводом прост в эксплуатации и отличается низкой стоимостью. Обычно такие компрессоры  устанавливают на производстве без высоких нагрузок. Большой плюс компрессора с ременным приводом — возможность регулировки производительности и давления.



Прямой привод устанавливают на компрессоры с высокой производительностью. Благодаря низким энергопотерям, у такого оборудования максимально большой КПД — 99,9%. Компрессор с данным видом привода отлично переносит тяжелые условия эксплуатации и редко ломается. Главный его минус — большая цена по сравнению с компрессорами другого типа. Но для производств, где постоянно требуются большие объемы сжатого воздуха, воздушный компрессор с прямым приводом будет незаменим.



На сегодняшний день совершенным типом привода компрессора является прямой привод с частотной регулировкой. Он имеет все те же преимущества, что и обычный прямой привод, но еще и обладает гораздо большей энергоэффективностью. Частотник отвечает за возможность отрегулировать производительность и максимальное давление.



Ременной и прямой привод — отличия



Оснащение ресивером и осушителем

Некоторые воздушные компрессоры оснащают ресивером и осушителем. Данные модели отлично подходят компактным производствам.



Компрессор Ekomak DMD CRD со встроенным осушителем и ресивером



Ресивер выполняет функцию равномерной подачи воздуха, накапливает его чтобы снизить пиковые нагрузки при подключении одновременно нескольких потребителей, а также снижает вибрацию двигателя. Еще одна важная функция ресивера — ощутимое охлаждение сжатого воздуха и очистка его от конденсата.



Наличие осушителя в конструкции винтового воздушного компрессора только усилит эффект охлаждения и очистки воздуха от различных частиц.



Выводы: виды компрессоров воздуха

В этой статье мы разобрали самые популярные способы классифицировать воздушные компрессоры и выделили следующие виды:

• Группа 1. Винтовые и поршневые;
• Группа 2. Маслянные и безмасляные;
• Группа 3. С ременным приводом, прямым приводом и с прямым приводом с частотным регулированием;
• Группа 4. С ресивером и без ресивера;
• Группа 5. С осушителем и без осушителя.

В нашем интернет-магазине продаются компрессоры всех видов и для любых целей. Обращайтесь к нам для подбора компрессора — наши инженеры подберут оборудование с учетом ваших требований и ответят на любой технический вопрос.



Типы компрессоров | НПП Ковинт

В данном разделе я привожу общую информацию с описанием типов (или видов) компрессоров для понимания, какие типы компрессоров существуют и применяются в промышленности.

Также прокомментирую некоторые термины и определения.

Типы компрессоров

Итак, все компрессоры можно разделить на две большие группы по принципу действия. Это компрессоры объемного действия и динамического действия.

Компрессоры объемного действия — это компрессоры, в которых сжатие газа происходит за счет изменения объема камеры сжатия. К таким компрессорам относятся поршневые, поршне-мембранные, мембранные и роторные (роторные винтовые, роторно-пластинчатые и другие).

Этот тип компрессоров является одним из самых распространенных на промышленных предприятиях и научно-исследовательских центрах.

Компрессоры динамического действия — это компрессоры, в которых сжатие происходит за счет перевода кинетической энергии газа в потенциальную энергию.

В основном в промышленности используются центробежные компрессоры в тех случаях, когда требуются большие потоки (более 150 — 200 м3/мин) сжатого газа.  Также данные компрессоры используются в составе станций на газоперекачивающих трубопроводах.

Подробную классификацию компрессоров можно увидеть на картинке ниже:

Типы (виды) компрессоров



В рамках своей работы я сталкиваюсь только с компрессорами объемного действия. На данном сайте публикуется информация о поршневых и мембранных компрессорах среднего, высокого и сверх-высокого давления.

Термины и определения

Несколько слов о применяемых терминах:

Компрессор — энергетическая машина или устройство для повышения давления и перемещения газа или их смесей (рабочей среды)

Компрессорная станция — комплекс, включающий в себя одну или более компрессорных установок, здание, в котором они размещены, шасси, кузов, платформу, навес, систему управления и необходимое вспомогательное оборудование.

Компрессор низкого давления — компрессор с конечным давлением до 1.5 МПа.

Компрессор среднего давления — компрессор с конечным давлением от 1.5 до 10 МПа.

Компрессор высокого давления — компрессор с конечным давлением от 10 до 100 МПа.

Компрессор сверхвысокого давления — компрессор с конечным давлением от 100 МПа.

Дожимающий компрессор — компрессор, у которого начальное давление не ниже 0.1 МПа.

Газовый компрессор — компрессор для сжатия газа или смеси газов, кроме воздуха.

Маслозаполненный компрессор — жидкостнозаполненный компрессор, в котором в качестве впрыскиваемой жидкости используется масло.

Горизонтальный компрессор — компрессор с горизонтальным расположением осей цилиндров в поршневом компрессоре, мембранных блоков в мембранном компрессоре, роторов в роторном или турбокомпрессоре.

Вертикальный компрессор — компрессор с вертикальным расположением осей цилиндров в поршневом компрессоре, мембранных блоков в мембранном компрессоре, роторов в роторном или турбокомпрессоре.

Оппозитный компрессор — поршневой компрессор, оси цилиндров которого расположены в двух противоположных от коленчатого вала направлениях и лежат в горизонтальной плоскости.

V-образный компрессор — поршневой компрессор, оси цилиндров которого в плоскостях, перпендикулярных к оси коленчатого вала, расположены в двух направлениях, составляющих одинаковые, меньше 90° углы с вертикальной плоскостью.

Прямоугольный компрессор — поршневой или мембранный компрессор, оси цилиндров или мембранных блоков которых в плоскостях, перпендикулярных к оси коленчатого вала, расположены в двух направлениях, одно из которых совпадает с вертикальной плоскостью, а другое — с горизонтальной.

W-образный компрессор — поршневой компрессор, оси цилиндров которого в плоскостях, перпендикулярных к оси коленчатого вала, расположены в трех направлениях, одно из которых совпадает с вертикальной плоскостью, а два другие образуют одинаковые углы с вертикальной плоскостью меньше 90 градусов.

Звездообразный компрессор — поршневой компрессор, оси цилиндра которого в плоскостях, перпендикулярных к оси коленчатого вала, расположены звездообразно в четырех и более направлениях.

Механизм движения поршневого (мембранного) компрессора — совокупность элементов поршневого (мембранного) компрессора, предназначенная для преобразования и передачи движения от привода к поршням (мембранам).

База поршневого (мембранного) компрессора — совокупность сборочных единиц, объединяющая кривошипно-шатунные механизмы и включающая станину с коренными подшипниками и направляющими крейцкопфов, коленчатый вал, шатуны, крейцкопфы, элементы системы смазки кривошипно-шатунных механизмов, предназначенная для использования в различных компрессорах.

Рабочая камера компрессора объемного действия — полость компрессора объемного действия, в которой происходит сжатие газа.

Основные расчетные параметры компрессоров объемного действия

Начальное давление компрессора — давление газа на входе в компрессор (секцию, ступени). Этот параметр часто необходим для определения конструкции узла всасывания компрессора или компрессорной станции.

При подборе компрессора необходимо понимать минимально и максимально возможное давление на всасывании компрессора для настройки параметров при аварийной ситуации.

Конечное давление компрессора (секции, ступени) — давление газа на выходе из компрессора (секции, ступени).

Этот параметр является одним из определяющих при выборе компрессора. Причем нужно учитывать не только рабочее давление, но и минимально-максимально допустимые значения.

Объемная производительность компрессора (секции, ступени) — объемный расход газа на выходе из компрессора (секции, ступени). Как правило в документации обычно применяют объемную производительность компрессора, приведенную к начальным условиям всасывания.

Предыдущие три параметра (начальное давление, конечное давление и объемная производительность компрессора) являются определяющими параметрами компрессора или компрессорной станции, от которых зависит тип компрессора и его стоимость.

Начальная температура компрессора (секции, ступени) — температура газа на входе в компрессор (секцию, ступень).

Конечная температура компрессора (секции, ступени) — температура газа на выходе из компрессора (секции, ступени).

Мощность на валу компрессора — сумма мощности компрессора и вспомогательной мощности компрессора.

Мощность на валу приводного двигателя — сумма мощности на валу компрессора и мощности, теряемой в устройствах передачи движения от приводного двигателя к компрессору

Мощность компрессорного агрегата — мощность, потребляемая приводным двигателем компрессора.

Мощность компрессорной установки — сумма мощности компрессорного агрегата и мощностей дополнительных систем, обеспечивающих работу компрессорного агрегата.

Более полный список терминов и определений можно найти, изучив ГОСТ 28567-90 «Компрессоры. Термины и определения». Скачать документ можно по ссылке ГОСТ-28567-90 Компрессоры. Термины и определения

Если у вас есть какие-либо вопросы, то их можно задать мне, отправив сообщение по электронной почте:

[email protected]

или через форму ниже. Я отвечу в течение одного рабочего дня.



С уважением,

Константин Широких



Вернуться в раздел Полезная информация



Виды компрессоров | Типы компрессоров

       Здравствуйте! По назначению компрессоры подразделяются на воздушные и газовые (кислородные) машины. Наиболее распространенными являются поршневые компрессоры и турбокомпрессоры (осевые и центробежные). Поршневые компрессоры имеют шатунно-кривошипный механизм и работают, как и поршневые двигатели внутреннего сгорания, при невысоком числе оборотов, что не позволяет проектировать их на большую производительность. Поэтому поршневые компрессоры применяются при расходе газа не более 2—2,5 м3/с.

     Турбокомпрессоры нецелесообразно проектировать на небольшую производительность, так как при снижении высоты лопаток возрастают внутренние аэродинамические потери. Кроме того, при большом конечном давлении значительно увеличивается число ступеней в турбокомпрессоре, поэтому их применяют при давлении до 1—1,2 МПа и производительности более 1 м3/с.

      Различают поршневые компрессоры простого и двойного действия. В установках двойного действия сжатие происходит в обеих полостях цилиндра при движении поршня как в прямом, так и в обратном направлениях, что позволяет повысить производительность компрессора, не увеличивая числа цилиндров (рис. 1.). При давлении до 0,5—0,6 МПа применяют одноступенчатые компрессоры, а при более высоком давлении — двухступенчатые (до 3 МПа) и многоступенчатые.

     Многоступенчатое сжатие с промежуточным охлаждением воздуха повышает экономичность установки. Кроме того, в процессе сжатия температура воздуха не должна превышать 140—160° С, так как при более высокой температуре возможно воспламенение (взрыв) паров масла, которые содержатся в воздухе. По расположению цилиндров поршневые компрессоры подразделяют на горизонтальные и вертикальные. Для передвижных установок целесообразным является V-образное расположение цилиндров.

      На работу поршневого компрессора существенное влияние оказывает так называемое вредное пространство, которое остается в цилиндре после окончания подачи воздуха в сеть (поршень не доходит до упора). Находящийся во вредном пространстве газ при движении поршня в обратном направлении будет расширяться по адиабате 3—4 (рис. 2.), и всасывающий клапан откроется только после снижения давления в цилиндре ниже атмосферного ра (точка 4). В результате количество засасываемого в цилиндр воздуха уменьшается на величину ∆V. Влияние вредного пространства зависит от давления p1 в конце сжатия. При некотором значении p1 точки 2 и 3 и адиабаты сжатия 1—2 и расширения 3—4 совпадут, воздух будет сжиматься до объема вредного пространства Vв.п и снова расширяться, а подача воздуха в сеть, пропорциональная длине изобары 2—3, будет равна нулю.

      Поршневые компрессоры подают воздух неравномерно, поэтому для уменьшения пульсации давления устанавливается ресивер, представляющий собой резервуар, снабженный предохранительными клапанами. Компрессоры имеют промежуточные воздухоохладители рекуперативного типа, масловлагоотделители, фильтры и ряд других элементов, входящих в системы смазки, автоматики.

      Наиболее экономичным способом регулирования производительности компрессоров является изменение числа оборотов. Однако для поршневых компрессоров такое регулирование не получило широкого распространения, так как электропривод на переменном токе, который часто применяется в этих условиях, не позволяет с помощью простых средств плавно изменять число оборотов. Регулирование производительности поршневых компрессоров может осуществляться дросселированием при всасывании, временным переводом компрессора в режим холостого хода, а также изменением объема вредного пространства.

      Центробежные и осевые турбокомпрессоры имеют ряд преимуществ по сравнению с поршневыми установками. Они работают при высоких числах оборотов и, следовательно, более компактны, не имеют изнашивающихся частей, воздух не загрязняется парами масла, что делает их взрывобезопасными; их удобно соединять с турбиной или электродвигателем. Однако в турбокомпрессорах трудно получить высокое давление, особенно при низкой производительности. Для уменьшения производительности нужно снижать число оборотов, что значительно уменьшает величину конечного давления. Наиболее низкие степени сжатия получаются в осевых компрессорах (примерно 1,15—1,35), поэтому их целесообразно применять для подачи больших количеств воздуха при давлении до 0,4 МПа.

       На рис. 3. показана ступень центробежного турбокомпрессора. Здесь 1- рабочее колесо, 2-лопатки, 3- диффузорные каналы. Компрессор состоит из 3—6 и более таких ступеней. Промежуточные охладители, уменьшающие работу сжатия, располагаются между отдельными группами ступеней.

     На рис. 4. приведена схема осевого компрессора. Рабочие лопатки 1 крепятся на роторе 2 барабанного типа. Неподвижные направляющие лопатки 3 служат для изменения направления потока воздуха. В направляющих аппаратах происходит частичное или полное превращение кинетической энергии потока в потенциальную энергию давления (в реактивных компрессорах этот процесс частично осуществляется в каналах рабочих лопаток). К. п. д. осевых компрессоров достигает 90—93%, тогда как у центробежных он составляет 83— 85%.

Однако при уменьшении производительности к. п. д. компрессоров быстро падает. Кроме того, вследствие большой крутизны характеристики осевых компрессоров зона устойчивой работы лежит в пределах 70—100% от номинальной производительности, поэтому их целесообразно применять при постоянном режиме работы, близком к оптимальному. Осевые нагнетатели нашли широкое применение в газотурбинных установках, авиационных реактивных двигателях, в доменном производстве.

     В металлургии привод мощных турбокомпрессоров производится с помощью паровых турбин, что позволяет регулировать режимы их работы, изменяя число оборотов. Менее экономичными способами регулирования являются применение поворотных направляющих лопаток и дросселирование воздуха при всасывании. Для создания условий устойчивой работы турбокомпрессоры имеют противопомпажную защиту, которая при снижении расхода воздуха поддерживает производительность в допустимых пределах, сбрасывая часть сжатого воздуха в атмосферу. Исп. литература: 1) Теплотехника, под редакцией А.П.Баскакова, Москва, Энергоиздат, 1982. 2) Теплотехника, Бондарев В.А., Процкий А.Е., Гринкевич Р.Н. Минск, изд. 2-е,”Вышейшая школа”, 1976.

4 типа воздушных компрессоров

Воздушные компрессоры являются одними из самых необходимых устройств на строительных площадках, так как их можно использовать в качестве источника питания для электроинструментов. Существует множество различных типов воздушных компрессоров, каждый из которых имеет свои уникальные возможности и недостатки.

Воздушные компрессоры подразделяются на принудительного вытеснения или динамического вытеснения , в зависимости от их внутренних механизмов. Вы увидите четыре наиболее распространенных типа воздушных компрессоров:

1. Винтовой компрессор
2. Поршневой воздушный компрессор
3. Осевой компрессор
4. Центробежный компрессор

Мы рассмотрим, для чего лучше всего использовать каждый из них, чтобы вы могли принять обоснованное решение для своего проекта.

Компрессоры прямого вытеснения

Компрессоры прямого вытеснения включают в себя множество различных воздушных компрессоров, которые вырабатывают энергию за счет вытеснения воздуха. Воздушные компрессоры этой категории работают с разными внутренними механизмами, но принцип работы у каждого одинаковый. Полость внутри машины хранит воздух, поступающий извне, а затем медленно сжимает полость, чтобы увеличить давление воздуха и потенциальную энергию.

Винтовые компрессоры

Распространенный тип поршневых компрессоров, роторно-винтовые компрессоры – одни из самых простых в уходе типов воздушных компрессоров, поскольку они оснащены внутренней системой охлаждения и не требуют особого обслуживания.Обычно это большие машины промышленного размера, которые можно смазывать маслом или работать без масла.

Винтовые воздушные компрессоры генерируют энергию через два внутренних ротора, которые вращаются в противоположных направлениях. Воздух попадает между двумя противоположными роторами и создает давление внутри корпуса. Благодаря внутренней системе охлаждения эти воздушные компрессоры предназначены для непрерывного использования и имеют мощность от 5 до 350 лошадиных сил.

Поршневые компрессоры

Другой популярный тип поршневого компрессора – поршневой компрессор.Обычно их можно найти на небольших рабочих площадках, например, в гаражах и при строительстве домов. В отличие от винтового компрессора, поршневой компрессор не предназначен для непрерывного использования. Поршневой воздушный компрессор имеет больше движущихся частей, чем ротационный винтовой компрессор, и эти части смазываются маслом для более плавного движения.

Эти типы воздушных компрессоров работают через поршень внутри цилиндра, который сжимает и вытесняет воздух для создания давления. Поршневые компрессоры могут быть одноступенчатыми или многоступенчатыми, что влияет на диапазон давления, которого они могут достичь.

Если вам требуется больше мощности, вам подойдет многоступенчатый компрессор . В то время как одноступенчатые компрессоры подходят для небольших проектов, таких как деревообработка и металлообработка, многоступенчатые компрессоры обеспечивают мощность, необходимую для интенсивного строительства, такого как сборка и техническое обслуживание автомобилей. Многоступенчатые поршневые компрессоры могут достигать мощности до 30 лошадиных сил.

Динамические компрессоры

Динамические воздушные компрессоры генерируют мощность, нагнетая воздух с помощью быстро вращающихся лопастей, а затем ограничивая воздух для создания давления.Затем кинетическая энергия сохраняется в компрессоре в статическом виде.

Осевые компрессоры

Осевые воздушные компрессоры обычно не используются в строительных проектах, но вместо этого используются в высокоскоростных двигателях на кораблях или самолетах. Они имеют высокий КПД, но намного дороже, чем другие типы воздушных компрессоров, и могут развивать мощность до многих тысяч лошадиных сил, поэтому они в основном предназначены для аэрокосмических исследований.

Центробежные компрессоры

Центробежные воздушные компрессоры замедляют и охлаждают поступающий воздух через диффузор для накопления потенциальной энергии.Благодаря многофазному процессу сжатия центробежные компрессоры могут вырабатывать большое количество энергии в относительно небольшой машине.

Они требуют меньшего обслуживания, чем ротационные винтовые или поршневые компрессоры, а некоторые типы могут производить безмасляный воздух. Они обычно используются на стройплощадках с более высокими требованиями, таких как химические заводы или сталеплавильные центры, так как они могут достигать мощности около 1000 лошадиных сил.

Как выбрать правильные типы воздушных компрессоров?

В дополнение к механизмам выработки энергии и уровням выработки энергии, описанным выше, существует несколько других факторов, которые следует учитывать при выборе правильных типов воздушных компрессоров.

Учитывайте качество воздуха в безмасляных компрессорах

В чистой производственной среде использование масляных воздушных компрессоров может создать проблемы. Большинство воздушных компрессоров используют масло для смазки внутренних механизмов, а пары могут загрязнять воздух, что может привести к повреждению продукции или производственных процессов. При использовании безмасляного воздушного компрессора этот риск значительно снижается.

Хотя безмасляные компрессоры обычно дороже, они являются единственным вариантом для предприятий, гарантирующим чистое производство.Масло все еще может быть необходимо для смазки машины, но внутренние механизмы безмасляных компрессоров содержат другой механизм уплотнения, чтобы гарантировать, что масло не попадет в сам компрессор. Помимо чистого воздуха, безмасляные компрессоры часто имеют более низкие эксплуатационные расходы, поскольку детали не нужно менять так часто.

Эффективное использование энергии

Если вы работаете над длительным строительным проектом, приобретение самого энергоэффективного воздушного компрессора может окупить дополнительные затраты в долгосрочной перспективе.Ниже приведены несколько типов энергоэффективных компрессоров.

Компрессоры с фиксированной скоростью и компрессоры с регулируемой скоростью

Компрессоры

с регулируемой скоростью (VSD) экономят энергию и деньги за счет увеличения или уменьшения мощности по запросу. Для сравнения: двигатели компрессоров с фиксированной скоростью постоянно работают с одинаковой скоростью. Это нормально, пока компрессор работает, но когда агрегат замедляется, двигатель продолжает работать, пока машина не остановится полностью.Энергия тратится впустую во время этого периода охлаждения, поскольку компрессор все еще работает, но мощность не генерируется.

Воздушные компрессоры природного газа

В определенных промышленных условиях компрессор природного газа хорошо работает с электроинструментами и оборудованием. Примеры включают заводы химической обработки, нефтеперерабатывающие заводы и производственные предприятия. Эти агрегаты работают на природном газе вместо дизельного топлива или электричества. Воздушные компрессоры природного газа часто работают более эффективно, чем другие варианты, даже при частичной нагрузке.Они также обладают лучшими возможностями рекуперации тепла, чем электрические компрессоры. Если ваши главные цели – эффективность и экономия энергии, лучшим вариантом может быть установка на природном газе.

Выяснить ограничения переносимости

Если вы перевозите воздушный компрессор с одного места на другое, переносной блок – хороший вариант. Маленькие и легкие устройства по-прежнему могут передавать энергию, но в компактном корпусе. Хотя они не будут такими мощными, как более крупные агрегаты, портативные компрессоры могут быть идеальными для небольших строительных проектов.Некоторые устройства можно даже подключить к автомобильному адаптеру питания для заправки инструмента для рисования аэрографом или инструмента для накачивания шин!

Определите потребность в дополнительных функциях

Существует множество надстроек и дополнительных функций, которые можно использовать с различными типами воздушных компрессоров. Например, несколько соединителей или разветвители воздушных шлангов позволяют подключать несколько инструментов к вашему воздушному компрессору, поэтому вам не нужно подключать и отключать, когда вы постоянно меняете задачи.Воздушные компрессоры с тепловой защитой Надстройки отслеживают внутренний нагрев и останавливают повреждение двигателя при перегрузке машины.

Некоторые воздушные компрессоры имеют системы ременного привода , а не прямой привод, что обеспечивает более тихую работу. Если вы считаете, что вам понадобятся какие-либо из этих дополнительных функций, вы должны убедиться, что типы воздушных компрессоров, которые вы выбираете, будут совместимы с этими инструментами.

Если вы не хотите покупать воздушный компрессор для строительных работ, BigRentz предлагает несколько типов воздушных компрессоров, которые вы можете арендовать для следующей работы.От небольших портативных устройств до промышленных – теперь у вас будет вся необходимая информация, чтобы сделать лучший выбор для вас.

Похожие сообщения

3 типа воздушных компрессоров (плюс преимущества и сравнение)

Получите подробное представление о трех основных типах воздушных компрессоров, а также о плюсах и минусах каждого из них, узнайте о многих преимуществах, которые вы получаете от использования этих пневмоинструментов, и ознакомьтесь со сравнением, основанным на популярности.

С годами воздушные компрессоры и пневматические инструменты в целом эволюционировали, чтобы играть все более важную и большую роль в бытовом и промышленном применении. Он является источником сжатого воздуха для устройств аэрокосмического производства и обеспечивает свободный от загрязнений чистый сжатый воздух.

Независимо от типа воздушного компрессора, все они имеют одну общую функцию – преобразование источника энергии в накопленную энергию в виде сжатого воздуха.

Проще говоря, компрессор всасывает достаточно воздуха и уменьшает его объем.В результате повышается и температура, и давление.

Аспектом уменьшения объема воздуха является «сжатие», которое делают воздушные компрессоры. Этот принцип используется в компрессорах прямого вытеснения для увеличения давления.

Но динамический компрессор (мы поговорим об этом ниже) использует метод, отличный от того, который используют компрессоры прямого вытеснения.

Несмотря на то, что существует множество различных видов воздушных компрессоров, в нашем обсуждении мы сосредоточимся на трех.Один из них – это поршневой компрессор , другой – это ротационный винтовой компрессор , а третий – это ротационный центробежный компрессор .

Каждый тип использует отдельный фильтр воздушного компрессора. Другая классификация может быть основана на:

• Как работает каждый (низкий, средний, высокий)
• Количество ступеней сжатия (одноступенчатый, двухступенчатый и многоступенчатый)
• Метод охлаждения (воздух, вода или масло)
• Метод привода (прямой -муфта, шестерня, турбина, цепь, ремень, двигатель, двигатель, пар)
• Метод смазки (разбрызгивание, принудительная смазка, масляная или безмасляная)

Возможно, вы должны учитывать перечисленные выше пять пунктов при покупке воздушного компрессора.

Теперь подробнее о воздушных компрессорах, а также о каждом из этих трех воздушных компрессоров, независимо от того, какой из них вы используете.

I. Преимущества воздушных компрессоров

Помимо накачивания шин, чистки и покраски, сверления, воздушные компрессоры могут делать гораздо больше. С правильными пневмоинструментами вы можете многого добиться, просто используя стандартный компрессор. Вот некоторые из многих преимуществ использования воздушного компрессора:

1. Простые в использовании пневматические инструменты

Сжатый воздух, который подает внешний компрессор, питает пневматические инструменты.Следовательно, этим инструментам для работы не потребуются отдельные внутренние двигатели.

Кроме того, пневмоинструменты легче, эргономичнее и компактнее стандартных электроинструментов. Поэтому пользоваться ими можно долго, не утомляясь.

2. Вы больше не зависите от воздушных насосов на АЗС

Несколько лет назад воздух на большинстве заправок был бесплатным. В наши дни наоборот.

Даже если вы встретите заправочную станцию ​​с компрессором, скорее всего, она монетная.

Но с собственным воздушным компрессором вы можете заправлять шины, не выходя из дома, без каких-либо неудобств. Просто отремонтируйте накачивающее устройство шины своим манометром.

3. Пневмоинструмент отличается высокой экономичностью

Когда пневматические инструменты постоянно используются в промышленных или коммерческих условиях, они потребляют меньше электроэнергии, чем их аналоги, работающие от сети.

Кроме того, пневматические инструменты более мощные, особенно когда нужно ослабить или затянуть фитинг.

4.Воздушные компрессоры можно использовать и в других целях

Наличие компрессора в качестве источника сжатого воздуха очень полезно, особенно если у него есть воздушное сопло. Вы можете использовать этот инструмент, чтобы выдуть мусор из ваших столярных и поделочных работ.

Более того, вы можете использовать его как пропеллент для аппликаторов и аэрографов для распыления различных веществ. Например, пескоструйные аппараты могут помочь вам быстро удалить покрытия или ржавчину, когда вам нужен сжатый воздух.

Чтобы закрыть пруд или бассейн на определенное время года, необходимо смыть воду с территории.Действительно, компрессор поможет вам в этом легко.

Имея это в виду, давайте обсудим 3 различных типа воздушных компрессоров.

II. Типы воздушных компрессоров по принципу действия

Воздушные компрессоры можно разделить на разные категории, наиболее распространенный из которых основан на принципе действия. В таком случае получаем:

• Вытяжной объем
• Роторно-динамические компрессоры

Объемные воздушные компрессоры можно разделить на следующие категории:

• Ротационные компрессоры
• Компрессоры поршневые

Наверное, вам знакомы такие.Как упоминалось ранее, он улавливает воздух и уменьшает его объем.

Под поршневые компрессоры имеем:

• Мембранные компрессоры
• Линейные компрессоры
• Компрессоры V-образной формы
• Тандемные поршневые компрессоры
• компрессоры одностороннего действия и
• Компрессоры двойного действия

С другой стороны, роторные компрессоры делятся на:

• Лопастные и спиральные компрессоры
• Компрессоры лопастные
• Винтовые компрессоры, в том числе

Что касается второй категории компрессоров Roto-Dynamic , принцип работы другой.В его вращающемся элементе используется крыльчатка.

В результате скорость воздуха увеличивается и преобразуется в давление, замедляя его через диффузор.

В этой категории у нас:

• Центробежные компрессоры
• Осевые компрессоры

В нашем обсуждении мы сосредоточимся на трех типах: поршневые, винтовые и ротационные центробежные компрессоры.

1. Компрессор поршневой (поршневой)

Как и винтовой компрессор, поршневой компрессор также является объемной машиной.Это просто означает, что компрессор увеличивает давление воздуха за счет уменьшения его объема.

Эти компрессоры забирают большой объем воздуха и удерживают его в закрытом резервуаре. Следовательно, машина поднимает этот воздух до высокого давления.

Поршневой компрессор делает это с помощью поршня. Компрессор достигает вращательного движения с помощью электродвигателя.

Поршень движется вверх и вниз внутри цилиндра. Пар, выходящий из всасывающей линии, перемещается через впускной клапан всякий раз, когда поршень опускается.

Когда поршень движется вверх, он сжимает пар хладагента. Затем этот пар выталкивается через выпускной клапан в конденсатор.

Поршневые компрессоры с водяным или воздушным охлаждением в конфигурациях без смазки и со смазкой. Следовательно, они предлагают широкий выбор вариантов производительности и давления.

На рынке доступны как двухступенчатые, так и одноступенчатые поршневые компрессоры.

Поршневой компрессор одностороннего действия, когда он сжимает воздух только с одной стороны своего поршня.Эта категория компрессоров обычно используется для давлений от 70 до 100 фунтов на квадратный дюйм.

В качестве альтернативы компрессор, использующий обе стороны поршня, имеет двойное действие. Аналогичным образом, двухступенчатый воздушный компрессор используется в операциях, требующих высокого давления от 100 до 250 фунтов на квадратный дюйм.

Обратите внимание:

Обычно для поршневых компрессоров от 1 до 50 л.с. В то же время компрессоры мощностью 100 л.с. или более обычно являются ротационными центробежными или винтовыми компрессорами.

Одностороннего действия и диафрагма одинаковы. Единственная разница в том, как движется поршень.

Здесь поршень перемещает диафрагму, которая расширяется и сжимается (в отличие от движения внутри контейнера).

Может быть, вы где-то встречали диафрагменный насос – перекачивающий воду.

Плюсы поршневого компрессора

• Компрессор имеет множество применений как в промышленности, так и в быту
• Низкая стоимость установки
• Низкие затраты на техническое обслуживание, поэтому популярны в газовых и нефтяных операциях
• Может производить высокое давление (400 бар) и мощность (более 500 л.с.)
• Эти компрессоры не имеют проблем, связанных с уносом масла
• Простота эксплуатации / ремонта

Минусы поршневого компрессора

• Самый дорогой из трех типов
• Требуется постоянный осмотр, чтобы он прослужил долго и выдерживал внутреннее давление
• Низкая надежность, поскольку детали подвержены износу
• Большой размер, объемы, стоимость и количество цилиндров делают этот компрессор непривлекательным.

2.Винтовой компрессор

Как уже упоминалось, винтовые компрессоры прямого вытеснения. Они рабочие лошадки во многих отраслях обрабатывающей промышленности.

Если вы столкнетесь с огромным производственным зданием, скорее всего, это винтовой компрессор, на котором работает их производственный процесс. И этому есть какое-то оправдание.

Например, промышленный винтовой компрессор имеет стопроцентный рабочий цикл. Он может работать круглосуточно без выходных.Если быть точным, он служит дольше и работает лучше при таком использовании.

В отличие от компрессоров, в которых используются поршни, винтовые компрессоры не любят регулярно останавливаться и запускаться.

Как работают винтовые компрессоры

Винтовые компрессоры со спиральными лопастями и одноступенчатые винтовые компрессоры являются наиболее популярными типами винтовых компрессоров.

В этом типе 2 вращающихся винтовых винта / ротора помогают сжимать воздух (в отличие от поршней): отсюда и название.

Эти воздушные компрессоры имеют 2 ротора в корпусе.Эти роторы будут сжимать воздух изнутри. У него нет клапанов.

Эти компрессоры имеют масляное охлаждение (с маслоохладителями с водяным или воздушным охлаждением). Сальники уплотняют любой внутренний зазор.

Рабочие элементы не подвергаются воздействию высоких температур, поскольку охлаждение происходит изнутри. Следовательно, роторный компрессор представляет собой агрегат непрерывного действия с водяным или воздушным охлаждением.

Для эффективной работы винтового компрессора используется специальный фильтр. Вот почему эксплуатировать и обслуживать компрессор такого типа очень просто.Переменный рабочий объем и скорость регулируют производительность этого компрессора.

Одна из переменных – золотниковый клапан внутри корпуса, который регулирует его перемещение. Когда мощность этого компрессора уменьшается, золотниковый клапан открывается. В результате часть сжатого воздуха возвращается во всасывающий патрубок.

Винтовые воздушные компрессоры имеют несколько преимуществ, например, плавный выход воздуха без импульсов при сжатых размерах и большой выходной объем.

Винтовые компрессоры могут быть как маслозаполненными, так и безмасляными.В безмасляном устройстве используются воздуховоды специальной конструкции для сжатия воздуха. Таким образом, производимый воздух действительно не будет содержать масла.

Что касается винтового компрессора с масляной смазкой, двигатель или мотор приводит в движение его штыревой ротор. Далее этот охватываемый ротор приводит в движение ведомый ротор. Проще говоря, это происходит благодаря тонкой масляной пленке между ними.

Помимо привода этих роторов, масло уплотняет камеру сжатия, одновременно действуя как охлаждающая жидкость.

Плюсы винтового компрессора

• Первоначальная цена установки и закупка винтового компрессора ниже, чем у поршневого компрессора
• При правильном уходе этот компрессор может прослужить от 2 до 5 раз дольше
• Использует низкую энергию, поскольку компрессор работает на низкой ступени – по крайней мере, большую часть времени
• Его цикл охлаждения может длиться долго
• Для винтового компрессора с масляным охлаждением он не создает горячих точек, так как охлаждение происходит внутри.

Минусы винтового компрессора

• По сравнению с поршневыми компрессорами, винтовые компрессоры стоят дороже
• Винтовые компрессоры с производительностью менее 2000 литров в минуту требуют большего обслуживания, чем поршневые компрессоры
• Если техническое обслуживание игнорируется или используются нестандартные детали и неподходящее масло, компрессор будет очень уязвим.
• Для обслуживания колеса этого компрессора также требуется опытный человек

3.Ротационный центробежный компрессор

Ротационный центробежный компрессор – динамический. Он основан на передаче энергии от вращающегося рабочего колеса воздуху. Рабочее колесо представляет собой диск с радиальными лопатками. Он с силой вращается внутри цилиндра.

В результате этих спинов газ набирает скорость. На этом этапе диффузор преобразует энергию в энергию давления. Затем эта энергия давления перемещается в конденсатор.

По мере увеличения скорости то же самое относится и к эффективности откачки.Поэтому центробежный компрессор предназначен для работы на высокой скорости.

Самое лучшее в центробежных машинах то, что они не имеют цилиндров, поршней или клапанов. Таким образом, вы будете обращать внимание только на коренные подшипники – на случай их износа.

Центробежный воздушный компрессор может быть одноступенчатым или многоступенчатым. Иногда он может быть трехступенчатым, эффективность которого выше, чем у других поршневых и винтовых типов.

Одноступенчатый состоит из одного рабочего колеса.Он перемещает воздух со степенью сжатия до 3: 1 для работы в условиях вакуума или давления. Он имеет консольную крыльчатку или конструкцию балки, которая расположена в неприводной части вала.

Одноступенчатый компрессор выгоднее многоступенчатого. Он обеспечивает высокий КПД и подает импульсный или безмасляный газ.

С одной стороны, многоступенчатые компрессоры имеют от 1 до 10 рабочих колес. Они устроены в разных конфигурациях. В отличие от одноступенчатого, степень сжатия и температура здесь должны оставаться одинаковыми на каждой ступени.

Многоступенчатый компрессор может иметь различную компоновку: двухпоточный, составной или прямоточный.

Центробежные компрессоры по своей конструкции безмасляные. Вентиляционные отверстия и уплотнения вала отделяют смазываемый маслом привод от сжатого воздуха.

Плюсы роторного центробежного компрессора

• Малый вес, простота изготовления и дизайна
• Идеально подходит для непрерывной подачи сжатого воздуха, например, для холодильного агрегата
• Не содержит масел
• Трущобы немногочисленные
• В отличие от объемных воздушных компрессоров центробежные компрессоры имеют высокую производительность.
• Относительно энергоэффективен
• Они не требуют особого обслуживания и отличаются высокой надежностью.
• По сравнению с осевыми воздушными компрессорами, центробежные компрессоры имеют высокую степень сжатия для каждой ступени.
• Не требует специального фундамента

Минусы роторного центробежного компрессора

• Поскольку их давление ограничено, компрессор не идеален для действительно высокого сжатия
• Он сталкивается с проблемой удушья, остановки и помпажа
• Так как он работает на высокой скорости, ему нужен стильный виброопор
• Не приветствует изменения, связанные с составом газа.

III.Сравнение по популярности

Винтовые и поршневые ротационные компрессоры являются наиболее популярными типами воздушных компрессоров. Центробежный компрессор наименее популярен.

Некоторые из аспектов, которые делают поршневые воздушные компрессоры наиболее популярными:

• Цена: наименее дорогая и наиболее экономичная
• Применение: небольшие цеха, кузовные цеха, шинные цеха, небольшие производственные предприятия
• Идеально для: только для периодического использования (рабочий цикл 50-60%)

Винтовой компрессор

Источник: Amazon

• Применение: любая операция, требующая 100% непрерывного рабочего цикла
• Цена: довольно высокая, но высокая экономия энергии
• Идеально для: любой операции, требующей постоянной подачи сжатого воздуха

Это некоторые особенности центробежного компрессора :

• Применение: на полной мощности, высокоэффективен там, где спрос постоянно.
• В отличие от винтовых компрессоров, центробежные более эффективны
• Цена: намного дороже по сравнению с двумя другими типами
• Идеально для: поскольку он самый большой Среди 3-х типов центробежная конструкция идеально подходит для крупногабаритного оборудования и промышленных компрессоров, используемых в производственных процессах.

IV. Итог

Как вы видели, воздушные компрессоры различаются по многим параметрам. У каждого свой метод смазки, ступени сжатия и метод охлаждения. Кроме того, они различаются в зависимости от того, как работает каждый, и от способа вождения.

Популярность каждого типа компрессора зависит от этих различий и их функций.

Следовательно, вы должны выбрать правильный тип, исходя из ваших потребностей. Учитывайте необходимое количество воздуха. Вам нужен сжатый воздух для специальных целей?

Воздух измеряется в кубических футах в минуту.Вы должны проверить это в спецификациях. Каждый тип компрессора предназначен для разных применений. Подробно:

Винтовые компрессоры обычно используются для длительного применения с низким давлением / высокой скоростью – 7/8 бар.

Безмасляный винтовой компрессор лучше всего подходит для применений, в которых не требуется никакого контакта с маслом.

В то же время винтовой компрессор с впрыском масла более энергоэффективен, чем поршневой. Точно так же его уровень шума низкий и обеспечивает подачу огромного количества сжатого воздуха при относительно низкой температуре.

Наконец, поршневой компрессор идеально подходит для приложений с высоким давлением / низкой скоростью – ниже 30 бар.

Имея всю эту информацию и особенности основных типов компрессоров, теперь вы можете лучше принять обоснованное решение о том, какой воздушный компрессор будет соответствовать вашим потребностям.

Типы воздушных компрессоров

Существует несколько способов сжатия газа, и за прошедшие годы для этого было изобретено множество различных типов компрессоров. Их гениальная конструкция позволяет создавать давление в атмосферном воздухе, и есть три распространенных способа сделать это.Три самых распространенных воздушных компрессора – это поршневой, винтовой и центробежный.

Поршневые воздушные компрессоры считаются машинами прямого вытеснения, что означает, что они повышают давление воздуха за счет уменьшения его объема. По сути, машина всасывает последовательные объемы воздуха, который находится в замкнутом пространстве и поднимает воздух до высокого давления. Поршень внутри цилиндра помогает в этом. Эти типы воздушных компрессоров доступны с воздушным или водяным охлаждением в конфигурациях со смазкой или без смазки, а также предлагаются с различным давлением и мощностью.

Другой тип воздушного компрессора – это винтовой компрессор прямого вытеснения. Наиболее распространенным роторным воздушным компрессором является одноступенчатый винтовой воздушный компрессор со спиральными или спиральными лопастями, заполненный маслом. Этот тип воздушного компрессора состоит из двух роторов, которые находятся в корпусе, и роторы сжимают воздух внутри. Эти агрегаты имеют масляное охлаждение, где масляные уплотнения закрывают внутренние зазоры и не имеют клапанов.

В отличие от двух других, центробежный воздушный компрессор – это динамический компрессор, который основан на передаче энергии от вращающегося рабочего колеса воздуху.Этот компрессор рассчитан на более высокую производительность, поскольку поток через компрессор непрерывный. Центробежные воздушные компрессоры не содержат масла, а ходовая часть с масляной смазкой отделена от воздуха уплотнениями вала и вентиляционными отверстиями.

Поскольку воздушные компрессоры требуют регулярного обслуживания и периодического ремонта, необходимо проводить профилактическое обслуживание, чтобы поддерживать их работу на максимальной мощности. Arizona Pneumatic предоставляет программы ремонта и профилактического обслуживания воздушных компрессоров.

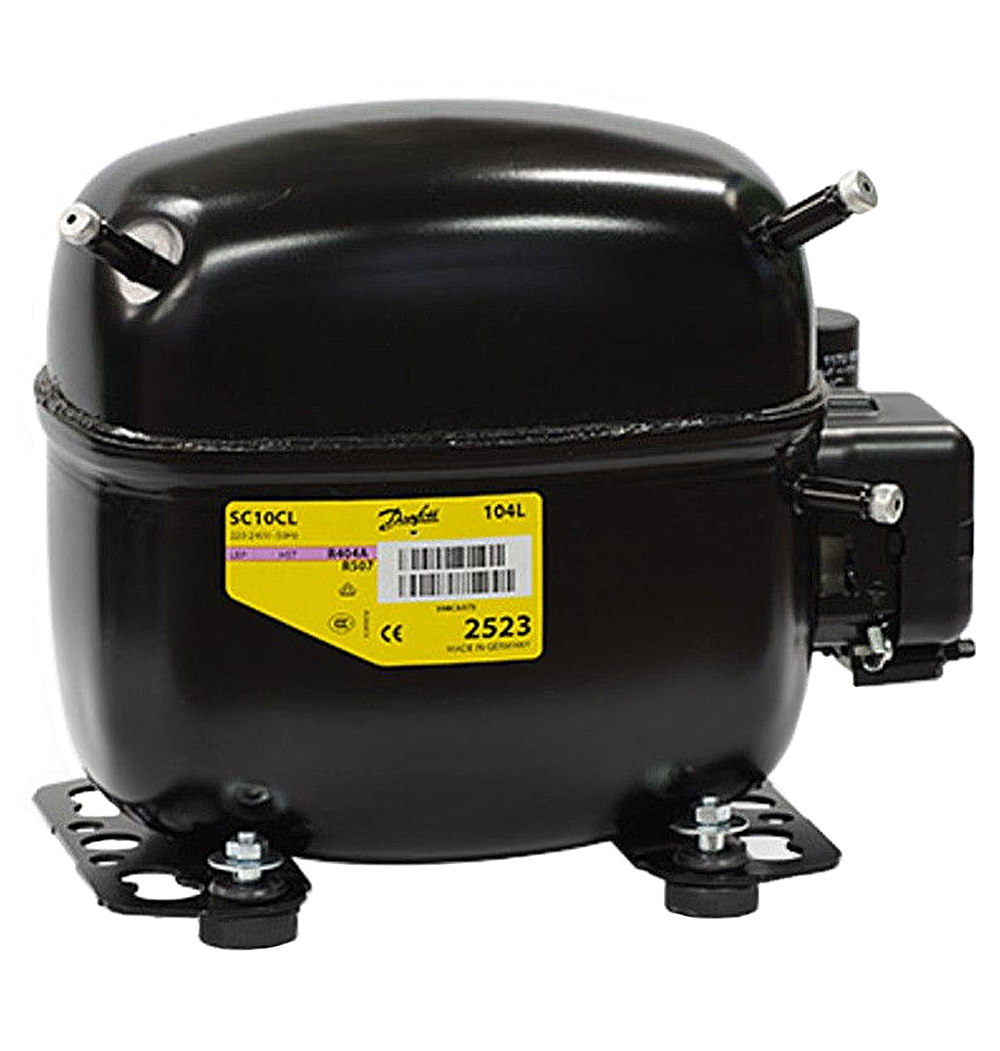

CAREL – Типы компрессоров

Компрессор – это компонент в основе контура хладагента, основанного на так называемом «цикле сжатия пара».

В этом термодинамическом цикле используется испарение хладагента внутри замкнутого контура трубопровода.
В частности, испарение происходит в теплообменнике, называемом испарителем, который поглощает энергию из окружающего воздуха; затем они доставляются в отделение для хранения пищевых продуктов или в кондиционируемое помещение за счет естественной конвекции или конвекции с вентилятором.
То же самое применимо и при использовании воды в качестве среды, которая прокачивается через теплообменник, а затем течет в накопительный бак для использования оконечными устройствами.
После испарения хладагент больше не может поглощать значительное количество энергии, и, следовательно, его необходимо вернуть в жидкое состояние путем конденсации.

Таким образом, возникает проблема наличия среды, достаточно «холодной» для поглощения энергии хладагента, что, естественно, не может быть тем же самым отсеком или пространством, которое только что было охлаждено.

Компрессор затем используется для сжатия хладагента до давления, которое выше, чем в испарителе (в 8-10 раз!), Так что процесс конденсации может происходить при температуре, совместимой с легкодоступным «холодом». источник, как правило, наружный воздух.
Таким образом, конденсация происходит при высокой температуре (обычно 35-55 ° C) внутри теплообменника, где двумя жидкостями являются внешний воздух и хладагент. Последний конденсируется и возвращается в жидкое состояние, при этом наружный воздух будет нагреваться.
Жидкий хладагент на выходе из конденсатора все еще находится под высоким давлением. Таким образом, требуется расширительное устройство для расширения жидкого хладагента и снижения его давления до значения, при котором происходит испарение.
Теперь хладагент вернулся в свое исходное состояние (жидкость при низком давлении и температуре) и снова может поглощать энергию из воздуха или воды.

Следовательно, компрессор выполняет функцию циркуляции хладагента внутри контура, втягивая его в виде газа из испарителя, а затем сжимая его и доставляя под более высоким давлением в конденсатор.
Обеспечивает объемное сжатие, то есть постепенное уменьшение объема с использованием вращающихся или возвратно-поступательных систем. Эта механическая работа подразумевает значительное повышение температуры газа (иногда выше 100 ° C), а также потребление энергии.Потребляемая мощность компрессора зависит от разницы между двумя рабочими давлениями. Хладагент, поступающий в компрессор, должен находиться в газообразном состоянии, поскольку жидкости, как известно, несжимаемы. Компрессор начинает работать, когда агрегату необходимо обеспечить охлаждение, и обычно активируется через системы контроля температуры.

Не все системы кондиционирования воздуха и охлаждения предъявляют одинаковые требования к производительности, шуму, эффективности и рабочему диапазону, поэтому существуют разные типы компрессоров.

Они существенно различаются по способу достижения сжатия: поршневые компрессоры , с возвратно-поступательным движением для создания сжатия и роторные компрессоры, включая роторно-лопастные, спиральные, винтовые и центробежные компрессоры , с вращательным движением для создания сжатия. .

---

3 типа компрессоров для вашего промышленного двигателя

Вы решили, что для вашего текущего применения требуется сжатый воздух.Вы выяснили, сколько воздуха вам нужно, как вы собираетесь приводить в действие компрессор и какой двигатель вы собираетесь использовать для его работы. Пришло время решить, какой тип воздушного компрессора лучше всего подходит для ваших нужд.

Существует 3 типа воздушных компрессоров, которые обычно используются в мобильных промышленных приложениях :

• Поршневые компрессоры
• Винтовые компрессоры
• Пластинчато-роторные компрессоры

У каждого из этих воздушных компрессоров есть свои особые преимущества и проблемы, которые мы разберем в этой статье.

Поршневые компрессоры

Поршневые компрессоры – самые распространенные воздушные компрессоры, используемые в мобильных приложениях , и они знакомы большинству людей. По всему миру существует множество производителей и поставщиков, предлагающих множество вариантов.

Преимущества

Из трех типов компрессоров поршневые воздушные компрессоры обычно имеют самую низкую начальную закупочную цену. Они подходят для работы с малым рабочим циклом.В отличие от многих лопастных и винтовых компрессоров, большинство поршневых компрессоров можно обслуживать или восстанавливать на месте с помощью простых ручных инструментов.

Вызовы Поршневые компрессоры

, как правило, самые большие и тяжелые по сравнению с компрессорами такой же CFM. У них самые подвижные части, и, как и у лопастного компрессора, уносится все больше масла. Поскольку поршневые компрессоры производят воздух, требуется дополнительная обработка для снижения температуры и пульсации воздуха, прежде чем сжатый воздух достигнет ваших инструментов и оборудования.Баллон воздушного ресивера также требуется с поршневым воздушным компрессором и занимает дополнительное место.

Винтовые компрессоры

Традиционно винтовые компрессоры использовались в стационарных установках и не получили широкого распространения в мобильных приложениях. Однако времена изменились, поскольку винтовые компрессоры стали более доступными, а их преимущества все больше признаются в различных отраслях промышленности. Сегодня ротационные винтовые воздушные компрессоры используются во многих промышленных приложениях и производятся большим количеством компаний по всему миру.

Преимущества

Винтовые компрессоры серии

известны долгим сроком службы и большим расходом воздуха при относительно компактных размерах. Применения с высоким рабочим циклом подходят для винтовых компрессоров, поскольку они рассчитаны на 100% -ную работу. Как правило, винтовой компрессор для работы не требует резервуара для воздуха. По сравнению с другими типами компрессоров винтовые воздушные компрессоры имеют меньше изнашиваемых деталей, а техническое обслуживание обычно заключается в замене фильтров и масла.

Вызовы

Винтовые компрессоры обычно имеют более высокую начальную стоимость по сравнению с другими типами компрессоров, но служат дольше, поскольку у них меньше изнашиваемых деталей.
Поскольку большинство винтовых компрессоров, используемых в мобильных приложениях, работают с впрыском масла, они имеют независимый контур смазки. В результате используется масло, специально предназначенное для компрессора, и системе может потребоваться текущее обслуживание.

Пластинчато-роторные компрессоры

Из трех распространенных типов компрессоров, используемых в мобильных приложениях, пластинчато-роторные компрессоры являются наименее распространенными.Производителей лопастных компрессоров меньше, чем поршневых компрессоров, а запасные части найти сложнее.

Преимущества

Как и винтовой компрессор, у роторно-лопастного воздушного компрессора меньше движущихся частей по сравнению с поршневым компрессором. Пластинчатые компрессоры компактны по размеру по сравнению с поршневыми и роторно-винтовыми компрессорами при сравнении аналогичных компрессоров CFM. Они предназначены для непрерывной работы и обеспечивают относительно свободный от пульсаций воздушный поток к вашим инструментам или оборудованию.Роторно-пластинчатый компрессор обычно имеет более низкую первоначальную стоимость покупки.

Вызовы

Как и в случае с другими изнашиваемыми компрессорами, унос масла увеличивается с увеличением срока их эксплуатации. Чтобы этого не произошло, требуется полная перестройка, а это дорогостоящий процесс. Поиск запасных частей и поддержки также может быть проблемой.

Заключение

При выборе компрессора для мобильного приложения следует учитывать множество факторов. Начальная цена покупки, простота и стоимость обслуживания, размер, доступность, расход воздуха и долговечность – все это важно для вашего полного удовлетворения вашим компрессором. Знание того, какой компрессор соответствует вашим потребностям, является важным шагом в окончательной доработке вашей промышленной компрессорной системы.

Посетите нашу OEM-страницу, чтобы узнать, как VMAC может помочь вам создать индивидуальное промышленное приложение!

Руководство по покупке: типы компрессоров | Мастерская Компрессора

Правильный воздушный компрессор для вас

Существует так много типов и моделей воздушных компрессоров, что легко запутаться.И помимо множества моделей и размеров, есть дополнительные опции, такие как сушилки и фильтры.

Не волнуйтесь. Как только вы знаете, что искать, покупка подходящего воздушного компрессора – довольно простой и понятный процесс .

Чтобы принять правильное решение, мы должны знать:

1. Лучший воздушный компрессор типа для нашего применения.
2. Требуемое давление .
3. Требуемая мощность (расход) воздушного компрессора.
4. Дополнения и опции ..

Здесь в основном представляют интерес два типа воздушных компрессоров: винтовой воздушный компрессор и поршневой воздушный компрессор с возвратно-поступательным движением. очень важно выбрать правильный тип для вашей ситуации. Я дам вам несколько основных практических правил, чтобы вы могли быть уверены, что купите правильный тип.

Затем есть давление и мощность компрессора. Все дело в размере и мощности.

Слишком маленький воздушный компрессор не справится со своей задачей, но слишком большой компрессор может быть еще хуже (подумайте о потраченных впустую деньгах на слишком дорогом компрессоре, более высоких затратах на техническое обслуживание, более высоких затратах на энергию).

Наконец, нам нужно решить, нужны ли нам дополнительные принадлежности, такие как осушители сжатого воздуха, фильтры и тому подобное.

Я расскажу об этих моментах один за другим.

Но сначала давайте поговорим об основах: давлении воздуха и мощности компрессора.

Какой тип воздушного компрессора мне нужен?

Два самых популярных типа воздушных компрессоров:

• Поршневой воздушный компрессор
• Винтовой воздушный компрессор

Другие типы включают спиральные, турбо, пластинчато-роторные компрессоры, но они в основном используются для определенных приложений.На данный момент вы можете забыть об этом, давайте сосредоточимся на двух основных типах воздушных компрессоров: поршневом компрессоре и роторно-винтовом компрессоре.

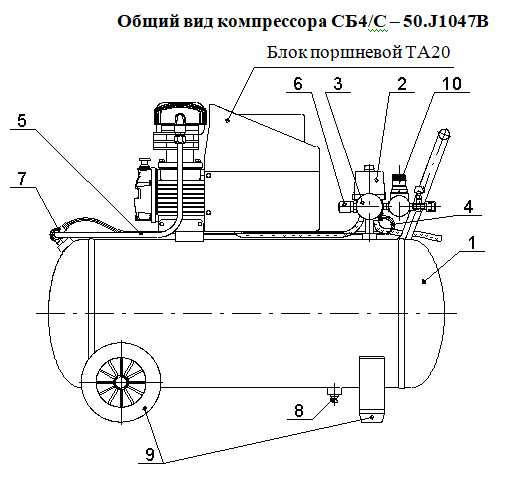

Компрессор поршневой

Поршневой компрессор сжимает воздух с помощью одного или нескольких цилиндров / поршней. Поршни перемещаются вверх и вниз (= совершают возвратно-поступательное движение) внутри цилиндров для сжатия воздуха. Для подробного объяснения посетите мою страницу поршневого воздушного компрессора.

Поршневые компрессоры:

• Может быть от низкого до очень высокого давления (7 – 1000 бар или 100 – 15.000 фунтов на квадратный дюйм)
• Малоемкость
• Предназначены для периодического использования

Поршневые компрессоры – это относительно небольшие компрессоры. Они развиваются примерно до 10 л.с. (или 7 кВт). Их часто можно найти или использовать для:

• Мастерские
• Гаражи
• Сделай сам / в домашних условиях
• Малый бизнес
• Строительные работы (гвоздезабиватели и др.)

Я расскажу о различиях и преимуществах одноступенчатых воздушных компрессоров по сравнению с двухступенчатыми и дуплексными воздушными компрессорами в руководстве по покупке поршневого воздушного компрессора).

Компрессор винтовой

Винтовой компрессор сжимает воздух двумя винтами (роторами), которые вращаются в противоположном направлении внутри корпуса. Воздух попадает между роторами и сжимается. Для подробного объяснения посетите мою страницу роторного винтового компрессора.

Винтовые компрессоры:

• Низкое давление (7-15 бар или 100-215 фунтов на кв. Дюйм)
• Высокая вместимость
• Предназначены для непрерывного использования (24 часа в сутки)

Роторно-винтовые компрессоры – это большие промышленные машины.Они начинаются с мощности примерно от 10 л.с. (7 кВт) до более 1000 л.с. (700 кВт). Самая большая машина, над которой я работал, – это воздушный компрессор мощностью 2000 л.с. (1500 кВт)!

Как узнать, какой тип воздушного компрессора вам подходит

Купите поршневой компрессор , когда вам нужно небольшое количество воздуха и вы не используете сжатый воздух постоянно (например, в мастерской для пневматических инструментов). Если у вас ДЕЙСТВИТЕЛЬНО есть большие инструменты, которым требуется много воздуха (но вы используете их только время от времени), лучше установить больший ресивер сжатого воздуха, чем покупать поршневой компрессор большего размера или даже винтовой компрессор.

Если ваш компрессор простаивает более 60% времени, часто лучше приобрести поршневой компрессор. Поршневые компрессоры не боятся стоять на месте (даже предпочитают не работать все время). Но имейте в виду, что когда вы ДЕЙСТВИТЕЛЬНО используете воздушный компрессор, мощность поршневого компрессора достаточно велика.

Если вам нужно высокое давление (выше 1500 фунтов на кв. Дюйм), поршневой компрессор – единственный выход. Винтовые компрессоры работают с максимальным давлением около 150 фунтов на кв. Дюйм (10 бар).

Купите роторно-винтовой компрессор , если вам нужен воздух постоянно.Если у вас есть большая мастерская, где все время используется сжатый воздух, или если у вас есть завод с одной или несколькими машинами, использующими сжатый воздух.

Винтовые компрессоры не любят стоять на месте; это делает их ржавыми и старыми.

Поршневые и винтовые компрессоры

	Поршневой	Вращающийся винт
Давление [psi]	до 15000 фунтов на кв. Дюйм (1000 бар)	До 15 бар (215 фунтов на кв. Дюйм)
Объем [куб. Фут / мин]	от 1 до 70 куб. Футов в минуту	от 20 до 500 куб. Футов в минуту и ​​выше
Использование	Мастерская, подрядная работа, на дому, поделки	Большие мастерские, промышленное использование
Примечания	Для периодического использования.Не против стоять на месте	Для постоянного использования. Лучше всего, когда он работает 24 часа в сутки, 7 дней в неделю.

Покупка воздушного компрессора

К настоящему времени у вас должно быть довольно хорошее представление о:

• Какой тип воздушного компрессора подходит вам
• Необходимое давление
• Емкость, которая вам нужна.

Теперь пришло время найти для вас идеальный воздушный компрессор!

Я создал для вас два руководства по покупке: руководство по покупке поршневого воздушного компрессора и руководство по покупке винтового воздушного компрессора.

---

Самый простой способ найти идеальный поршневой воздушный компрессор!

Щелкните здесь, чтобы ознакомиться с моим руководством по взаимным покупкам. Показывает:

• Разница между одноступенчатыми, двухступенчатыми и дуплексными воздушными компрессорами.
• Будет ли приобретаться агрегат с ременным или прямым приводом.
• Что такое рабочий цикл и почему это важно.
• Плюсы и минусы различных марок и моделей, имеющихся на рынке.

Кроме того, я создал обзор , отсортированный по давлению и производительности, для всех производителей поршневых воздушных компрессоров мэра .

Перейти к моему руководству по покупке поршневого компрессора

---

Самый простой способ найти идеальный винтовой компрессор!

Щелкните здесь, чтобы ознакомиться с моим руководством по покупке винтового компрессора. Показывает:

• Как сэкономить огромное количество энергии в долгосрочной перспективе (большое дело!)
• Необходимые опции (частотно-регулируемый привод, осушители воздуха, наполнители, конденсатоотводчики и т. Д.).
• Плюсы и минусы различных марок и моделей, имеющихся на рынке.

Кроме того, я создал обзор , отсортированный по давлению и производительности, для всех основных производителей винтовых воздушных компрессоров .

Перейти к моему руководству по покупке винтового компрессора

Так много типов воздушных компрессоров. Какая разница?

Какие существуют различные типы воздушных компрессоров?

Существует два основных принципа сжатия воздуха или газа: сжатие с принудительным вытеснением и динамическое сжатие.

К компрессорам прямого вытеснения относятся:

• Компрессоры поршневые (поршневые)
• Спиральные компрессоры (двухроторные)
• Винтовые компрессоры (однороторные)

Динамические компрессоры, также называемые центробежными компрессорами, работают при постоянном давлении вместо потока. Вот принципы, лежащие в основе каждой из этих технологий.

Компрессоры вытеснения

Компрессоры прямого вытеснения имеют полость, через которую в машину поступает объем газа при атмосферном давлении.Затем эта камера становится меньше, уменьшая объем и в то же время увеличивая давление газа.

Например, в поршневых компрессорах поршень перемещается вверх по цилиндру, сужая пространство над ним, что означает, что давление воздуха должно увеличиваться, чтобы он мог поместиться в меньшую полость.

Поршневые компрессоры могут включать несколько ступеней сжатия для достижения желаемого давления, что делает их особенно подходящими для применений с высоким давлением.Имеются как смазываемые, так и безмасляные конструкции со специальными конструкциями и способными сжимать газы, отличные от воздуха.

В двухроторном компрессоре (винтовом или зубчатом) воздух улавливается и герметизируется (обычно с помощью масла, но иногда с помощью воды, специального тефлонового покрытия или чрезвычайно малых допусков) между профилями охватываемого и охватываемого ротора. Когда роторы вращаются и зацепляются, воздух выталкивается вдоль роторов в все меньшее и меньшее пространство, и, опять же, давление будет увеличиваться, позволяя заданному объему воздуха помещаться в полости в камере сжатия.

Есть несколько типов компрессоров с одним ротором – лопастные, жидкостные и спиральные. Atlas Copco предлагает спиральные компрессоры SF в качестве основного предложения в этой категории. Однако некоторые из наших вакуумных насосов также используют эту технологию… но наоборот. В спиральном компрессоре один ротор спиральной формы колеблется относительно такой же неподвижной спирали, и по мере того, как эти спирали движутся друг относительно друга, полость, удерживающая воздух между ними, становится все меньше.Это уменьшение объема заставляет фиксированный объем всасываемого воздуха увеличивать давление. Объемные компрессоры

иногда называют компрессорами с постоянным потоком, поскольку компрессор будет производить одинаковый поток при заданных оборотах двигателя, независимо от давления на выходе.

Динамические компрессоры

Это немного интереснее – подумайте о турбомоторах и реактивных двигателях! В производстве сжатого воздуха вы вряд ли найдете слишком много эжекторных или осевых компрессоров, потому что обычно они используются для полетов с двигателями. Однако радиальные динамические компрессоры определенно представляют для нас интерес, и их чаще называют центробежными или турбокомпрессорами. В динамическом компрессоре повышение давления достигается за счет ускорения газа с помощью крыльчатки, а затем замедления быстро движущегося воздуха в диффузоре и улитке для преобразования кинетической энергии в давление. Обычно центробежный или турбокомпрессор используется в химической и нефтехимической промышленности, производстве электроэнергии, промышленных газах, на заводах по производству стали или стекла и даже на заводах по производству удобрений, фактически везде, где требуются большие объемы воздуха.

Качество воздуха: безмасляные и масляные воздушные компрессоры с впрыском

Atlas Copco предлагает широкий ассортимент продукции и может удовлетворить любые потребности в сжатом воздухе. Так почему бы нам не начать с качества воздуха, основными категориями которого являются маслозаполненные / маслозаполненные технологии и безмасляные компрессорные технологии. Большинство воздушных компрессоров на рынке полагаются на масло в камере сжатия для смазки, уплотнения и охлаждения, но, конечно, это означает, что часть масла будет смешиваться с воздухом, и микроскопические капли масла пройдут через машину и остановятся. в сети – и, в конечном итоге, в процессе или продукте.

В некоторых доступных решениях для безмасляного воздуха используются компрессоры с впрыском масла и группы фильтров, но отсутствие масла на них не может быть гарантировано на 100%. Если ваш технологический процесс не допускает контакта масла с продуктом, то безмасляный компрессор – единственный способ гарантировать, что нет возможности загрязнения маслом. Проще говоря, безмасляный компрессор гарантирует, что масло или смазка не попадут в зону сжатия компрессора. Метод сжатия будет аналогичным по своей природе, но безмасляный компрессор предназначен для использования альтернативных методов уплотнения, чтобы гарантировать, что масло не может попасть в пространство сжатия. С точки зрения стоимости безмасляные компрессоры в первую очередь дороже, но их эксплуатационные расходы обычно ниже с точки зрения расходных материалов, таких как сменные фильтрующие элементы, и, конечно же, нет риска загрязнения продукта. Atlas Copco является пионером в области безмасляных компрессоров, а также первым из крупных производителей компрессоров, соответствующих классу 0 ISO 8573.1, гарантирующий безмасляный воздух.

Компрессоры с фиксированной скоростью и компрессоры с регулируемой скоростью

Мы слышали об этом, но почему технология привода с регулируемой скоростью (VSD) экономит энергию по сравнению с фиксированной скоростью? Проще говоря, разгадка кроется в названии! Компрессоры с фиксированной скоростью работают на одной фиксированной скорости и очень эффективны при работе полностью под нагрузкой 100% времени, когда двигатель работает и вырабатывается сжатый воздух.Неэффективность наступает, когда агрегат разгружается и (перестает производить воздух). Хотя в конечном итоге компрессор остановится, он некоторое время тратит на вращение двигателя и использование энергии, на самом деле ничего не производя, и, следовательно, тратит энергию впустую. VSD или, если быть точным, привод с регулируемой скоростью вращения, вращает двигатель в зависимости от необходимого количества воздуха: если потребность увеличивается, то двигатель ускоряется, если потребность уменьшается, двигатель замедляется и использует только необходимую энергию. для производства необходимого воздуха – следовательно, энергия не тратится впустую.Фактически, VSD может снизить потребление энергии до 35% или даже 50%, в зависимости от технологии VSD.
