Виды линий на чертеже: Типы линий на чертеже и их назначение

alexxlab | 29.04.1996 | 0 | Разное

Какие линии для чертежа определены ГОСТом и как их правильно изображать

Линии – это язык чертежа, посредством которого специалисты читают графическое изображение. Для обозначения различных частей изображаемой детали используются разные типы линий, которые регламентируются ГОСТами.

Без знания их невозможно добиться точного грамотного воспроизведения детали. Виды линий описаны в ГОСТе 2.303-68 («Единая система конструкторской документации»). Дополнительно следует вооружиться ГОСТом 3456 – 59.

Содержание

• 1 Где почитать о линиях в чертежах
• 2 Виды линий для чертежа по ГОСТу
• 3 Последовательность черчения линий
• 4 В каком порядке прорисовывать линии на эскизе
• 5 То, что обязательно нужно знать о линиях на чертеже

Где почитать о линиях в чертежах

Еще раз акцентируем, что на сегодняшний день действительным остается старый добрый ЕСДК 1968 года, который стал базой для межгосударственного стандарта 2.109-73.

Документ 1968 года используется большинством инженеров и преподавателей, так как является универсальным для всех отраслей, связанных с чертежами.

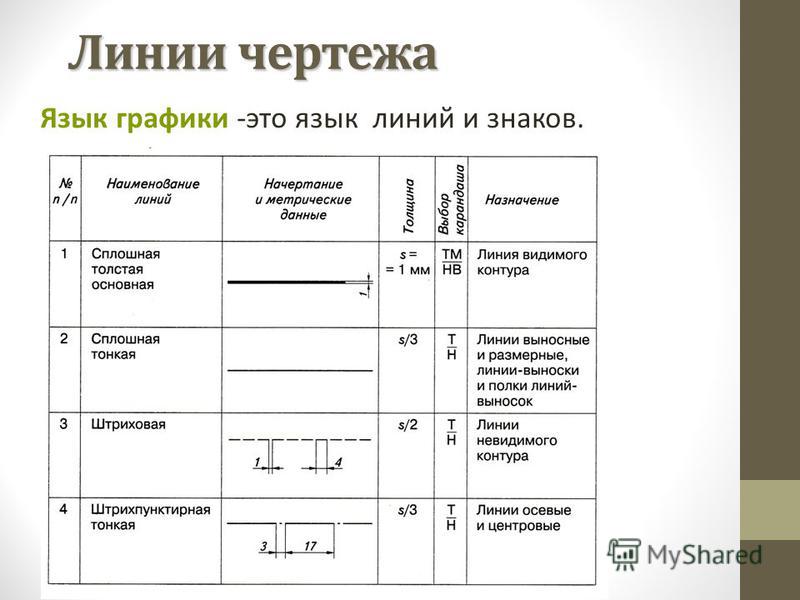

ЕСДК подает информацию о линиях в виде таблицы, указывая разновидность и допустимую толщину линии. Названные стандарты послужили основой для данной публикации.

Виды линий для чертежа по ГОСТу

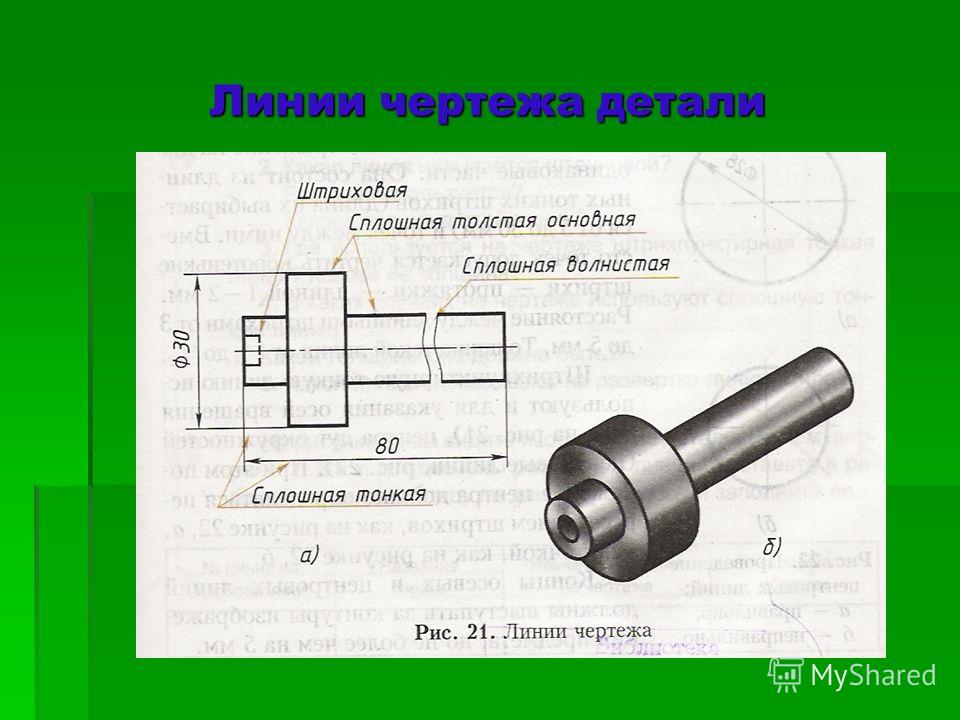

В зависимости от толщины и начертания ГОСТ выделяет 9 типов линий, рассмотрим их детальнее:

1. Толстая сплошная линия (ее еще называют основной) используется, чтобы начертить видимый контур объекта или контур сечения, которое входит в состав разреза. Толщину этой линии определяют в первую очередь (в пределах 0,5 мм – 1,4 мм), а далее на нее обращают внимание при подборе толщины остальных элементов изображения. Обратите внимание на то, что толщина основной линии обозначается как «S».
2. Тонкие сплошные линии толщиной S/3 до S/2 используют для нанесения штриховки, выносных и размерных линий, изображения пограничных деталей, черчения наложенного сечения.


   Линии обозначаются в зависимости от толщины

3. Сплошная волнистая линия (от S/3 до S/2) используется для обозначения разрывов, разреза, разграничения вида.
4. Штриховая линия, толщина от S/3 до S/2, применяется для изображения невидимого контура.
5. Штрихпунктирные тонкие – это осевые линии, линии сечения, которые чертятся для вынесения или наложения сечений в толщину, запомните, что они не должны превышать от S/3 до S/2.
6. Утолщенную штрихпунктирную линию используют, когда требуется изобразить части, расположенные перед секущей поверхности или же обозначить поверхности для обработки (термическая или покрытие). Параметры толщины колеблются от S/2 до 2S/3.
7. Разомкнутая линия применяется для нанесения сечения, в толщину она должна достигать от S до 1,5S.
8. Тонкой сплошной с изломами пользуются, когда требуется нанести длинные участки обрыва.
9. Штрихпунктир с двумя точками – тонкая линия (от S/3 до S/2), используемая для отображения сгибов на развертках, изображения крайних или промежуточных участков детали. Кроме того, этот тип применяется для совмещения вида и развертки.

Обратите внимание! Линии штрихпунктирного начертания должны пересекаться и заканчиваться штрихами, длина последних зависит от масштаба изображения.

Последовательность черчения линий

Существует универсальная инструкция для создания чертежей различных деталей, она определяет, в какой последовательности отображать линии.

После подготовки листа (рамка, разметка мест нанесения участков детали) чертят центровые и осевые линии, причем начинают с горизонтальных отрезков.

Линии чертят в определенной последовательности

Отображают окружности и дуги радиусов, начиная с меньших.

Проводят необходимые линии в таком порядке: горизонтальные, вертикальные, наклонные.

Обозначают участки детали посредством специальных линий. Таким образом автор получает эскиз, требующий дальнейшей прорисовки чернилами (см. следующий подраздел).

В каком порядке прорисовывать линии на эскизе

Для того, чтобы изображение получилось четким, с правильными пропорциями толщины линий, следуйте такому алгоритму:

1. Пропишите все числовые данные и размерные обозначения.
2. Наведите основную линию, определив оптимальную толщину (допустимый диапазон см. выше).
3. Наведите отрезки, отображенные штрихпунктиром, а также тонкие сплошные линии. Штриховку сечений пока не трогаем.
4. Прорисуйте утолщенные линии штрихового начертания.
5. Прочертите сплошные волнистые отрезки и тонкие сплошные с изломами.
6. Теперь можно приступить к нанесению штриховки сечений.
7. Нанесите последние детали – стрелки, засечки, подписи-объяснения, обведите названия.
8. Очистите резинкой участки, которые требуют такой манипуляции.

Данная инструкция особенно актуальна для тех, кто выполняет изображения тушью.

То, что обязательно нужно знать о линиях на чертеже

Главной является основная линия, толщина которой колеблется от полсантиметра до 1,4 мм. Толщина зависит от величины рисунка и назначения, сложности и формата.

Толщину дополнительных линий регламентирует ГОСТ. Выбранные размеры линий нужно сохранять для всего чертежа, если он выполнен в одном масштабе.

Используя штриховые линии, нужно следить, чтобы длина всех штрихов была одинакова, как и расстояние между ними. Последнее может быть в 2-4 раза меньше длины штриха.

Уменьшать или увеличивать длину штришков можно лишь с параллельными изменениями толщины.

Изломы сплошных отрезков чертят от руки, таким же образом проводят сплошные волнистые линии. Важно следить, чтобы на линии не накладывались надписи и обозначения размеров.

Как видим, каждая линия выполняет конкретное задание в чертеже, поэтому незнание типов линий и их назначения станет серьезной преградой для корректного восприятия графического изображения.

В этом видео вы узнаете о правилах оформления чертежей:
