Обозначение разреза на чертеже ГОСТ, для чего применяют на чертежах разрезы

Производство любого предмета, будь то составной элемент сложного механизма или целое здание, начинается с работы конструктора по проектированию. Графический чертеж изделия должен быть детализирован настолько точно и четко, чтобы исполнитель сумел прочесть его и выполнить продукт любых размеров и самых сложных форм.

Для чего применяют на чертежах разрезы

Разрезы применяют при проекции полых форм или деталей с углублениями, отверстиями. Внутреннее очертание таких экземпляров на схемах можно изобразить штриховыми линиями. Но в этом случае понадобится  достаточно большое количество штриховых линий, которые пересекутся с линиями контура и между собой. Это затрудняет чтение схемы и может привести к искажениям при изготовлении готового продукта. Чтобы исполнитель имел пред глазами ясный пример внутреннего устройства детали, используют разрез.

Разрез — это изображение объекта, которое получается, если воображаемо рассечь его одной или несколькими плоскостями. Ту часть этого объекта, что находится между вашим взглядом и секущей плоскостью, мысленно отбросьте. На плоскости проекций изобразится то, что получается в самой секущей поверхности — фигура сечения предмета, а также то, что остается в зоне видимости за фигурой.

Что нужно знать, при применении разрезов:

• внутренний контур, который в черчении обозначается штриховыми линиями, теперь становится видимым — обведите его сплошными основными чертами;
• сплошные основные черты, отображающие элементы на части экземпляра, что перед рассекающей поверхностью, проводить не надо;
• фигуру сечения в разрезе заштрихуйте так, как диктуют нормы ГОСТа — в зависимости от вида материала, из которого изготовлен объект;
• представляемое рассечение экземпляра имеет отношение только к этому конкретному разрезу, изменять другие его начертания не стоит.

Разрезы бывают простые и сложные — все зависит от того, каким количеством плоскостей вы планируете разрезать деталь в своем представлении.

Простые делят на вертикальные, горизонтальные и наклонные. Зависит от положения сечения относительно горизонтальной области проекций.

Сложные типы подразделяются на ломаные и ступенчатые.

Источник: cadinstructor.org

Как показать разрез на чертеже по ГОСТ

Единая система конструкторской документации ГОСТ 2.305-2008 четко диктует, как изобразить сооружения и их составные элементы на чертежах (электронных моделях). Эти правила актуальны для всех производственных отраслей. Способы выполнения штриховки различных материалов регламентирует ГОСТ 3.306-68.

Рисунок на чертеже делается по методу прямоугольного проецирования, когда вы предполагаете расположение объекта между вами и соответствующей областью проекций. Чертежный рисунок на фронтальной области принимается в качестве главного, поэтому и располагать объект нужно относительно этой поверхности так, чтобы отображение на ней давало наиболее полное представление о его форме и размерах

Источник: cadinstructor. org

Для выделения разрезов положение секущей поверхности на чертеже отмечается разомкнутой чертой, толщина которой устанавливается в зависимости от толщины основной черты s. Первые и последние штрихи линии сечения не должны пересекать контур соответствующего изображения, на них показывается стрелками направление взгляда. Стрелки наносятся на расстоянии 2…3 мм от внешнего конца штриха.  При сложном разрезе штрихи разомкнутой линии сечения проводят также у ее перегибов.

Разрезы по правилам отмечают надписью всегда из двух букв через тире. При таком обозначении используют прописные буквы русского алфавита размером шрифта 7…10 мм по порядку без повторений, за исключением букв И, О, X, Ъ, Ы, Ь.  Буквы располагаются рядом со стрелками (в противоположной стороне от контура изображения), а также над разрезом.

Источник: sites.google.com

Если секущая плоскость и плоскость симметрии предмета совпадают, а разрезание выполнено на месте соответствующего вида в проекционной связи и не разделено каким-либо другим изображением, то для горизонтальных, вертикальных и профильных разрезов выделять  положение секущей поверхности не нужно и разрез надписью не сопровождать.

Сложные и простые наклонные разрезы подписывают всегда.

В строительных проекционных документах у линии сечения взамен букв допускается применение цифр.

Фронтальный

Источник:  zhannet.jimdofree.com

Вертикальный фронтальный разрез — это изображение, которое получается при мысленном рассечении объекта секущей плоскостью. Она в этом случае должна быть парал­лельной фронтальной плоскости проекций.

Профильный

Источник: jimcdn.com

Это другой вид вертикального разреза. Получается, если мысленно рассечь деталь секущей плоскостью, которая на этот раз должна быть параллельна профильной плоскости проекций.

Горизонтальный

Источник: jimcdn.com

В строительных чертежах их горизонтальные виды еще называют планами. Как следует из самого названия, получается в том случае, если в своем воображении рассечь изделие плоскостью, которая  параллель­на горизонтальной плоскости проекций.

Наклонный

Источник: jimcdn.com

При таком разрезании секущая и горизонтальная плоскости создают между собой непрямой угол. Наклонный разрез используют в определенных случаях:

• если плоскость симметрии элемента образует острый угол с фронтальной или горизонтальной плоскостью проекций, тогда плоскость разрезания просто с ней совмещают;
• если оси соседних отверстий или частей объекта параллельны и находятся в одной плоскости, а она, свою очередь, перпендикулярна горизонтальной или фронтальной и наклонена по отношению к третьей, тогда секущую плоскость совмещают с осями отверстий или частей;
• если общая форма призматического элемента предмета образует острый угол с горизонтальной плоскостью, тогда секущая плоскость проходит перпендикулярно границе элемента.

При построении и расположении и наклонного типа учитывайте направление стрелок на черте сечения. Наклонный разрез можно изобразить на любом месте поля чертежа, а также повернуть до положения, которое принято для этой детали на главном изображении. В этом случае не забудьте к надписи добавить  знак «повернуто».

Местный

Источник: jimcdn.com

Этот способ рассечения помогает выяснить, как  устроено сложное изделие в отдельном ограниченном месте. На виде местный разрез ограничивают волнистой чертой или чертой с изломом. Важно, чтобы линии ограничения не совпадали с какими-либо другими. Обычно местные разрезы на виде не обозначают.

Ступенчатый

Источник: jimcdn.com

Здесь в воображаемом рассечении объекта должны участвовать, как минимум, две, можно и больше, параллельные плоскости. На чертеже вы имеете право их условно совместить. Так же, как и простые разрезы, ступенчатые можно сделать и горизонтальными, и фронтальными, и профильными.

Ломаный

Источник: jimcdn.com

Сложный ломаный разрез получается, когда в вашем воображении рассечение происходит пересекающимися плоскостями. Чтобы изобразить на схеме, условно поворачивайте это множество секущих плоскостей до тех пор, пока не совместите их в одну плоскость.

Направление поворота может быть произвольным.

Совмещение вида и разреза на чертеже

• горизонтальные, фpонтальные и пpофильные pазpезы могут pасполагаться на месте соответствующих основных видов;









Источник: cadinstructor.org

• при соединении вида и соответствующего pазpеза друг от друга их схематически отделяют волнистой сплошной чертой или изломанной чертой. Совпадать с другими линиями чертежа они не должны;
• при соединении симметричных половин вида и соответствующего pазpеза разделительной линией служит ось симметpии;
• соединять половину вида с половиной pазpеза, если какая-либо линия рисунка совпадает с осевой, напpимеp, pебpом, нельзя. Можно большую часть вида соединить  меньшей частью pазpеза или наоборот;
• если изображается тело вращения, то допустимо pазделить между собой вид и pазpез совпадающей со следом плоскости симметрии тонкой штpихпунктиpной линией.
• пpи соединении половин вида и соответствующего pазpеза, спpава от веpтикальной оси и снизу от гоpизонтальной располагается разрез;
• местные pазpезы на виде выделяются сплошными волнистыми линиями, ни в коем случае не совпадающими с другими линиями изображения;

Источник: cadinstructor.org

• фигуpы сечения, полученные pазличными секущими плоскостями в сложном pазpезе, никакими линиями pазделять не нужно;
• расположение сложного ступенчатого pазpеза возможно не только на месте основного вида, а и в любой части чеpтежа;

Источник: cadinstructor.org

• если совмещенные плоскости ломаного разреза будут паpаллельны одной из основных плоскостей пpоекций, то его возможно поместить на соответствующем виде.
• ступенчатый и ломаный разрезы допускается соединить в виде одного сложного разреза.

Сколько может быть разрезов на одном чертеже

Стандарты диктуют для проектировщиков размещать минимальное количество всех типов изображений. Это касается видов, сечений и разрезов. Одновременно нужно руководствоваться  главным правилом — наличие изображений призвано обеспечивать полное представление об изделии. Для полноты картины должны применяются условные обозначения, надписи и знаки, установленные стандартами.

Отличие сечения от разреза

Между такими типами изображений, как разрез и сечение, довольно много общего. И то, и другое — результат воображаемого рассечения какого-то продукта одной или несколькими плоскостями. Положение секущей плоскости в схемах указывается одинаковой линией сечения в обоих случаях. Далекий от тематики человек может вообще не найти на планах и схемах различий между ними. Но отличия все-таки есть.

• разрез демонстрирует то, что находится и в секущей плоскости, и за ней, в то время как сечение дает представление лишь о том, что находится непосредственно в секущей плоскости;
• сечение — это способ показать поперечную форму продукта. Для выделения обозначается штриховкой по типу материала, из которого будет изготовлен этот продукт.

В зависимости от расположения на чертеже, сечения разделяются на вынесенные и наложенные. Вынесенный вид располагают чаще всего на свободном поле и обводят основной линией. Наложенный — непосредственно на изображении предмета и обводят тонкой линией.

На самом деле тонкостей и профессиональных моментов в работе над чертежом достаточно много. Если вы не хотите «промахнуться» в своей письменной лабораторной или курсовой работе на графическом моменте, обратитесь за квалифицированной помощью на сервис Феникс.Хелп, где вам с радостью помогут.

требования, стандарты, примеры правильного оформления



Образец



Согласно требованиям оформления чертежей, прописанным в ГОСТ и технической документации инженерной графики, до начала оформления работы следует разобраться, какие виды изображений следует помещать в документ.

Где искать параметры и виды чертежей и изображений?

Искать необходимые параметры и виды следует в документе «Изображения – виды, разрезы, сечения» в ГОСТ 2.305 – 2008.

В стандартах оформления чертежей прописано: следует выполнять изображение предметов методом ортогонального (прямоугольного) проецирования. Предмет должен изображаться между наблюдателями и соответствующей плоскостью проекции.

Стандарты оформления чертежей допускают использование упрощений и условностей, в результате чего часто нарушается вышеуказанное соответствие. Вот почему при изображении фигуры или предмета в чертеже называется не проекцией, а именно изображением. Хотелось бы напомнить, что заказать чертеж вы можете прямо сейчас.

Выбор главного изображения

В зависимости от цели применения предмета исполнителю следует выбрать наиболее подходящий рисунок. Например, если рассматривать стул в качестве предмета для сидения, то третий рисунок для нас будет совсем неинтересен, так как не несет важную информацию. Самыми важными и информативными изображениями предмета будут рисунок 1 и 2.

Вид чертежа – это изображение видимой части поверхности предмета, которая обращена к наблюдателю.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Виды видов и правильном оформлении чертежей

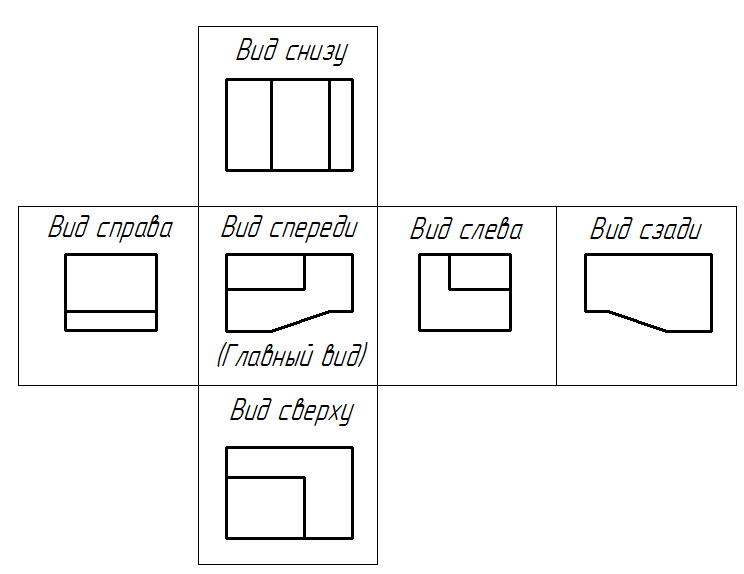

Основные виды



Образец 2





Образец 3

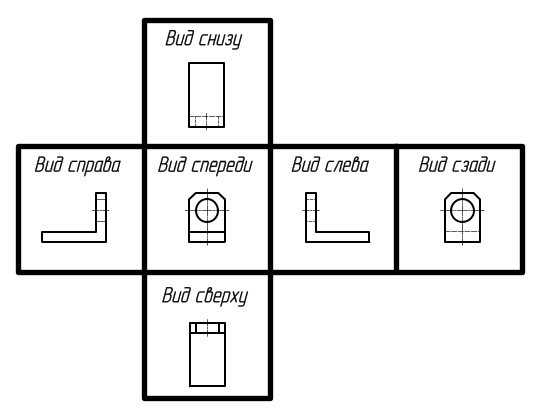

Виды, при которых изображения получены методом проецирования предметов на плоскости проекции. Всего их насчитывают 6, однако наиболее важными из них называют 3: горизонтальная π_1, фронтальная π₂ и профильная π. Другими словами мы получаем вид сверху, вид спереди и вид слева.

При этом на чертежах обязательно нужно подписывать названия видов предмета.

Местные виды в чертежах

Виды, при которых отдельное ограниченное место поверхности предмета изображено на одной из основных плоскости проекций. Такой вид может быть расположен на любом свободном месте листа чертежа.



Образец 4



Отметка выглядит в виде «А», а предмет, связанный с ним, должен быть помечен соответствующей буквой и стрелкой, которая будет указывать направление взгляда.

Исполнитель может ограничить местный вид с помощью линии обрыва (желательно наименьшего размера) или же не ограничивать его вовсе.

Дополнительные виды в чертежах

Дополнительные виды – виды, при которых изображаются непараллельные основной плоскости проекции, получаемые на плоскостях. Дополнительные виды используют в тех случаях, когда невозможно показать предмет на основном виде, не искажая его размеров или формы.

На рисунке дополнительный вид обозначается буквой «А», а связанное с ним изображение помечается стрелкой, показывающей направление взгляда, с соответствующей буквой.

Если дополнительный вид находится в непосредственной связи с определенным изображением, стрелок и надписей не требуется. Дополнительный вид может быть также повернут. В этом случае он помечается специальной круговой стрелкой (знак «Повернуто»).

Эта информация будет крайне полезна для тех, кто собирается выполнять чертеж самостоятельно.

Если же вы в этом не сильно разбираетесь, настоятельно рекомендуем вам не проявлять самодеятельность, а обратиться за помощью в выполнении чертежа для курсовой или дипломной к специалистам. Так вы и время сэкономите, и получите технически грамотную и безупречно оформленную работу.

Автор: Наталья

Наталья – контент-маркетолог и блогер, но все это не мешает ей оставаться адекватным человеком. Верит во все цвета радуги и не верит в теорию всемирного заговора. Увлекается «нейрохиромантией» и тайно мечтает воссоздать дома Александрийскую библиотеку.

Чертежные виды и перспективы

Основные моменты обучения

• Определение функции инженерных чертежей
• Перечислите различные типы чертежей, используемых в производстве трубопроводной арматуры.
• Определите, для чего используются различные чертежи.

Монтажникам трубопроводов и обслуживающему персоналу необходимо базовое понимание инженерных печатных изданий и чертежей для установки и безопасного обслуживания трубопроводов на объекте. Следующая информация представлена ​​в качестве базовой основы для применения инженерных концепций к проектам трубопроводов.

1.1    Функция чертежей

Технический рисунок также называют «языком взгляда». Можно научиться однозначно и ясно изображать объекты, функции или устройства. Основная функция чертежа заключается в передаче информации от проектной группы строительной бригаде и представлении информации в удобном для чтения формате. В зависимости от передаваемой информации чертежи могут варьироваться от простого наброска от руки до подробной 3D-модели. В следующем списке указаны типы чертежей, обычно используемые в производстве трубопроводной арматуры:

• Архитектурные/строительные чертежи
• Общие чертежи общего вида
• Изометрические чертежи катушек
• Эскиз от руки
• Чертежи стандартных деталей
• 3D модель

1.

2    Формат чертежей

Архитектурные/строительные чертежи: Архитектурные чертежи представляют информацию об концептуальном проекте здания или сооружения. Примерами являются гражданские планы объекта, фасады зданий (внешний вид каждой стороны конструкции), чертежи фундамента и чертежи фасадов в разрезе, показывающие уровни чистых полов, уровни основных трубных эстакад и уровни чистых потолков.
Чертежи общего вида (GA): представляют собой ортогональные виды всего объекта, которые показывают взаимосвязь оборудования и трубопроводов с архитектурными/строительными чертежами. Обычно они являются управляющими справочными документами, на основе которых создаются другие чертежи трубопроводов. GA также используются другими специалистами, такими как электрики, для планирования своей работы, такой как прокладка кабелепровода, инструментальных трубок или электрических жгутов.
Изометрические чертежи: получены из чертежей общего вида и используются для разделения системы трубопроводов на меньшие управляемые катушки, которые подходят для предварительного изготовления. Для систем высокой чистоты, требующих прослеживаемости сварных швов, эти чертежи обычно используются в качестве карт сварных швов для записи положения сварных швов и того, какой сварщик их выполнил.
Наброски от руки: часто используется в полевых условиях для передачи или разъяснения незначительных моментов информации между инженерами и монтажниками трубопроводов. Монтажники трубопроводов также должны знать, как рисовать эскизы от руки, поскольку им может потребоваться вернуть информацию для обновления чертежей системы с изменениями, внесенными в полевых условиях.
Чертежи стандартных деталей: Эти чертежи используются для детализации стандартных повторяющихся требований, таких как проемы отверстий, поддержка кронштейнов или анкерные детали. Эти чертежи согласовывались с клиентом и хранились в центральном файле для справки в случае необходимости.
3D-модели: Появление компьютеров и пакетов САПР позволило проектировщикам моделировать все здание, технологическое оборудование и соединительные трубопроводы.

Основные моменты обучения

• Определение различных типов видов, используемых для представления чертежей
• Определить, что такое чертежи ортогональной проекции
• Определите, что такое изометрические чертежи
• Определите, что представляют собой развертки параллельных линий
• Определить чертежи развертки радиальной линии

В дополнение к различным форматам рисования существуют различные виды или перспективы, в которых можно рисовать форматы. Чаще всего используются ортогональная проекция и изометрическая проекция.

2.1    Ортогональная проекция

Ортогональная проекция широко используется для изготовления чертежей и чертежей конструкции, как показано на рис. 1. Ортогональные проекции представляют компонент или систему с помощью трех видов: вид сверху, вид сбоку и вид спереди. Другие виды, например вид снизу, используются для более полного изображения компонента или системы, когда это необходимо.

Рисунок 1 – Типичное орфографическое изображение здания

На рис. 2 показано, как получается каждое из трех представлений. Орфографическая проекция обычно рисуется в масштабе и показывает все компоненты в их правильном отношении друг к другу. Три вида, если они снабжены размерами и масштабом чертежа, содержат информацию, необходимую для изготовления или
. построить компонент или систему.

Рисунок 2 – Ортогональная проекция трех видов твердого объекта

2.2    Изометрическая проекция

Изометрическая проекция представляет единый вид компонента или системы. Вид обычно сверху и под углом 30°. Это обеспечивает более реалистичное трехмерное изображение. Как показано на рис. 3, это представление облегчает просмотр того, как выглядит система и как ее различные части или части связаны друг с другом. Изометрические проекции могут быть выполнены в масштабе или нет.

Рисунок 3 – Изометрический чертеж твердого объекта

Изометрические чертежи обычно используются для придания ясности сложным узлам труб с большим количеством деталей и различными компонентами трубопроводов. До внедрения САПР они обычно выполнялись в виде линейных изометрических изображений, как показано на рис. 4а, однако при умелом использовании пакетов 3D САПР, которые имеют обширные библиотеки компонентов, выполнение графической изометрии, как показано на рис. 4б, является относительно простой задачей.


Рисунок 4а – Линейная изометрия трубы. Рисунок 4b Изометрическая схема трубной катушки

2.3    Развертка параллельных линий

Развертка параллельных линий используется для разработки шаблонов квадратных, прямоугольных и цилиндрических форм (призм). Метод делит поверхность на серию параллельных линий, чтобы определить форму узора. На рисунке 5 ниже показано, как развивается параллельная линия усеченного цилиндра.
Окружность круга разделена на 12 равных пространств, которые вытянуты в виде справа. Параллельные линии дают нам длины хорд, которые проецируются на вытянутые хорды, которые представляют собой хорды на окружности цилиндра. Это дает нам ряд высот, которые соединяются от руки, чтобы дать истинное развитие формы поверхности цилиндра. По сути, это «развертывание» цилиндрической формы из трех измерений в два измерения.

Рисунок 5 – Развертка параллельных линий усеченного цилиндра

Развертка параллельных линий используется для разработки моделей труб, призм и любой цилиндрической формы. Развертку рисунка можно нанести непосредственно на плоскую металлическую пластину. Затем металлу придают форму. Выкройки часто превращают в шаблоны с использованием бумаги или тонкой листовой стали. На формованной стандартной трубе шаблон становится оберткой вокруг шаблона, и его можно использовать снова и снова. Часто размеры цилиндрических труб выходят за пределы доступных на складе труб. В этом случае цилиндр необходимо сформировать из плоской пластины, используя выкройку для придания требуемой формы.

2.4    Развитие радиальной линии

Радиально-линейный метод разработки паттерна используется для разработки паттернов объектов, имеющих сужающуюся форму с линиями, сходящимися к общей точке, называемой точкой вершины. В методе радиальных линий используется ряд радиальных образующих линий, проведенных из общей точки вершины, для создания заданного рисунка или формы. Развертка радиальной линии используется для конических форм, то есть там, где форма сходится к точке вершины (на рабочем расстоянии).

Рисунок 6 – Радиальная развертка усеченного конуса
На рисунке 6 выше показано, как завершается развитие радиальной линии усеченного конуса. Нарисованы две дуги, используя вершину в качестве центральной точки, основание конуса в качестве внешнего радиуса и основание усеченного конуса в качестве внутреннего радиуса. Конус разделен на 12 равных участков, отмеченных 12 раз вдоль большей дуги. Затем они присоединяются к вершине, чтобы придать истинную форму поверхности усеченного конуса. Этот метод рисования часто используется для разработки моделей трубных редукторов или больших конических бункеров.

• Набросок от руки 3 орфографических изображения стола.
• Нарисуйте и вырежьте развертку параллельной линии для цилиндра диаметром 60 мм, усеченного под углом 45º к его оси.

Название	Автор	Арт. Код
Вводный инструктаж, « Кодекс поведения и рекомендации по охране труда и технике безопасности »	СОЛАС
Базовая сварка и изготовление	Вт Кеньон	ISBN 0-582-00536-L
Основы технологии производства и сварки	Ф.Дж. М. Смит	ISBN 0-582-09799-1
Процессы, методики и материалы семинара , 3-е издание, Elsevier Science & Technology	Черный, Брюс Дж. 2004	ISBN-13: 9780750660730
Новые инженерные технологии	Лоуренс Смит и Лиам Хеннесси	ISBN 086 1674480



Источник: http://local.ecollege.ie/Content/APPRENTICE/liu/pipefitting/word/M5_U1_Drawing%20methods%20and%20types.doc
