классификация, правила эксплуатации и хранения

В арсенал пожарных частей входит большое количество техники, оборудования и инструментов. Есть в этом вооружении специальная отдельная категория под названием – пожарные рукава и рукавная арматура. В ее состав входят пожарные рукава разной модификации, а также арматура, которую соединяют с рукавами.


Пожарные рукава

Под этим названием понимают шланги, они же гибкие трубопроводы, которые изготавливаются из разных материалов. Именно по ним организуется подача воды к месту очага возгорания. Сами пожарные шланги оснащаются соединительными головками, с помощью которых рукава соединяются между собой, тем самым, увеличивая длину трубопровода.

Все пожарные рукава делятся на три группы:

  • напорные;
  • всасывающие;
  • напорно-всасывающие.

Напорные

Из самого названия становится понятным, что такие шланги работают под определенным давлением. Поэтому ими оборудуют насосы, помпы и пожарные автомобили. Для насосов и помп применяют рукава, которые могут выдержать давление до 0,1 МПа, для машин – 0,1-0,3 МПа.

Все напорные изделия выпускаются строго по ГОСТам или техническим условиям. К примеру:

  • льняные производятся по ГОСТу 472;
  • прорезиненные по ГОСТ 7877;
  • пластмассовые с армокаркасом – по ТУ 6-19-151;
  • льноджутовые по ТУ 40-10527;
  • покрытые полимерным слоем (изнутри и снаружи) по техническим условиям под номером 40-11118;
  • с использованием латекса по техусловиям 75.080.05.026.

Но необходимо отметить, что технические характеристики и габаритные размеры у всех напорных изделий одинаковые. Длина стандартная – 20 м. Диаметр варьируется в диапазоне 25-150 мм.

Сама конструкция напорного рукава – это несколько слоев из разных материалов. Чаще два: основа и внутренняя гидроизоляция. Последний не только не дает воде проникнуть сквозь основу, но и увеличивает скорость движущейся воды за счет гладкой поверхности нанесенного материала.

Рукав напорный латексированный

Всасывающие

Их используют только в тех случаях, когда необходимо провести водозабор из открытых источников (естественных или искусственных). Изготавливают рукава этого типа по одному стандарту: ГОСТ 5398.

В этом документе обозначено, но всасывающие пожарные шланги делятся на две группы: для воды (маркируются буквой «В») и для перекачки жидкостей, в составе которых присутствуют кислоты и щелочи. Они маркируются буквами «КЩ».

Длина у всасывающих моделей стандартная – 4 м, сечение варьируется в пределах 25-200 мм. Они выдерживают вакуум 0,08 МПа.

Чисто конструктивно всасывающие модели состоят из:

  • внутреннего резинового слоя, который выполняет функции гидроизоляции;
  • тканевой слой;
  • далее укладывается армирующая конструкция в виде спирали из стальной проволоки;
  • затем еще один резиновый слой;
  • тканевая основа внешняя.

Если внешний слой резина, то это шланги марки КЩ, если ткань, то это обычные для воды. Армокаркас не дает рукавам сплющиться, то есть увеличивает срок их эксплуатации.

Всасывающие шланги армированные

Напорно-всасывающие

По сути, это подгруппа предыдущей разновидности. Их использует, если водозабор производится из сети водопровода. То есть труб, в которых вода протекает под определенным давлением. В этом случае всасывающие виды не смогут выдержать то самой давление, что приведет к протечкам, а также снижению напора и скорости.

Противопожарная арматура

В категории пожарные рукава и пожарная арматура последняя занимает дополнительное место. Хотя является неотъемлемой частью техники и оборудования. Без нее сами рукава работать не могут. Здесь небольшое количество:

  1. Насадки. Изготовленные из металла они функционируют по типу патрубка. По сути, это кусок трубы, который вставляется в пожарный рукав, где закрепляется хомутом. С помощью этого типа арматуры формируется поток изливающейся или всасываемой воды. Особое значение они получили на напорных шлангах, когда необходимо сформировать требуемый напор и объем воды.
  2. Головки соединительные. Они выполняют функции соединителей или по-другому переходников. То есть с их помощью соединяются рукава между собой, а также с гидрантом, с запорной арматурой или разветвителями.
  3. Разветвители. Это трубная арматура, с помощью которой можно собрать разветвленную сеть пожарных рукавов. К примеру, на гидрант сначала накручивается разветвитель, а уже к нему присоединяются пожарные шланги.
  4. Фильтр. Это обычная сетка из нержавеющей проволоки, которую устанавливают на всасывающий рукав. Его задача – не дать крупным примесям проникнуть внутрь насосного оборудования, чтобы оно не вышло из строя. Сегодня фильтры – это не просто сетки, это устройства, внутрь которых вставляются пластмассовые шарики. Задача последних – перекрыть обратный ток воды из гибких трубопроводов.
Разветвитель на три потока

Правила использования пожарных рукавов

Существуют четкие правила, как надо правильно эксплуатировать и хранить пожарные приспособления и арматуру, в том числе.

  1. Хранятся напорные модели, размещаемые в автомобилях, в специальных отсеках.
  2. Если на машине хранение формируется в катушках, то их обязательно закрывают водонепроницаемым материалом.
  3. Всасывающие модели укладывают в специальные пеналы. При этом под них обязательно укладывают ленты, которые не дают изделиям истираться в процессе их вытаскивания наружу.
  4. Необходимо стараться прокладку гибкого трубопровода производить не на проезжей части.
  5. Раскладку рукавов производят по лестничным клеткам и проходам так, чтобы они не мешали передвижению пожарных, спасателей и эвакуируемых людей.
  6. Раскладка производится без загибов.
  7. Особое внимание местам, по которым производится прокладка. Участки не должны быть завалены острыми предметами, горящими или тлеющими материалами, залиты горючими материалами, а также активными химическими веществами (кислоты, щелочи и прочее).
  8. Протаскивать внутрь зданий рукава через окна, двери и проломы надо с обязательной установкой специальных приспособлений, которые называются седлами или коленями.
  9. Если по каким-то причинам на рукаве образовалась течь, необходимо ее тут же заделать. Для этого используют зажимы. Они могут быть ленточными или корсетными. Последние в основном используются в тех случаях, если дефект имеет продольный разрез длиною около 10 см. Ленточные используют, если дефект имеет форму отверстия диаметром не более 2 см. После окончания пожарных мероприятий места изъянов отмечаются, зажимы снимаются, а рукава отправляются в ремонт.

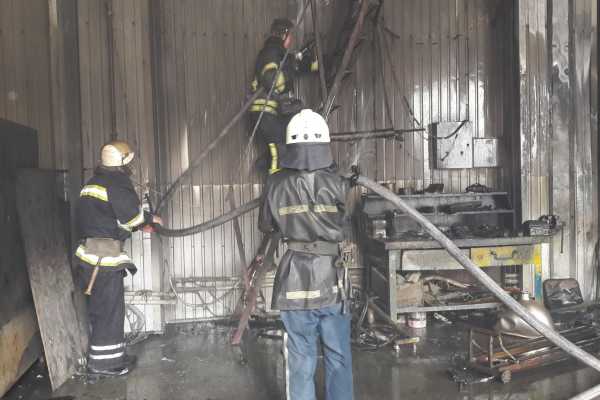

Прокладку пожарных рукавов внутри зданий ведут без загибов

Внимание! Если пожарная рукавная арматура использовалась зимой, то ее необходимо после окончания работ освободить от воды. Лучше дополнительно просушить.

К пожарным рукавам и рукавной арматуре (это указано в правилах эксплуатации пожарных рукавов) необходимо относиться с особой ответственностью, особенно это касается хранения. Вот несколько требований:

  • нельзя их оставлять под солнцем;
  • от нагревательных приборов разного вида рукава и арматура должны храниться на расстоянии не менее 1 м.

Правила жесткие. Их обязательно контролируют, потому что вышеперечисленные пункты влияют на качество изделий.

pozharanet.com

РУКАВНАЯ АРМАТУРА ПОЖАРНЫХ И ЕЕ ПРИМЕНЕНИЕ



содержание   ..  1  2  3   ..





РУКАВНАЯ АРМАТУРА ПОЖАРНЫХ И ЕЕ ПРИМЕНЕНИЕ

К рукавной арматуре относятся:

  • всасывающая пожарная сетка;

  • рукавный водосборник;

  • пожарное разветвление;

  • соединительные пожарные головки;

  • рукавный переходник.

Всасывающая пожарная сетка (рис. 2.1) предназначена для удерживания воды во всасывающей линии при кратковременной остановке насоса, а также для предохранения его от попадания посторонних предметов.



Всасывающая сетка состоит из корпуса, верхняя часть которого имеет штуцер для присоединения соединительной всасывающей

головки 1, обратного клапана 2, рычага для поднятия клапана 3 и решетки 4. Всасывающую сетку присоединяют к всасывающим рукавам с помощью соединительной головки.

При установке пожарного автомобиля для забора воды из открытого водоисточника в насосе и всасывающей линии создается разрежение. Вода под атмосферным давлением поднимает клапан 2 и поступает во всасывающую линию и далее в полость насоса. При остановке насоса клапан

опускается в гнездо и всасывающая линия остается заполненной водой. Чтобы освободить линию от воды, необходимо при помощи веревки, прикрепленной к кольцу, повернуть рычаг 3, клапан приподнимется и вода вытечет из рукава.

Всасывающие сетки выпускают различных типоразмеров (табл. 2.1).

Рис. 2.1. Всасывающая

пожарная сетка

1 — соединительная всасывающая головка; 2 — обратный клапан; 3 — рычаг поднятия клапана; 4 — решетка




Таблица 2.1.




Показатели

Сетки всасывающие

СВ–100А

СВ–125А

Условный проход, мм

100

125

Коэффициент гидравлического сопротивления

Не более 1,5

Пропускная способность, л/с

20

40

Усилие открытия клапана при столбе воды высотой 8 м, Н

176

250

Масса, кг

3,0

3,8




25




Рукавный водосборник — арматура для объединения нескольких рукавных линий в одну, предназначен для подключения пожарного насоса с помощью напорных или напорно-всасывающих рукавов к гидранту. Он также используется при работе с гидроэлеватором и в случае подачи воды перекачкой.

Рукавный водосборник состоит из корпуса-тройника, двух напорных соединительных муфтовых головок ГМ–80 для присоединения напорных или напорно-всасывающих рукавов и выходной соединительной головки для установки на всасывающем патрубке насоса. Внутри корпуса водосборника закреплен шарнирно-тарельчатый клапан для перекрывания одного входного патрубка при работе насоса от гидранта на один рукав.

Пожарное разветвление предназначено для разделения потока и регулирования количества подаваемого огнетушащего вещества транспортируемого по напорным пожарным рукавам. В зависимости от числа выходных штуцеров и условного диаметра входного штуцера различают следующие типы разветвлений: трехходовые РТ–70 и РТ–80 и четырехходовые РЧ–150. Наибольшее распространение имеют трехходовые разветвления. Они имеют три выходных и один входной штуцер.



Четырехходовые разветвления применяют на передвижных насосных станциях и рукавных автомобилях.




Рис. 2.2. Разветвление трехходовое 1 — маховичок; 2 — сальниковое

уплотнение; 3 — шпиндель; 4 — ручка; 5 — входной патрубок; 6 — тарельчатый клапан; 7 — выходной патрубок; 8 — фигурный корпус




Разветвления всех типоразмеров имеют в основном одинаковую конструкцию (рис. 2.2) и состоят из фигурного корпуса 8, входных 5 и выходных 7 патрубков. На всех патрубках разветвлений навернуты муфтовые соединительные головки. Входные патрубки снабжены запорными механизмами вентильного типа с тарельчатым клапаном 6, маховичком 1, шпинделем 3 и сальниковым уплотнением 2. Для переноса разветвления имеется ручка 4.

Для обеспечения подачи воды от пожарных насосов высокого давления (типа НЦПВ–20/200) используют рукавные разветвления на рабочее давление до 3,0 МПа.

РТВ–70/300. Технические характеристики разветвлений представлены в табл. 2.2.

26




Таблица 2.2.







Показатели

Рукавные разветвления

РТ–70

РТ–80

РЧ– 150

РТВ– 70/300

Условный проход входного патрубка, мм

70

80

150

70

Условный проход выходных штуцеров, мм









центрального

70

80

80

70

бокового

50

50

80

50

Рабочее давление, МПа

1,2

1,

0,8

3,0

Масса, кг, не более

5,3

6,3

15,0

15,0

Соединительные пожарные головки — быстросмыкаемая арматура, предназначенная для соединения пожарных рукавов между собой и с пожарным оборудованием. В зависимости от назначения соединительные головки разделяют на напорные и всасывающие.

Напорные

ГР (рукавная головка) ГМ (муфтовая головка) ГЦ (цапковая головка) ГП (переходная головка) ГЗ (головка заглушка)

Всасывающие

ГРВ (рукавная головка всасывающая) ГМВ (муфтовая головка всасывающая) ГЗВ (головка-заглушка всасывающая)



Соединительные пожарные головки (ГР и ГРВ) (рис. 2.3) состоят из втулки 1, несущей в канавке торцевой кромки уплотняющее резиновое кольцо 2 (типа КВ для всасывающих головок и КН для напорных головок) и обоймы 4 свободно надетой на втулку. На обойме два клыка 3 и наружная спиральная наклонная площадка, с помощью которых соединяются две головки, и достигается их


Рис. 2.3. Соединительная пожарная головка

1 — втулка; 2 — уплотняющее резиновое кольцо; 3 — клык; 4 — обойма




27




уплотнение. Рукавные головки навязывают на концы пожарных рукавов соответствующего диаметра.

Муфтовая и цапковая соединительные головки состоят из одной втулки, с одной стороны которой имеется резьба, а с другой, на торцевой кромке — канавка для уплотняющего резинового кольца и по наружной поверхности — два кольца со спиральными площадками. У муфтовых головок резьба внутренняя, а у цапковых — наружная. Головка-заглушка — арматура для закрывания пожарных соединительных головок и представляет собой соединительную обойму с крышкой. Бывает напорная и всасывающая.



Рукавный переходник — арматура для соединения двух пожарных соединительных головок разных условных проходов. Рукавный переходник состоит (рис. 2.4) из двух несущих втулок 1 и 3 с разными условными проходами, соединенных между собой резьбой, и двух обойм 2 и 4, аналогичных соответствующим рукавным головкам.


Рис. 2.4. Рукавный переходник 1,3 — несущая втулка; 2, 4 — обойма













содержание   ..  1  2  3   ..







zinref.ru

Рукавная арматура

Рукавная арматура, включает пожарные соединительные головки, головки-заглушки, рукавный переходник.

Пожарная соединительная головка – это быстросмыкаемая арматура для соединения пожарных рукавов и присоединения их к пожарному оборудованию и пожарным насосам.

В зависимости от назначения пожарные соединительные головки подразделяются на всасывающие (рукавная, муфтовая, головка-заглушка) и напорные (рукавная, муфтовая, переходная, головка-заглушка).

Конструктивно рукавные головки представляют собой штуцера с полугайками, в пазах которых установлены уплотнительные резиновые кольца. Штуцеры служат для соединения с пожарными рукавами, полугайки – для соединения штуцеров, а соответственно, и рукавов.

Муфтовые головки представляют собой муфты для соединения пожарного оборудования с полугайками и трубной резьбой.

Головки-заглушки – арматура для закрывания пожарных соединительных головок.

Рукавный переходник – арматура для соединения двух пожарных соединительных головок разных условных проходов или различных типов.

 Более подробная статья про каждый вид тут:

Виды пожарных соединительных головок

 Читайте подробнее по ссылке про:

Быстроразъемные рукавные соединения

Источник: Пожарно-техническая энциклопедия. —Екатеринбург: Издательский дом «Калан», 2002. —188 с.

fireman.club

4.4. Пожарные рукава, рукавное оборудование, стволы и разветвления

Всасывающие рукава. Всасывающие резинотканевые рукава представляют собой гибкие трубопроводы с металлическими спи­ралями и предназначены для всасывания воды из различных во­доисточников насосами пожарных автомобилей (рис. 18). В зави­симости от назначения и условий работы эти рукава подразде­ляются на две группы: всасывающие, предназначенные для рабо­ты под разрежением, и напорно-всасывающие, предназначенные для работы под давлением и разрежением.

Условия работы всасывающих рукавов зависят от вида водо­источника. Если воду забирают из водоема, то внутри рукава при работе создается разрежение. Если насос соединен с водопрово­дом, то всасывающий рукав находится под избыточным давлени­ем. Рукава обеих групп для целей пожаротушения применяют только типа «В» (для воды). Указанные рукава сохраняют ра­ботоспособность при температуре от — 35 до 50° С.

В зависимости от подачи насосов применяют всасывающие рукава диаметром от 25 до 200 мм. Длина рукавов 2 и 4 м. Стенки всасывающих и напорно-всасывающих рукавов состоят из двух слоев резины с заключенной между ними спиралью, выполненной из оцинкованной стальной проволоки, и нескольких прорезиненных тканевых прокладок, расположенных по наружному слою резины. Поверхность рукава покрыта Односторонней прорезиненной тканью. На концах рукава имеются резинотканевые манжеты без металли­ческой спирали для присоединения соединительных головок, кото­рое осуществляют с помощью оцинкованной проволоки диаметром 2—2,6 мм или металлическими оцинкованными хомутами. Резиновые, слои и прорезиненная ткань обеспечивают рукаву герметичность и эластичность, а проволочная спираль препятствует дефор­мации рукава под действием атмосферного давления. При работе прорезиненная ткань легко воспринимает напряжения, которые воз­никают под действием веса столба воды в рукаве.

Вновь поступившие рукава тщательно проверяют внешним осмотром, обращая особое внимание на повреждения, отслоения и вздутия внутреннего слоя резины и верхнего слоя прорезиненной ткани. Внешняя поверхность рукава не должна иметь местных изменений цвета, масляных пятен и следов плесени. После навяз­ки рукавных соединений рукава подвергают испытанию. Всасываю­щие рукава, выдержавшие испытание, вводят в боевой расчет.

Всасывающие рукава периодически подвергают испытаниям. Но­вые рукава испытывают перед постановкой их в боевой расчет, рукава, находящиеся в эксплуатации,— 1 раз в год и каждый раз после ремонта или при обнаружении дефектов и изменения режима в их работе.

Всасывающие рукава, предназначенные для отбора воды из откры­тых водоисточников, испытывают только разрежением, которое долж­но быть не менее 580 мм рт. ст. и выдерживаться в течение 3 мин, при этом падение разрежения в рукаве не должно пре­вышать 100 мм рт. ст. Если рукава не выдерживают вакуум, то для обнаружения свищей или проколов их испытывают гид­равлическим давлением до 0,5 МПа.

Напорно-всасывающие рукава, используемые для работы от гид­ранта, испытывают гидравлическим давлением и разрежением. При испытании давлением один конец рукава присоединяют к насосу, а на второй его конец устанавливают заглушку, имеющую кран для выпуска воздуха. После этого рукав медленно заполняют во­дой и постепенно поднимают давление воды до 0,8 МПа. Давление поддерживают в течение 5 мин. За это время на рукаве не должно быть разрывов, местных вздутий, а также смятия металлической спирали. Испытание напорно-всасывающих рукавов разрежением производится так же, как и у рукавов первой группы.

Всасывающие рукава, находящиеся в боевом расчете, уклады­вают на пожарном автомобиле в металлические пеналы чистыми, сухими и исправными. Для удобства и быстроты съема рукавов и .предохранения их наружной поверхности от износа в пеналах должны быть прокладочные ленты. Не следует обматывать рукава веревкой, так как она впитывает много влаги, которая вызы­вает загнивание рукава. При прокладке всасывающих рукавов следу­ет избегать крутых поворотов, изгибов, провисаний, острых пред­метов и попадания масла, бензина, кислот и других жидкостей, отрицательно действующих на материал рукава. После исполь­зования рукавов на пожаре или учении их необходимо вымыть и высушить. Моют рукава щеткой с подачей струи воды. Нельзя сушить рукава на отопительных приборах, котлах и при попада­нии на них солнечных лучей.

Напорные рукава. Они предназначены для транспортирования воды и водных растворов под напором (давлением) от пожарных автомобилей до места тушения пожара. Напорные пожарные рука­ва бывают двух типов: непрорезиненные (льняные) и прорези­ненные. Льняной рукав и тканевый чехол прорезиненного рукава состоят из основы, т. е. нитей, расположенных вдоль его длины, и утка — нитей, расположенных поперек рукава. Напорные рукава изготовляют из льняных, хлопчатобумажных, синтетических волокон или их смесей. Для гидроизоляции прорезиненных рукавов внут­реннюю их поверхность покрывают слоем резины или латекса (вод­ного раствора каучука). Герметичность стенок непрорезиненных рукавов достигается в результате набухания от воды волокон.

Напорные прорезиненные рукава выпускают диаметрами 51, 66, 77, 89 и 150 мм. Диаметр непрорезиненных рукавов не более 77 мм. Для удобства эксплуатации рукава непрорезиненные после распаковки круга нарезают на части длиною (20±5) м, прорези­ненные рукава поступают нарезанными длиной (20± 1,5) м.

Напорные рукава делятся на четыре группы прочности в зави­симости от выдерживаемого гидравлического давления:

первая —повышенной прочности (диаметры 51, 66 и 77 мм). Рукава этой группы имеют по длине три цветные просновки;

вторая — усиленные рукава (диаметры 51, 66, 77 и 89 мм), изготовляющиеся с двумя цветными просновками;

третья — нормальные рукава (диаметры 26, 51, 66 и 77 мм), которые имеют одну цветную просновку. К этой группе отно­сятся также рукава диаметром 150 мм, на которых просновки не делают;

четвертая — облегченные рукава (диаметры 26 и 51 мм). Эта группа рукавов подразделяется на льняные и оческовые. Облег­ченные льняные рукава изготовляют без цветной просновки, а оческовые рукава, нити которых содержат очесы льна, имеют одну просновку черного цвета.

Специальные рукава изготовляют диаметрами 77 и 150 мм без просновок, основа ткани – льняная нитка.

Таблица 6

Гидравлическое давление рукавов МПа

Внутренний диаметр, мм

рабочее

испытательное

нормальных

усиленных

повышенной прочности

специальных

нормальных

усиленных

повышенной прочности

специальных

51

66

77

89

150

1,2

1,2

1,2

1,4

1,4

1,4

1,2

1,6

1,6

1,95

1,0

1,5

1,5

1,4

1,8

1,8

1,6

1,6

2,0

2,0

2,4

1,2

Гидравлическое давление рукав, МПа

рабочее

испытательное

Внутренний диаметр, мм

облегченных

Нормальных

усилен­ных

облегченных

Нормальных

усилен­ных

из очеса

льняных

из очеса

льняных

26

51

66

77

0,4

0,4

0,6

0,5

1,2

1,2

1,2

1,2

1,5

1,5

1,5

0,6

0,6

0,8

0,8

1,5

1,5

1,5

1,5

2,0

2,0

1,8

Техническая характеристика напорных прорезиненных рукавов дана в табл. 6, напорных льняных — в табл. 7.

В последнее время изготовляют напорные пожарные рукава из синтетических волокон и с латексным гидроизоляционным слоем. Такие рукава при сохранении гидравлического сопротивления и ‘прочности прорезиненного рукава значительно легче и более эластич­ны. Рукава могут эксплуатироваться в любых климатических зо­нах при температуре до —40° С. Их изготовляют с внутренними диаметрами 51, 66 и 77 мм. Пожарные напорные рукава из син­тетических волокон выдерживают гидравлические давления: ра­бочее— 1,6 МПа, испытательное — 2 МПа.

Напорные рукава на пожарном автомобиле укладывают в гар­мошку, а также в одинарную или двойную скатки. Каждые 6 мес. выполняют перекатку рукавов. Новая складка .прорезиненных рукавов не должна проходить по резиновому шву или находиться в непосредственной близости от него.

Если пожарный автомобиль укомплектован рукавами разных категорий, то при прокладке рукавной линии следует использовать более прочные рукава на начальных участках магистральных и ответвленных линий, а менее прочные – на конечных участках этих линий. Следует избегать прокладки рукавов по острым или горя­щим предметам, беречь рукава от попадания на них горюче-сма­зочных материалов и химикатов. Надо следить, чтобы рукавная линия не имела резких изгибов. Поднятую вверх рукавную линию рекомендуется крепить к конструкции здания с помощью рукавных задержек. Нельзя сбрасывать рукава с крыши, а также с верхних этажей здания. На рукавные линии нельзя сбрасывать части раз­бираемых конструкций. Вентили напорных патрубков насосов следует открывать плавно, чтобы избежать разрыва рукавов от действия гидравлического удара. Нельзя резко повышать давление воды в насосе или резко перекрывать ствол.

В процессе эксплуатации напорные рукава подвергают гидрав­лическому испытанию для проверки их прочности. Испытание про­водится 1 раз в год, а также после ремонта или применения на пожаре в условиях вредных химических и тепловых воздействий, снижающих прочность рукавов.

Для испытания рукава собирают в линию, состоящую из нес­кольких (5—6) рукавов одного диаметра, одинаковой группы проч­ности и категории годности. Один конец линии присоединяют к напорному патрубку насоса, а на второй конец устанавливают заглушку с краником для выпуска воздуха. Вместо заглушки мож­но применять разветвление или перекрывной ствол. Перед началом испытания непрорезиненные рукава заполняют водой и выдержи­вают в течение 5 мин под давлением 0,2—0,4 МПа.

Линию испытательных рукавов заполняют водой до тех пор, пока из нее не удалится воздух. Затем перекрывают запорный вентиль разветвления или крана перекрывного ствола, постепенно в течение 2 мин поднимают давление воды в рукаве до рабо­чего и держат под этим давлением в течение 2 мин. После этого давление снижают до нуля и снова в течение 3 мин поднимают до испытательного и держат под этим давлением в течение 3 мин. В период гидравлического испытания рукава не должны про­пускать воду в местах навязки соединительных головок, иметь разрывов ткани чехла или свищей. Рукава, которые не выдержа­ли испытательных давлений, ремонтируют и вновь испытывают. Если рукава не выдержали повторного испытания, то их исполь­зуют для учебных целей или хозяйственных нужд.

В помещении, предназначенном для хранения пожарных рукавов, должны поддерживаться температура от 0 до 25° С и относи­тельная влажность 50—65%. Для предохранения от попадания на рукава прямых солнечных лучей стекла окон следует окрашивать. Помещение склада должно иметь естественную вентиляцию. Нельзя хранить рукава вместе с горючими и смазочными материалами, растворителями и другими, едкими химическими веществами, от­рицательно влияющими на качество резины и ткани. Рукава, направляемые для хранения на склад, предварительно просуши­вают, а всасывающие и прорезиненные напорные рукава изнутри покрывают тонким слоем талька. Напорные рукава на стеллажах укладывают в одинарные неплотные скатки, установленные верти­кально. Хранение рукавов на складе в штабелях запрещается. При выдаче рукавов со склада в первую очередь следует выдавать рукава более ранних сроков получения.

Рукавное оборудование. Рукавный водосборник ВС-125 (рис. 19) предназначен для подключения пожарного насоса при помощи рукавов к пожарному гидранту или пожарной колонке. Корпус водосборника (из алюминиевых сплавов) имеет два входных и один выходной патрубок, на концы которых навинчиваются муф­товые соединительные головки. Внутри водосборника установлен тарельчатый клапан для перекрытия – второго входного патрубка при соединении насоса на один рукав. Для отбора воды из пожар­ного водопровода устанавливают пожарную колонку на гидрант, а водосборник подключают к всасывающему штуцеру насоса, затем присоединяют рукава. Водосборник периодически, но не менее 1 раза в год, испытывают на прочность, плотность и герметичность гид­равлическим давлением 0,6 МПа. При этом не должно быть течи и потения в местах соединений.

Всасывающая сетка предназначена для защиты всасывающей линии и насоса от попадания в них из водоисточника по9торонних предметов, могущих засорить и повредить насос, а также для удержания столба воды во всасывающей линии при кратковре­менных остановках насоса или в случае залива всасывающей линии и насоса водой при неисправном вакуум-аппарате.

Промышленность выпускает всасывающие сетки трех типораз­меров: СВ-80 для мотопомп, СВ-100 и СВ-125 для пожарных авто­мобилей. Сетка {рис. 20) состоит из конусообразного корпуса с бо­ковыми прорезями у основания и резьбовым штуцером для соедине-

ния с головкой всасывающего рукава, обратного клапана, рычажного устройства для поднятия клапана и предохранительной решетки, прикрепленной к основанию корпуса сетки. Всасывающие сетки пе­риодически, но не менее 1 раза в год, подвергают гидравлическим испытаниям: в надклапанной части сетки создается давление 0,2 МПа, которое поддерживают в течение 3 мин. В исправной сетке не должно быть, пропусков воды через соединения и клапан.

Рукавные разветвления предназначены для разделения огнетушащих средств, подаваемых пожарным насосом по магистральной рукавной линии, на несколько потоков, поступающих в рабочие рукавные линии, а также для регулирования подачи огнетушащих средств в эти линии. Они бывают трех- и четырехходовыми. Наи­большее распространение имеет трехходовое разветвление. Оно имеет три выходных штуцера и один входной. В зависимости от услов­ного прохода у 70 и 80 мм) входных штуцеров они имеют обозна­чения РТ.-70 и РТ-80. Разветвление (рис. 21) состоит из корпуса, руч­ки для переноски, запорных устройств вентильного типа и муфто­вых соединительных головок. Корпус разветвления отливают из алюминиевых сплавов. Периодически, но не реже 1 раза в год, раз­ветвления подвергают гидравлическим испытаниям на прочность и плотность материала давлением, 0,8 МПа в течение 3 мин.

Соединительные головки — устройства для соединения пожарных рукавов, присоединения их к насосу и пожарному оборудованию. Выпускают соединительные головки для всасывающих и напорных рукавов.

Соединительные головки всасывающих рукавов предназначены для соединения их между собой, с насосом и всасывающей сеткой

Работа всасывающих и напорных рукавов на пожаре или учении отмечается начальником караула в специальном журнале. Записи из журнала переносятся в паспорта рукавов не реже 1 раза в 10 дней лицом, ответственным за рукавное хозяйство подразделения. Работа рукава без пуска воды засчитывается, как 20 мин работы в условиях прокладки рукавной линии. Последующее время рабо­ты рукава под давлением прибавляется к этому времени. Они состоят из двух втулок с уплотняющими резиновыми коль­цами и двух обойм, свободно надетых на втулки. Обоймы имеют по два клыка и наклонные спиральные площадки, с помощью которых соединяются головки. Для подтягивания головок исполь­зуют специальные ключи.

Соединительные головки напорных рукавов предназначены для быстрого герметичного и прочного соединения напорных пожар­ных рукавов между собой и с пожарным оборудованием. По своей конструкции они относятся к группе быстросмыкаемых соеди­нений и в зависимости от назначения подразделяются на рукав­ные, цапковые, муфтовые, головки-заглушки ГЗ и переходные (рис. 22).

Рукавные головки навязывают на концы напорных рукавов соответствующего диаметра с помощью мягкой проволоки. У муфтовых головок имеется внутренняя резьба, а у цапковых — наруж­ная. Муфтовые и цапковые головки устанавливают на концах напор­ных патрубков насосов, пожарных колонках, рукавных разветвле­ниях, стволах, внутренних пожарных кранах на резьбе. Головка-заглушка предназначена для соединения с головкой напорных пат­рубков насоса пожарного автомобиля и закрытия их при неработаю­щем насосе, а также при опрессовке насоса гидравлическим давлени­ем. Переходная головка — арматура для соединения напорных рукавов или другого водопенного оборудования с разными услов­ными проходами (диаметрами). Резиновые кольца предназна­чены для уплотнения напорных и всасывающих соединительных го­ловок, работающих в средах воды, воздуха, слабых растворов кислот и щелочей при температурах от 50 до — 50° С, гидравлических давлениях до 2,0 МПа для напор­ных коммуникаций и до 0,3 МПа для всасывающих коммуникаций и разрежении не менее 600 мм рт. ст. По условному проходу кольца для напорных рукавов изготов­ляют размерами 50; 70; 80; 110 и 150 мм.

Рукавный зажим (рис. 23) предназначен для быстрой ликви­дации течи воды из отверстий и свищей в напорных пожарных рукавах без прекращения подачи воды на пожаротушение. Зажим входит в комплектацию пожарных автомобилей. Он состоит из трехсегментной обоймы, изготовленной из прутковой стали и сталь­ной ленты, один конец которой закреплен на оси обоймы, а другой является двухступенчатой скобой. Зажим может быть применен на напорных рукавах диаметрами 50; 70 и 80 мм при длине пов­реждения рукава до 30 мм.

Пожарные стволы. Они предназначены для формирования нап­равления струи огнетушащего средства при тушении пожаров. В зависимости от вида подаваемого огнетушащего средства они разделяются на водяные, водопенные, пенные и порошковые, а в зависимости от пропускной способности и размеров — на ручные и лафетные.

Ручные стволы типа РС-50 и РС-70 служат для создания компактных водяных струй, различаются геометрическими разме­рами и диаметром насадок. Ствол состоит из конусообразного корпуса, насадка, соединительной муфтовой головки. Ствол имеет ремень, служащий для его переноски. Такими стволами в основ­ном комплектуют пожарные автомобили. В стволах РС-50 диаметр насадка 16 мм, в стволах РС-70—19 мм, расход воды соответственно равен 4,7 и 6,6 л./с при давлении 0,3 МПа (рис. 24).

Ручной пожарный комбинированный ствол РСК-50 предназначен для формирования сплошной или распыленной струи воды при тушении пожаров. Ствол входит в комплектацию пожарных ав­томобилей. Он состоит из корпуса, крана, насадка, соединитель­ной напорной головки и ремня. Расход воды при давлении 0,4 МПа равен 2,7 л/с.

Ручной пожарный перекрывной ствол КР-Б предназначен для формирования и направления сплошной струи воды при тушении пожаров. Наличие в конструкции ствола крана обеспечивает воз­можность перекрывать подачу воды. Ствол состоит из корпуса, проб­кового крана, насадка, напорной соединительной головки и ремня. На наружной поверхности корпуса ствола имеется оплетка, окра­шенная в красный цвет и служащая для удобства удержания ствола в. руках при работе. Диаметр насадка ствола КР-Б 13 мм, расход воды при давлении 0,4 МПа равен 3,3 л/с.

Ручные стволы-распылители РС-А (см. рис. 24) и РС-Б пред­назначены для формирования и направления сплошной или рас­пыленной конусообразной струи воды (раствора) при тушении по­жаров.

Стволы РС-А и РС-Б идентичны по конструкции и отличают­ся друг от друга только геометрическими размерами. Ствол сос­тоит из корпуса, распылителя, соединительной муфтовой голов­ки для присоединения к рукаву, устройства для перекрытия по­тока воды и ремня для переноски ствола. Расход воды при давле­нии у ствола 0,4 МПа и подаче сплошной струи равен 3,1 л/с, при давлении 0,6 МПа и подаче распыленной струи 3,5 л/с.

Для получения распыленной струи воды или водного раствора пенообразователя большой длины с равномерной плотностью и вы­сокой степенью распыления жидкости применяются распылители ” турбинного типа (рис. 25). Распылитель состоит из корпуса, на оси расположена крыльчатка, которая вращается водой, протекаю­щей через отверстия в крышке корпусу. С помощью резьбовой части корпуса распылитель, как насадок, соединяется со стволом. Угол распыления воды зависит от угла наклона лопаток крыль­чатки. Дальность струи определяется общим расходом воды и пло­щадью отверстий в корпусе распылителя.

studfiles.net

ПОЖАРНЫЕ РУКАВА, РУКАВНОЕ ОБОРУДОВАНИЕ, СТВОЛЫ И РАЗВЕТВЛЕНИЯ — МегаЛекции

Всасывающие рукава.Всасывающие резинотканевые рукава представляют собой гибкие трубопроводы с металлическими спи­ралями и предназначены для всасывания воды из различных во­доисточников насосами пожарных автомобилей (рис. 18). В зави­симости от назначения и условий работы эти рукава подразде­ляются на две группы: всасывающие, предназначенные для рабо­ты под разрежением, и напорно-всасывающие, предназначенные для работы под давлением и разрежением.

Условия работы всасывающих рукавов зависят от вида водо­источника. Если воду забирают из водоема, то внутри рукава при работе создается разрежение. Если насос соединен с водопрово­дом, то всасывающий рукав находится под избыточным давлени­ем. Рукава обеих групп для целей пожаротушения применяют только типа «В» (для воды). Указанные рукава сохраняют ра­ботоспособность при температуре от — 35 до 50° С.

В зависимости от подачи насосов применяют всасывающие рукава диаметром от 25 до 200 мм. Длина рукавов 2 и 4 м. Стенки всасывающих и напорно-всасывающих рукавов состоят из двух слоев резины с заключенной между ними спиралью, выполненной из оцинкованной стальной проволоки, и нескольких прорезиненных тканевых прокладок, расположенных по наружному слою резины. Поверхность рукава покрыта Односторонней прорезиненной тканью. На концах рукава имеются резинотканевые манжеты без металли­ческой спирали для присоединения соединительных головок, кото­рое осуществляют с помощью оцинкованной проволоки диаметром 2—2,6 мм или металлическими оцинкованными хомутами. Резиновые, слои и прорезиненная ткань обеспечивают рукаву герметичность и эластичность, а проволочная спираль препятствует дефор­мации рукава под действием атмосферного давления. При работе прорезиненная ткань легко воспринимает напряжения, которые воз­никают под действием веса столба воды в рукаве.

Вновь поступившие рукава тщательно проверяют внешним осмотром, обращая особое внимание на повреждения, отслоения и вздутия внутреннего слоя резины и верхнего слоя прорезиненной ткани. Внешняя поверхность рукава не должна иметь местных изменений цвета, масляных пятен и следов плесени. После навяз­ки рукавных соединений рукава подвергают испытанию. Всасываю­щие рукава, выдержавшие испытание, вводят в боевой расчет.



Всасывающие рукава периодически подвергают испытаниям. Но­вые рукава испытывают перед постановкой их в боевой расчет, рукава, находящиеся в эксплуатации,— 1 раз в год и каждый раз после ремонта или при обнаружении дефектов и изменения режима в их работе.

Всасывающие рукава, предназначенные для отбора воды из откры­тых водоисточников, испытывают только разрежением, которое долж­но быть не менее 580 мм рт. ст. и выдерживаться в течение 3 мин, при этом падение разрежения в рукаве не должно пре­вышать 100 мм рт. ст. Если рукава не выдерживают вакуум, то для обнаружения свищей или проколов их испытывают гид­равлическим давлением до 0,5 МПа.

Напорно-всасывающие рукава, используемые для работы от гид­ранта, испытывают гидравлическим давлением и разрежением. При испытании давлением один конец рукава присоединяют к насосу, а на второй его конец устанавливают заглушку, имеющую кран для выпуска воздуха. После этого рукав медленно заполняют во­дой и постепенно поднимают давление воды до 0,8 МПа. Давление поддерживают в течение 5 мин. За это время на рукаве не должно быть разрывов, местных вздутий, а также смятия металлической спирали. Испытание напорно-всасывающих рукавов разрежением производится так же, как и у рукавов первой группы.

Всасывающие рукава, находящиеся в боевом расчете, уклады­вают на пожарном автомобиле в металлические пеналы чистыми, сухими и исправными. Для удобства и быстроты съема рукавов и .предохранения их наружной поверхности от износа в пеналах должны быть прокладочные ленты. Не следует обматывать рукава веревкой, так как она впитывает много влаги, которая вызы­вает загнивание рукава. При прокладке всасывающих рукавов следу­ет избегать крутых поворотов, изгибов, провисаний, острых пред­метов и попадания масла, бензина, кислот и других жидкостей, отрицательно действующих на материал рукава. После исполь­зования рукавов на пожаре или учении их необходимо вымыть и высушить. Моют рукава щеткой с подачей струи воды. Нельзя сушить рукава на отопительных приборах, котлах и при попада­нии на них солнечных лучей.

Напорные рукава. Они предназначены для транспортирования воды и водных растворов под напором (давлением) от пожарных автомобилей до места тушения пожара. Напорные пожарные рука­ва бывают двух типов: непрорезиненные (льняные) и прорези­ненные. Льняной рукав и тканевый чехол прорезиненного рукава состоят из основы, т. е. нитей, расположенных вдоль его длины, и утка — нитей, расположенных поперек рукава. Напорные рукава изготовляют из льняных, хлопчатобумажных, синтетических волокон или их смесей. Для гидроизоляции прорезиненных рукавов внут­реннюю их поверхность покрывают слоем резины или латекса (вод­ного раствора каучука). Герметичность стенок непрорезиненных рукавов достигается в результате набухания от воды волокон.

Напорные прорезиненные рукава выпускают диаметрами 51, 66, 77, 89 и 150 мм. Диаметр непрорезиненных рукавов не более 77 мм. Для удобства эксплуатации рукава непрорезиненные после распаковки круга нарезают на части длиною (20±5) м, прорези­ненные рукава поступают нарезанными длиной (20± 1,5) м.

Напорные рукава делятся на четыре группы прочности в зави­симости от выдерживаемого гидравлического давления:

первая —повышенной прочности (диаметры 51, 66 и 77 мм). Рукава этой группы имеют по длине три цветные просновки;

вторая — усиленные рукава (диаметры 51, 66, 77 и 89 мм), изготовляющиеся с двумя цветными просновками;

третья — нормальные рукава (диаметры 26, 51, 66 и 77 мм), которые имеют одну цветную просновку. К этой группе отно­сятся также рукава диаметром 150 мм, на которых просновки не делают;

четвертая — облегченные рукава (диаметры 26 и 51 мм). Эта группа рукавов подразделяется на льняные и оческовые. Облег­ченные льняные рукава изготовляют без цветной просновки, а оческовые рукава, нити которых содержат очесы льна, имеют одну просновку черного цвета.

Специальные рукава изготовляют диаметрами 77 и 150 мм без просновок, основа ткани – льняная нитка.



Таблица 6

Гидравлическое давление рукавов МПа
  Внутренний диаметр, мм рабочее испытательное
нормальных усиленных повышенной прочности специальных нормальных усиленных повышенной прочности специальных
1,2 1,2 1,2 1,4 1,4 1,4 1,2 1,6 1,6     1,95   1,0 1,5 1,5 1,4 1,8 1,8 1,6 1,6 2,0 2,0     2,4   1,2



Гидравлическое давление рукав, МПа
  рабочее испытательное
Внутренний диаметр, мм   облегченных   Нормальных   усилен­ных облегченных   Нормальных   усилен­ных
из очеса льняных из очеса льняных
0,4 0,4 0,6 0,5 1,2 1,2 1,2 1,2 1,5 1,5 1,5 0,6 0,6 0,8 0,8 1,5 1,5 1,5 1,5 2,0 2,0 1,8



Техническая характеристика напорных прорезиненных рукавов дана в табл. 6, напорных льняных — в табл. 7.

В последнее время изготовляют напорные пожарные рукава из синтетических волокон и с латексным гидроизоляционным слоем. Такие рукава при сохранении гидравлического сопротивления и ‘прочности прорезиненного рукава значительно легче и более эластич­ны. Рукава могут эксплуатироваться в любых климатических зо­нах при температуре до —40° С. Их изготовляют с внутренними диаметрами 51, 66 и 77 мм. Пожарные напорные рукава из син­тетических волокон выдерживают гидравлические давления: ра­бочее— 1,6 МПа, испытательное — 2 МПа.

Напорные рукава на пожарном автомобиле укладывают в гар­мошку, а также в одинарную или двойную скатки. Каждые 6 мес. выполняют перекатку рукавов. Новая складка .прорезиненных рукавов не должна проходить по резиновому шву или находиться в непосредственной близости от него.

Если пожарный автомобиль укомплектован рукавами разных категорий, то при прокладке рукавной линии следует использовать более прочные рукава на начальных участках магистральных и ответвленных линий, а менее прочные – на конечных участках этих линий. Следует избегать прокладки рукавов по острым или горя­щим предметам, беречь рукава от попадания на них горюче-сма­зочных материалов и химикатов. Надо следить, чтобы рукавная линия не имела резких изгибов. Поднятую вверх рукавную линию рекомендуется крепить к конструкции здания с помощью рукавных задержек. Нельзя сбрасывать рукава с крыши, а также с верхних этажей здания. На рукавные линии нельзя сбрасывать части раз­бираемых конструкций. Вентили напорных патрубков насосов следует открывать плавно, чтобы избежать разрыва рукавов от действия гидравлического удара. Нельзя резко повышать давление воды в насосе или резко перекрывать ствол.

В процессе эксплуатации напорные рукава подвергают гидрав­лическому испытанию для проверки их прочности. Испытание про­водится 1 раз в год, а также после ремонта или применения на пожаре в условиях вредных химических и тепловых воздействий, снижающих прочность рукавов.

Для испытания рукава собирают в линию, состоящую из нес­кольких (5—6) рукавов одного диаметра, одинаковой группы проч­ности и категории годности. Один конец линии присоединяют к напорному патрубку насоса, а на второй конец устанавливают заглушку с краником для выпуска воздуха. Вместо заглушки мож­но применять разветвление или перекрывной ствол. Перед началом испытания непрорезиненные рукава заполняют водой и выдержи­вают в течение 5 мин под давлением 0,2—0,4 МПа.

Линию испытательных рукавов заполняют водой до тех пор, пока из нее не удалится воздух. Затем перекрывают запорный вентиль разветвления или крана перекрывного ствола, постепенно в течение 2 мин поднимают давление воды в рукаве до рабо­чего и держат под этим давлением в течение 2 мин. После этого давление снижают до нуля и снова в течение 3 мин поднимают до испытательного и держат под этим давлением в течение 3 мин. В период гидравлического испытания рукава не должны про­пускать воду в местах навязки соединительных головок, иметь разрывов ткани чехла или свищей. Рукава, которые не выдержа­ли испытательных давлений, ремонтируют и вновь испытывают. Если рукава не выдержали повторного испытания, то их исполь­зуют для учебных целей или хозяйственных нужд.

В помещении, предназначенном для хранения пожарных рукавов, должны поддерживаться температура от 0 до 25° С и относи­тельная влажность 50—65%. Для предохранения от попадания на рукава прямых солнечных лучей стекла окон следует окрашивать. Помещение склада должно иметь естественную вентиляцию. Нельзя хранить рукава вместе с горючими и смазочными материалами, растворителями и другими, едкими химическими веществами, от­рицательно влияющими на качество резины и ткани. Рукава, направляемые для хранения на склад, предварительно просуши­вают, а всасывающие и прорезиненные напорные рукава изнутри покрывают тонким слоем талька. Напорные рукава на стеллажах укладывают в одинарные неплотные скатки, установленные верти­кально. Хранение рукавов на складе в штабелях запрещается. При выдаче рукавов со склада в первую очередь следует выдавать рукава более ранних сроков получения.

Рукавное оборудование.Рукавный водосборник ВС-125 (рис. 19) предназначен для подключения пожарного насоса при помощи рукавов к пожарному гидранту или пожарной колонке. Корпус водосборника (из алюминиевых сплавов) имеет два входных и один выходной патрубок, на концы которых навинчиваются муф­товые соединительные головки. Внутри водосборника установлен тарельчатый клапан для перекрытия – второго входного патрубка при соединении насоса на один рукав. Для отбора воды из пожар­ного водопровода устанавливают пожарную колонку на гидрант, а водосборник подключают к всасывающему штуцеру насоса, затем присоединяют рукава. Водосборник периодически, но не менее 1 раза в год, испытывают на прочность, плотность и герметичность гид­равлическим давлением 0,6 МПа. При этом не должно быть течи и потения в местах соединений.

Всасывающая сетка предназначена для защиты всасывающей линии и насоса от попадания в них из водоисточника по9торонних предметов, могущих засорить и повредить насос, а также для удержания столба воды во всасывающей линии при кратковре­менных остановках насоса или в случае залива всасывающей линии и насоса водой при неисправном вакуум-аппарате.

Промышленность выпускает всасывающие сетки трех типораз­меров: СВ-80 для мотопомп, СВ-100 и СВ-125 для пожарных авто­мобилей. Сетка {рис. 20) состоит из конусообразного корпуса с бо­ковыми прорезями у основания и резьбовым штуцером для соедине-

ния с головкой всасывающего рукава, обратного клапана, рычажного устройства для поднятия клапана и предохранительной решетки, прикрепленной к основанию корпуса сетки. Всасывающие сетки пе­риодически, но не менее 1 раза в год, подвергают гидравлическим испытаниям: в надклапанной части сетки создается давление 0,2 МПа, которое поддерживают в течение 3 мин. В исправной сетке не должно быть, пропусков воды через соединения и клапан.

Рукавные разветвления предназначены для разделения огнетушащих средств, подаваемых пожарным насосом по магистральной рукавной линии, на несколько потоков, поступающих в рабочие рукавные линии, а также для регулирования подачи огнетушащих средств в эти линии. Они бывают трех- и четырехходовыми. Наи­большее распространение имеет трехходовое разветвление. Оно имеет три выходных штуцера и один входной. В зависимости от услов­ного прохода у70 и 80 мм) входных штуцеров они имеют обозна­чения РТ.-70 и РТ-80. Разветвление (рис. 21) состоит из корпуса, руч­ки для переноски, запорных устройств вентильного типа и муфто­вых соединительных головок. Корпус разветвления отливают из алюминиевых сплавов. Периодически, но не реже 1 раза в год, раз­ветвления подвергают гидравлическим испытаниям на прочность и плотность материала давлением, 0,8 МПа в течение 3 мин.

Соединительные головки — устройства для соединения пожарных рукавов, присоединения их к насосу и пожарному оборудованию. Выпускают соединительные головки для всасывающих и напорных рукавов.

Соединительные головки всасывающих рукавов предназначены для соединения их между собой, с насосом и всасывающей сеткой

Работа всасывающих и напорных рукавов на пожаре или учении отмечается начальником караула в специальном журнале. Записи из журнала переносятся в паспорта рукавов не реже 1 раза в 10 дней лицом, ответственным за рукавное хозяйство подразделения. Работа рукава без пуска воды засчитывается, как 20 мин работы в условиях прокладки рукавной линии. Последующее время рабо­ты рукава под давлением прибавляется к этому времени. Они состоят из двух втулок с уплотняющими резиновыми коль­цами и двух обойм, свободно надетых на втулки. Обоймы имеют по два клыка и наклонные спиральные площадки, с помощью которых соединяются головки. Для подтягивания головок исполь­зуют специальные ключи.

Соединительные головки напорных рукавов предназначены для быстрого герметичного и прочного соединения напорных пожар­ных рукавов между собой и с пожарным оборудованием. По своей конструкции они относятся к группе быстросмыкаемых соеди­нений и в зависимости от назначения подразделяются на рукав­ные, цапковые, муфтовые, головки-заглушки ГЗ и переходные (рис. 22).

Рукавные головки навязывают на концы напорных рукавов соответствующего диаметра с помощью мягкой проволоки. У муфтовых головок имеется внутренняя резьба, а у цапковых — наруж­ная. Муфтовые и цапковые головки устанавливают на концах напор­ных патрубков насосов, пожарных колонках, рукавных разветвле­ниях, стволах, внутренних пожарных кранах на резьбе. Головка-заглушка предназначена для соединения с головкой напорных пат­рубков насоса пожарного автомобиля и закрытия их при неработаю­щем насосе, а также при опрессовке насоса гидравлическим давлени­ем. Переходная головка — арматура для соединения напорных рукавов или другого водопенного оборудования с разными услов­ными проходами (диаметрами). Резиновые кольца предназна­чены для уплотнения напорных и всасывающих соединительных го­ловок, работающих в средах воды, воздуха, слабых растворов кислот и щелочей при температурах от 50 до — 50° С, гидравлических давлениях до 2,0 МПа для напор­ных коммуникаций и до 0,3 МПа для всасывающих коммуникаций и разрежении не менее 600 мм рт. ст. По условному проходу кольца для напорных рукавов изготов­ляют размерами 50; 70; 80; 110 и 150 мм.

Рукавный зажим (рис. 23) предназначен для быстрой ликви­дации течи воды из отверстий и свищей в напорных пожарных рукавах без прекращения подачи воды на пожаротушение. Зажим входит в комплектацию пожарных автомобилей. Он состоит из трехсегментной обоймы, изготовленной из прутковой стали и сталь­ной ленты, один конец которой закреплен на оси обоймы, а другой является двухступенчатой скобой. Зажим может быть применен на напорных рукавах диаметрами 50; 70 и 80 мм при длине пов­реждения рукава до 30 мм.

Пожарные стволы. Они предназначены для формирования нап­равления струи огнетушащего средства при тушении пожаров. В зависимости от вида подаваемого огнетушащего средства они разделяются на водяные, водопенные, пенные и порошковые, а в зависимости от пропускной способности и размеров — на ручные и лафетные.

Ручные стволы типа РС-50 и РС-70 служат для создания компактных водяных струй, различаются геометрическими разме­рами и диаметром насадок. Ствол состоит из конусообразного корпуса, насадка, соединительной муфтовой головки. Ствол имеет ремень, служащий для его переноски. Такими стволами в основ­ном комплектуют пожарные автомобили. В стволах РС-50 диаметр насадка 16 мм, в стволах РС-70—19 мм, расход воды соответственно равен 4,7 и 6,6 л./с при давлении 0,3 МПа (рис. 24).

Ручной пожарный комбинированный ствол РСК-50 предназначен для формирования сплошной или распыленной струи воды при тушении пожаров. Ствол входит в комплектацию пожарных ав­томобилей. Он состоит из корпуса, крана, насадка, соединитель­ной напорной головки и ремня. Расход воды при давлении 0,4 МПа равен 2,7 л/с.

Ручной пожарный перекрывной ствол КР-Б предназначен для формирования и направления сплошной струи воды при тушении пожаров. Наличие в конструкции ствола крана обеспечивает воз­можность перекрывать подачу воды. Ствол состоит из корпуса, проб­кового крана, насадка, напорной соединительной головки и ремня. На наружной поверхности корпуса ствола имеется оплетка, окра­шенная в красный цвет и служащая для удобства удержания ствола в. руках при работе. Диаметр насадка ствола КР-Б 13 мм, расход воды при давлении 0,4 МПа равен 3,3 л/с.

Ручные стволы-распылители РС-А (см. рис. 24) и РС-Б пред­назначены для формирования и направления сплошной или рас­пыленной конусообразной струи воды (раствора) при тушении по­жаров.

Стволы РС-А и РС-Б идентичны по конструкции и отличают­ся друг от друга только геометрическими размерами. Ствол сос­тоит из корпуса, распылителя, соединительной муфтовой голов­ки для присоединения к рукаву, устройства для перекрытия по­тока воды и ремня для переноски ствола. Расход воды при давле­нии у ствола 0,4 МПа и подаче сплошной струи равен 3,1 л/с, при давлении 0,6 МПа и подаче распыленной струи 3,5 л/с.

Для получения распыленной струи воды или водного раствора пенообразователя большой длины с равномерной плотностью и вы­сокой степенью распыления жидкости применяются распылители ” турбинного типа (рис. 25). Распылитель состоит из корпуса, на оси расположена крыльчатка, которая вращается водой, протекаю­щей через отверстия в крышке корпусу. С помощью резьбовой части корпуса распылитель, как насадок, соединяется со стволом. Угол распыления воды зависит от угла наклона лопаток крыль­чатки. Дальность струи определяется общим расходом воды и пло­щадью отверстий в корпусе распылителя.


Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

megalektsii.ru

Пожарные стволы, рукава и рукавное оборудование / Назначение пожарных рукавов, рукавного оборудования и стволов

Среди используемых для ликвидации источников воспламенения веществ наиболее популярной считается вода. Ведь ее эксплуатация не сопровождается существенными вложениями. Но для того чтобы направлять ее непосредственно к огню, нужно применять соответствующее оснащение. И для этого чаще всего используют пожарные рукава, стволы и иное оборудование рукавное.

Пожарные рукава и рукавное оборудование

Ныне пожарные рукава, а также рукавное оборудование активно используется в процессе ликвидации различных источников воспламенения. Данное оснащение считается уникальным, поскольку на его подготовку к эксплуатации нужно потратить минимум времени. Это дает возможность к ликвидации пожара перейти в кратчайшие сроки.

Современные пожарные рукава, а также дополнительные элементы выделяются рядом преимуществ. Именно поэтому им довольно часто отдают предпочтение.

  • Все элементы изготавливают из высококачественного сырья. При этом компании-производители пользуются современными технологиями, учитывают массу аспектов. В итоге, полученные изделия соответствуют установленным стандартам, нормам.
  • Современные пожарные рукава, дополнительное оснащение имеют небольшой вес, выделяются мобильностью, а также повышенным уровнем эффективности.
  • В обязательном порядке перед продажей все рукава, оборудование проходят тщательное обследование, тестирование. Покупателям предоставляются сертификаты качества, подтверждающие соответствие нормам.

Назначение пожарных рукавов, рукавного оборудования и стволов

Основное предназначение пожарных рукавов – организация качественной и своевременной подачи воды непосредственно к источнику воспламенения. Благодаря тому, что рукава можно подводить к различным источникам воды, никаких сложностей в дальнейшем не возникает. Именно поэтому пожарные рукава можно применять там, где установлены специальные резервуары, напорные гидранты с водой. В сложенном виде рукав занимает незначительное количество места. Именно поэтому для его хранения подойдет небольшая коробка или же специальная тара.

Пожарные рукава обязательно комплектуются специальным оборудованием. Его основное предназначение – упрощения процесса подключения шланга непосредственно к источнику воды. Кстати, рукавная арматура может устанавливаться не с одной, а с двух сторон рукава. Это способствует упрощению процедуры подключения, а также подачи воды.

К рукавному оборудованию также можно отнести и специальные насадки, благодаря которым можно менять форму струи. Это дает возможность экономить воду в процессе тушения, охватывать большую площадку, иное. Именно поэтому востребованность такого оснащения постоянно возрастает. Несомненно, ассортимент рукавного оборудования огромен. Здесь присутствует и запорная арматура, и стволы, и иные элементы. Их основное предназначение – это сокращения периода ликвидации источников возгорания.

Но для того чтобы пожарные рукава, дополнительные элементы были действительно полезными, стоит выбирать их тщательно. Обязательно нужно учитывать действующие противопожарные нормы, рекомендации, представленные специалистами. Кроме того, для того чтобы подобрать действительно эффективные рукава, стволы и оборудование, нужно учитывать определенные моменты.

Вам могут быть интересны эти товары

Пожарные стволы, рукава и рукавное оборудование

Поставляемые ныне пожарные рукава можно разделить на несколько видов.

По типу подачи воды все пожарные рукава разделены на всасывающие, а также напорные виды. Более распространенными считаются напорные устройства. Они могут легко выдерживать повышенные нагрузки, выделяются продолжительным сроком эксплуатации. На их основные показатели не влияют ни температурные колебания, ни высокое давление, ни влага. Что же касается всасывающих рукавов, то ими чаще всего пользуются, если подача воды будет осуществляться при помощи соответствующих насосов.

Ныне на продажу поставляются мобильные рукава, а также рукава, предназначенные для стационарных станций. Они отличаются габаритами, комплектацией и функционалом. Этот факт стоит учитывать, подбирая пожарные рукава.

Помимо этого, на продажу поступают специальные рукава, которые оснащены дополнительной защитой:

  • Устойчивые к износу.
  • Устойчивые к температурным колебаниям, ультрафиолетовому излучению.
  • Маслостойкие.
  • Стандартные.

Это стоит принимать к сведению, если осуществляется, к примеру, подбор пожарных рукавов для производственных помещений или же иных объектов.

Для того чтобы организовать эффективный процесс ликвидации источников воспламенения, потребуются не только пожарные рукава, но и дополнительное рукавное оборудование. К пожарному рукавному оборудованию относят такие элементы:

  • Стволы, распылители.
  • Специальные соединительные головки.
  • Сетки всасывающего типа.
  • Разветвители.

Пожарные стволы – своеобразные насадки, которые помещаются на патрубок рукава. С их помощью можно формировать струю определенной формы, корректировать ее мощность, а также направление. Для подготовки пожарных стволов может применяться различное сырье. От того, чем именно пользуются производители, зависит, насколько продолжительным будет срок их эксплуатации.

Соединительные головки применяются, дабы обеспечить надежное крепление рукава непосредственно к пожарному гидранту. Помимо этого, с помощью таких головок можно присоединять разветвители непосредственно к рукавам.

Для того чтобы сделать пожарную систему максимально эффективной и надежной, нужно приобретать только качественное оснащение. Наша компания предлагает вам действительно надежные пожарные рукава, рукавное оборудование. Благодаря тому, что мы тесно сотрудничаем с производителями, не привлекая посредников, цены у нас значительно ниже, чем у конкурентов.

Купить пожарные стволы в Москве по лучшей цене вы можете здесь: http://5050562.ru/shop/pozharnoe-oborudovanie/rukava-pozharnye/

Если эта страница Вам понравилась, посоветуйте её:

5050562.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
