Типы обратных клапанов – Ayvaz

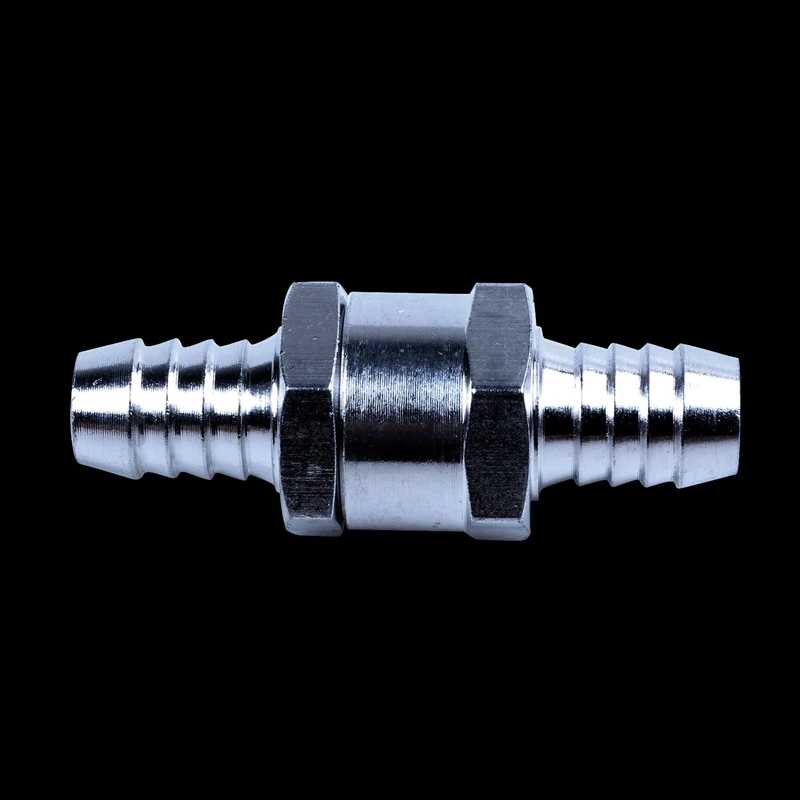

Обратный клапан – запорный элемент трубопровода, предотвращающий движение воды в обратную сторону. Кроме того, приспособление способствует поддержанию требуемого напора жидкости в системе. С помощью описываемого устройства обеспечивается защита насосного, отопительного и водопроводного оборудования от различных поломок.

Описываемые приборы подразделяются на следующие виды:

• дисковый клапан. Изделие отличается простотой конструкции и монтажа. Основным функциональным элементом такого устройства является дисковый затвор, который смещается в сторону потока циркулирующей жидкости;
• клапан шарового типа. Прибор отличается высокими показателями производительности и способен пропускать достаточно большие объёмы воды. Устанавливается в системах трубопроводов, используемых для транспортировки вязких, холодных, неоднородных сред;
• подъёмный клапан. Приспособление предназначено для обеспечения нормальной работы трубопроводных систем, по которым перекачиваются газы и сжатый воздух. Изделие характеризуется высокими показателями запорной прочности;
• поворотный клапан. Основным конструкционным элементом такой арматуры является металлический диск, который смещается радиально. Устройство применяется в инженерных сетях, которые обслуживают котельные, промышленные объекты и производственные здания, тепловые пункты.

Независимо от модификации обратные клапаны обладают оптимальной герметичностью, благодаря чему их применение исключает вероятность протечек. Также приборы характеризуются высокой функциональной эффективностью, простотой конструкции и безотказной работой в условиях интенсивной и длительной эксплуатации.

Отдельные разновидности рассматриваемых приспособлений изготавливаются с учётом особенностей трубопроводной системы, параметров рабочей среды, иных специфических факторов. Такие клапаны имеют особые конструктивные характеристики, позволяющие использовать их при перепадах давления.

К вышеупомянутым приборам относятся ударные и безударные клапаны. Если диаметр изделие не превышает 400 миллиметров, ударные явления почти не влияют его работу. Для смягчения ударных вибраций в трубах большого диаметра применяются специальные противовесы либо гидравлические демпферы.

Стоит отметить, что ударные клапаны устанавливаются исключительно на горизонтальных участках трубопроводных сетей. При этом они отличаются небольшой чувствительностью к агрессивным и загрязнённым жидкостям, которые перекачиваются по трубопроводу.

Особенности запорной арматуры

В соответствии с функциональными возможностями описываемые приспособления разделяются на такие разновидности:

• дренажные клапаны. Обеспечивают снижение давления в инженерных сетях;
• устройства, предназначенные для отвода конденсата;
• защитная арматура с функцией автоматического отключения. Такие устройства позволяют исключить вероятность аварии, защищают трубы от разрывов, которые может спровоцировать внутреннее давление;
• редукционные приборы. Снижают рабочее давление в системе путём увеличения сопротивления;
• контрольная запорная арматура. Управляет состоянием транспортируемой среды посредством специфических измерительных аппаратов.

Обратные клапаны устанавливаются на всех видах трубопроводных систем, эксплуатация которых связана с постоянным риском повышения внутреннего давления. Арматура позволяет предупредить утечку перекачиваемой жидкости при поломке того либо иного участка инженерной сети.

Рассматриваемые приборы применяются для обеспечения безопасной и качественной работы систем, по которым транспортируется техническая либо питьевая вода, нефтепродукты, газы, химические составы и относительно агрессивные вещества. При производстве обратных клапанов используются нержавеющие материалы, благодаря чему они не подвержены коррозии и могут использоваться достаточно долго.

Клапан обратный: виды, особенности, применение

• Главная
• Статьи

Обратные клапаны предназначены для прекращения подачи в определенную часть магистрали нефти, нефтепродуктов или газа. За счет применения данной запорной арматуры достигается исключение циклической циркуляции рабочей среды. Система обратного клапана позволяет уменьшить давление, предотвращает утечки и прекращение работы насоса. Купить клапан обратный можно по каталогу компании.

Виды обратных клапанов

В нефте-газоперерабатывающей и добывающей промышленности используется несколько видов обратных клапанов. Основные из них следует рассмотреть подробнее:

• Модели дискового типа отличаются простой конструкцией и надежностью. Они работают за счет смещения затвора по направлению, по которому проходит рабочая среда. Например, оптимальным решением станет КЛАПАН ОБРАТНЫЙ ЗКО. Подобные модели подойдут для применения на автозаправочных станциях, наливных механизмах нефтебаз. Кроме того, весьма часто используется КЛАПАН ОБРАТНЫЙ ОКН. Указанные модели не допускают опорожнения магистрали;

• Модели подъемного типа применяются в магистралях, по которым перемещаются газовые смеси и пар. Такие изделия характеризуются высокой запорной прочностью;

• Шаровые клапаны позволяют достичь высоких показателей по способности трубопровода пропускать рабочую среду. Такие модели обеспечивают отличную производительность. Они неприхотливы и подойдут для применения в трубопроводах с вязкой, неоднородной рабочей средой.

Все перечисленные виды клапанов изготавливаются из прочных стальных сплавов и выдерживают интенсивную эксплуатацию в течение 10 и более лет без замены или ремонта.

Особенности обратных клапанов

Любой клапан ЗКО или клапан ОКН выполняется из металлического сплава, включающего латунь и сталь. Указанный состав обеспечивает высокую устойчивость изделий к агрессивному воздействию внешней и рабочей среды. Данная продукция отлично выдерживает механические воздействия без образования деформации или трещин.

Кроме того, клапаны не подвержены образованию ржавчины. Они выдерживают температурные значения от -50 градусов до +50 градусов, что позволяет использовать их в любых климатических поясах.

Применение обратных клапанов

Данные изделия используются на объектах нефтяной и газовой промышленности, резервуарах АЗС, линиях выдачи. Они востребованы везде, где осуществляется движение газовых смесей или нефтепродуктов.

За счет клапанов достигается управление потоком рабочей среды, снижается риск возникновения аварийных ситуаций. Это особенно важно, так как все подобные объекты относятся к пожароопасным.

Представленные модели обратных клапанов можно купить в компании «ВЗМИР». На все изделия предоставляется гарантия в 1 год. При этом цена обратного клапана будет доступной, поскольку они реализуются от производителя без дополнительных накруток посредников.

Для того, чтобы заказать обратный клапан, достаточно заполнить форму обратной связи на сайте компании или позвонить по многоканальному телефону.

Типы обратных клапанов, области применения и критерии выбора

Резюме

Типы обратных клапанов, области применения и критерии выбора

Системы, предназначенные для пропуска жидких сред только в одном направлении, часто оснащены обратным клапаном.

Примеры таких систем включают канализационную линию, по которой отходы должны течь только в одном направлении. Обратные клапаны также используются там, где обратный поток может привести к повреждению оборудования.

Прежде чем мы рассмотрим различные типы обратных клапанов, области применения и критерии выбора, давайте сначала разберемся, как работает обратный клапан.

Что такое обратный клапан и как он работает?

Обратный клапан или обратный клапан — это устройство, которое ограничивает поток жидкости только в одном направлении. Обратные клапаны имеют два порта, впускной и выпускной порт, предназначенные для предотвращения обратного потока жидкости в различных промышленных системах.
Существуют разные типы обратных клапанов, и они отличаются механизмом, который заставляет их открываться и закрываться. Однако все они полагаются на перепад давления, который либо разрешает, либо ограничивает поток жидкости. В отличие от других клапанов на рынке, обратные клапаны не нуждаются в рычаге, ручке, приводе или вмешательстве человека для правильной работы.

Они дешевы, эффективны и просты в применении.

Тем не менее, обратный клапан будет работать только при наличии разницы давлений между входным и выходным портами. Минимальный перепад давления, который система должна превысить, чтобы клапан открылся, называется «давлением срабатывания». Величина этого давления срабатывания варьируется от одного обратного клапана к другому в зависимости от конструкции и размера.

При наличии обратного давления или давления срабатывания выше входного давления клапан закрывается. Механизм закрытия обратного клапана зависит от конструкции, т. Е. Шаровой обратный клапан прижимает шар к закрывающему его отверстию. Этому закрывающему действию также может способствовать сила тяжести или пружина.

Типы обратных клапанов

Как указывалось ранее, существует несколько типов обратных клапанов, каждый из которых предназначен для своего уникального применения. Однако один тип, называемый подпружиненным встроенным обратным клапаном, используется в различных промышленных условиях.

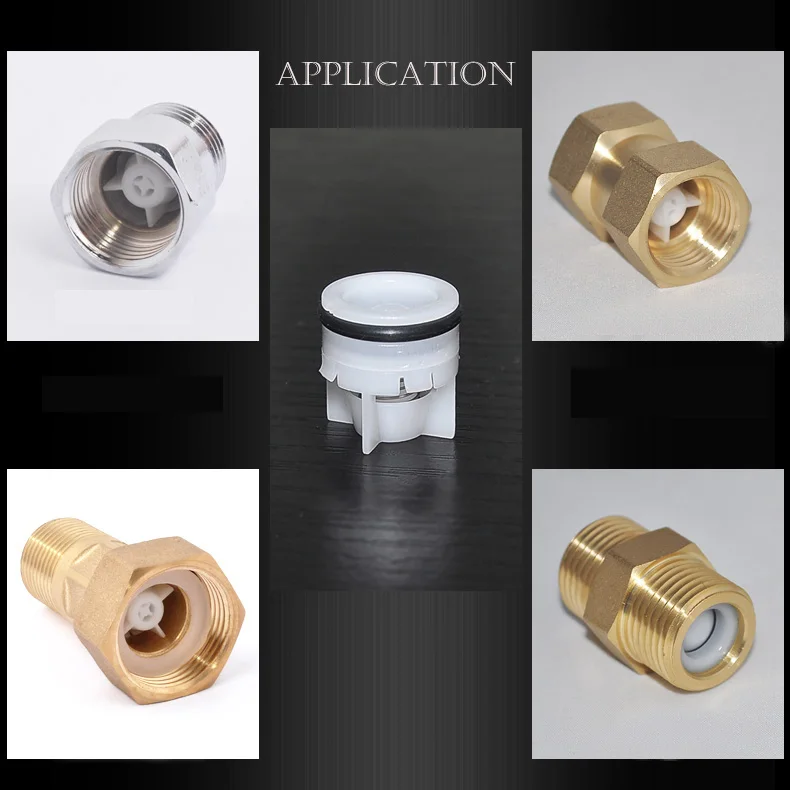

Подпружиненный проходной обратный клапан имеет пружину, корпус клапана, диск и направляющую. Когда давление на входе становится достаточно высоким, чтобы преодолеть давление открытия и усилие пружины, оно толкает диск, открывая отверстие и позволяя жидкости течь через клапан.

При возникновении противодавления пружина и диск прижимаются к отверстию/отверстию, закрывая клапан. Короткий ход и быстродействующая пружина обеспечивают быструю реакцию при закрывании. Этот тип клапана может быть установлен в горизонтальном или вертикальном положении в соответствии с системой, поэтому его необходимо полностью снимать для осмотра или обслуживания.

Другие типы обратных клапанов:

• Подпружиненный Y-образный обратный клапан: работает так же, как подпружиненный линейный клапан, но подвижный диск и пружина расположены под углом. Это позволяет осматривать обратный клапан, пока он еще подключен. Y-образный обратный клапан также занимает больше места внутри системы.
• Шаровой обратный клапан: содержит подпружиненный или свободно плавающий шар, опирающийся на седло уплотнения и закрывающий отверстие. Когда давление на входе становится достаточно высоким, оно выталкивает шар из седла, позволяя жидкости течь.
• Мембранный обратный клапан: состоит из резиновой диафрагмы, которая изгибается и открывается при увеличении входного давления. Он либо нормально открытый, либо нормально закрытый.
• Подъемный обратный клапан: имеет направляющий диск, который поднимает седло клапана, позволяя среде течь. Чтобы открыть клапан, входное давление должно превысить давление открытия.
• Поворотный обратный клапан: состоит из диска на шарнире, который открывается под давлением на входе. При уменьшении входного давления диск немедленно качается и закрывает отверстие.

Другие типы обратных клапанов включают запорный обратный клапан, дроссельный/ межфланцевый обратный клапан, донный клапан и обратный клапан с утиным носом.

Области применения обратного клапана Обратные клапаны

находят применение почти во всех отраслях промышленности, где жидкости должны течь в одном направлении. Эти клапаны также используются в бытовой технике, такой как стиральные и посудомоечные машины.
В зависимости от конструкции и режима работы обратные клапаны могут использоваться в любом из следующих случаев:

• Предотвращение повреждения оборудования из-за обратного потока жидкости.
• Предотвратить сифонирование.
• Предотвращение загрязнения из-за обратного потока.
• Для фиксации вакуумного уплотнения.

Критерии выбора обратного клапана

Некоторые из факторов, которые необходимо учитывать при выборе обратного клапана, включают:
Совместимость материала обратного клапана с текучей средой.

• Размер системной линии для точного соединения.
• Размеры конверта.
• Требования к максимальному давлению и давлению открытия.
• Необходим доступ для ремонта и технического обслуживания.
• Ориентация установки.
• Температурные характеристики клапана по отношению к жидкой среде.

Закрытие комментариев  Обратные клапаны

— популярные промышленные устройства, которые не только дешевы и надежны, но и относительно просты в использовании. При покупке обратного клапана убедитесь, что вы понимаете свои уникальные потребности и критерии выбора обратных клапанов. Точно так же убедитесь, что вы знаете требования к установке, чтобы избежать проблем с направлением потока или повреждения вашей системы из-за повышения давления.

---

Вам понравилась эта замечательная статья?

Ознакомьтесь с нашими бесплатными электронными информационными бюллетенями, чтобы прочитать больше замечательных статей.

Подписаться

---

Типы обратных клапанов | Perfect Valve

Обратный клапан — это тип клапана, который зависит от самого потока среды, чтобы автоматически открываться и закрываться, чтобы предотвратить обратный поток, также известный как обратный клапан, односторонний клапан, обратный клапан (NRV) и обратный клапан. Целью обратного клапана является предотвращение обратного потока среды, предотвращение реверсирования насоса и приводного двигателя, а также предотвращение выброса среды из контейнера. Когда жидкость течет в указанном направлении, давление жидкости заставляет диск открываться, но когда жидкость течет в противоположном направлении, давление жидкости и самоцентрирующийся диск работают вместе на седле, чтобы предотвратить обратный поток, а также может использоваться для питания вспомогательной системы, где давление может превысить давление в системе. По конструкции обратный клапан можно разделить на поворотный обратный клапан, межфланцевый обратный клапан, подъемный обратный клапан, вертикальный обратный клапан, двойной обратный клапан, дроссельный обратный клапан, обратный клапан шарового типа, обратный клапан Y-образного типа.



Клапан обратный поворотный

Клапаны обратные поворотные делятся на однодисковые, двухдисковые и многодисковые. Круглый диск вокруг оси седла вращается, сопротивление потоку небольшое из-за обтекаемого клапана внутри канала, подходящего для низкого расхода, а расход не часто изменяется в трубопроводе большого калибра. Чтобы гарантировать, что диск каждый раз достигает поверхности седла в правильном положении, диск спроектирован с шарнирным механизмом, так что диск имеет достаточно места для поворота и полностью соприкасается с седлом. Диск может быть полностью металлическим, может быть обтянут кожей и резиной, либо выполнен плакирующим покрытием, что зависит от эксплуатационных требований.



Подъемные обратные клапаны

Подъемные обратные клапаны можно разделить на вертикальные и прямоточные в зависимости от конструкции. Диск подъемного обратного клапана расположен на уплотнительной поверхности седла, аналогично шаровому клапану, давление жидкости заставляет диск подниматься над уплотнительной поверхностью седла, обратный поток среды заставляет диск опускаться обратно на седло и перекрывает поток. . Обратный клапан с вертикальным подъемом обычно используется в горизонтальной трубе номинальным диаметром 50 мм. Проходные обратные клапаны могут быть установлены как на горизонтальных, так и на вертикальных трубопроводах. Донный клапан обычно устанавливается только на вертикальной трубе у водоотливного насоса, и среда течет снизу вверх. Герметичность подъемного обратного клапана лучше, чем у поворотного обратного клапана.



Дроссельный обратный клапан

Дроссельный обратный клапан, также известный как межфланцевый обратный клапан, как правило, прямоточный, подходит для низкого давления, большого диаметра и установки в ограниченных случаях. Поскольку рабочее давление обратного клапана-бабочки невелико, как правило, ниже 6,4 МПа, но номинальный диаметр может достигать более 2000 мм. Положение установки обратного клапана межфланцевого типа не ограничено. Это может быть на горизонтальном трубопроводе, или на вертикальном или на наклонном трубопроводе.
