1. Робототехника

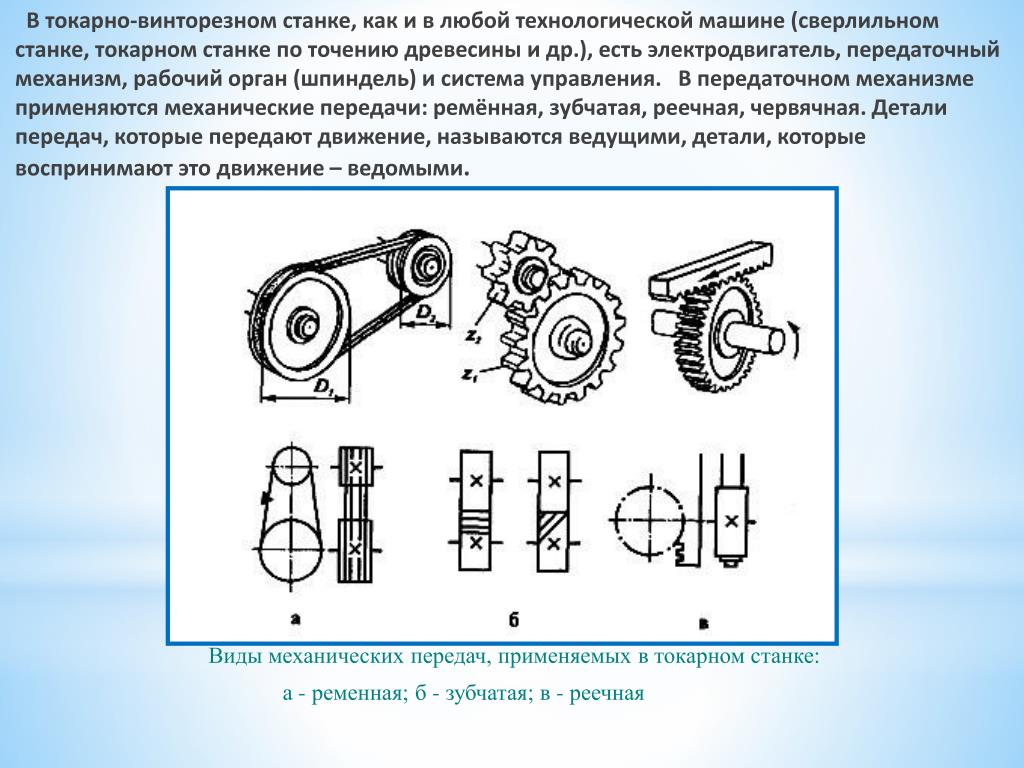

2. Виды передач

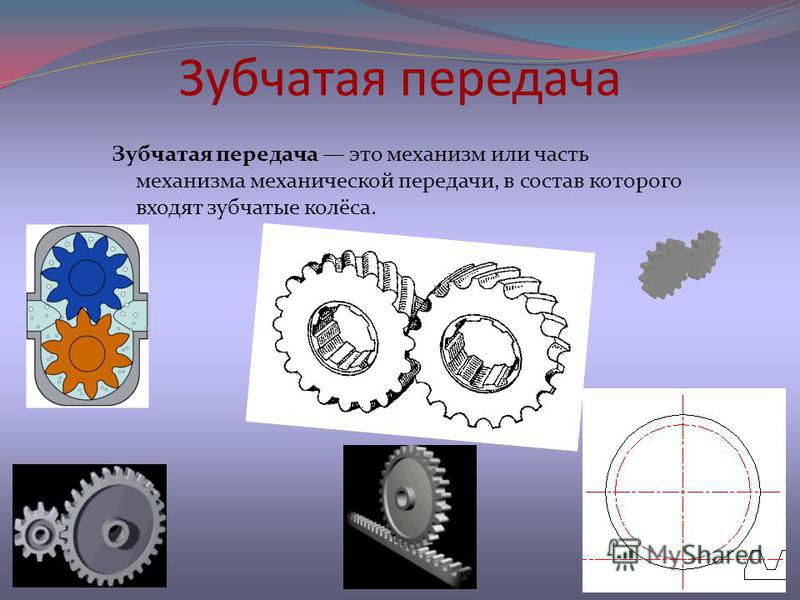

3. Зубчатая передача

– механизм, служащий
для передачи вращательного движения с
одного вала на другой и изменения
частоты вращения посредством зубчатых
колес и реек.

4. Зубчатая передача

состоит из двух
зубчатых
колес,
находящихся
в
зацеплении: колесо, расположенное на
передающем
вращение
валу,
называется ведущим, а на получающем
вращение — ведомым.

5. Зубчатая передача

Меньшее из двух колес сопряженной
пары называют шестернёй; большее —
зубчатым колесом.

6. Зубчатая передача

Ведущий вал, на котором расположено
зубчатое колесо, приводится в движение
двигателем. Зубчатое колесо входит в
зацепление с шестерней на ведомом валу,
благодаря
чему
ему
сообщается
вращательное движение.

7. Зубчатая передача

Если при непосредственном соединении
двух зубчатых колес ведомое колесо
вращается не в том направлении, которое
нужно
конструктору,
достаточно
разделить два колеса третьим с любым
числом зубьев, и ведомое колесо изменит
направление вращения.

8. Зубчатая передача

При этом передаточное отношение (и
передаточное число) не изменятся. Это
промежуточное зубчатое колесо называют
«паразитным». «Паразитные» колеса
устанавливают в том случае, когда
необходимо увеличить расстояние между
центрами ведущего и ведомого валов.

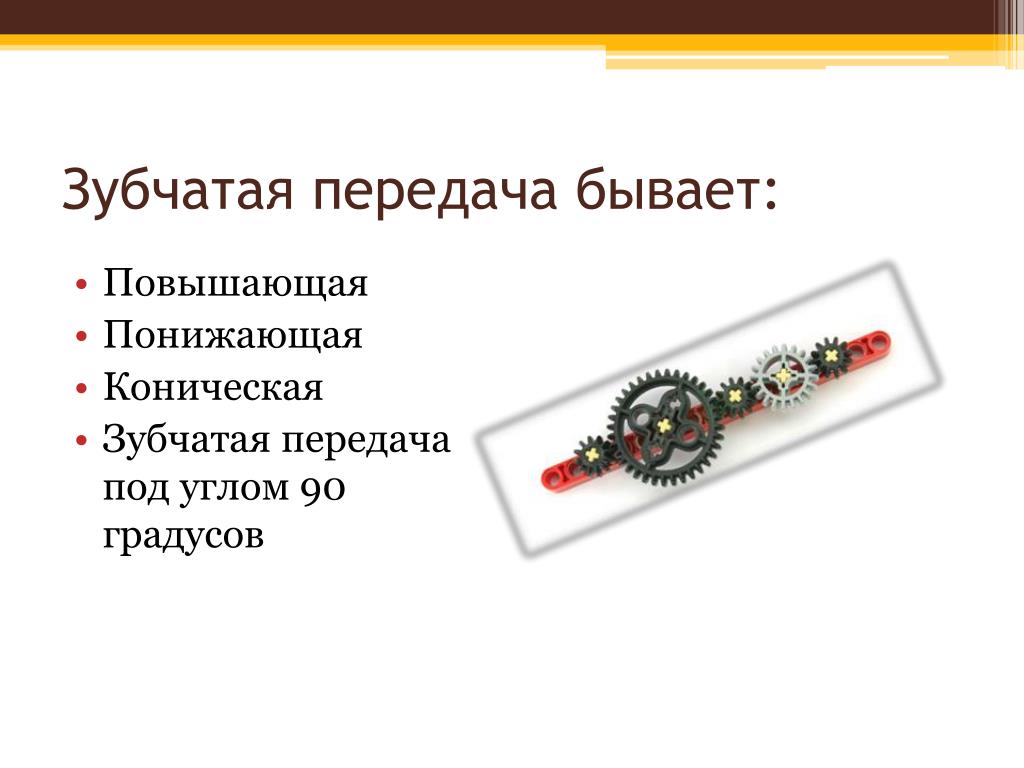

9. Зубчатая передача

может:
передавать вращательное движение;
изменять число об/мин;
увеличивать или уменьшать силу
вращения;
менять направление вращения.

10. Зубчатая передача

11. Зубчатая передача инструкция по сборке

1
2

13. Зубчатая передача инструкция по сборке

3

14. Зубчатая передача инструкция по сборке

4

15. Зубчатая передача инструкция по сборке

5

16. Зубчатая передача инструкция по сборке

6

17. Зубчатая передача инструкция по сборке

7

18. Зубчатая передача инструкция по сборке

8

19. Зубчатая передача инструкция по сборке

9

20. коронная передача

Коронная шестерня – это особый тип
шестерен, их зубья находятся на боковой
поверхности. Такая шестерня работает,
как правило, в паре с прямозубой
шестерней.

21. коронная передача

22. коронная передача инструкция по сборке

1
2
3
4

26. коронная передача инструкция по сборке

5

27. коронная передача

6

28. ременная передача

Ременная передача – простой механизм,
передающий движение от одного шкива
другому посредством ремня.
Шкив ременной передачи, находящийся
на оси, которая задает вращение,
называется ведущим (входным звеном
передачи). Шкивы, которые приводятся в
движение приводным ремнем,
называются ведомыми (выходными
звеньями передачи). Оси параллельны.

30. ременная передача

Вращаются они с одинаковой скоростью,
потому что они одинакового диаметра, и в
одном направлении.
С помощью программы мы можем менять
направление движения по часовой
стрелке и против. Можем менять и
скорость вращения шкивов, как это было
с зубчатыми колёсами.

31. ременная передача

Чтобы заставить шкивы вращаться в
разных направлениях, надо перекрестить
ремень.
Перекрёстная ременная передача заставит
наши шкивы вращаться в
противоположных направлениях.

32. ременная передача

Мы можем поставить шкивы разных
размеров, и тогда они будут вращаться с
разной
скоростью.
Можем
добиться
повышения скорости, а можем наоборот – её
снижения.

33. ременная передача

1

34. коронная передача

2

35. коронная передача

3

36. ременная передача инструкция по сборке

4

37. ременная передача инструкция по сборке

5

38. ременная передача инструкция по сборке

6

39. ременная передача инструкция по сборке

7

40. ременная передача инструкция по сборке

8

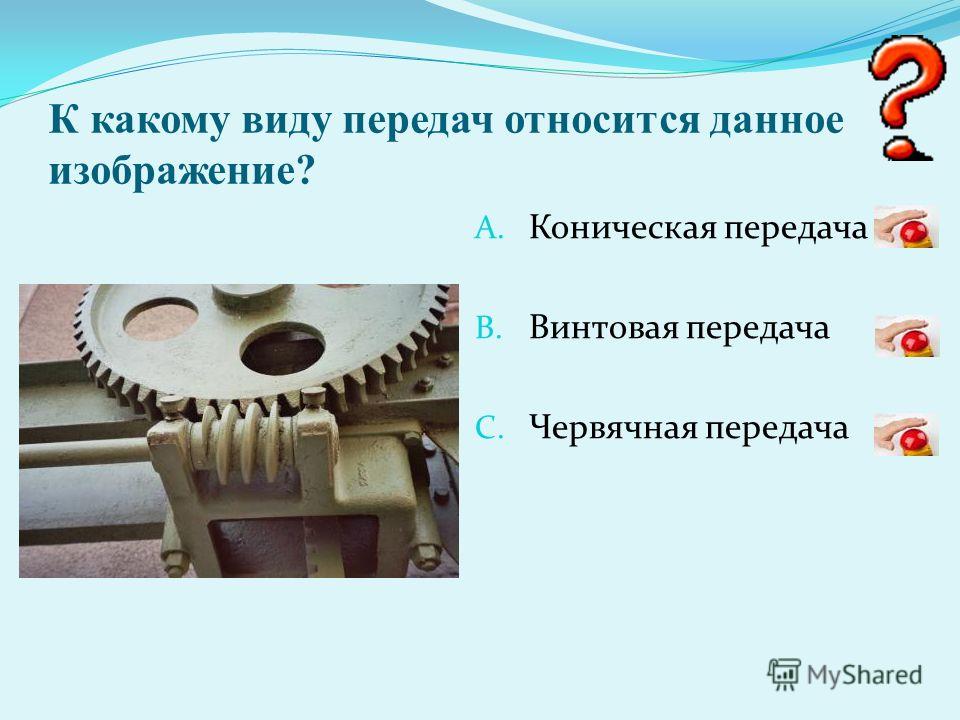

41. червячная передача

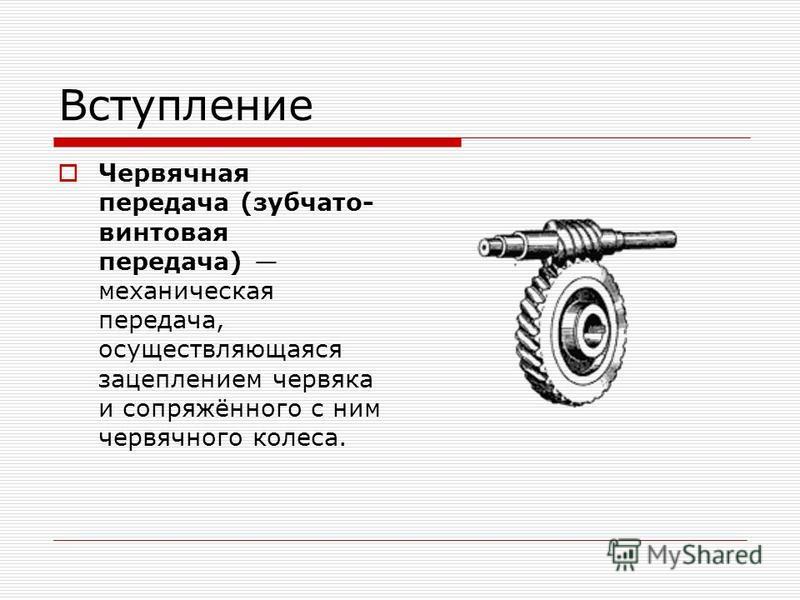

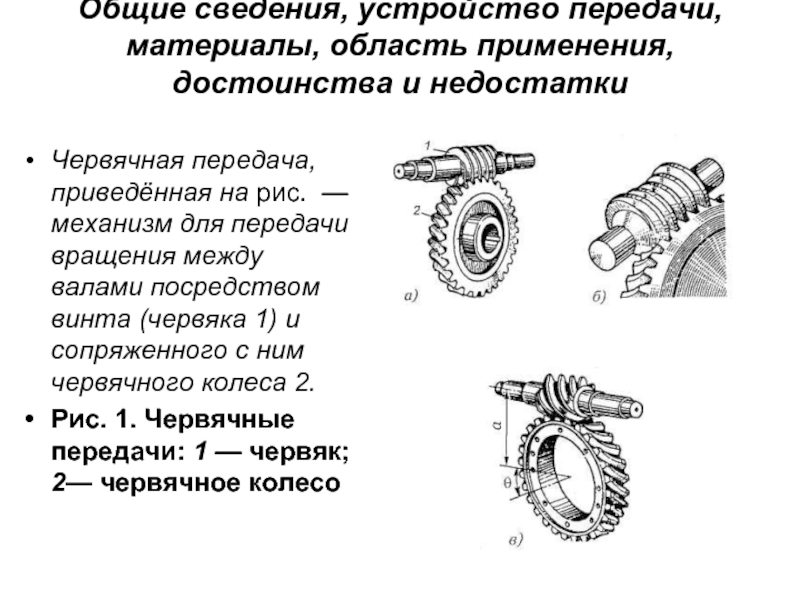

Червячная передача (зубчато-винтовая
передача) – механическая передача,
осуществляющаяся зацеплением червяка и
сопряжённого с ним червячного колеса.

42. червячная передача

Червячная передача применяется для
перекрещивающихся, но не пересекающихся
валов. Червячная передача состоит из винта
(червяка) и зубчатого колеса.

43. червячная передача

Червячная передача обладает рядом
уникальных свойств. Во-первых, она может
быть использована только в качестве
ведущего зубчатого колеса, и никак не может
быть ведомой шестерней. Это очень удобно
для механизмов, которые нужны для
поднятия и удержания груза без нагрузки на
двигатель.

44. червячная передача

Конструируем коробку передач: вставляем
внутрь прозрачного корпуса червячное и
зубчатое колесо так, чтобы они были в
зацеплении. Надеваем её на ось мотора.
Теперь перпендикулярно вставляем вторую
ось и надеваем на неё колёса.

45. червячная передача

Червячная передача имеет ряд
преимуществ:
Занимает мало места.
Имеет свойство самоторможения.
Во много раз снижает число об/мин.
Увеличивает силу привода.
Изменяет направление вращательного
движения на 90°.

46. червячная передача инструкция по сборке

1

47. червячная передача инструкция по сборке

2

48. червячная передача инструкция по сборке

3

49. червячная передача инструкция по сборке

4

50. червячная передача инструкция по сборке

5

51. червячная передача инструкция по сборке

6

52.

Источники информации 1. Зубчатая передача http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_56_klass/mehanicheskie_peredachi/
http://wiki.unitechbase.com/doku.php/ru:статьи:передача_механическая
2. Коронная передача –
http://www.kurganrobot.ru/obrazovatel_nye_uslugi/osnovy_robototehniki_56_klass/mehanicheskie_peredachi/
3. Ременная передача http://www.playcast.ru/view/2047446/17409d14cec0016ed07dd65bc559c1abf5
6718e9pl?showLastComments=0
http://l.120-bal.ru/doc/17172/index.html?page=9
4. Червячная передача http://wiki.unitechbase.com/doku.php/ru:статьи:передача_механическая
http://l.120-bal.ru/doc/17172/index.html?page=9
5. Корякин А.В. Образовательная робототехника Lego
WeDo/ Сборник методических рекомендаций и
практикумов. ДМК, Москва, 2016
